自作AMPの改造記録
平成15年11月3日到着   平成16年9月返却
A. 修理前の状況
  •  改造(チューニング)

B. 原因

C. 改造状況
  • @RCA入力端子の交換。
    Aフィルムコンデンサーの交換。
    B配線の交換 。
              ・現状 0.5mm1本 -> 1.2mm1本に交換。
                           (RCA端子からセレクタ部分、アッテネータ入出力部分など) 。
              ・現状 0.5mm2本 -> 2.0mm1本に交換 (電源、アース、SP端子関連部分など)。
                            基盤裏のアース、主要電源部分もできれば2mmをあてる SP接続リレ−交換。


F. 修理費   98,000円  部品は全て支給。
                     諸事折り合い付かず返却。

   この様な、自作品は、十分な耐久テストや、厳しい動作試験がおこなわれておらず、改造には十分な配慮が必要。
A. 修理前の状況
A1. 点検中 後ろ下から見る

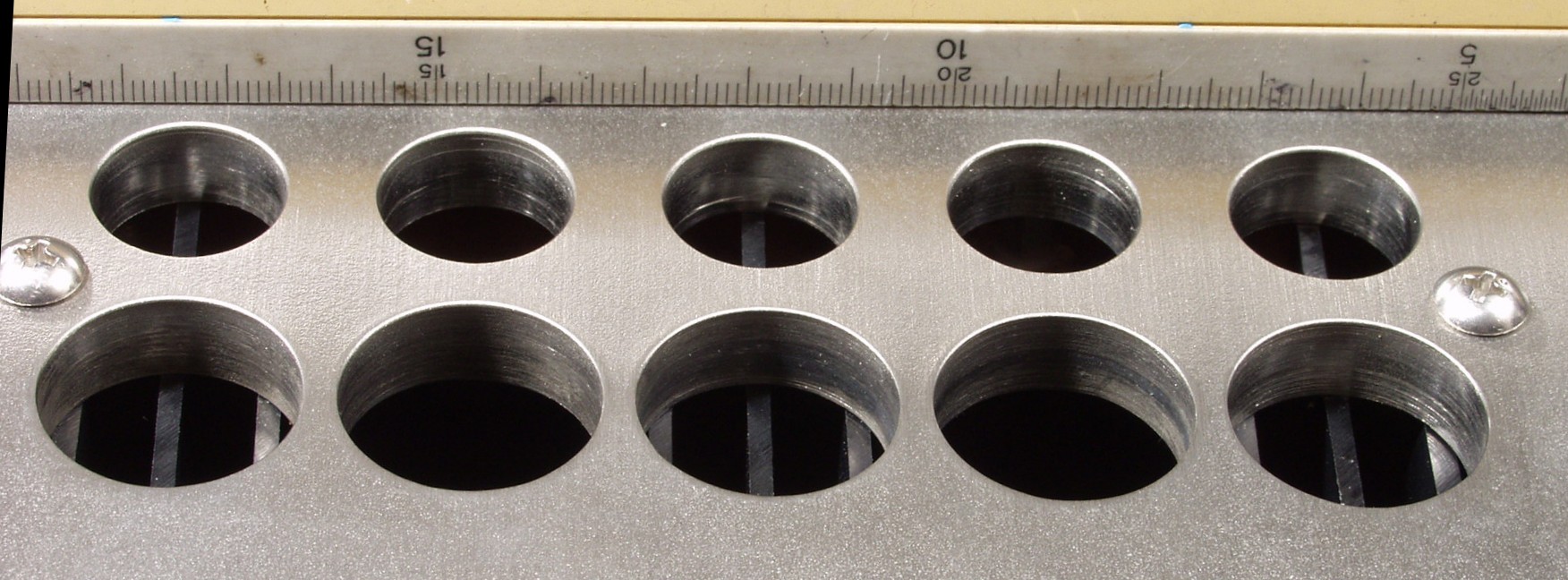

A2. 点検中 下板見る
A3. 点検中 上から
A4. 点検中 結合コンデンサーの測定

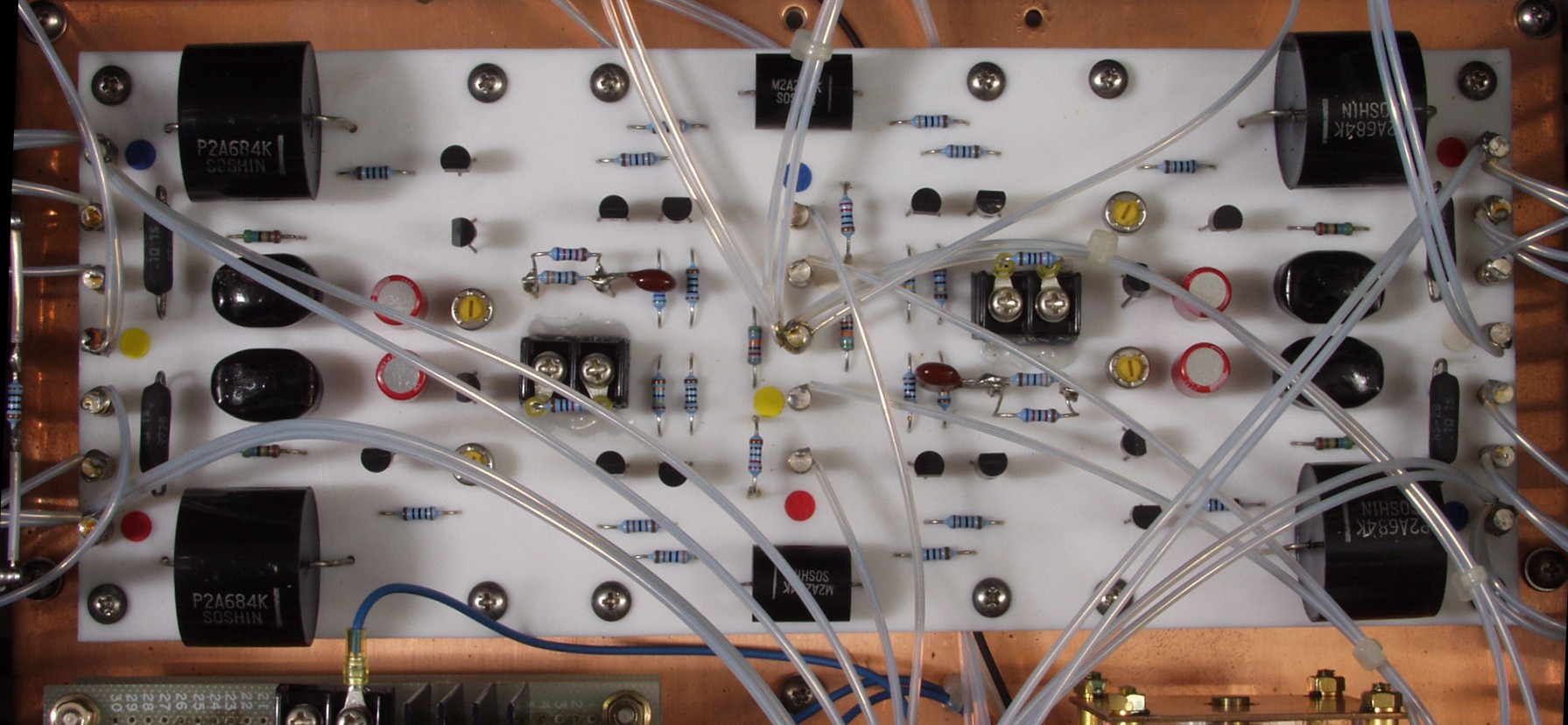

A5. 点検中 AMP基板
A6. 点検中 電源基盤
                           jisaka16
