Accuphase C−220. 2台目修理記録
平成14年5月30到着 平成14年6月13日完成
  • 寸評
     EQ−AMPのみで、このゴッツイ装置です
     レコードを聴く人はあこがれの機械でしょう
     メーカー修理不能機器に成ったのは、残念な事です
  1. 修理前の状況
      メーカー修理せず、返却された物

  2. 原因
      オーバーホール修理

  3. 修理状況
      入力切り替えリレー交換
      結合コンデンサーをメタライズ・フイルムコンデンサーに交換
      配線手直し、補強
      基板ハンダ補正


  4. 使用部品
      リレー             6個
      コンデンサー         8個
      抵抗              8個

  5. 修理費  39,000円   通常修理
  6. Accuphase C−220 の仕様(マニアルより)

1. BufferAMP 修理終了
  バランス調整用VR交換
  出力コンデンサーをメタライズド・フイルムコンデンサーに交換=高域の立ち上がり/立下がりが早くなり、音に切れが出る
2. BufferAMP 半田補正終了

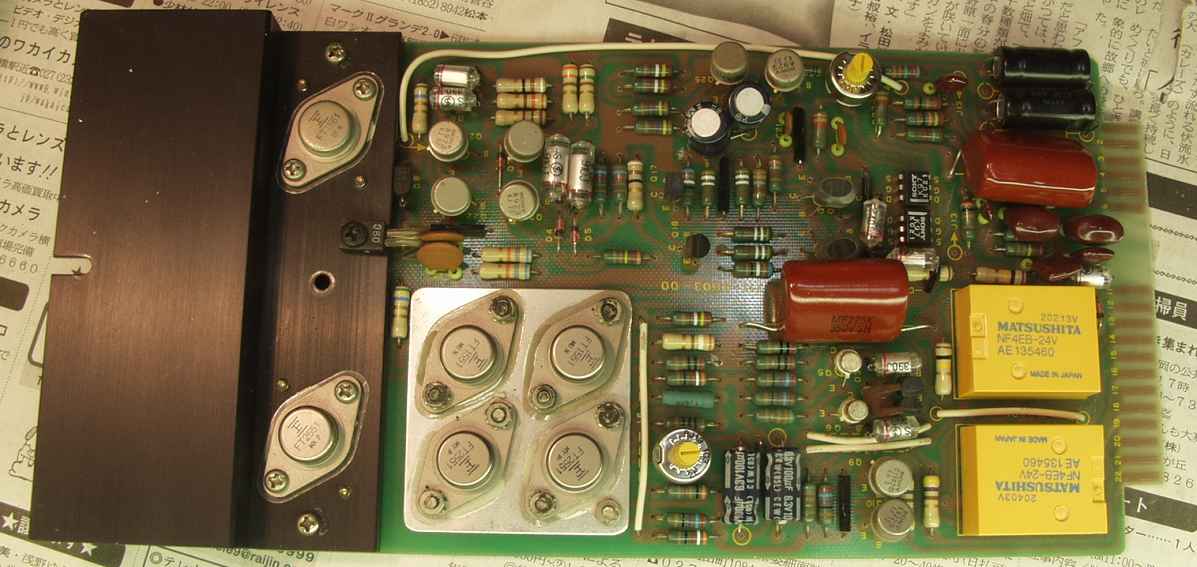

3. R側 EQ−AMP 修理終了
  バランス調整用VR、リレー交換
  出力コンデンサー交換=高域の立ち上がり/立下がりが早くなり、音に切れが出る

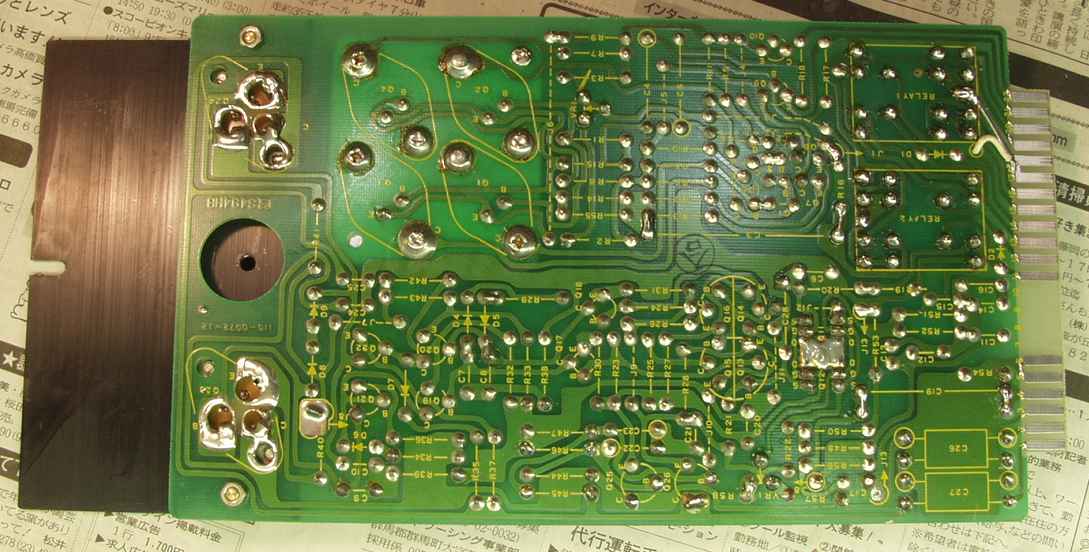

4. R側 EQ−AMP 半田補正終了
5. L側 EQ−AMP 修理終了、R側とはバージョンが異なる
  基板交換修理の為か?
  バランス調整用VR、リレー交換
  出力コンデンサー交換=高域の立ち上がり/立下がりが早くなり、音に切れが出る

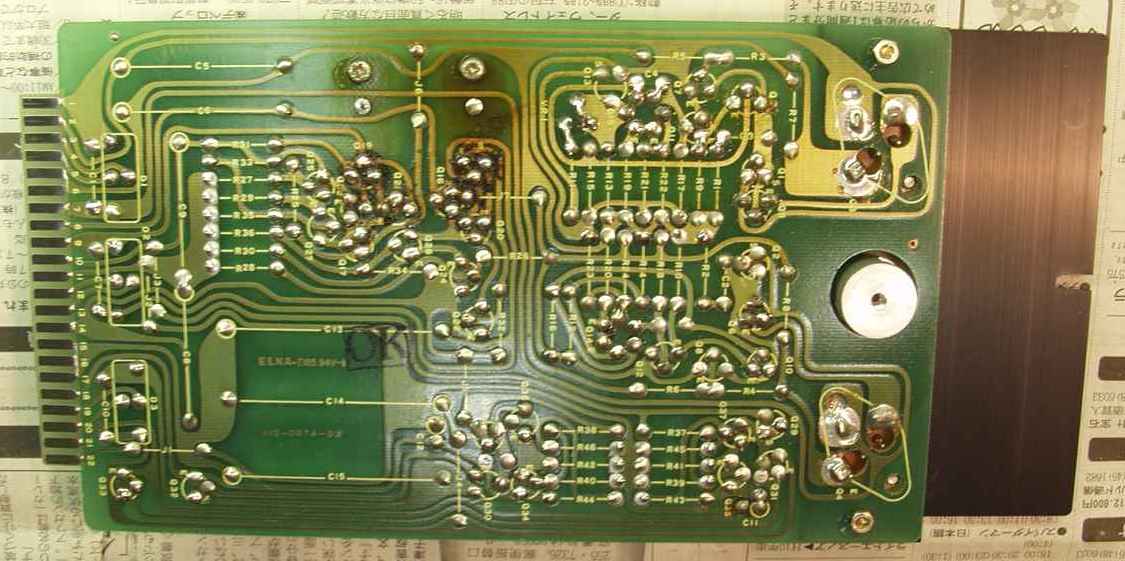

6. L側 EQ−AMP 半田補正終了
7. 入力切り替え基板修理終了
  使用されていた同型の物は市場になく、電気的互換の製品に置き換える
  代替えリレーを探し、入手するのに5時間、取り付けに5時間費やす
8. 入力切り替え基板半田補正作業終了
  足の配置が異なるので、当然の事ながら基板カット、回路変更が生じる
9. 定電圧基板修理終了
  半固定VR交換
10. 定電圧基板半田補正作業終了

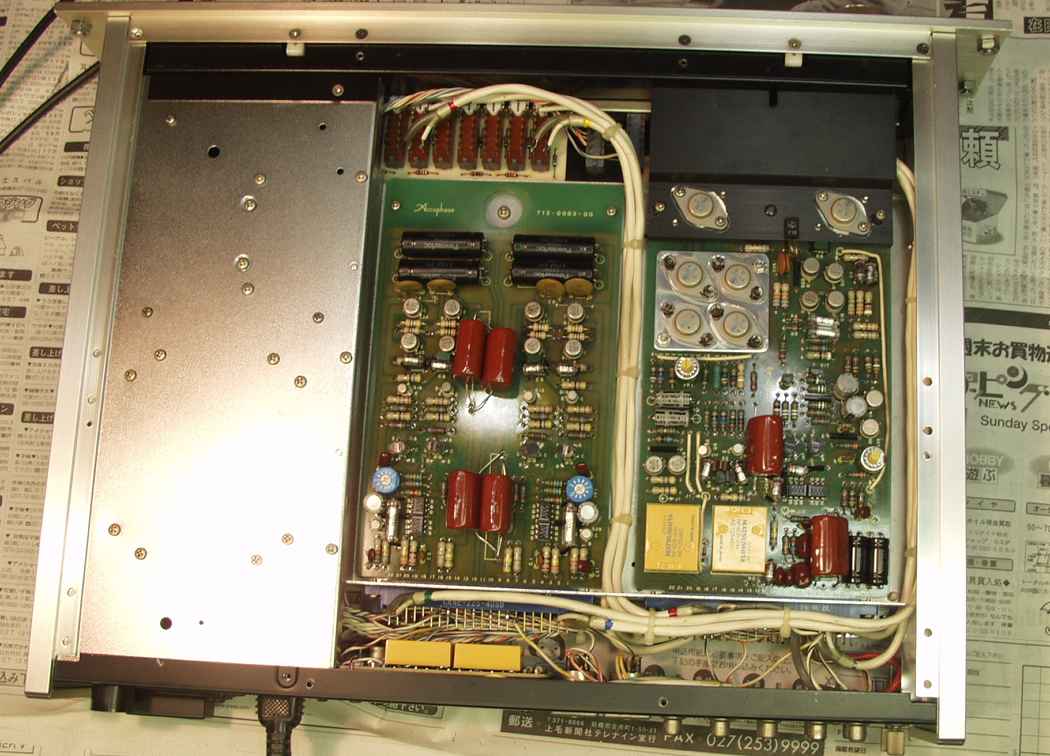

11. 完成 上から見る
12. 完成 下から見る

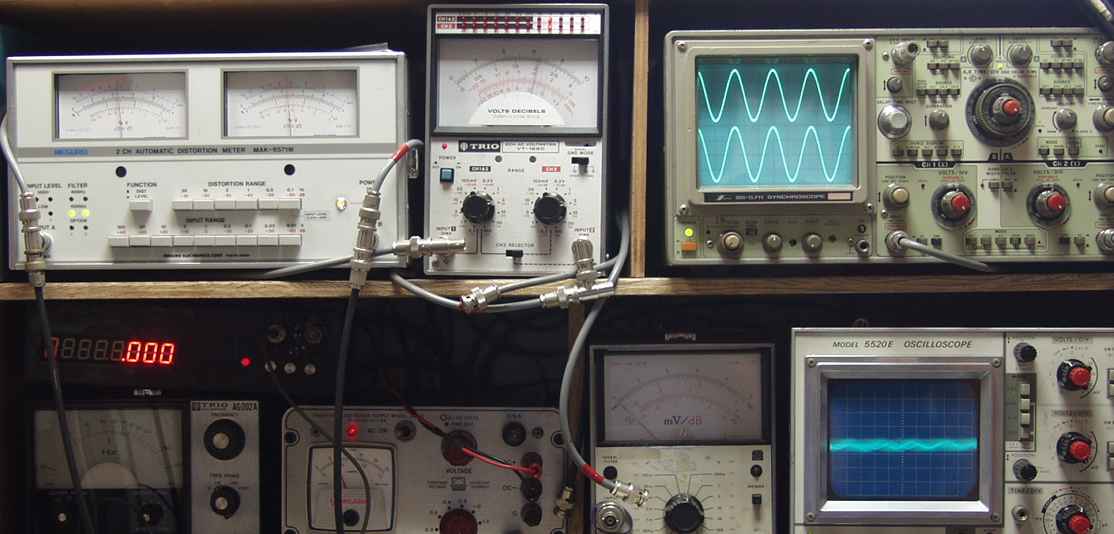

13. 出力/歪み率測定
14. 出力電圧2V 歪み率=0.0?% 測定レンジ=0.1% 右下オシロ=1.5mV MM入力 1000HZ
15. 出力電圧2V 歪み率=0.0?% 測定レンジ=0.1% 右下オシロ=1.5mV MM入力 400HZ
16. 出力電圧2V 歪み率=0.0?% 測定レンジ=0.1% 右下オシロ=0.0?mV MC入力 1000HZ
  もう少し高いオシロが必要です、頑張って購入します
17. 出力電圧2V 歪み率=0.0?% 測定レンジ=0.1% 右下オシロ=0.0?mV MC入力 400HZ
18−1. 交換した古いリレー

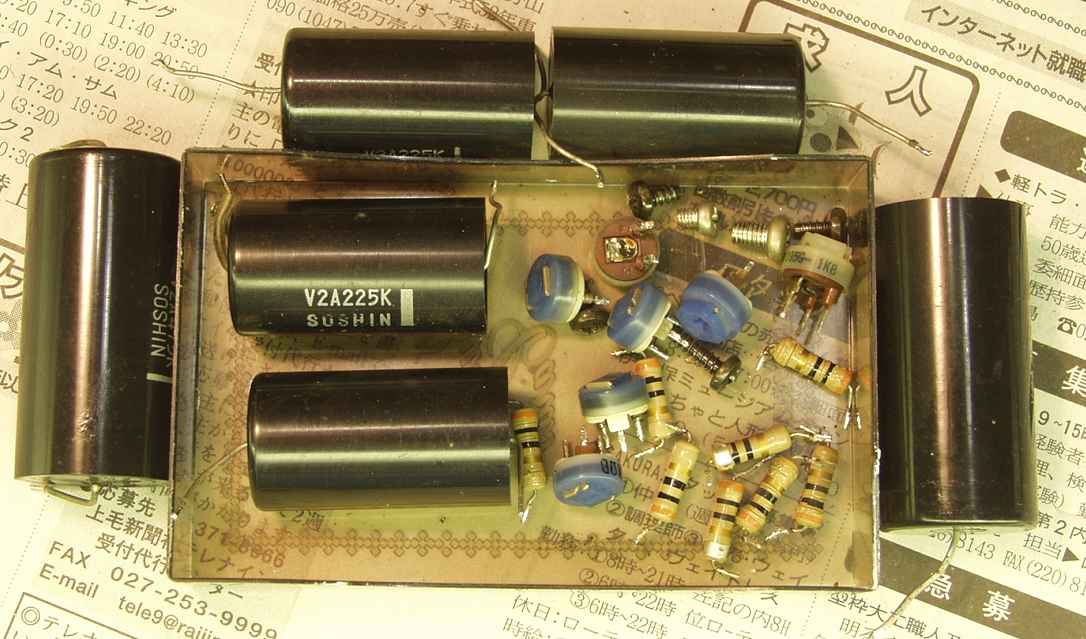

18−2. 交換部品
S. Accuphase C−220 の仕様(カタログ・マニアルより)
型式 ディスク専用プリアンプ C-220
周波数特性 20Hz〜20kHz ±0.2dB
高調波歪率(20Hz〜20kHz、定格出力) 0.01%
定格入力/インピーダンス DISC1、2(Head amp off)=2.0mV/100Ω、30kΩ、47kΩ、100kΩ
DISC1、2(Head amp on)=0.1mV/100Ω
定格出力/インピーダンス Main output=2.0V/50Ω(Volume最大、定格入力)
Fixed output=150mV/200Ω
最小負荷インピーダンス Main output=5.0kΩ
Fixed output=10.0kΩ
S/N(入力ショート、
IHF-Aカーブ、定格入力時)
Head amp off=85dB
Head amp on=72dB
入力換算雑音
(入力ショート、IHF-Aカーブ)
Head amp off=-139dBV
Head amp on=-152dBV
最大入力(1kHz、歪率0.01%) Head amp off=400mVrms
Head amp on=20mVrms
最小入力レベル 10Vrms(20Hz〜20kHz、歪率0.01%)
ゲイン(DISC input→Main output) Head amp off=60dB
Head amp on=86dB
音量調整連動誤差 1dB以内
バランス調整(左右共に) 0、-0.5、-1.0、-1.5、-2.0、-3.0、-4.0、-5.0、-6.0、-7.0dB、-∞
使用半導体 トランジスタ=109個
FET=16個
ダイオード=34個
電源電圧 AC100V/117V/220V/240V(切換プラグ変更)、50Hz/60Hz
消費電力 65W
外形寸法 A型=幅482×高さ82×奥行345mm
B型=幅445×高さ82×奥行349mm
重量 10.7kg
価格 22万円 1977年6月発売
                           c220i-2j
