ＬＵＸＭＡＮ　Ａ３３００　２台目修理記録

平成１６年１月１８日到着　　平成１８年引き取り

Ａ．　修理前の状況 　ヘッドホン出力せず、点検・整備 　 B．　原因 ８Ｖライン配線なし Ｃ．　修理状況 フイルム・コンデンサー交換 電解コンデンサー交換　 真空管ソケット交換 Ｄ．　使用部品 フイルム・コンデンサー　　　　　　　　　　　　　　　　　　１２個 電解コンデンサー　　　　　　　　　　　　　　　　　　　　　１２個 １２ＡＸ７　ＭＴ９ピンソケット　　　　　　　　　　　　　　　　　６個 Ｅ．　調整・測定 Ｆ．　修理費　　　　　　　　　　　　　　　　　４５，０００円 　　　　　　　　　　　　　　　　　　　　　　　 　　真空管別途。 Ｓ．　ＬＵＸＭＡＮ　Ａ３４００　の仕様（マニアル・カタログより）

Ａ．　修理前の状況 Ａ１．　修理前点検中　上から見る

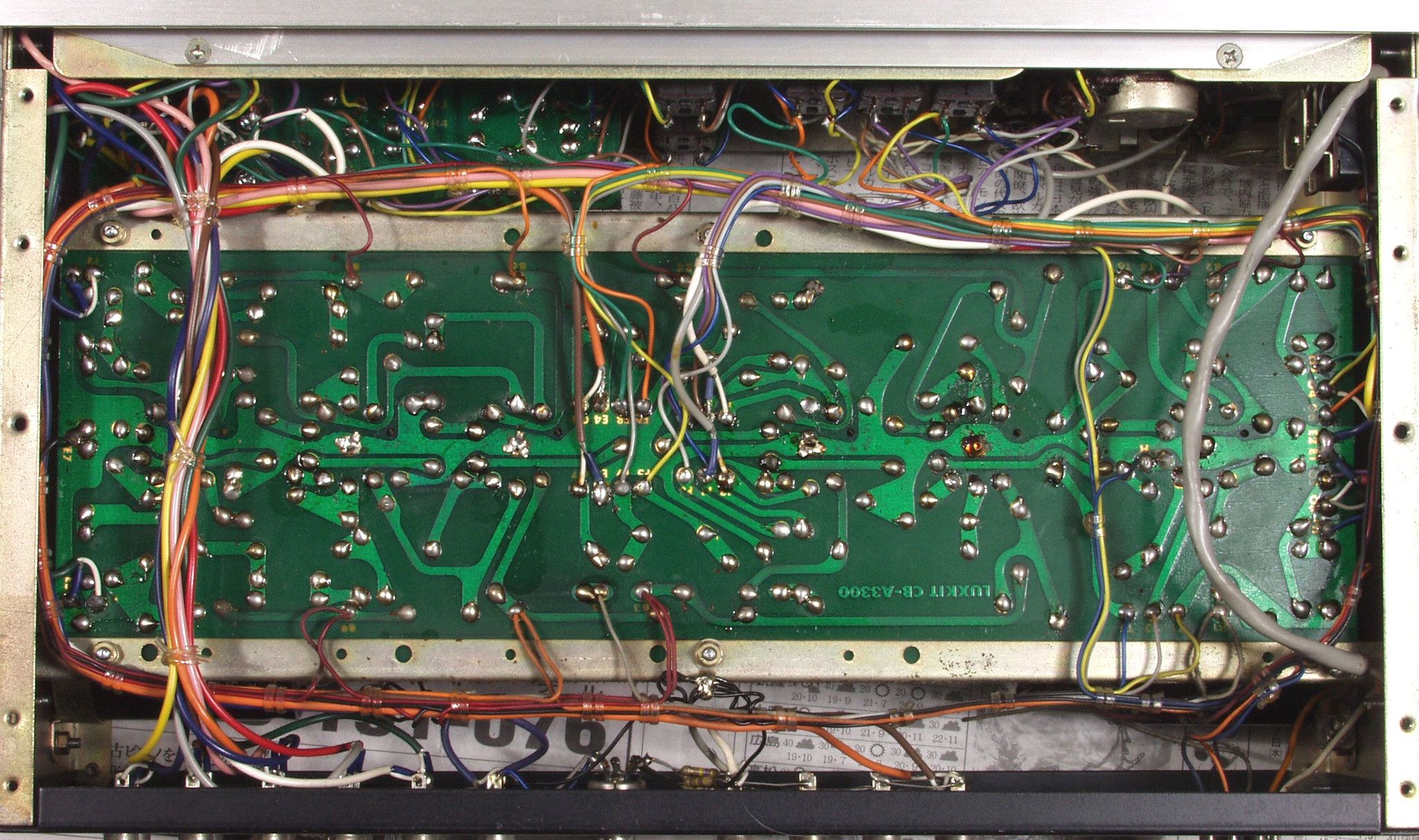

Ａ２．　修理前点検中　　下から見る

Ｓ．　ＬＵＸＭＡＮ　Ａ３３００　の仕様（マニアル・カタログより）

型式 管球式コントロールアンプキット　Ａ３３００ 出力電圧 定格:2V(歪率0.08%以下) 最大:15V(歪率0.5%) 出力インピーダンス 950Ω 全高調波歪率 0.08%以下(出力2V) 周波数特性 20Hz〜20kHz -0.5dB 入力感度/入力インピーダンス (出力1V時) Phono1、2:1.8mV/47kΩ Aux1、2、3:130mV/150kΩ SN比 Phono1、2:60dB以上 Aux1、2、3:77dB以上 トーンコントロール LUX方式NF型湾曲点切換付 低域湾曲点:250Hz、500Hz 高域湾曲点:2.5kHz、5kHz フィルター ローカット:70Hz(-6dB/oct) ハイカット:6kHz(-6dB/oct) 付属装置 ヘッドホン用アンプ(出力50mW) テープモニタ回路 使用真空管 12AX7x4 12AU7x2 使用半導体 2SC735x4 2SA562x4 KB265x2 電源部 外部電源方式 A33パワーサプライまたはA3500/A2500 外形寸法 幅400x高さ130x奥行245mm 重量 3.5kg 別売 専用パワーサプライ A33(￥7,900) アッセンブリマニュアル(￥500) 定価 ￥45,000(1972年2月発売) ￥45,800(1974年頃)

a3300-21
