Ｄｙｎａｃｏ　Ｍａｒｋ　�V　２台の修理

平成１４年１月１９日到着　　１４年１月２９日完成

修理前の状況 　ダイナコマーク３の６５５０が、真っ赤になり、鳴らなくなってから２０年ぐらい経っています。 その間、屋根裏の物置に眠っていました 最近、マルチを始めて中域に使ったらどうだろうと常々思っていました ６５５０をＫＴ８８に交換する。 原因 ６５５０ソケットの劣化、高圧電解コンデンサ−の容量抜け 　 修理状況 ６５５０ソケット交換、バイアス抵抗交換 電解コンデンサ−、容量増強の上交換 整流管をダイオ−ドに交換 入力ジャック交換 配線手直し、補強、各種止めネジ増す締め 経年劣化による各部ハンダ補正 　 使用部品／２台分 タイト製オクタルソケット　　　　　　　　　　　　　４個 電解コンデンサ−５００Ｖ／１００μ　　　　　　　４個 電解コンデンサ−４００Ｖ／４０μ　　　　　　　２個 電解コンデンサ−４００Ｖ／１００μ　　　　　　　２個 ダイオ−ド１０００Ｖ／３Ａ　　　　　　　　　　　　８本 ラグ坂　　　　　　　　　　　　　　　　　　　　　　　６個 入力ＲＣＡジャック 　　　　　　　　　　　　　　　　２個 修理費　　　　５５０００円／２台　　　　通常修理 　　　　　　　　　　　　　　　　　　　　　　　　真空管別途

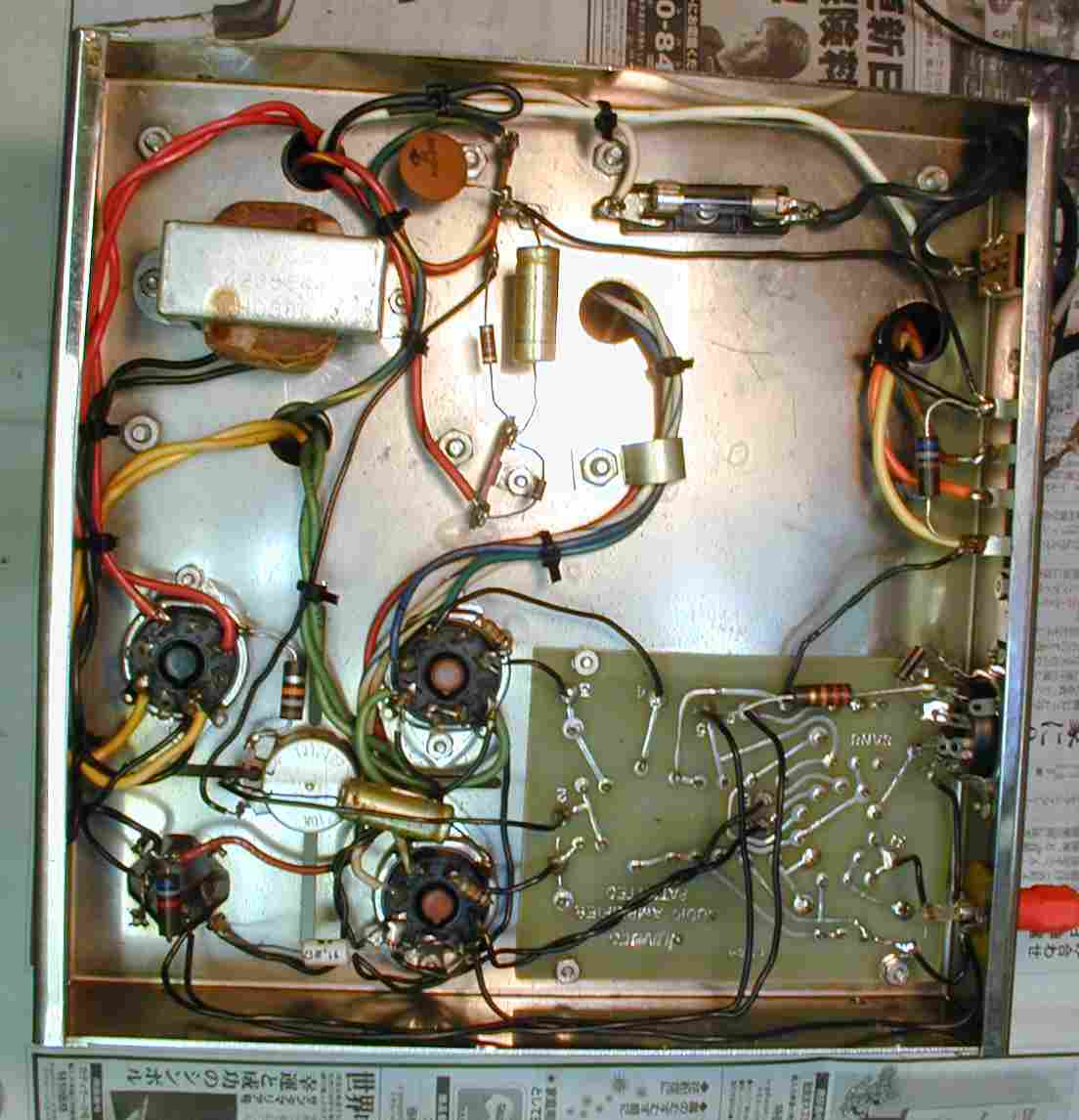

１．修理前。

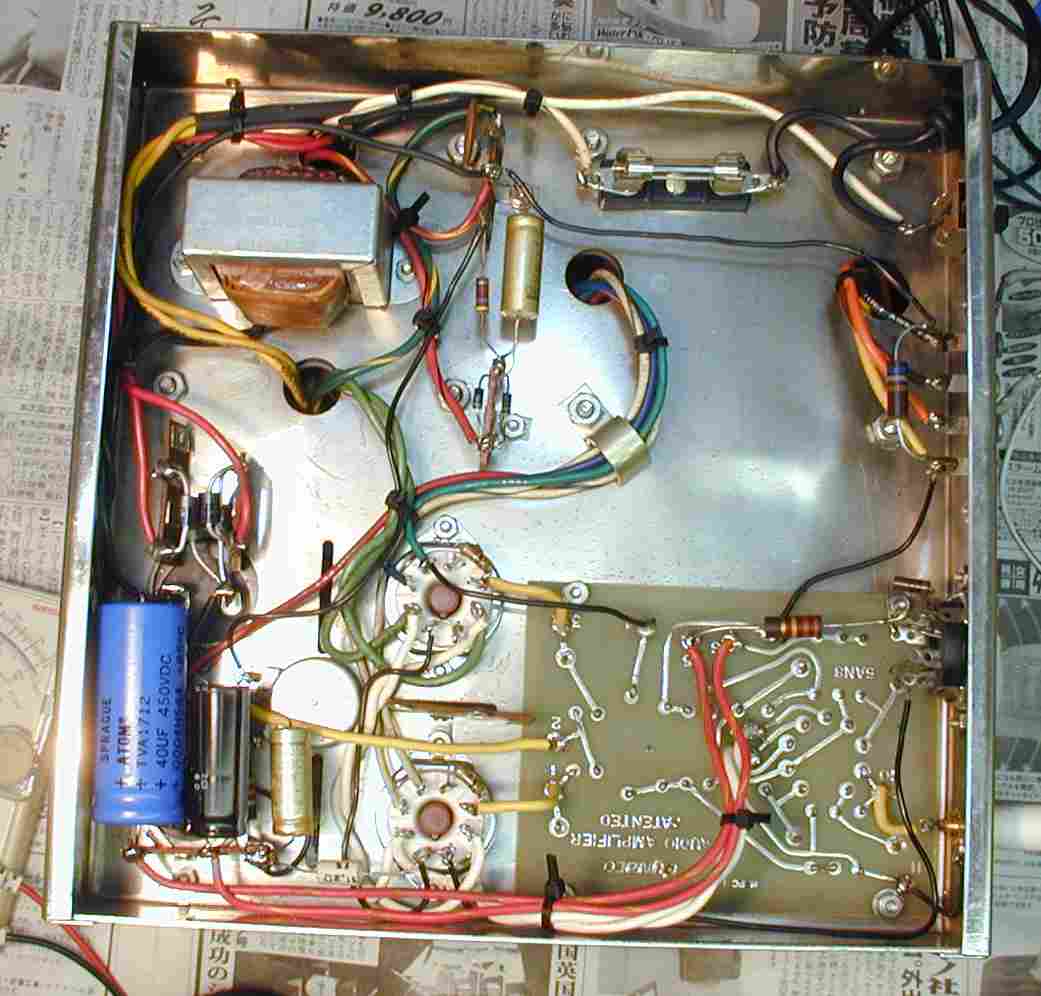

２．修理後。

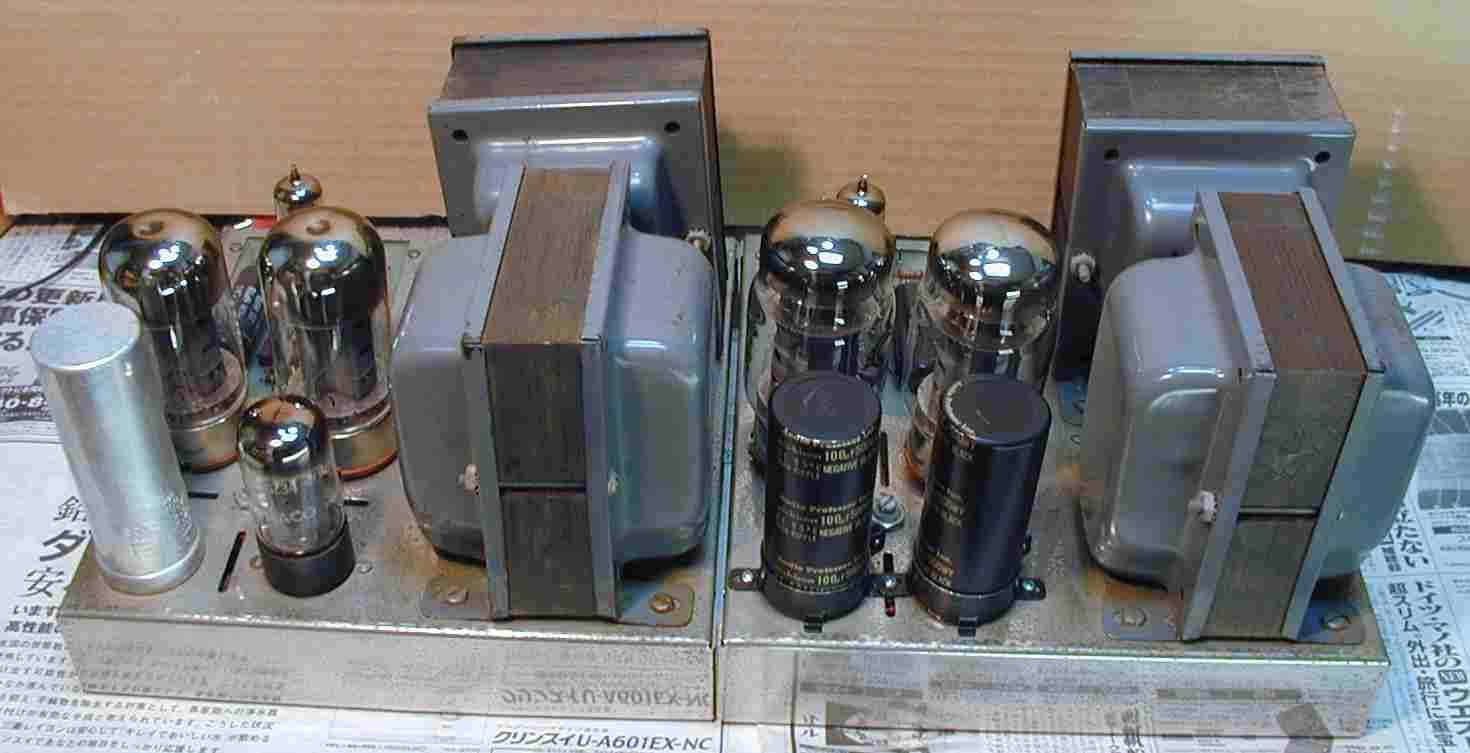

３．左＝修理前　　右＝修理後。

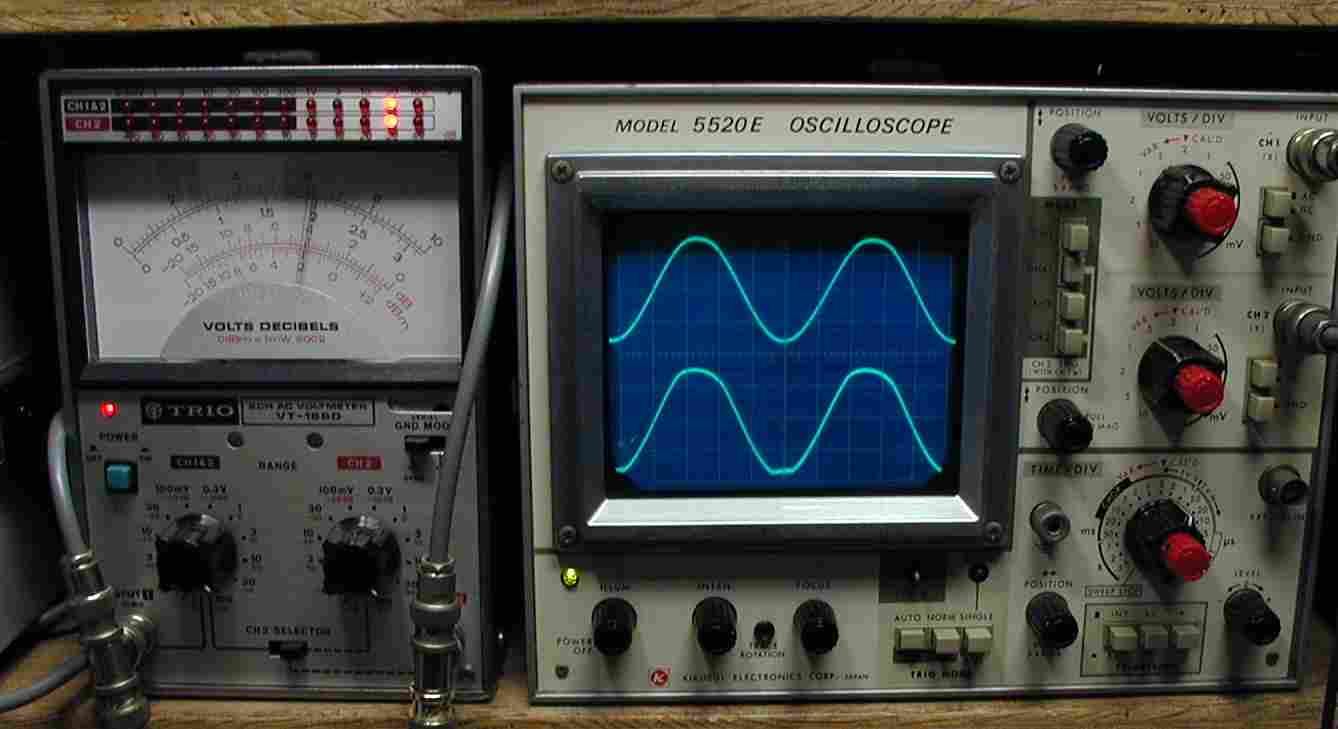

４．４００ＨＺの出力　２０Ｖ＝５０Ｗ　　左＝修理前（６５５０）　　右＝修理後（ＫＴ８８）。

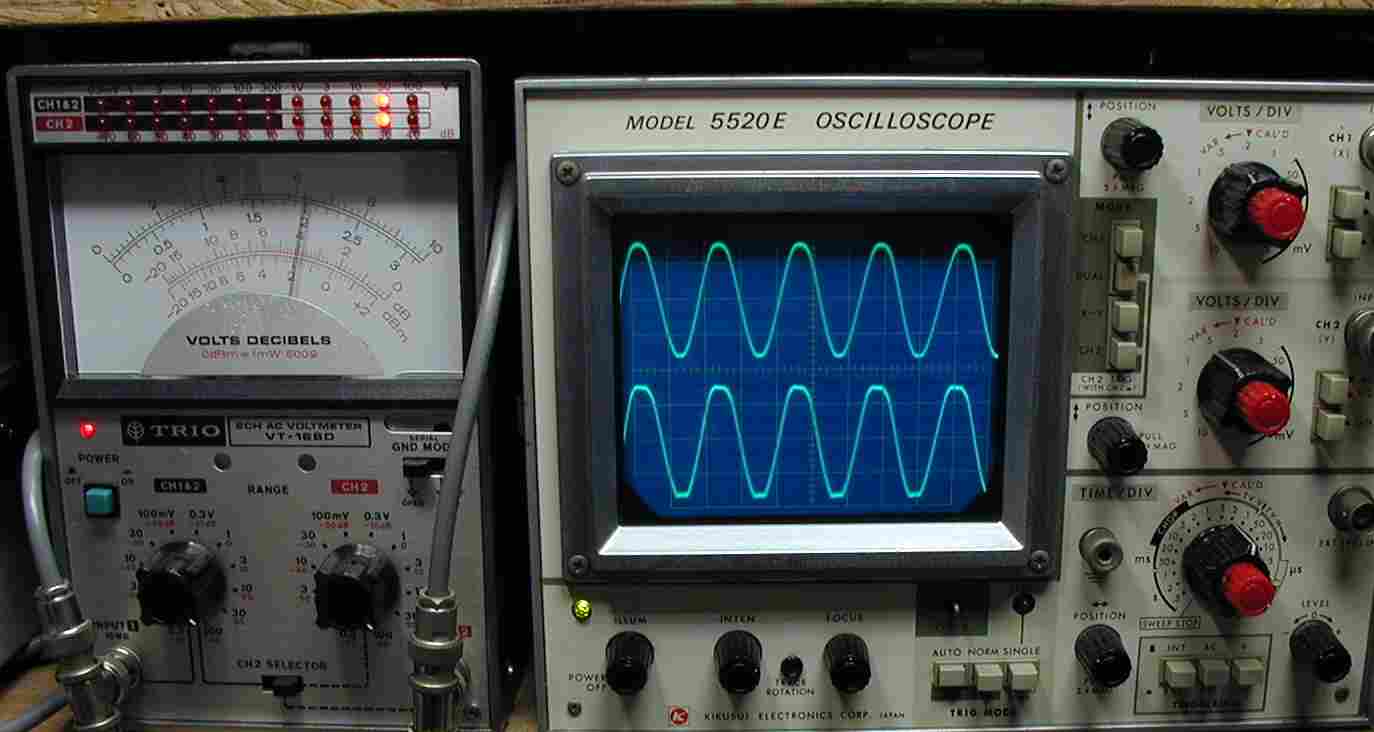

５．１０００ＨＺの出力　２０Ｖ＝５０Ｗ　　左＝修理前（６５５０）　　右＝修理後（ＫＴ８８）。

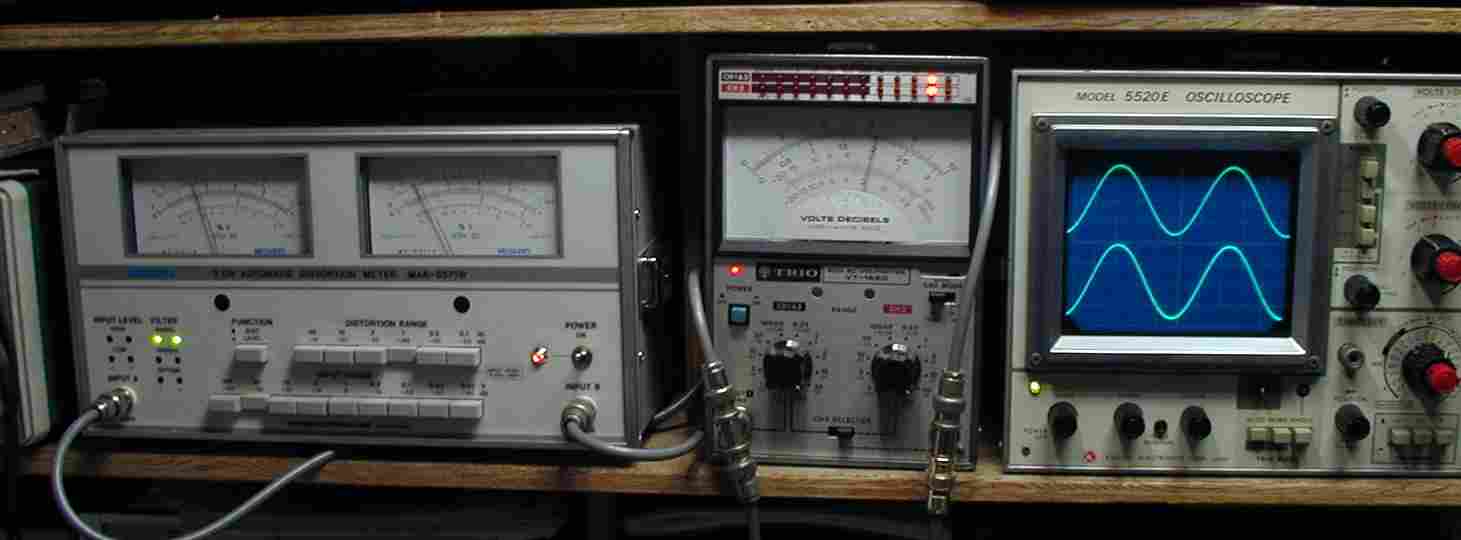

６．２台共　完成後の出力／歪み率測定・調整

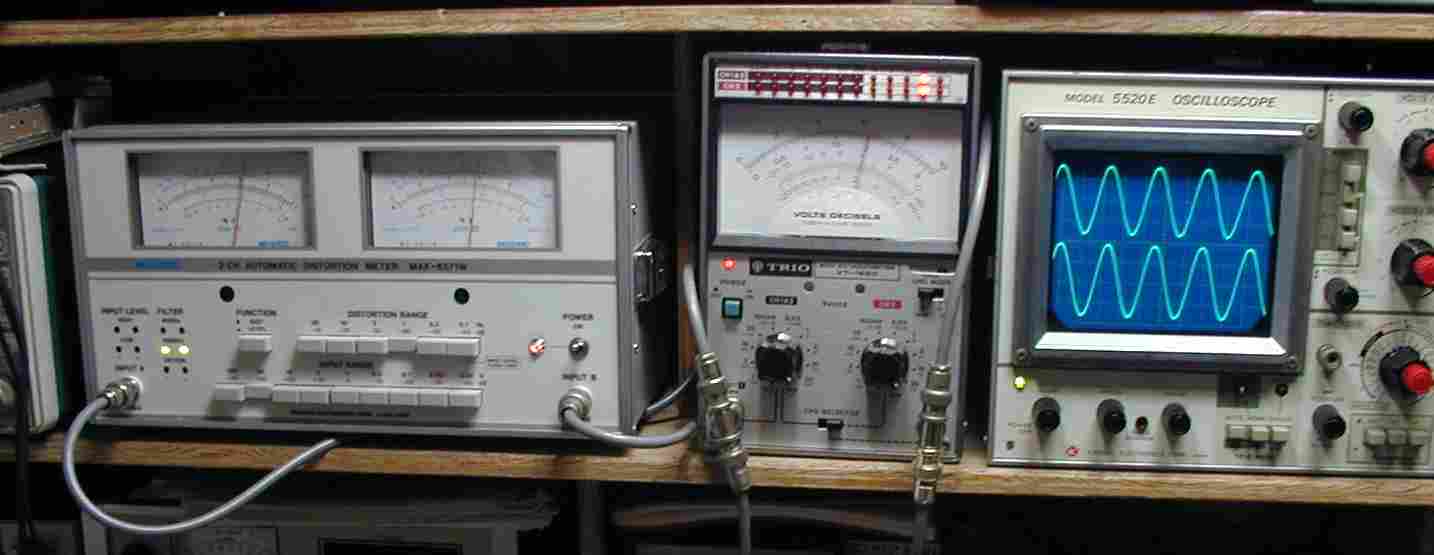

７．４００ＨＺの出力　２０Ｖ＝５０Ｗ　歪み率０．３％

７．１０００ＨＺの出力　２０Ｖ＝５０Ｗ　歪み率０．６％

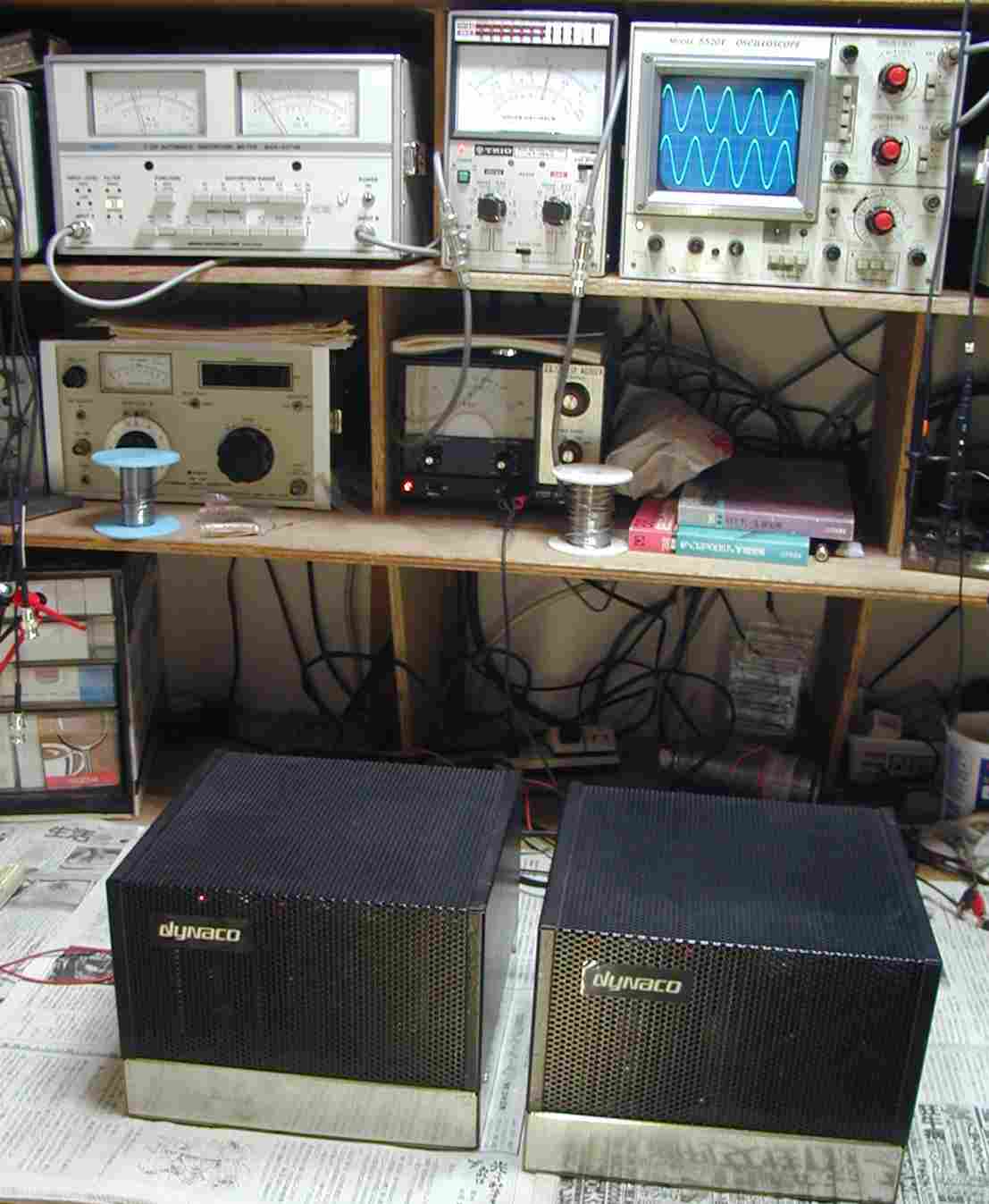

８．定格実働試験、エ−ジング。

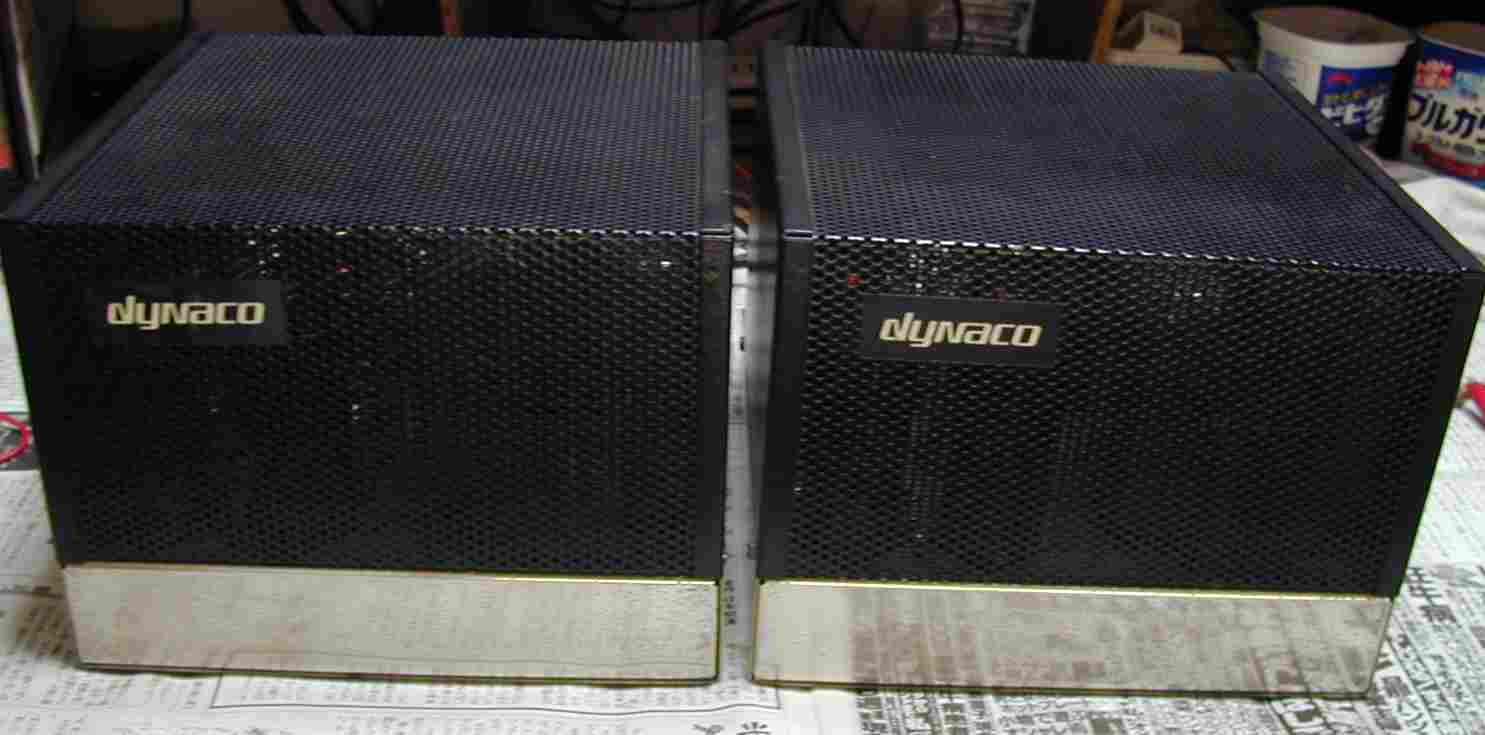

mark3-9
