ＹＡＭＡＨＡ　ＨＡ−３　修理記録

２０２６/３/１３．到着　　完成

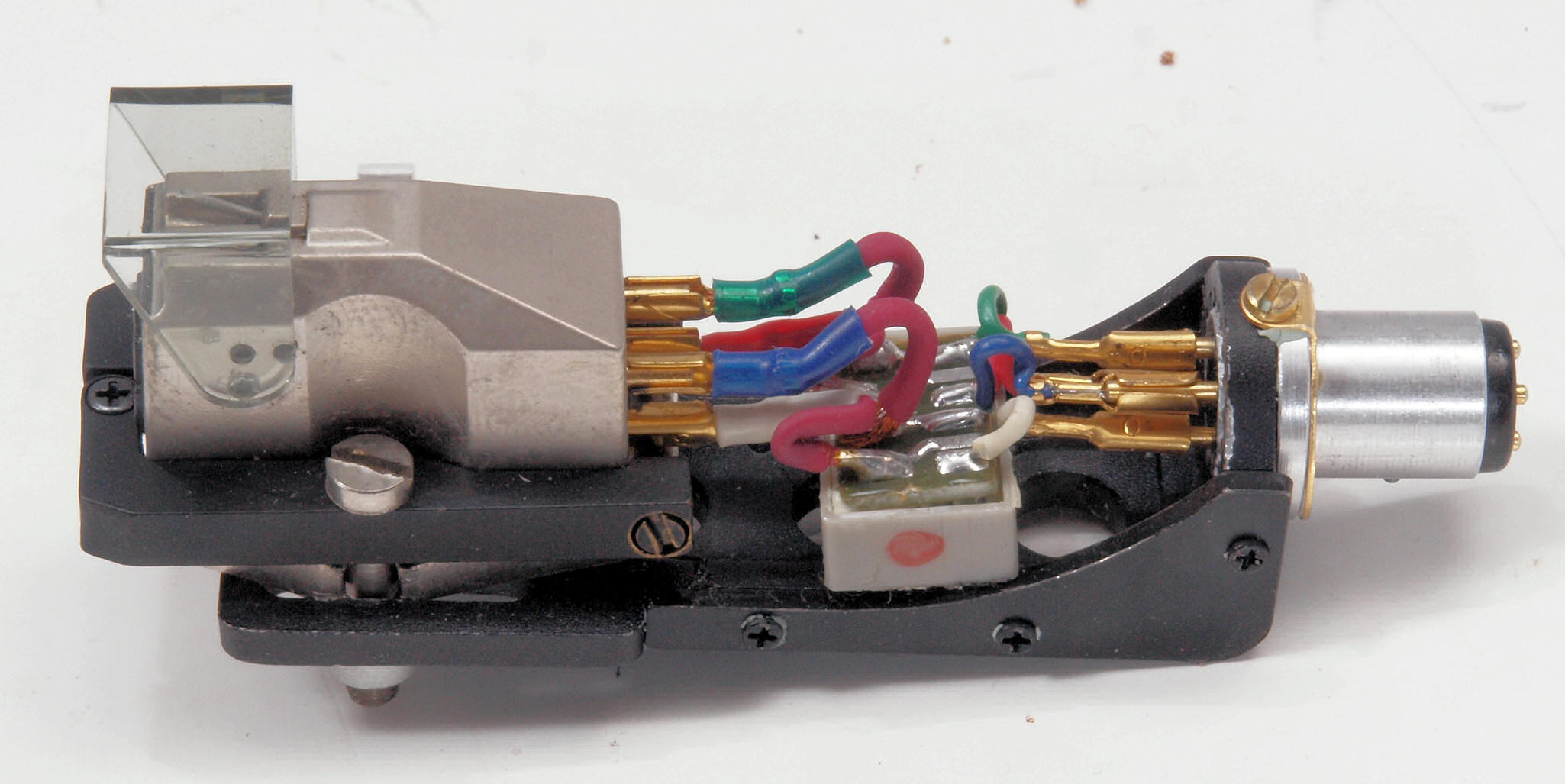

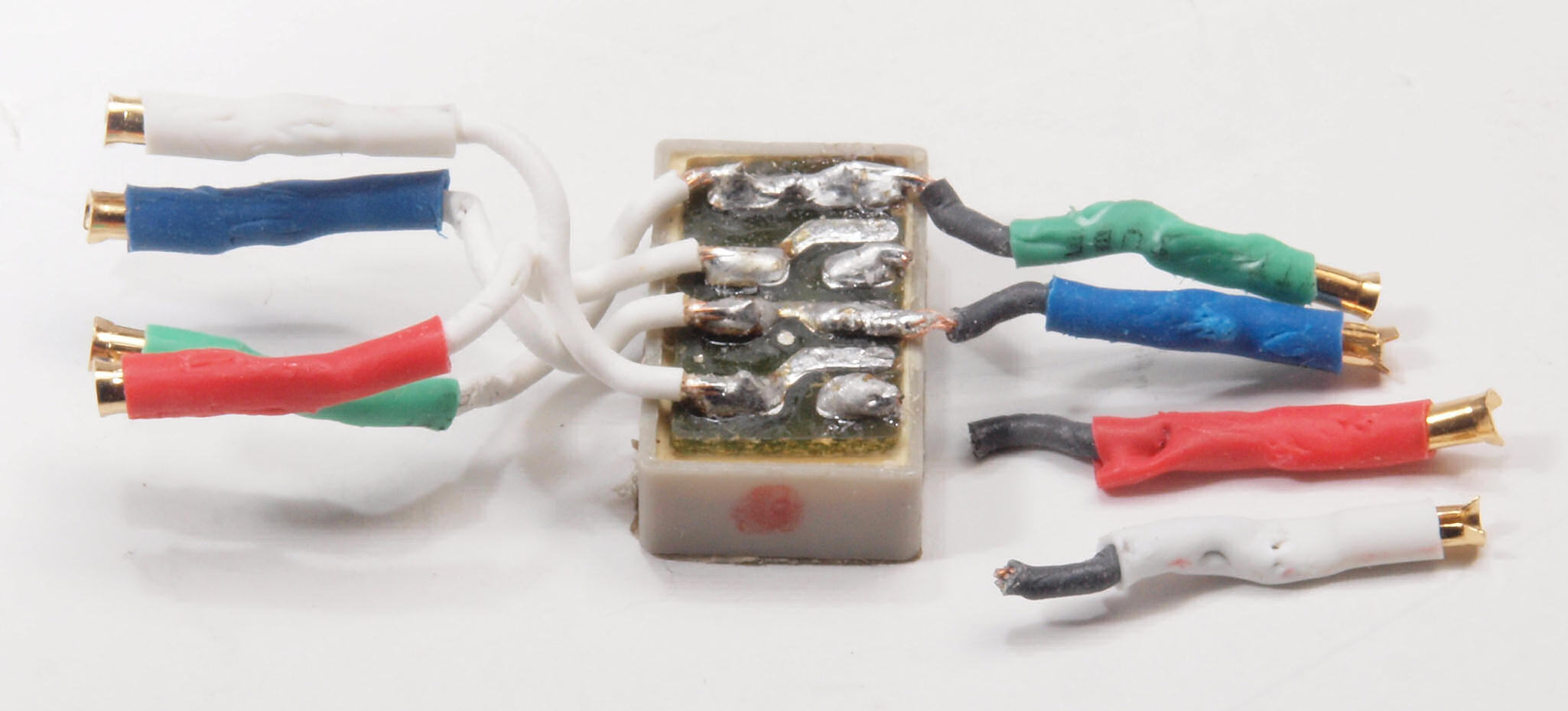

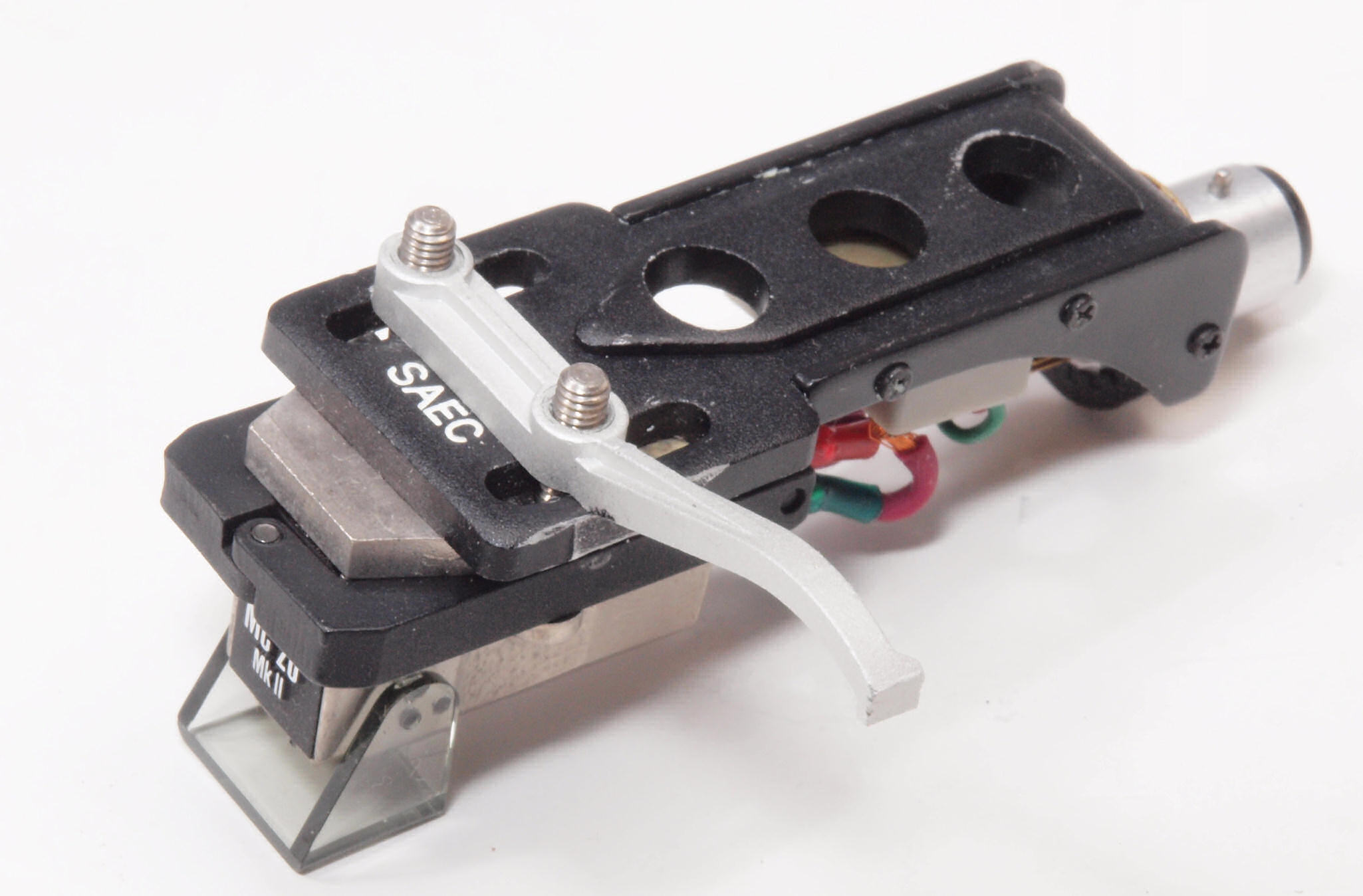

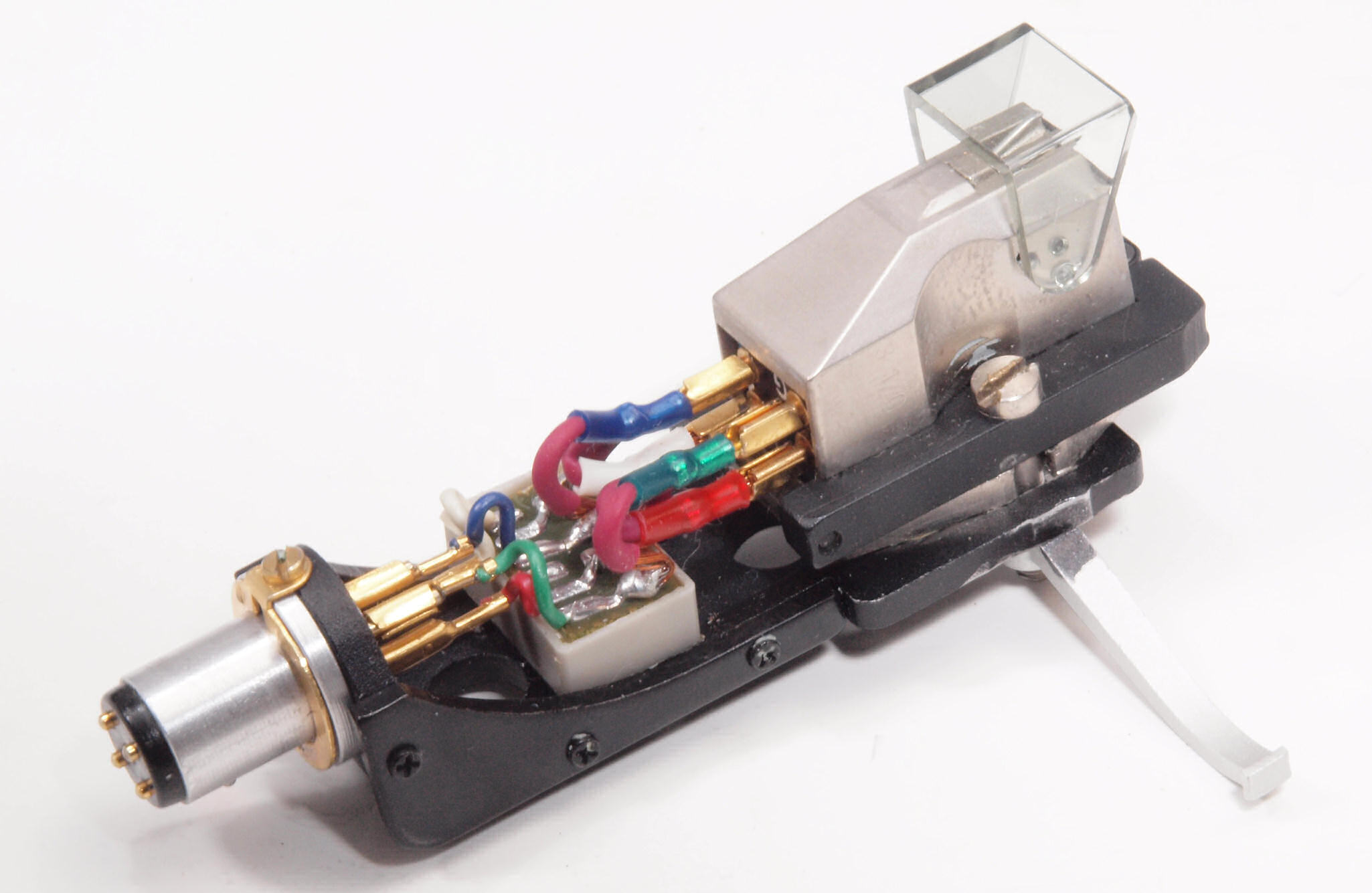

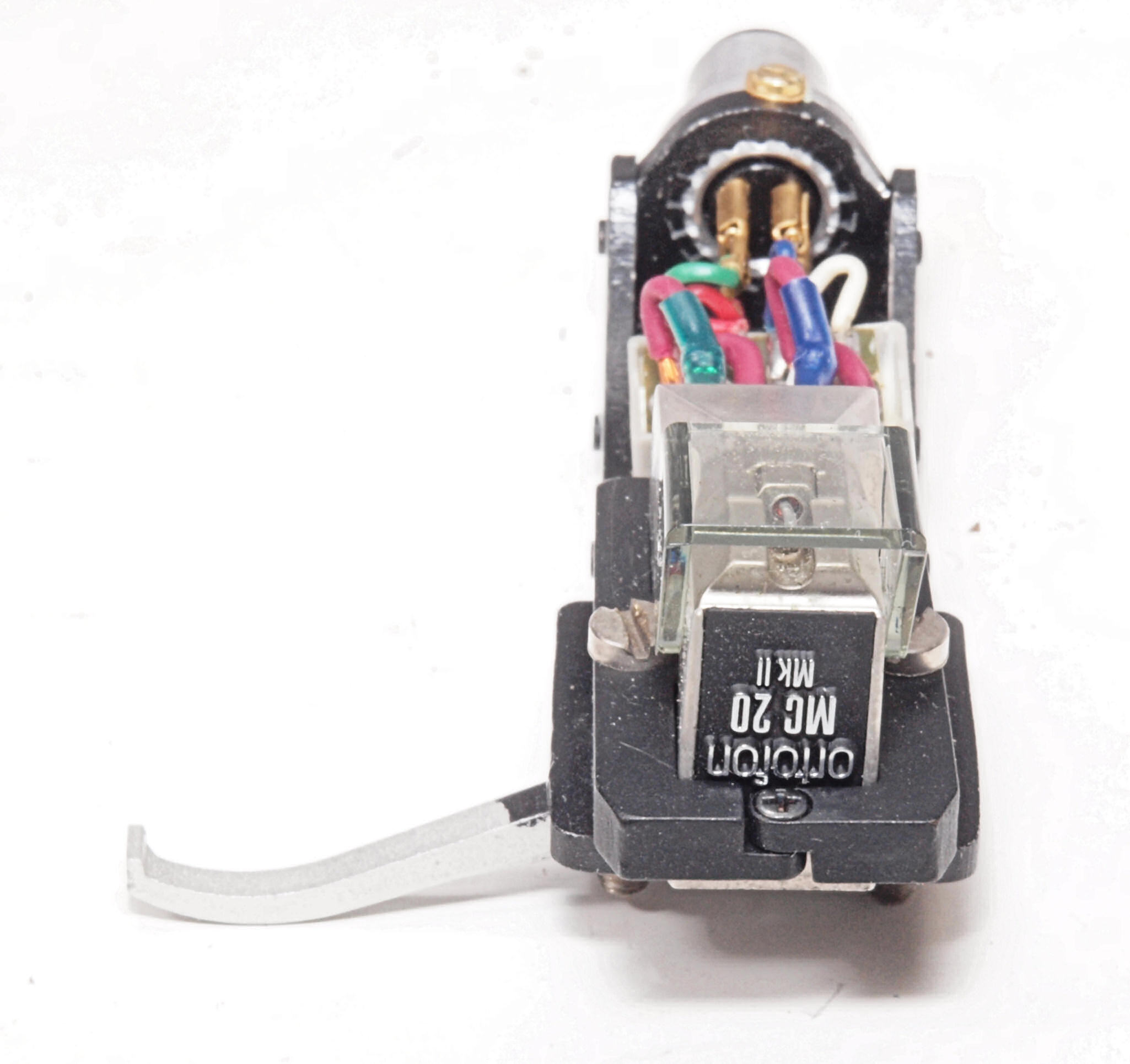

Ａ．　修理前の状況 製造元サポートの終了したオーディオ機器を修理してくださるいくつかのサイトを拝見し、 修理依頼品の特殊性に鑑みてAMP修理工房さまにメールを差し上げました。 機器名：Yamaha HA-3。 機器概要： MCカートリッジ専用のフォノイコライザーヘッドアンプです。 ヘッドシェルにサテライトアンプ (入力初段のFET) を取り付けてカートリッジの出力を最短距離で電流に変換し、カートリッジからアンプへ至る接点や線材の影響を排除してヘッドアンプ本体へ信号伝送する仕組みを採用しています。 経緯： 1983年に大学入学に際して新品で購入 (進学祝いでした) し、可変出力をパワーアンプに直接繋いでレコード再生のみに特化したシステムとして利用しました。 社会人となってからはCDレシーバーがメインとなり、さらに海外勤務などもあって、実家の納戸でレコードプレイヤーやカートリッジとともに二十年以上眠らせておりました。 数年前に実家の父が視力を失い、それでもレコードを聴きたいので何とかして欲しい、との要望がありました。 そこで、納戸から一式を取り出し、AD変換のUSBインターフェースを繋いでLPのデジタルアーカイブを作成するという作業を帰省のたびに行っています。 HA-3は2023年10月まで問題なく稼働しておりました。 不具合： カートリッジを繋がない状態で電源を入れたり、誤接続や途中の導通が悪くなったりした場合に働く保護回路 (Protection) が備わっているのですが、これが正常に接続している状態でも作動します。 この状態に至る直前に、左チャンネルに異音がありました。ジュルジュルという低音量のノイズと、ボツという突発的なポップノイズを聴いています。 この時点で直ちに電源を落とし、再び電源を入れましたが、投入直後にProtectionが作動して機能しなくなりました。 修理を請け負っていただける業者を探しておりましたが、上記のような特殊な構成の故、なかなか見つかりませんでした。 AMP修理工房さまの存在に約一年前に気付き、修理の実績を拝見して、何とかしていただけるかもしれない、と考えておりました。 このたび、修理をお願いできる状況が整い、ご連絡している次第です。 送付予定： 本体はもちろんですが、カートリッジとサテライトアンプをマウントしたヘッドシェルをお送りします。 それと、リード線が一つ脱落したサテライトアンプ一個もお送りできます。 大学から社会人初期に至る時期と、父の音楽鑑賞のために活躍してくれた私にとって大切な機器です。 なにより、フレッシュで明晰な音色は現代のフォノイコライザーでもなかなか得られないと考えています。 そのような機器が壊れたままというのは忍びなく、可能な限り復活を望んでいます。 Ｂ． 　原因・現状 各部経年劣化。 Ｃ．　修理状況 全電解コンデンサー交換。 半固定ＶＲ交換。 １部ＴＲ（トランジスター）交換。 リレー修理（内部接点交換）。 ＥＱ−ＡＭＰ初段FET(Field Effect Transistor)交換。 １部ＦＥＴ（電界効果トランジスター）交換。 出力制御リレー取付。 電源コードを取り３Pインレットに交換。 入出力ＲＣＡ端子をテフロン絶縁型に交換。 D． 　使用部品 オーディオ用電解コンデンサー　　　　　個（ニチコン・ミューズ使用）。 フイルムコンデンサー　　　　　　　　　　　個。 半固定ＶＲ　　　　　　　　　　　　　　　　　　個。 ＴＲ（トランジスター）　　　　　　　　　　　　個。 FET(Field Effect Transistor)　　　　　　　個。 ３Pインレット　　　　　　　　　１個、　FURUTECH　FI-10(G) 金メッキ使用。 テフロン絶縁型ＲＣＡ端子　　　１１組２２個。 リードリレー　　　　　　　　　　　　　　　　１個。 出力制御リレー 　　　　　　　　　　　　　１個。 Ｅ．　調整・測定 Ｆ．　上位測定器による　調整・測定 F． 　修理費（改造費）　　 　　　　０，０００円 　　　　　　　　　　　　　　　　　　　　　オーバーホール修理。 Ｙ．　ユーザー宅の設置状況 Ｓ．　ＹＡＭＡＨＡ　ＨＡ−３　の仕様（カタログ・マニアルより）

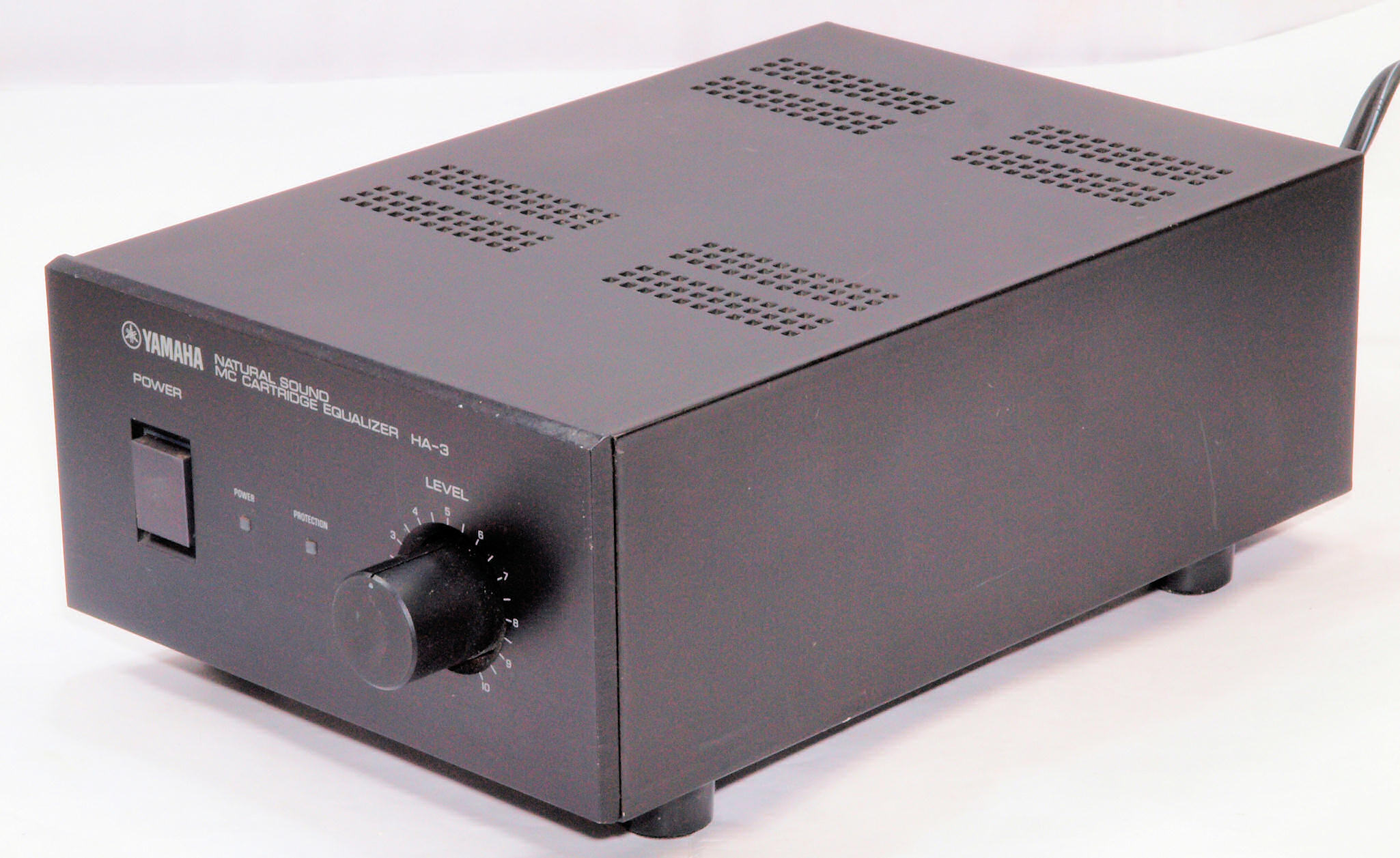

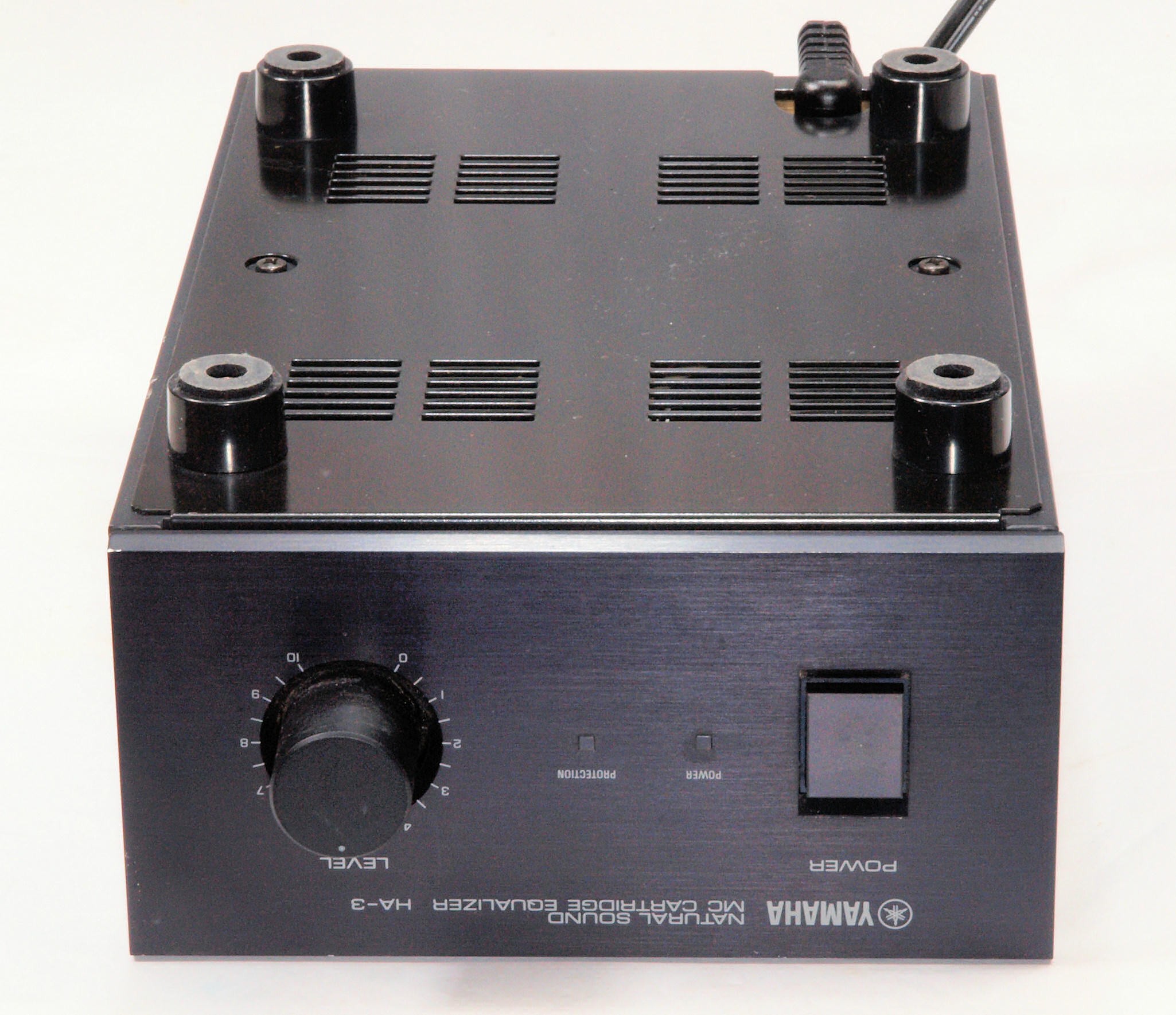

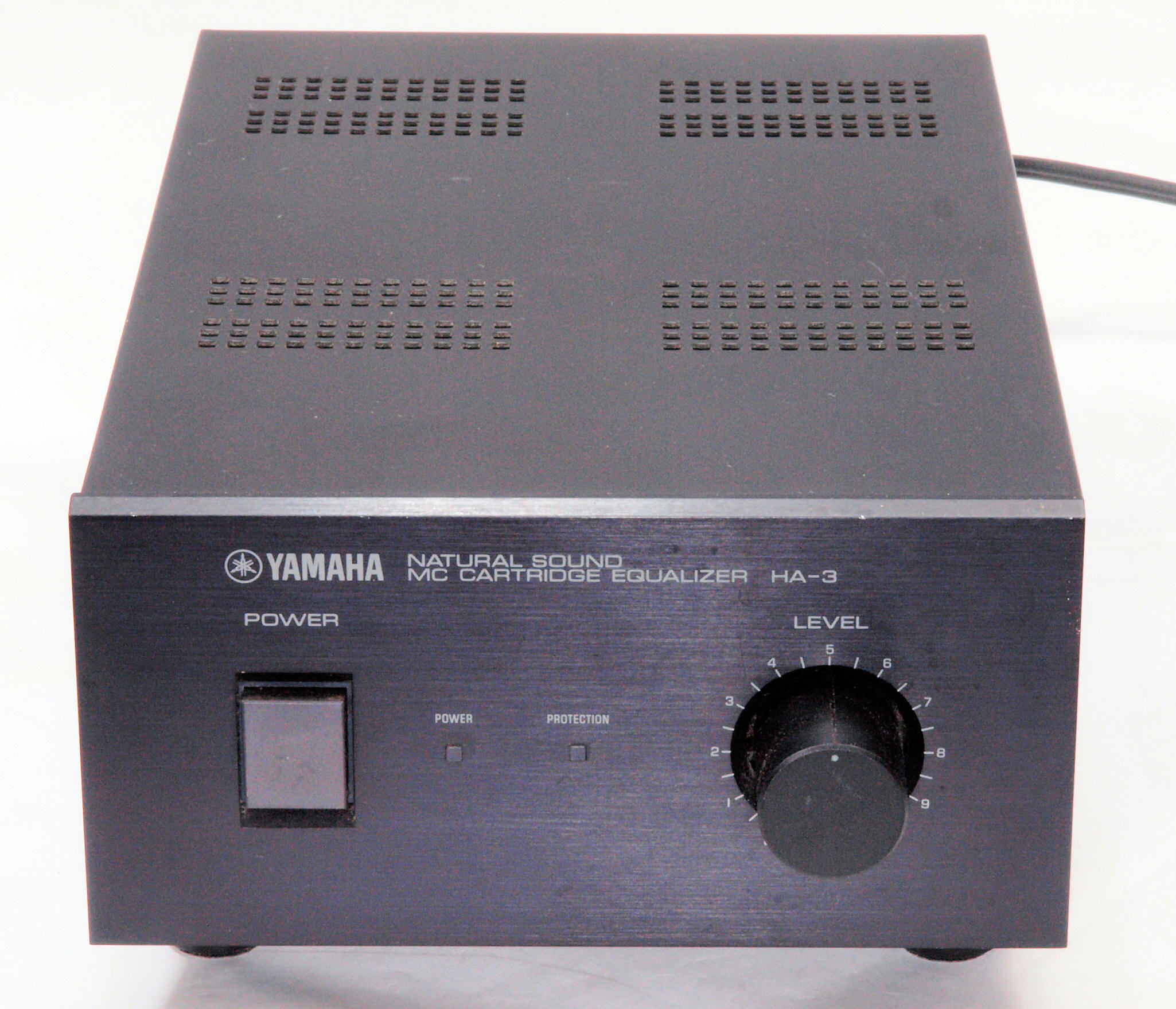

Ａ．　修理前の状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ａ１１．　点検中　前から見る。

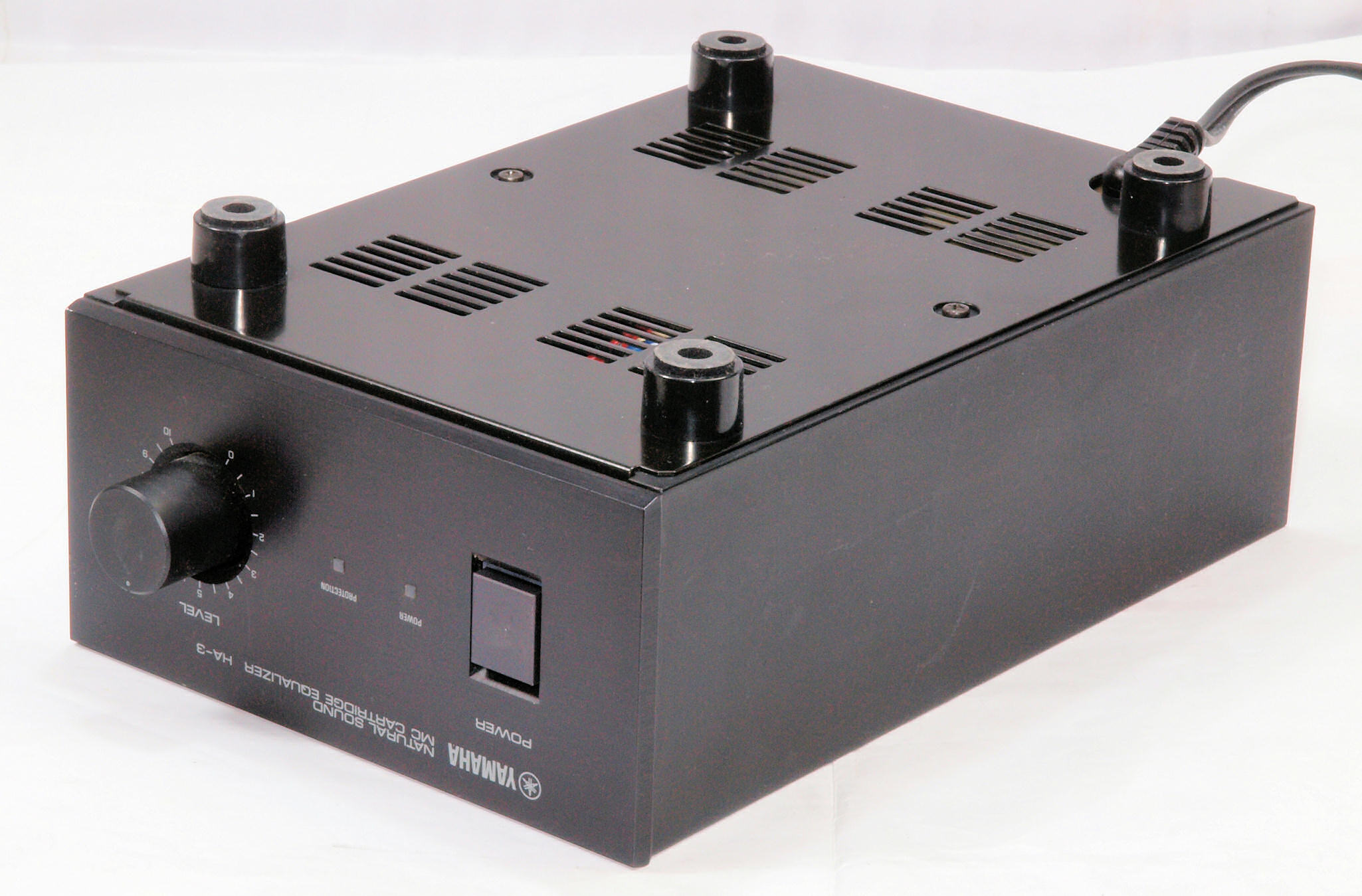

Ａ１２．　点検中　前右から見る

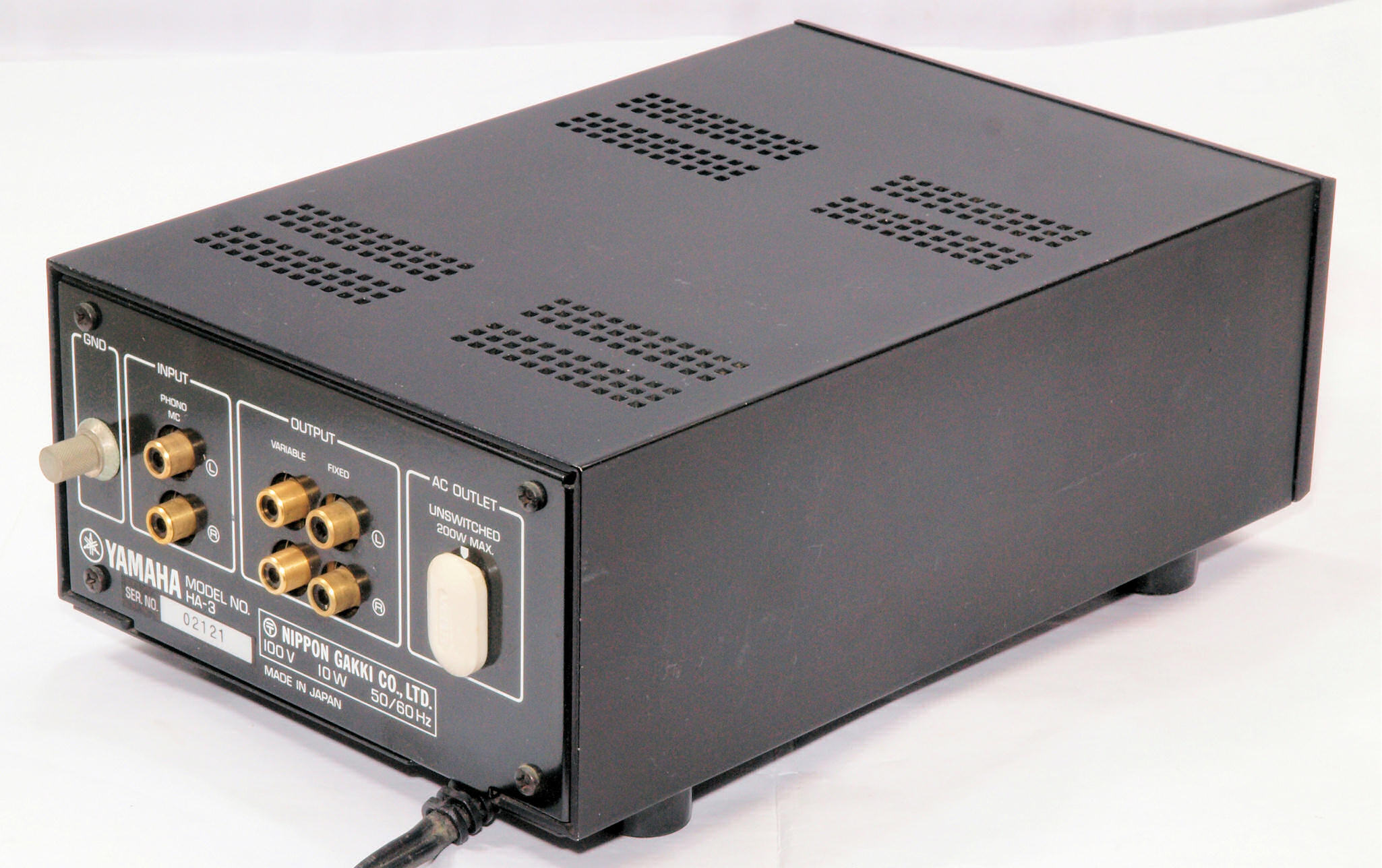

Ａ１３．　点検中　後から見る

Ａ１４．　点検中　後左から見る

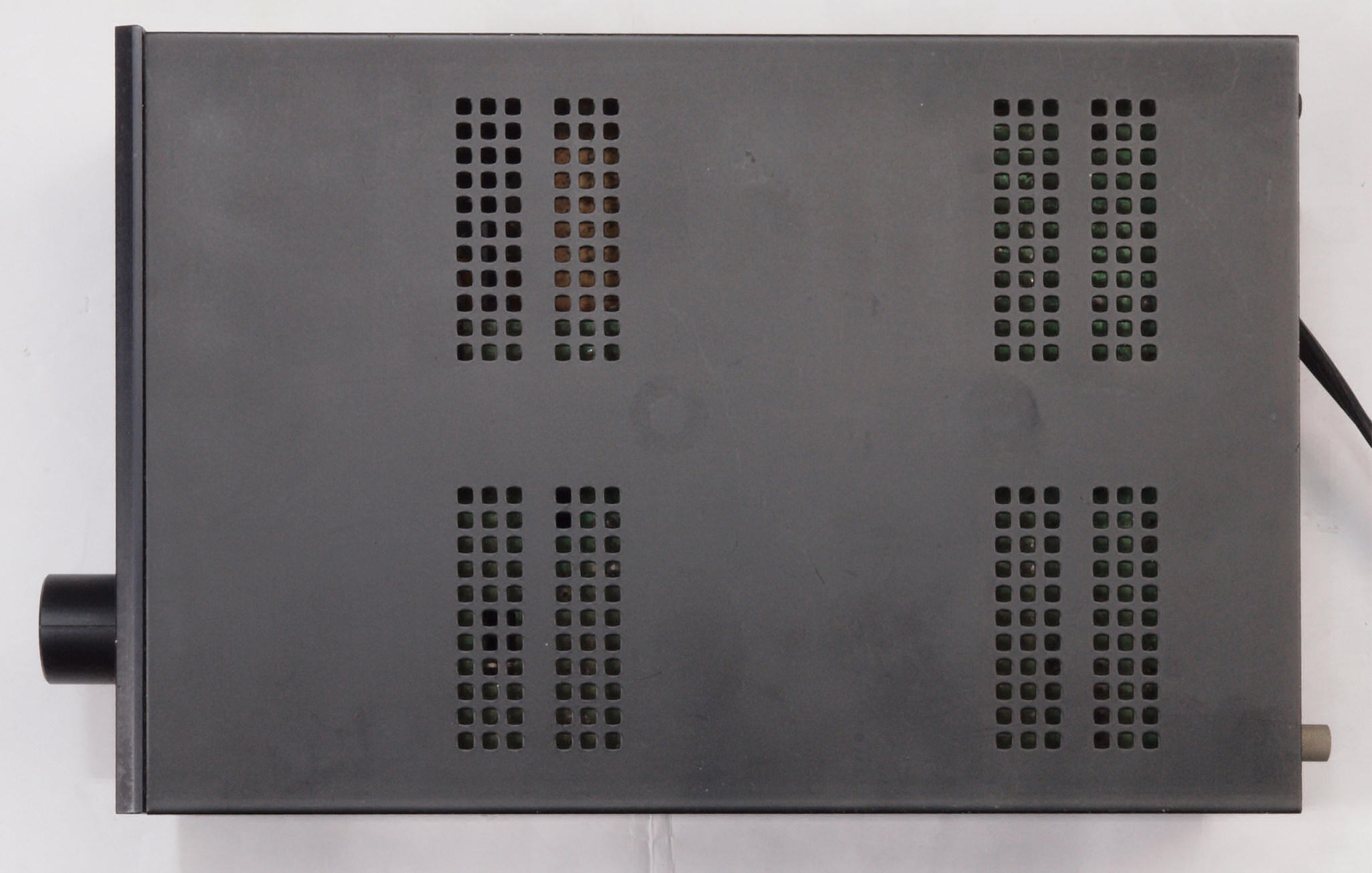

Ａ１５．　点検中　上から見る。

Ａ１６．　点検中　上カバーを取り、上から見る。

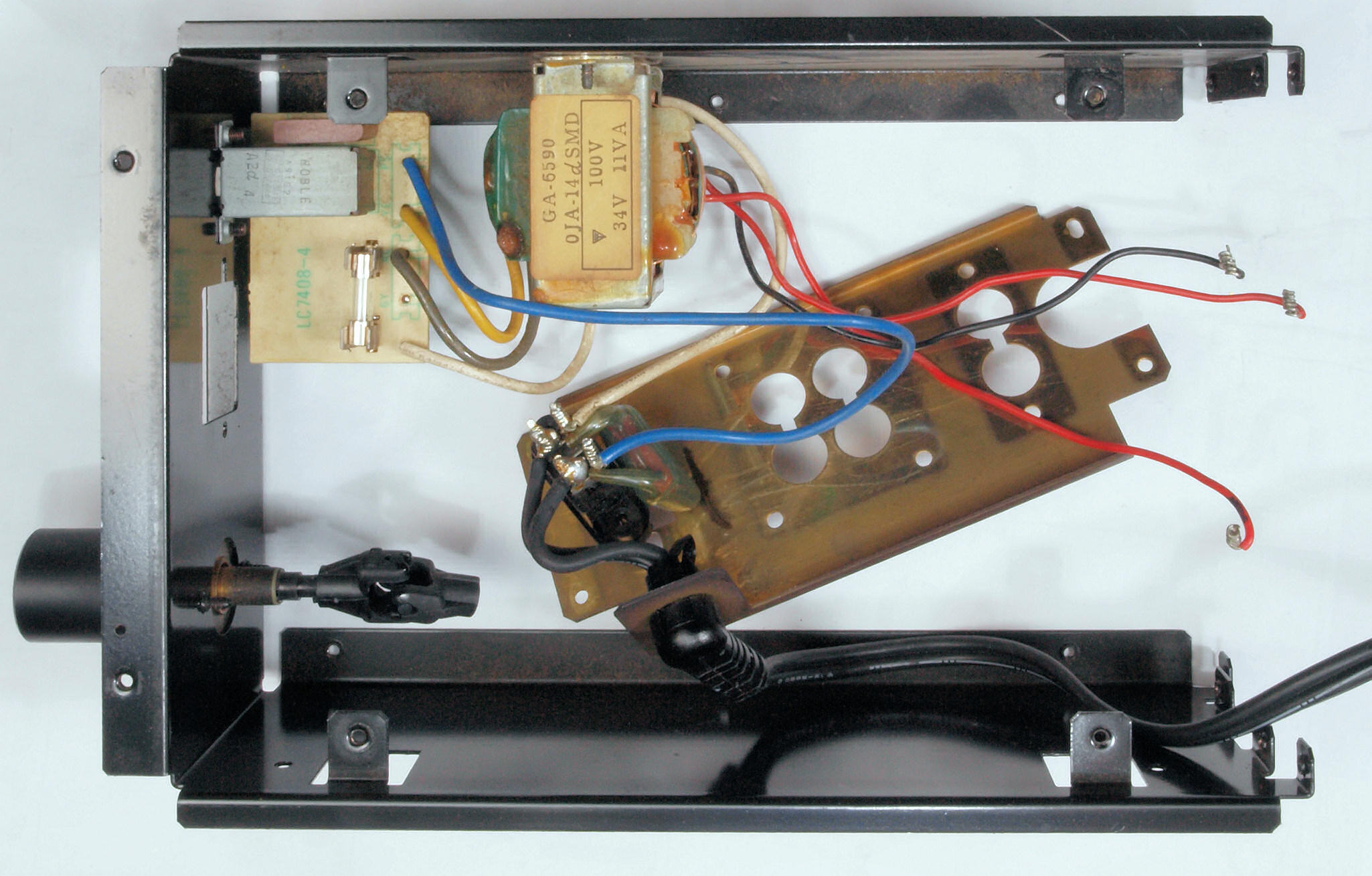

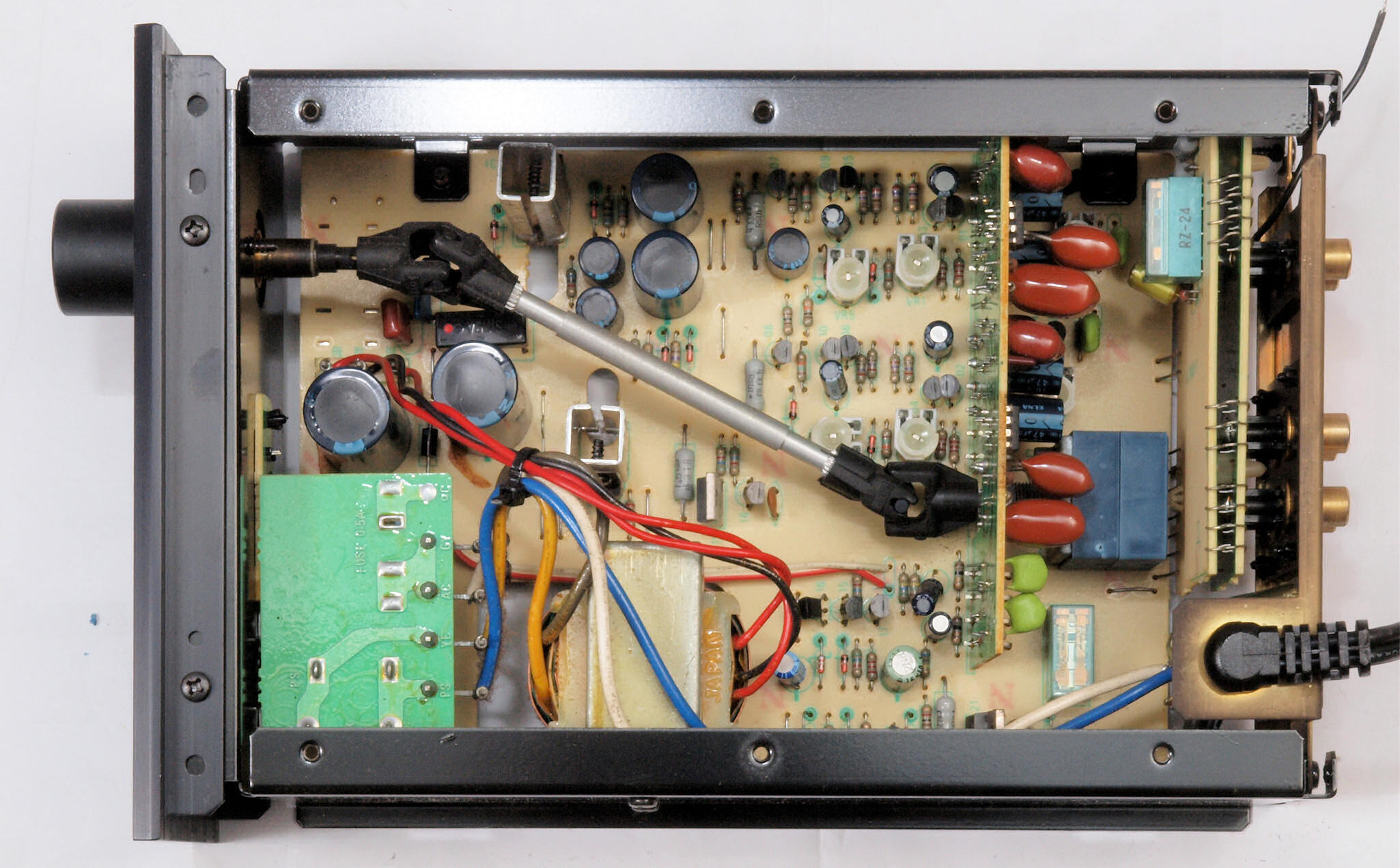

Ａ１７．　点検中　　サイドパネル、シールド、上カバーを取り、上から見る。

Ａ１８．　点検中　　サイドパネル、シールド、上カバーを取り、上から見る。　ミュートＳＷ半田未処理。 バランスＶＲ短絡処理。

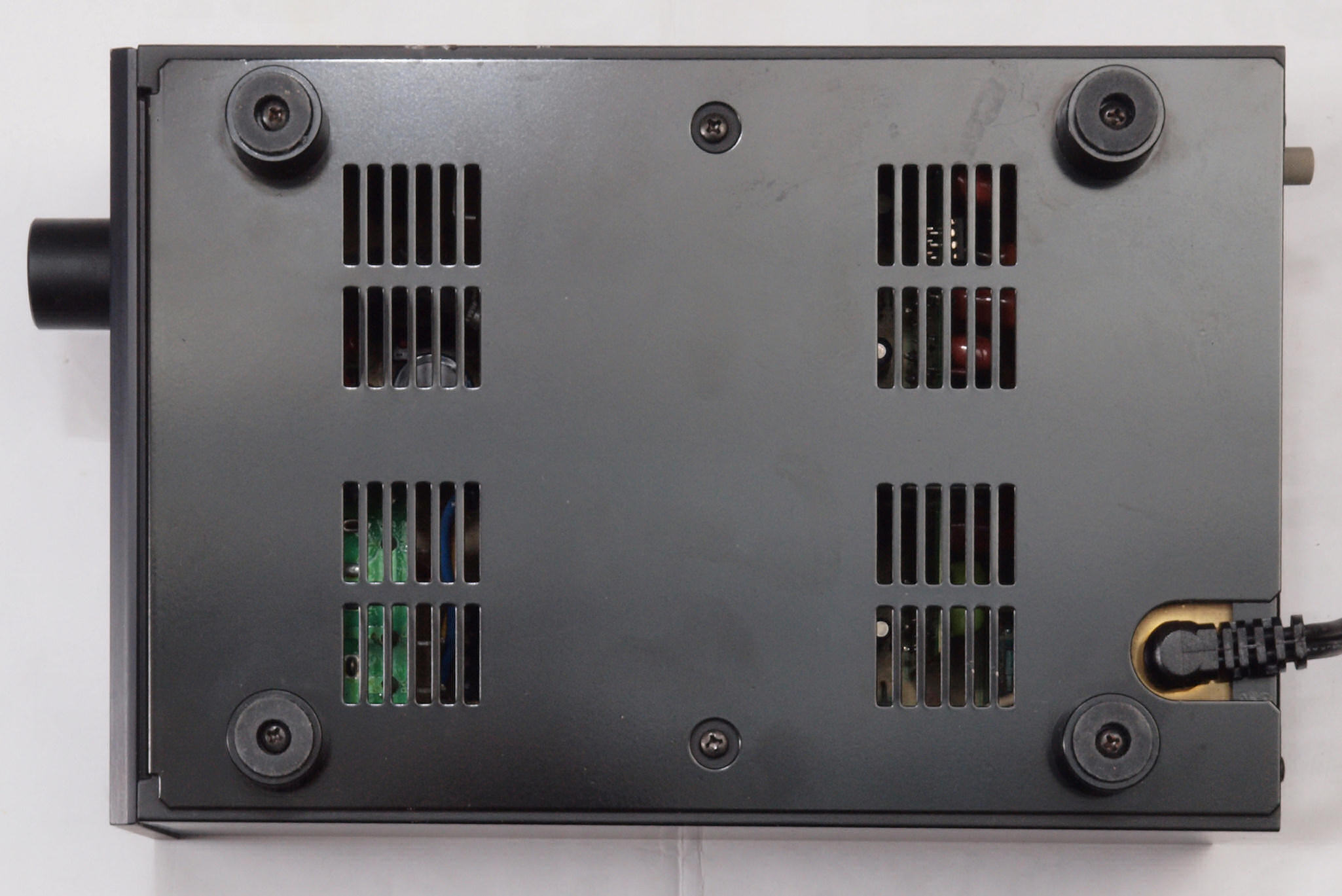

Ａ２１．　点検中　下前から見る

Ａ２２．　点検中　下前左から見る

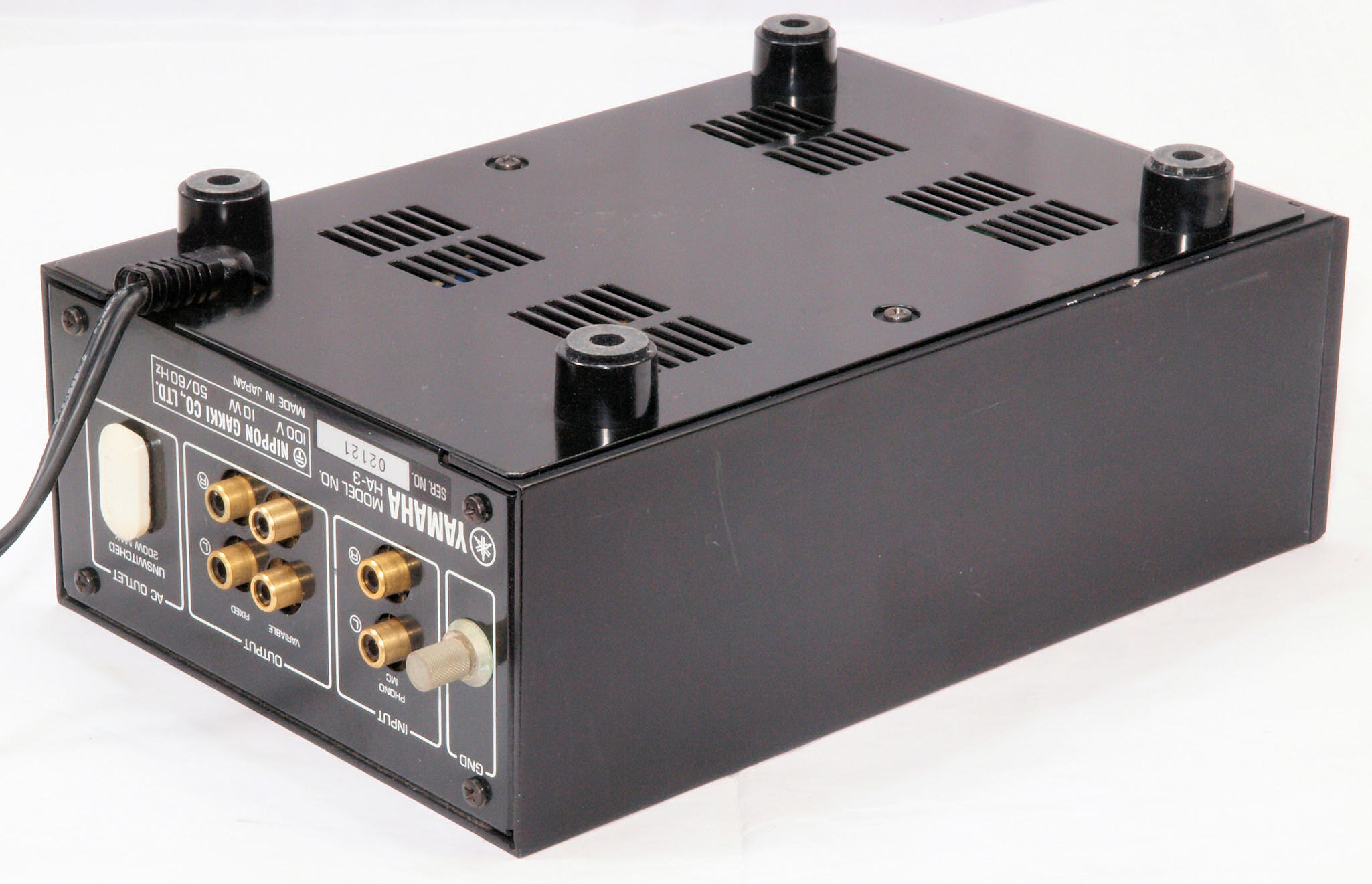

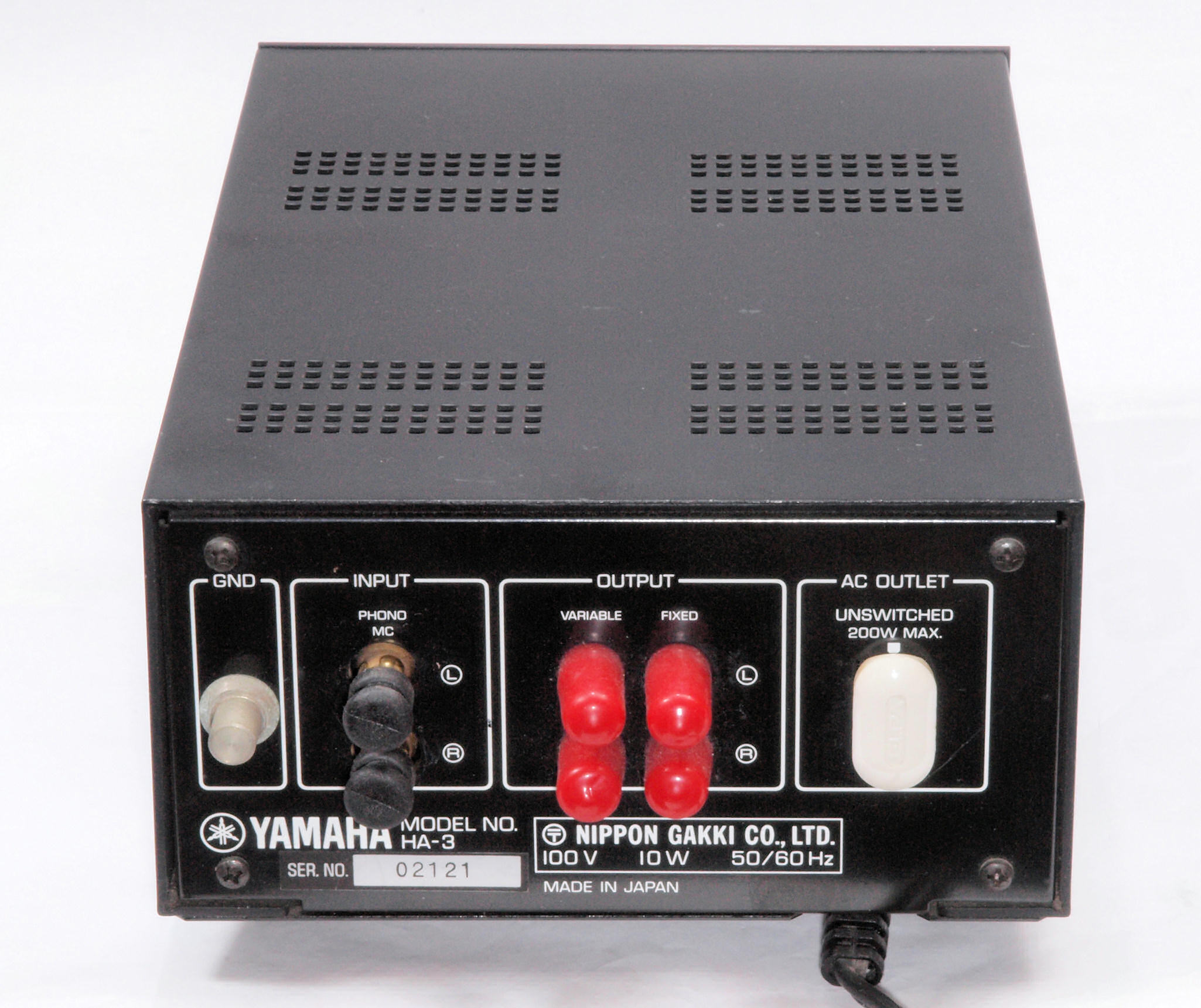

Ａ２３．　点検中　下後から見る

Ａ２４．　点検中　下後右から見る

Ａ２５．　点検中　下から見る

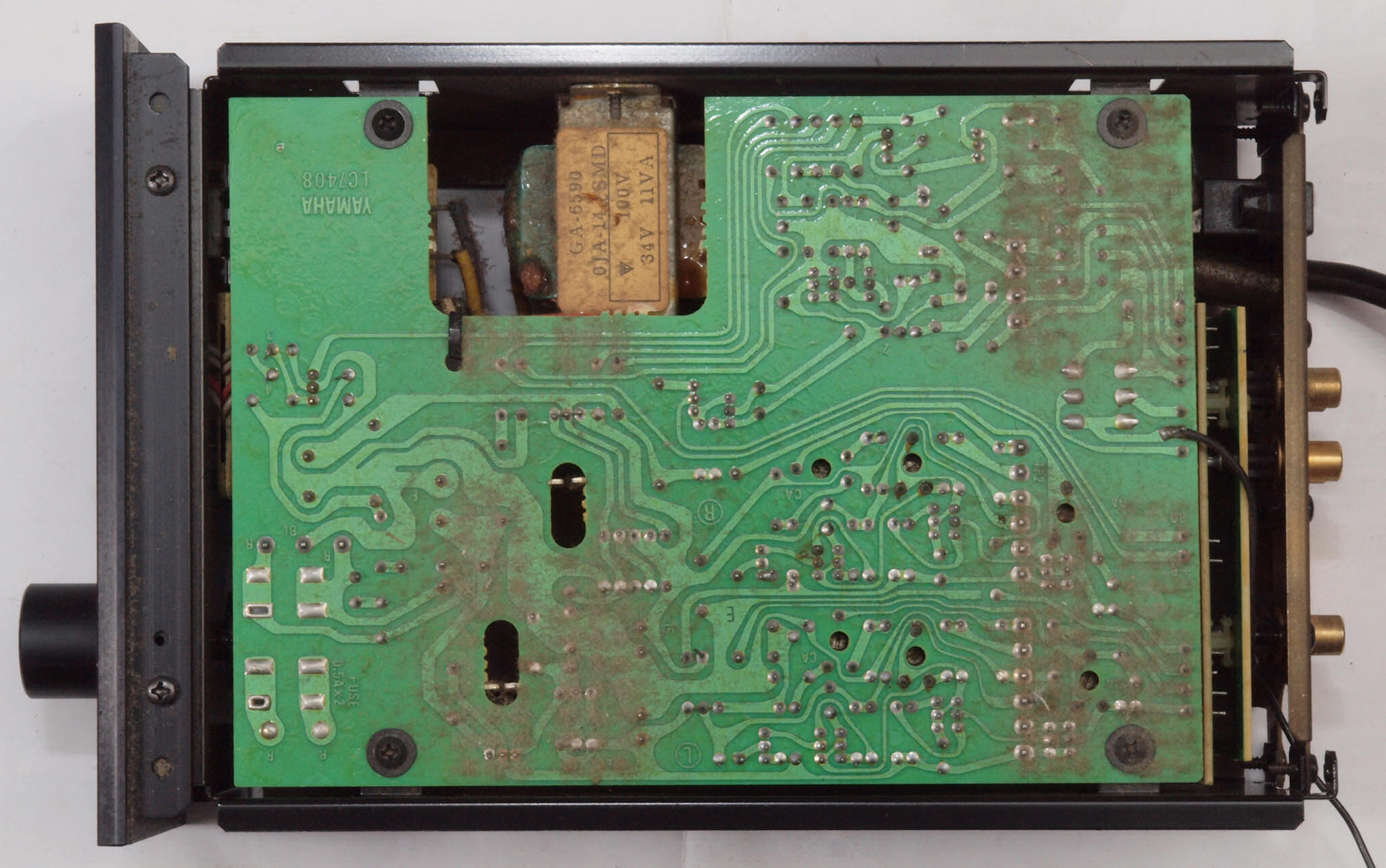

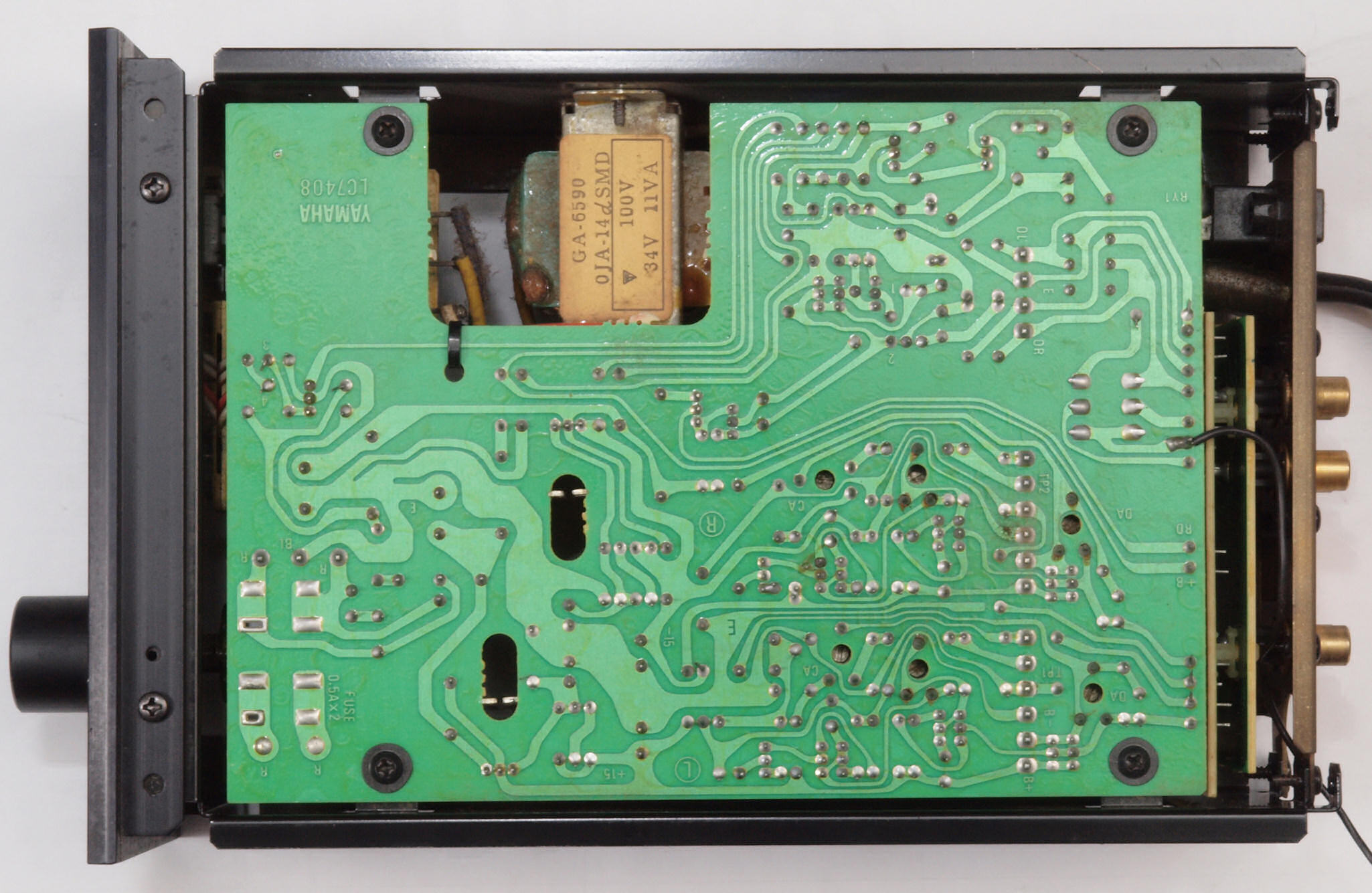

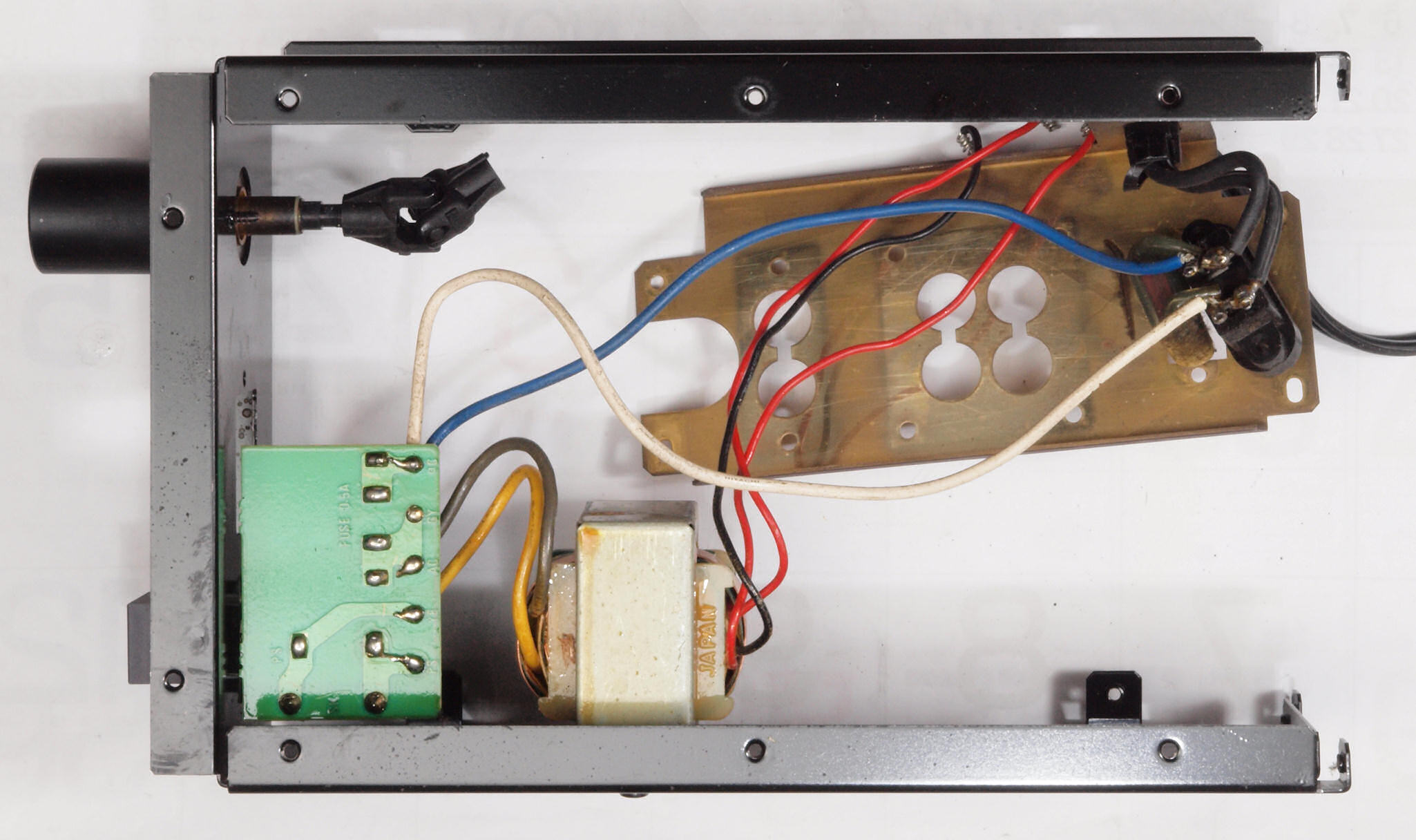

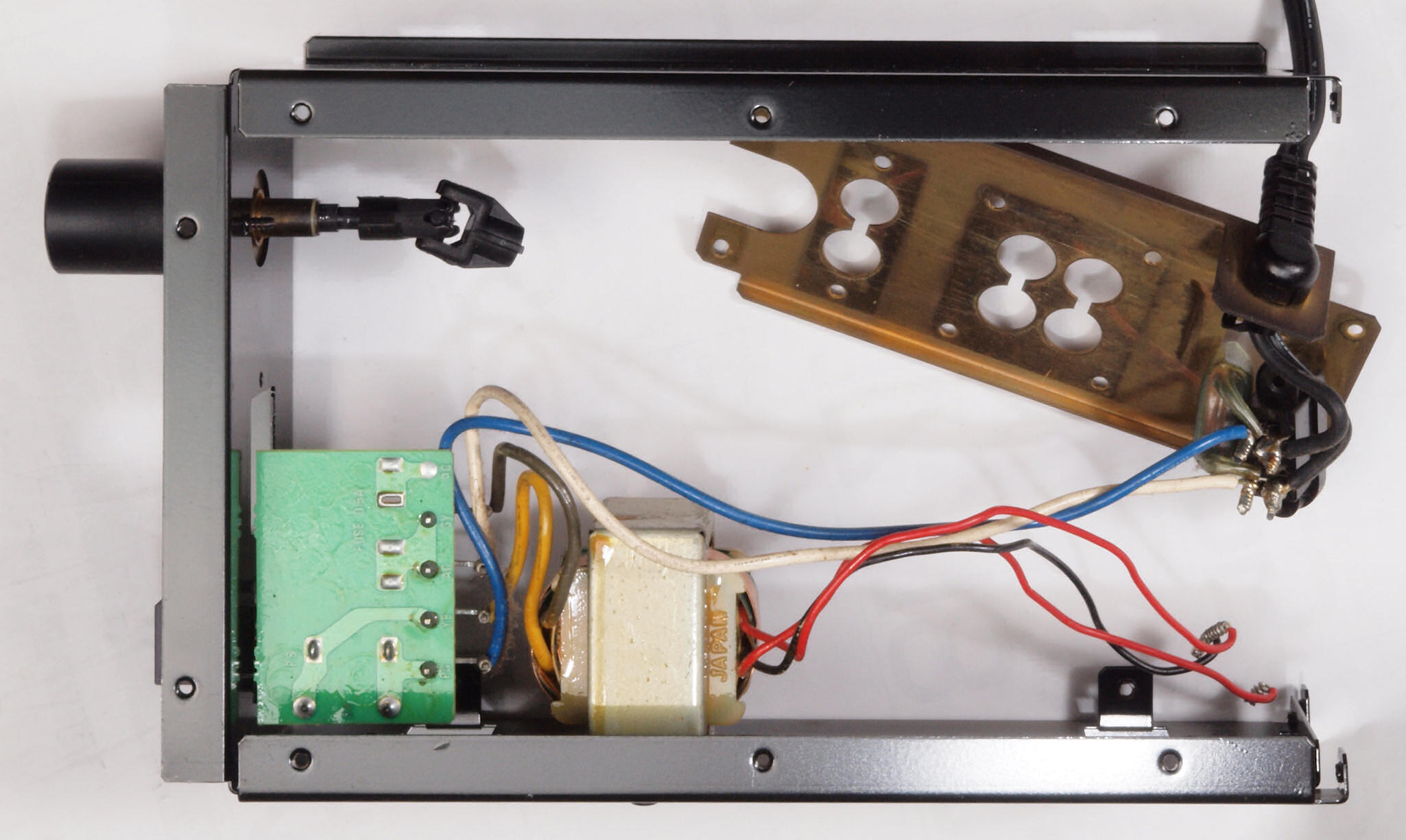

Ａ２６．　点検中　上下カバーを取り、下から見る。

Ａ２７．　点検中　上下カバー、シールドを取り、下から見る。

Ａ２８．　点検中　上下カバー、シールドを取り、下から見る。　ＥＱアンプ・ヤマハオリジナルの出力のフイルムコンデンサーが電解コンデンサーに交換されている。

Ａ２９．　点検中　４号基のＥＱアンプ・ヤマハオリジナルの出力のフイルムコンデンサー。

Ａ２Ａ．　点検中　上下カバー、シールドを取り、下から見る。　トーンアンプ・ヤマハオリジナルの出力のフイルムコンデンサーが電解コンデンサーに交換されている。

Ａ２Ｂ．　点検中　４号器のトーンアンプ・ヤマハオリジナルの出力のフイルムコンデンサー。

Ａ３１．　点検中　電源コード取り付け部。

Ａ３２．　点検中　電源コードを取り、３Pインレットに交換。　FURUTECH　FI-10(Ｇ) 金メッキ使用。

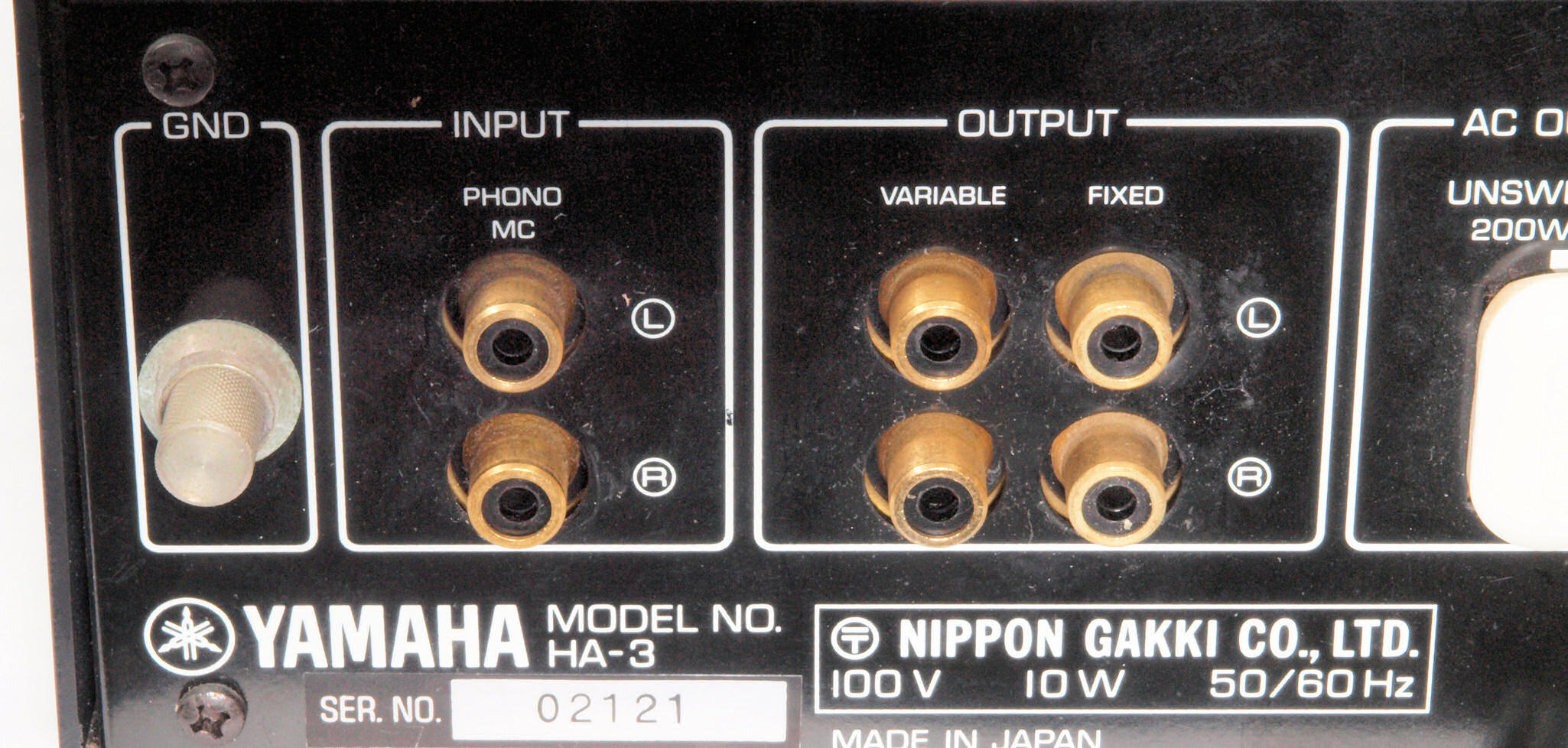

Ａ４１．　点検中　PHONO、TUNER、AUX入力ＲＣＡ端子。

Ａ４２．　点検中　　PHONO、TUNER、AUX入力ＲＣＡ端子。　テフロン絶縁型と交換。

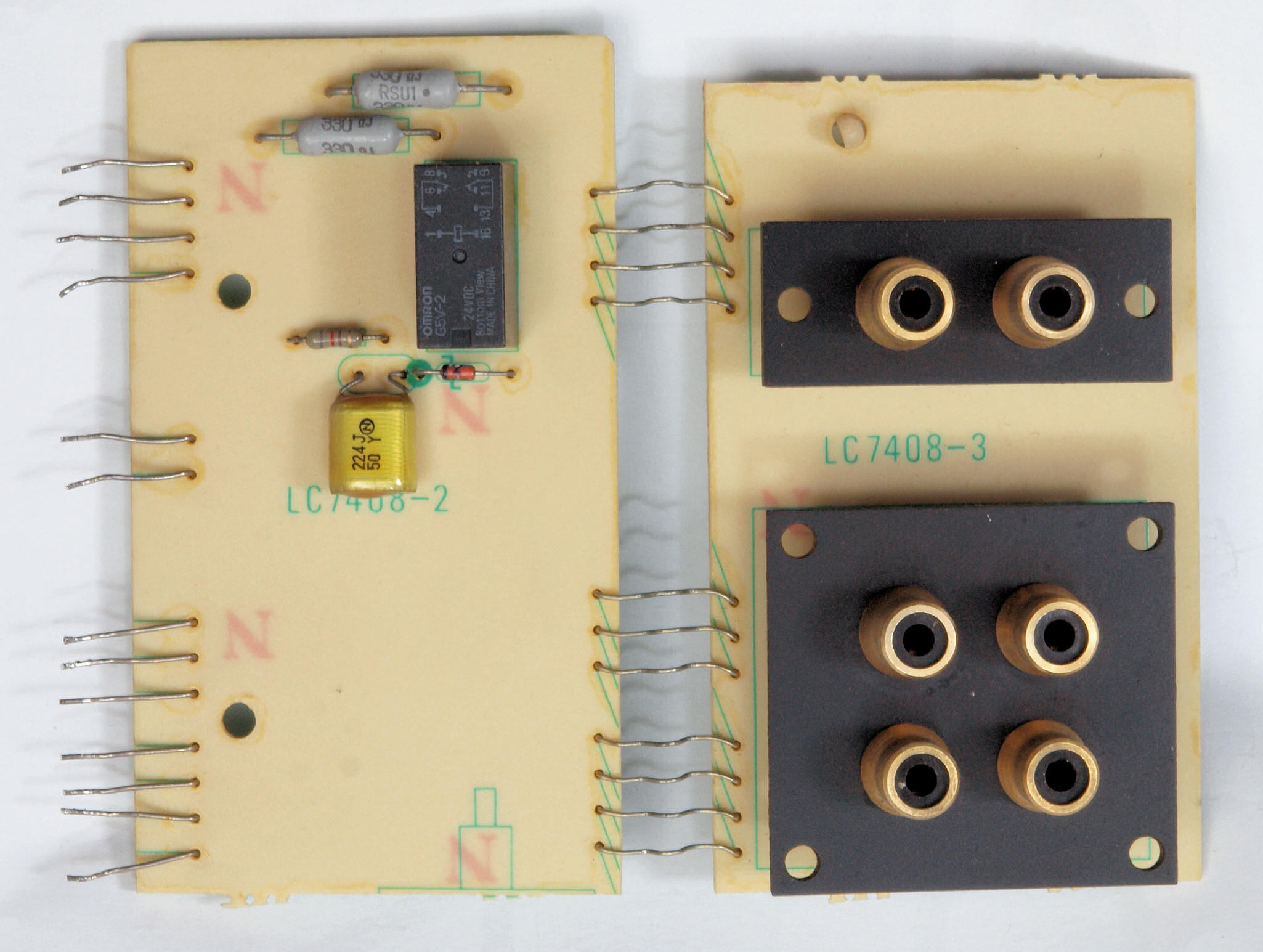

Ａ５１．　点検中　ＴＡＰＥ_入出力、プリ出力ＲＣＡ端子。

Ａ５２．　点検中　ＴＡＰＥ_入出力、プリ出力ＲＣＡ端子。　テフロン絶縁型と交換。

Ａ５３．　点検中　交換するテフロン絶縁製ＲＣＡ端子。　中心電極は円筒状で４つ割方式。

Ａ６１．　点検中　ＷＢＴ製ＲＣＡ端子　ＷＢＴ−０２１０Ｃｕも交換可能。　さらに複雑な構造で「カチ」と差し込み感を与える。

Ａ６２．　点検中　ＷＢＴ製ＲＣＡ端子　ＷＢＴ−０２１０Ａｇも交換可能。。　さらに複雑な構造で「カチ」と差し込み感を与える。

Ａ６３．　点検中　ＷＢＴ製ＲＣＡ端子　ＷＢＴ−０２０１。　さらに複雑な構造で「カチ」と差し込み感を与える。

Ａ６４．　点検中　最近の「ＲＣＡプラグ」の中心電極は２割になっているので接触不良が起きにくい。

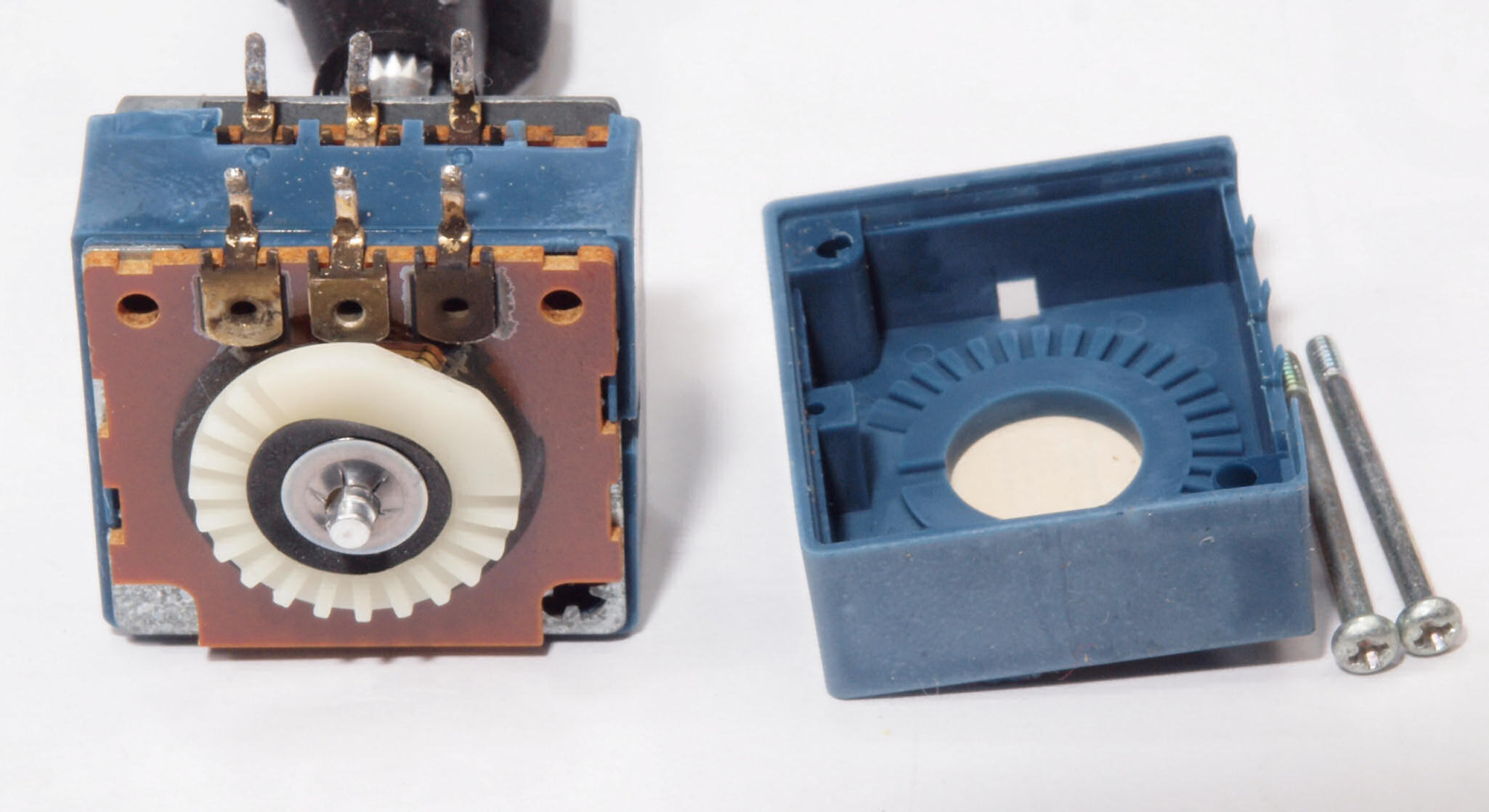

Ａ７１．　点検中　ボリュームストッパーがヒビ割れ。

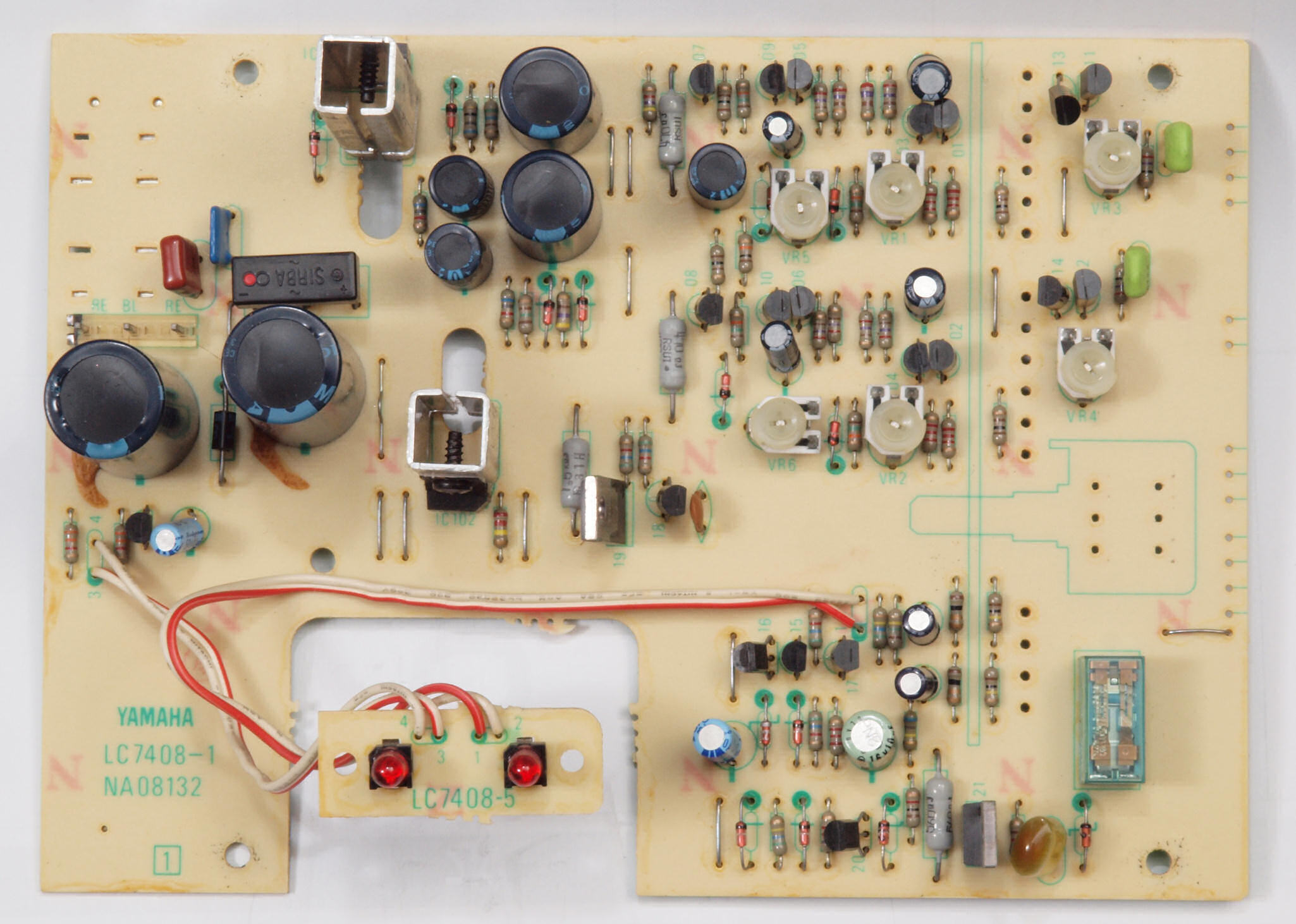

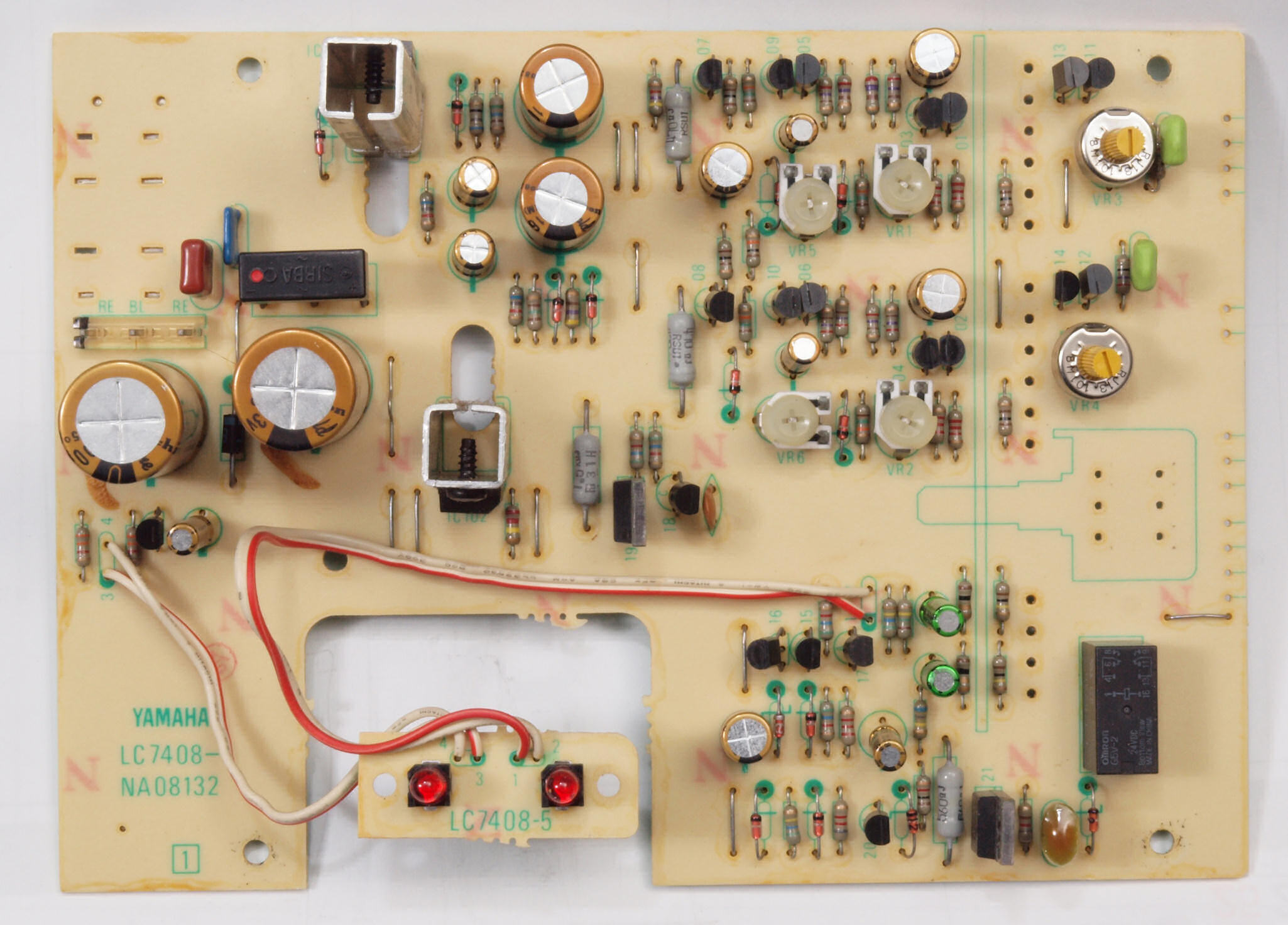

Ｃ．　修理状況 Ｃ１１． 　修理前　ＭＣ−ＡＭＰ基板

Ｃ１２． 　修理後　ＭＣ−ＡＭＰ基板　電解コンデンサー１０個、半固定ＶＲ２個交換

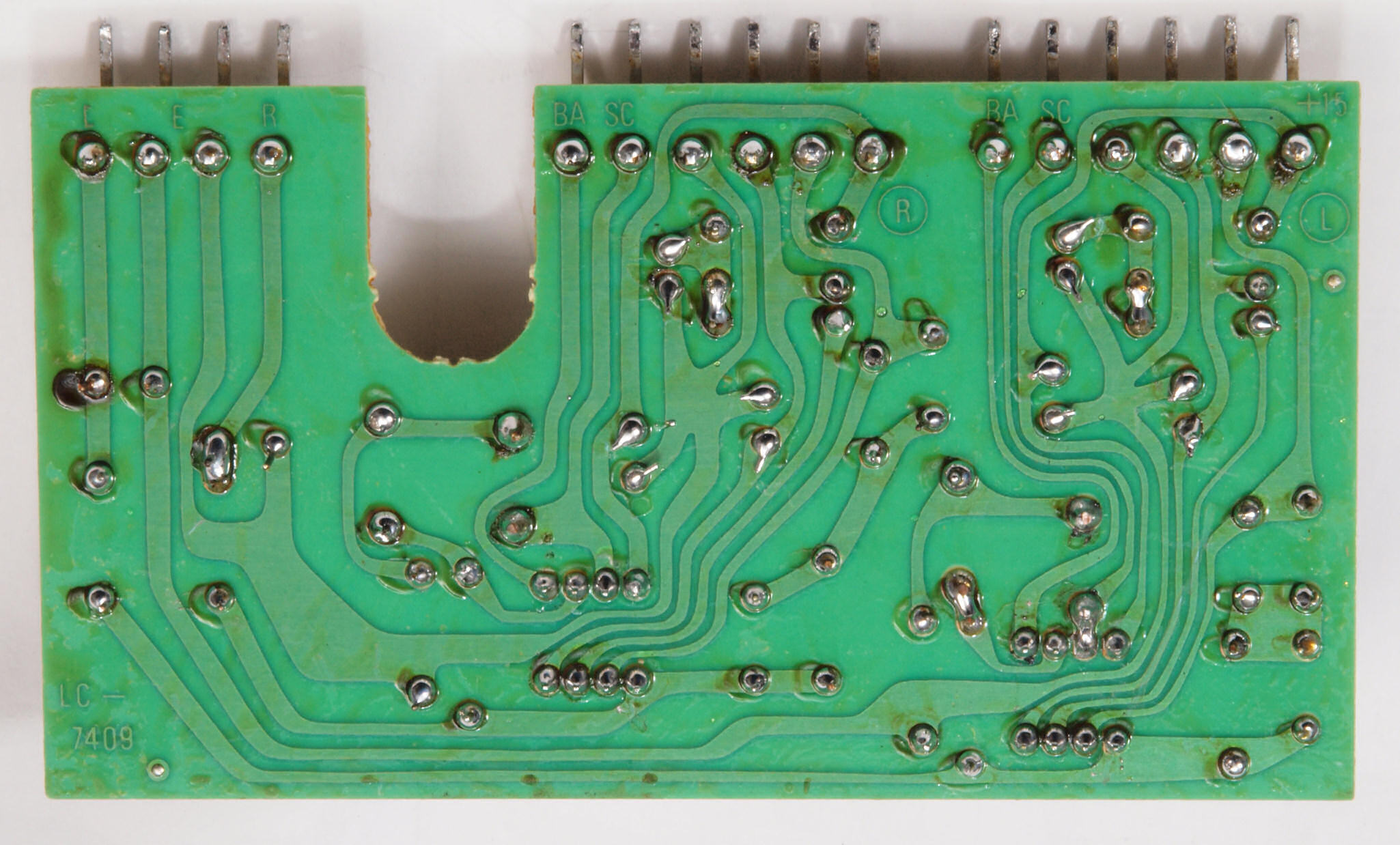

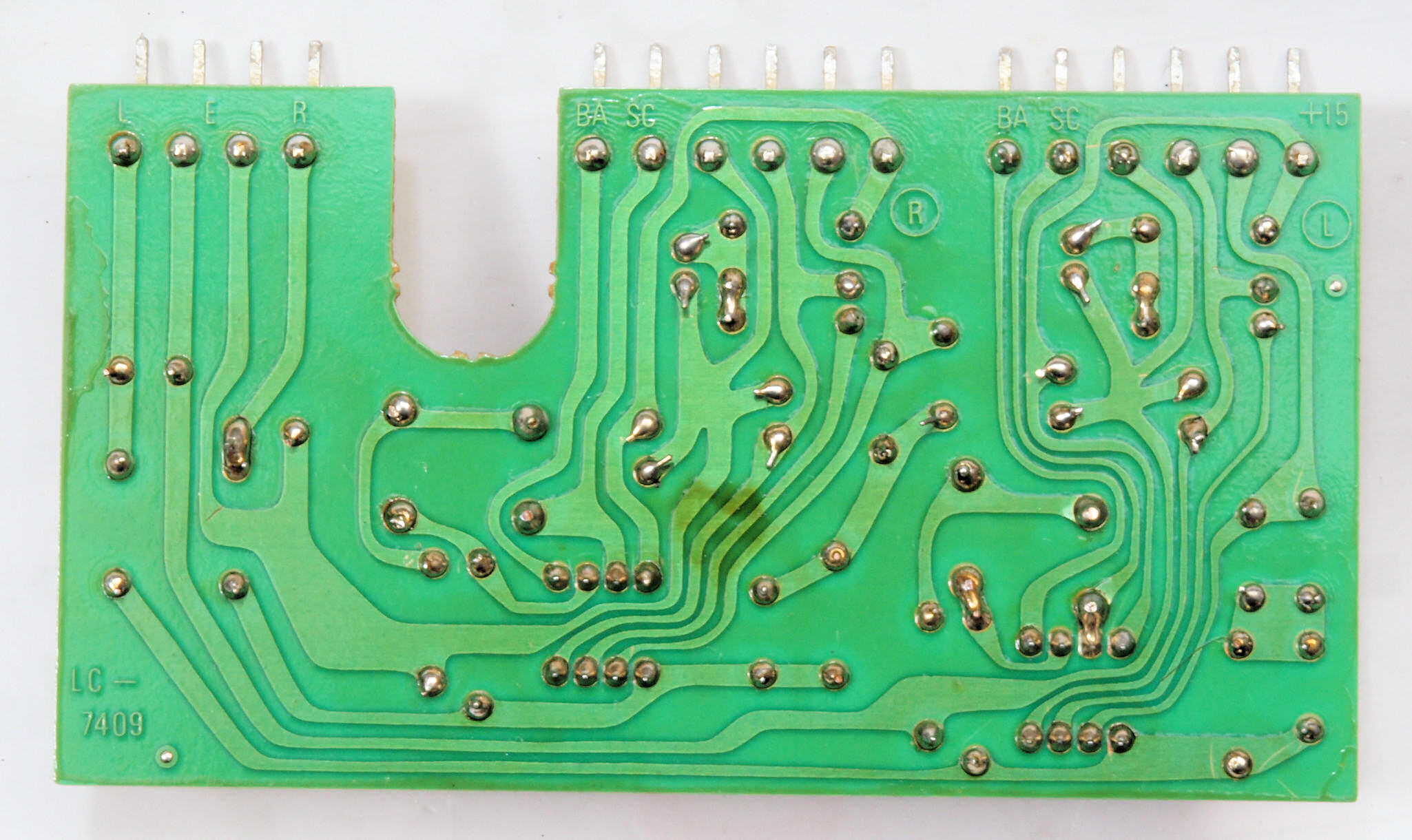

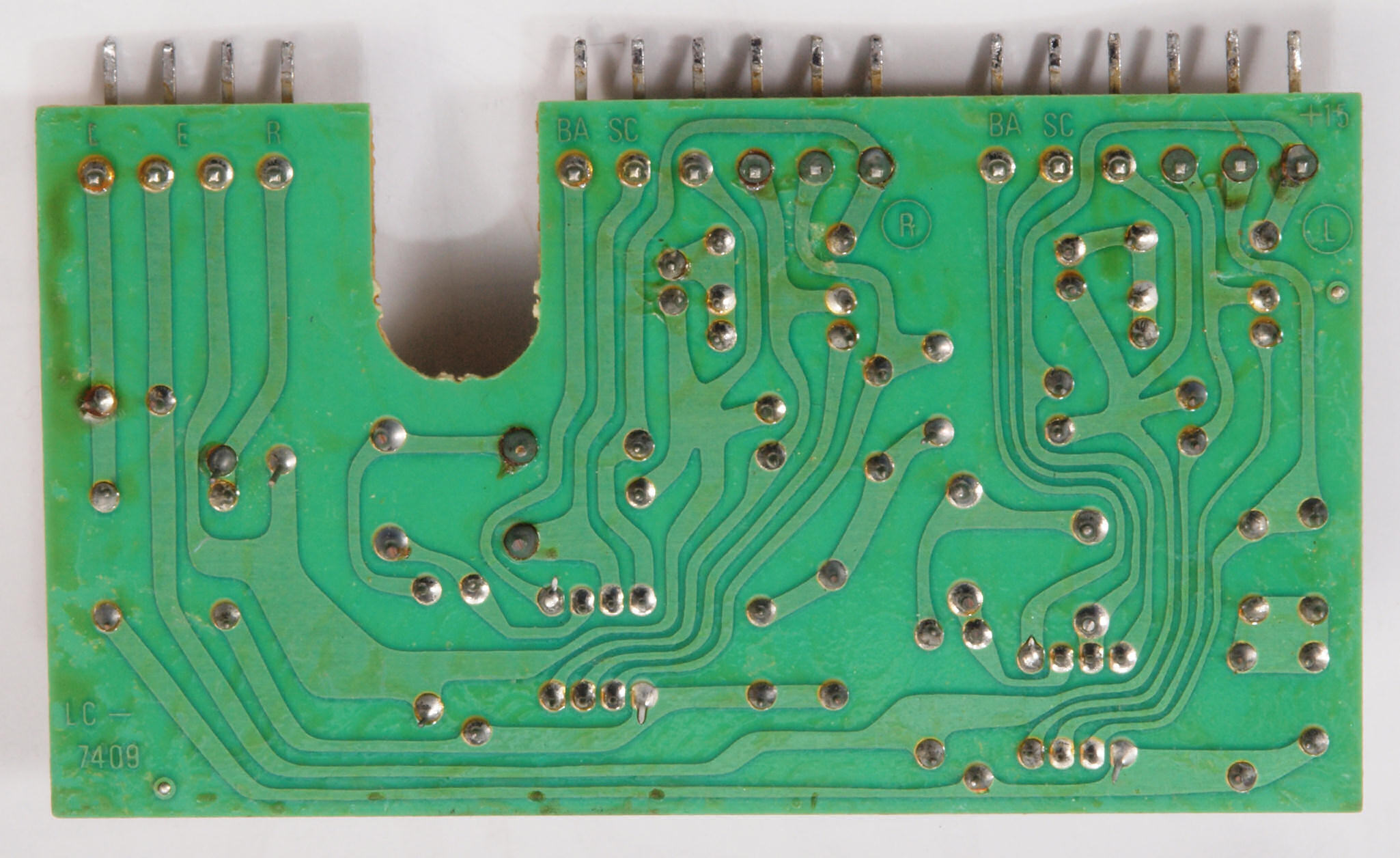

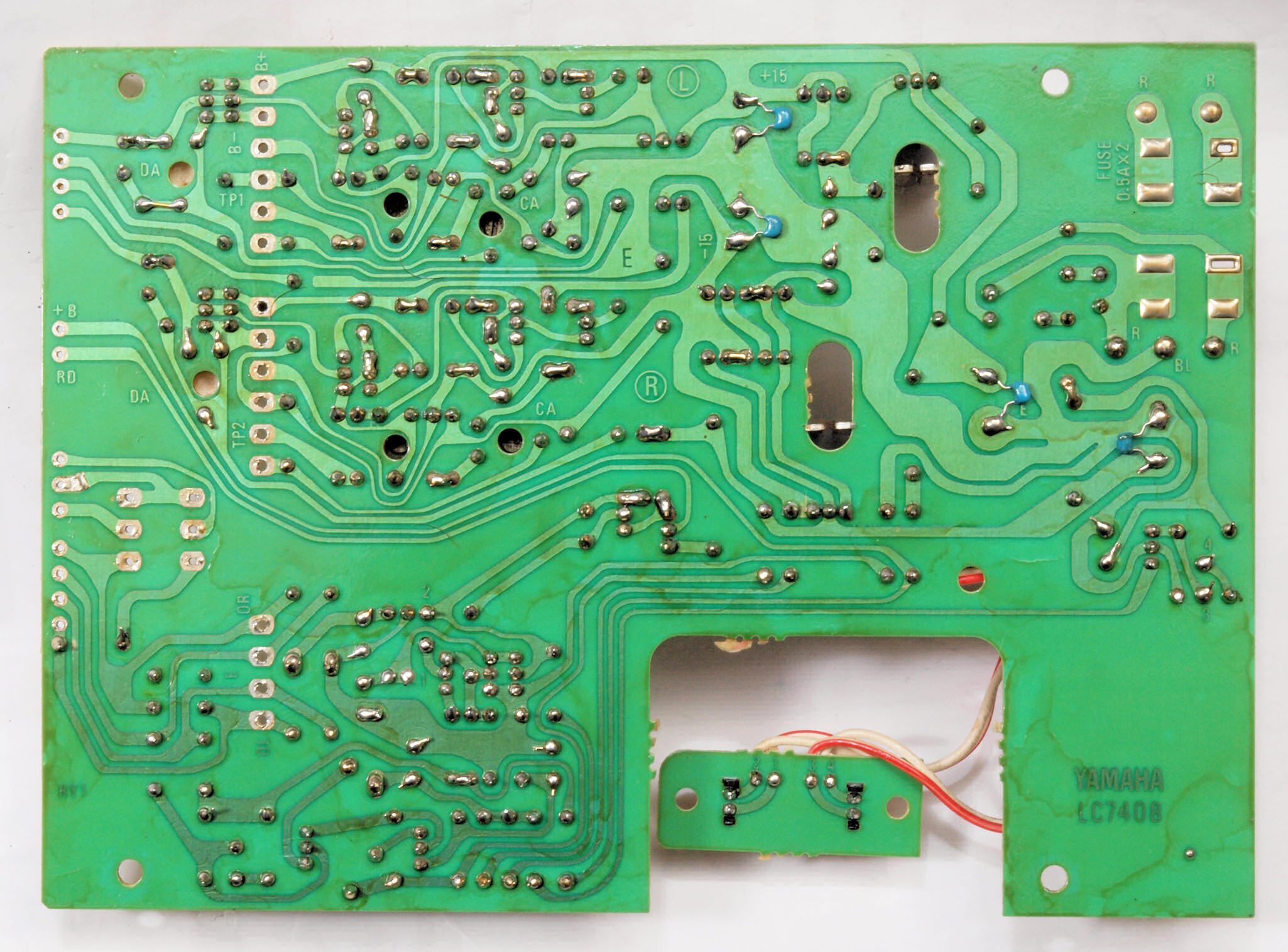

Ｃ１３． 　修理前　ＭＣ−ＡＭＰ基板裏

Ｃ１４． 　修理（半田補正）後　ＭＣ−ＡＭＰ基板裏 。　全ての半田をやり修す。

Ｃ１５． 　完成ＭＣ−ＡＭＰ基板裏。　洗浄後さらに防湿材を塗る。

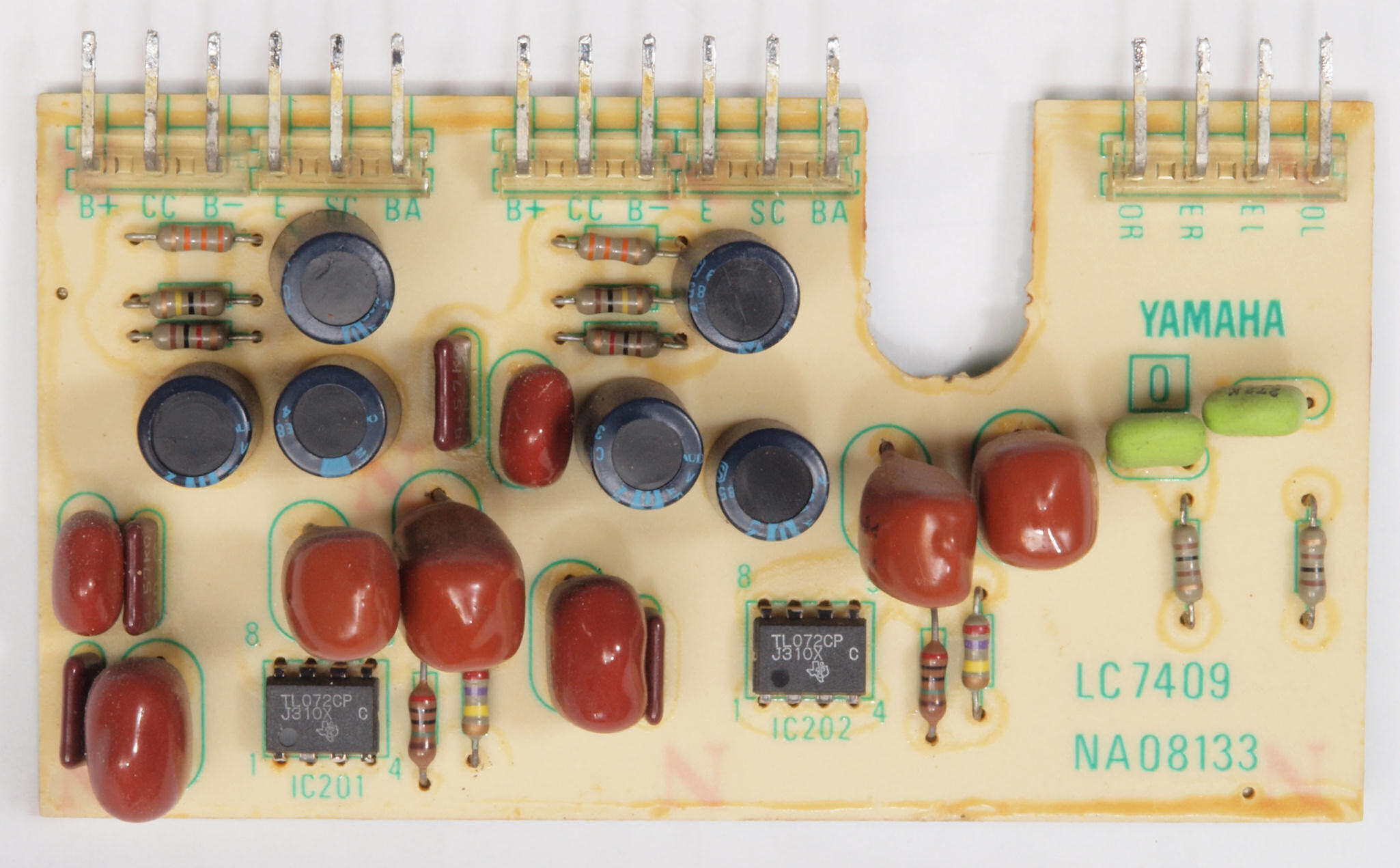

Ｃ２１． 　修理前　Ｒ−ＭＣ−ＡＭＰ基板

Ｃ２３． 　修理前　Ｒ−ＭＣ−ＡＭＰ基板裏

Ｃ２４．　修理（半田補正）後　Ｒ−ＭＣ−ＡＭＰ基板裏。　全ての半田をやり修す。

Ｃ２５．　完成Ｒ−ＭＣ−ＡＭＰ基板裏。　洗浄後さらに防湿材を塗る。

Ｃ３１． 　修理前　Ｌ−ＭＣ−ＡＭＰ基板

Ｃ３３． 　修理前　Ｌ−ＭＣ−ＡＭＰ基板裏

Ｃ３４．　修理（半田補正）後　Ｌ−ＭＣ−ＡＭＰ基板裏。　全ての半田をやり修す。

Ｃ３５．　完成Ｌ−ＭＣ−ＡＭＰ基板裏。　洗浄後さらに防湿材を塗る。

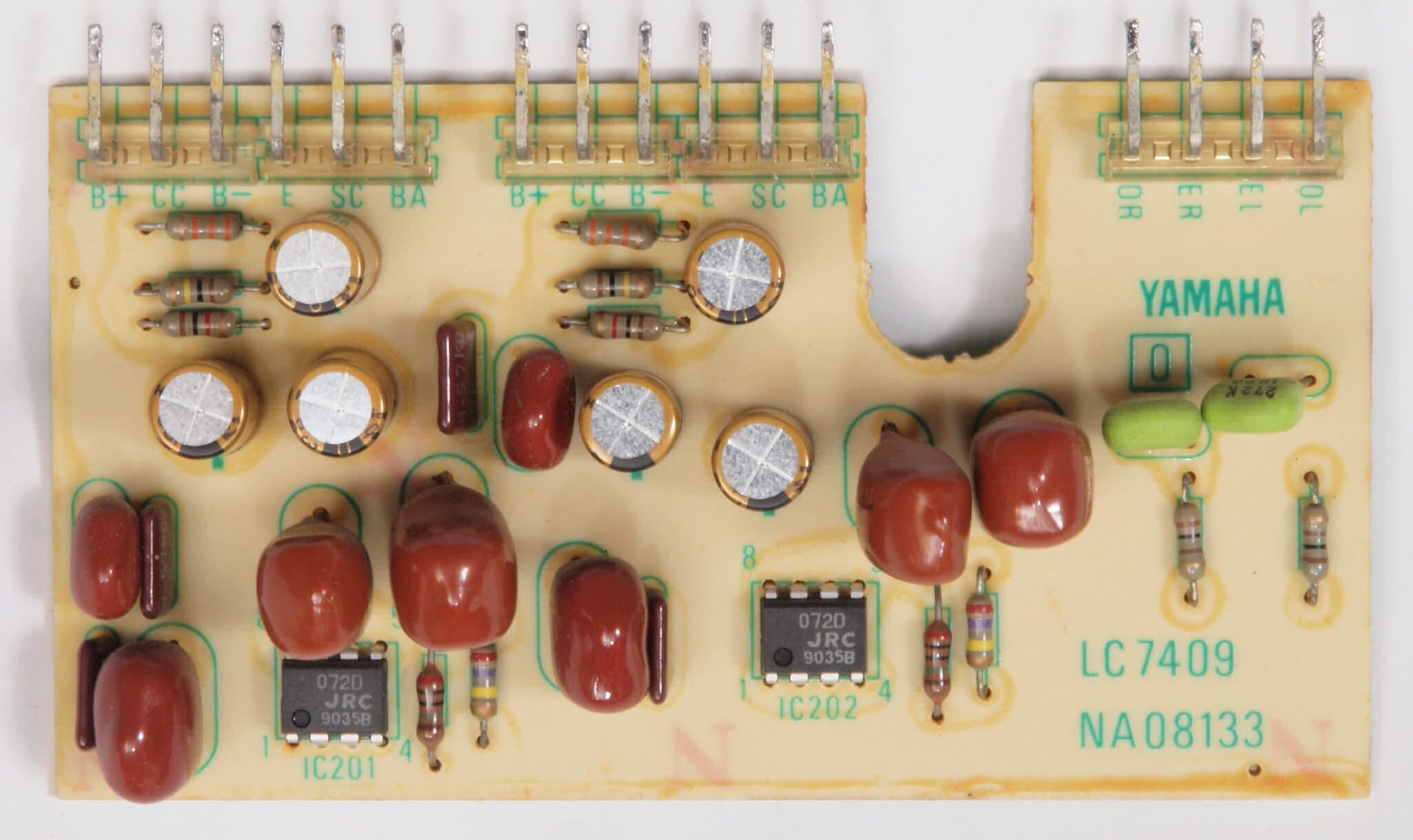

Ｃ４１．　修理前　ＥＱ−ＡＭＰ基板

Ｃ４２．　修理後　ＥＱ−ＡＭＰ基板　電解コンデンサー７個、フイルムコンデンサー１８個、半固定ＶＲ４個交換

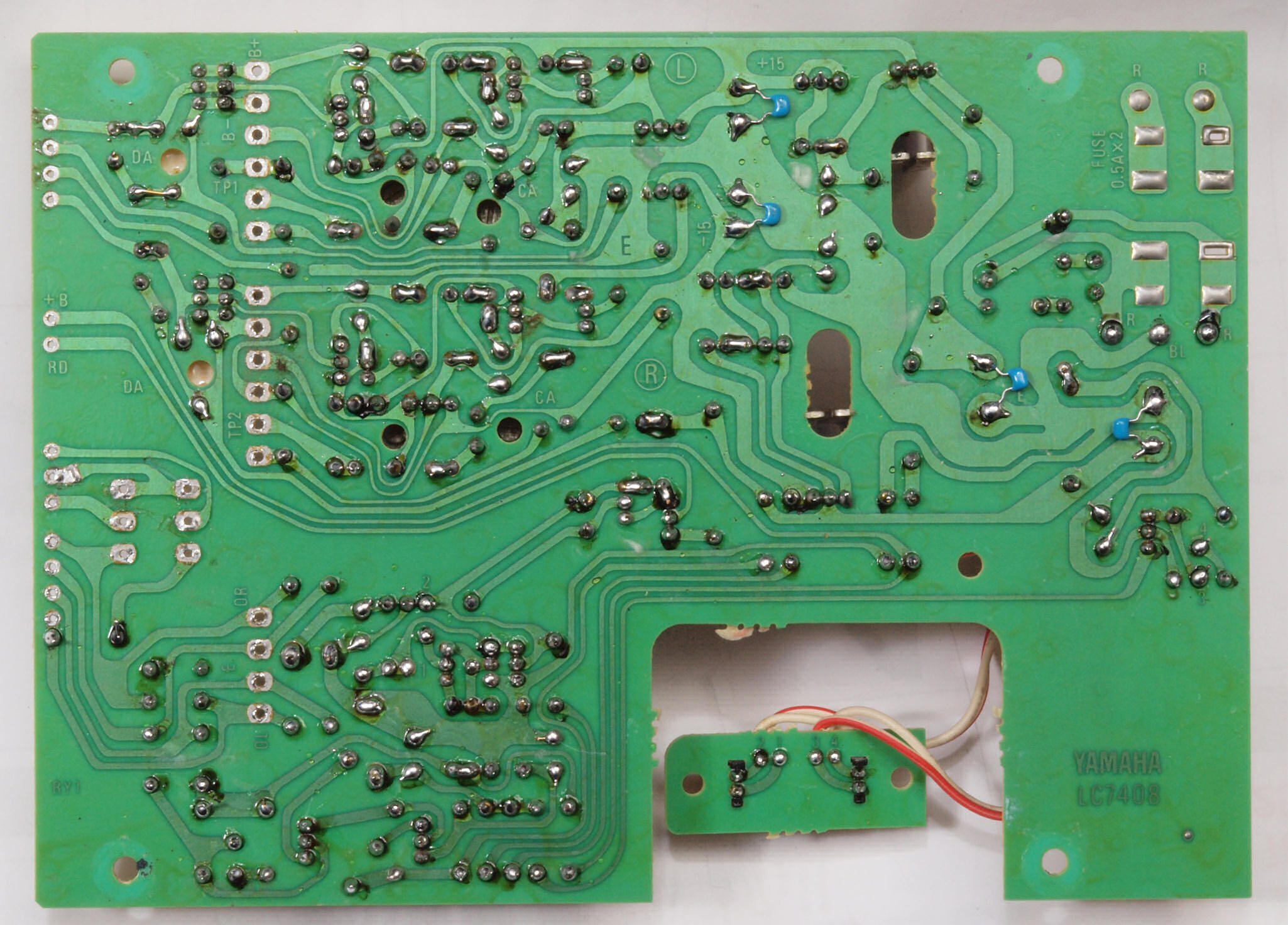

Ｃ４３．　修理前　ＥＱ−ＡＭＰ基板裏

Ｃ４４．　修理（半田補正）後　ＥＱ−ＡＭＰ基板裏。　全ての半田をやり修す。

Ｃ４５．　完成ＥＱ−ＡＭＰ基板裏。　洗浄後さらに防湿材を塗る。

Ｃ４６．　修理前　ＥＱ−ＡＭＰ基板電解コンデンサー固定するトルエン溶媒の接着剤。

Ｃ４７．　修理後　ＥＱ−ＡＭＰ基板。　トルエン溶媒の接着剤を取り去り、コートを塗布後。

Ｃ４８．　修理前　ＥＱ−ＡＭＰ基板電解コンデンサー固定するトルエン溶媒の接着剤２。ジャンパー線を腐食する。

Ｃ４９．　修理後　ＥＱ−ＡＭＰ基板。　トルエン溶媒の接着剤を取り去り、コートを塗布後。

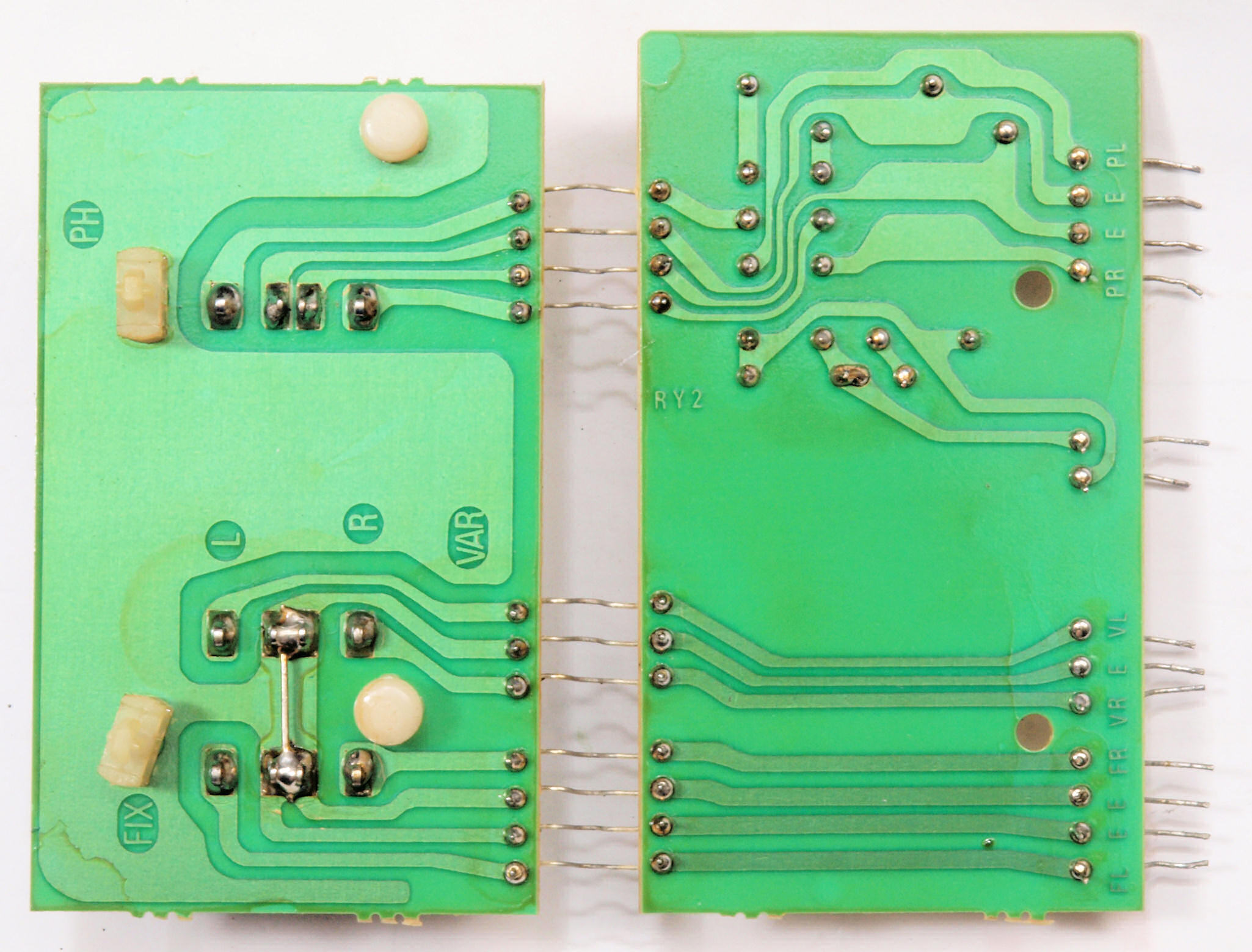

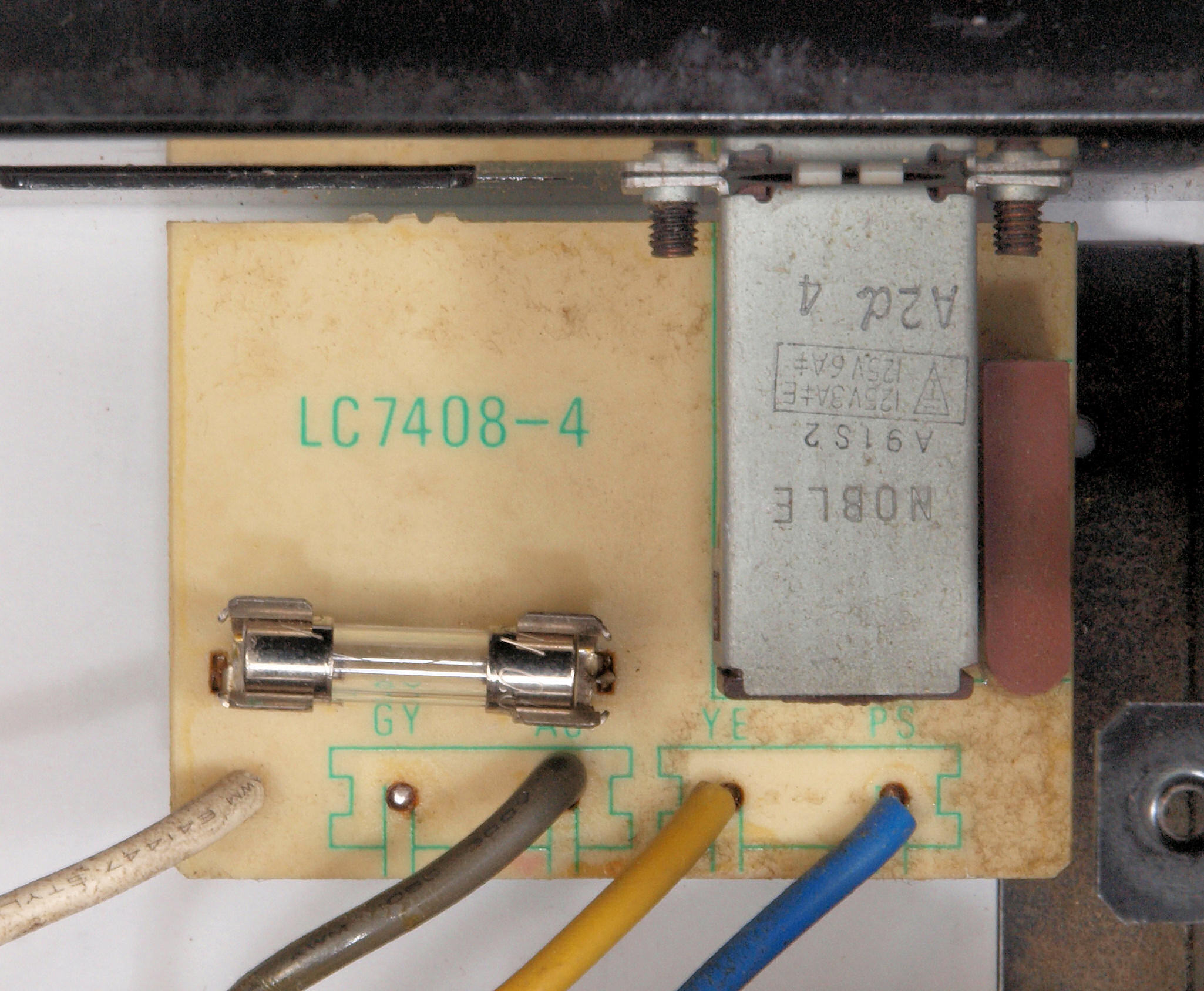

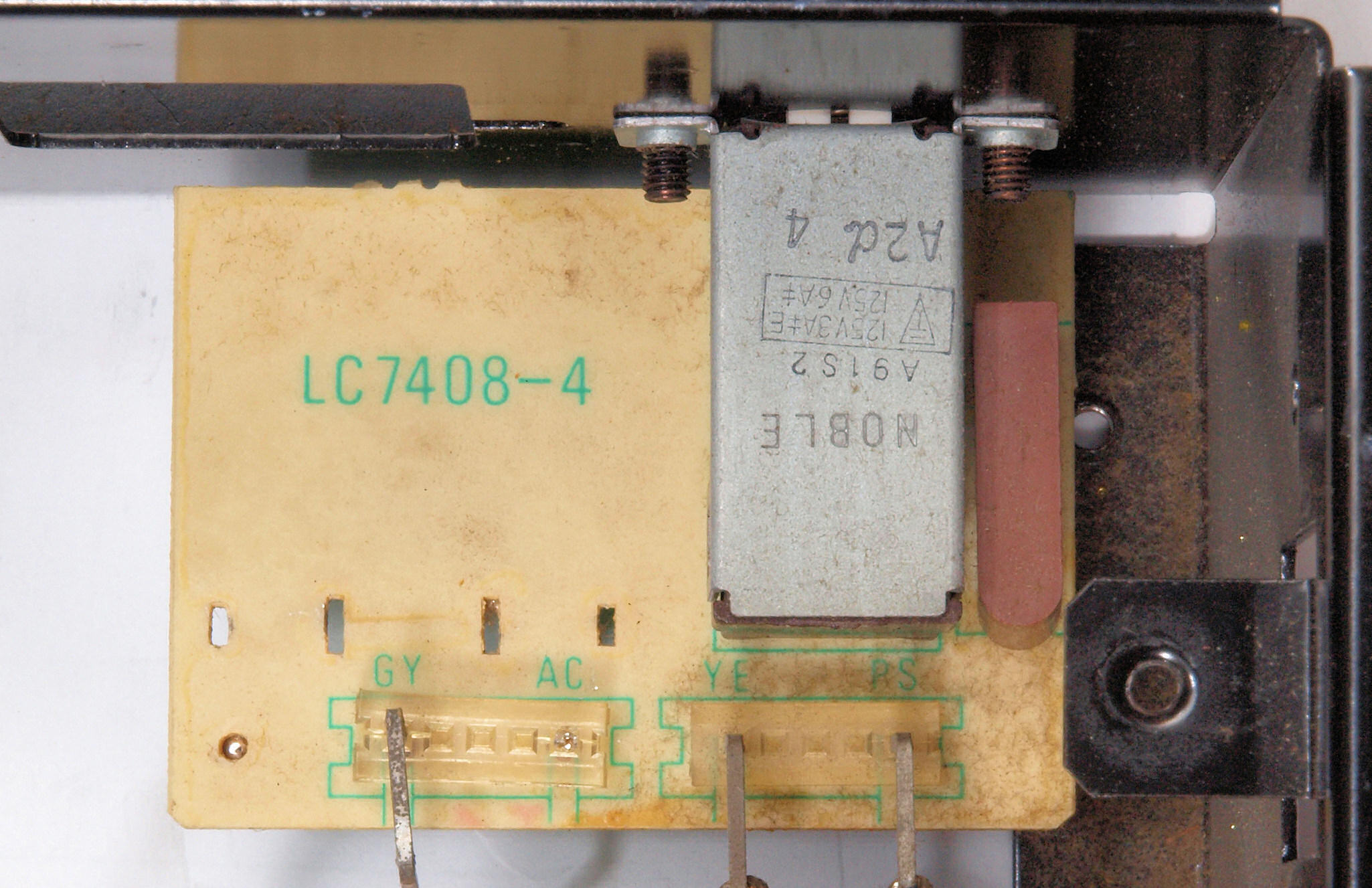

Ｃ５１．　修理前　整流基板。　前回の修理で電源入・切時の出力制御リレー取り外し。

Ｃ５２．　修理後　整流基板　電解コンデンサー４個交換、リレー３個修理

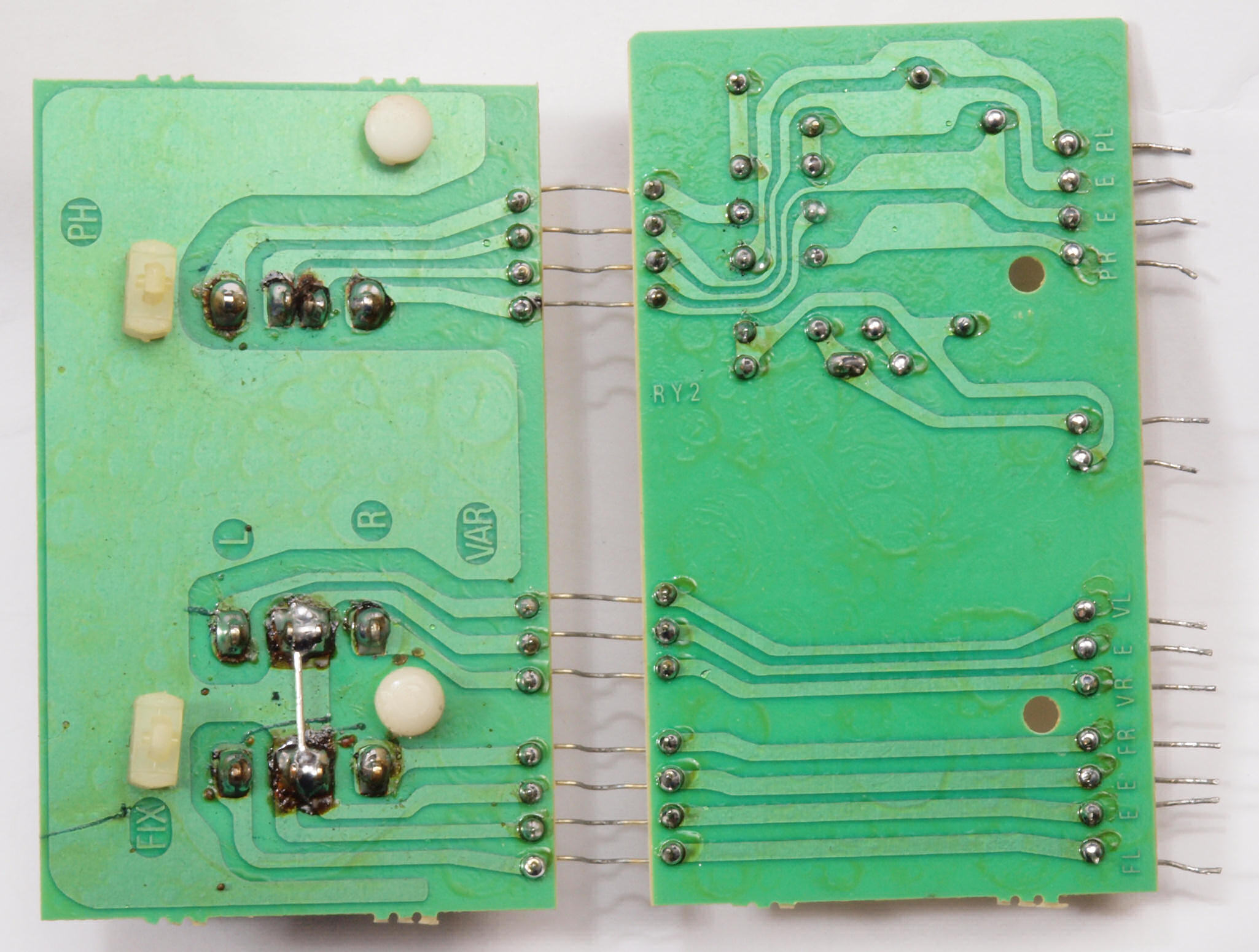

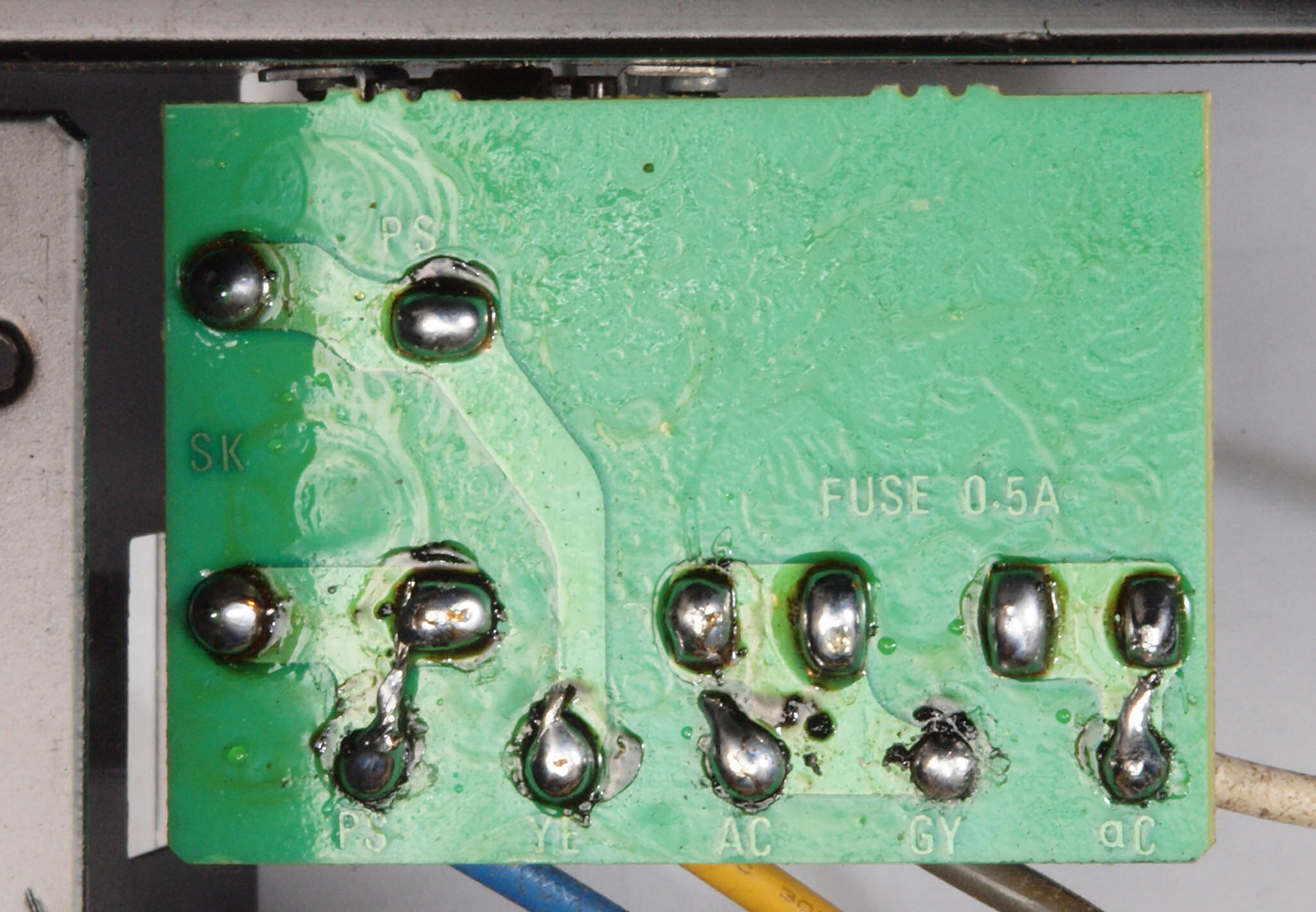

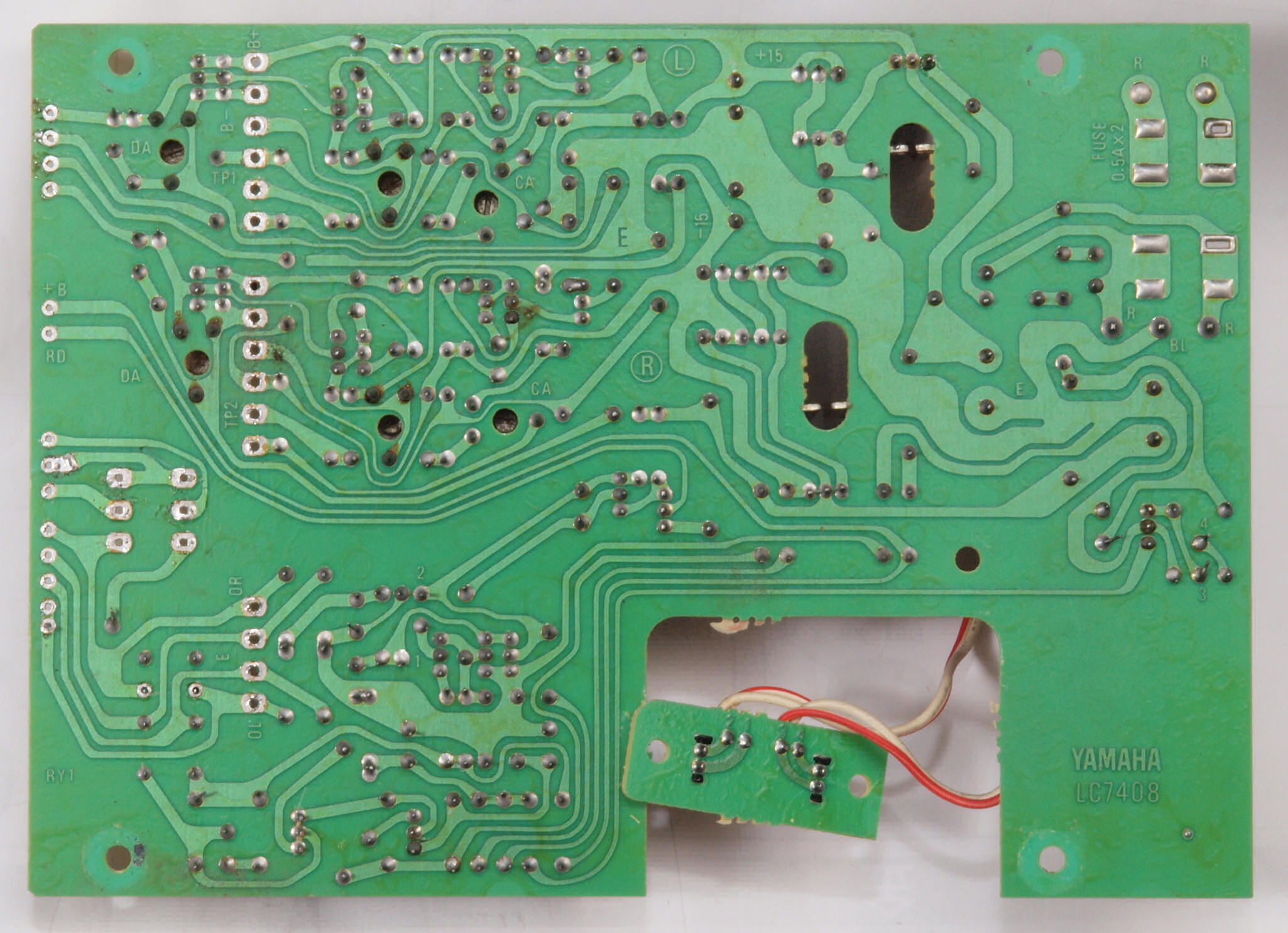

Ｃ５３．　修理前　整流基板裏

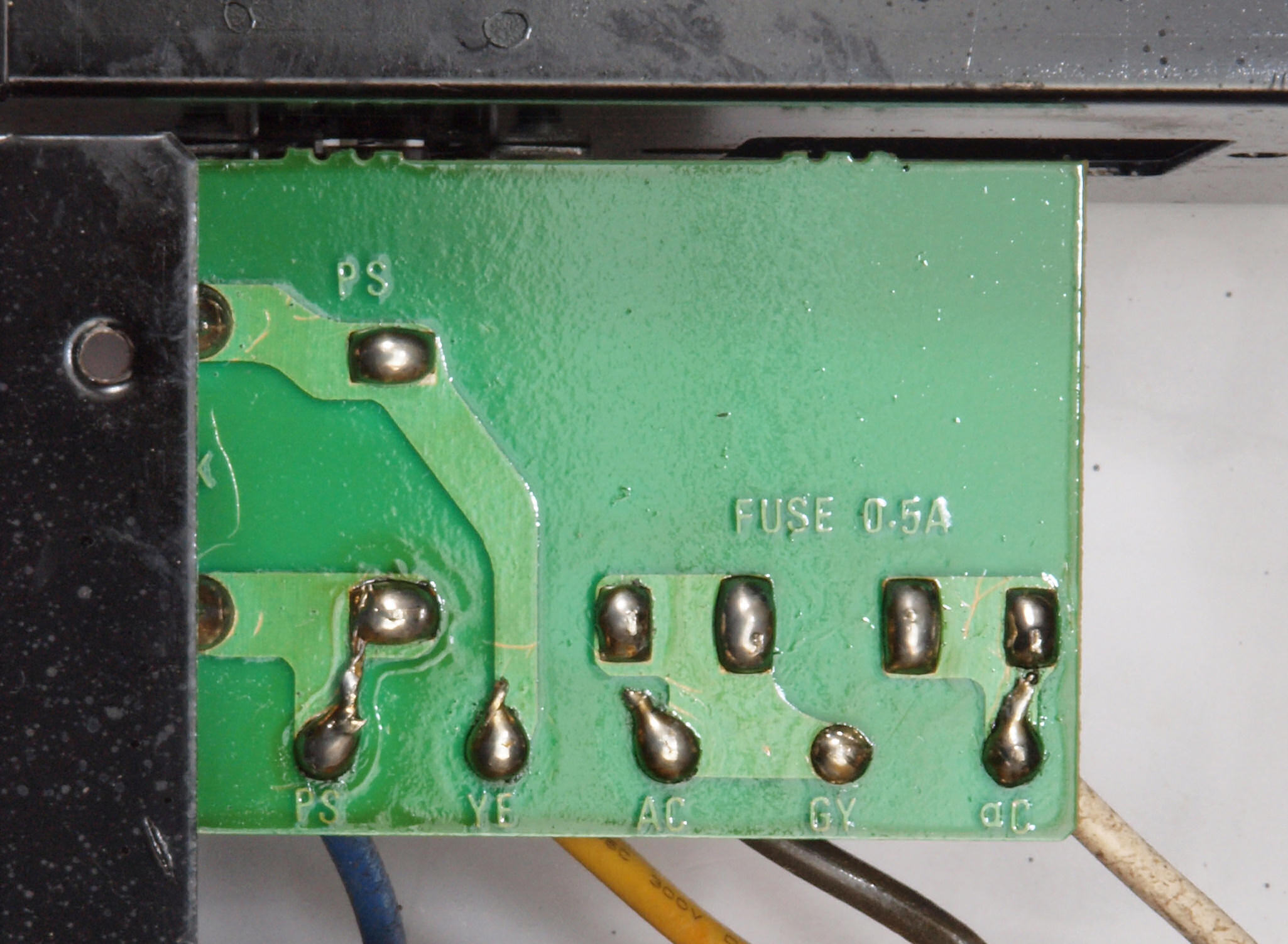

Ｃ５４．　修理（半田補正）後　整流基板裏。　全ての半田をやり修す。フイルムコンデンサー２個追加。

Ｃ５５．　完成整流基板裏。　洗浄後さらに防湿材を塗る。

Ｃ５６．　修理前　整流基板電解コンデンサー固定するトルエン溶媒の接着剤２。ジャンパー線を腐食する。

Ｃ５７．　修理後　整流基板。　トルエン溶媒の接着剤を取り去り、コートを塗布後。

Ｃ６１．　修理前　定電圧基板

Ｃ６２．　修理後　定電圧基板　電解コンデンサー９個、フイルムコンデンサー２個、半固定ＶＲ２個交換。

Ｃ６３．　修理前　定電圧基板裏

Ｃ６４．　修理（半田補正）後　定電圧基板裏。　全ての半田をやり修す。

Ｃ６５．　完成定電圧基板裏。　洗浄後さらに防湿材を塗る。

Ｃ７１．　修理前　ＴｏｎｅＣｏｎｔｒｏｌ基板

Ｃ７２．　修理後　ＴｏｎｅＣｏｎｔｒｏｌ基板。　電解コンデンサー２個、フイルムコンデンサー２個、半固定ＶＲ２個交換

Ｃ７３．　修理前　ＴｏｎｅＣｏｎｔｒｏｌ基板裏

Ｃ７４．　修理（半田補正）後　ＴｏｎｅＣｏｎｔｒｏｌ基板裏 。　全ての半田をやり修す。

Ｃ７５．　完成ＴｏｎｅＣｏｎｔｒｏｌ基板裏。　洗浄後さらに防湿材を塗る。

Ｃ７６．　メインＶＲ点検・清掃

Ｃ８１．　修理前　PHONO、TUNER、AUX入力ＲＣＡ端子。

Ｃ８２．　修理（交換）後　PHONO、TUNER、AUX入力ＲＣＡ端子。

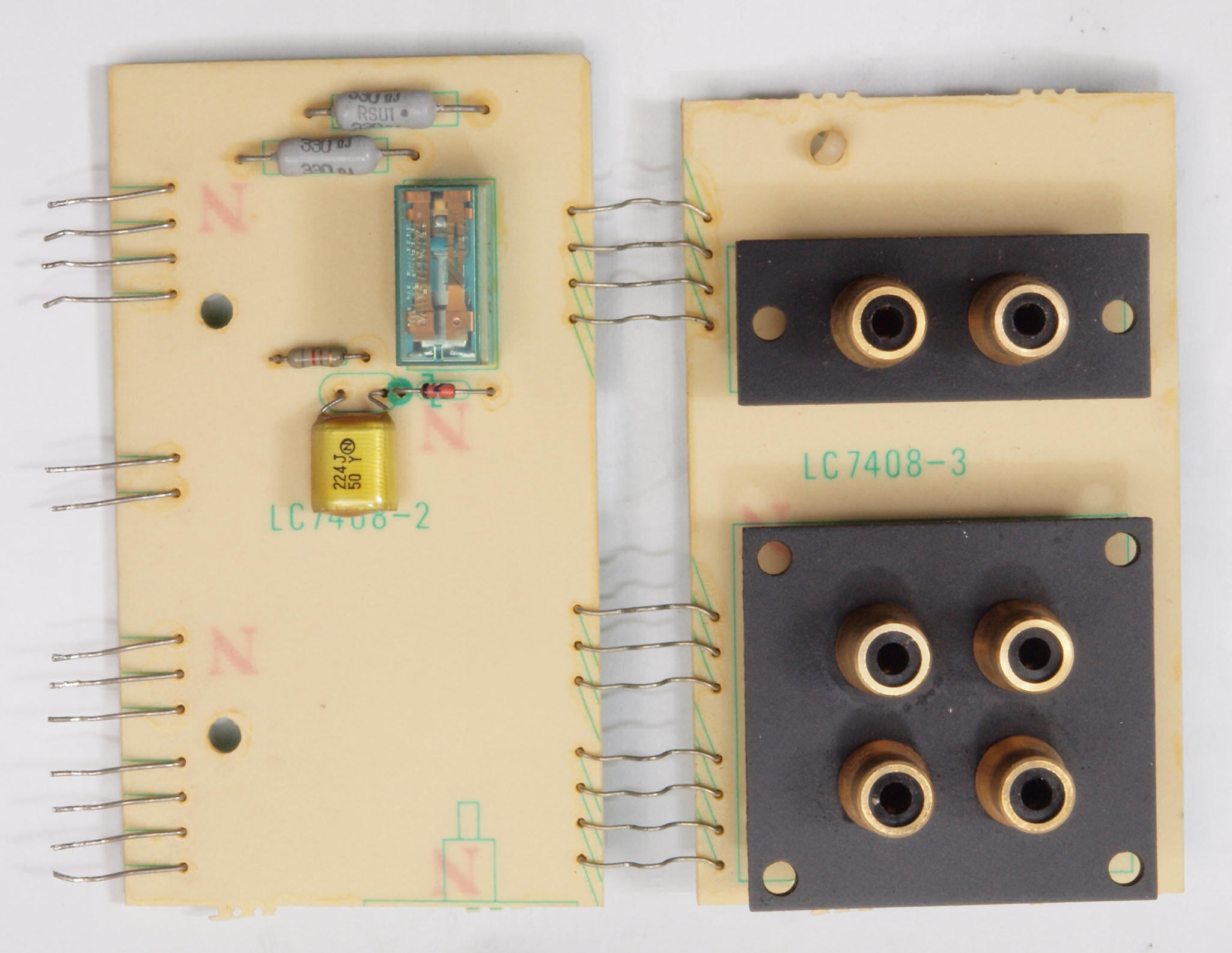

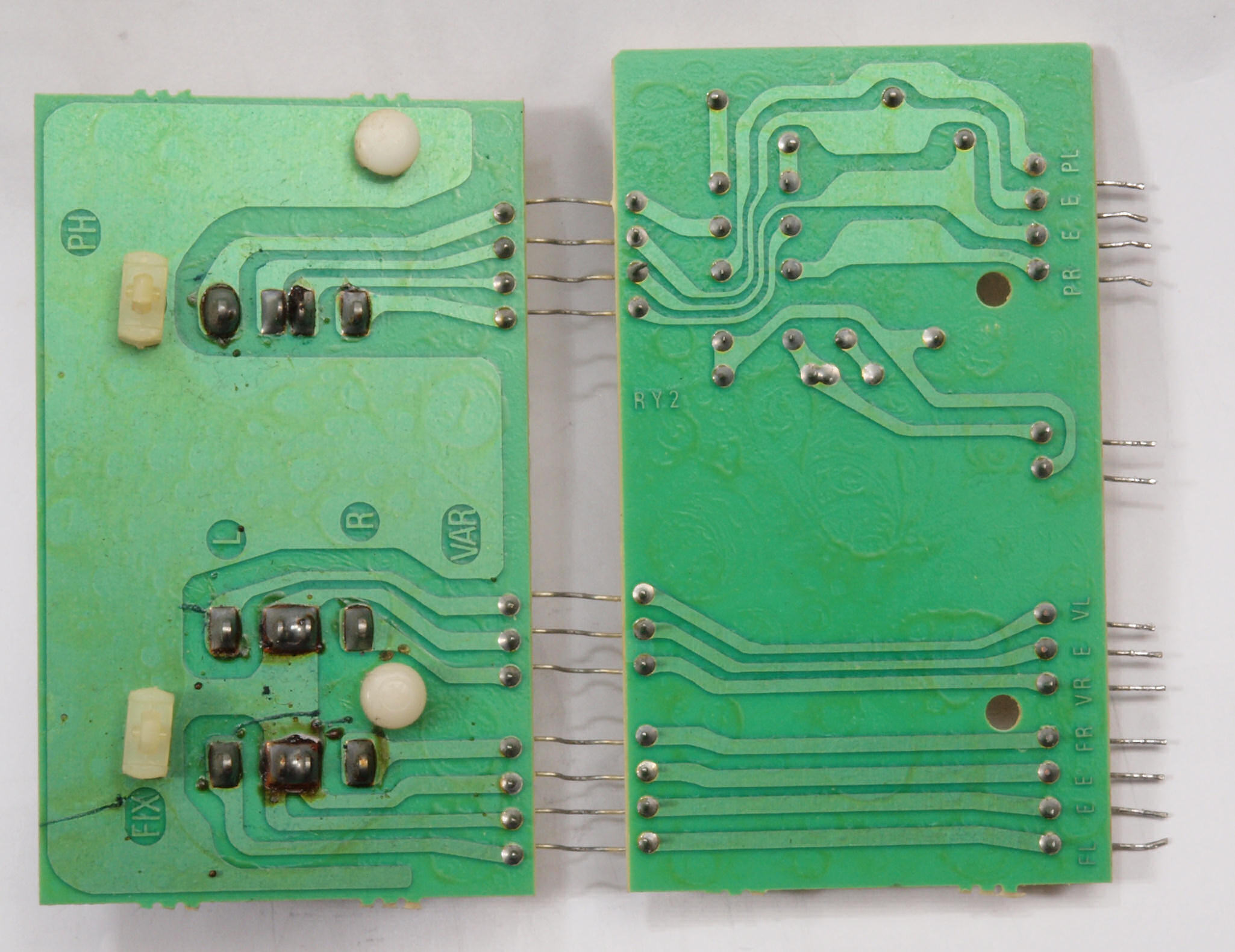

Ｃ９１．　修理前　ＴＡＰＥ_入出力、プリ出力ＲＣＡ端子。

Ｃ９２．　修理（交換）後　ＴＡＰＥ_入出力、プリ出力ＲＣＡ端子。

Ｃ９３．　修理（交換）中　交換ＲＣＡ端子への配線。 　　　　　　　　　　　　　　　電線の先を折り返し、端子への接触面積を広げる、ハンダは固定用。

Ｃ９４．　修理（交換）中　交換ＲＣＡ端子への配線、拡大。 　　　　　　　　　　　　　　　電線の先を折り返し、端子への接触面積を広げる、ハンダは固定用。

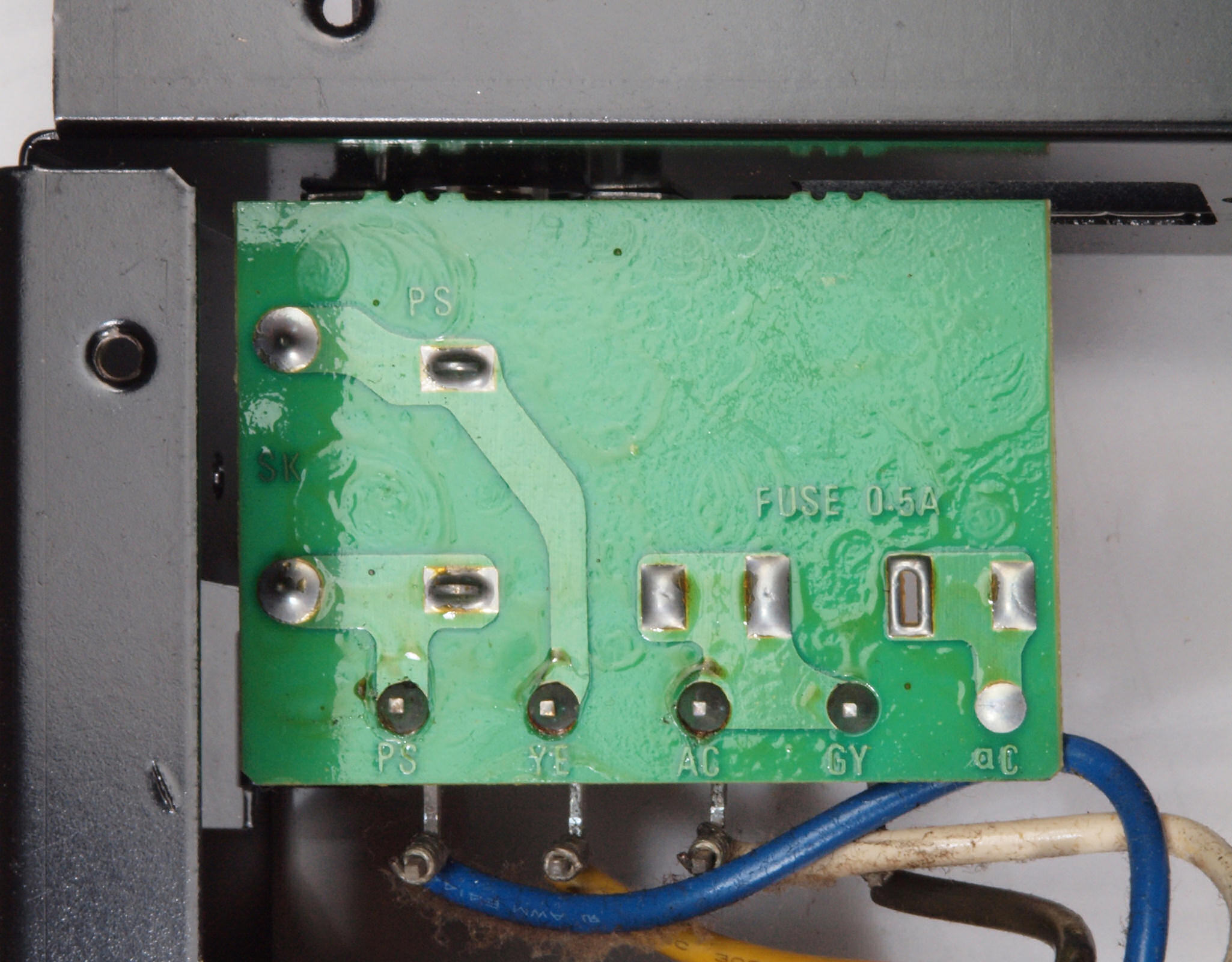

ＣＡ１．　修理前　電源コード取り付け部。

ＣＡ２．　修理（加工）中　Ｐインレット取り付け穴を開ける、ハンドツールなので時間がかかる。

ＣＡ３．　修理（交換）後　電源コードを取り、３Pインレットに交換。

ＣＡ４．　修理（交換）後　３Ｐインレット裏の配線。　アースはしっかりと取る。

ＣＢ１．　リードリレーの修理中。　下にあるのが交換する素子。

ＣＢ２．　リードリレーの修理後。　下にあるのが交換すした素子。

ＣＣ１．　パネル清掃

ＣＣ２．　修理前　ボリュームストッパーがヒビ割れ。

ＣＣ３．　修理後　ボリュームストッパーがヒビ割れ。割れをスズメッキ線で防止し、更に接着する。

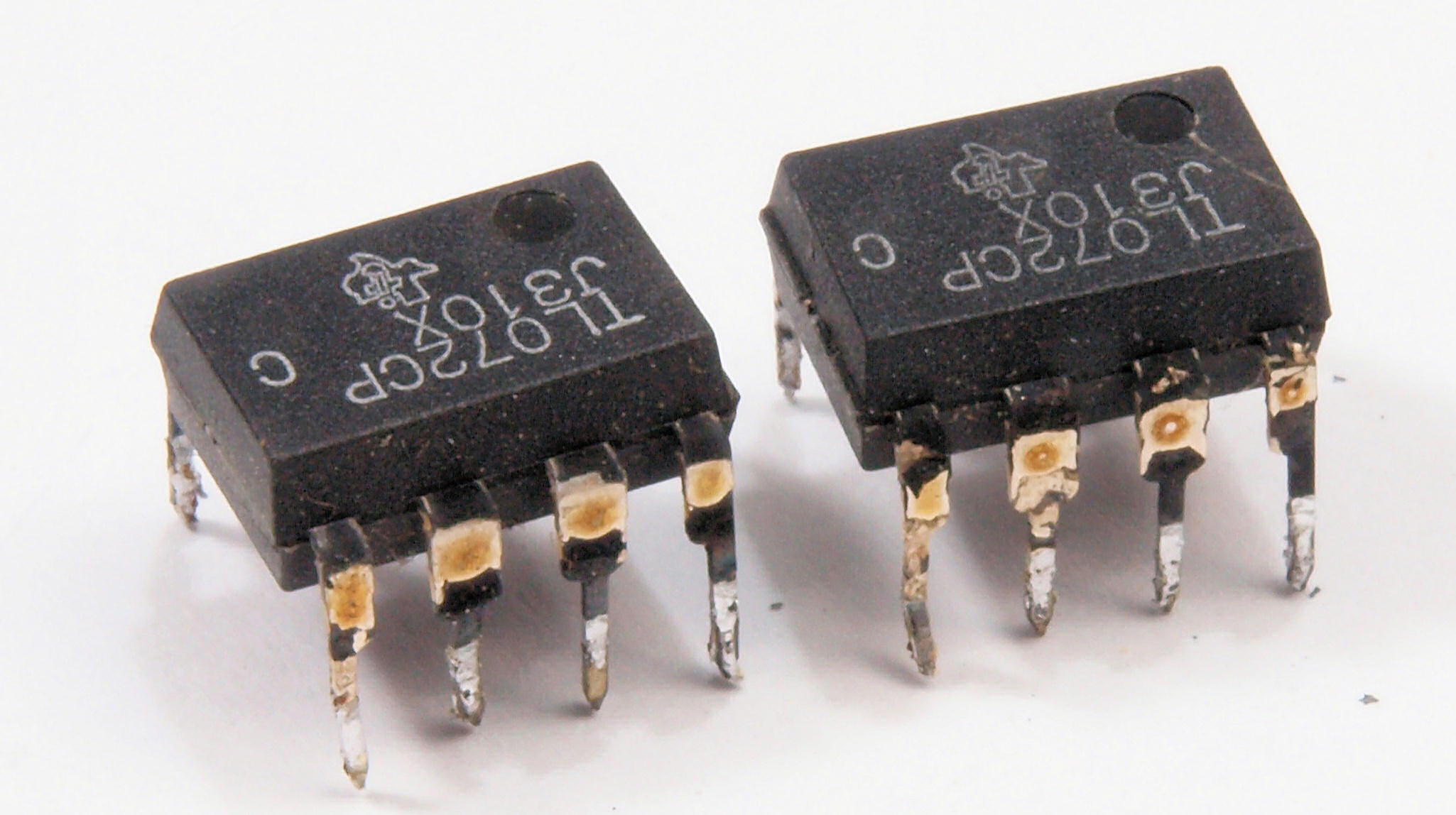

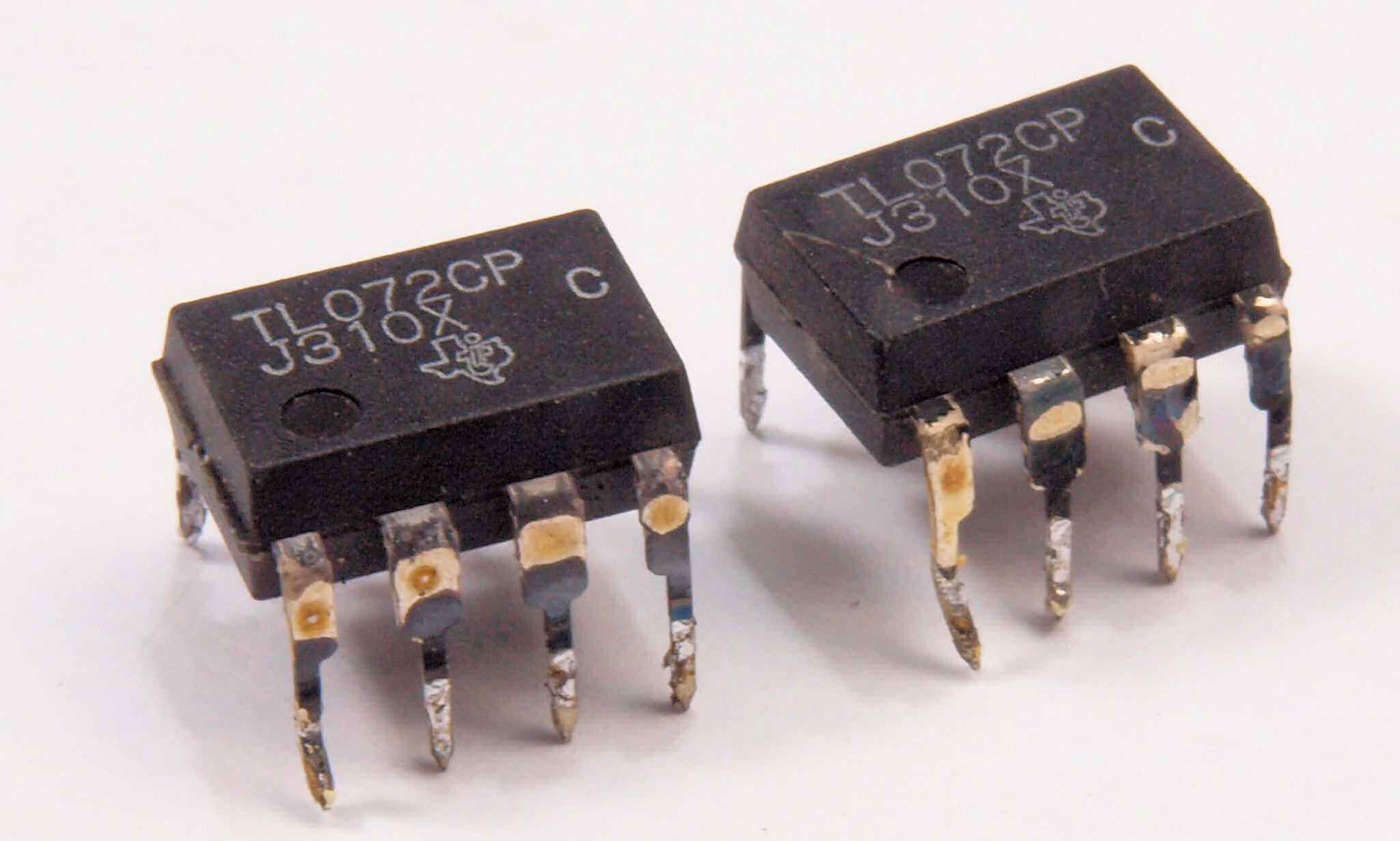

ＣＤ１．　交換部品

ＣＤ２．　交換部品、液漏れした電解コンデンサー。

ＣＤ３．　交換部品、ブロック電解コンデンサー比較。左付いていた＝６８０μ／６３ＷＶ、交換する右＝４７００μ／６３ＷＶ。

ＣＥ１．　修理前　上から

ＣＥ２．　修理後　上から

ＣＥ３．　修理前　下から

ＣＥ４．　修理（半田補正）後　下から

ＣＥ５．　修理（洗浄後）後　下から

ＣＥ６．　完成、後から見る。　綺麗なお尻で帰ります。

Ｅ．　調整・測定。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｅ０．　出力・歪み率測定・調整。 　　　　「見方」。 　　　上段中　右側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　上段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ８２０２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段中　左側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　下段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ６０６２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段左端　オーディオ発振器　ＶＰ−７２０１Ａ　より５０Ｈｚ〜１００ｋHｚの信号を出し（歪み率＝約０．００３％）、ATT＋分配器を通し、ＡＭＰに入力。 　　　　　　　　　　よって、ダイアル設定出力レベルより低くなります。測定機器の仕様や整備の様子はこちら、「ＶＰ−７７２３Ｂ」「ＶＰ−７２０１Ａ」。 FFT画面の見方はこちら。

Ｅ１１．　ＡＵＸ_５０Ｈｚ入力、Ｒ側出力電圧＝２Ｖ、　０．００２８８％歪み。 　　　　　　　　　　　　 　　　　Ｌ側出力電圧＝２Ｖ、　０．００２４０％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

Ｅ１２．　ＡＵＸ_１００Ｈｚ入力、Ｒ側出力電圧＝２Ｖ、　０．００７７５％歪み。 　　　　　　　　　　　 　　　　　　 Ｌ側出力電圧＝２Ｖ、　０．００７４２％歪み。 　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

Ｅ１３．　ＡＵＸ_５００Ｈｚ入力、Ｒ側出力電圧＝２Ｖ、　０．００２５５％歪み。 　　　　　　　　　　　　 　　　　 　Ｌ側出力電圧＝２Ｖ、　０．００２４０％歪み。 　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｅ１４．　ＡＵＸ_１ｋＨｚ入力、Ｒ側出力電圧＝２Ｖ、　０．００２４６％歪み。 　　　　　　　　　　　 　　　　　 Ｌ側出力電圧＝２Ｖ、　０．００２３０％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｅ１５．　ＡＵＸ_５ｋＨｚ入力、Ｒ側出力電圧＝２Ｖ、　０．００６１７％歪み。 　　　　　　　　　　　　　　 　　Ｌ側出力電圧＝２Ｖ、　０．００５１２％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

Ｅ１６．　ＡＵＸ_１０ｋＨｚ入力、Ｒ側出力電圧＝２Ｖ、　０．０６１４％歪み。 　　　　　　　　　　　　　　　　　 Ｌ側出力電圧＝２Ｖ、　０．０５１６％歪み。 　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

Ｅ１７．　ＡＵＸ_５０ｋＨｚ入力、Ｒ側出力電圧＝２Ｖ、　０．００４２０％歪み。 　　　　　　　　　　　　　　　　　 Ｌ側出力電圧＝２Ｖ、　０．００４４９％歪み。 　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１２５ｋＨｚ、右＝５００ｋＨｚ。

Ｅ１８．　ＡＵＸ_１００ｋＨｚ入力、Ｒ側出力電圧＝２Ｖ、　０．００７７５％歪み。 　　　　　　　　　　　　　　　 　　　Ｌ側出力電圧＝２Ｖ、　０．００７４２％歪み。 　　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１２５ｋＨｚ、右＝５００ｋＨｚ。

Ｅ２１．　ＭＭ_５０Ｈｚ入力、　Ｒ側出力電圧＝２Ｖ、　０．００４８４％歪み。 　　　　　ＰＨＯＮＯ_３入力、　Ｌ側出力電圧＝２Ｖ、　０．００４７４％歪み。 　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

Ｅ２２．　ＭＭ_１００Ｈｚ入力、Ｒ側出力電圧＝２Ｖ、　０．００５１２％歪み。 　　　　　　　　　　　　　　 　　　Ｌ側出力電圧＝２Ｖ、　０．００５４２％歪み。 　　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

Ｅ２３．　ＭＭ_５００Ｈｚ入力、Ｒ側出力電圧＝２Ｖ、　０．００４４９％歪み。 　　　　　　　　　　　 　　 　　　Ｌ側出力電圧＝２Ｖ、　０．００４９１％歪み。 　　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｅ２４．　ＭＭ_１ｋＨｚ入力、Ｒ側出力電圧＝２Ｖ、　０．００４２７％歪み。 　　　　　　　 　　　 　　　　　Ｌ側出力電圧＝２Ｖ、　０．００４８１％歪み。 　　　　　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｅ２５．　ＭＭ_５ｋＨｚ入力、Ｒ側出力電圧＝２Ｖ、　０．００４８５％歪み。 　　　　　　　　　　 　　　　　　Ｌ側出力電圧＝２Ｖ、　０．００４５４％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

Ｅ２６．　ＭＭ_１０ｋＨｚ入力、Ｒ側出力電圧＝２Ｖ、　０．００５１８％歪み。 　　　　　　　　　　　　　　　　　Ｌ側出力電圧＝２Ｖ、　０．００４２３％歪み。 　　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

Ｅ２７．　ＭＭ_５０ｋＨｚ入力、Ｒ側出力電圧＝２Ｖ、　０．０１２３９％歪み。 　　　　　　　　　　 　　　　 　　Ｌ側出力電圧＝２Ｖ、　０．０１０７７％歪み。 　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１２５ｋＨｚ、右＝５００ｋＨｚ。

Ｅ４１．　ＭＣ_５０Ｈｚ入力、　Ｒ側出力電圧＝２Ｖ、　０．００８９９％歪み。 　　　　　ＰＨＯＮＯ_２入力、　Ｌ側出力電圧＝２Ｖ、　０．００８９８％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

Ｅ４２．　ＭＣ_１００Ｈｚ入力、Ｒ側出力電圧＝２Ｖ、　０．００５５４％歪み。 　　　　　　　　　　　 　　 　　　Ｌ側出力電圧＝２Ｖ、　０．００５４１％歪み。 　　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

Ｅ４３．　ＭＣ_５００Ｈｚ入力、Ｒ側出力電圧＝２Ｖ、　０．００４３５％歪み。 　　　　　　　　　　　 　　　　　Ｌ側出力電圧＝２Ｖ、　０．００５０３％歪み。 　　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｅ４４．　ＭＣ_１ｋＨｚ入力、Ｒ側出力電圧＝２Ｖ、　０．００５１７％歪み。 　　　　　　　　　　　 　　　　Ｌ側出力電圧＝２Ｖ、　０．００５４９％歪み。 　　　　　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｅ４５．　ＭＣ_５ｋＨｚ入力、Ｒ側出力電圧＝２Ｖ、　０．００６７９％歪み。 　　　　　　　　　　 　　　　　Ｌ側出力電圧＝２Ｖ、　０．００６８４％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

Ｅ４６．　ＭＣ_１０ｋＨｚ入力、Ｒ側出力電圧＝２Ｖ、　０．００１０６０％歪み。 　　　　　　　　　　　　　　　　 Ｌ側出力電圧＝２Ｖ、　０．００１０６４％歪み。 　　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

Ｅ４７．　ＭＣ_５０ｋＨｚ入力、Ｒ側出力電圧＝２Ｖ、　０．０９１７％歪み。 　　　　　　　　　　 　　　　　　Ｌ側出力電圧＝２Ｖ、　０．０９３２％歪み。 　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１２５ｋＨｚ、右＝５００ｋＨｚ。

Ｆ．　上位測定器による　調整・測定。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｆ０．　下のオーディオアナライザーＶＰ−７７３２Ａで自動測定

Ｆ１．　入出力特性測定（ＡＵＸ入力） 　　　　　　ＡＵＸ入力端子へ１００ｍＶ一定入力　ＶＲはｍａｘ　平均で１Ｖ出力 　　左出力＝薄（細い）色　右出力＝濃い（太い）色

Ｆ２．　入出力特性測定（ＡＵＸ入力）　Ｌｏｗ−Ｃｕｔ　ＯＮ 　　　　　　ＡＵＸ入力端子へ１００ｍＶ一定入力　ＶＲはｍａｘ　平均で１Ｖ出力 　　左出力＝薄（細い）色　右出力＝濃い（太い）色

Ｆ３．　入出力特性測定（ＡＵＸ入力）　ＢＡＳＳ　＆　ＴＲＥＢＬＥ　最大 　　　　　　ＡＵＸ入力端子へ１００ｍＶ一定入力　ＶＲはｍａｘ　平均で１Ｖ出力 　　左出力＝薄（細い）色　右出力＝濃い（太い）色

Ｆ４．　入出力特性測定（ＡＵＸ入力）　ＢＡＳＳ　＆　ＴＲＥＢＬＥ　最小 　　　　　　ＡＵＸ入力端子へ１００ｍＶ一定入力　ＶＲはｍａｘ　平均で１Ｖ出力 　　左出力＝薄（細い）色　右出力＝濃い（太い）色

Ｆ５．　歪み率特性測定（ＡＵＸ入力） 　　　　　ＡＵＸ入力端子へ１００ｍＶ一定入力　ＶＲはｍａｘ　　左出力＝薄（細い）色　右出力＝濃い（太い）色

Ｆ６．　入出力特性測定（ＭＭ入力）＝ＰＨＯＮＯ−２ 　　　　　　ＭＭ入力　入力電圧＝２ｍＶ一定入力　ＶＲはｍａｘ　　　左出力＝薄（細い）色　右出力＝濃い（太い）色

Ｆ７．　入出力特性測定（ＭＣ入力）＝ＰＨＯＮＯ−１ 　　　　　ＭＣ入力端子へ０．２ｍＶ入力　ＶＲはｍａｘ　　　左出力＝薄（細い）色　右出力＝濃い（太い）色

Ｆ８．　引き続き２４時間エージング。　左は（株）日立製作所　Lo-D　ＨＣＡ−８０００．　２台目

Ｙ．　ユーザー宅の設置状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｙ１．　設置状況、　正面から見る。

Ｓ．　ＹＡＭＡＨＡ　ＨＡ−３　の仕様（カタログ・マニアルより）

型式 MCイコライザアンプ　ＨＡ−３ 利得 63.5dB 定格入力 7mV(1kHz) 定格出力 150mV(1kHz) 最大出力 7.8V(1kHz、6Vrms) 出力インピーダンス 100Ω 周波数特性 20Hz〜20kHz ±0.3dB 歪率 0.003% 外形寸法 幅160x高さ96x奥行274mm 重量 2.4kg 付属 サテライトアンプ(シェル付)x1 サテライトアンプx2 価格 ￥68,000(1982年発売)
