Ｍａｒａｎｔｚ　２４０Z　修理記録

平成１５年１０月２５日到着　　　１１月１５日完成

Ａ．　修理前の状況 　　症状は，片チャンネルから「ビシッ」という雑音が頻出し，スピーカーが壊れてしまいそうな状況になります。 　 B．症状、原因 　　電解コンデンサー劣化、初段ＴＲ（トランジスター）劣化 Ｃ．修理状況 　　初段ＴＲ（トランジスター）交換。 　　電解コンデンサ－交換＝オーディオ・コンデンサー（ミューズ）使用。 　　配線手直し、補強。 　　経年劣化による各部ハンダ補正。 Ｄ．使用部品 　　初段ＴＲ（トランジスタ－）　　個。 　　半固定ＶＲ　　　　　　　　　　４個。 　　電解コンデンサ－　　　　　　　　個。 　　フイルム・コンデンサー　　　　２個。 Ｆ．修理費　　　７５，０００円　　　オーバーホール修理。 Ｓ．　Ｍａｒａｎｔｚ　２４０　の仕様（マニアル・カタログより）

Ａ．　修理前の状況 Ａ－１Ａ．　修理前の点検　上から見る

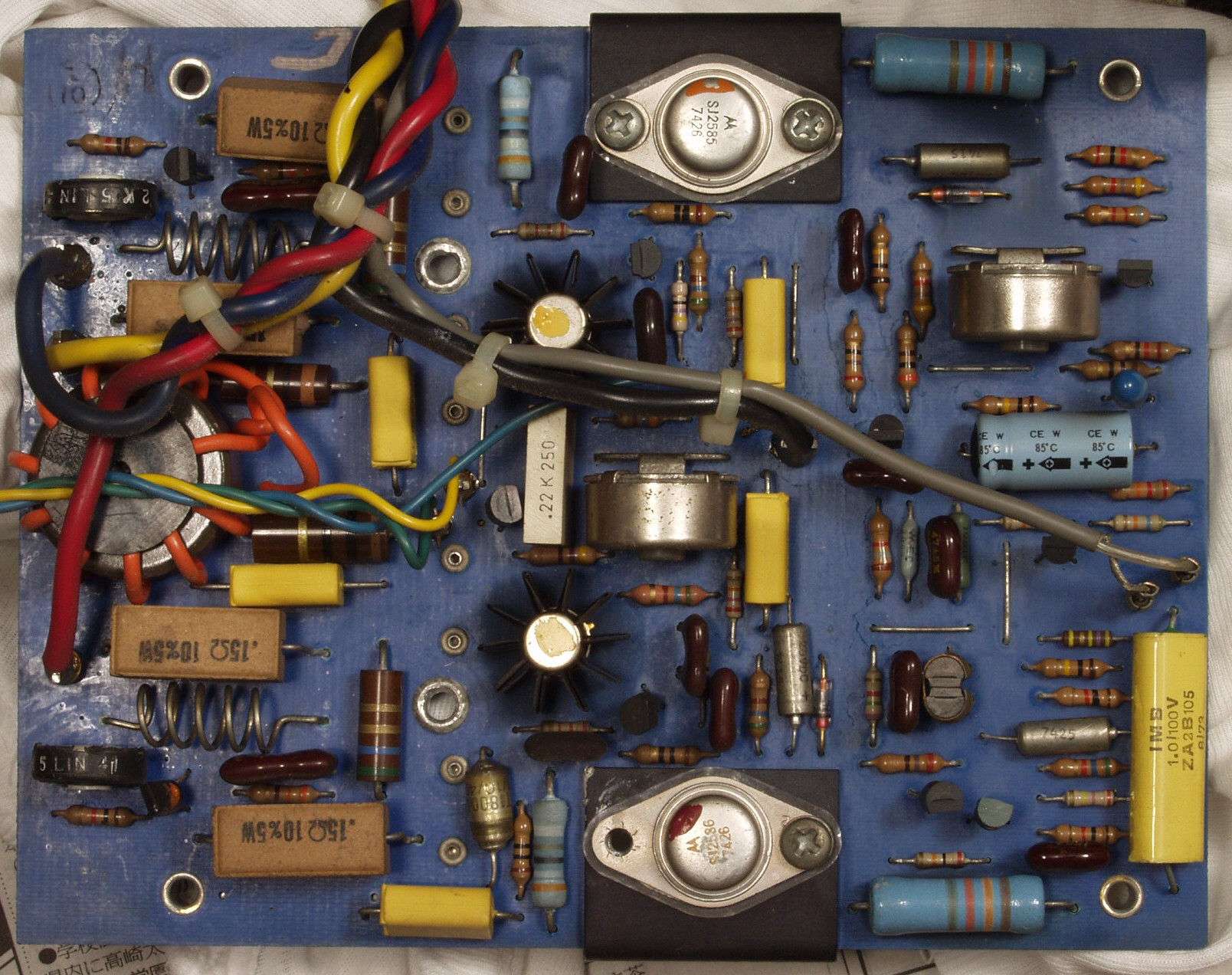

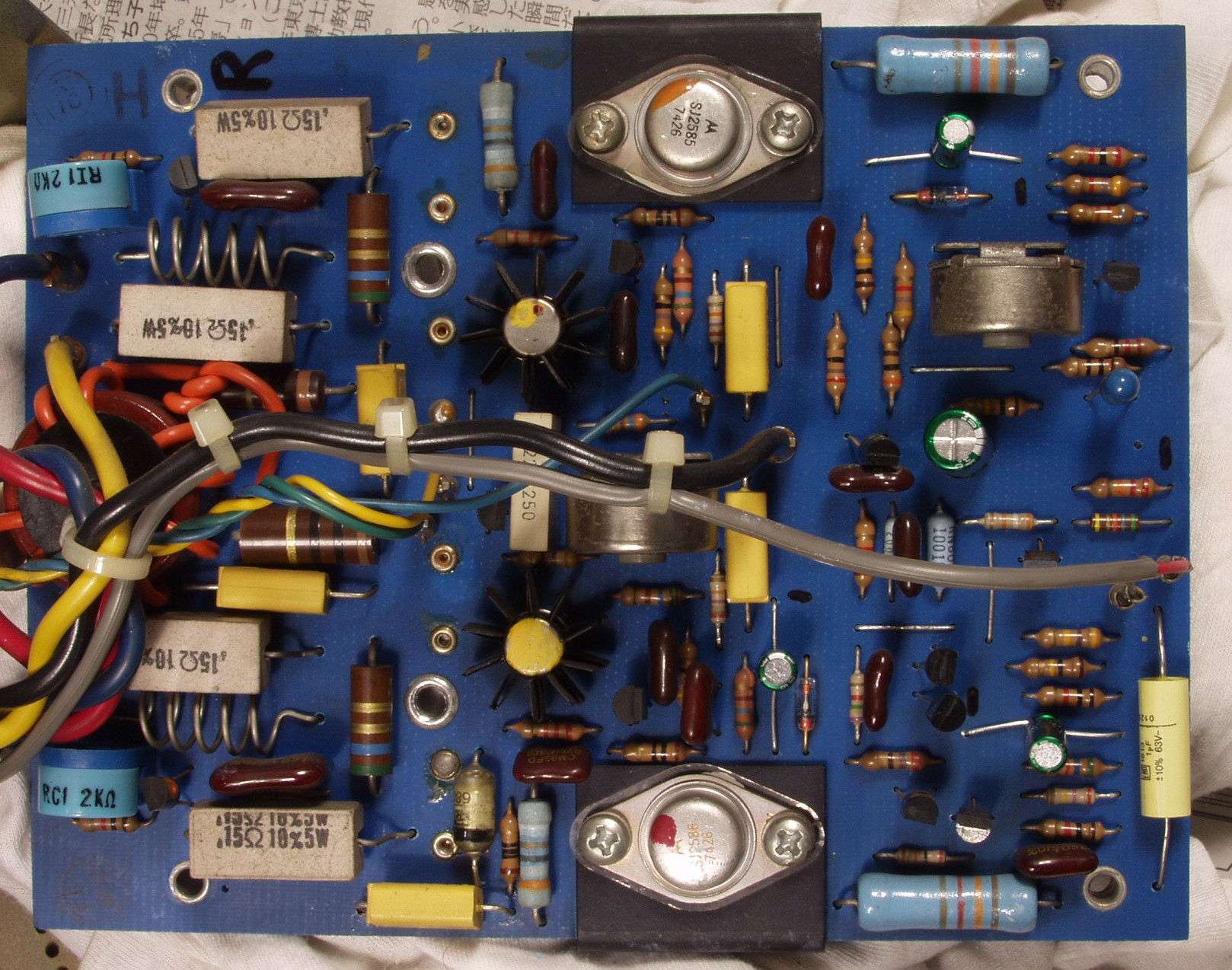

Ｃ．　修理状況 Ｃ－１Ａ．　修理前　　R側終段基板

Ｃ－１Ａ－１．　修理中　　半固定ＶＲ　交換したいが同容量の物が無いため清掃

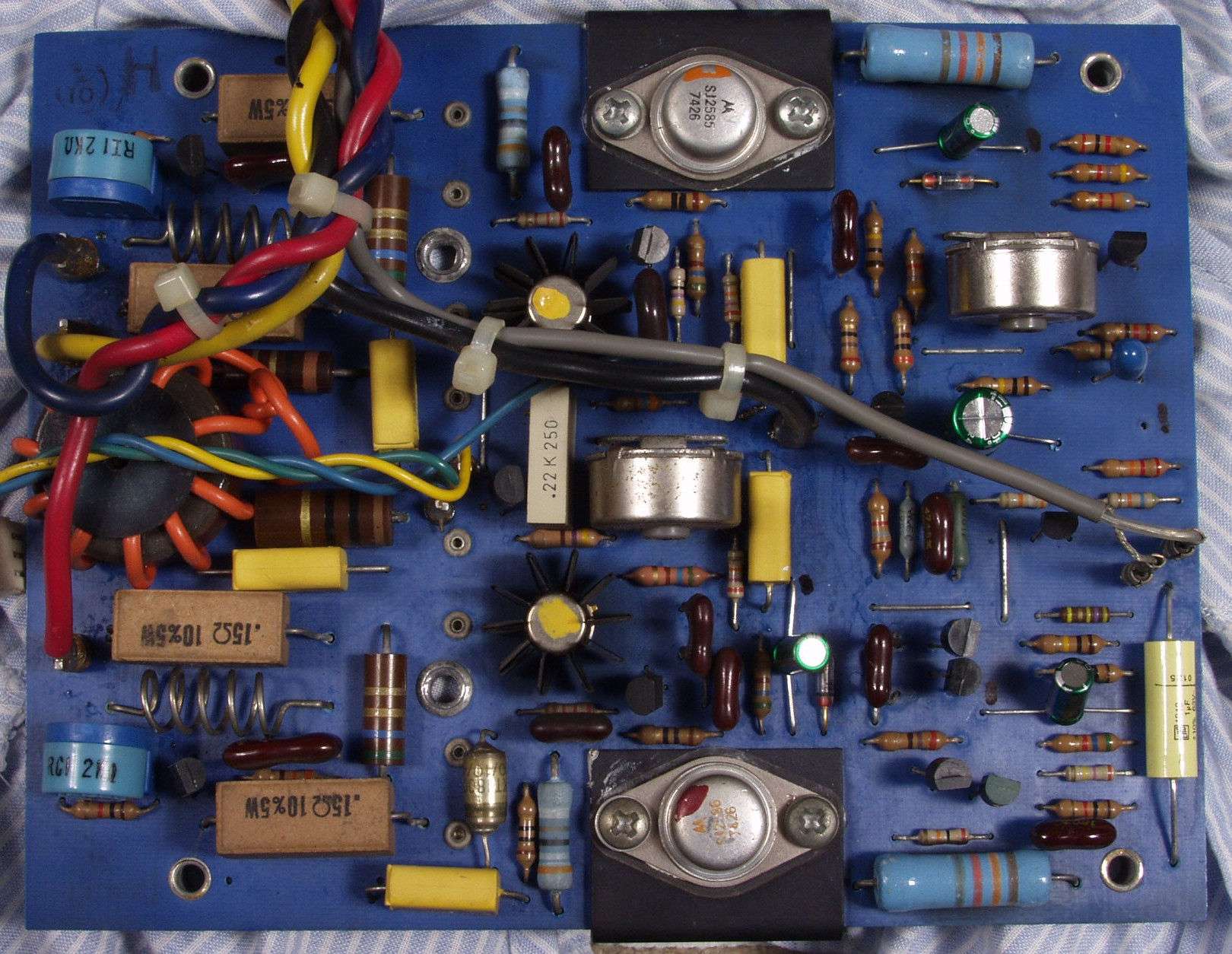

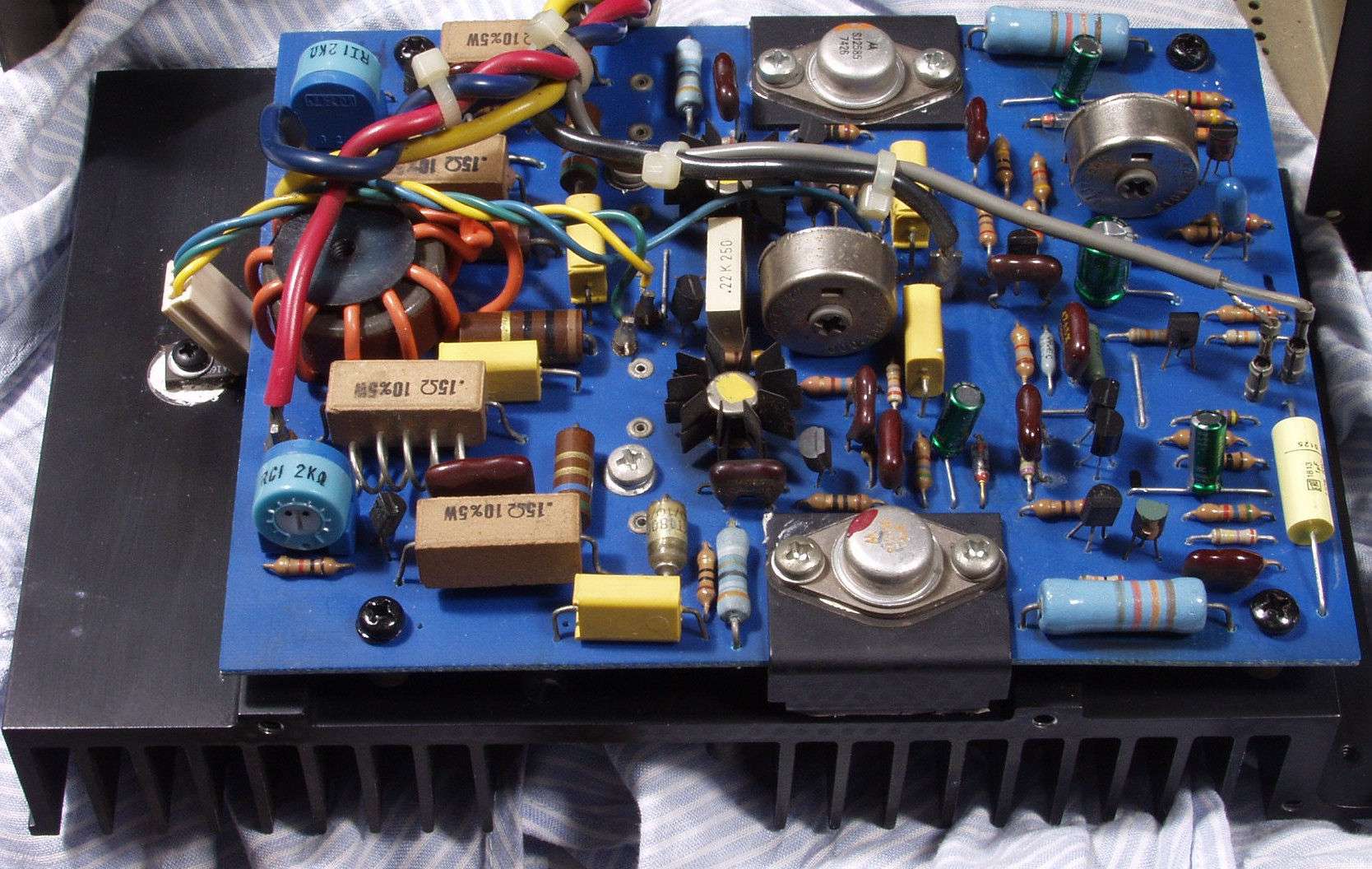

Ｃ－１Ｂ．　修理後　　R側終段基板　電解コンンサー４個、半固定ＶＲ２個、フイルムコンデンサー１個、ＴＲ（トランジスタ－）４個交換

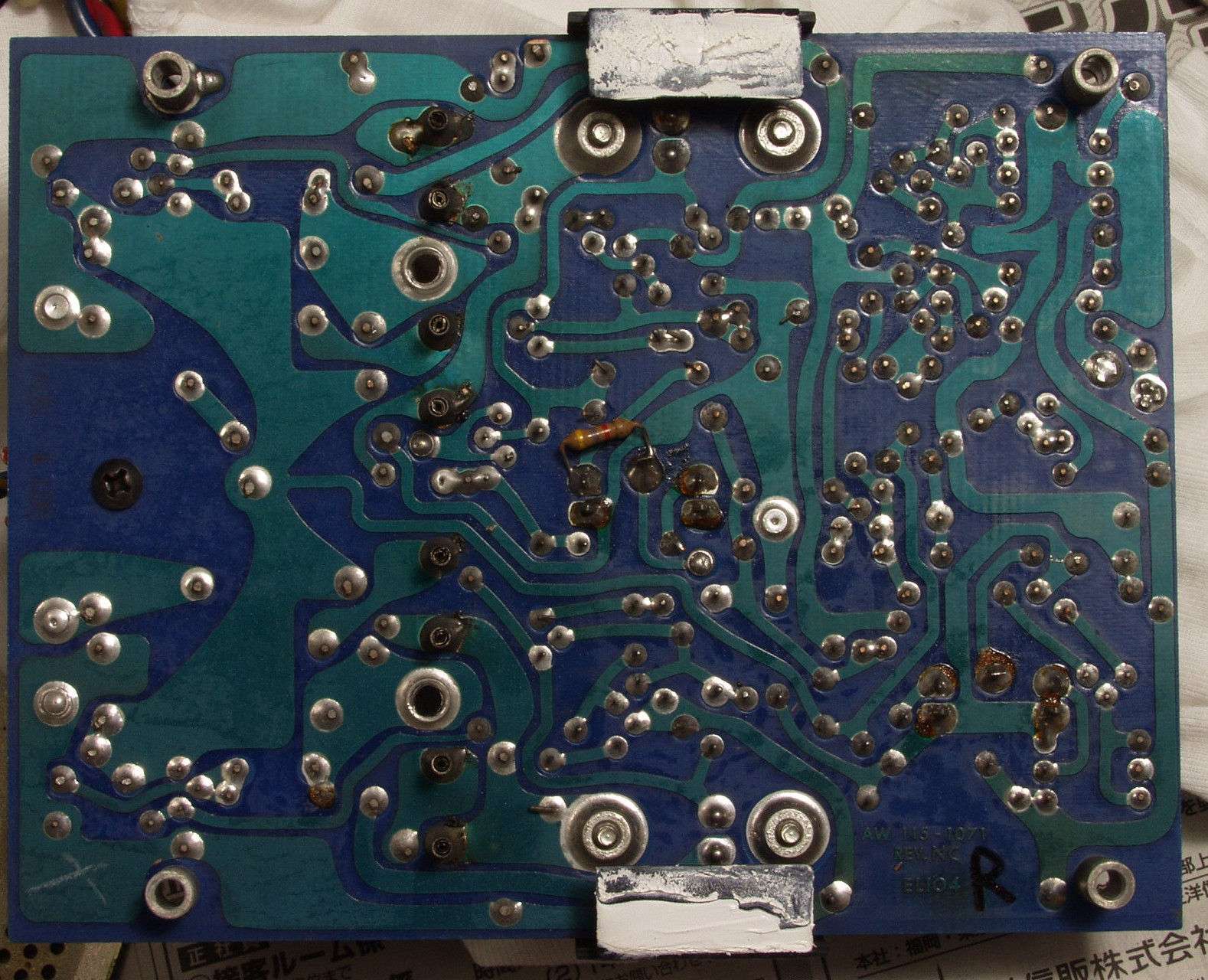

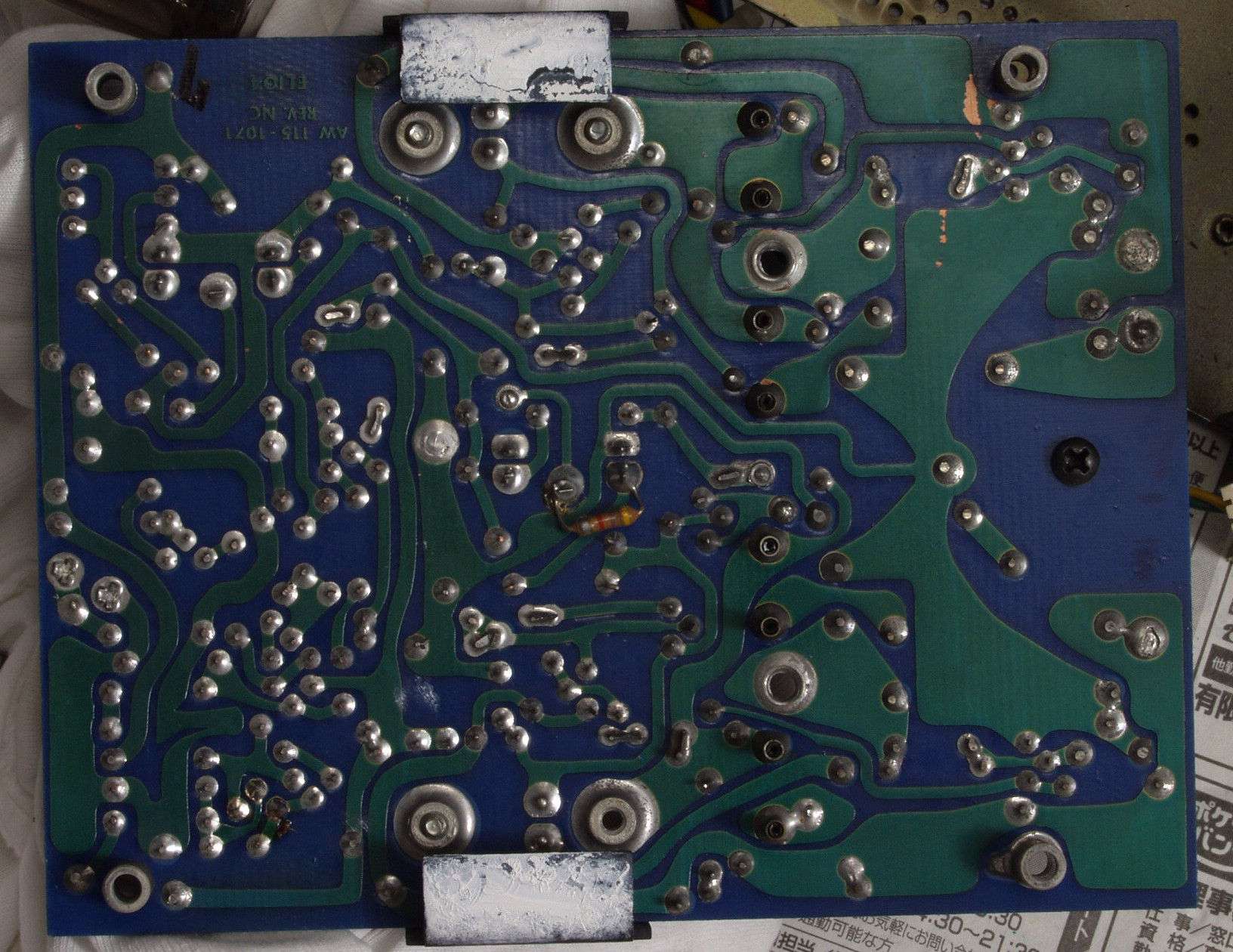

Ｃ－１Ｃ．　修理後　　R側終段基板　裏

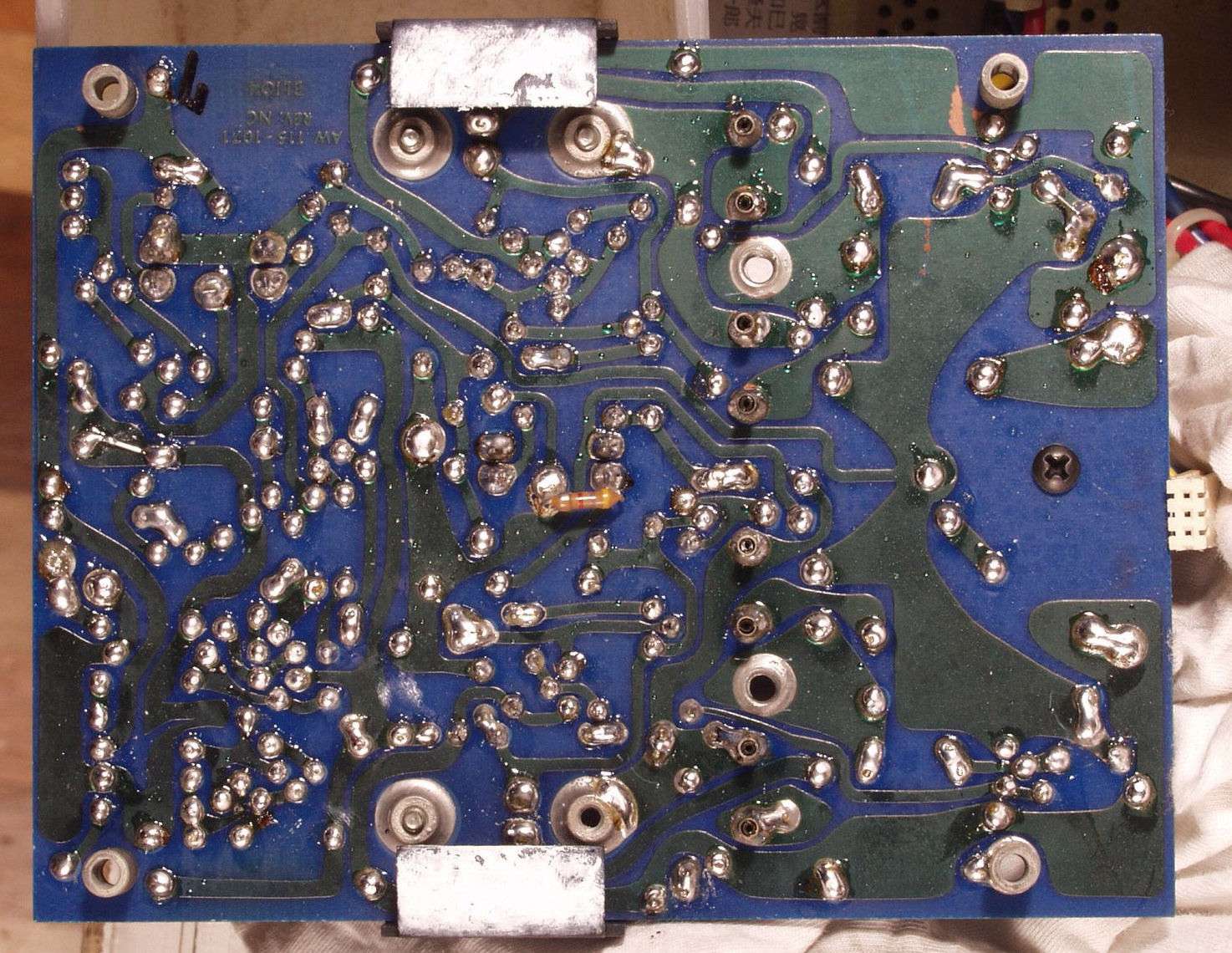

Ｃ－１Ｄ．　修理（半田補正）後　　R側終段基板　裏

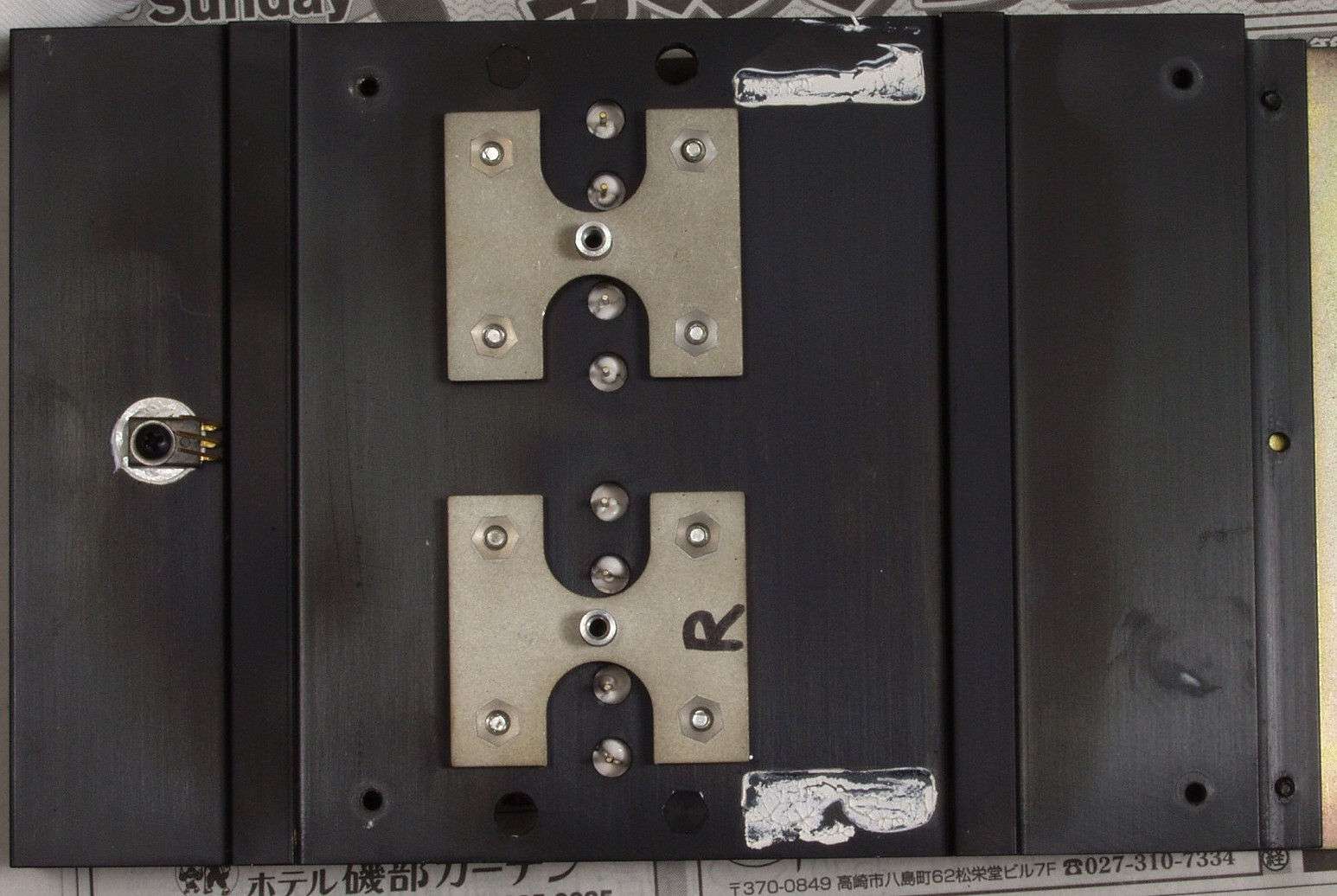

Ｃ－１Ｅ．　修理前　Ｒ側終段ＴＲ（トランジスタ－）

Ｃ－１Ｆ．　修理前　Ｒ側終段ＴＲ（トランジスタ－）基盤　裏

Ｃ－１Ｇ．　完成　Ｒ側終

Ｃ－２Ａ．　修理前　　Ｌ側終段基板

Ｃ－２Ｂ．　修理後　　Ｌ側終段基板　電解コンンサー４個、半固定ＶＲ２個、フイルムコンデンサー１個、ＴＲ（トランジスタ－）４個交換

Ｃ－２Ｃ．　修理前　　Ｌ側終段基板　裏

Ｃ－２Ｄ．　修理（半田補正）後　　Ｌ側終段基板　裏

Ｃ－２Ｅ．　修理前　Ｌ側終段ＴＲ（トランジスタ－）

Ｃ－２Ｆ．　修理前　Ｌ側終段ＴＲ（トランジスタ－）基盤　裏

Ｃ－２Ｇ．　完成　Ｌ側終

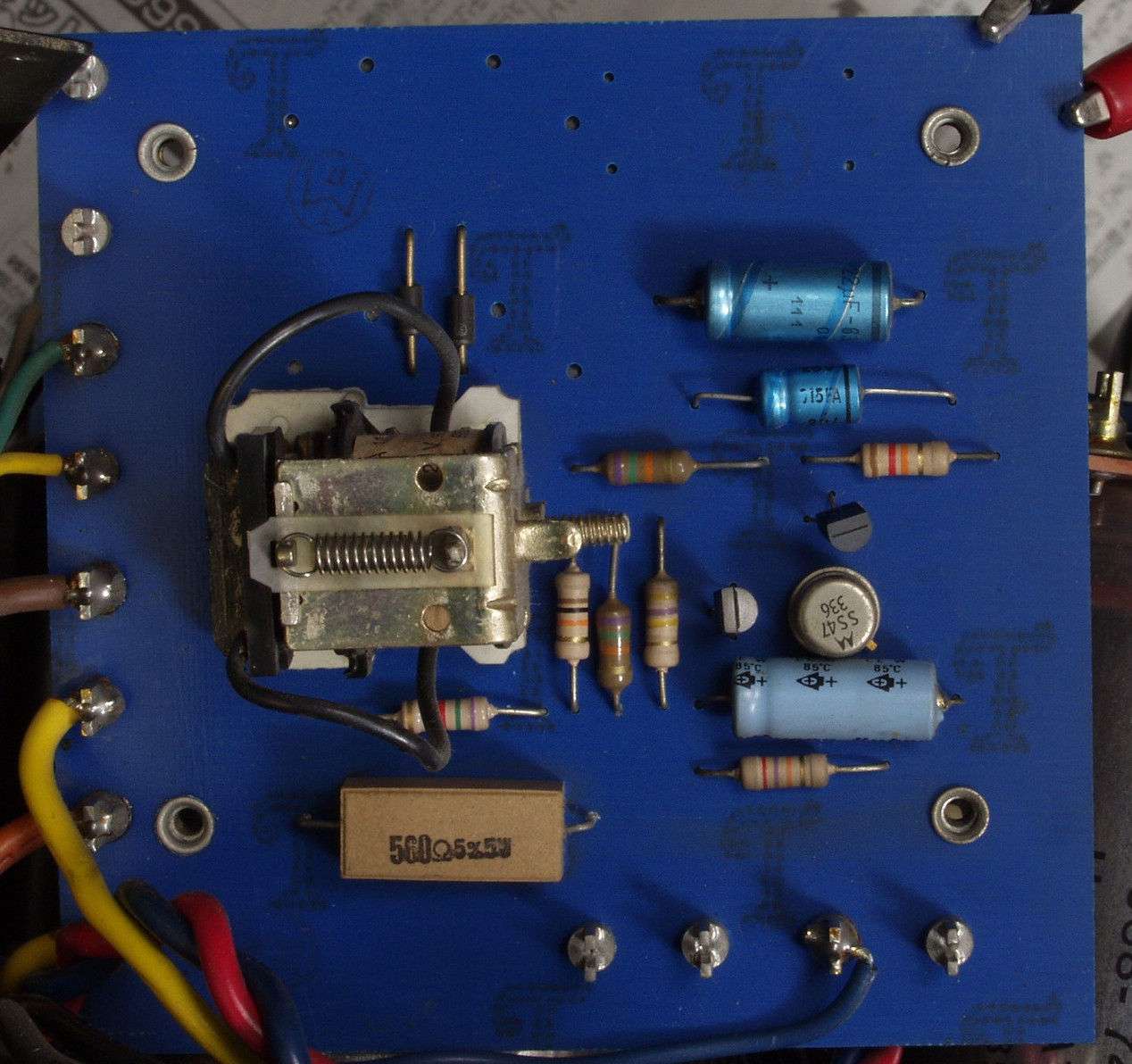

Ｃ－３Ａ．　修理前　プロテクト基盤

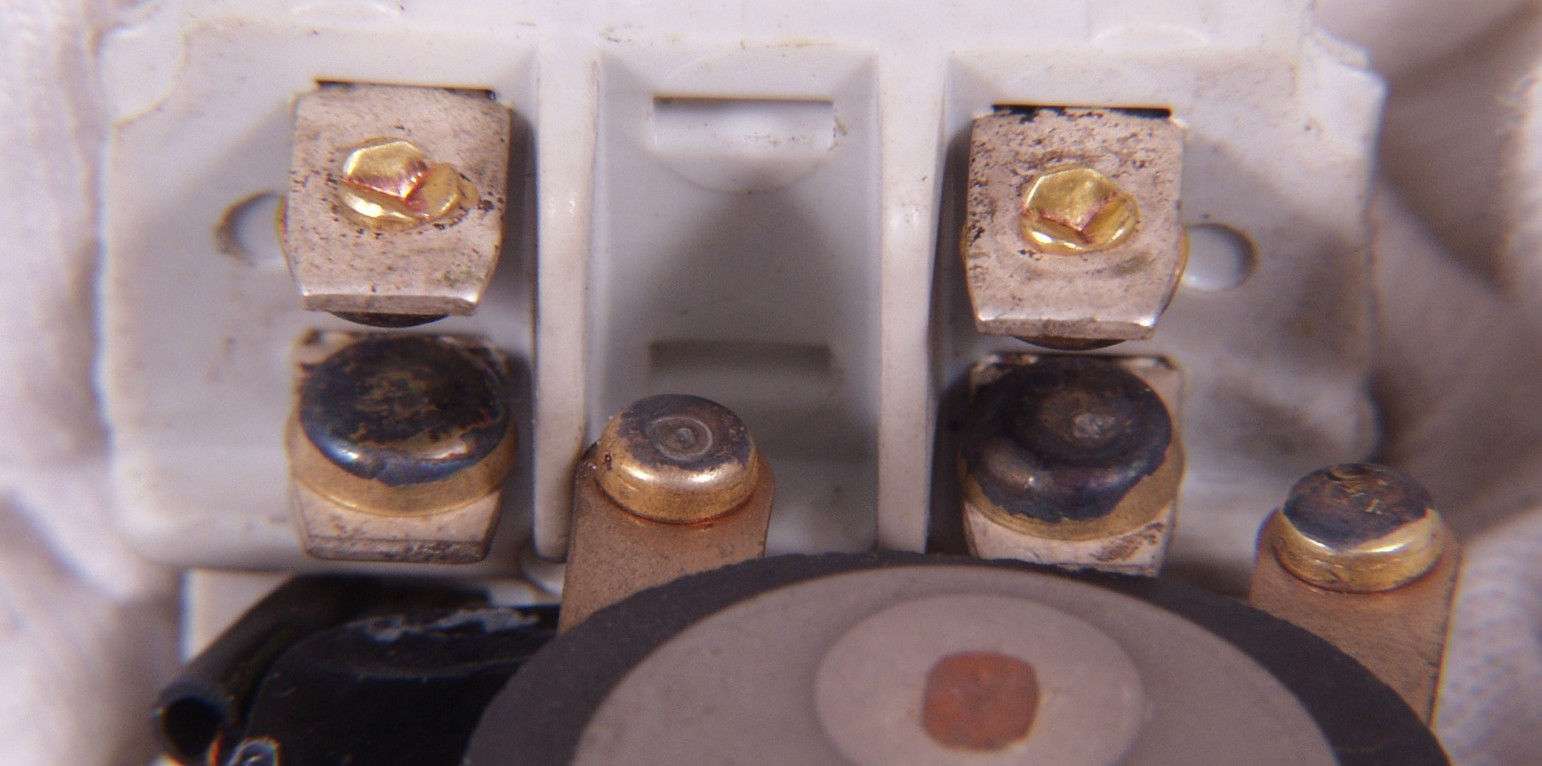

Ｃ－３Ａ－１．　修理前　プロテクト基盤　ＳＰ接続リレー接点

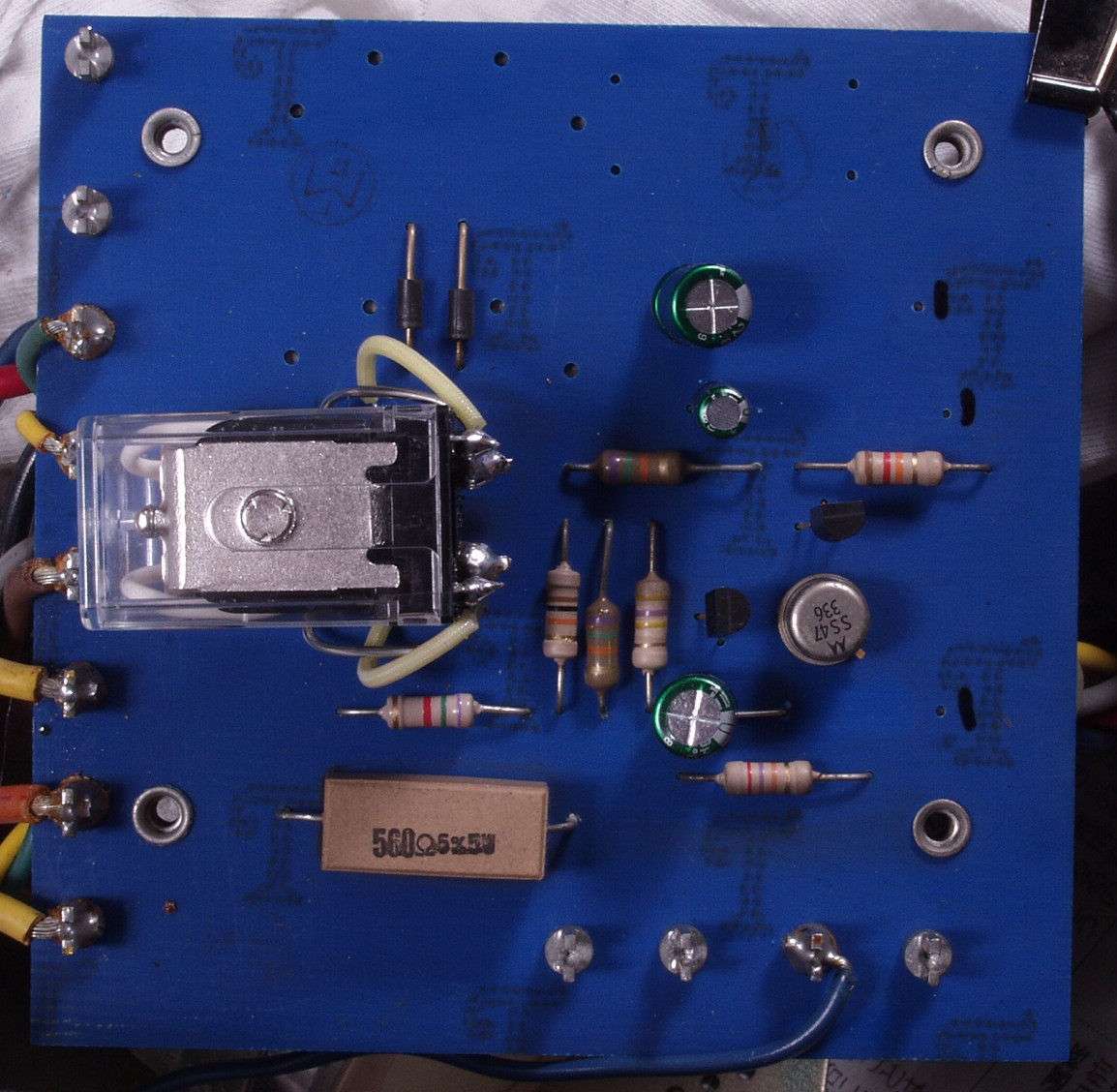

Ｃ－３Ｂ．　修理後　プロテクト基盤　　電解コンンサー３個、リレー交換

Ｃ－４Ａ．　修理前　　プロテクト基盤　裏

Ｃ－４Ｂ．　修理（半田補正）後　　プロテクト基盤　裏

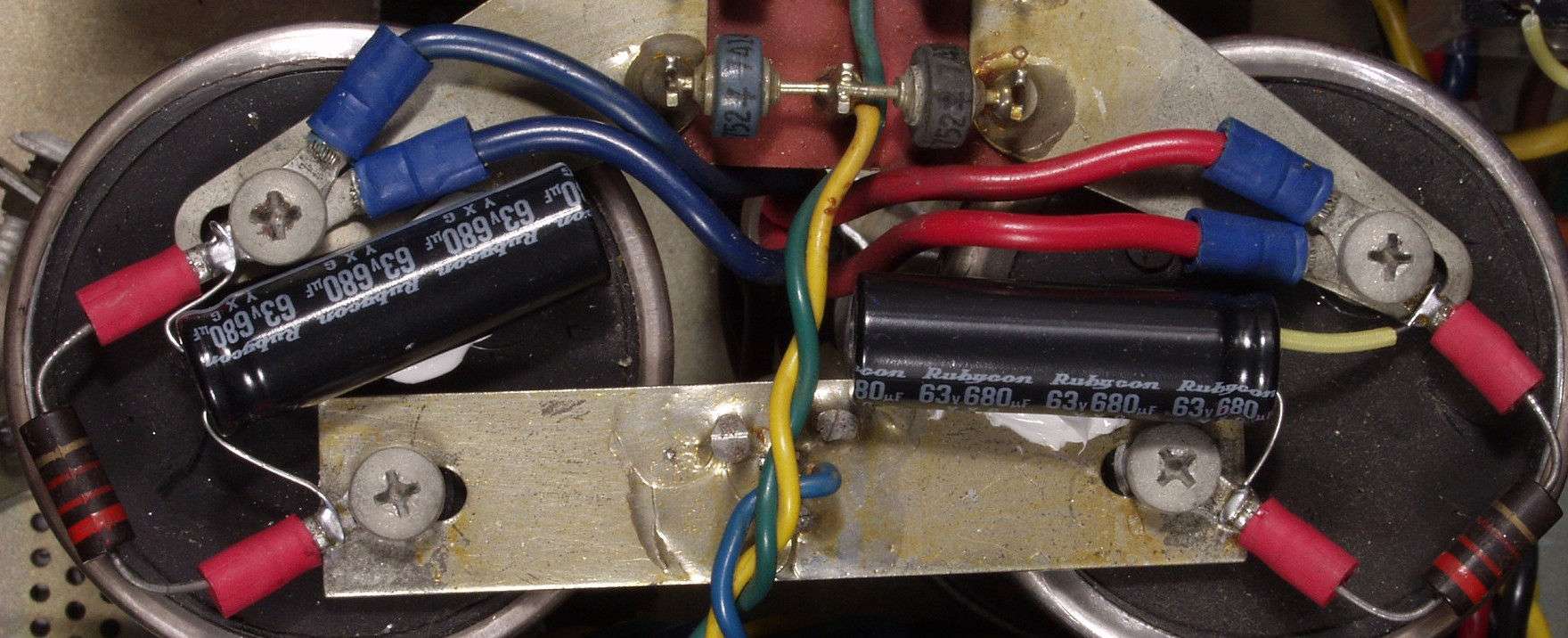

Ｃ－５．　修理後　　追加した電解コンデンサー

Ｃ－６．　ネジもサビが出てきているので軽くラッカーを吹き付ける

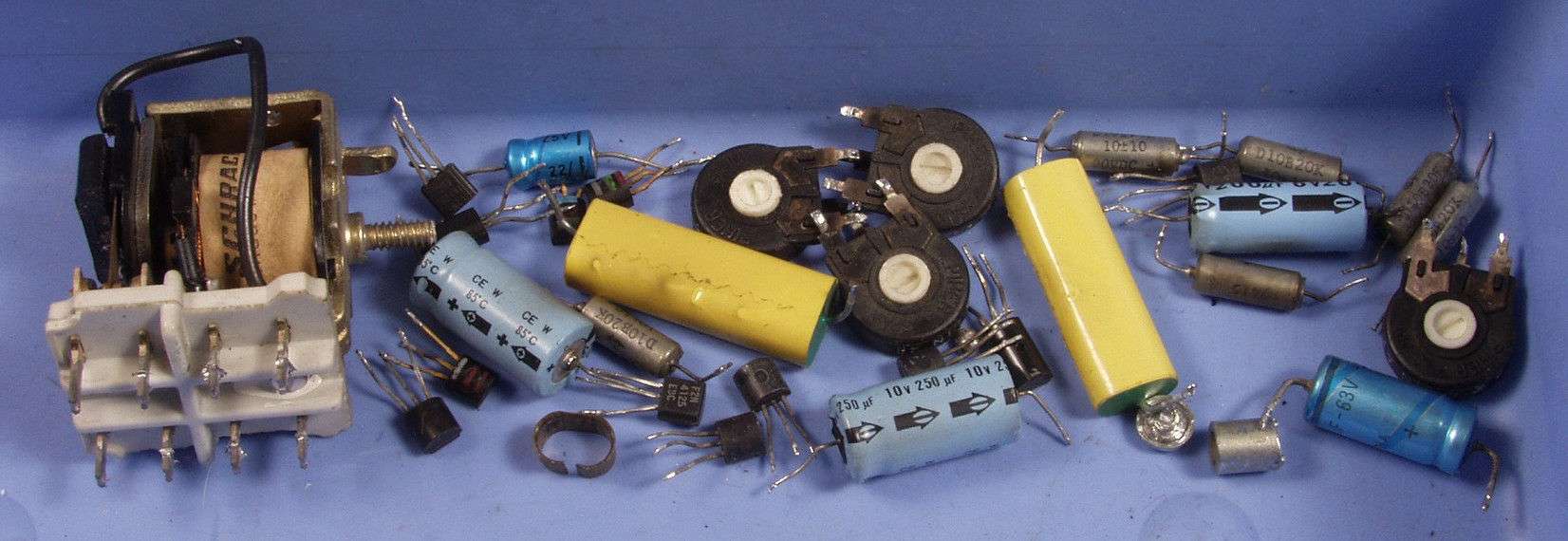

Ｃ－７．　交換部品

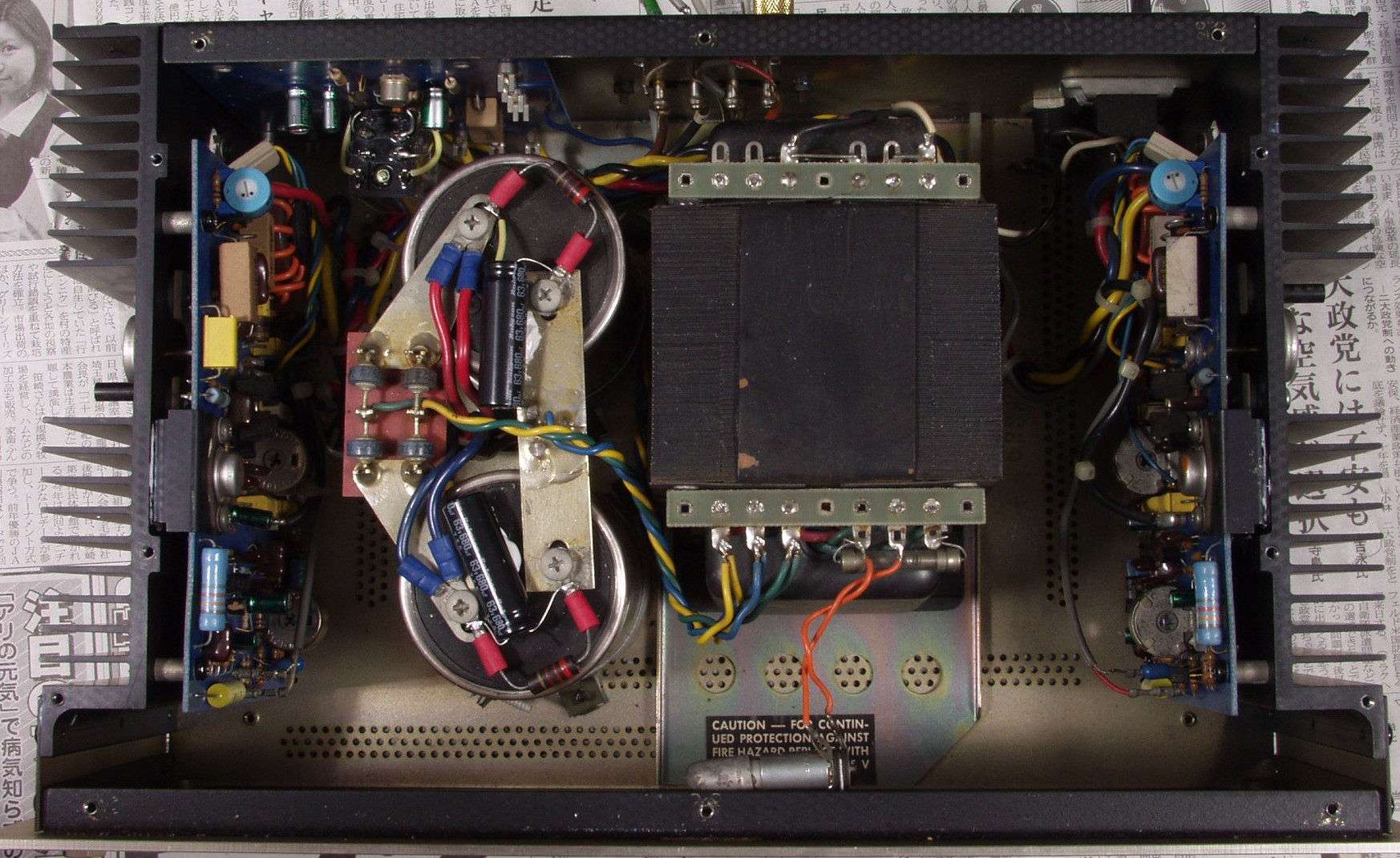

Ｃ－８Ａ．　修理前　上から見る

Ｃ－８Ｂ．　修理後　上から見る

Ｃ－９．　完成

Ｅ．　調整・測定 Ｅ－１．　出力／歪み率測定・調整

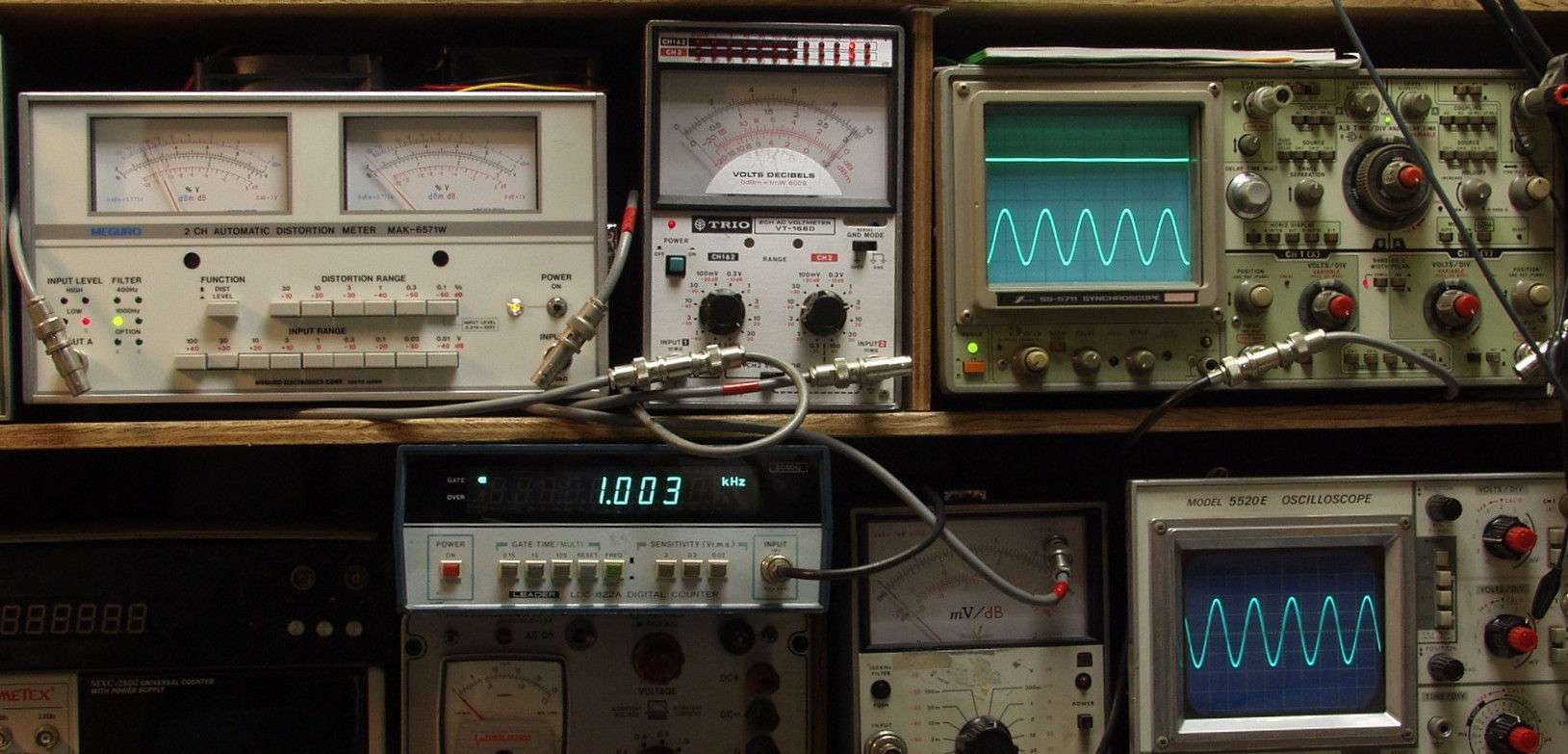

Ｅ－２Ａ．　R側ＳＰ出力＝３０Ｖ＝１１２Ｗ出力。　０．０２％歪み　１０００ＨＺ入力

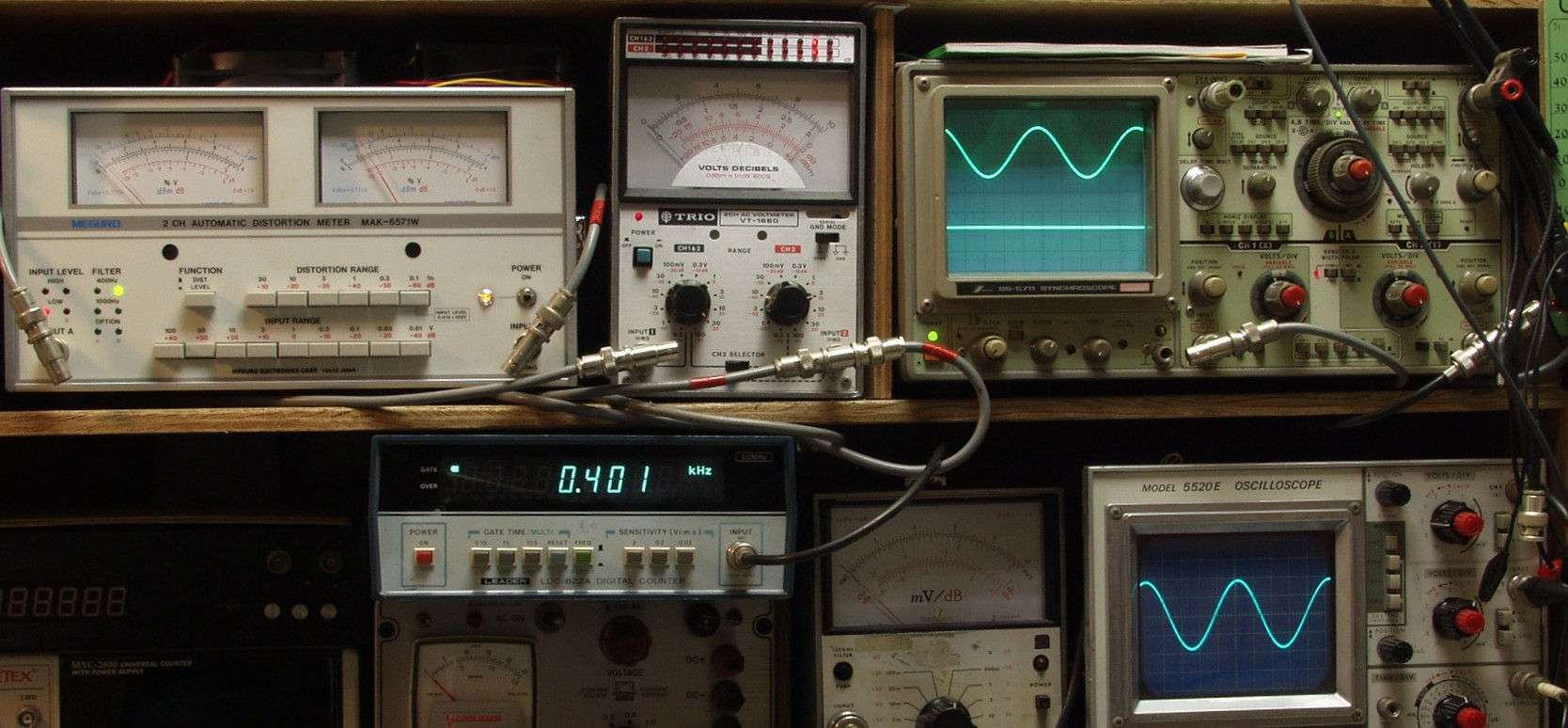

Ｅ－２Ｂ．　R側ＳＰ出力＝３０Ｖ＝１１２Ｗ出力。　０．０２％歪み　４００ＨＺ入力

Ｅ－３Ａ．　L側ＳＰ出力＝３０Ｖ＝１１２Ｗ出力。　０．０２％歪み　１０００ＨＺ入力

Ｅ－３B．　L側ＳＰ出力＝３０Ｖ＝１１２Ｗ出力。　０．０２％歪み　４００ＨＺ入力

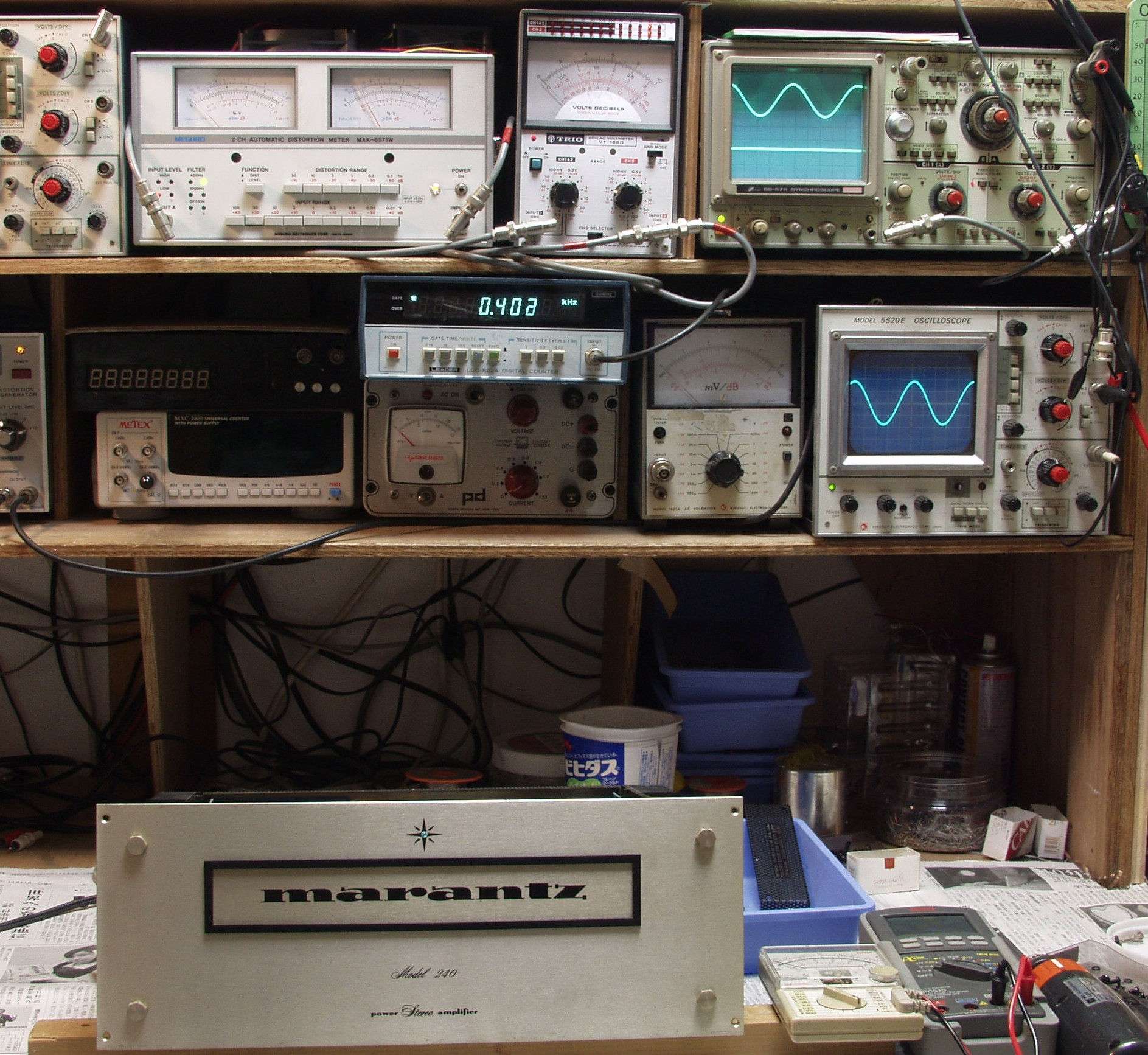

Ｅ－４．　完成　引き続き２４時間エージング

Ｓ．　Ｍａｒａｎｔｚ　２４０　の仕様（マニアル・カタログより）

型式 ステレオパワーアンプ　２５０ 出力(定格出力時、両ch、20Hz～20kHz) 4Ω:300W(150W+150W)、Typically 340W 8Ω:250W(125W+125W)、Typically 280W 16Ω:128W(64W+64W)、Typically 150W 全高調波歪率 0.1%以下(20Hz～20000Hz、定格出力時) Typically 0.05% 混変調歪率 0.1%以下(定格出力時、20Hz～20kHzのうち任意の2つの周波数) Typically 0.05% 周波数特性 2Hz～100kHz +0 -1.5dB 20Hz～20kHz +0 -0.5dB パワーバンドウィズ(IHF) 5Hz～45000Hz 入力感度/インピーダンス 1.5V/100kΩ ダンピング・ファクター 100以上(8Ω) <総合> Total Noise better than 106dB below Rated Power into 8Ω 電源 AC100V、50Hz/60Hz 220Volts optional on special order 消費電力 480W 外形寸法 幅362x高さ156x奥行241mm 重量 11.8kg 価格 ￥195,000(1972年頃)
