Ｈａｒｍａｎ/Ｋａｒｄｏｎ　ＰＭ６６５修理記録
平成１４年１０月２８日到着　１２月１１日完成
このＡＭＰはＳＰ接続リレーを使用せず、メインＡＭＰの初段をアースして、立ち上げ時の衝撃を防いでいます
よって、終段ＴＲ（トランジスター）のバランスが崩れると、入切時に雑音が出ます。
  • Ａ．　修理前の状況
    　　電源を入切時、ＳＰよりポップノイズでる

  • Ｂ．　原因
    　　経年変化によるバランス崩れ

  • Ｃ．　修理状況
    　　メインAMPのバランス、バイアス半固定ＶＲ交換
    　　配線手直し、補強
    　　経年劣化による各部ハンダ補正
    　
    　
  • Ｄ．　使用部品
    　　半固定ＶＲ　　　４個

  • Ｅ．　調整・測定

  • Ｆ．　修理費　　２１，０００円　　　通常修理
Ａ－１．　修理前　下から見る

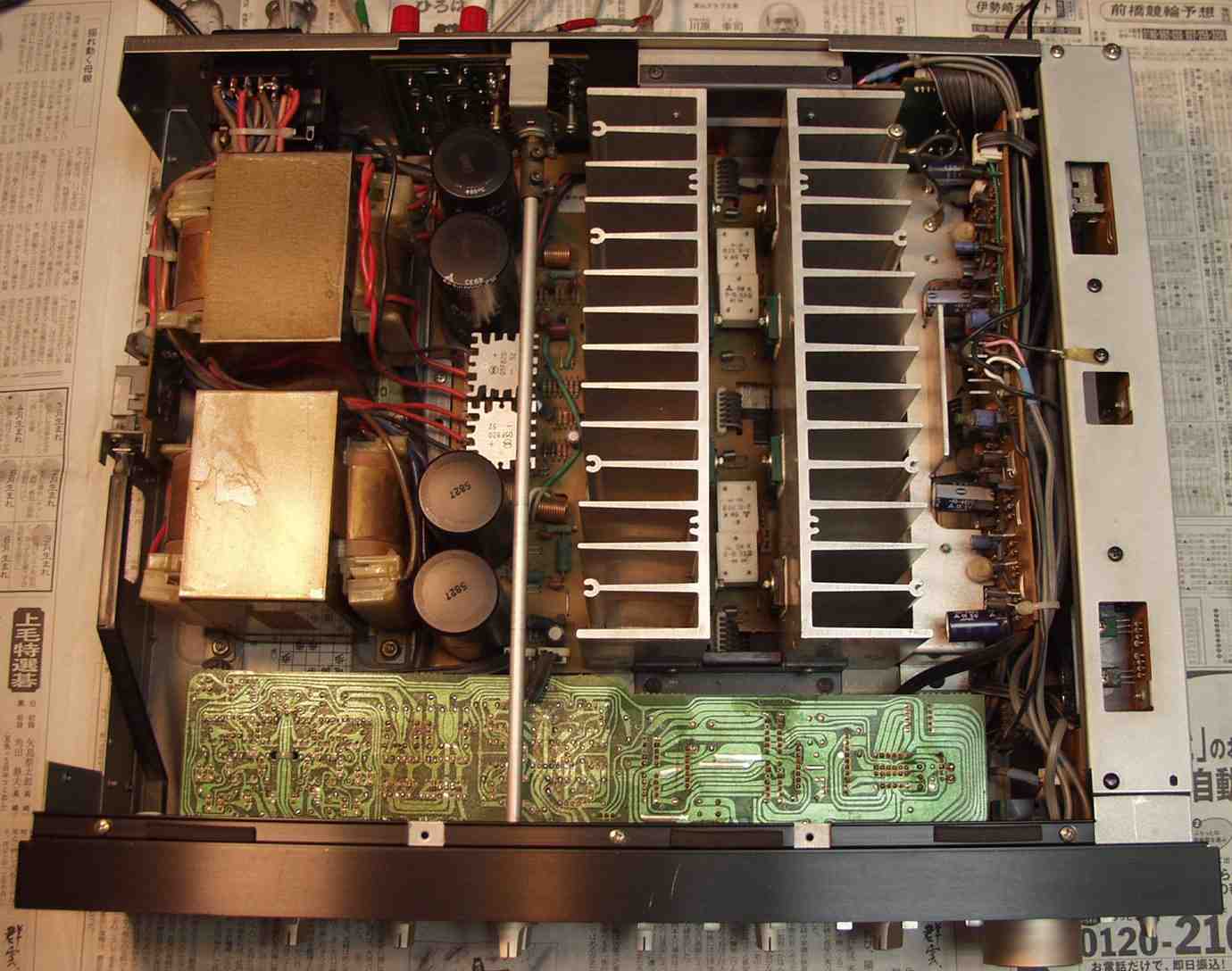

Ａ－２．　修理前　上から見る
Ａ－３．　修理前　ハンダ不良箇所、上の左下の基盤の拡大です
　　　　　　　　　　　　　　　　　　　　　ここです　↑↑↑↑↑↑↑↑↑
修理状況

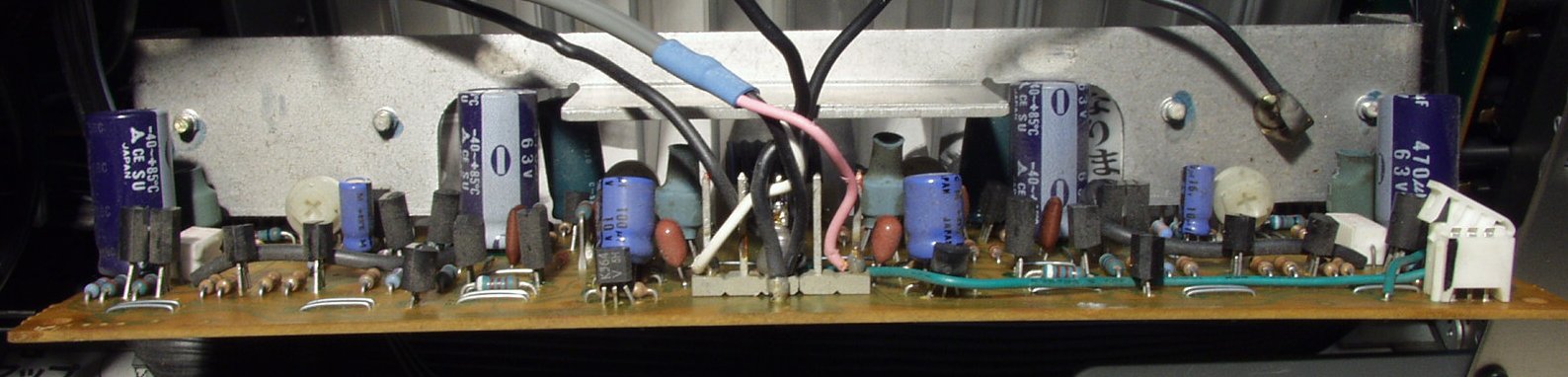

Ｃ－１．　修理前　ドライブ基盤
Ｃ－２．　修理後　ドライブ基盤　半固定ＶＲ４個交換
Ｃ－３．　修理（半田補正）後　ドライブ基盤裏
Ｃ－４．　ＥＱ－ＡＭＰ　ＭＣ－ＡＭＰはモジュール使用
Ｃ－５．　修理（半田補正）後　コントロール基盤
Ｃ－６．　修理（半田補正）後　終段ＴＲ（トランジスター）基盤
Ｅ．　調整

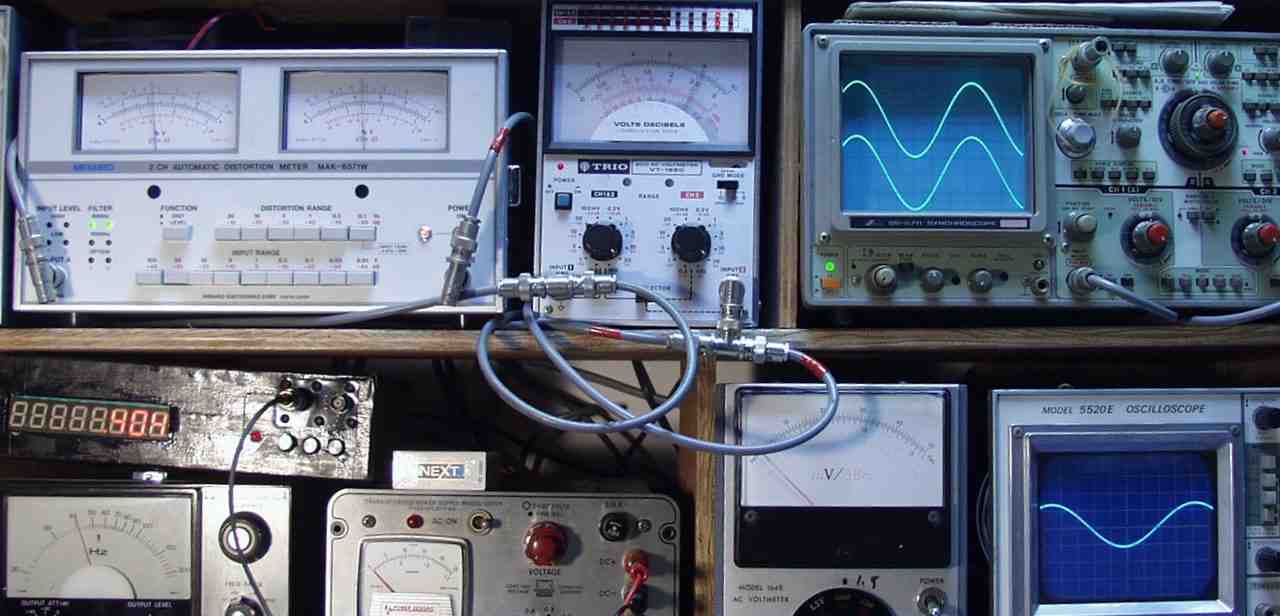

Ｅ－１．　出力／歪み測定・調整
Ｅ－２．　ＳＰ出力　２７Ｖ＝１００Ｗ　０．０７％歪み率　１０００ＨＺ　ＡＵＸ端子入力
Ｅ－３．　ＳＰ出力　２７Ｖ＝１００Ｗ　０．０５％歪み率　４００ＨＺ　ＡＵＸ端子入力
Ｅ－４．　ＳＰ出力　２７Ｖ＝１００Ｗ　０．０６％歪み率　１０００ＨＺ　ＭＭ端子入力
Ｅ－５．　ＳＰ出力　２７Ｖ＝１００Ｗ　０．０６％歪み率　４００ＨＺ　ＭＭ端子入力

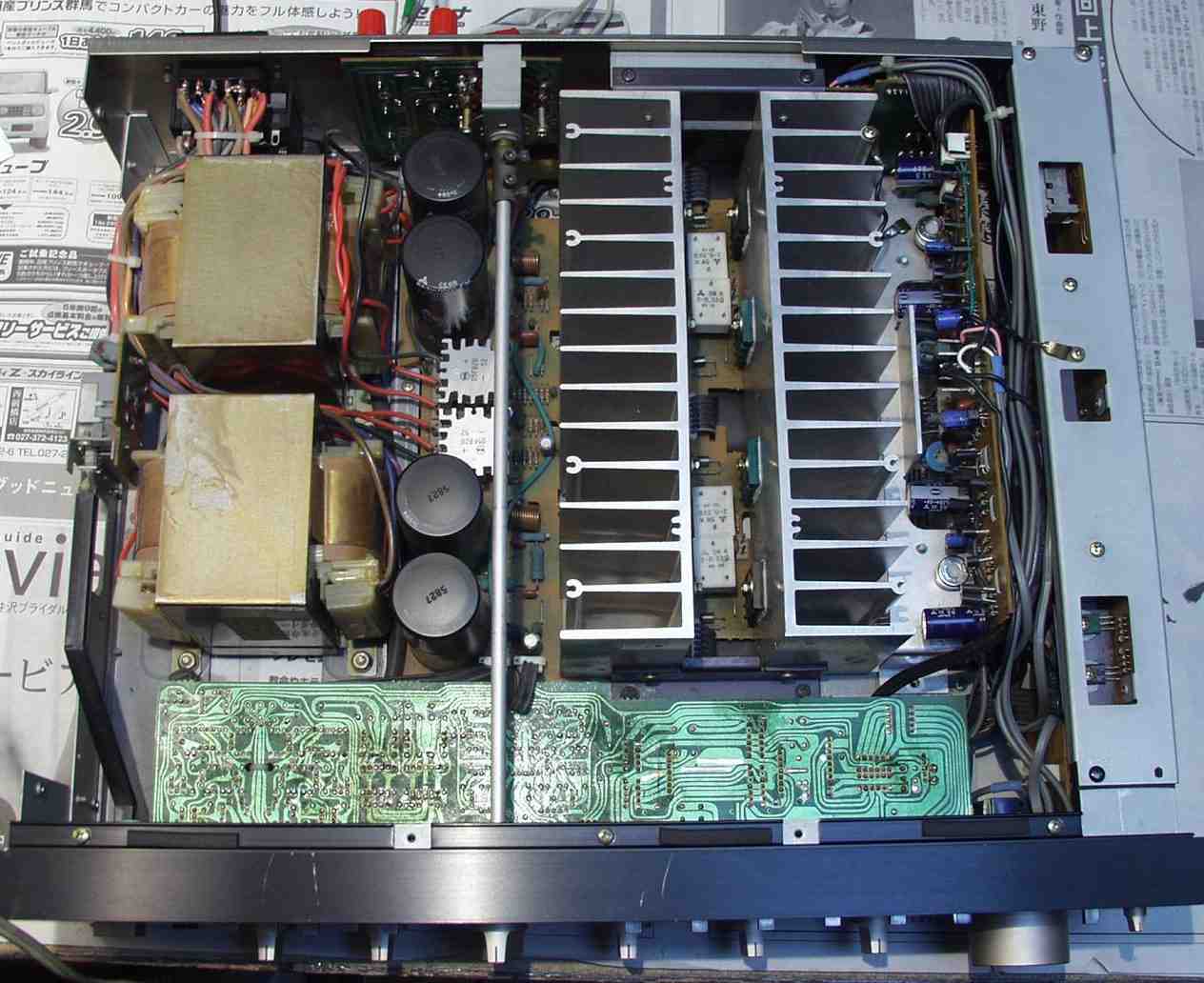

Ｅ－６．　完成、上から見る
Ｅ－７．　完成、下から見る
Ｅ－８．　完成　２４時間　エージング
　　　　　後ろは「ＡＵ－Ｘ１１」　「ＡＵ－α９０７ｉ　ＭＯＳ」　左右は「グラント・ラムレイ　ＧＬ１００ＡＭ」
