ＰＯＡ−３０００Ｚ　修理記録

２０２４／６／９．到着　　　　完成

Ａ．　修理前の状況 故障内容 昨年（２０２３年１１月） ヤフオク落札しました。 ヴォリュームのガリなどありましたが、現在に至るまでの間は問題なく使用することが出来ました。 ですが、突然 スピーカーから破裂音がし左チャンネルから音が聞こえなくなってしまいました。 出品者商品説明 キズ、汚れ等、使用感・経年感の見受けられる外観です。 通電・音出し・基本動作確認いたしました。ガリが見受けられます。 本体のみでの出品となります。付属品はございません。 一点ものの中古品となりますので、探している方がいらっしゃいましたら、この機会にどうぞ!! 商品ランク【C】 ・ランクにつきましては、下記「ランク概要」にもお目通しください。 ・商品の状態につきましては、当方の主観となります。神経質な方等はご入札をお控えください。 ・ランクのイメージ相違、およびランクが【E】【F】【-】の商品につきましては、下記「あんしん初期保証」の対象外となります。 商品ランク【C】 普通(+) 使用感・経年感や、軽度な破損・欠損等は見受けられるが、通常使用において問題のない商品。 B．　原因 各部経年劣化多し。 左プリアンプ不良ＴＲ（トランジスター）多数。 電源ブロック電解コンデンサーの液漏れ。 Ｃ．　修理状況 左右ｂバイアス／バランスＶＲ交換。 ＳＰ接続リレー交換。 ＳＰ接続端子交換、ＷＢＴ−０７０２使用。 電源投入リレー交換。 制御リレー交換。 電源ブロック電解コンデンサー交換（容量＝３万μＦ／使用電圧９０ＷＶ）。 電解コンデンサー交換（オーディオコンデンサー使用）。 フイルムコンデンサー１部交換・増設。 配線手直し、補強。 不良／足黒ＴＲ（トランジスター）交換。 初段ＦＥＴ（電界効果トランジスター）交換 全基板半田補正 ヒューズホルダー新設交換。 入力ＲＣＡ端子交換。 Ｄ．　使用部品 ＳＰ接続リレー　　　　　　　　　　　　　　　　２個。 ＳＰ接続端ＷＢＴ−０７０２　　　　　　　　１組。 電源投入リレー　　　　　　　　　　　　　　　１個。 制御リレー　　　　　　　　　　　　　　　　　２個。 バイアス／バランス半固定ＶＲ　　　　　　個。 電解コンデンサー　　　　　　　　　　　　　　個 。 電源ブロック電解コンデンサー（容量＝３万μＦ／使用電圧９０ＷＶ）。　４本 フイルムコンデンサー　　　　　　　　　　　個。 ＴＲ（トランジスター）　　　　　　　　　　　　個。 ＦＥＴ（電界効果トランジスター）　　　　　　２個。 ヒューズホルダー　　　　　　　　　　　　４本。 テフロン絶縁ＲＣＡ端子 　　　　　　　２組４個。 　 Ｅ．　調整・測定 Ｆ．　修理費　　　　２５０，０００円。　　　オ−バ−ホ−ル修理。 Ｙ．　ユーザー宅の設置状況 Ｓ．　Ｄｅｎｏｎ　ＰＯＡ−３０００Ｚ　の仕様（カタログ・マニアルより）

Ａ．　修理前の状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ａ１１．　点検中　前から見る

Ａ１２．　点検中　前右から見る

Ａ１３．　点検中　後から見る

Ａ１４．　点検中　後左から見る

Ａ２１．　点検中　上から見る

Ａ２２．　点検中　上・下蓋を取り、上から見る。

Ａ２３．　点検中　上・下蓋を取り、上から見る。整流器の周りに電源ブロック電解コンデンサーの液漏れ跡。

Ａ３１．　点検中　下前から見る

Ａ３２．　点検中　下前左から見る

Ａ３３．　点検中　下後から見る

Ａ３４．　点検中　下後右から見る

Ａ４１．　点検中　下から見る

Ａ４２．　点検中　下蓋裏の埃。

Ａ５１．　点検中　上・下蓋を取り、下から見る。

Ａ５２．　点検中　電源ブロック電解コンデンサーの液漏れ跡。

Ａ５３．　点検中　電源ブロック電解コンデンサーの液漏れ跡、拡大。

Ａ６１．　点検中　電源ブロック電解コンデンサー容量測定、右側＋電源用、２万μＦ以上。ＰＥＡＫ　ｌＣＲ４５使用。

Ａ６２．　点検中　電源ブロック電解コンデンサー容量測定、右側−電源用、２万μＦ以上。ＰＥＡＫ　ｌＣＲ４５使用。

Ａ６３．　点検中　電源ブロック電解コンデンサー容量測定、左側＋電源用、２万μＦ以上。ＰＥＡＫ　ｌＣＲ４５使用。

Ａ６４．　点検中　電源ブロック電解コンデンサー容量測定、左側−電源用、２万μＦ以上。ＰＥＡＫ　ｌＣＲ４５使用。

Ａ６５．　点検中　右側電源ブロック電解コンデンサー「＋−直列接続」で容量測定、１２４００μＦ／ＥＳＲ＝０．１。ＤＥ−５０００　ＬＣＲ使用。ＥＳＲに付いてはmuRata、Nichicon、ルビコン、Panasonic参照。

Ａ６６．　点検中　左側電源ブロック電解コンデンサー「＋−直列接続」で容量測定、１２５５０μＦ／ＥＳＲ＝０．２。ＤＥ−５０００　ＬＣＲ使用。ＥＳＲに付いてはmuRata、Nichicon、ルビコン、Panasonic参照。

Ａ７１．　点検中　手持ちＯＮＫＹＯ　オンキヨー（株） Ｍ−５０９用電源ブロック電解コンデンサー。ネジ端子なので半田付の温度上昇無。容量＝３万μＦ／使用電圧９０ＷＶ。ＰＯＡ−３０００ＺＲ．　２台目　修理用に準備。

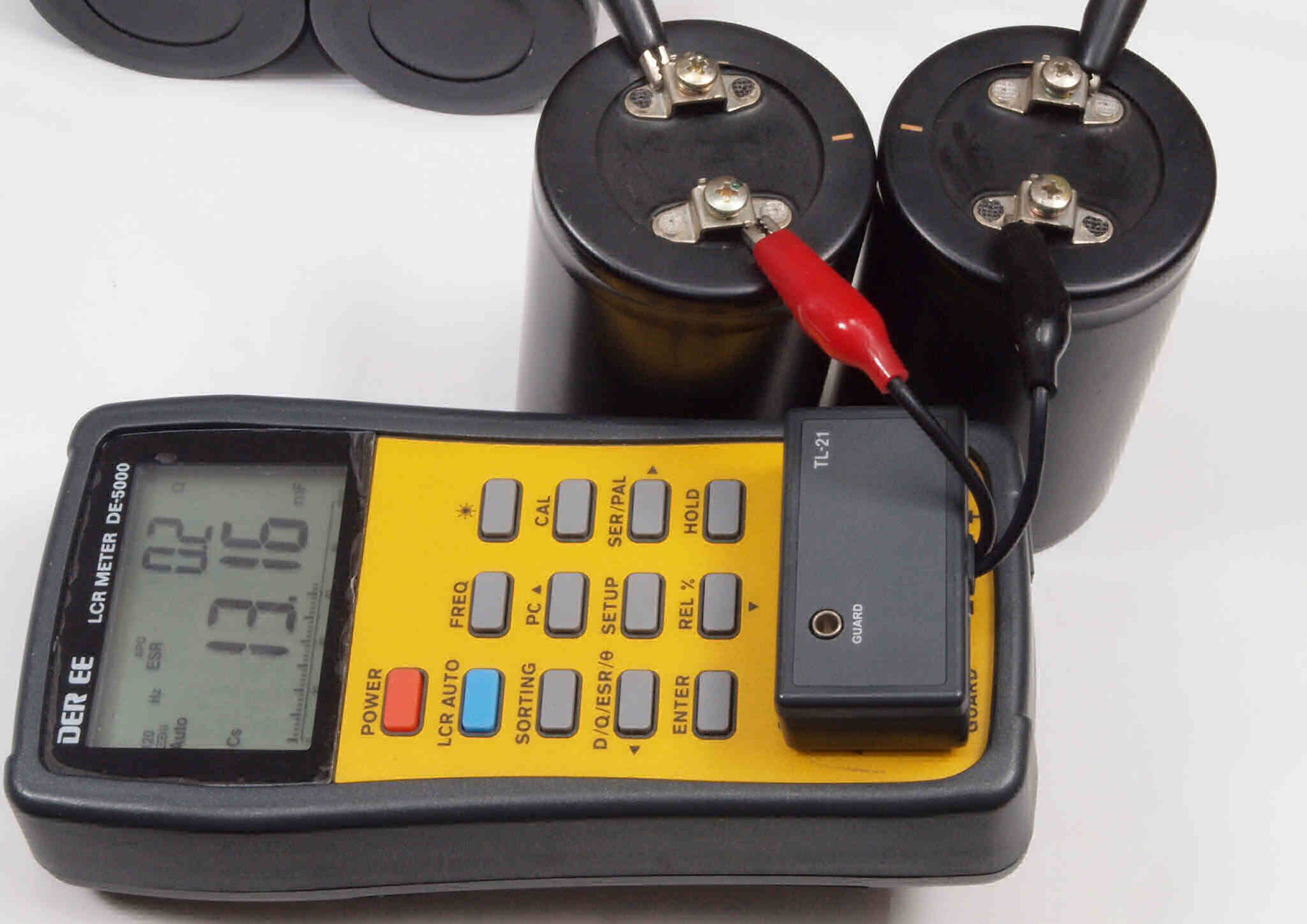

Ａ７２．　点検中　手持ちＯＮＫＹＯ　オンキヨー（株） Ｍ−５０９用電源ブロック電解コンデンサー「＋−直列接続」で容量測定、１３１６０μＦ／ＥＳＲ＝０．２。ＤＥ−５０００　ＬＣＲ使用。ＥＳＲに付いてはmuRata、Nichicon、ルビコン、Panasonic参照。

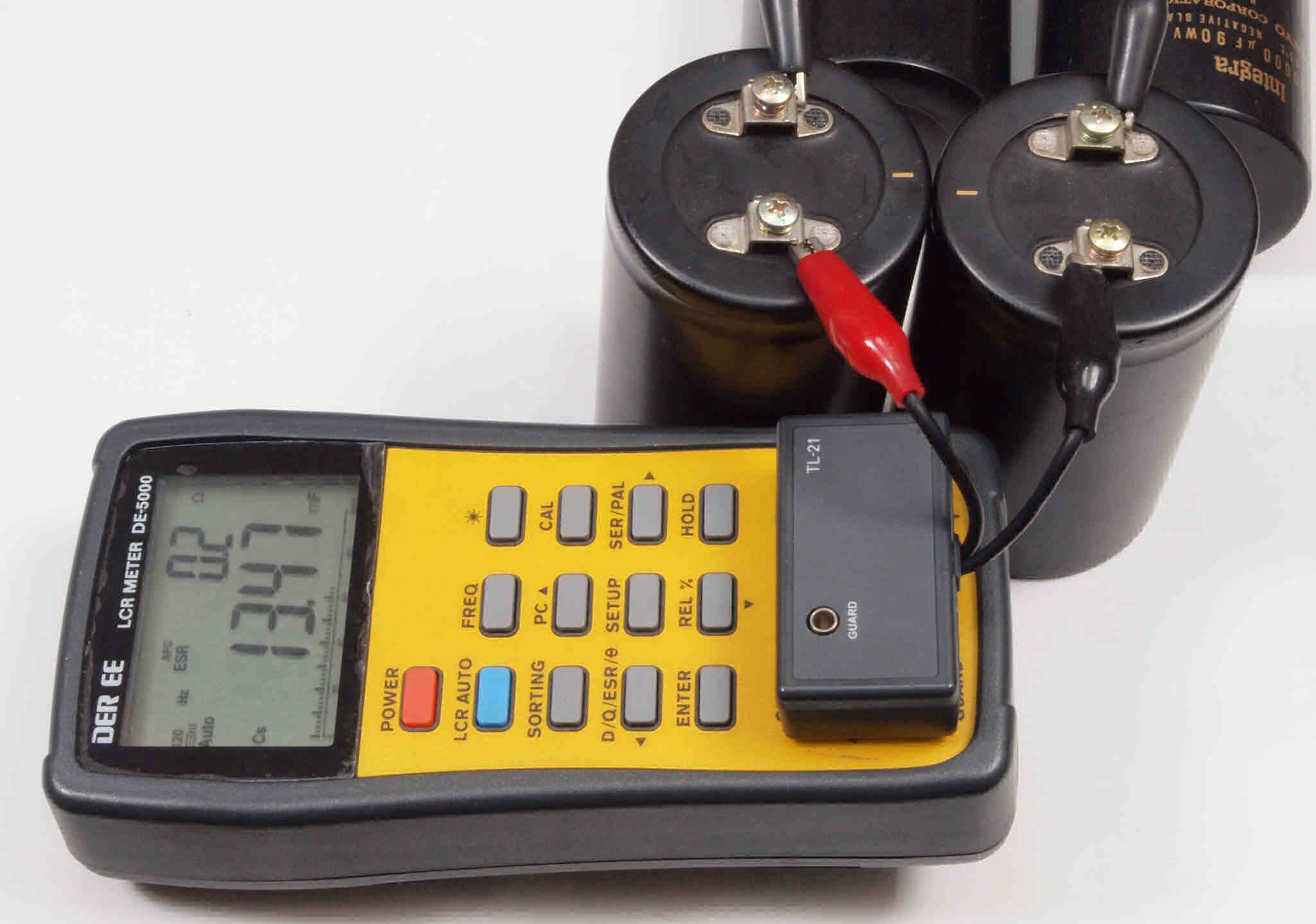

Ａ７３．　点検中　手持ちＯＮＫＹＯ　オンキヨー（株） Ｍ−５０９用電源ブロック電解コンデンサー「＋−直列接続」で容量測定、１３４７０μＦ／ＥＳＲ＝０．２。ＤＥ−５０００　ＬＣＲ使用。ＥＳＲに付いてはmuRata、Nichicon、ルビコン、Panasonic参照。

Ａ８１．　点検中　入力ＲＣＡ端子。

Ａ８２．　点検中　入力ＲＣＡ端子。　テフロン絶縁ＲＣＡ端子に交換。

Ａ８３．　点検中　交換するテフロン絶縁製ＲＣＡ端子。　中心電極は円筒状で４つ割方式。

Ａ８４．　点検中　ＷＢＴ製ＲＣＡ端子ＷＢＴ−０２０１。　さらに複雑な構造で「カチ」と差し込み感を与える。

Ａ８５．　点検中　最近の「ＲＣＡプラグ」の中心電極は２割になっているので接触不良が起きにくい。

Ａ９１．　点検中　電源コード取付。

Ａ９２．　点検中　電源コード取り、３Ｐインレットに交換可能、今回見送り。　FURUTECH　FI-10(R) ロジウムメッキ使用。

Ｃ．　修理状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｃ１．　修理中　基板、前パネルを取りさったシャシ。

Ｃ２．　修理中　基板、前パネルを取りさったシャシを下から見る。

Ｃ３．　修理中　左終段放熱器の金具固定ビス。　念の為もう１個付けて欲しい。

Ｃ４．　修理後　右終段放熱器の金具固定ビス。　念の為１個取り付ける。

Ｃ１１．　修理前　右側終段ＡＭＰ基板。

Ｃ１２．　修理後　右側終段ＡＭＰ基板。　バイアス調整用半固定ＶＲ１個、ＳＰ接続リレー１個 　　　　　　　　　　　電解コンデンサー１３個交換、フイルムコンデンサー２個追加

Ｃ１３．　修理前　右側終段ＡＭＰ基板裏。

Ｃ１３２．　修理中　右側終段ＡＭＰ基板裏。　半田不良予備郡。

Ｃ１４．　修理（半田補正）後　右側終段ＡＭＰ基板裏。　半田を全部やり直す。

Ｃ１５．　完成右側終段ＡＭＰ基板裏。　　洗浄後防湿材を塗る。

Ｃ２１．　修理前　左側終段ＡＭＰ基板。

Ｃ２２．　修理後　左側終段ＡＭＰ基板。　バイアス調整用半固定ＶＲ１個、ＳＰ接続リレー１個 　　　　　　　　　　　電解コンデンサー１３個交換、フイルムコンデンサー２個追加

Ｃ２３．　修理前　左側終段ＡＭＰ基板裏。

Ｃ２３２．　修理中　左側終段ＡＭＰ基板裏。　半田不良予備郡。

Ｃ２４．　修理（半田補正）後　左側終段ＡＭＰ基板裏。　半田を全部やり直す。

Ｃ２５．　完成左側終段ＡＭＰ基板裏。　　洗浄後防湿材を塗る。

Ｃ３１．　修理前　右側プリドライブ基板。

Ｃ３２．　修理後　右側プリドライブ基板。　電解コンデンサー１２個交換。

Ｃ３３．　修理前　右側プリドライブ基板裏。

Ｃ３４．　修理（半田補正）後　右側プリドライブ基板裏。　半田を全部やり直す。

Ｃ３５．　完成右側プリドライブ基板裏。　　洗浄後防湿材を塗る。

Ｃ４１．　修理前　左側プリドライブ基板。

Ｃ４２．　修理後　左側プリドライブ基板。初段複合ＦＥＴ（電界効果トランジスター）１個、ＴＲ（トランジスター）１６個、電解コンデンサー１２個交換。

Ｃ４３．　修理前　左側プリドライブ基板裏。　後付部品は可能な限り表へ移動する。

Ｃ４４．　修理（半田補正）後　　左側プリドライブ基板裏。　半田を全部やり直す。

Ｃ４５．　完成左側プリドライブ基板裏。　　洗浄後防湿材を塗る。

Ｃ５１．　修理前　整流基板。

Ｃ５３．　修理前　整流基板裏。

Ｃ５３２．　修理中　整流基板裏。　半田不良予備郡。

Ｃ５３３．　修理中　整流基板裏。　半田不良予備郡２。

Ｃ５３４．　修理中　整流基板裏。　半田不良予備郡３。

Ｃ５４．　修理（半田補正）後　　整流基板裏。　半田を全部やり直す。

Ｃ５５．　完成整流基板裏。　　洗浄後防湿材を塗る。

Ｃ６１．　修理前　整流基板２。

Ｃ６２．　修理後　整流基板２。　電解コンデンサー４個交換。　フイルムコンデンサー４個追加。

Ｃ６３．　修理前　整流基板２裏。

Ｃ６４．　修理（半田補正）後　　整流基板２裏。　半田を全部やり直す。

Ｃ６５．　完成整流基板２裏。　　洗浄後防湿材を塗る。

Ｃ７１．　修理前　メインＶＲ基板。

Ｃ７２．　修理前　メインＶＲ基板裏。

Ｃ７３．　修理（半田補正）後　　メインＶＲ基板裏。　半田を全部やり直す。

Ｃ７４．　完成メインＶＲ基板裏。　　洗浄後防湿材を塗る。

Ｃ８１．　修理前　ソースダイレクトＳＷ基板。　ＰＭＡ−Ｓ１０ではリレー回路なのだが？

Ｃ８２．　修理前　ソースダイレクトＳＷ基板裏。

Ｃ８３．　修理（半田補正）後　　ソースダイレクトＳＷ基板裏。　半田を全部やり直す。

Ｃ８４．　完成ソースダイレクトＳＷ基板裏。　　洗浄後防湿材を塗る。

ＣA１．　修理前　ヘッドホーンジャック表示基板。

ＣA２．　修理前　ヘッドホーンジャック基板裏。

ＣA３．　修理（半田補正）後　　ヘッドホーンジャック基板裏。　半田を全部やり直す。

ＣＡ４．　完成ヘッドホーンジャック基板裏。　　洗浄後防湿材を塗る。

ＣＢ１．　修理前　ＬＥＤ表示基板。

ＣＢ２．　修理後　ＬＥＤ表示基板。　電解コンデンサー１個交換。

ＣＢ３．　修理前　ＬＥＤ表示基板裏。

ＣＢ４．　修理（半田補正）後　ＬＥＤ表示基板裏。　半田を全部やり直す。

ＣＢ５．　完成ＬＥＤ表示基板裏。　　洗浄後防湿材を塗る。

ＣＣ１．　修理前　入力選択ＳＷ基板

ＣＣ２．　修理前　入力選択ＳＷ基板裏

ＣＣ３．　修理（半田補正）後　入力選択ＳＷ基板裏。　半田を全部やり直す

ＣＣ４．　完成入力選択ＳＷ基板裏。　　洗浄後防湿材を塗る

ＣＣ５．　修理中　選択ＳＷ基板固定ビス無。

ＣＢ５．　修理前　ヒューズ基板。

ＣＢ６．　修理中　ヒューズ基板。ラッピング線。

ＣＢ７．　修理後　ヒューズ基板。ラッピング線に半田を浸み込ませる。

ＣＢ８．　修理前　ヒューズ基板裏。

ＣＢ９．　修理（半田補正）後　ヒューズ基板裏。　半田を全部やり直す。

ＣＢＡ．　完成ヒューズ基板裏。　　洗浄後防湿材を塗る。

ＣＣ１．　修理前　中継端子基板。

ＣＣ２．　修理前　中継端子基板裏。

ＣＣ２２．　修理中　中継端子基板裏。半田部分拡大。

ＣＣ２３．　修理中　中継端子基板裏。半田部分２拡大。

ＣＣ３．　修理（半田補正）後　中継端子基板裏。　半田を全部やり直す。

ＣＣ４．　完成中継端子基板裏。　　洗浄後防湿材を塗る。

ＣＤ１．　修理前　電源ＳＷ基板。

ＣＤ２．　修理中　電源ＳＷ基板。ラッピング線。

ＣＤ３．　修理後　電源ＳＷ基板。ラッピング線に半田を浸み込ませる。

ＣＤ４．　修理前　電源ＳＷ基板裏。

ＣＤ５．　修理（半田補正）後　電源ＳＷ基板裏。　半田を全部やり直す。

ＣＤ６．　完成電源ＳＷ基板裏。　　洗浄後防湿材を塗る。

ＣＥ１．　修理前　入力ＲＣＡ端子。

ＣＥ２．　修理（交換）後　入力ＲＣＡ端子。テフロン絶縁ＲＣＡ端子に交換。

ＣＤ１．　修理前　ＳＰ接続端子。

ＣＤ２．　修理（交換）後　ＳＰ接続端子。ＷＢＴ−０７０２使用。

ＣＦ１．　修理前　電源ブロック電解コンデンサー回り上から見る。整流器の周りに電源ブロック電解コンデンサーの液漏れ跡。

ＣＦ２．　修理（交換）後　電源ブロック電解コンデンサー周り上から見る。

ＣＦ３．　修理前　電源ブロック電解コンデンサー周り下から見る。液漏れ跡が多い。

ＣＦ４．　修理後　電源ブロック電解コンデンサー周り下から見る。

ＣＦ１．　交換した部品

ＣＧ１．　修理前　上から見る。

ＣＧ２．　修理後　上から見る。

ＣＧ３．　修理前　下から見る。

ＣＧ４．　修理後　下から見る。

Ｅ．　測定・調整。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｅ０．　出力・歪み率測定・調整 　　　　「見方」。 　　　上段中　右側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　上段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ８２０２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段中　左側ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。 　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。 　　　下段右端　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ６０６２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。 　　　下段左端　オーディオ発振器　ＶＰ−７２０１Ａ　より５０Ｈｚ〜１００ｋHｚの信号を出し（歪み率＝約０．００３％）、ATT＋分配器を通し、ＡＭＰに入力。 　　　　　　　よって、ダイアル設定出力レベルより低くなります。測定機器の仕様や整備の様子はこちら、「ＶＰ−７７２３Ｂ」「ＶＰ−７２０１Ａ」。 FFT画面の見方はこちら。

Ｅ１１．　５０Ｈｚ入力、Ｒ側ＳＰ出力電圧４５Ｖ＝２５３Ｗ出力、　０．０１４７％歪み。 　　　　　　　　 　　　 　Ｌ側ＳＰ出力電圧４５Ｖ＝２５３Ｗ出力、　０．０１４１％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

Ｅ１２．　１００Ｈｚ入力、Ｒ側ＳＰ出力電圧４５Ｖ＝２５３Ｗ出力、　０．０１４６％歪み。 　　　　　　　　　　　　 　　Ｌ側ＳＰ出力電圧４５Ｖ＝２５３Ｗ出力、　０．０１４２％歪み。 　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５０Ｈｚ、右＝１ｋＨｚ。

Ｅ１３．　５００Ｈｚ入力、Ｒ側ＳＰ出力電圧４５Ｖ＝２５３Ｗ出力、　０．０１６２歪み。 　　　　　　　 　　　　　　 Ｌ側ＳＰ出力電圧４５Ｖ＝２５３Ｗ出力、　０．０１６１％歪み。 　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｅ１４．　１ｋＨｚ入力、Ｒ側ＳＰ出力電圧４５Ｖ＝２５３Ｗ出力、　０．０１６７％歪み。 　　　　　　　　　　　 　 Ｌ側ＳＰ出力電圧４５Ｖ＝２５３Ｗ出力、　０．０１６６％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２．５ｋＨｚ、右＝１０ｋＨｚ。

Ｅ１５．　５ｋＨｚ入力、Ｒ側ＳＰ出力電圧４５Ｖ＝２５３Ｗ出力、　０．０２３８％歪み。 　　　　　　　　　　　　　Ｌ側ＳＰ出力電圧４５Ｖ＝２５３Ｗ出力、　０．０２３８％歪み。 　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

Ｅ１６．　１０ｋＨｚ入力、Ｒ側ＳＰ出力電圧４５Ｖ＝２５３Ｗ出力、　０．０３１９％歪み。 　　　　　　　　　　 　　 　Ｌ側ＳＰ出力電圧４５Ｖ＝２５３Ｗ出力、　０．０３２０％歪み。 　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝２５ｋＨｚ、右＝１００ｋＨｚ。

Ｅ１７．　５０ｋＨｚ入力、Ｒ側ＳＰ出力電圧４５Ｖ＝２５３Ｗ出力、　４．２１％歪み。 　　　　　　　　　　 　　 　Ｌ側ＳＰ出力電圧４５Ｖ＝２５３Ｗ出力、　４．１７％歪み。 　　　　　　　　　　　　　　　　　　「ＦＦＴ分析」のオシロのカーソル周波数、左＝１２５ｋＨｚ、右＝５００ｋＨｚ。

Ｙ．　ユーザー宅の設置状況 Ｙ１．　設置状況

Ｓ．　Ｄｅｎｏｎ　ＰＯＡ−３０００Ｚ　の仕様（カタログ・マニアルより）

型式 プリメインアンプ　ＰＯＡ−３０００Ｚ　ステレオパワーアンプ 定格出力(両ch駆動、正弦波出力、20Hz〜20kHz) 300W+300W(6Ω) 250W+250W(8Ω) 全高調波歪率 0.002%以下(20Hz〜20kHz、定格出力-3dB、8Ω) 混変調歪率(60Hz:7kHz=4:1、定格出力相当振幅出力、8Ω) 0.0015%以下 TIM歪率 測定限界以下 出力帯域幅(両ch駆動、8Ω) 5Hz〜80kHz(THD 0.01%) 周波数特性 1Hz〜300kHz +0 -3dB(1W出力時) 入力感度/インピーダンス Normal in＝1V/18kΩ High cut filter in＝1.41V/25kΩ 出力インピーダンス 0.08Ω(1kHz) S/N比(Aカーブ・ウェイティング) 123dB スルーレート ±500V/μsec High cut filter特性 40kHz、6dB/oct スピーカー負荷 6Ω〜16Ω サブソニックフィルター特性 16Hz、6dB/oct レベルメーター特性 指示方式＝ピーク値指示方式出力レベルメーター 指示範囲＝-50dB〜+5dB(0dB=200W/8Ω) 周波数特性＝10Hz〜100kHz +0 -3dB(1W出力時) 自己診断機能 異常温度上昇、L/R動作状況診断の各表示 電源電圧 AC100V、50Hz/60Hz 消費電力 400W(電気用品取締法) 外形寸法(ツマミ、端子、脚含む) 幅493x高さ199x奥行480mm 重量 30kg 価格 ￥380,000(1984年2月発売)
