Ｓａｎｓｕｉ　ＡＵ－Ｄ９０７Ｘ　Ｄｅｃａｄｅ

Ｓａｎｓｕｉ　ＡＵ－Ｄ９０７Ｘ　Ｄｅｃａｄｅ．　４台目修理記録

平成１４年６月７日到着　平成１４年６月２８日完成

注意　このＡＭＰはＲＬ－ＳＰのアース側にもＡＭＰが入っています
　　　　よって、ＡＭＰのシャーシにＳＰの線（アース側）を接続してはいけません、共通にしてもいけません、終段ＴＲが死にます

修理前の状況
　左のCHから不定期にガリ音が出始め、まったく音がでなくなるときもあります。
最近では右CHにもその状況が出始め、ひどいときは　両CHともそういう状態になるときもあります。
時には正常な場合もありますが、私はクラシックだけを聴きますので、突然そういう状態になるとストレスがたまるので、買い替えも検討しましたが、このアンプは借金までして初めて買ったもので、非常に愛着があり出来るものなら修理して使いたいと思っています。
　一度メーカーに修理に出したのですが、パーツを１点換えて戻ってきたのを聴いてみたら、全然直っていなくて工賃の１万円を損しました。　　もう古いものなので、メーカーもちゃんと直す気がないのかもしれないと思い、あきらめかけていたのですが、
原因
　経年変化による劣化
修理状況
ＡＭＰのバランス／バイアス半固定ＶＲ交換、１３ｍｍΦ高級品。
メインＡＭＰの初段ＦＥＴ（電界効果トランジスター）交換
コントロールＡＭＰの初段ＦＥＴ（電界効果トランジスター）交換
ＳＰ接続リレ－交換
ＳＰ接続端子交換
メインＶＲ交換
バランスＶＲ
表示ランプ交換
取り外し、各基板の半田不良を修理します、所謂、半田補正作業。
使用部品
バランス、バイアス調整用　半固定ＶＲ　　　　　　　　１０個
ＦＥＴ（電界効果トランジスター）　　　　　　　　　　　　　４個
ＴＲ（トランジスター）　　　　　　　　　　　　　　　　　　　　６個
ＳＰ接続リレー　　　　　　　　　　　　　　　　　　　　　　　２個
ＳＰ接続端子　　　　　　　　　　　　　　　　　　　　　　　　１個
メインＶＲ　　　　　　　　　　　　　　　　　　　　　　　　　　　１個
バランスＶＲ　　　　　　　　　　　　　　　　　　　　　　　　　１個
表示ランプ　　　　　　　　　　　　　　　　　　　　　　　　　　１個
修理費　　３８，０００円　　　　通常修理。
　　　　　　　　　　　　　　　　　　　ＳＰ接続端子／メインＶＲ／バランスＶＲ支給。
Ｓａｎｓｕｉ　ＡＵ－Ｄ９０７ＸＤｅｃａｄｅ　の仕様（マニアル・カタログより）

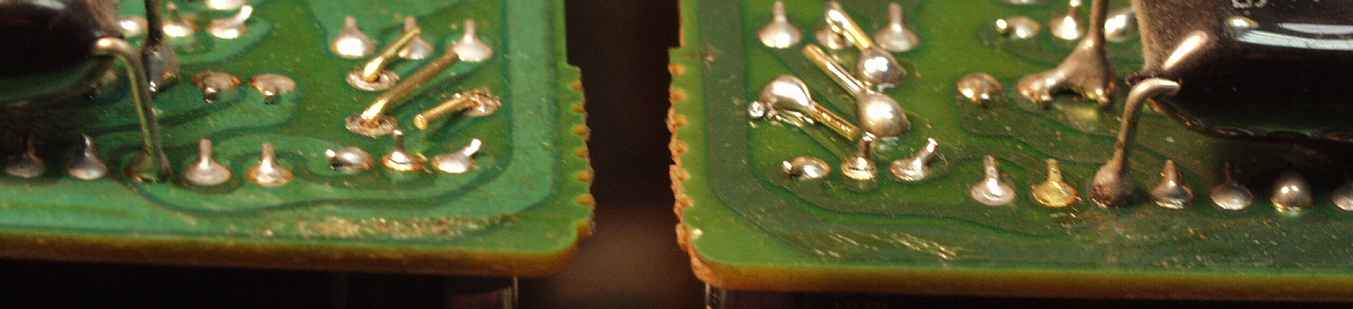

１．製作仕様書が悪く、ジャンパー線が基板の他のラインの上にある、絶縁は塗料のみ
　　制作者は何も考えず、内側に曲げるだけ

２．他の方向に曲げて、修理後

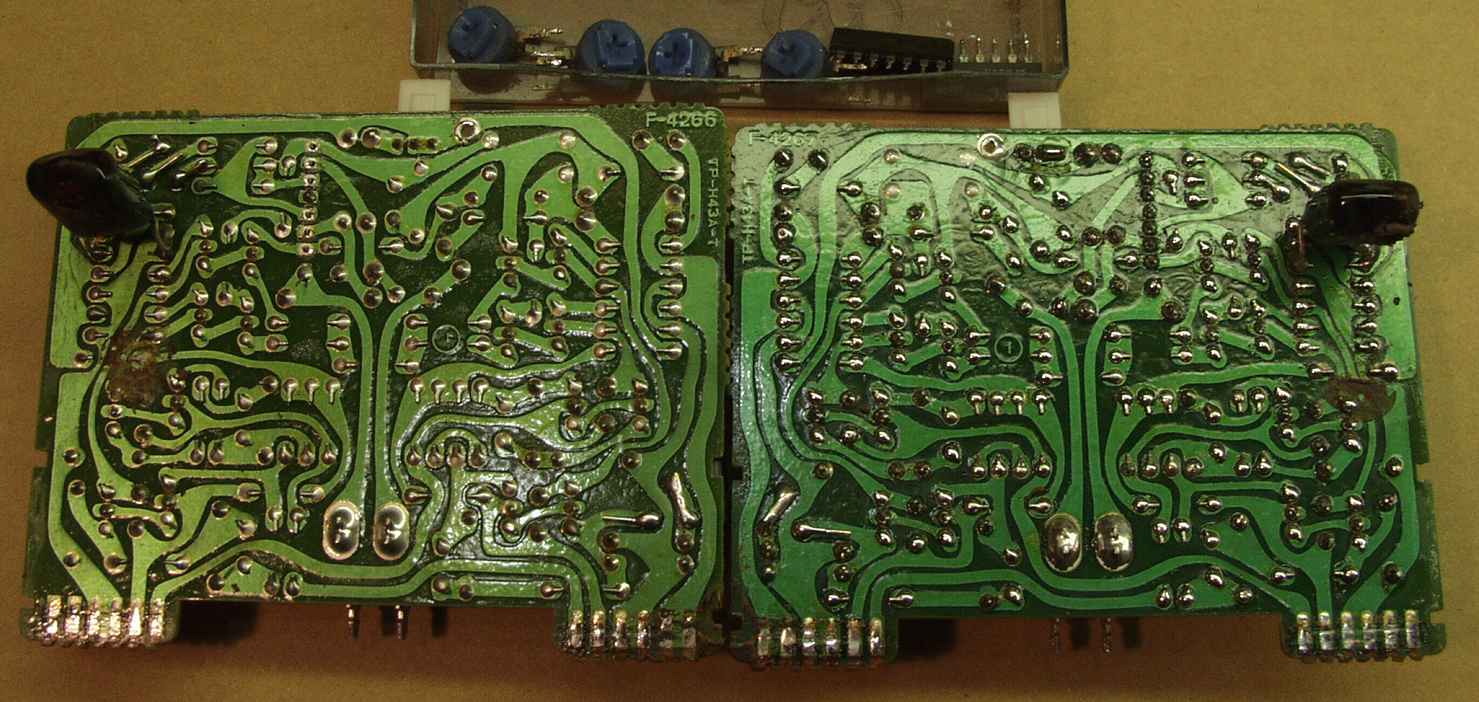

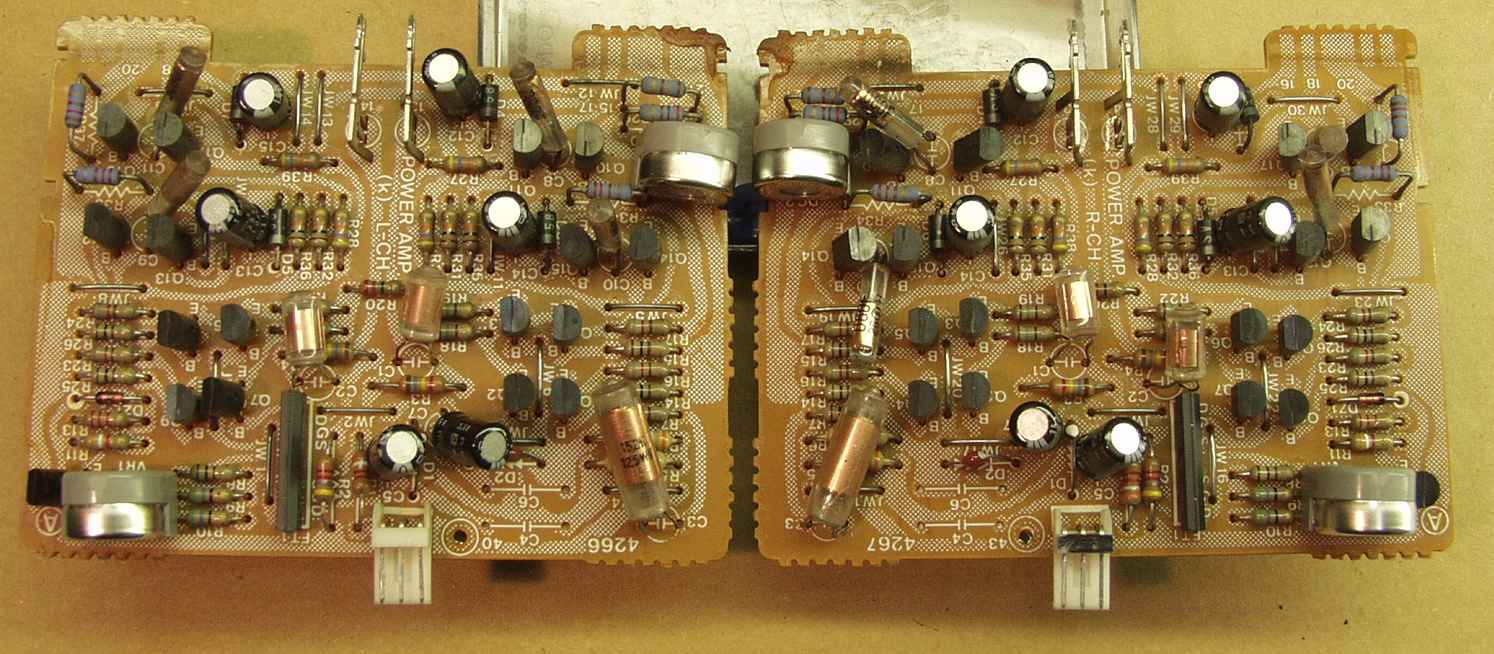

３．ＲＬドライブ基板修理、ＦＥＴ（電界効果トランジスター）、半固定ＶＲ交換

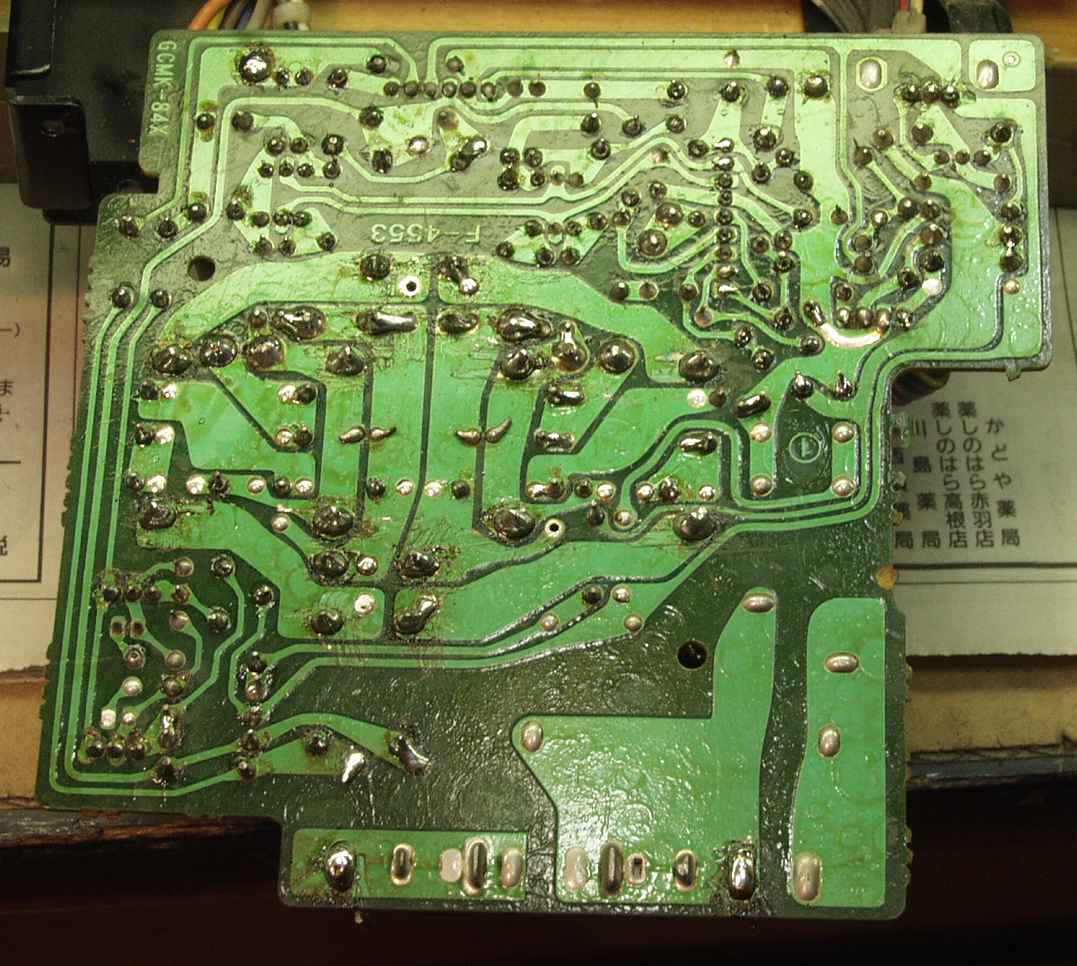

４．ハンダ不良個所

５．ＲＬドライブ基板半田補正、左＝作業中、右＝終了

６．ドライブ基板修理取り付け、隙間を狭め、半田の強度を増す

７．ＲＣＡ端子が付いた入力切り替え基板の半田補正
　　力が加わる所なので、十分ハンダを盛る

８．ＥＱ・コントロール基板修理、ＦＥＴ（電界効果トランジスター）、半固定ＶＲ交換

９．ＥＱ・コントロール基板の半田補正

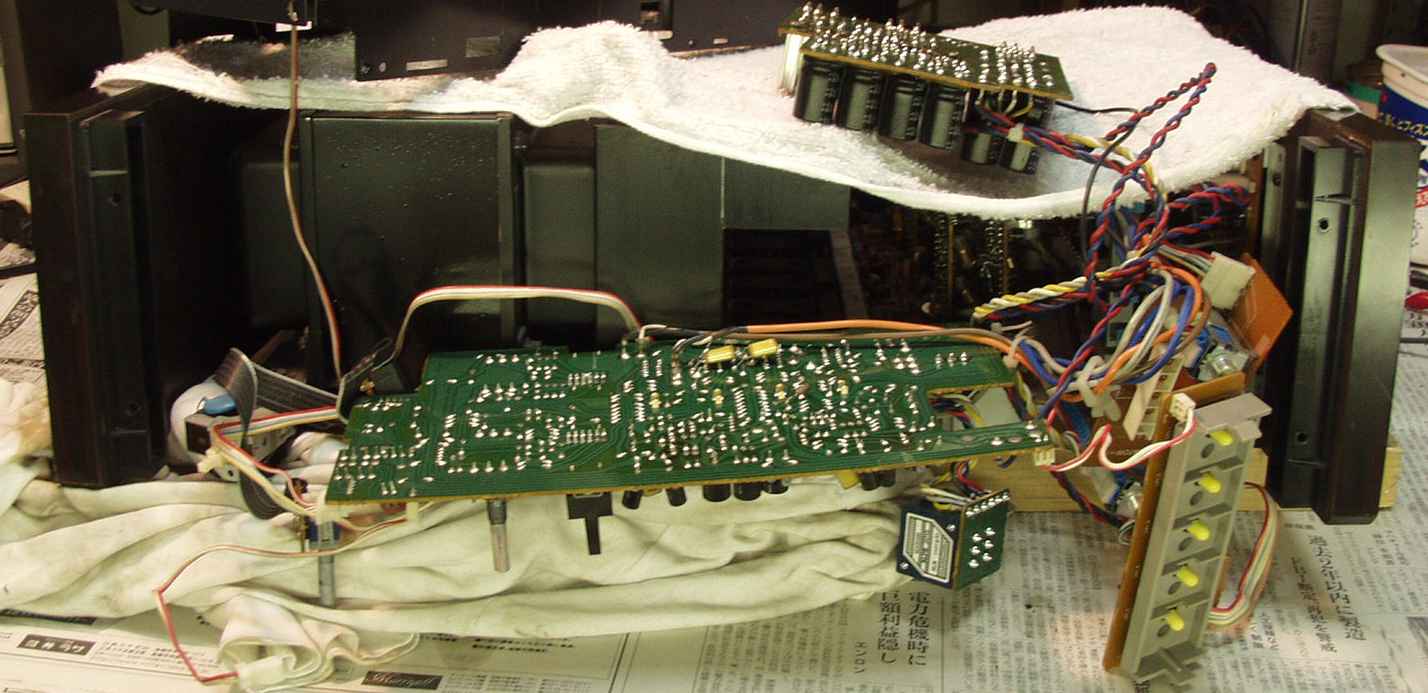

１０．パネルを取り、トーン基板、定電圧基板の修理

１１．トーン基板ハンダ補正、バランスＶＲ、メインＶＲ交換

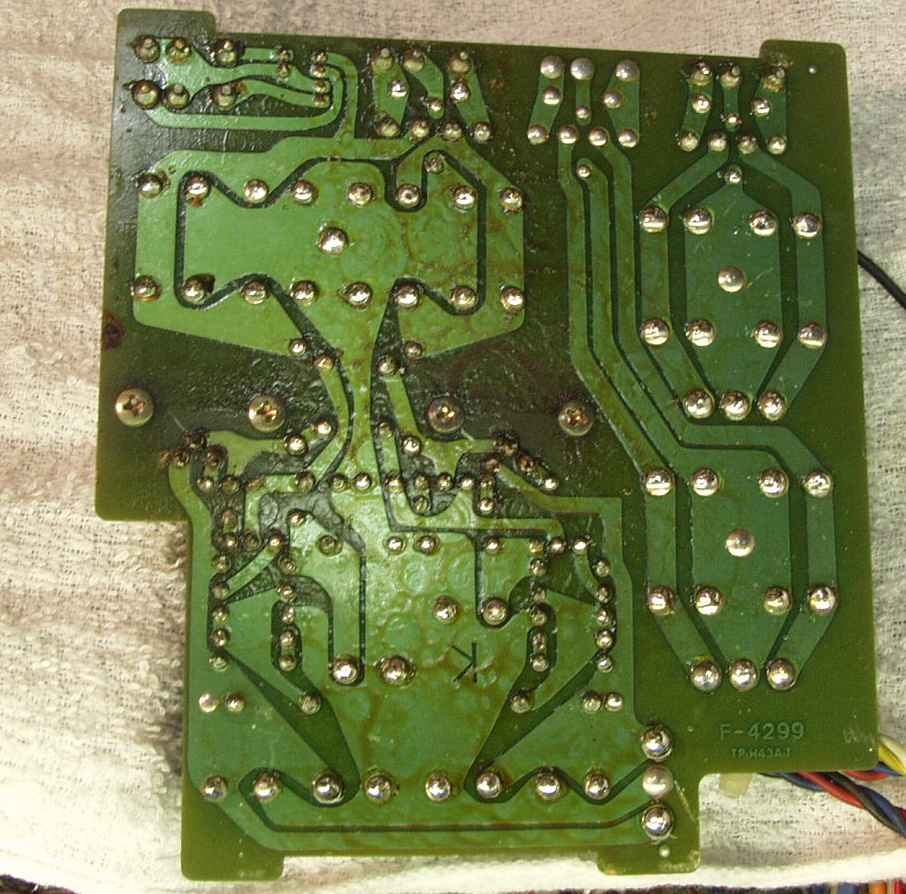

１２．定電圧基板のハンダ補正

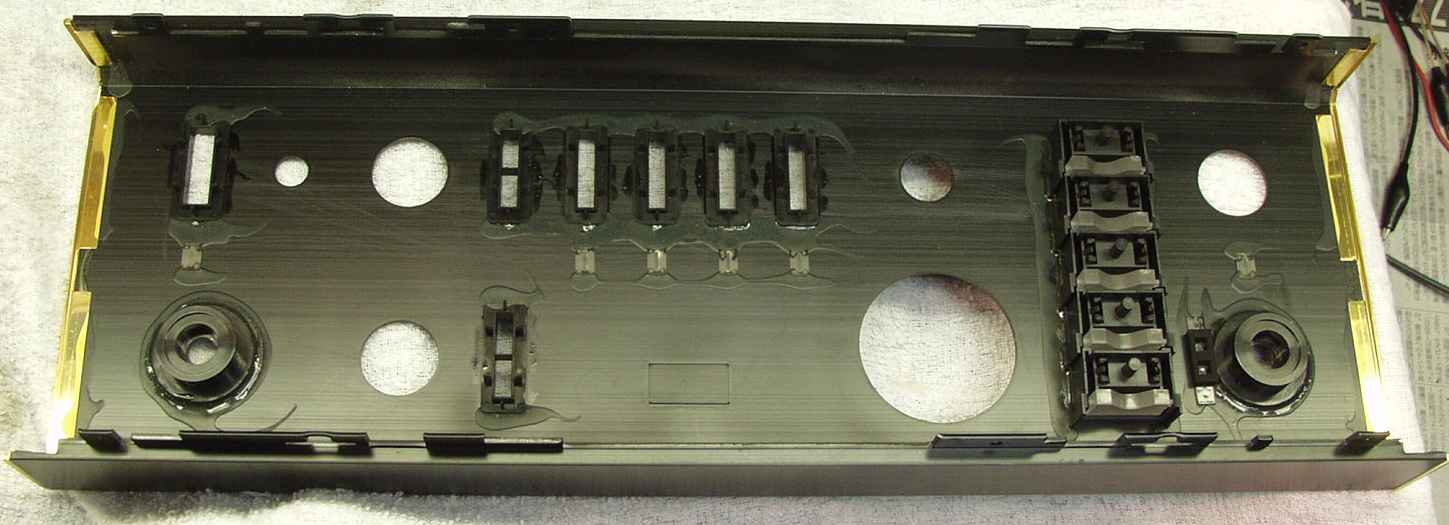

１３．パネルの裏、接着が取れている

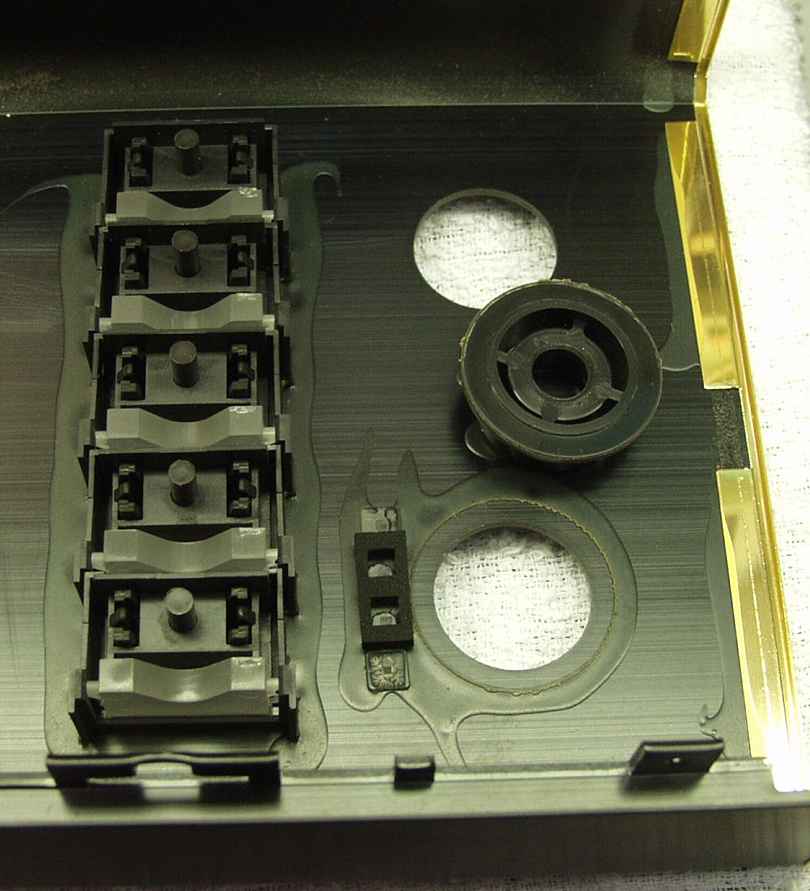

１４．パネル修理、他の所もシアノ・アクリレイトを流し込む

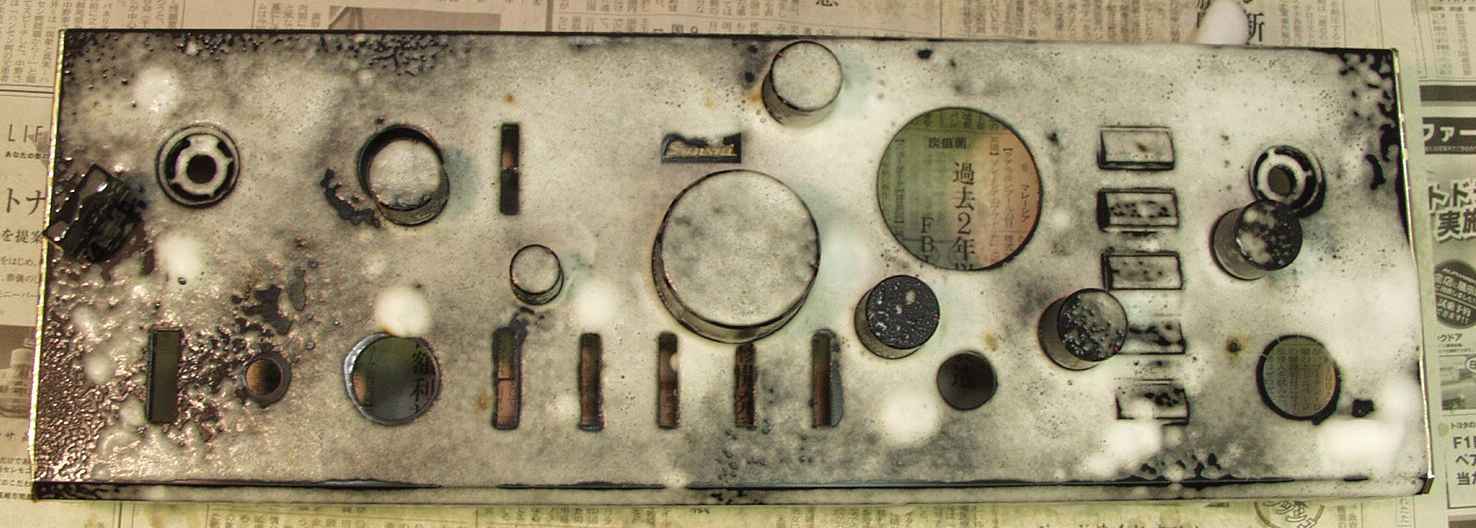

１５．パネル洗浄

１６．ＳＰ出力リレー交換

１７．ＳＰ出力リレー基板ハンダ補正

１８．交換したＳＰ接続端子とＳＰ接続リレ－
　　　ＳＰ接続端子＝修理時、取り外すとき爪を折り、補強してある、修理者の責なので交換すべきでは
　　　ＳＰ接続リレー＝接点復活材使用で腐食している

１９．完成、下から見る

２０．完成、上から見る

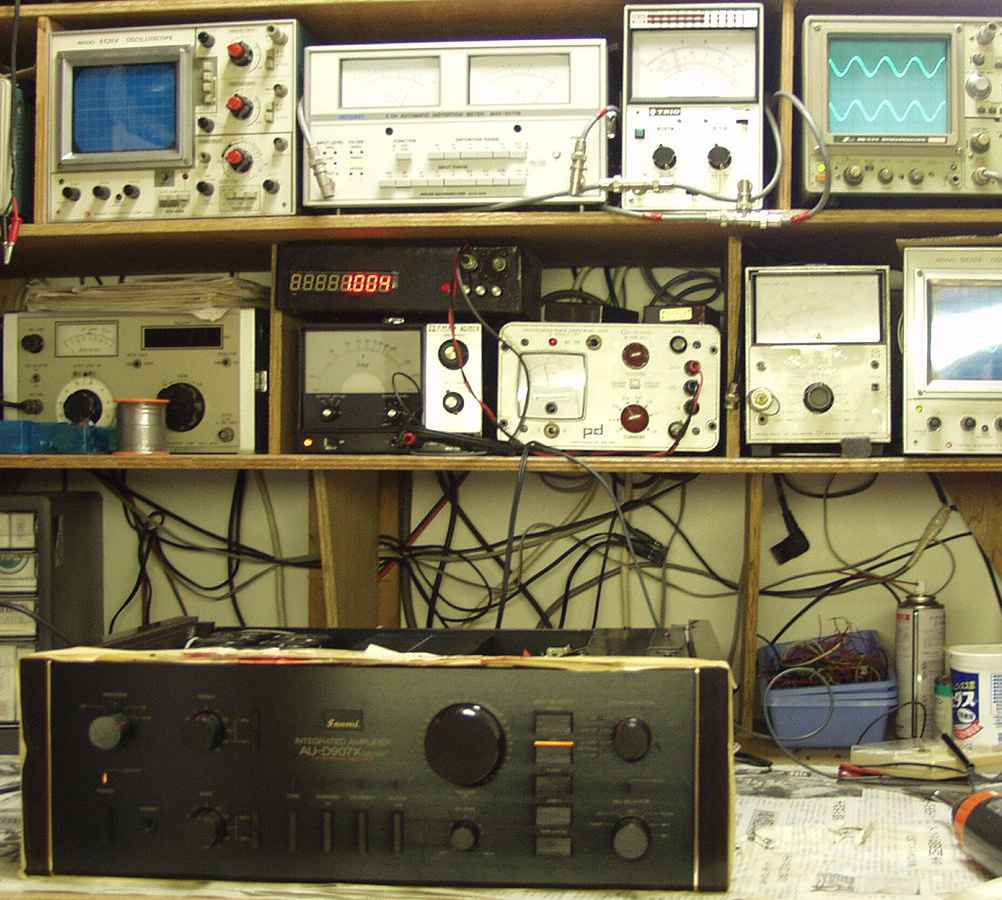

２１．出力／歪み率測定・調整

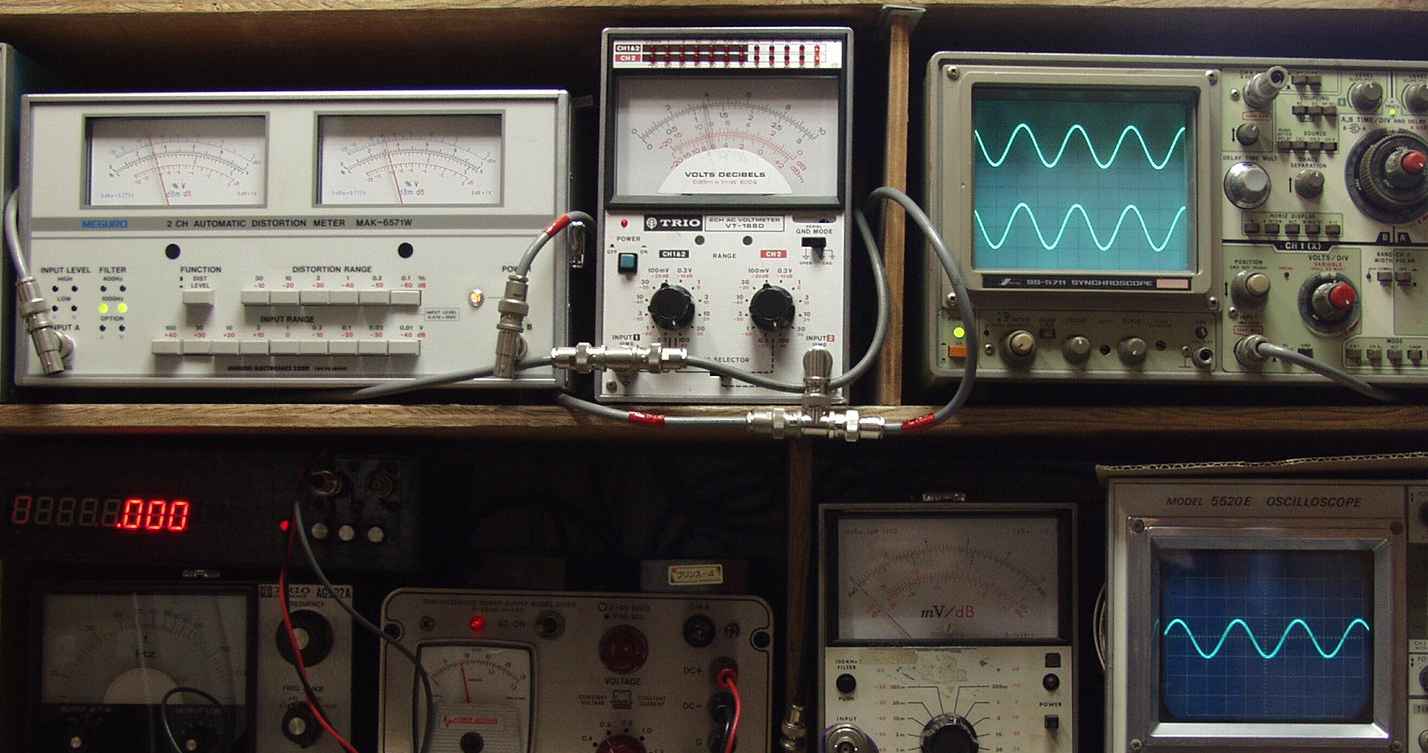

２２．出力３８Ｖ＝１８０Ｗ　歪み率０．０３％　ＭＣ入力＝１０００ＨＺ＝右下入力波形
　　　左＝黒針＝上、左＝赤針＝下

２３．出力３８Ｖ＝１８０Ｗ　歪み率０．０３％　ＭＣ入力＝４００ＨＺ＝右下入力波形
　　　左＝黒針＝上、左＝赤針＝下

Ｓ．　Ｓａｎｓｕｉ　ＡＵ－Ｄ９０７ＸＤｅｃａｄｅ　の仕様（マニアル・カタログより）　

型式	インテグレーテッドDCアンプ　AU-D907X (Decade)
パワーアンプ部 Xバランス・アンプ(Twin Diamond Balanced Drive Amp)方式
実効出力(両ch駆動)	180W+180W(6Ω、10Hz～20kHz) 160W+160W(8Ω、10Hz～20kHz) 250W+250W(4Ω、1kHz) 210W+210W(6Ω、1kHz) 180W+180W(8Ω、1kHz)
全高調波歪率	0.003%(8Ω、10Hz～20kHz、実効出力時) 0.005%(6Ω、10Hz～20kHz、1/2実効出力時)
混変調歪率(60Hz=7kHz＝4=1)	0.003%(8Ω、実効出力時)
出力帯域幅(IHF、両ch動作、THD0.03%)	5Hz～80kHz
ダンピングファクター(新IHF、20Hz～20kHz)	100(6Ω)
周波数特性(1W)	DC～300kHz +0 -3dB
エンベロープ歪	測定限界以下
TIM歪(Sawtooth法)	測定限界以下
スルーレイト	±300V/μsec(6Ω)
ライズタイム	0.5μsec
イコライザーアンプ部(Hi-Precisionイコライザー)
入力感度/入力インピーダンス(1kHz)	Phono MM=2.5mV/47kΩ Phono High MC=2.5mV/100Ω Phono MC Low=100μV/3.2Ω(MCトランス採用) Phono MC High=300μV/40Ω(MCトランス採用) CD、Tuner、Tape1、2=150mV/47kΩ
Phono最大許容入力(1kHz、THD 0.01%)	MM=300mV High MC=300mV MC High=35mV(トランス方式)
出力レベル/インピーダンス	Tape rec=150mV/600Ω
RIAA偏差(MM、Rec out)	20Hz～300kHz ±0.2dB
SN比(Aネットワーク、ショートサーキット)	Phono MM=90dB Phono MC=80dB以上(100μV) CD、Tuner、Tape=110dB
トーンコントロール	Bass最大変化量=±10dB(20Hz) Treble最大変化量=±10dB(20kHz)
トーンセレクター	Bass=100Hz、200Hz Treble=4kHz、8kHz
サブソニックフィルター	16Hz(-3dB、6dB/oct)
オーディオミューティング	-20dB
総合
定格消費電力(電気用品取締法)	370W
外形寸法	幅466x高さ161x奥行431mm
重量	20.5kg
価格	189,000(1984年発売)

　　　　　　　　　　　　　　　　　　　d907xd3k
