| Ｓａｎｓｕｉ ＡＵ－Ｄ７０７Ｇ ＥＸＴＲＡ． ２台目 修理記録 | |
| 平成１５年1０月１６日到着 １１月３０日完成 | |
Ａ． 修理前の状況
Ｆ． 修理費 ８５，０００円 |
|
| Ａ． 修理前の状況 Ａ－１． 修理前 上から見る |
|
 |
|

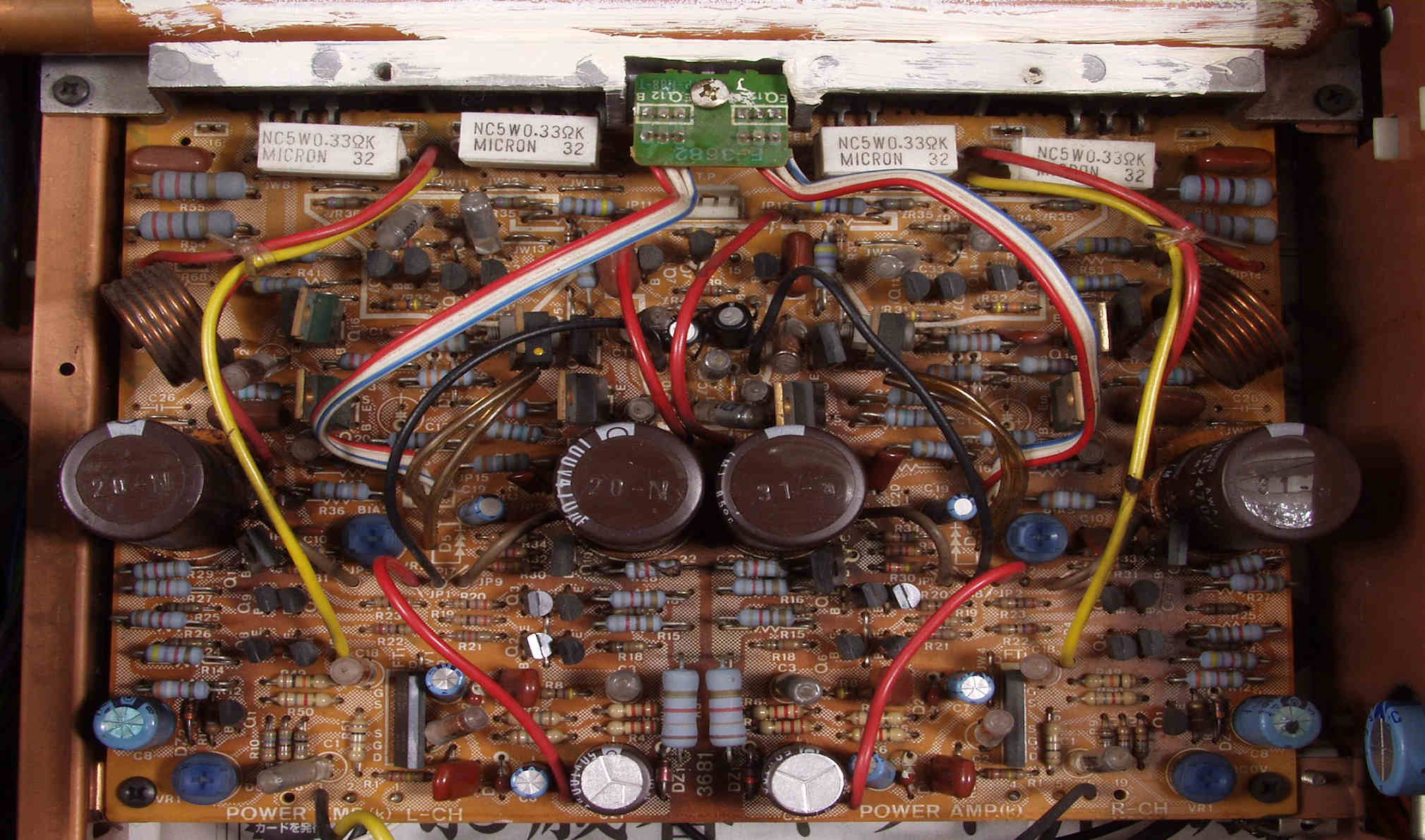

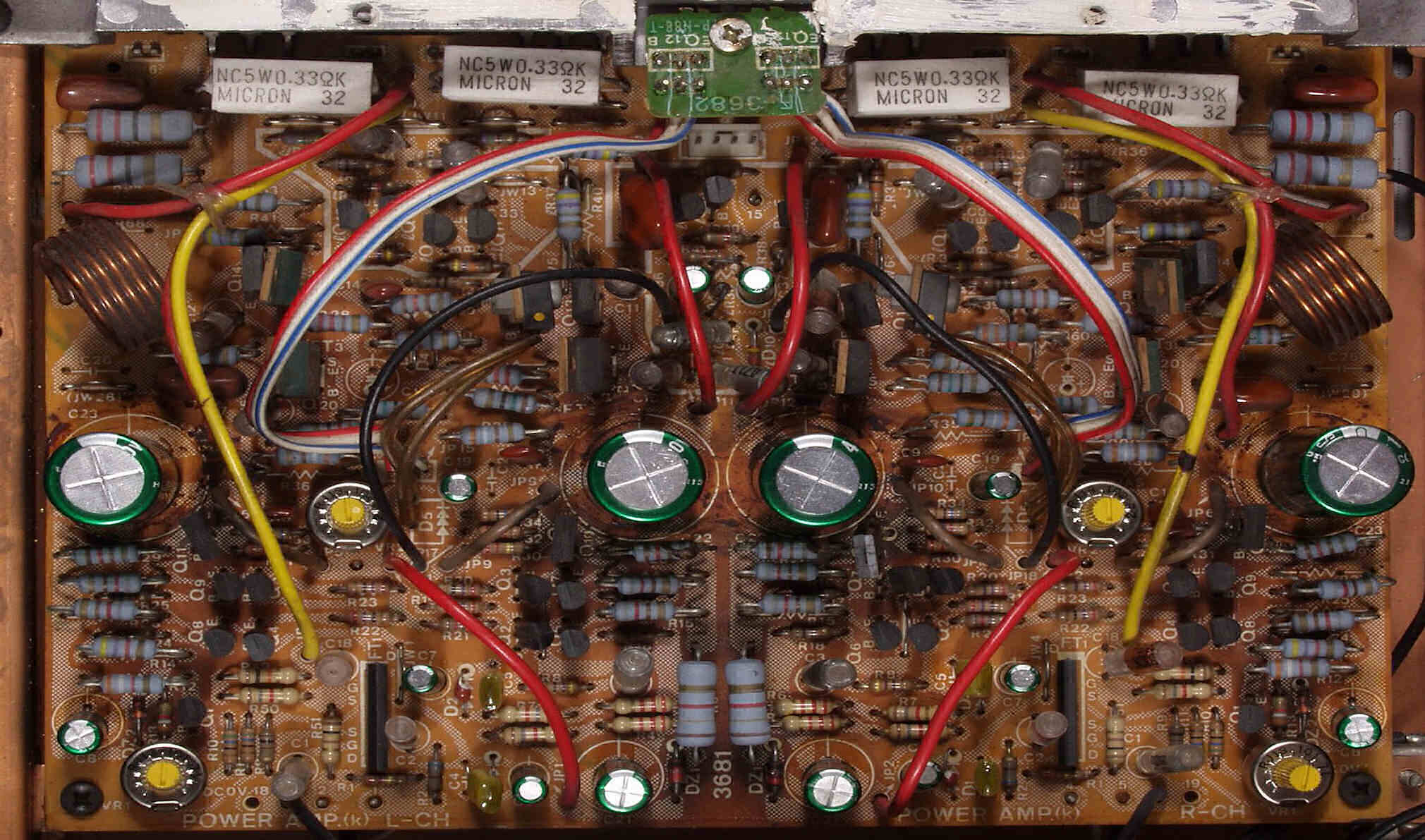

| Ｃ． 修理状況 Ｃ－１Ａ． 修理前 メインＡＭＰ基板 |
|
 |
|
| Ｃ－１Ｂ． 修理後 メインＡＭＰ基板 初段ＦＥＴ（電界効果トランジスター）２個、バランス／バイアス調整用半固定ＶＲ４個、電解コンデンサー１４個交換 | |
 |
|
| Ｃ－１Ｃ． 修理前 メインＡＭＰ基板裏 修理履歴有り | |
 |
|
| Ｃ－１Ｄ． 修理（半田補正）後 メインＡＭＰ基板裏 半田を全部やり直す | |
 |
|

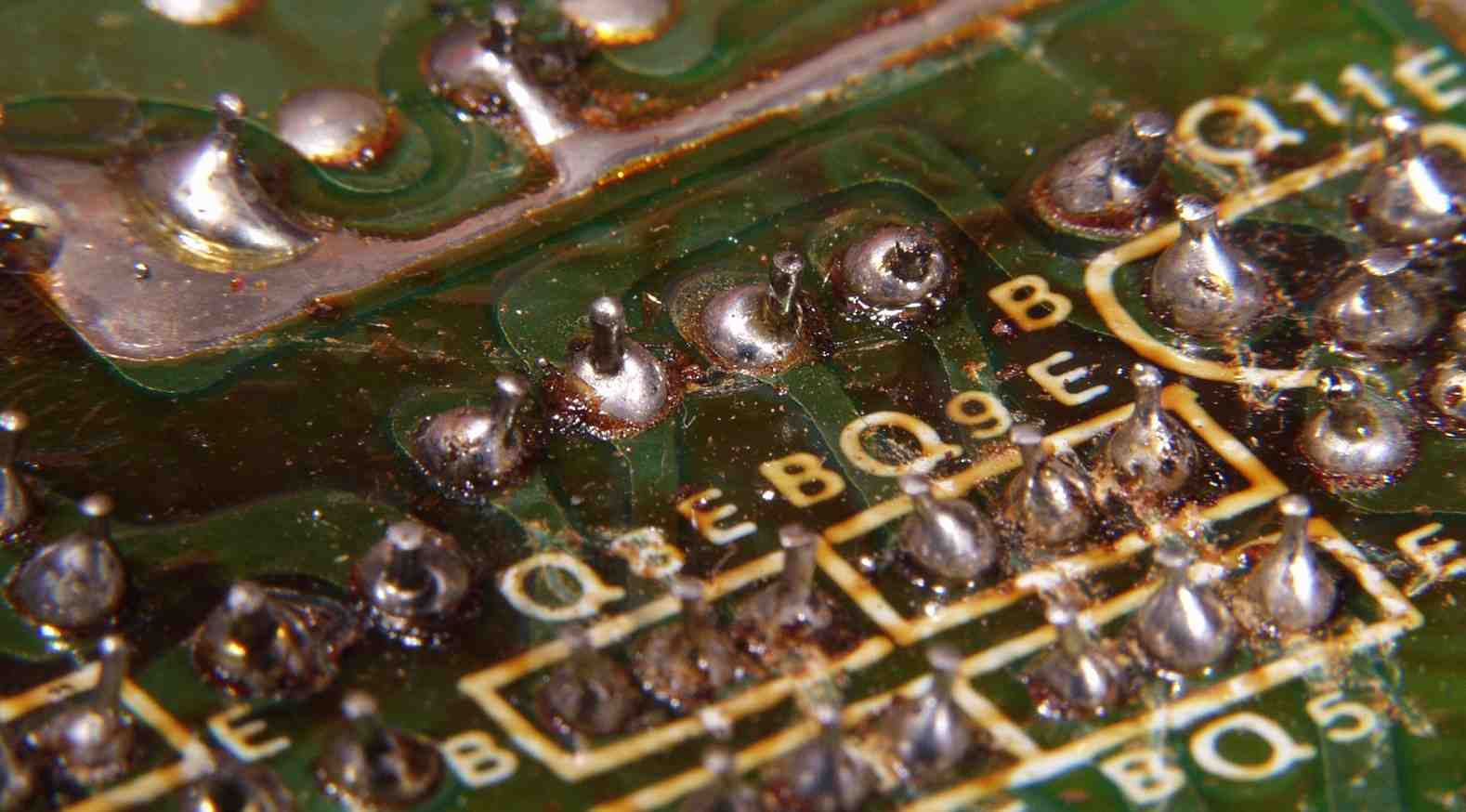

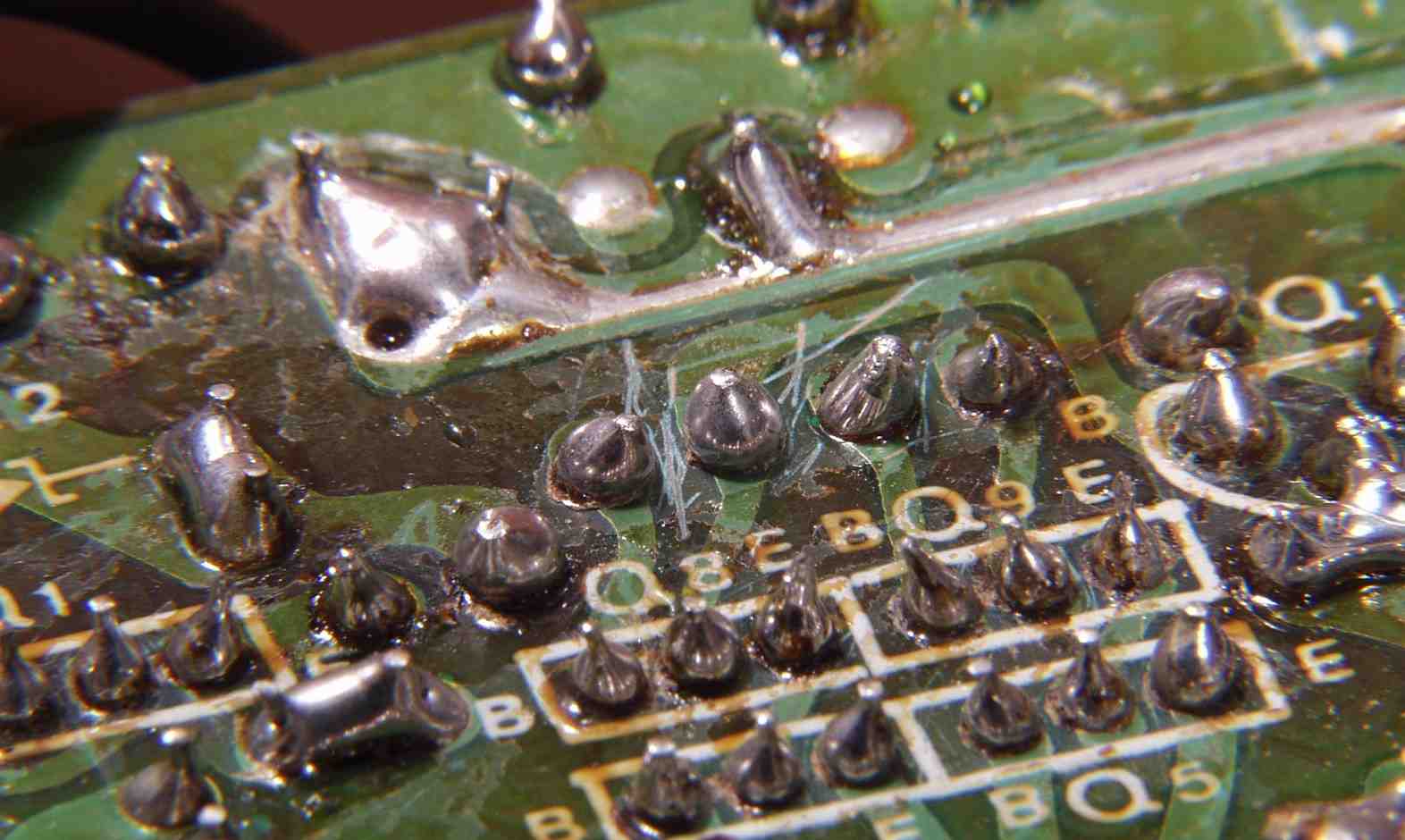

| Ｃ－１Ｅ． 修理前 メインＡＭＰ基板裏 不良半田補正ヶ所Ⅰ | |
 |
|
| Ｃ－１Ｆ． 修理後 メインＡＭＰ基板裏 不良半田補正ヶ所Ⅰ | |
 |
|
| Ｃ－１Ｇ． 修理前 メインＡＭＰ基板裏 不良半田補正ヶ所Ⅱ | |
 |
|
| Ｃ－１Ｈ． 修理後 メインＡＭＰ基板裏 不良半田補正ヶ所Ⅱ | |
 |
|
| Ｃ－１Ｅ． 修理前 メインＡＭＰ基板 ダウサムパイプの止めネジが片側しか無い？ | |
 |
|
| Ｃ－１F． 修理後 メインＡＭＰ基板 ダウサムパイプの止めネジ | |
 |
|

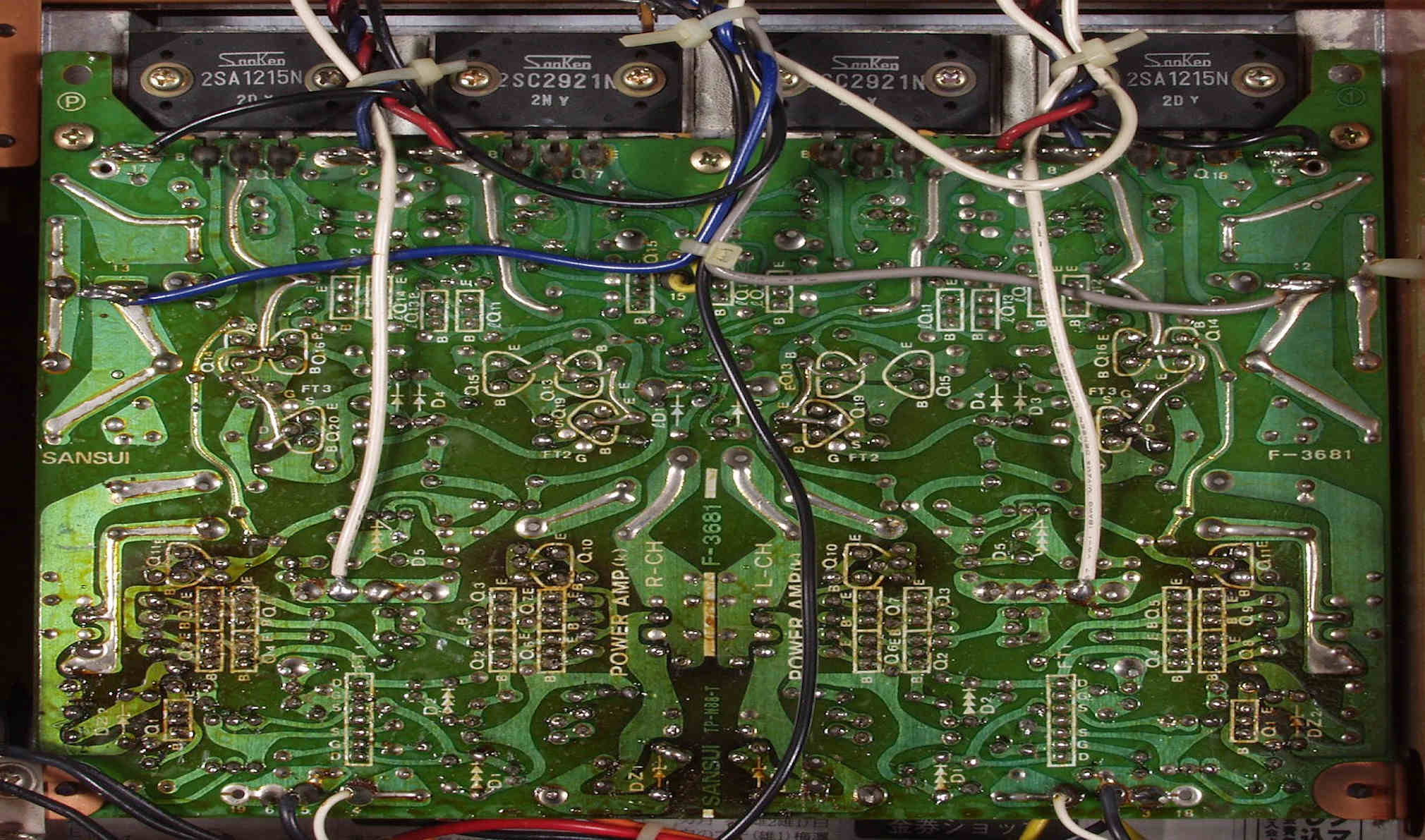

| Ｃ－１G． 修理（半田補正）後 放熱器取り付けＴＲ（トランジスター）基板裏 半田を全部やり直す | |
 |
|

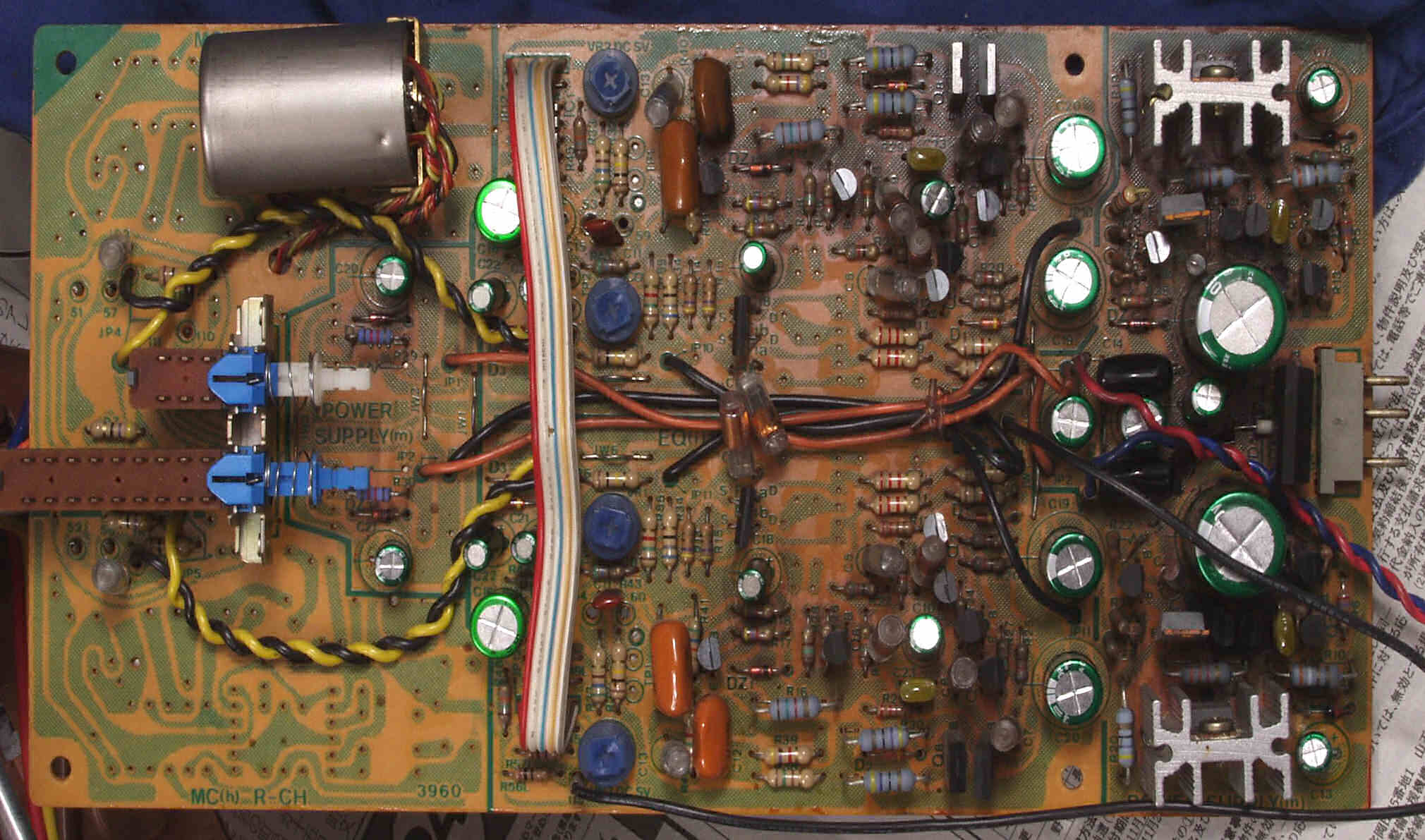

| Ｃ－２Ａ． 修理前 ＥＱ－ＡＭＰ基板 ＭＣトランス搭載してある。これだけでも価値大 | |
 |
|
| Ｃ－２B． 修理後 ＥＱ－ＡＭＰ基板 初段ＦＥＴ（電界効果トランジスター）２個、電解コンデンサー２３個交換 | |
 |
|
| Ｃ－２Ｃ． 修理前 ＥＱ－ＡＭＰ基板裏 修理履歴有り | |
 |
|
| Ｃ－２Ｄ． 修理（半田補正）後 ＥＱ－ＡＭＰ裏 半田を全部やり直す | |
 |
|
| Ｃ－３Ａ． 修理前 ＲＣＡ端子基板 | |
 |
|
| Ｃ－３Ｂ． 修理前 ＲＣＡ端子基板裏 | |
 |
|
| Ｃ－３Ｃ． 修理（半田補正）後 ＲＣＡ端子基板裏 半田を全部やり直す | |
 |
|

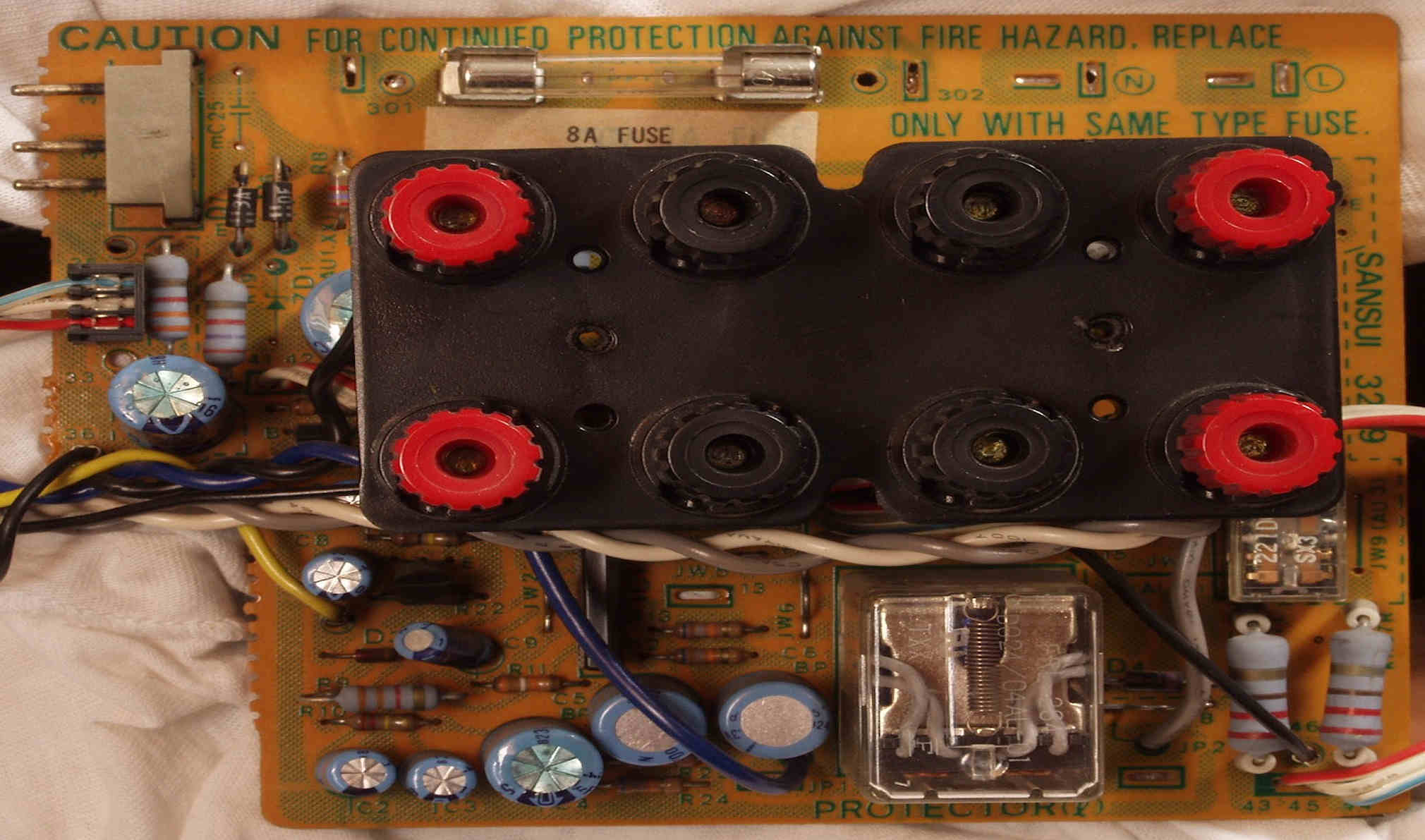

| Ｃ－４Ａ． 修理前 プロテクト基盤 | |
 |
|
| Ｃ－４Ｂ． 修理後 プロテクト基盤 リレー２個、電解コンデンサー９個交換 | |
 |
|
| Ｃ－４Ｃ． 修理前 プロテクト基盤裏 | |
 |
|
| Ｃ－４Ｄ． 修理（半田補正）後 プロテクト基盤裏 半田を全部やり直す | |
 |
|

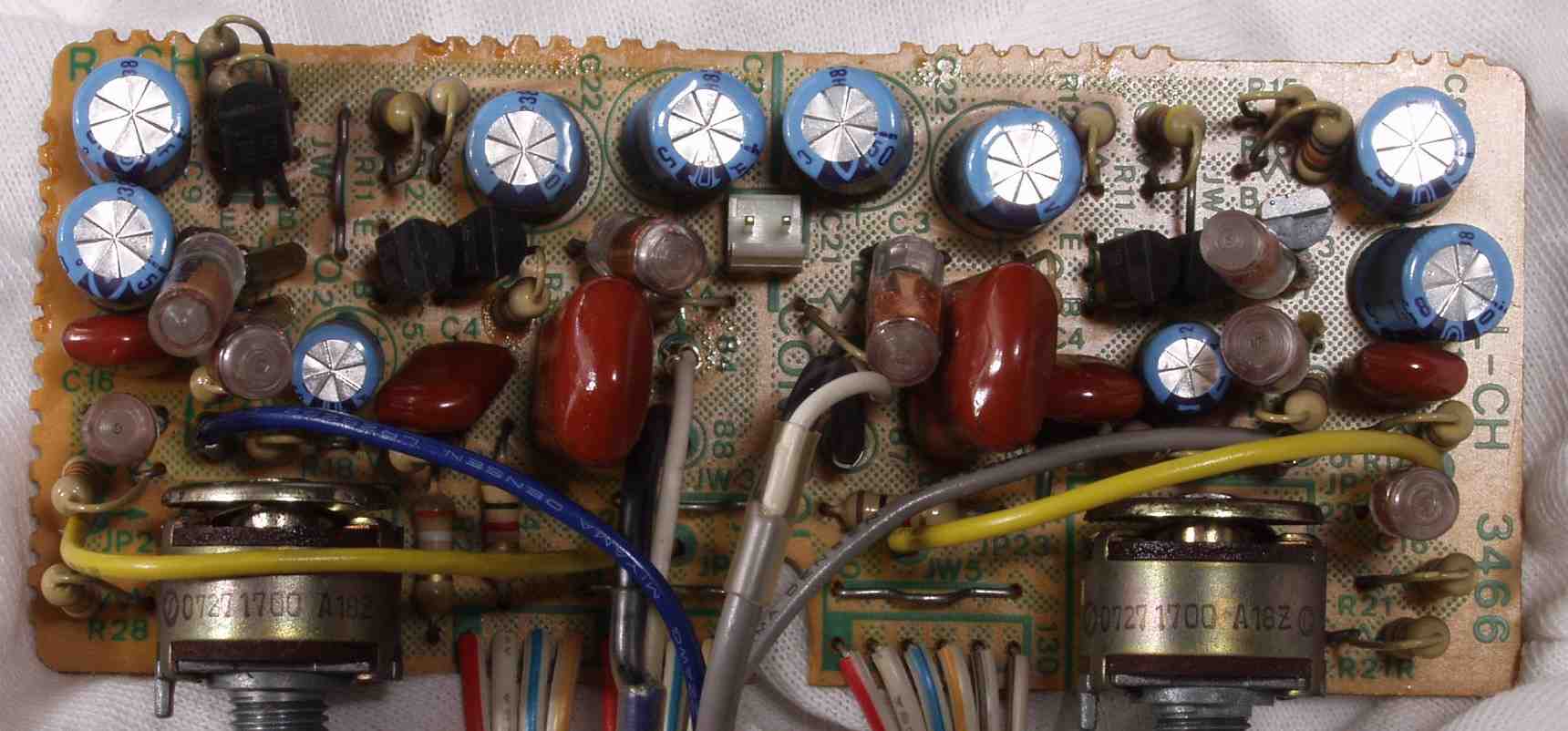

| Ｃ－５Ａ． 修理前 コントロールＶＲ基盤 | |
 |
|
| Ｃ－５Ｂ． 修理後 コントロールＶＲ基盤 電解コンデンサー１０個、フイルムコンデンサー６個交換 | |
 |
|
| Ｃ－５Ｃ． 修理前 コントロールＶＲ基盤裏 | |
 |
|
| Ｃ－５Ｄ． 修理（半田補正）後 コントロールＶＲ基盤裏 半田を全部やり直す | |
 |
|
| Ｃ－６Ａ． 修理前 コントロールＳＷ基盤 | |
 |
|
| Ｃ－６Ｂ． 修理前 コントロールＳＷ基盤裏 | |
 |
|
| Ｃ－６Ｃ． 修理（半田補正）後 コントロールＳＷ基盤裏 半田を全部やり直す | |
 |
|

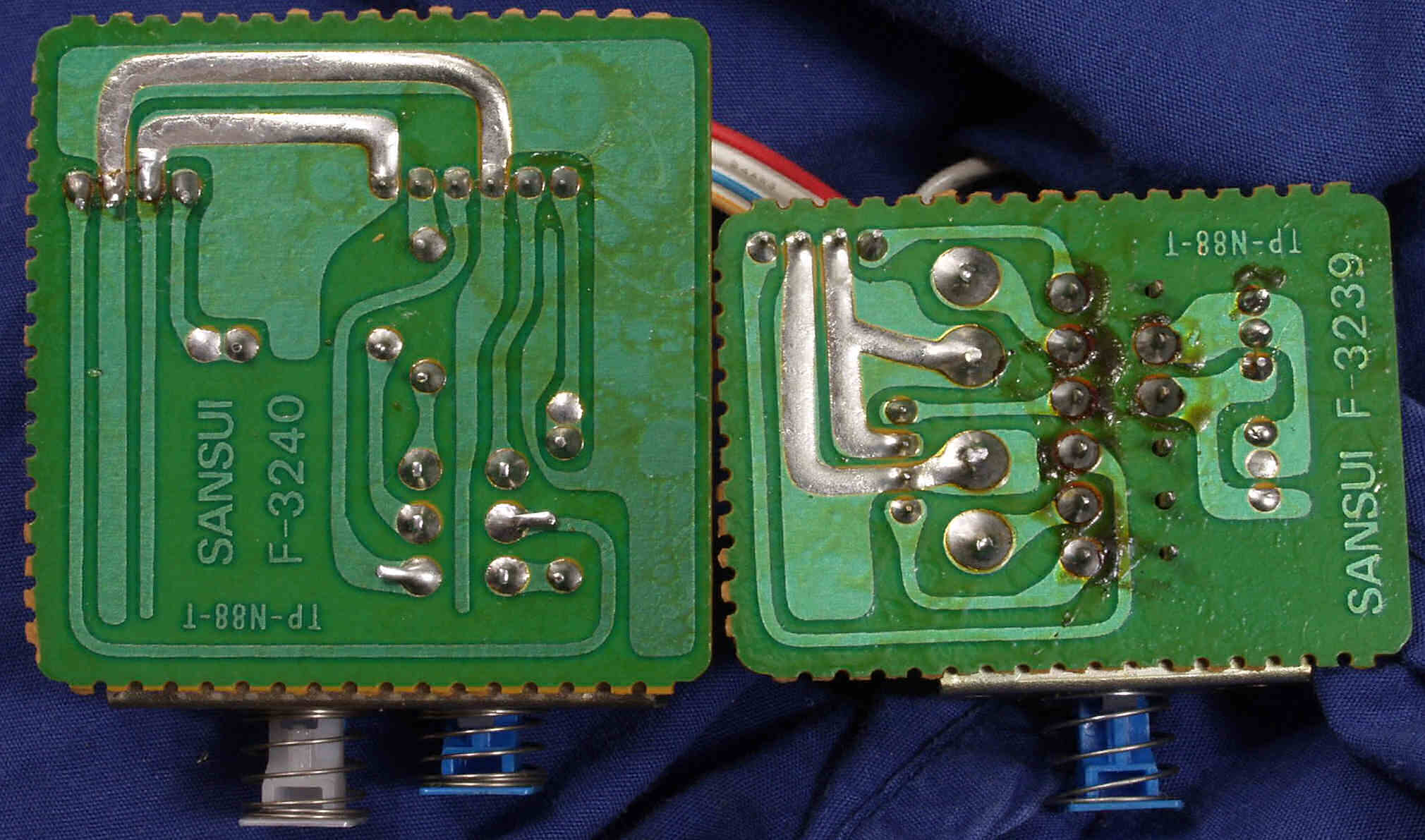

| Ｃ－７Ａ． 修理前 コントロールＳＷ－２基盤裏 | |
 |
|
| Ｃ－７Ｂ． 修理（半田補正）後 コントロールＳＷ－２基盤裏 半田を全部やり直す | |
 |
|
| Ｃ－８Ａ． 修理前 テープコントロールＳＷ基盤 | |
 |
|
| Ｃ－８Ｂ． 修理（半田補正）後 テープコントロールＳＷ基盤裏 半田を全部やり直す | |
 |
|
| Ｃ－９Ａ． 修理前 メインＶＲ基盤裏 | |
 |
|
| Ｃ－９Ｂ． 修理（半田補正）後 メインＶＲ基盤裏 半田を全部やり直す | |
 |
|

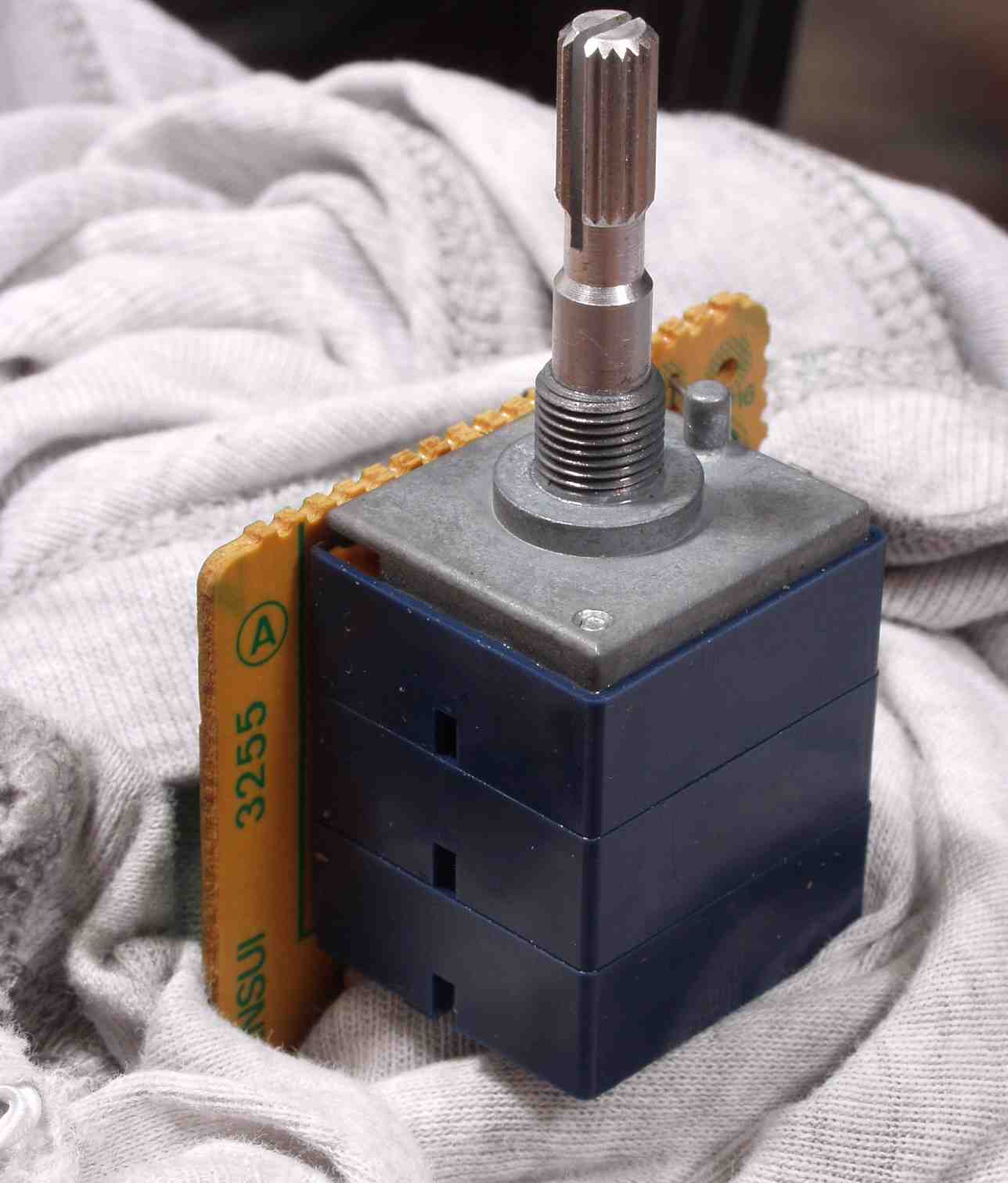

| Ｃ－９Ｃ． 修理中 メインＶＲの接点復活剤の使用 軸方向に流れないよう、軸を上にする、回りにボロを敷き、少しずつ噴射する | |
 |
|

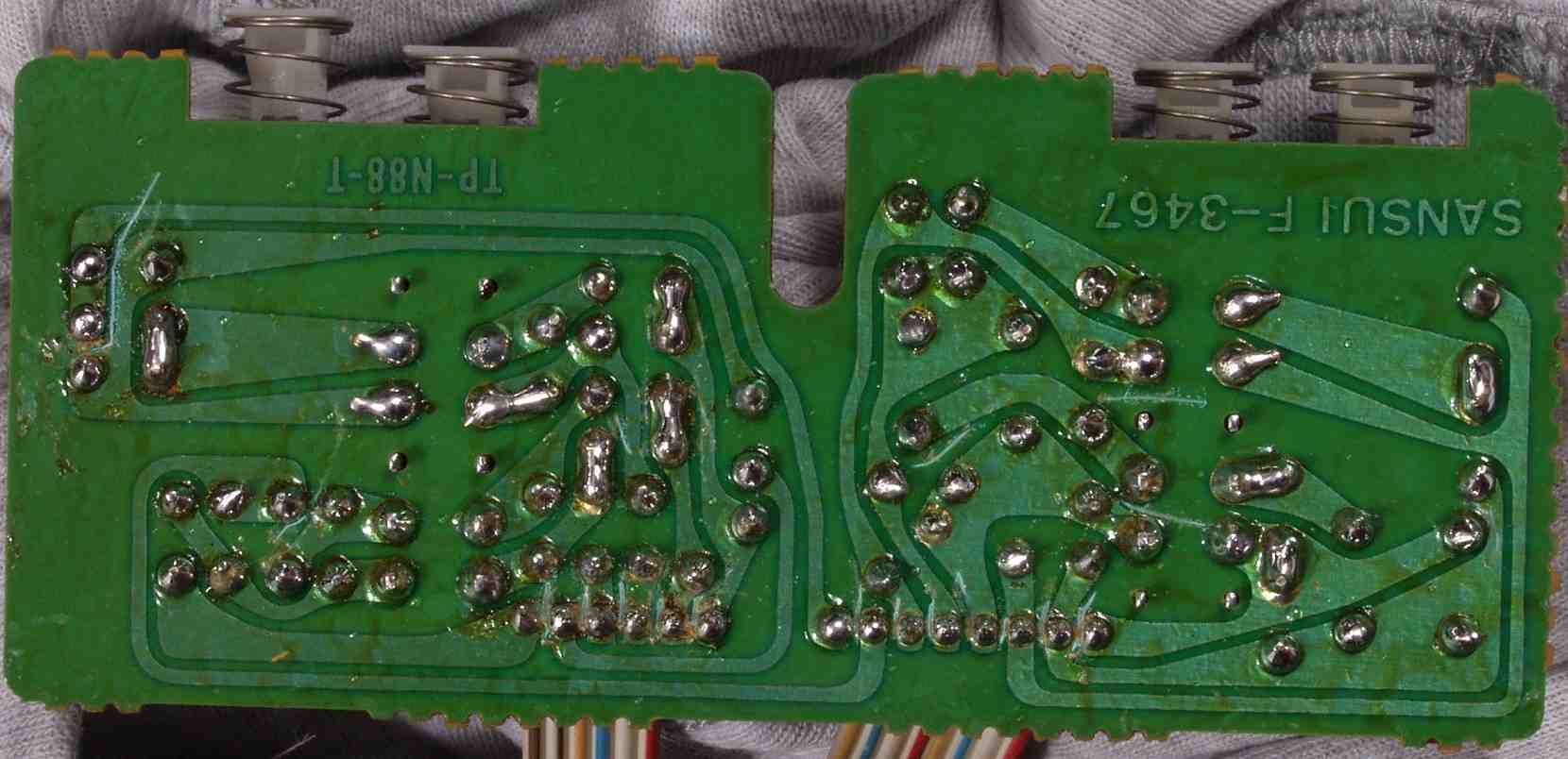

| Ｃ－９D． 修理（半田補正）後 SP切り替えSW基盤裏 半田を全部やり直す | |
 |
|
| Ｃ－１０Ａ． 修理前 整流基盤裏 | |
 |
|

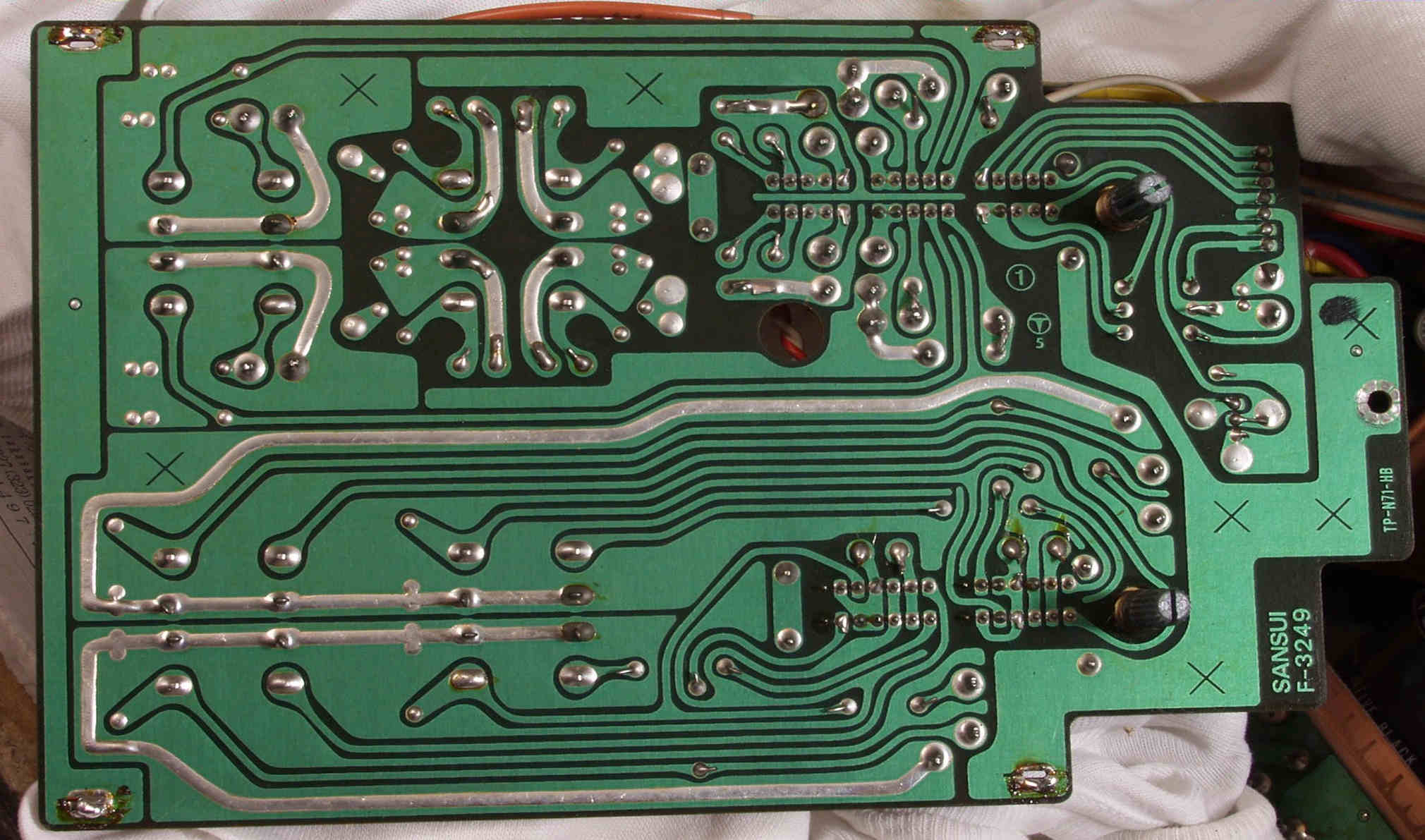

| Ｃ－１０Ｂ． 修理（半田補正）後 整流基盤裏 半田を全部やり直す | |
 |
|

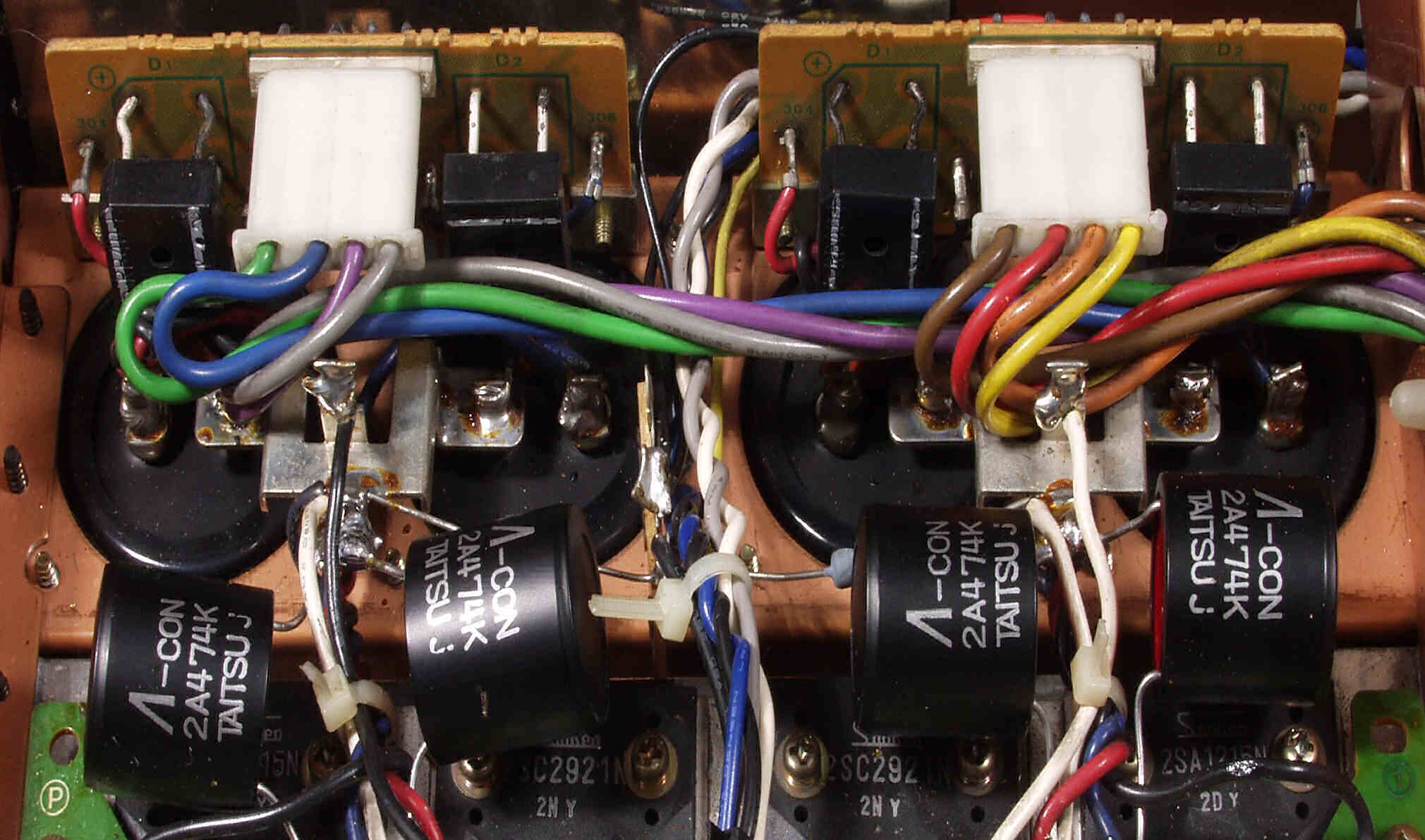

| Ｃ－１０C． 修理後 取り付けたλコン（支給品） | |
 |
|

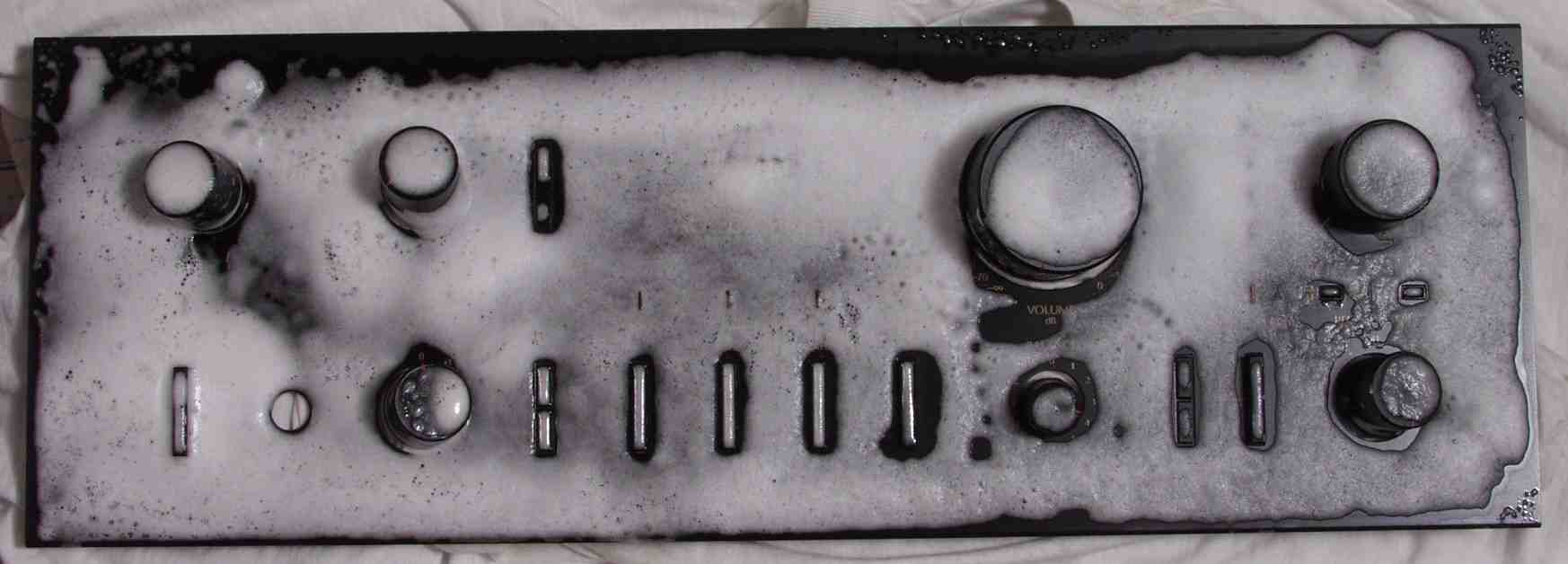

| Ｃ－１１Ａ． パネル清掃 | |
 |
|
| Ｃ－１１Ｂ． 交換した部品 | |
 |
|
| Ｃ－１２Ａ． 修理後 下から見る | |
 |
|
| Ｃ－１２B． 修理前 上から見る | |
|
|
| Ｃ－１２C． 修理後 上から見る | |
 |
|

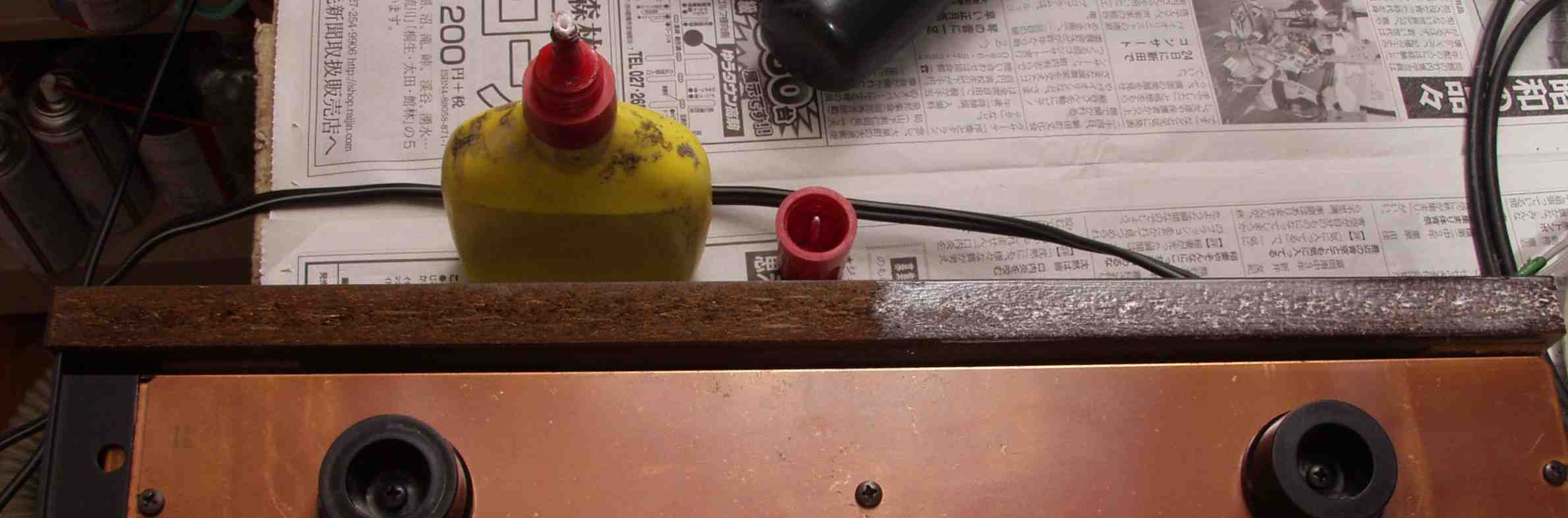

| Ｃ－１３Ａ． 修理中 木ケースの角も木工ボンドを塗ると良い | |
 |
|
| Ｃ－１３Ｂ． 修理中 木ケースのネジ穴も木工ボンドを塗ると良い | |
 |
|
| Ｅ． 調整・測定 Ｅ－１． 出力／歪み率測定・調整 |
|
 |
|

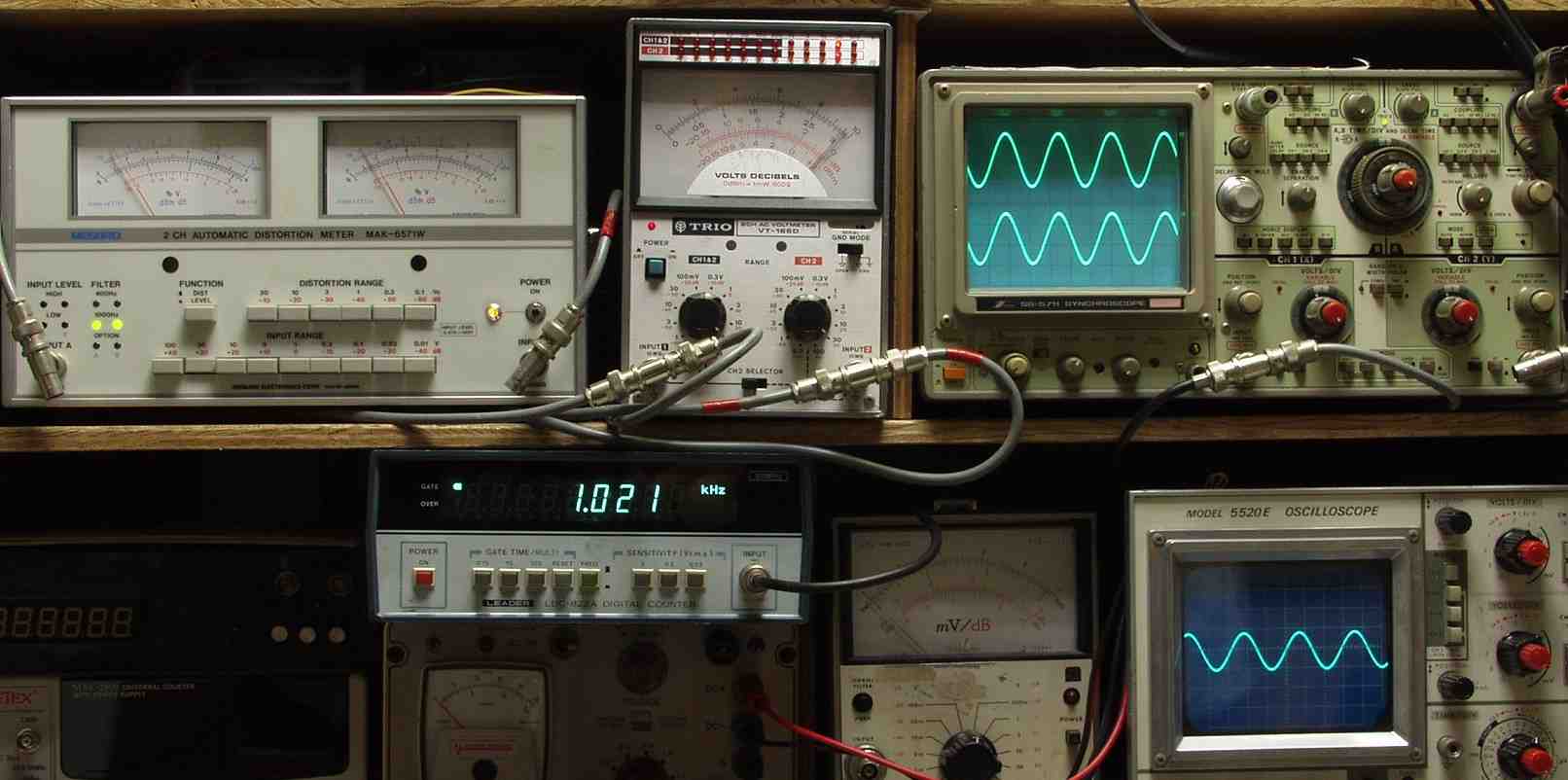

| Ｅ－２Ａ． ＳＰ出力３０Ｖ＝１１２Ｗ出力 ０．０２％歪み １０００ＨＺ ＡＵＸ入力 | |
 |
|

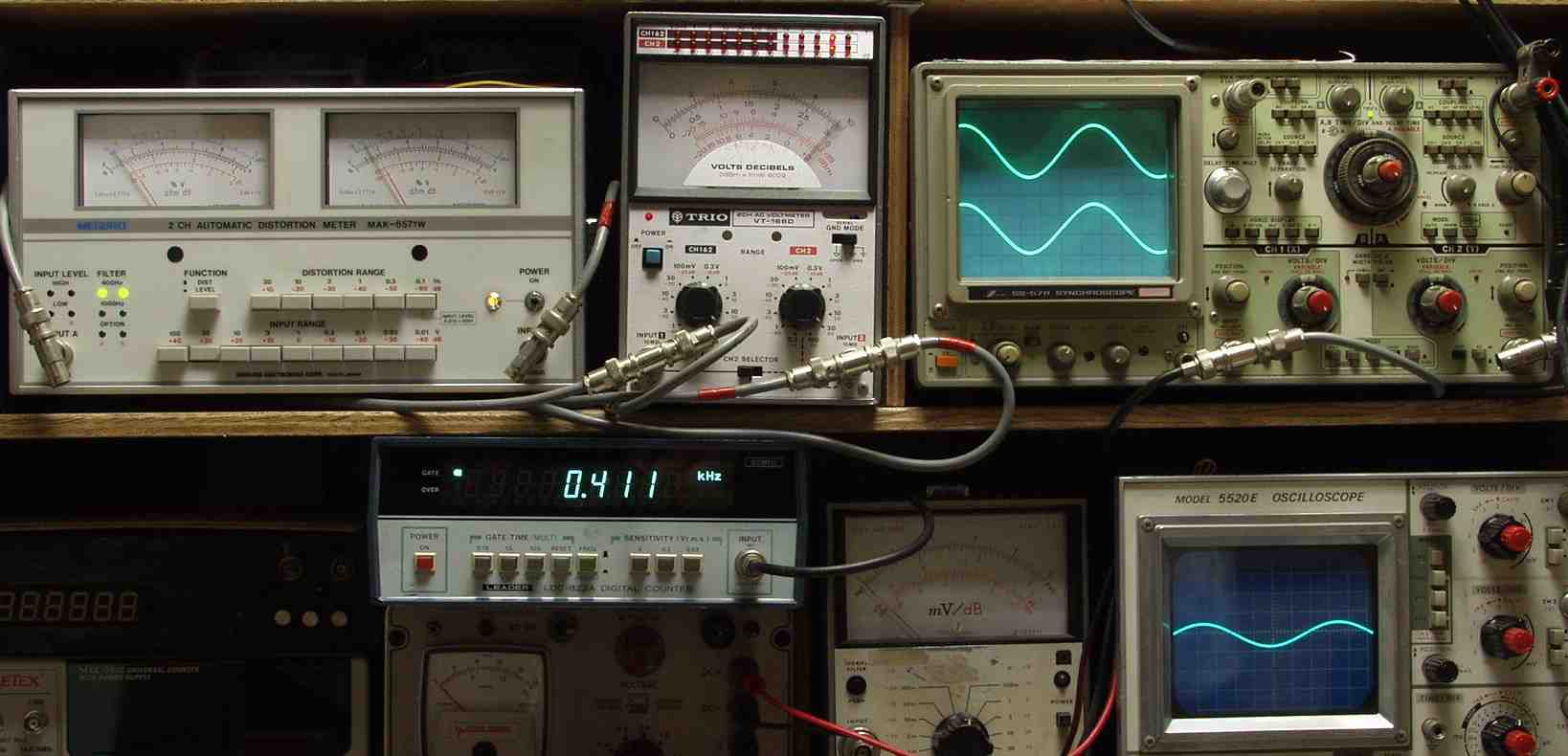

| Ｅ－２Ｂ． ＳＰ出力３０Ｖ＝１１２Ｗ出力 ０．０２％歪み ４００ＨＺ ＡＵＸ入力 | |
 |
|
| Ｅ－３Ａ． ＳＰ出力３０Ｖ＝１１２Ｗ出力 ０．０２％歪み １０００ＨＺ ＭＭ入力 | |
 |
|
| Ｅ－３Ｂ． ＳＰ出力３０Ｖ＝１１２Ｗ出力 ０．０２％歪み ４００ＨＺ ＭＭ入力 | |
 |
|
| Ｅ－４Ａ． ＳＰ出力３０Ｖ＝１１２Ｗ出力 ０．０２％歪み １０００ＨＺ ＭＣ入力（トランス使用） | |
 |
|
| Ｅ－４Ａ． ＳＰ出力３０Ｖ＝１１２Ｗ出力 ０．０２％歪み ４００ＨＺ ＭＣ入力（トランス使用） | |
 |
|
| Ｅ－３． 完成 ２４時間エージング | |
 |
|
