ＱＵＡＤ　ＦＭ１＋ＭＰＸ．２台目修理記録
同時修理機器ＱＵＡＤ　ＡＭＩＩ　　２０２６／３／２０到着　　　完成　
Ａ．　修理前の状況
  • １０年以上前にQUADのプリ、パワー、チューナー、ESLスピーカー、ガラードのプレーヤーを（本人が亡くなり家族から）譲り受けたのです。
    しかし、自分も手術をして体調を崩し配線せずに保管してました。
    今回、試聴使用とセットしたのですがレコードからの音は聴けるのですが、チューナーからは聴けません。
    通電するのですがプリもあやしいです。
    色々ヴィンテージショップに問合わせをしたのですがチューナー修理はしませんと断わられました。
    修理できるでしょうか？
    尚、プレーヤー、プリ、チューナーは木製ボックスにセットされたものです。


B．　原因
  • 各部経年劣化あり。

Ｃ．　修理状況
  • 　ＩＦ回路、ＭＰＸ回路、修理・調整
    　
Ｄ．　使用部品

Ｅ．　調整・測定
Ｆ．　修理費　　　　　「オーバーホール修理」

Ｙ．　ユーザー宅の設置状況

Ｓ．　ＱＵＡＤ　ＦＭ1+ＭＰＸ　の仕様（マニアル・カタログより）
Ａ．　修理前の状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。

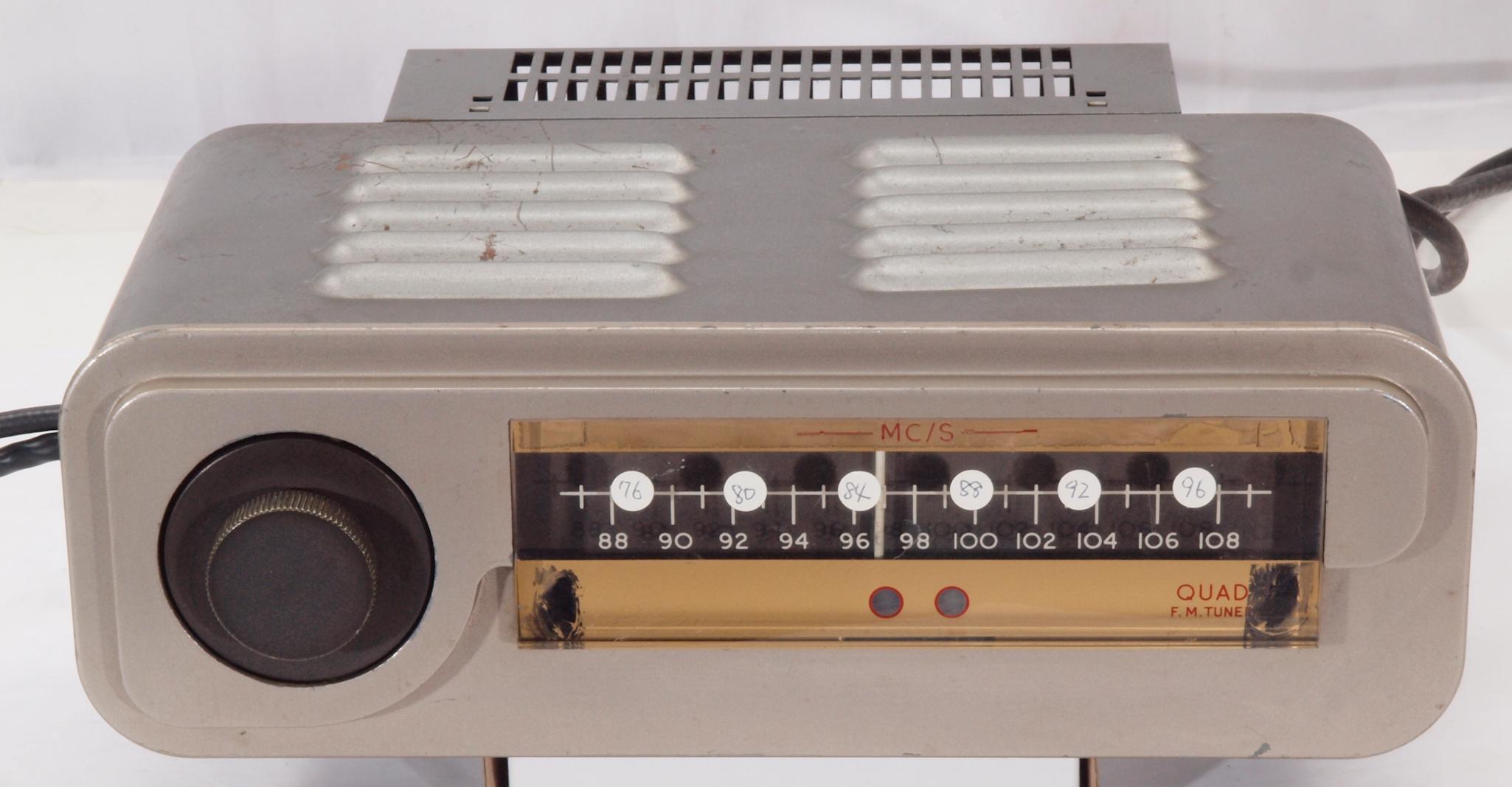

Ａ１１．　点検中　前から見る。

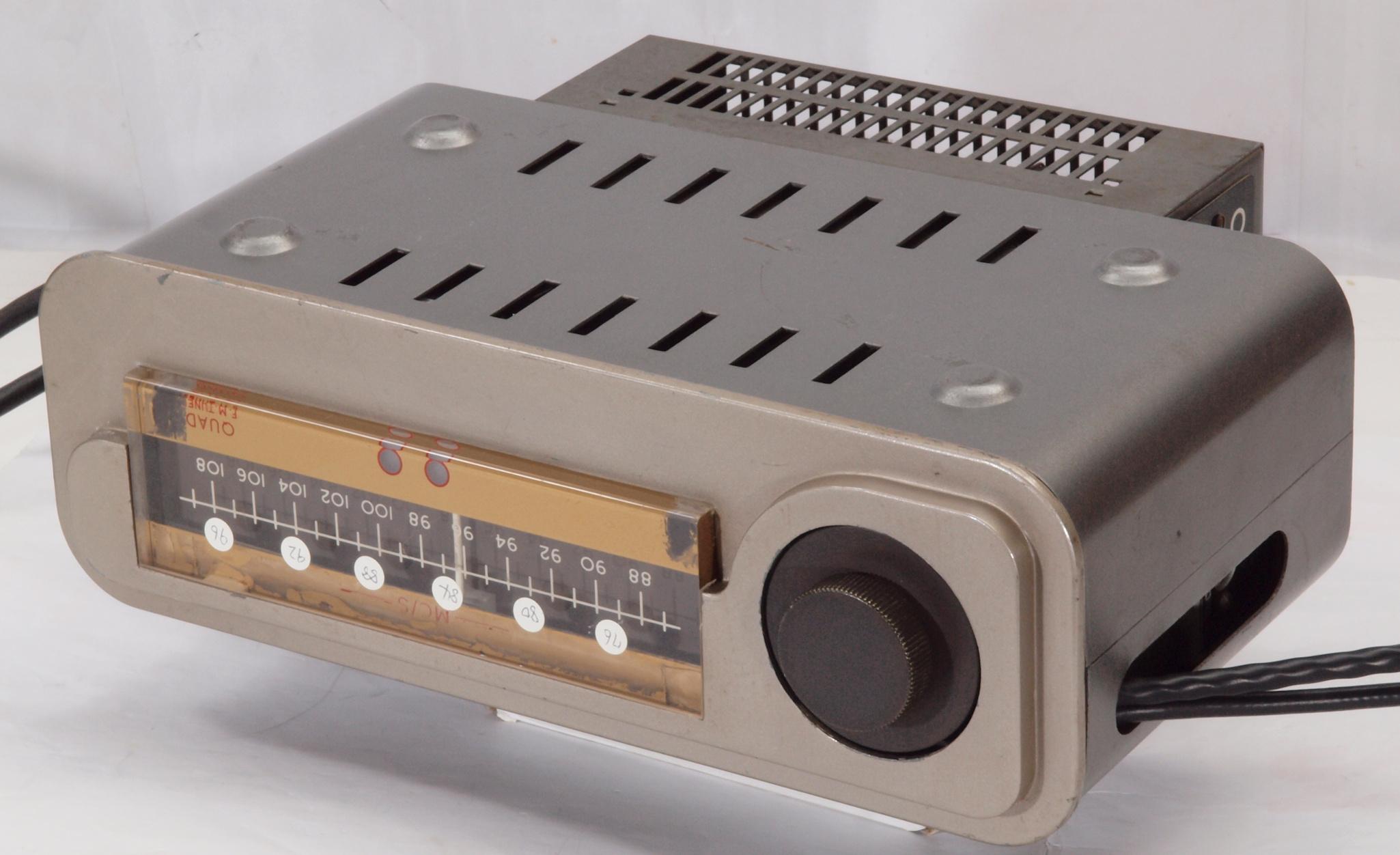

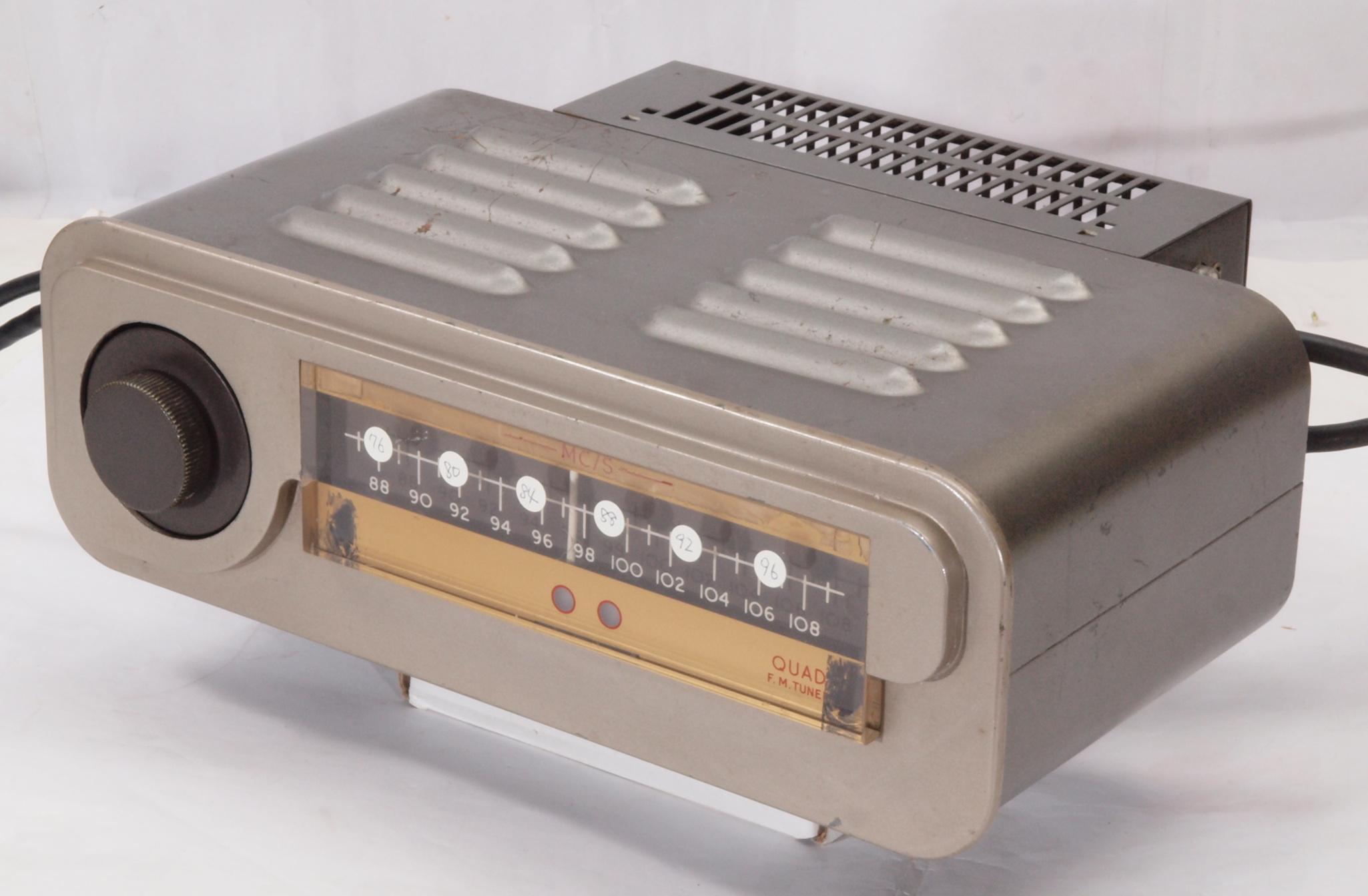

Ａ１２．　点検中、　前右から見る。

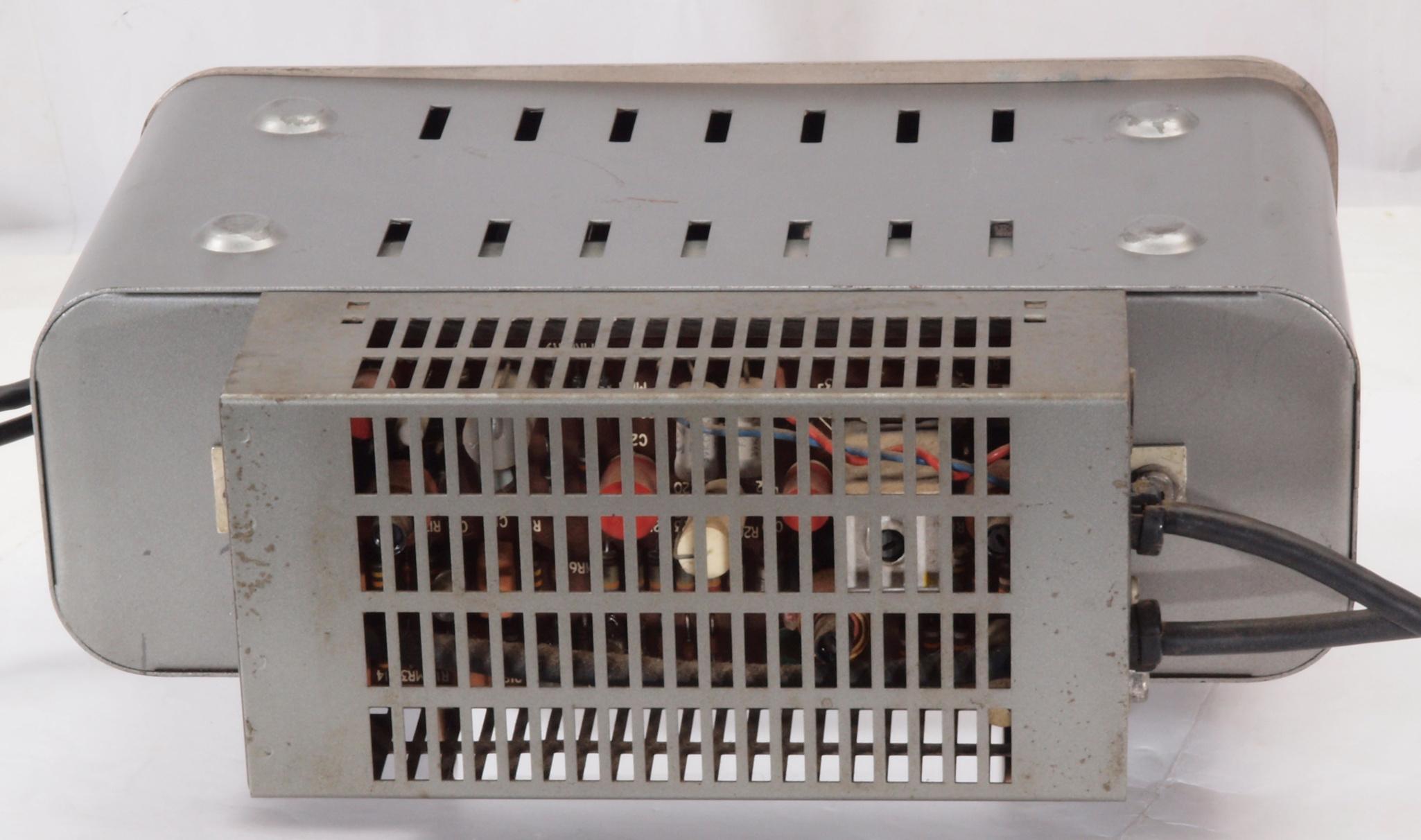

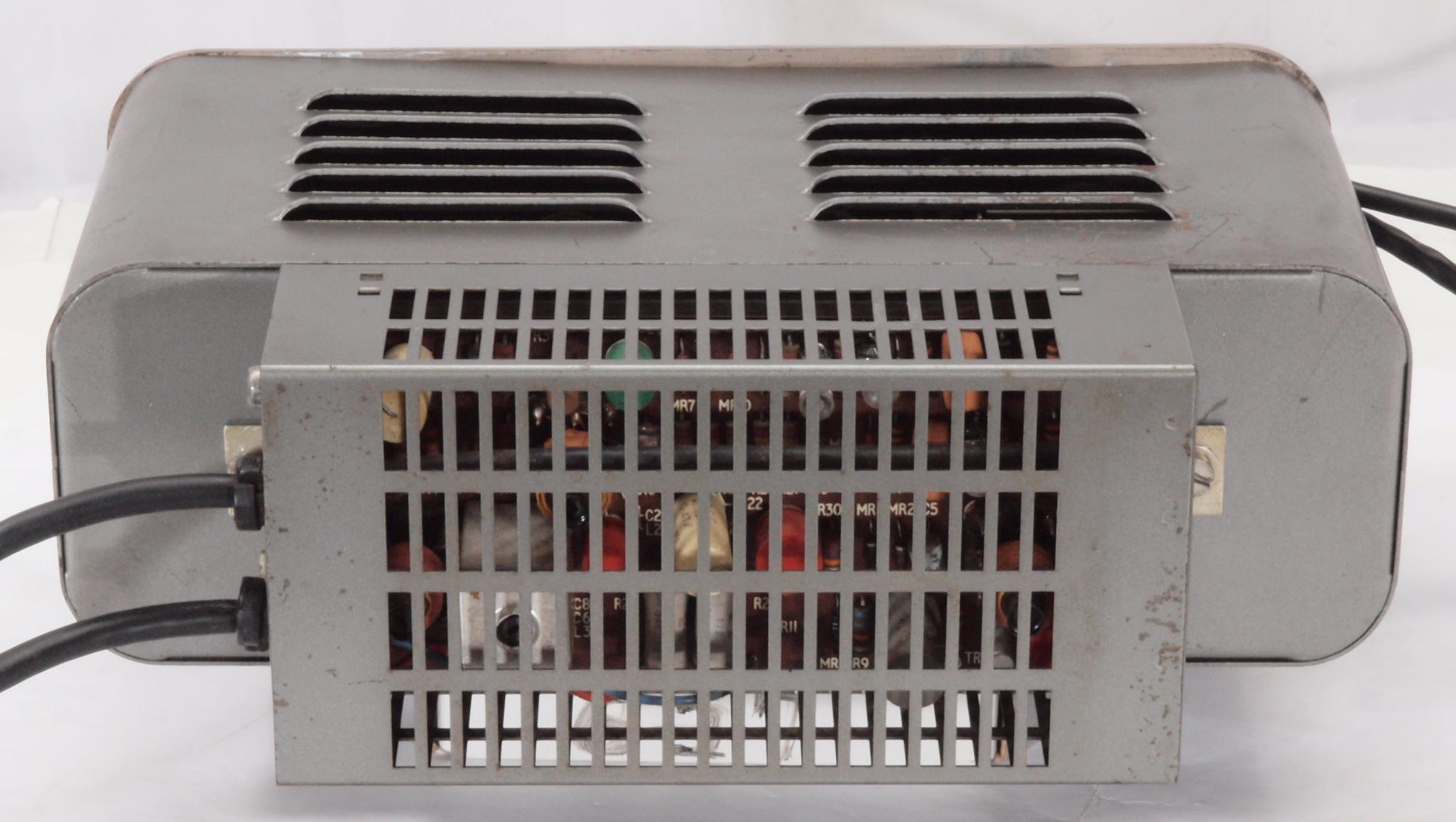

Ａ１３．　点検中　後から見る

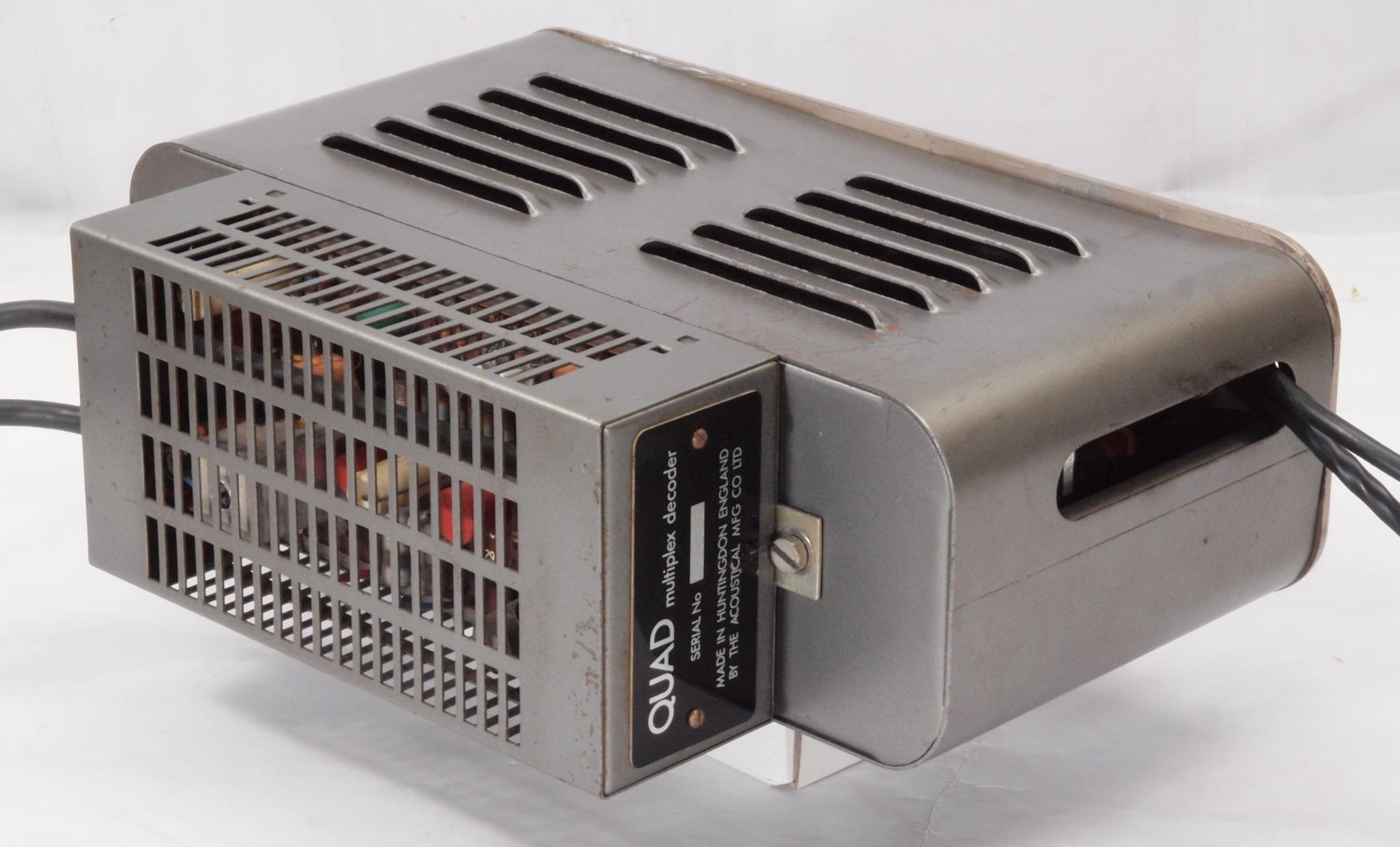

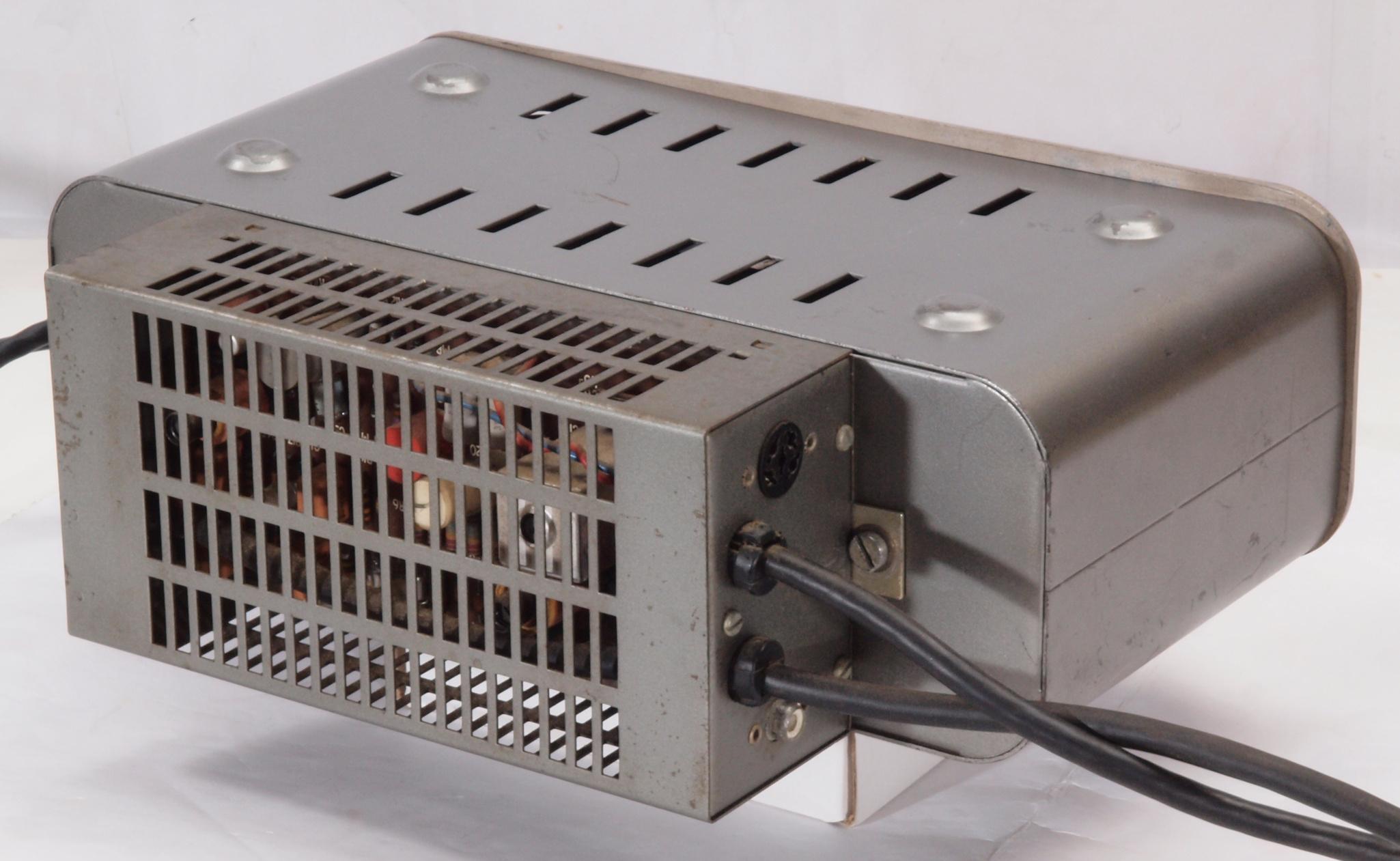

Ａ１４．　点検中、　後左から見る。

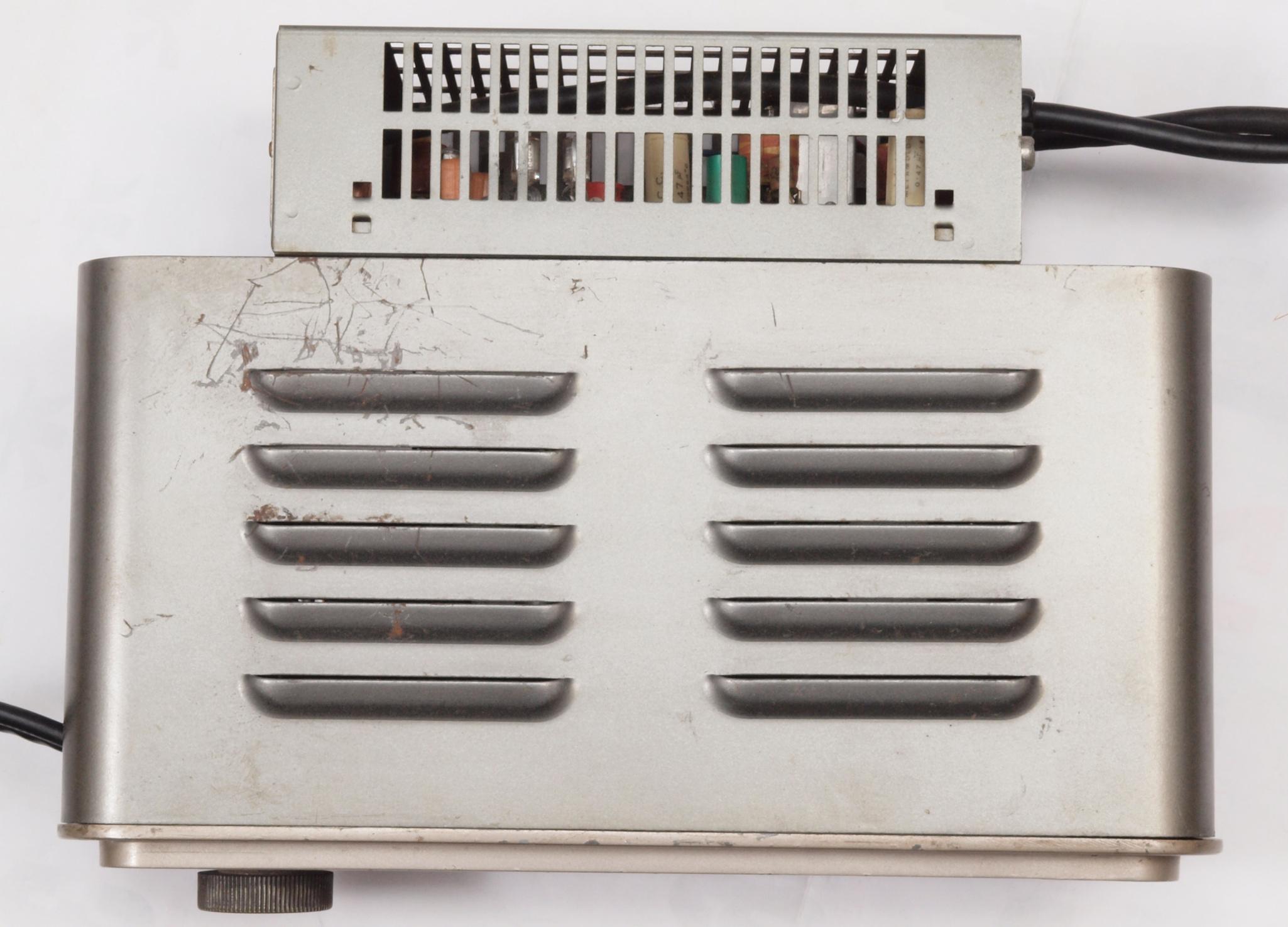

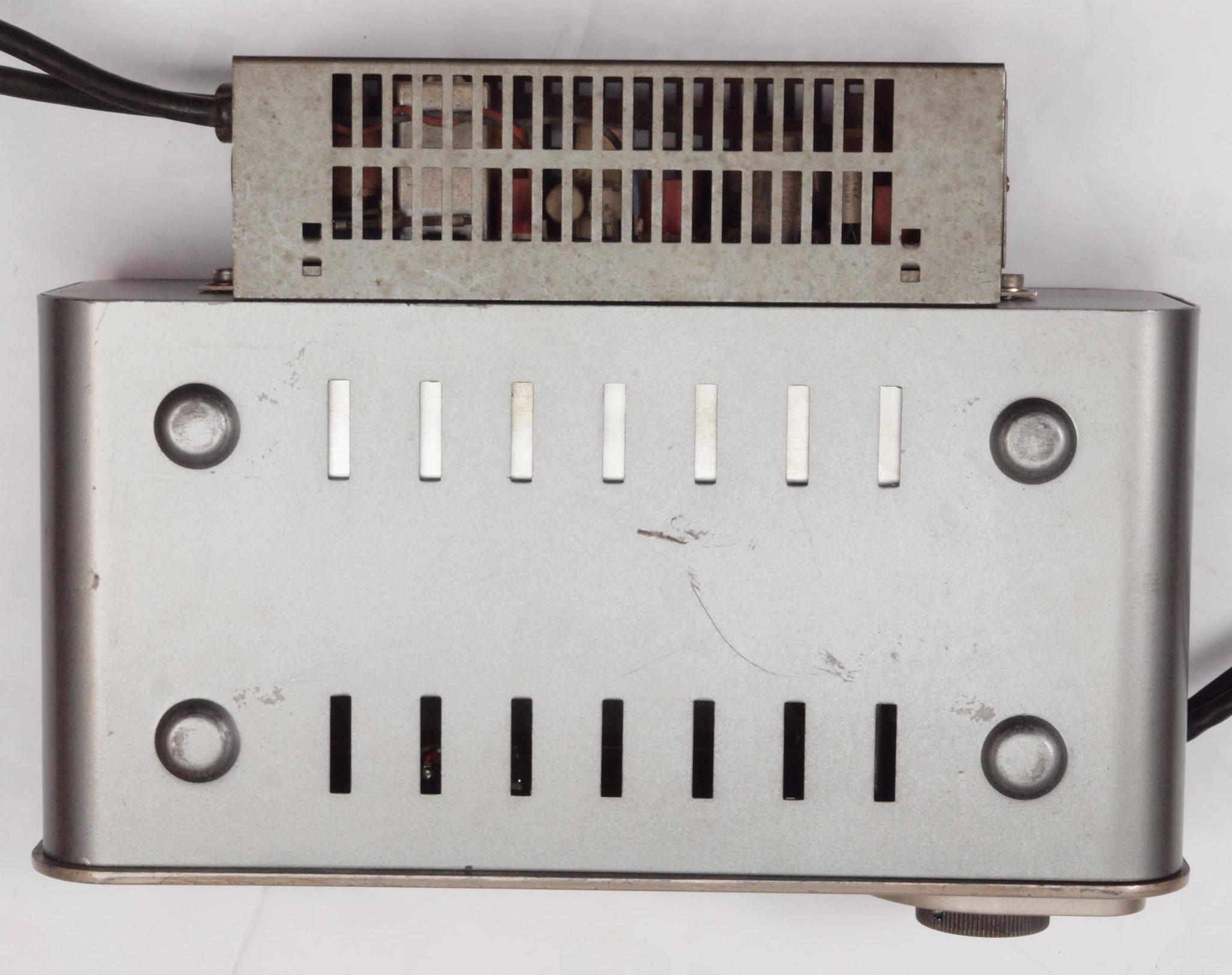

Ａ１５．　点検中、　上から見る

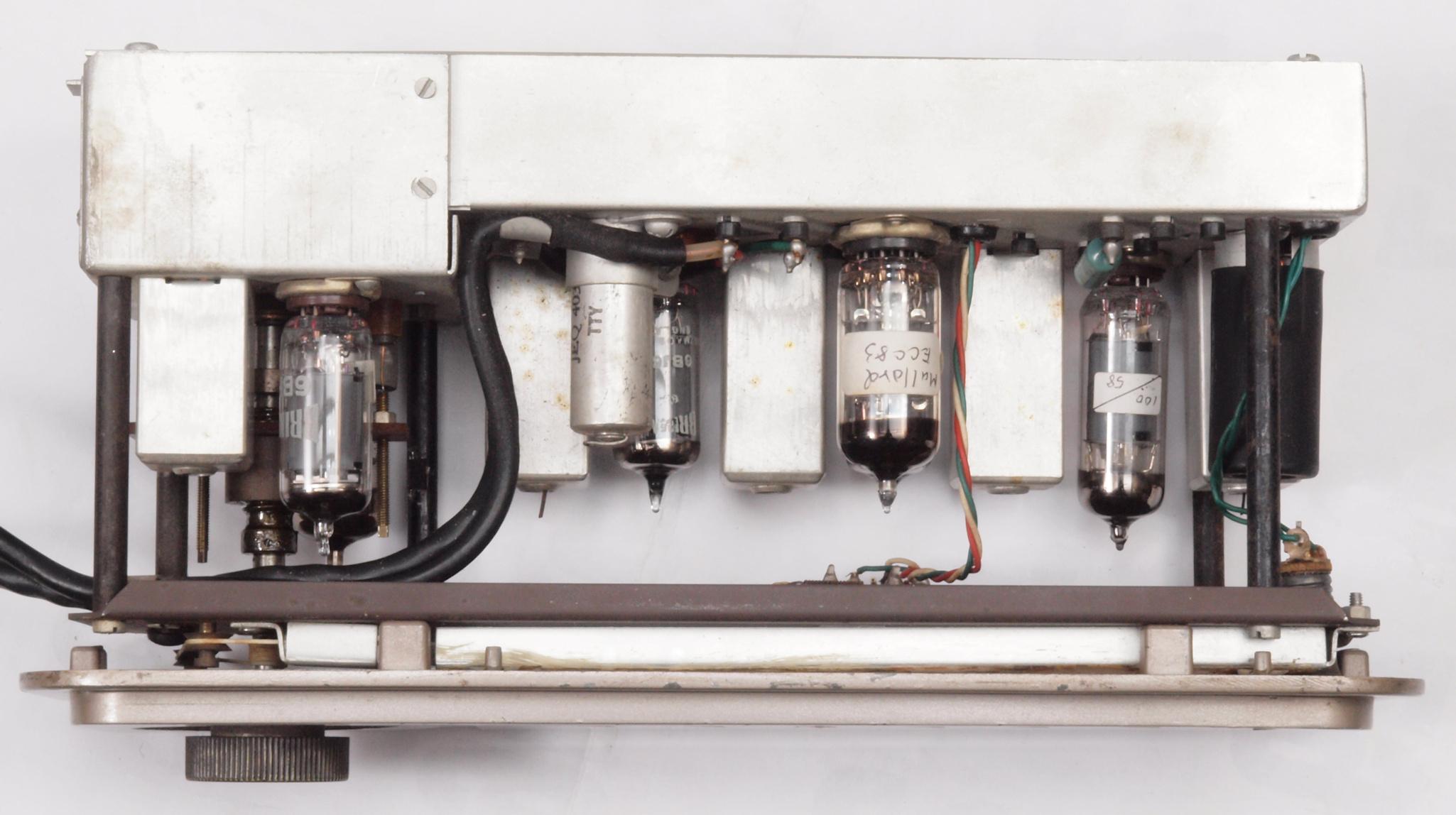

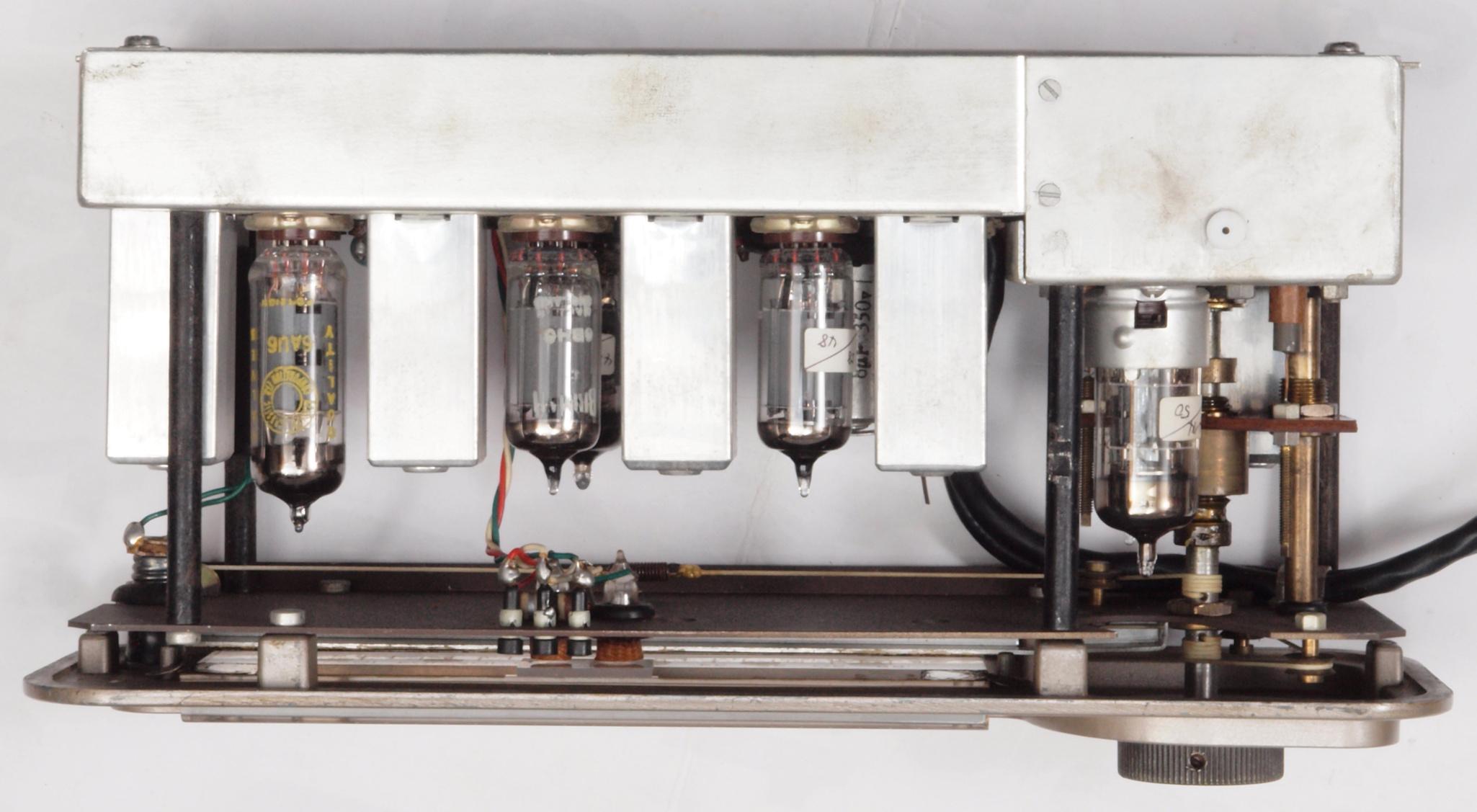

Ａ１６．　点検中　ケースを取り、上から見る

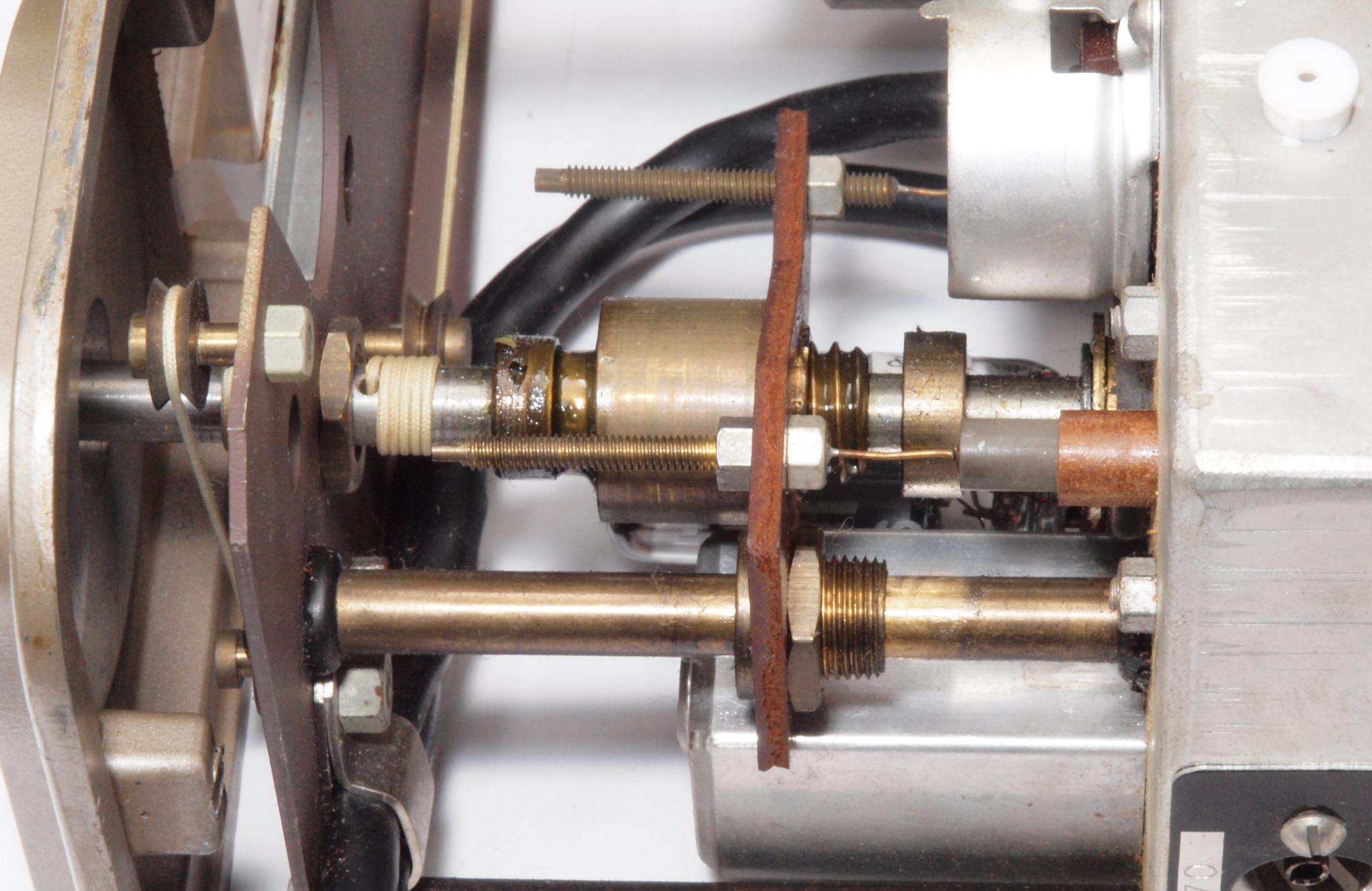

Ａ２．　μ同調機構。

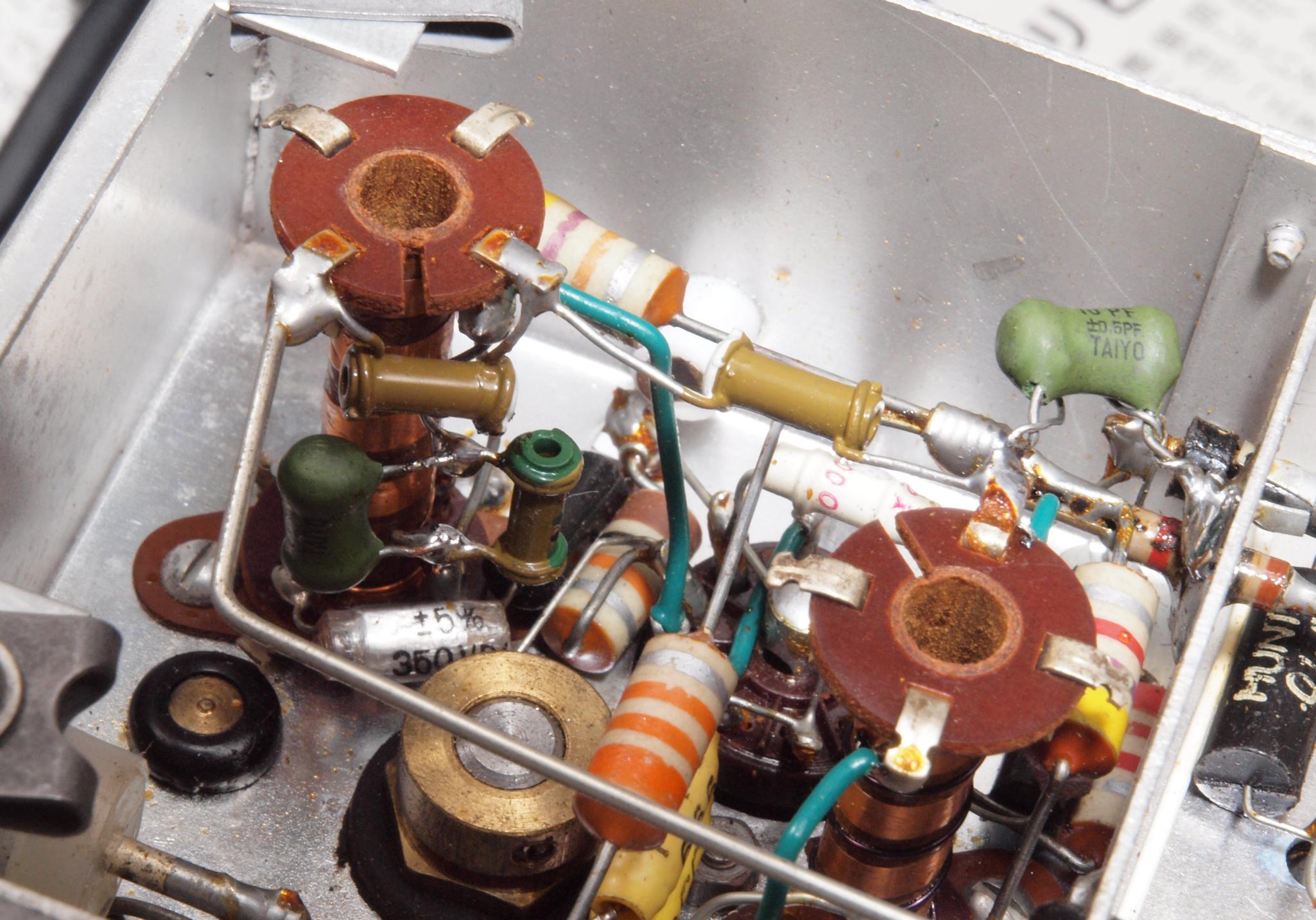

Ａ３Ｂ．　周波数を下げる為、同調コイルにコンデンサーが付けられている。
Ａ２１．　点検中、　下前から見る。
Ａ２２．　点検中、　下前左から見る。
Ａ２３．　点検中、　下後から見る。
Ａ２４．　点検中、　下後右から見る。

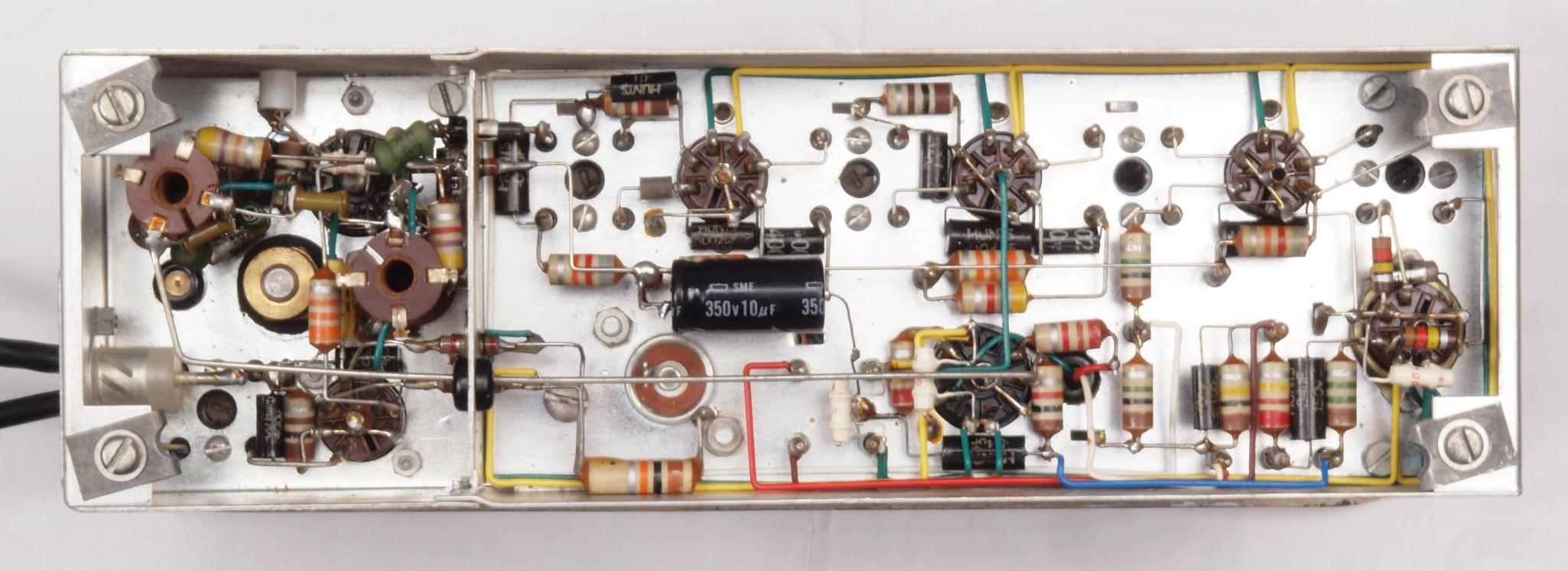

Ａ２６．　点検中　ケースを取り、下から見る

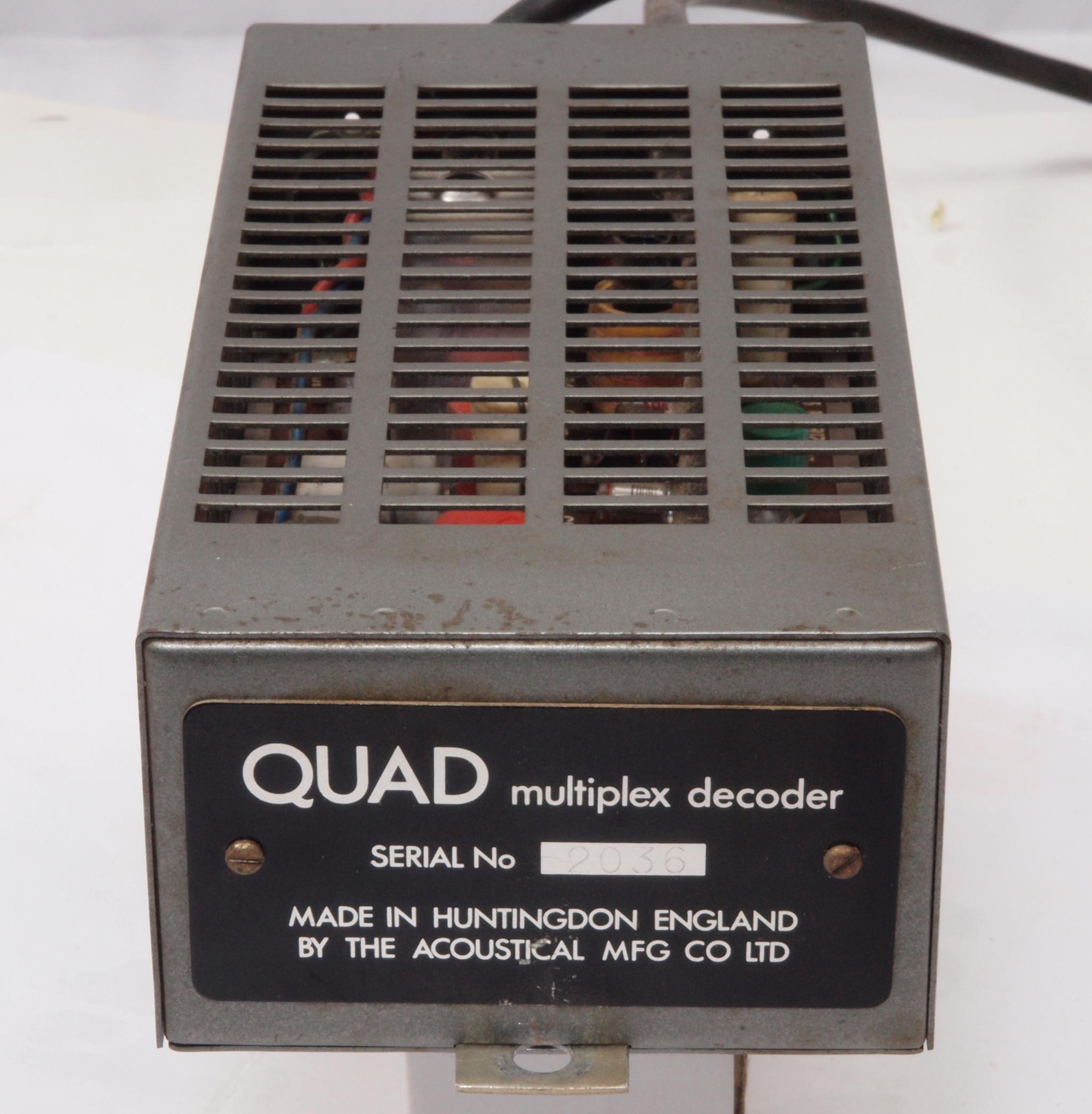

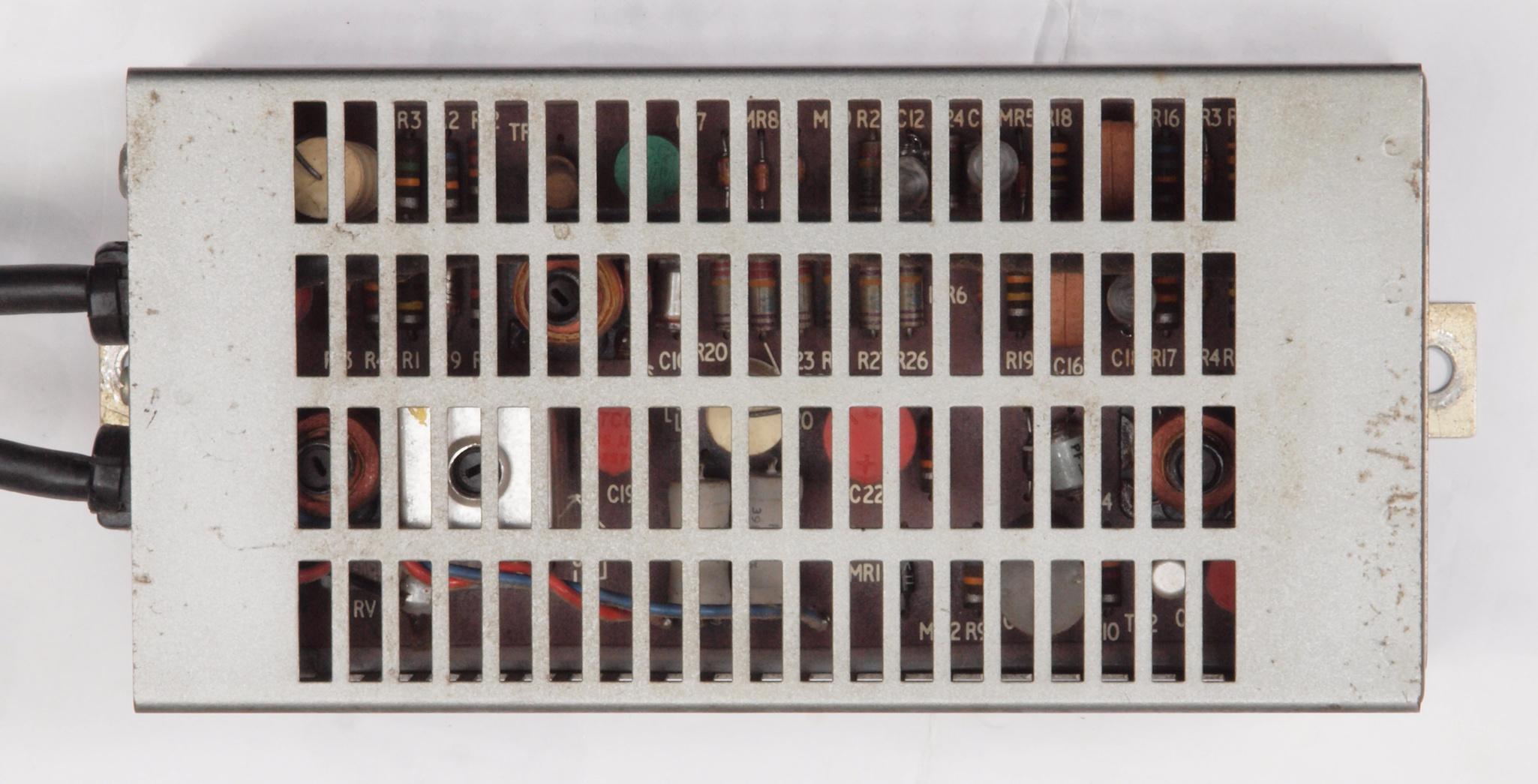

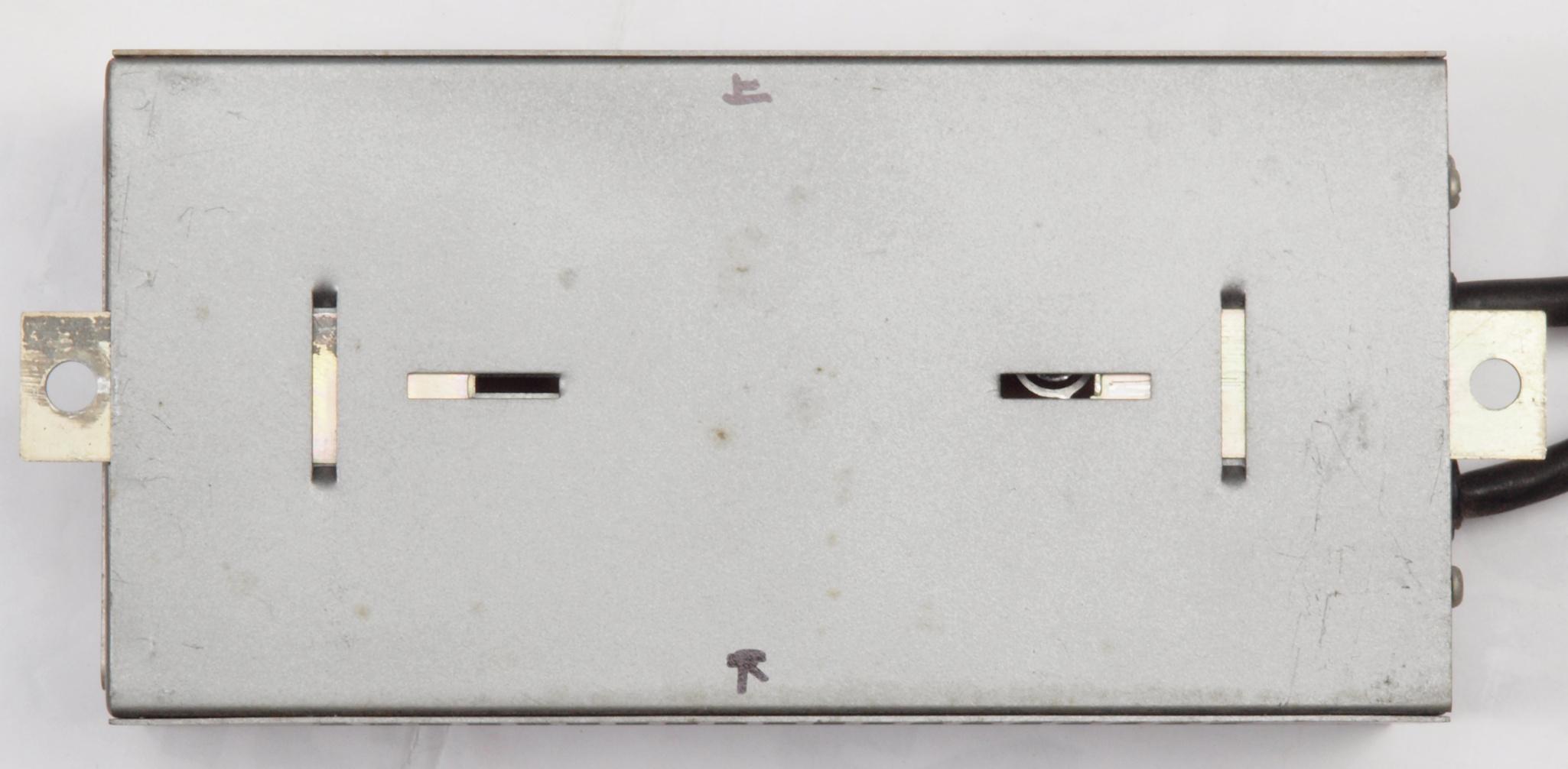

Ａ５．　ＭＰＸを上から見る。

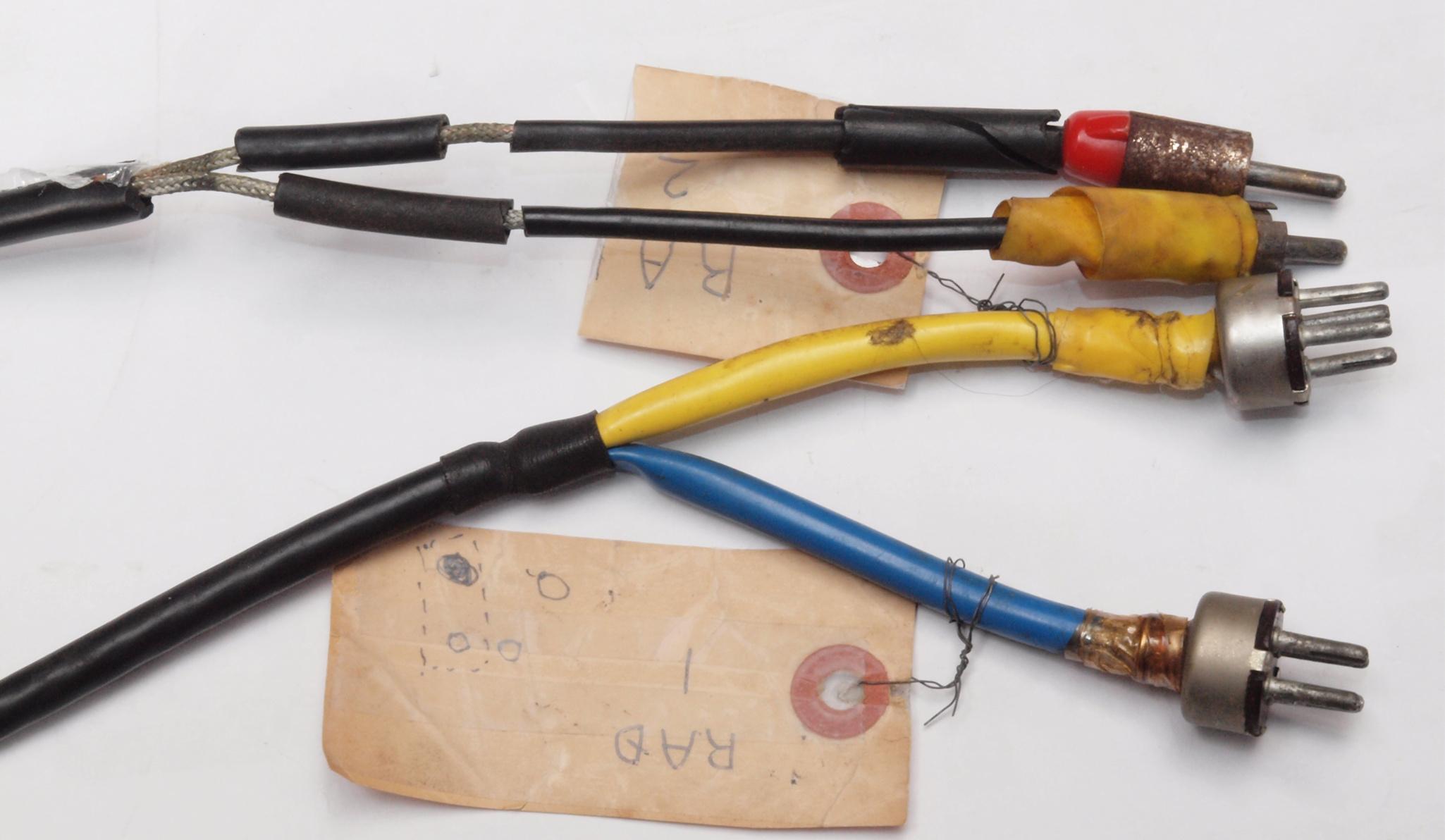

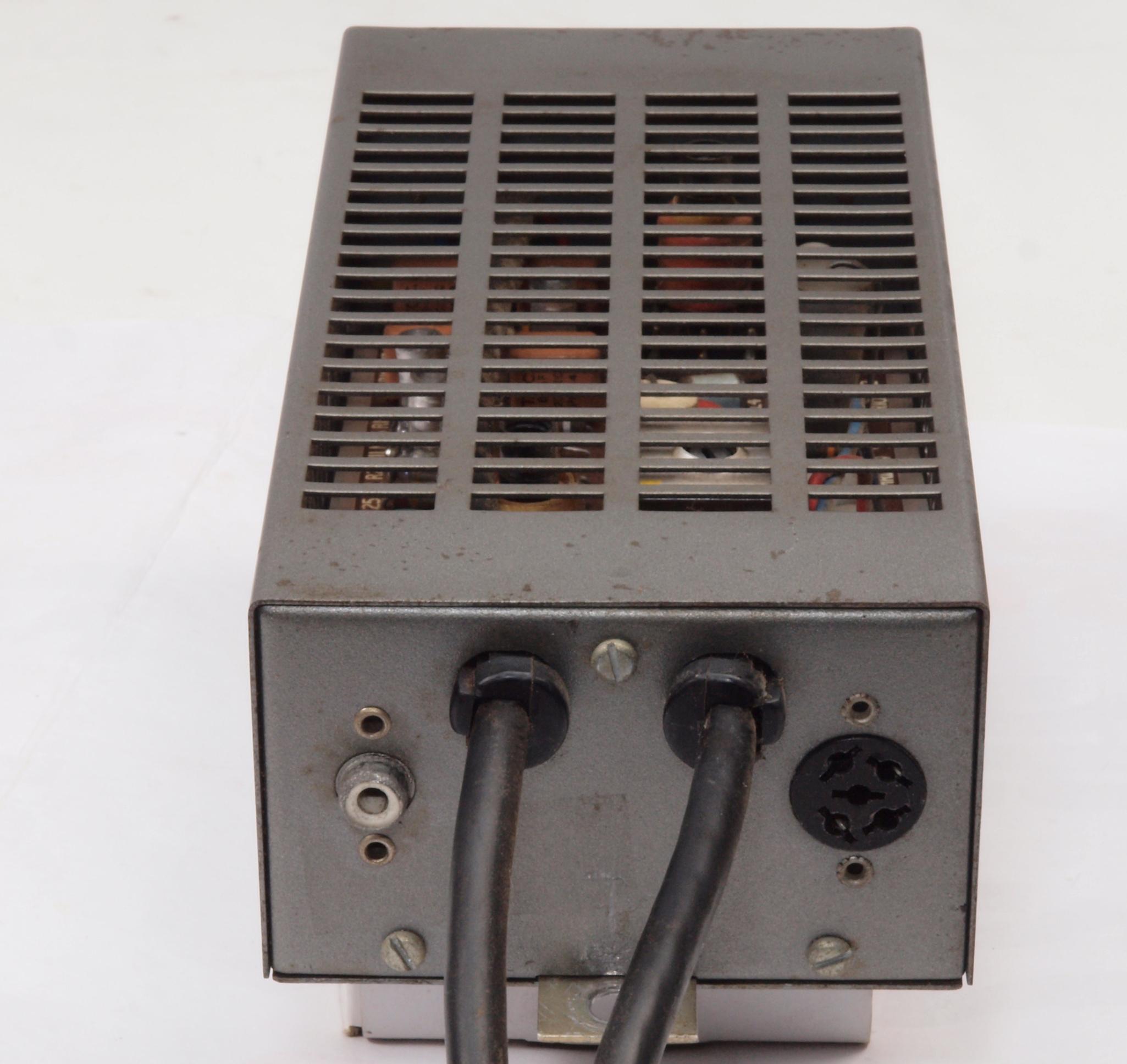

Ａ６．　ＭＰＸの電源ケーブル。

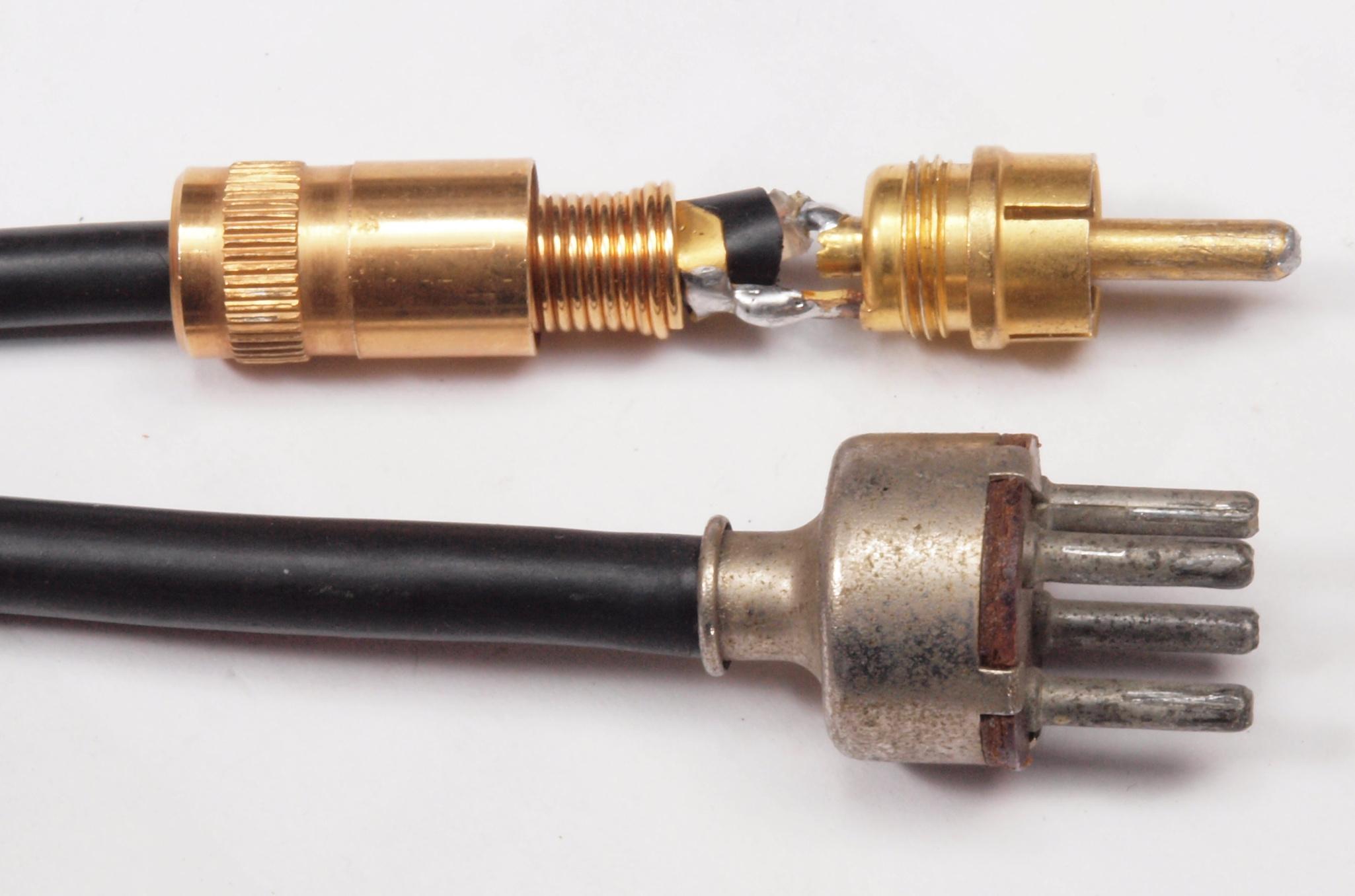

Ａ７Ｂ．　交換するの出力ＲＣＡプラグ。

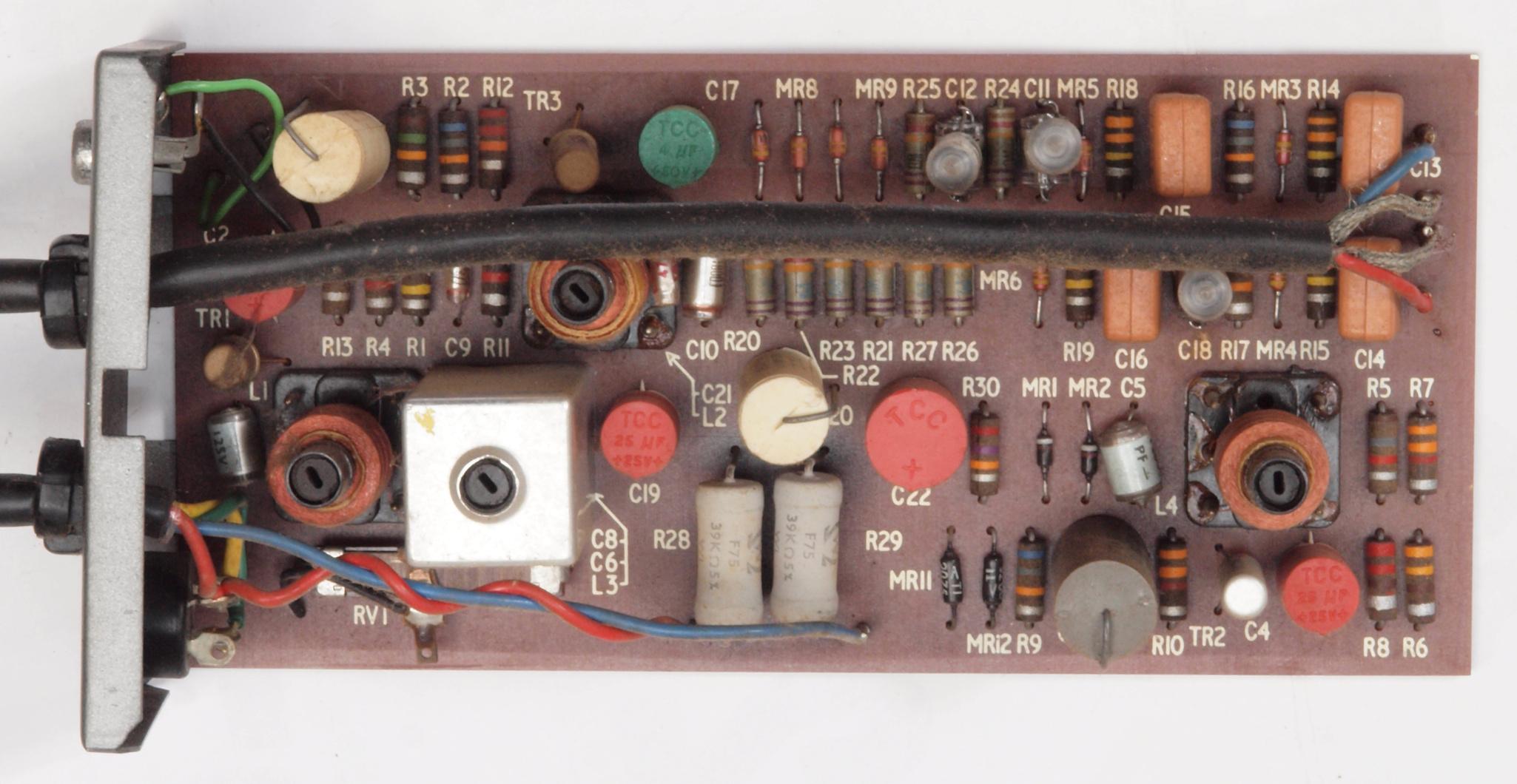

Ａ８Ａ．　ＭＰＸ基板を上から見る。

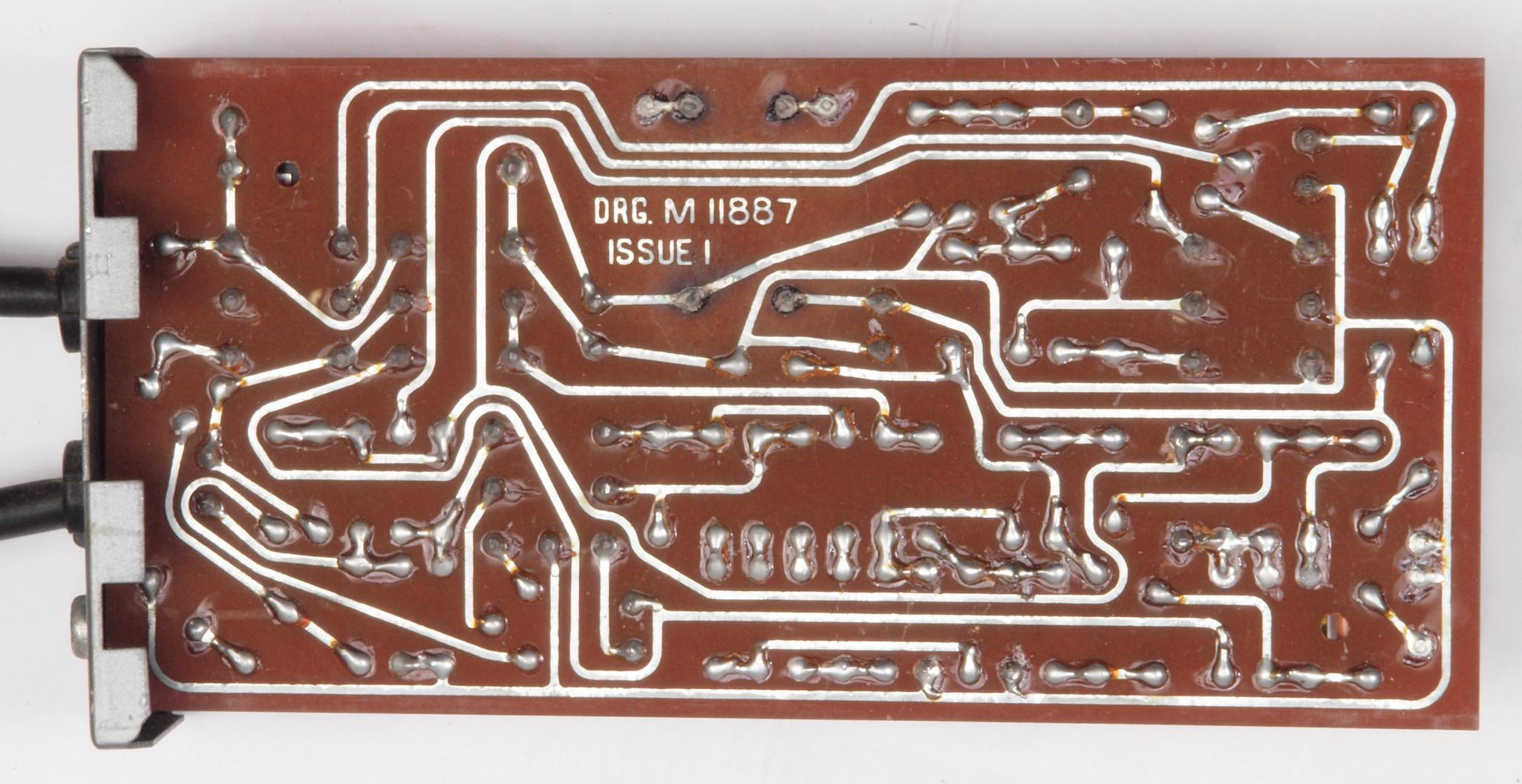

Ａ８Ｂ．　ＭＰＸ基板を下から見る。
Ｃ．　修理状況
Ｃ１１．　修理前　電源基板。
Ｅ．　測定・調整。　画像をクリックすると、大きく（横幅2050ドット）表示されます。
Ｅ０．　ＦＭ受信感度、歪み、分離度測定調整
　　　　　＜見方＞
上の「ＬＥＡＤＥＲ　３２１６Ｐ　ＦＭ　ステレオ信号発信器」より信号を出す。　これを受信し出力を測定する。
　　　　　表示ＬＥＤ、　左端＝変調度、　中左＝メモリＮｏ、　中右＝出力周波数、　右端＝出力レベル。
中＝Ｒ出力測定。
　　　　　「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ａ」より測定。
　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。
下＝Ｌ出力測定。
　　　　　「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ａ」より測定。
　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。
Ｅ．　測定・調整。　画像をクリックすると、大きく（横幅2050ドット）表示されます。
Ｅ０．　ＦＭ受信感度、歪み、分離度測定調整
　　　　　＜見方＞
上の「ＬＥＡＤＥＲ　３２１６Ｐ　ＦＭ　ステレオ信号発信器」より信号を出す。　これを受信し出力を測定する。
　　　　　表示ＬＥＤ、　左端＝変調度、　中左＝メモリＮｏ、　中右＝出力周波数、　右端＝出力レベル。
中＝Ｒ出力測定。
　　　　　「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ａ」より測定。
　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。
下＝Ｌ出力測定。
　　　　　「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ａ」より測定。
　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。
Ｅ０１．　75/50Ω変換アダプター。　無線機器のプロ器は、インピーダンスが50Ω。 民生機器は75Ω。
　　　　これを挿入しているので、「ＬＥＡＤＥＲ　３２１６Ｐ　ＦＭステレオ信号発信器」の信号出力は−５．７ｄＢ低くなる。
Ｅ１．　FMトラッキング調整。　下限受信周波数７５．５５ＭＨＺ。
Ｅ２．　ＦMトラッキング調整。　上限受信周波数９１．１０ＭＨＺ。
Ｅ３．　ＦＭ　モノラル受信測定。
　　　　　＜見方＞
中上の「ＬＥＡＤＥＲ　３２１６Ｐ　ＦＭ信号発信器」より信号を出す。　これを受信し出力を測定する。
　　　　　　　　変調度＝８０％、　出力周波数＝８３ＭＨＺ、　出力レベル＝６０ｄＢ。
中下＝Ｒ出力測定。
　　　　　　　　「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ａ」より測定。
　　　　　　　　変調周波数＝１ｋＨｚ、　出力電圧＝１７０．６ｍＶ、　歪み率＝０．１６８３％。
下＝Ｌ出力測定。
　　　　　　　　「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ａ」より測定。
　　　　　　　　変調周波数＝１ｋＨｚ、　出力電圧＝１６４．７ｍＶ、　歪み率＝０．１７００％。
Ｅ４．　ＦＭ　ステレオ受信測定。
　　　　　＜見方＞
中上の「ＬＥＡＤＥＲ　３２１６Ｐ　ＦＭステレオ信号発信器」　より信号を出す。　これを受信し出力を測定する。
　　　　　　　　　これを受信し出力を測定する。
　　　　　　　　　変調度＝８０％、　出力周波数＝８３ＭＨＺ、　出力レベル＝６０ｄＢ。
中下＝Ｒ出力測定。
　　　　　　　　　「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ａ」より測定。
　　　　　　　　　変調周波数＝１ｋＨｚ、　出力電圧＝３４５．３ｍＶ、　歪み率＝０．１５５％。
下＝Ｌ出力測定。
　　　　　　　　　「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ａ」より測定。
　　　　　　　　　変調周波数＝１ｋＨｚ、　出力電圧＝１３３３．４ｍＶ、　歪み率＝０．４１７３。
Ｅ４１．　ＦＭ　ステレオ受信測定（分離度）。Ｌｏｇ３４２．９／４＝３８．６ｄＢ。
　　　　　＜見方＞
中上の「ＬＥＡＤＥＲ　３２１６Ｐ　ＦＭステレオ信号発信器」より「Ｒ側信号」を出す。
　　　　　　　　　これを受信し出力を測定する。
　　　　　　　　　変調度＝９０％、　出力周波数＝８３ＭＨＺ、　出力レベル＝６０ｄＢ。
中下＝Ｒ出力測定。
　　　　　　　　　「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ａ」より測定。
　　　　　　　　　変調周波数＝１ｋＨｚ、　出力電圧＝３４２．９ｍＶ、　歪み率＝０．２９７％。
下＝Ｌ出力測定。
　　　　　　　　　「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ａ」より測定。
　　　　　　　　　変調周波数＝１ｋＨｚ、　出力電圧＝４．０ｍＶ、　歪み率＝測定不可。
Ｅ４２．　ＦＭ　ステレオ受信測定（分離度）。Ｌｏｇ３３５．８／１．５＝４７．０ｄＢ。
　　　　　＜見方＞
中上の「ＬＥＡＤＥＲ　３２１６Ｐ　ＦＭ　ステレオ信号発信器」より「Ｌ側信号」を出す。
　　　　　　　　　これを受信し出力を測定する。
　　　　　　　　　変調度＝９０％、　出力周波数＝８３ＭＨＺ、　出力レベル＝６０ｄＢ。
中下＝Ｒ出力測定。
　　　　　　　　　「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ａ」より測定。
　　　　　　　　　変調周波数＝１ｋＨｚ、　出力電圧＝１．５ｍＶ、　歪み率＝測定不可。
下＝Ｌ出力測定。
　　　　　　　　　「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ａ」より測定。
　　　　　　　　　変調周波数＝１ｋＨｚ、　出力電圧＝３３５．８ｍＶ、　歪み率＝０．２８４％。
Ｅ５１．　帯域測定。　Ｓｐｅｃｔｒｕｍ ａｎａｌｙｚｅｒ　ＲＩＧＯＬ　ＤＳ８１５で測定。
Ｅ５２．　セラミックフイルターです。
Ｅ６．　　２４時間エージング。　右は　ＱＵＡＤ　ＦＭ４．　２台目です。
Ｙ．　ユーザー宅の設置状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。
Ｙ１．　設置状況、　正面から見る。
Ｓ．　ＱＵＡＤ　ＦＭ1+ＭＰＸ　の仕様（マニアル・カタログより）　
型式 真空管式　FMチューナ　ＦＭ１＋ＭＰＸ
受信周波数範囲 87.5-108MHz
アンテナインピーダンス 75Ω不平衡、　300Ω平衡
定格出力 100mV
最大外形寸法 幅10.5×高さ3.5×奥行6inches
重量 6lbs
使用真空管 6BH6, ECC81, 6BJ6, 6BH6, 6AU6, EB91, ECC83
価格
