ＫＥＮＷＯＯＤ　Ｌ−０３Ｔ．修理記録

２０１７／１／８持込　　　２０１８／７／７完成

Ａ．　修理前の状況 ２００７年２月、問い合わせ。 TRIO社のチューナー「L-03T」を中古で購入、メーカーの点検修理を 受けて使ってました。 最近、電波を感知しない事が多くなり、聞いているうちに突然受信しなく なってしまいます。 メーカーに修理に出した際は、「問題なし」と返されましたが、やはりその後も症状は変わりません。 アンテナ線はもちろんOKです。 せっかく入手した機器です、もう二度と手に入りませんので、オーバー ホールをして長く使いたいと思っています。 ２０１６年１月、問い合わせ。 かなり以前に修理の照会をしたことがあります。 KENWOOD L-03Tが、電源が入る以外完全に作動しなくなった為、修理を お願いしたいと思っています。 Ｂ．　原因 経年変化による劣化。 フロントエンド不良。 Ｃ．　修理状況 ＲＦ増幅、、トラッキング、ＩＦ回路、ＭＰＸ回路、修理・調整。 配線手直し、補強。 半固定ＶＲ交換。 ＯＰ−ＡＭＰ交換。 電解コンデンサー交換。 Ｗ．　ワイドＦＭバンドの試み 対応（設置）状況 Ｄ．　使用部品 電解コンデンサー（オーディオコンデンサー使用）　　　　　　　　３８個。 半固定ＶＲ　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　９個。 ＯＰ−ＡＭＰ　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　６個。 フロントエンド　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　１個。 Ｅ．　調整・測定 トラッキング調整。 ＦＭ　モノラル受信測定。 ＦＭ　ステレオ受信測定。 ＡＭトラッキング調整。 ＩＦ帯域測定。 Ｇ．　修理費　　９０，０００円。　オーバーホール修理 Ｙ．　ユーザー宅の設置状況 Ｓ．　ＫＥＮＷＯＯＤ　Ｌ−０３Ｔ　の仕様（マニアル・カタログより）

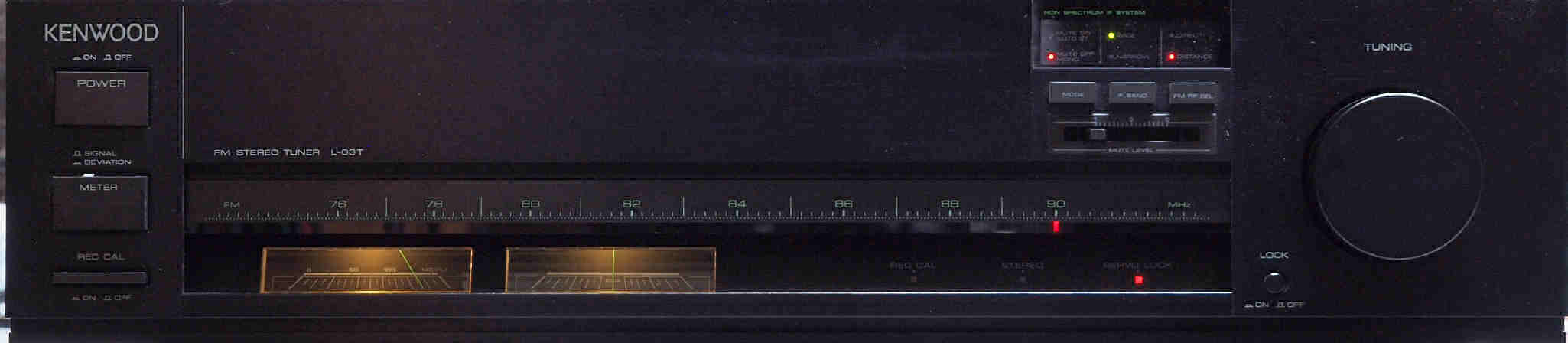

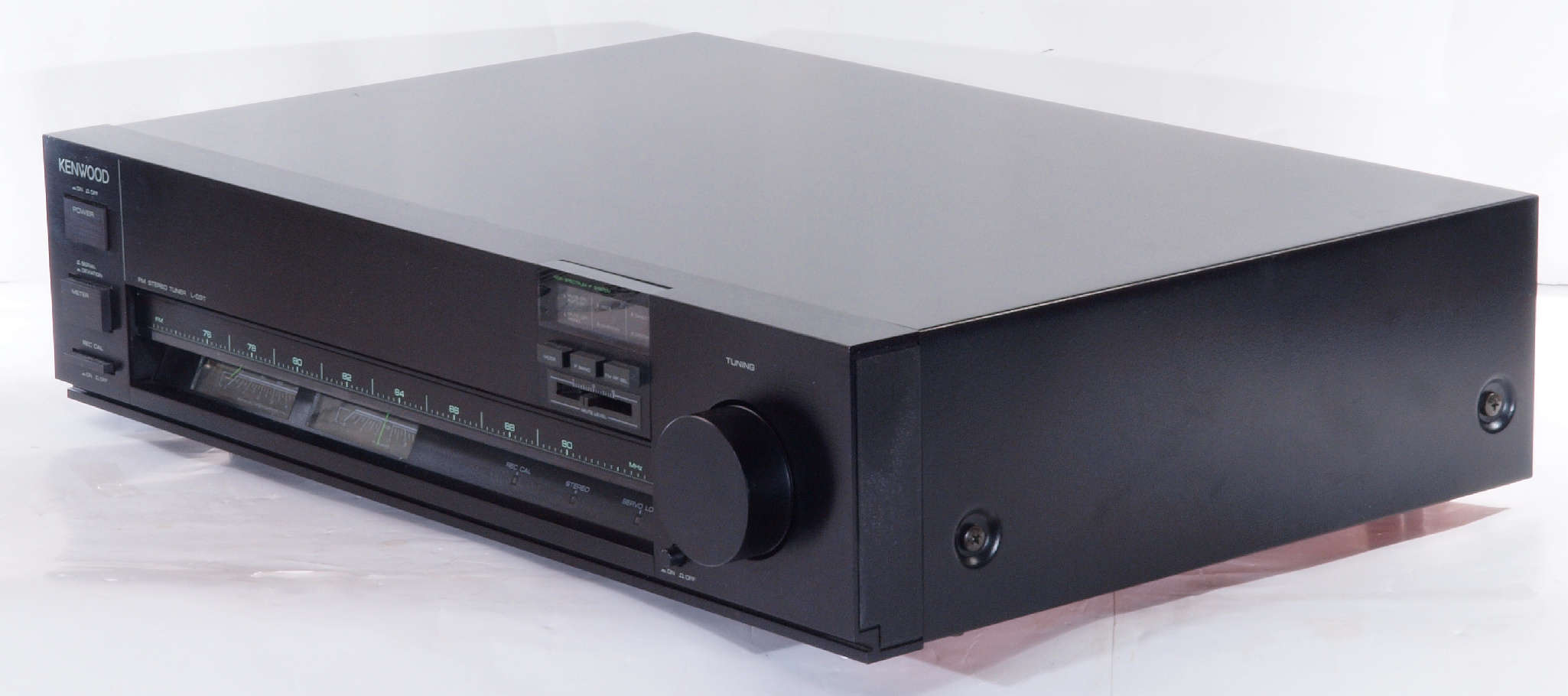

Ａ．　修理前の状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ａ１１．　点検中　前から見る

Ａ１２．　点検中　前右から見る

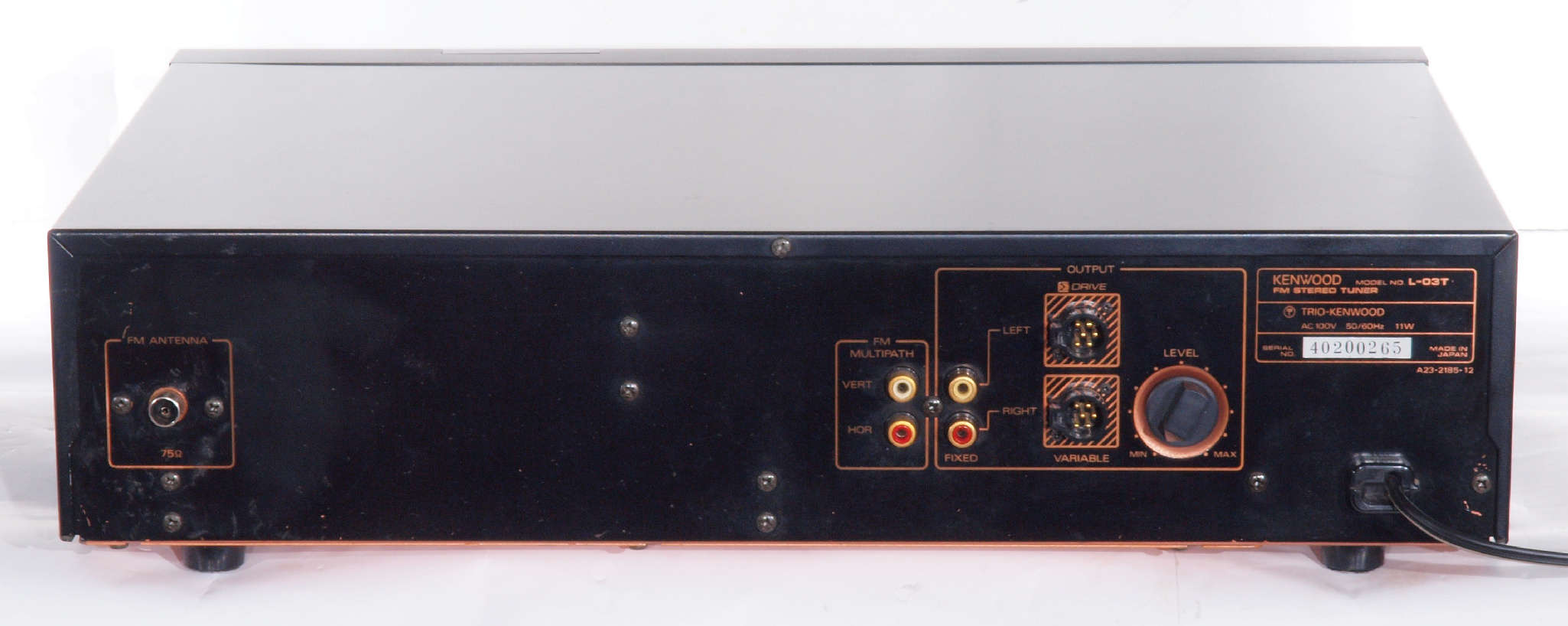

Ａ１３．　点検中　後から見る

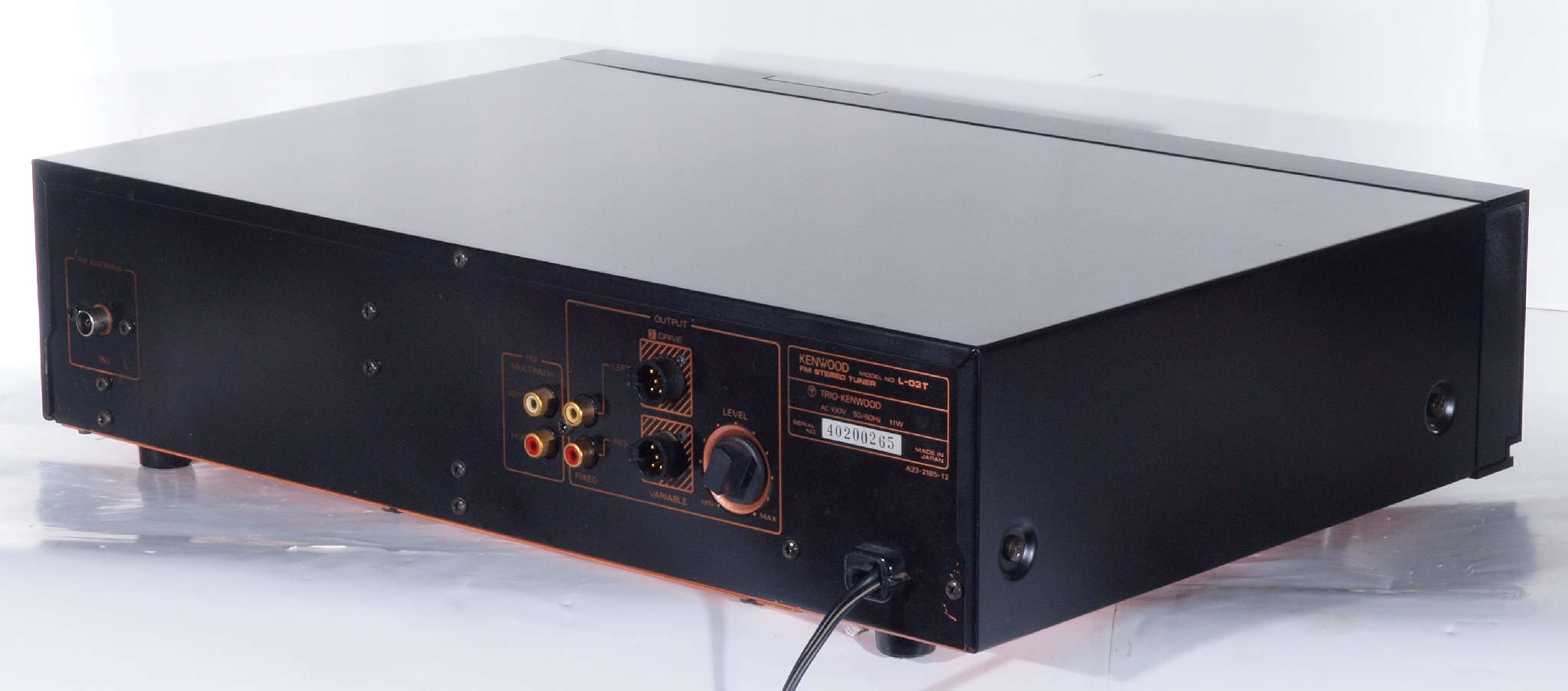

Ａ１４．　点検中　後左から見る

Ａ１５．　点検中　上から見る

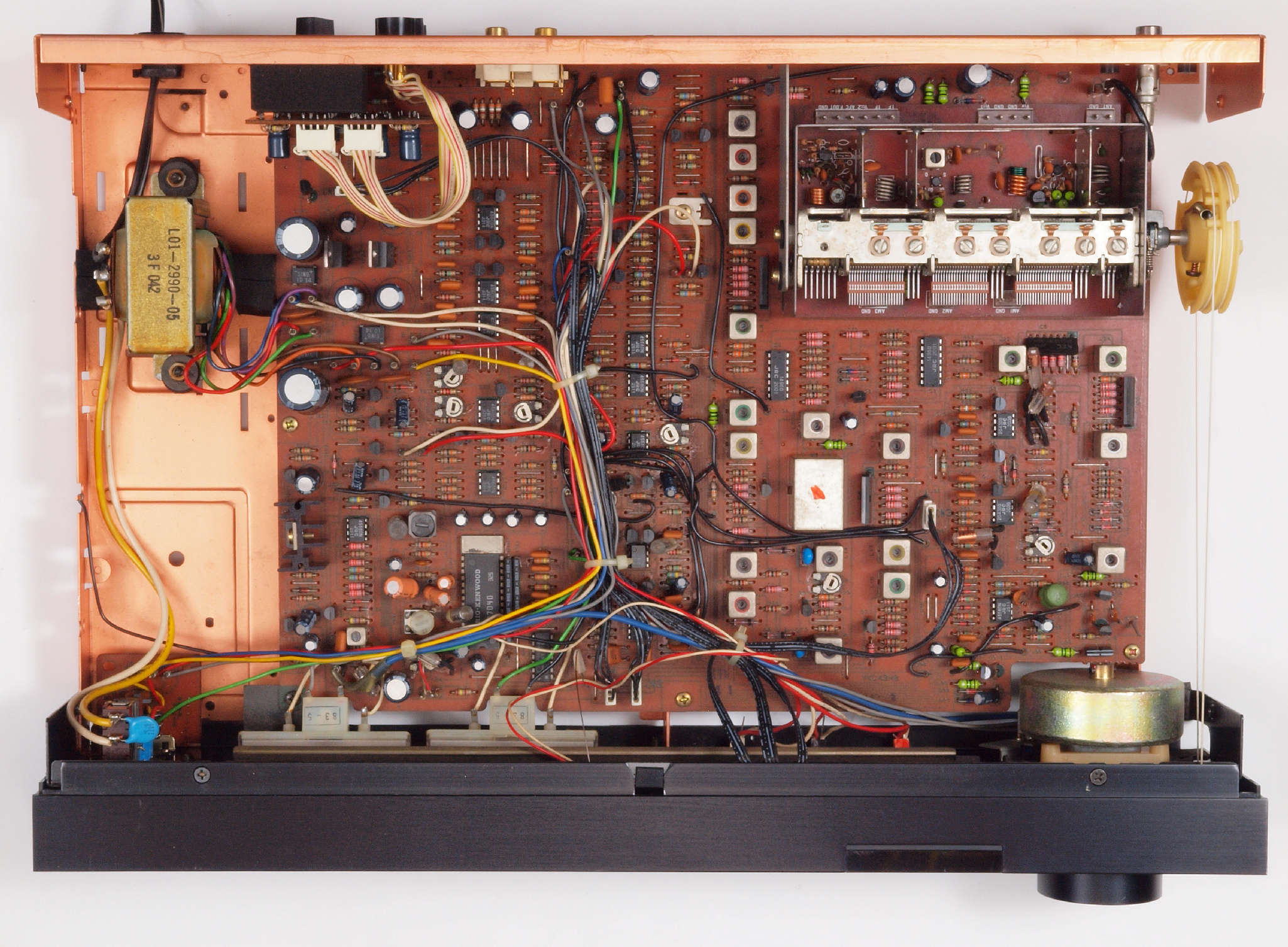

Ａ１６．　点検中　上ケースを取り、上から見る。

Ａ１７．　点検中　上ケースを取り、上から見る。 　　　　　　　　　　　ダイヤル指針照明電源コードの支ステンレス針金が配線に引っかかっている！　修理者の技量不足が原因。

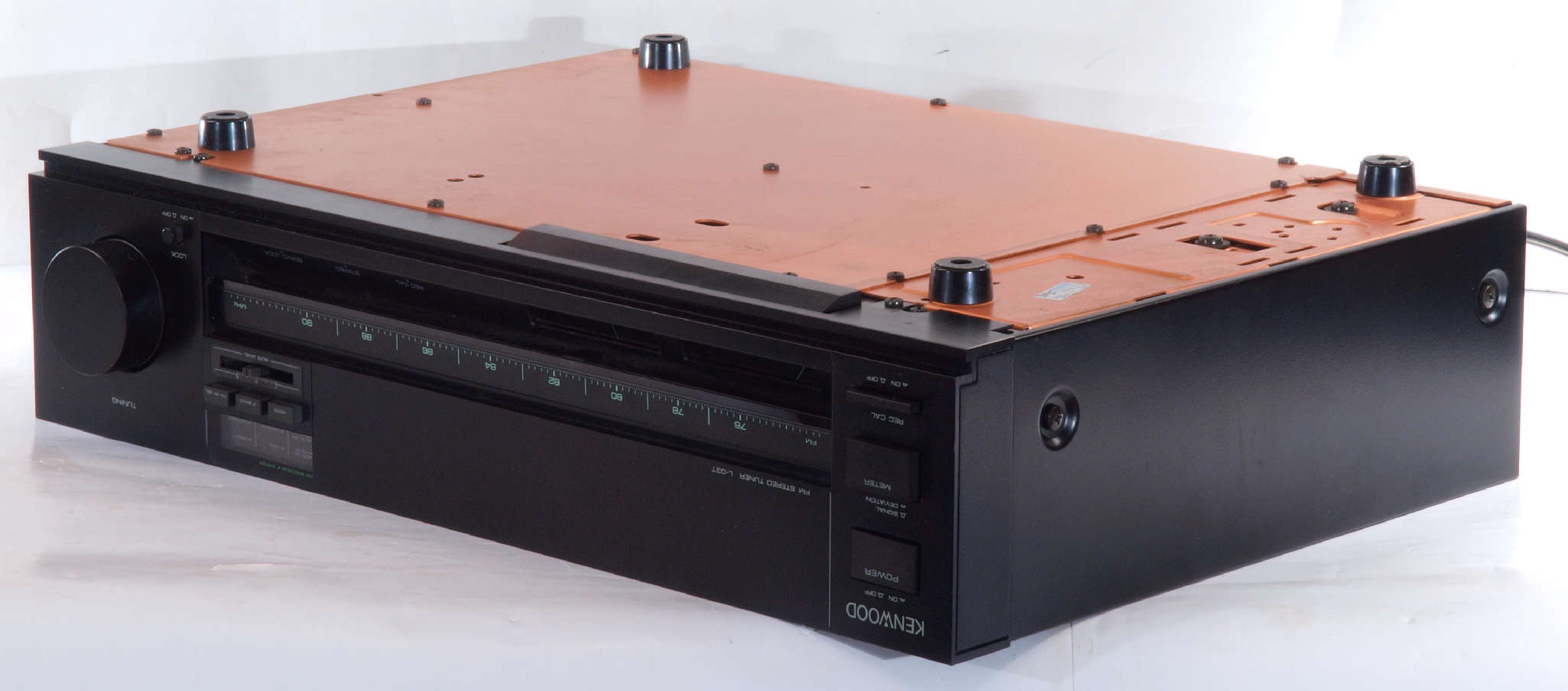

Ａ２１．　点検中　下前から見る

Ａ２２．　点検中　下前左から見る

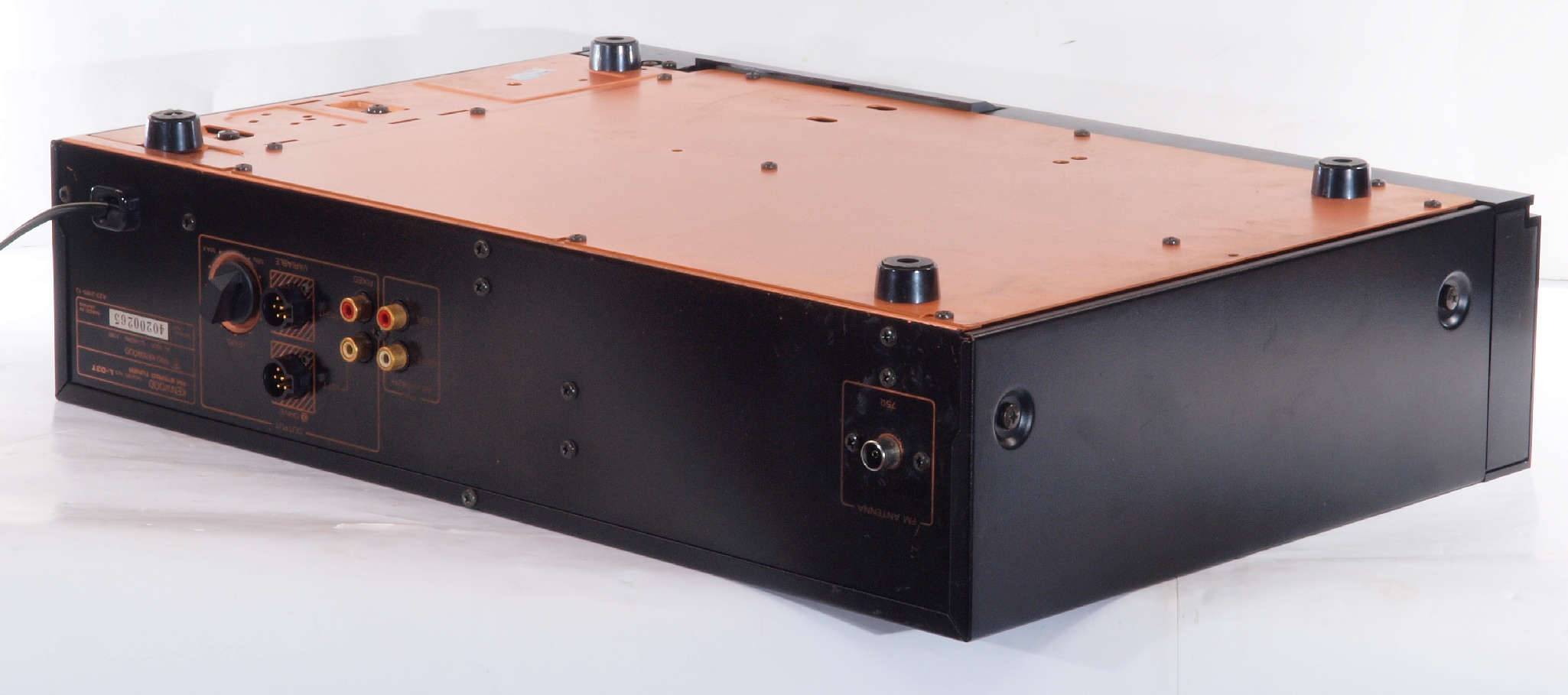

Ａ２３．　点検中　下後から見る

Ａ２４．　点検中　下後右から見る

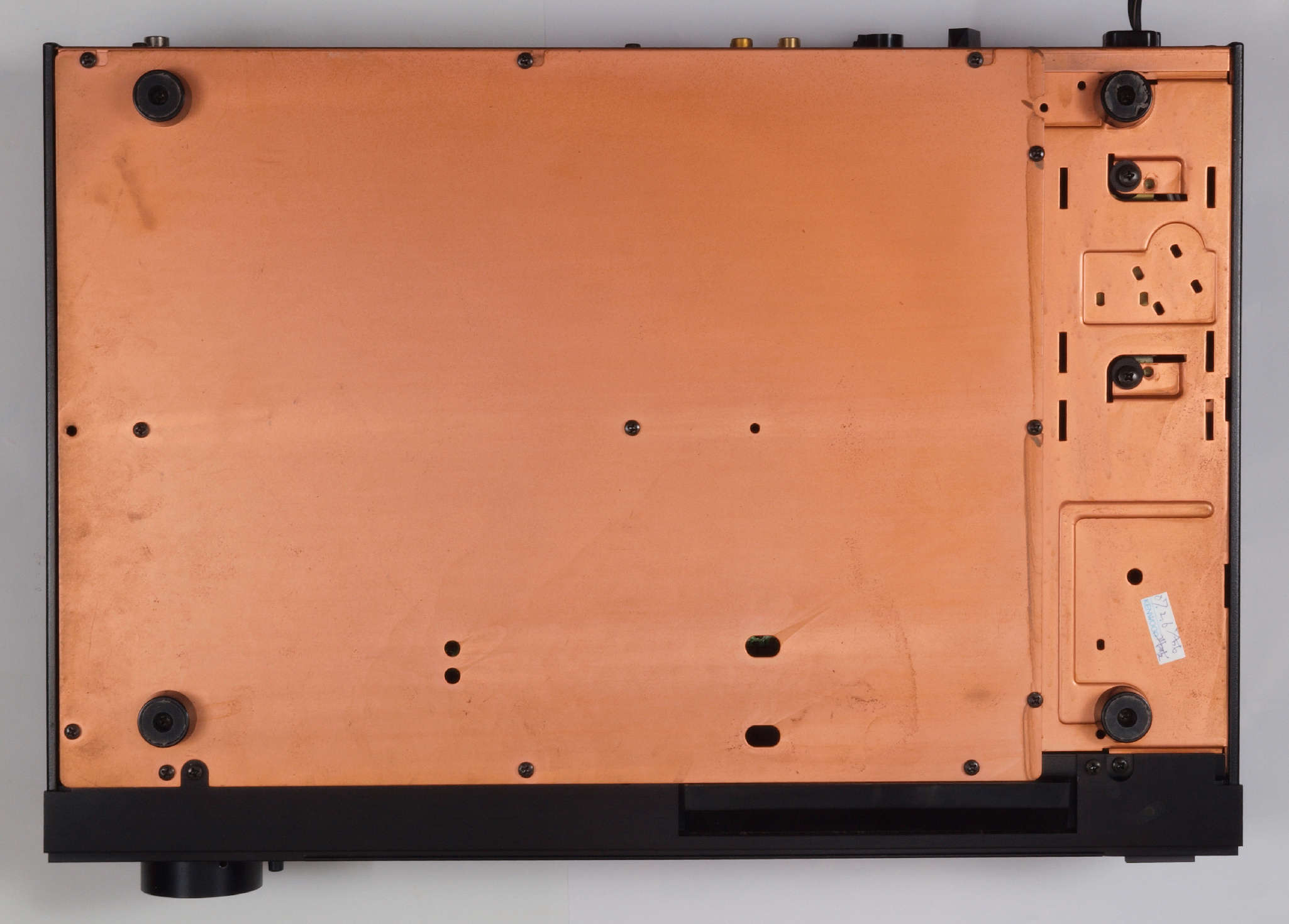

Ａ２５．　点検中　下から見る

Ａ２５２．　点検中　下から見る。　２００７年２月６日メーカーの修理標。

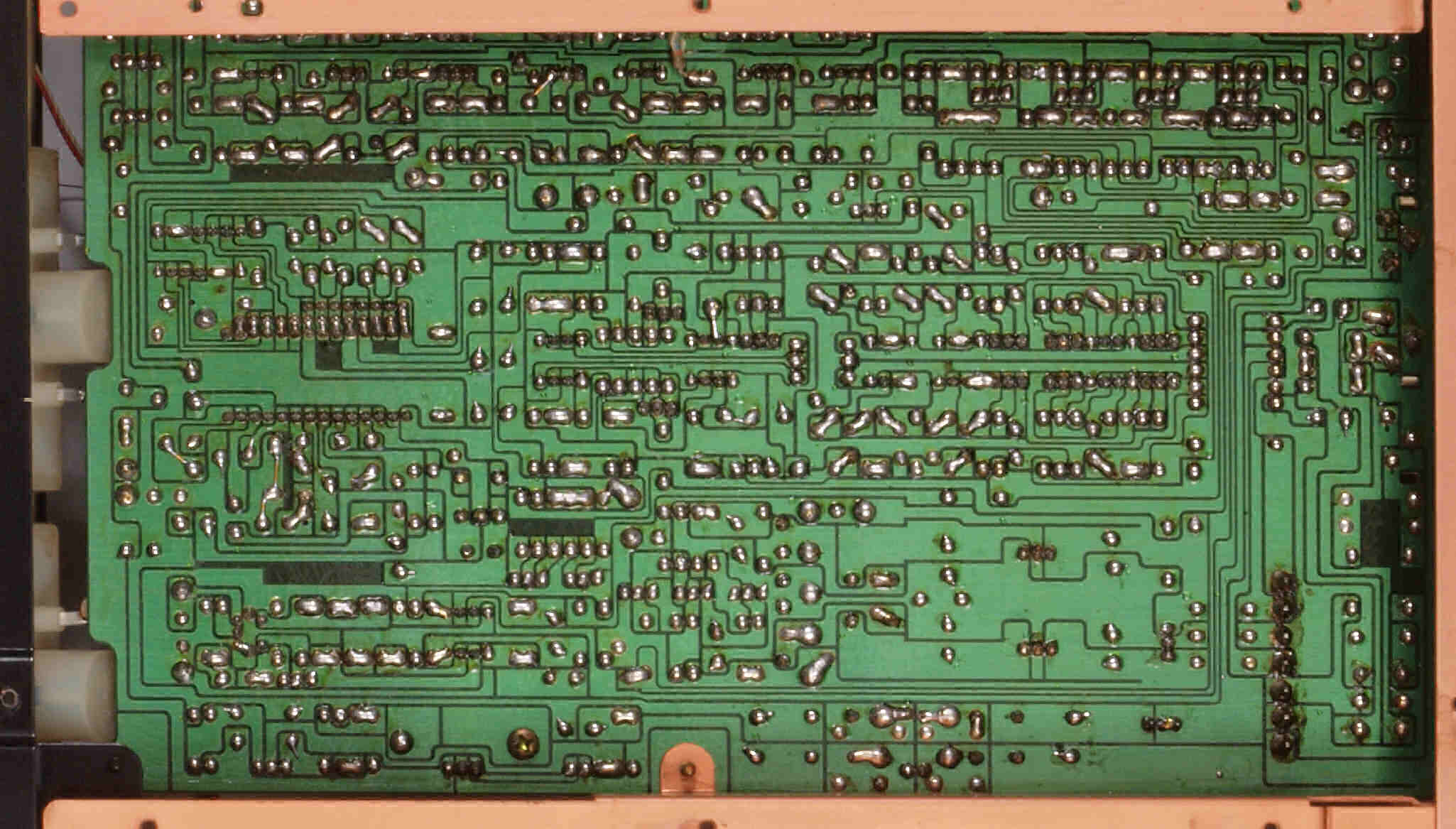

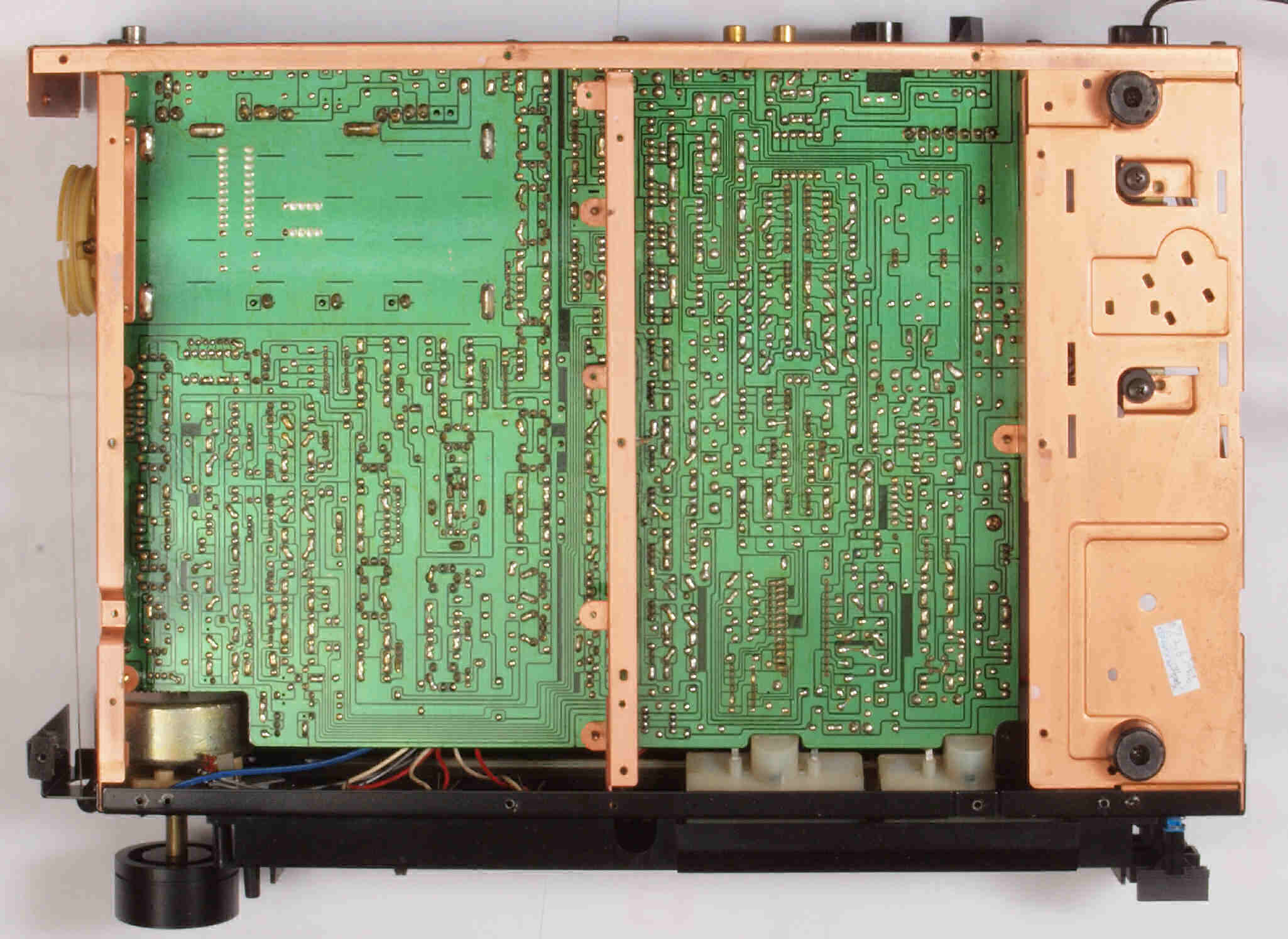

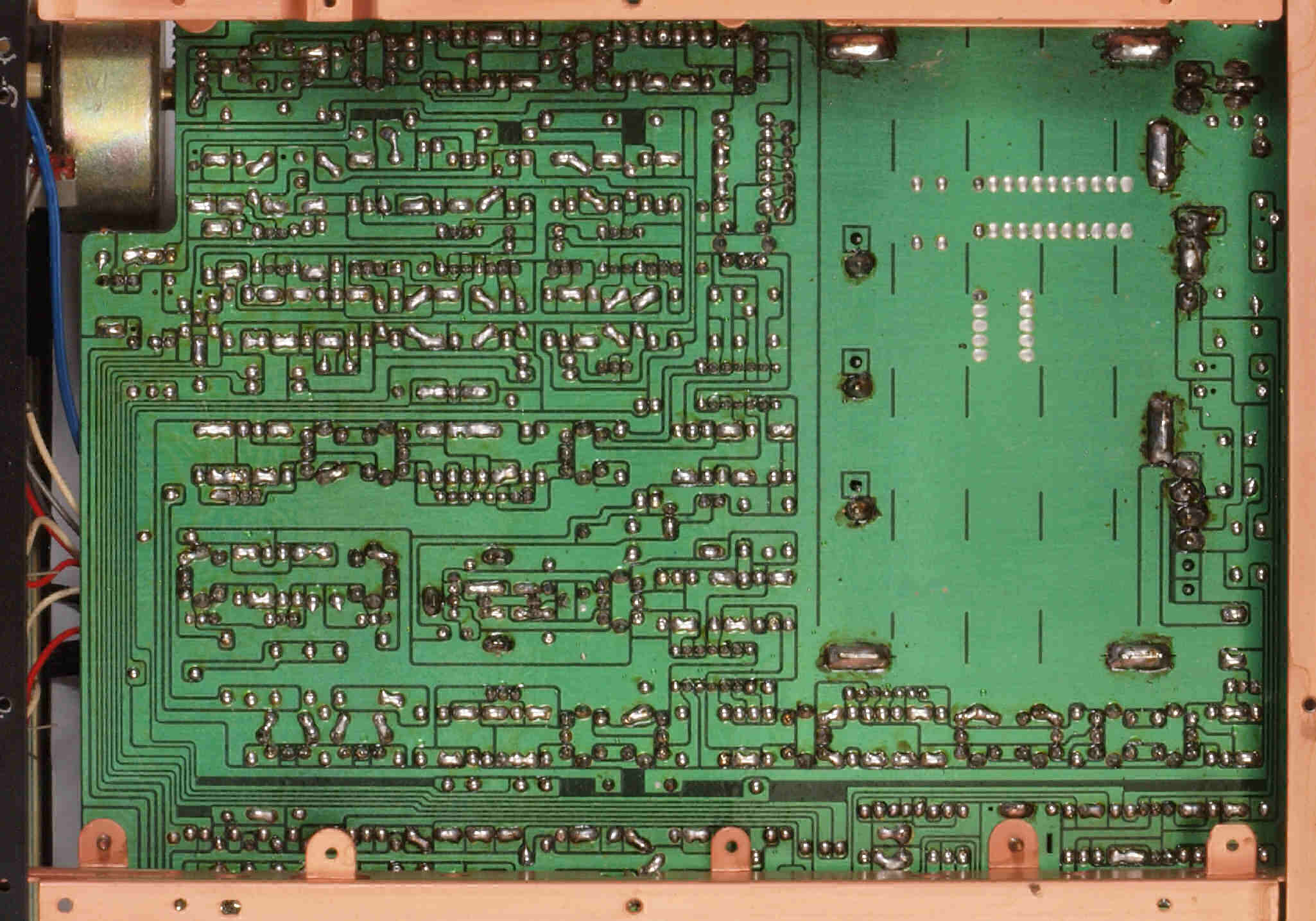

Ａ２６．　点検中　下蓋を取り、下から見る。

Ａ３１．　点検中　電源コード。　３Pインレットに交換可能。FURUTECH製FURUTECH　FI-10(R) ロジウムメッキ。

Ａ３２．　点検中　出力ＲＣＡ端子。　。　テフロン絶縁型と交換可能。

Ａ４１．　点検中　交換する電源電解コンデンサー。　左＝付いていた２２００μ／２５Ｖ、右＝交換する３３００μ／２５Ｖ。

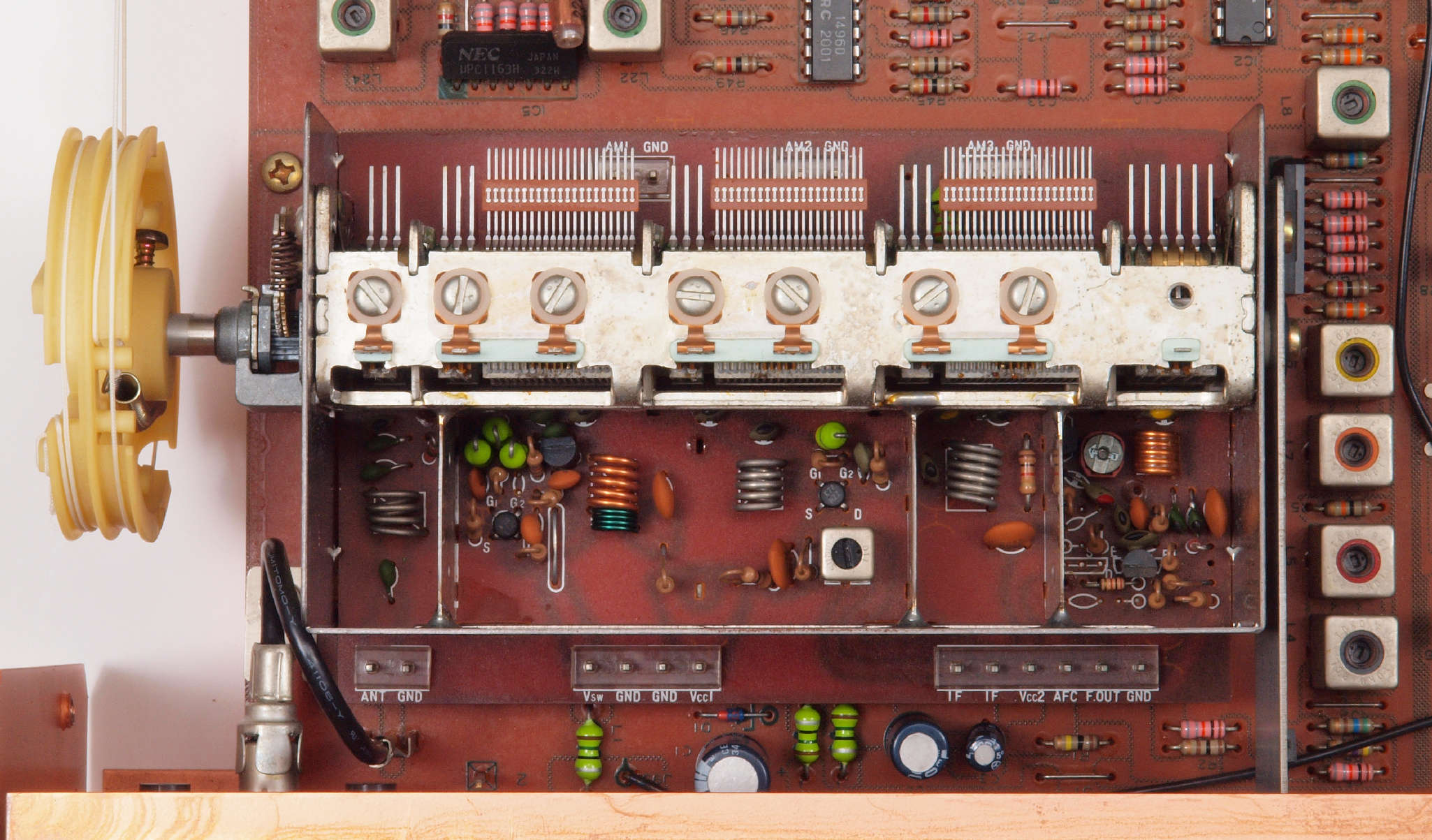

Ｃ．　修理状況 Ｃ１１．　修理前　フロントエンド

Ｃ１２．　修理中　部品取りより、フロントエンド取出

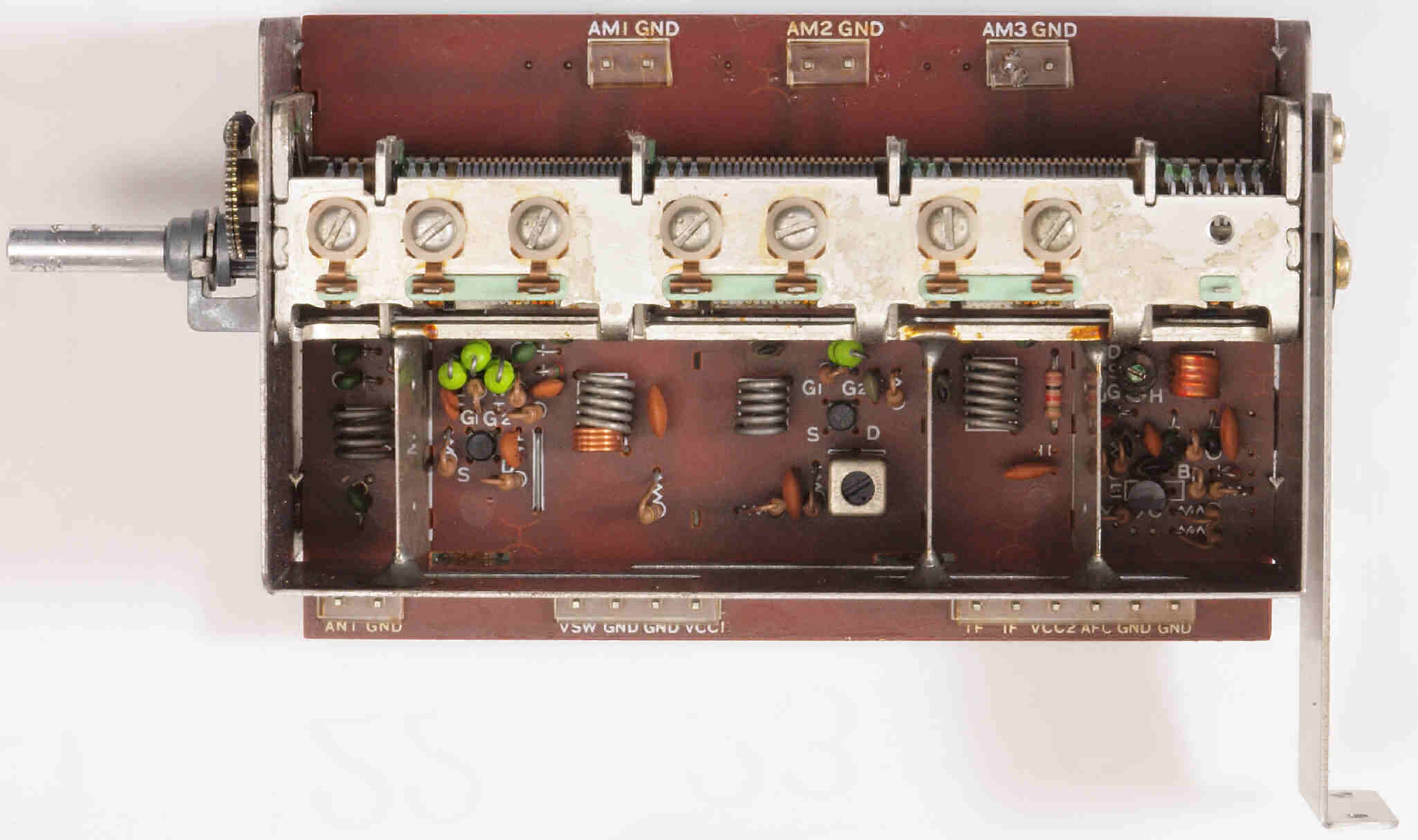

Ｃ１３．　修理後　フロントエンド。　トリマー、ＴＲ（トランジスター）交換。

Ｃ１４．　修理中　フロントエンド裏

Ｃ１５．　修理（半田補正）後　フロントエンド裏。　半田を全部やり直す。

Ｃ１６．　完成フロントエンド裏。　余分なフラックスを落として、コート液を塗る。

Ｃ２１．　修理前　ＲＦ−ＩＦ基板

Ｃ２１２．　修理前　ＲＦ−ＩＦ基板。　VCO。

Ｃ２２．　修理後　ＲＦ−ＩＦ基板。　半固定VR２個、OP-AMP２個、電解コンデンサー８個交換。

Ｃ２３．　修理前　ＲＦ−ＩＦ基板裏

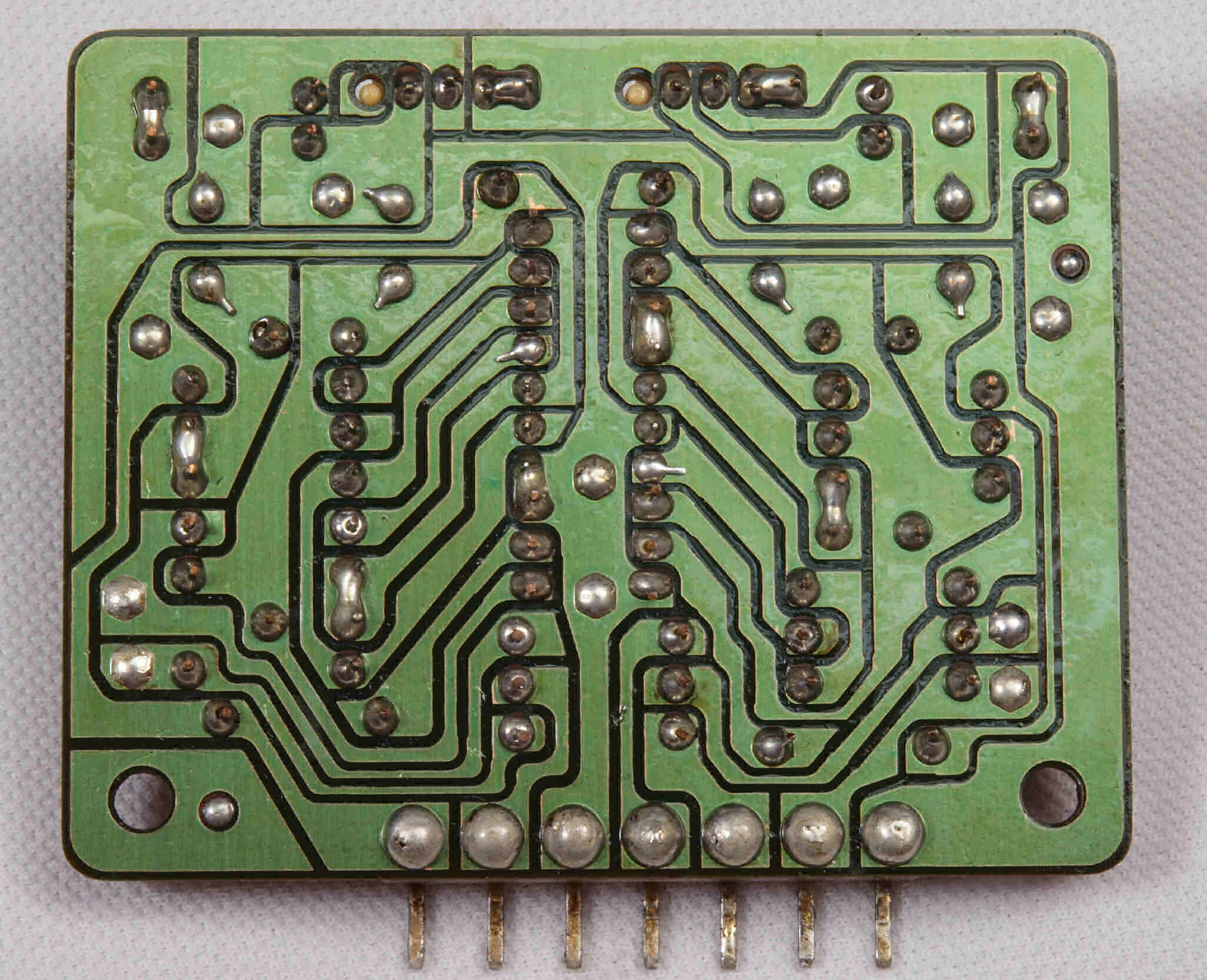

Ｃ２４．　修理（半田補正）後　ＲＦ−ＩＦ基板裏。　半田を全部やり直す。

Ｃ２５．　完成ＲＦ−ＩＦ基板裏。余分なフラックスを落として、コート液を塗る。

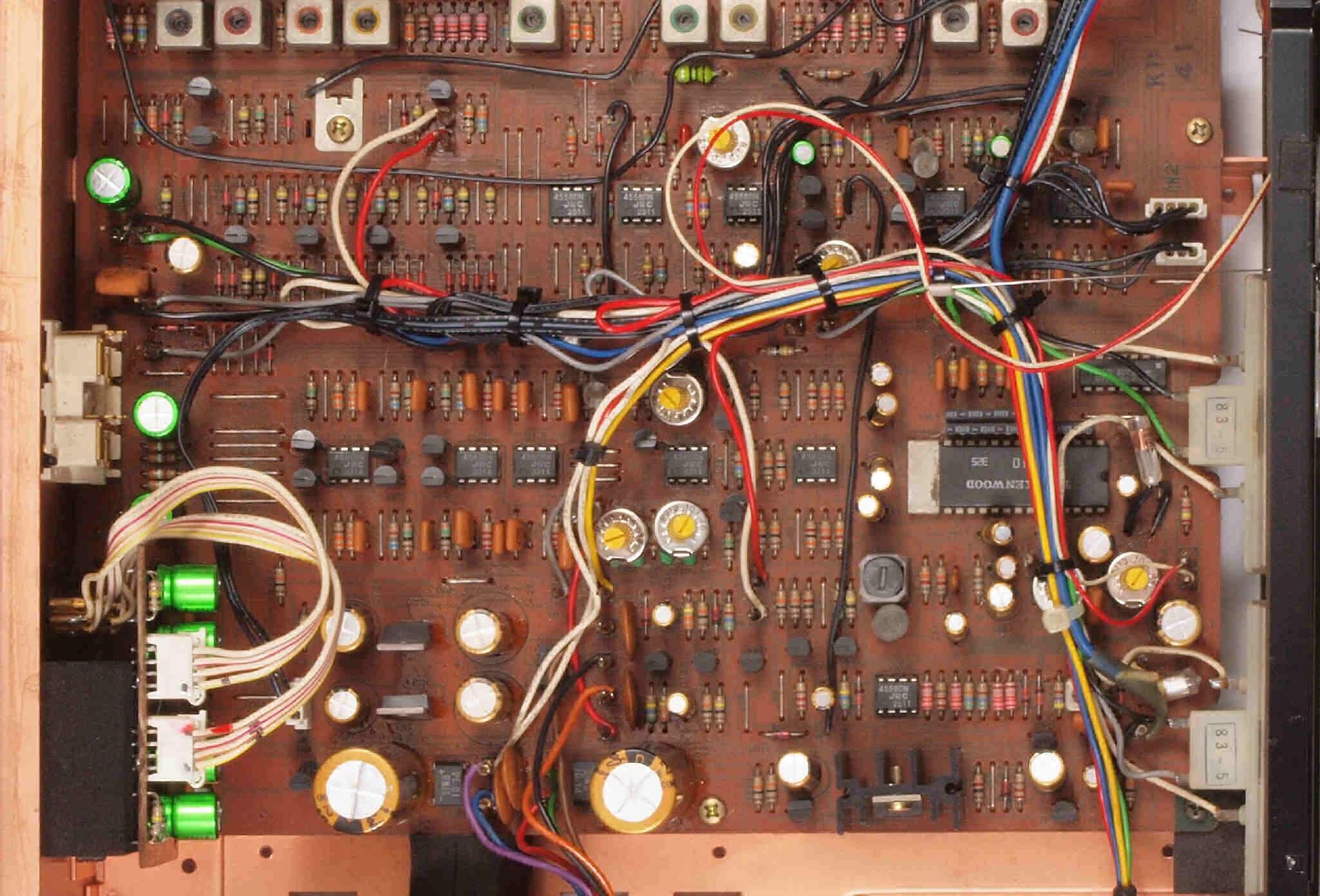

Ｃ３１．　修理前　ＰＬＬ−マルチプレックス−ＡＦ−電源基板。

Ｃ３１２．　修理中　ＰＬＬ−マルチプレックス−ＡＦ−電源基板。　電解コンデンサー固定するトルエン溶媒の接着剤。

Ｃ３１３．　修理後　ＰＬＬ−マルチプレックス−ＡＦ−電源基板。　トルエン溶媒の接着剤を取り去り、コートを塗布後。

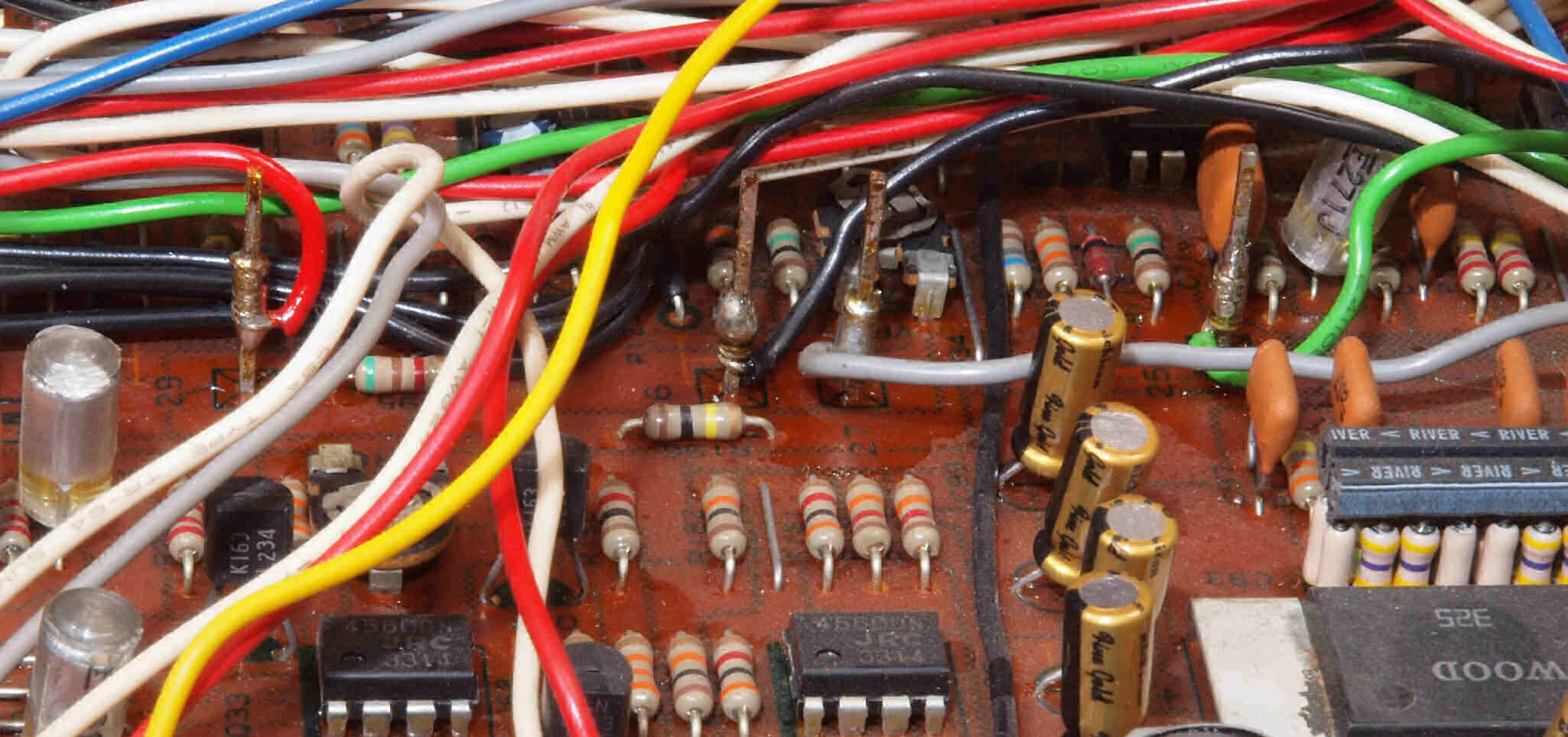

Ｃ３１４．　修理中　ＰＬＬ−マルチプレックス−ＡＦ−電源基板。ラッピング線１

Ｃ３１５．　修理後　ＰＬＬ−マルチプレックス−ＡＦ−電源基板。ラッピング線１に半田を浸み込ませる

Ｃ３１６．　修理中　ＰＬＬ−マルチプレックス−ＡＦ−電源基板。ラッピング線２

Ｃ３１７．　修理後　ＰＬＬ−マルチプレックス−ＡＦ−電源基板。ラッピング線２に半田を浸み込ませる

Ｃ３１８．　修理中　ＰＬＬ−マルチプレックス−ＡＦ−電源基板。ラッピング線３

Ｃ３１９．　修理後　ＰＬＬ−マルチプレックス−ＡＦ−電源基板。ラッピング線３に半田を浸み込ませる

Ｃ３２．　修理後　ＰＬＬ−マルチプレックス−ＡＦ−電源基板。　半固定VR７個、OP-AMP４個、電解コンデンサー２５個交換。

Ｃ３３．　修理前　ＰＬＬ−マルチプレックス−ＡＦ−電源基板裏

Ｃ３４．　修理（半田補正）後　ＰＬＬ−マルチプレックス−ＡＦ−電源基板裏。　半田を全部やり直す。

Ｃ３５．　完成ＰＬＬ−マルチプレックス−ＡＦ−電源基板裏。余分なフラックスを落として、コート液を塗る。

Ｃ５１．　修理前　Σドライブ出力ＡＭＰ基板

Ｃ５２．　修理後　Σドライブ出力ＡＭＰ基板。　電解コンデンサー４個交換

Ｃ５３．　修理前　Σドライブ出力ＡＭＰ基板裏

Ｃ５４．　修理（半田補正）後　Σドライブ出力ＡＭＰ基板裏。　半田を全部やり直す。

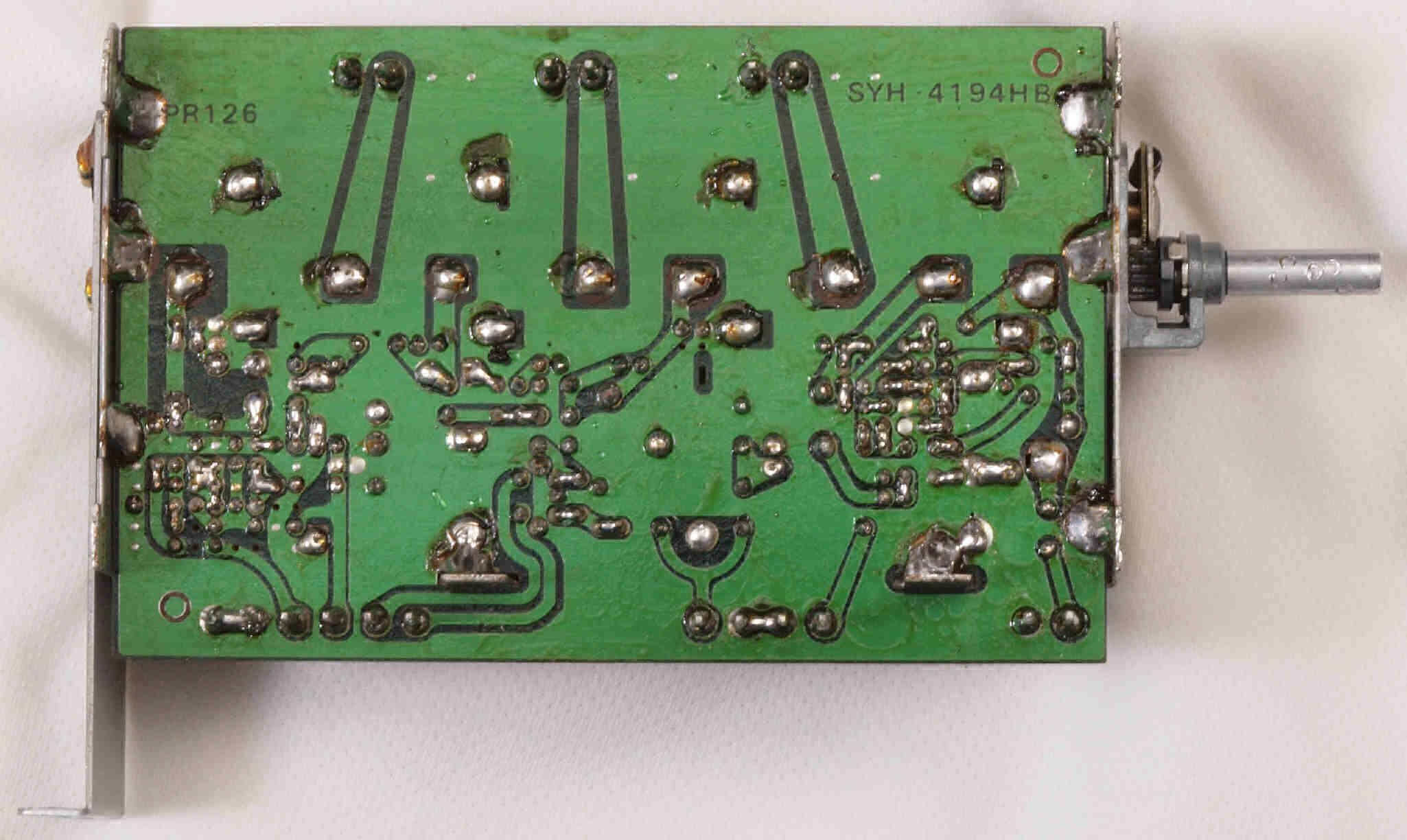

Ｃ５５　完成Σドライブ出力ＡＭＰ基板裏。余分なフラックスを落として、コート液を塗る。

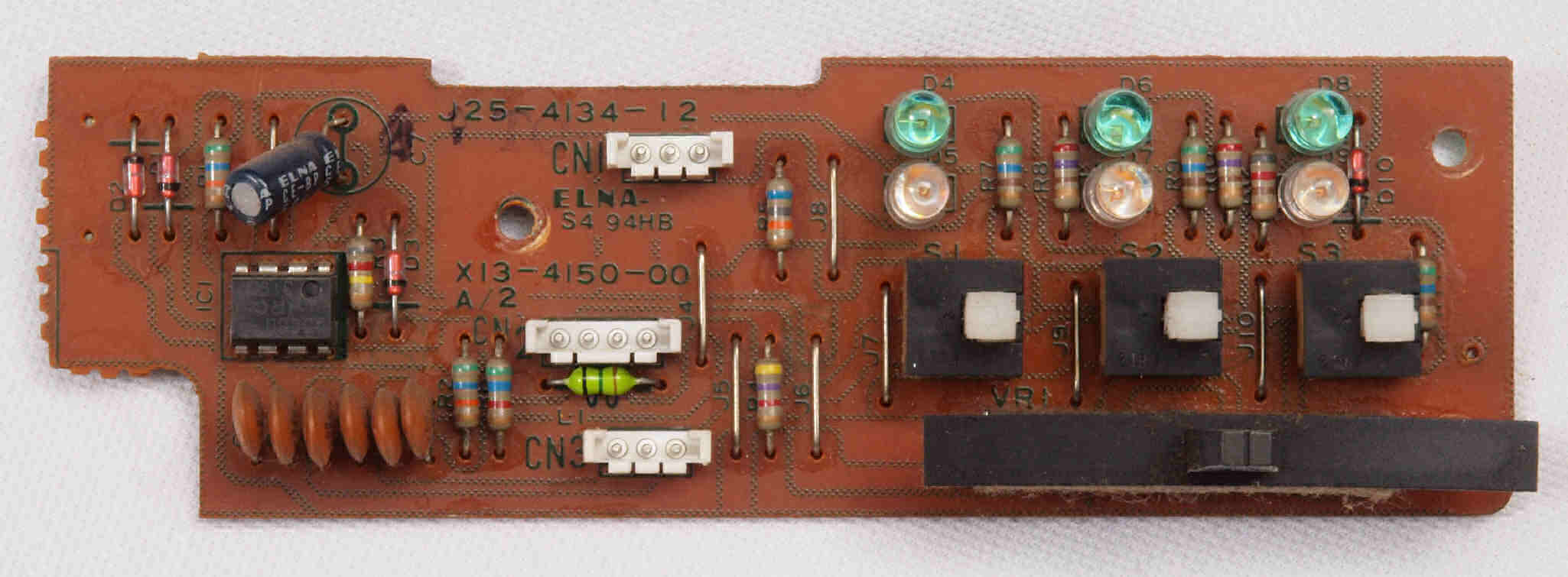

Ｃ６１．　修理前　ミューテングレベルＶＲ・ＬＥＤ表示基板

Ｃ６２．　修理後　ミューテングレベルＶＲ・ＬＥＤ表示基板。　電解コンデンサー１個交換。

Ｃ６３．　修理前　ミューテングレベルＶＲ・ＬＥＤ表示基板裏

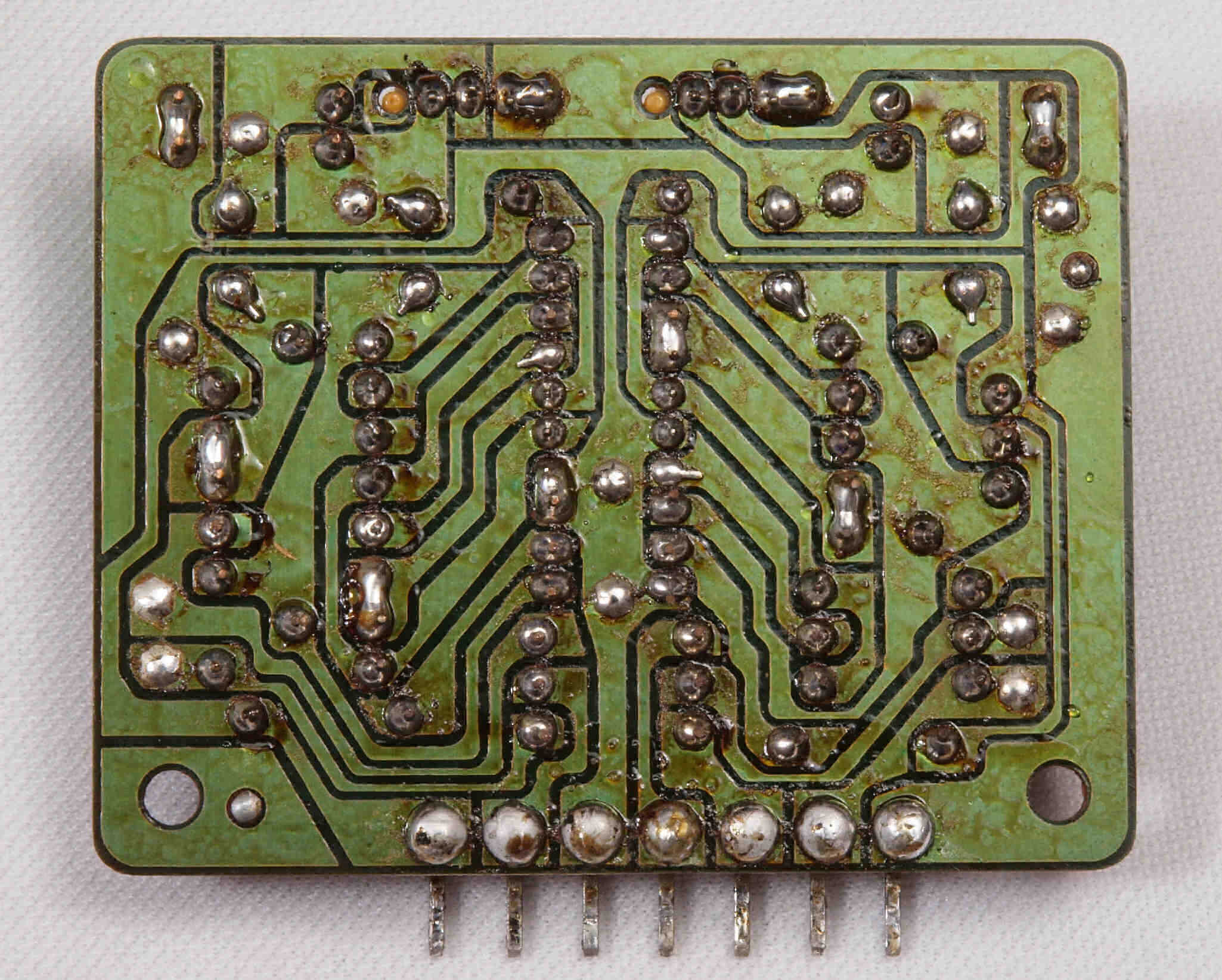

Ｃ６４．　修理（半田補正）後　ミューテングレベルＶＲ・ＬＥＤ表示基板裏。　半田を全部やり直す。

Ｃ６５．　完成ミューテングレベルＶＲ・ＬＥＤ表示基板裏。余分なフラックスを落として、コート液を塗る。

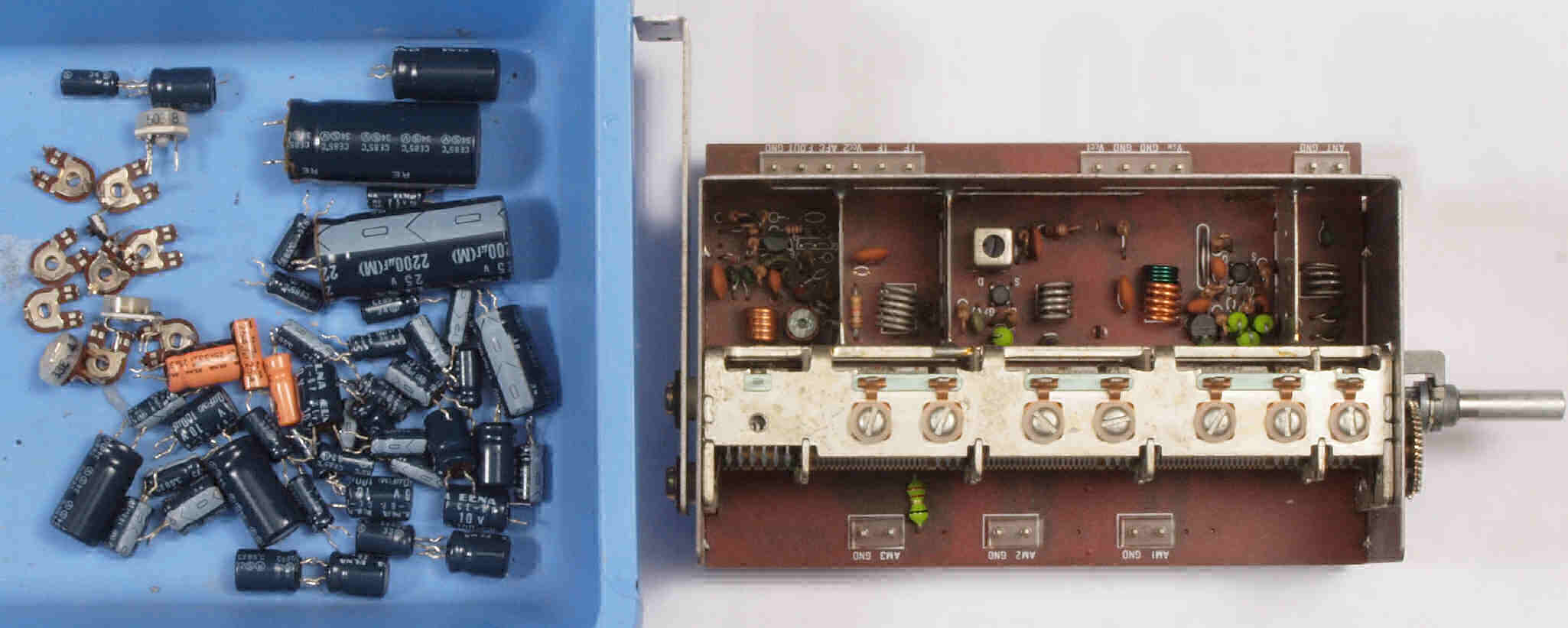

Ｃ７１．　交換部品

Ｃ８１．　修理前　上から

Ｃ８２．　修理後　上から

Ｃ８３．　修理前　下から

Ｃ８４．　修理後　下から

Ｗ．．　ワイドＦＭバンドの試み。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｗ１．　最高９２ＭＨｚまで受信可能。

Ｗ２．　９０ＭＨｚにダイアル目盛りを合わせる。

Ｗ２．　中心８３ＭＨｚ受信。　１８０ｋＨｚズレる。

Ｗ２．　最低７６ＭＨｚ受信。　２５０ｋＨｚズレる。

Ｅ．　調整・測定、　ＦＭ受信感度、ＲＬ分離測定調整。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 　　　　　＜見方＞ 　中上の「ＬＥＡＤＥＲ　３２１６Ｐ　ＦＭステレオ信号発信器」より信号を出す。これを受信し出力を測定する。 　　　表示ＬＥＤ、　左端＝変調度、　中左＝メモリＮｏ、　中右＝出力周波数、　右端＝出力レベル。 　中下＝Ｒ出力測定。 　　　「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ａ」より測定。 　　　表示ＬＥＤ、　左端＝メモリーＮｏ、中左＝周波数測定、中右＝出力電圧測定、右端＝歪み率測定。 　下＝Ｌ出力測定。 　　　「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ａ」より測定。 　　　表示ＬＥＤ、　左端＝メモリーＮｏ、中左＝周波数測定、中右＝出力電圧測定、右端＝歪み率測定。 　　　チューナの出力電圧は固定を使用。

Ｅ０．　75/50Ω変換アダプター。　無線機器のプロ器は、インピーダンスが50Ω。 民生機器は75Ω。 　　　　これを挿入しているので、「ＬＥＡＤＥＲ　３２１６Ｐ　ＦＭステレオ信号発信器」の信号出力は−５．７ｄＢ低くなる。

Ｅ１１．　FMトラッキング調整。　７６ＭＨＺ合わす。

Ｅ１２．　ＦMトラッキング調整。　８３ＭＨＺで合わす。

Ｅ１３．　ＦMトラッキング調整。　９０ＭＨＺで合わす。

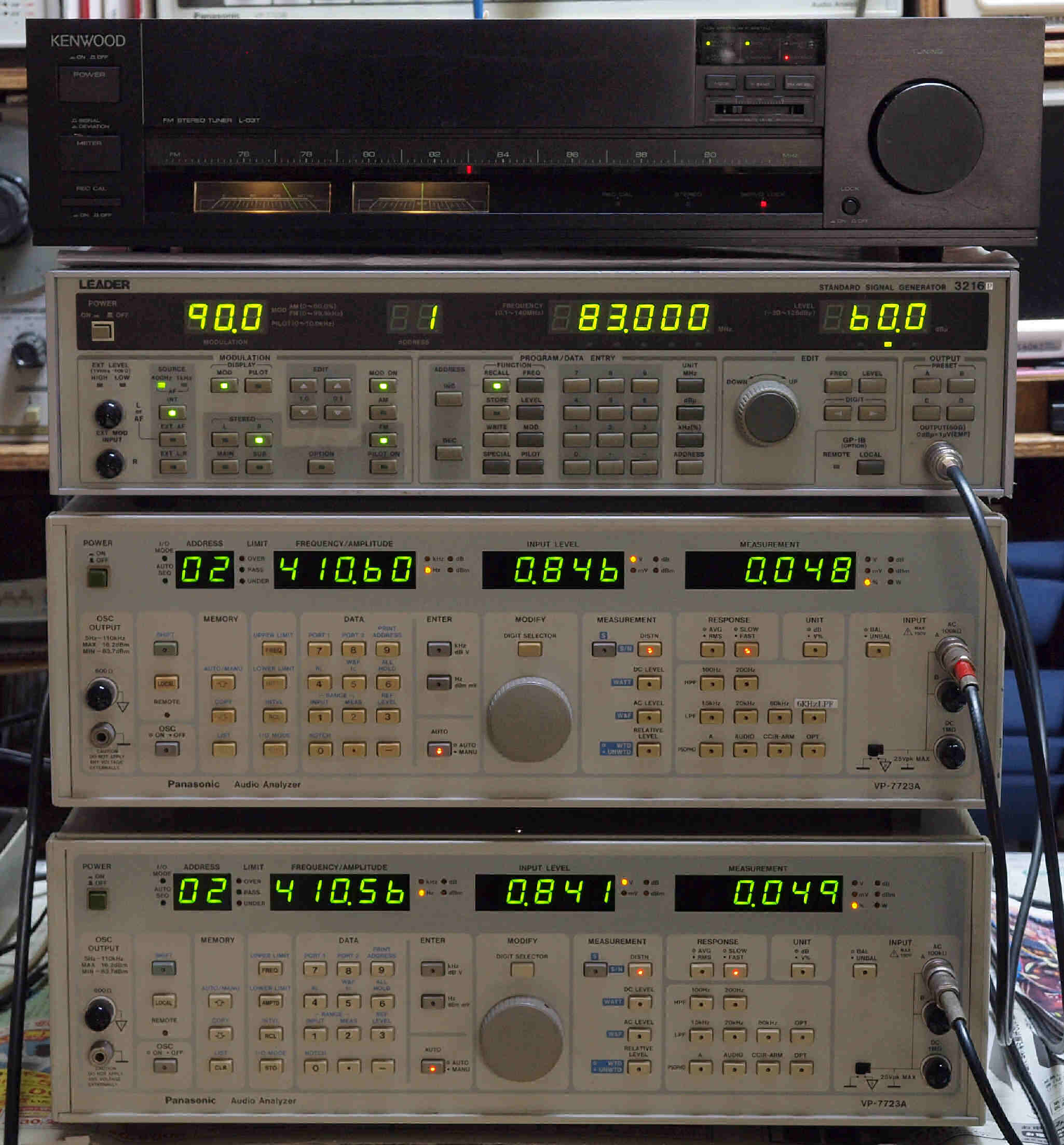

Ｅ２．　ＦＭ　モノラル受信測定。 　　　　　＜見方＞ 　　　　　中上の「ＬＥＡＤＥＲ　３２１６Ｐ　ＦＭ信号発信器」より信号を出す。　これを受信し出力を測定する。 　　　　　　　　変調度＝９０％、　出力周波数＝８３ＭＨＺ、　出力レベル＝６０ｄＢ。 　　　　　中下＝Ｒ出力測定。 　　　　　　　　「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ａ」より測定。 　　　　　　　　変調周波数＝４００Ｈｚ、　出力電圧＝０．８４６Ｖ、　歪み率＝０．０４８％。 　　　　　下＝Ｌ出力測定。 　　　　　　　　「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ａ」より測定。 　　　　　　　　変調周波数＝４００Ｈｚ、　出力電圧＝０．８４１Ｖ、　歪み率＝０．０４９％。

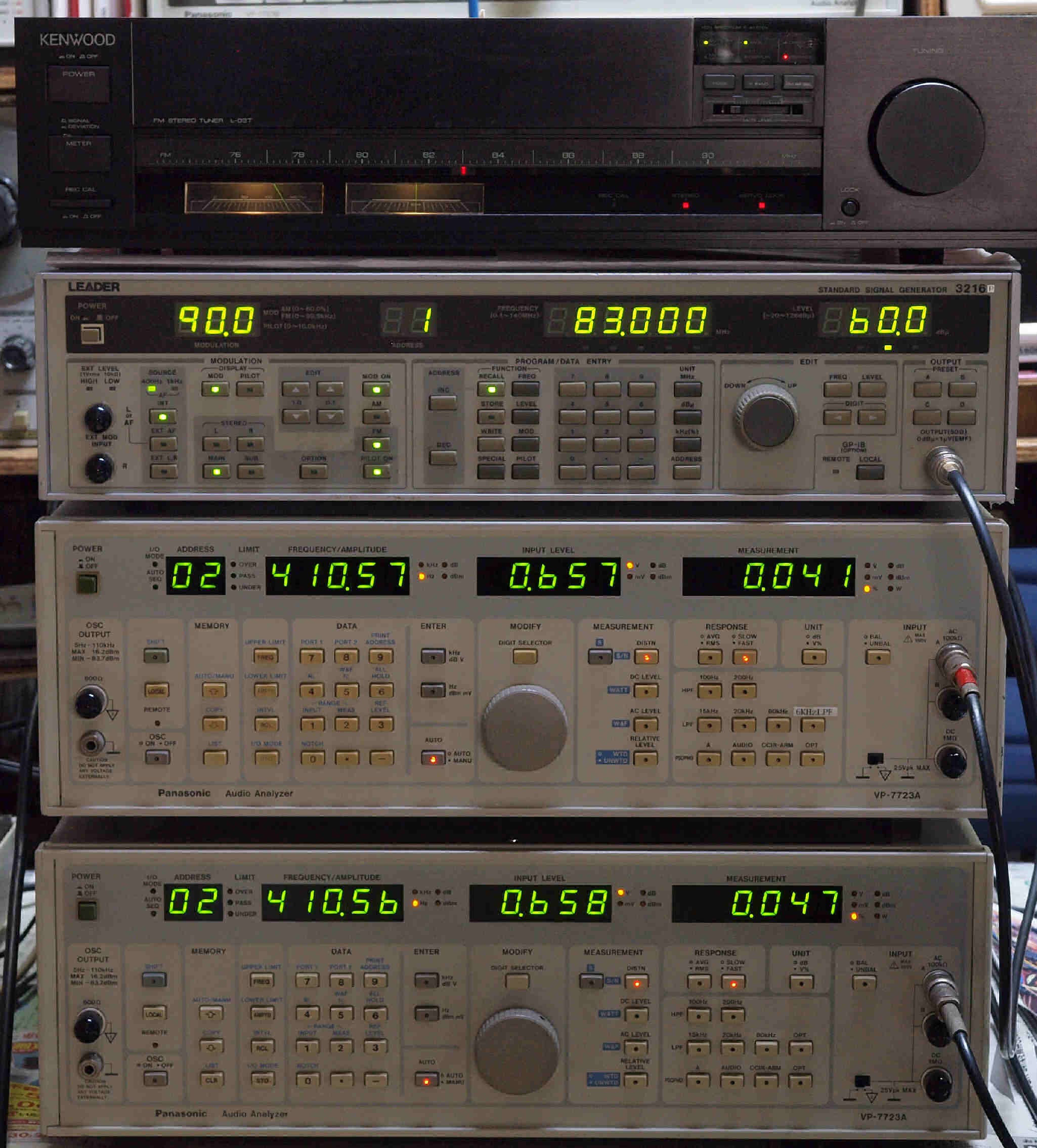

Ｅ３．　ＦＭ　ステレオ受信測定。 　　　　　＜見方＞ 　　　　　中上の「ＬＥＡＤＥＲ　３２１６Ｐ　ＦＭステレオ信号発信器」　より信号を出す。　これを受信し出力を測定する。 　　　　　　　　　これを受信し出力を測定する。 　　　　　　　　　変調度＝９０％、　出力周波数＝８３ＭＨＺ、　出力レベル＝６０ｄＢ。 　　　　　中下＝Ｒ出力測定。 　　　　　　　　　「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ａ」より測定。 　　　　　　　　　変調周波数＝４００Ｈｚ、　出力電圧＝０．６５７Ｖ、　歪み率＝０．０４１％。 　　　　　下＝Ｌ出力測定。 　　　　　　　　　「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ａ」より測定。 　　　　　　　　　変調周波数＝４００Ｈｚ、　出力電圧＝０．６５８Ｖ、　歪み率＝０．０４７％。

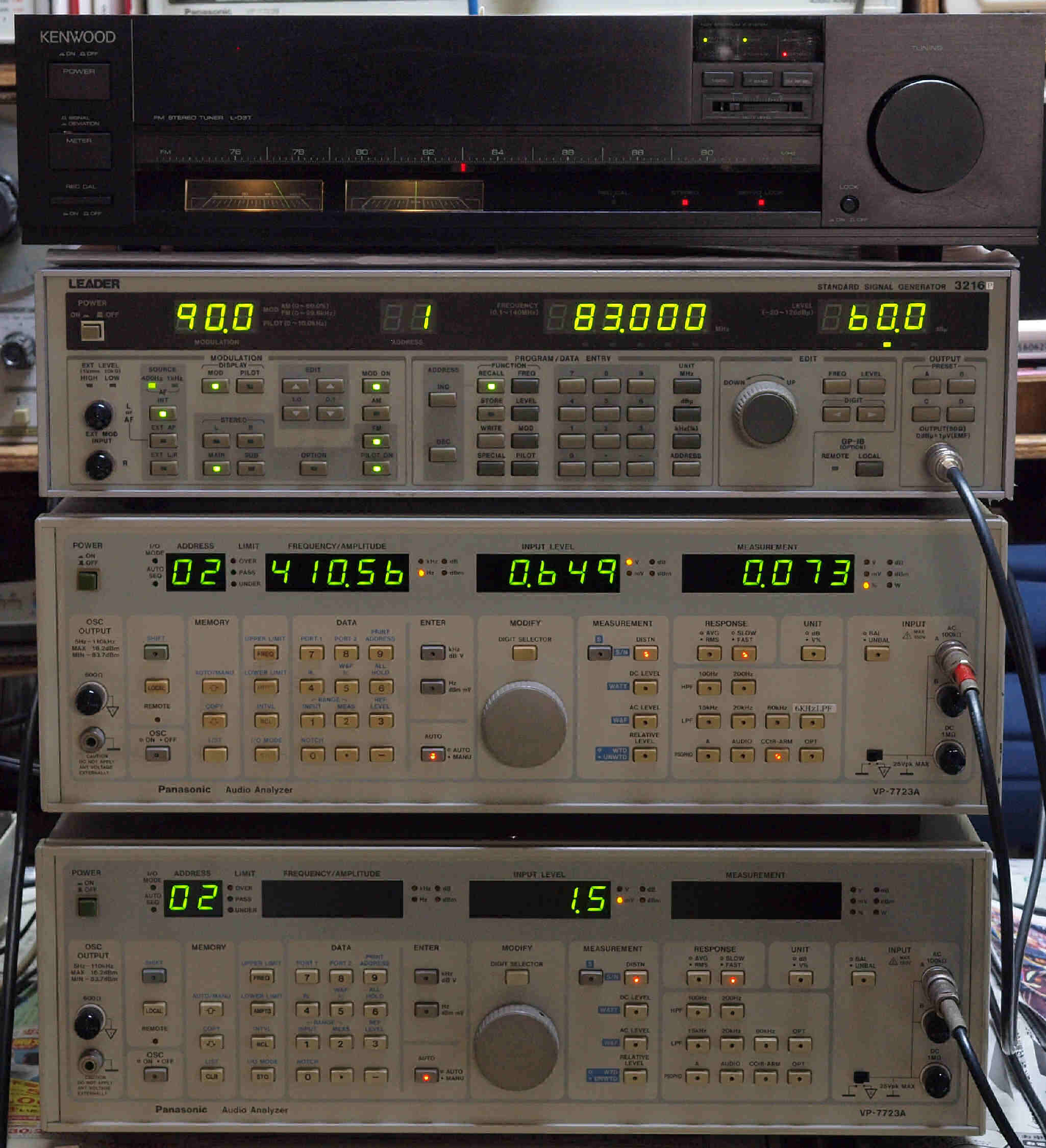

Ｅ４１．　ＦＭ　ステレオ受信測定（分離度）。Ｌｏｇ６４９／１．５＝５２．７ｄＢ。 　　　　　＜見方＞ 　　　　　中上の「ＬＥＡＤＥＲ　３２１６Ｐ　ＦＭステレオ信号発信器」より「Ｒ側信号」を出す。 　　　　　　　　　これを受信し出力を測定する。 　　　　　　　　　変調度＝９０％、　出力周波数＝８３ＭＨＺ、　出力レベル＝６０ｄＢ。 　　　　　中下＝Ｒ出力測定。 　　　　　　　　　「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ａ」より測定。 　　　　　　　　　変調周波数＝４００Ｈｚ、　出力電圧＝０．６４９Ｖ、　歪み率＝０．０７３％。 　　　　　下＝Ｌ出力測定。 　　　　　　　　　「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ａ」より測定。 　　　　　　　　　変調周波数＝４００Ｈｚ、　出力電圧＝１．５ｍＶ、　歪み率＝入力レベルが低すぎて測定不可。

Ｅ４２．　ＦＭ　ステレオ受信測定（分離度）。Ｌｏｇ６５１／１．３＝５４ｄＢ。 　　　　　＜見方＞ 　　　　　中上の「ＬＥＡＤＥＲ　３２１６Ｐ　ＦＭ　ステレオ信号発信器」より「Ｌ側信号」を出す。 　　　　　　　　　これを受信し出力を測定する。 　　　　　　　　　変調度＝９０％、　出力周波数＝８３ＭＨＺ、　出力レベル＝６０ｄＢ。 　　　　　中下＝Ｒ出力測定。 　　　　　　　　　「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ａ」より測定。 　　　　　　　　　変調周波数＝４００Ｈｚ、　出力電圧＝１．３ｍＶ、　歪み率＝入力レベルが低すぎて測定不可。 　　　　　下＝Ｌ出力測定。 　　　　　　　　　「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ａ」より測定。 　　　　　　　　　変調周波数＝４００Ｈｚ、　出力電圧＝０．６５１Ｖ、　歪み率＝０．０７７％。

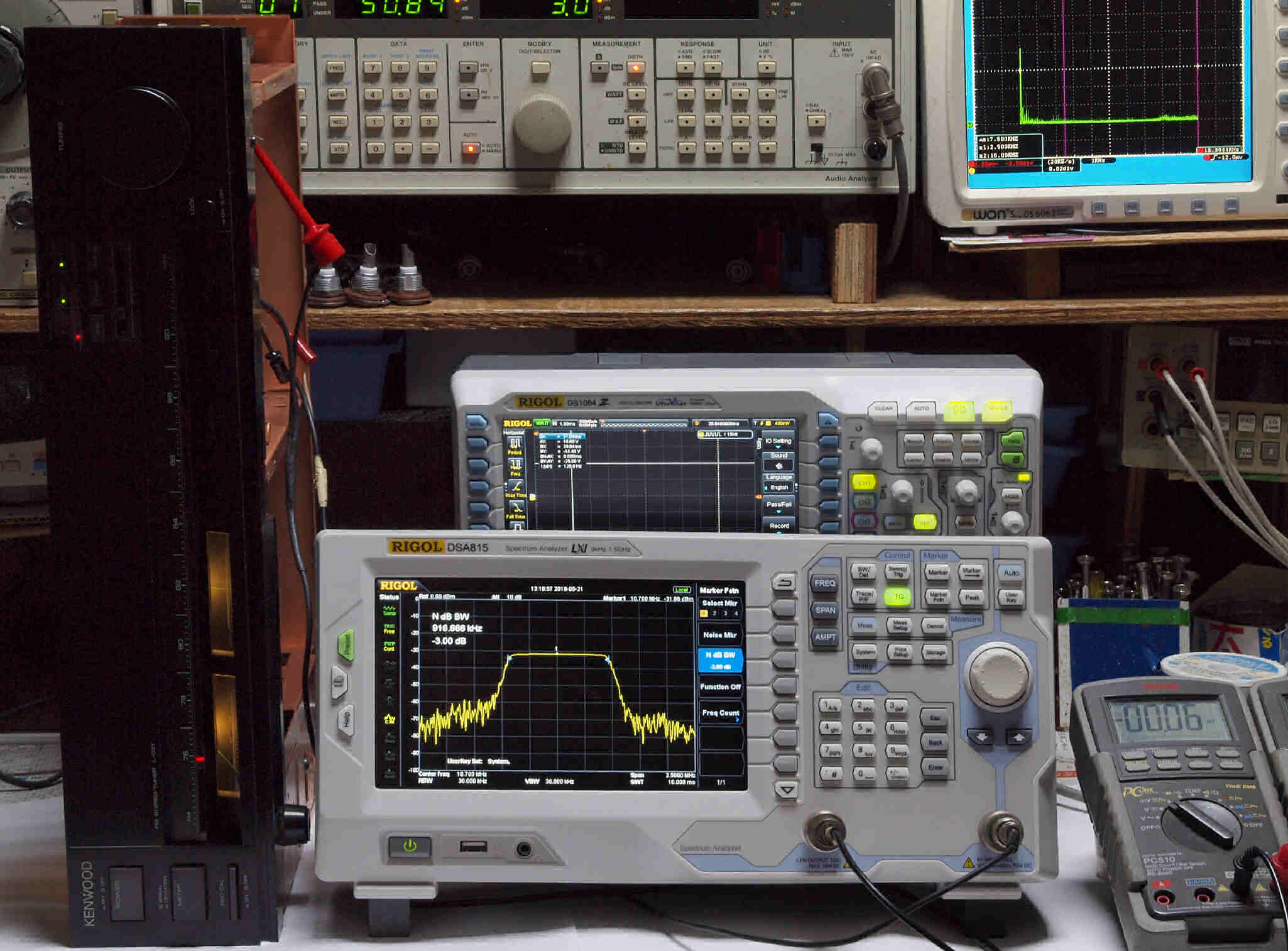

Ｅ５１．　帯域測定。　Ｓｐｅｃｔｒｕｍ ａｎａｌｙｚｅｒ　ＲＩＧＯＬ　ＤＳ８１５で測定。

Ｅ５２．　ＦＭ＿ＩＦ＿Ｗｉｄｅ帯域測定。

Ｅ５３．　ＦＭ＿ＩＦ＿Ｎａｒｒｏｗ帯域測定。

Ｅ６．　２４時間エージング。　右はDENON　ＰＭＡ−Ｓ１０�VＬ

Ｙ．　ユーザー宅の設置状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。 Ｙ１．　設置状況.

Ｓ．　ＫＥＮＷＯＯＤ　Ｌ−０３Ｔ　の仕様（マニアル・カタログより）

型式 FMステレオチューナー　Ｌ−０３Ｔ 受信周波数範囲 76MHz〜90MHz アンテナインピーダンス 75Ω不平衡 感度（75Ω） Distance＝10.3dBf（新IHF）/0.90μV（IHF） Direct＝23.3dBf（新IHF）/4.0μV（IHF） SN比50dB感度 Distance mono＝15.9dBf（新IHF）/1.7μV（IHF） Distance stereo＝37.3dBf（新IHF）/20μV（IHF） Direct mono＝25.2dBf（新IHF）/5.0μV（IHF） Direct stereo＝46.8dBf（新IHF）/60.0μV（IHF） 高調波歪率（ANT in→Σ out、85dBf入力） mono、　wide、　narrow 100Hz＝0.005％、0.007％ 1kHz＝0.005％、0.007% 15kHz＝0.02％、0.05％ 50Hz〜10kHz＝0.04％、1.3% stereo、　wide、　narrow 100Hz＝0.02％、0.1％ 1kHz＝0.015％、0.1％ 15kHz＝0.2%、2.0% 50Hz〜10kHz＝0.09％、0.7% SN比（ANT in→Σ out、100％変調、85dBf入力） mono＝96dB、 stereo＝86dB イメージ妨害比 120dB 選択度（IHF） wide＝40dB、　narrow＝55dB（300kHz） イメージ妨害比（84MHz） 90dB IF妨害比（84MHz） 120dB スプリアス妨害比（84MHz） 110dB AM抑圧比 75dB キャプチャーレシオ wide＝0.8dB narrow＝2.0dB サブキャリア抑圧比 75dB レックキャリブレーション 440Hz（50％変調） ステレオセパレーション（ANT in→Σ out） 　wide、　narrow 1kHz＝60dB、　47dB 50Hz〜10kHz＝47dB、35dB 15kHz＝45dB、35dB 周波数特性（ANT in→Σ out） 15Hz〜15kHz ±0.5dB 出力レベル/インピーダンス（1kHz、100％変調） 固定出力＝0.6V/2kΩ Σ出力（可変）＝1.5V/1Ω マルチパス出力 垂直出力＝0.1V/10kΩ 水平出力＝0.7V/10kΩ 電源電圧・電源周波数 AC100V、50Hz/60Hz 定格消費電力 11W（電気用品取締法） 最大外形寸法 幅440×高さ111×奥行337mm 重量 5.4kg 価格 \120,000（1983年1月発売）
