Ａｃｃｕｐｈａｓｅｅ　Ｔ−１００　修理記録

平成１５年１０月２０日到着　　１１月２５日完成

修理前の状況 　ステレオ受信が出来なくなりました。 その他の動作は全て動きます。 モノラルでも音質がおかしいという事は有りません。 　 先日まで普通に動作していましたが 本日電源を入れたところステレオ受信しない？といった状況です。 　 　 　原因 　ＭＰＸ及び１９ＫＨＺ・ＡＭＰ不良 　修理状況 　ＲＦ増幅、トラッキング、ＩＦ回路、ＭＰＸ回路、修理・調整 　ＡＭ回路調整 　半固定ＶＲ交換 　電解コンデンサーをオーディオ用に交換 　半田補正 　 　使用部品 　電解コンデンサー（ミューズ使用）　　　　　　　２９個 　フイルムコンデンサー　　　　　　　　　　　　　　８個 　半固定ＶＲ　　　　　　　　　　　　　　　　　　　　　４個 　ＴＲ（トランジスター）　　　　　　　　　　　　　　　　１８個 　ＯＰ・ＡＭＰ　　　　　　　　　　　　　　　　　　　　　　１個 　ＩＣ　　　　　　　　　　　　　　　　　　　　　　　　　　　１個 　調整・測定 　修理費　　６８，０００円　　　　＜＜オーバーホール修理＞＞

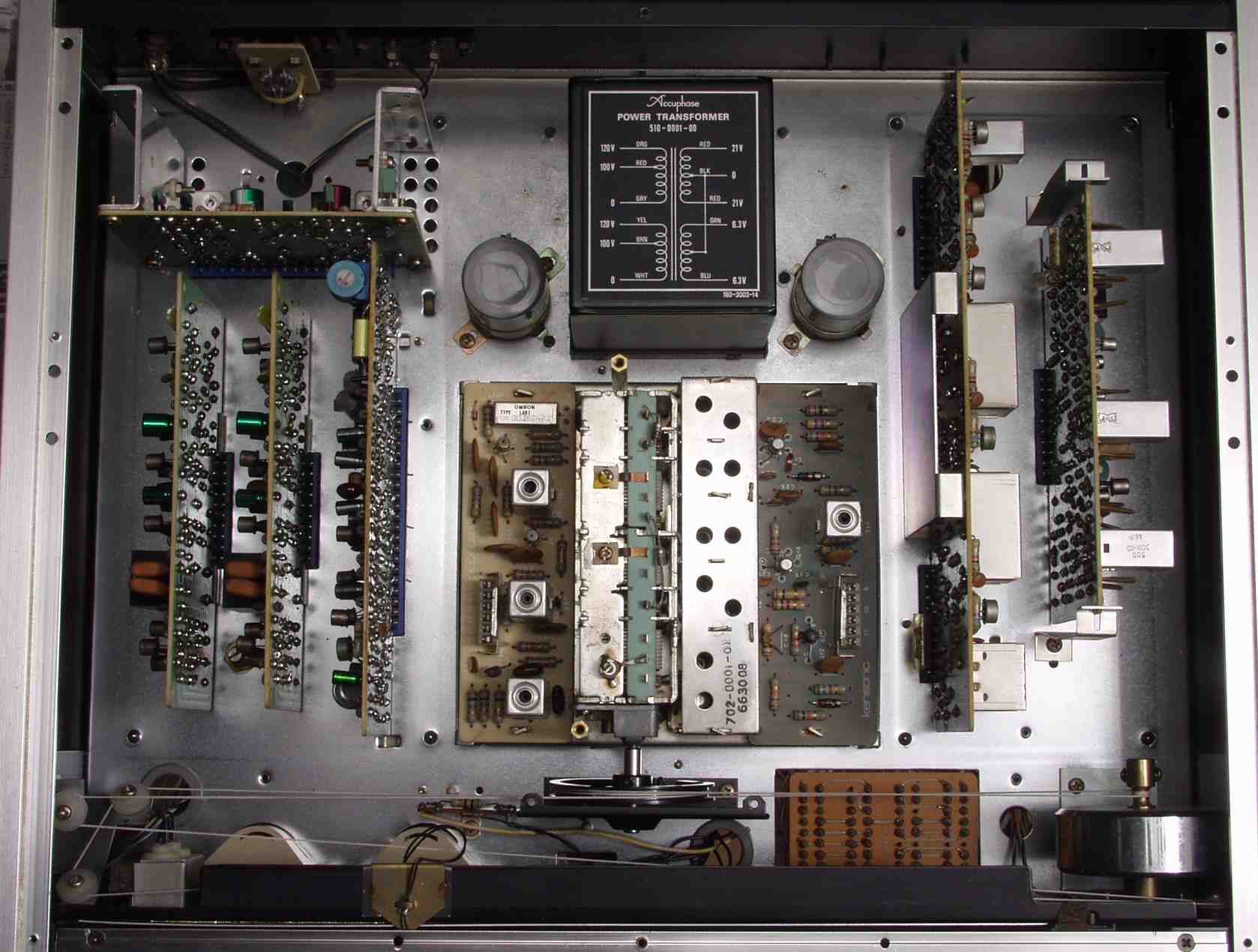

Ａ．　修理前の状況 Ａ−１．　上から見る

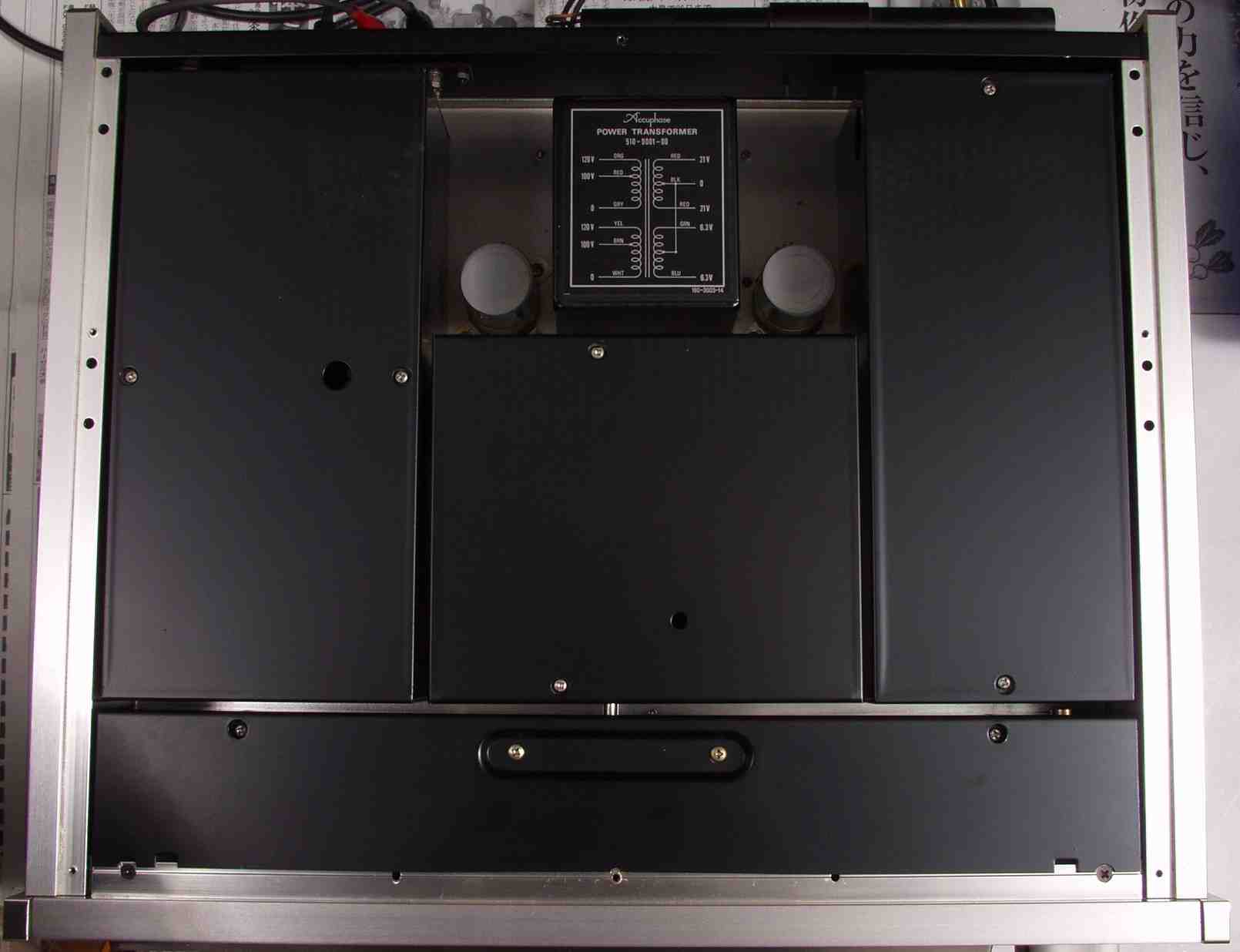

Ａ−２．　下から見る

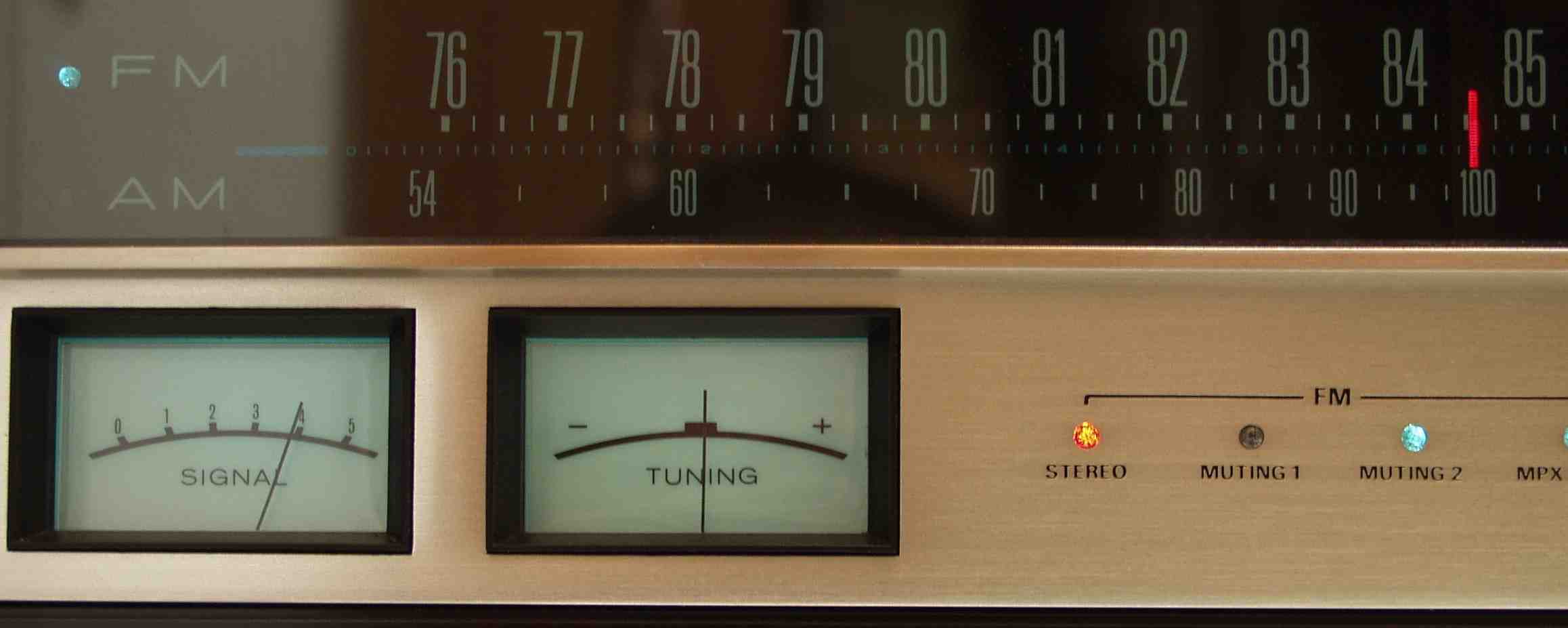

Ａ−３．　前から見る

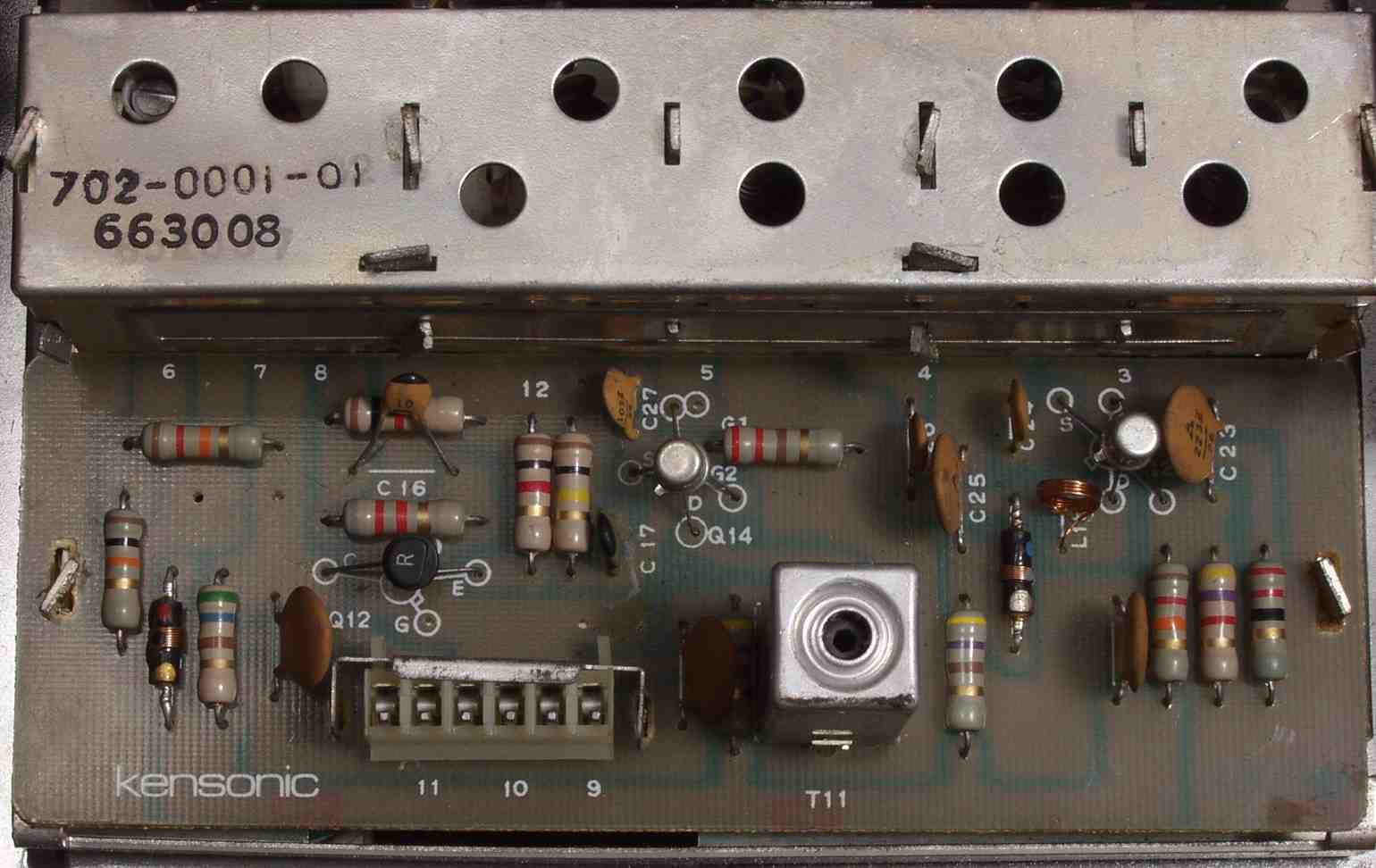

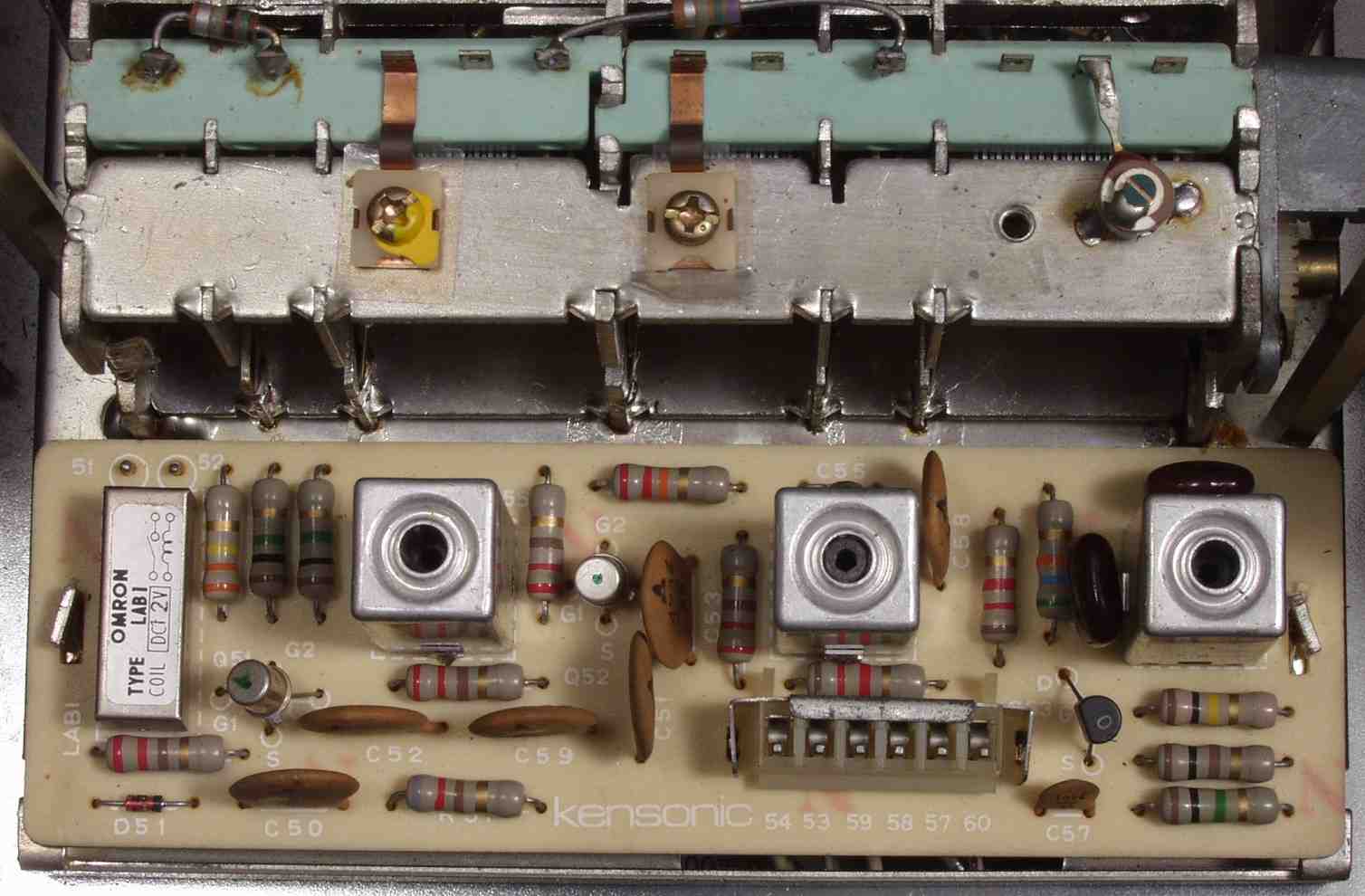

Ｃ．　修理状況 Ｃ−１Ａ．　修理前　フロント・エンド　ＡＭ部

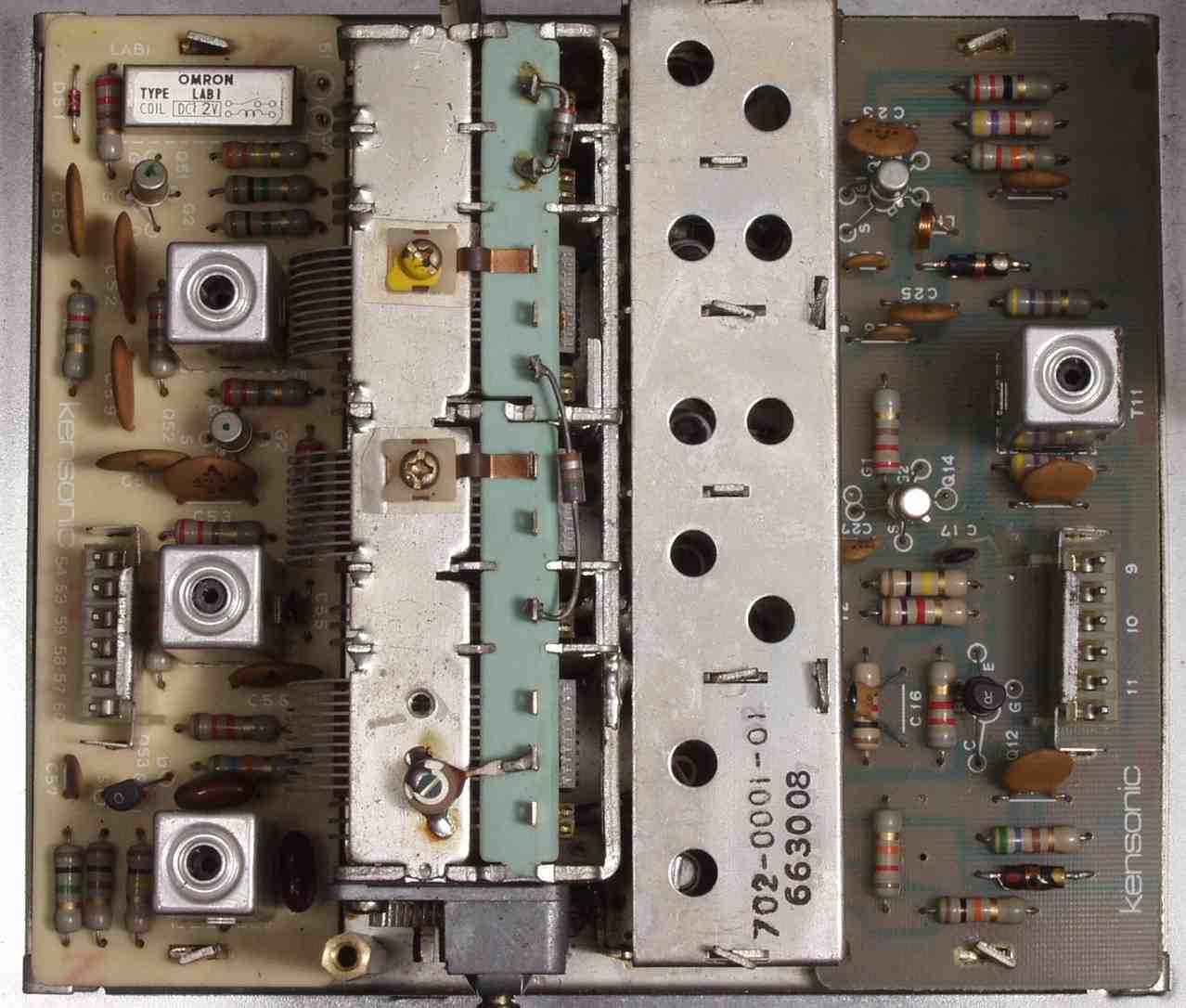

Ｃ−１Ｂ．　修理前　フロント・エンド＝ＲＦ、ＭＩＸ、ＩＦ・ＯＵＴ基板

Ｃ−１Ｃ．　修理前　フロント・エンド＝ＲＦ、ＭＩＸ、ＩＦ・ＯＵＴ基板　裏

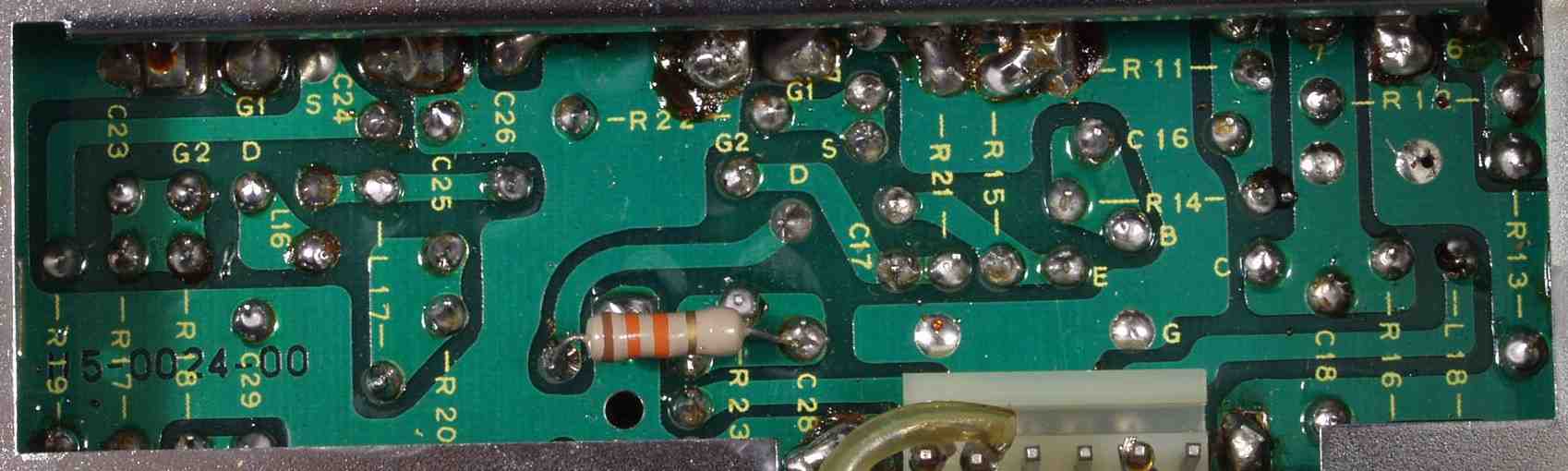

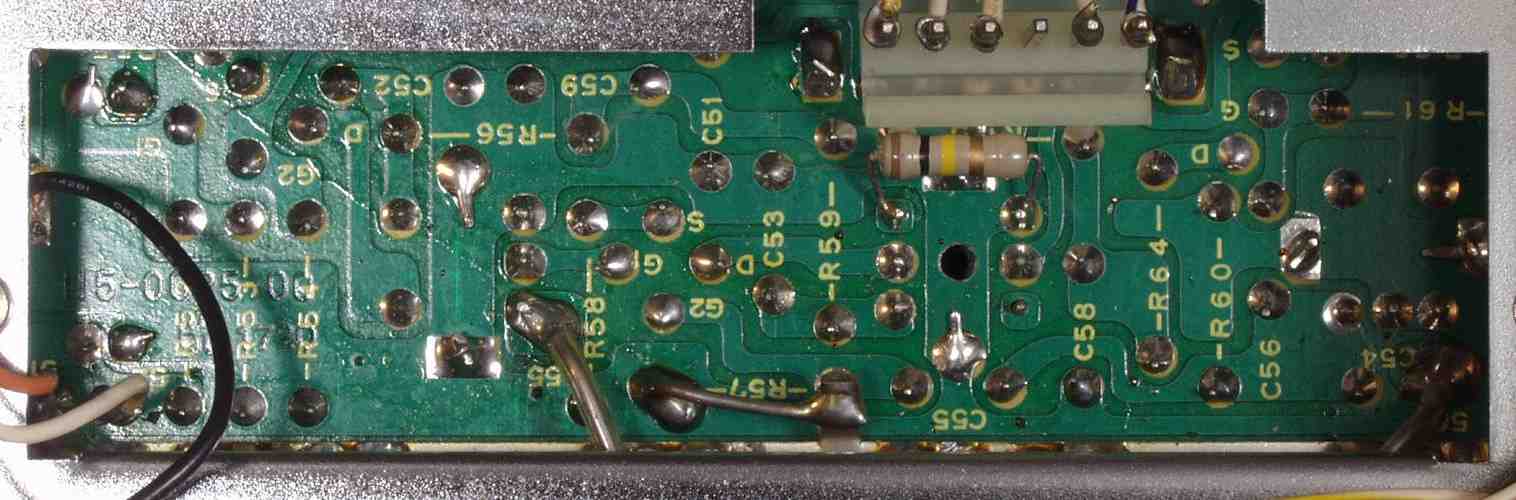

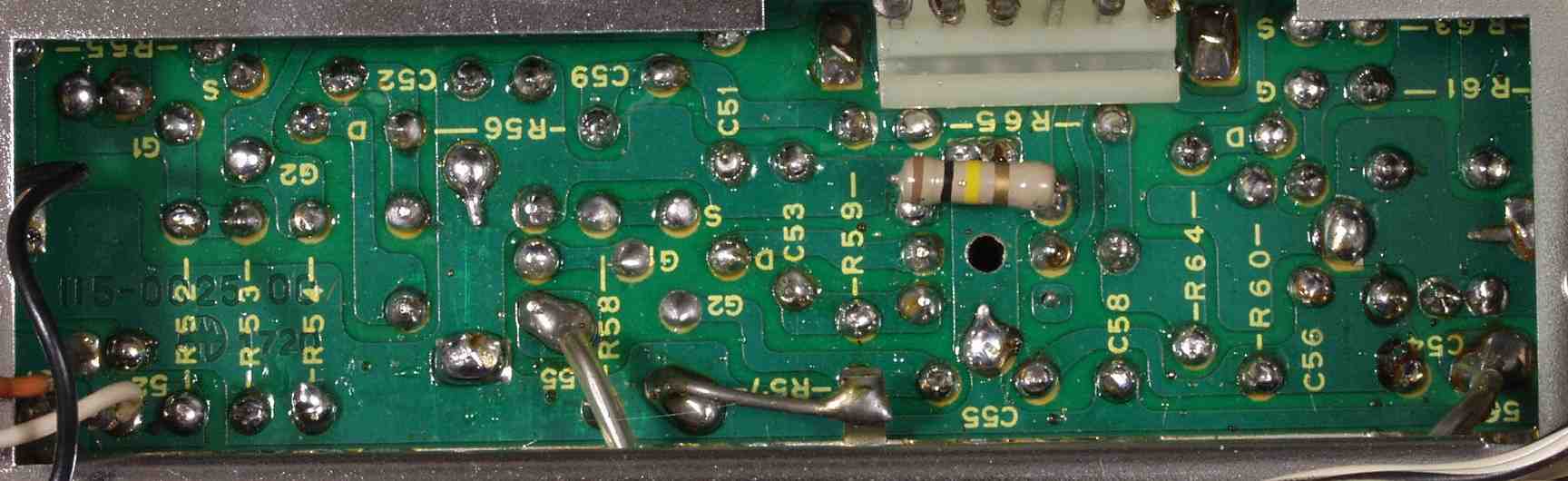

Ｃ−１Ｄ．　修理（ハンダ補正）後　フロント・エンド＝ＲＦ、ＭＩＸ、ＩＦ・ＯＵＴ基板　裏

Ｃ−１Ｅ．　修理前　ＡＭ部基板

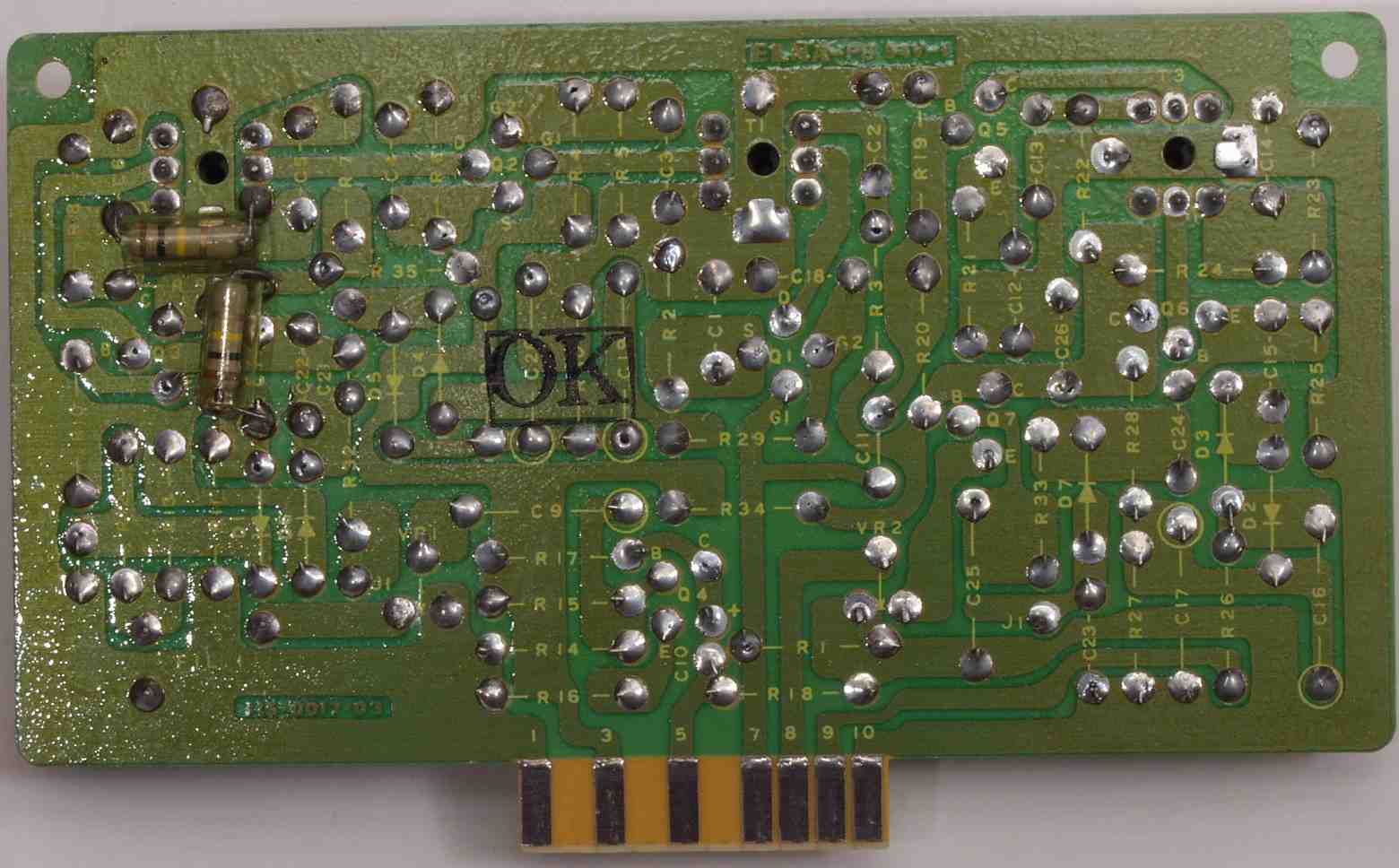

Ｃ−１Ｆ．　修理前　ＡＭ部基板裏

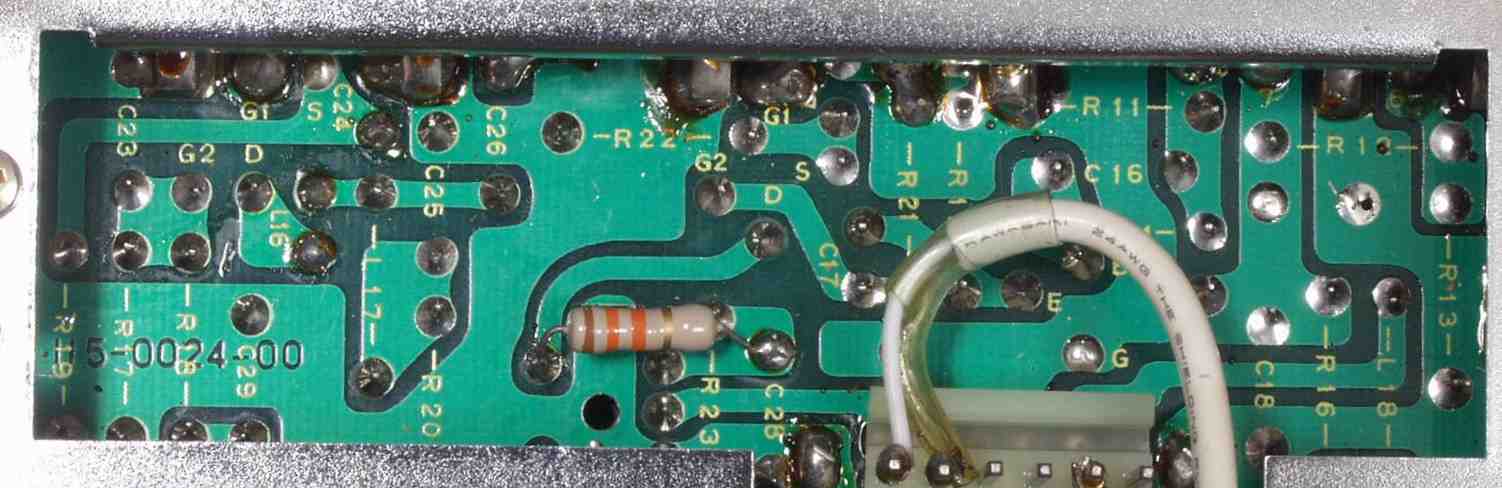

Ｃ−１Ｇ．　修理（ハンダ補正）後　ＡＭ部基板裏

Ｃ−２Ａ．　修理前　ＦＭ−ＩＦ増幅基板

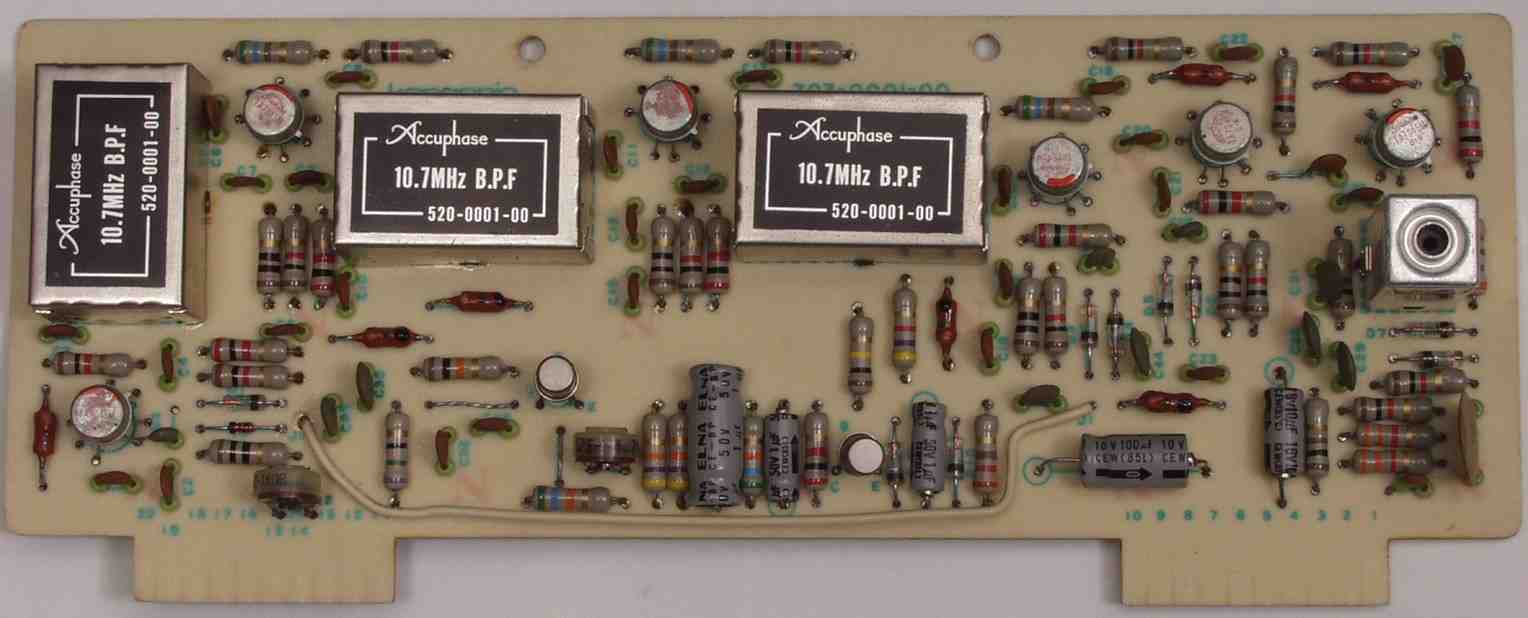

Ｃ−２Ｂ．　修理後　ＩＦ増幅基板　電解コンデンサー５個、半固定ＶＲ１個交換

Ｃ−２Ｃ．　修理前　ＩＦ増幅基板裏

Ｃ−２Ｄ．　修理（ハンダ補正）後　ＩＦ増幅基板裏　全ハンダやり直し

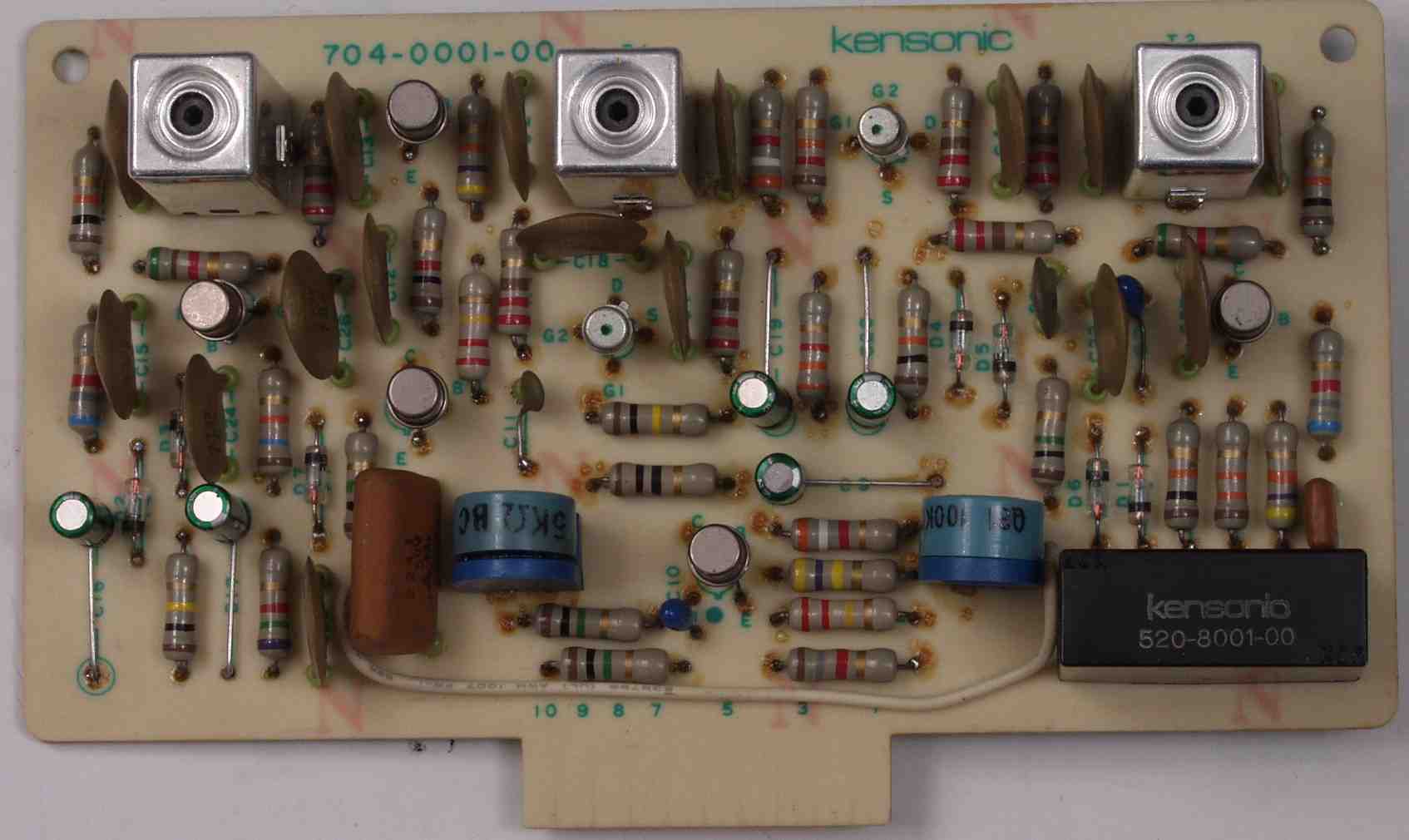

Ｃ−３Ａ．　修理前　ＡＭ−ＩＦ増幅・検波基板

Ｃ−３Ｂ．　修理後　ＡＭ−ＩＦ増幅・検波基板　電解コンデンサー５個交換、半固定ＶＲ２個交換

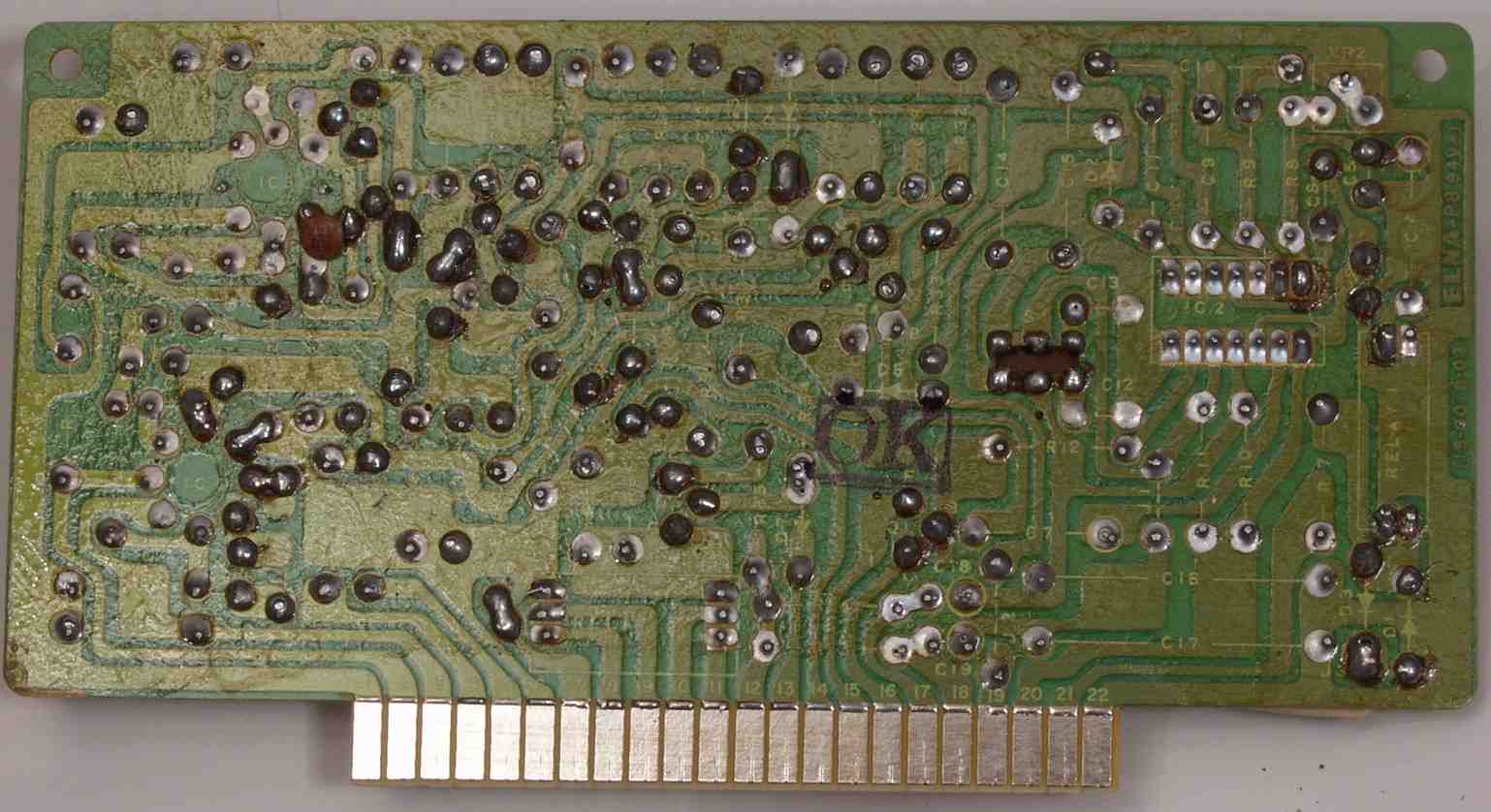

Ｃ−３Ｃ．　修理前　ＡＭ−ＩＦ増幅・検波基板裏

Ｃ−３Ｄ．　修理（ハンダ補正）後　ＡＭ−ＩＦ増幅・検波裏　全ハンダやり直し

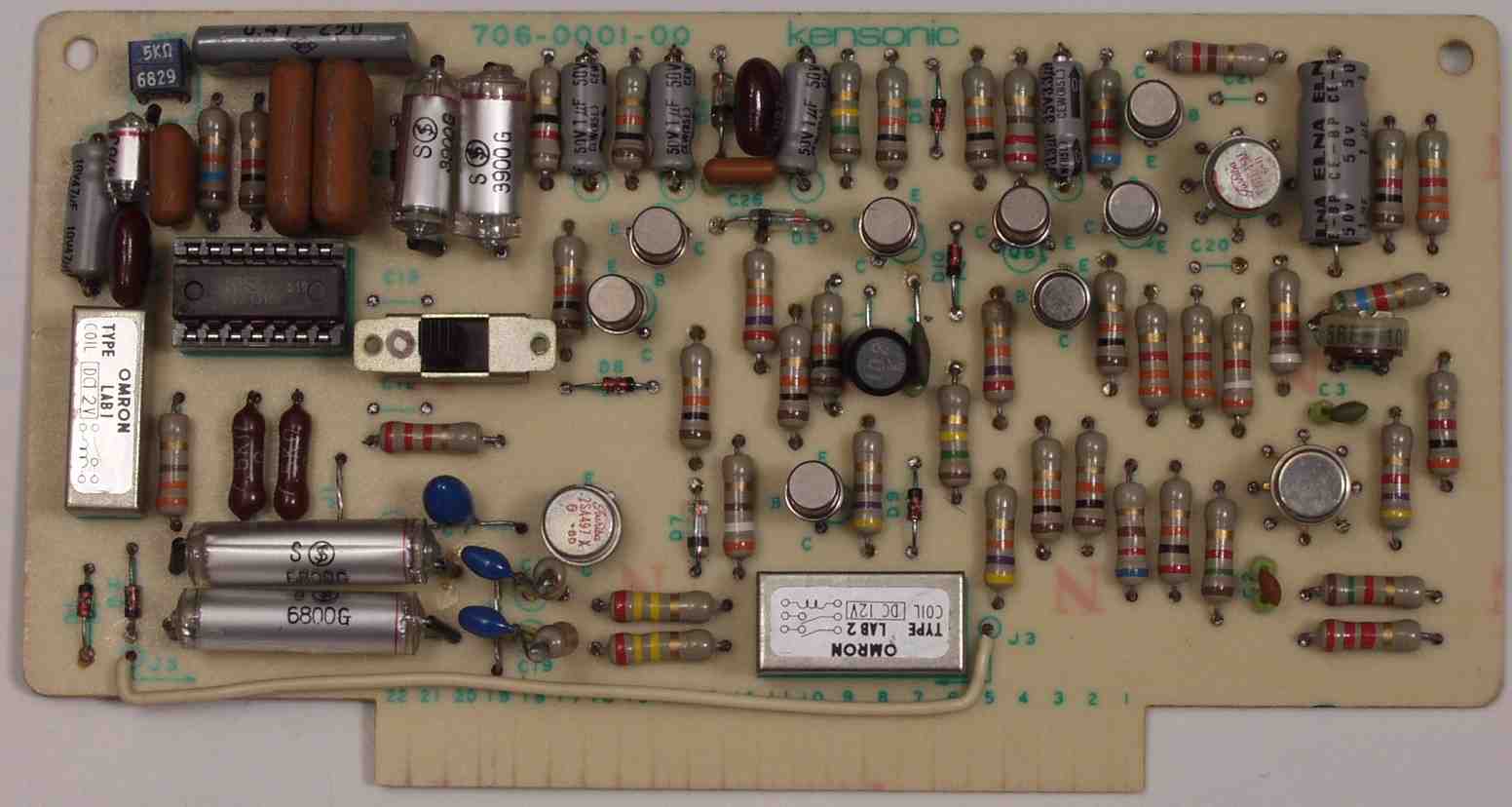

Ｃ−４Ａ．　修理前　ＭＰＸ基板

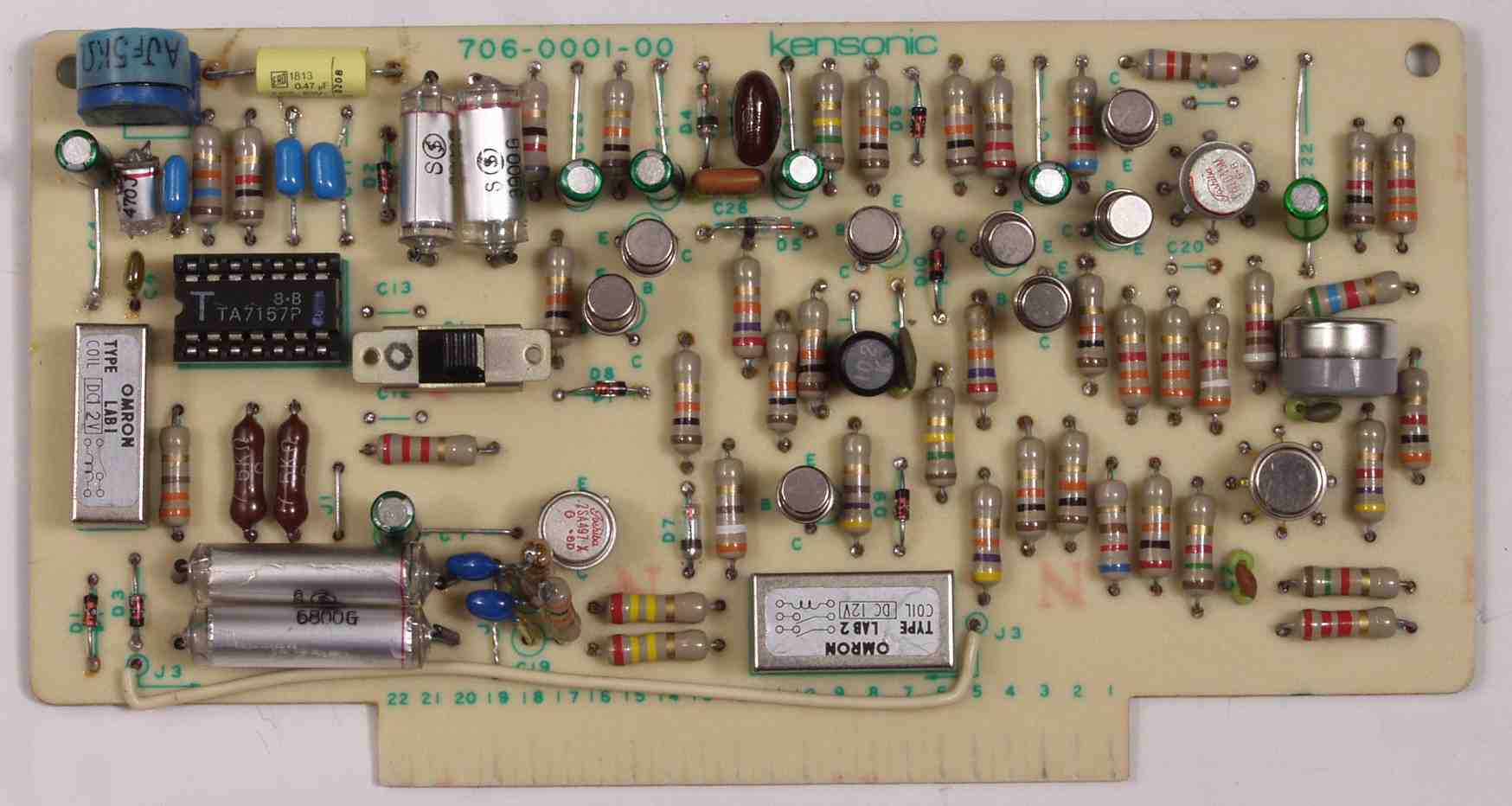

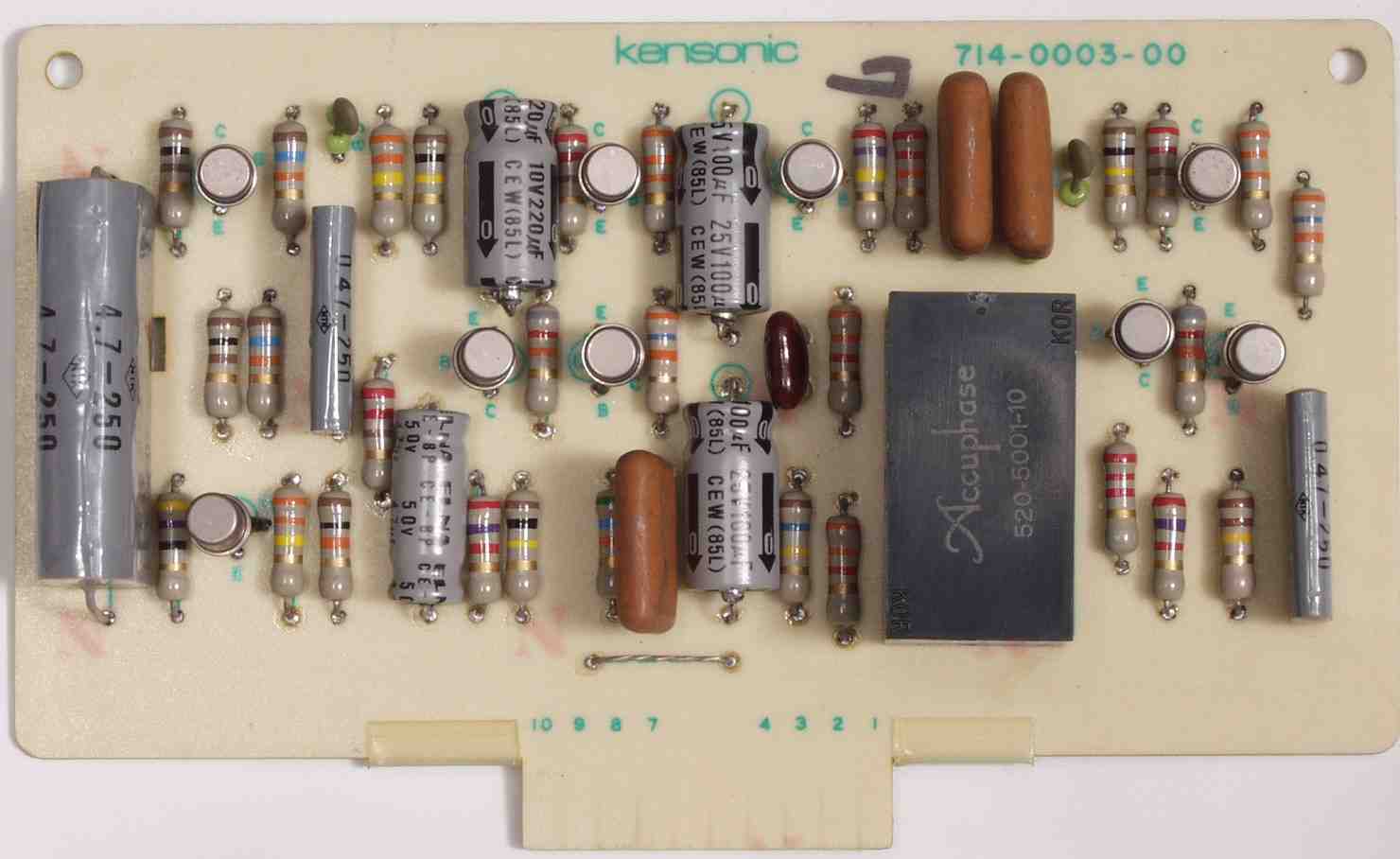

Ｃ−４Ｂ．　修理後　ＭＰＸ基板　　電解コンデンサー７個交換、半固定ＶＲ２個、フイルムコンデンサー４個、ＩＣ１個、ＯＰ・ＡＭＰ１個交換

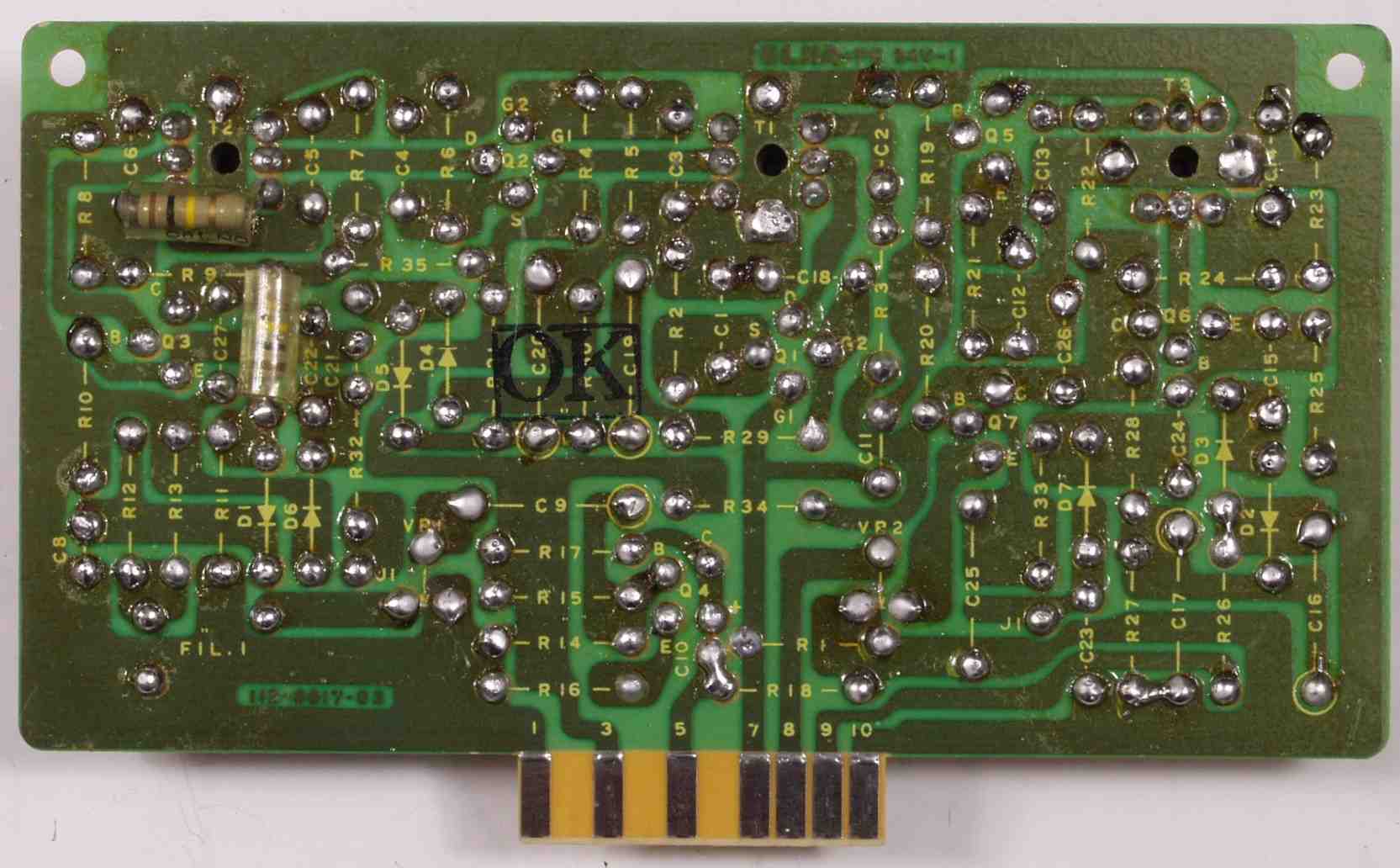

Ｃ−４Ｃ．　修理前　ＭＰＸ基板裏

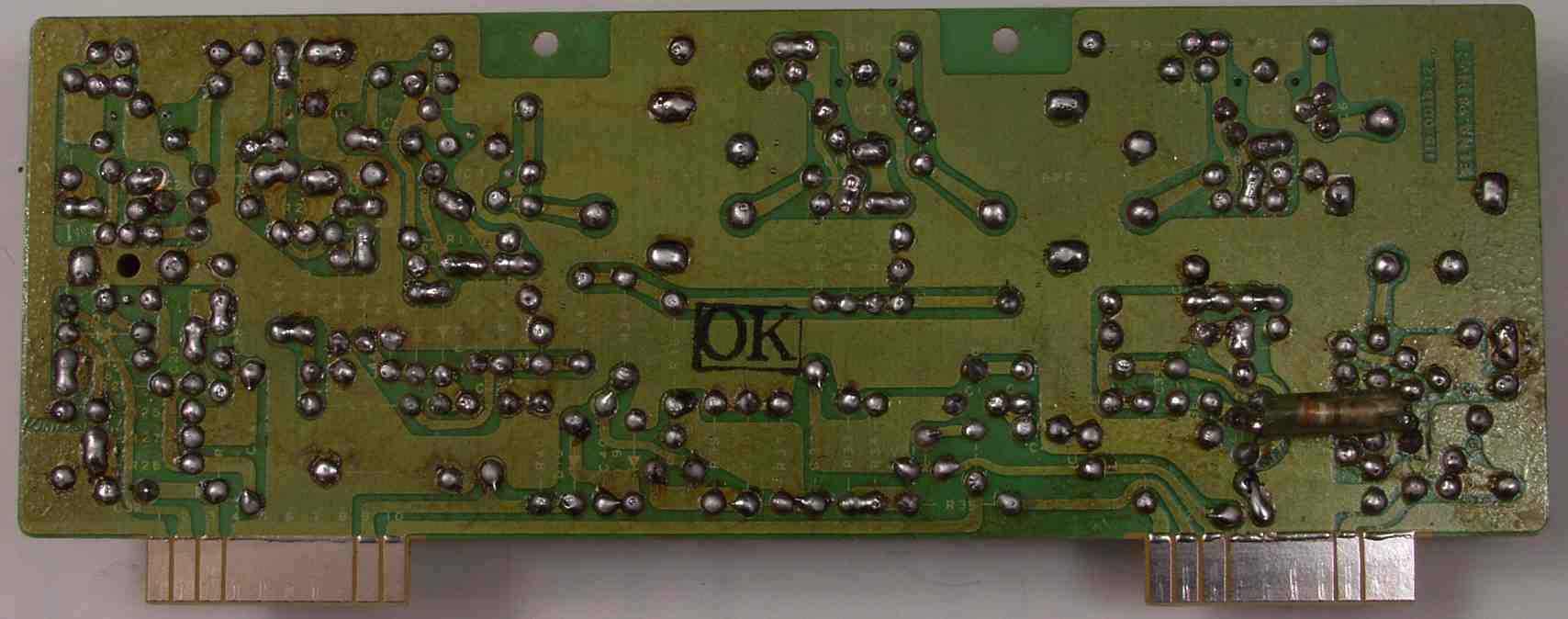

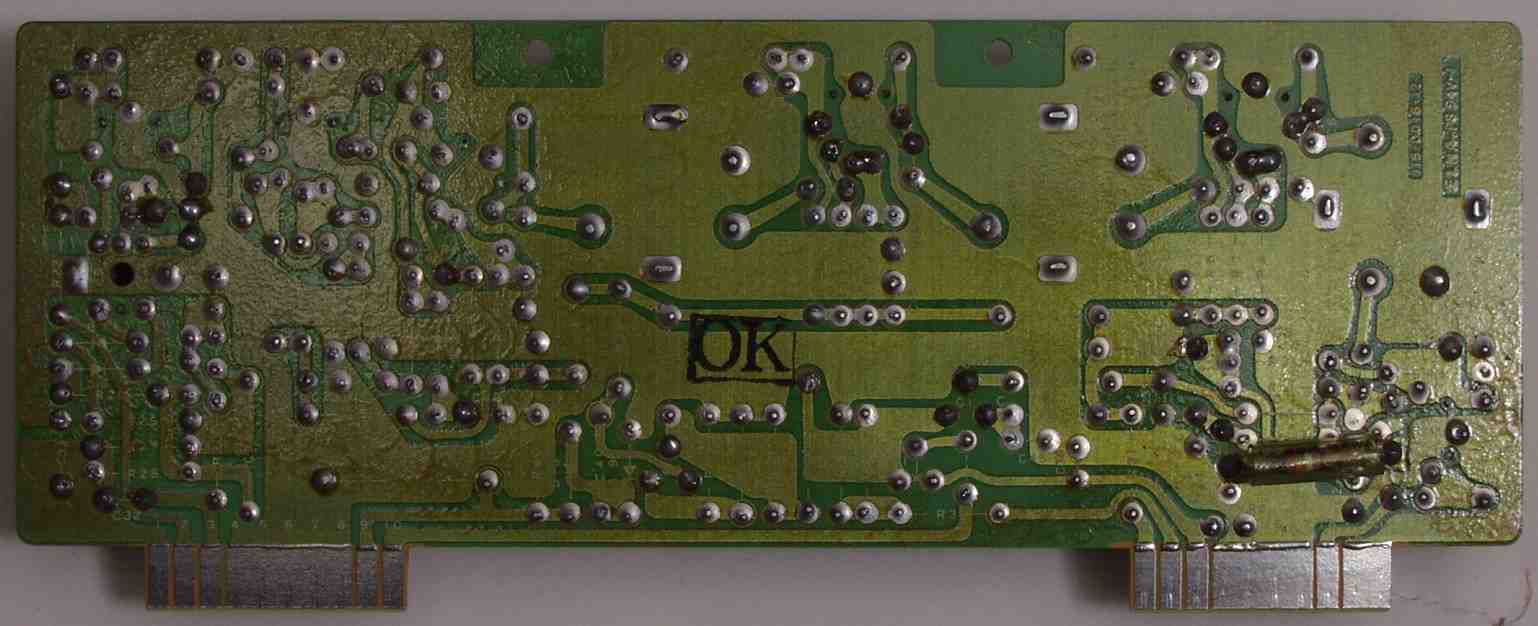

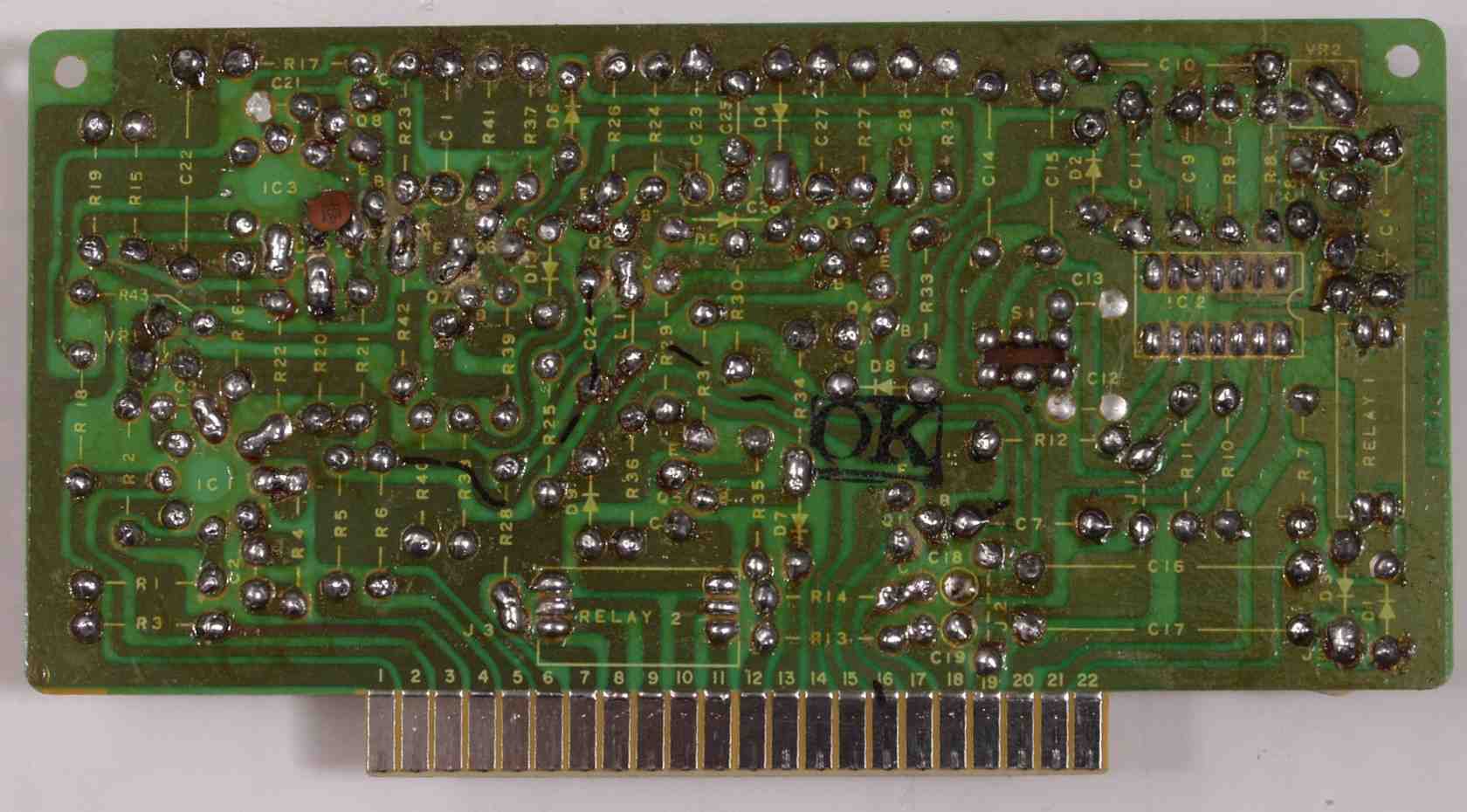

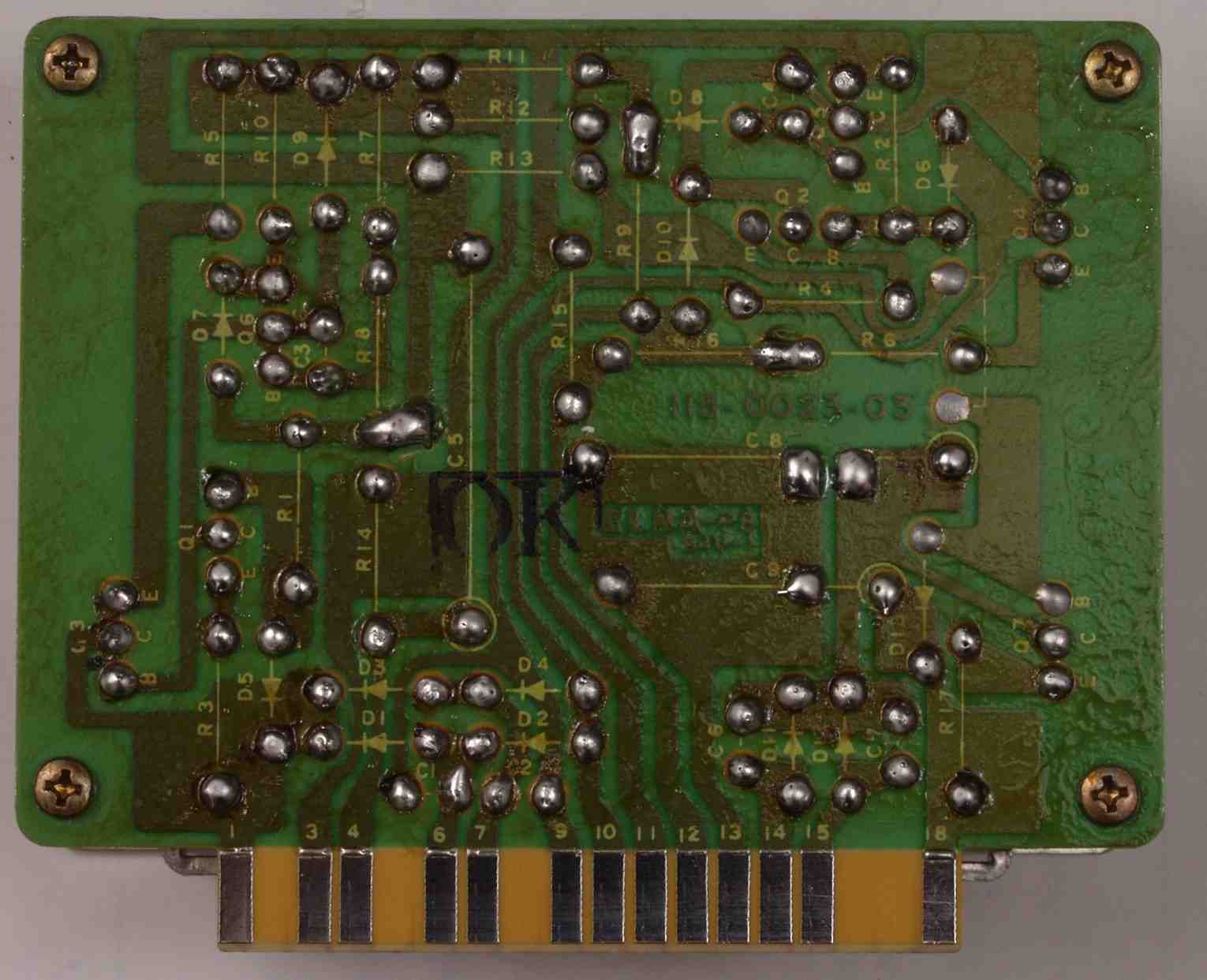

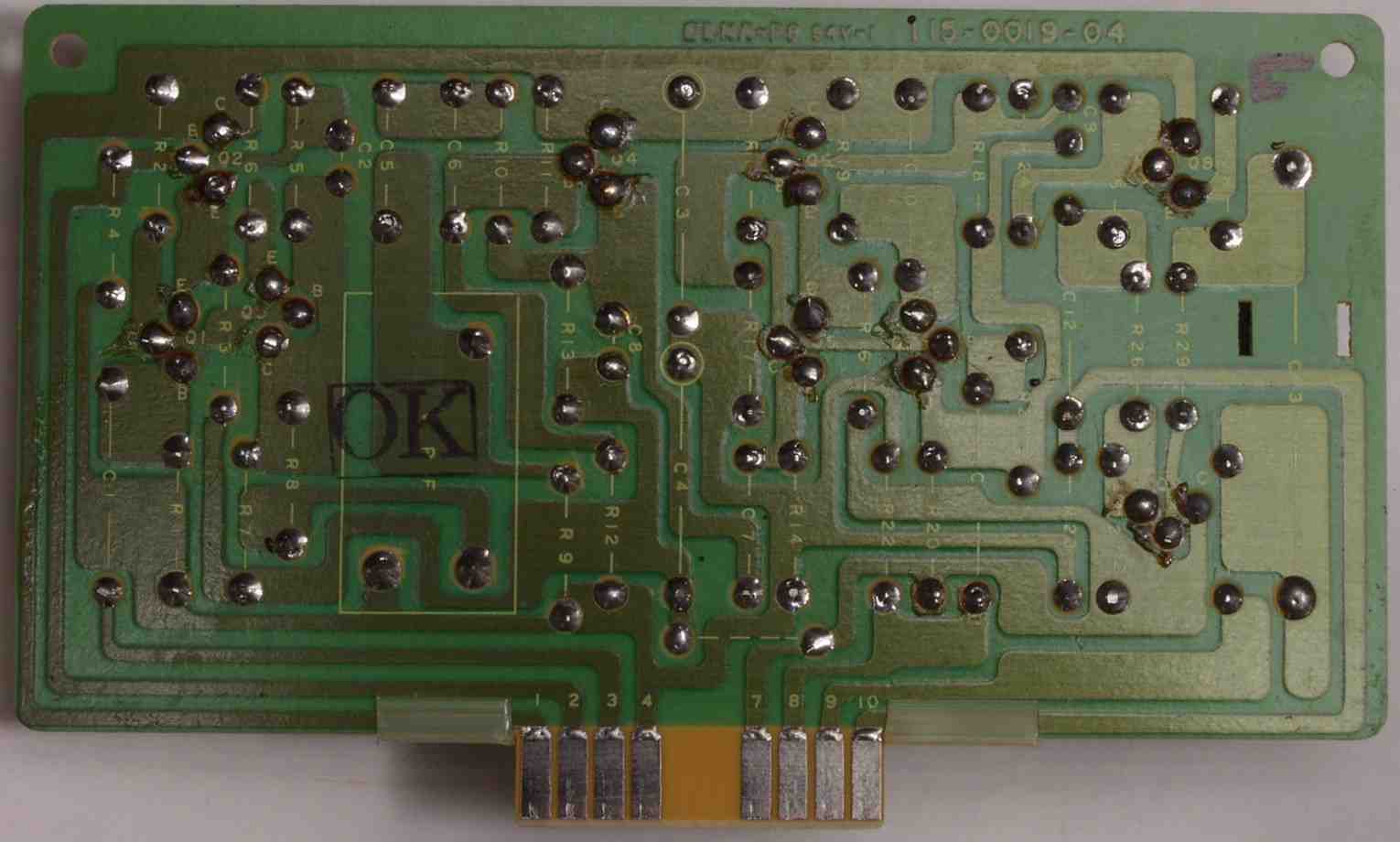

Ｃ−４Ｄ．　修理（ハンダ補正）後　ＭＰＸ基板裏　全ハンダやり直し

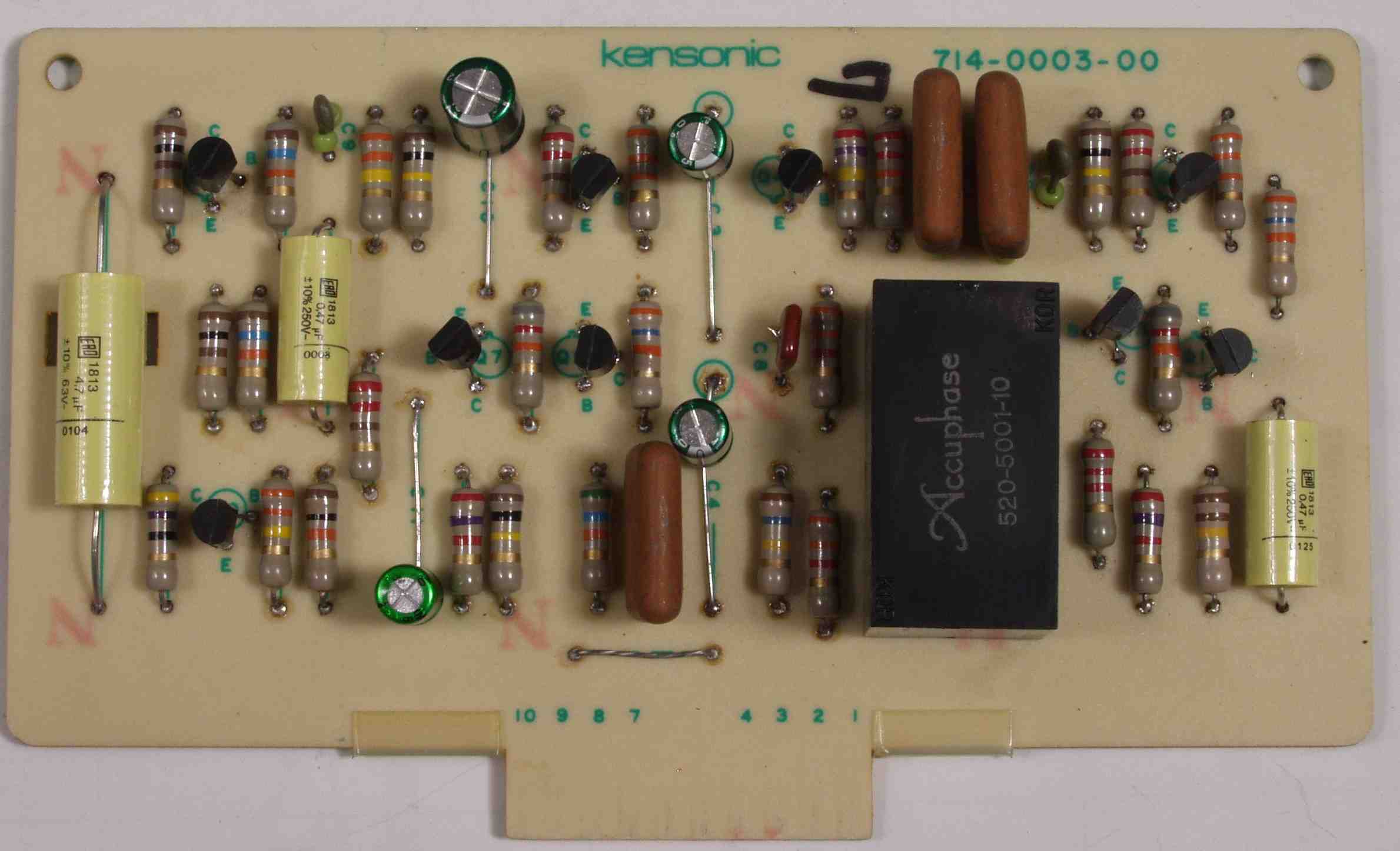

Ｃ−５Ａ．　修理前　Ｌ出力ＡＭＰ基板

Ｃ−５Ｂ．　修理後　Ｌ出力ＡＭＰ基板　　電解コンデンサー４個、フイルムコンデンサー４個、ＴＲ（トランジスタ−）９個交換

Ｃ−５C．　修理前　Ｌ出力ＡＭＰ基板裏

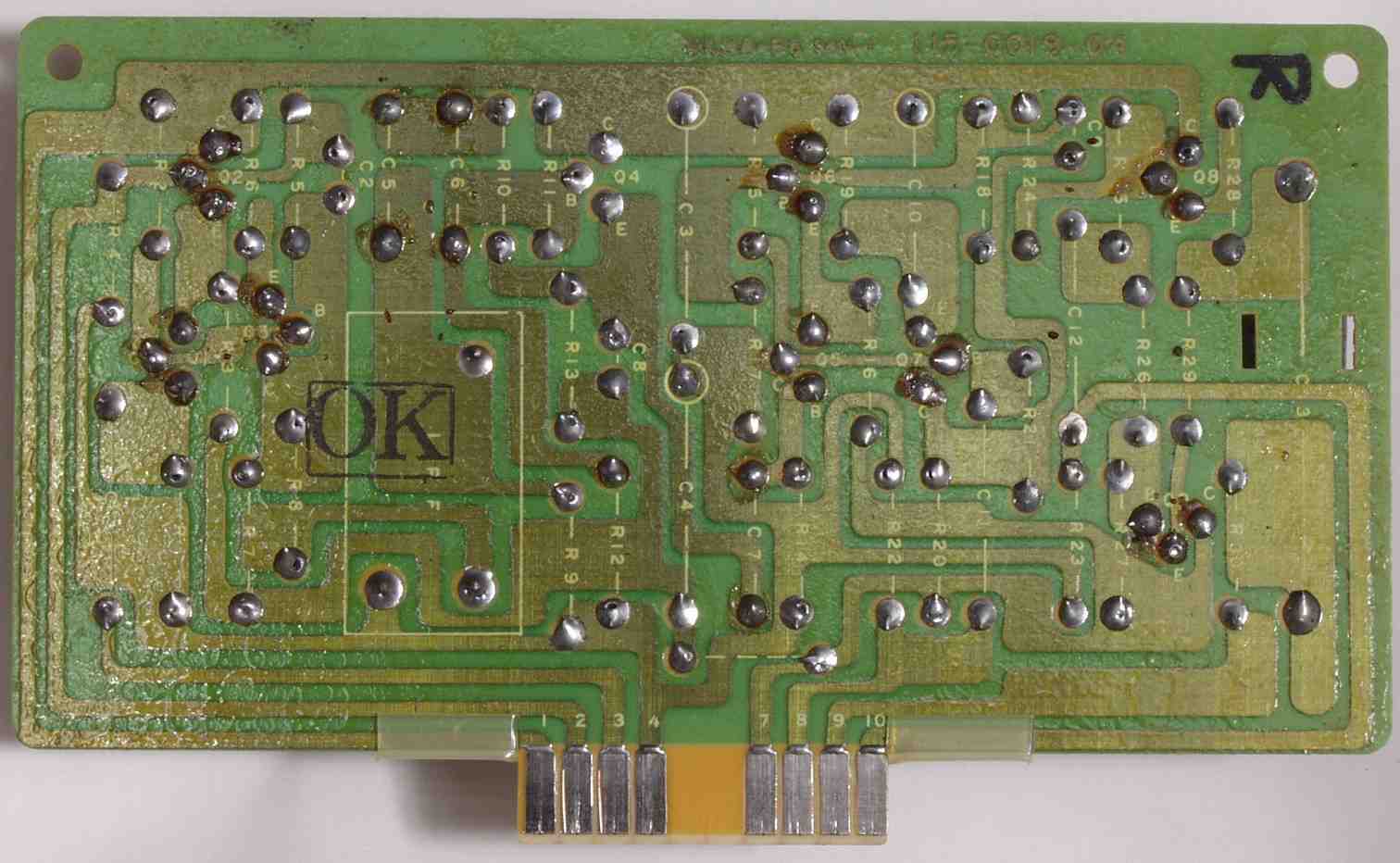

Ｃ−５D．　修理（ハンダ補正）後　Ｌ出力ＡＭＰ基板裏　全ハンダやり直し

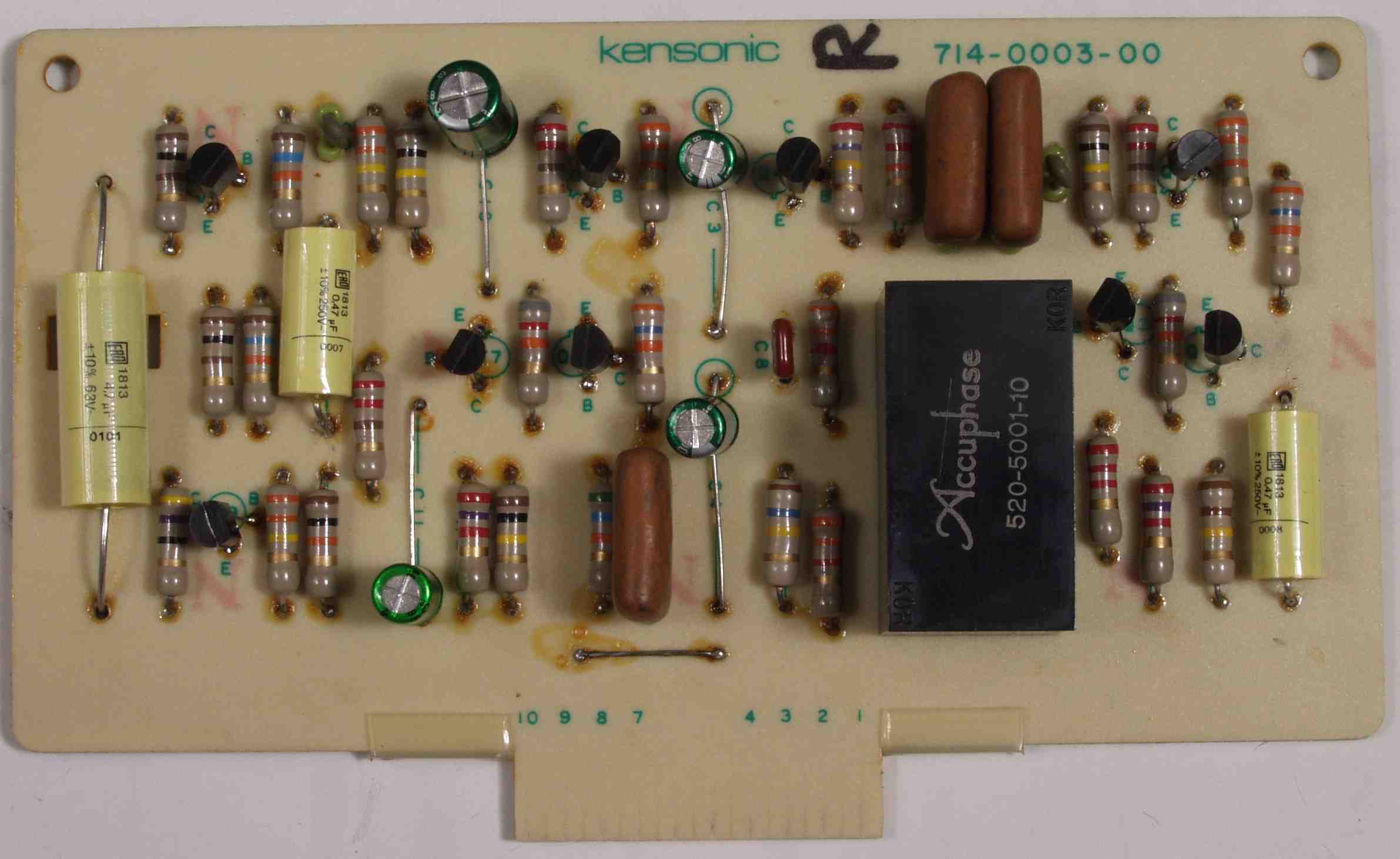

Ｃ−６Ａ．　修理前　Ｒ出力ＡＭＰ基板

Ｃ−６Ｂ．　修理後　Ｒ出力ＡＭＰ基板　　電解コンデンサー４個、フイルムコンデンサー４個、ＴＲ（トランジスタ−）９個交換

Ｃ−６Ｃ．　修理前　Ｒ出力ＡＭＰ基板裏

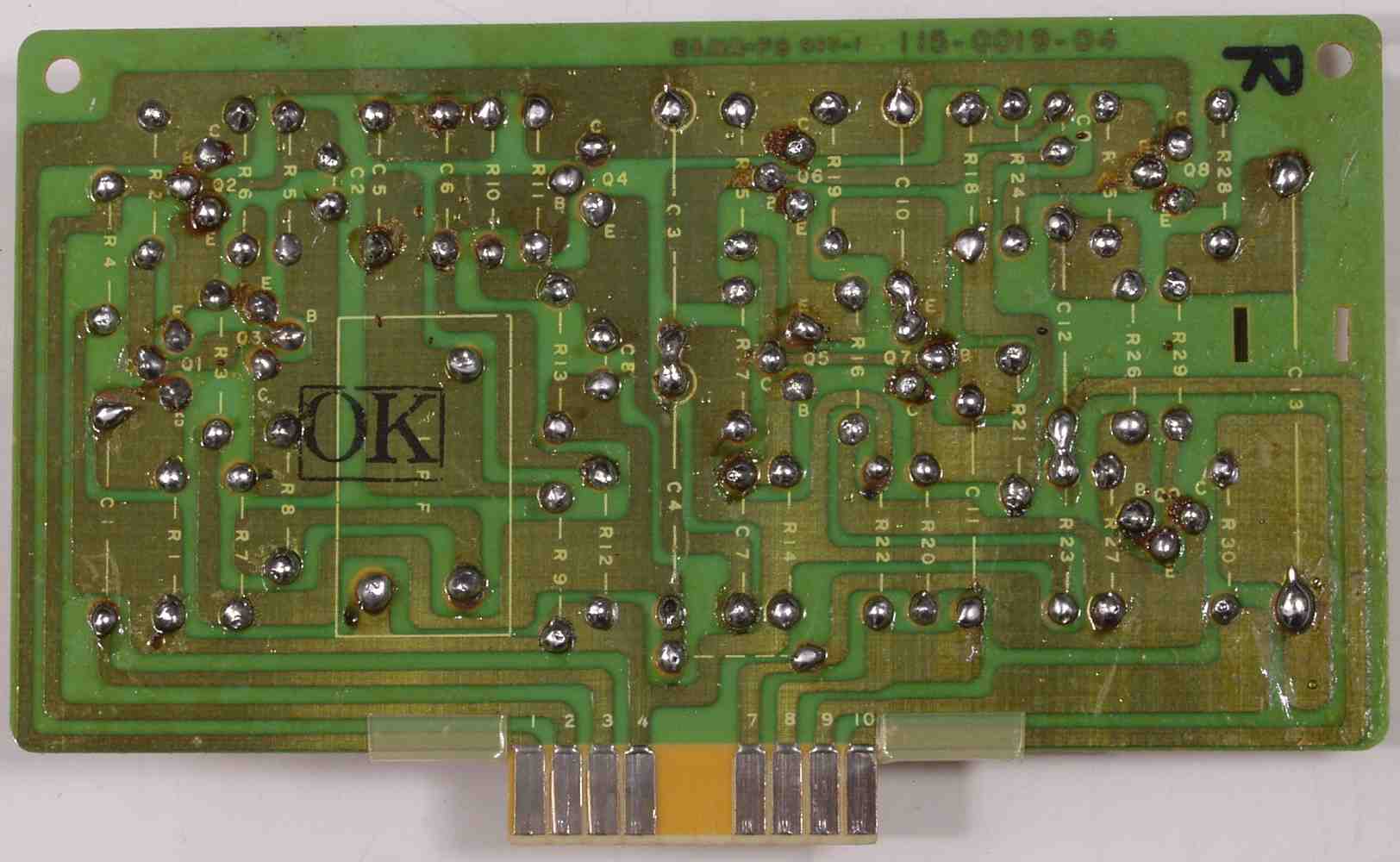

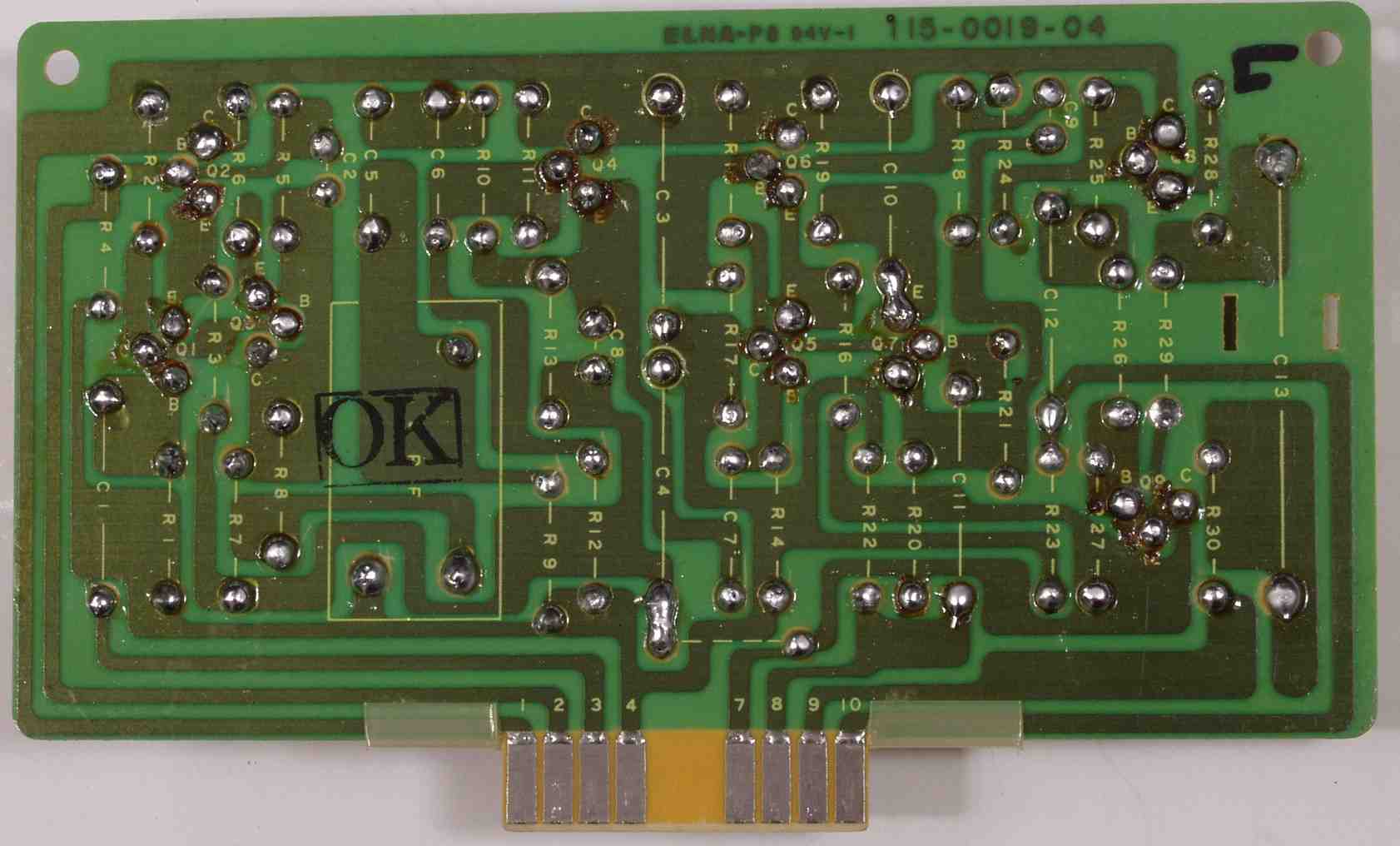

Ｃ−６D．　修理（ハンダ補正）後　Ｒ出力ＡＭＰ基板裏　全ハンダやり直し

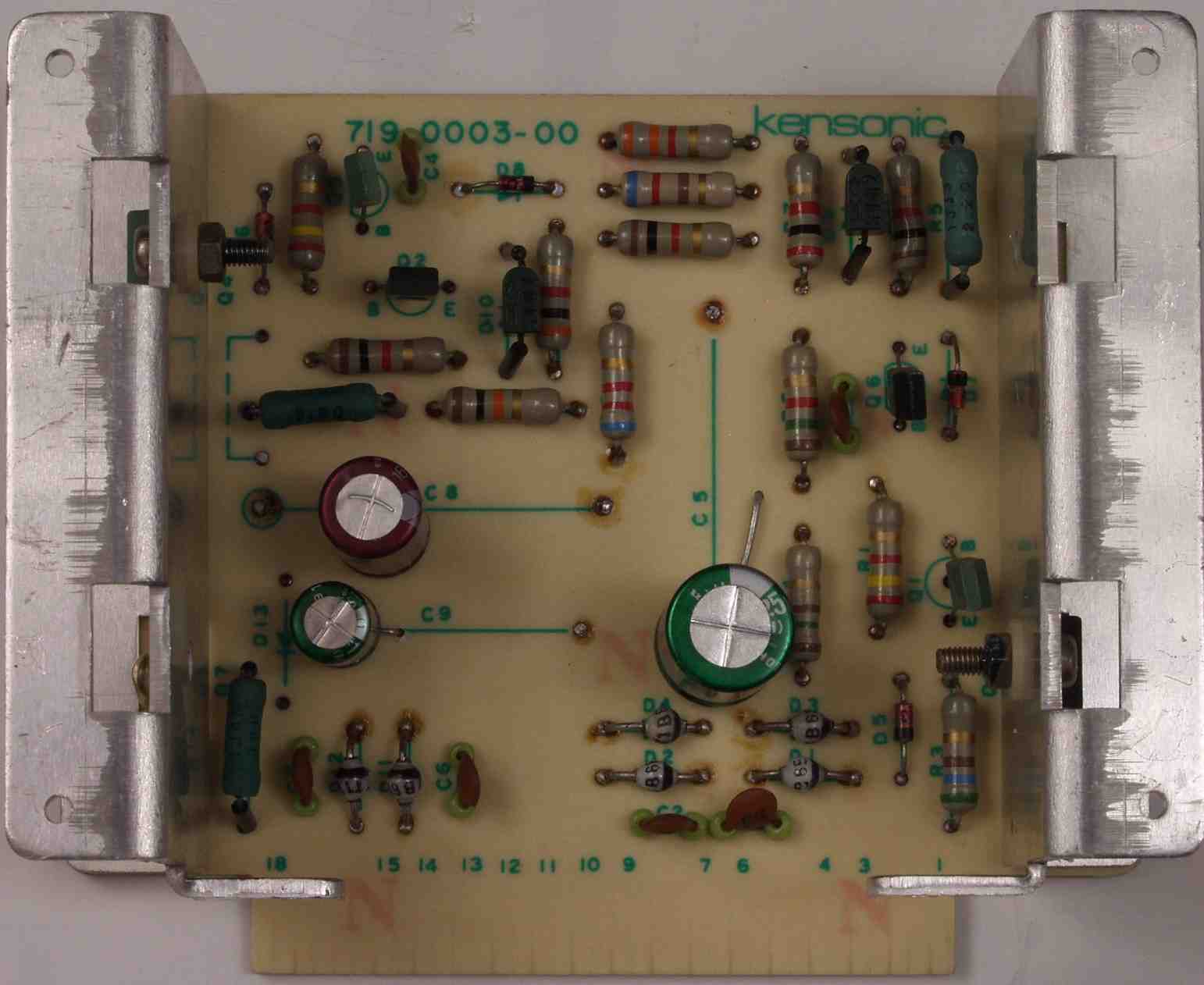

Ｃ−７Ａ．　修理前　電源基板

Ｃ−７Ｂ．　修理後　電源基板　電解コンデンサー３個交換

Ｃ−７Ｃ．　修理前　電源基板裏

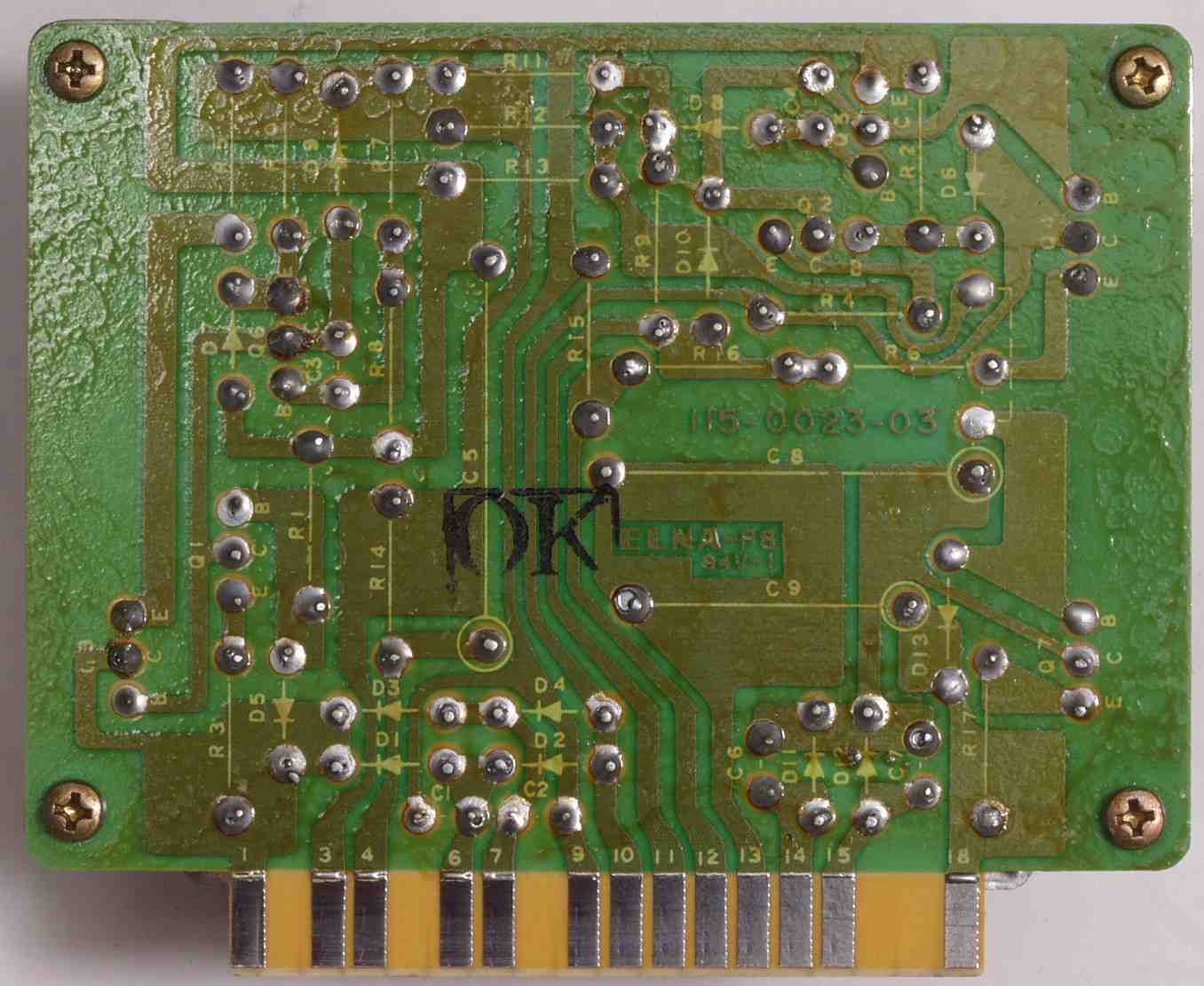

Ｃ−７Ｄ．　修理（ハンダ補正）後　電源基板裏　全ハンダやり直し

Ｃ−８Ａ．　修理前　フューズ基板

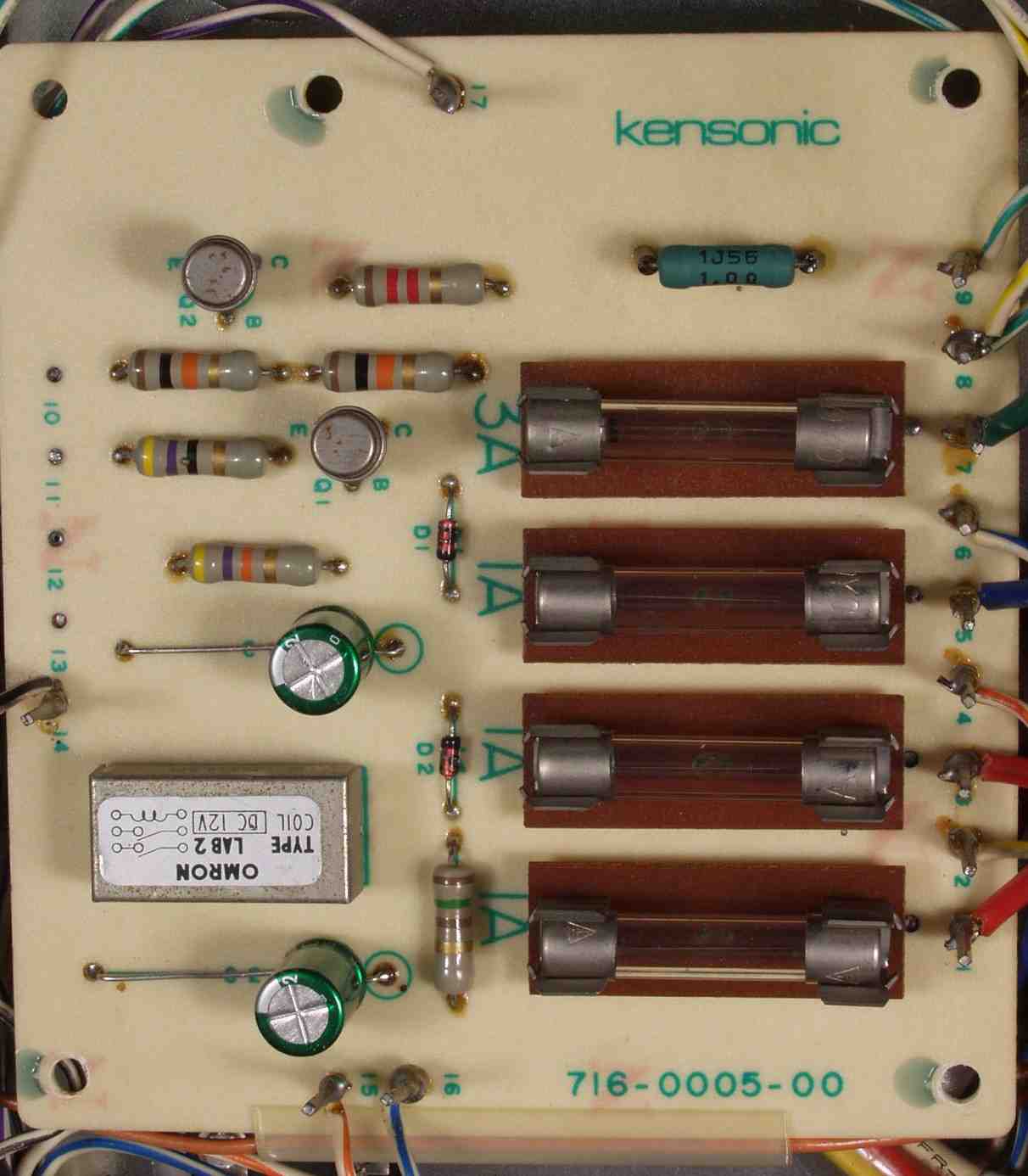

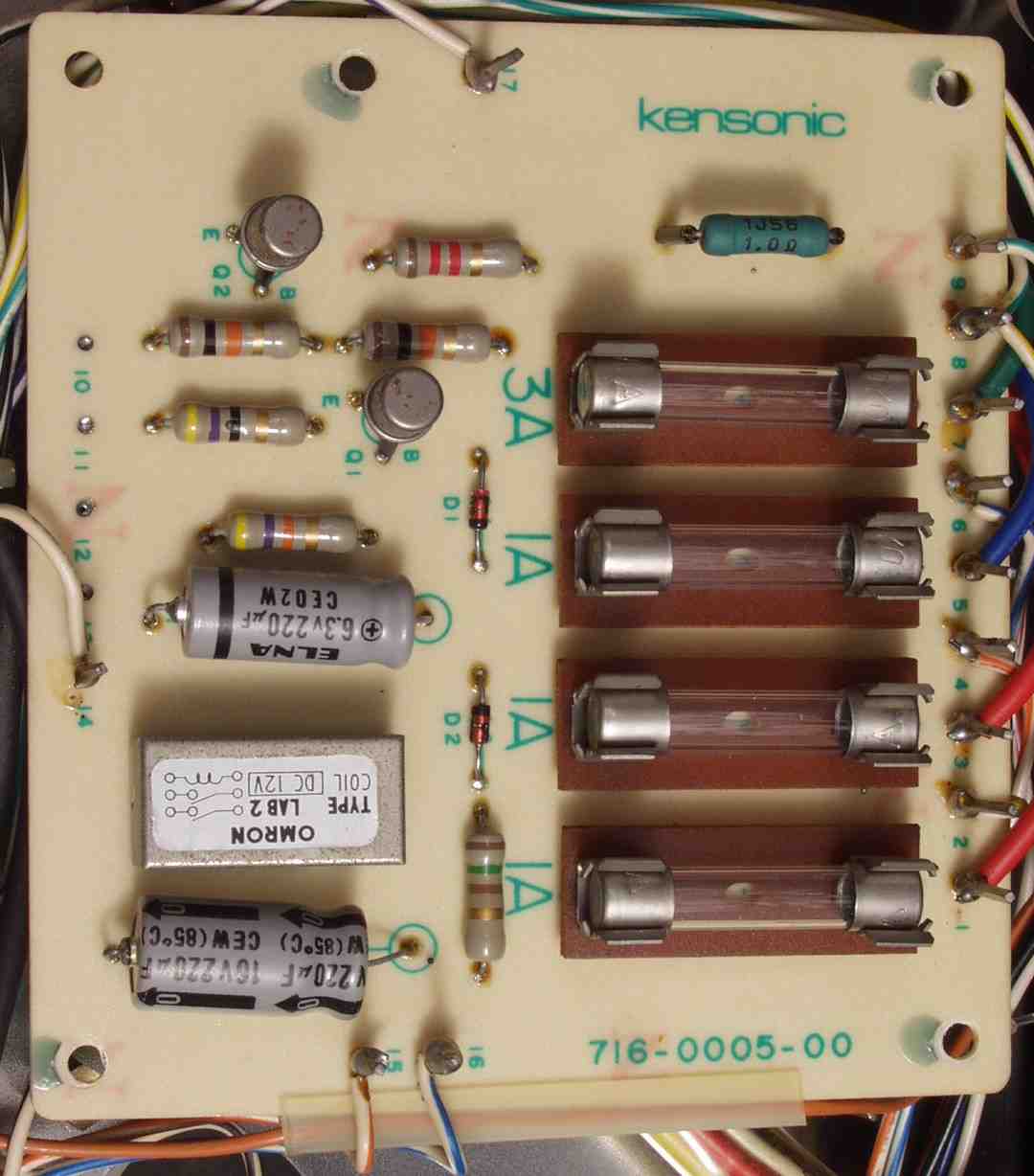

Ｃ−８Ｂ．　修理後　フューズ基板　電解コンデンサー２個交換

Ｃ−８Ｃ．　修理前　フューズ基板裏

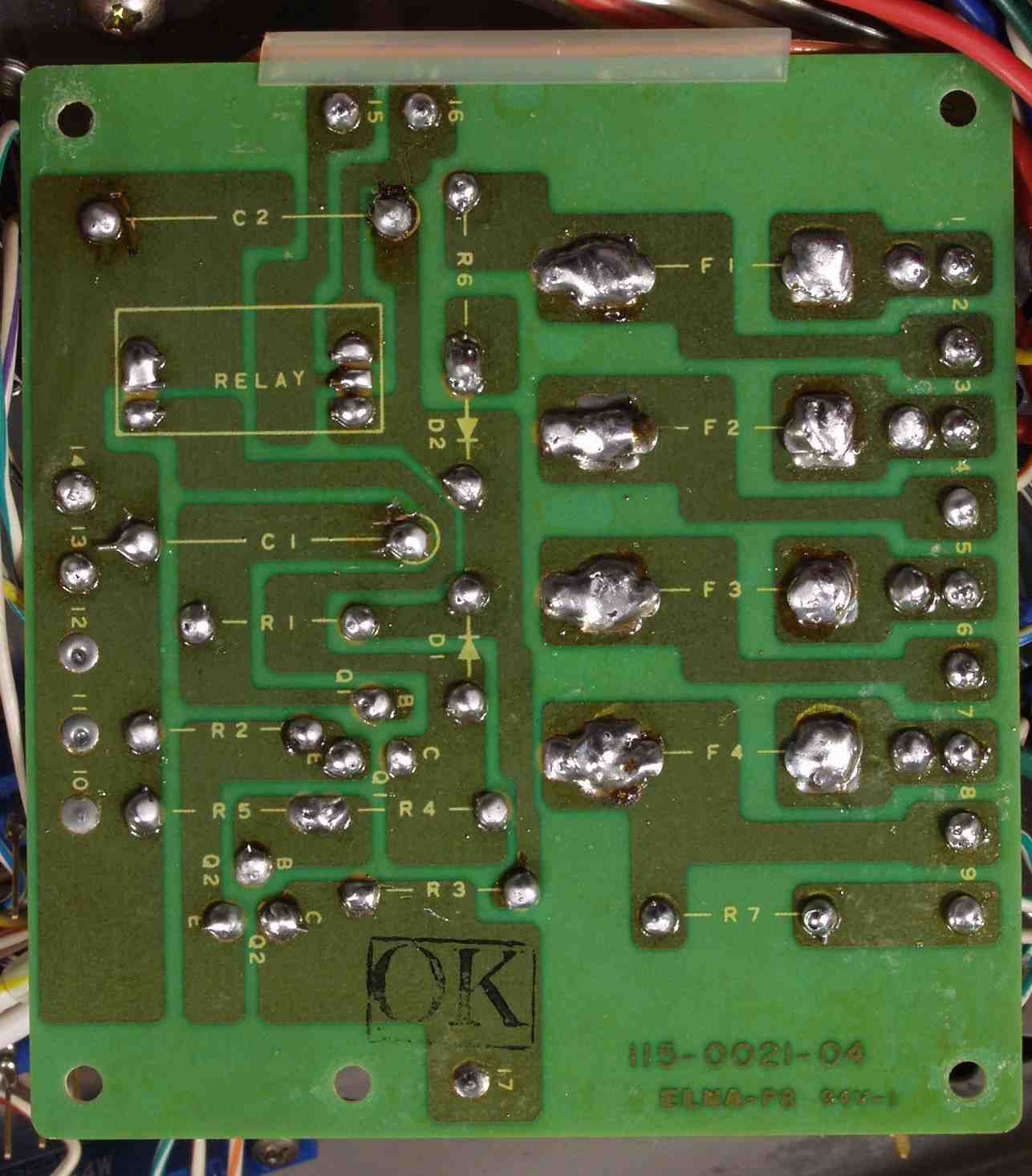

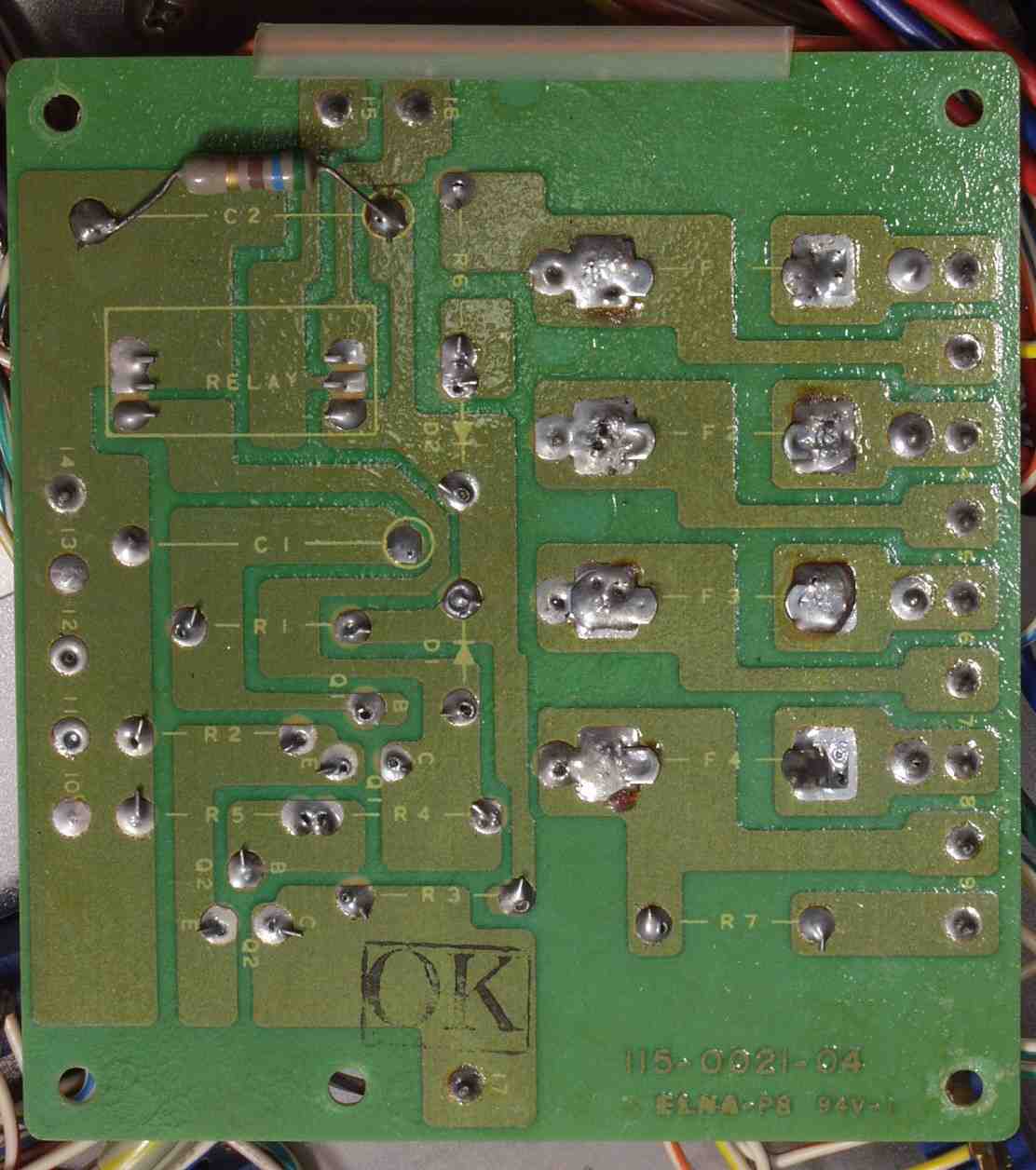

Ｃ−８Ｄ．　修理（ハンダ補正）後　フューズ基板裏　全ハンダやり直し

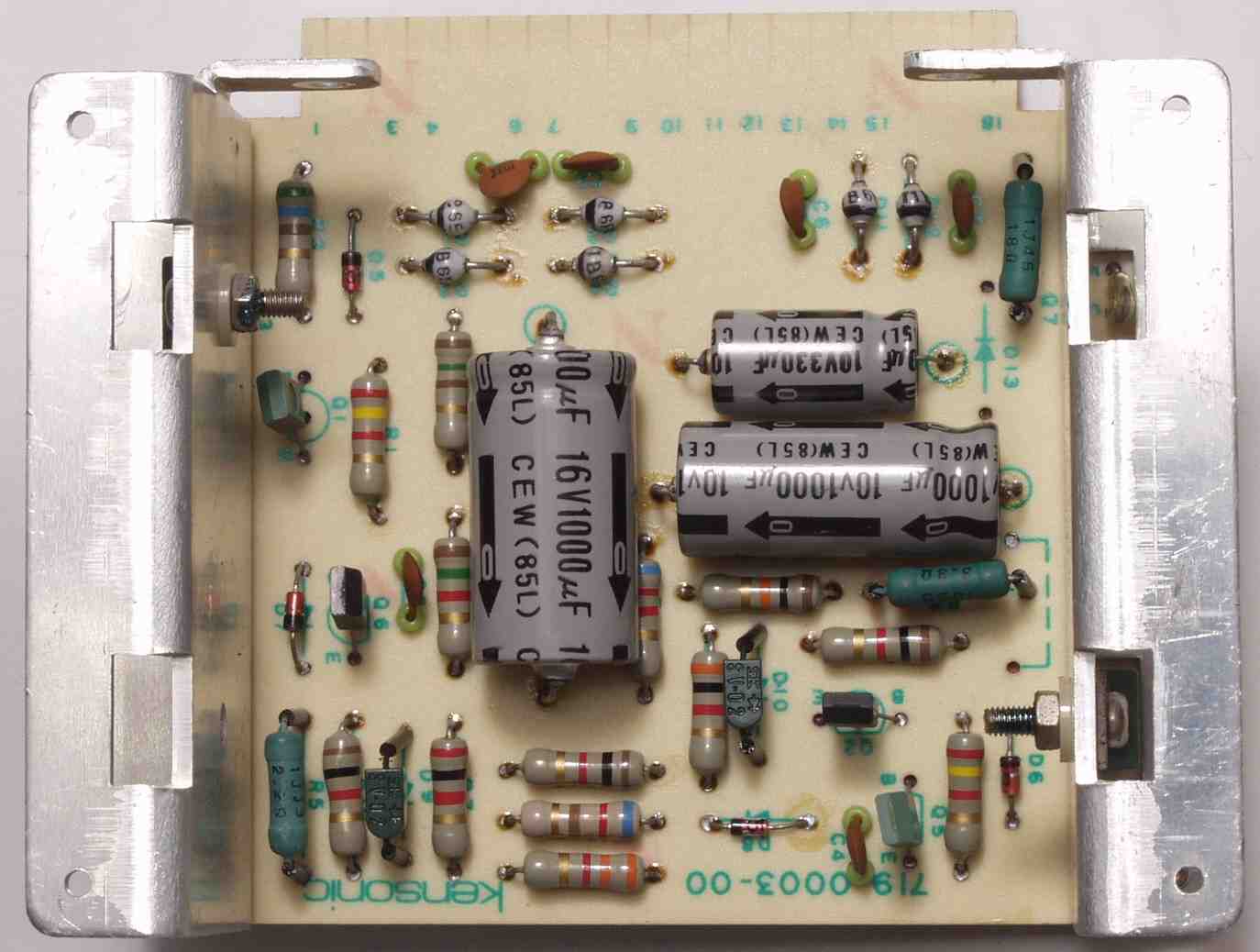

Ｃ−９．　修理後　追加した電解コンデンサー

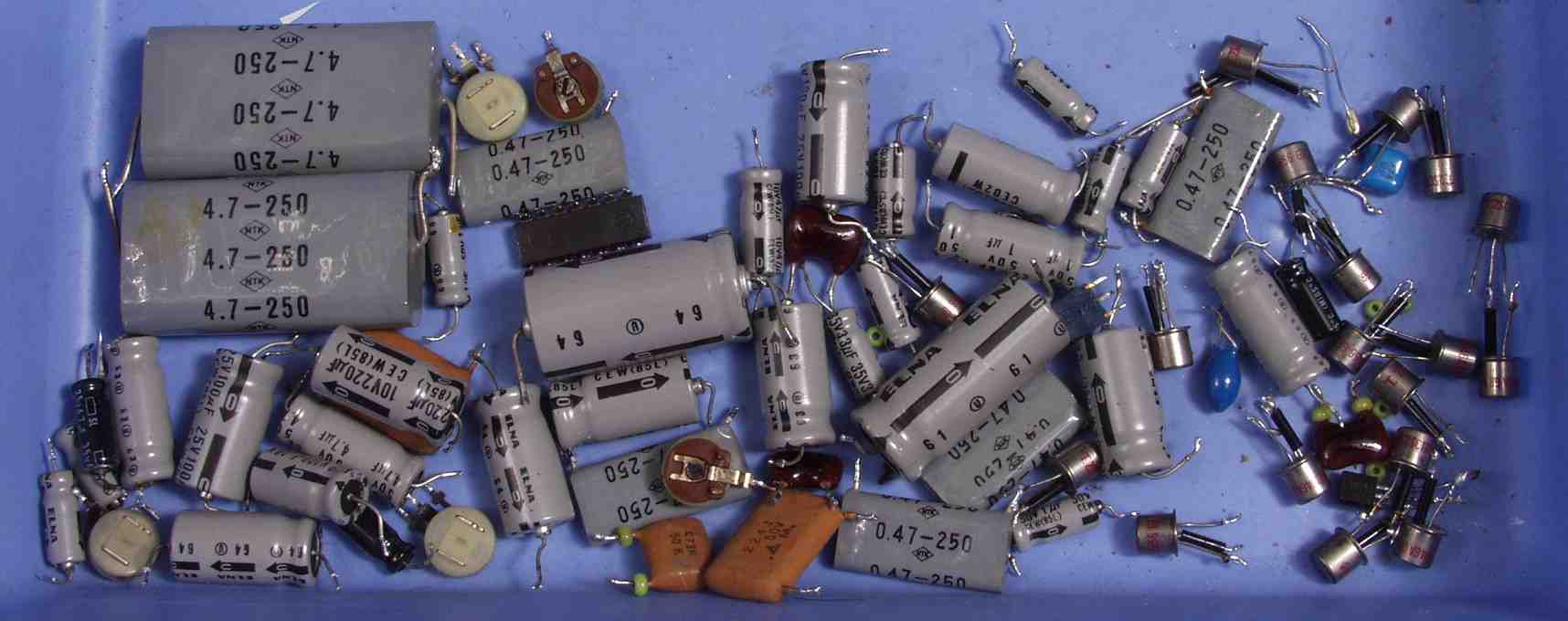

Ｃ−９Ａ．　交換部品

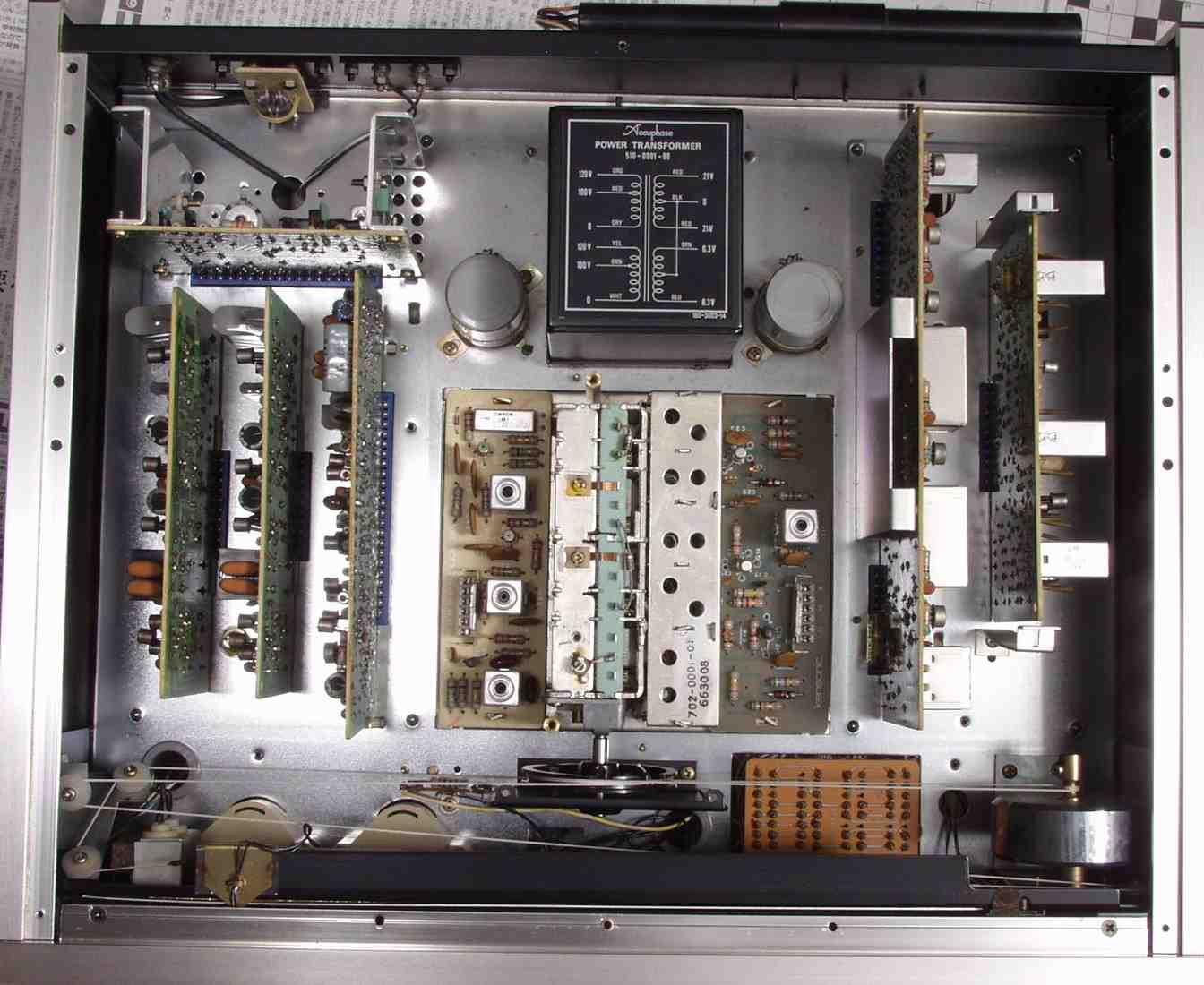

Ｃ−１０Ａ．　修理前　上から見る

Ｃ−１０Ｂ．　修理後　上から見る

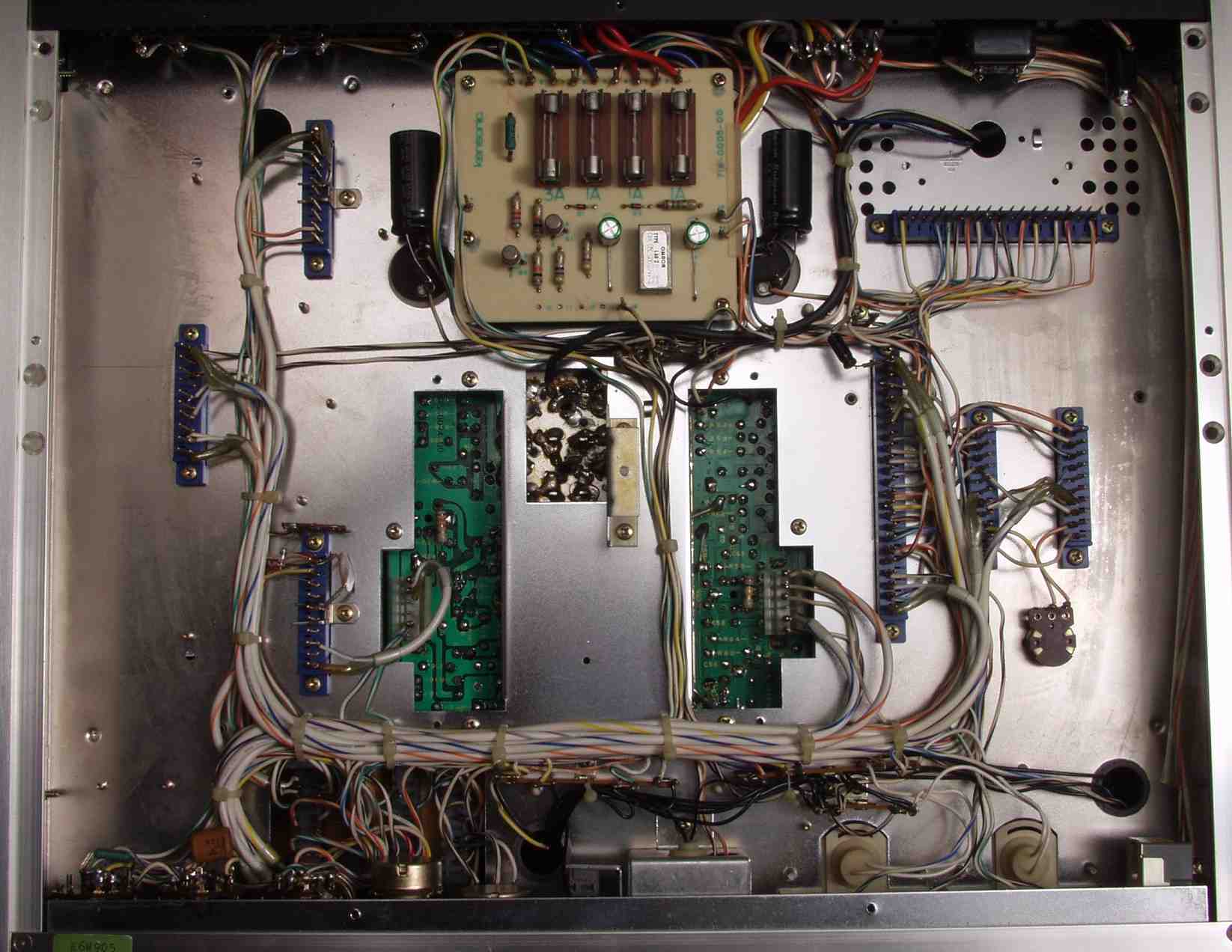

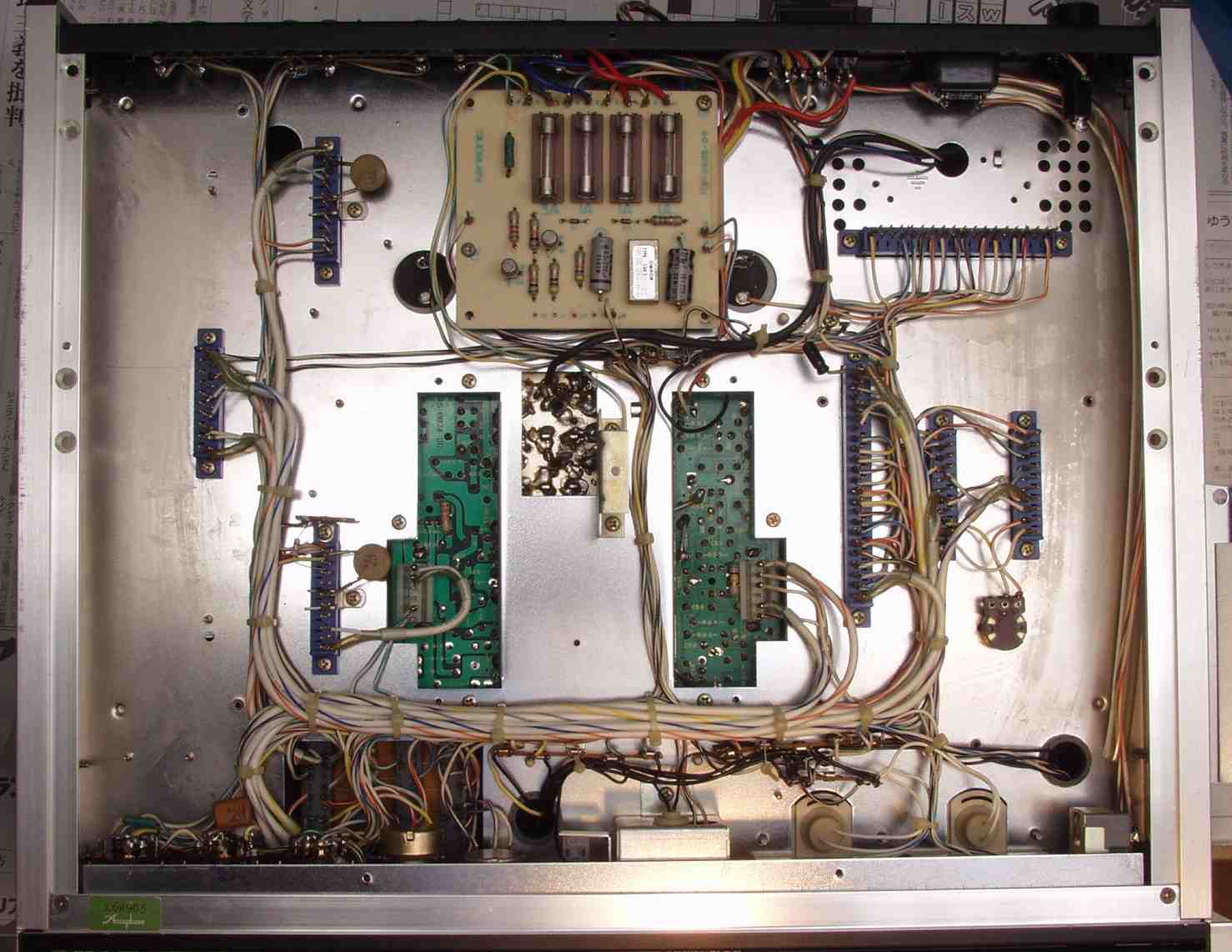

Ｃ−１０Ｃ．　修理前　下から見る

Ｃ−１０Ｄ．　修理後　下から見る

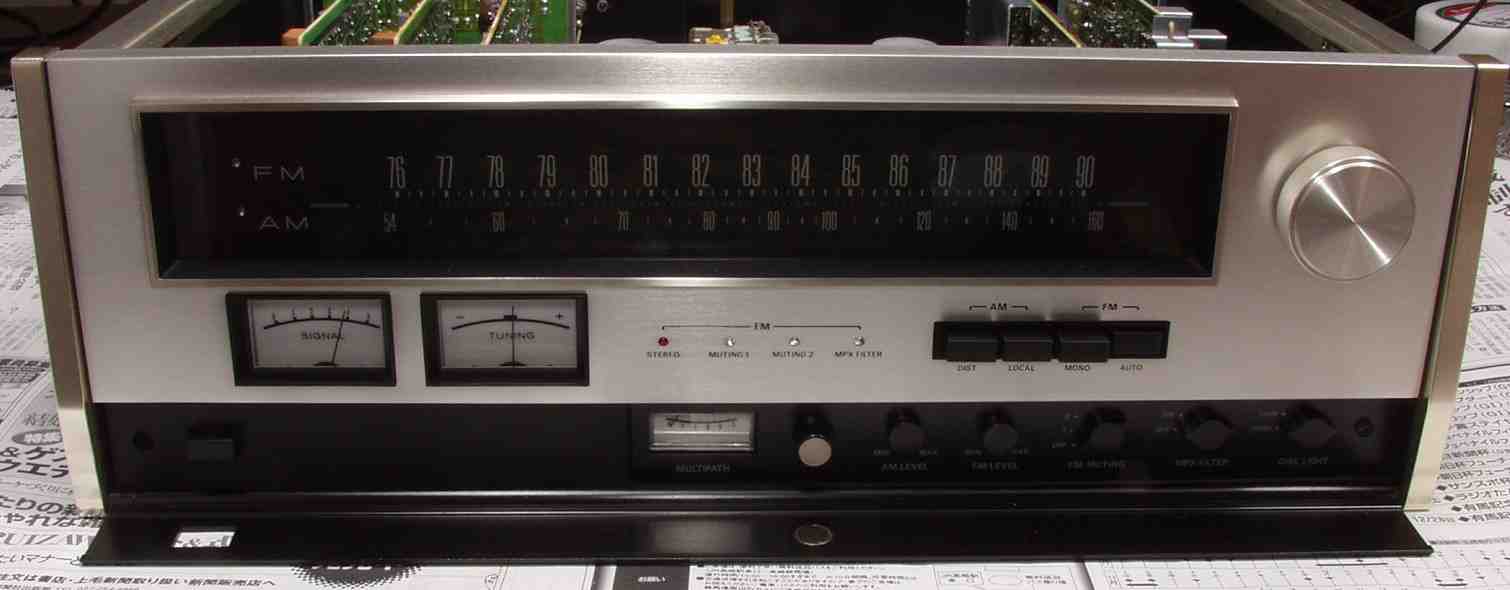

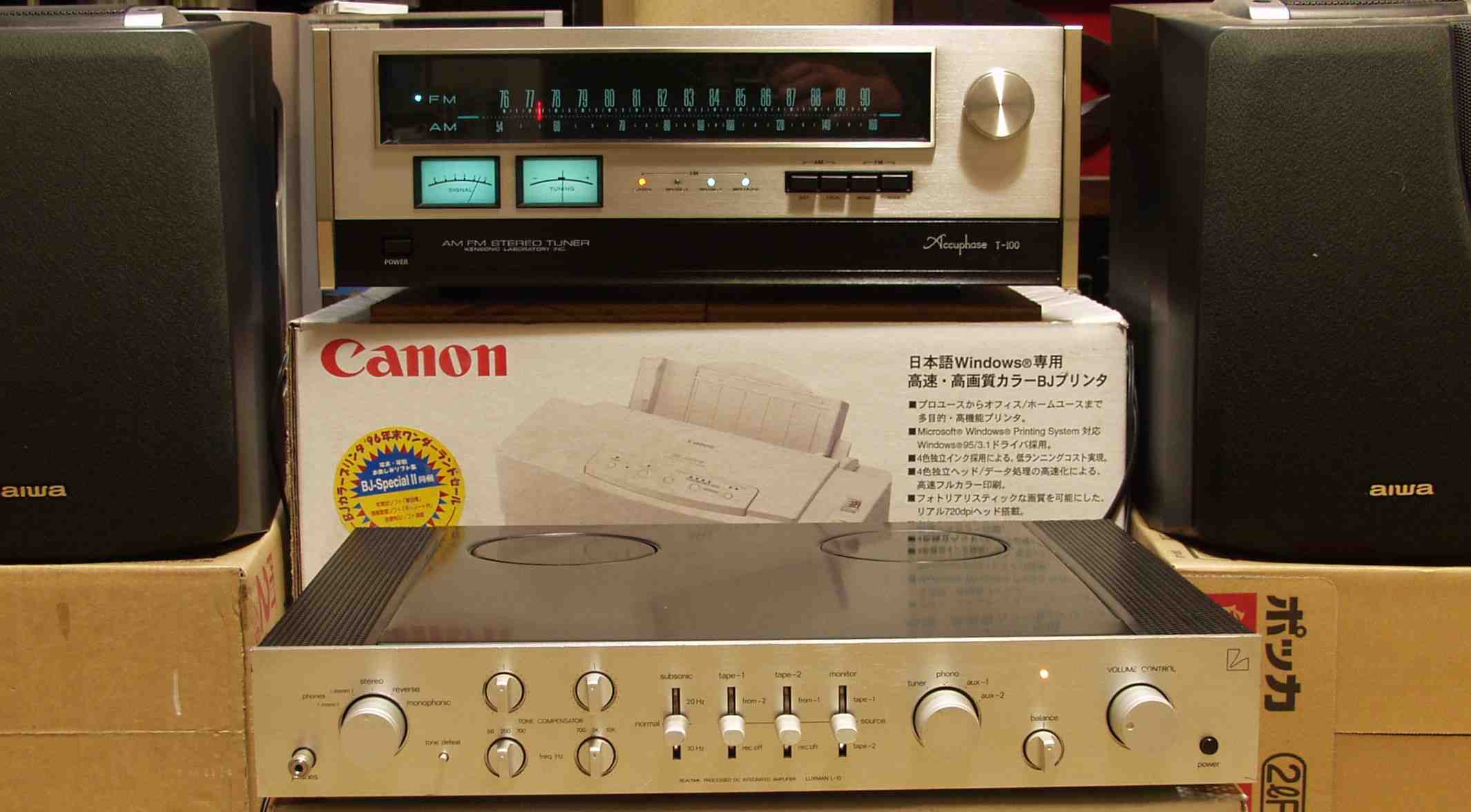

Ｃ−１０Ｅ．　完成

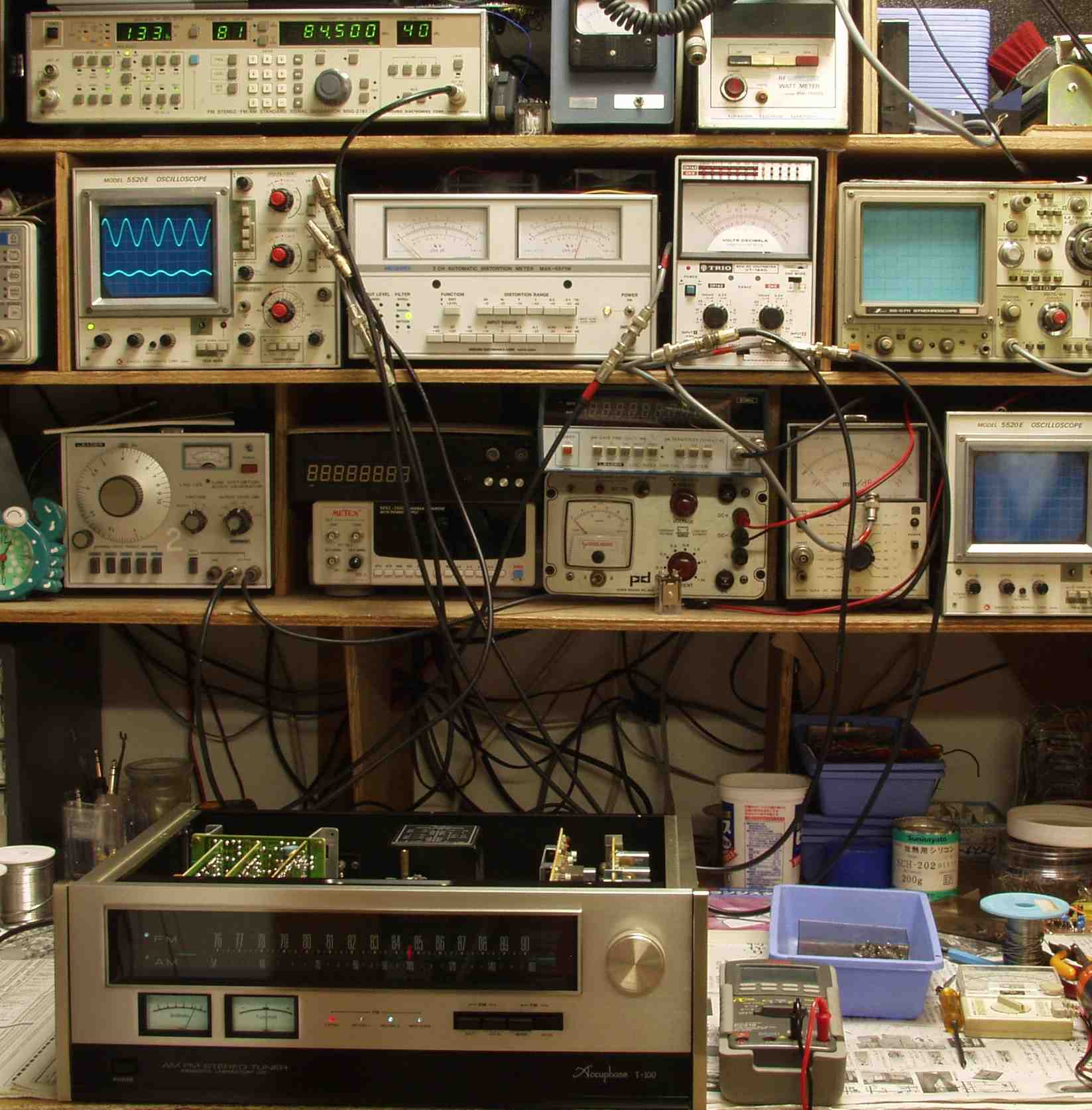

Ｅ．　調整・測定 Ｅ−１．　調整・測定中

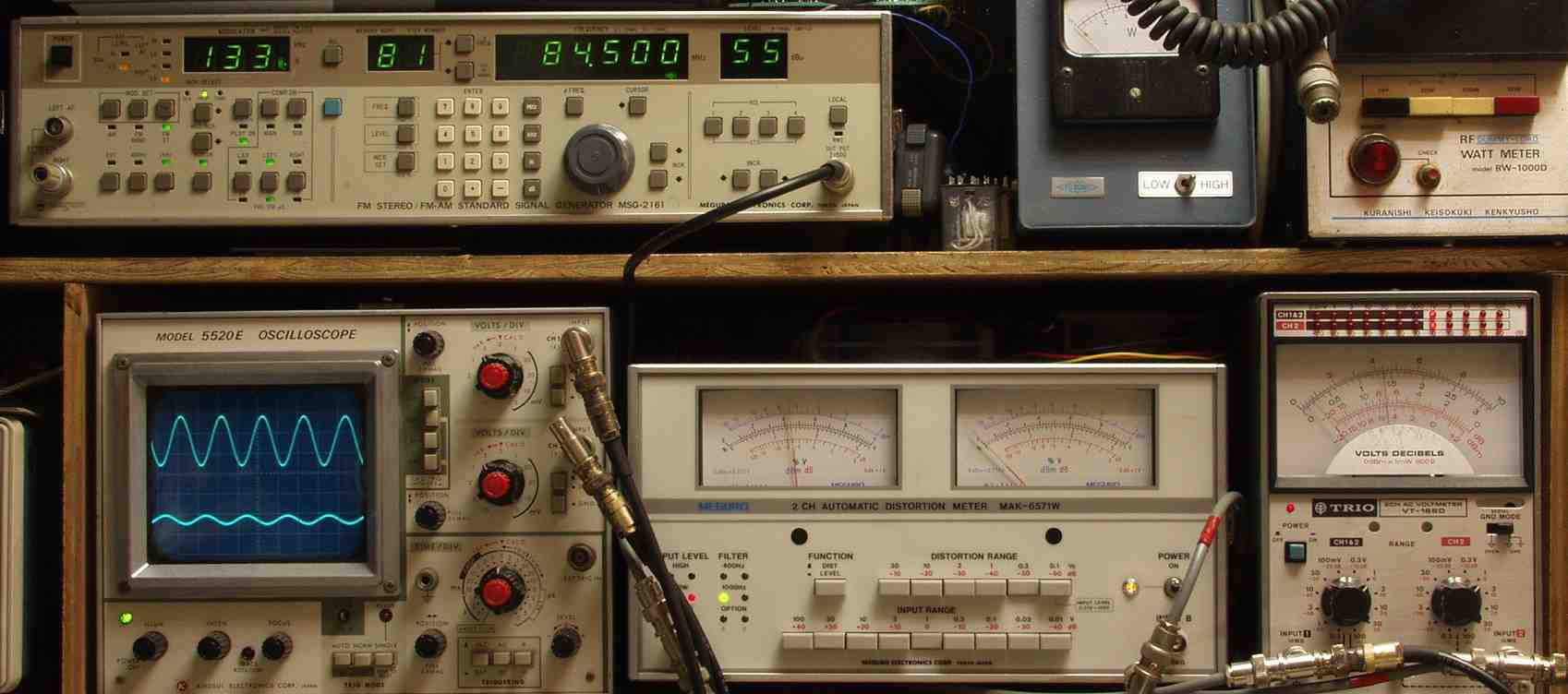

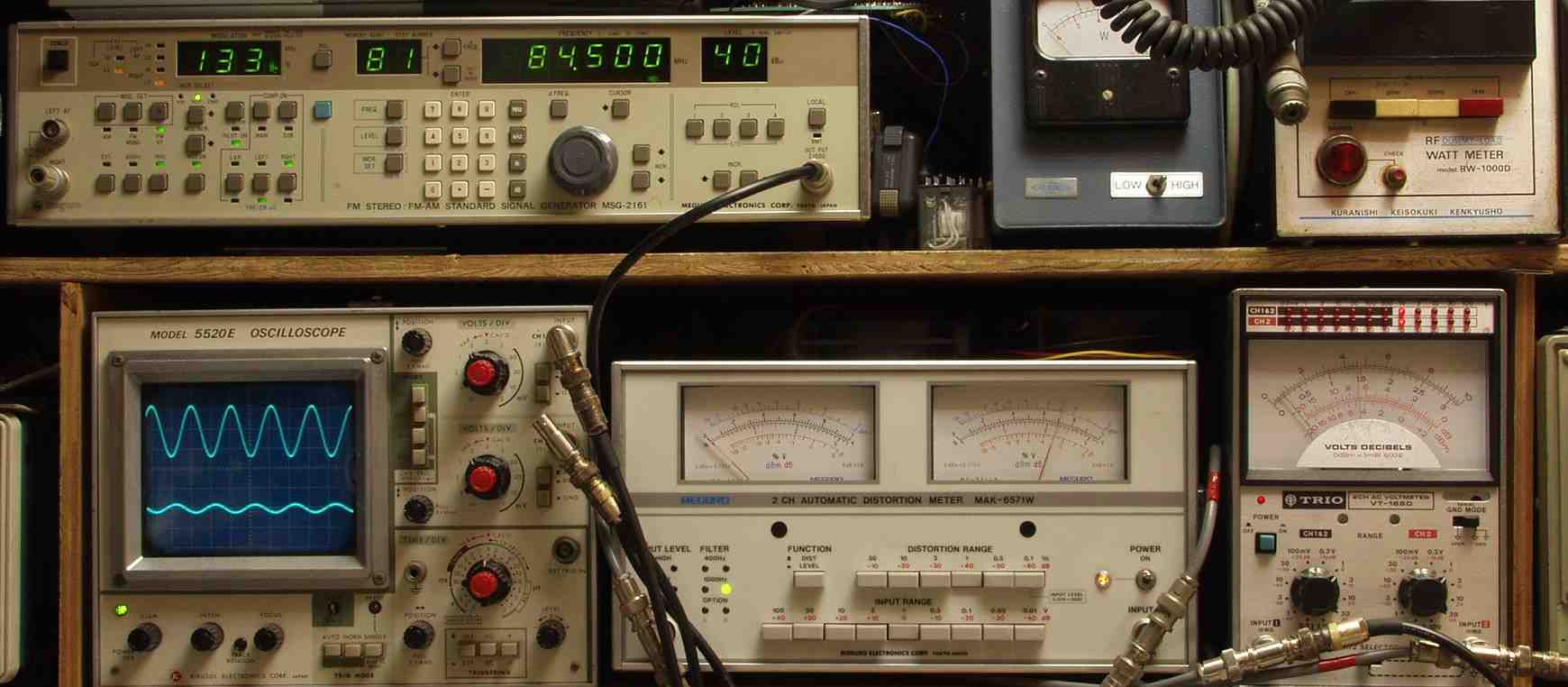

Ｅ−２Ａ．　ＦＭ　感度、ＲＬ分離測定調整　Ｒ側 　　見方 　　　　　上のＦＭステレオ信号発信器より　８４．５ＭＨＺで　１ＫＨＺの　Ｒのみ変調信号を　４０ｄＢで出す 　　　　　これを受信し出力を測定する、 　　　　　下中＝歪み率計＝０．８％、左メータ＝Ｌ出力、右メータ＝Ｒ出力（最大１％レンジ） 　　　　　下右＝電圧測定器、赤針＝Ｒ出力＝０．４５Ｖ、黒針＝Ｌ出力（最大１Ｖレンジ） 　　　　　下左＝出力波形　上＝Ｒ出力、下＝Ｌ出力。

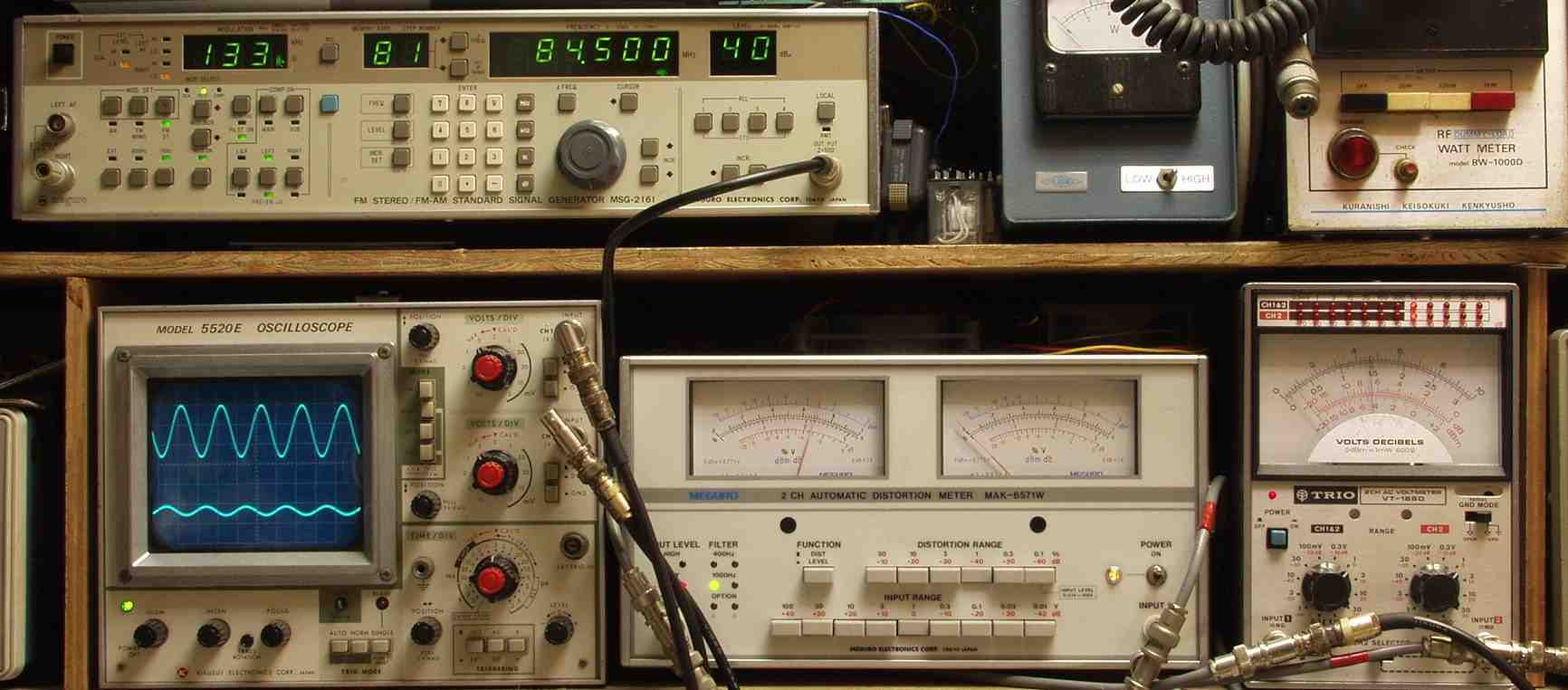

Ｅ−２Ｂ．　ＦＭ　感度、ＲＬ分離測定調整　Ｌ側

Ｅ−３Ａ．　ＦＭ　感度、ＲＬ分離測定調整　Ｒ側 　　見方 　　　　　上のＦＭステレオ信号発信器より　８４．５ＭＨＺで　１ＫＨＺの　Ｒのみ変調信号を　５５ｄＢで出す 　　　　　これを受信し出力を測定する、 　　　　　下中＝歪み率計＝０．１５％、左メータ＝Ｌ出力、右メータ＝Ｒ出力（最大０．３％レンジ） 　　　　　下右＝電圧測定器、赤針＝Ｒ出力＝０．４５Ｖ、黒針＝Ｌ出力（最大１Ｖレンジ） 　　　　　下左＝出力波形　上＝Ｒ出力、下＝Ｌ出力。

Ｅ−３Ｂ．　ＦＭ　感度、ＲＬ分離測定調整　Ｌ側

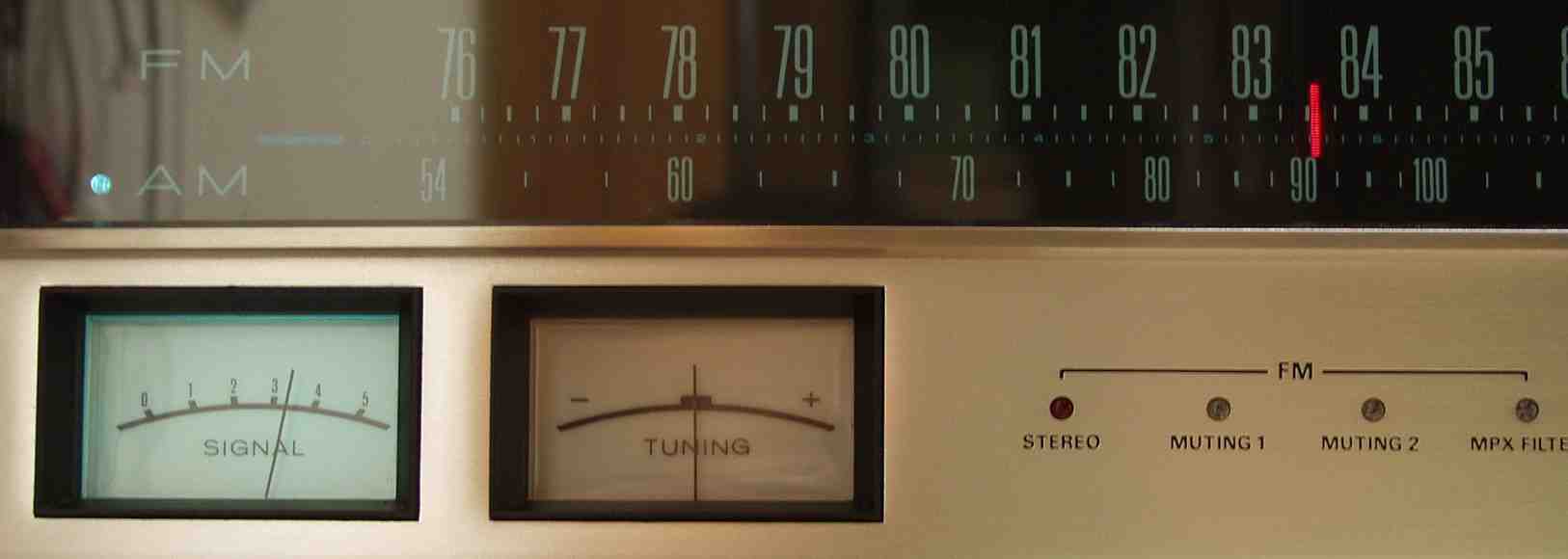

Ｅ−３Ｃ．　その時の本体、メーター

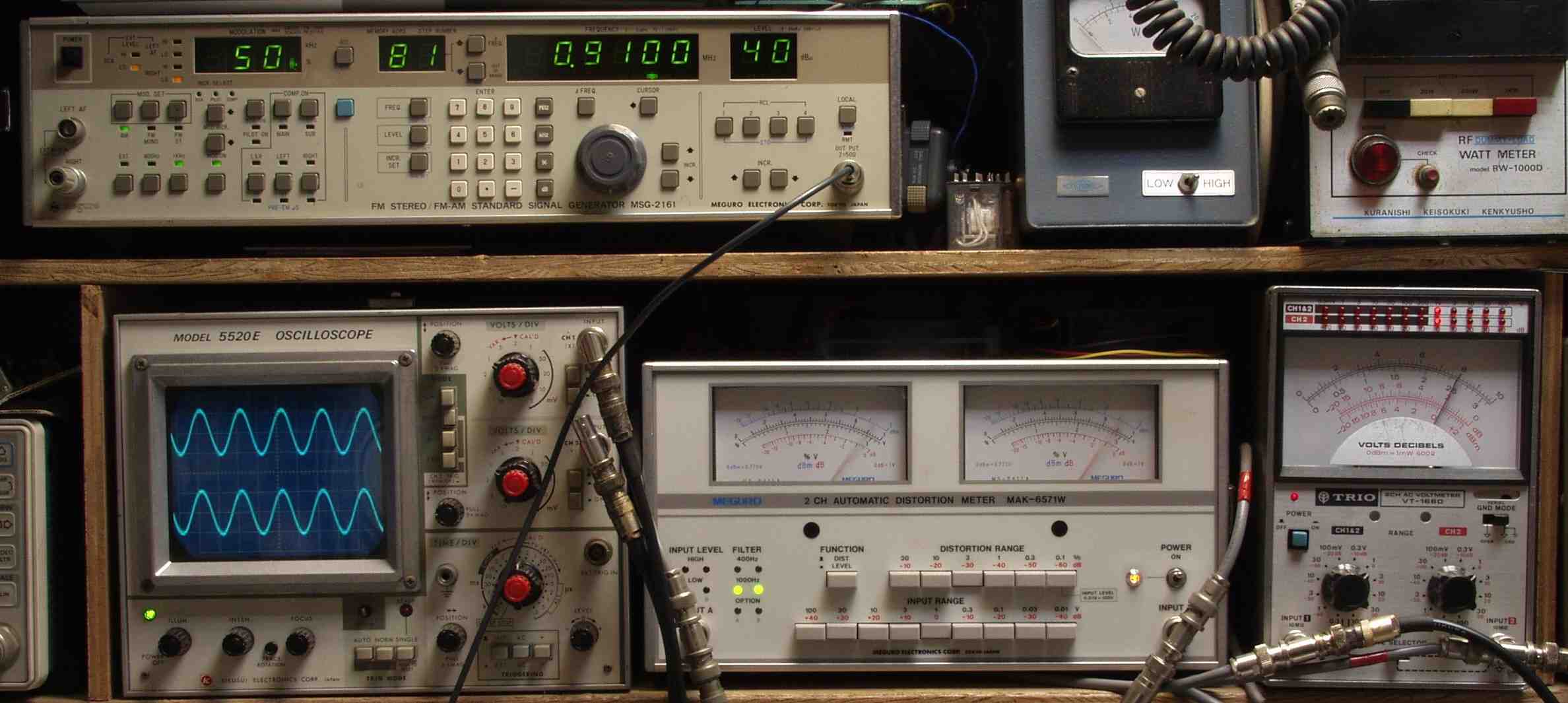

Ｅ−４Ａ．　ＡＭ　感度測定調整 　　見方 　　　　　上のＡＭ信号発信器より　９１０ＫＨＺで　１ＫＨＺの　５０％変調信号を　４０ｄＢで出す 　　　　　これを受信し出力を測定する、 　　　　　下中＝歪み率計＝３％、左メータ＝Ｌ出力、右メータ＝Ｒ出力（最大３％レンジ） 　　　　　下右＝電圧測定器、赤針＝Ｒ出力＝０．８Ｖ、黒針＝Ｌ出力（最大１Ｖレンジ） 　　　　　下左＝出力波形　上＝Ｒ出力、下＝Ｌ出力。

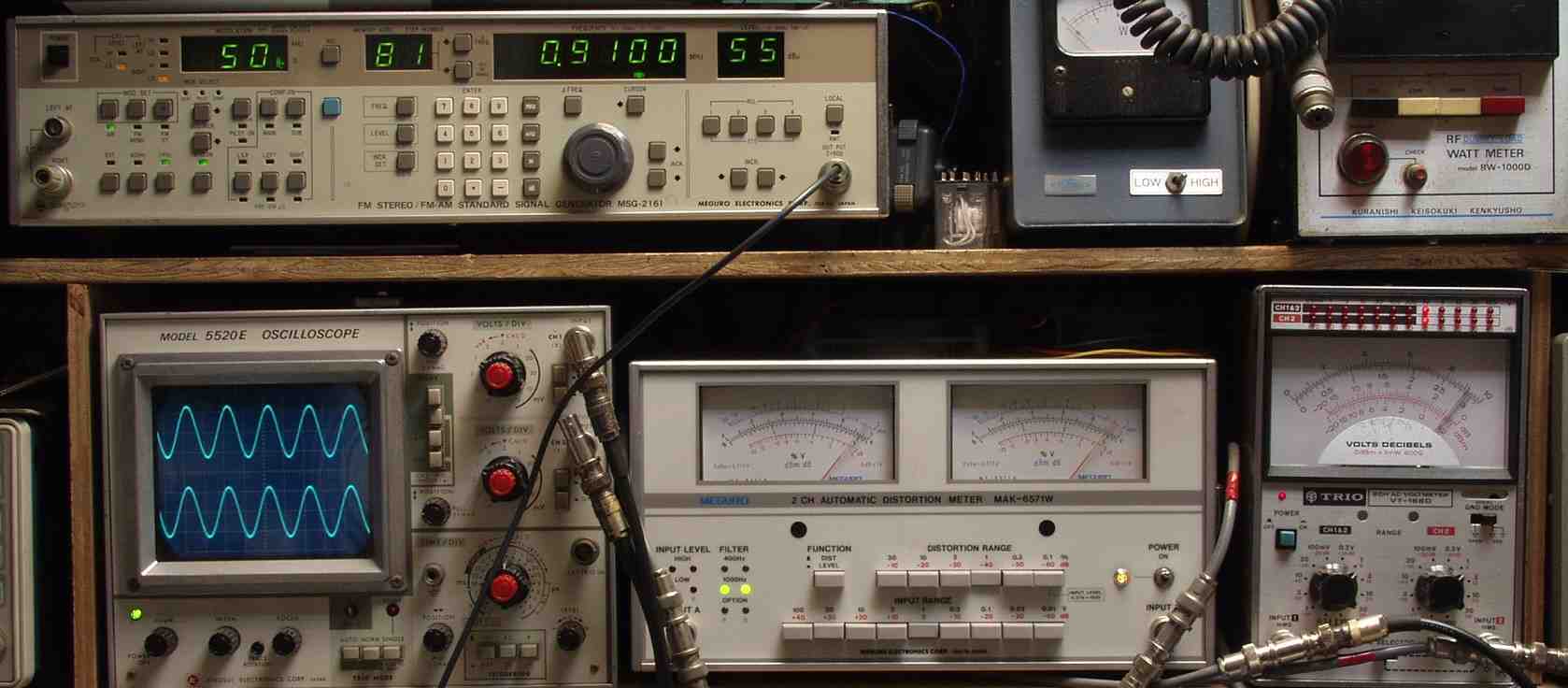

Ｅ−４Ｂ．　ＡＭ　感度測定調整 　　見方 　　　　　上のＡＭ信号発信器より　９１０ＫＨＺで　１ＫＨＺの　５０％変調信号を　５５ｄＢで出す 　　　　　これを受信し出力を測定する、 　　　　　下中＝歪み率計＝１％、左メータ＝Ｌ出力、右メータ＝Ｒ出力（最大１％レンジ） 　　　　　下右＝電圧測定器、赤針＝Ｒ出力＝１Ｖ、黒針＝Ｌ出力（最大１Ｖレンジ） 　　　　　下左＝出力波形　上＝Ｒ出力、下＝Ｌ出力。

Ｅ−４Ｃ．　その時の本体、メーター

Ｅ−４．　２４時間エージング。
