ＷＡＬＴＥＲ　ＷＯＯＤＳ　ＭＩ−２２５　８　修理記録
２０２５／１２／５到着　　　完成　
A．　修理前の状況
  • 症状は電源が入らない状態です。
B．　原因
  • 過大入力による、ＴＲ（トランジスター）の焼損。

Ｃ．　修理状況
  • 終段、ＴＲ（トランジスター）交換。
    ドライブ、ＴＲ（トランジスター）交換。
    電源電解コンデンサー交換・追加。

Ｄ．　使用部品
  • 終段、ＴＲ（トランジスター）　　　　個。
    ドライブ、ＴＲ（トランジスター）　　個。
    ＯＰ−ＡＭＰ　　　　　　　　　　　　　個。
    電解コンデンサー　　　　　　　　　個。
    フイルムコンデンサー　　　　　　個。


Ｅ．　調整・測定

Ｆ．　修理費　　　　　　０，０００円　　　通常修理ですが特別にHP製作。

Ｙ．　ユーザー宅の設置状況

Ｓ．　ＷＡＬＴＥＲ　ＷＯＯＤＳ　Ｍ−３００　仕様
Ａ．　修理前の状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。

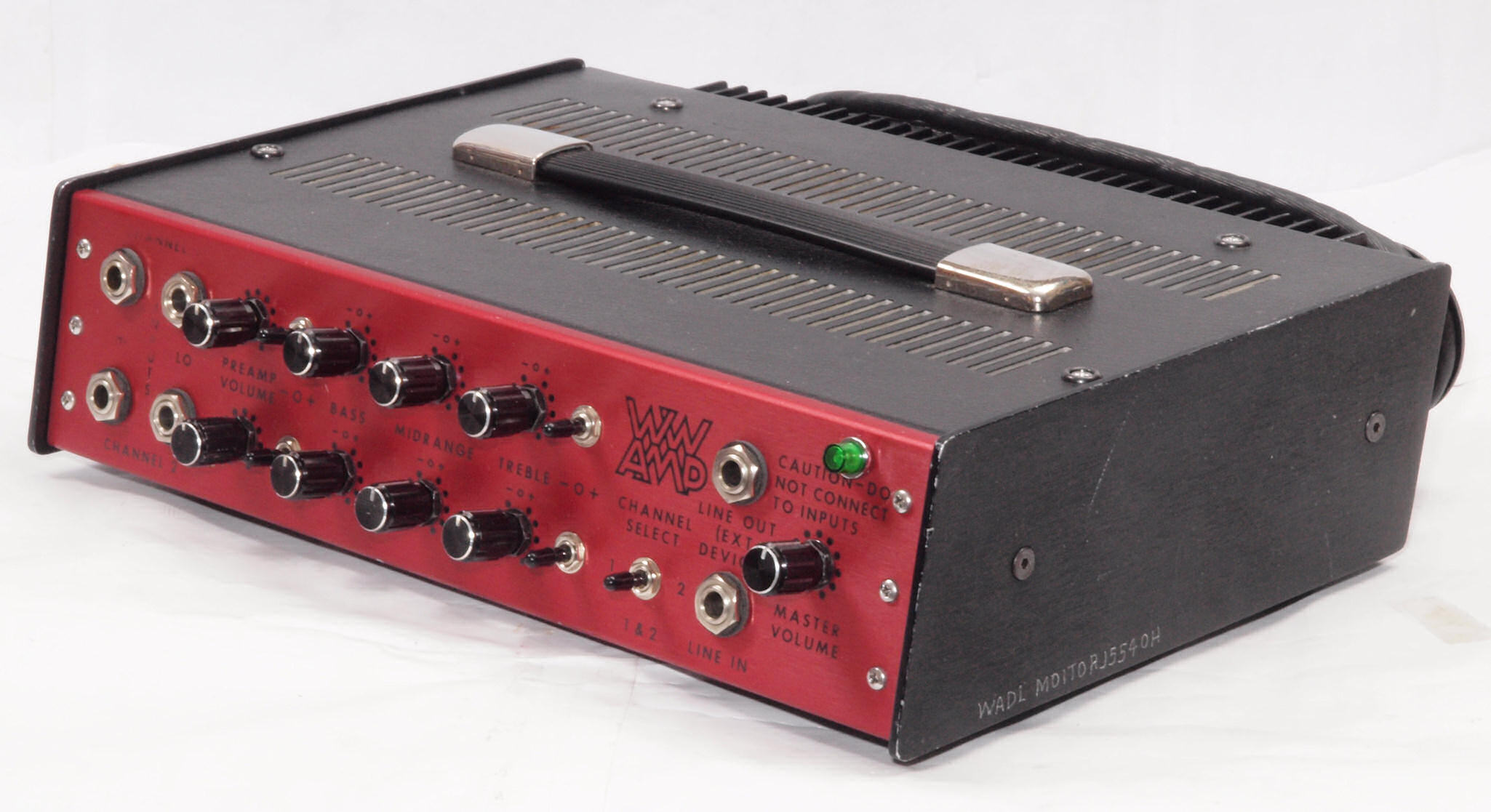

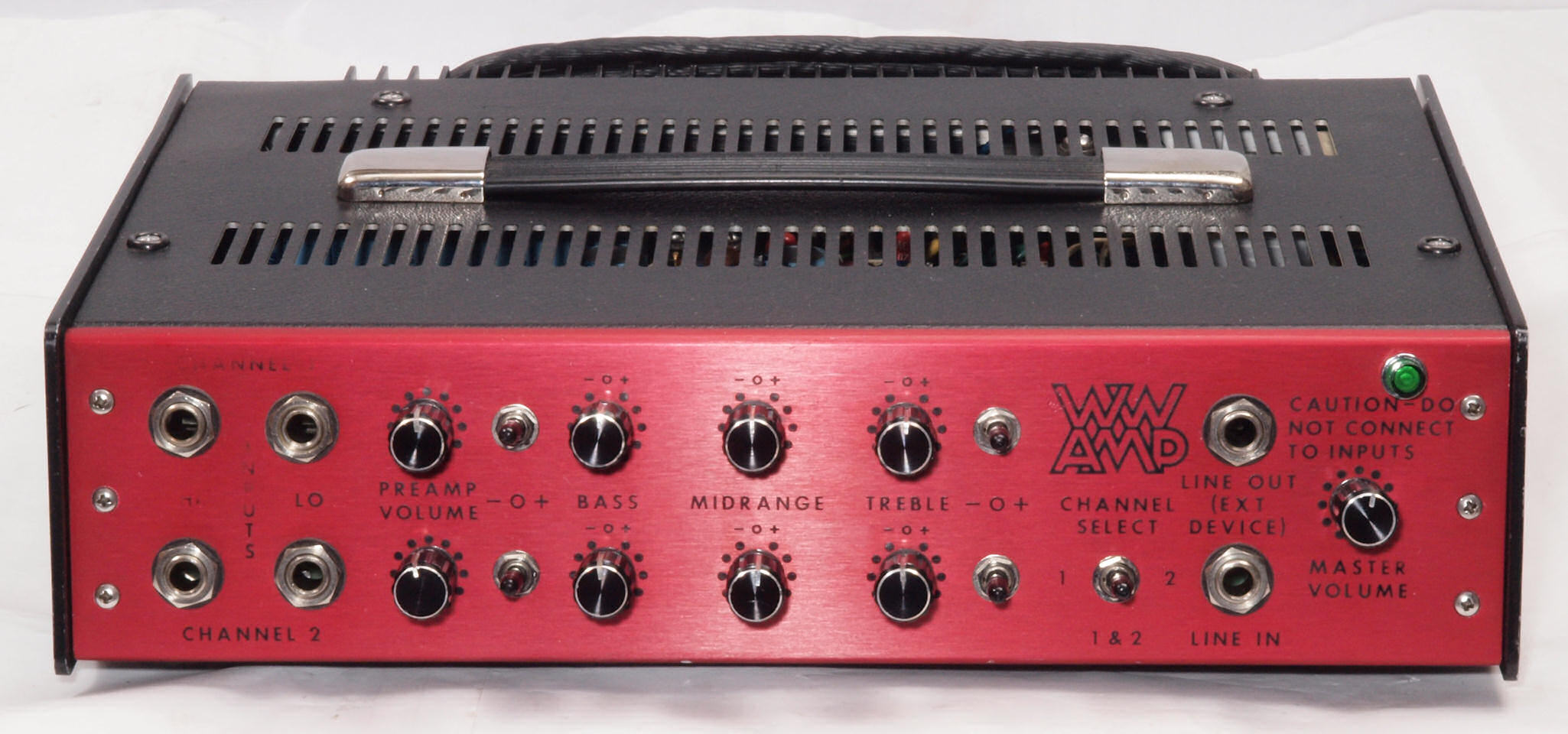

Ａ１１．　点検中　前から見る

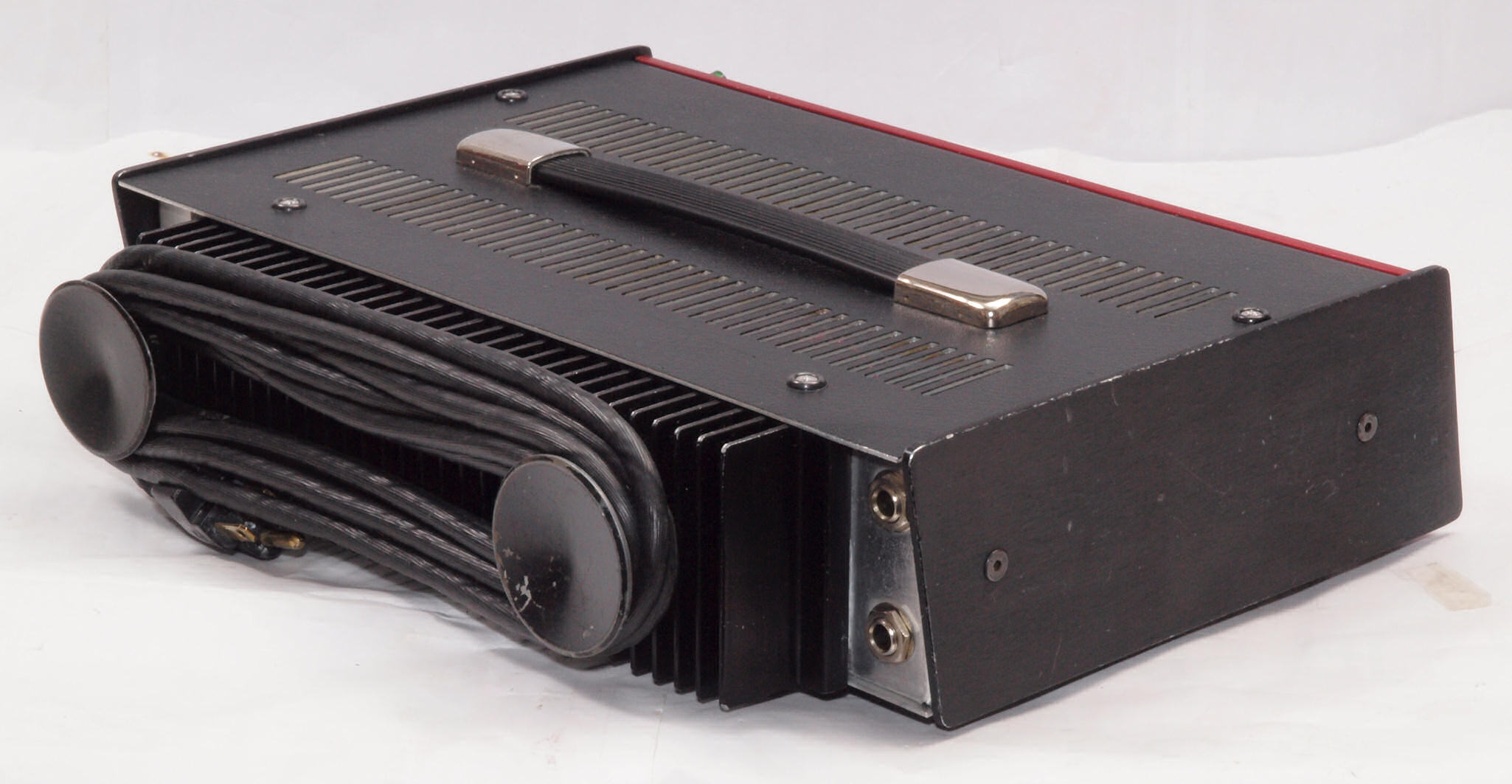

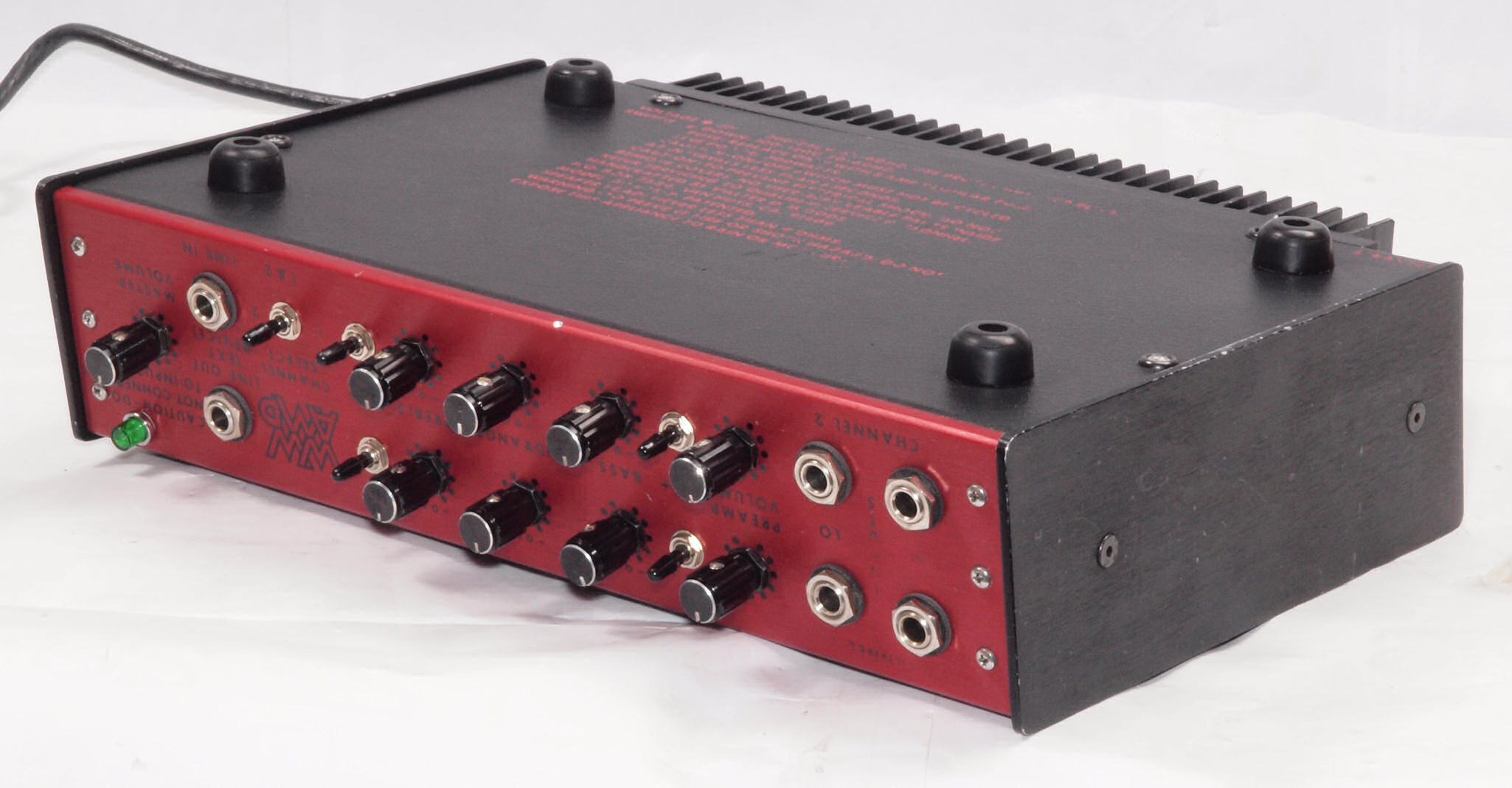

Ａ１２．　点検中　前右から見る

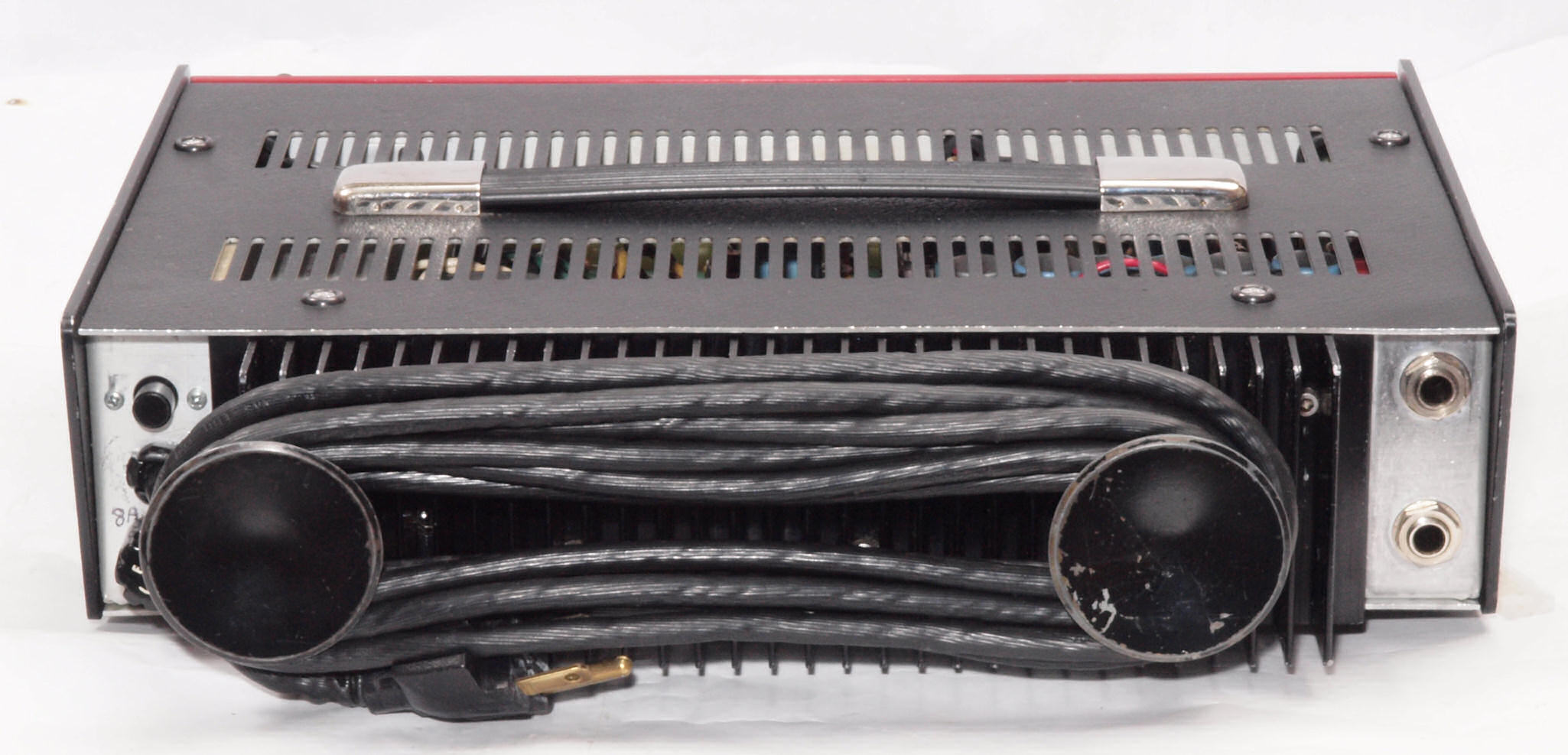

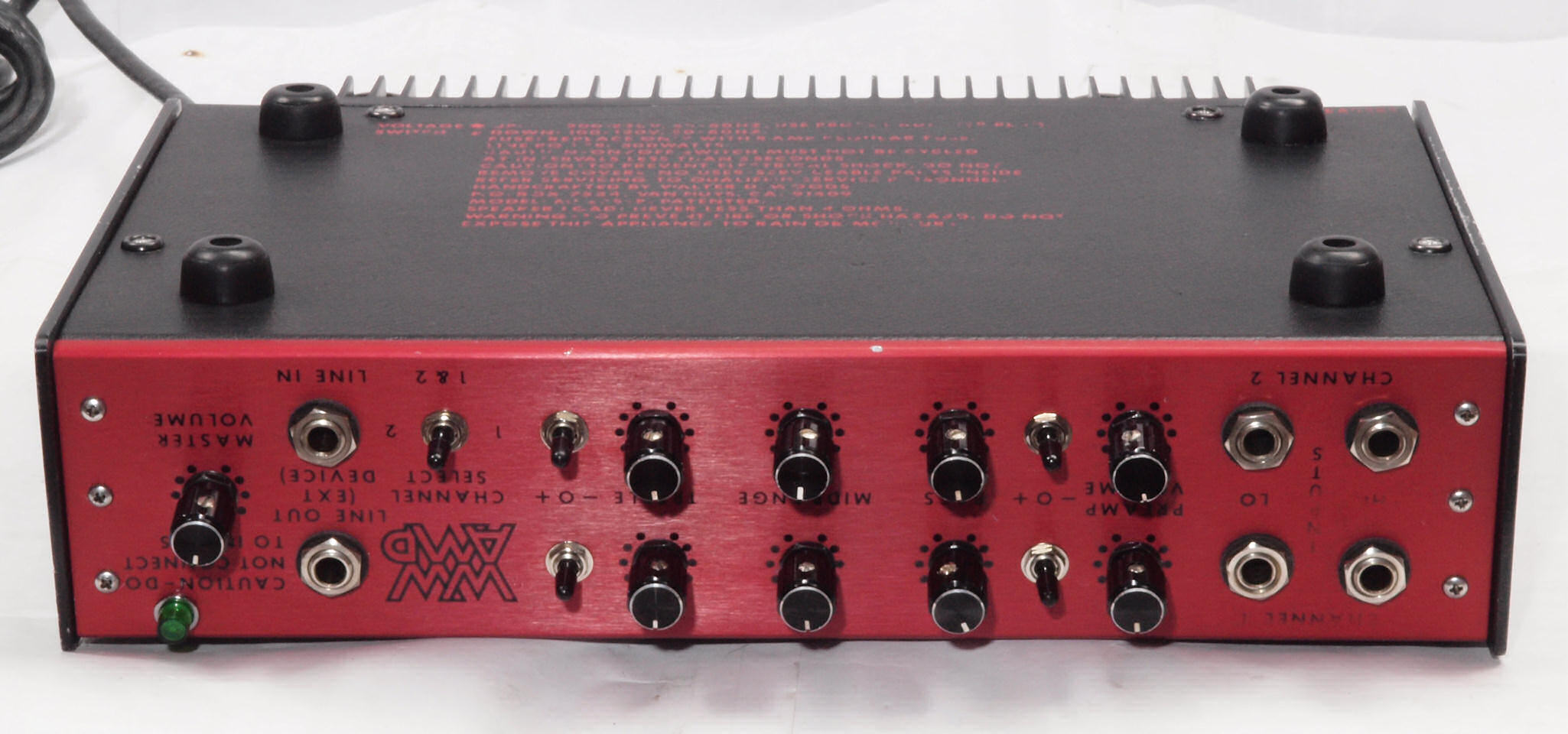

Ａ１３．　点検中　後から見る
Ａ１４．　点検中　後左から見る

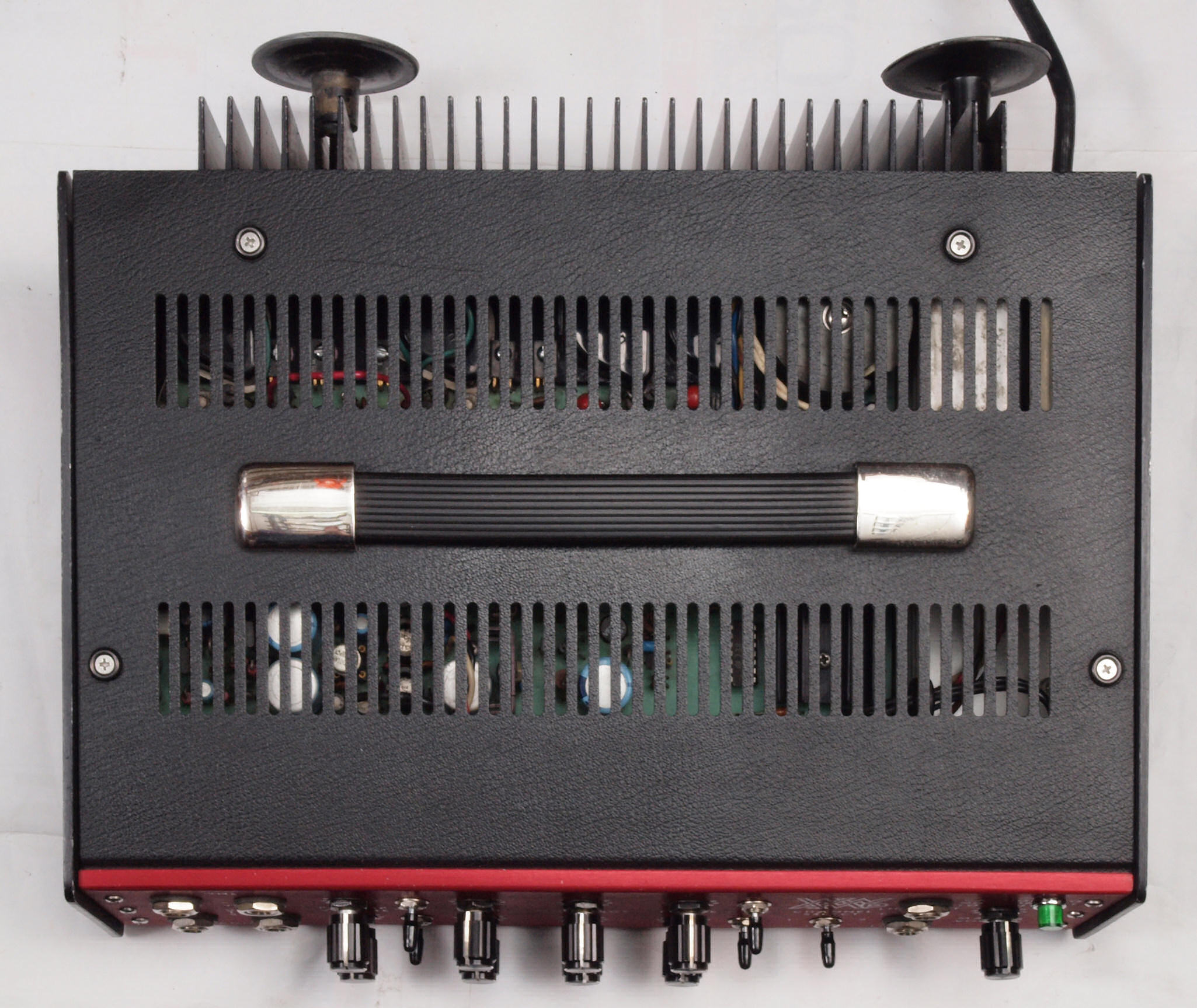

Ａ２１．　点検中　上から見る

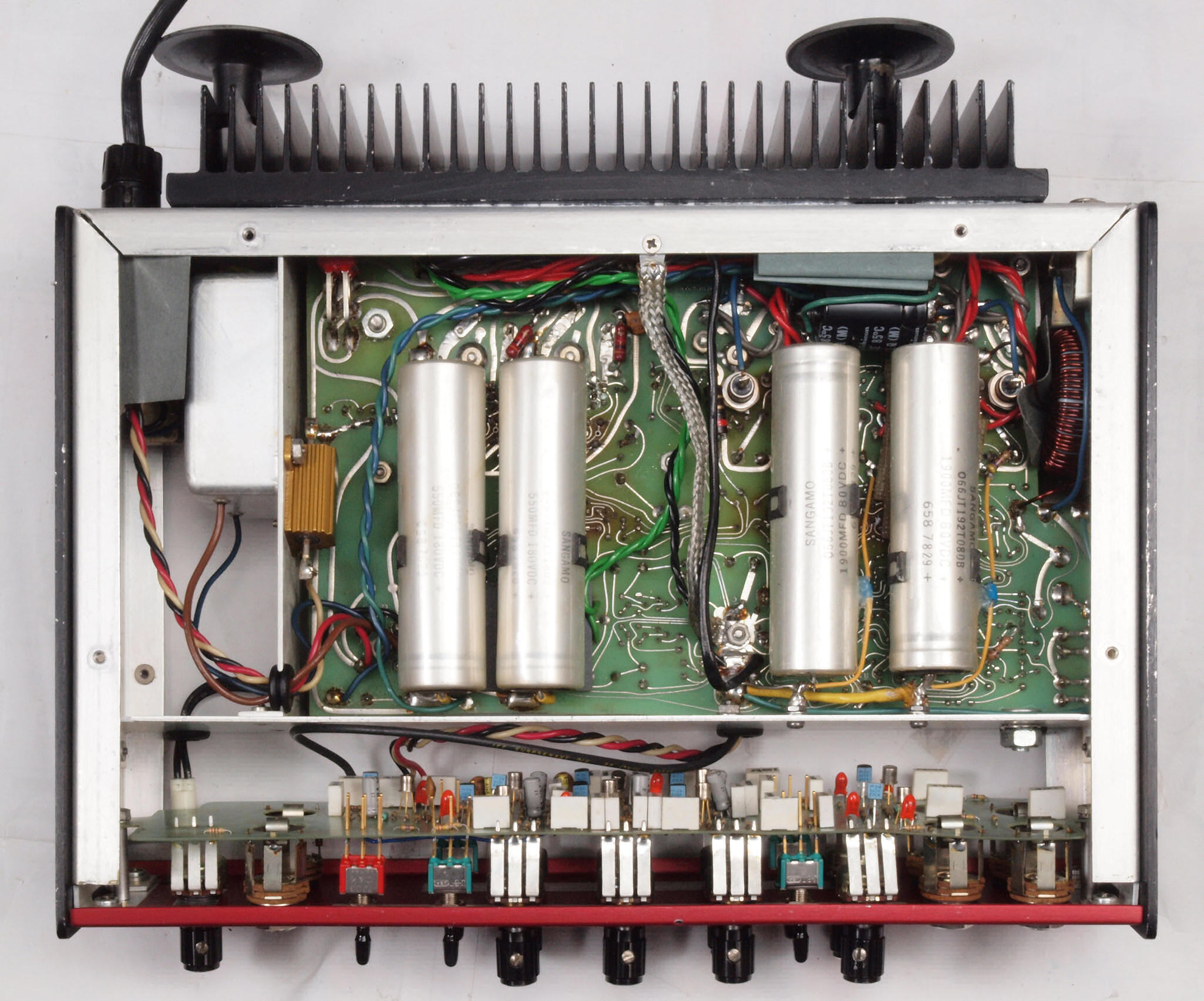

Ａ２２．　点検中　上下蓋取り、上から見る。

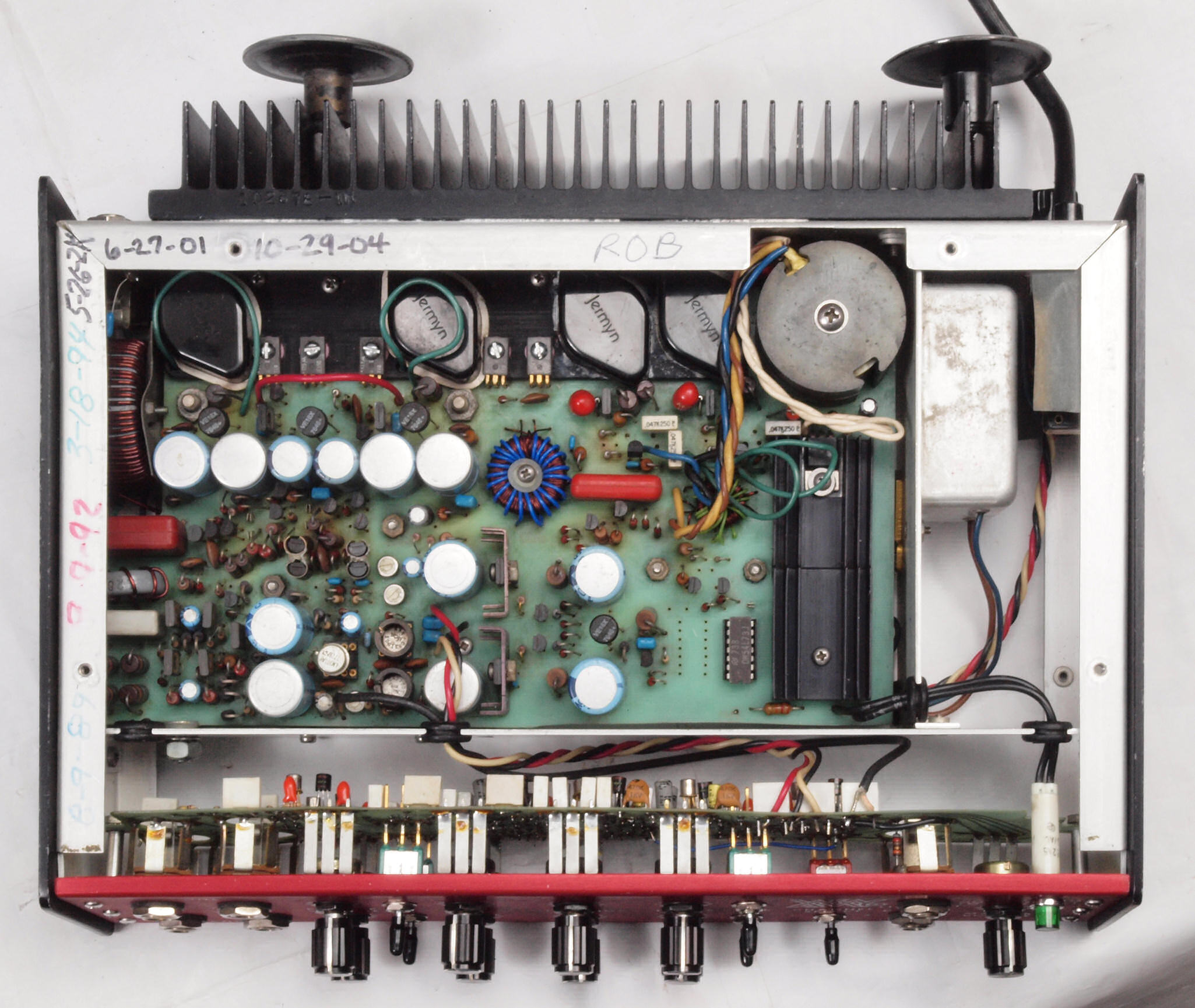

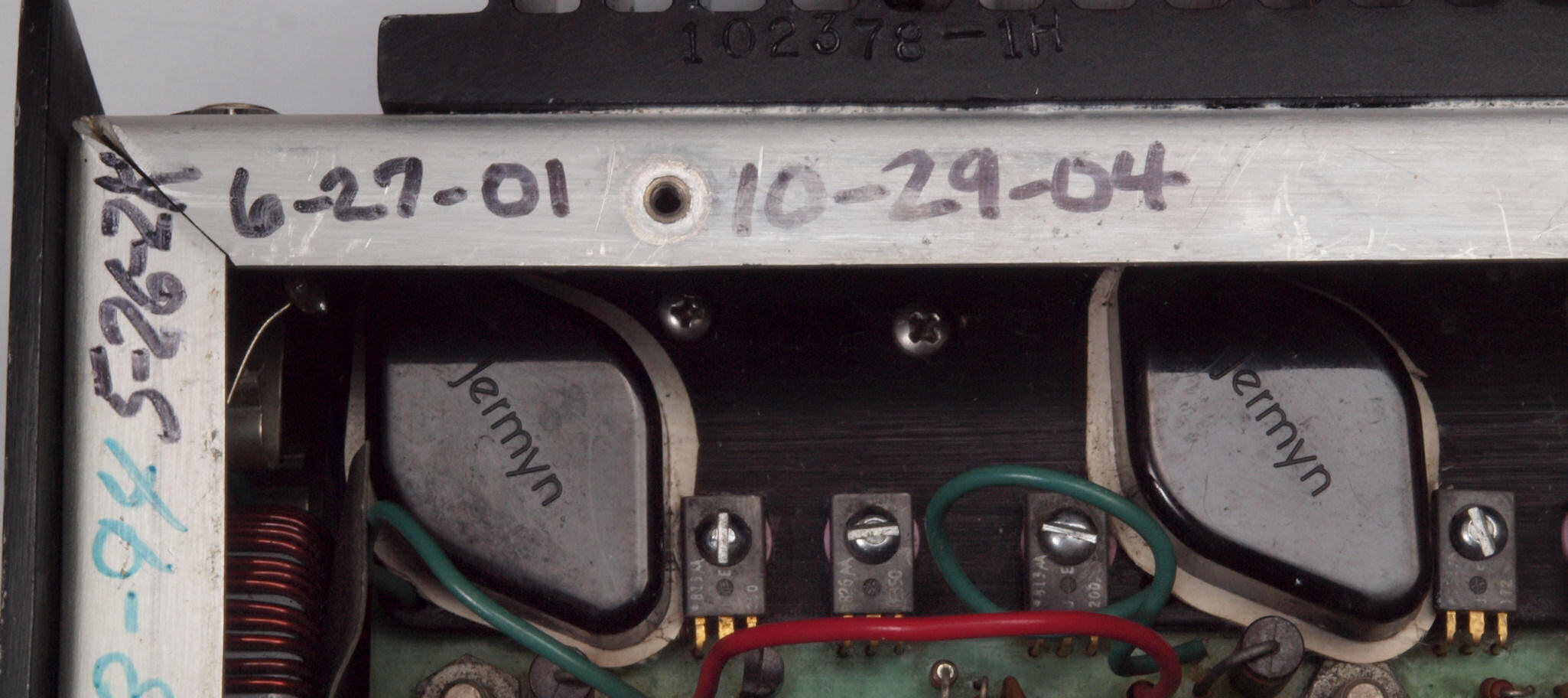

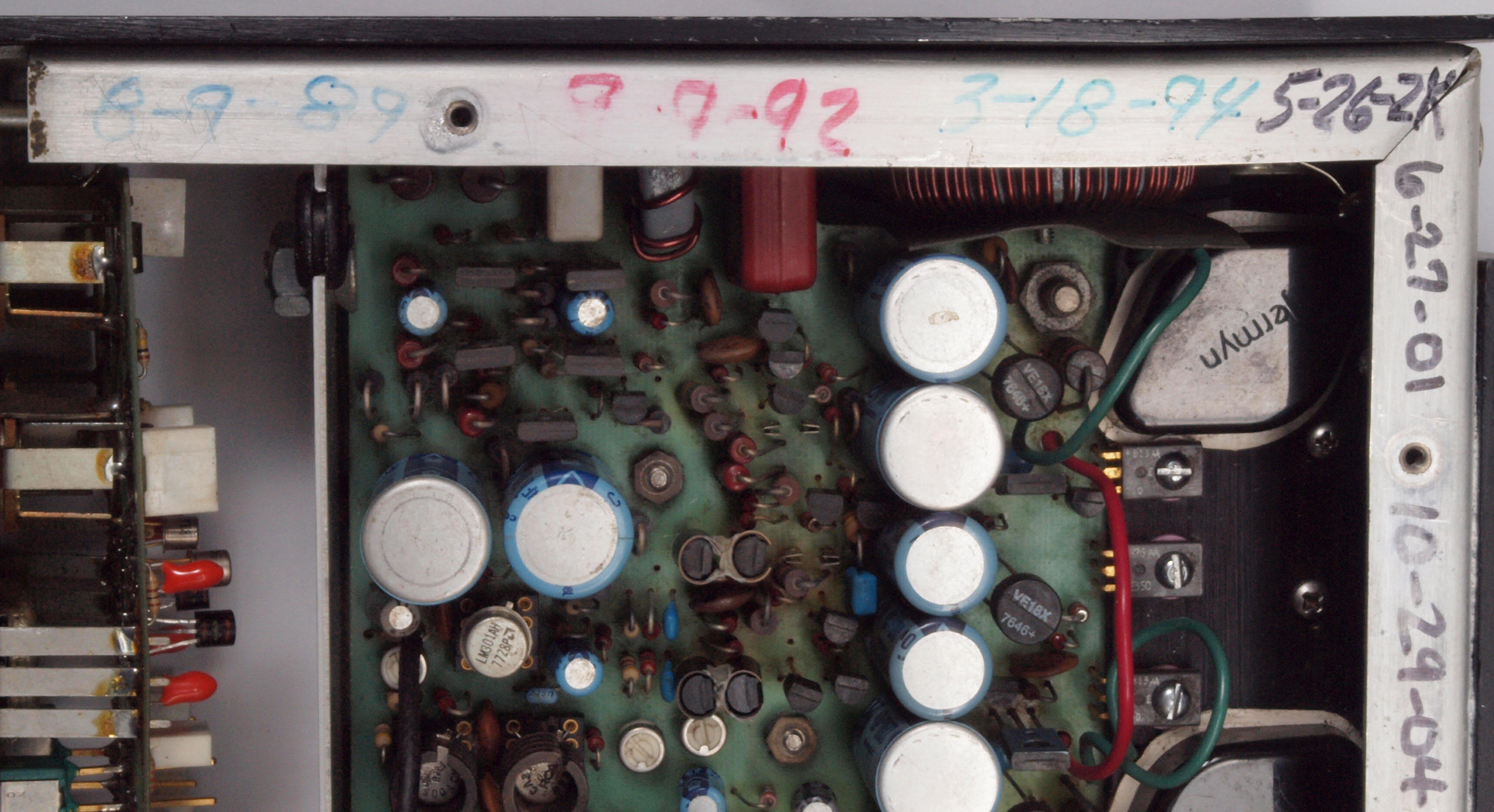

Ａ２３．　点検中　上下蓋取り、上から見る。 修理履歴１９８９／８／９、　１９９２／８／８、　１９９４／３／１８、　２０００／５／２６、　２００１／６／２７、　２００４／１０／２９
Ａ３１．　点検中　下前から見る
Ａ３２．　点検中　下前左から見る

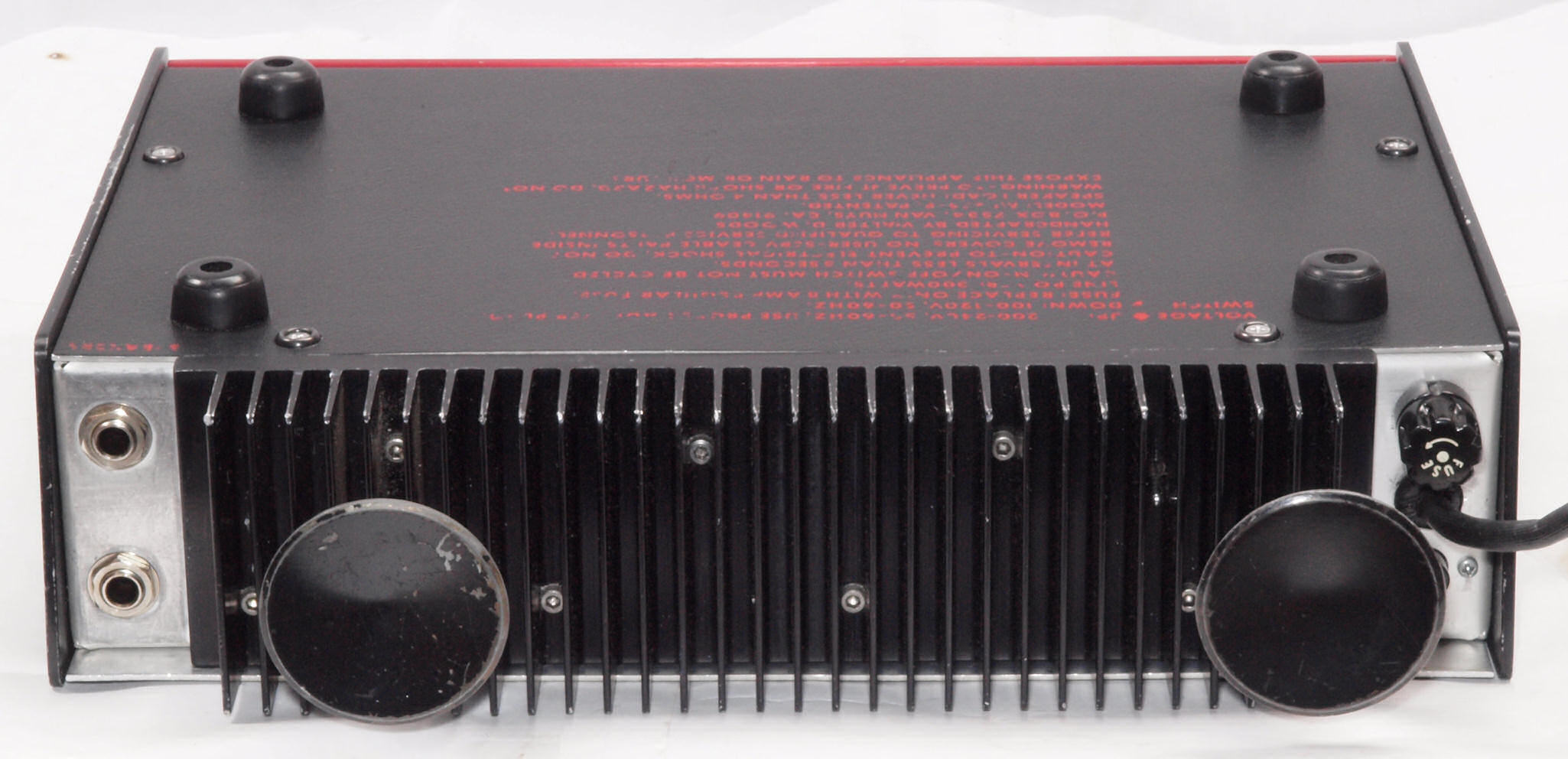

Ａ３３．　点検中　下後から見る
Ａ３４．　点検中　下後右から見る

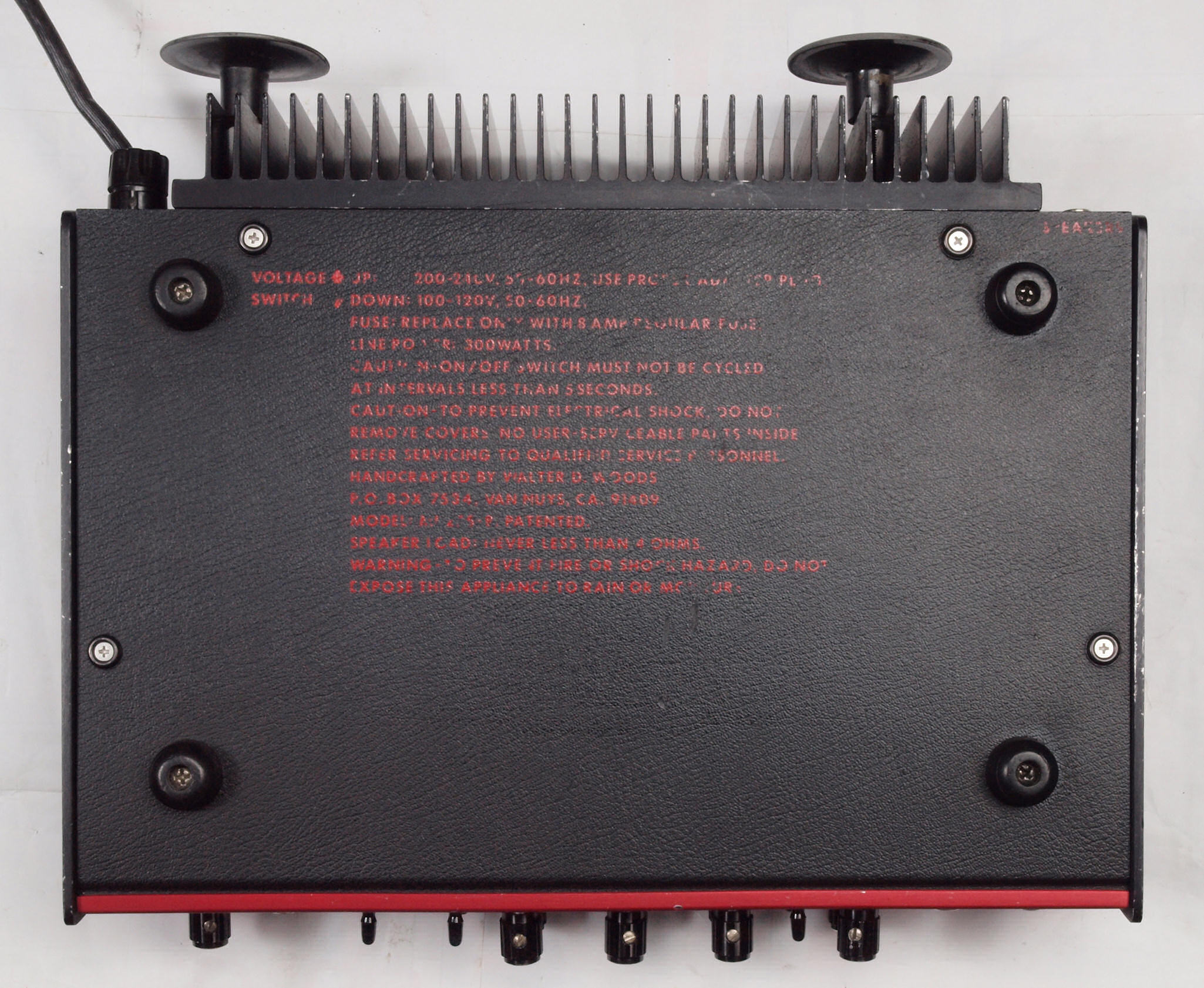

Ａ４１．　点検中　下から見る
Ａ４２．　点検中　上下蓋を取り、下から見る。
Ｃ．　修理状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。

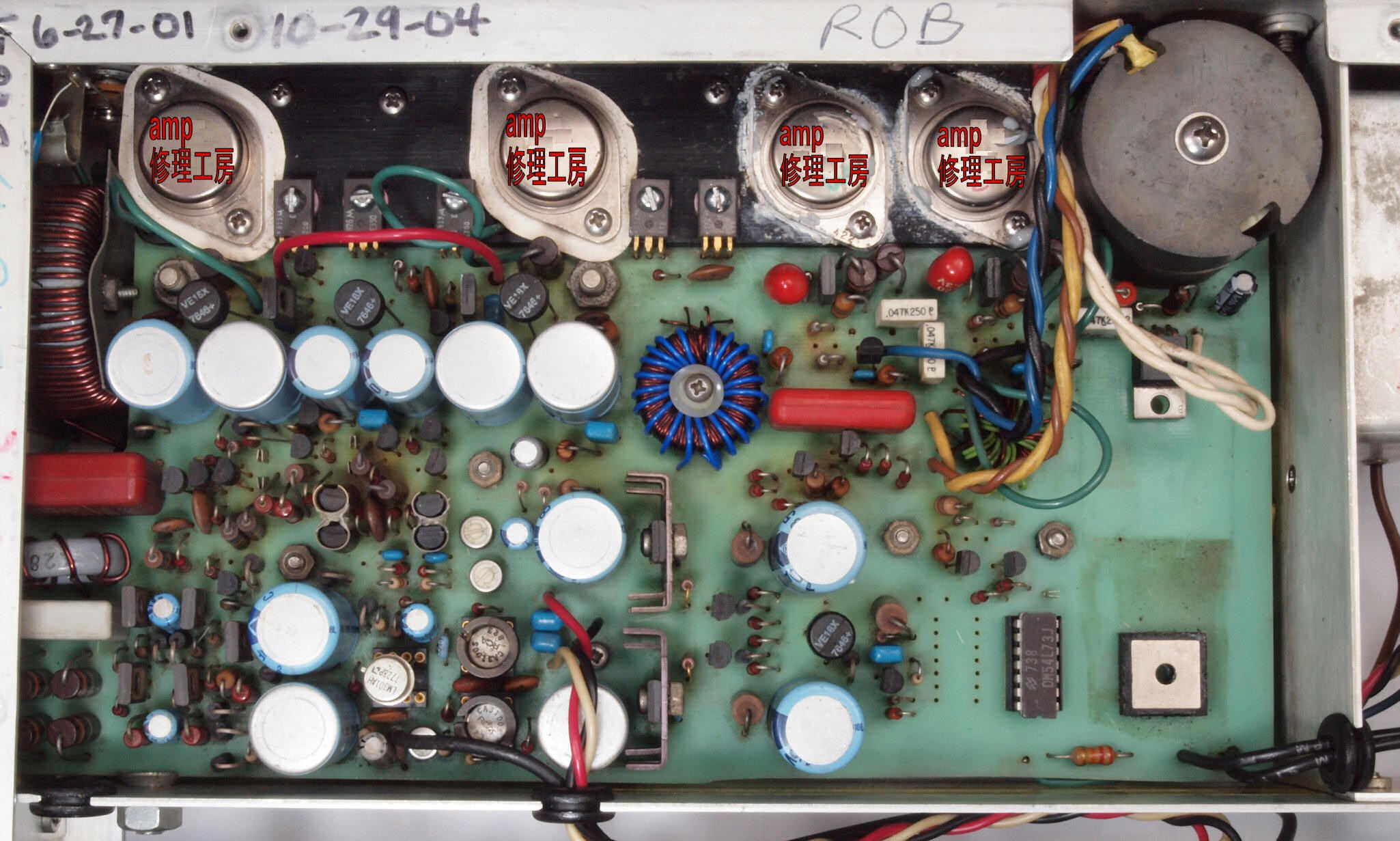

Ｃ１１．　修理中　メインＡＭＰ基板

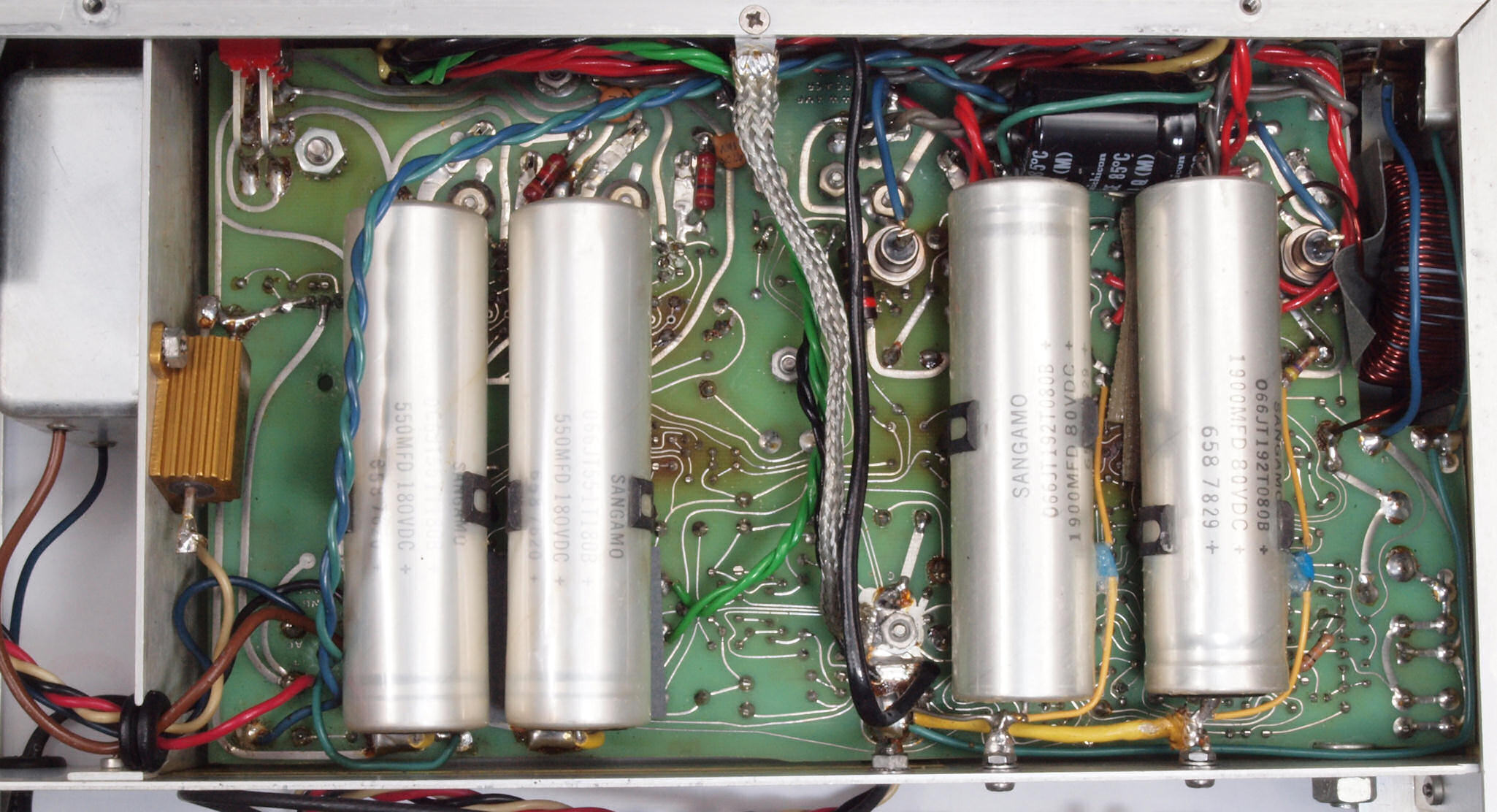

Ｃ１３．　修理中　メインＡＭＰ基板裏

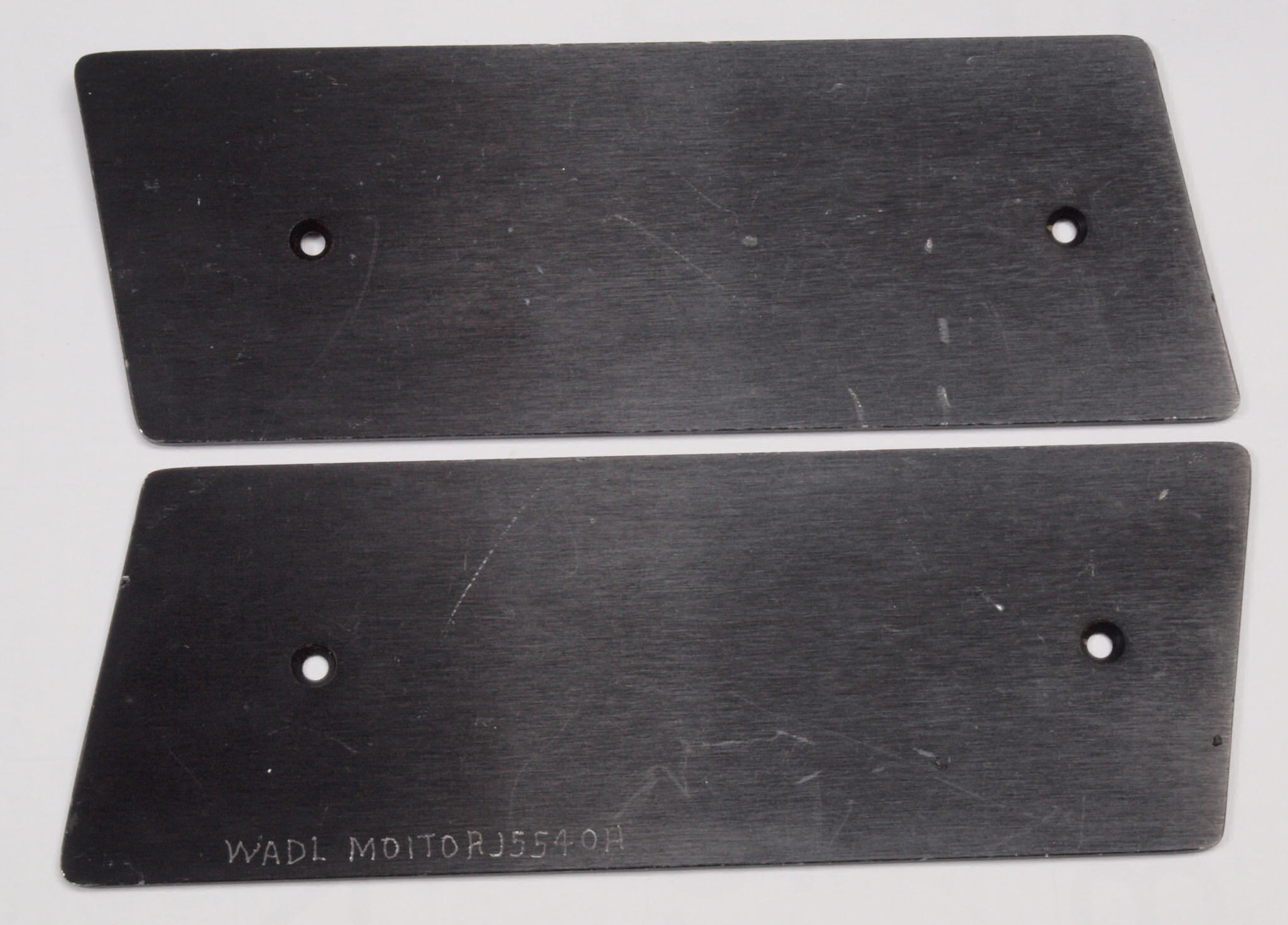

Ｃ２１．　修理前　左右パネル
Ｃ２２．　修理（塗装）後　左右パネル

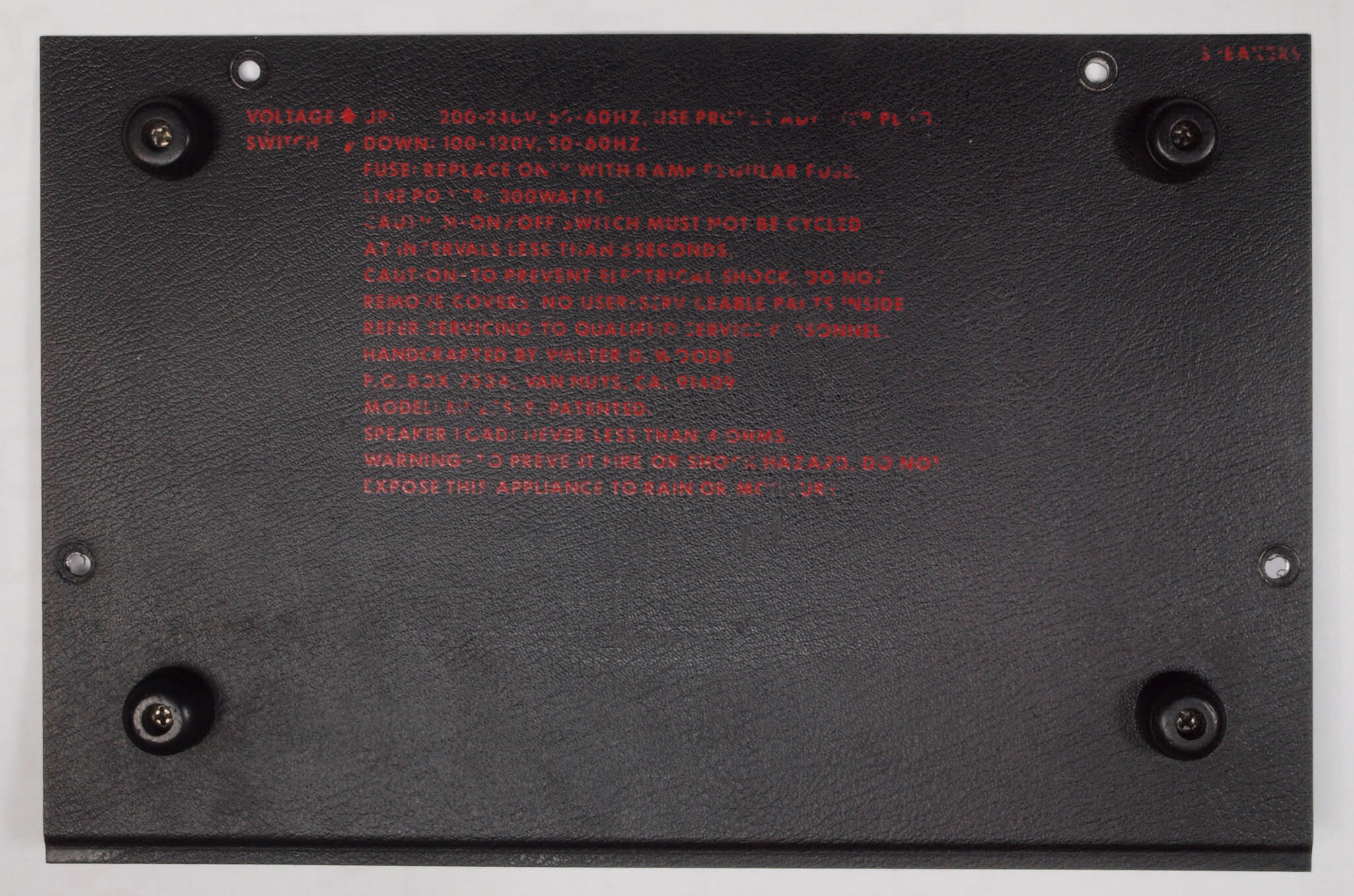

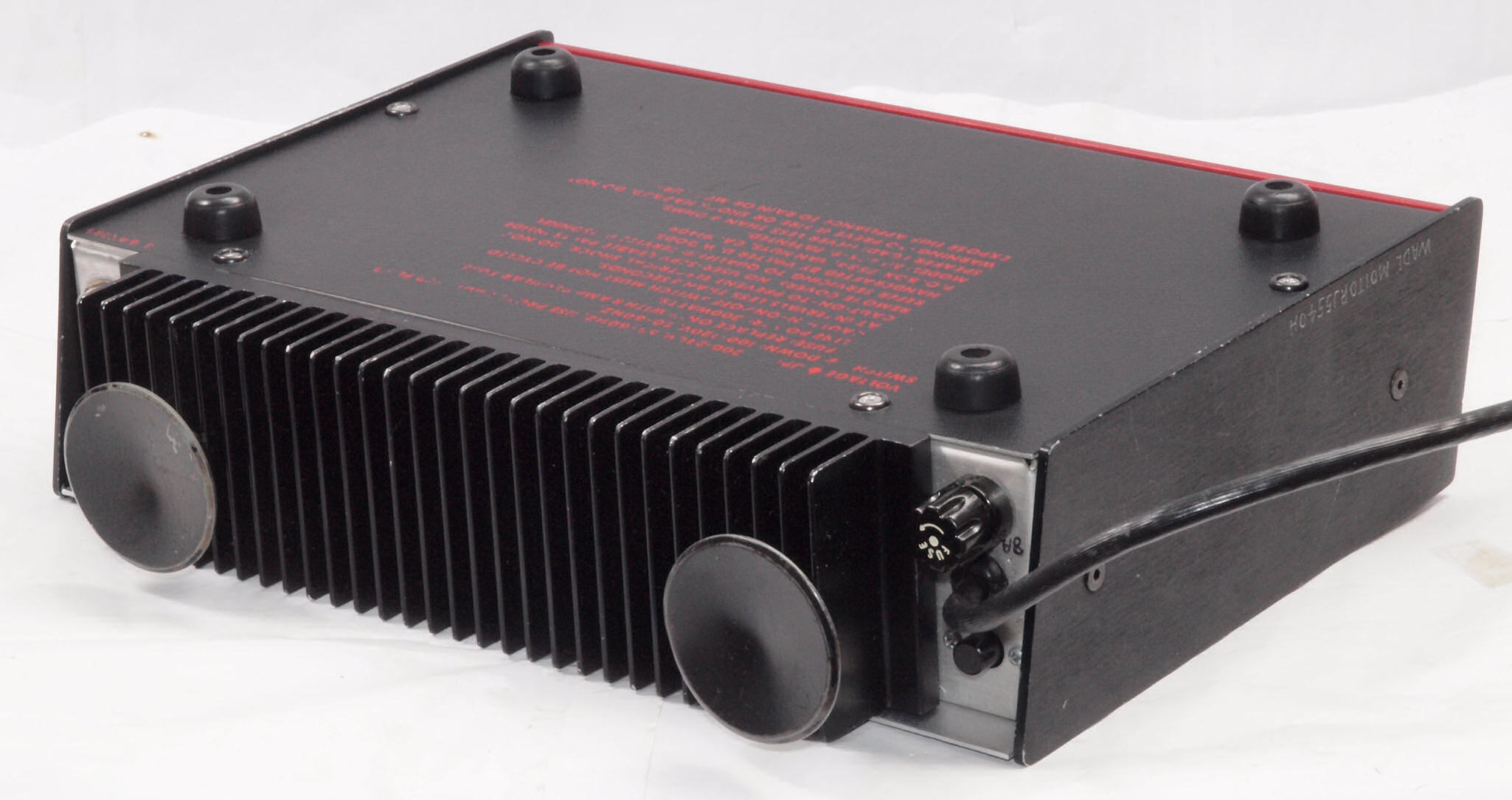

Ｃ３１．　修理前　下蓋。これ以上文字が消えないように透明塗装する。
Ｃ３２．　修理（塗装）後　下蓋
Ｃ４１．　修理前　上から見る
Ｃ４２．　修理前　下から見る
Ｅ．　調整・測定。　画像をクリックすると、大きく（横幅2050ドット）表示されます。
Ｅ０．　出力、歪み調整・測定、電源電圧は１００Ｖにて測定
　　　　「見方」。
　　　中、　ＳＰ出力を「Audio Analyzer　Ｐａｎａｓｏｎｉｃ　ＶＰ−７７２３Ｂ」により測定。
　　　　　　　　　表示ＬＥＤ、　左端＝メモリーＮｏ、　中左＝周波数測定、　中右＝出力電圧測定、　右端＝歪み率測定。
　　　右端、　ＶＰ−７７２３Ｂの基本波除去出力を「ｏｗｏｎ　ＳＤＳ６０６２（２００ＭＨＺ）」で「ＦＦＴ分析」表示。
　　　左端、　オーディオ発振器　ＶＰ−７２０１Ａ　より５０Ｈｚ〜１００ｋHｚの信号を出し（歪み率＝約０．００３％）、ATT＋分配器を通し、ＡＭＰに入力。
　　　よって、ダイアル設定出力レベルより低くなります。測定機器の仕様や整備の様子はこちら、「ＶＰ−７７２３Ｂ」「ＶＰ−７２０１Ａ」。 FFT画面の見方はこちら。
Ｅ１．　２０Ｈｚ、ＳＰ出力電圧４０Ｖ＝２００Ｗ出力　０．７６％歪み。これ以上入力すると歪みが増し、出力も増す。
Ｅ２．　５０Ｈｚ、ＳＰ出力電圧４０Ｖ＝２００Ｗ出力　０．５６％歪み。
Ｅ３．　１００Ｈｚ、ＳＰ出力電圧４０Ｖ＝２００Ｗ出力　０．６１％歪み。
Ｅ４．　５００Ｈｚ、ＳＰ出力電圧４０Ｖ＝２００Ｗ出力　０．６１％歪み。
Ｙ．　ユーザー宅の設置状況。　画像をクリックすると、大きく（横幅2050ドット）表示されます。
Ｙ１．　設置状況、　全体を見る。
Ｓ．　ＷＡＬＴＥＲ　ＷＯＯＤＳ　ＭＩ−２２５　８　仕様

WALTER WOODS／ＭＩ-２２５　８

  • 4 Channel, 300 Watt Amplifier 1994
  • Dimension; 311W: 85H: 196D mm
　　　 　　　　　　　　　　　　　　　　　　mi-225_i
