| Tube Tester Ｈｉｃｋｏｋ ＴＶ−２Ｂ／Ｕ 備品修理記録 |
| Ａ． 修理前の状況 平成２０年８月、YAHOOオークションにて１６８，０００円で購入。 Ｃ． 改造・修理・清掃状況 ロール（チャート）紙回転不良・ＭＴ９ピンソケット不良（オークション出品に記述無し） ＜＜詳しくはこちら参照＞＞ 電源コードを交換する プレートキャップ・グリッドキャップコードはコネクター式に変更 整流管「８３」・「６Ｘ４」をダイオードに置き換える トランス２個にそれぞれポリＳＷを取り付ける（１．５Ａで遮断する） Ｅ． 測定 ＥＥ． ＧＭ直読み最終校正・測定 ＥＦ． 高ＧＭ管、高出力管のＧＭ測定 Ｆ． 変更回路図 |

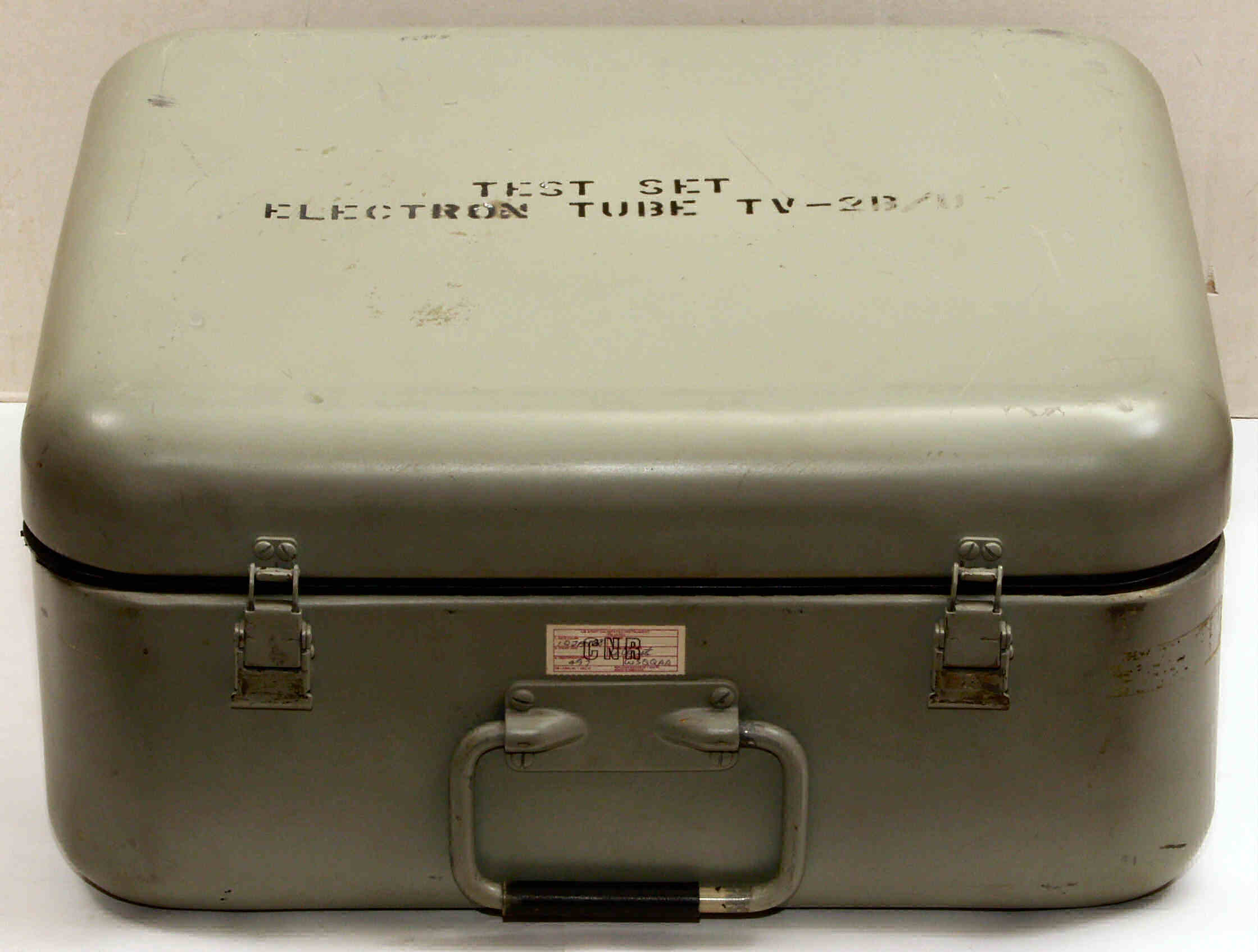

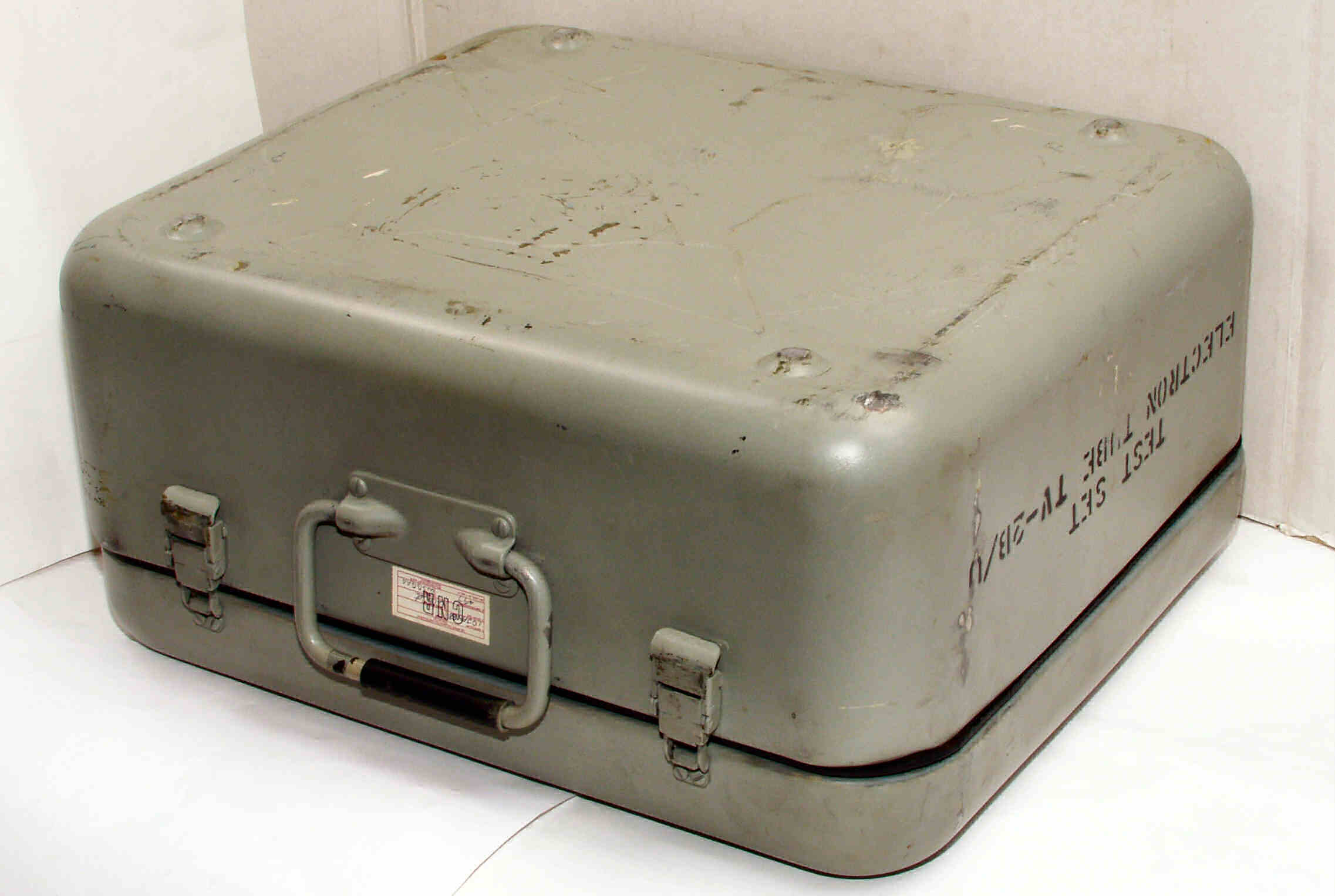

| Ａ． 修理前の状況 Ａ−１Ａ． 外観 前から見る |
 |
| Ａ−１Ｂ． 外観 後から見る |
 |
| Ａ−１Ｃ． 外観 下から見る |
 |

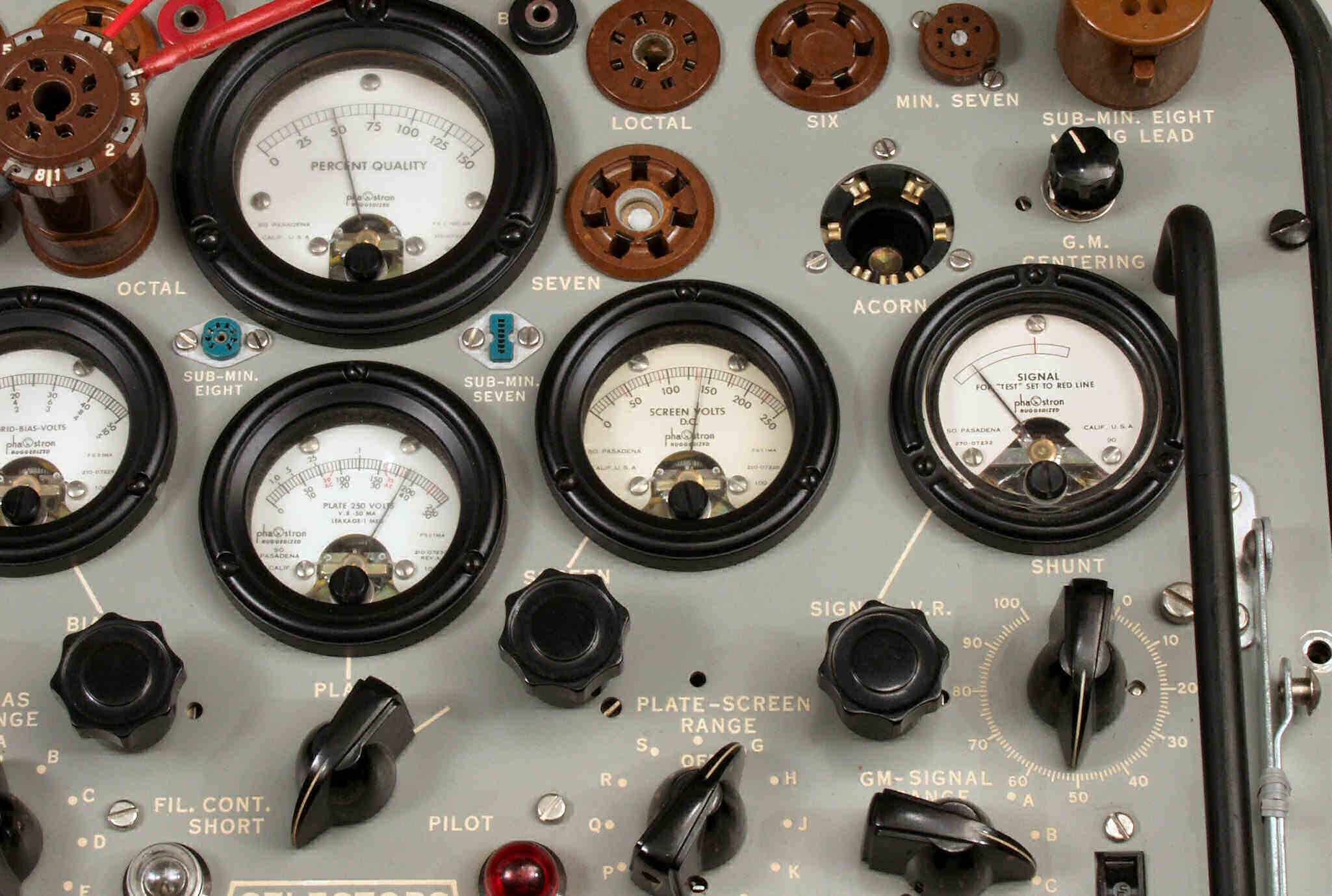

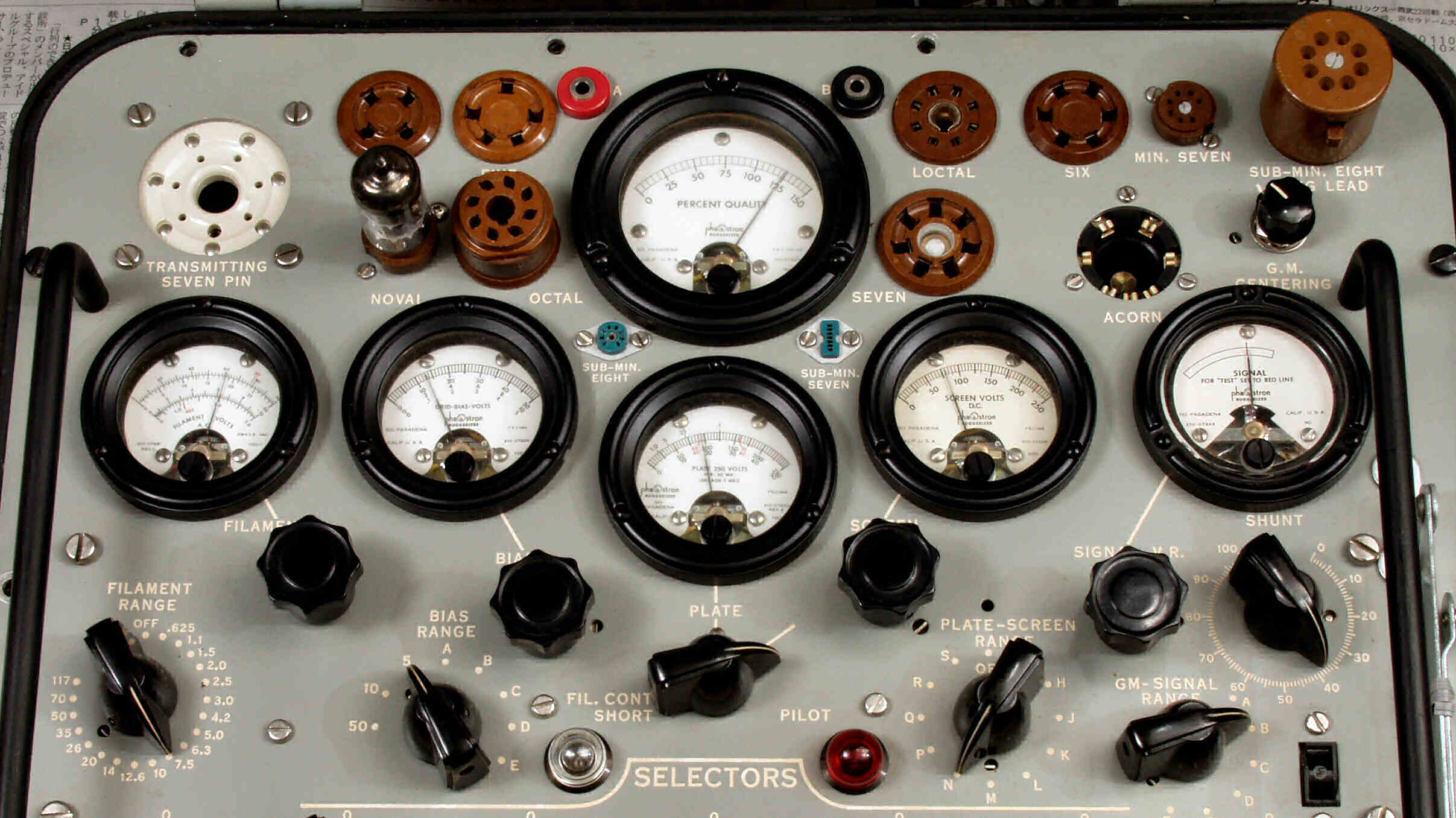

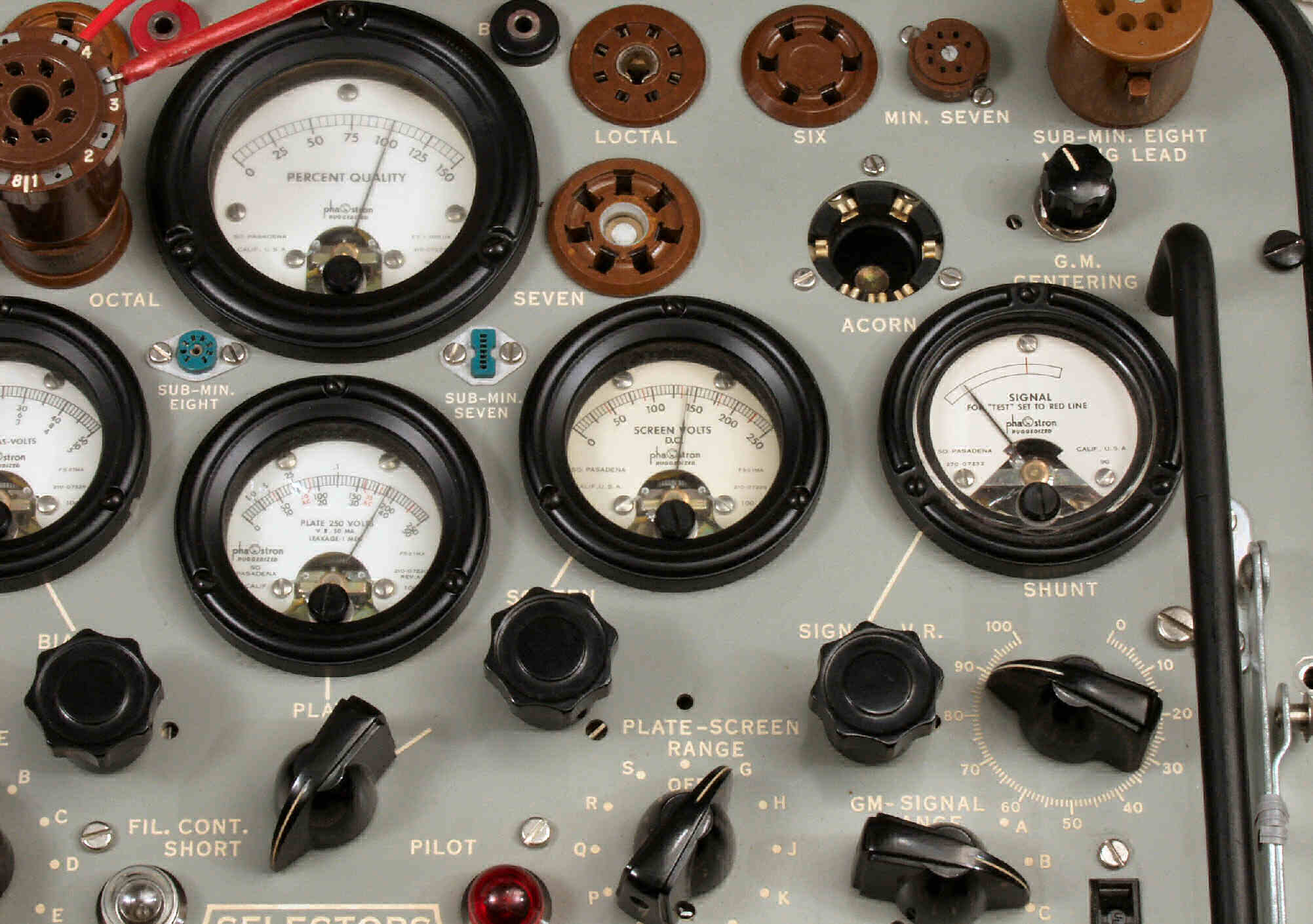

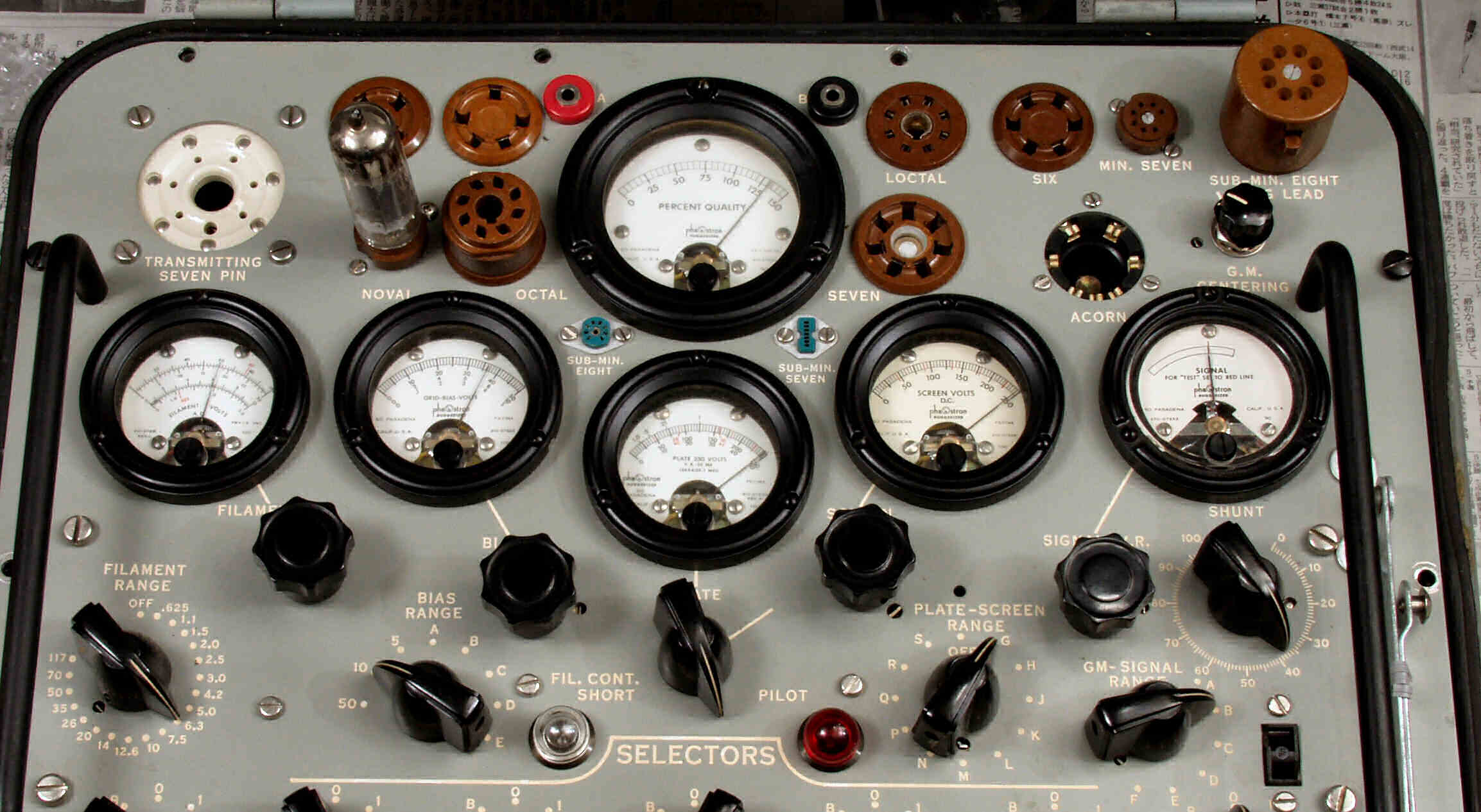

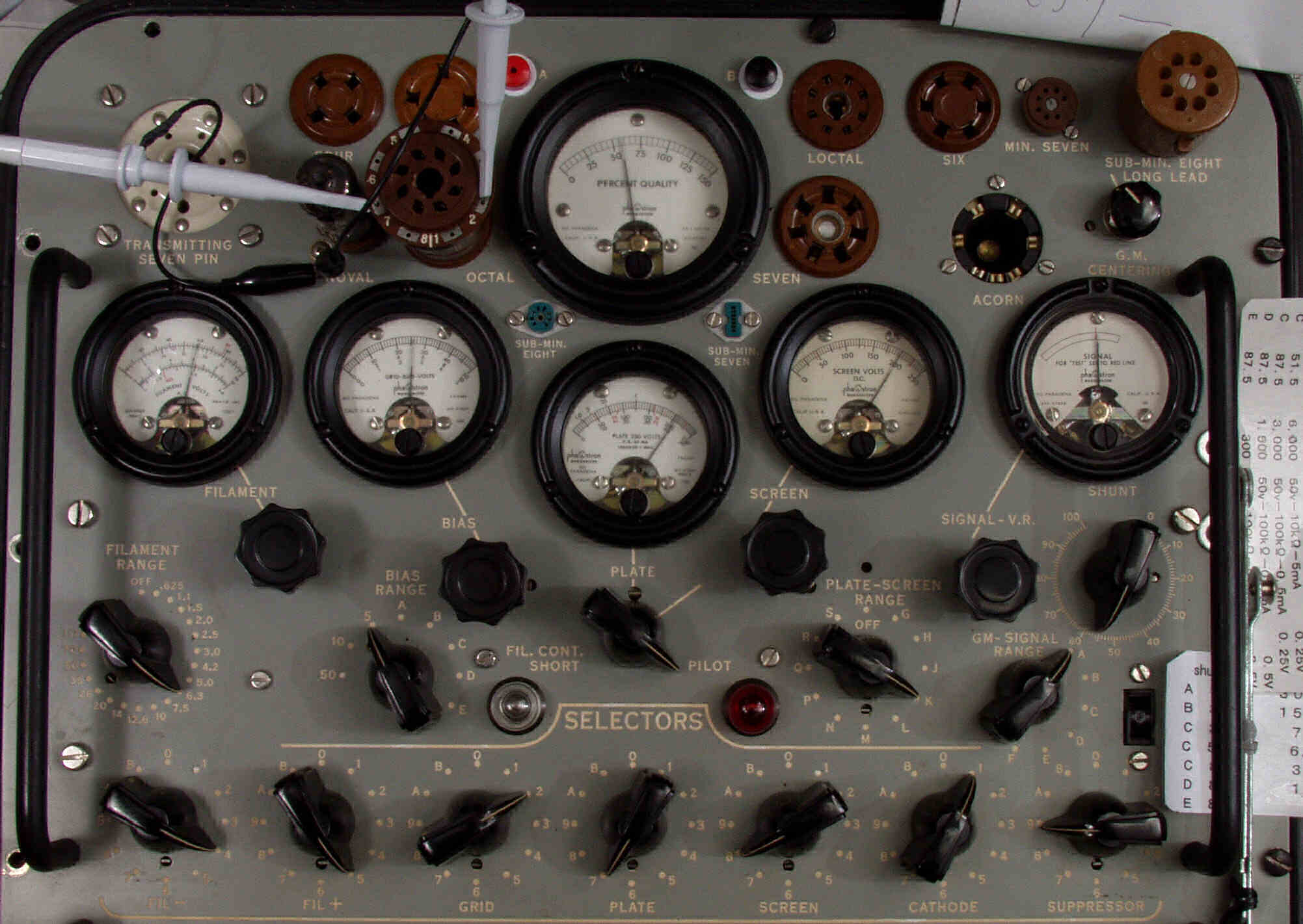

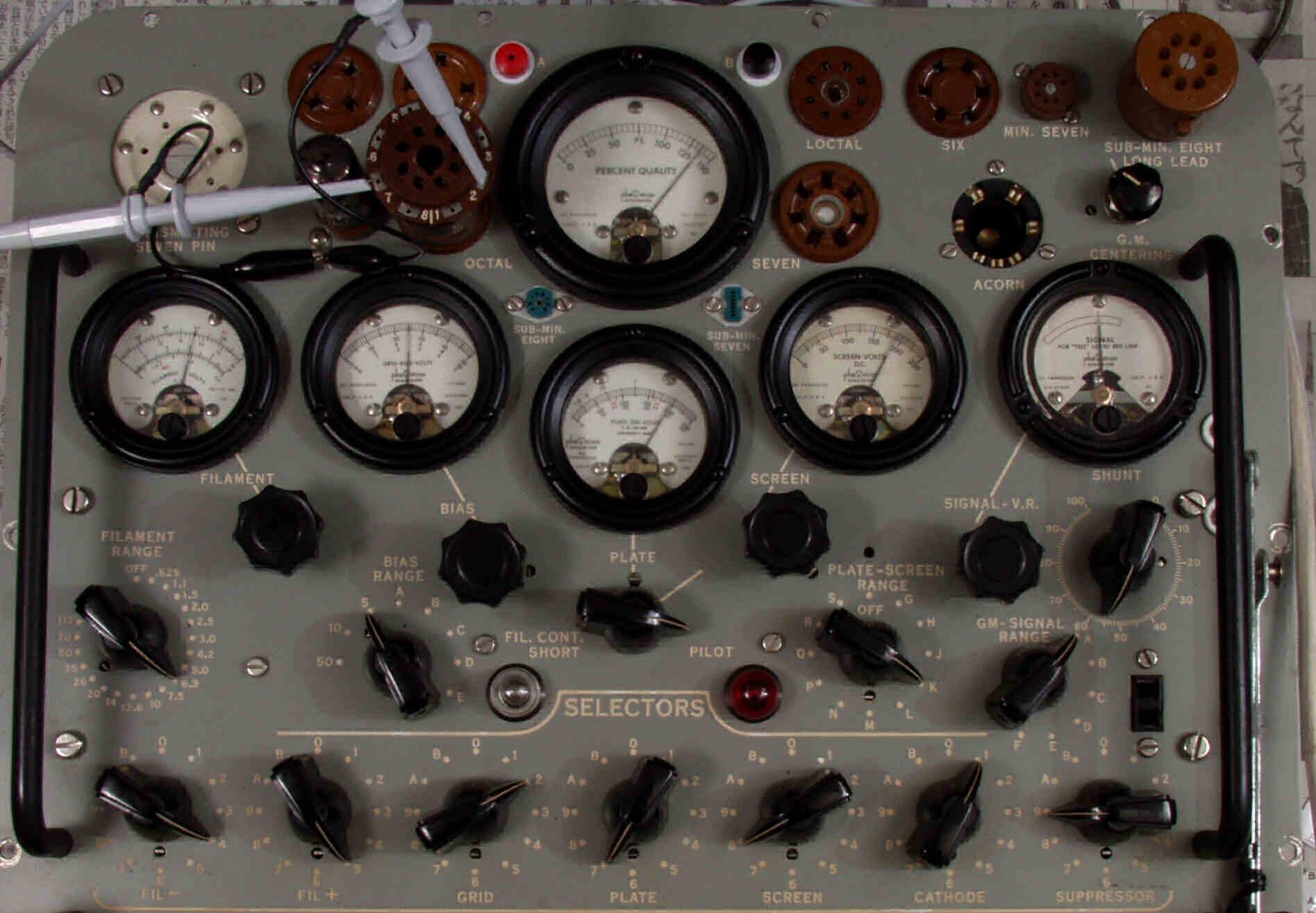

| Ａ−２Ａ． パネル |
 |
| Ａ−２Ｂ． 上蓋 |
 |

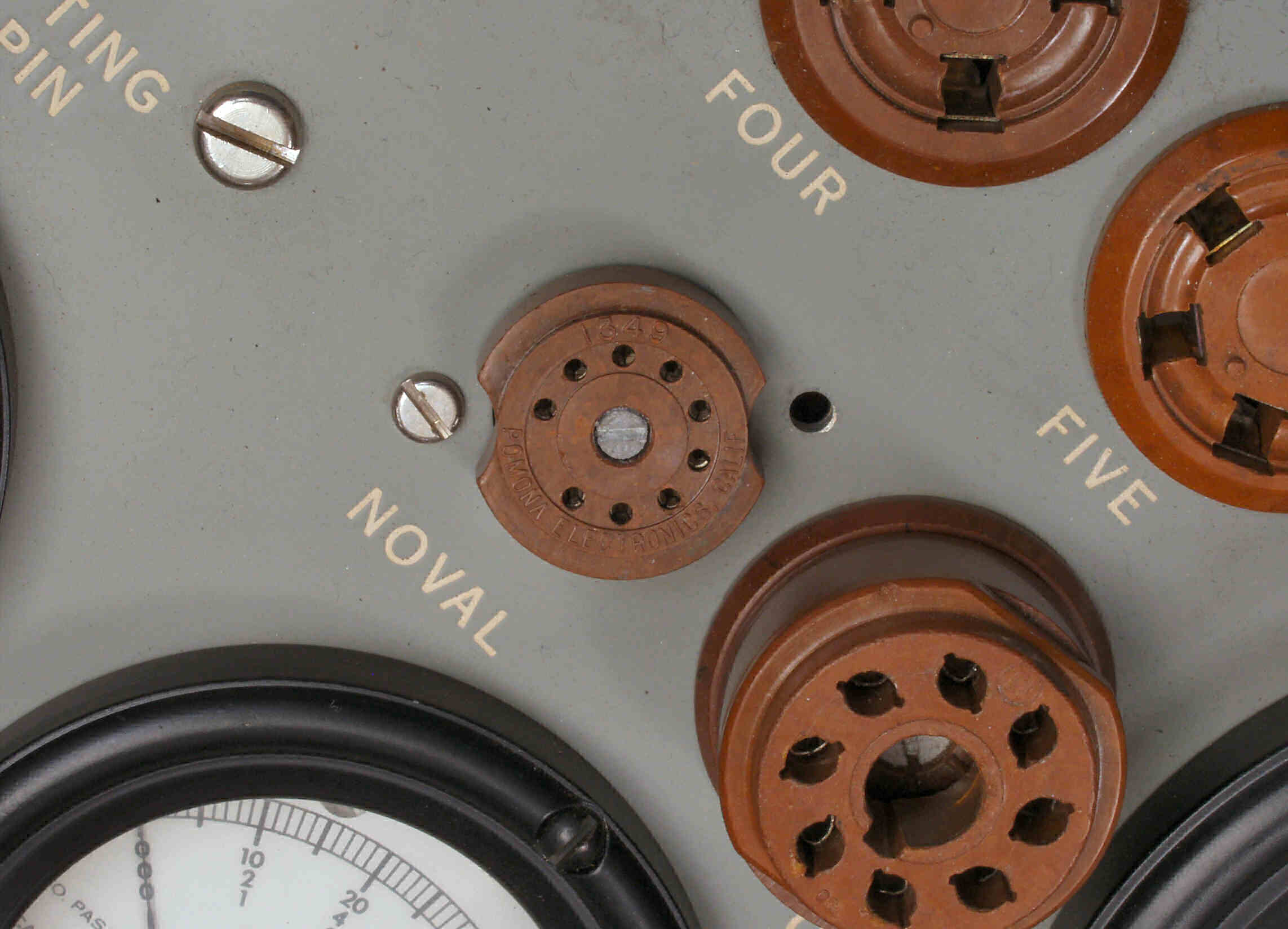

| Ａ−３Ａ． ＭＴ−９ピンソケットの止めネジが無い |
 |
| Ａ−４Ａ． ロール（チャート）紙回転不良 |
 |

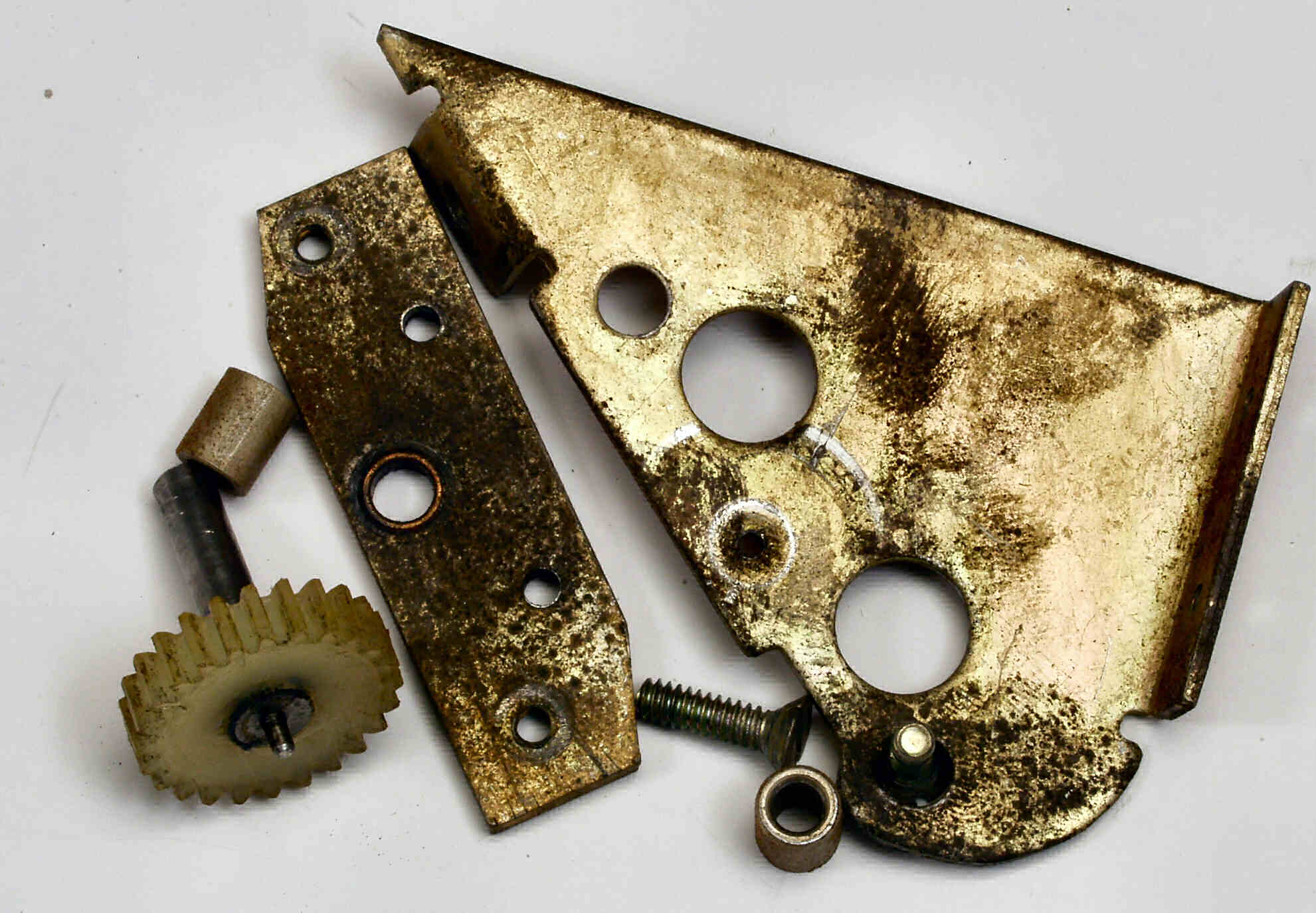

| Ａ−４Ｂ． 送り機構修理する |
 |

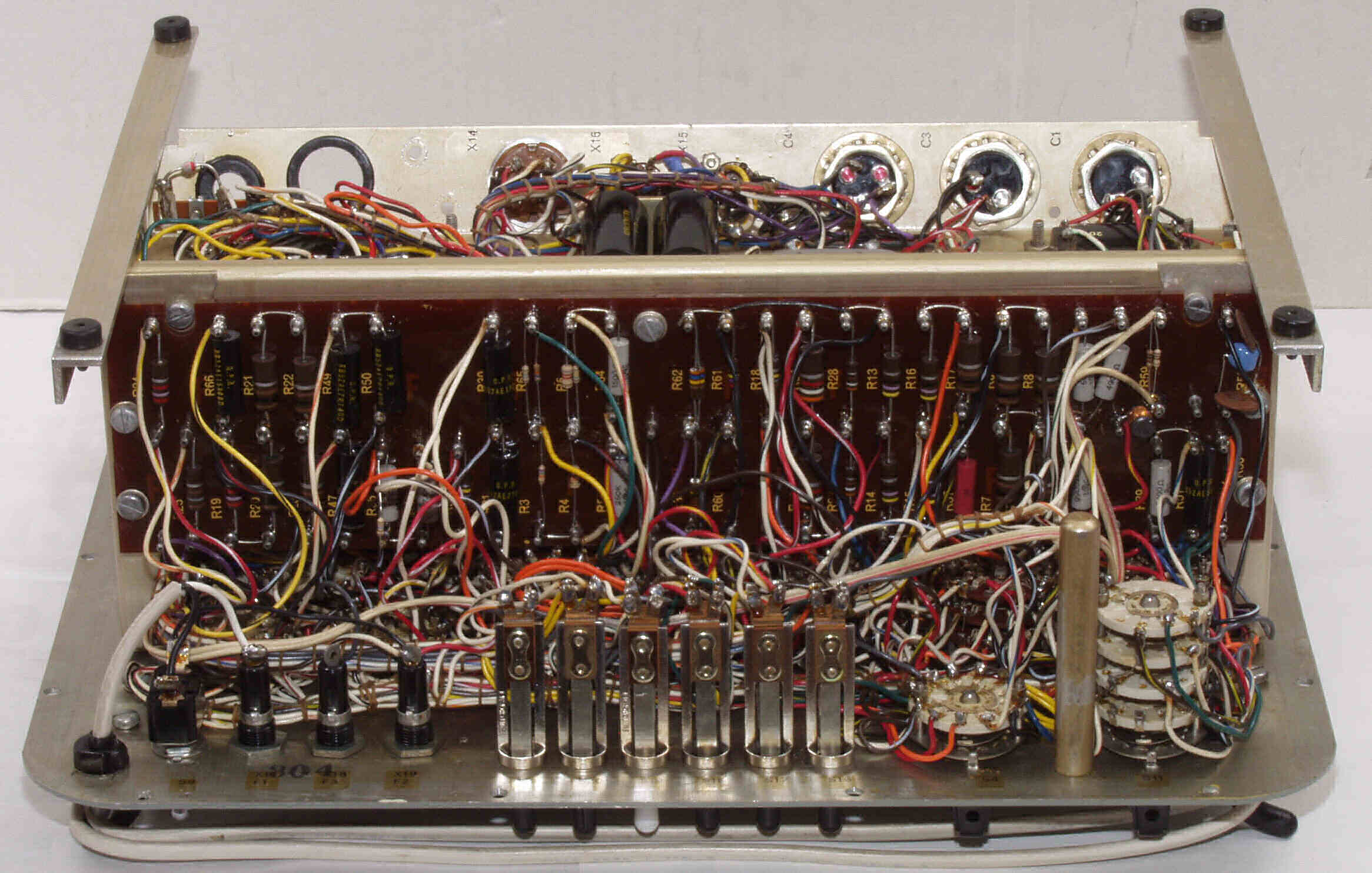

| Ａ−５Ａ． パネル裏、殆ど製作時のままで、手が入れてない。 |
 |

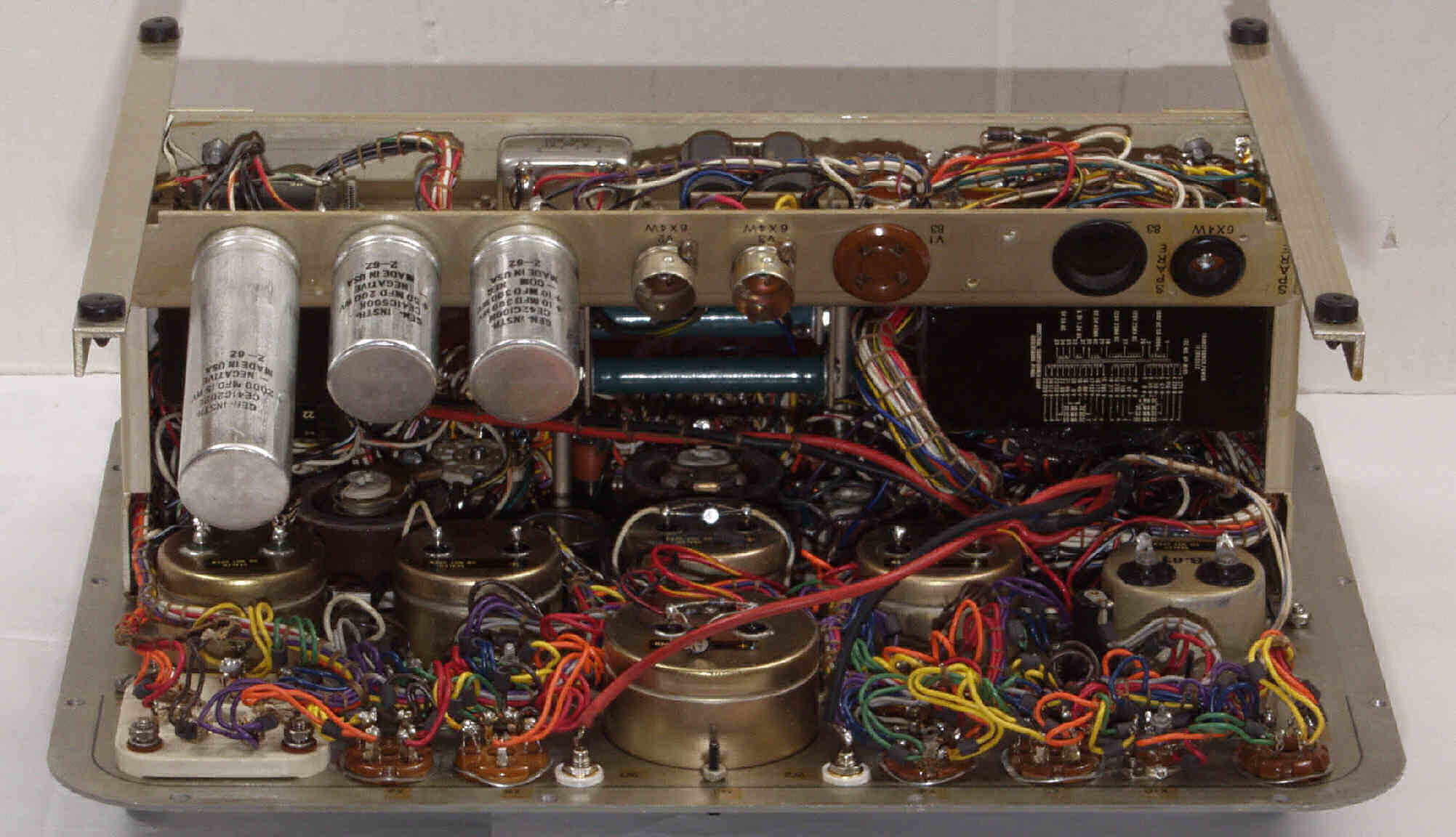

| Ａ−５Ｂ． パネル裏、下から見る |
 |

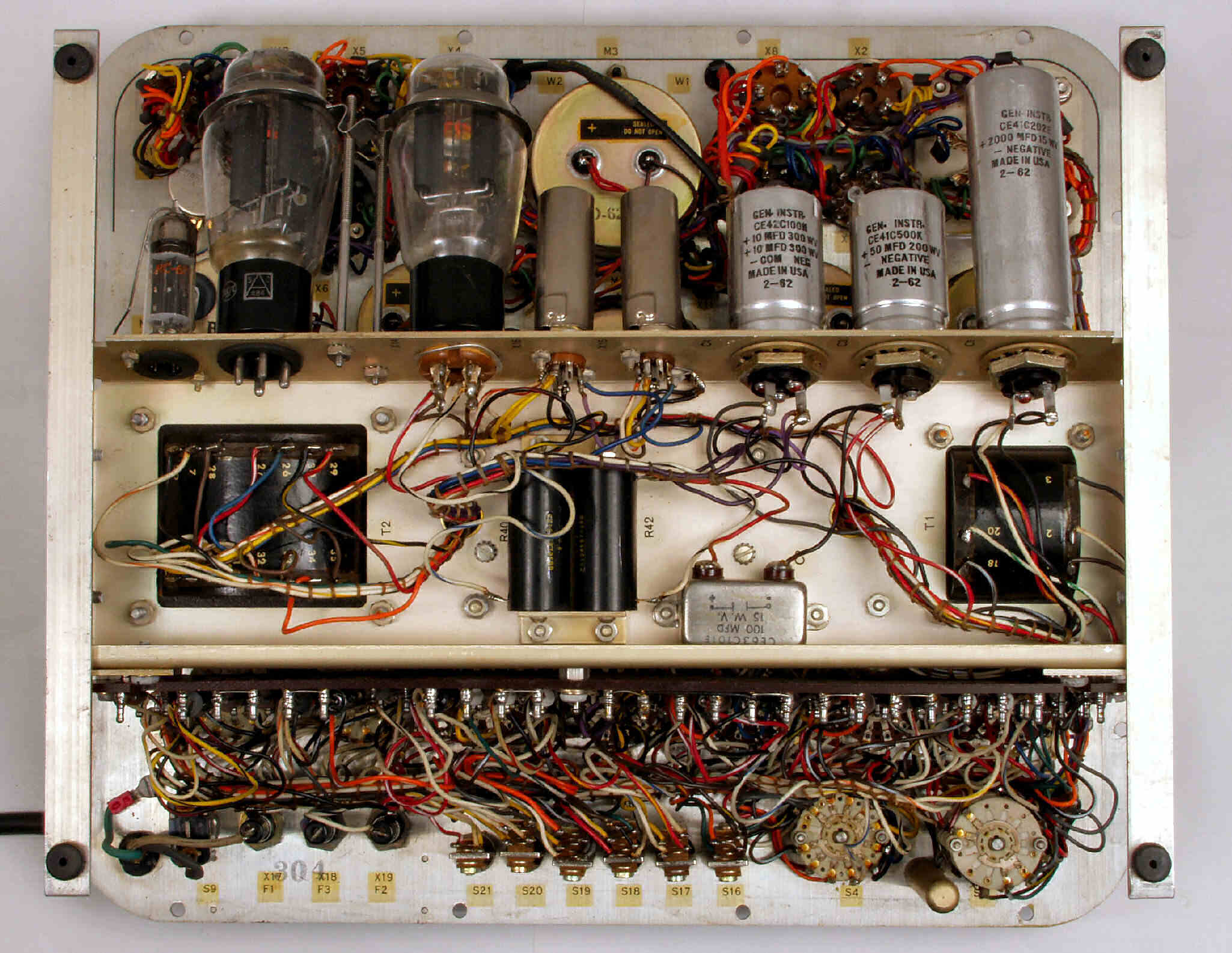

| Ａ−５Ｃ． パネル裏、上から見る。 |
 |

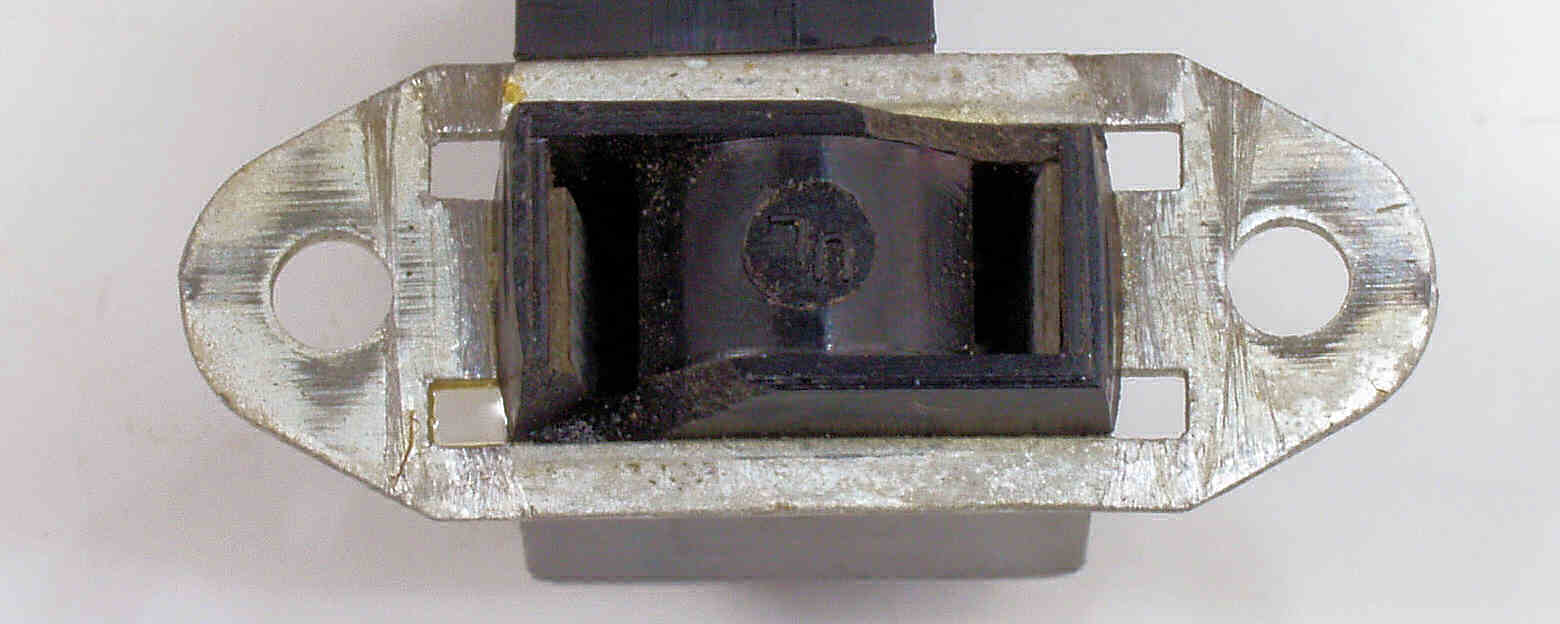

| Ｂ． 改造・修理・清掃状況 C−１Ａ． 修理後． 太く・堅い電源コードを交換する。 |
 |
| C−２Ａ． 修理後． プレートキャップ・グリッドキャップコードはコネクター式に変更。 |
 |

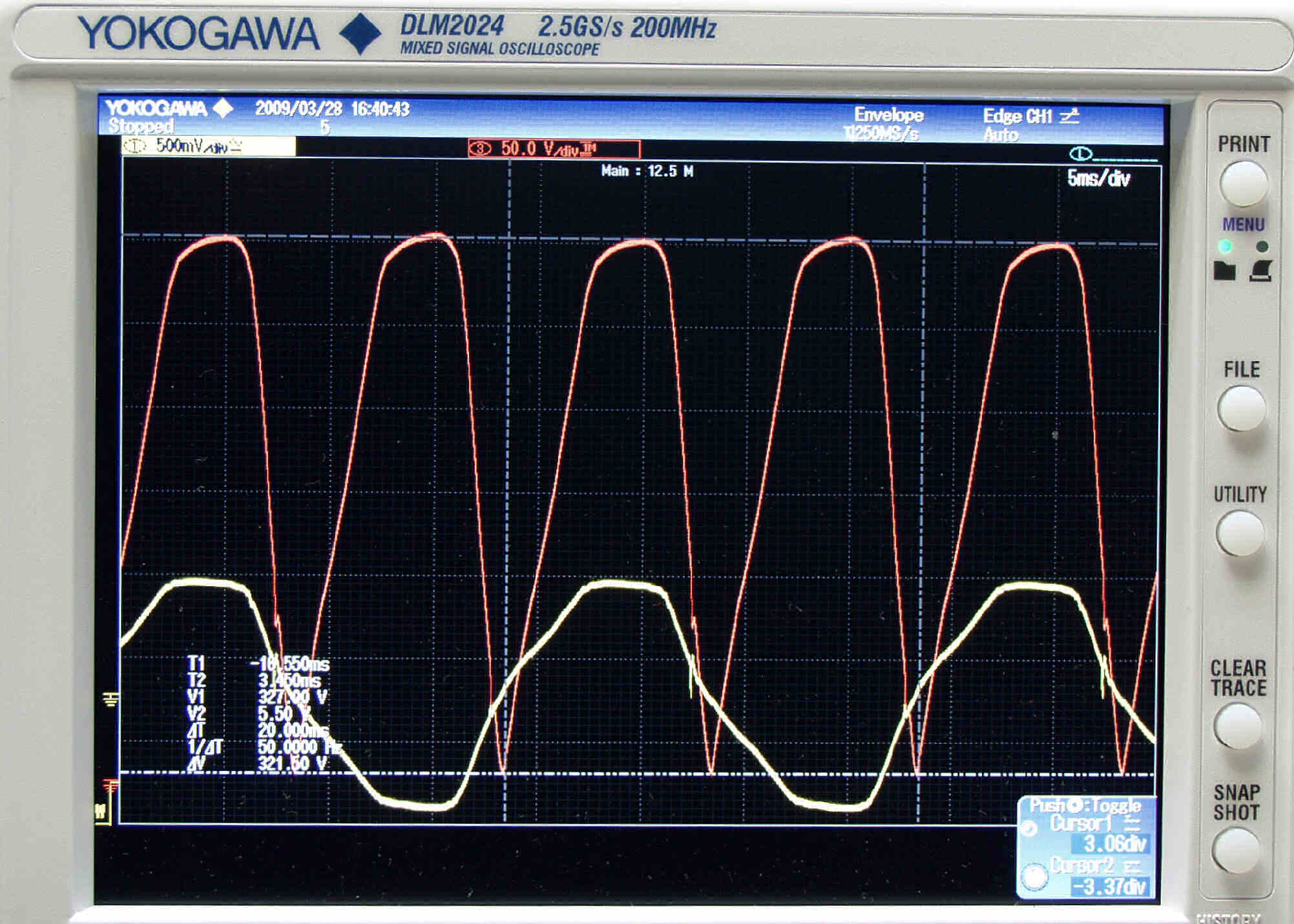

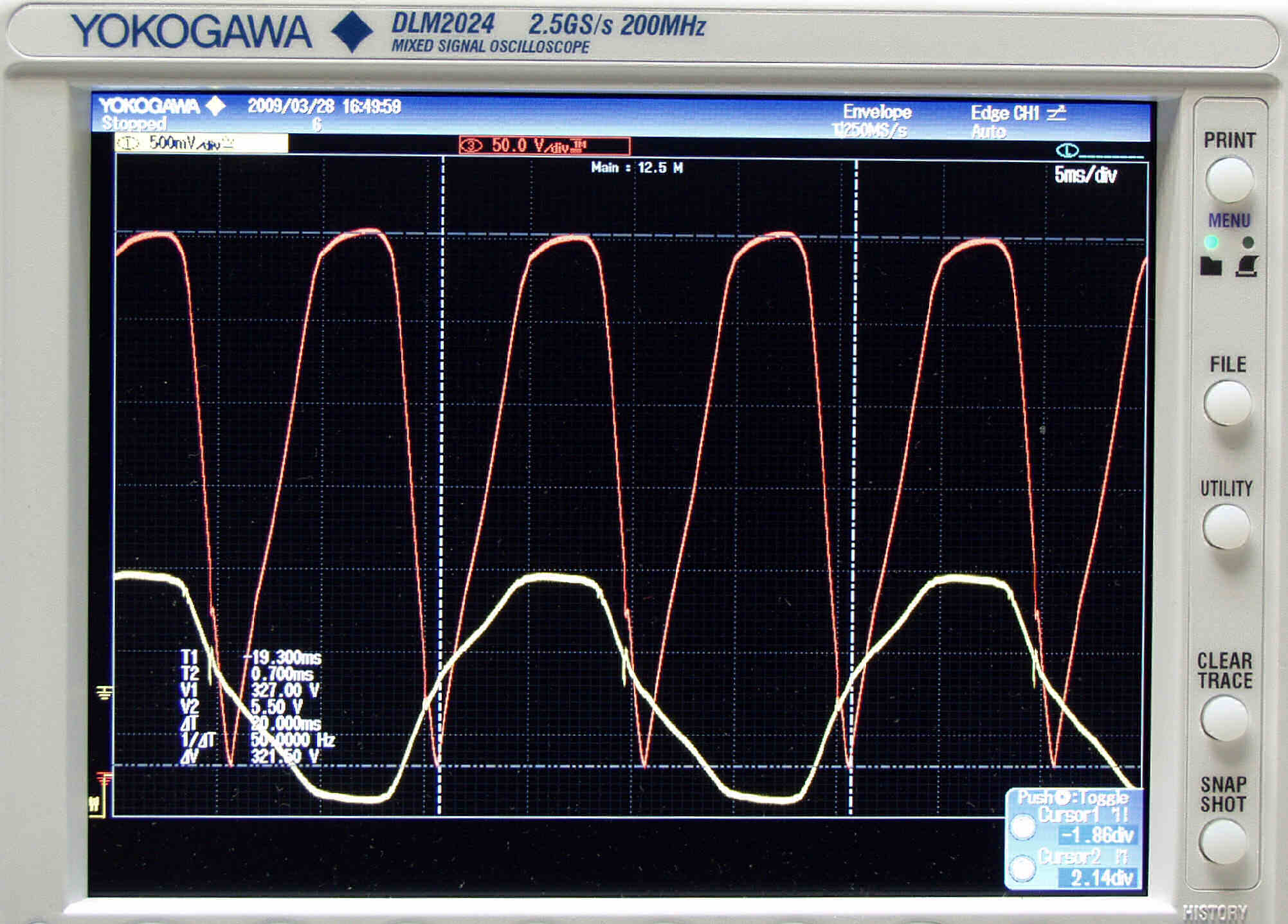

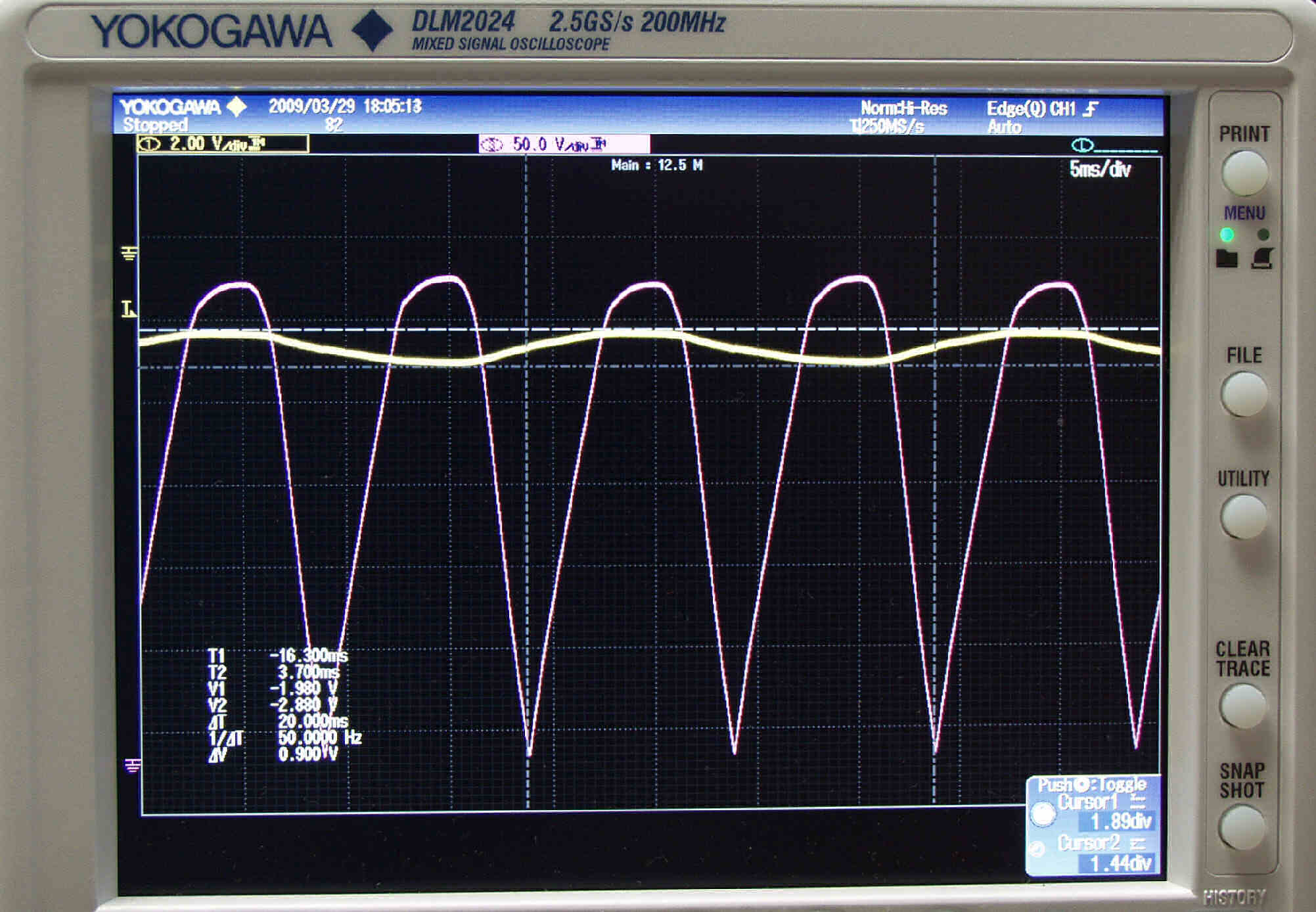

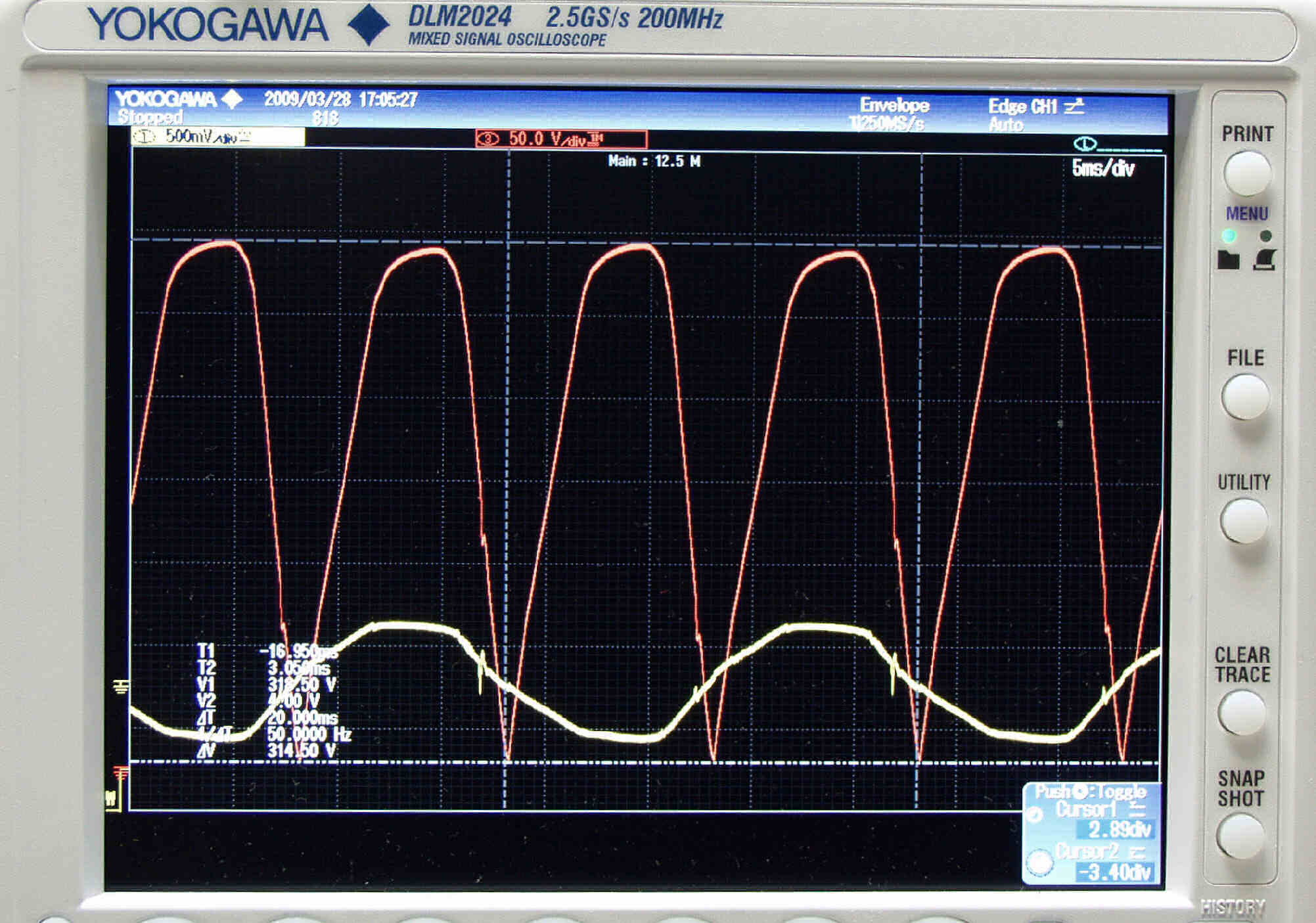

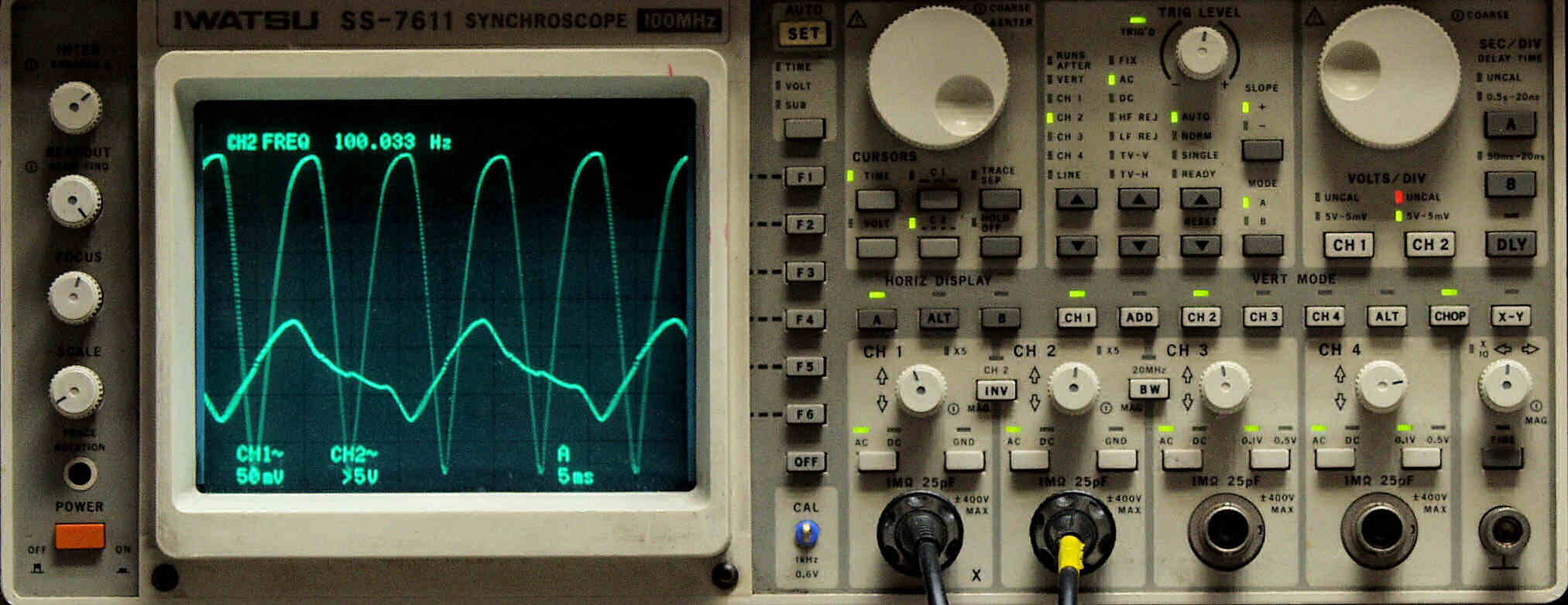

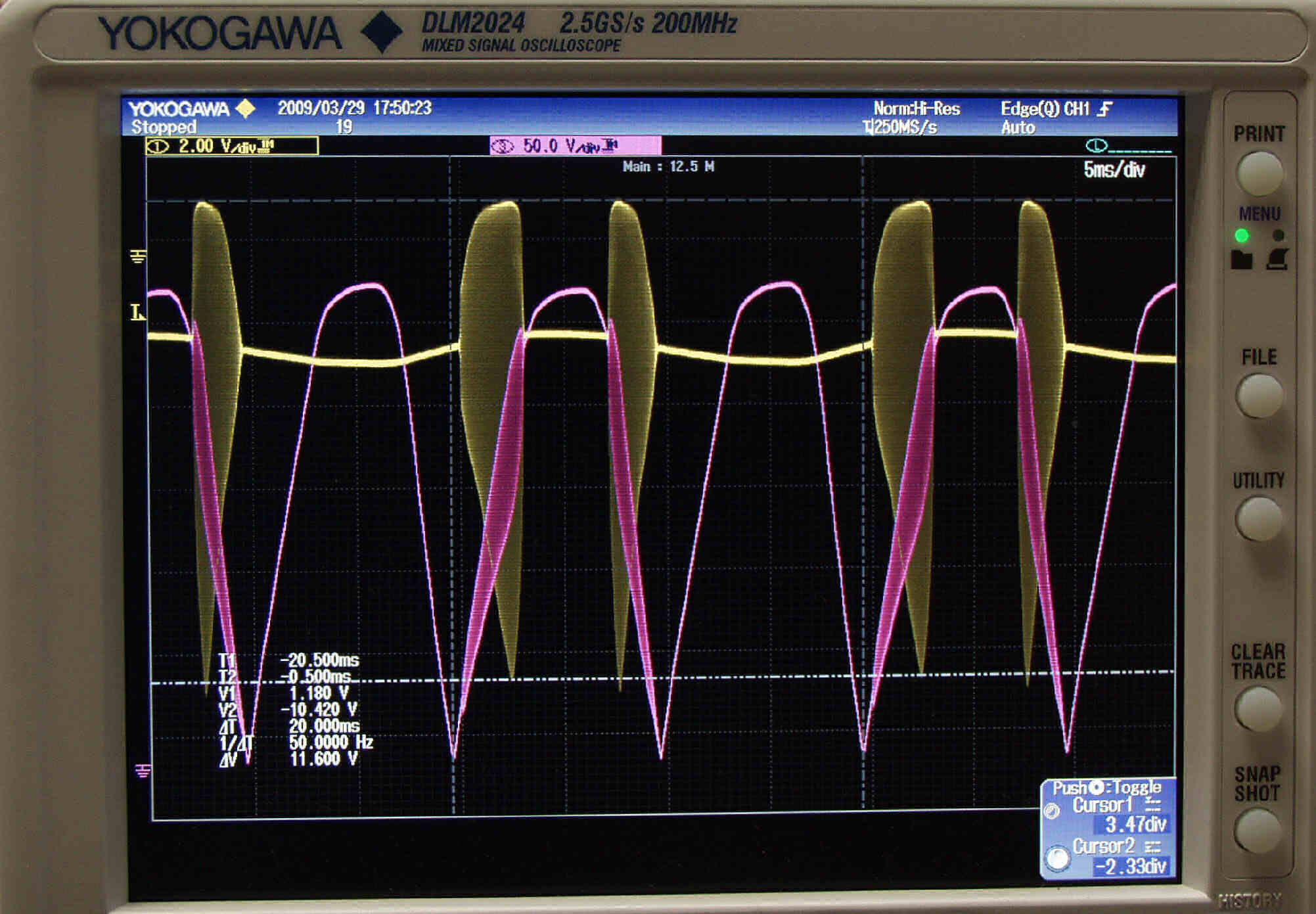

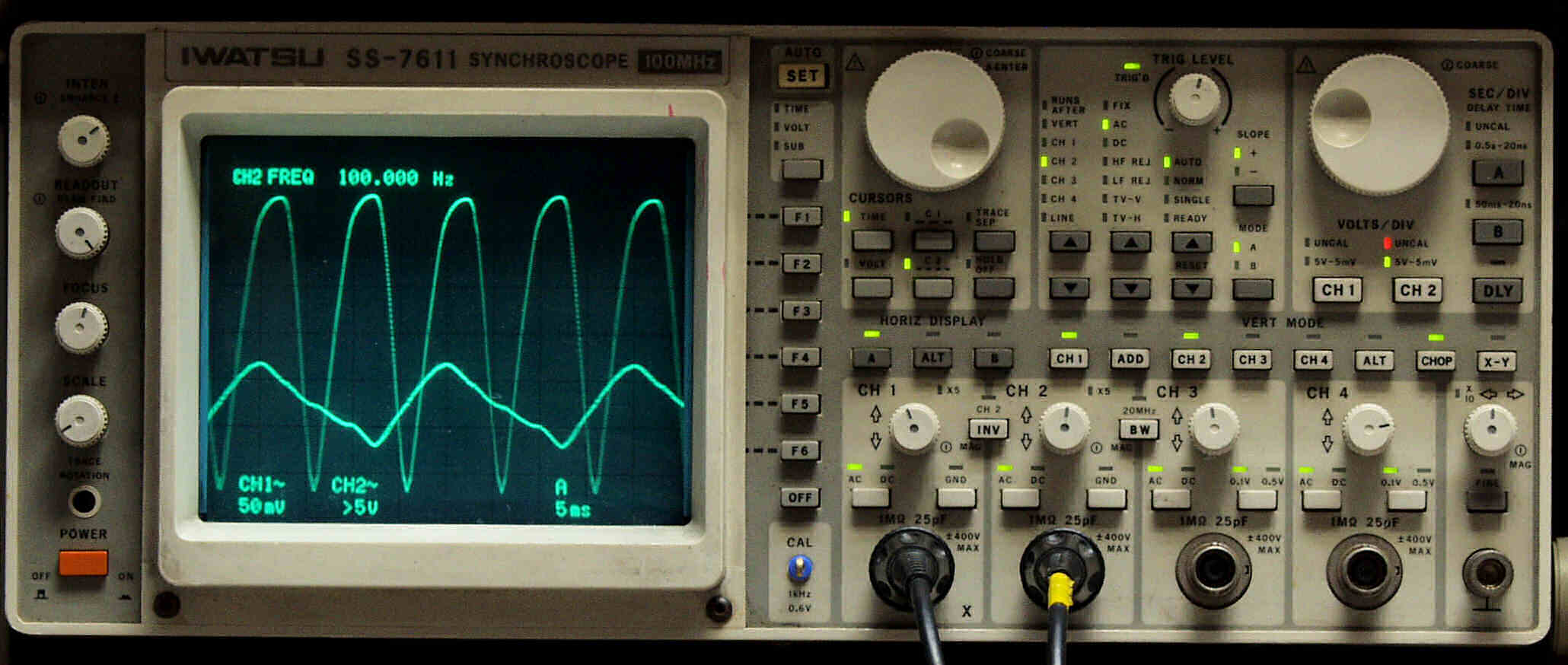

| C−３Ａ． 修理後． 整流管「８３」「６Ｘ４」をダイオードに置き換える。 これで、電源１００Ｖでもプレート電圧２５０Ｖに到達する。 但し、下記の様に改造・調整が必要です。 |
 |
| C−３Ｂ． 修理後． １９６０年代の水銀たっぷり入った整流管「８３」。 |
 |

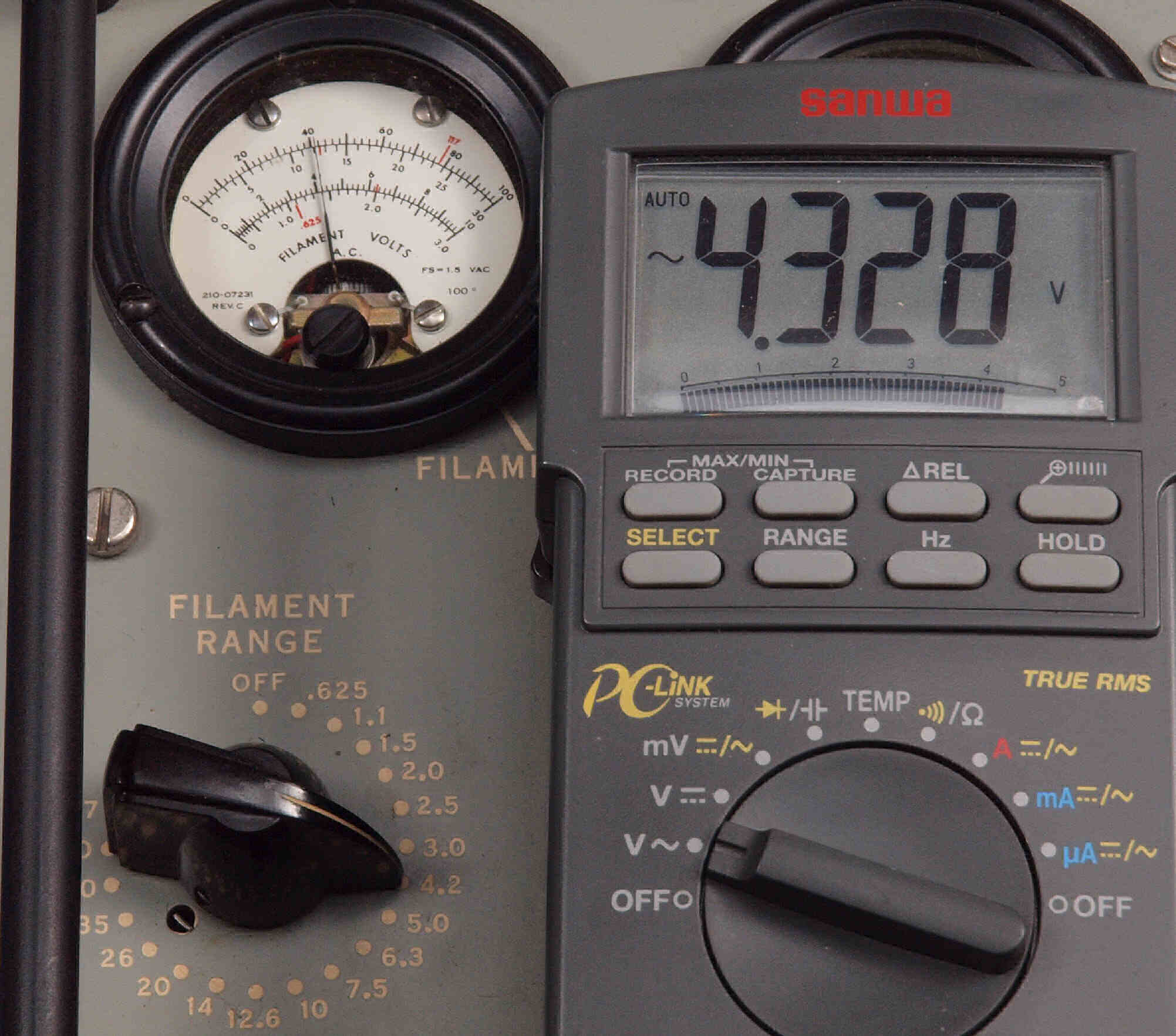

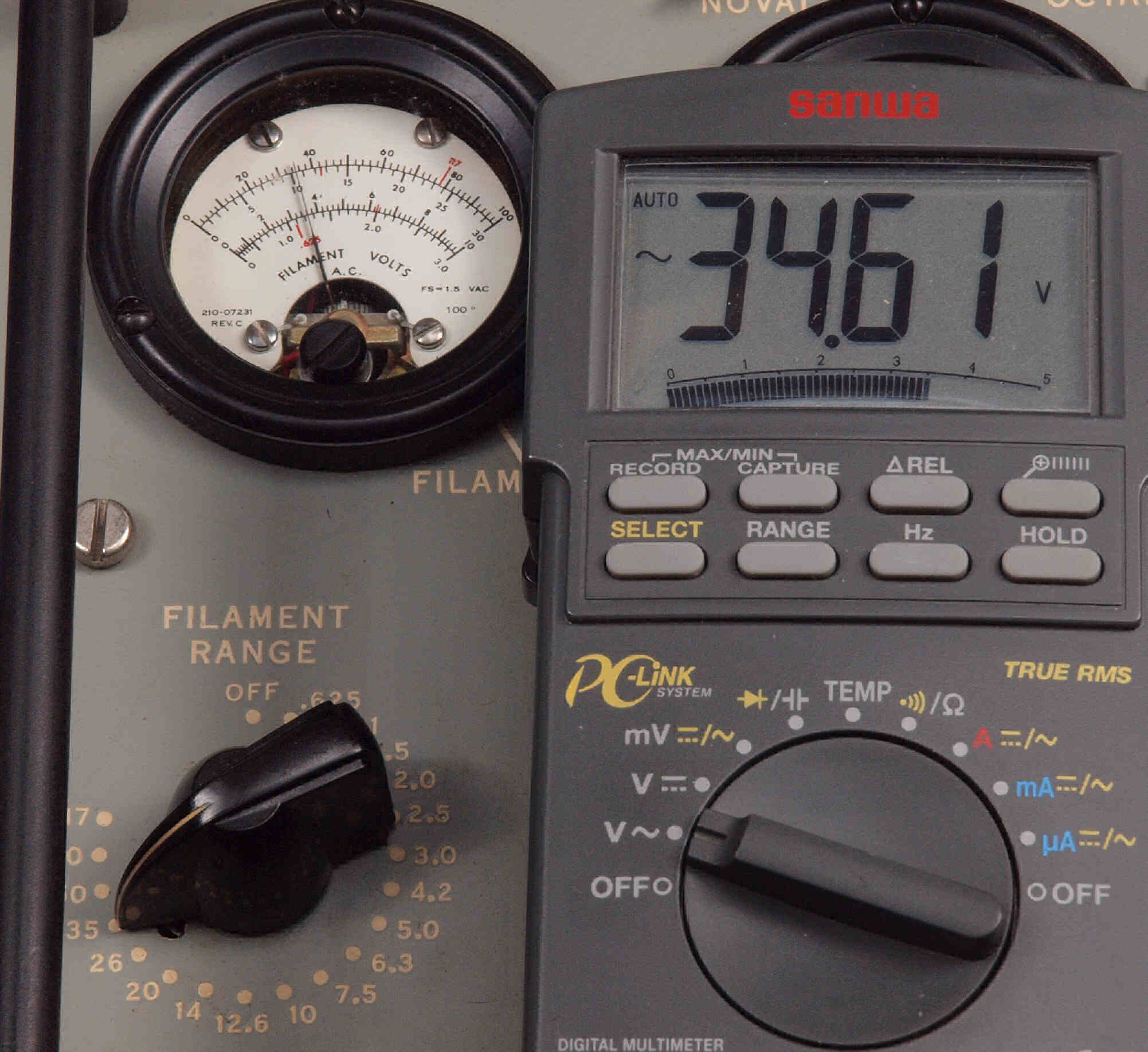

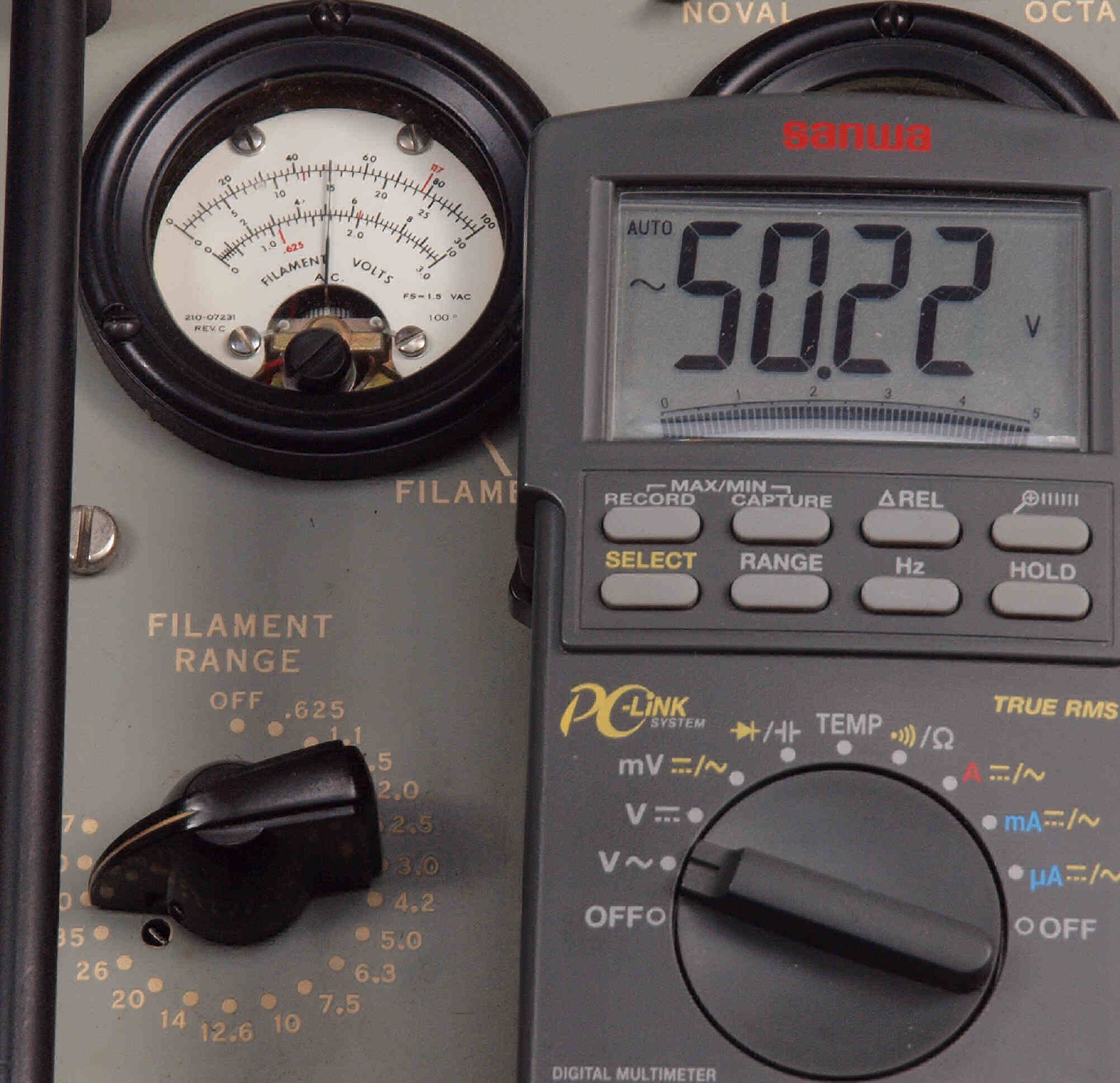

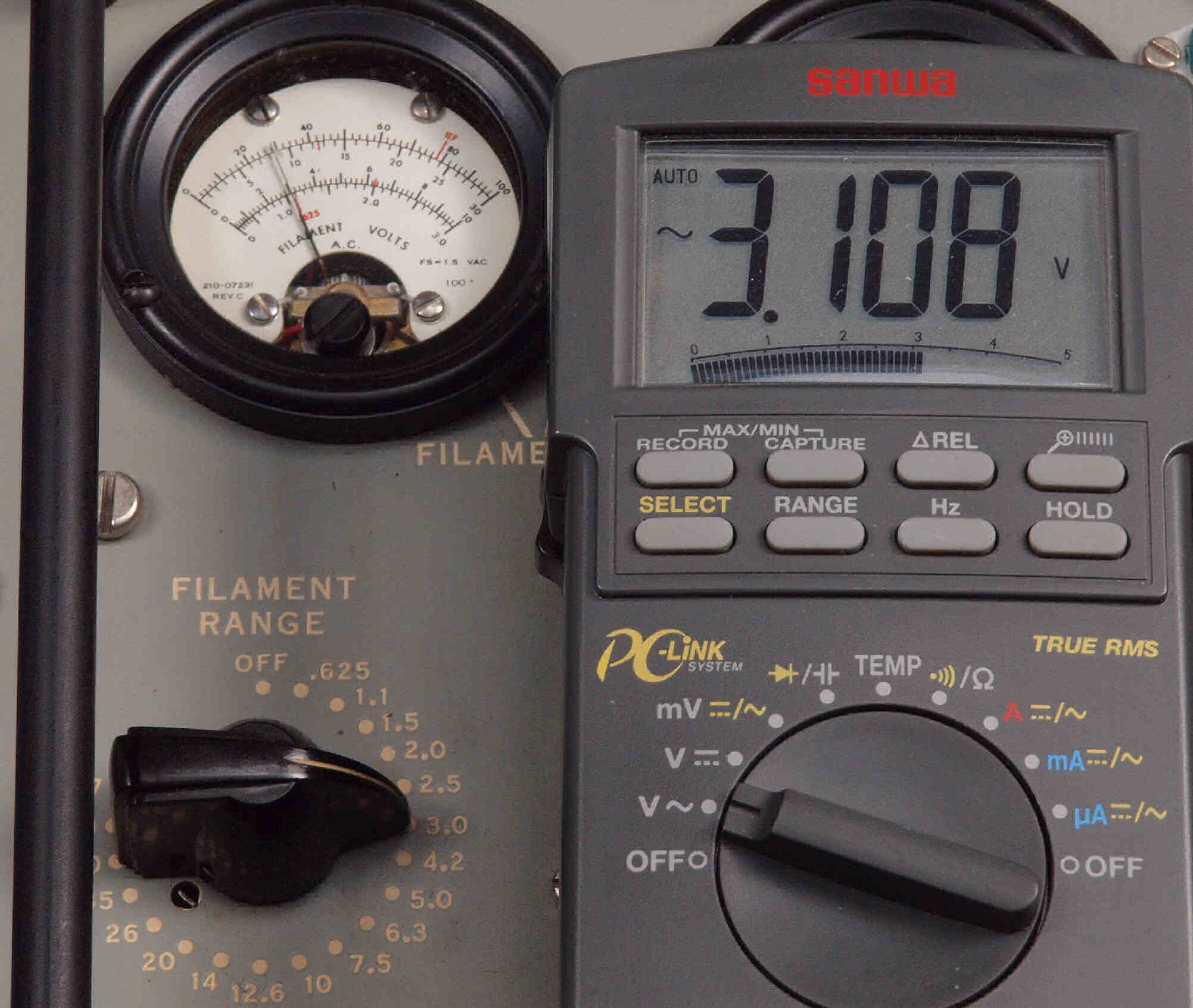

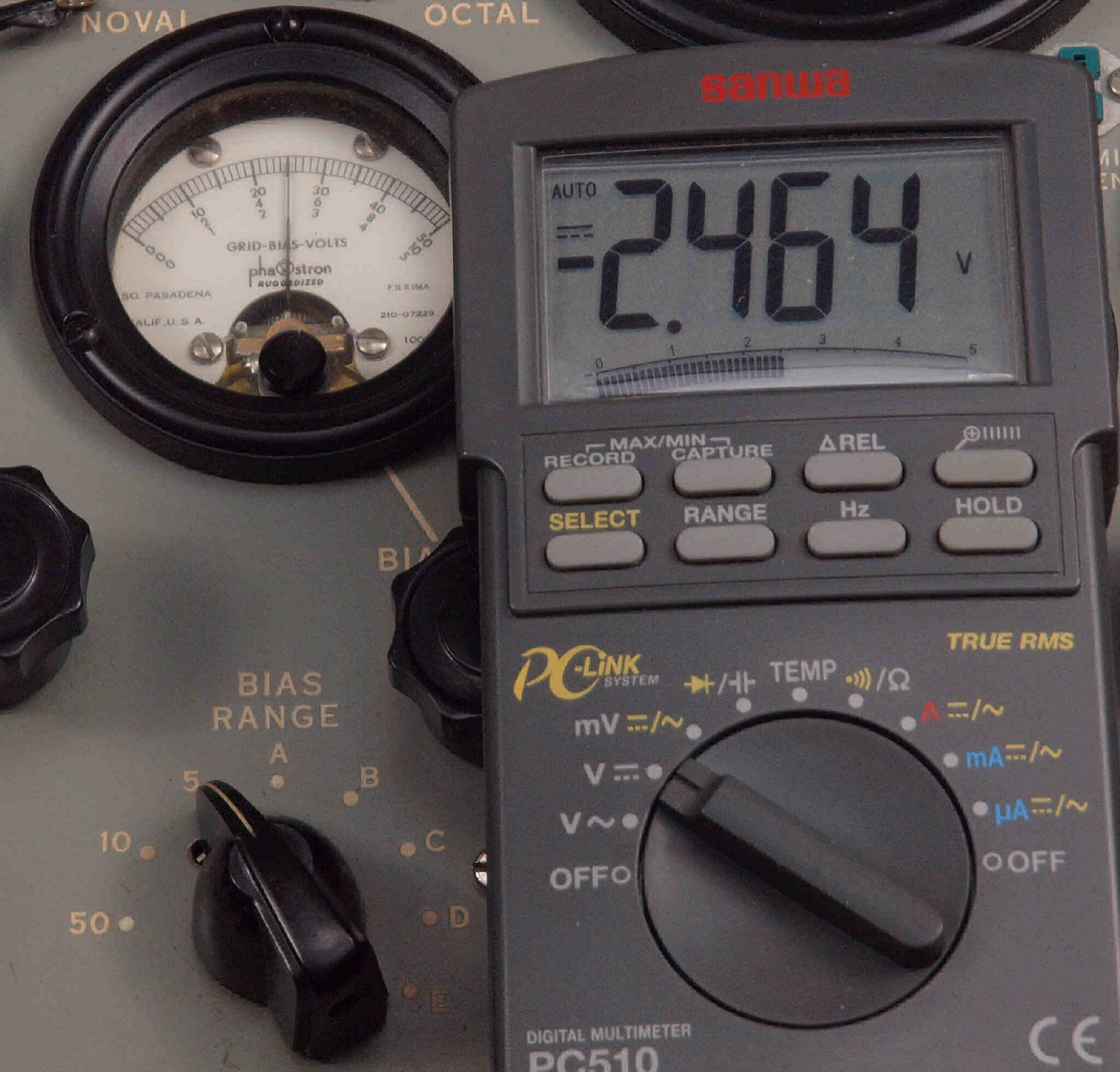

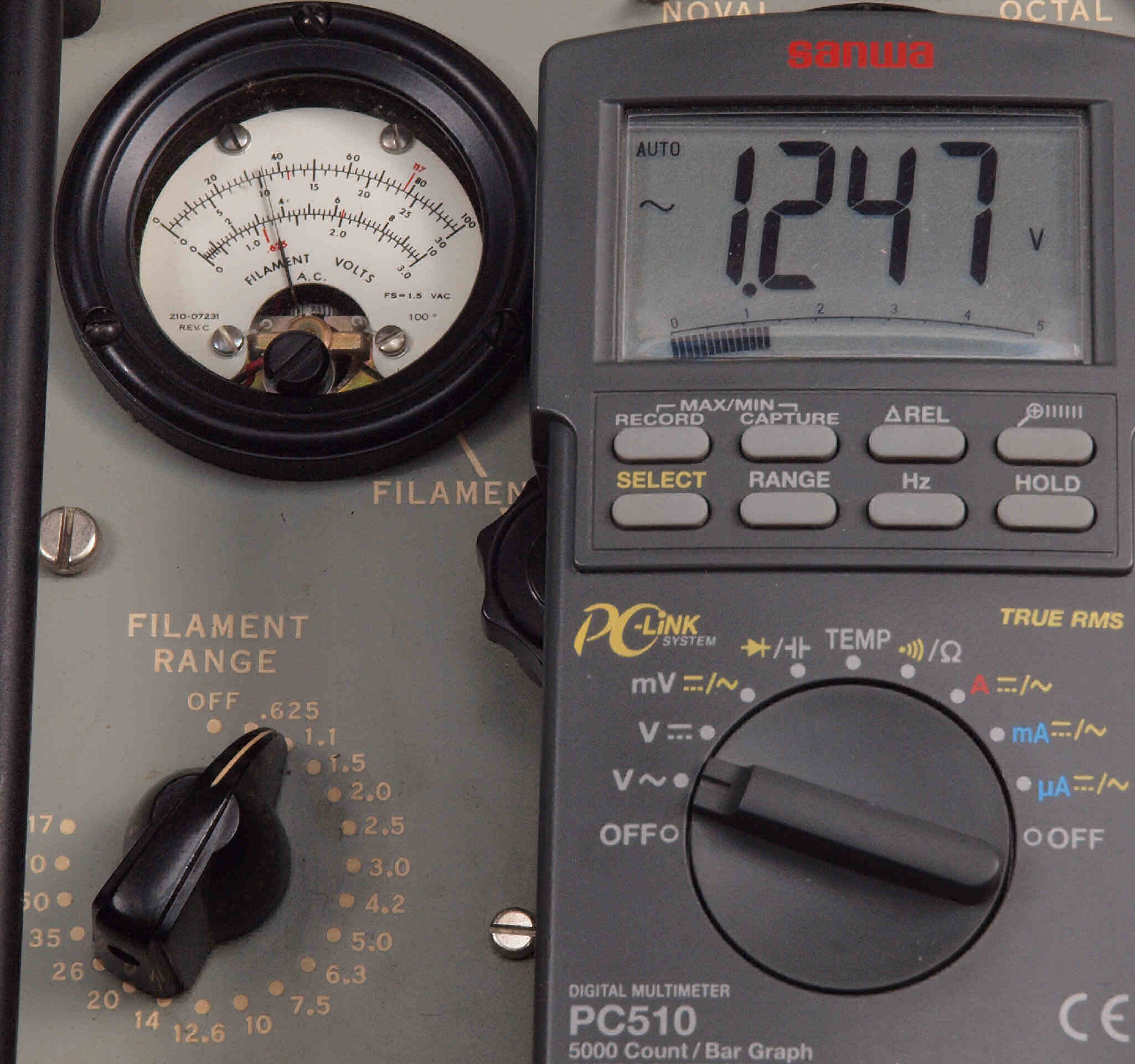

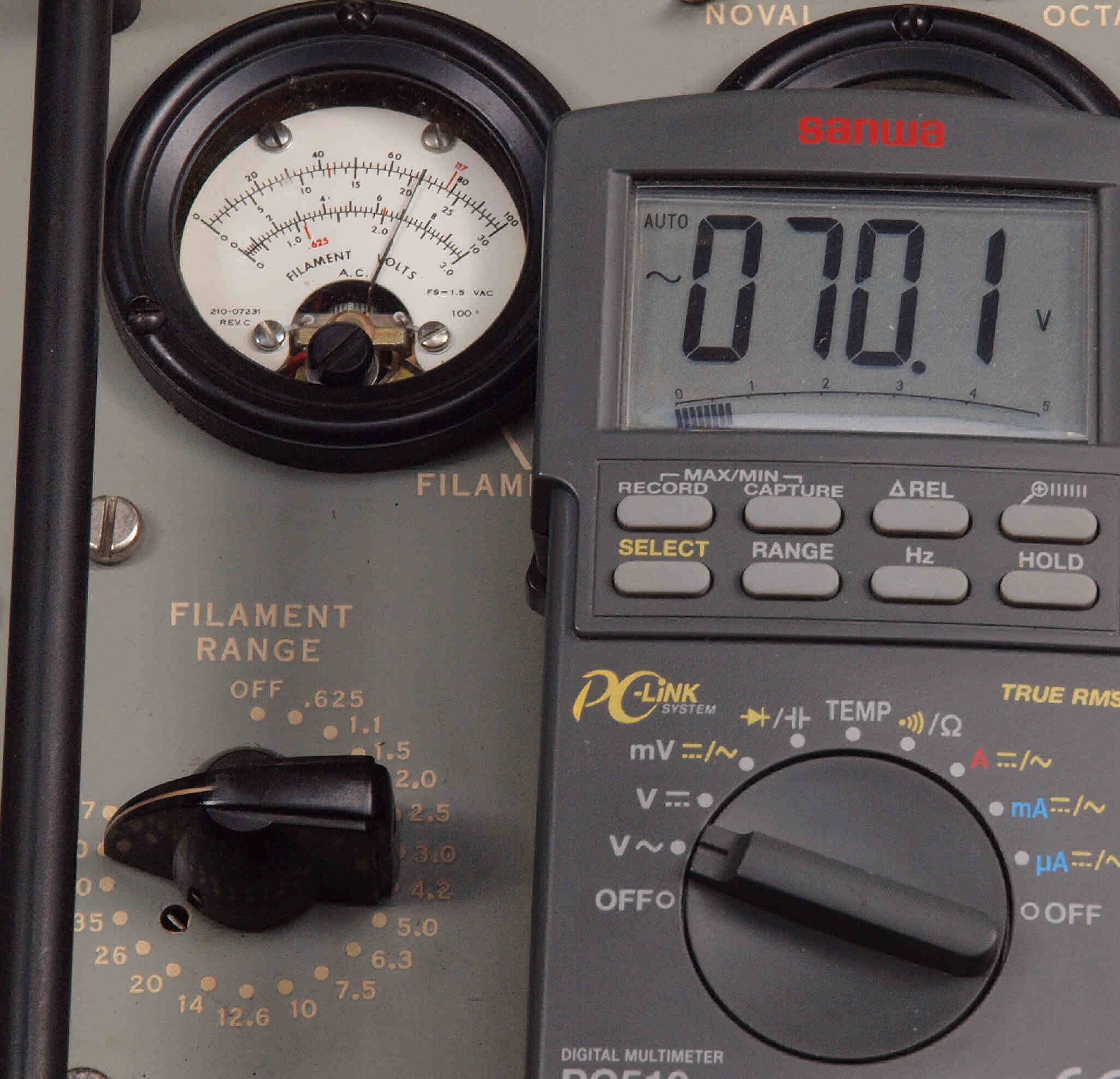

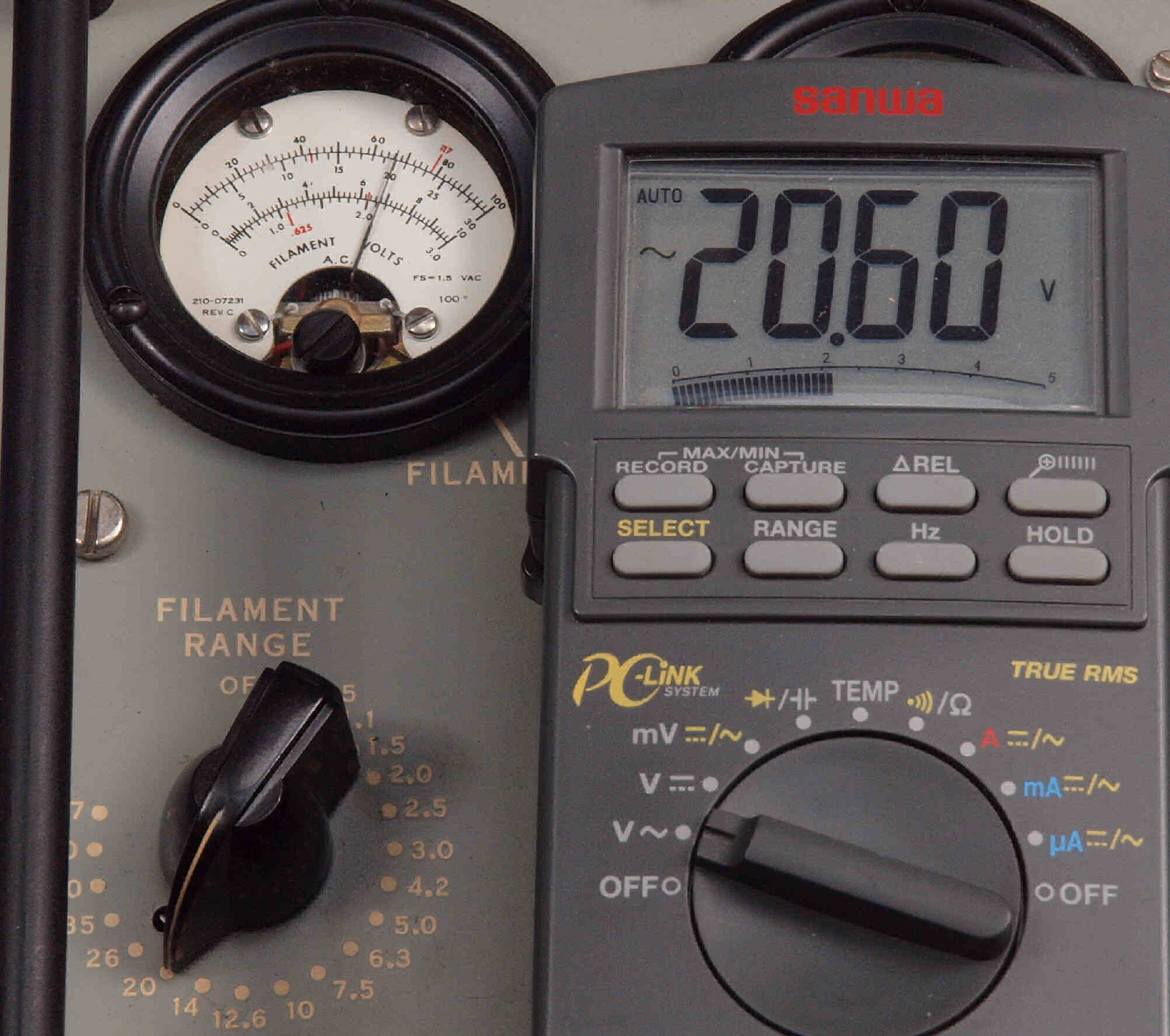

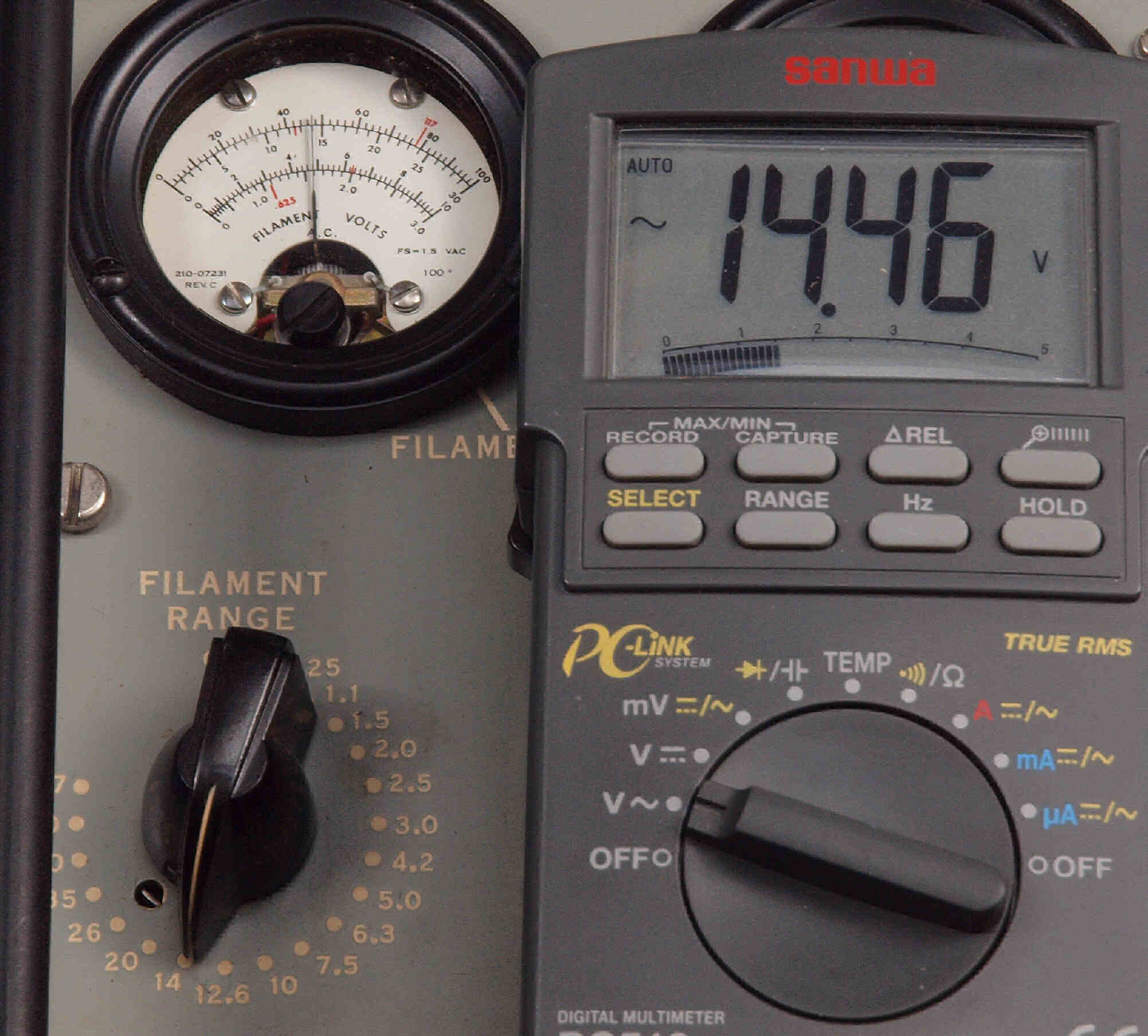

| Ｃ−４Ａ． 整流管「８３」「６Ｘ４」をダイオードに交換しましたので以下の確認・調整が必要です １．Ｆｉｌａｍｅｎｔ Ｖｏｌｔａｇｅ＝電圧の確認する ２．Ｐｌａｔｅ Ｖｏｌｔａｇｅ＝ Ｇ・Ｈ・Ｊ＝２５０Ｖ、Ｋ・Ｌ・Ｍ＝１２５Ｖ、Ｎ＝９０Ｖ、Ｏ＝６０Ｖ，Ｑ＝６２．５Ｖ ＡＣ電圧は下記 ３．Ｓｃｒｅｅｎ Ｖｏｌｔａｇｅ Ｇ＝ＤＣ２５０Ｖ〜２２５Ｖ、Ｈ・Ｋ＝１８０Ｖ、Ｊ・Ｌ＝１３５Ｖ，Ｍ・Ｎ＝９０Ｖ、Ｐ＝４５Ｖ ４．Ｇｒｉｄ Ｂｉａｓ Ｖｏｌｔａｇｅ ５０Ｖレンジ＝−５０Ｖmax、１０Ｖレンジ＝−１０Ｖmax、５Ｖレンジ＝−５Ｖmax ＯＫ ５．Ｇｒｉｄ Ｓｉｇｎａｌ Ｖｏｌｔａｇｅ Ａ・Ｂ・Ｃ＝ＡＣ０．２５Ｖ、Ｄ＝ＡＣ０．５Ｖ、Ｅ＝ＡＣ２．５Ｖ ＯＫ ６ａ．Ｒｅｃｔｉｆｉｒｔ Ｔｅｓｔ Ｖｏｌｔａｇｅ ＡＣ２０Ｖ＝以下の様にゼナーダイオード＋ダイオード挿入（下写真右側２個） ６ｂ．Ｒｅｃｔｉｆｉｒｔ Ｔｅｓｔ Ｖｏｌｔａｇｅ ＡＣ３５Ｖ＝以下の様にゼナーダイオード＋ダイオード挿入（下写真左側３個） 右端の丸い黄色いのはポリＳＷで１．５Ａで遮断する。 ７．Ｓｈｏｒｔ Ｔｅｓｔ Ｖｏｌｔａｇｅ＝ＳｈｏｒｔＴｅｓｔ ＳＷ Ｓｅｃｔ４Ｒｅａｒ Ｎo１１と抵抗「Ｒ３５」の間に抵抗を挿入して調整する ８．その他改造場所 a．節電の為、Ｆｉｌａｍｅｎｔトランス１次に挿入してある１ＫΩをはずす。 但し、調整は真空管挿入後行う事 b．電圧調整範囲の拡大の為、Ｓｃｒｅｅｎ調整ＶＲ（Ｒ５４）と１０ＫΩ（Ｒ５５）を直列に接続する。 |
 |
| Ｃ−４Ｂ． ヒータトランスに挿入したポリＳＷで１．５Ａで遮断する。 |
 |

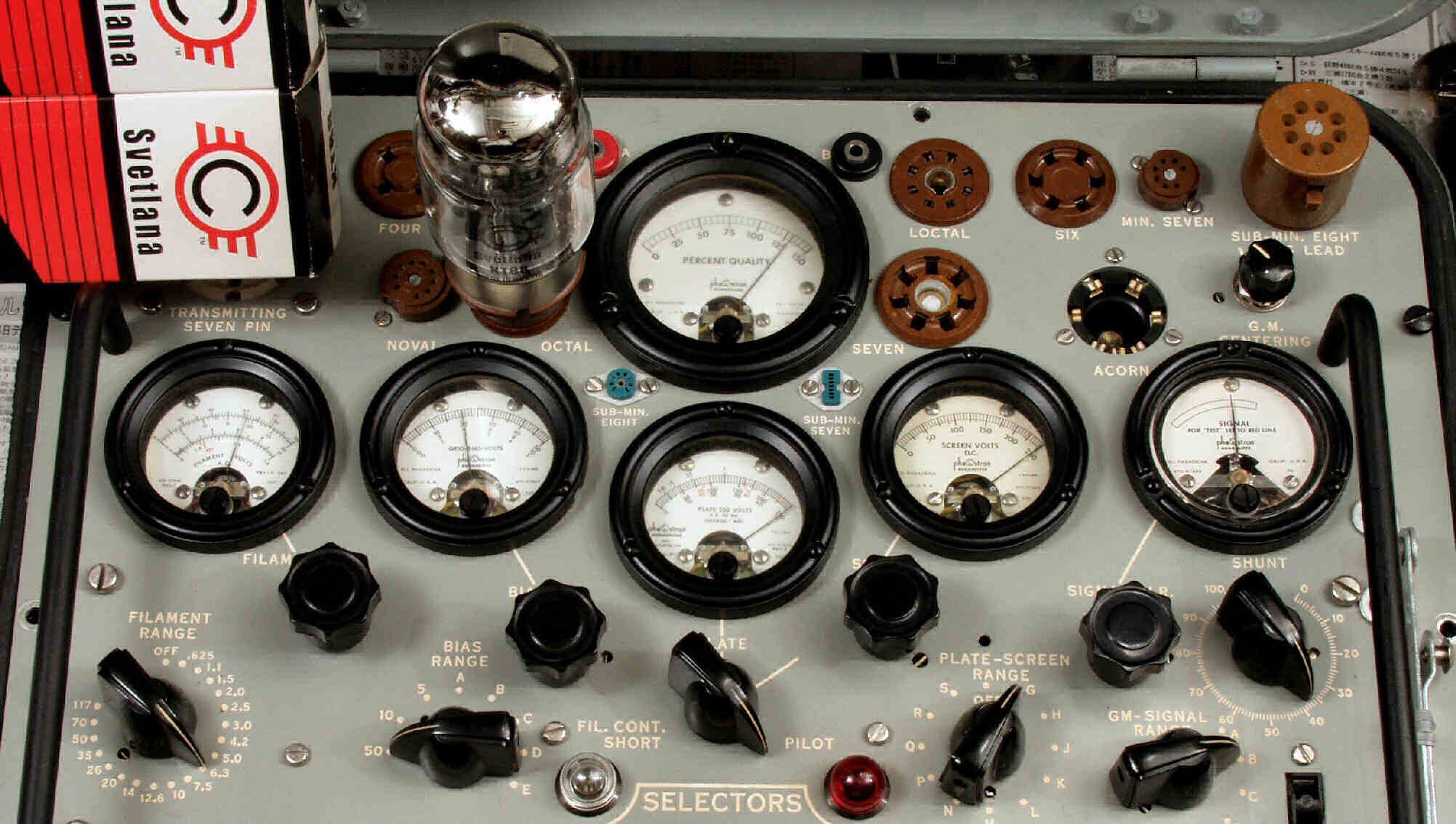

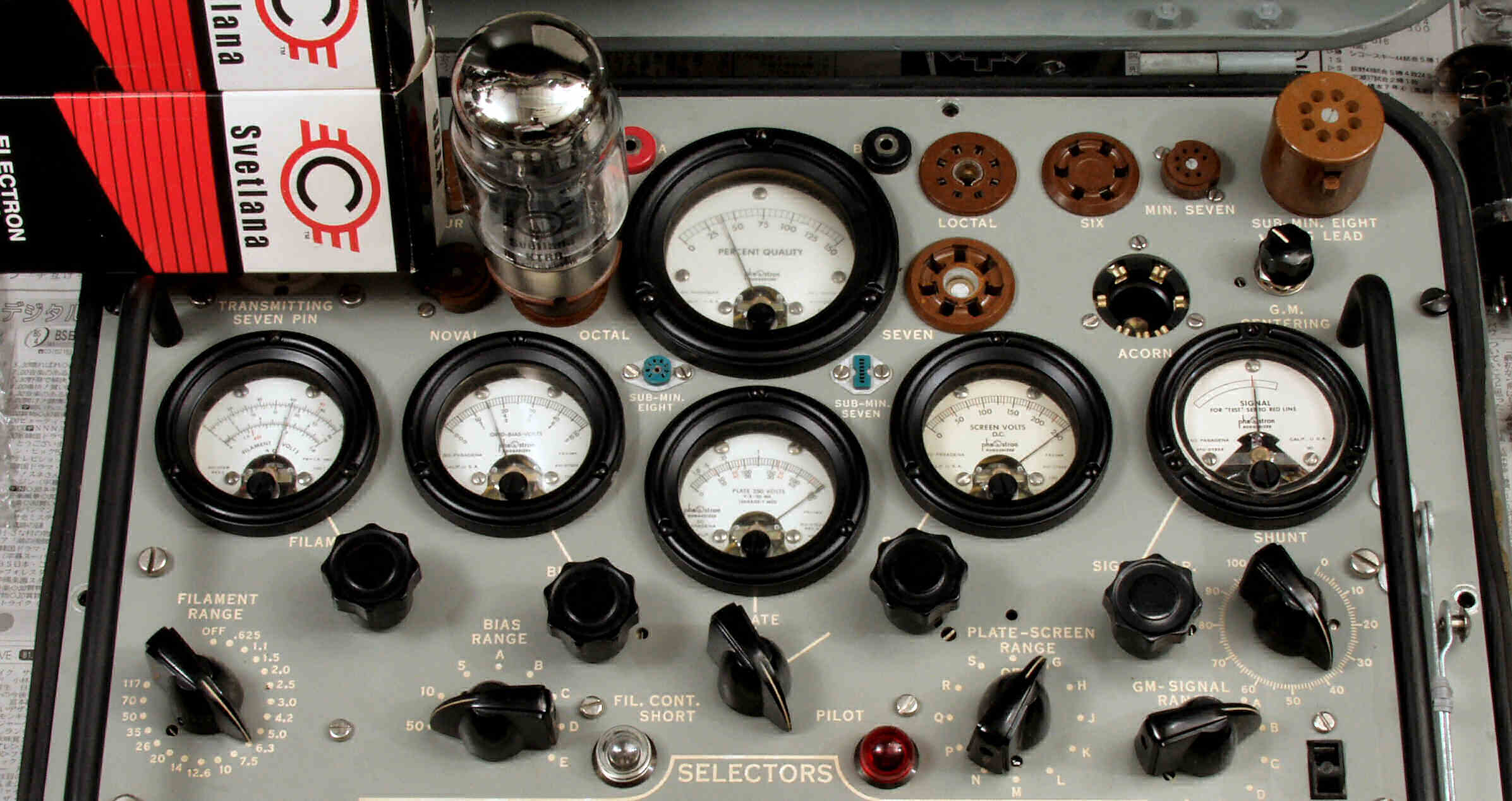

| Ｅ． 測定 Ｅ−１． 完成後測定、ＥＬ３４（６ＣＡ７）を測定。 この測定器は多極管（５極・ビーム）対応するので便利。 |
 |

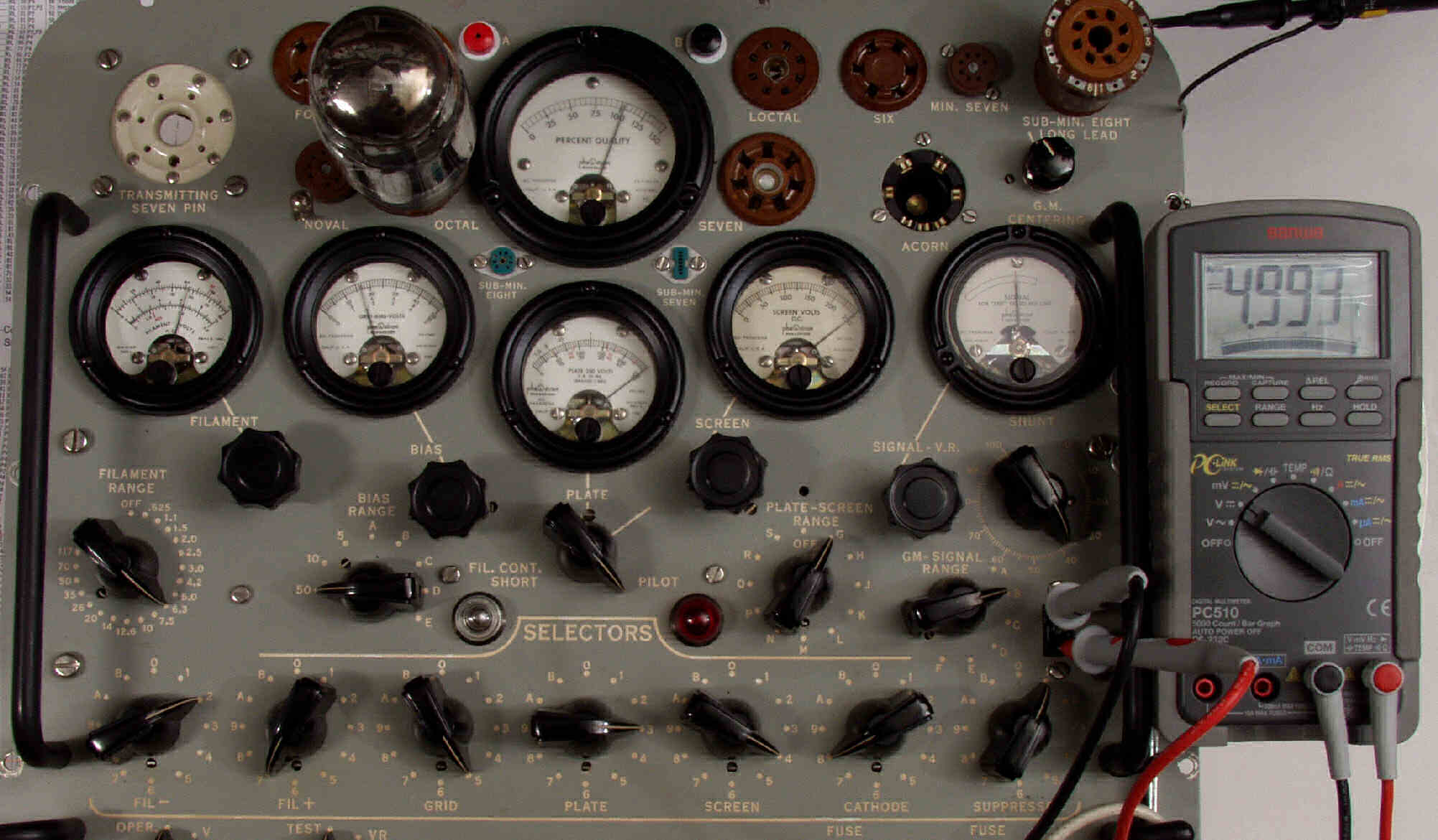

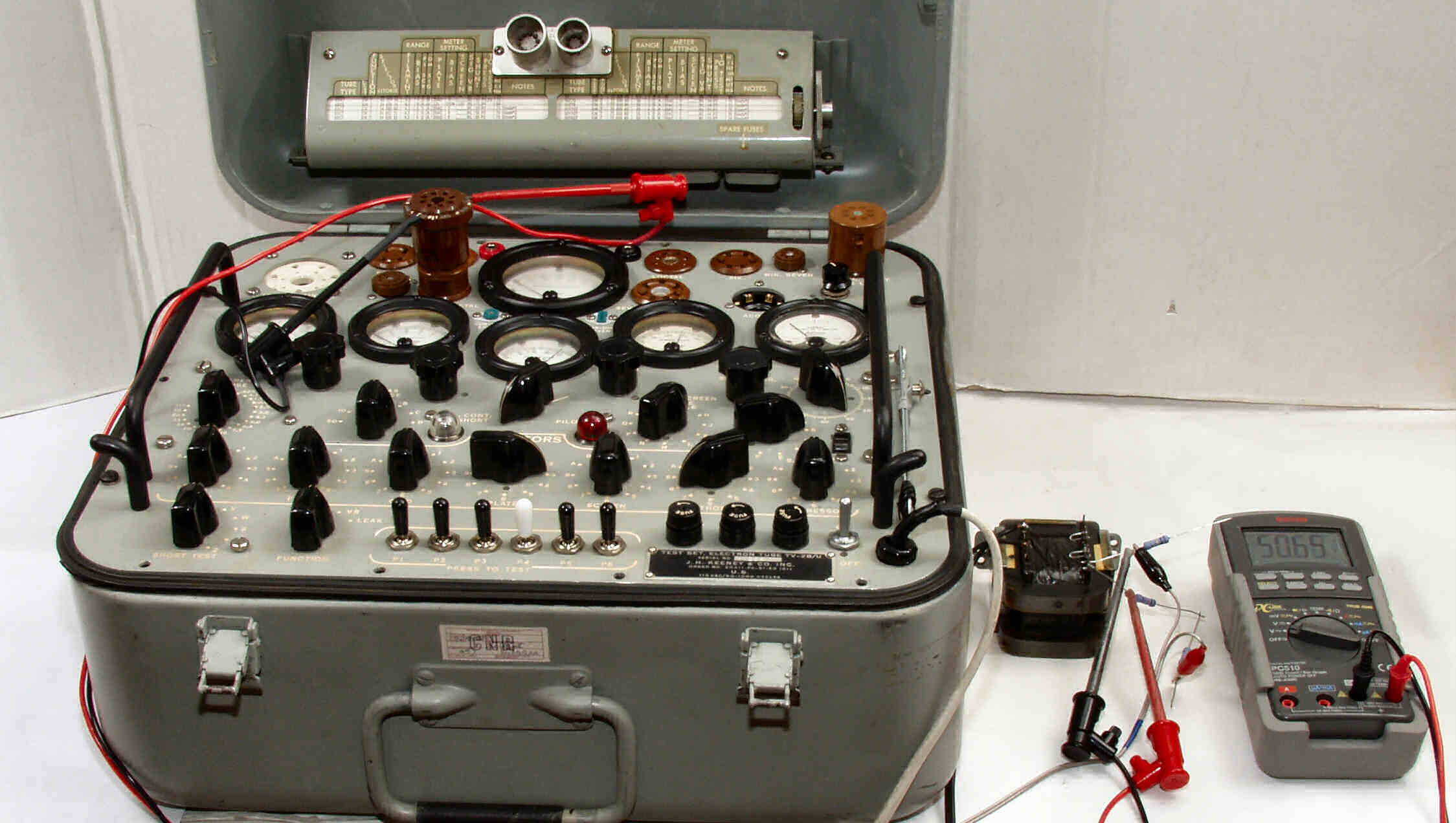

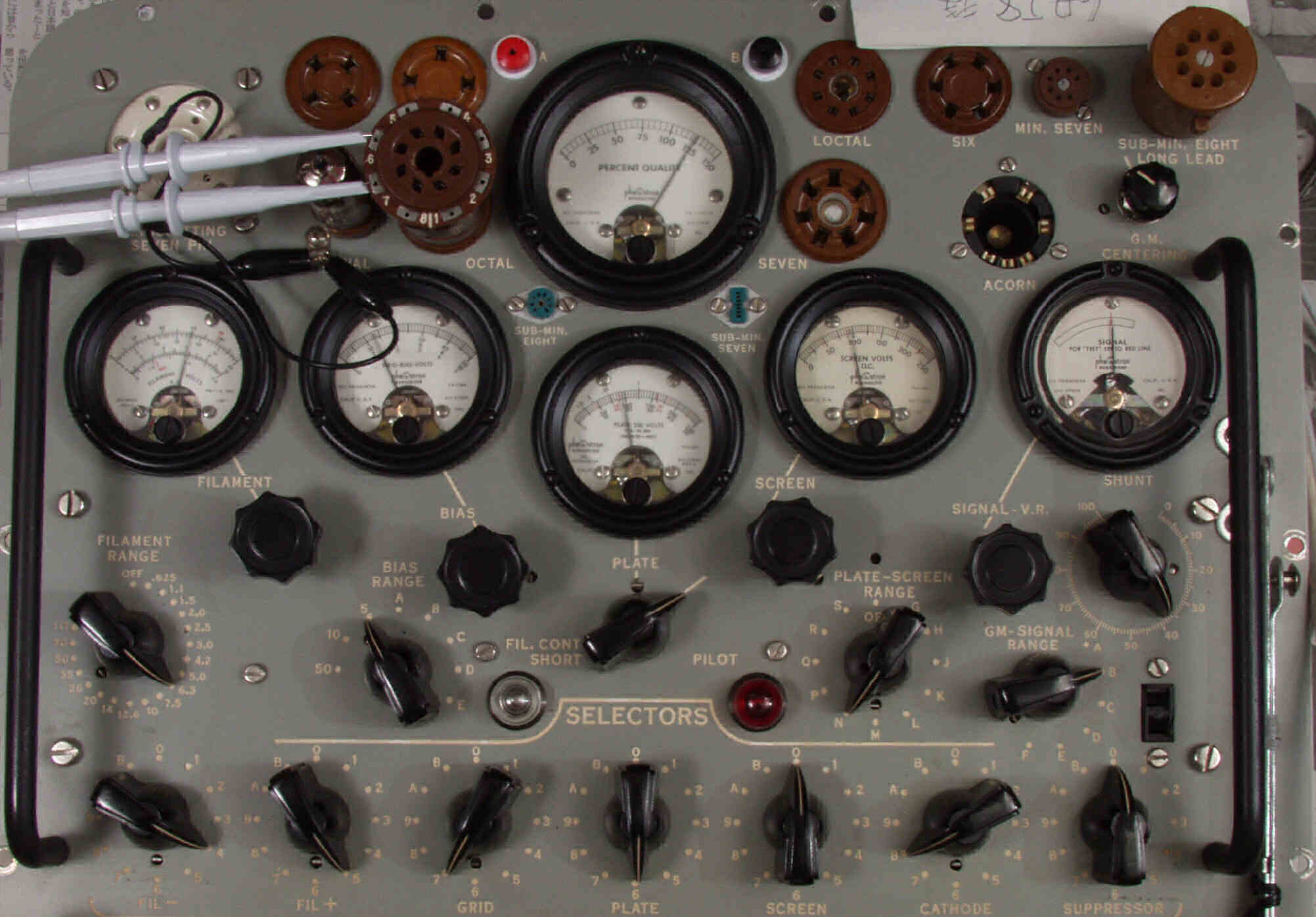

| ＥＥ． ＧＭ直読み最終校正・測定 ＥＥ−１Ａ． ＧＭキャリブレション中。 |
 |
| ＥＥ−１Ｂ． ＧＭキャリブレション電圧発生、絶縁トランスで５０Ｖを発生、抵抗は１０ＫΩ、２０ＫΩ、１００ＫΩを使用。 |
 |
| ＥＥ−２Ａ． ＧＭ−Ｃａｌｉｂｒａｔｉｏｎ−Ｔｅｓｔ ＧＭ−ＳｉｇｎａｌＲａｎｇｅSW＝Ａ、 ＧＭ−ＣａｌｉｂｒａｔｉｏｎＳｈｕｎｔVR＝５６＝３０，０００μｍｈｏ−FullScale（２００倍読） |
 |
| ＥＥ−２Ｂ． ＧＭ−Ｃａｌｉｂｒａｔｉｏｎ−Ｔｅｓｔ ＧＭ−ＳｉｇｎａｌＲａｎｇｅSW＝Ｂ、 ＧＭ−ＣａｌｉｂｒａｔｉｏｎＳｈｕｎｔVR＝３８＝１５，０００μｍｈｏ−FullScale（１００倍読） |
 |
| ＥＥ−２Ｃ． ＧＭ−Ｃａｌｉｂｒａｔｉｏｎ−Ｔｅｓｔ ＧＭ−ＳｉｇｎａｌＲａｎｇｅVR＝Ｃ、 ＧＭ−ＣａｌｉｂｒａｔｉｏｎＳｈｕｎｔVR＝５１．５＝６，０００μｍｈｏ−FullScale（５０倍読） |
 |
| ＥＥ−２Ｄ． ＧＭ−Ｃａｌｉｂｒａｔｉｏｎ−Ｔｅｓｔ ＧＭ−ＳｉｇｎａｌＲａｎｇｅSW＝Ｃ、 ＧＭ−ＣａｌｉｂｒａｔｉｏｎＳｈｕｎｔVR＝８７．５＝３，０００μｍｈｏ−FullScale（２０倍読） 同時に、ＧＭ−ＳｉｇｎａｌＲａｎｇｅSW＝Ｄ、 ＧＭ−ＣａｌｉｂｒａｔｉｏｎＳｈｕｎｔVR＝８７．５＝１，５００μｍｈｏ−FullScale（１０倍読） ＧＭ−ＳｉｇｎａｌＲａｎｇｅSW＝Ｅ、 ＧＭ−Ｃａｌｉｂｒａｔｉｏｎ ＳｈｕｎｔVR＝８７．５＝３００μｍｈｏ−FullScale（２倍読） |
 |

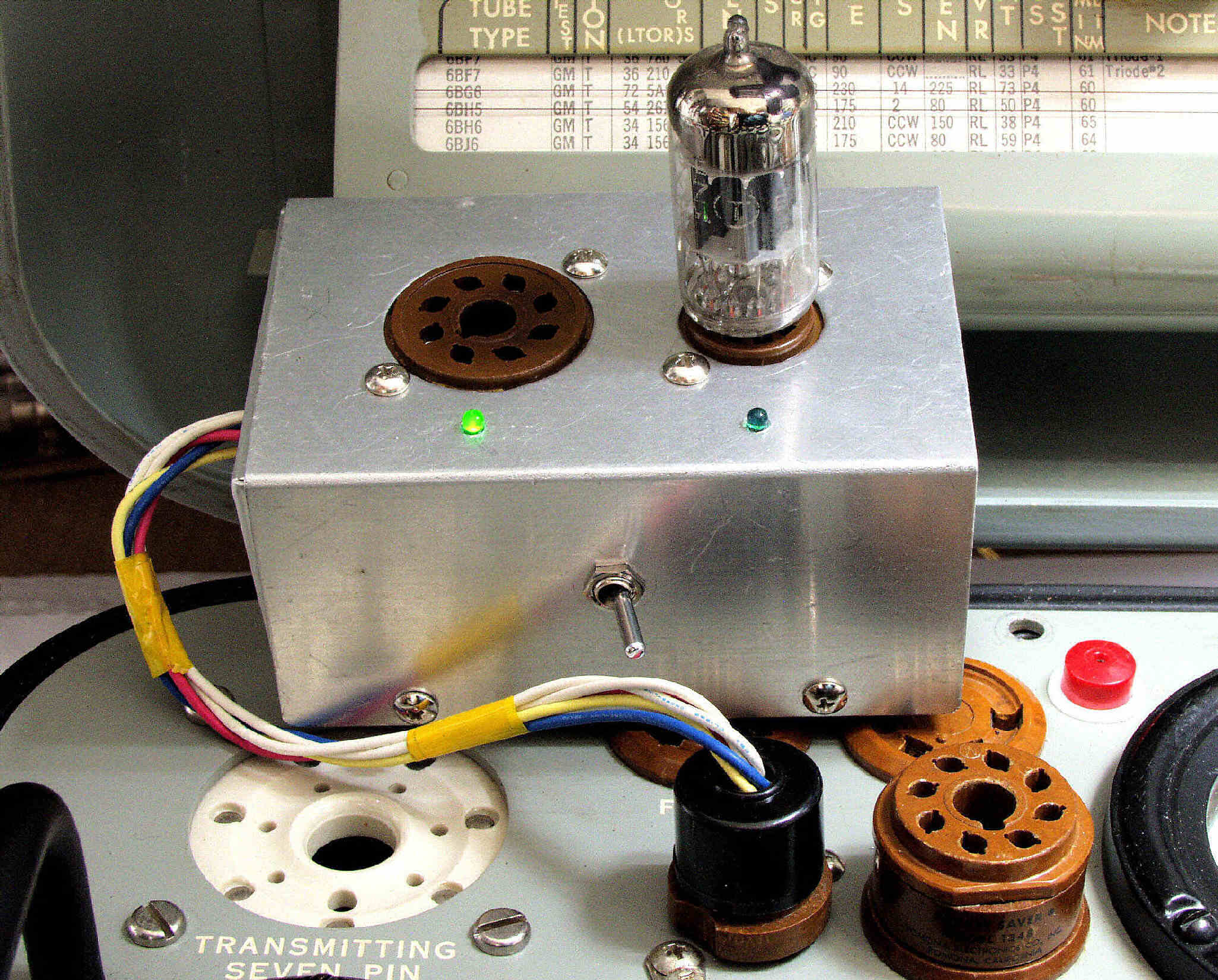

| ＥＦ． 高ＧＭ管、高出力管のＧＭ測定 ＥＦ−１． １５０００μmhoレンジでの高ＧＭ管「６ＤＪ８」測定＝１２５００μmho「Ｅｐ＝９０Ｖ、Ｅｇ１＝−１．３」 相互コンダクタンス＝１２５００μmho「Ｅｐ＝９０Ｖ、Ｉｐ＝１５ｍＡ、ｅｇ１＝−１．３Ｖ」（１９６０／１９６２ナショナル真空管ハンドブックより） 相互コンダクタンス＝１２２５０μmho（ＲＣ−３０ Ｒｅｃｅｉｖｉｎｇ Ｔｕｂｅ Ｍａｎｕａｌより） |
 |
| ＥＥ−２Ａ． １５０００μmhoレンジで高出力管「ＫＴ８８」測定＝４０００μmho「Ｅｐ＝２５０Ｖ、Ｅｓｇ＝２５０Ｖ、Ｅｇ１＝−１５Ｖ」 相互コンダクタンス＝１１５００μmho「Ｅｐ＝２５０Ｖ、Ｅｓｇ＝２５０Ｖ、Ｅｇ１＝−１５Ｖ、Ｉｐ＝１４０ｍＡ」（インプレス オーディオ用真空管マニアルより） メーカの測定条件では、電流容量が足りず、誤差大きい、下記の様にバイアスを深くすると良い。 |
 |
| ＥＥ−２Ｂ． １５０００μmhoレンジでの高出力管「ＫＴ８８」測定＝１３０００μmho「Ｅｐ＝２５０Ｖ、Ｅｓｇ＝２５０Ｖ、Ｅｇ１＝−２０Ｖ」 相互コンダクタンス＝１１５００μmho「Ｅｐ＝２５０Ｖ、Ｅｓｇ＝２５０Ｖ、Ｅｇ１＝−１５Ｖ、Ｉｐ＝１４０ｍＡ」（インプレス オーディオ用真空管マニアルより） |
 |

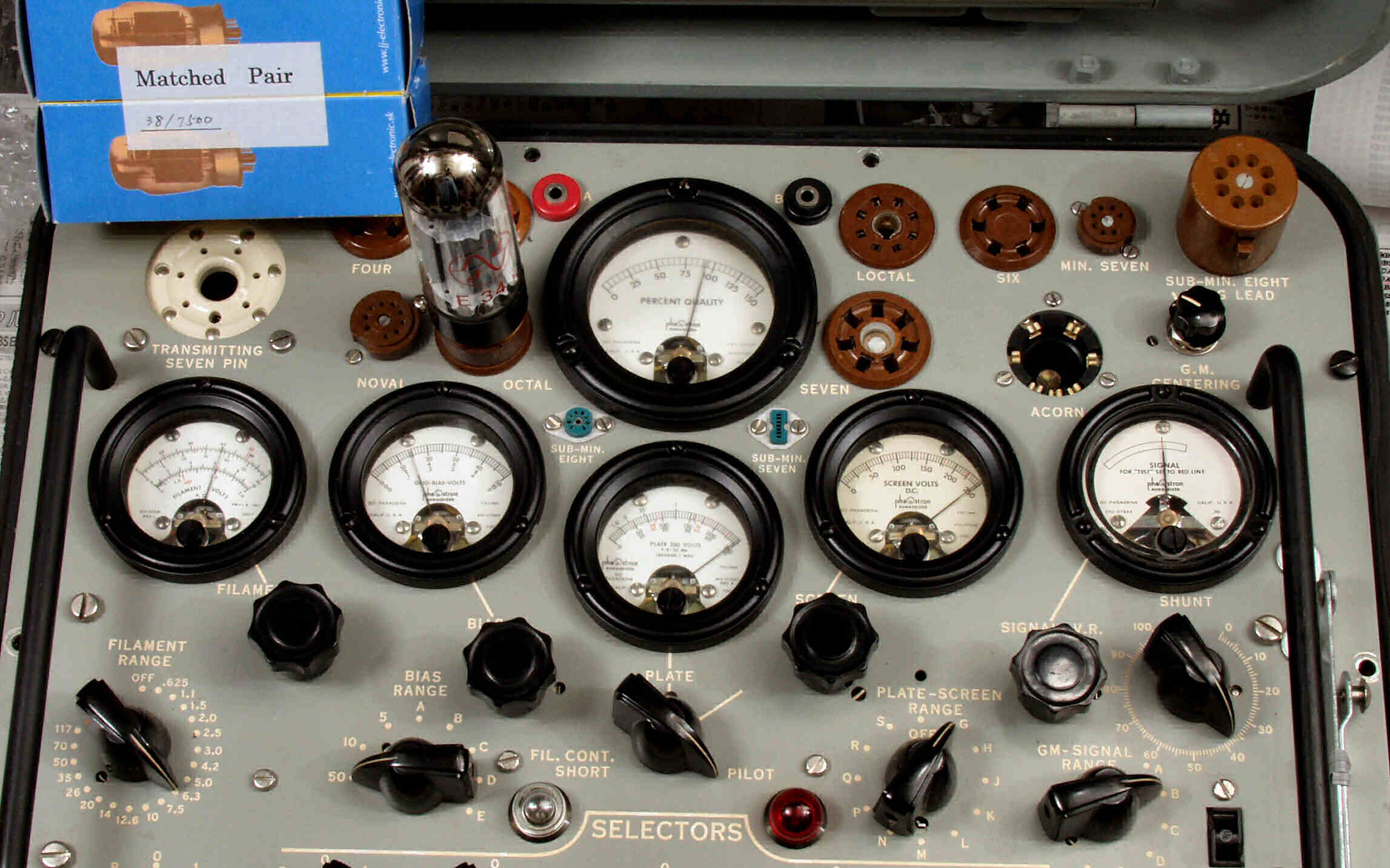

| ＥＥ−３． １５０００μmhoレンジで高出力管「６ＣＡ７」測定＝９２００μmho「Ｅｐ＝２５０Ｖ、Ｅｓｇ＝２５０Ｖ、Ｅｇ１＝−１４Ｖ」 相互コンダクタンス＝１１０００μmho「Ｅｐ＝２６５Ｖ、Ｅｓｇ＝２５０Ｖ、Ｅｇ１＝−１４Ｖ、Ｉｐ＝７０ｍＡ」（１９６０／１９６２ナショナル真空管ハンドブックより） ＹＡＨＯＯオ−クションで購入、箱に記載の「３８／７５００はＴＶ−７で測定結果？」 |
 |
| ＥＥ−４． １５０００μmhoレンジでの「６ＢＱ５」測定＝１３０００μmho「Ｅｐ＝２５０Ｖ、Ｅｓｇ＝２５０Ｖ、Ｅｇ１＝−７．３Ｖ」 相互コンダクタンス＝１１３００μmho「Ｅｐ＝２５０Ｖ、Ｅｓｇ＝２５０Ｖ、Ｅｇ１＝−７．３Ｖ、Ｉｐ＝４８ｍＡ」（１９６０／１９６２ナショナル真空管ハンドブックより） |
 |
| ＥＥ−５． ３００００μmhoレンジでの虎の子高出力管「６ＧＢ８」測定＝２１０００μmho「Ｅｐ＝２５０Ｖ、Ｅｓｇ＝２５０Ｖ、Ｅｇ１＝−１２Ｖ」 コンダクタンス＝２００００μmho「Ｅｐ＝２５０Ｖ、Ｅｓｇ＝２５０Ｖ、Ｉｐ＝１４０ｍＡ、Ｅｇ１＝−８Ｖ」（誠文堂新光社 実用真空管ハンドブックより） |
 |
| Ｆ． 変更回路図 Ｆ−１Ａ． 修理前 Ｐｌａｔｅ・Ｂａｉａｓ Ｓｕｐｐｌｙ Ｃｉｒｃｕｉｔ 「回路図は全てＴＭ１１−６６２４７−３１６−３５より引用」 |
 |
| Ｆ−１Ｂ． 修理後 Ｐｌａｔｅ・Ｂａｉａｓ Ｓｕｐｐｌｙ Ｃｉｒｃｕｉｔ |
 |
| Ｆ−１Ｃ． 計画中 Ｐｌａｔｅ・Ｂａｉａｓ Ｓｕｐｐｌｙ Ｃｉｒｃｕｉｔ、 使用電圧１００Ｖで楽に２５０Ｖになる |
 |
| Ｆ−２Ａ． 修理前 Ｓｃｒｅｅｎ Ｓｕｐｐｌｙ Ｃｉｒｃｕｉｔ |
 |

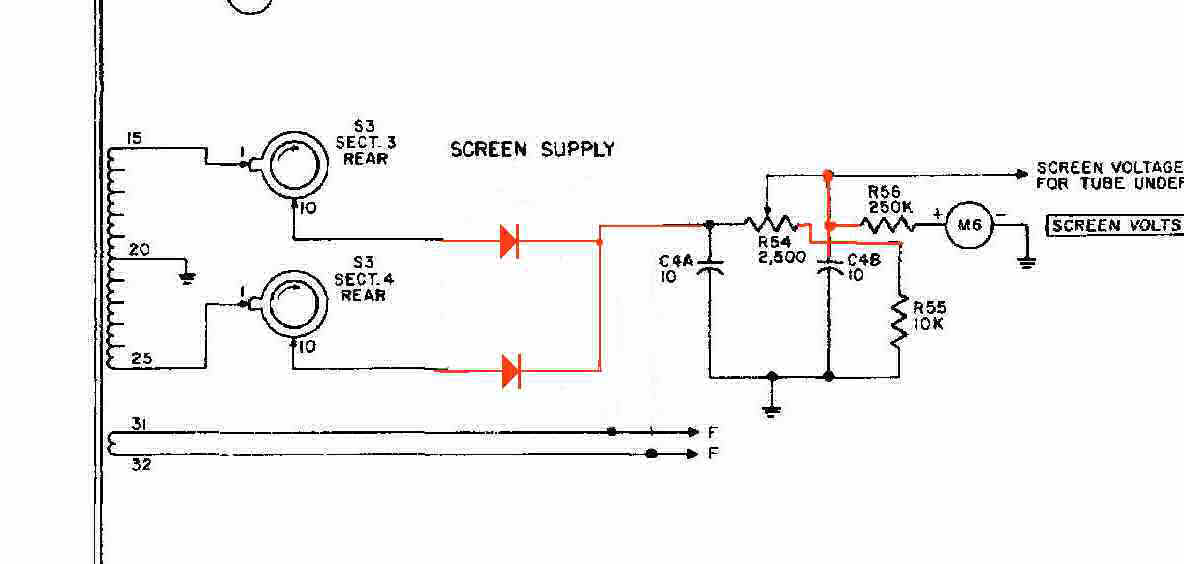

| Ｆ−２Ｂ． 修理後 Ｓｃｒｅｅｎ Ｓｕｐｐｌｙ Ｃｉｒｃｕｉｔ、 調整電圧範囲が広まる。 |
 |
| Ｆ−３Ａ． 修理前 Ｅｍｉｓｓｏｎ Ｍｅａｓｕｒｅｍｅｎｔ Ｃｉｒｃｕｉｔ |
 |
| Ｆ−３Ｂ． 修理後 Ｅｍｉｓｓｏｎ Ｍｅａｓｕｒｅｍｅｎｔ Ｃｉｒｃｕｉｔ |
 |
| Ｆ−４Ａ． 修理前 Ｌｅａｋａｇｅ Ｔｅｓｔ Ｃｉｒｃｕｉｔ |
 |
| Ｆ−４Ｂ． 修理後 Ｌｅａｋａｇｅ Ｔｅｓｔ Ｃｉｒｃｕｉｔ |
 |
| Ｆ−５Ａ． 修理前 Ｓｈｏｒｔ Ｔｅｓｔ Ｃｉｒｃｕｉｔ |
 |
| Ｆ−５Ｂ． 修理後 Ｓｈｏｒｔ Ｔｅｓｔ Ｃｉｒｃｕｉｔ |
 |
