| Ｔｅｃｈｎｉｃｓ ＳＰ－１０ｍｋⅢ(SP10mk3)８台目修理記録 |
| ＜＜梱包はこちらを参考＞＞ 平成２０年９月２８日持込 １１月２２日完成 |
| 注意 このＡＭＰは初期のＣ－ＭＯＳ－ＩＣそれもカスタムが使用されています。 基板を触るときは十分注意すること。無論のこと、ハンダ処理時や測定時は十分の接地処理をすること |
|
| Ａ． 修理前の状況 Ａ－１Ａ． 点検中 タンテーブルを見る |
 |

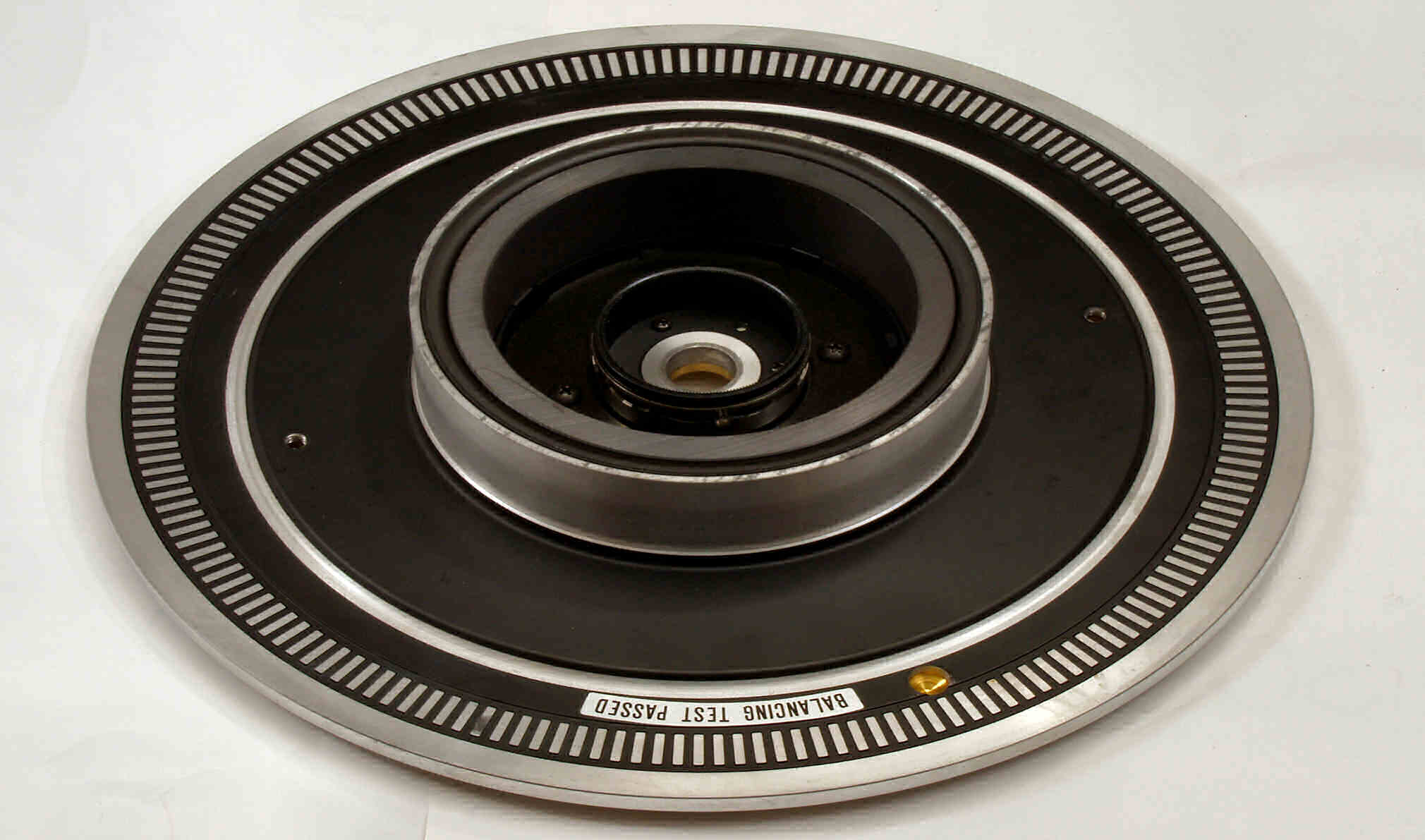

| Ａ－１Ｂ． 点検中 タンテーブルがアウター・ロータに成っている。 非常に綺麗です。 |
 |

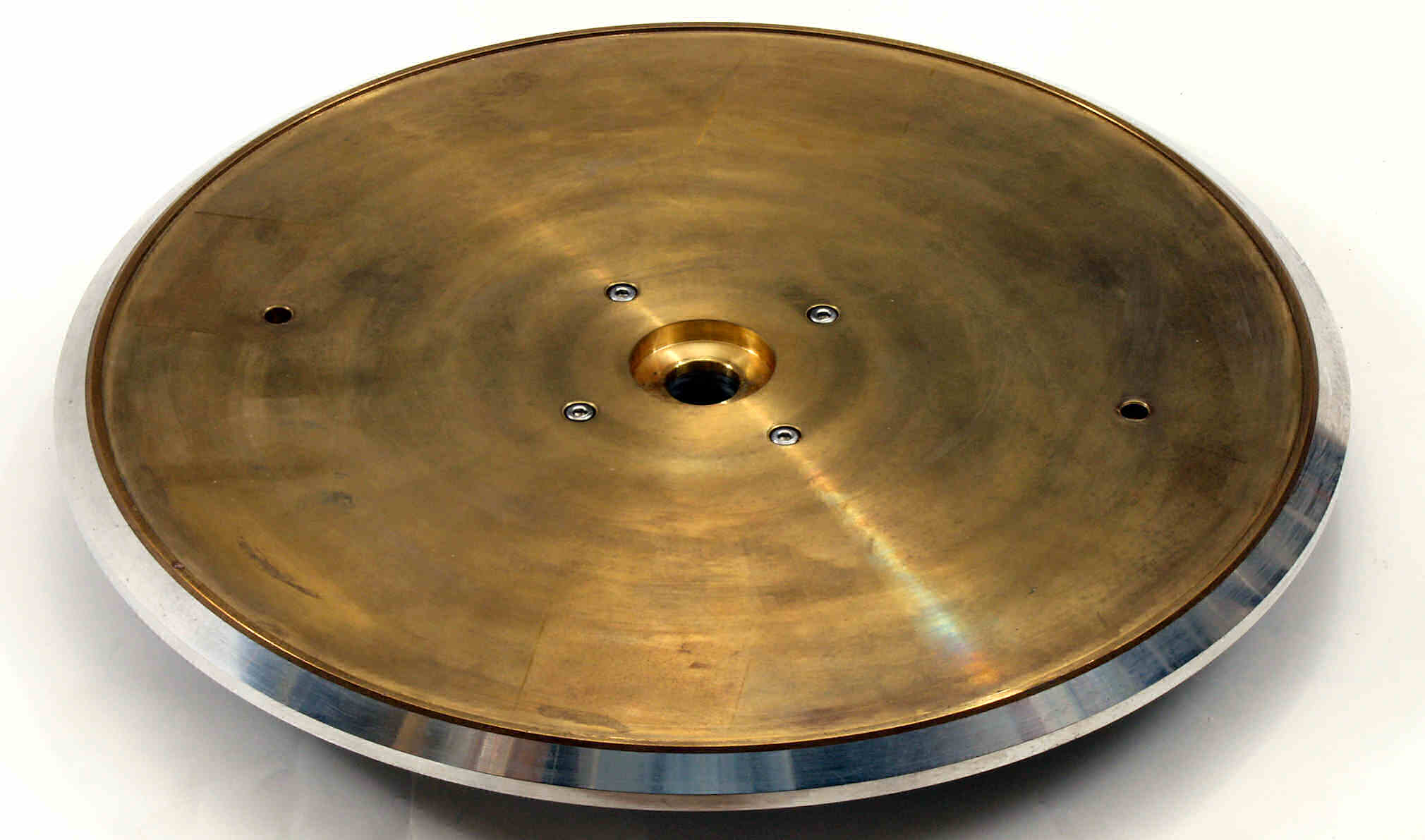

| Ａ－１Ｃ． 点検中 ターンテーブル裏 アウターロータの磁石。 |
 |
| Ａ－１Ｄ． 点検中 ターンテーブル裏パルス発生山、非常に綺麗です。 |
 |

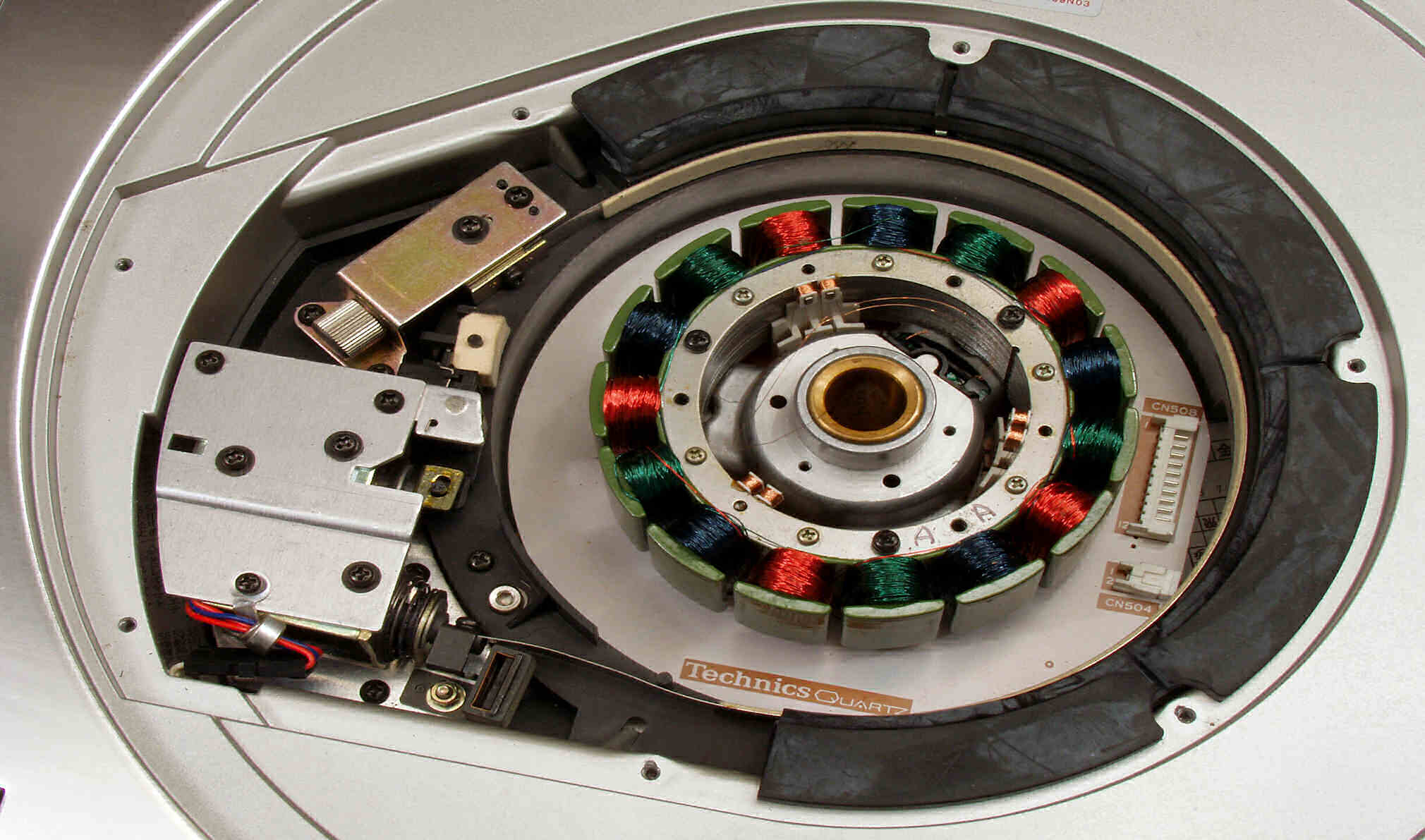

| Ａ－２Ａ． 点検中 ＦＧコイルを切断して、取り外してあるる。 |
 |

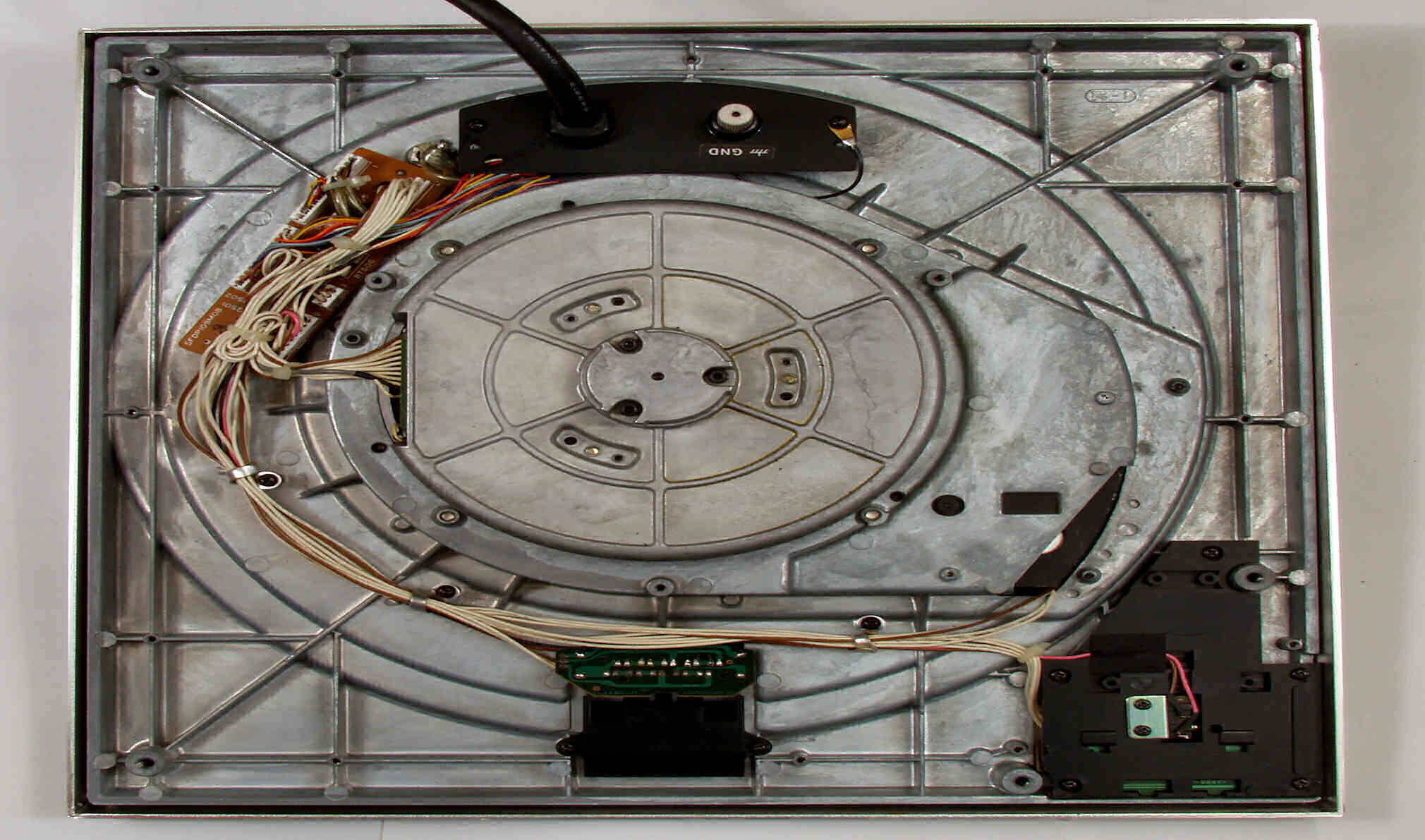

| Ａ－３Ａ． 点検中 下から見る |
 |
| Ａ－３Ｂ． 点検中 下ケースを取り、下から見る |
 |

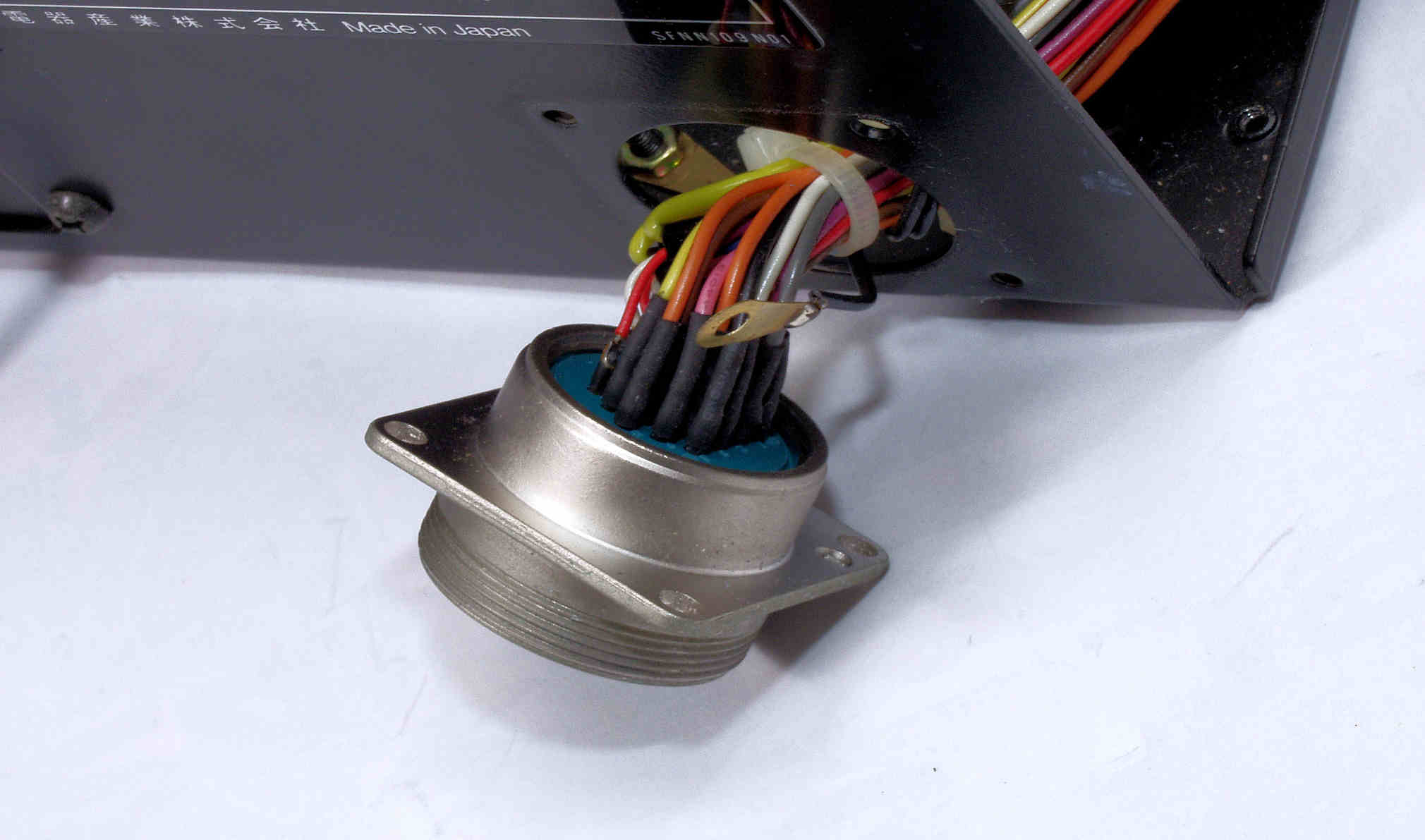

| Ａ－３Ｃ． 点検中 接続コネクター点検 |
 |
| Ａ－ＡＡ． 電源部点検中 外観を上から見る |
 |
| Ａ－ＡＢ． 電源部点検中 外観を上横から見る |
 |
| Ａ－ＡＣ． 電源部点検中 外観を下から見る |
 |
| Ａ－ＡＤ． 電源部点検中 外観を下から見る、トランス部の膨らみも無し、HARD-OFFからの購入！ |
 |

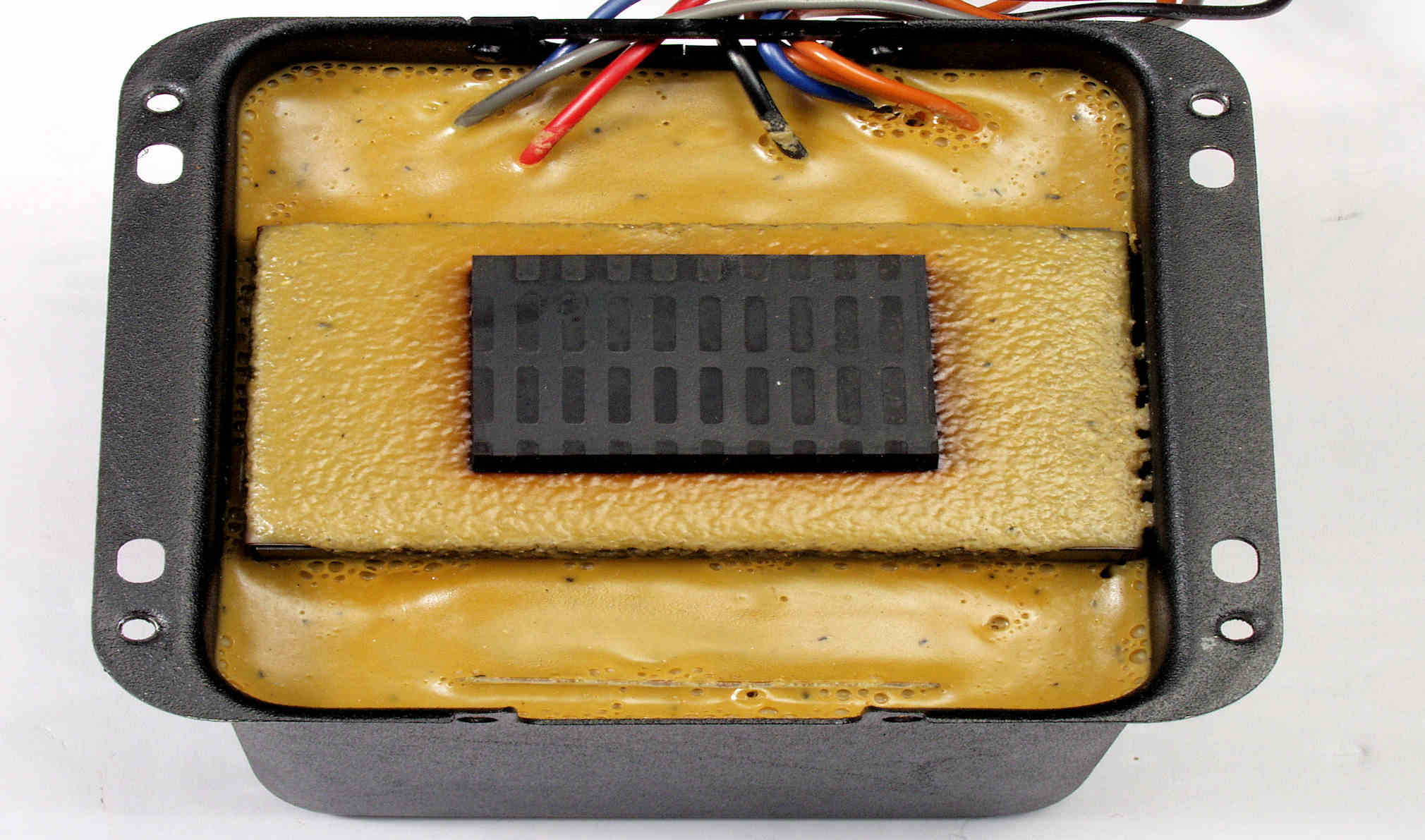

| Ａ－ＡＤ－１． 電源部点検中 定規を当てると、トランス部の膨らみ有り！ |
 |

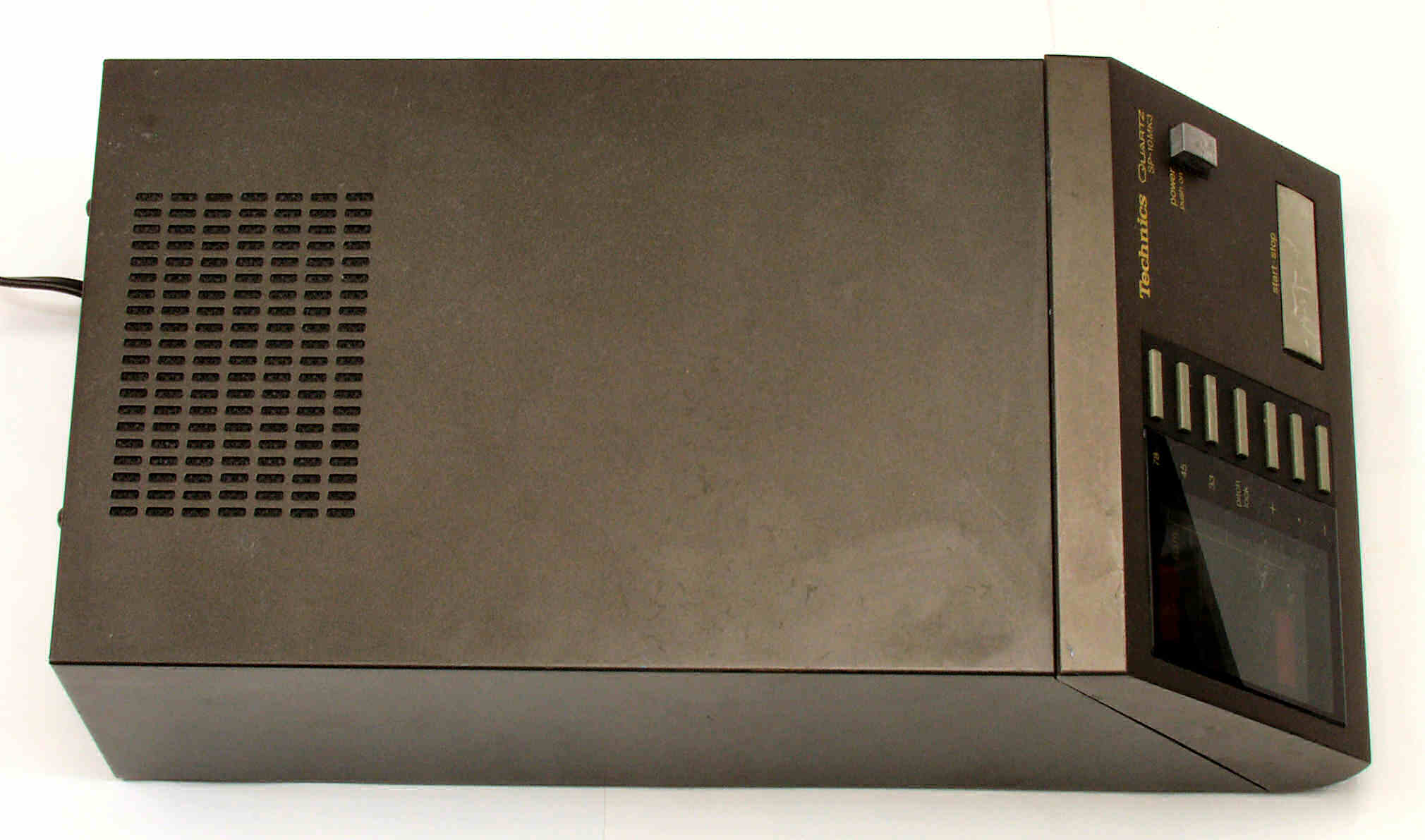

| Ａ－ＡE． 電源部点検中 外観を前から見る |
 |

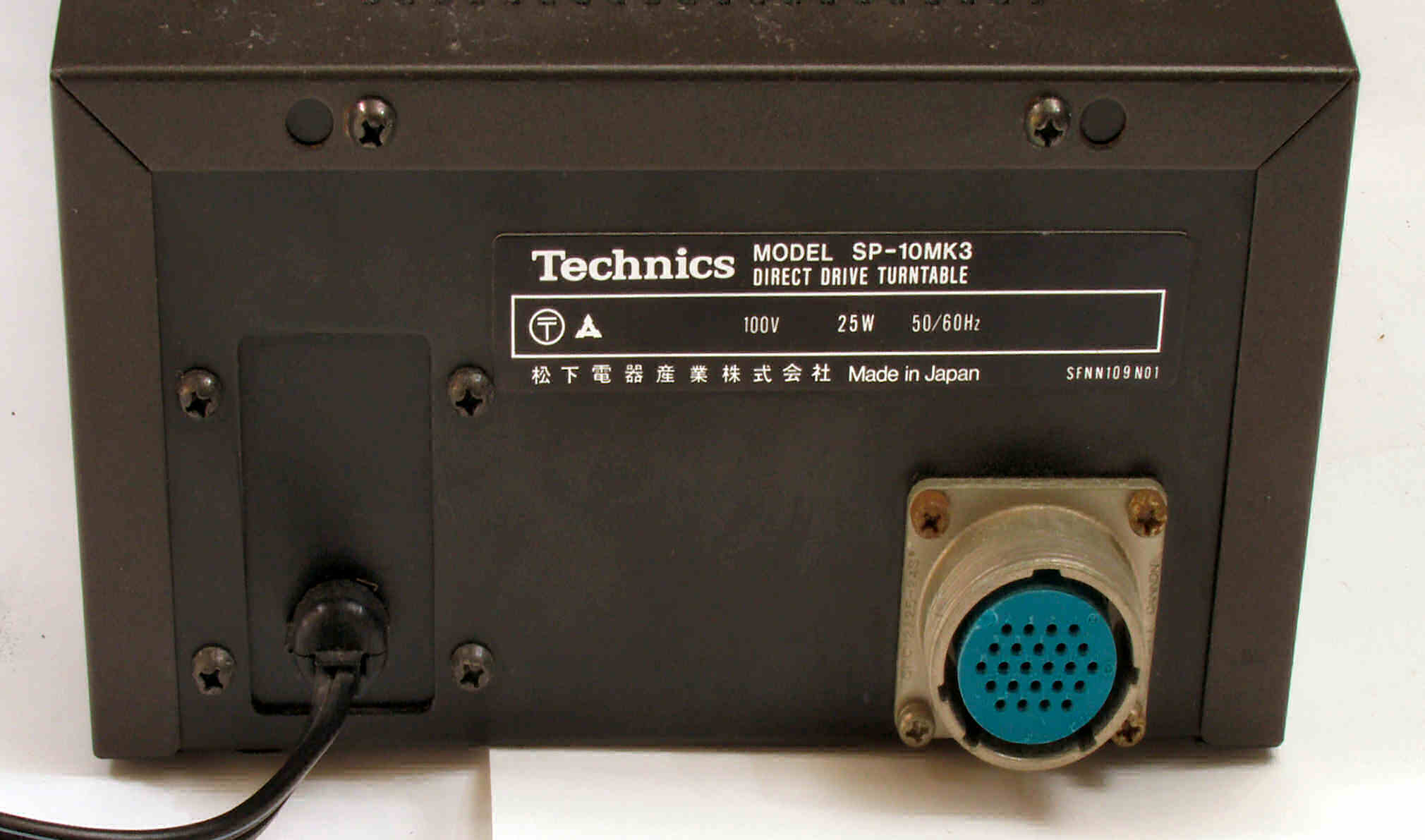

| Ａ－ＡF． 電源部点検中 外観を後から見る |
 |

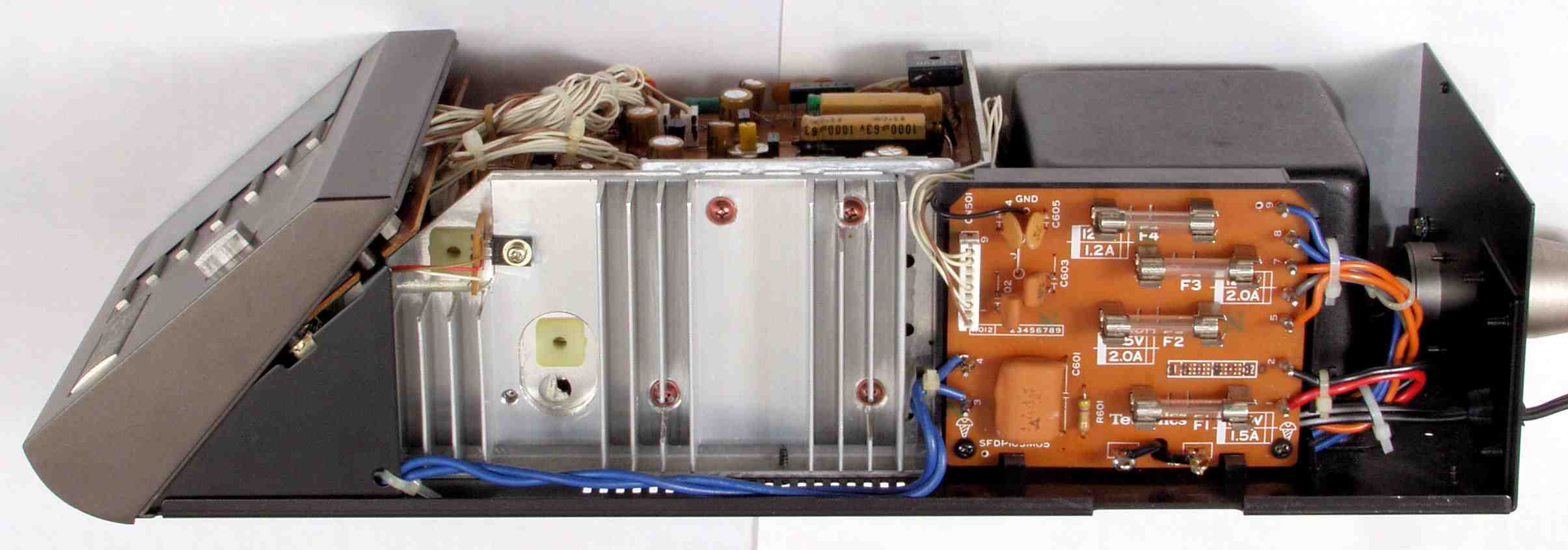

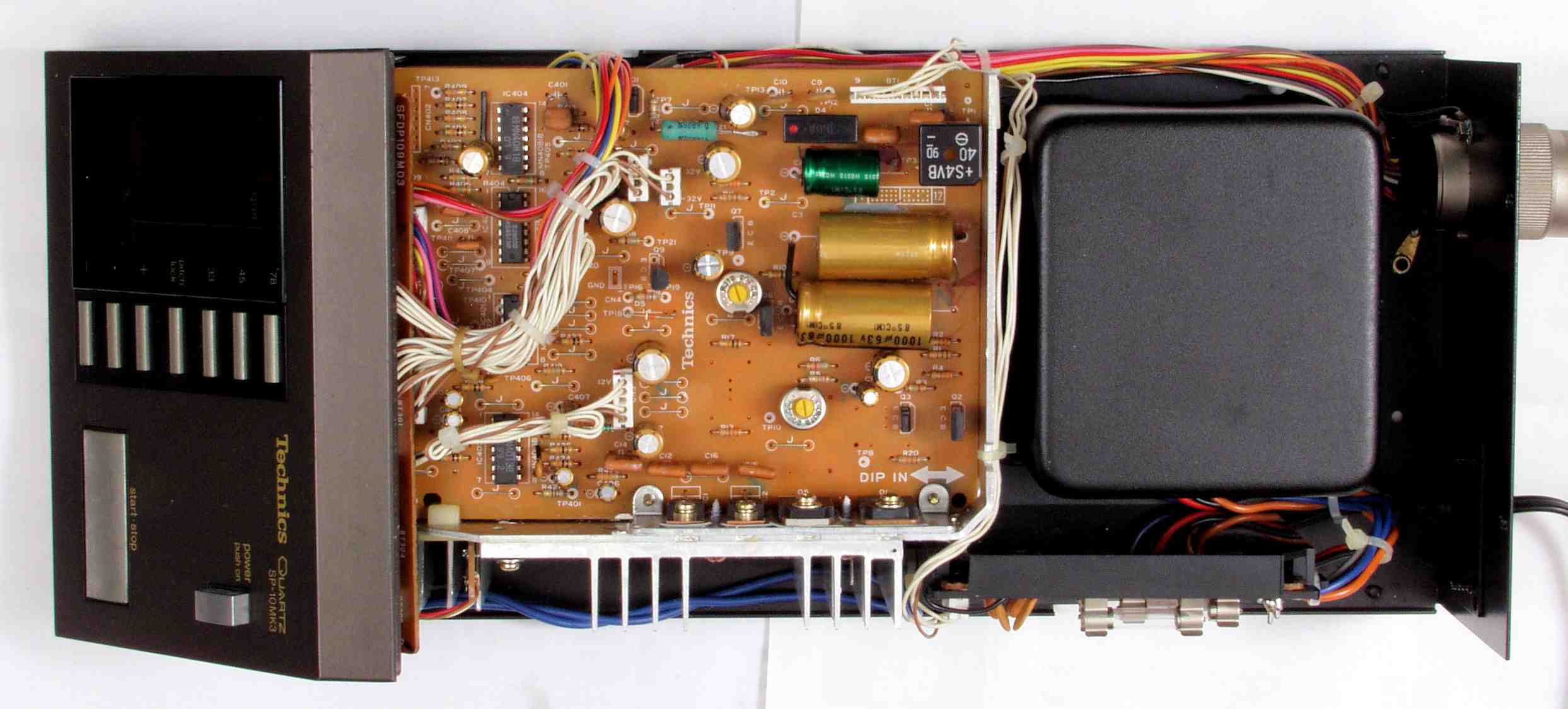

| Ａ－ＢＡ． 電源部点検中 ケースを取り、本体を上から見る |
 |

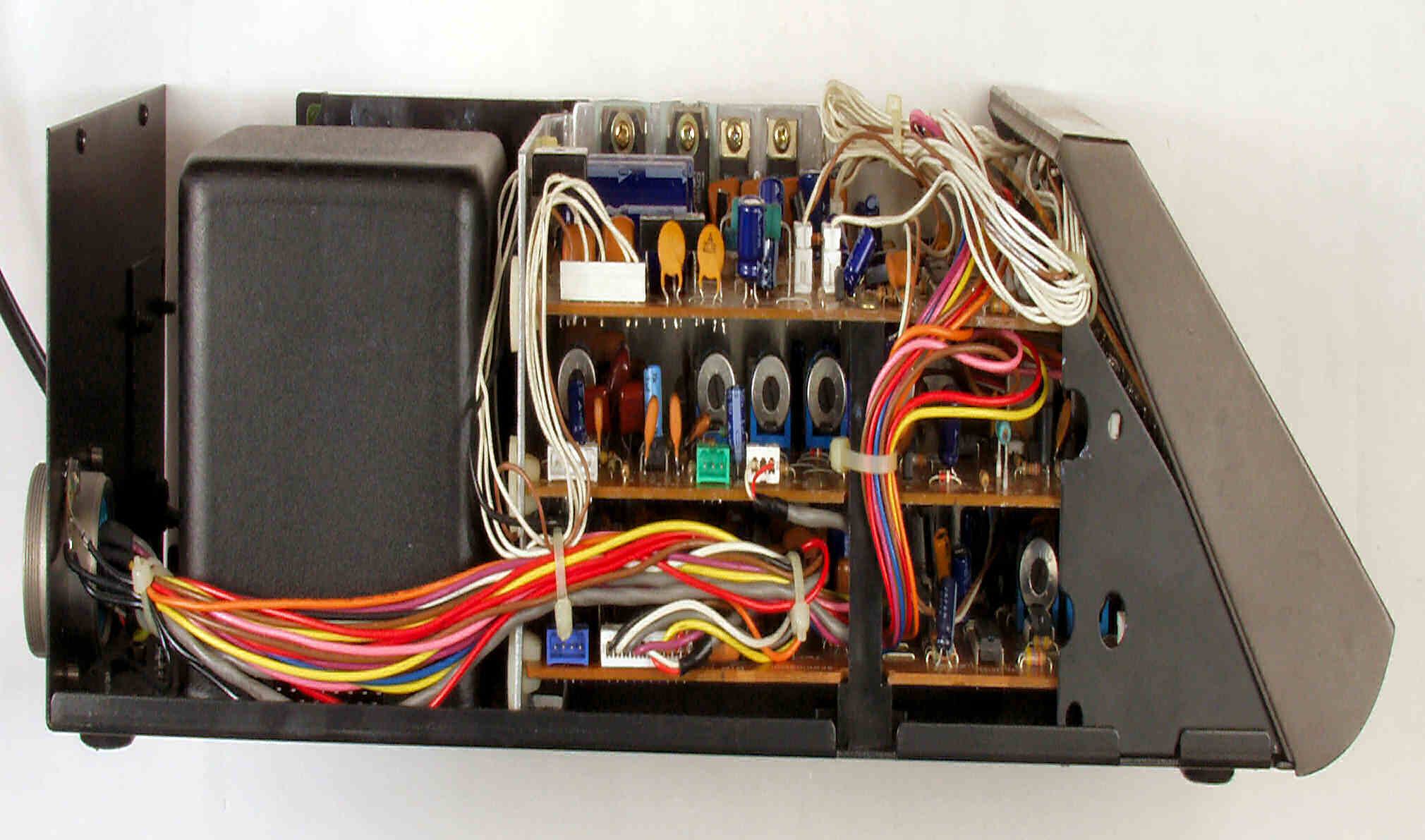

| Ａ－ＢＢ． 電源部点検中 ケースを取り、本体を左側から見る |
 |
| Ａ－ＢＣ． 電源部点検中 ケースを取り、本体を右側から見る。 |
 |
| Ａ－ＢＤ． 電源部点検中 修理記録表（１９９１年１１月１３日修理完了）。 |
 |

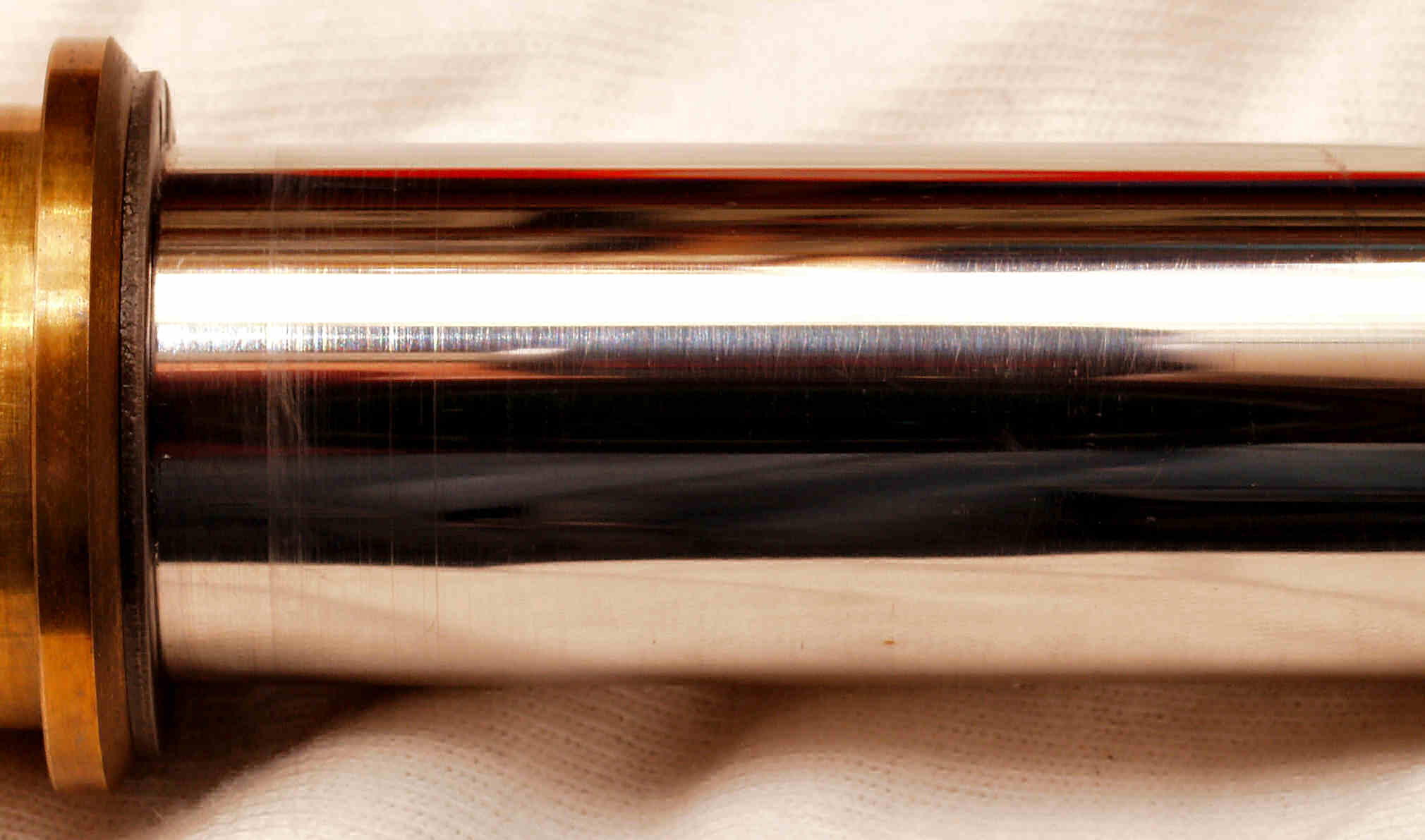

| ＣＭ． 機構修理状況 ＣＭ－１Ａ． 修理中 軸のグリスアップ、機械油が使用されていましたが、この様な重い（負荷が高い）タンテーブルの場合は不可 |
 |
| ＣＭ－１Ｂ． 修理中 軸のグリスアップ。 外からの埃が進入し出口側に傷が多い、５年に１回はグリスアップが必要。 |
 |
| ＣＭ－１Ｃ． 修理中 軸のグリスアップ。 奥の方、過負荷で変色している。 |
 |
| ＣＭ－２． 修理中 ブレーキ機構のメカ調整 |
 |
| Ｃ． 修理状況 Ｃ－１Ａ． 修理中 基板を取り外す。 |
 |
| Ｃ－１Ｂ． 修理中 トランスの押さえゴム。 |
 |
| Ｃ－１Ｃ． 修理後 トランスの押さえゴム、 切り込みを入れ、当たりを弱める。 |
 |
| Ｃ－２Ａ． 修理前 定電圧回路基板 |
 |
| Ｃ－２Ｂ． 修理後 定電圧回路基板 電解コンデンサー１７個、半固定ＶＲ２個交換 |
 |
| Ｃ－２Ｃ． 修理前 定電圧回路基板裏 |
 |
| Ｃ－２Ｄ． 修理（半田補正）後＋不要なフラックスを取る 定電圧回路基板裏、全ハンダをやり直す、手直しのコンデンサー２個は基板表に移動する |
 |
| Ｃ－２Ｅ． 完成定電圧回路基板裏 洗浄後 |
 |
| Ｃ－３Ａ． 修理前 操作回路基板 |
 |
| Ｃ－３Ｂ． 修理後 操作回路基板。 電解コンデンサー３個交換 |
 |
| Ｃ－３Ｃ． 修理前 操作回路基板裏 |
 |
| Ｃ－３Ｄ． 修理（半田補正）後 操作回路基板裏、全ハンダをやり直す |
 |
| Ｃ－３Ｅ． 完成操作回路基板裏 洗浄後 |
 |
| Ｃ－４Ａ． 修理前 制御回路基板 |
 |
| Ｃ－４Ｂ． 修理後 制御回路基板 半固定ＶＲ５個、電解コンデンサー１０個、半固定ＶＲ交換 |
 |
| Ｃ－４Ｃ． 修理後 制御回路基板裏 |
 |
| Ｃ－４Ｄ． 修理（半田補正）後 制御回路基板裏、全ハンダをやり直す |
 |
| Ｃ－４Ｅ． 完成制御回路基板裏 洗浄後 |
 |
| Ｃ－５Ａ． 修理前 駆動回路基板 |
 |
| Ｃ－５Ｂ． 修理後 駆動回路基板 電解コンデンサー１７個交換 |
 |
| Ｃ－５Ｃ． 修理前 駆動回路基板裏 |
 |
| Ｃ－５Ｄ． 修理（半田補正）後 駆動回路基板裏、全ハンダをやり直す |
 |
| Ｃ－５Ｅ． 完成駆動回路基板裏 洗浄後 |
 |

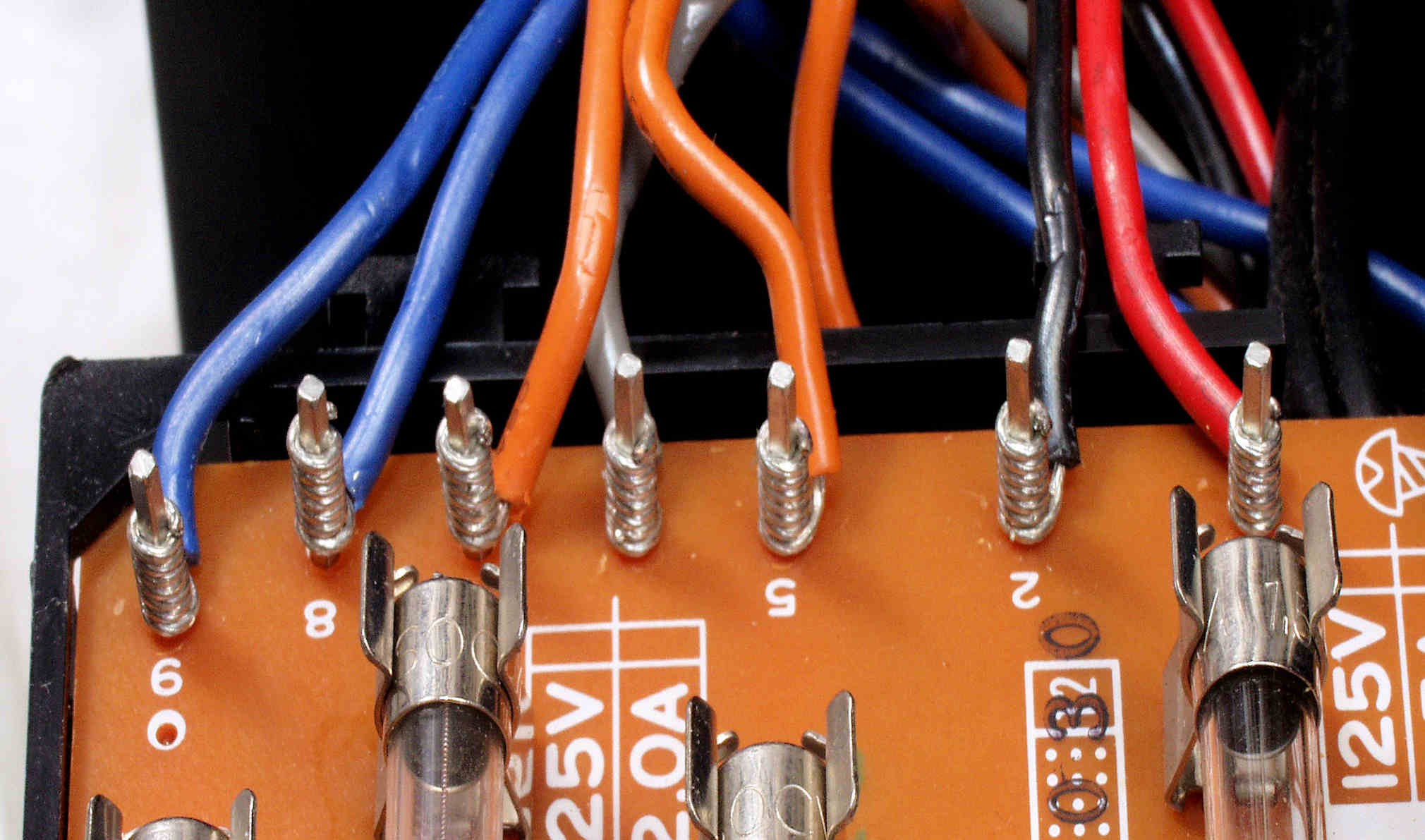

| Ｃ－６Ａ． 修理中 フューズ基板。 |
 |
| Ｃ－６Ｂ． 修理前 フューズ基板裏 |
 |

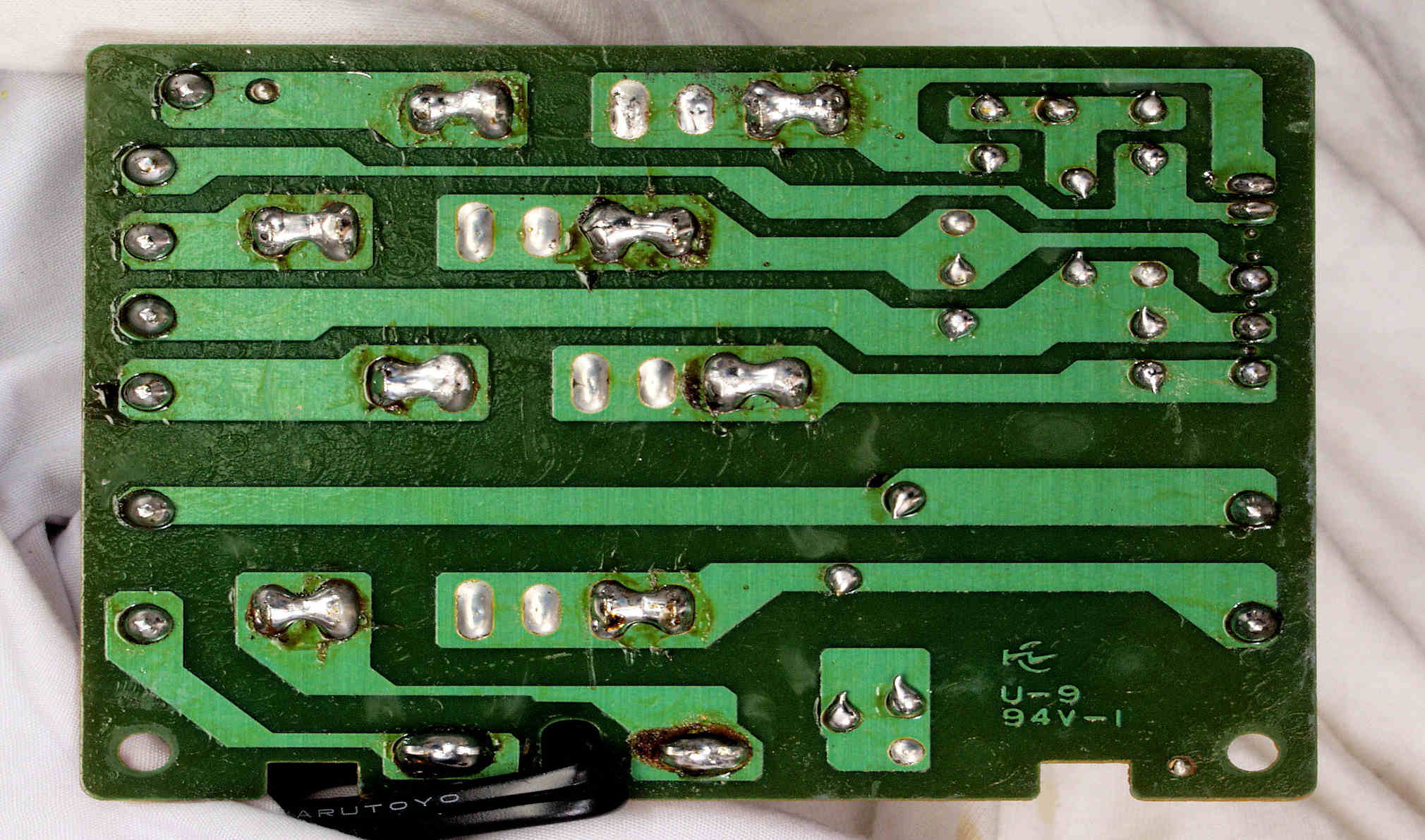

| Ｃ－６Ｃ． 修理（半田補正）後 フューズ基板裏、全ハンダをやり直す |
 |
| Ｃ－６Ｄ． 完成フューズ基板裏 洗浄後 |
 |
| Ｃ－６Ｅ． 修理前 フューズ基板ラッピング |
 |
| Ｃ－６Ｆ． 修理後 フューズ基板ラッピング、ハンダを浸みこませる。 |
 |
| Ｃ－７Ａ． パネル清掃 |
 |
| Ｃ－７Ｂ． ケーブルコネクター点検 |
 |

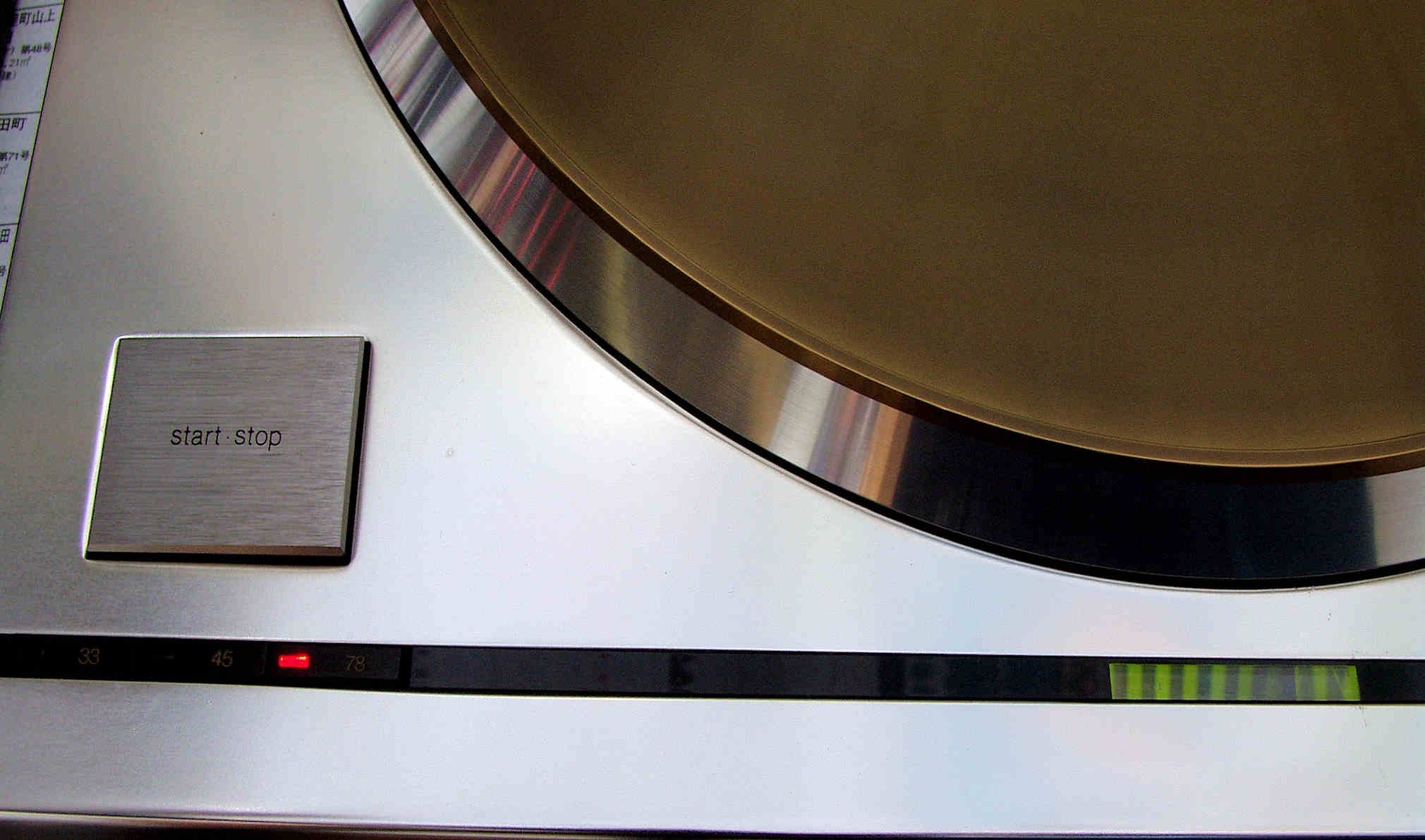

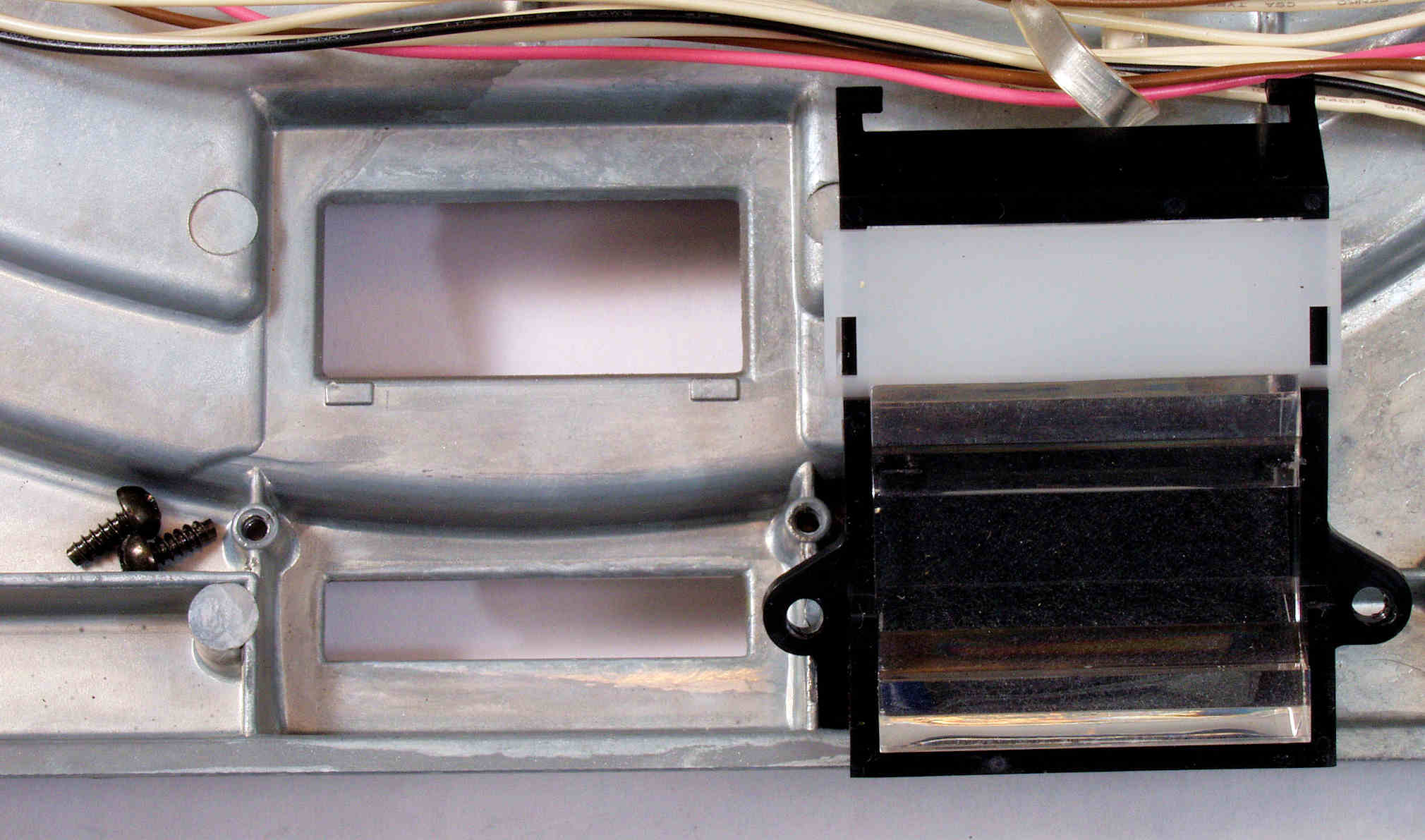

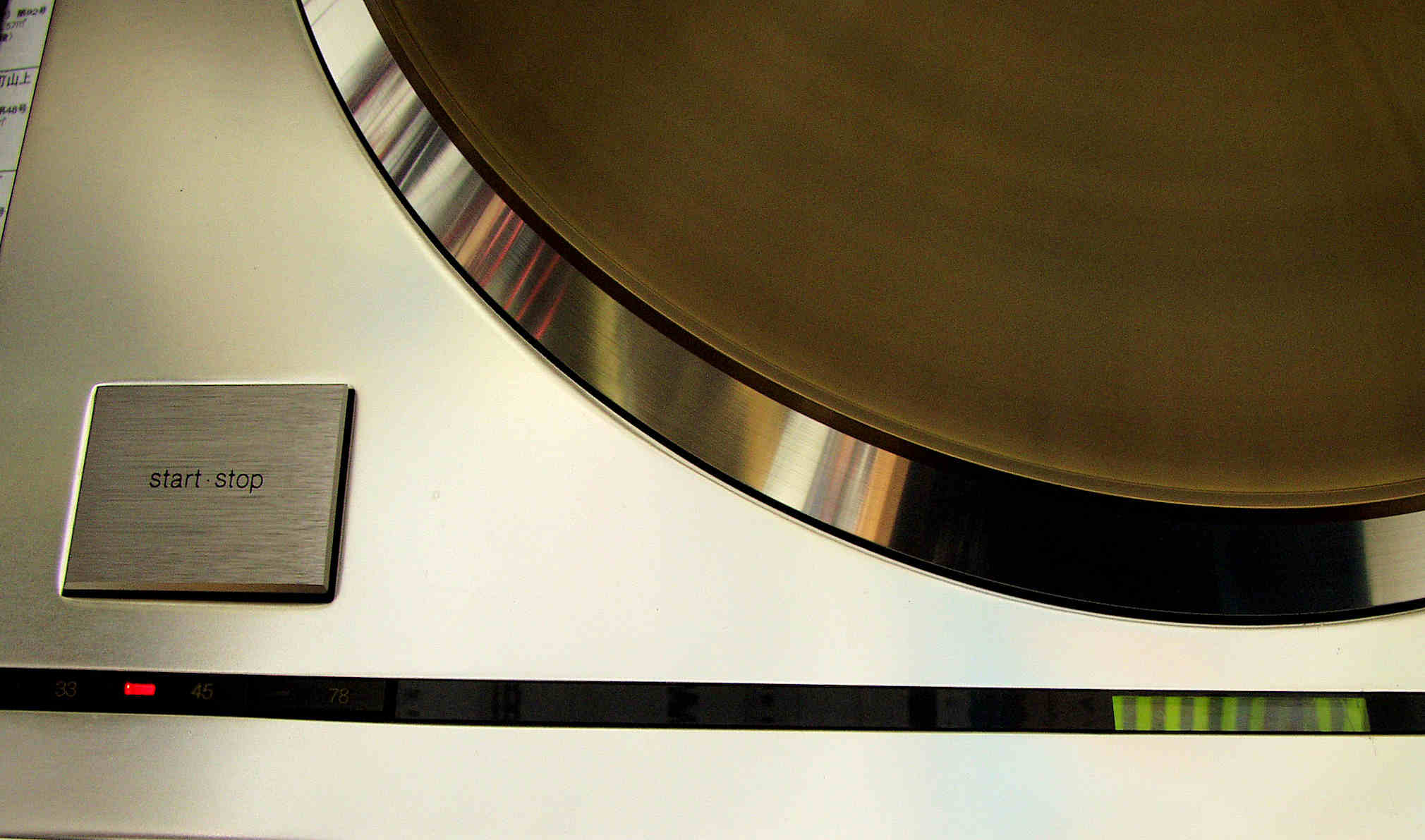

| Ｃ－８Ａ． 清掃中 ストロボ窓・周り清掃。 |
 |

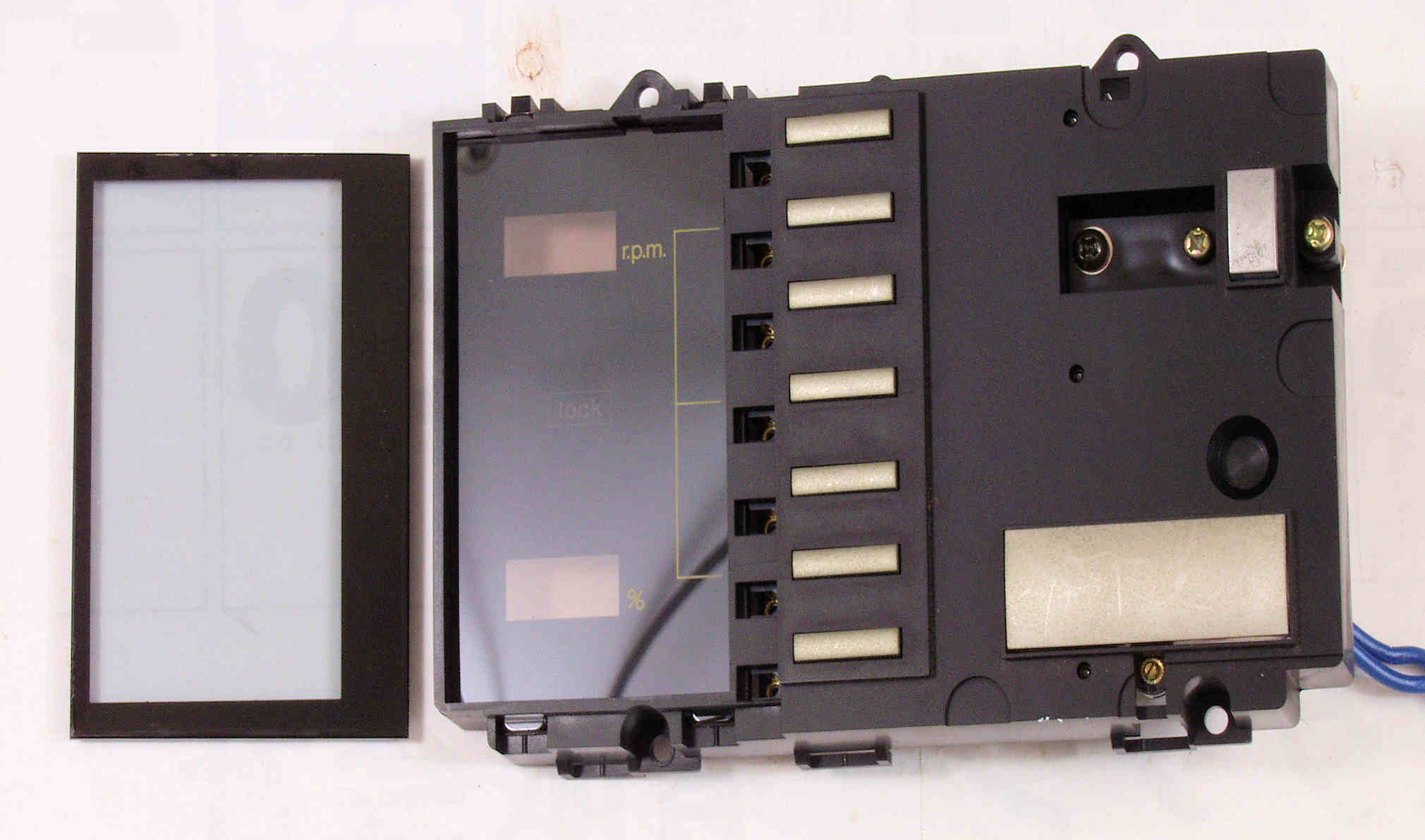

| Ｃ－９． 修理中 ターンテーブル操作ＳＷ |
 |

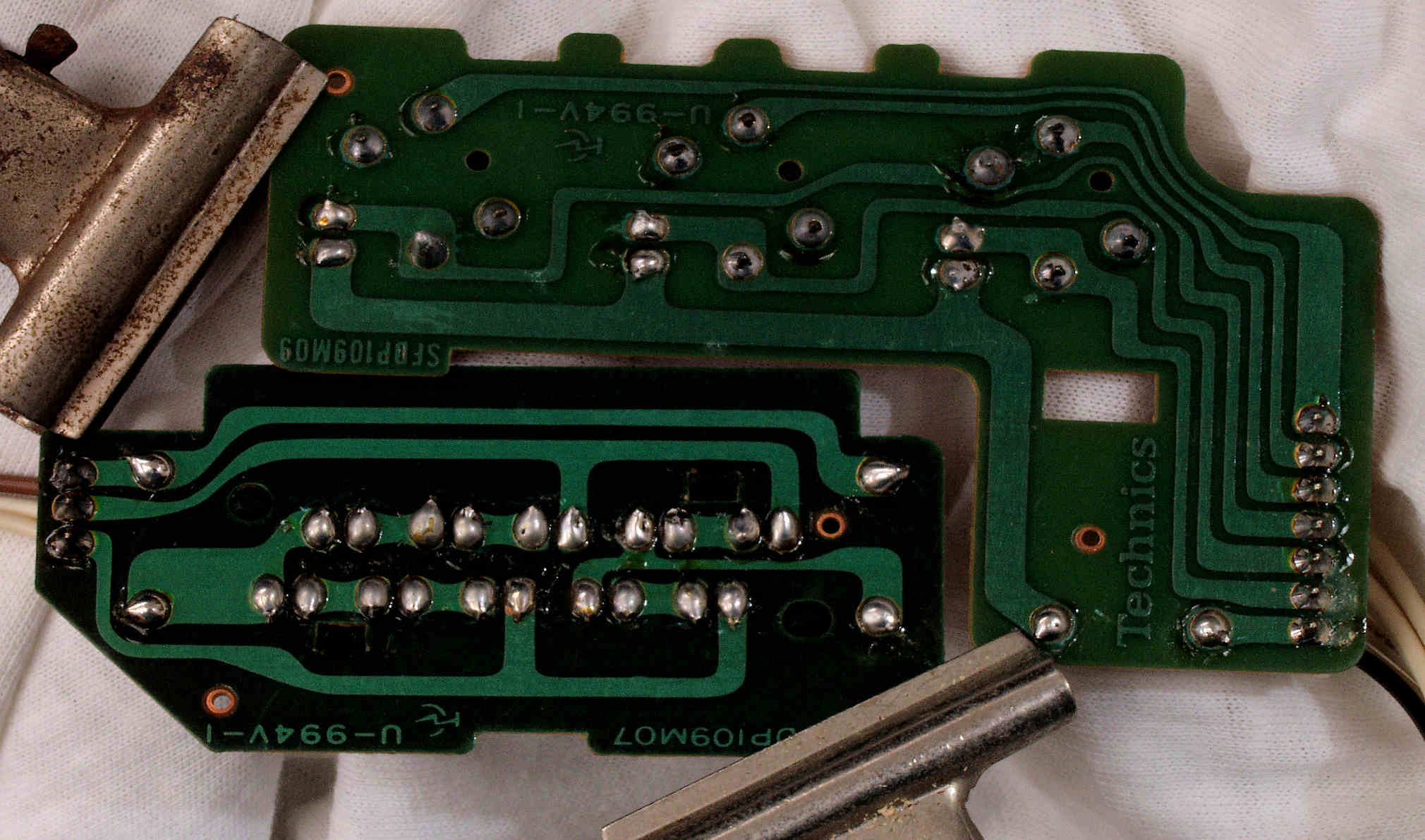

| Ｃ－９Ａ． 修理前 ターンテーブル操作基板基板裏・ＬＥＤ表示基板裏 |
 |

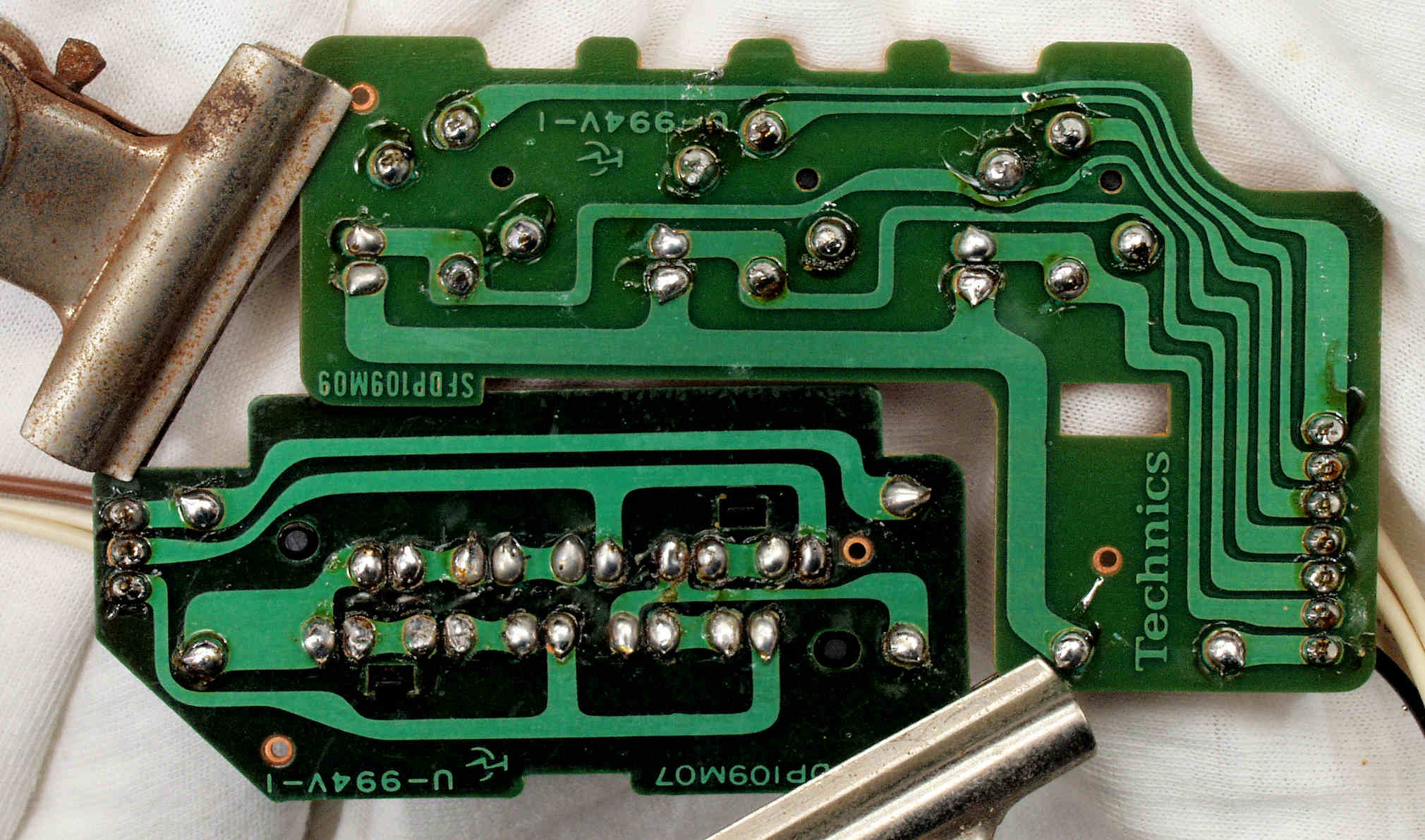

| Ｃ－９Ｂ． 修理（半田補正）後 ターンテーブル接続基板裏・ＬＥＤ表示基板裏 |
 |
| Ｃ－９Ｃ． 完成ターンテーブル接続基板裏 洗浄後 |
 |
| Ｃ－９Ｄ． 完成ターンテーブルＬＥＤ表示基板裏 洗浄後 |
 |

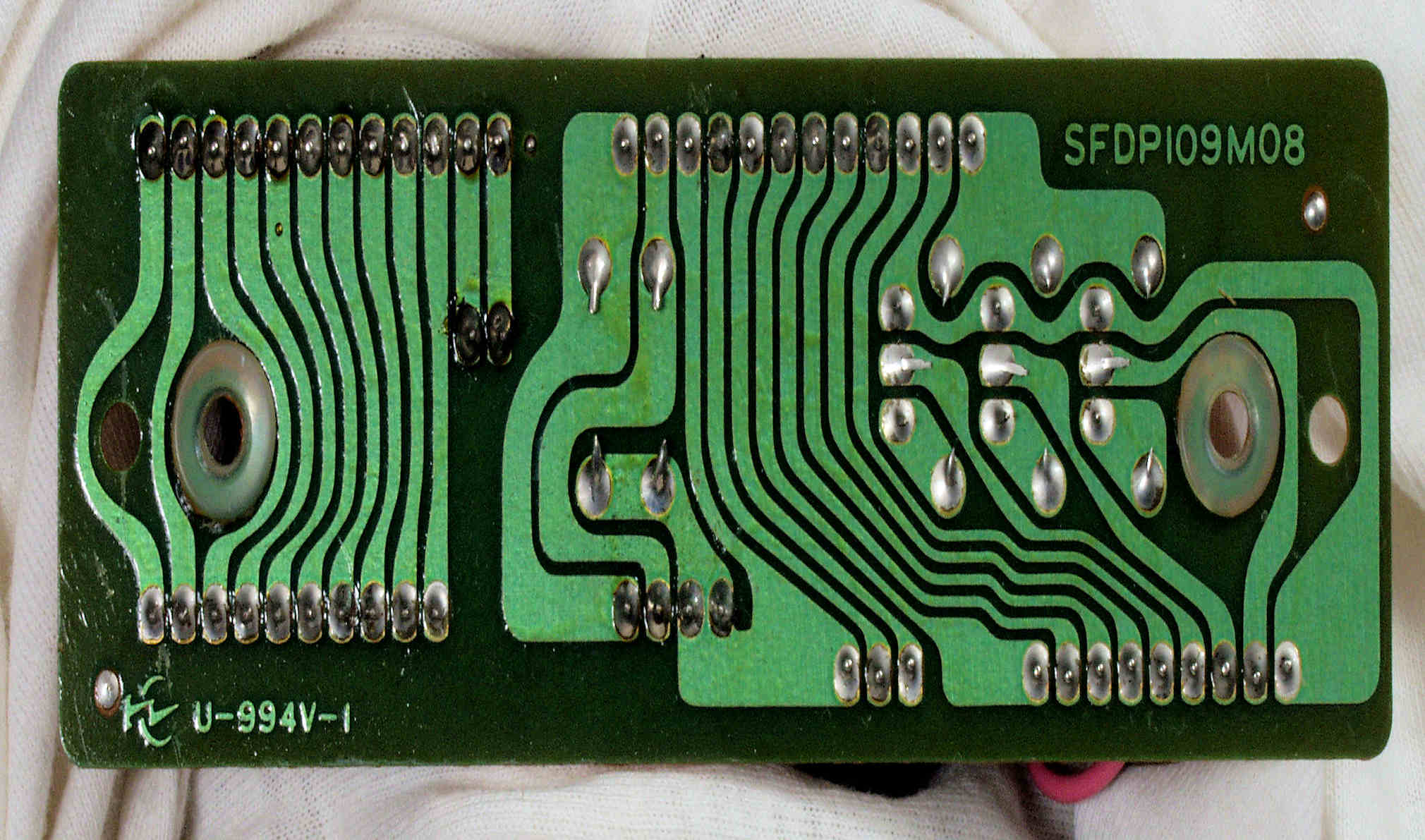

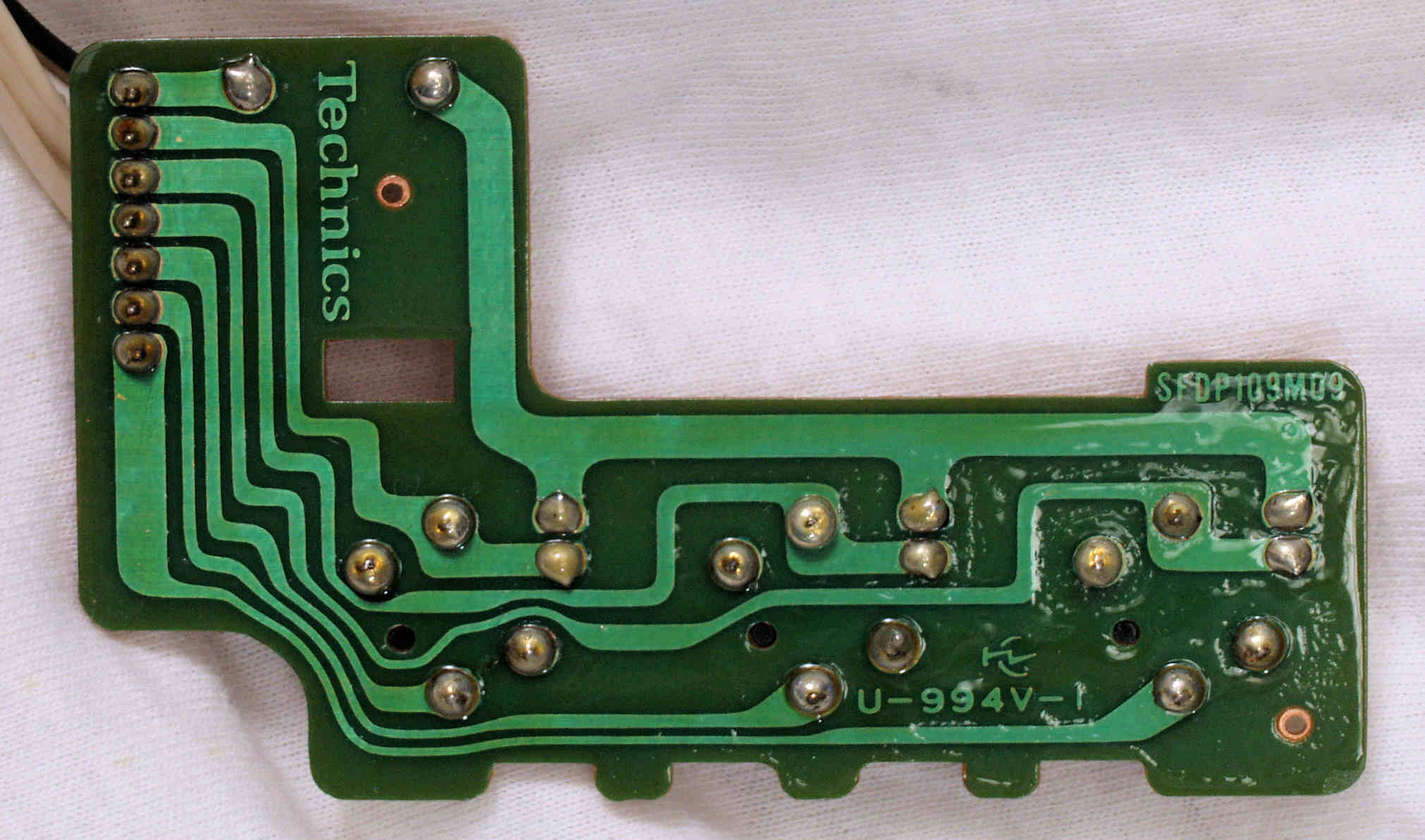

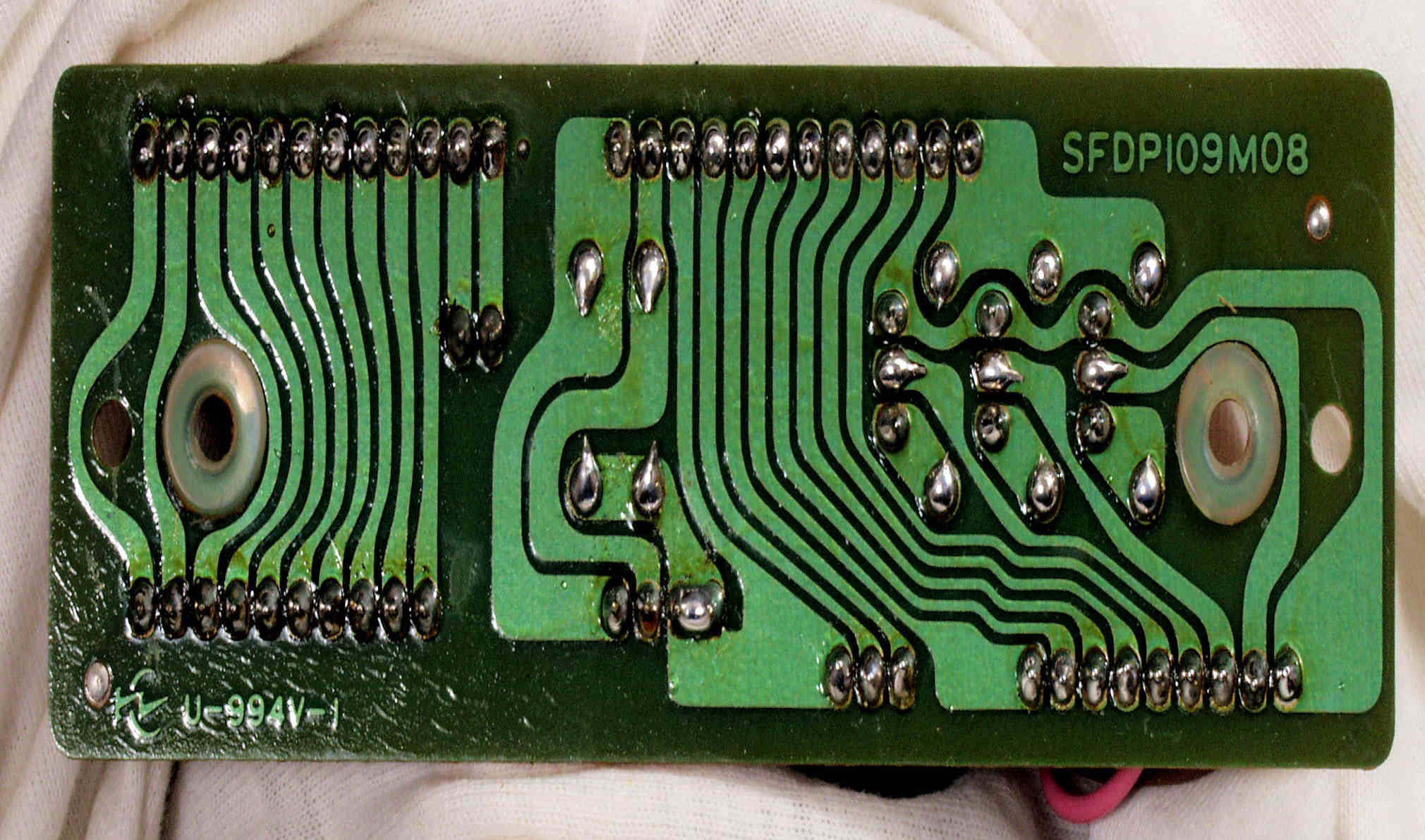

| Ｃ－ＡＡ． 修理前 ターンテーブル接続基板裏 |
 |
| Ｃ－ＡＢ． 修理（半田補正）後 ターンテーブル接続基板裏 |
 |
| Ｃ－ＡＣ． 完成ターンテーブル接続基板裏 洗浄後 |
 |
| Ｃ－ＢＡ． 修理・点検中 接続コネクター点検。 |
|
| Ｃ－ＣＡ． 交換部品 |
 |
| Ｃ－ＤＡ． 修理前 上から見る |
|
| Ｃ－ＤＢ． 修理後 上から見る |
 |
| Ｃ－ＤＣ． 修理前 左側から見る |
|
| Ｃ－ＤＤ． 修理後 左側から見る |
 |
| Ｃ－ＤＥ． 修理前 右側から見る |
|
| Ｃ－ＤＦ． 修理後 右側から見る |
 |
| Ｃ－ＥＡ． 修理前 下から見る |
|
| Ｃ－ＥＢ． 修理後 下から見る |
 |

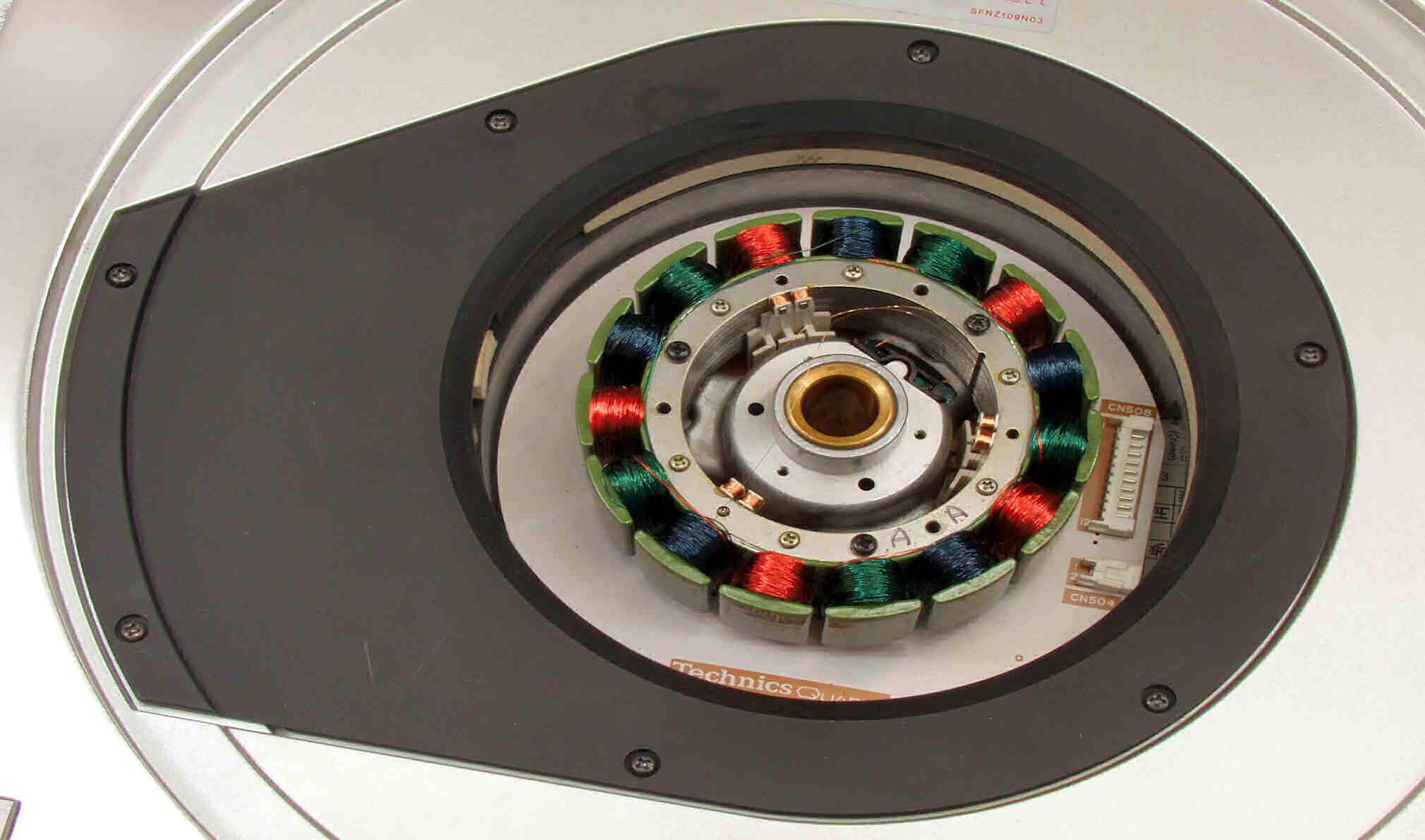

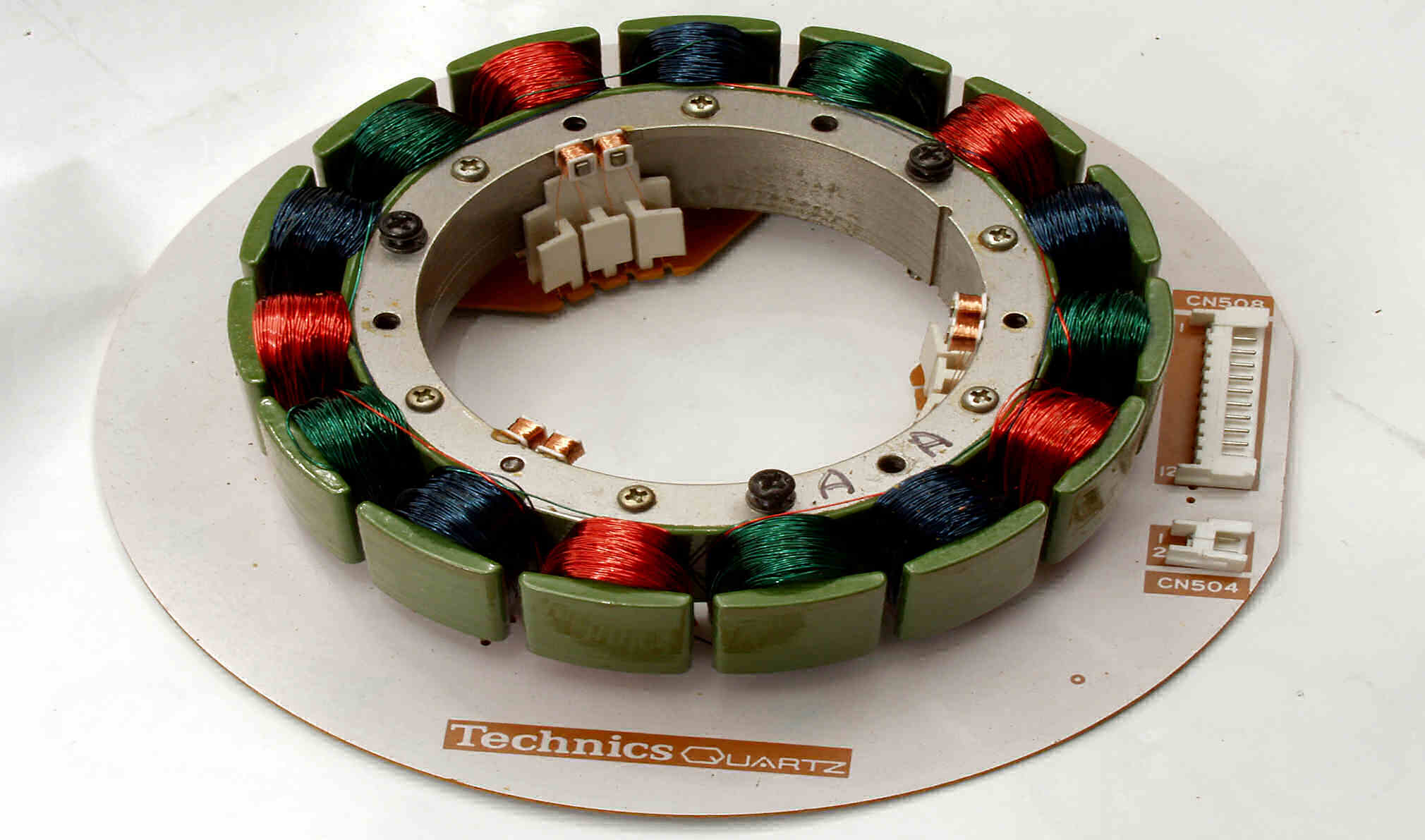

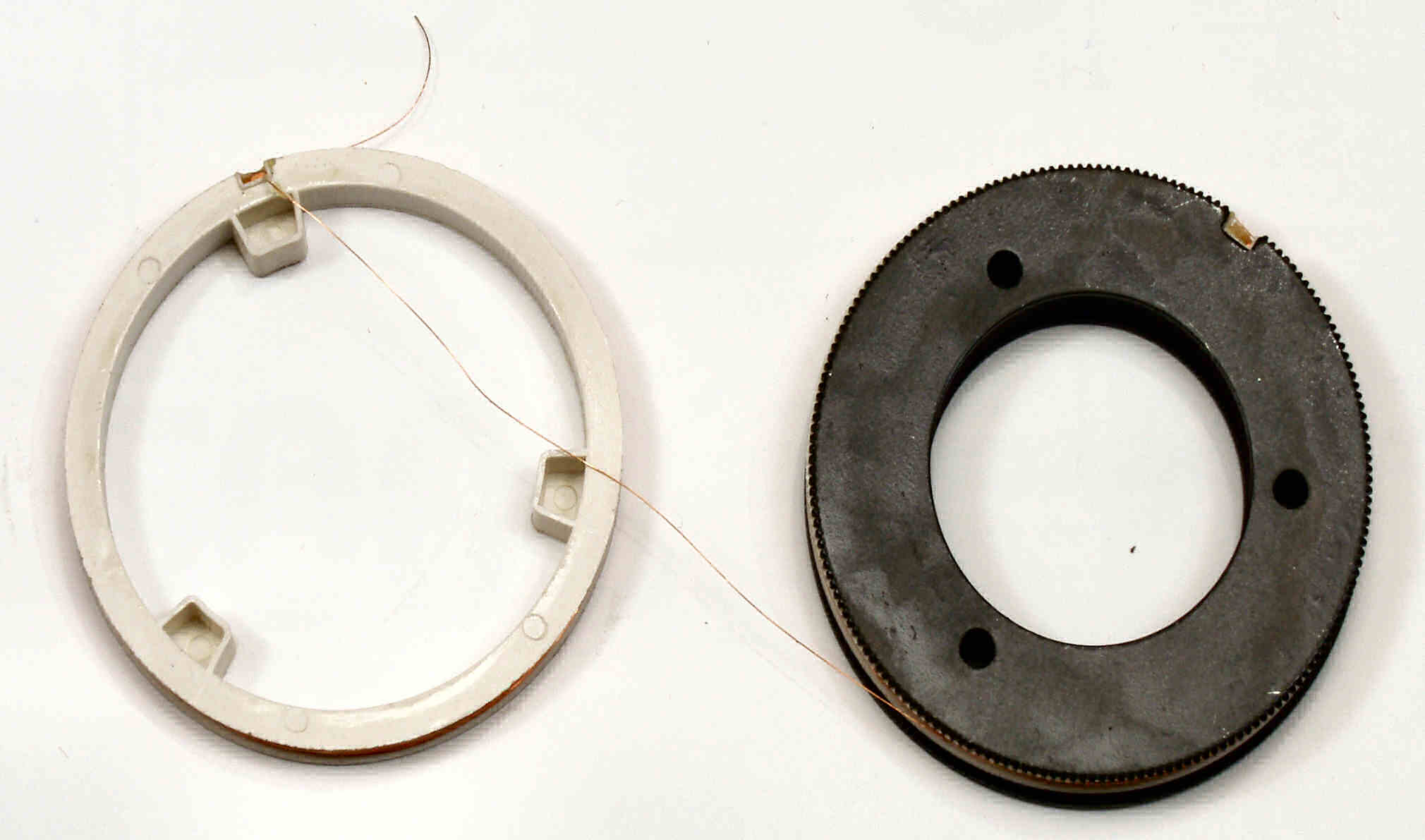

| ＣＣ． ＦＧコイル修理 ＣＣ－１Ａ． ＦＧコイルを切断した線が見える。 |
 |
| ＣＣ－１Ｂ． ＦＧコイルを切断した線が見える。 |
 |
| ＣＣ－１Ｃ． ＦＧコイル取り出し。 |
 |
| ＣＣ－１Ｄ． ＦＧコイル取り出し。 |
 |
| ＣＣ－１Ｅ． ＦＧコイル修理中。 |
 |
| ＣＣ－１Ｆ． ＦＧコイルセット完了。 |
 |

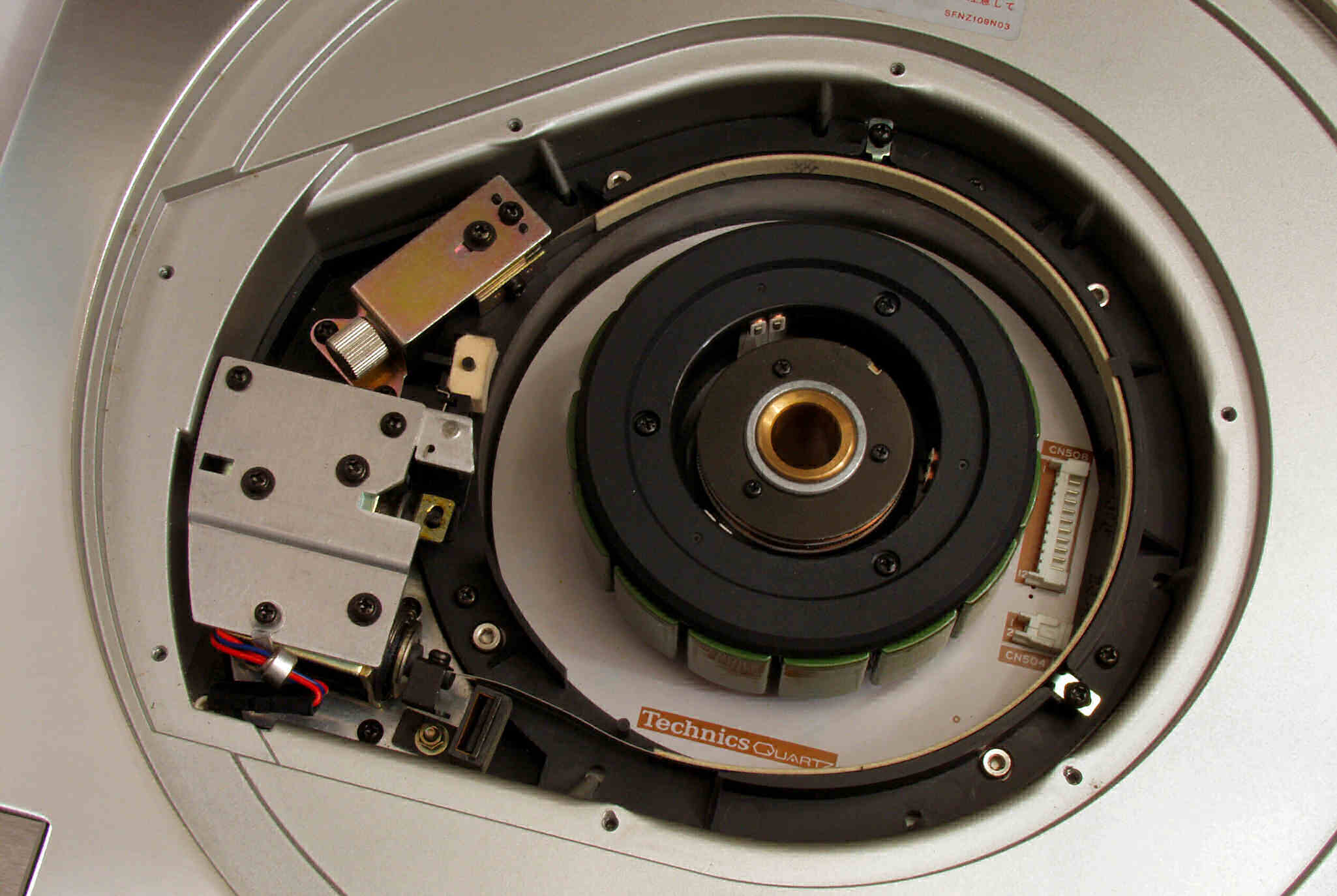

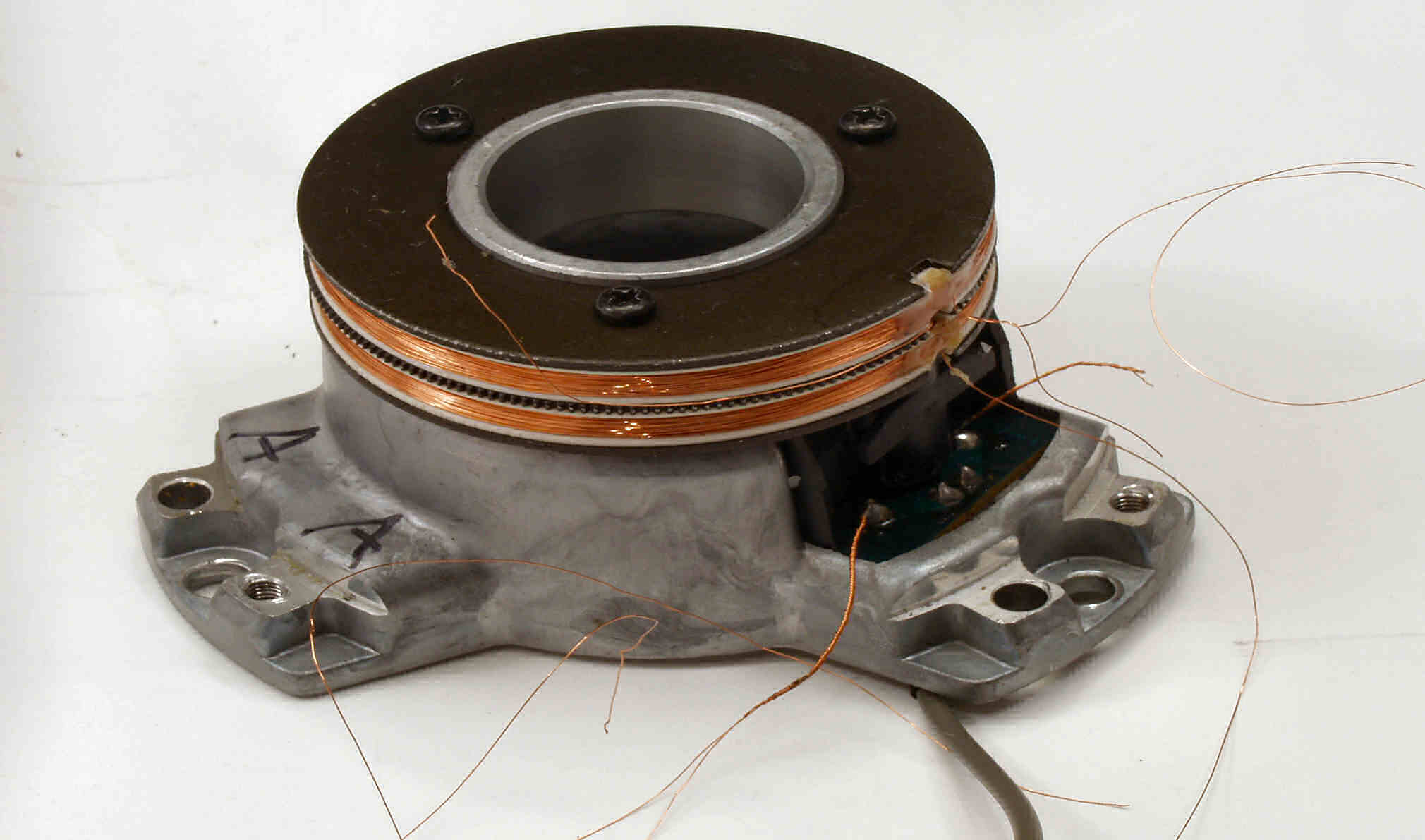

| ＣＣ－２． アマチュア（回転子）取り出す。 |
 |

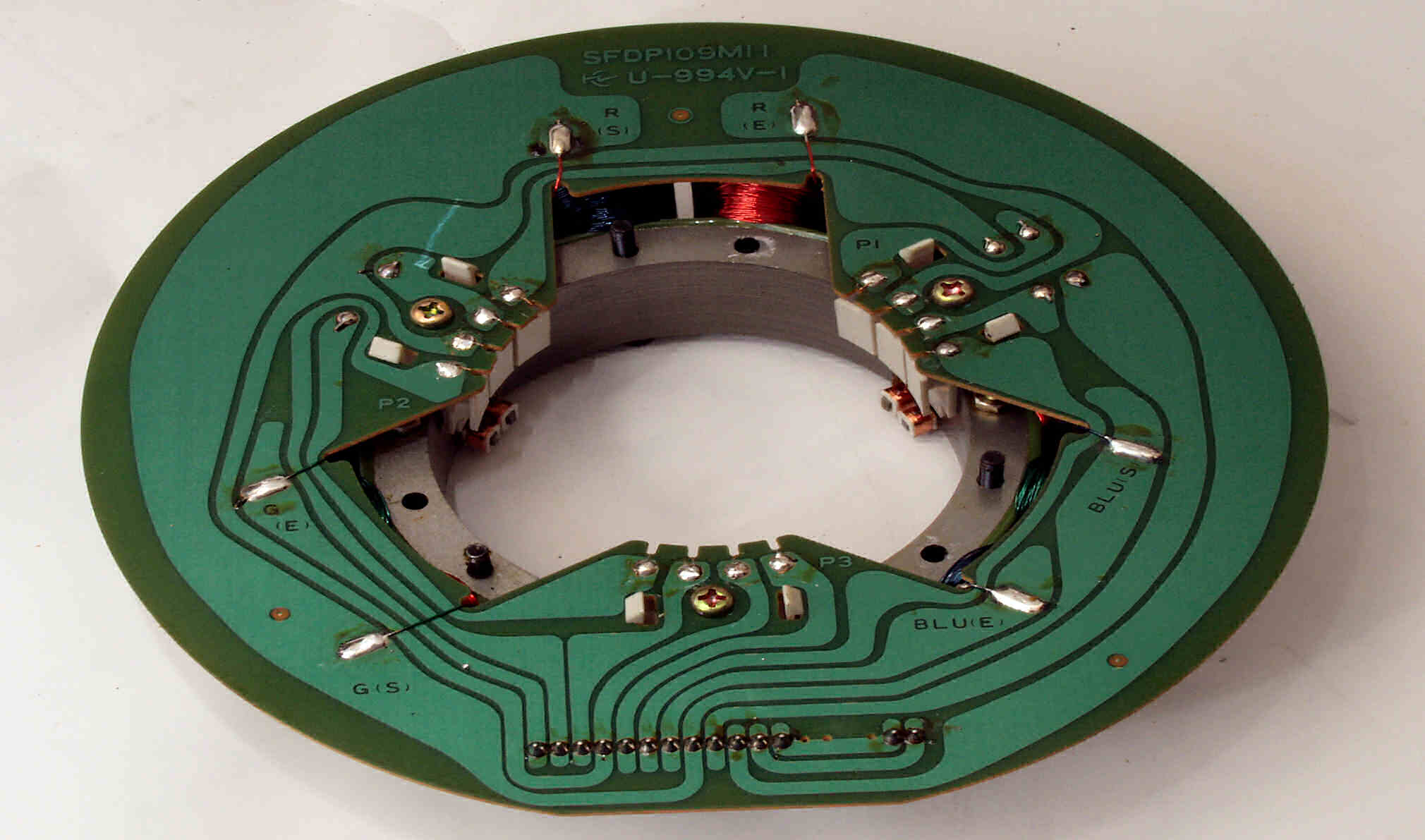

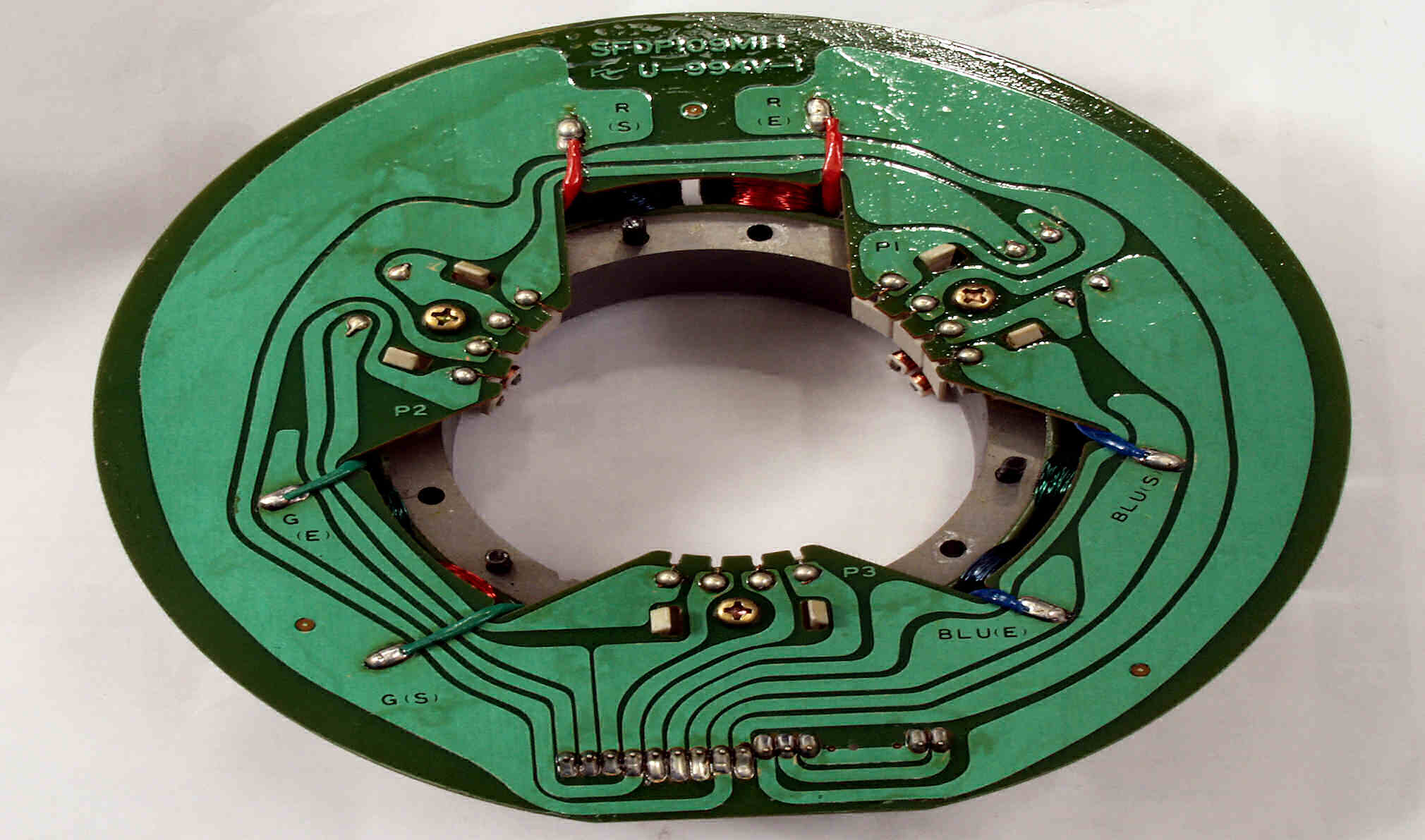

| ＣＣ－３Ａ． アマチュア（回転子）基盤裏を見る。 |
 |

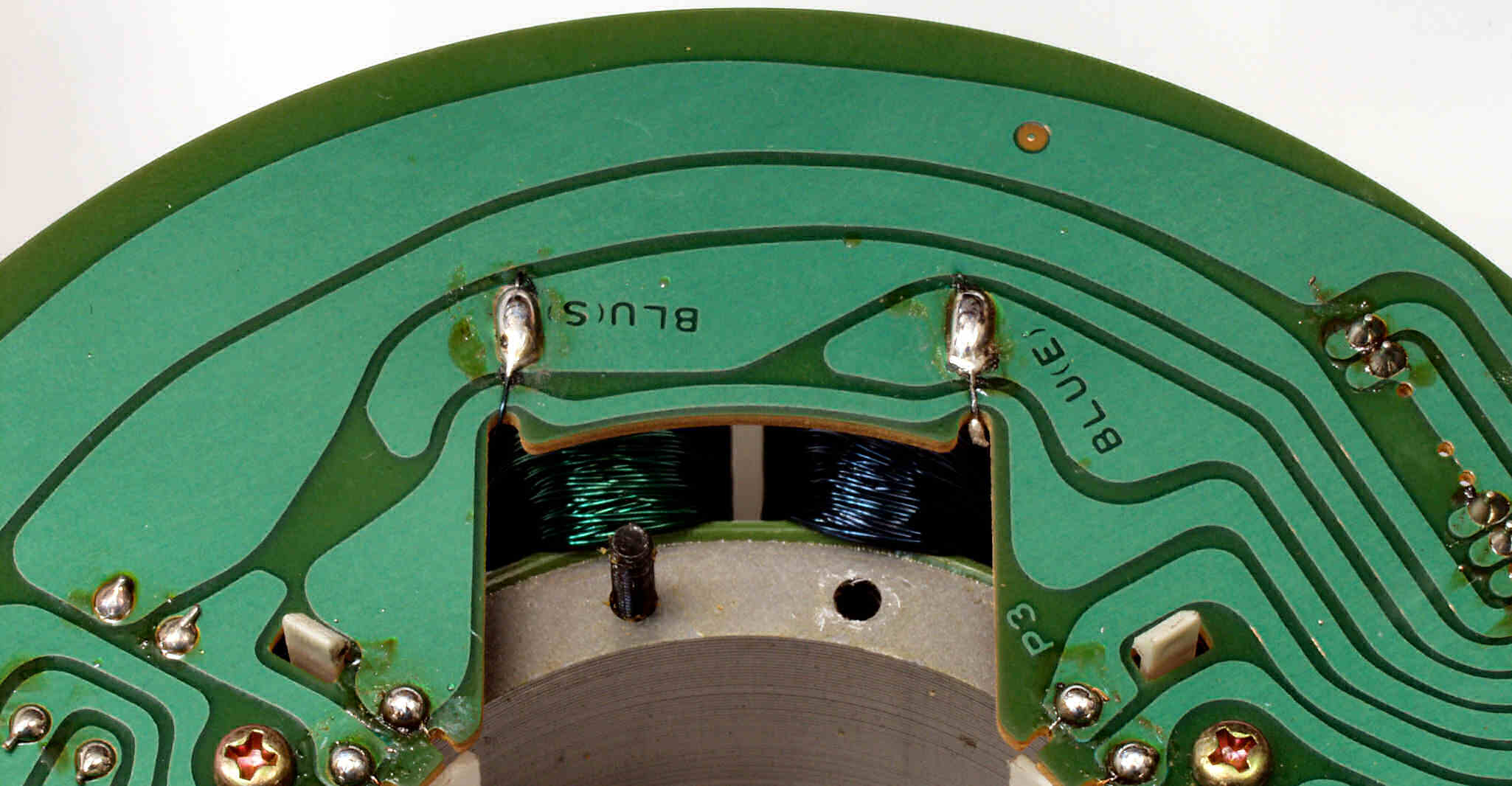

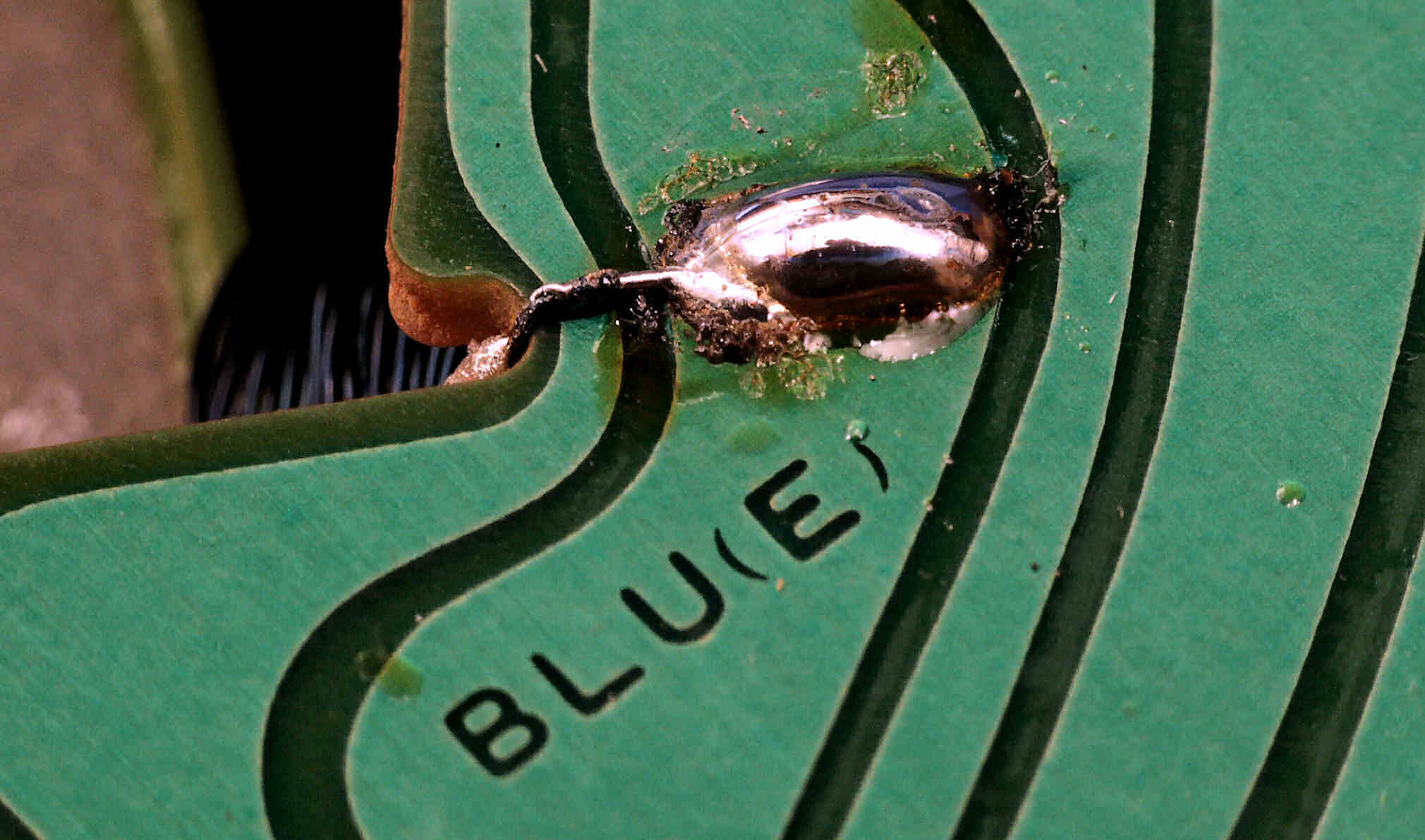

| ＣＣ－３Ｂ． アマチュア（回転子）基盤裏巻線半田、引き出し線が絶縁していない！ |
 |
| ＣＣ－３Ｃ． 拡大。 |
 |
| ＣＣ－３Ｄ． アマチュア（回転子）基盤裏巻線半田、引き出し線が絶縁していない！ |
 |
| ＣＣ－３Ｅ． 拡大。 |
 |
| ＣＣ－３Ｆ． 拡大２ |
 |
| ＣＣ－３Ｇ． アマチュア（回転子）基盤裏巻線半田、引き出し線が絶縁していない！ |
 |

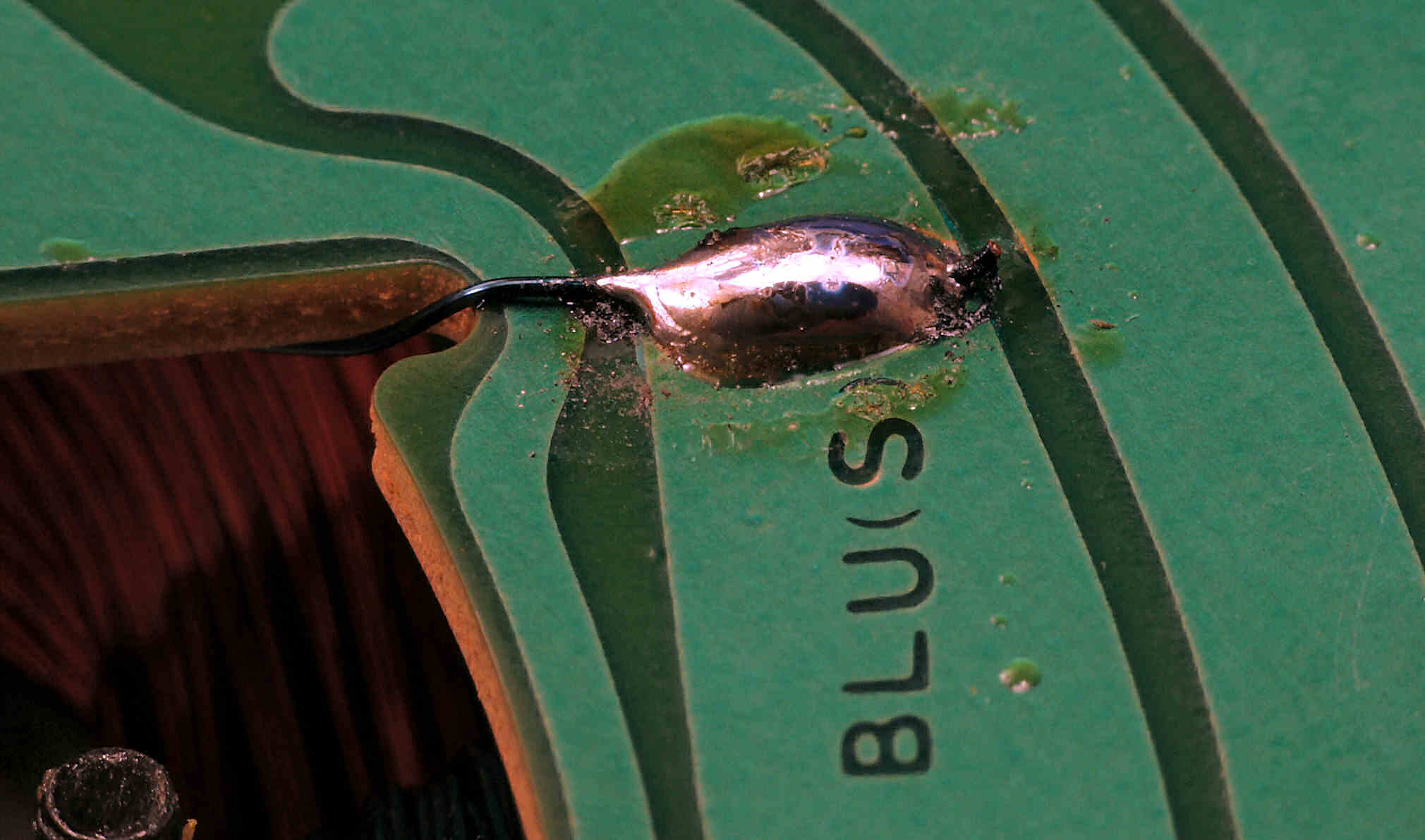

| ＣＣ－３Ｈ． 拡大、半田玉はおまけ！ |
 |
| ＣＣ－４． アマチュア（回転子）基盤裏、端子裏の半田のりしろを広げる。 |
 |

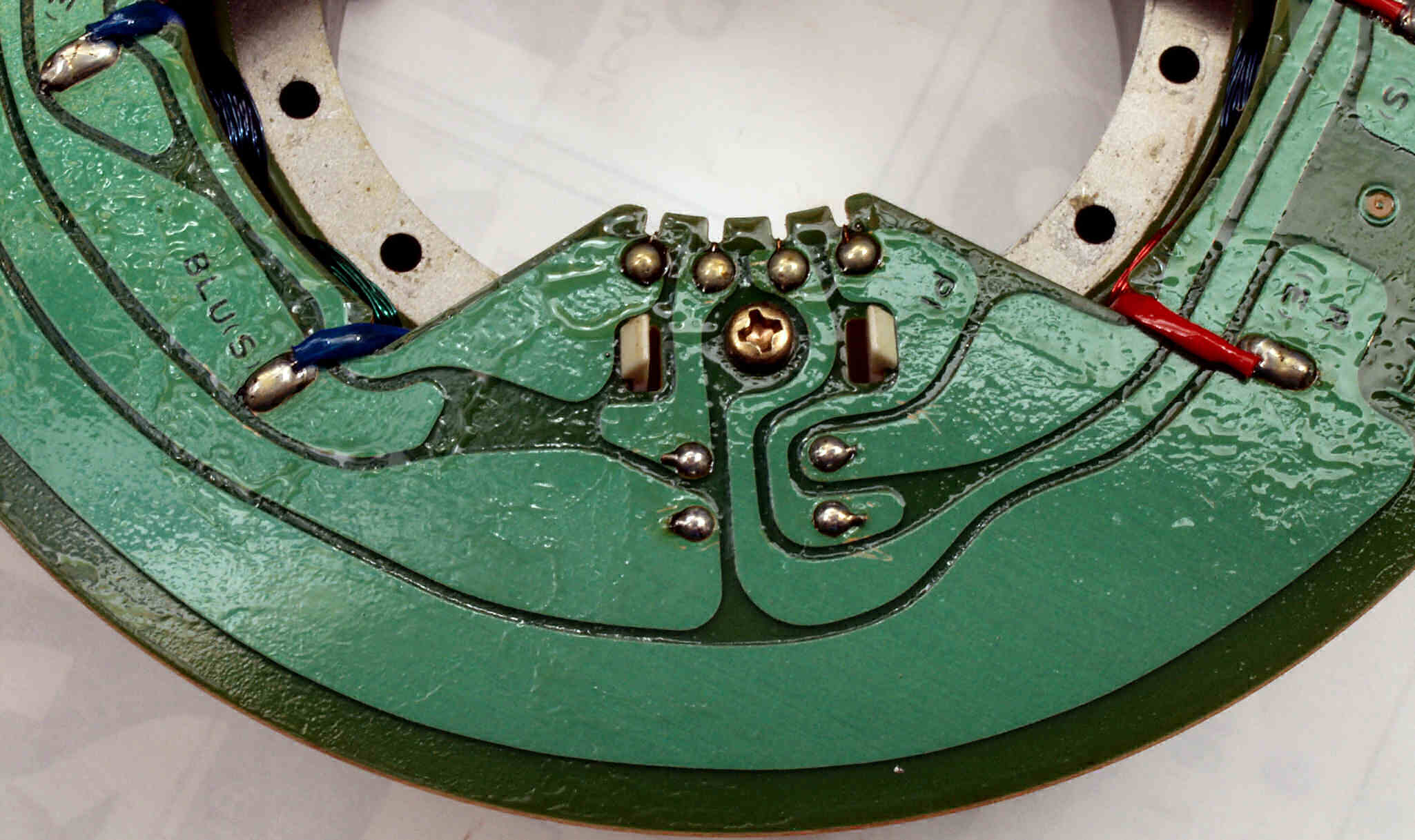

| ＣＣ－５Ａ． 半田補正・引き出し線絶縁後アマチュア（回転子）基盤裏。 |
 |
| ＣＣ－５Ｂ． 半田補正・引き出し線絶縁後アマチュア（回転子）基盤裏。 |
 |
| ＣＣ－５Ｃ． 半田補正・引き出し線絶縁後アマチュア（回転子）基盤裏。 |
 |
| ＣＣ－６Ａ． 修理（半田補正・引き出し線保護）後アマチュア（回転子）基盤裏。 |
 |
| ＣＣ－６Ｂ． 完成アマチュア（回転子）基盤裏。 |
 |
| ＣＣ－１Ｇ． ＦＧコイル修理完成。 |
 |
| Ｅ． 測定・調整 Ｅ－１． 測定 ３３回転。 ストロボが１部欠けているのは、斜めに撮影したのと、シャッターとの同期の為 |
 |
| Ｅ－２． 測定 ４５回転。 ストロボが１部欠けているのは、斜めに撮影したのと、シャッターとの同期の為 |
 |
| Ｅ－３． 測定 ７８回転。 ストロボが１部欠けているのは、斜めに撮影したのと、シャッターとの同期の為 |
 |
| Ｅ－４Ａ． 測定 ３３回転。 微調整＋９．９％転。 |
 |

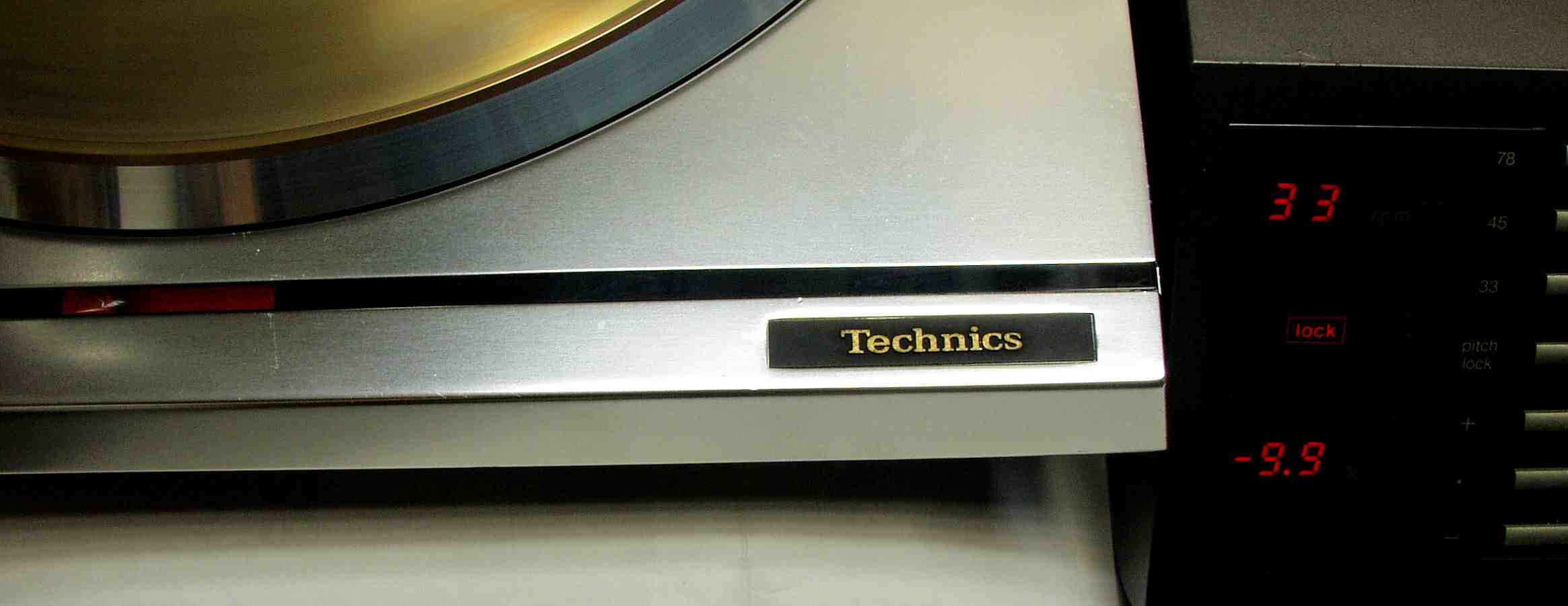

| Ｅ－４Ｂ． 測定 ３３回転。 微調整－９．９％転。 ＬＯＣＫ「ＬＥＤ表示」 |
 |

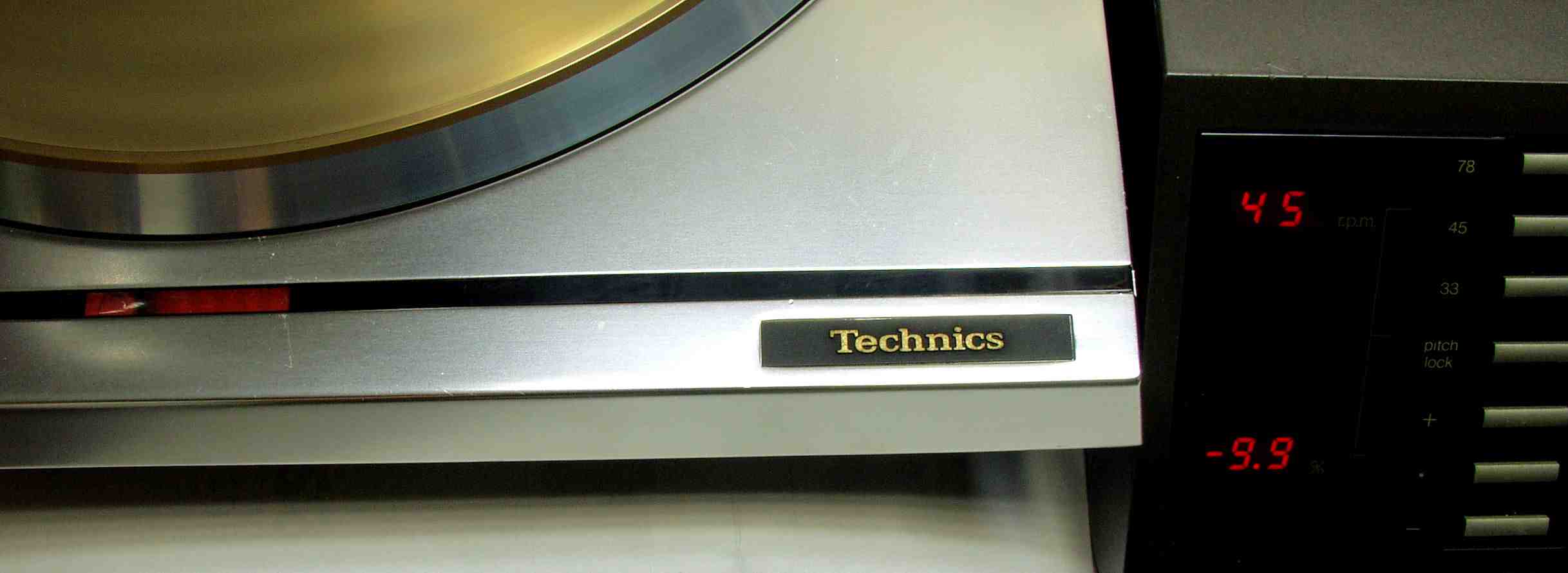

| Ｅ－５Ａ． 測定 ４５回転。 微調整＋９．９％。 |
 |
| Ｅ－５Ｂ． 測定 ４５回転。 微調整－９．９％。 |
 |
| Ｅ－６Ａ． ストロボで測定 ３３回転。 |
 |
| Ｅ－６Ｂ． ストロボで測定 ４５回転。 |
 |
| Ｅ－８Ａ． 完成し２４時間連続動作エージング中 マイクロがベルトドライブ等の機械的機構で安定させたのに比べ、 純粋に電気で安定させている。 |
 |
