| ＭＩＣＲＯ ＲＹ－５５００Ⅱ ５台目修理記録 |
| 平成２０年９月２０日到着 １０月８日完成 |
|

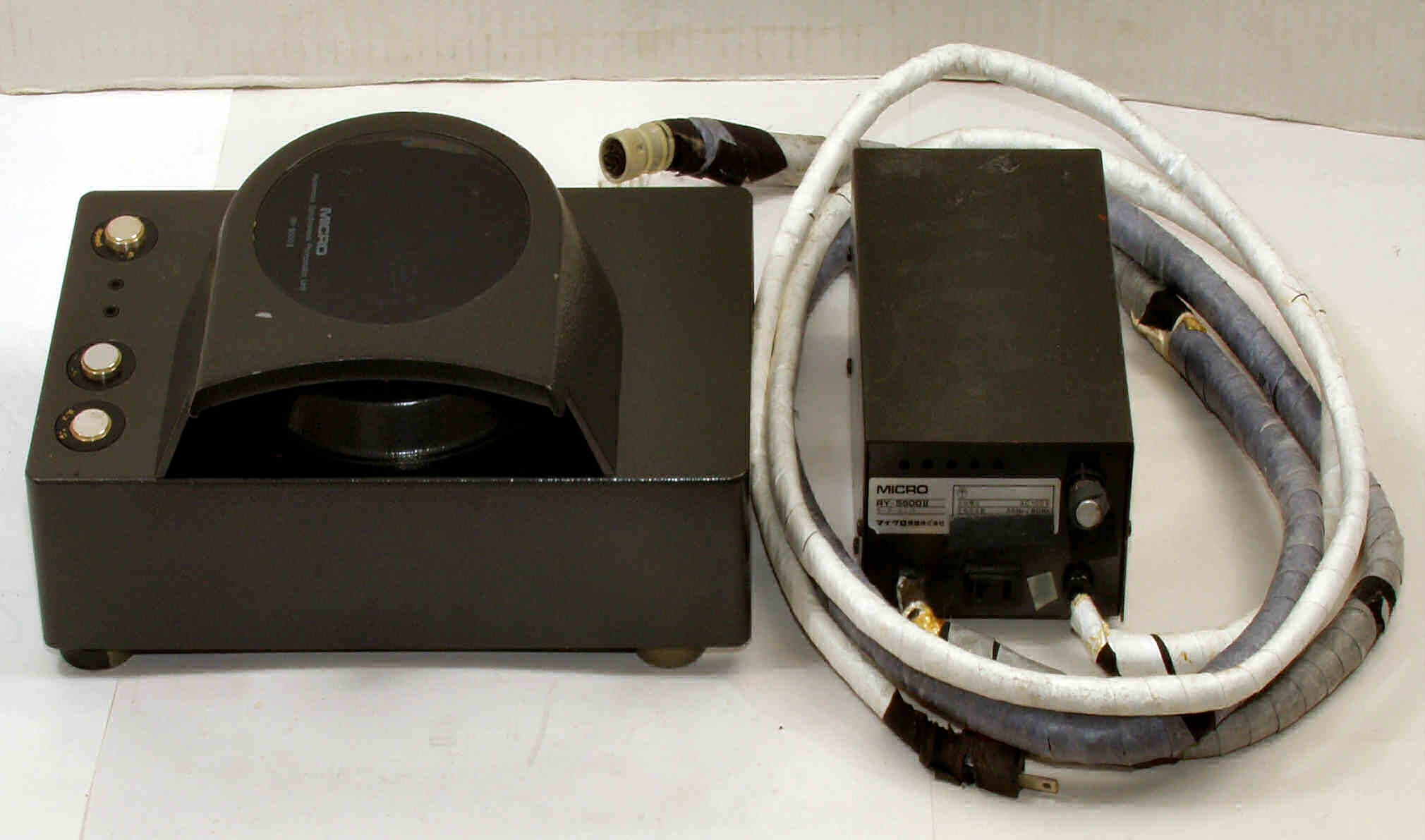

| Ａ． 修理前の点検状況 Ａ－１． 点検中 全体見る、ケーブルの加工が目立つ！ |
 |
| Ａ－２． 点検中 電源を下から見る、ケーブルの加工が目立つ！ |
 |
| Ａ－３． 点検中 電源部を上ケースを外し、上から見る |
 |
| Ａ－４． 点検中 モーター部 |
 |

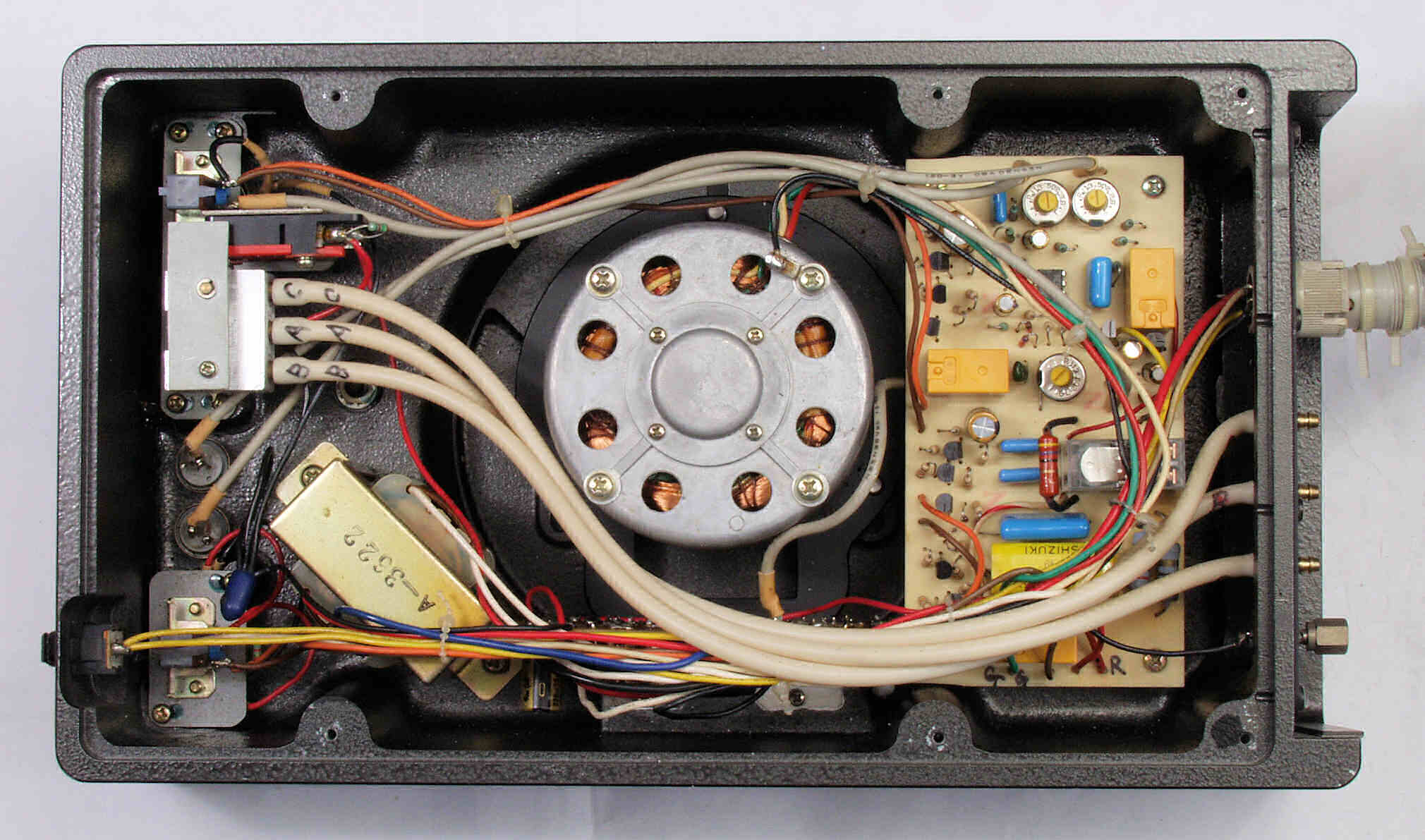

| Ａ－５． 点検中 モーター部、カーバーを取り、上から見る |
 |
| Ａ－６． 点検中 モーター部、端子部を見る |
 |

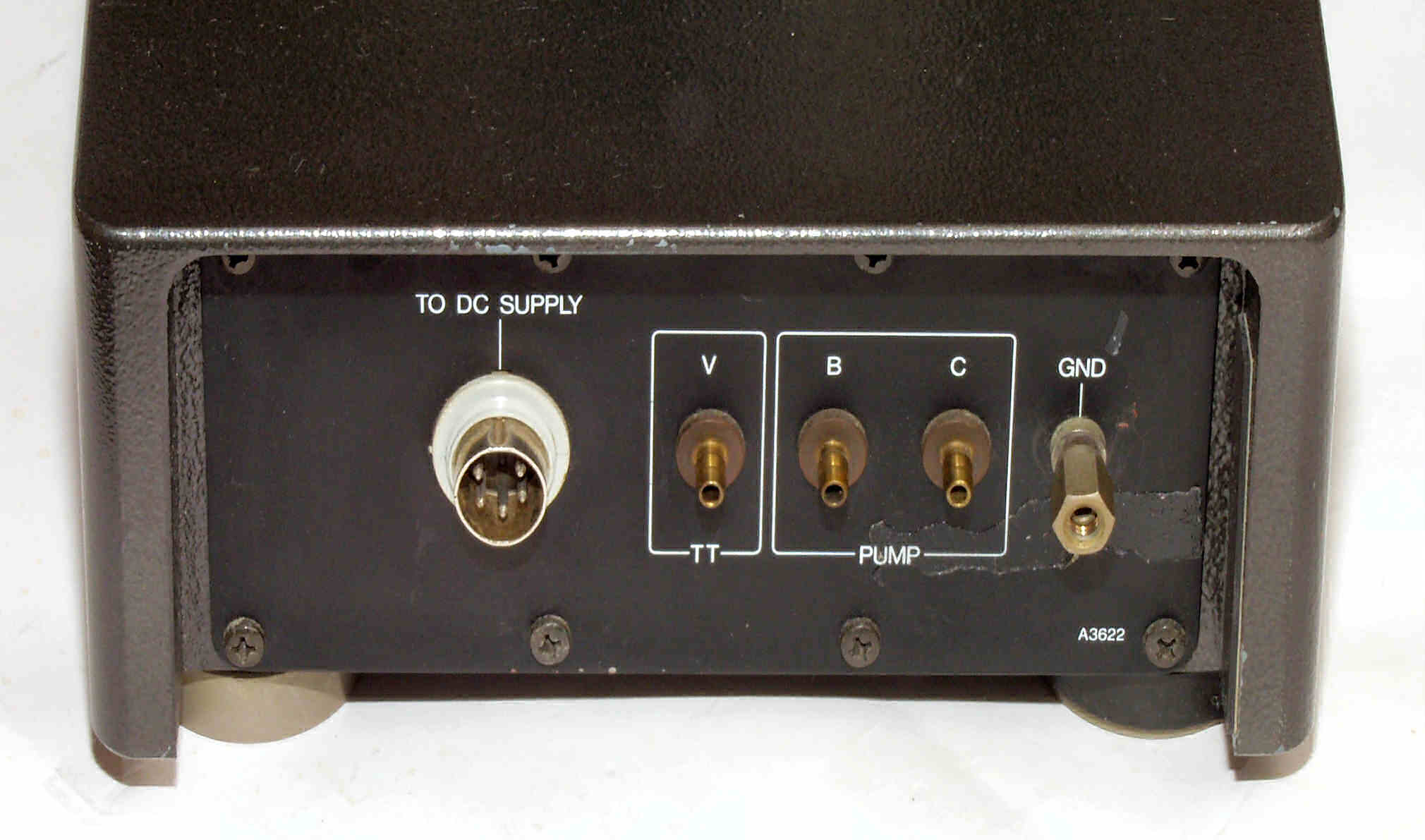

| Ａ－７． 点検中 モーター部 下から見る |
 |

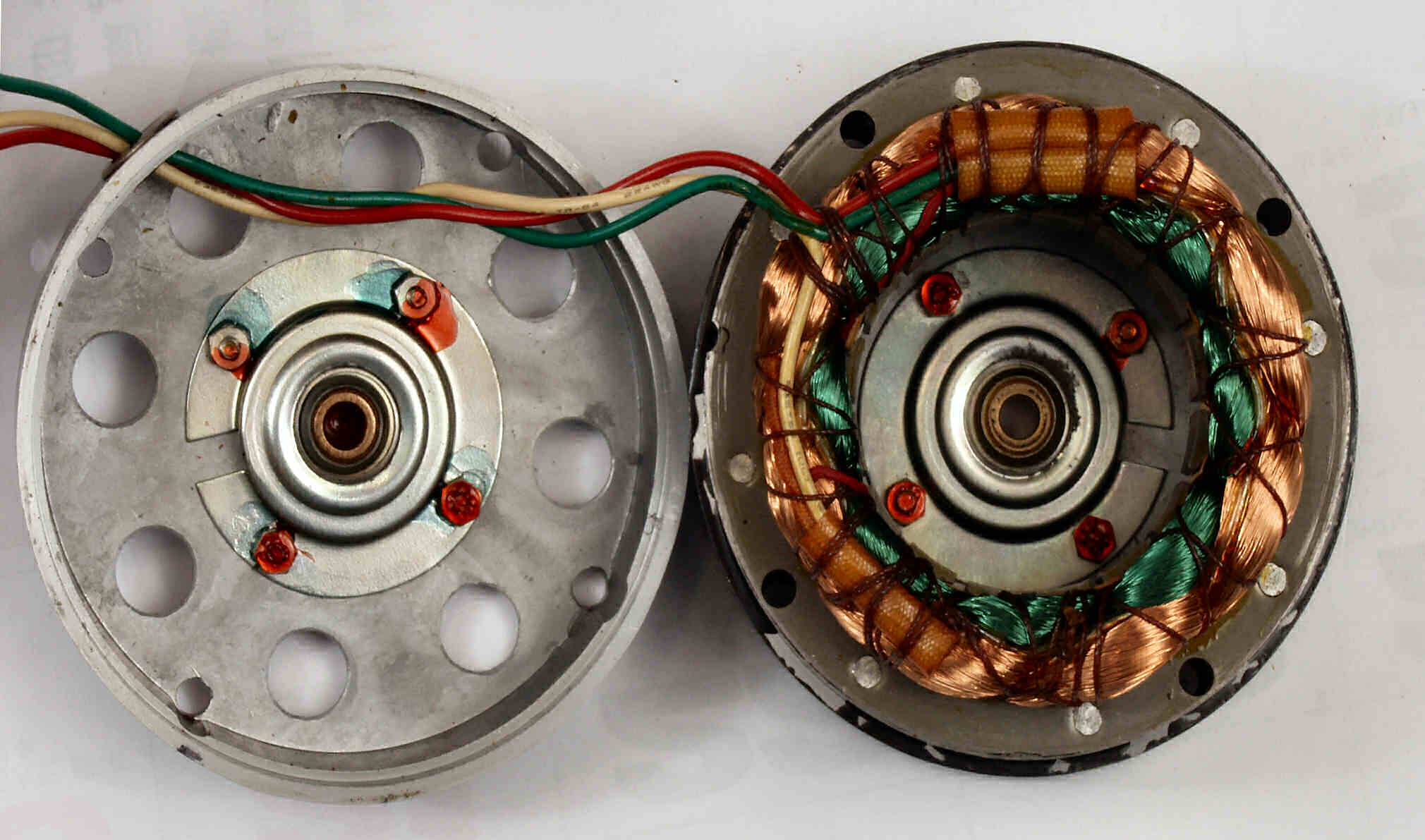

| Ａ－８． 点検中 モーター部 下蓋を取り、下から見る |
 |
| Ａ－９． 点検中 モーター |
 |
| Ａ－Ａ． 点検中 モーター、修理履歴はなさそう |
 |

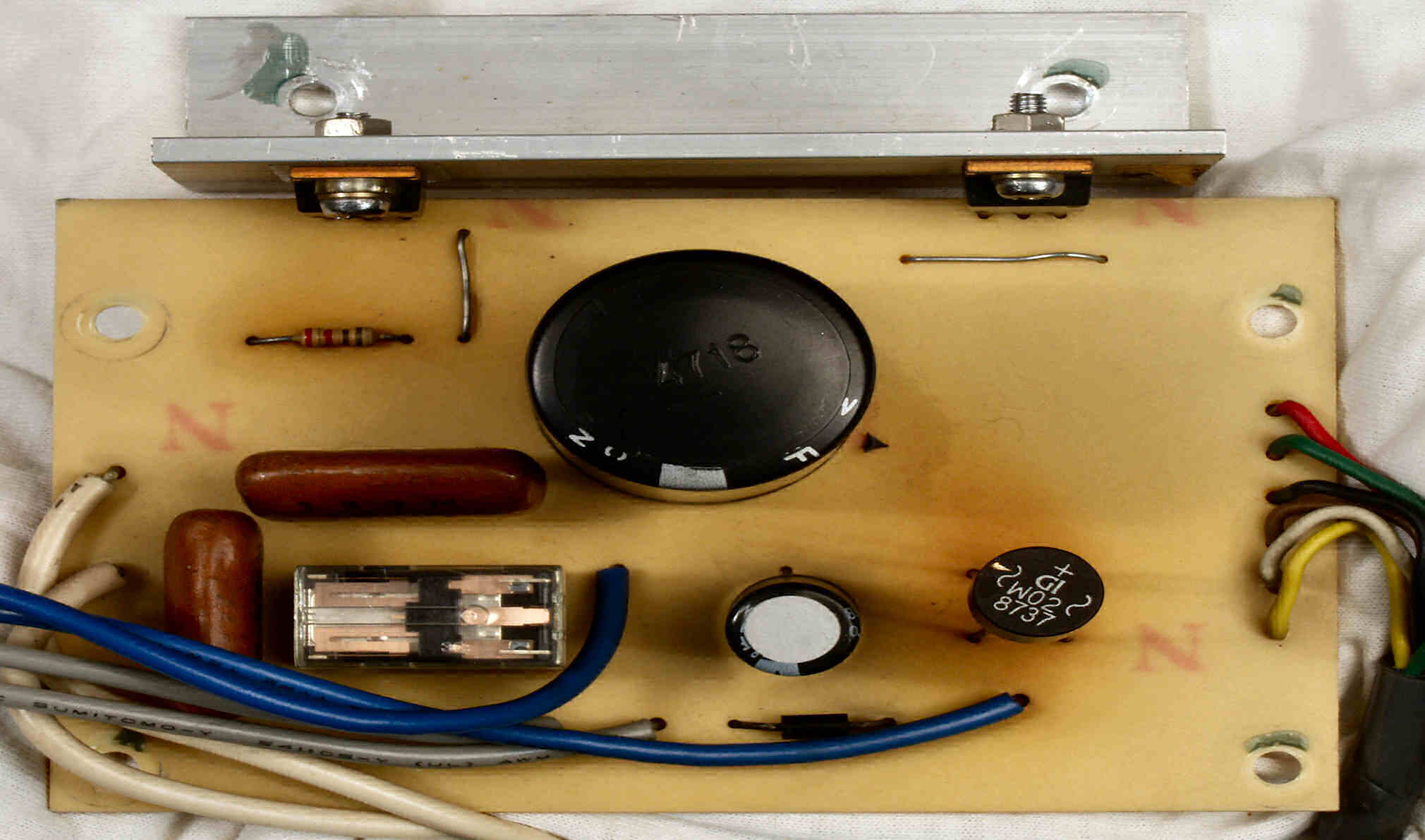

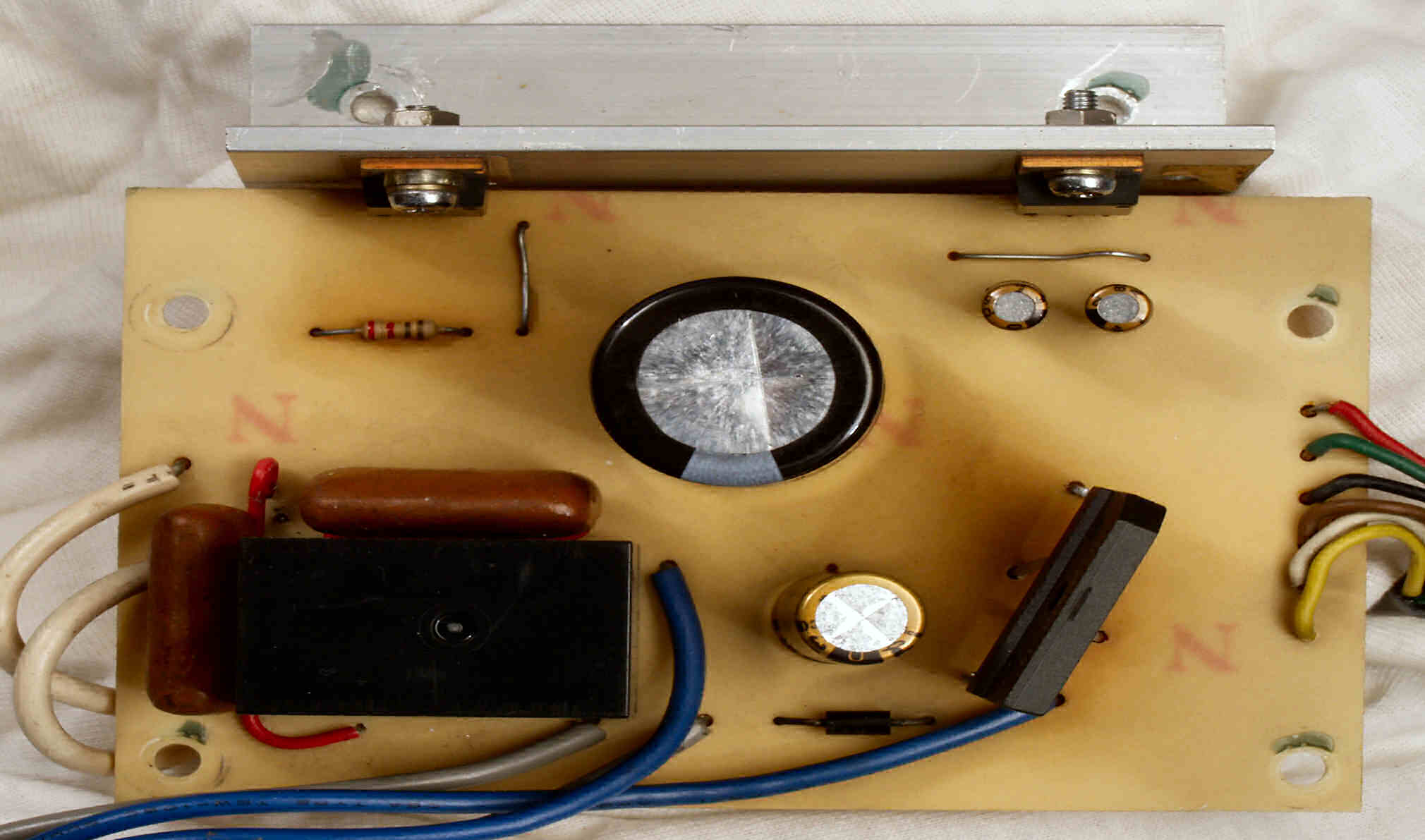

| Ｃ． 修理状況 Ｃ－１Ａ． 修理前 電源部整流基板 |
 |
| Ｃ－１Ｂ ．修理後 電源部整流基板 整流器１個、リレー１個、抵抗１個、電解コンデンサー４個交換、フイルムコンデンサー１個追加 |
 |

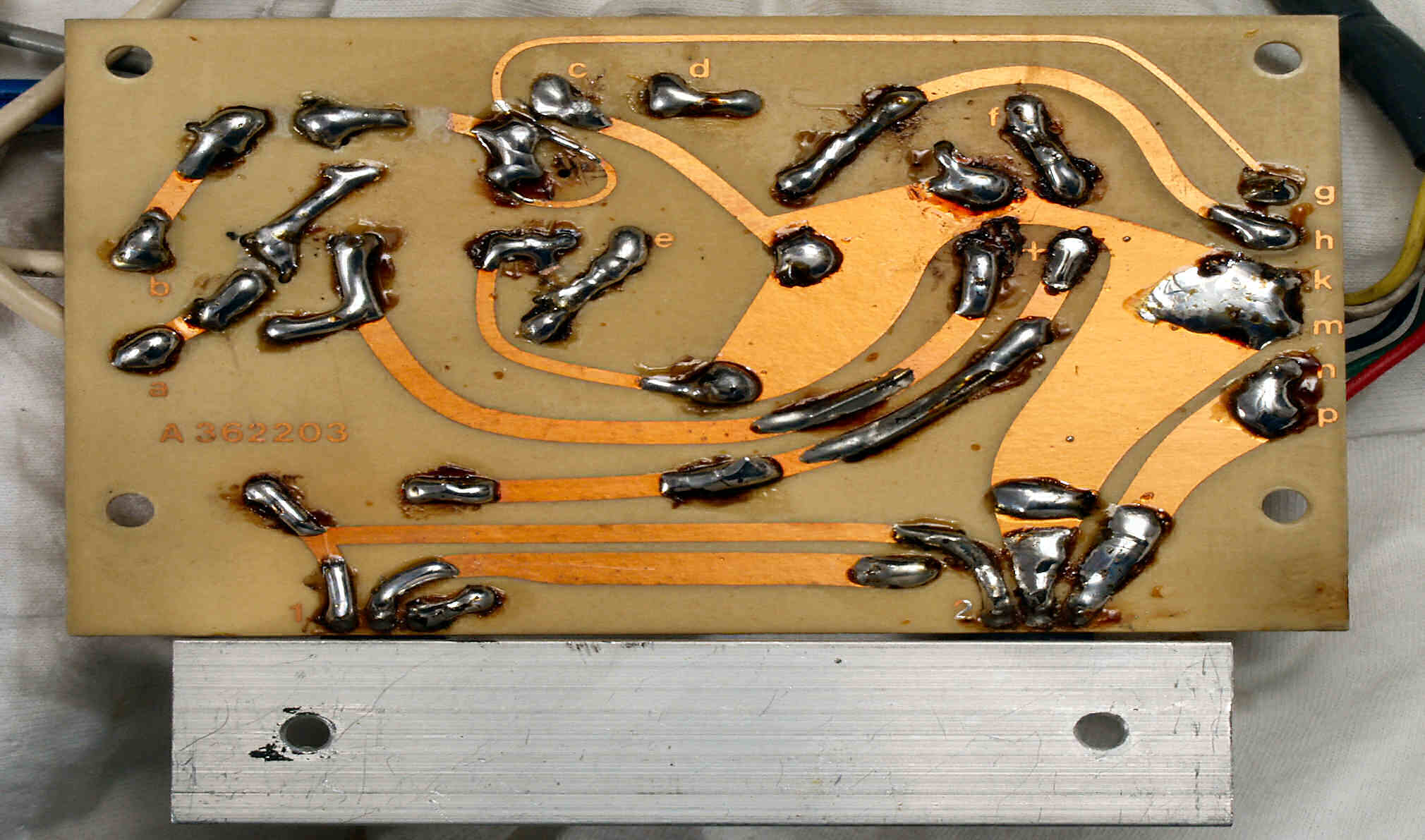

| Ｃ－１Ｃ． 修理前 電源部整流基板裏 |
 |

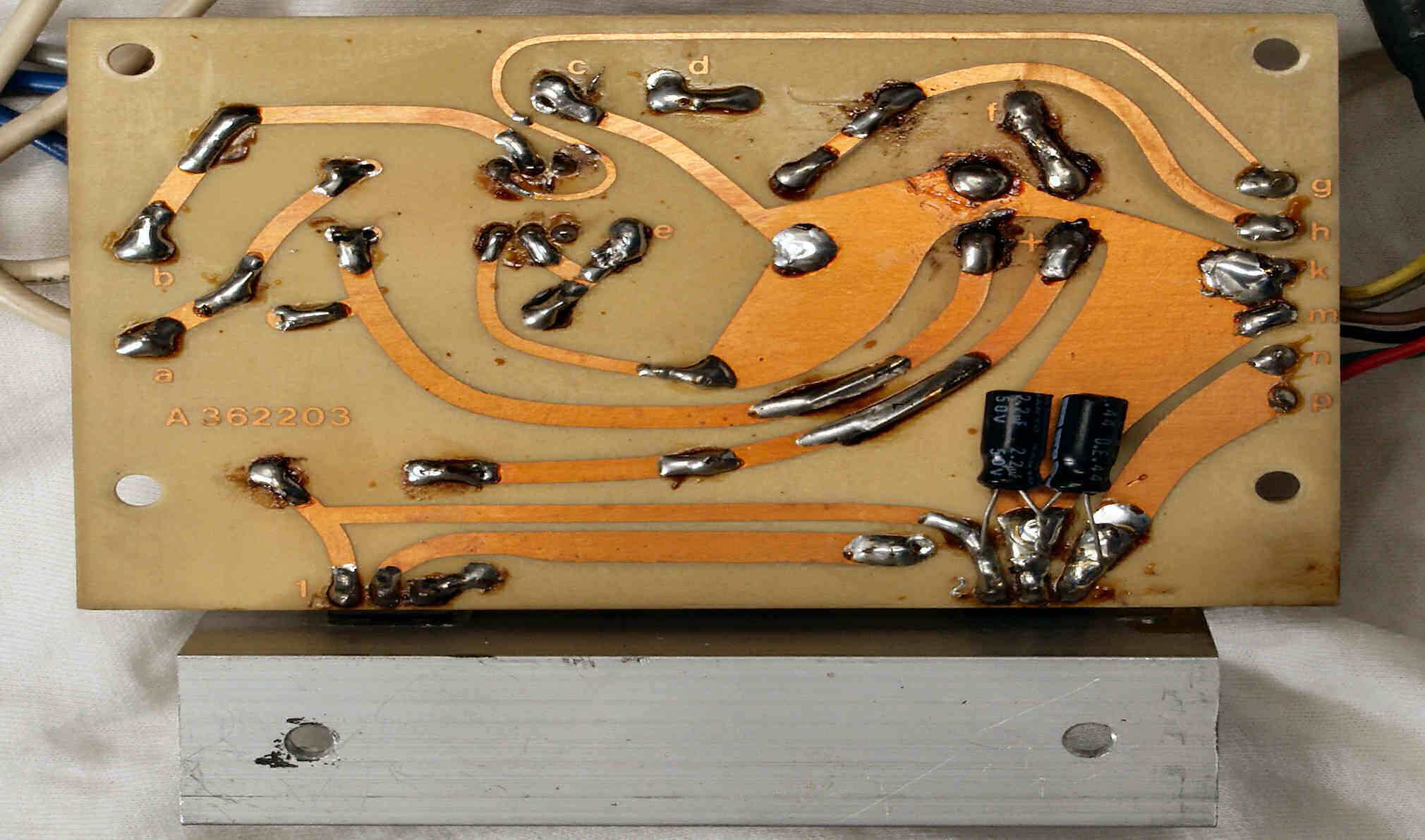

| Ｃ－１Ｄ． 修理（半田補正）後 電源部整流基板裏 |
 |
| Ｃ－１Ｅ． 完成電源部整流基板裏 フラックスを取り、清掃後 |
 |
| Ｃ－２Ａ． 修理前 モーター部コントロール基板 |
 |
| Ｃ－２Ａ－１． 修理中 モーター部コントロール基板、ＦＥＴ（電解トランジスター）、定電圧ＩＣ２個、ＯＰ－ＡＭＰ焼損 |
 |

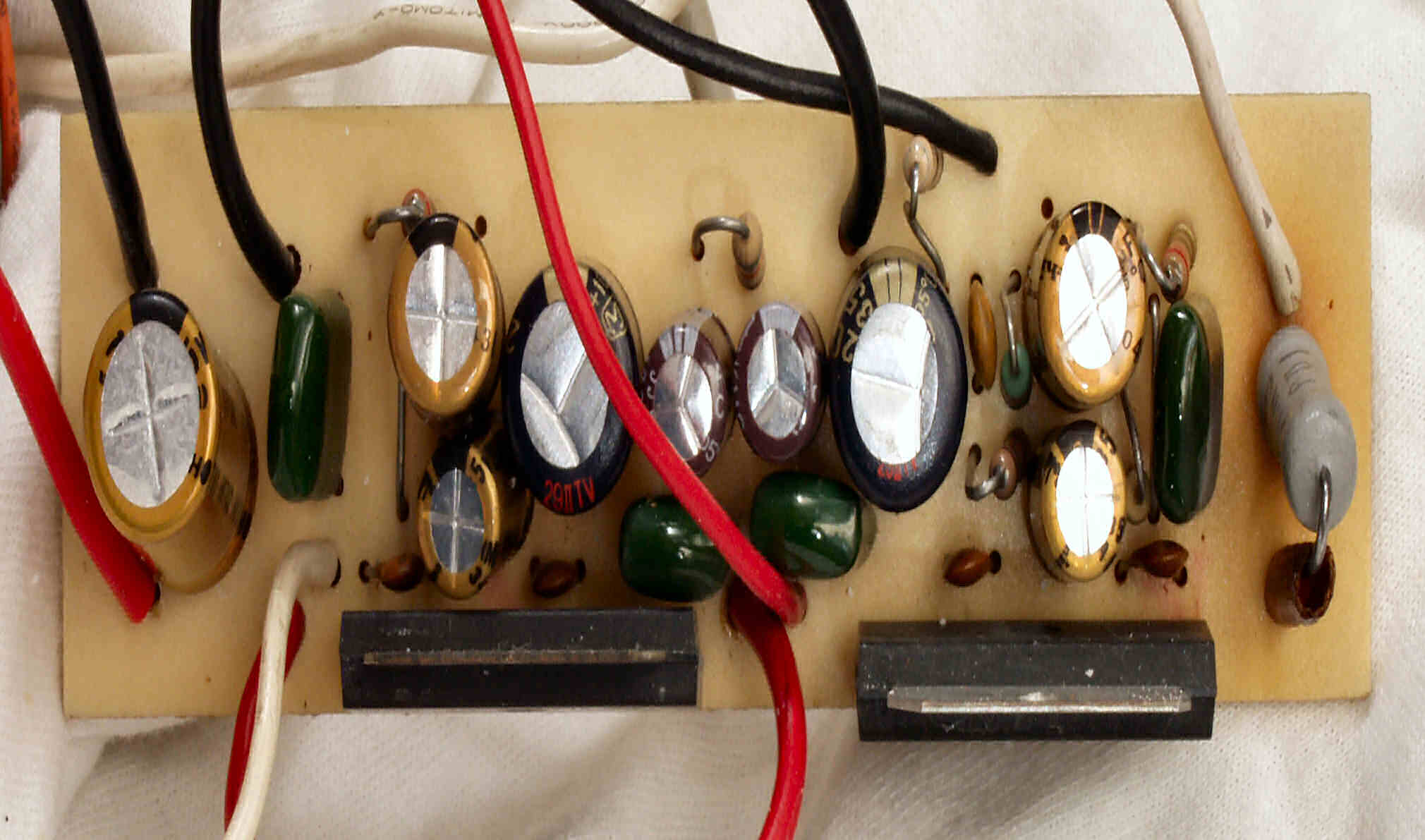

| Ｃ－２Ｂ． 修理後 モーター部コントロール基板 半固定ＶＲ３個、電解コンデンサー９個交換 |
 |
| Ｃ－２Ｃ． 修理前 モーター部コントロール基板裏 |
 |
| Ｃ－２Ｄ． 修理（半田補正）後 モーター部コントロール基板裏 |
 |
| Ｃ－２Ｅ． 完成モーター部コントロール基板裏 フラックスを取り、清掃後 |
 |

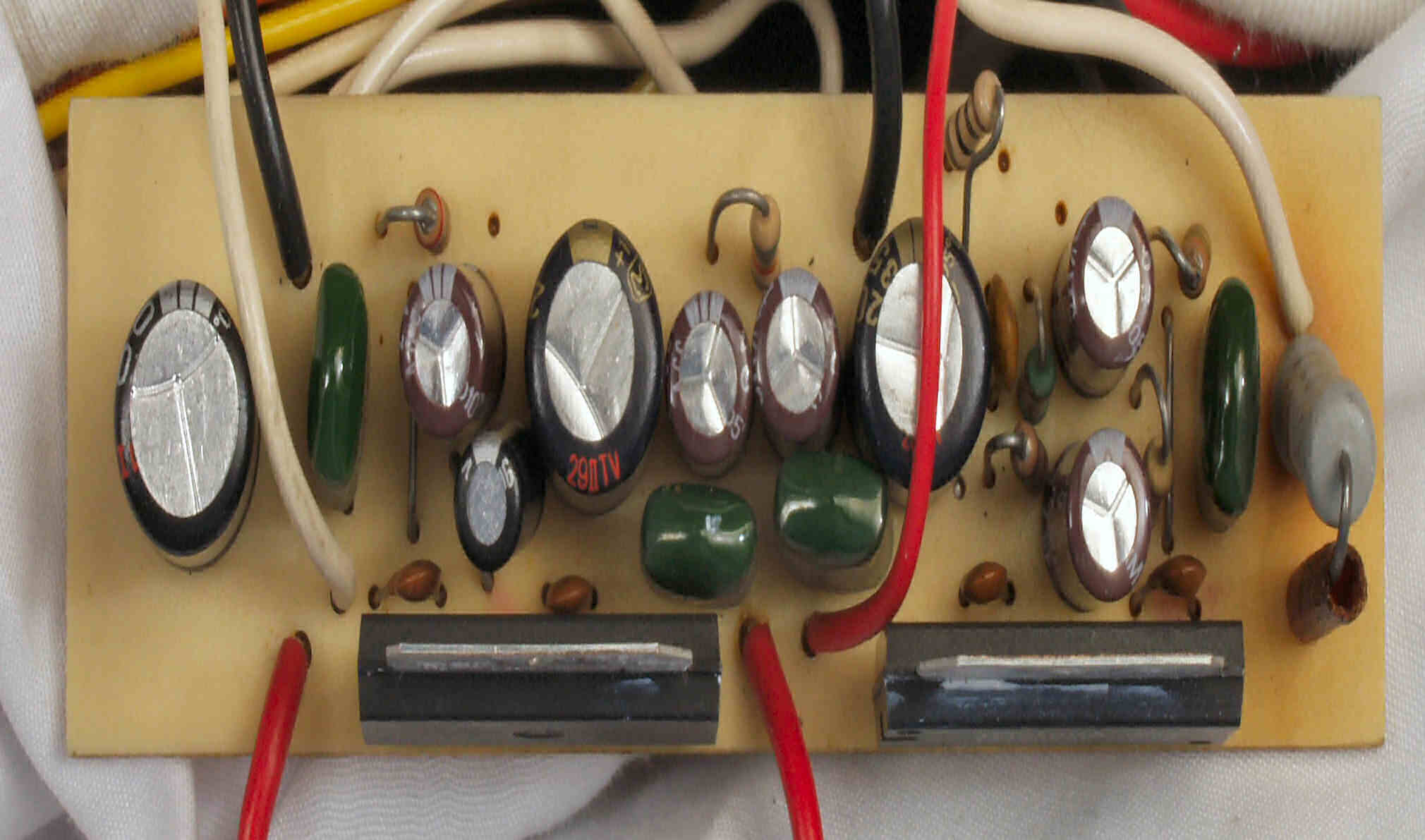

| Ｃ－３Ａ． 修理前 モーター部ＡＭＰ基板、ＡＭＰ－ＩＣ２個焼損 |
 |
| Ｃ－３Ｂ． 修理後 モーター部ＡＭＰ基板 ＩＣ２個、電解コンデンサー９個交換 |
 |
| Ｃ－３Ｃ． 修理前 モーター部ＡＭＰ基板裏 |
 |
| Ｃ－３Ｄ． 修理（半田補正）後 モーター部ＡＭＰ基板裏 フイルムコンデンサー１個追加 |
 |
| Ｃ－３Ｅ． 完成モーター部ＡＭＰ基板裏 フラックスを取り、清掃後 |
 |
| Ｃ－４Ａ． 修理中 モーターベアリングを点検・注油 |
 |

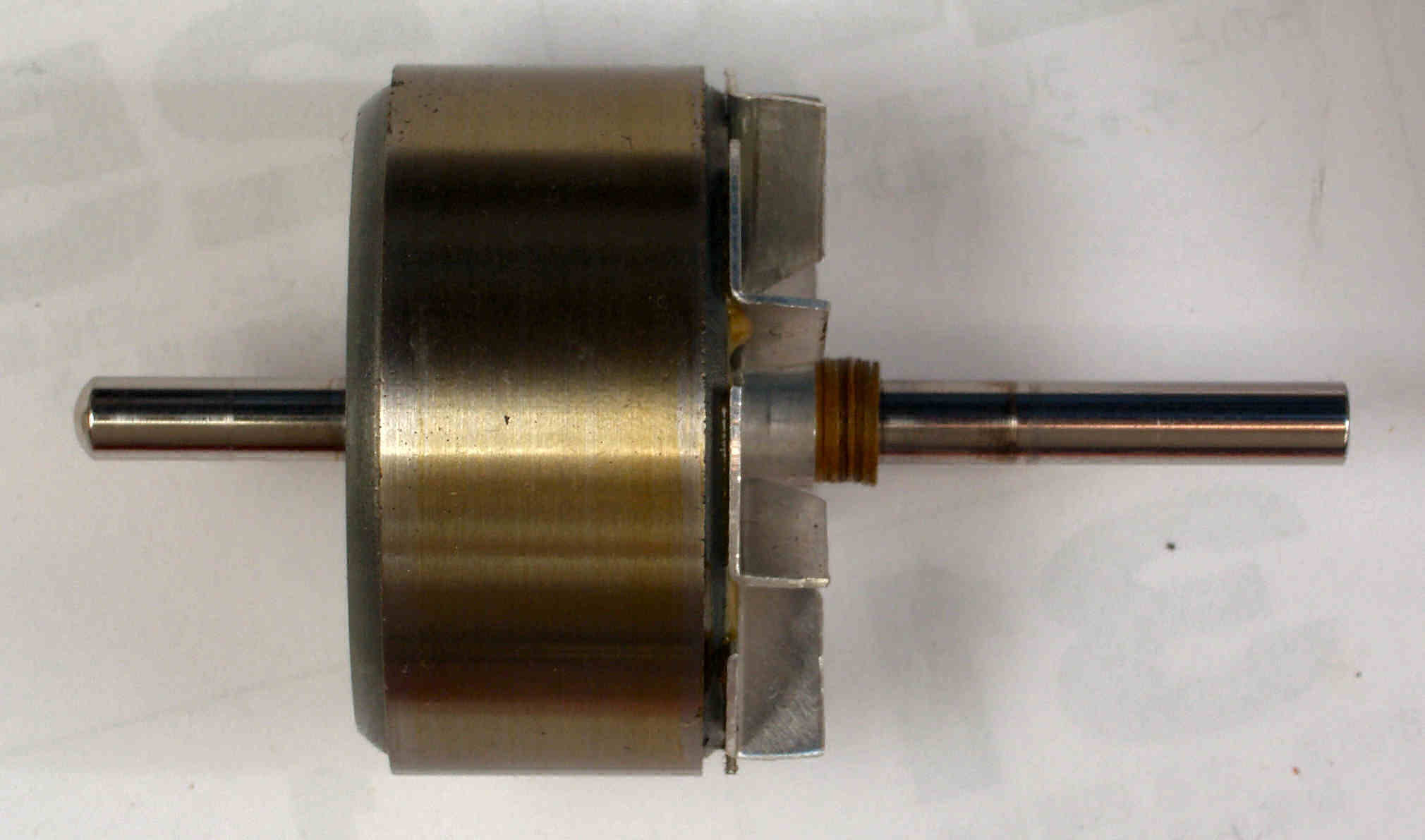

| Ｃ－４Ｂ． 修理中 モーター回転子（アマチュア）点検・注油、肝心の左側（底）のスペンサーが無い。 |
 |
| Ｃ－４Ｃ． 修理後 モーター回転子（アマチュア）点検・注油、プリー側、ゴミが入りキズがある。 |
 |
| Ｃ－４Ｄ． 修理後 モーター回転子（アマチュア）点検・注油、プリー側。 |
 |

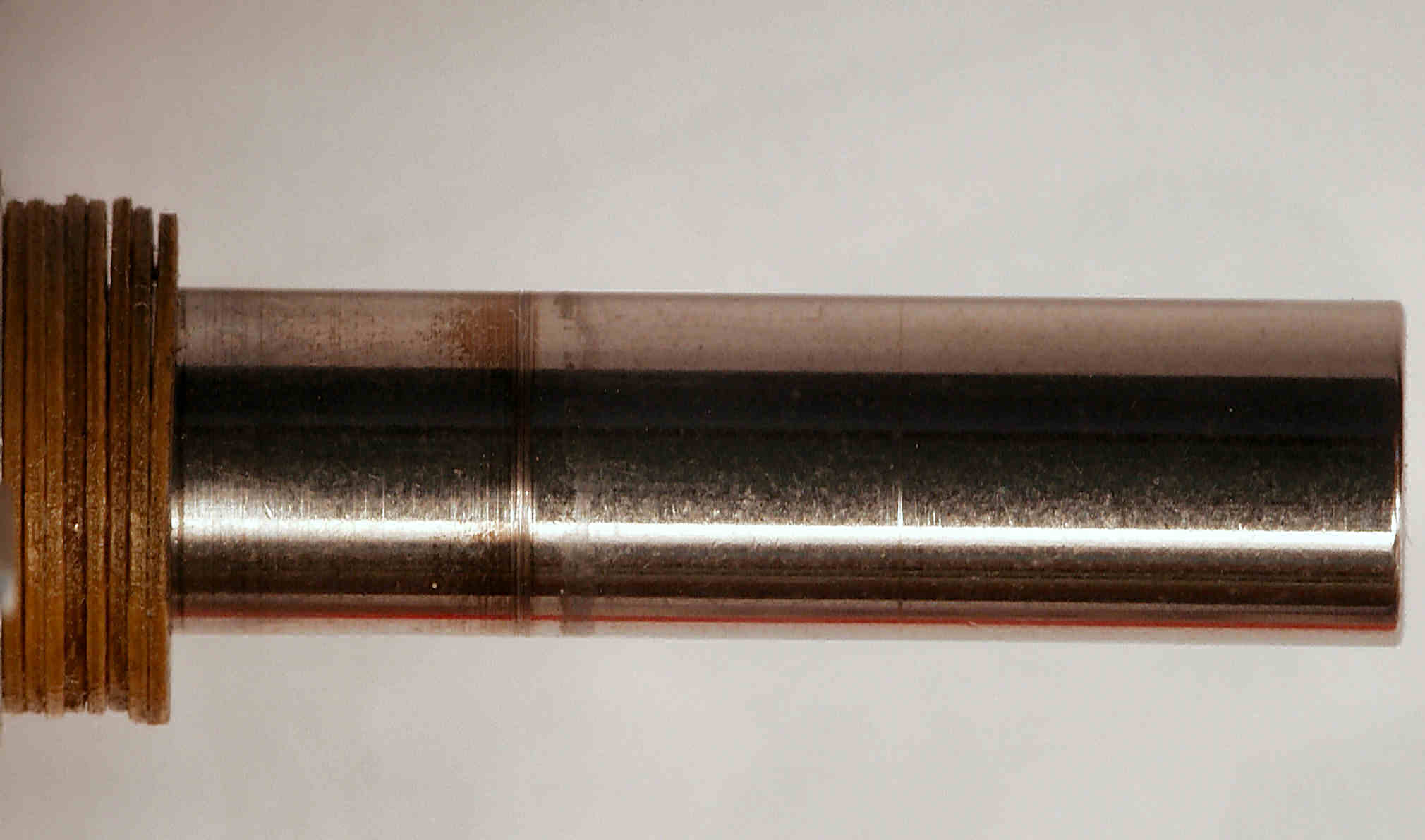

| Ｃ－４Ｅ． 修理後 モーター回転子（アマチュア）点検・注油、底軸側。 |
 |
| Ｃ－５Ａ． 交換部品 |
 |
| Ｃ－５Ｂ． 交換部品、真っ黒に参加した半固定ＶＲ。 |
 |
| Ｃ－６Ａ． 修理前 電源部を上から見る |
|
| Ｃ－６B． 修理後 電源部を上から見る |
 |

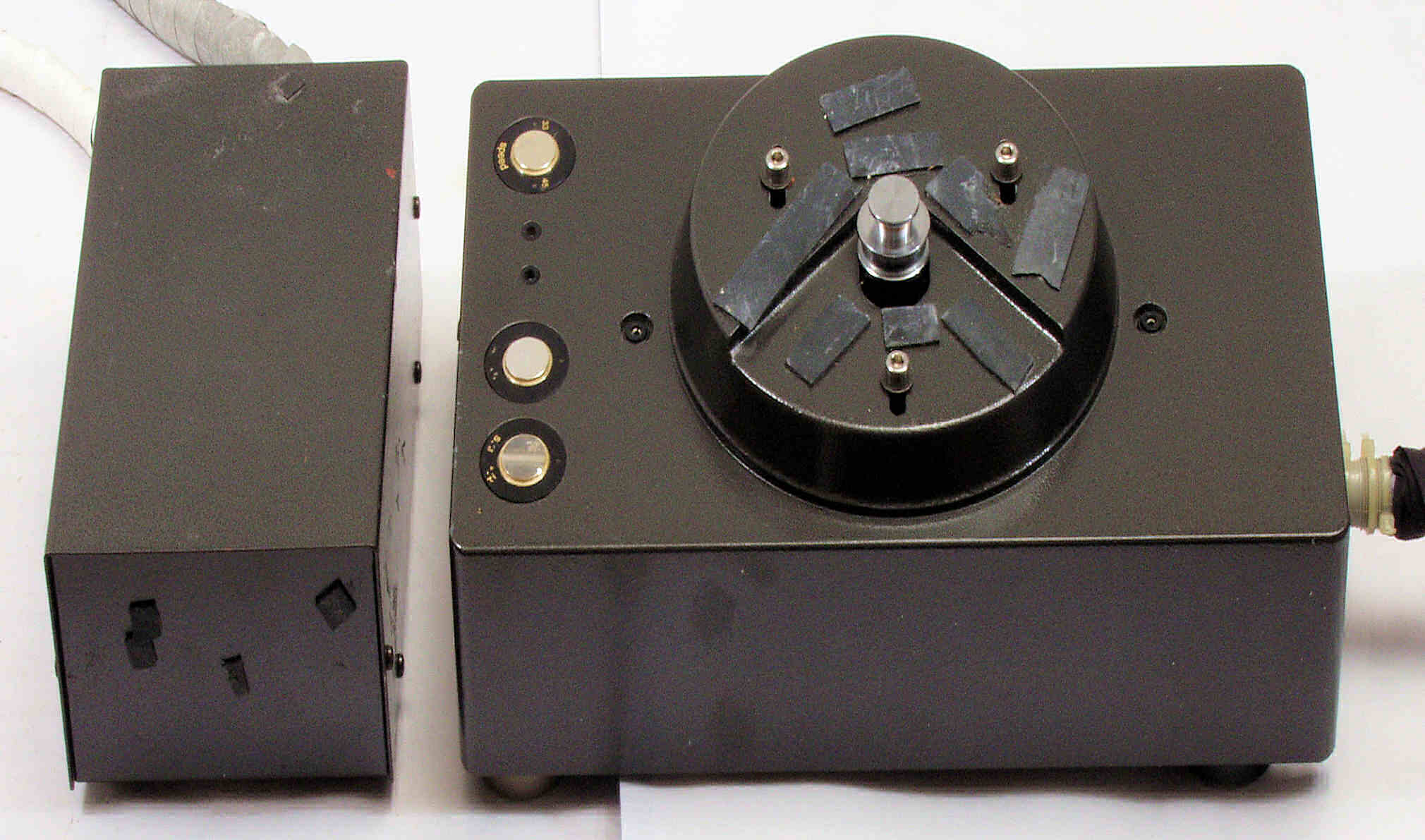

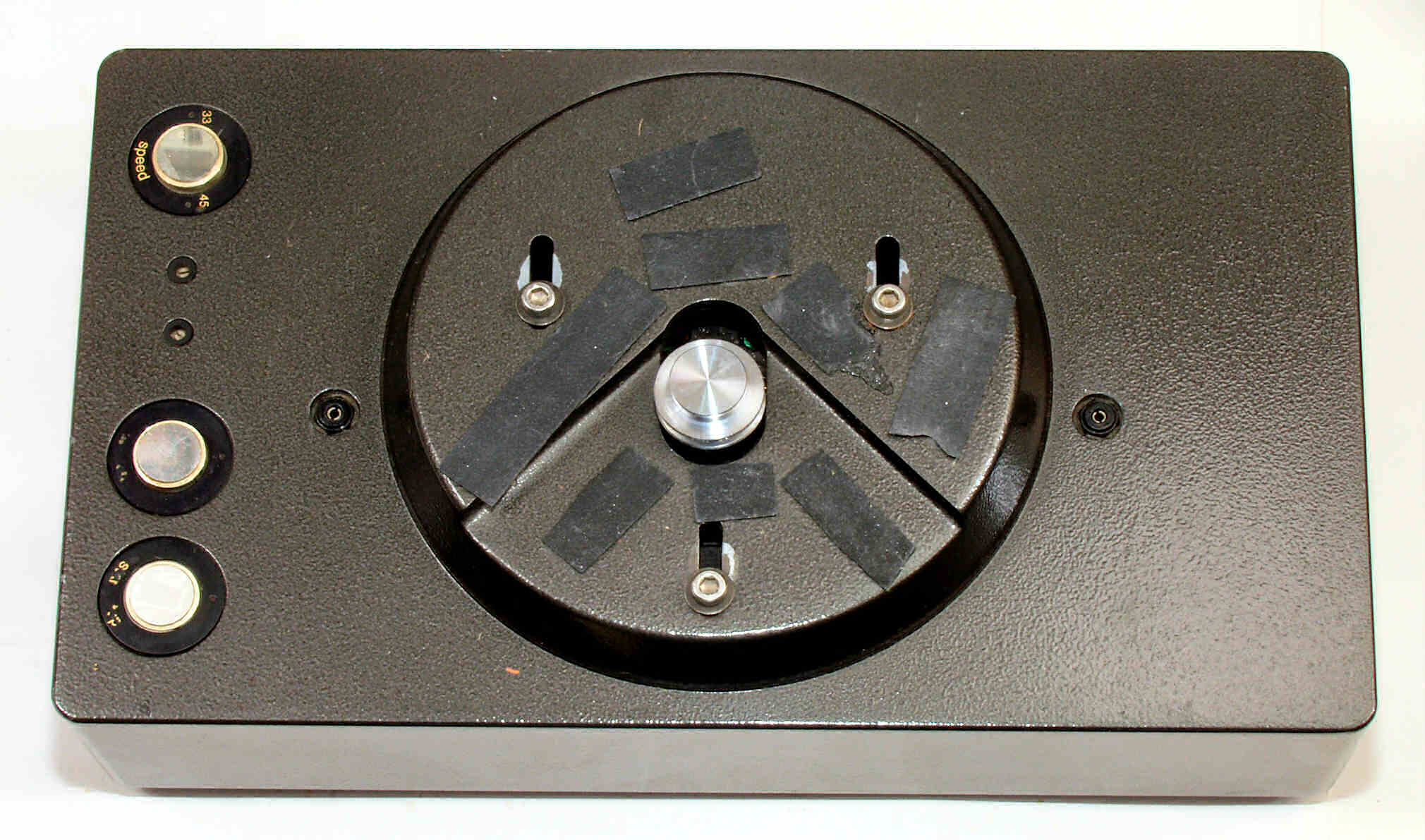

| Ｃ－７Ａ． 修理前 モーター部 下から見る |
|
| Ｃ－７Ｂ． 修理後 モーター部 下から見る |
 |
| Ｃ－９． 完成 エージング中 |
 |
