ＭＩＣＲＯ　ＢＬ−１１１．　２台目修理記録
平成２０年１０月２日到着　　１０月31日完成　
  • Ａ．　修理前の状況
    　２６年ほど前にＦＲ−６４Ｓと共に新品にて購入し今日迄使ってきました。
    かなり前より、回転数を表示するランプが暗くなり回転が乱れる症状が出ていました。
    駆動ベルトを交換してみましたが変わりませんでした。
    　又、モーターから小さいですがカタカタという音がしていたので、 一年程前に分解してミシン油をさしてみました。 音はほとんど無くなりましたが回転が乱れる症状は変わりませんでした。
    忘れてしまうほどまったく症状の出ない期間があったり、 症状が出てもしばらくすると回転が安定する事が多かったので何とか使ってきたのですが、 最近は電源を入れるとほとんどの場合症状が出るようになり、回転が安定したと思って レコードをかけていると片面終わる前に回転がみだれるようになってしまいました。
    　こちらのＨＰを拝見し自分でなんとかしようと裏蓋を開けてみたのですが、 自信が無くなり止めてしまいました。

  • Ｂ．　原因
    　　　経年劣化。

  • Ｃ．　修理状況
    　　　電解コンデンサー交換
    　　　リレー交換
    　　　半固定ＶＲ交換
    　　　モーターをオーバーホール（分解・清掃・給油）

  • ＣＢ．　下蓋修理状況

  • Ｄ．　使用部品
    　　　電解コンデンサー　　　　　　　　　　　　１３個
    　　　リレー　　　　　　　　　　　　　　　　　　１個
    　　　半固定ＶＲ　　　　　　　　　　　　　　　　３個
    　　　フイルムコンデンサー　　　　　　　　　　２個

  • Ｅ．　調整

  • Ｆ．　修理費　　５０，０００円　　オーバーホール修理
Ａ．　修理前の状況
Ａ−１Ａ．　点検中　前上から見る。
Ａ−１Ｂ．　点検中　上から見る。

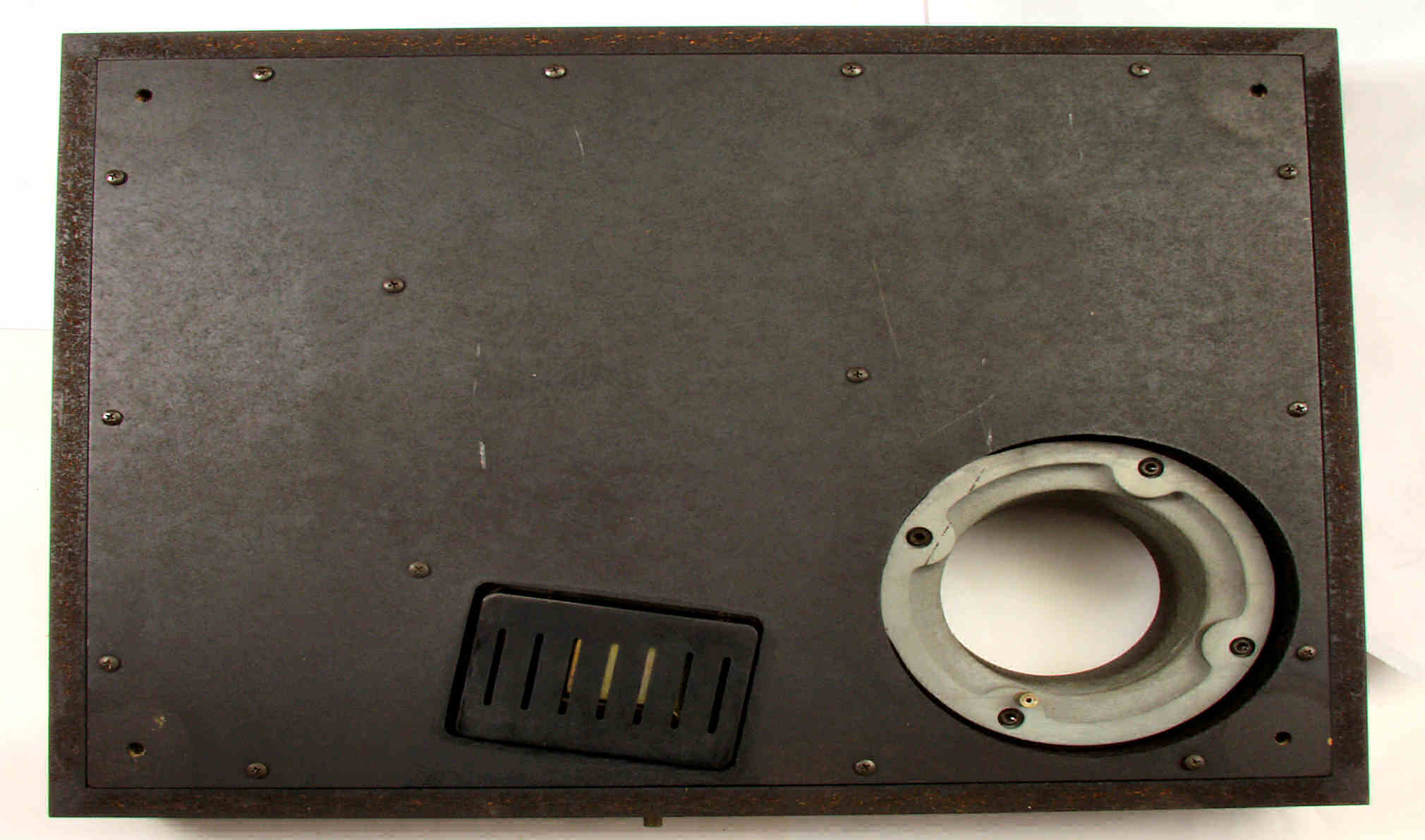

Ａ−１Ｃ．　点検中　下から見る。

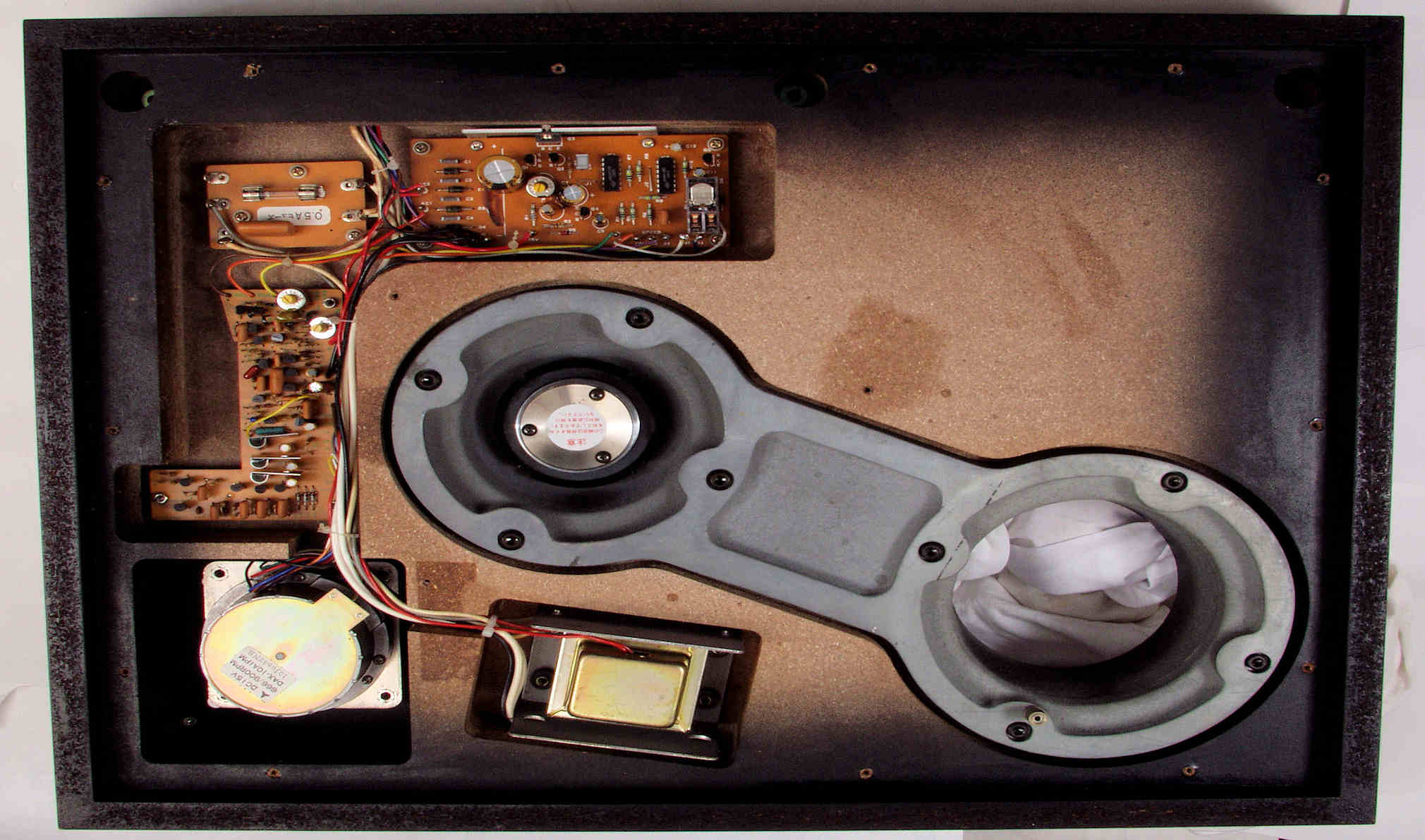

Ａ−１Ｄ．　点検中　下蓋を取り、下から見る。

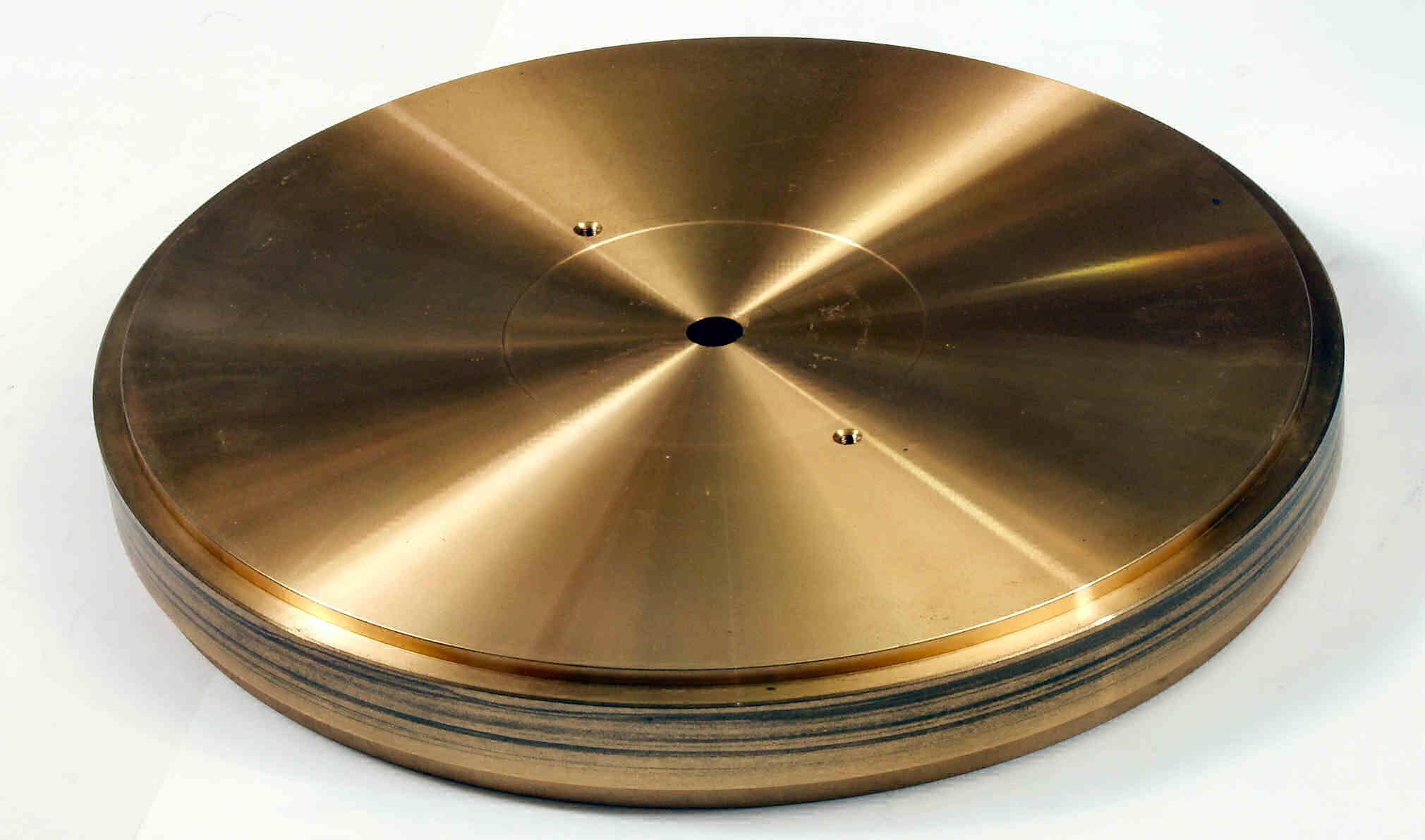

Ａ−２Ａ．　点検中　タンテーブル。
Ａ−２Ｂ．　点検中　タンテーブルを裏がわ見る。
Ａ−３．　点検中　下蓋のトランスカバー取り付け穴の圧縮材の接着材が経年劣化で、効かなくなっている。
Ａ−４．　点検中　トランス保護ケース止めネジ
Ａ−５．　点検中　下蓋の取付ネジ

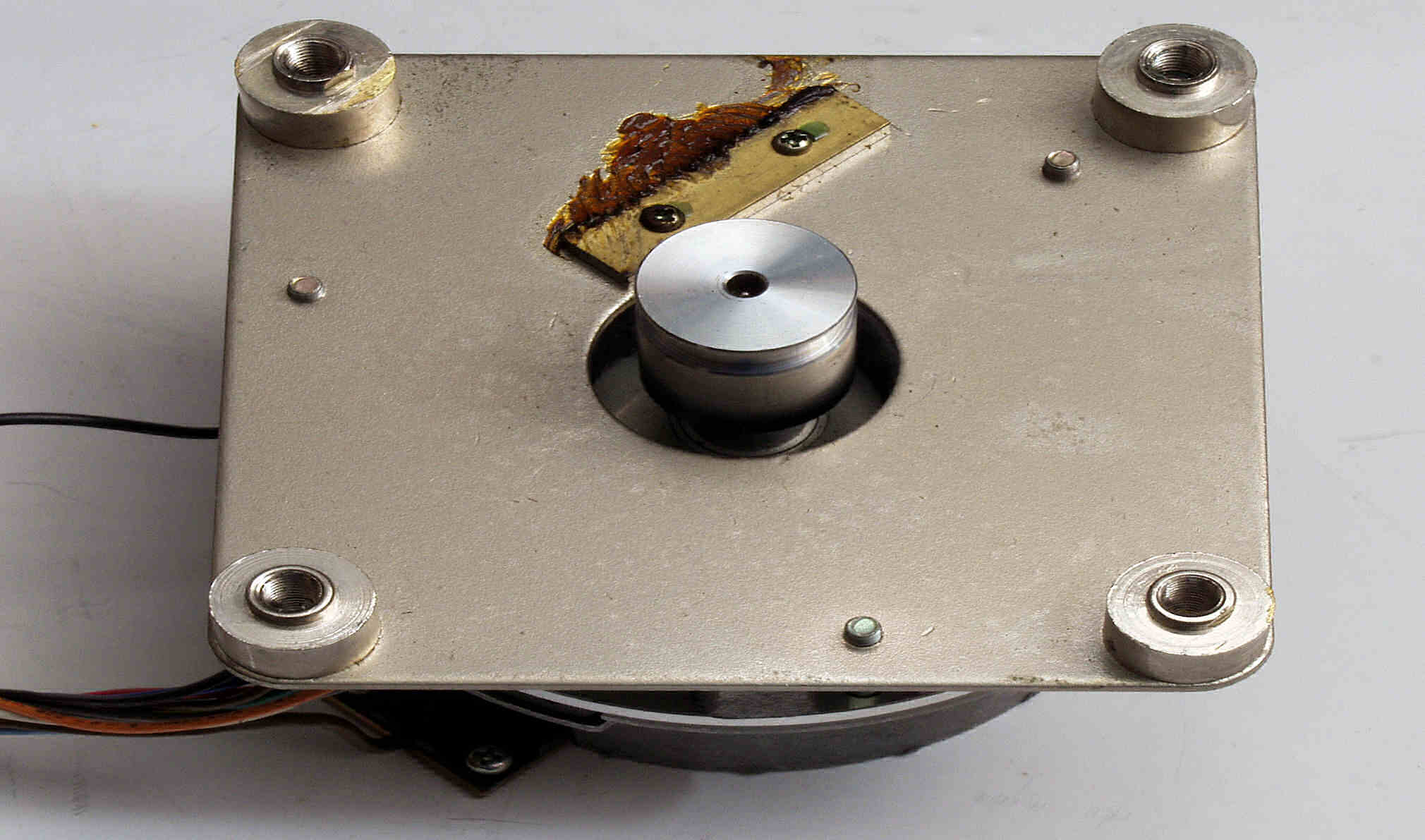

Ａ−６Ａ．　モーター外観
Ａ−６Ｂ．　モーター外観
Ｃ．　修理状況

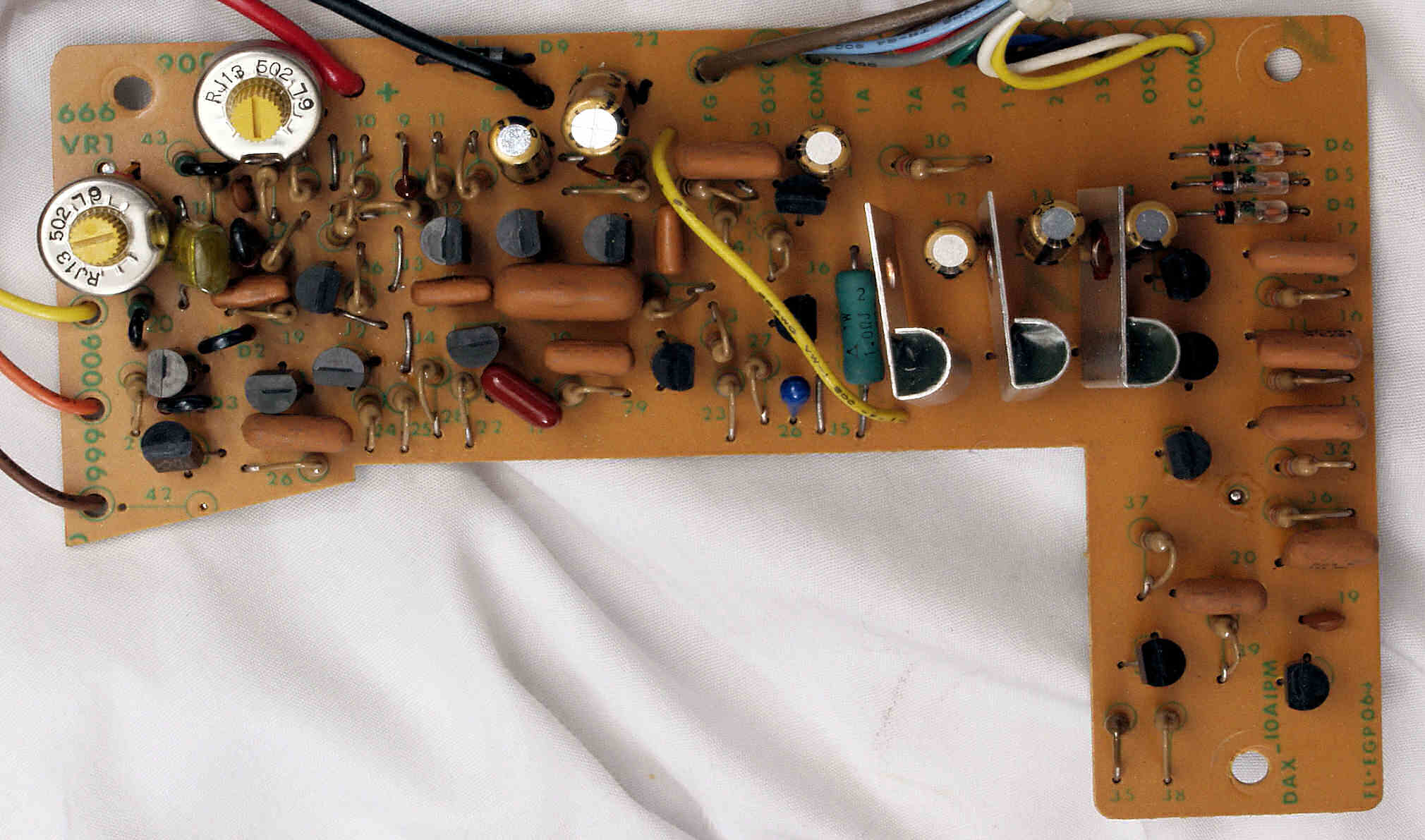

Ｃ−１Ａ．　修理前　制御基板

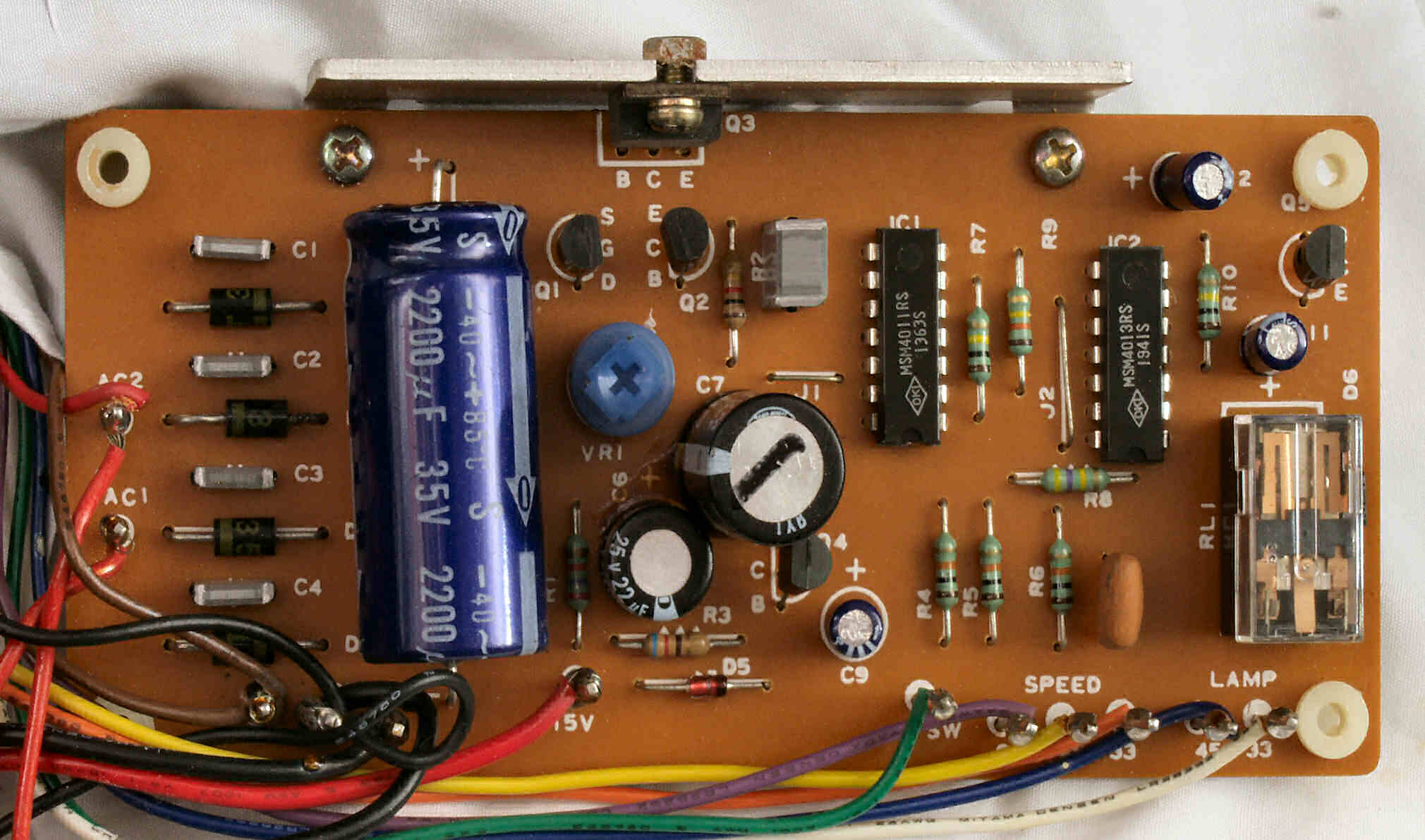

Ｃ−１Ｂ．　修理後　制御基板　半固定ＶＲ２個、電解コンデンサー７個、フイルムコンデンサー１個交換

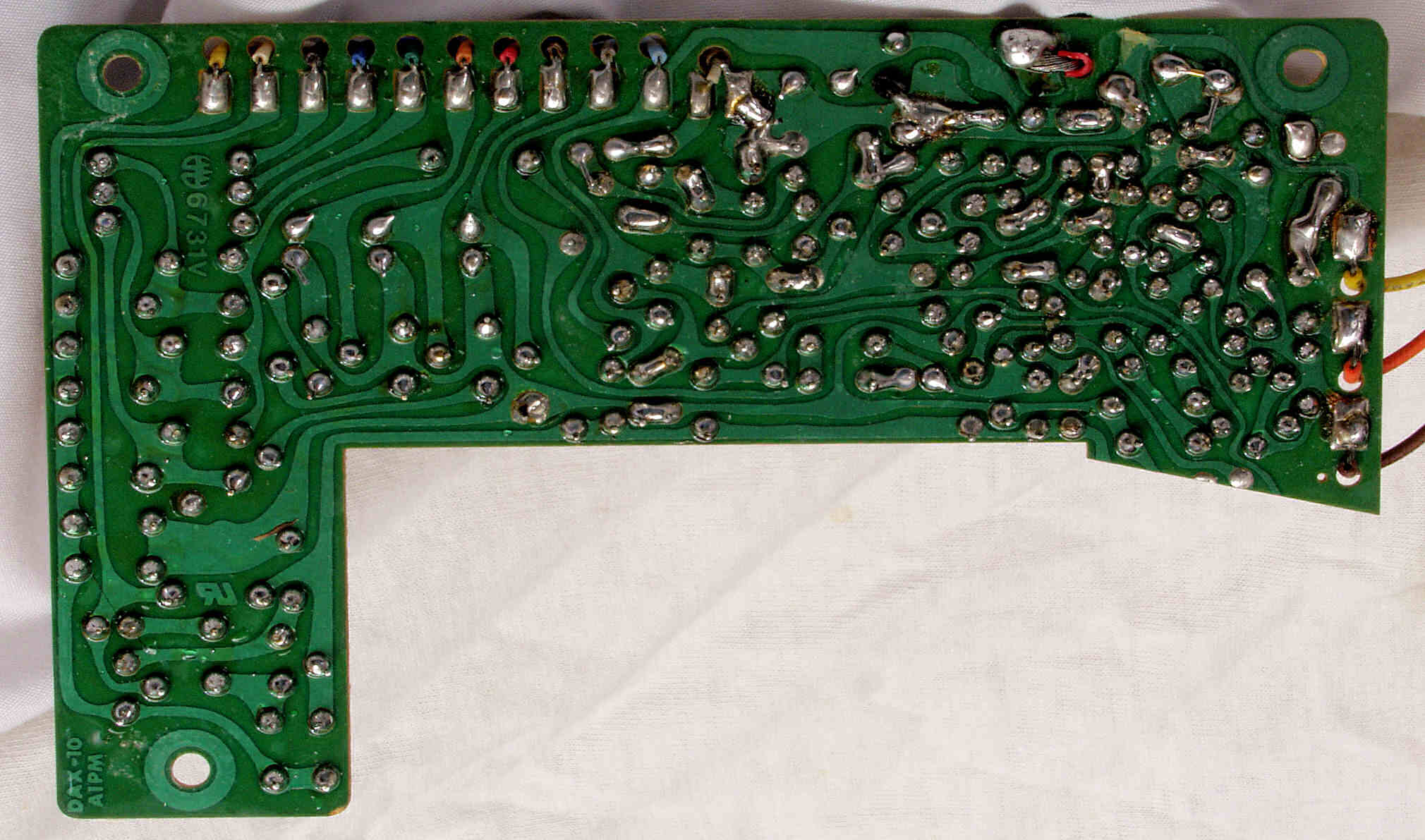

Ｃ−１Ｃ．　修理前　制御基板裏
Ｃ−１Ｄ．　修理（半田補正）後　制御基板裏
Ｃ−１Ｆ．　完成制御基板裏、洗浄後
Ｃ−２Ａ．　修理前　電源・３３／４５切替基板
Ｃ−２Ａ−１．　修理中　電源・３３／４５切替基板、半田が染み込んでいない引き出し（配線）線。
Ｃ−２Ａ−２．　修理中　電源・３３／４５切替基板、巻き付けたのみ、半田が染み込んでいない。
Ｃ−２Ａ−３．　修理後　電源・３３／４５切替基板、半田を染み込ませる。
Ｃ−２Ｂ．　修理後　電源・３３／４５切替基板　半固定ＶＲ１個、電解コンデンサー６個、リレー１個交換
Ｃ−２Ｃ．　修理前　電源・３３／４５切替基板裏
Ｃ−２Ｄ．　修理（半田補正）後　電源・３３／４５切替基板裏
Ｃ−２Ｆ．　完成電源・３３／４５切替基板裏、洗浄後
Ｃ−３Ａ．　修理後　フユーズ基板
Ｃ−３Ｃ．　修理前　フユーズ基板裏
Ｃ−３Ｄ．　修理（半田補正）後　フユーズ基板裏
Ｃ−３Ｅ．　完成フユーズ基板裏
Ｃ−４．　修理（点検）中　操作・表示部分

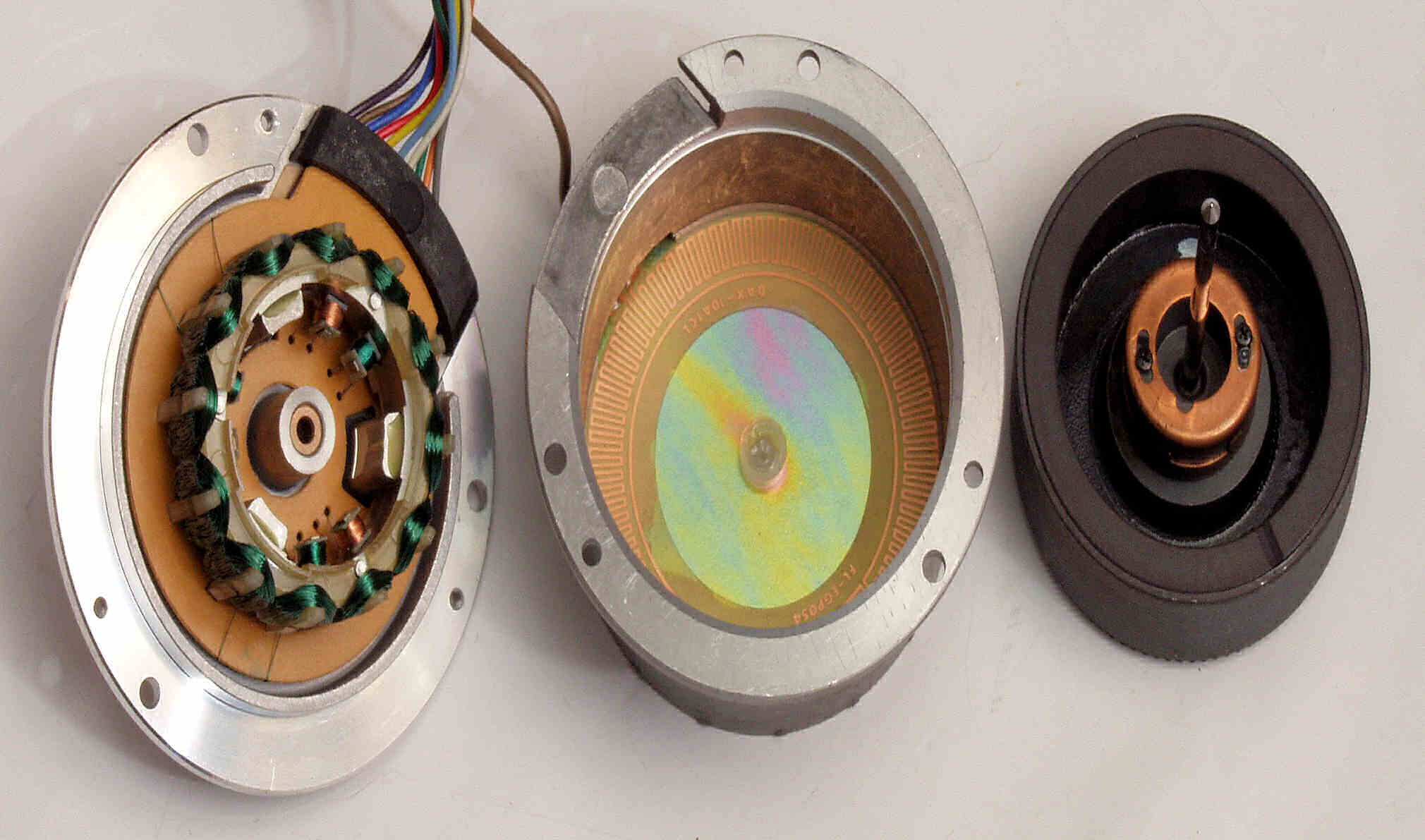

Ｃ−５Ａ．　モーターをオーバーホール（分解・清掃・給油）
Ｃ−５Ｂ．　モーターＦＧコイル、剥がれ無く綺麗です。

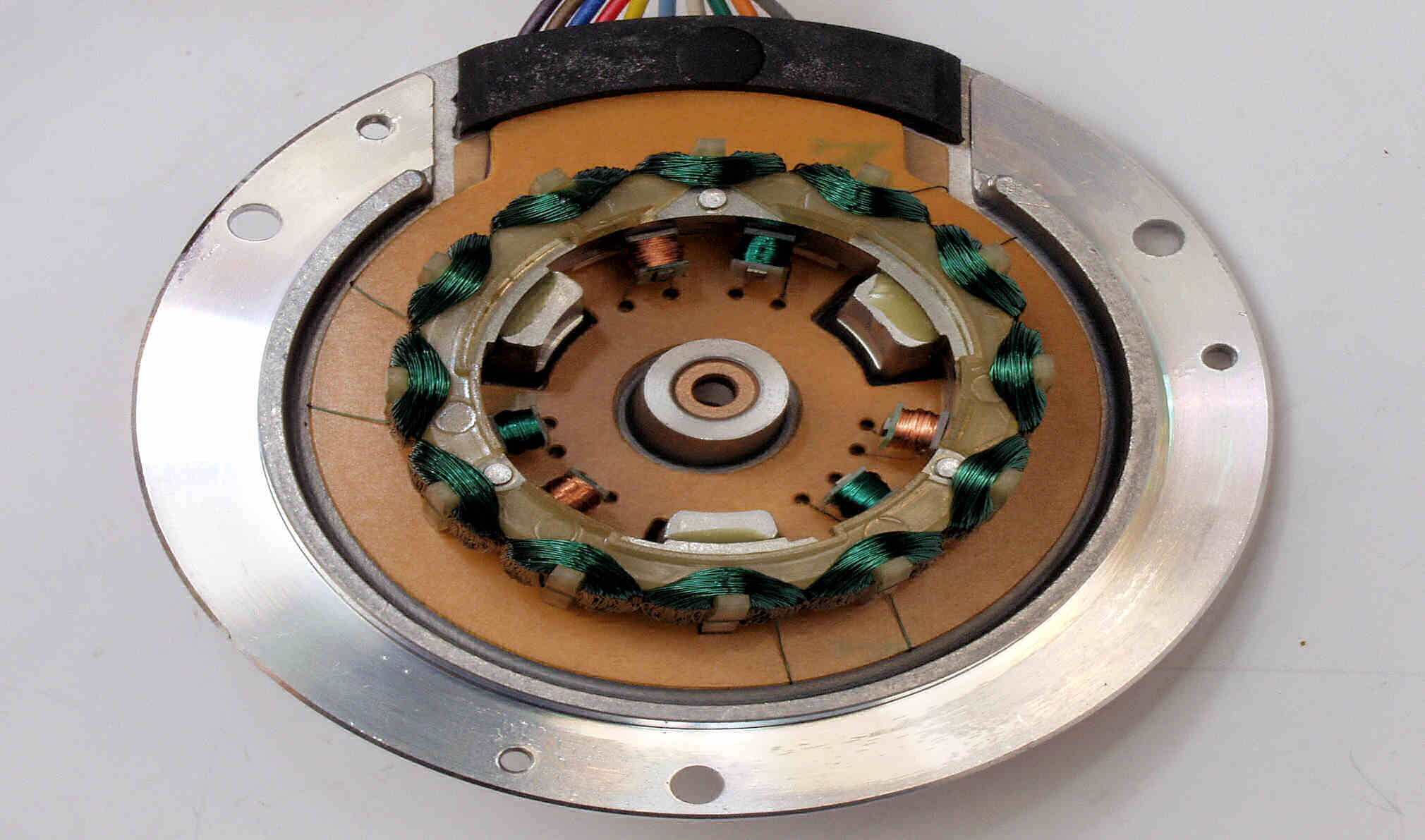

Ｃ−５Ｃ．　モーター固定子、綺麗です。

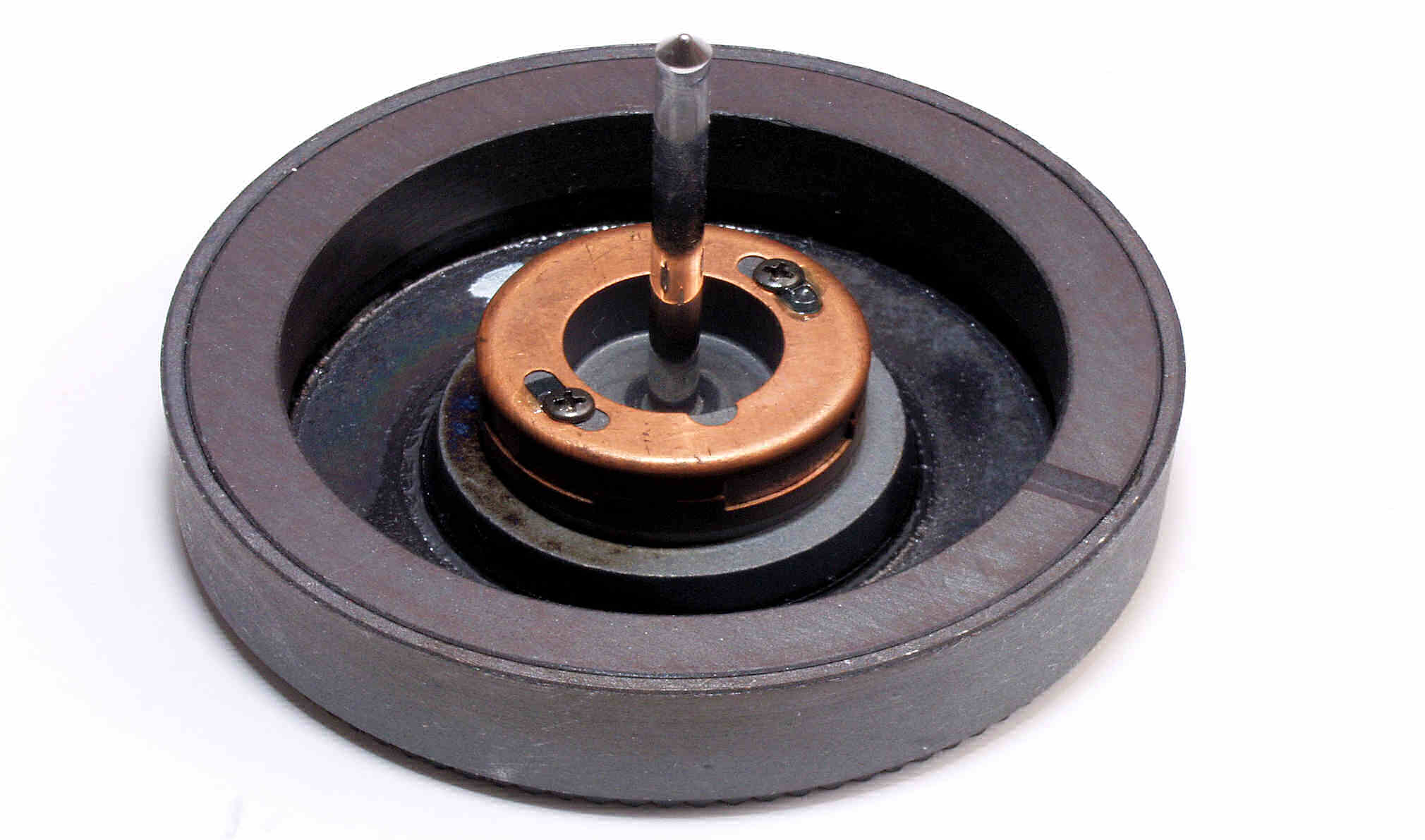

Ｃ−５Ｄ．　モーター回転子、錆が無く綺麗です。
Ｃ−５Ｅ．　モーター回転子、錆が無く、軸もキズ無く綺麗です。

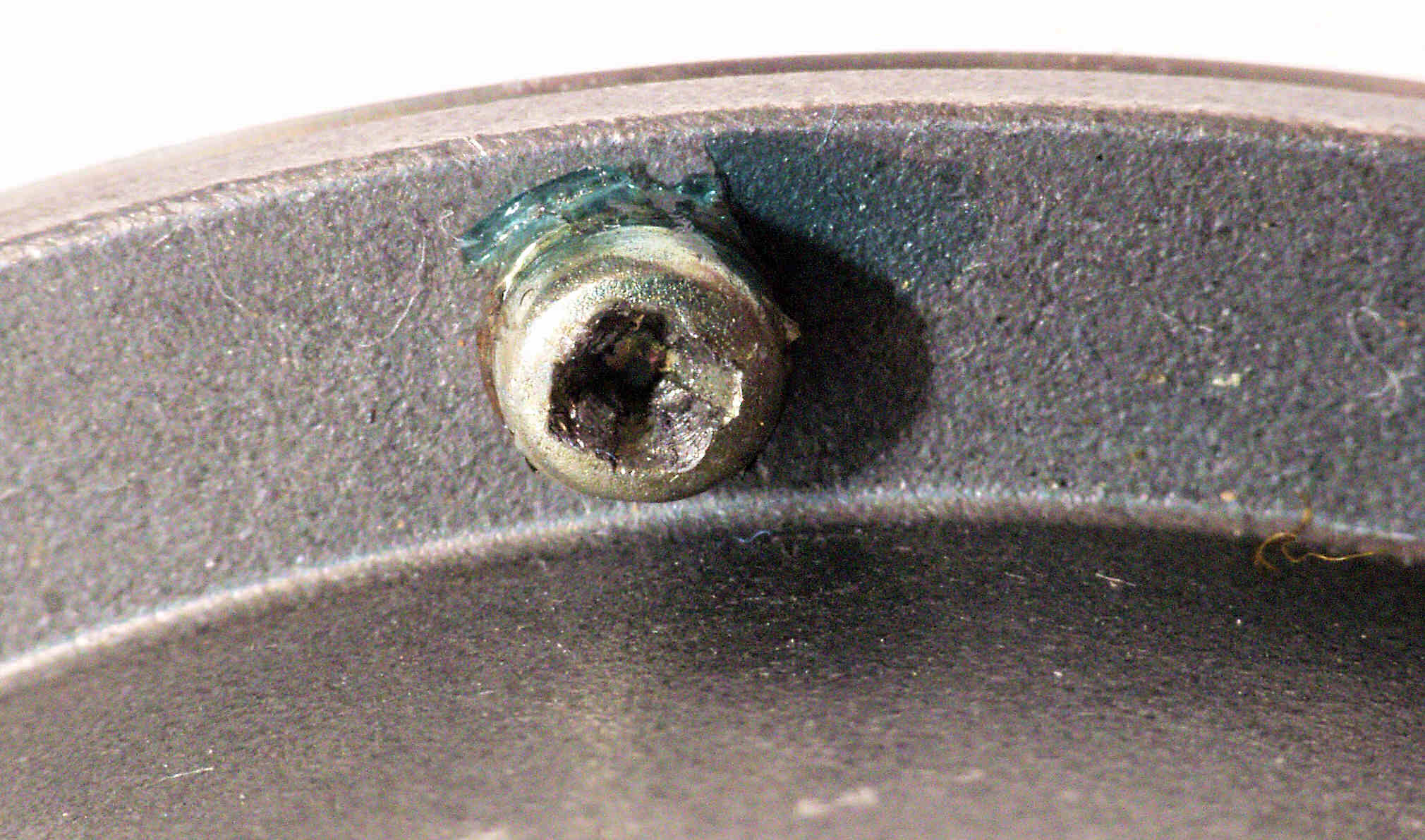

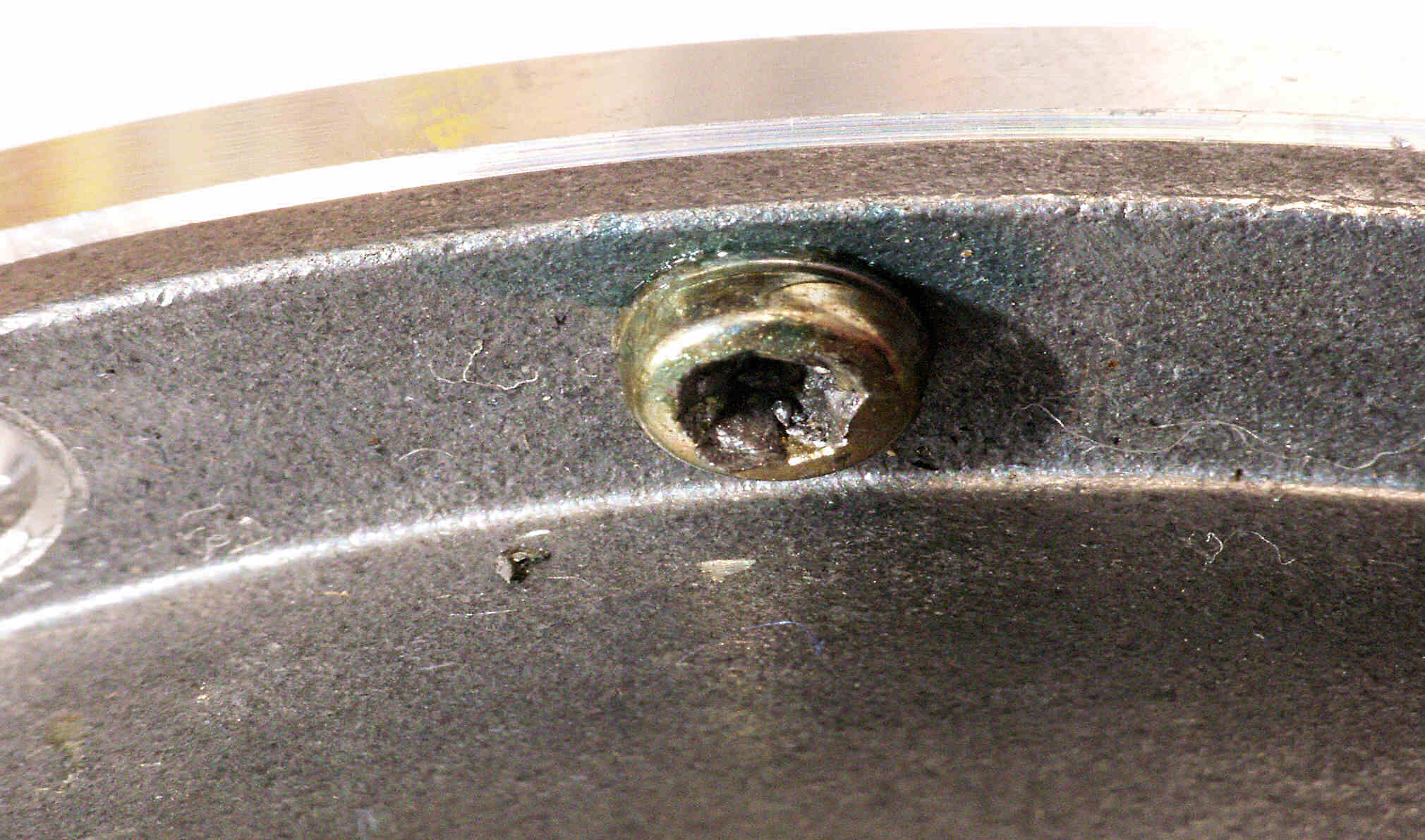

Ｃ−６Ａ．　モーター止めネジ、ホームセンターで購入したドライバーでは緩みません！。
Ｃ−６Ｂ．　モーター止めネジ、ホームセンターで購入したドライバーでは緩みません！。
Ｃ−６Ｃ．　モーター止めネジ、交換の方が簡単で安いですが、ネジの事を考えて、溝を切る。

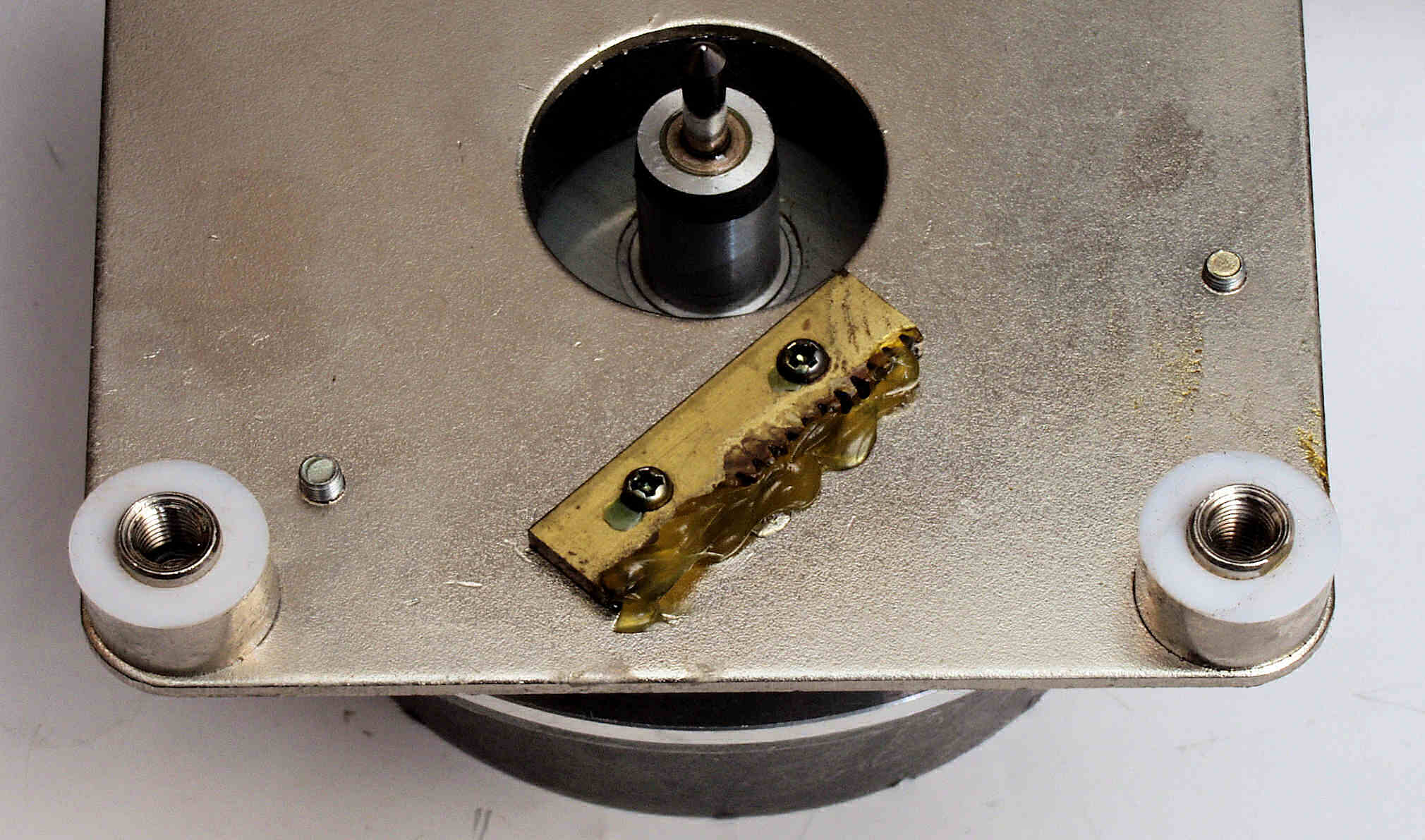

Ｃ−７Ａ．　モーター移動ラックギヤー、グリスが汚れている。
Ｃ−７Ｂ．　モーター移動ラックギヤー、グリス交換。写真は無いが、当然ピニオン歯車も清掃。

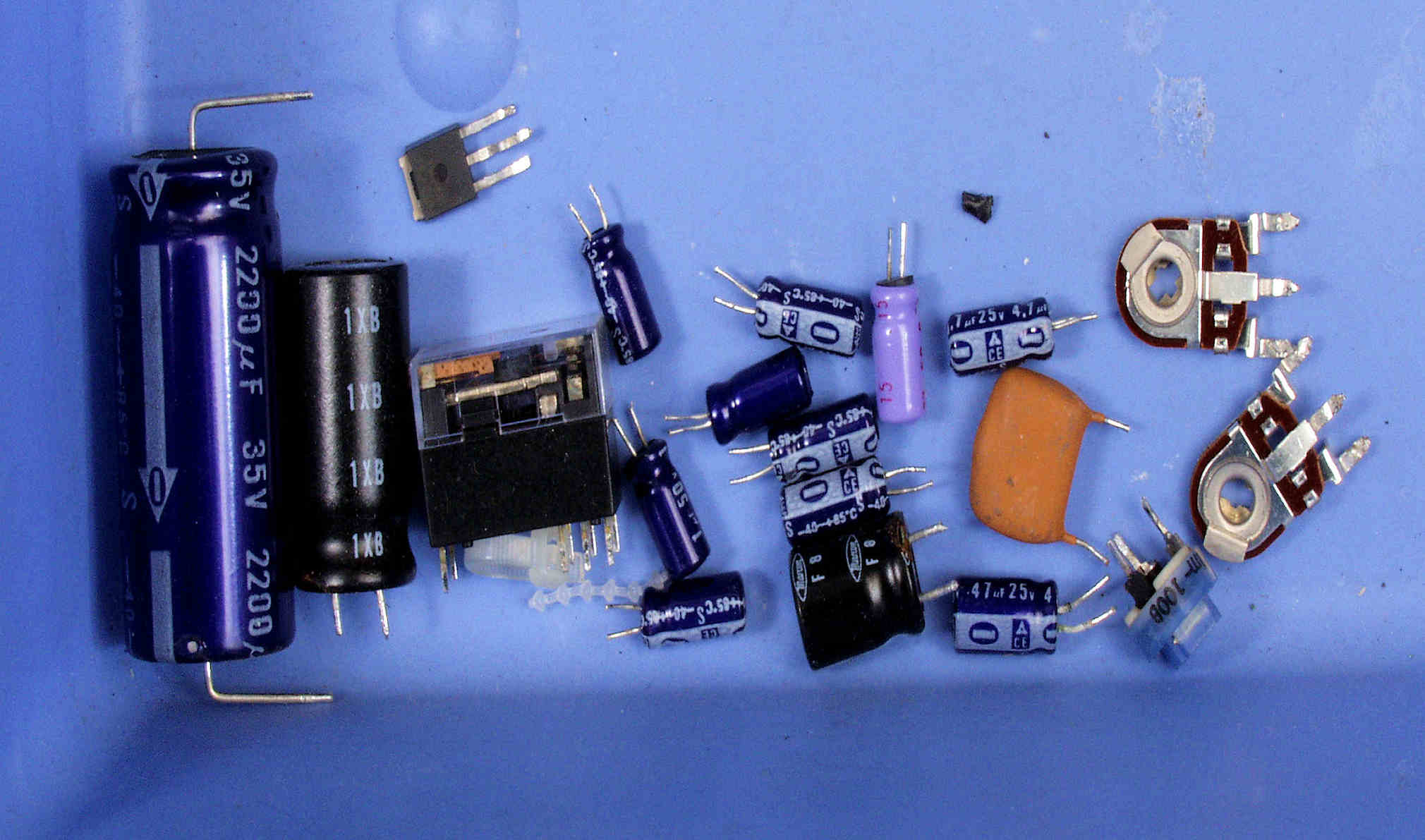

Ｃ−8．　交換部品
Ｃ−9Ａ．　修理前　　下から見る
Ｃ−9Ｂ．　修理後　　下から見る、白いのは接着材。未乾燥なので白い。
Ｃ−9Ｃ．　完成
ＣＢ．　下蓋修理状況

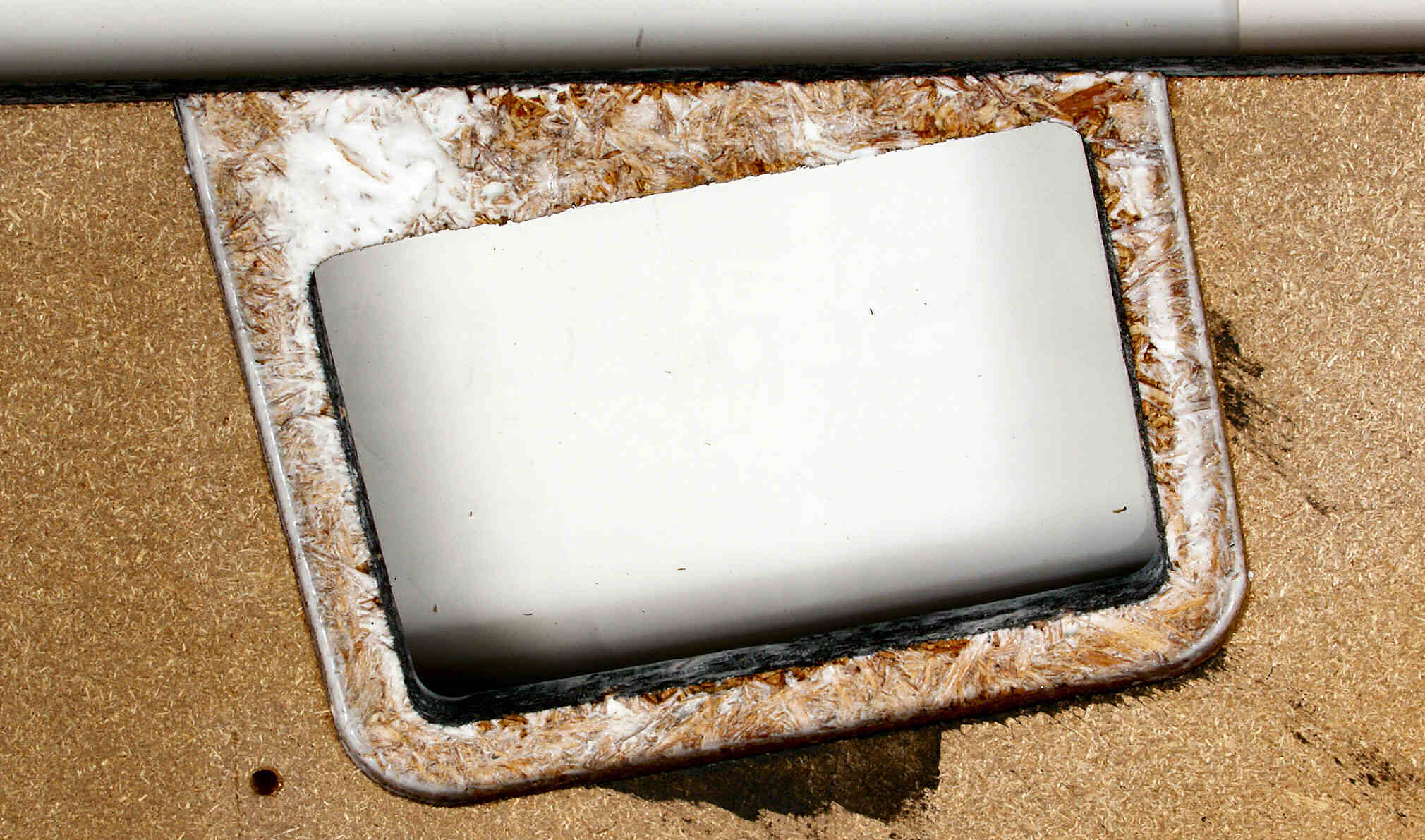

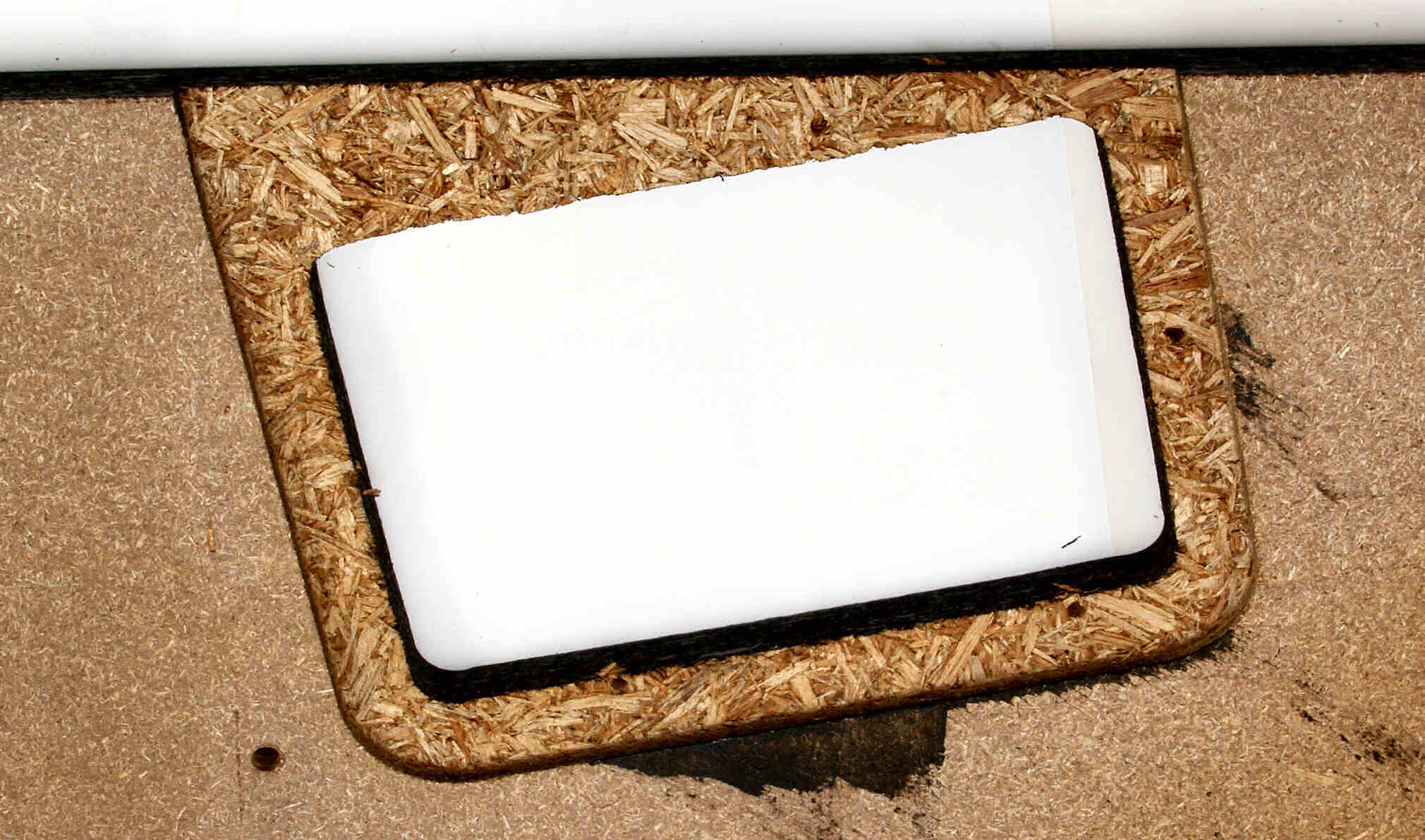

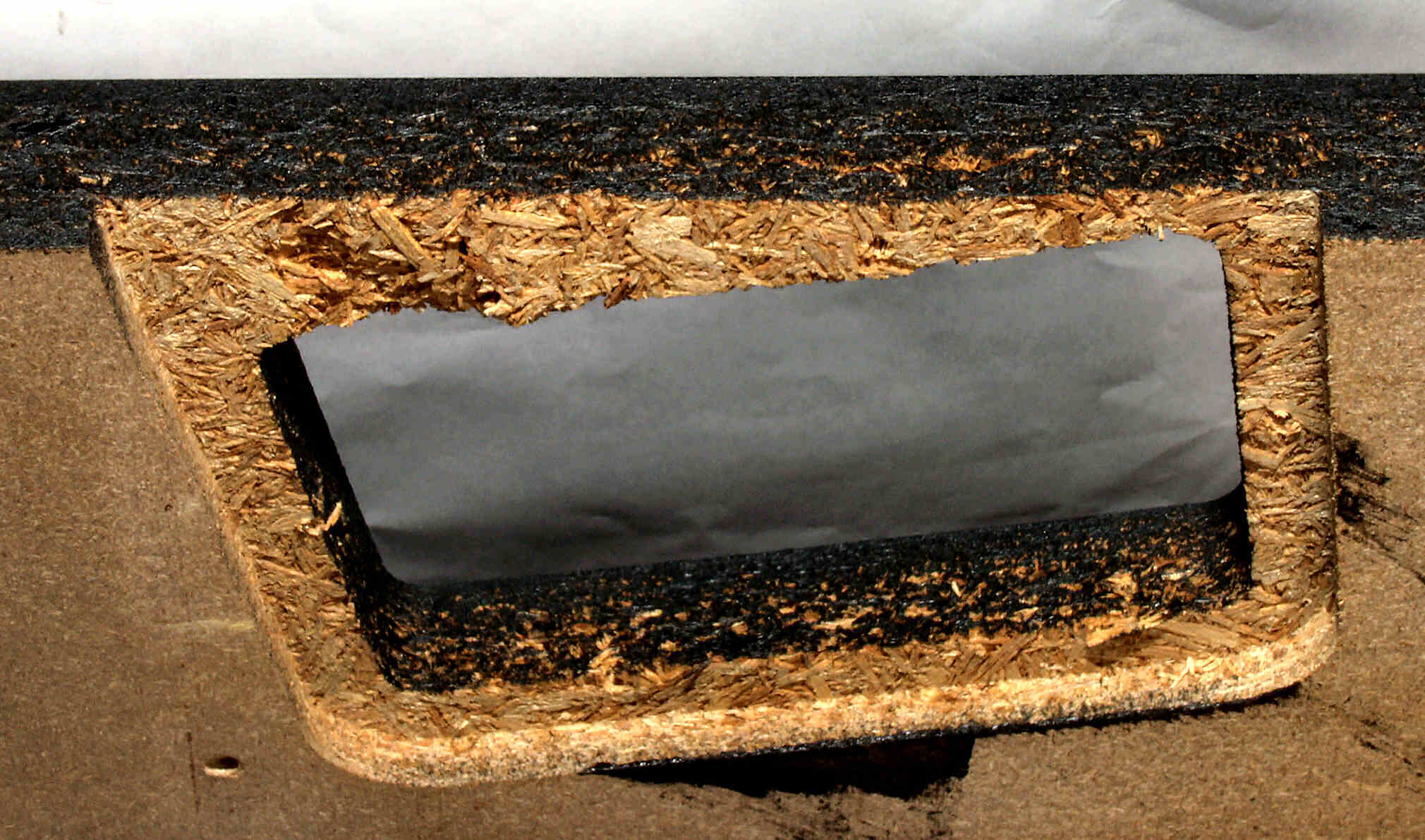

ＣＢ−１．　修理前　下蓋のトランスカバー取り付け穴。

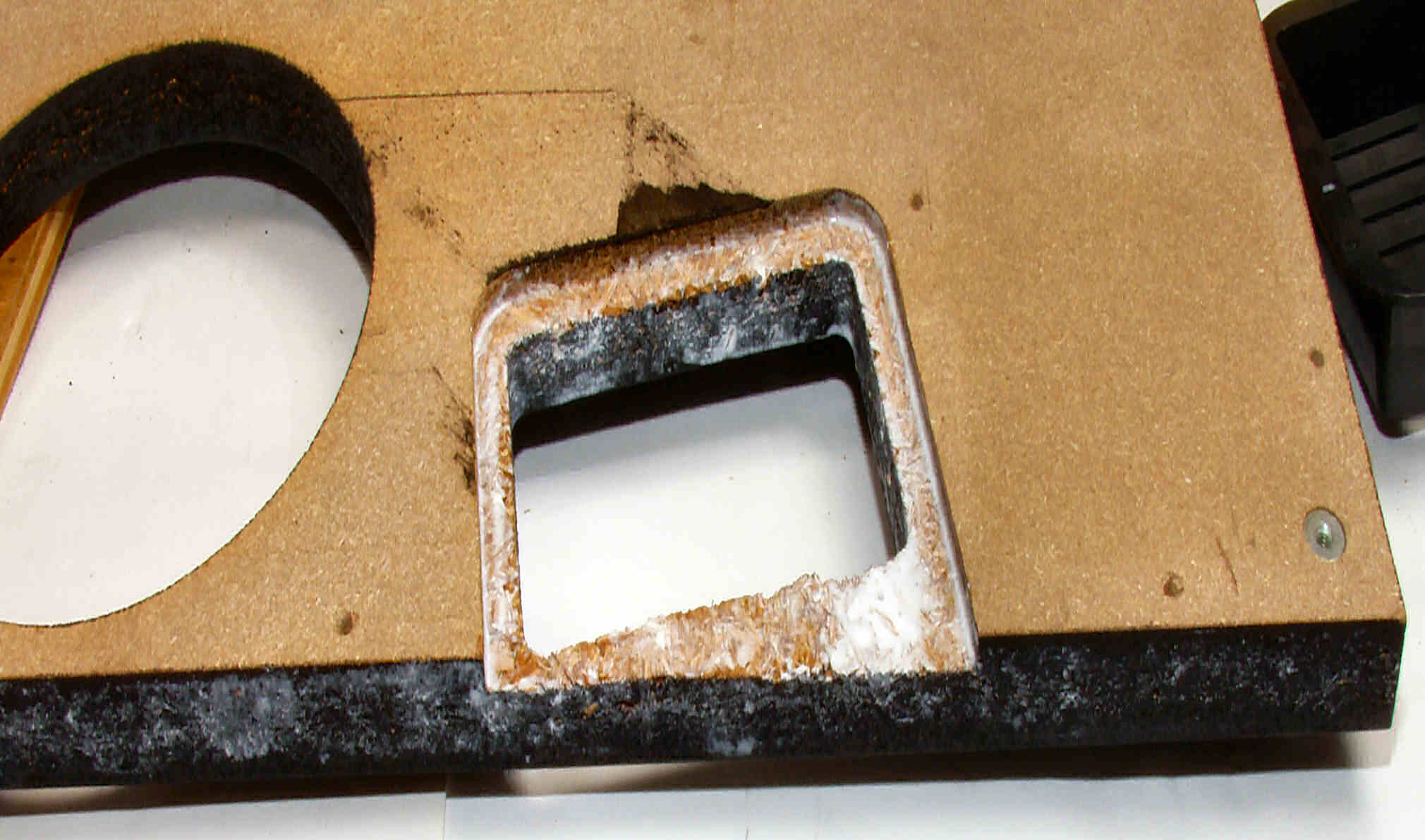

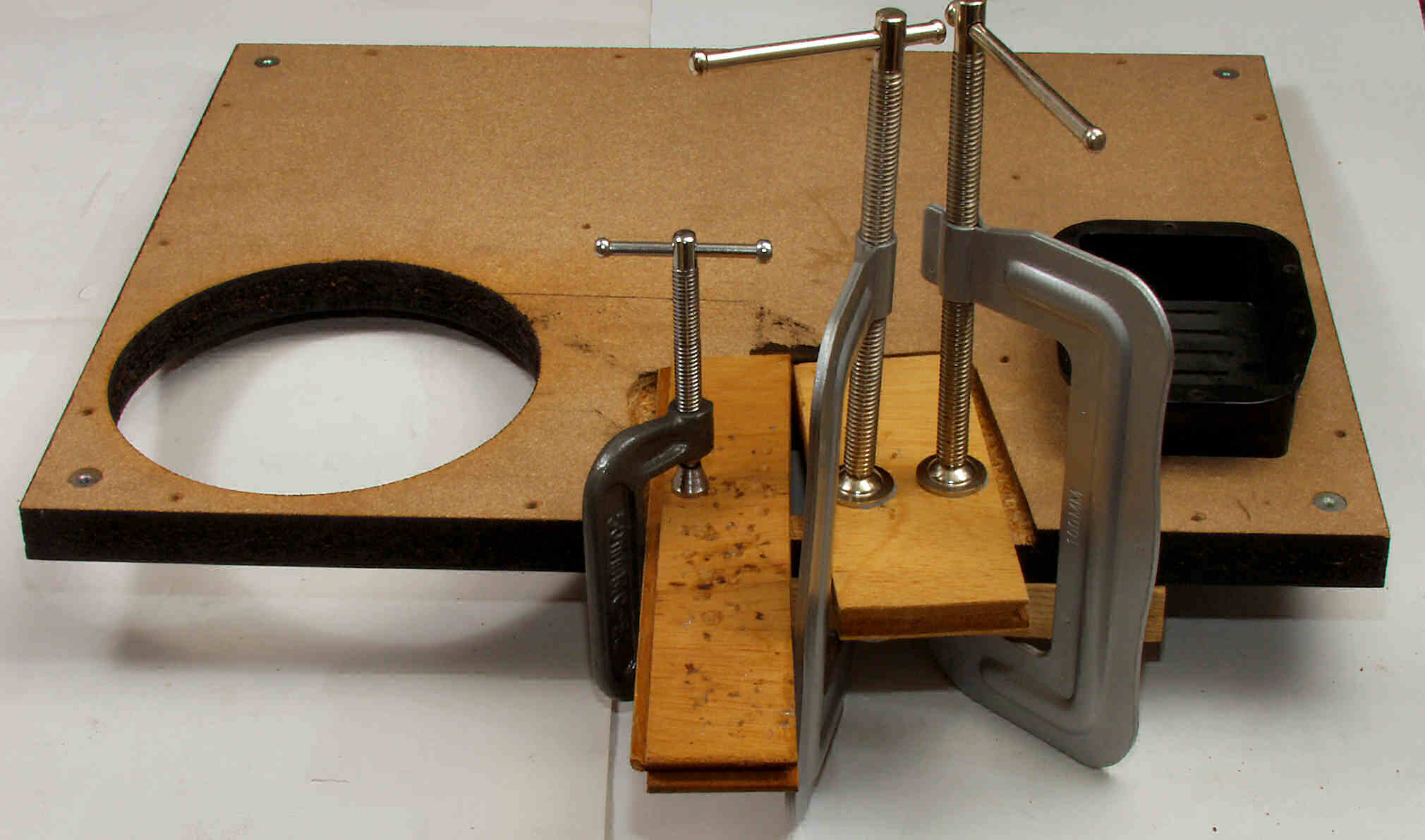

ＣＢ−２．　修理中　ボンドを差し込み万力で締める。
ＣＢ−３．　修理中　１日万力で締め後。
ＣＢ−３．　修理中　さらにボンドを塗布し固める。
ＣＢ−４．　修理中　さらにボンドを塗布し固める。
ＣＢ−５．　修理中　さらにボンドを塗布し固める。
ＣＢ−６．　修理中　アーム取り付け穴も、ボンドを塗布し固める。
ＣＢ−７．　修理中　１日後、もう１度塗布する。
Ｅ．　調整・測定

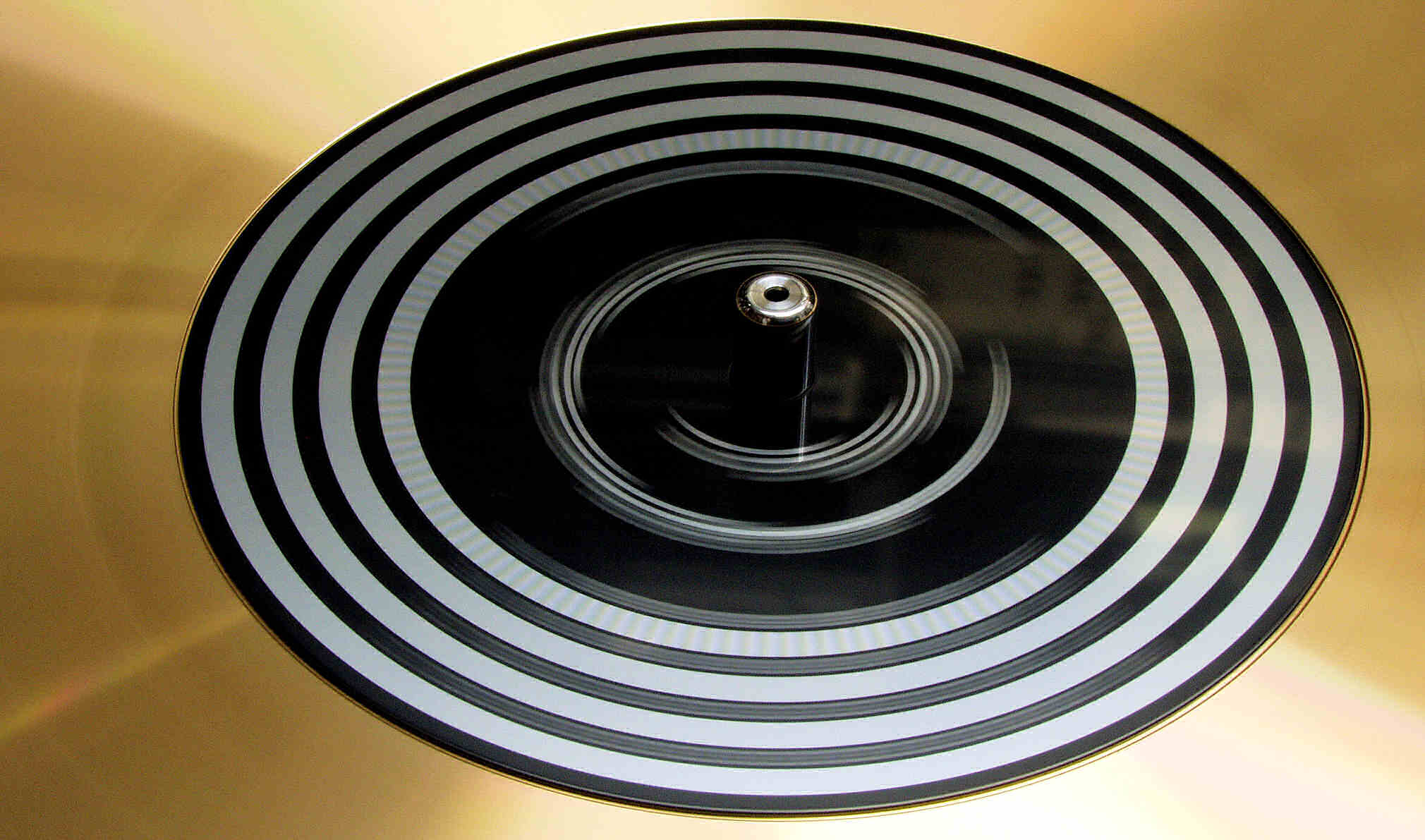

Ｅ−１．　　３３回転ストロボ
Ｅ−１．　　４５回転ストロボ

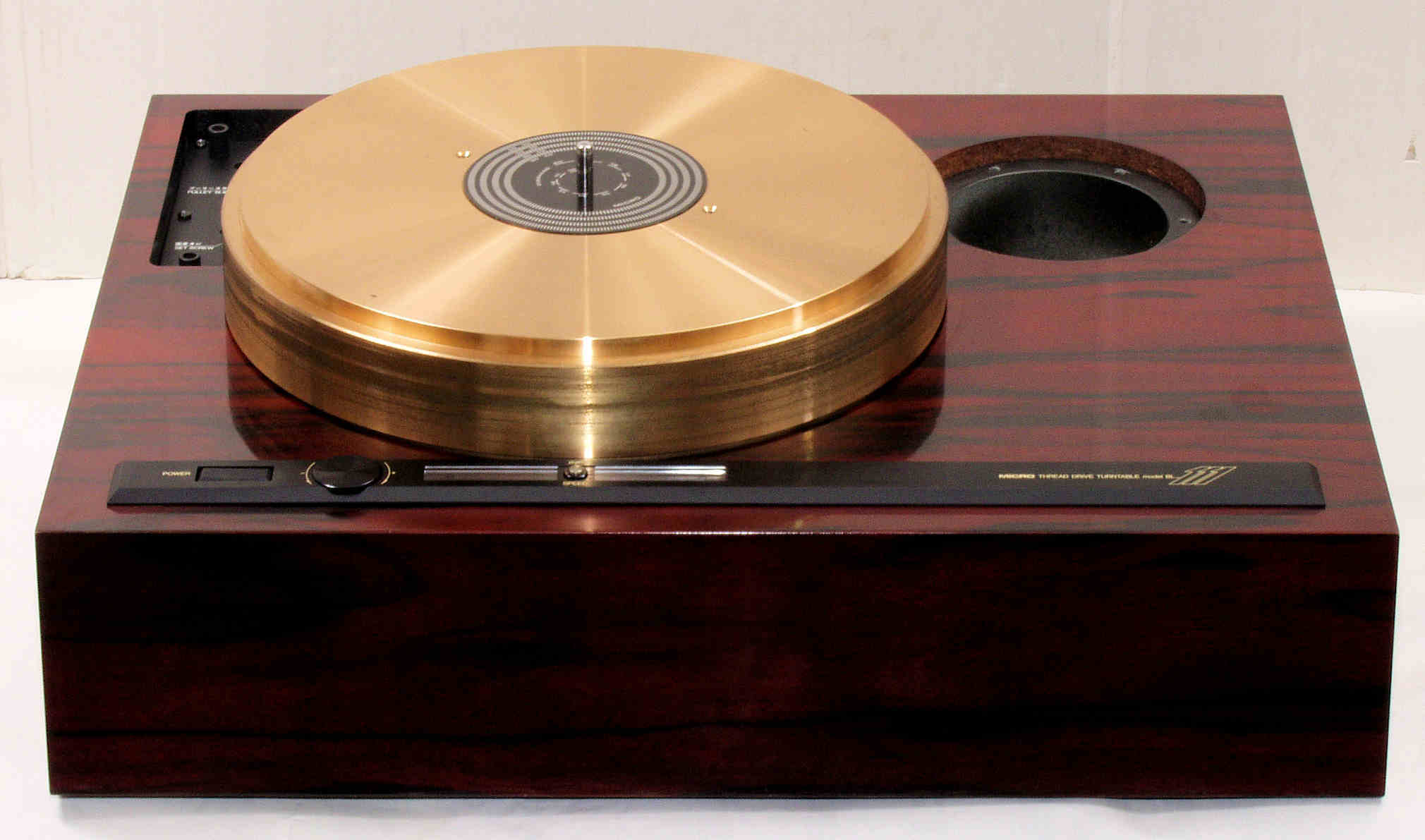

Ｅ−２．　　完成
