| ＤＥＮＯＮ ＤＰ−３０００． ２台目修理記録 |
| ＜＜梱包はこちらを参考＞＞ 平成２０年９月８日到着 ９月１６日完成 |
Ａ． 修理前の状況
Ｆ． 修理費 ４５，０００円 |

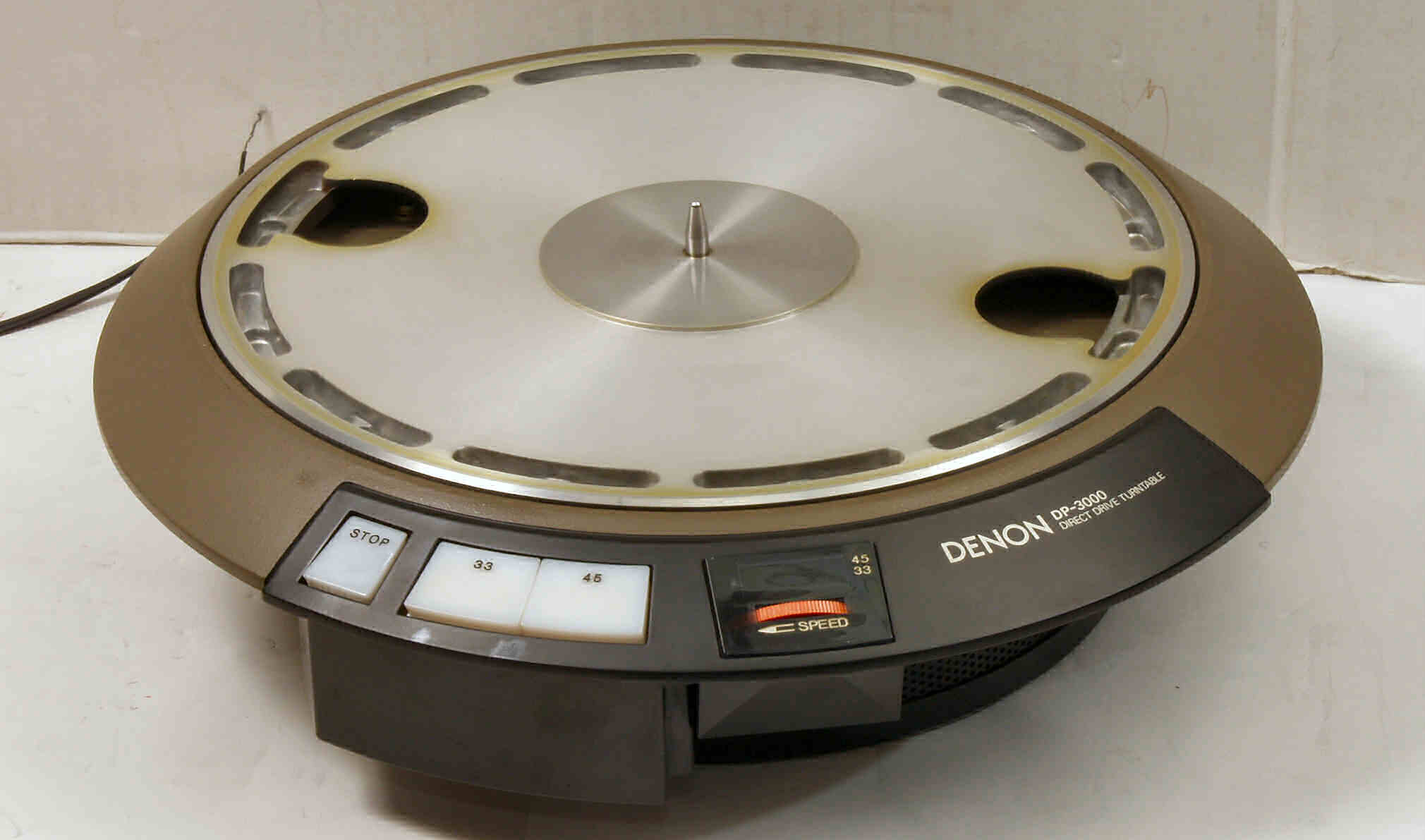

| Ａ． 修理前の状況 Ａ−１Ａ． 修理前点検中 前上から見る |
 |

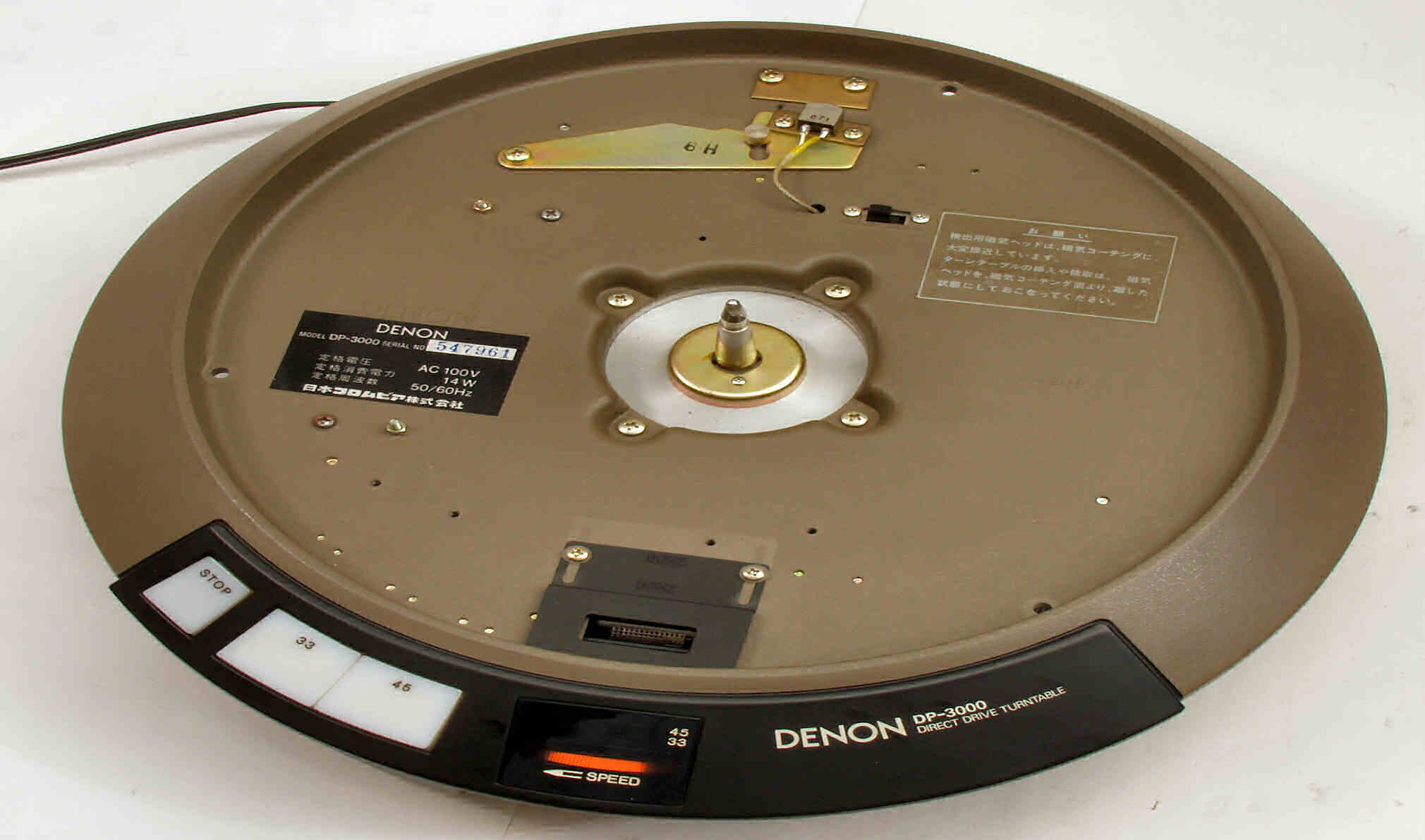

| Ａ−１Ｂ． 修理前点検中 ターンテーブルを取り上から見る |
 |
| Ａ−１Ｃ． 修理前点検中 電源トランスを固定するネジ。輸送中は固定する４ｍｍで長さ２０〜２５ｍｍ。 |
 |

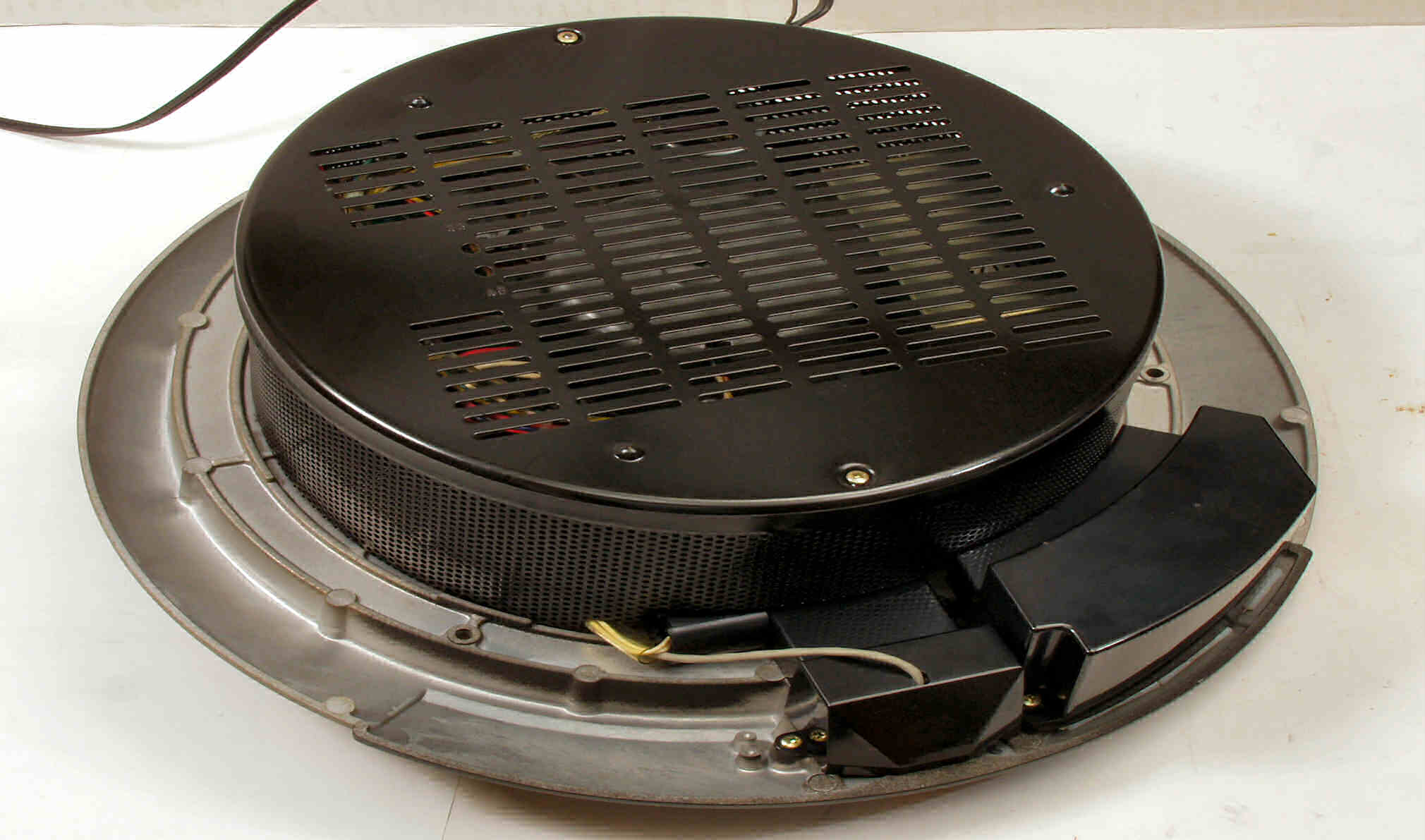

| Ａ−２Ａ． 修理前点検中 下から見る |
 |
| Ａ−２Ｂ． 修理前点検中 下蓋を取り下から見る |
 |

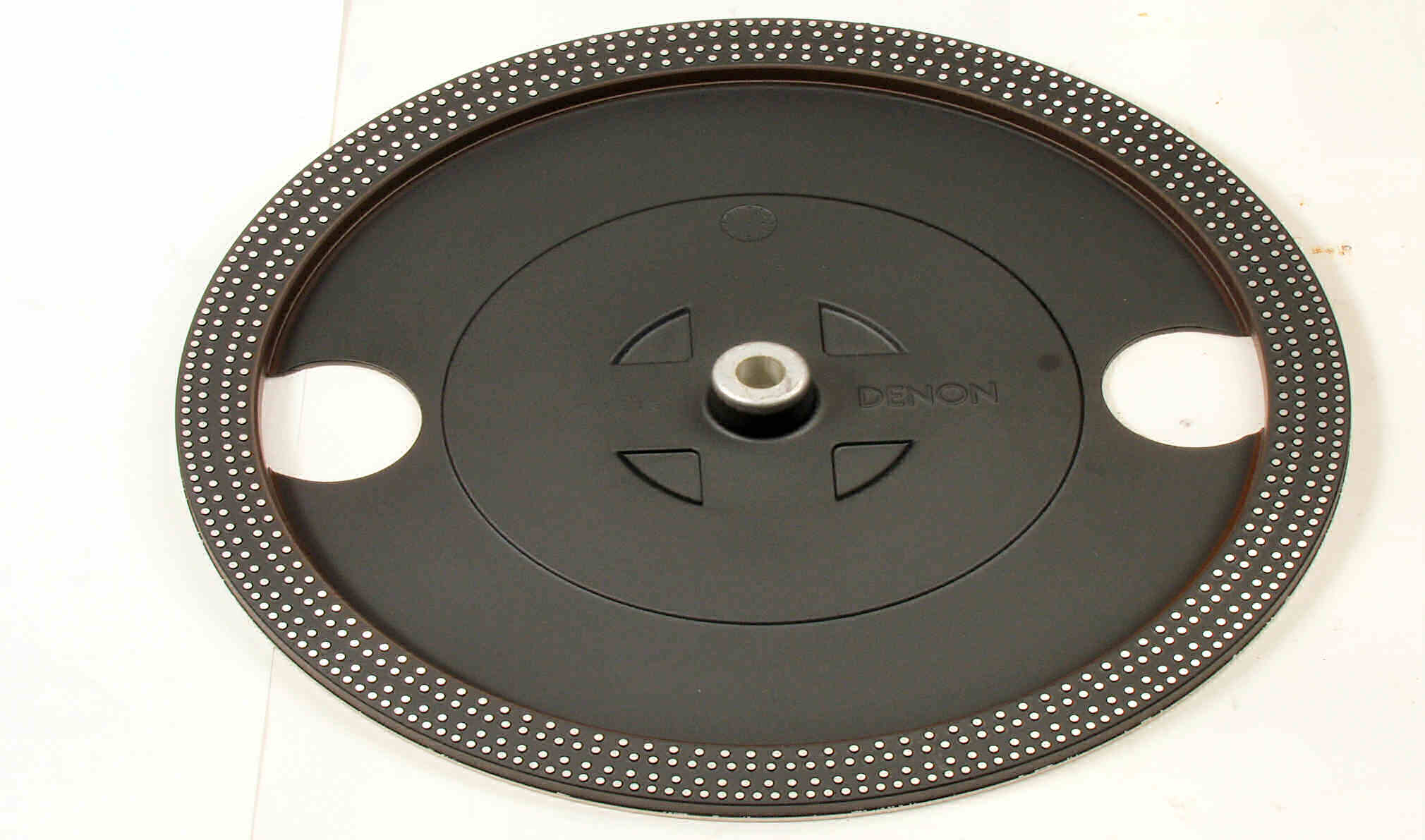

| Ａ−３Ａ． 修理前点検中 タンテーブルを下から見る |
 |

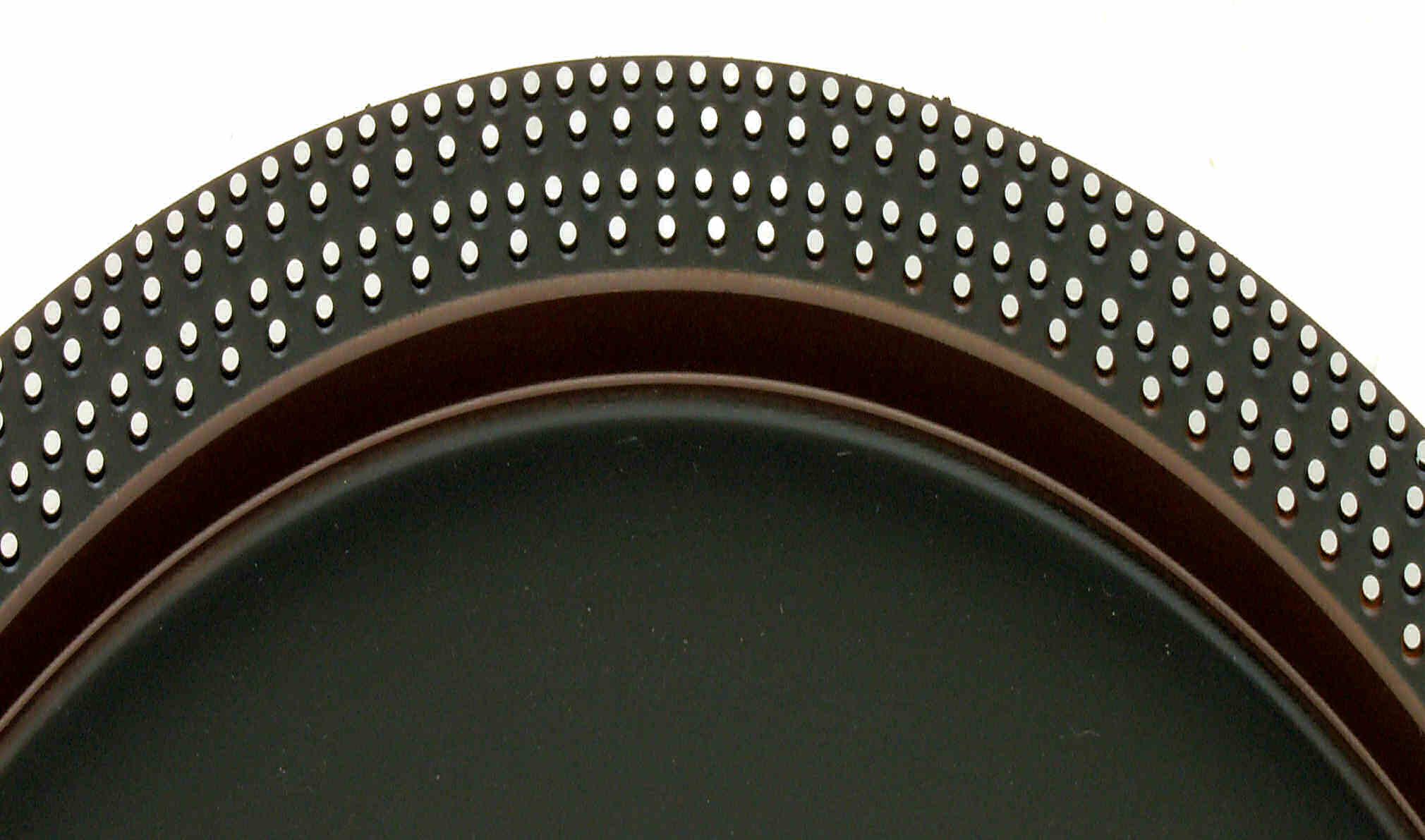

| Ａ−３Ｂ． 修理前点検中 タンテーブルを下の磁気コーテーング、キズは無し。 |
 |
| Ａ−３Ｃ． 修理前点検中 タンテーブルの磁気コーテーングへの設定方法 |
 |

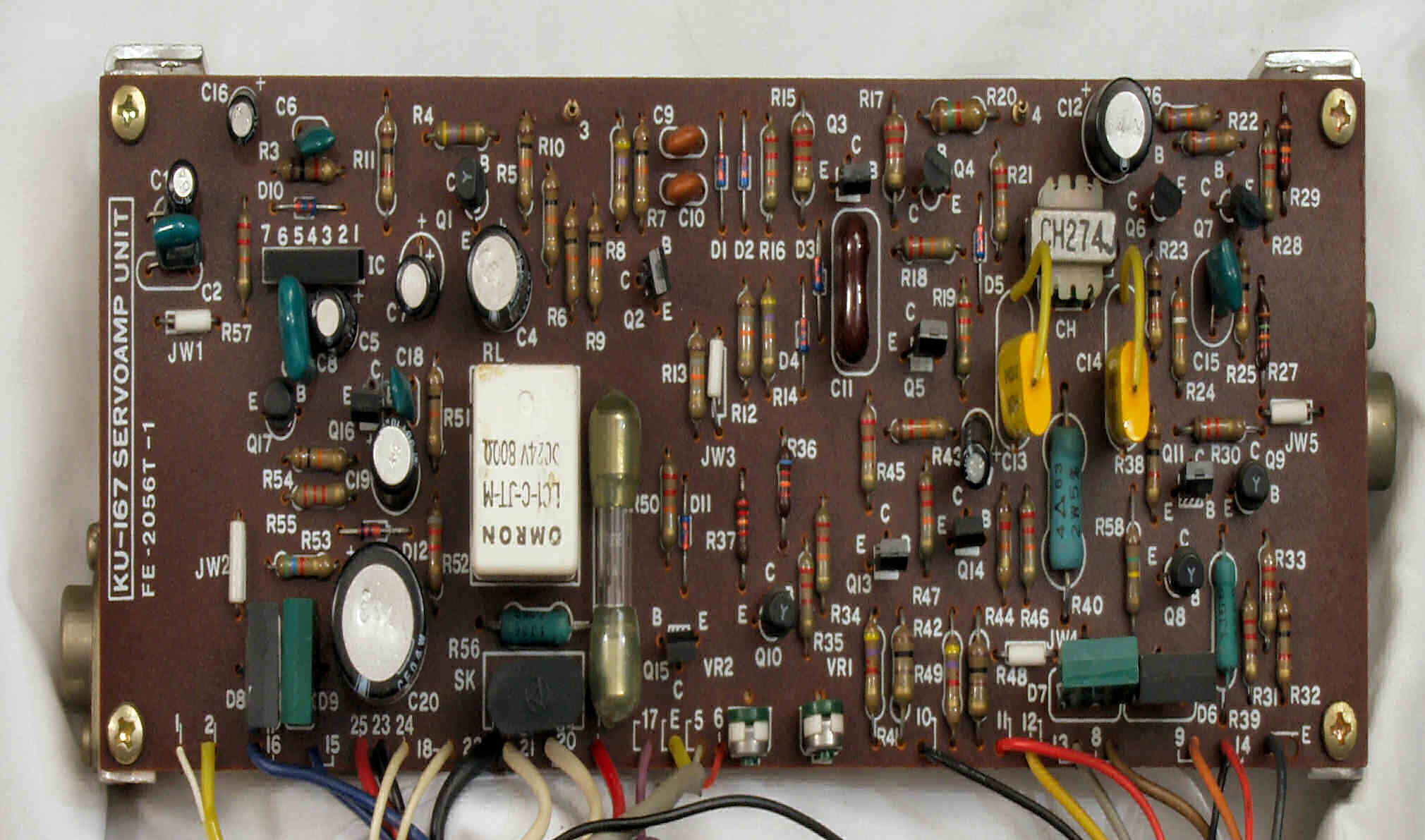

| Ｃ． 修理状況 Ｃ−１Ａ． 修理前 基板 |
 |

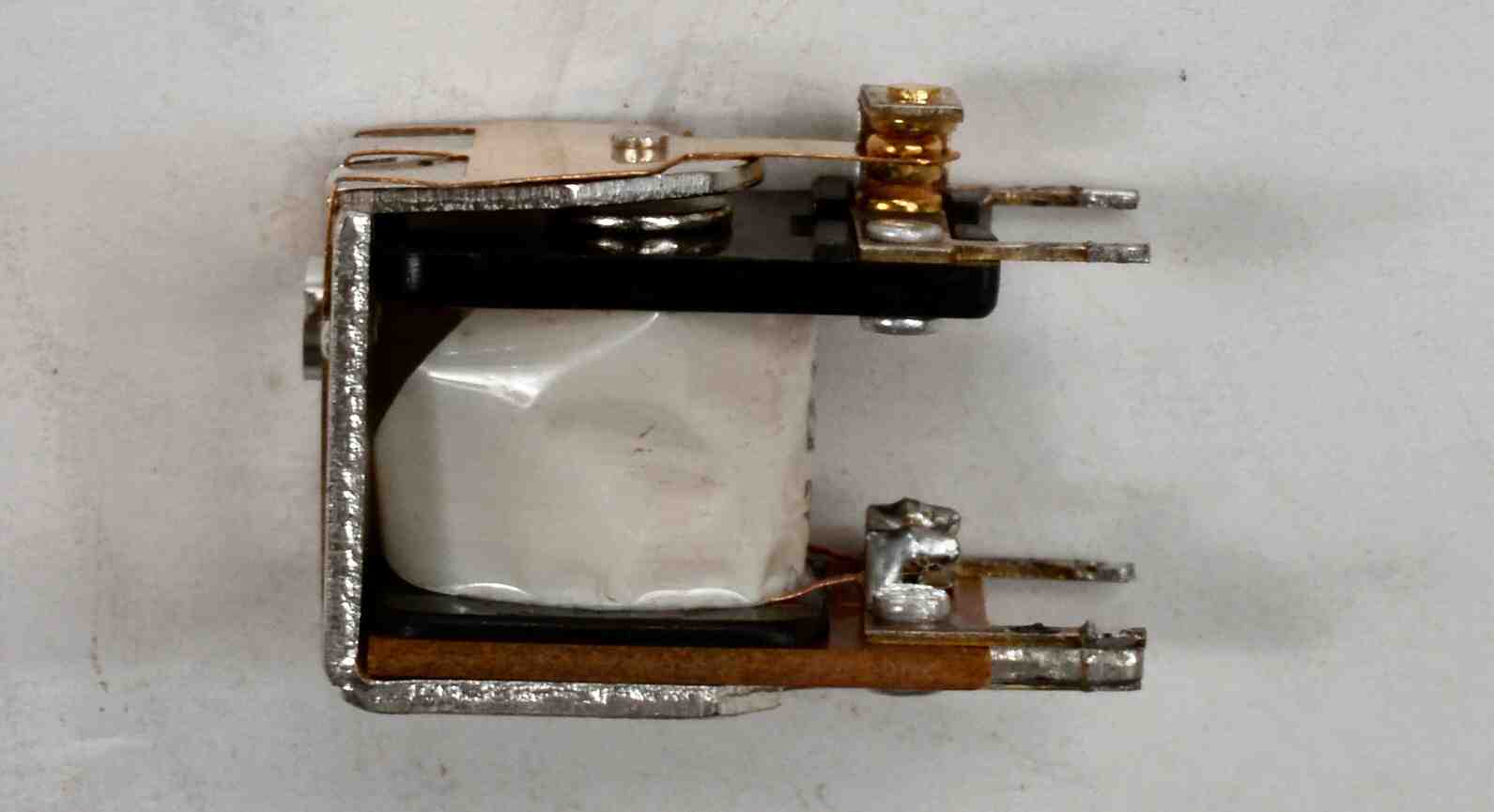

| Ｃ−１Ａ−１． 修理中 基板のリレー清掃、金メッキ端子なのでウエスで清掃、ヤスリ等の使用は厳禁。 |
 |
| Ｃ−１Ｂ． 修理後 基板 電解コンデンサー８個、ＴＲ（トランジスター）８個、フイルムコンデンサー７個、半固定ＶＲ２個交換 |
 |

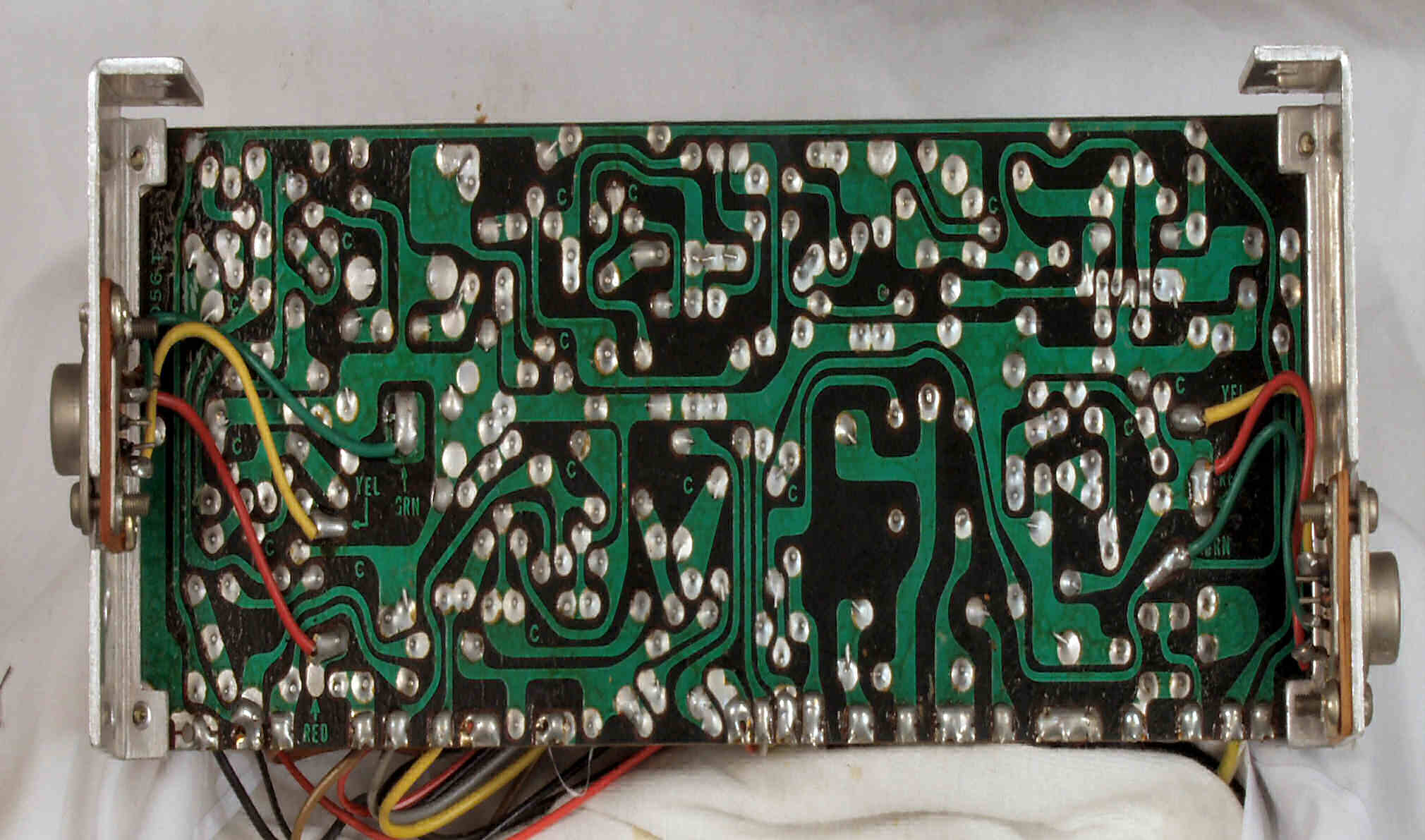

| Ｃ−１Ｃ． 修理前 基板裏 |
 |
| Ｃ−１Ｄ． 修理（半田補正）後 基板裏 |
 |
| Ｃ−１Ｆ． 完成基板裏 洗浄後 |

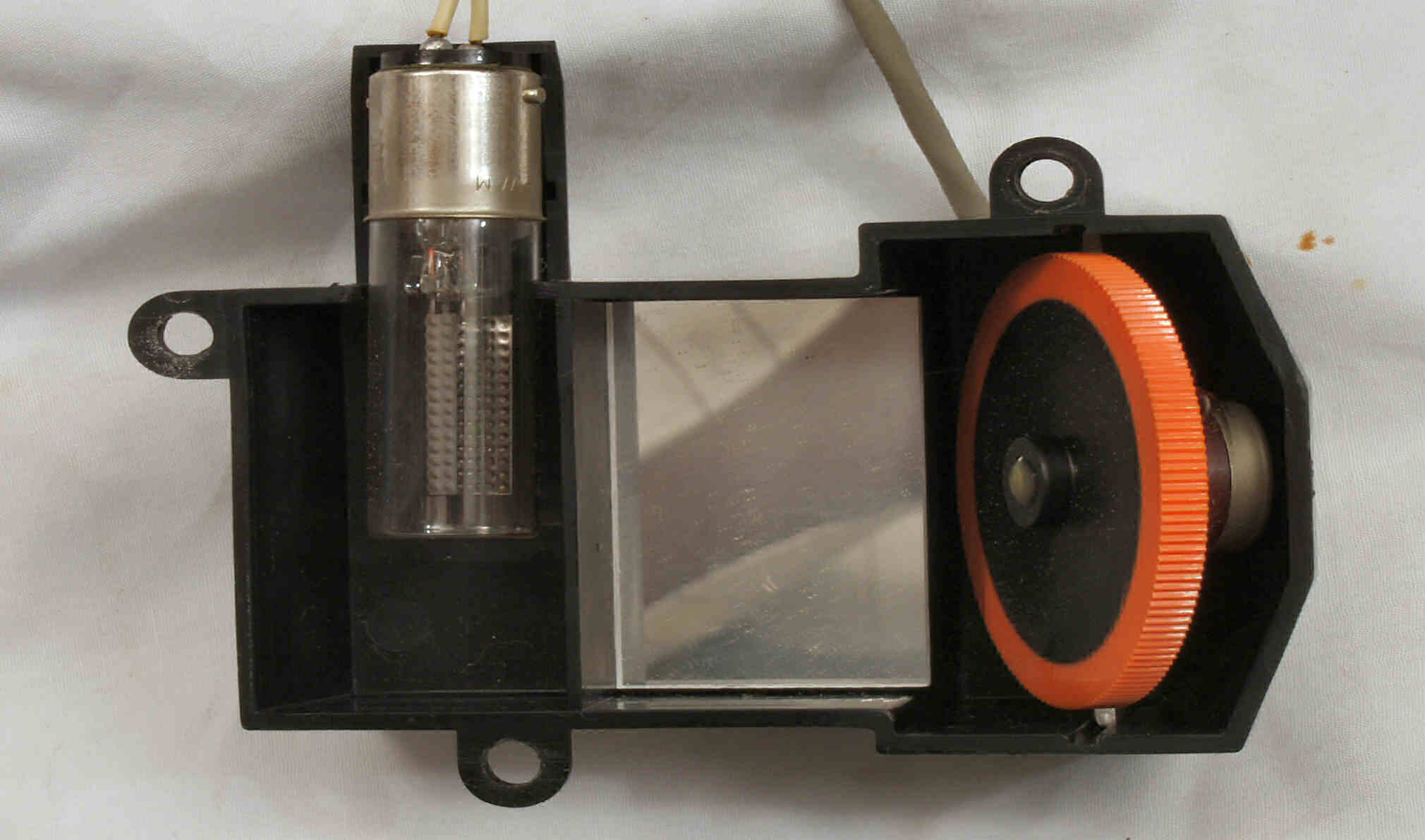

| Ｃ−２Ａ． 修理前 ストロボ管、速度調整VR、鏡が汚れている。 |
 |
| Ｃ−２Ｂ． 修理後 ストロボ管、速度調整VR |
 |

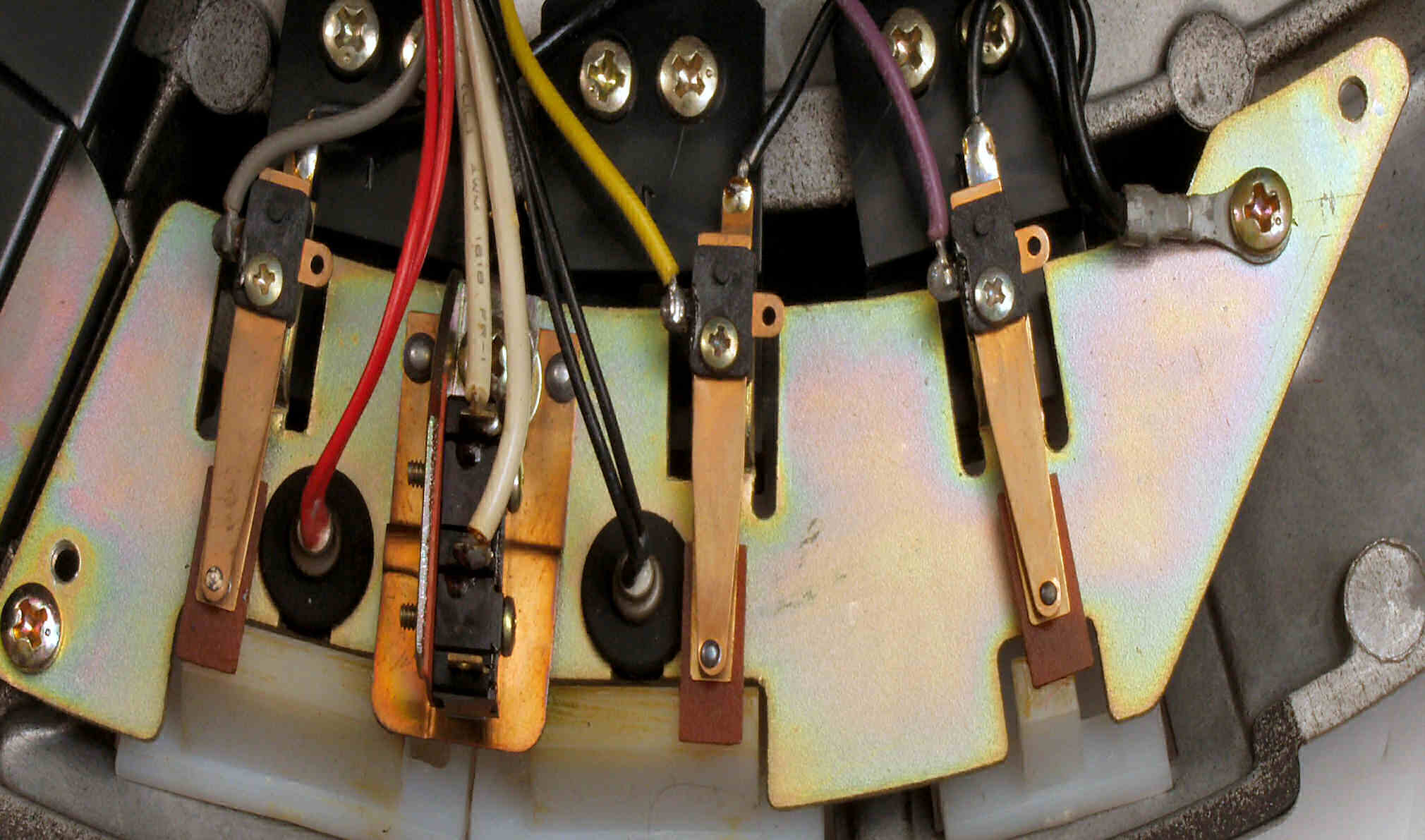

| Ｃ−３Ａ． 修理前 操作SW部 |
 |

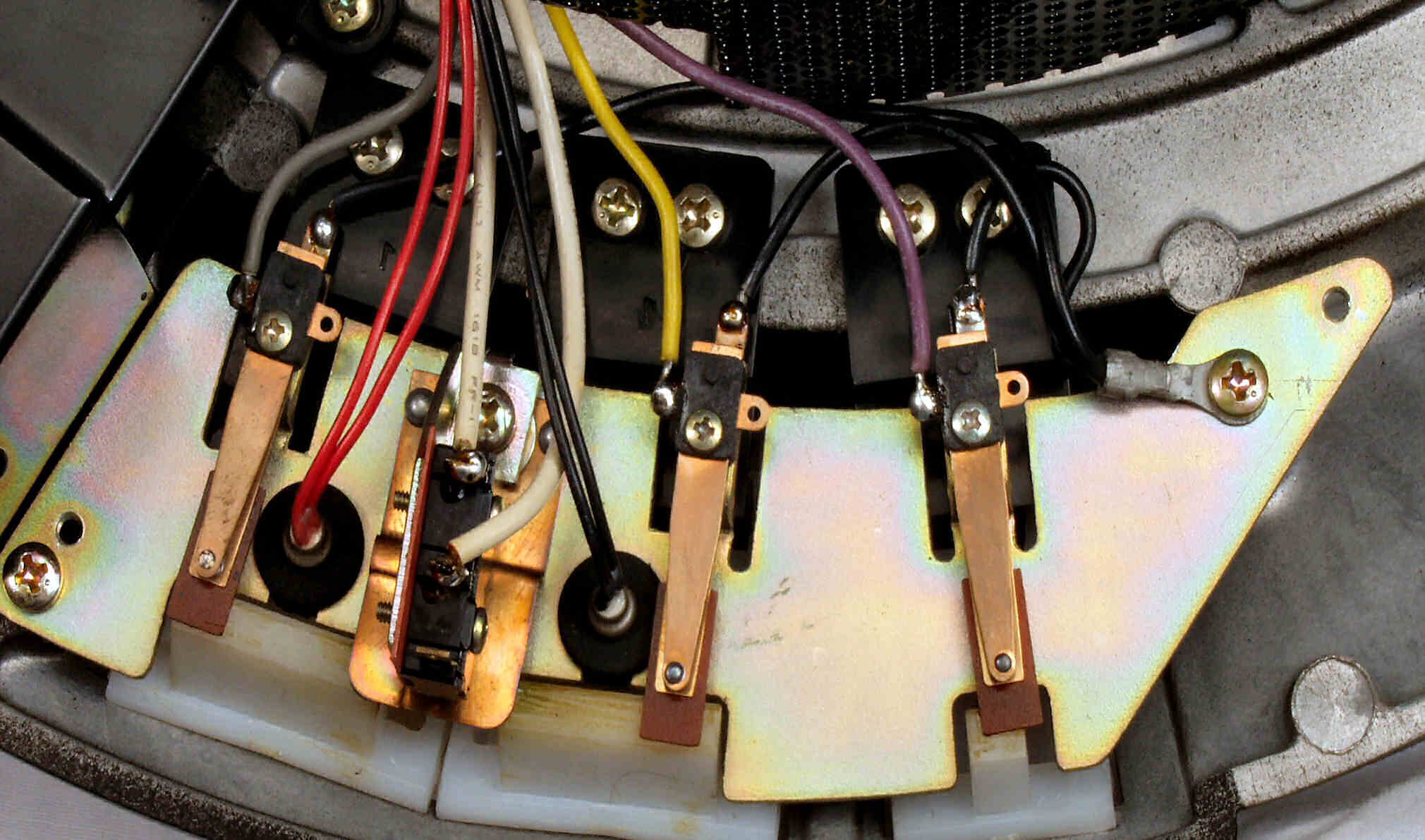

| Ｃ−３Ｃ． 修理（半田補正）後 操作SW部 |
 |
| Ｃ−４Ａ． 修理中 モーターを分解し、清掃・注油 |
 |

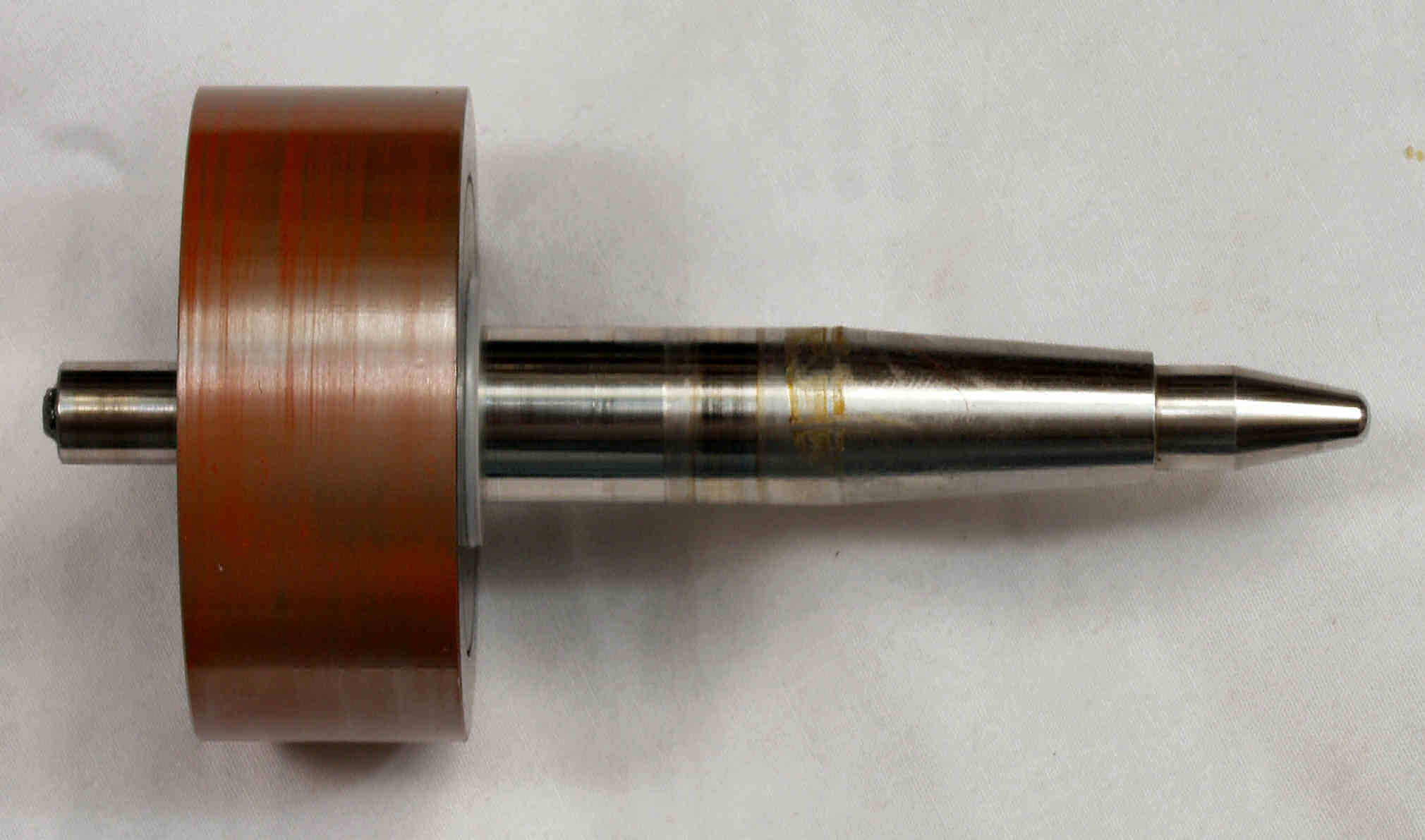

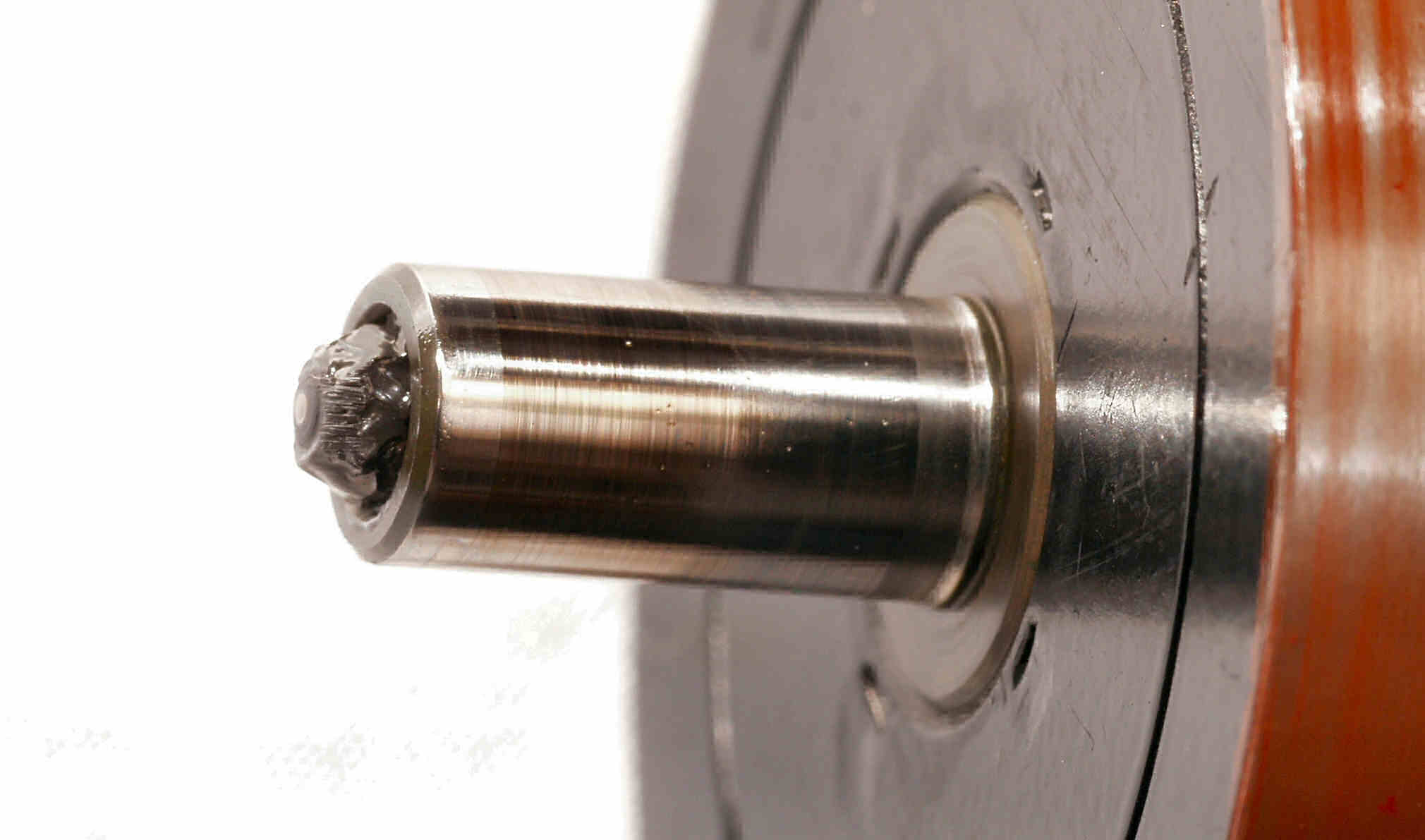

| Ｃ−４Ｂ． 修理中 モーターアマチュア（回転子）、オイル切れか劣化して、軸にキズが沢山 |
 |
| Ｃ−４Ｃ． 修理中 モーターアマチュア（回転子）、下側軸 |
 |
| Ｃ−４Ｄ． 修理中 モーターアマチュア（回転子）、上側軸 |
 |

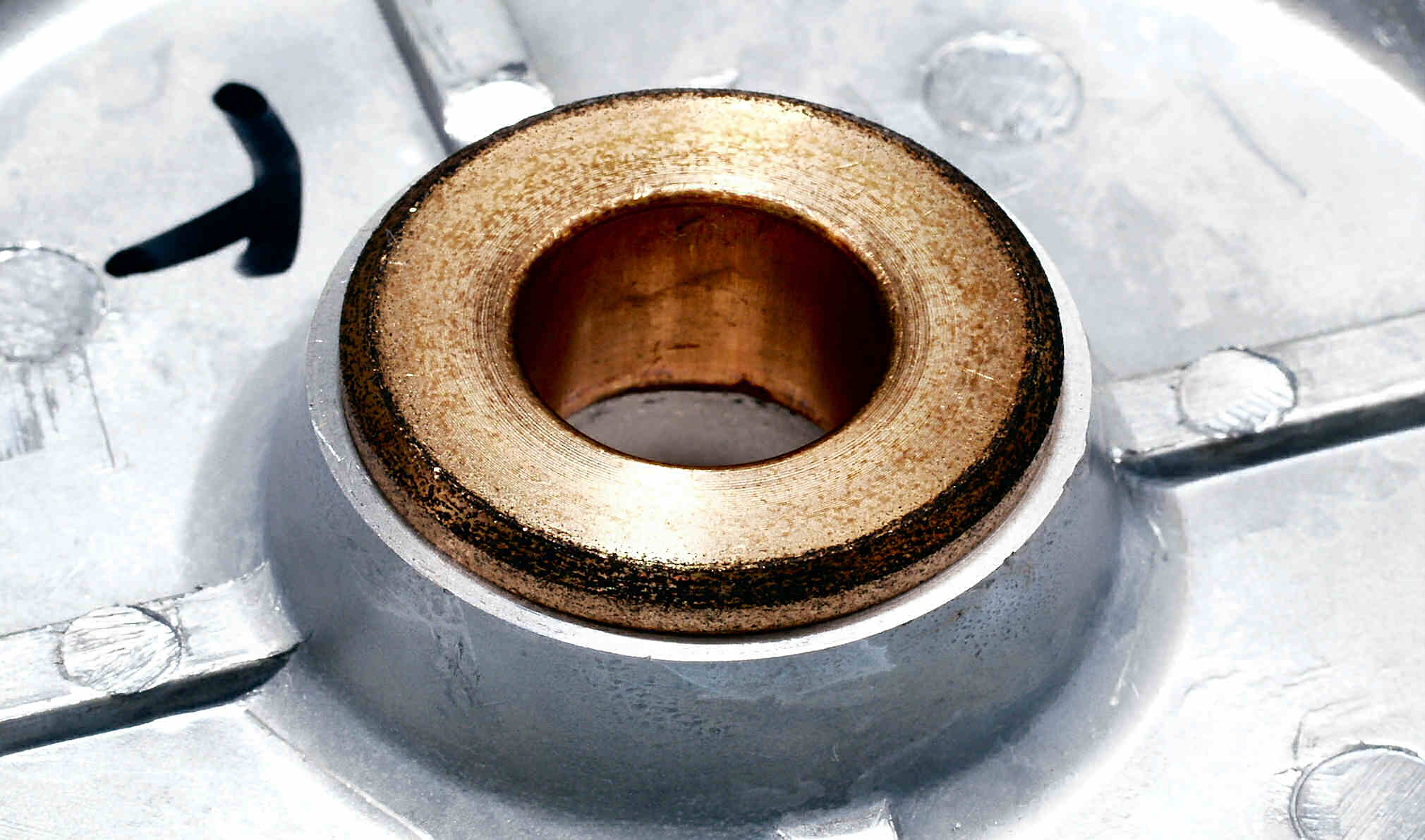

| Ｃ−４Ｅ． 修理中 モーターアマチュア（回転子）、上側軸受け |
 |
| Ｃ−４Ｆ． 修理中 モーターアマチュア（回転子）、上側軸受け、反対側 |
 |

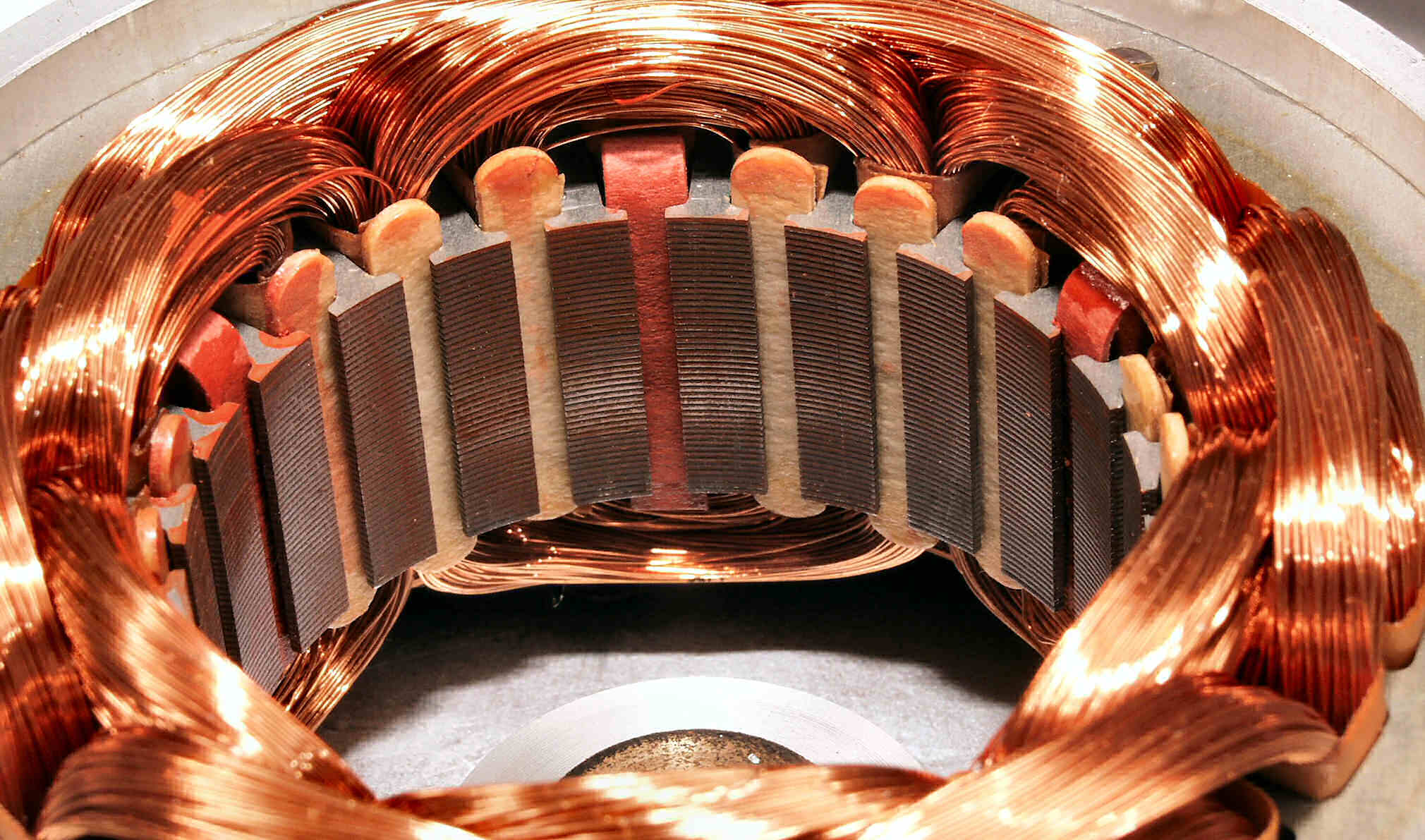

| Ｃ−５． 修理中 モーター固定子巻き線、綺麗です |
 |

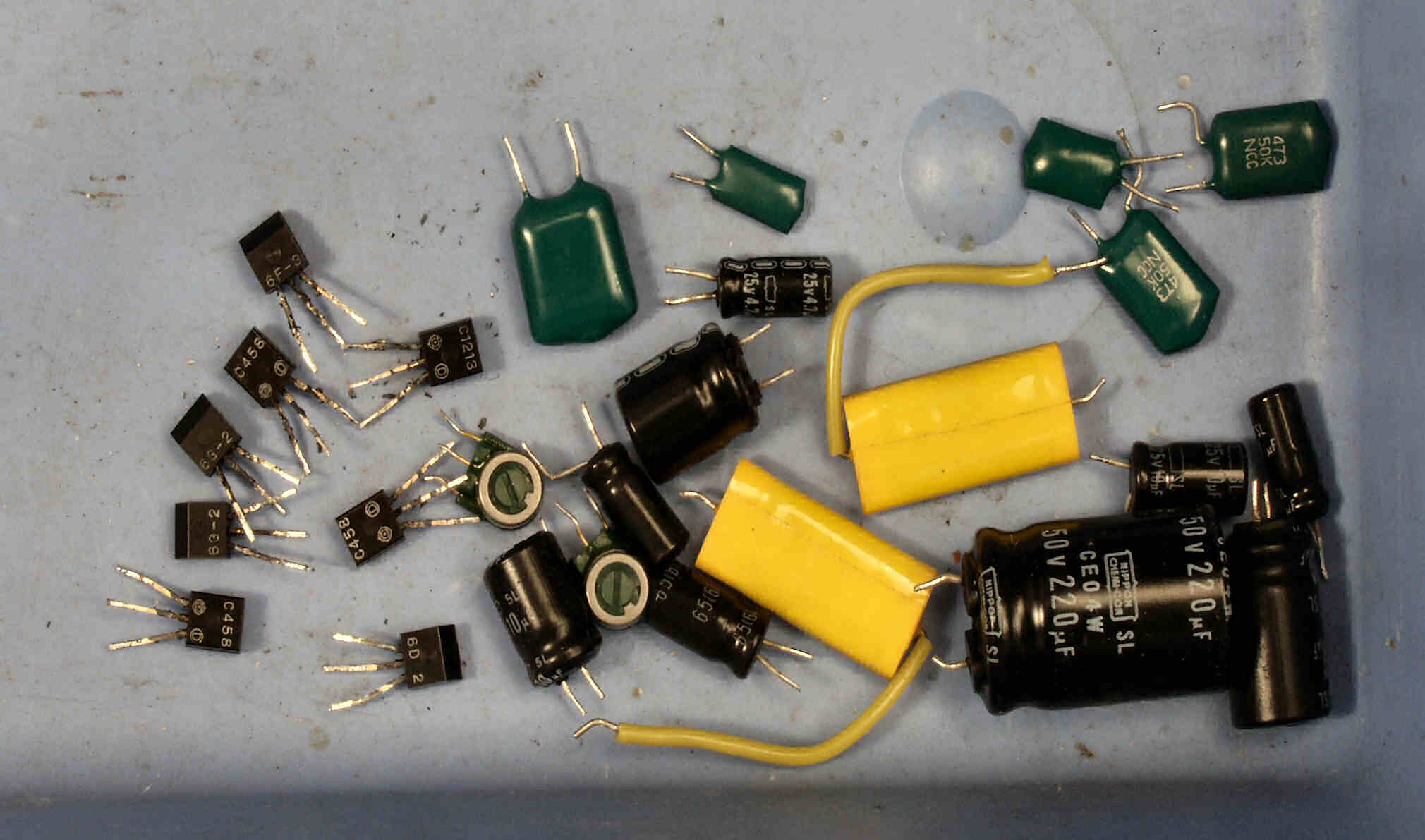

| Ｃ−６Ａ． 交換部品 |
 |
| Ｃ−６Ｂ． 交換したＴＲ（トランジスター）、長年の使用で、足が腐食し、毛羽立っている |
 |
| Ｃ−７Ａ． 修理前 下から見る |
|
| Ｃ−７Ｂ． 修理完成 下から見る |
 |
| Ｅ． 調整・測定 |

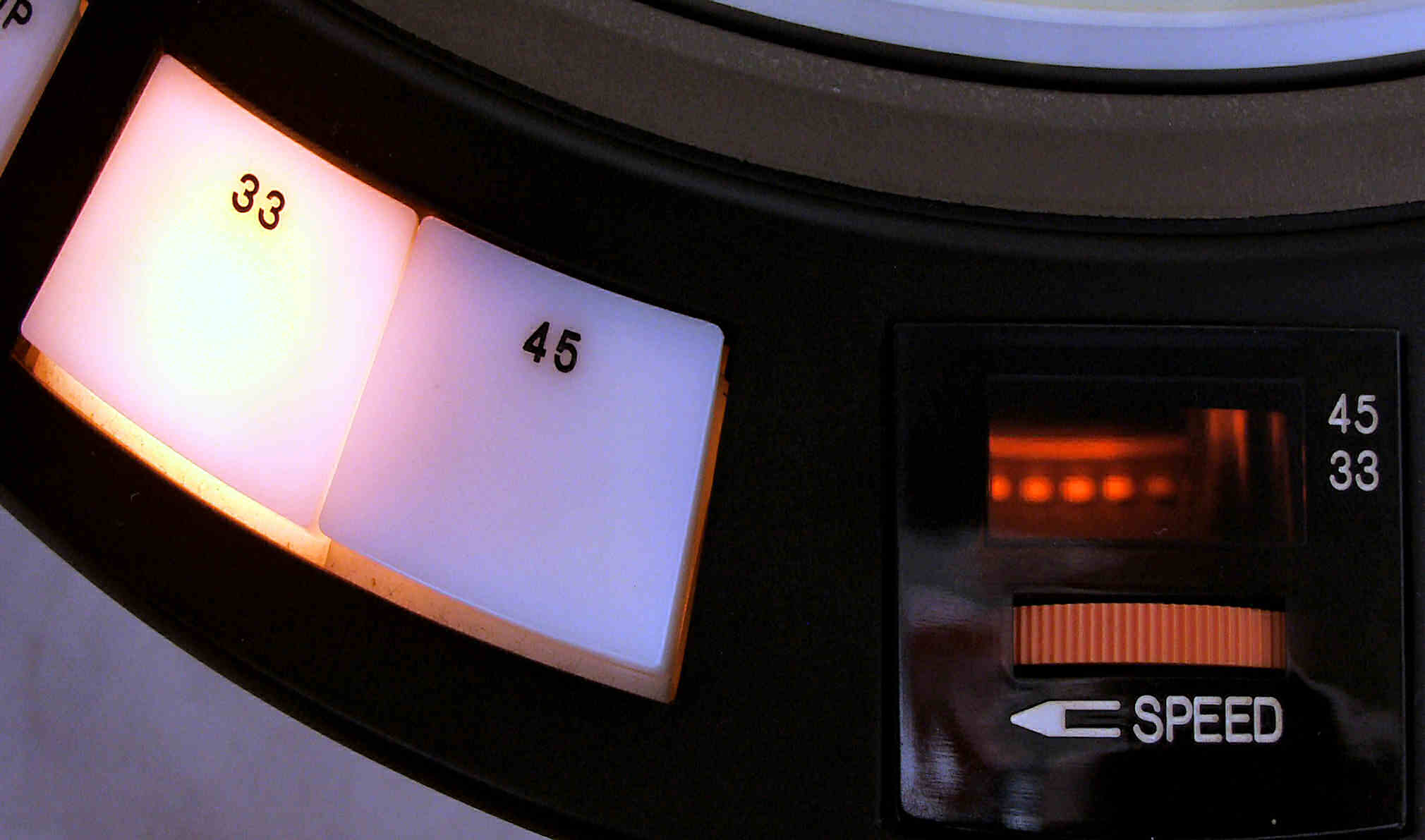

| Ｅ−２． ３３回転（ロック） |
 |

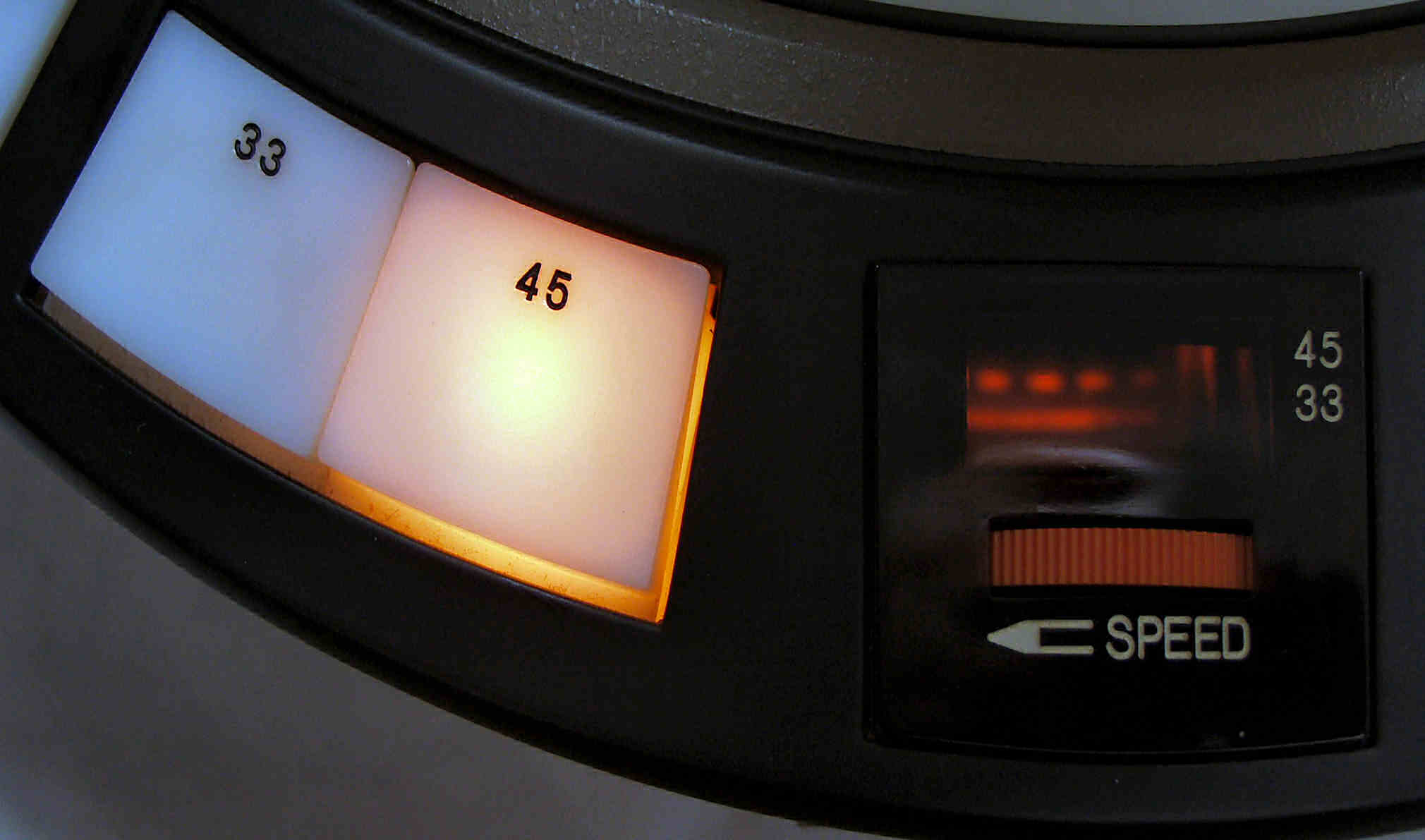

| Ｅ−３． ４５回転（ロック） |
 |
| Ｅ−４． 回転調整部分、４５回転＝左VR、３３回転＝右VR |
 |
| Ｅ−５． 完成２４時間エージング |
 |
