| Ｐａｎａｓｏｎｉｃ Ｎｉ−Ｃｄ Ｂａｔｔｅｒｙ Ｐａｃｋ ＰＰ−ＺＮ／Ｐ３ ＰＷ−２００ 備品修理 | |
| 平成１５年９月２８日完成。 ２台目平成１７年６月１４日完成。 ３台目平成１８年１１月１日完成 | |
| Ａ． 知人のカメラ屋より入手、古いＮｉ−Ｃｄ電池をＮｉ−ＭＨに交換して、容量ＵＰする | |
| Ｃ． 修理状況 Ｃ−１Ａ． 古いＮｉ−Ｃｄ ＰＡＣＫを開ける ２本が液漏れしている |
|
 |
|
| Ｃ−２Ａ． Ｎｉ−ＨＭ単３電池を２本ずつテーピングする、絶縁の紙を入れてさらにテーピングする | |
 |
|
| Ｃ−２Ｂ． 十分に太い線を使用して、結線をする | |
 |
|

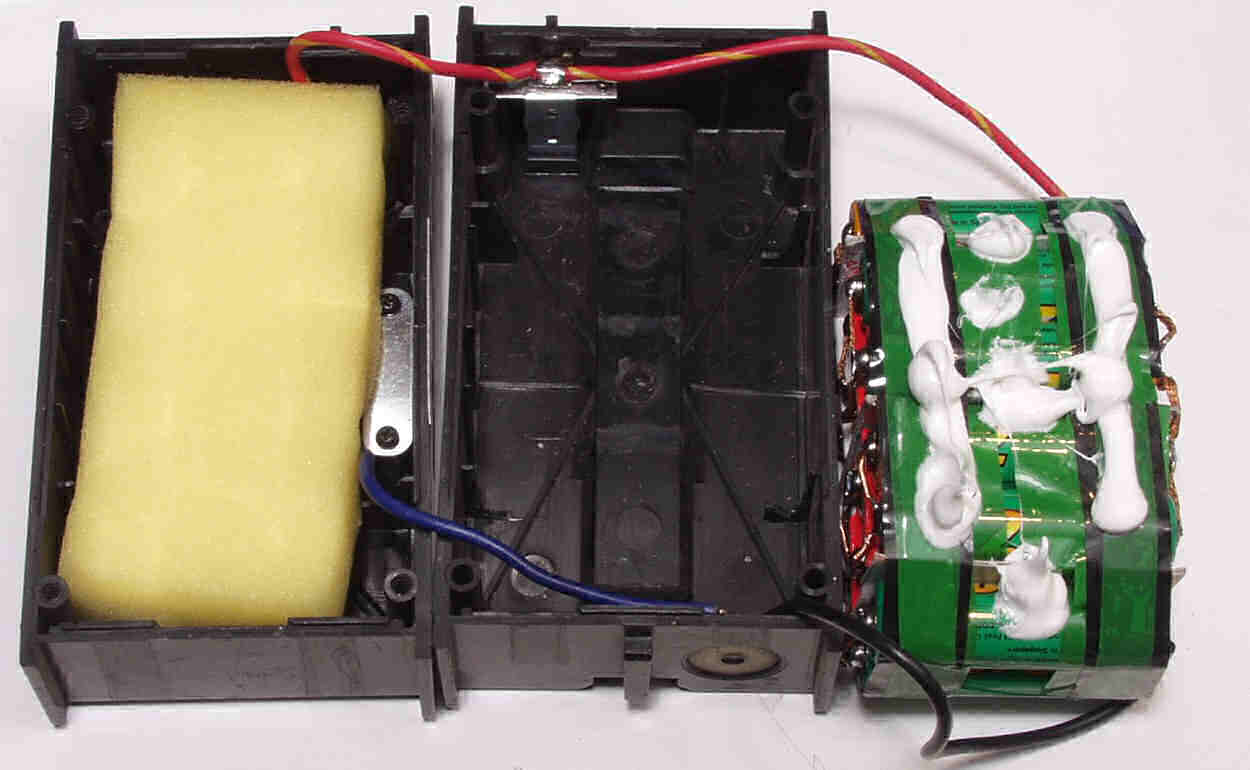

| Ｃ−２Ｃ． 端子に結線 ケースへはボンドで接着する | |
 |
|
| Ｃ−２Ｄ． 完成 | |
 |
|

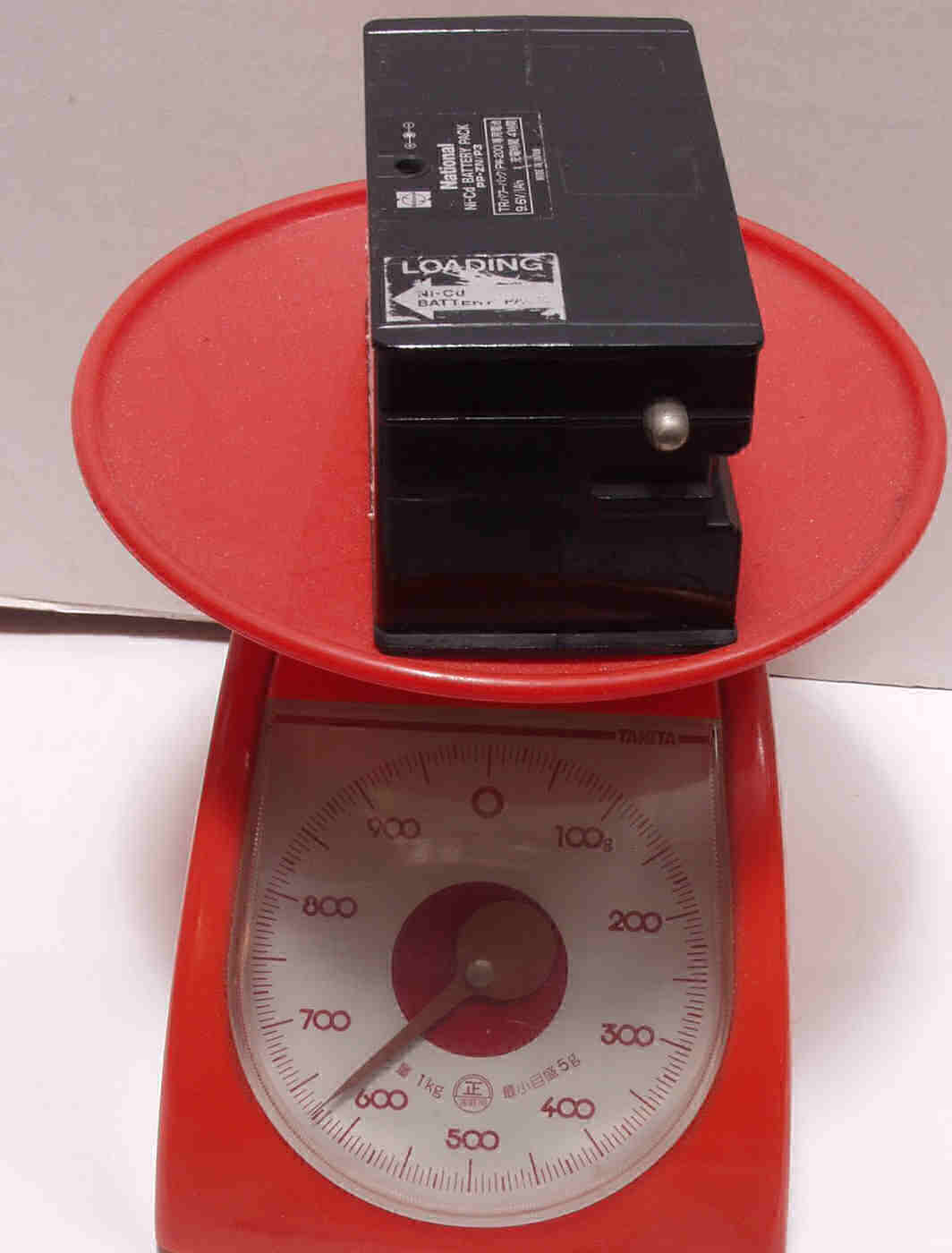

| Ｃ−３Ａ． 古いＮｉ−Ｃｄ ＰＡＣＫの重量 １ＡＨ | Ｃ−３Ｂ． 完成したＮｉ−ＨＭ ＰＡＣＫの重量 ４ＡＨ（４．２ＡＨ）） |
 |
 |
| Ｃ−４Ａ． 使用テスト 電池が充電状態だったので、そのまま使用してみた 下記の様にＰＥ−５６０ＭＧ（ＨＩ）を２連灯で使用してみたが、充電速度は、ＡＣ電源使用より早い様です |
|
| Ｃ−４Ｂ． バウンズ使用の右側ＰＥ−５６０ＭＧ | Ｃ−４Ｃ． バウンズ使用の左側ＰＥ−５６０ＭＧ |
 |
 |
| Ｃ−５． 携帯時、撮影用ストロボセット | |
 |
|
| Ｃ２． さらに容量ＵＰ Ｃ２−１． スペースが有るので、２本追加して１０．８Ｖにする、但し純正の充電器は使用出来ない |
|
 |
|
| Ｃ２−２． 重量は少し増す | |
 |
|
| Ｃ２−３． ＰＥ−５６０ＭＧ＋ＰＥ−５６５１ を十分駆動できる、充電時間は１〜２秒でＯＫ | |
 |
|

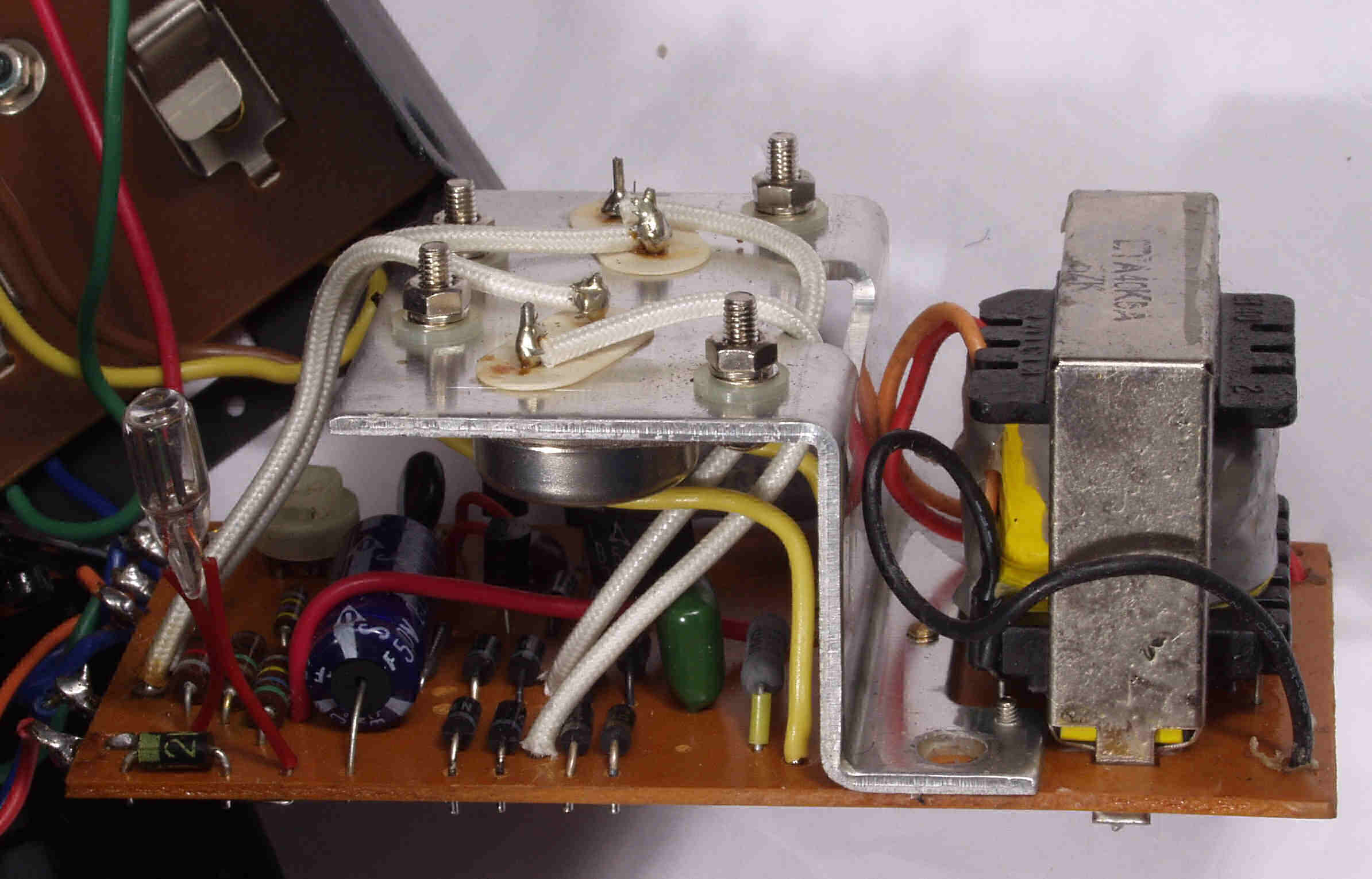

| １台目ＰＷ−２００の修理 内部には「大容量のコンデンサーでバックアップ」されたＤＣ４６０Ｖの回路があり、感電・短絡には十分注意する事 ＴＲ（トランジスター）２個、電解コンデンサー４個、抵抗４個交換する |
|
 |
|
| ２台目ＰＷ−２００の修理 ＹＡＨＯＯオークションで購入（ジャンク品） ダイオード２個、電解コンデンサー４個、抵抗４個交換する |
|
| Ｃ２−１． 修理中 | |
 |
|

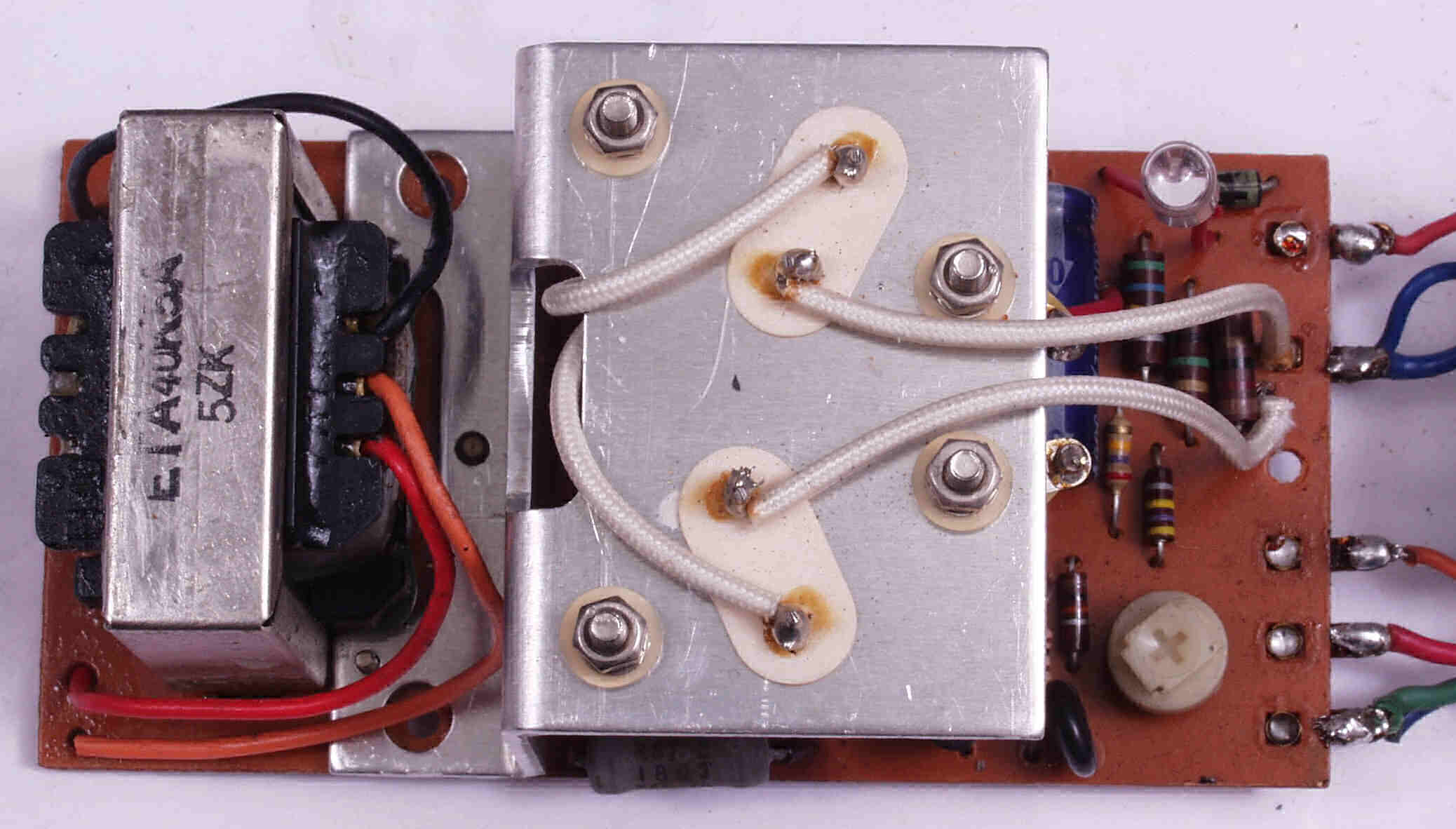

| Ｃ２−２Ａ． 本体を上から 内部には「大容量のコンデンサーでバックアップ」されたＤＣ４６０Ｖの回路があり、感電・短絡には十分注意する事 |
|
 |
|
| Ｃ２−２Ｂ． 基板裏を見る | |
 |
|

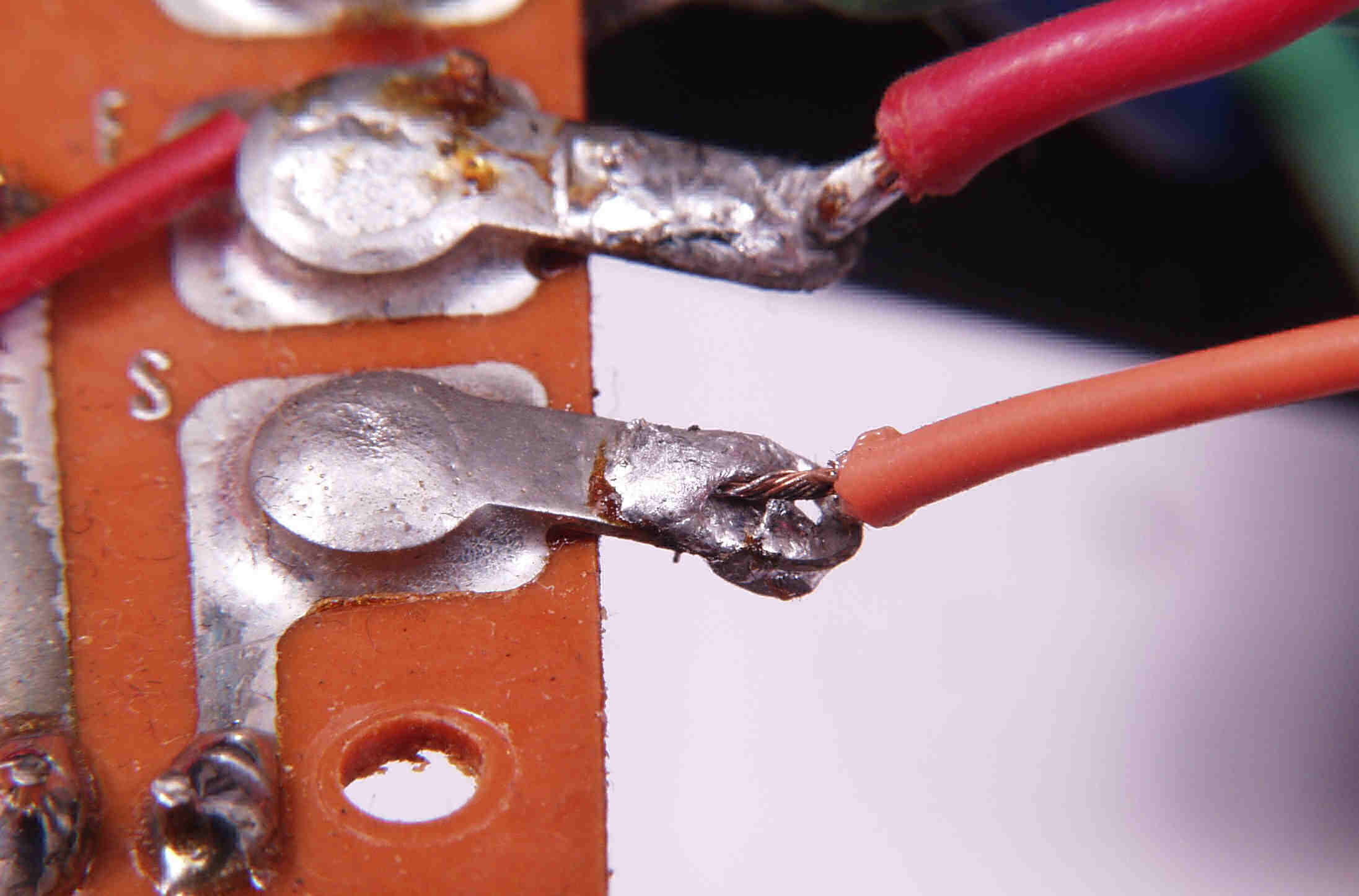

| Ｃ２−２Ｂ−１． ハンダ不良ケ所 | |
 |
|

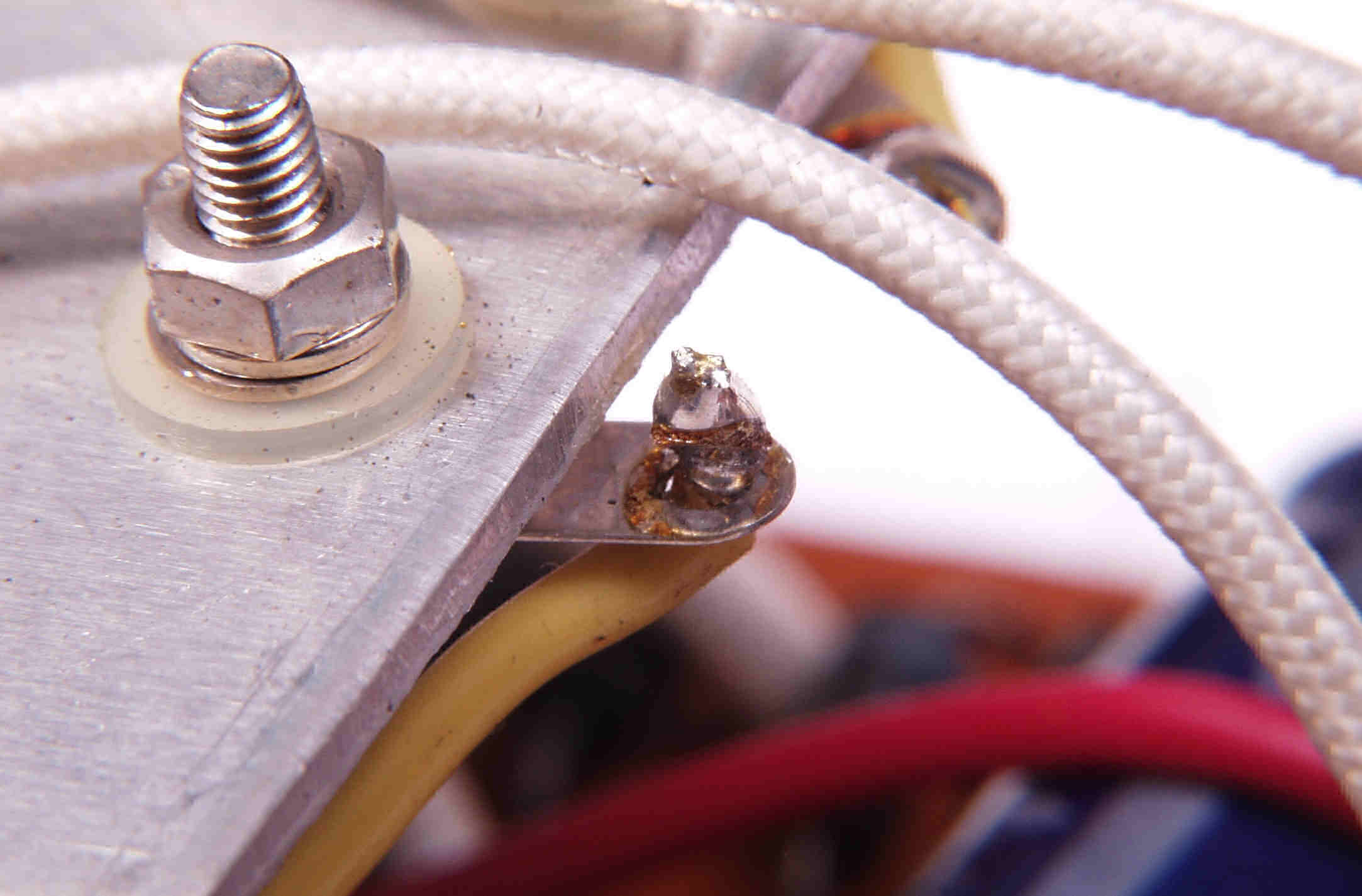

| Ｃ２−２Ｂ−２． ハンダ不良ケ所 | |
 |
|

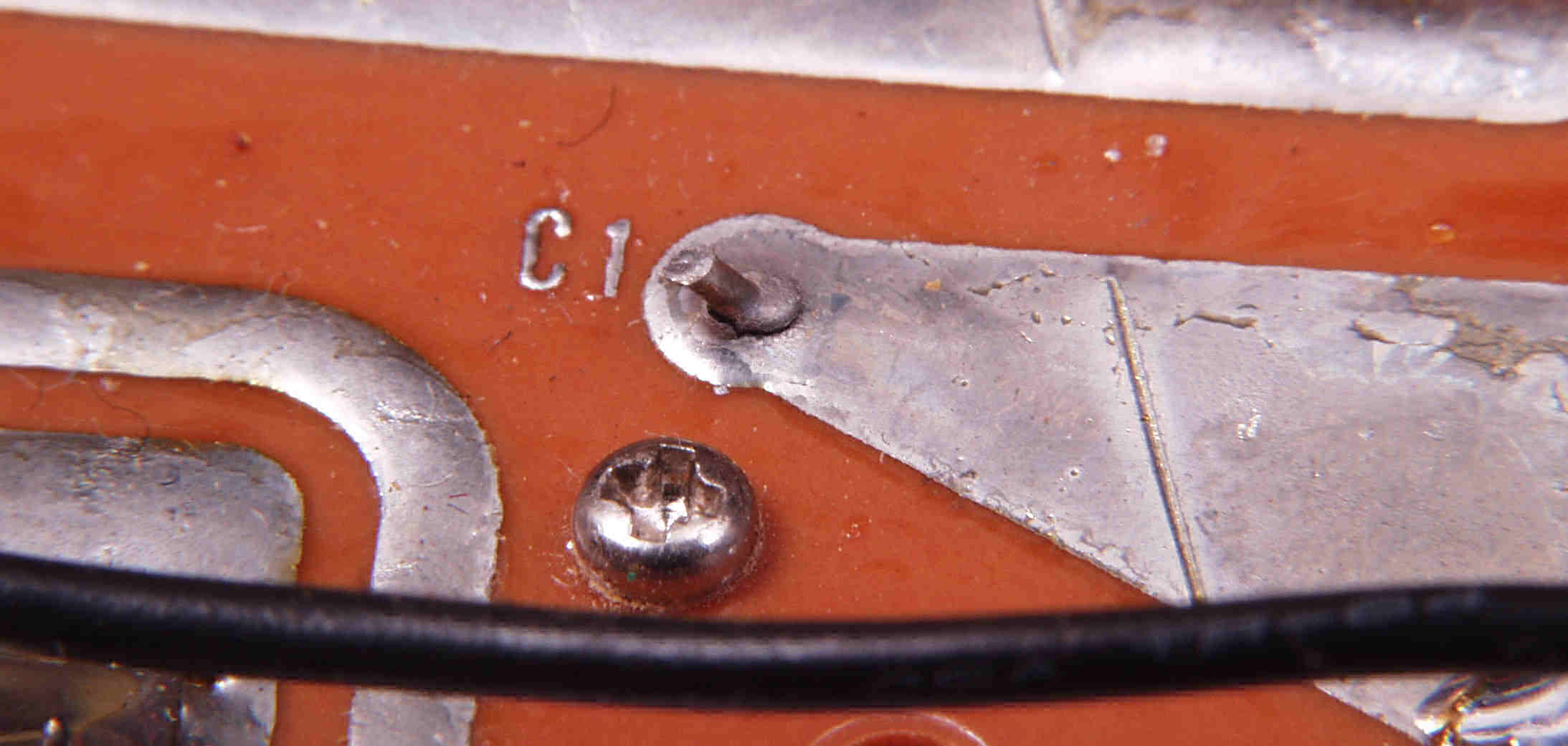

| Ｃ２−２Ｂ−３． ハンダ不良ケ所 | |
 |
|
| Ｃ２−３． 完成 | |
 |
|

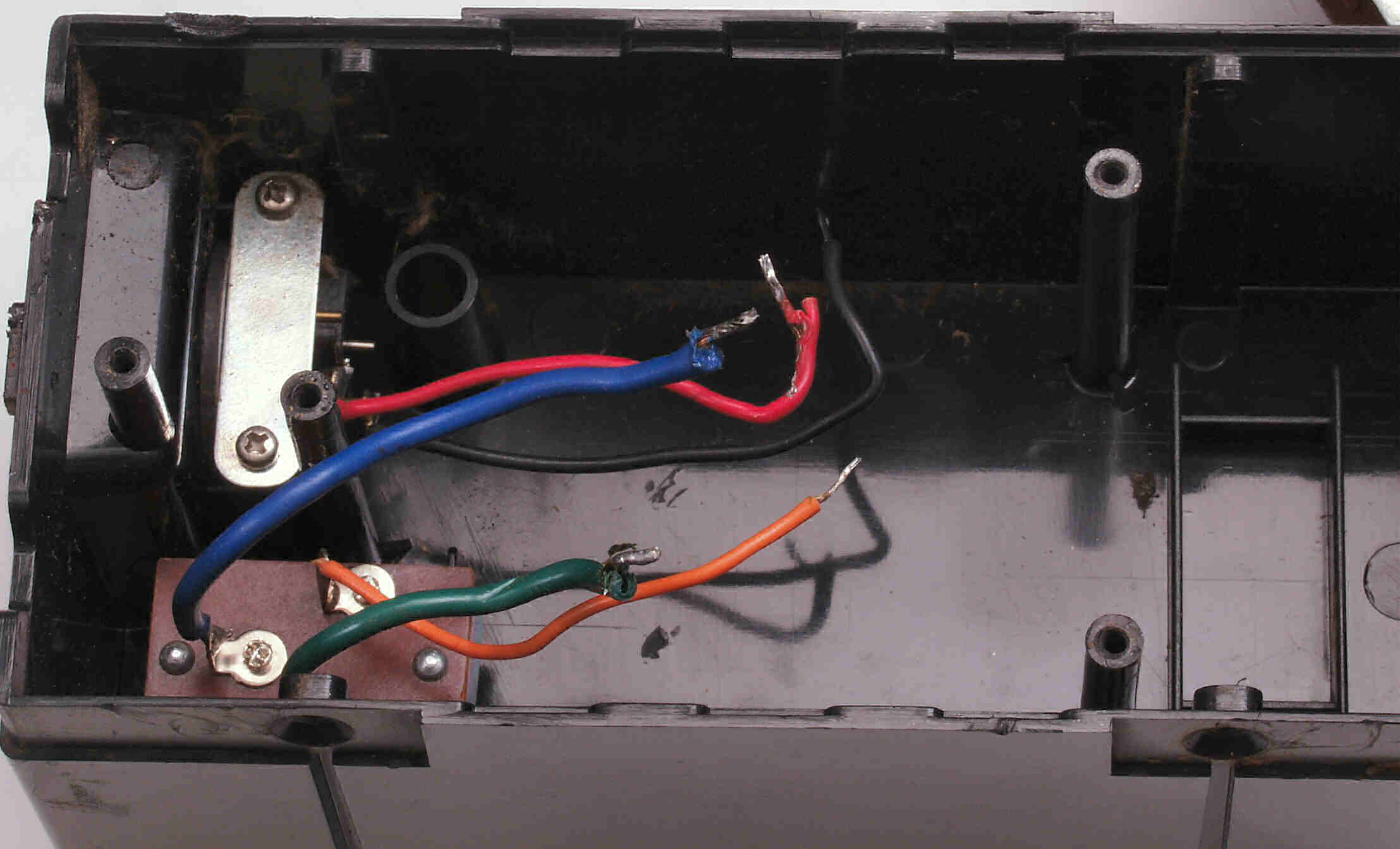

| ３台目ＰＷ−２００の修理 ＹＡＨＯＯオークションで購入、ユーザーが修理に失敗した物 ＴＲ（トランジスター）個、電解コンデンサー４個、抵抗２個交換する Ｃ３−１． 配線は外されている |
|
 |
|
| Ｃ３−２． 基板裏 | |
 |
|
| Ｃ３−３． 逆接続したのか？ 電解コンデンサーの破裂片がある この機種は初期の物で、未対策品 |
|
 |
|
| Ｃ３−４． 完成、出力電圧は積層電池と同じ４８０Ｖに設定する。 | |
 |
|
