Ｓａｎｓｕｉ　ＡＵ−Ｘ１．　６台目　修理記録

平成１６年７月５日到着　　　月日完了

A．修理前の状況 　　症状ですが片CH音がでなくて、VRにガリがあります。 B．原因 　　プリ電源故障 　　バッファＡＭＰ故障 Ｃ．修理状況 　　プリ電源修理 　　バッファＡＭＰ修理 　　ＶＲ類接点復活材で洗浄 Ｄ．使用部品 　　 　　 Ｅ．測定・調整 Ｅ．修理費　　　　　　　５５，０００円　　　　通常修理。

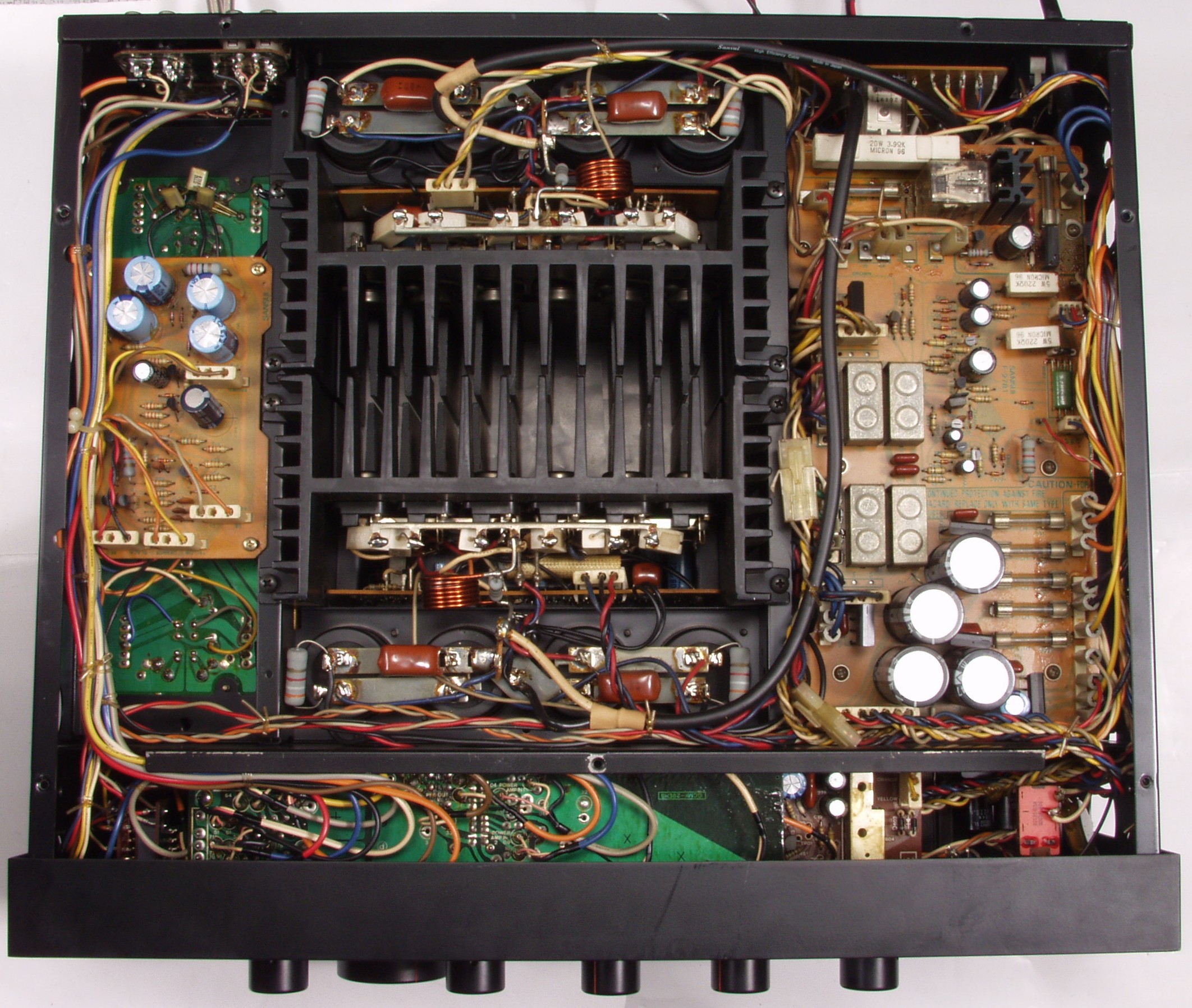

Ａ−１．点検中　上から見る

Ａ−２．点検中　下から見る

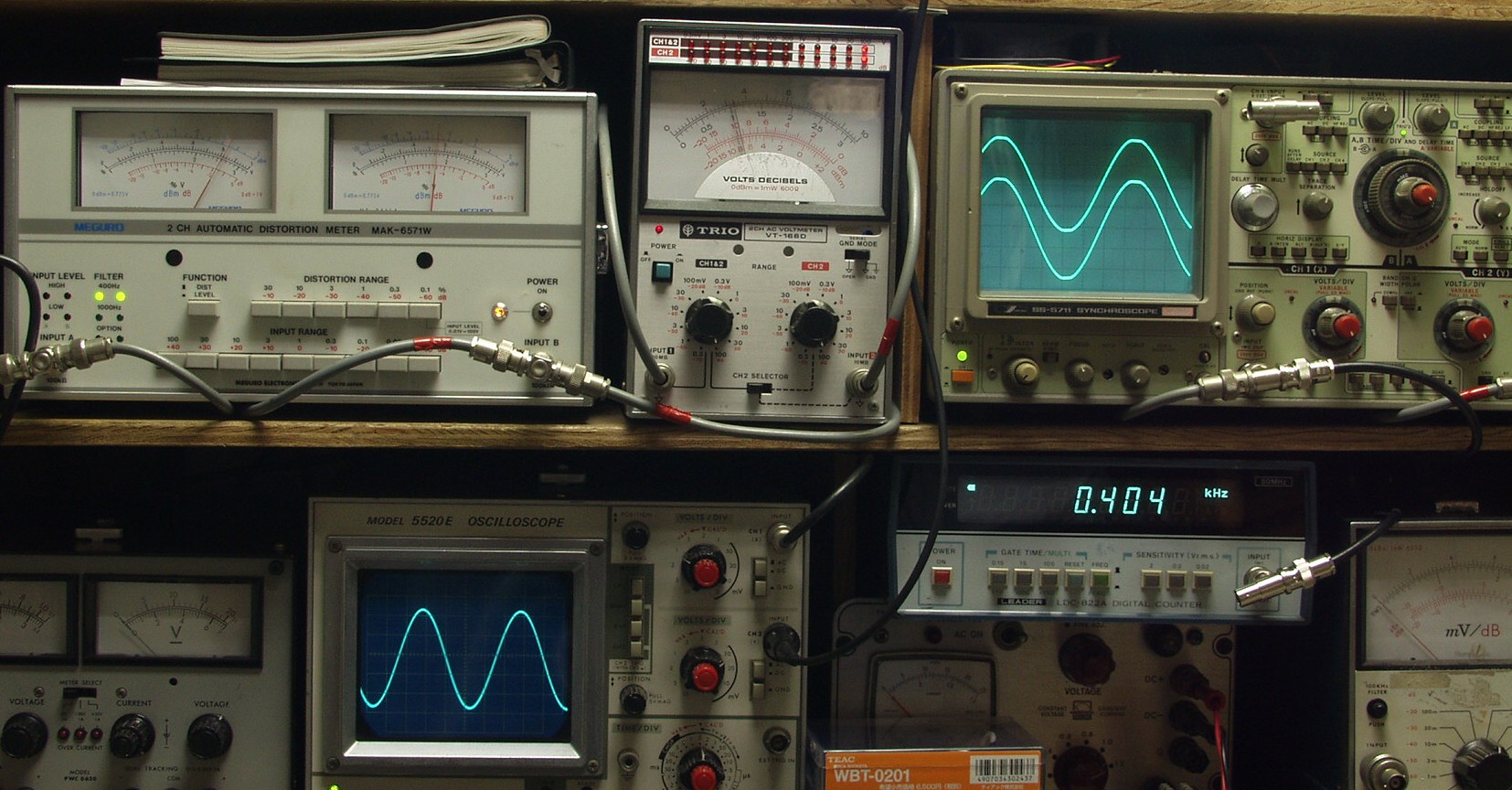

Ａ−３．点検中　出力・歪み率測定　　出力＝３２Ｖ＝１２８Ｗ　歪み率０．８％　ａｔ＝４００ＨＺ　メインＡＭＰ入力 　　　　　　　　　　　　　　　　　　　　　　　　少し悪いが、依頼範囲外＆通常修理なので、対処せず

Ａ−４．点検中　出力・歪み率測定中

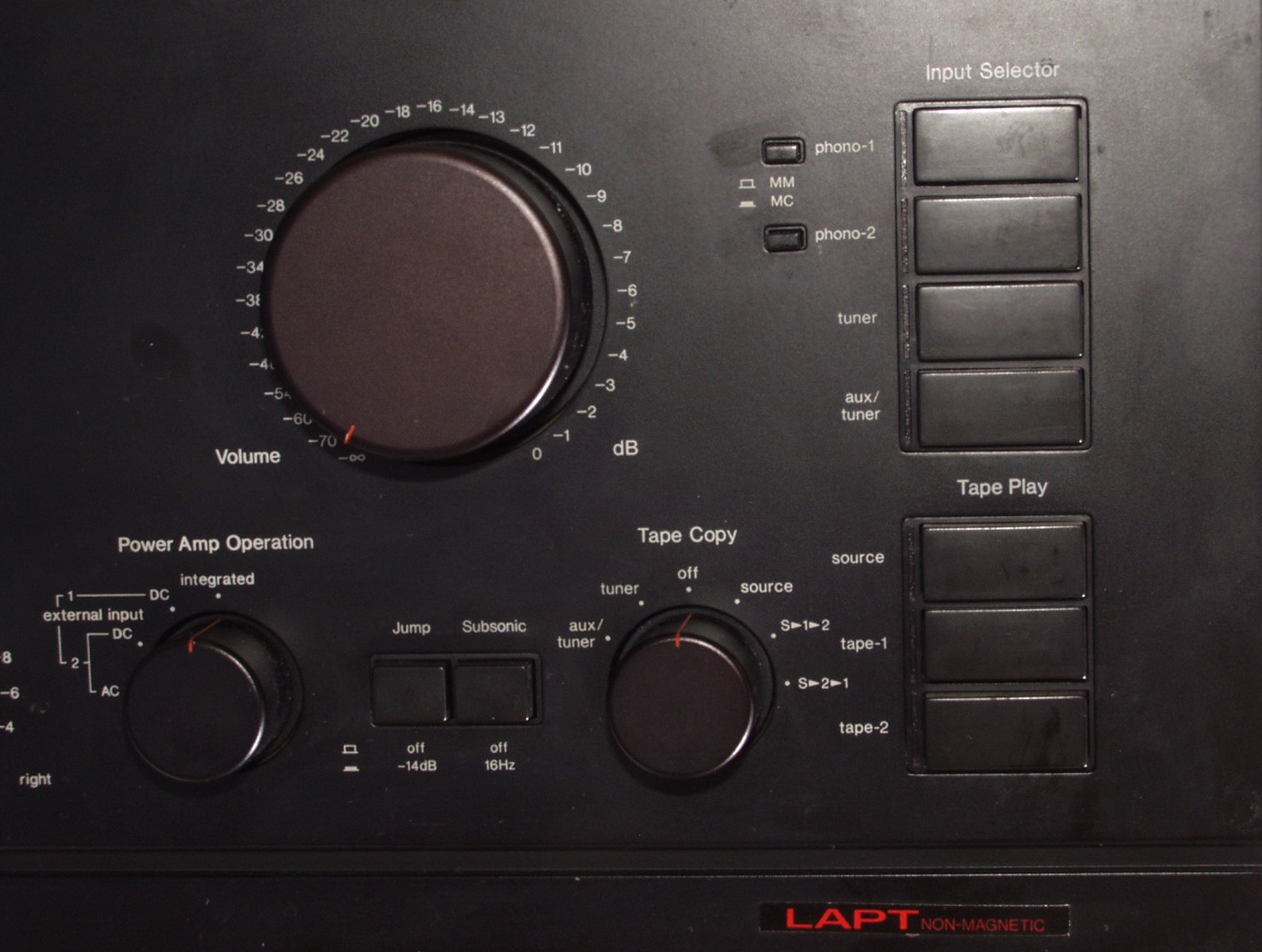

Ａ−５．点検中　表示ランプ２個切れている（Ｐｈｏｎｏ−１＆Ｔａｐｅ−１） 　　　　　　　　　　　　　　　　　　　　　　　　　　依頼範囲外＆通常修理なので、対処せず

Ｃ．修理状況 Ｃ−１Ａ．修理前　Ｒ側　終段基盤

Ｃ−１Ｂ．修理後　Ｒ側　終段基盤　初段ＦＥＴ（電解トランジスタ−）、半固定ＶＲ＝２個　電解コンデンサ−＝１１個交換

Ｃ−１Ｃ．修理前　Ｒ側　終段基盤　裏

Ｃ−１Ｄ．修理後（半田補正）　Ｒ側　終段基盤　裏　　全ての半田をやり修す

Ｃ−１Ｅ．修理中　ＳＰ出力線＆電源線はメッキ線で絡げて固定してから、ハンダを染みこませる。（４ヶ所）

Ｃ−２Ａ．修理前　Ｌ側　終段基盤

Ｃ−２Ｂ．修理後　Ｌ側　終段基盤　初段ＦＥＴ（電解トランジスタ−）、半固定ＶＲ＝２個　電解コンデンサ−＝１１個交換

Ｃ−２Ｃ．修理前　Ｒ側　終段基盤　裏

Ｃ−２Ｄ．修理後（半田補正）　Ｒ側　終段基盤　裏　　全ての半田をやり修す

Ｃ−２Ｅ．修理中　ＳＰ出力線＆電源線はメッキ線で絡げて固定してから、ハンダを染みこませる（４ヶ所）

Ｃ−３Ａ．修理前　整流・プロテクト基盤

Ｃ−３Ｂ．修理後　整流・プロテクト基盤　電解コンデンサ−１２個、リレー交換

Ｃ−３Ｃ．修理前　整流・プロテクト基盤　裏

Ｃ−３D．修理後（半田補正）　整流・プロテクト基盤　裏　　全ての半田をやり修す

Ｃ−４Ａ．修理前　Ｒ　ＥＱ−ＡＭＰ基盤

Ｃ−４Ｂ．修理後　R　ＥＱ−ＡＭＰ基盤　半固定ＶＲ、電解コンデンサ−７個、初段ＦＥＴ（電界トランジスタ−）交換

Ｃ−４Ｃ．修理前　R　ＥＱ−ＡＭＰ基盤　裏

Ｃ−４Ｄ．修理後（半田補正）　R　ＥＱ−ＡＭＰ基盤（半田補正）　終段基盤　裏　　全ての半田をやり修す

Ｃ−５Ａ．修理前　Ｌ　ＥＱ−ＡＭＰ基盤

Ｃ−５Ｂ．修理後　Ｌ　ＥＱ−ＡＭＰ基盤　　半固定ＶＲ、電解コンデンサ−７個、初段ＦＥＴ（電界トランジスタ−）交換

Ｃ−５Ｃ．修理前　Ｌ　ＥＱ−ＡＭＰ基盤　裏

Ｃ−５Ｄ．修理後（半田補正）　Ｌ　ＥＱ−ＡＭＰ基盤（半田補正）　終段基盤　裏　　全ての半田をやり修す

Ｃ−６Ａ．修理前　Ｒ　ＭＣ−ＡＭＰ基板

Ｃ−６Ｂ．修理後　Ｒ　ＭＣ−ＡＭＰ基板　半固定ＶＲ、電解コンデンサ−5個交換、フイルムコンデンサー追加

Ｃ−６Ｃ．修理前　Ｒ　ＭＣ−ＡＭＰ基板　裏

Ｃ−６Ｄ．修理後（半田補正）　Ｒ　ＭＣ−ＡＭＰ基板　裏　　全ての半田をやり修す

Ｃ−７Ａ．修理前　Ｌ　ＭＣ−ＡＭＰ基板

Ｃ−７Ｂ．修理後　Ｌ　ＭＣ−ＡＭＰ基板　　半固定ＶＲ、電解コンデンサ−5個交換、フイルムコンデンサー追加

Ｃ−７Ｃ．修理前　Ｌ　ＭＣ−ＡＭＰ基板　裏

Ｃ−７Ｄ．修理後（半田補正）　Ｌ　ＭＣ−ＡＭＰ基板　裏　　全ての半田をやり修す

Ｃ−８Ａ．修理前　ＥＱ＆ＭＣ−ＡＭＰ　取付基盤

Ｃ−８Ａ−１．修理前　ＥＱ＆ＭＣ−ＡＭＰ　リレー比較 　　　　　　　　　　　　　　左＝新しい物　右＝付いていた物　同じ様に見えるが、足のピッチだけでなく、順番も異なる 　　　　　　　　　　　　　　よって、交換は基盤カットが生じ、リレーの１０倍以上の修理費になる

Ｃ−８Ｂ．修理後　ＥＱ＆ＭＣ−ＡＭＰ　取付基盤　電解コンデンサ−＝２個交換 　　　　　　　　　　　ＥＱ−ＡＭＰの切り替え用のみ交換

Ｃ−８Ｃ．修理前　ＥＱ＆ＭＣ−ＡＭＰ　取付基盤　裏

Ｃ−８Ｄ．修理後　ＥＱ＆ＭＣ−ＡＭＰ　取付基盤　裏　　全ての半田をやり修す

Ｃ−８Ｅ．修理前　ＥＱ＆ＭＣ−ＡＭＰ　リレーコントロール基盤

Ｃ−８Ｆ．修理後　ＥＱ＆ＭＣ−ＡＭＰ　リレーコントロール基盤　電解コンデンサ−６個交換

Ｃ−８G．修理前　ＥＱ＆ＭＣ−ＡＭＰ　リレーコントロール基盤　裏

Ｃ−８H．修理（半田補正）後　ＥＱ＆ＭＣ−ＡＭＰ　リレーコントロール基盤　裏

Ｃ−９Ａ．修理前　ＥＱ＆ＭＣ−ＡＭＰ　電源基盤

Ｃ−９Ａ−１．修理前　ＥＱ＆ＭＣ−ＡＭＰ　電源基盤　熱の為後退した電解コンデンサーのビニール

Ｃ−９Ａ−２．修理前　ＥＱ＆ＭＣ−ＡＭＰ　電源基盤　取り外した電解コンデンサー

Ｃ−９Ａ−３．修理前　ＥＱ＆ＭＣ−ＡＭＰ　電源基盤　取り外した電解コンデンサーをビニールを剥いて見る

Ｃ−９Ｂ．修理後　ＥＱ＆ＭＣ−ＡＭＰ　電源基盤　半固定ＶＲ＝４個　電解コンデンサ−＝２８個交換

Ｃ−９Ｃ．修理前　ＥＱ＆ＭＣ−ＡＭＰ　取付基盤　裏

Ｃ−９Ｃ−１．修理前　ＥＱ＆ＭＣ−ＡＭＰ　取付基盤　裏　ハンダ不良間近

Ｃ−９Ｃ−１．修理前　ＥＱ＆ＭＣ−ＡＭＰ　取付基盤　裏　此方は製造から？

Ｃ−９Ｄ．修理（半田補正）後（半田補正）　ＥＱ＆ＭＣ−ＡＭＰ　電源基盤　裏　　全ての半田をやり修す

Ｃ−１０Ａ．修理前　コントロ−ル基盤

Ｃ−１０Ｂ．修理後　コントロ−ル基盤　電解コンデンサ−＝１１個交換　ＢＰを２個使用

Ｃ−１０Ｃ．修理前　コントロ−ル基盤　裏

Ｃ−１０Ｄ．修理後（半田補正）　コントロ−ル基盤　裏　　全ての半田をやり修す

Ｃ−１１Ａ．修理前　ＶＲ基盤

Ｃ−１１Ｂ．修理後　ＶＲ基盤

Ｃ−１１Ｃ．修理前　ＶＲ基盤　裏

Ｃ−１１Ｄ．修理（半田補正）後　修理前　ＶＲ基盤　裏

Ｃ−１１Ａ．修理前　ＳＷ基盤

Ｃ−１１Ｂ．修理後（半田補正）　ＳＷ基盤

Ｃ−１１Ｃ．修理前　ＳＷ基盤　裏　左はメインＶＲ基盤

Ｃ−１１Ｃ．修理後（半田補正）　ＳＷ基盤　裏　左はメインＶＲ基盤

Ｃ−１２Ａ．修理前　入力表示電球

Ｃ−１２Ｂ．修理後　入力表示電球　４個交換

Ｃ−１３．パネル清掃

Ｃ−１４Ａ．修理前　ＳＰ端子基盤

Ｃ−１４Ｂ．修理後　ＳＰ端子基盤　リレー２個交換

Ｃ−１４Ｃ．修理前　ＳＰ端子基盤　裏

Ｃ−１４Ｄ．修理後　ＳＰ端子基盤　裏　　全ての半田をやり修す

Ｃ−１５Ａ．修理前　交換したＳＰ端子

Ｃ−１５Ｂ．修理後　交換したＳＰ端子

Ｃ−１６Ａ．修理前　ＲＣＡ端子

Ｃ−１６Ｂ．修理後　ＲＣＡ端子　ユーザーの要望で交換する

Ｃ−１７．交換部品　電解コンデンサ−１２６個？？

Ｃ−１８Ａ．修理前　上から

Ｃ−１８Ｂ．修理後　上から

Ｃ−１８Ｃ．修理前　下から

Ｃ−１８Ｄ．修理後　下から

Ｅ．測定・調整 Ｅ−１．出力／歪み率測定・調整

Ｅ−２Ａ．出力・歪み率測定・調整　　出力＝３６Ｖ＝１６２Ｗ　歪み率０．０８％　ａｔ＝１０００ＨＺ　ＡＵＸ端子入力

Ｅ−２Ｂ．出力・歪み率測定・調整　　出力＝３６Ｖ＝１６２Ｗ　歪み率０．０４％　ａｔ＝４００ＨＺ　ＡＵＸ端子入力

Ｅ−３Ａ．出力・歪み率測定・調整　　出力＝３６Ｖ＝１６２Ｗ　歪み率０．０７％　ａｔ＝１０００ＨＺ　ＭＭ端子入力

Ｅ−３Ｂ．出力・歪み率測定・調整　　出力＝３６Ｖ＝１６２Ｗ　歪み率０．０８％　ａｔ＝４００ＨＺ　ＭＭ端子入力

Ｅ−４Ａ．出力．歪み率測定・調整　　Ｒ−ＳＰ出力＝３６Ｖ＝１６２Ｗ　歪み率０．０５％　ａｔ＝１０００ＨＺ　ＭＣ端子入力

Ｅ−４Ｂ．出力．歪み率測定・調整　　Ｒ−ＳＰ出力＝３６Ｖ＝１６２Ｗ　歪み率０．０６％　ａｔ＝４００ＨＺ　ＭＣ端子入力

Ｅ−４Ｃ．出力．歪み率測定・調整　　Ｌ−ＳＰ出力＝３６Ｖ＝１６２Ｗ　歪み率０．０５％　ａｔ＝１０００ＨＺ　ＭＣ端子入力

Ｅ−４Ｄ．出力．歪み率測定・調整　　Ｌ−ＳＰ出力＝３６Ｖ＝１６２Ｗ　歪み率０．０６％　ａｔ＝１０００ＨＺ　ＭＣ端子入力

Ｅ−８．　２４時間エ−ジング。
