Sansui AU−X1. 6台目修理記録
 平成16年7月5日到着   11月2日完了
A. 修理前の状況
  • 症状ですが片CH音がでなくて、VRに「ガリ」があります。

B. 原因
  • プリ電源故障。
    バッファーAMP故障。

C. 修理状況
  • プリ電源修理。
    バッファーAMP修理。
    VR類接点復活材で洗浄。

D. 使用部品
  • 電解コンデンサー            個
    複合FET                 2個

E. 調整・測定

F. 修理費       55,000円    通常修理。

S. Sansui AU−X1 の仕様(マニアル・カタログより)

A. 修理前の状況

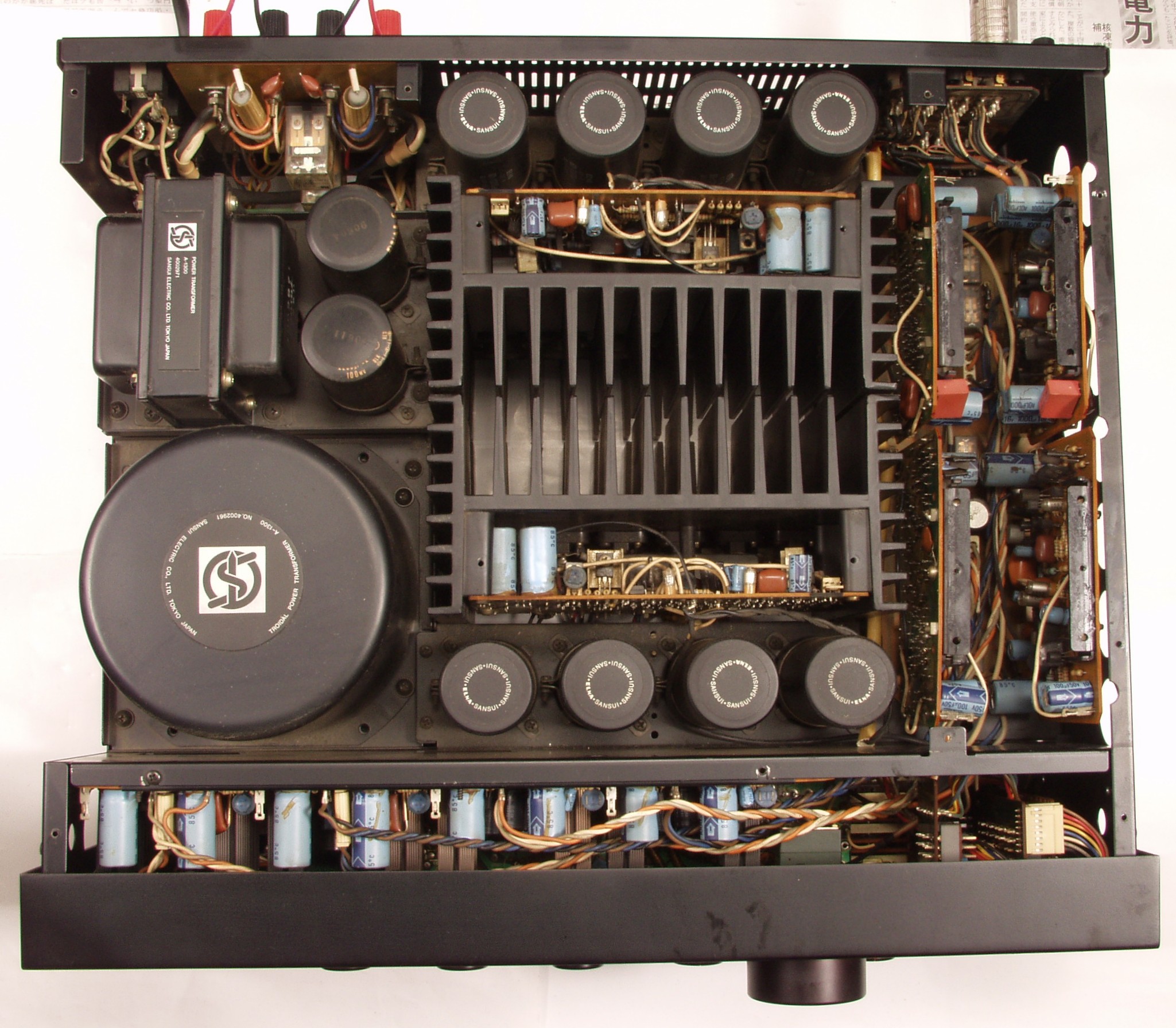

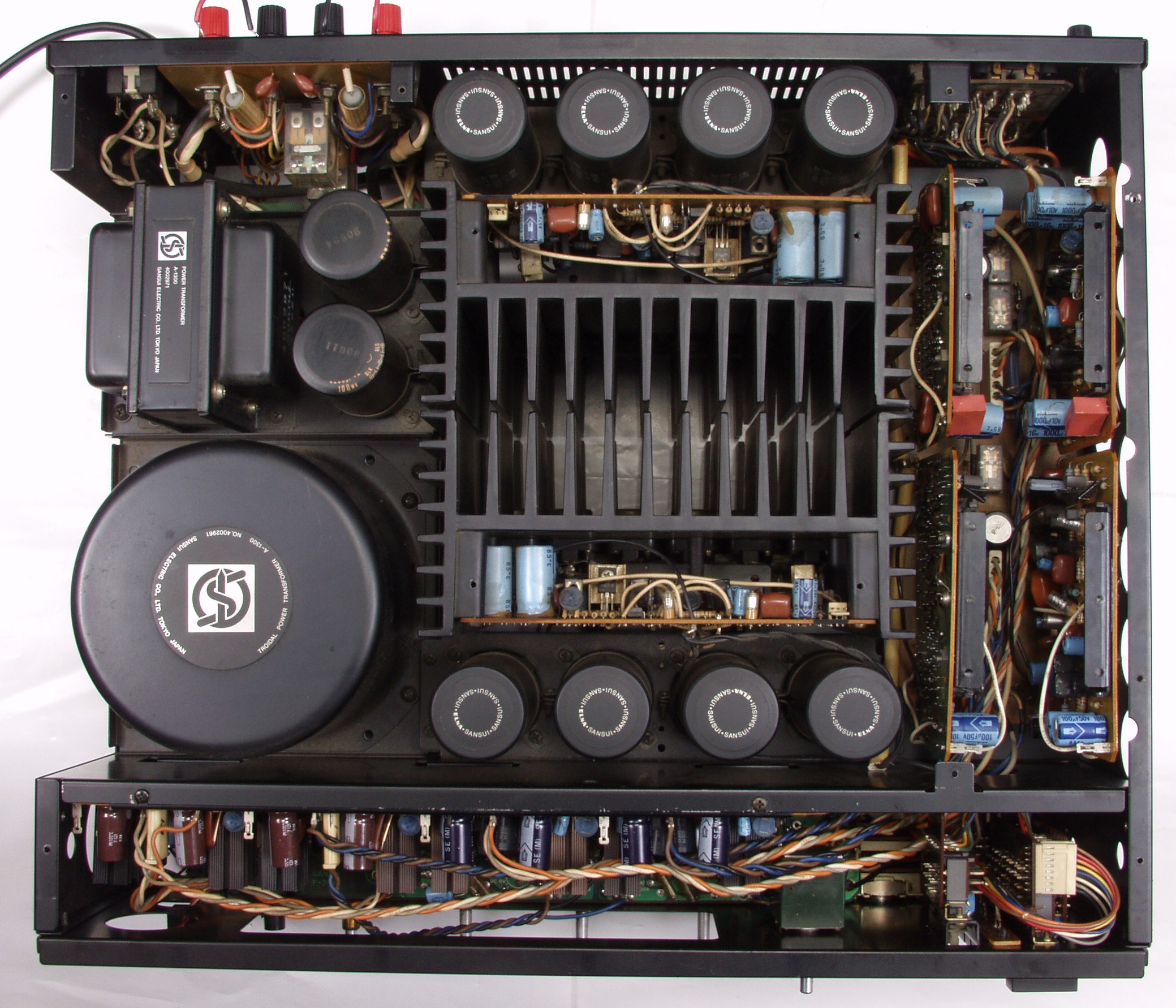

A1. 点検中 上から見る

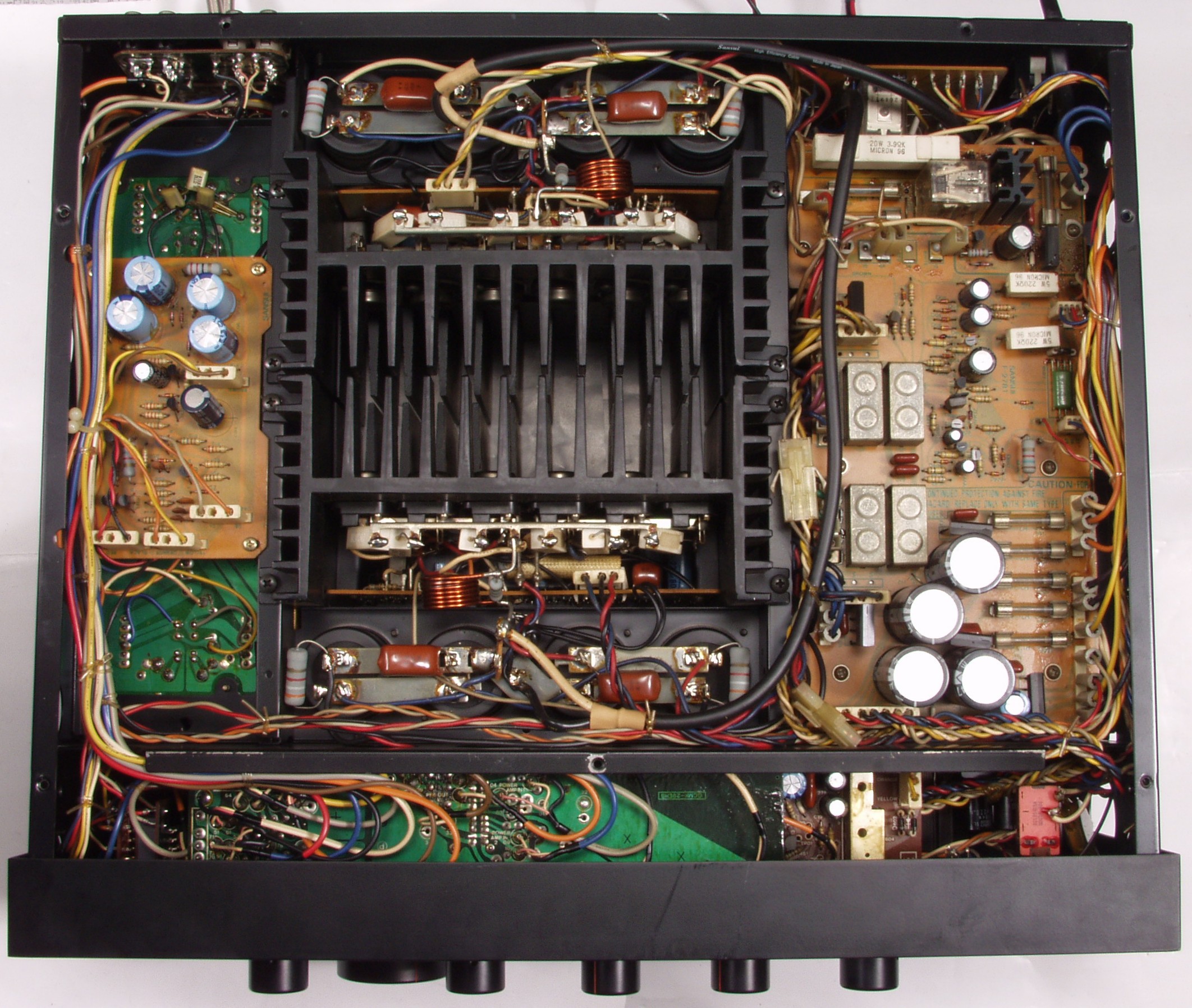

A2. 点検中 下から見る
A3.点検中 出力・歪み率測定  出力=32V=128W 歪み率0.8% at=400HZ メインAMP入力
                         少し悪いが、依頼範囲外&通常修理なので、対処せず

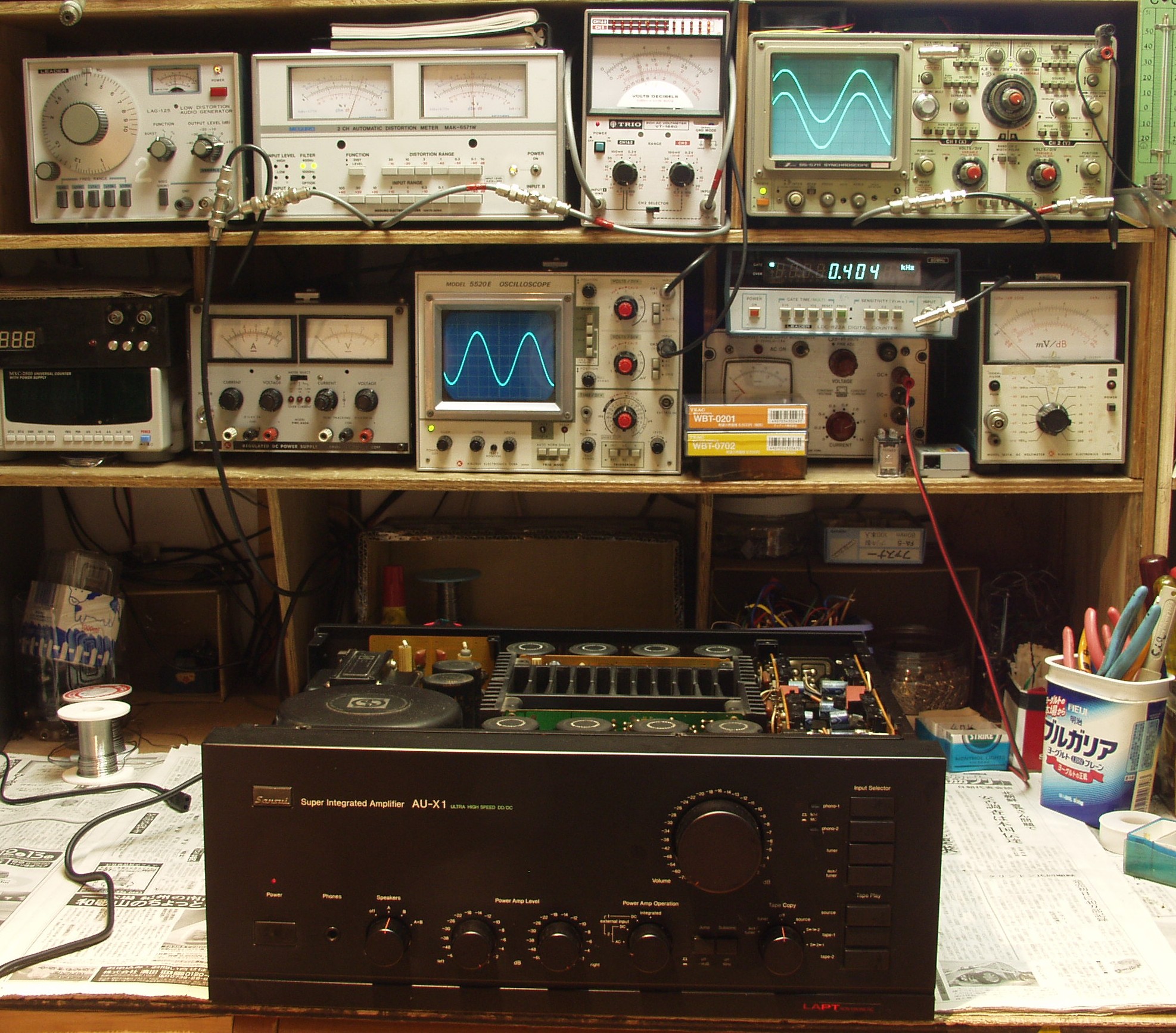

A4. 点検中 出力・歪み率測定中

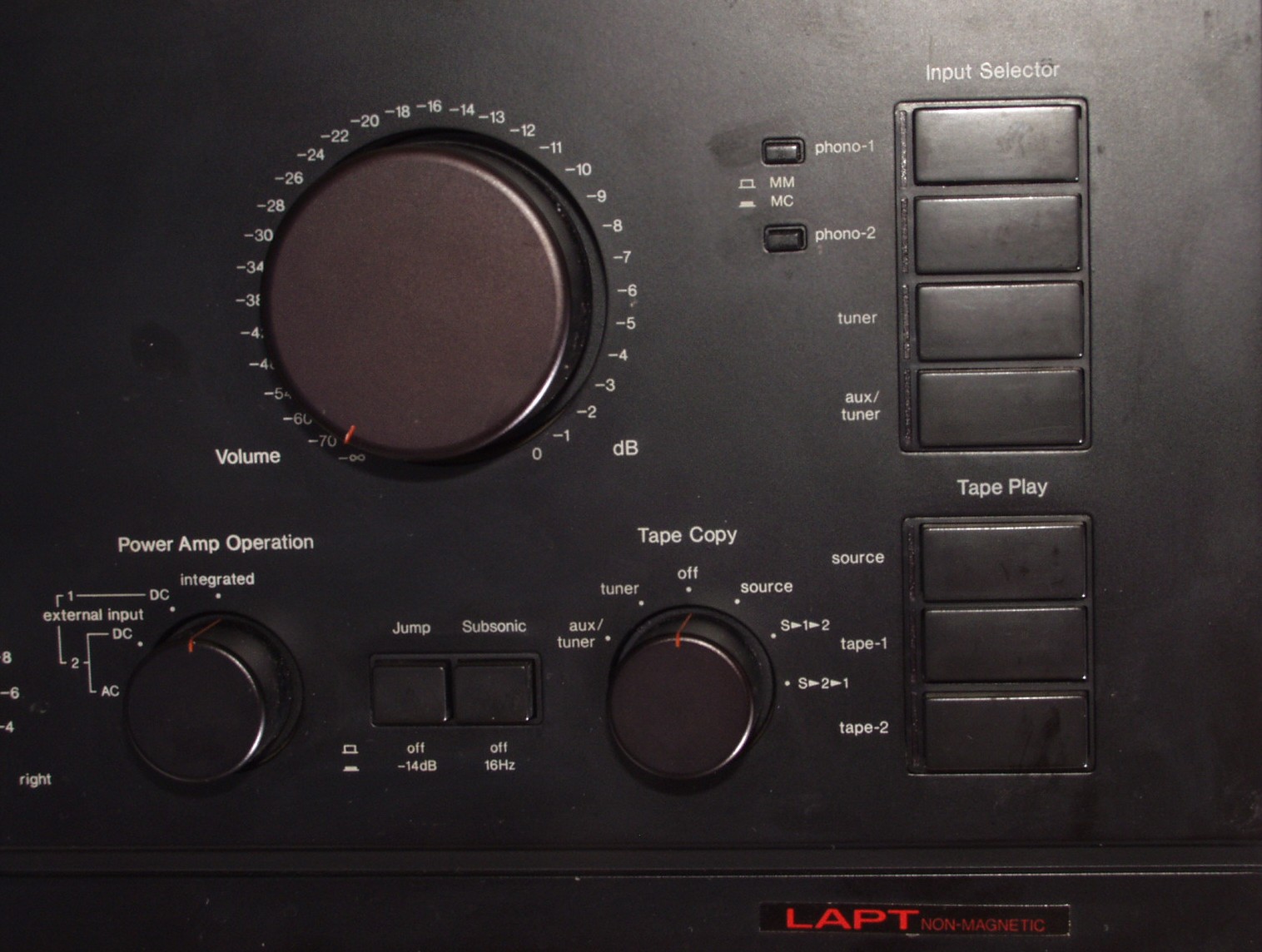

A5. 点検中 表示ランプ2個切れている(Phono−1&Tape−1)
                          依頼範囲外&通常修理なので、対処せず
C. 修理状況

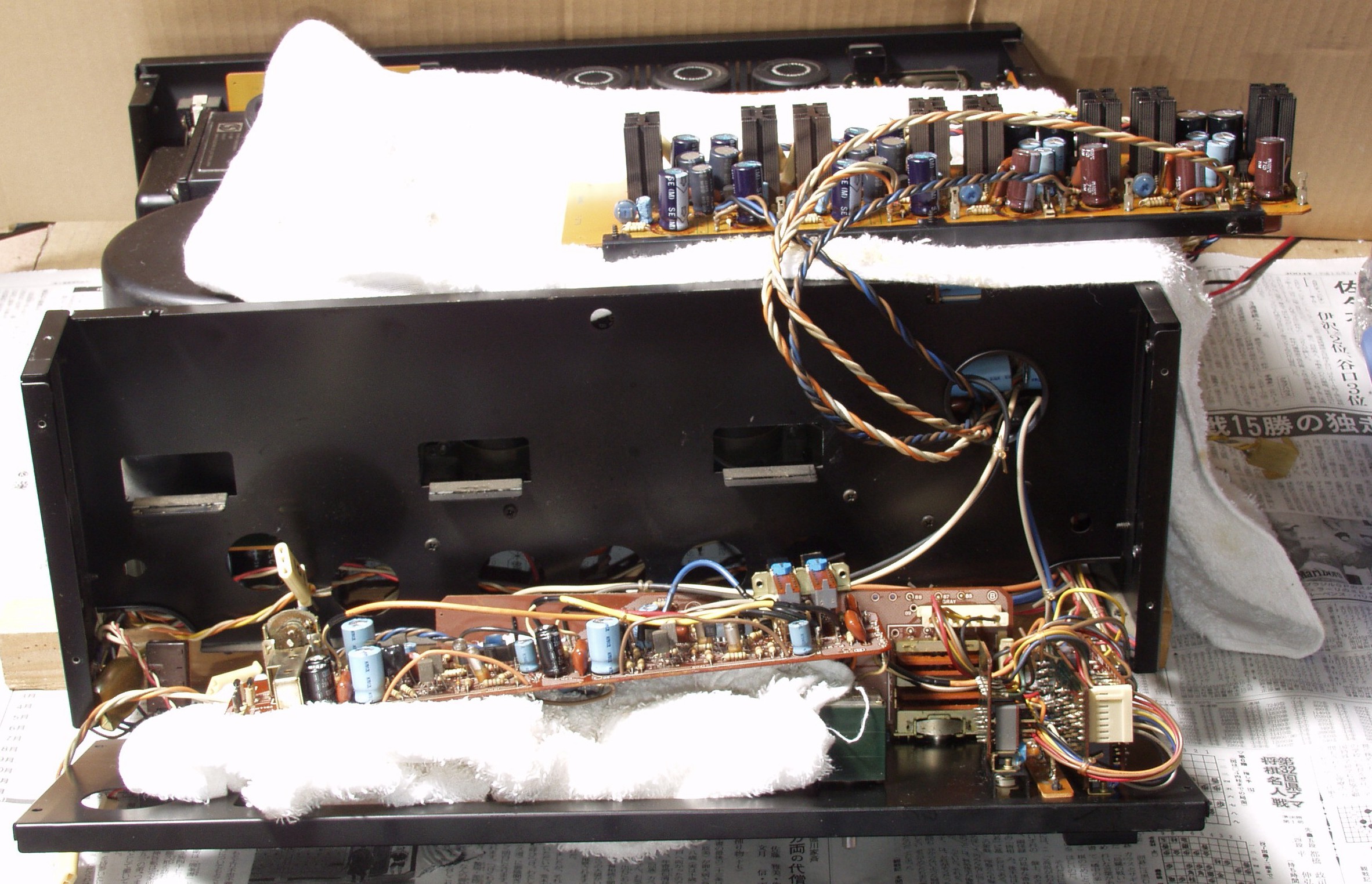

C1. 修理中 汎用機器は、この様に前パネルを取らないと基板が取り出せない

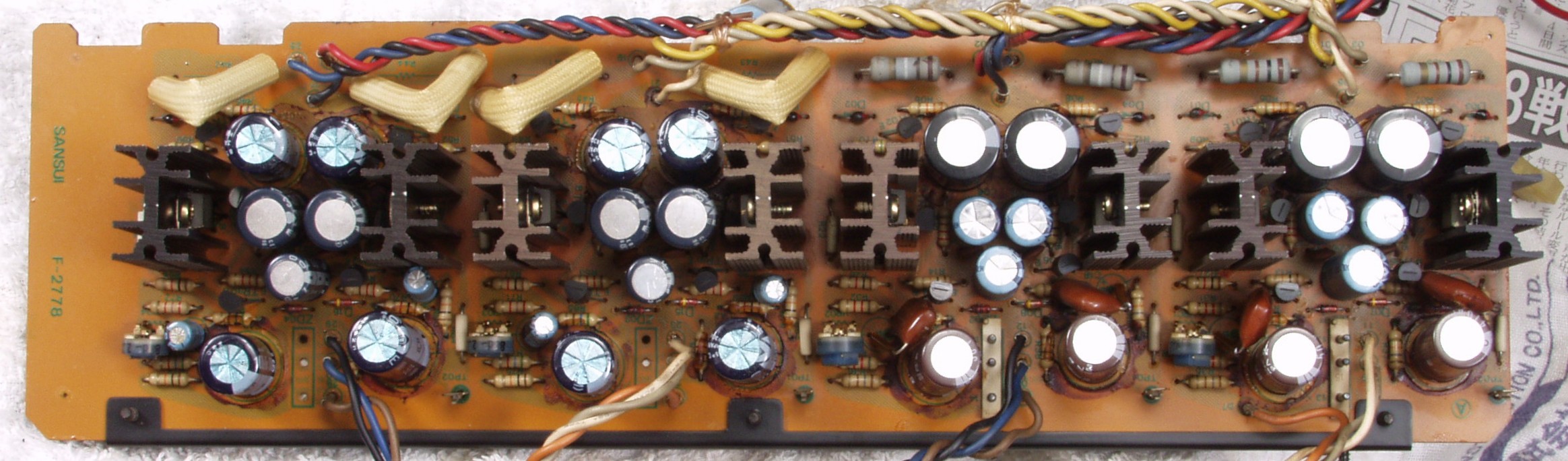

C2A. 修理前 EQ&MC−AMP電源基板

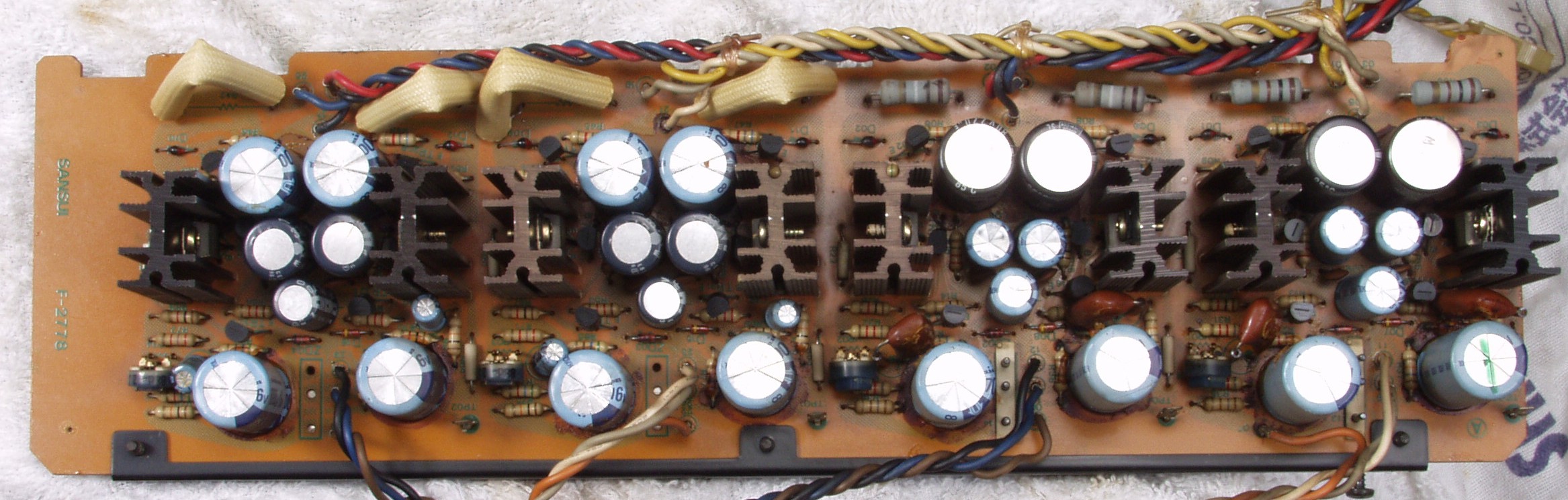

C2B. 修理後 EQ&MC−AMP電源基板 電解コンデンサー16個交換

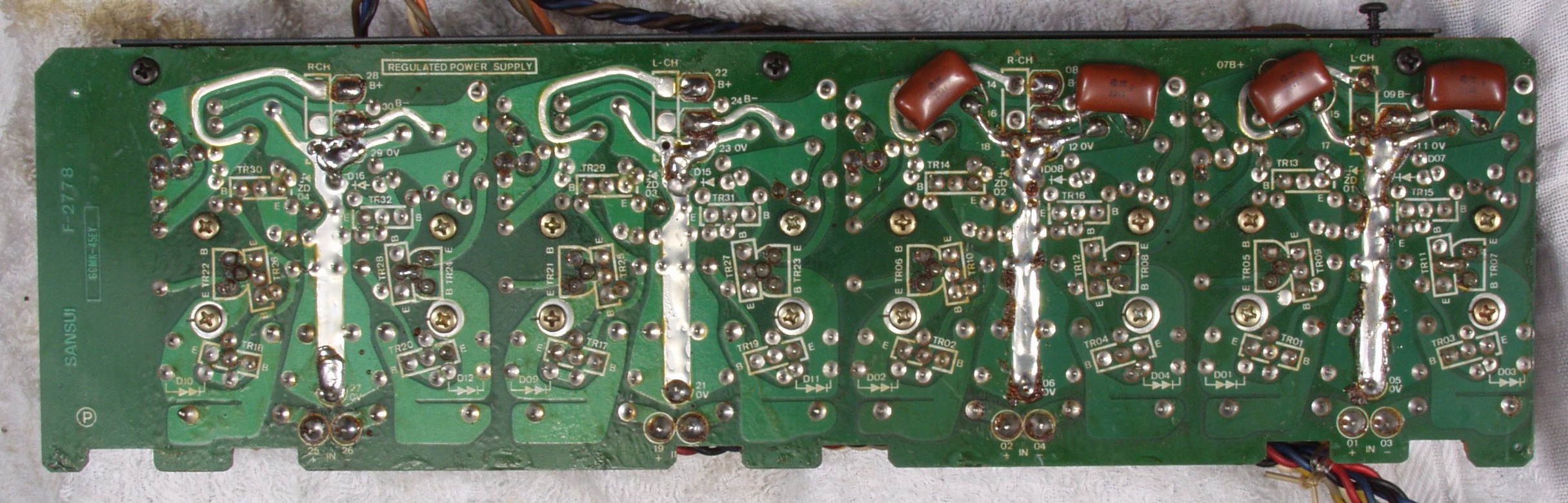

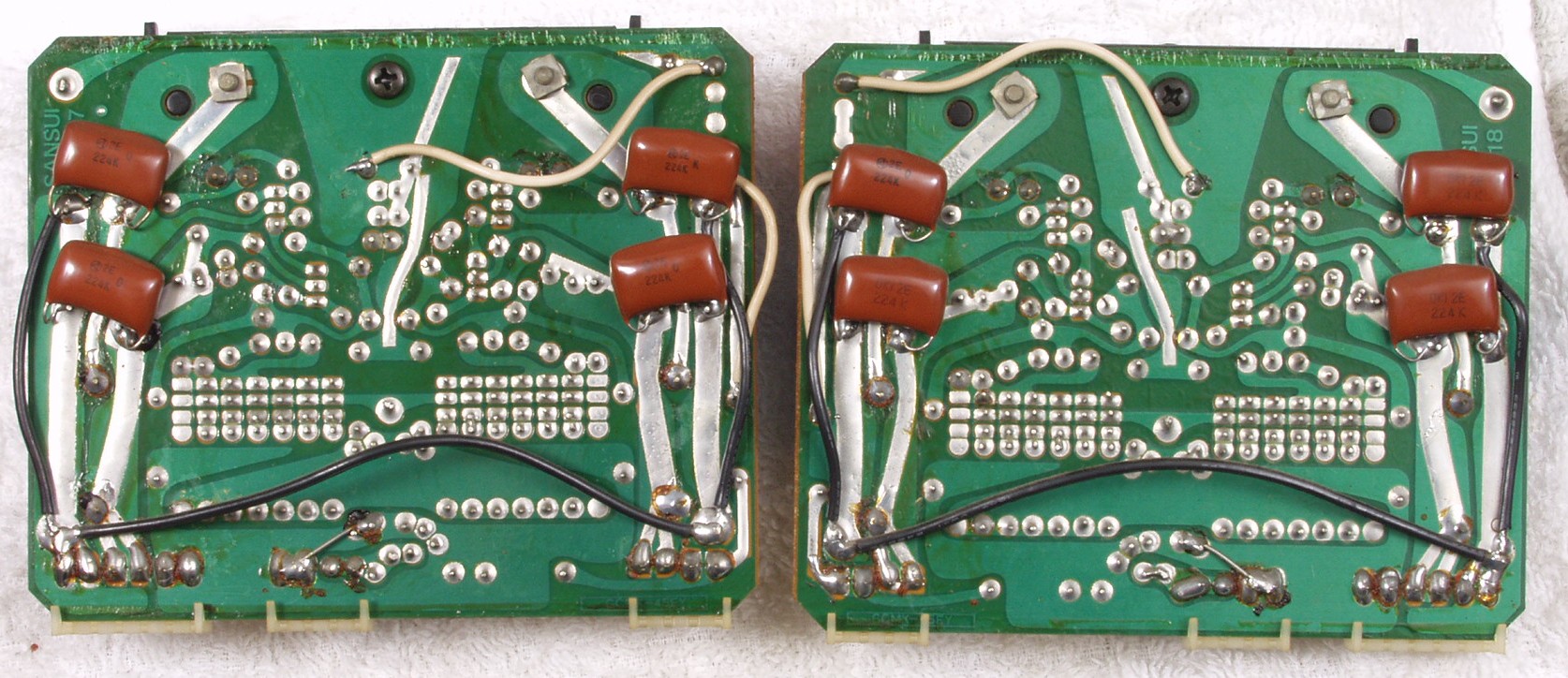

C2C. 修理前 EQ&MC−AMP電源基板裏

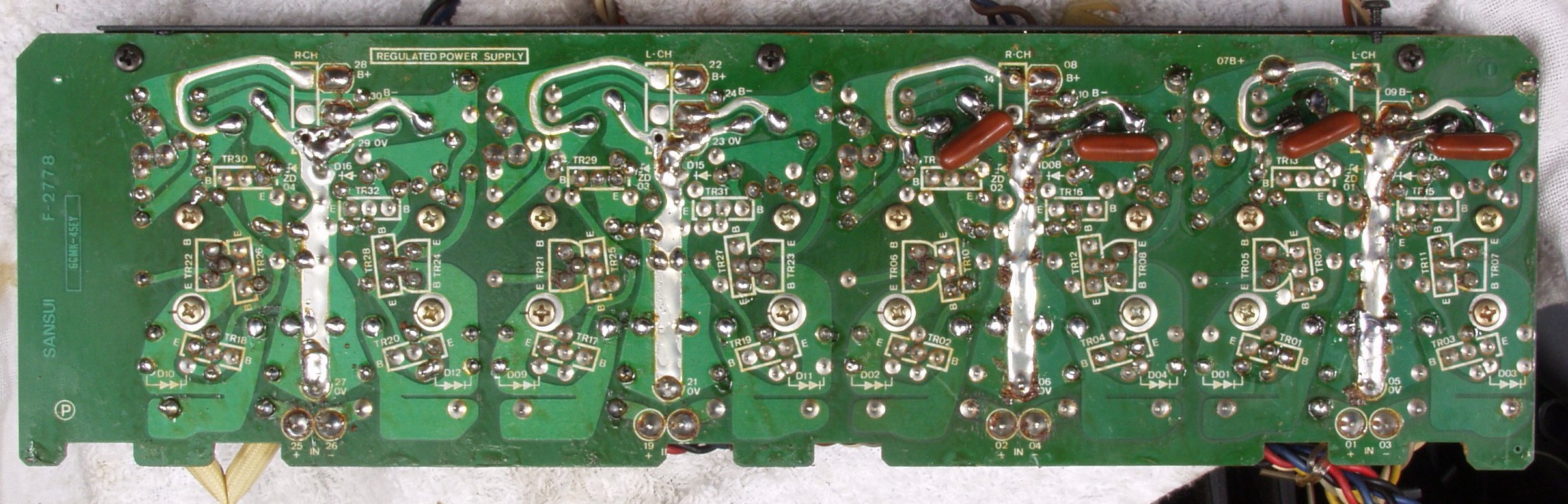

C2B. 修理後(悪所の半田補正) EQ&MC−AMP電源基板裏

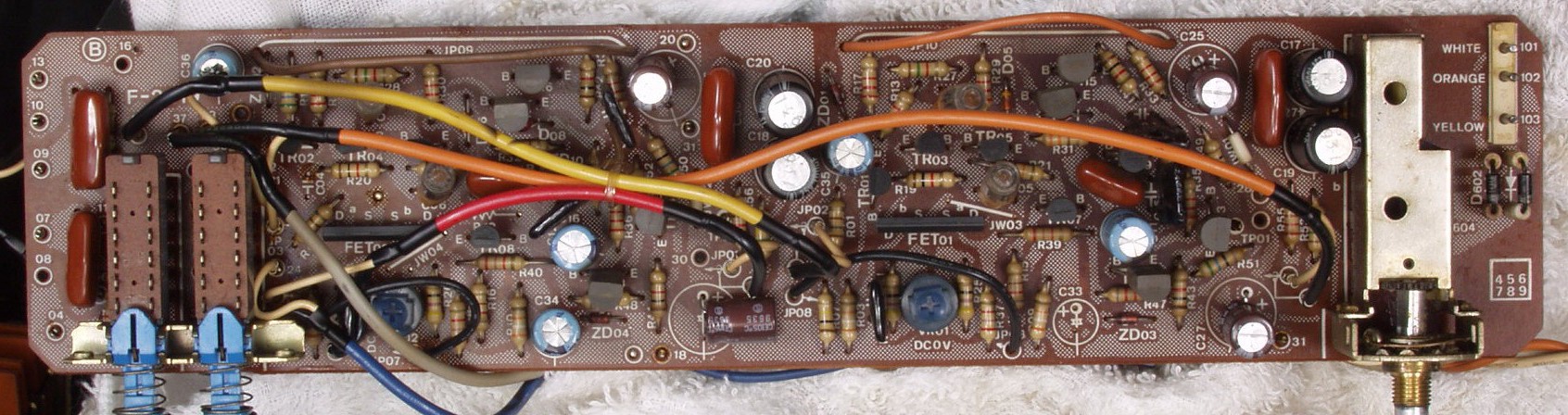

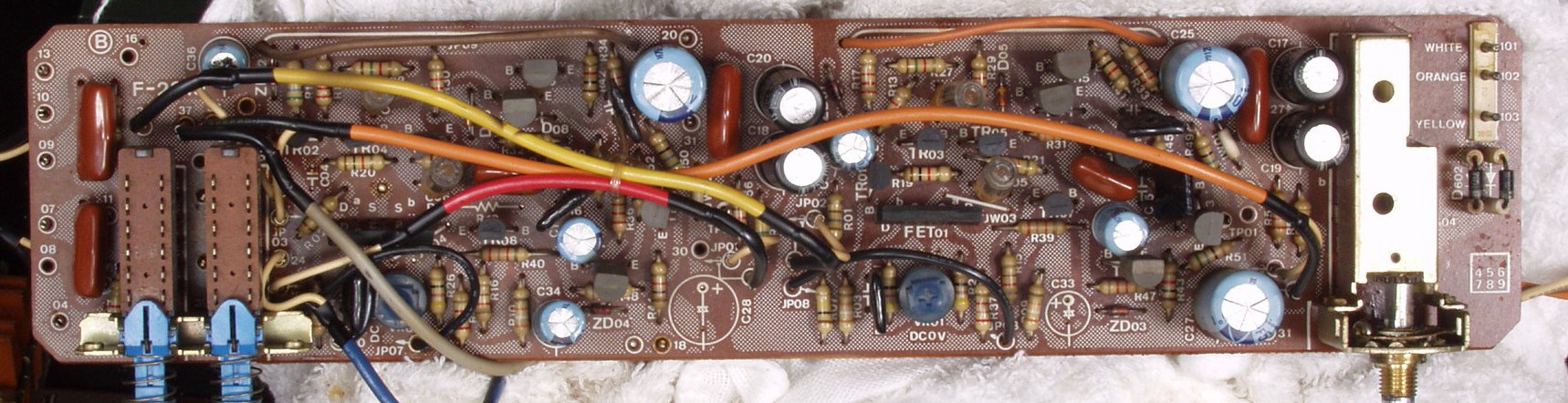

C3A. 修理前 コントロール基板 電解コンデンサー4個、複合FET2個交換
C3B. 修理後 コントロール基板

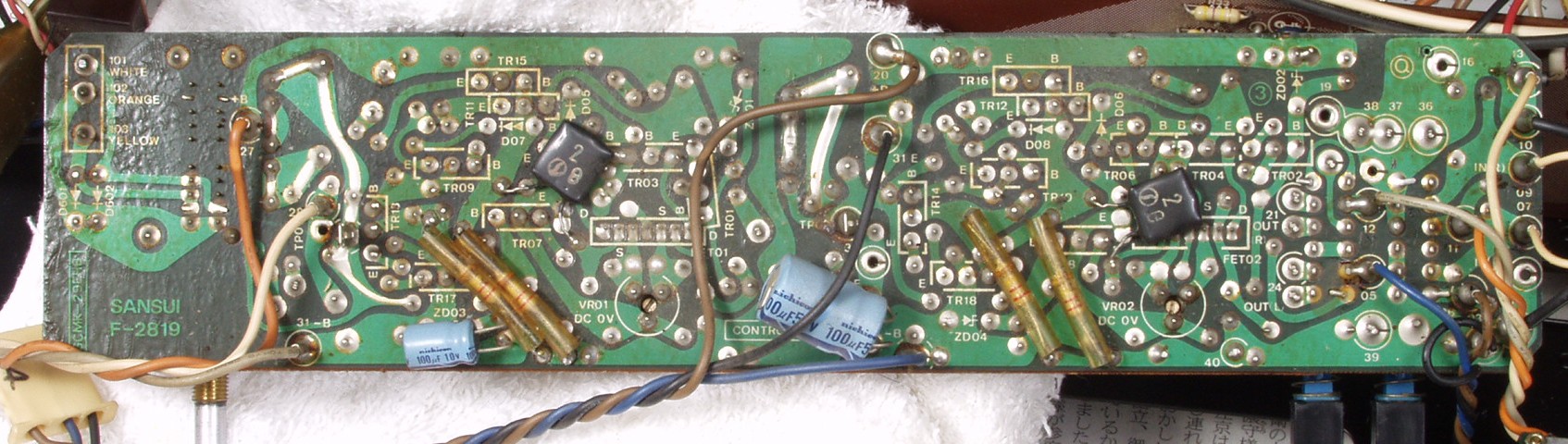

C3C. 修理前 コントロール基板裏

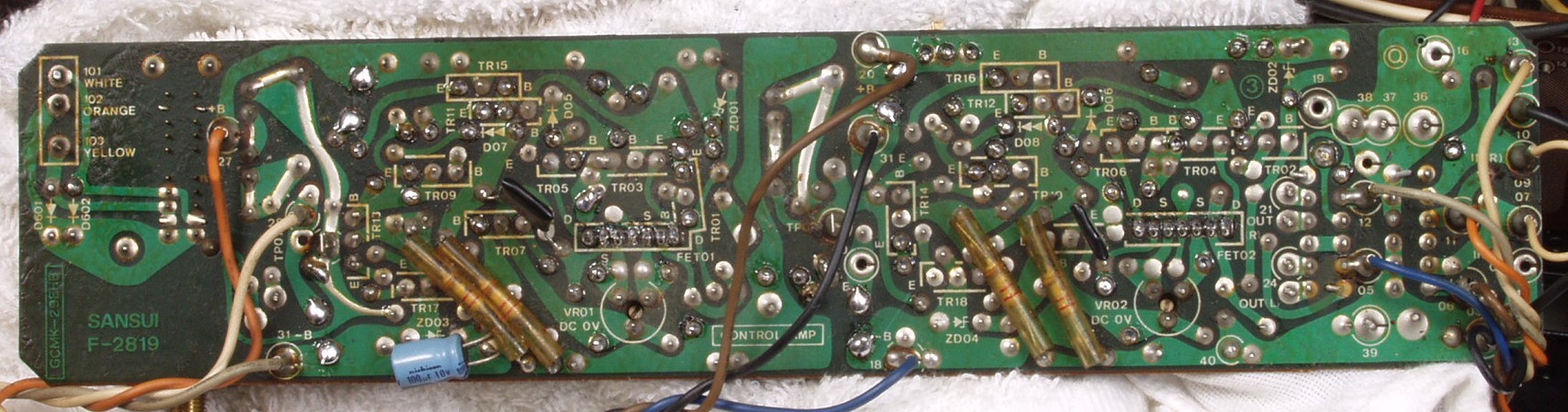

C3D. 修理後(悪所の半田補正) コントロール基板裏

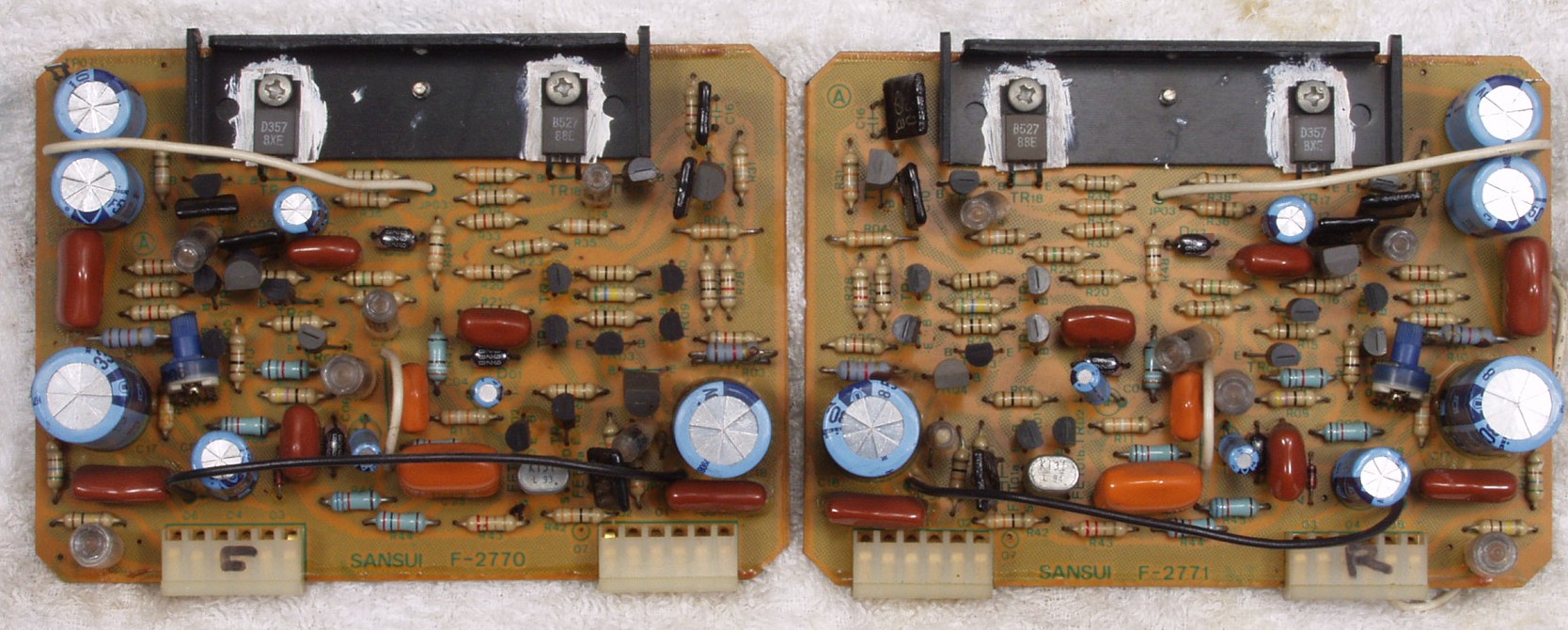

C4A. 修理前 RL EQ−AMP基板
C4B. 修理後  RL EQ−AMP基板 電解コンデンサー4個、複合FET(電界トランジスタ−)2個交換
C4C. 修理前  RL EQ−AMP基板裏

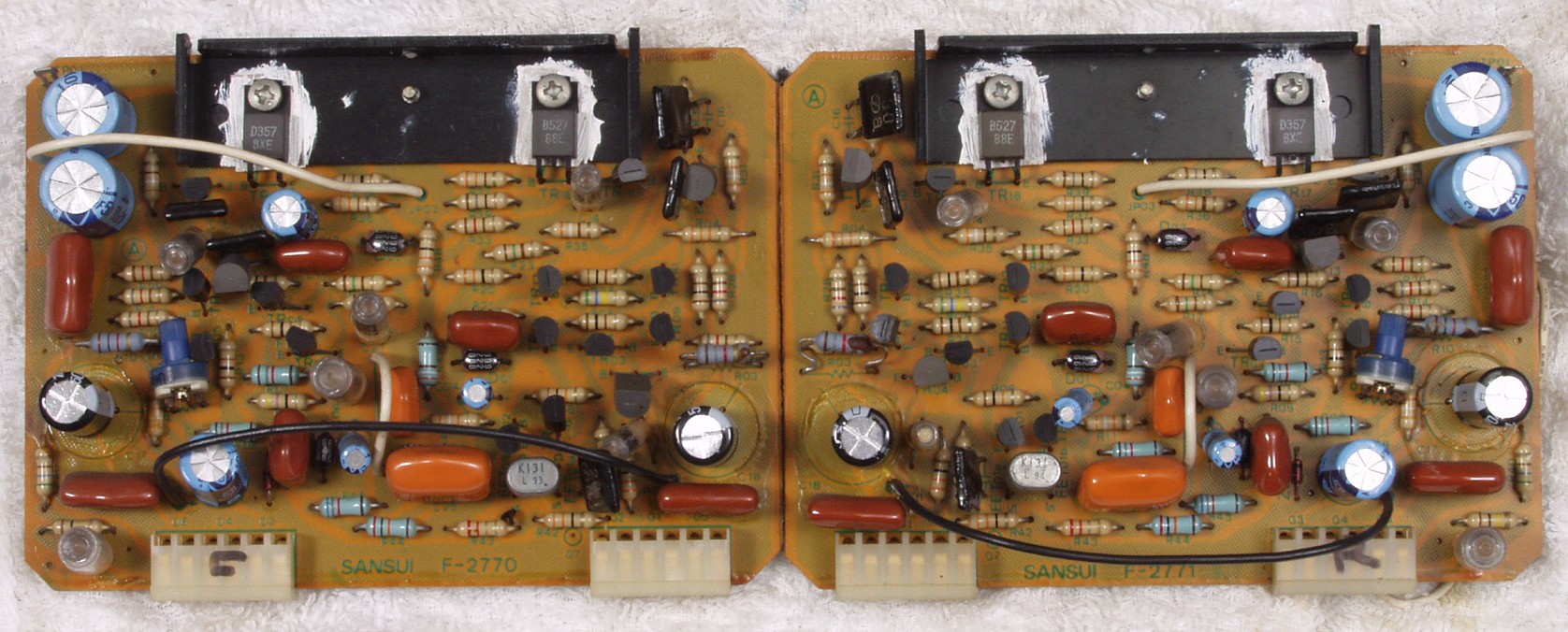

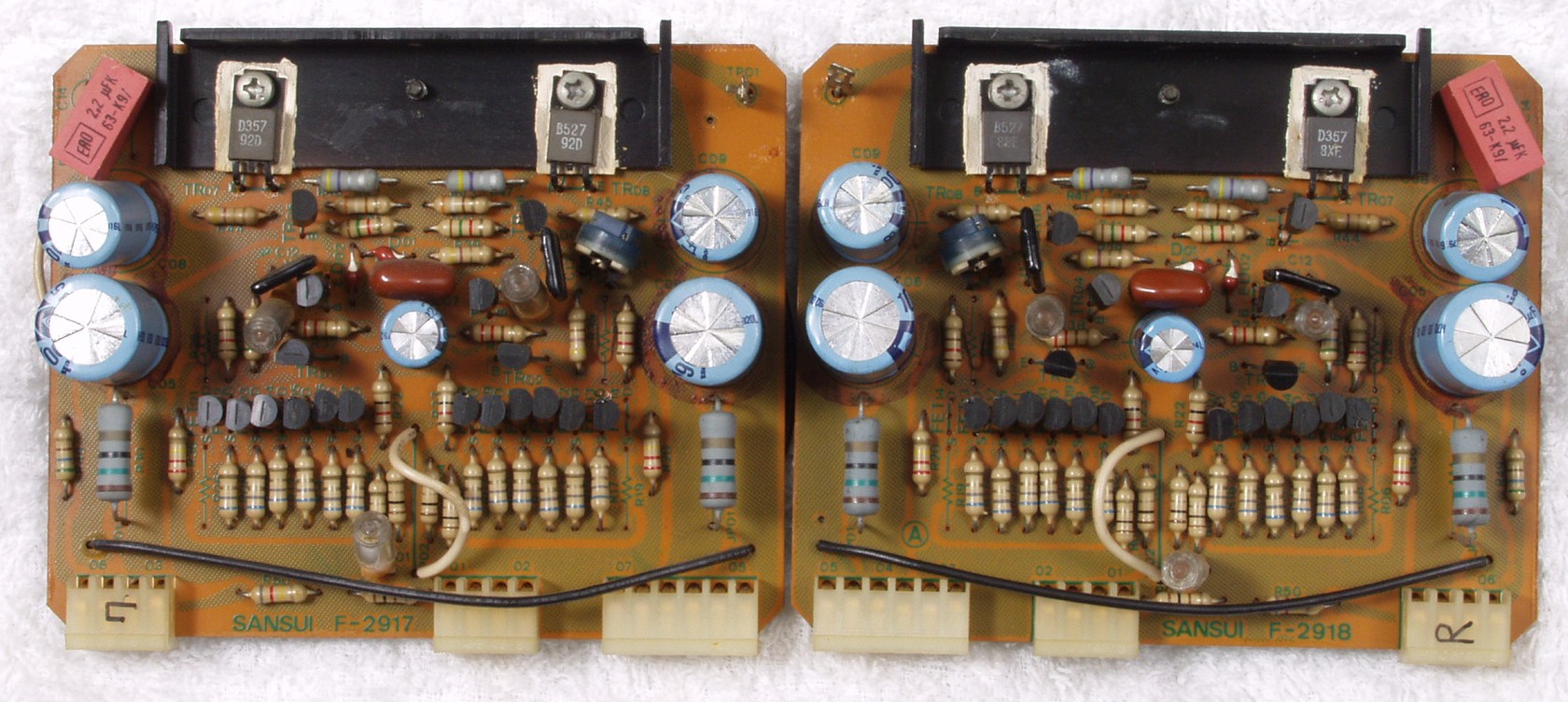

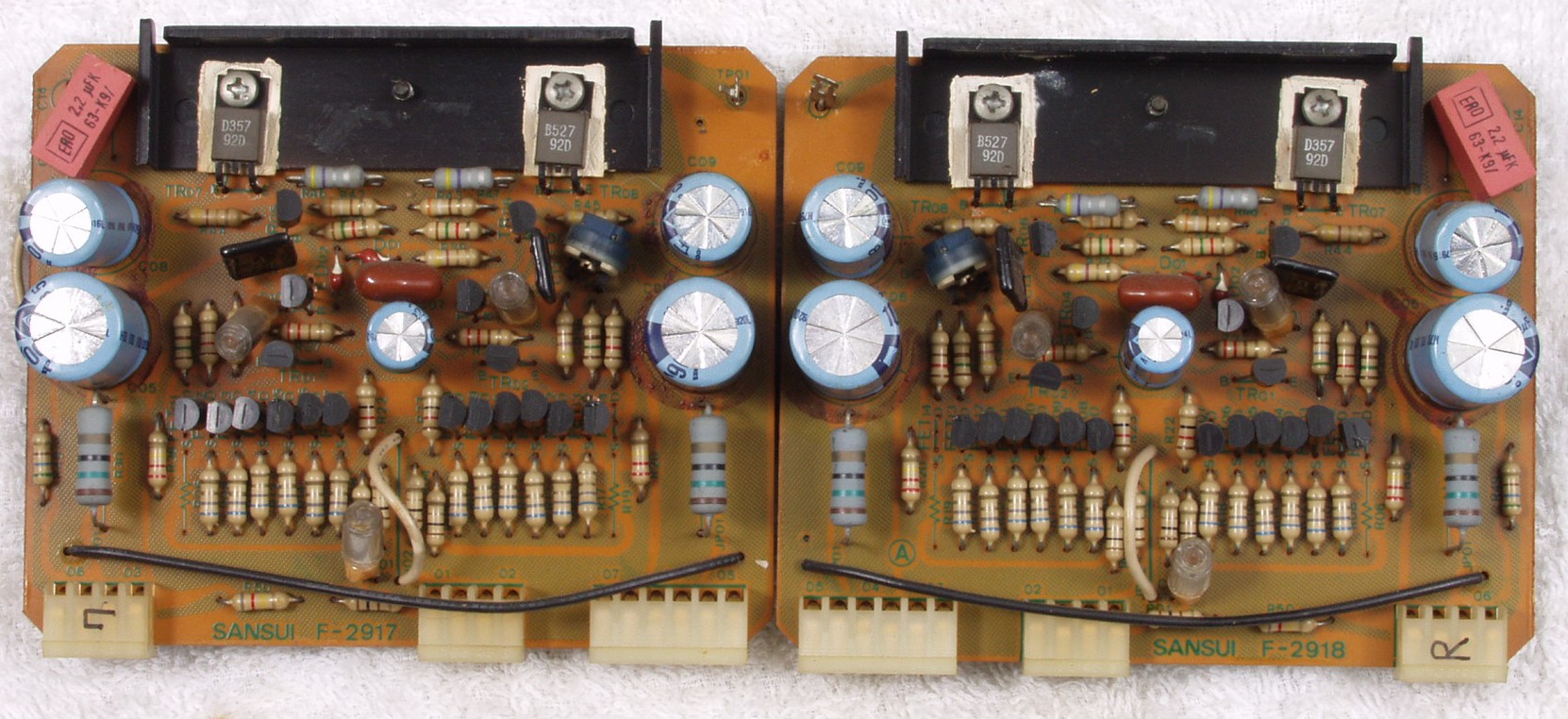

C5A. 修理前 RL MC−AMP基板
C5B. 修理後 RL MC−AMP基板 TR(トランジスター)3個交換

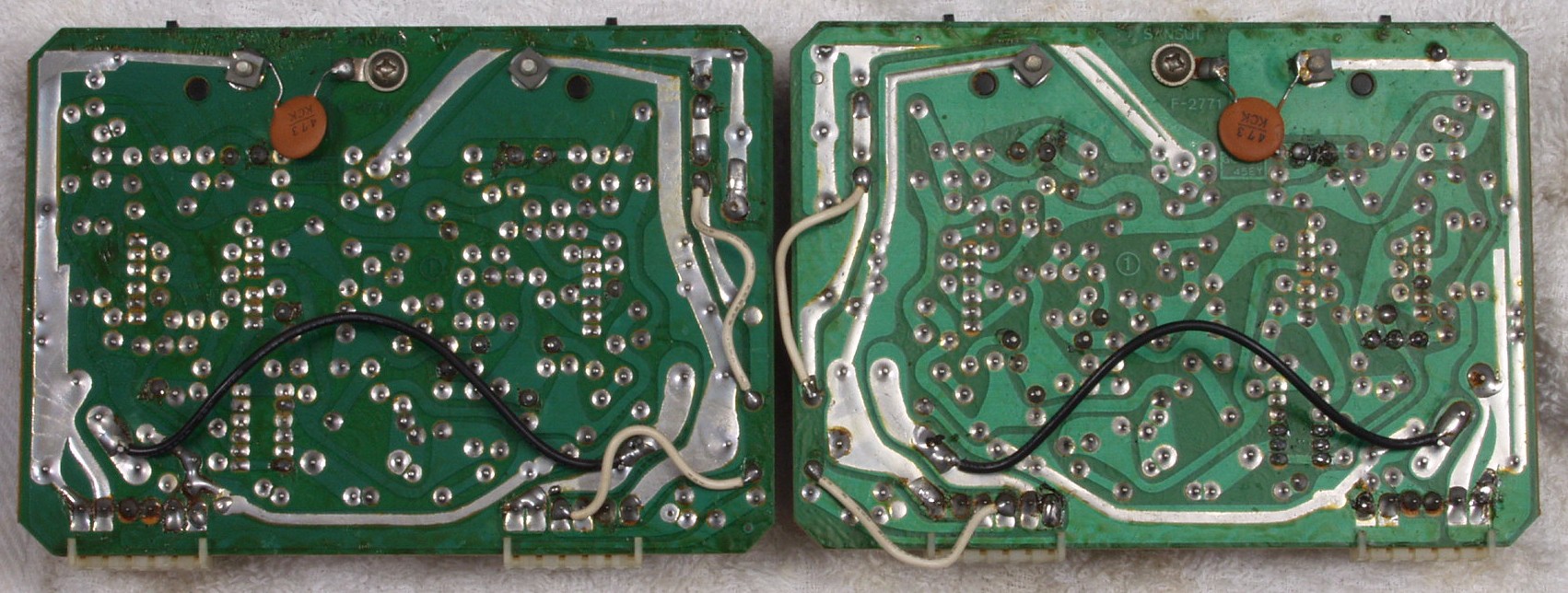

C5C. 修理前 R MC−AMP基板 裏

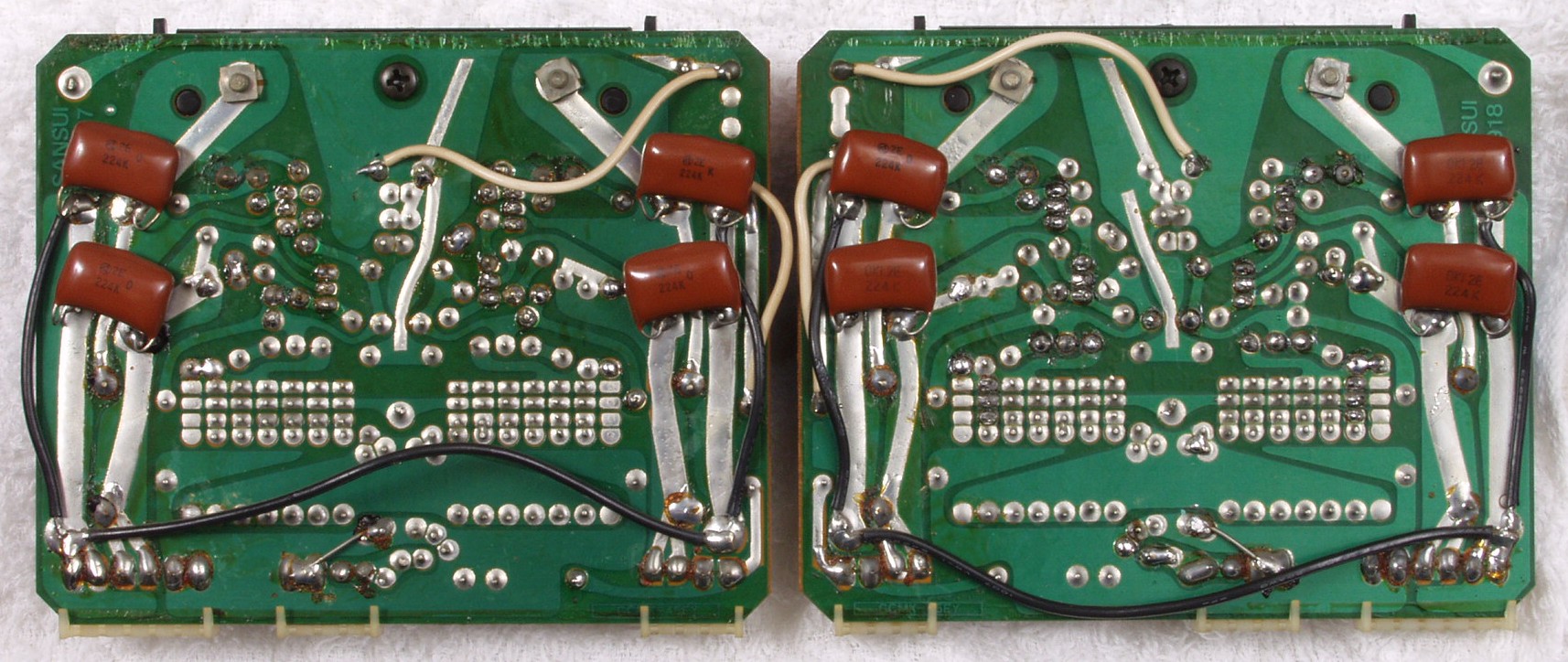

C5D. 修理後(半田補正) R MC−AMP基板 裏

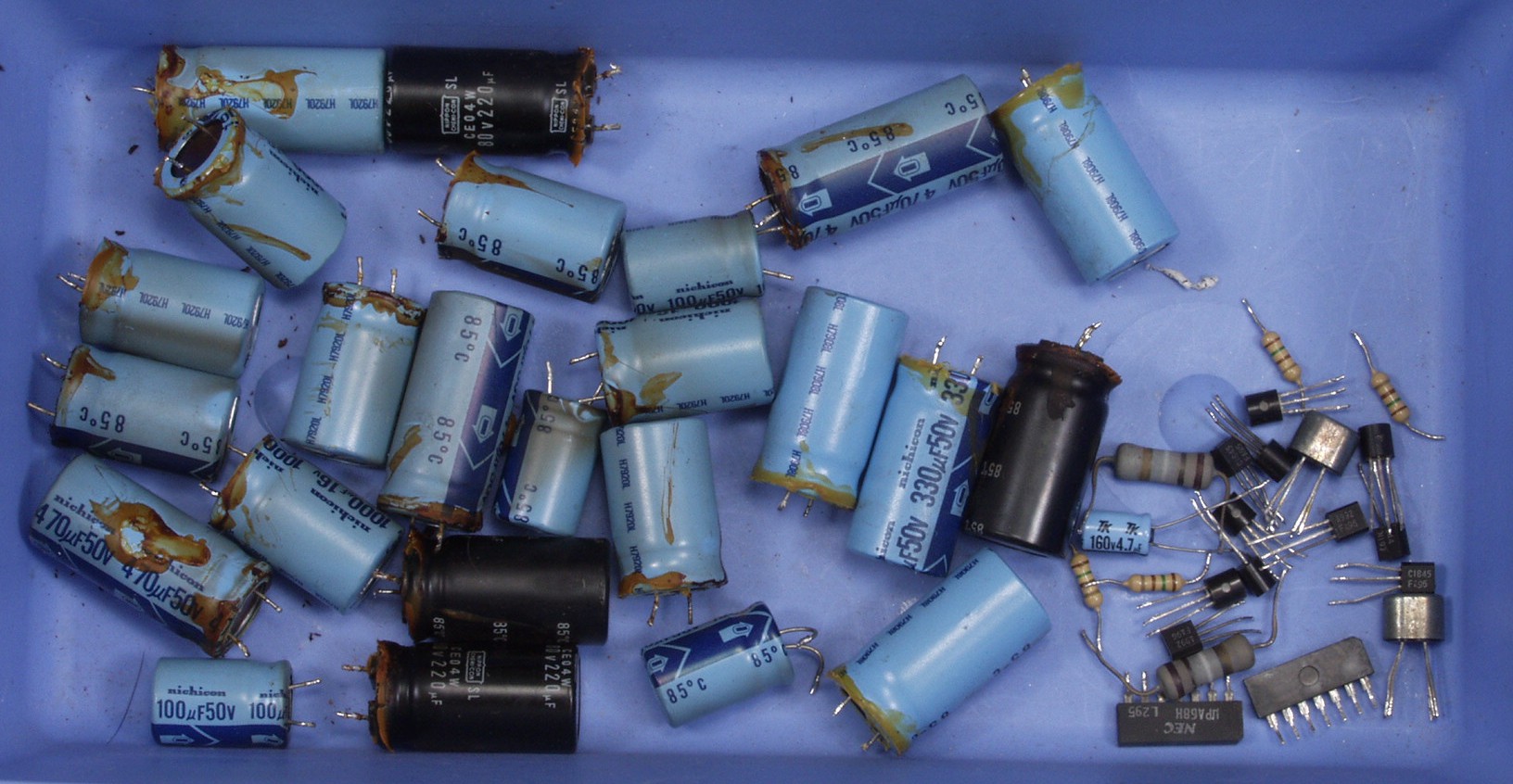

C6. 交換部品
C7A. 修理前 上から
C7B. 修理後 上から
E. 測定・調整

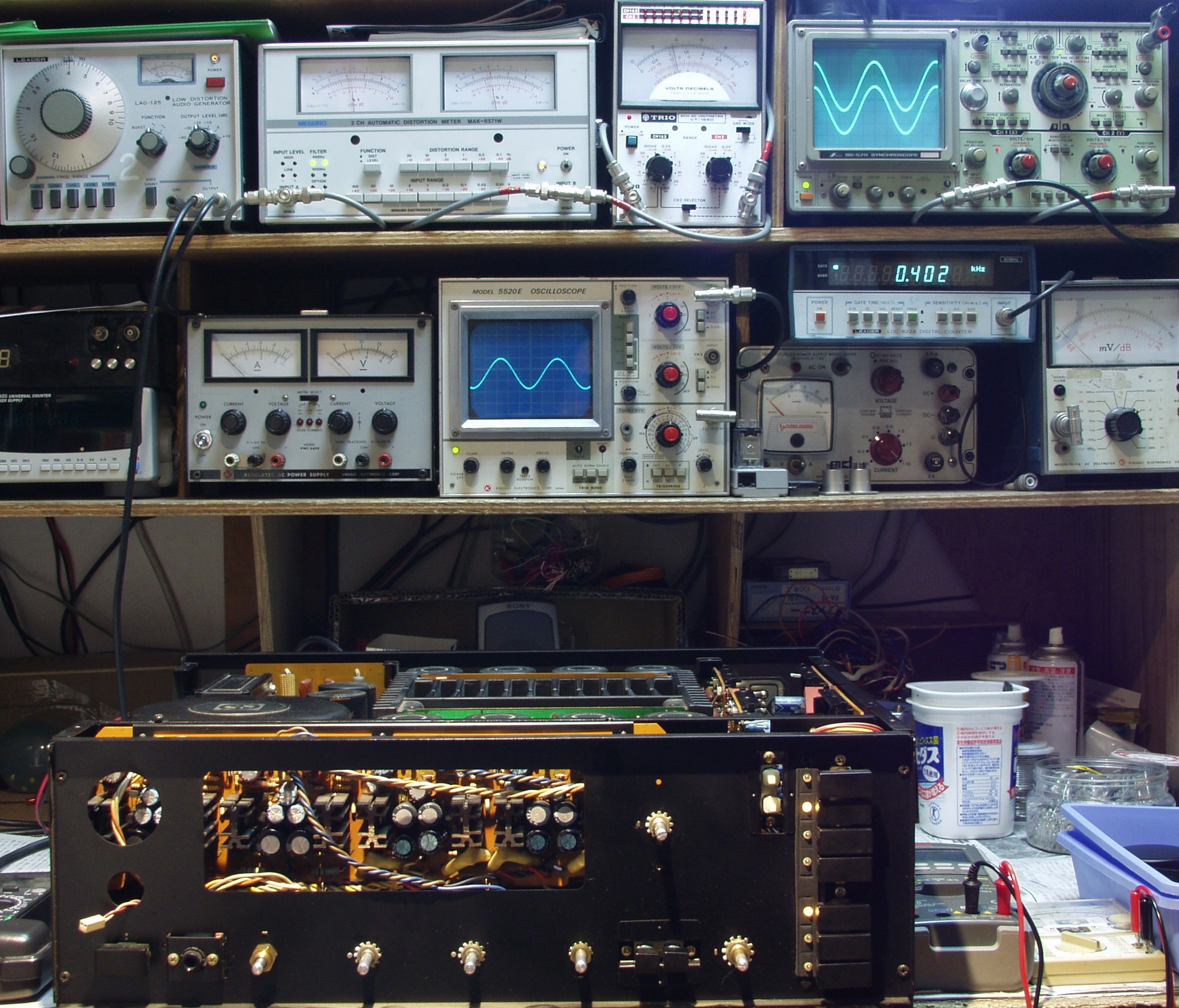

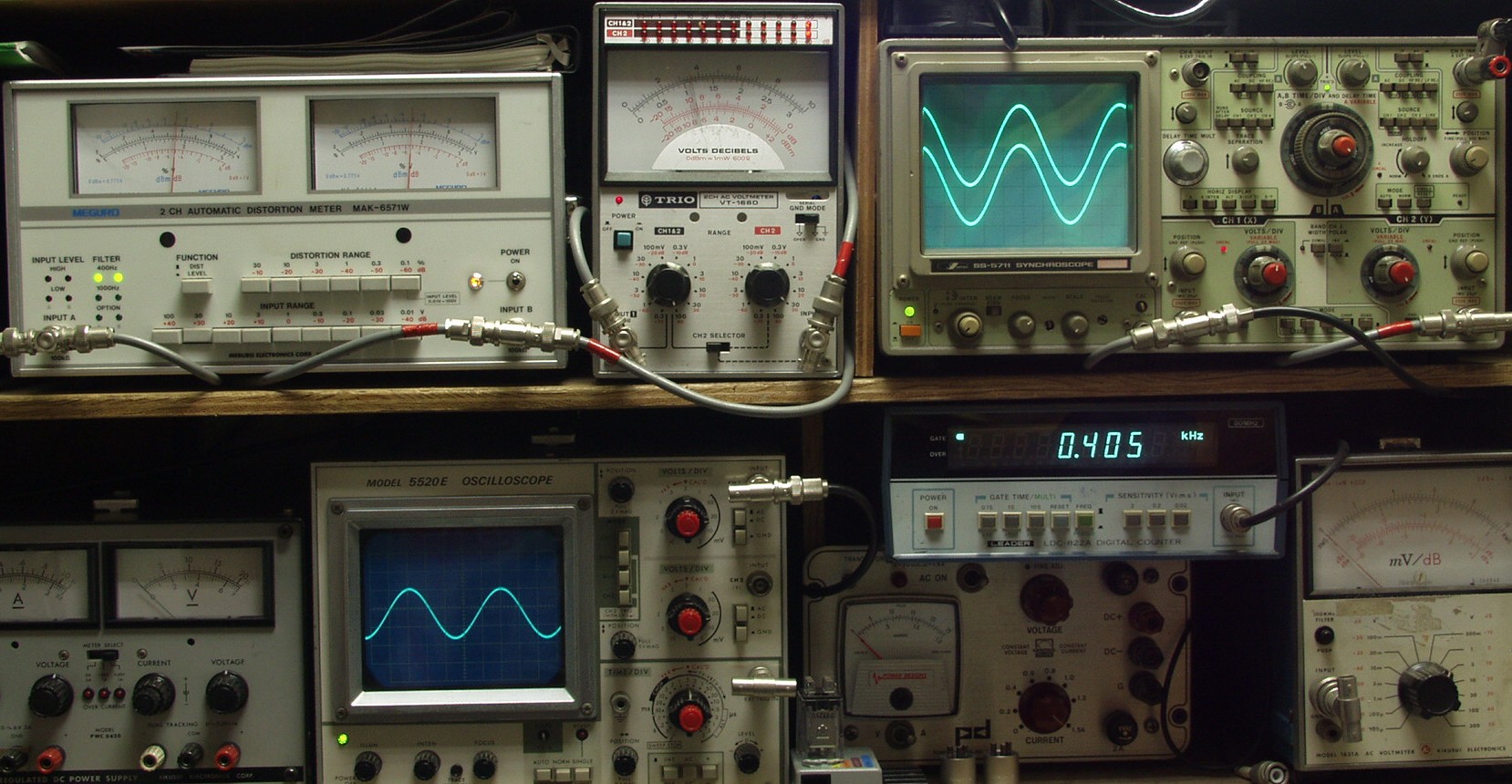

E1. 出力/歪み率測定・調整
    <見方>
     下左オーデオ発振器より400HZ・1KHZの信号を出す(歪み率=約0.003%)
     下中=入力波形(オーデオ発振器のTTLレベル) 下右=周波数計
     上左=SP出力の歪み率測定 左メータ=L出力、右メータ=R出力
     上中=SP出力電圧測定器、赤針=R出力、黒針=L出力
     上右=SP出力波形オシロ 上=R出力、下=L出力(出力電圧測定器の出力)

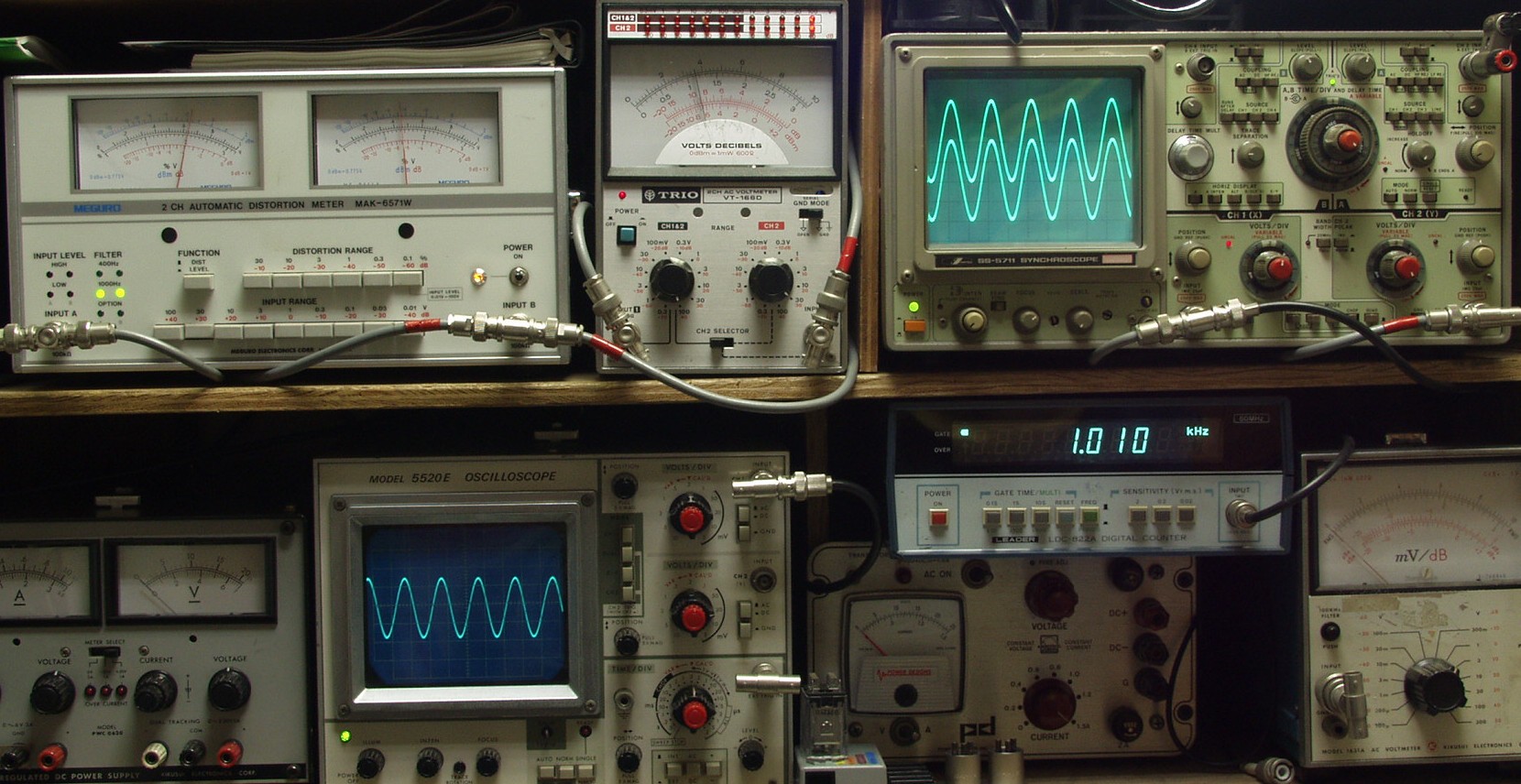

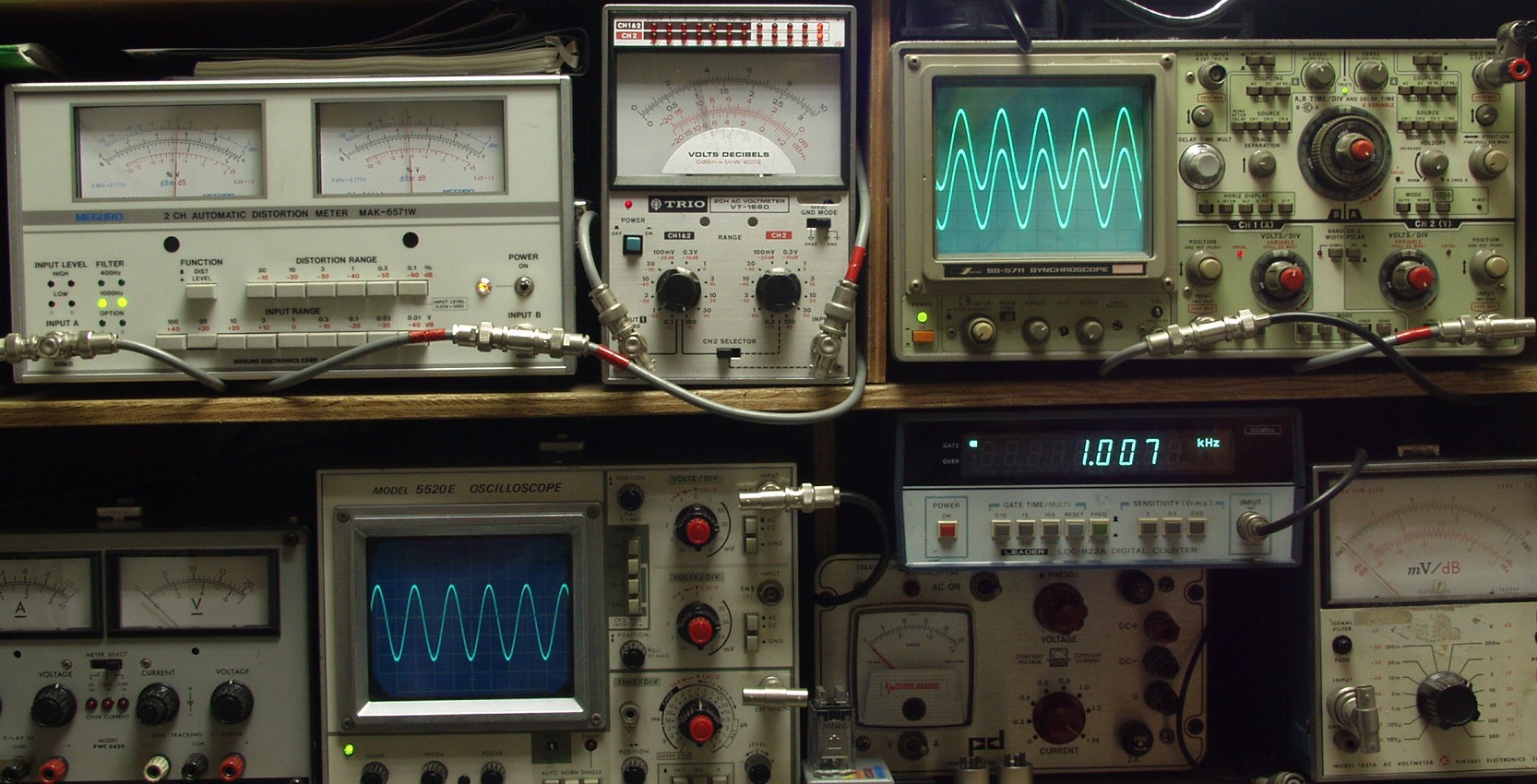

E2A. 出力・歪み率測定・調整  出力=36V=162W 歪み率0.08% at=1000HZ AUX端子入力

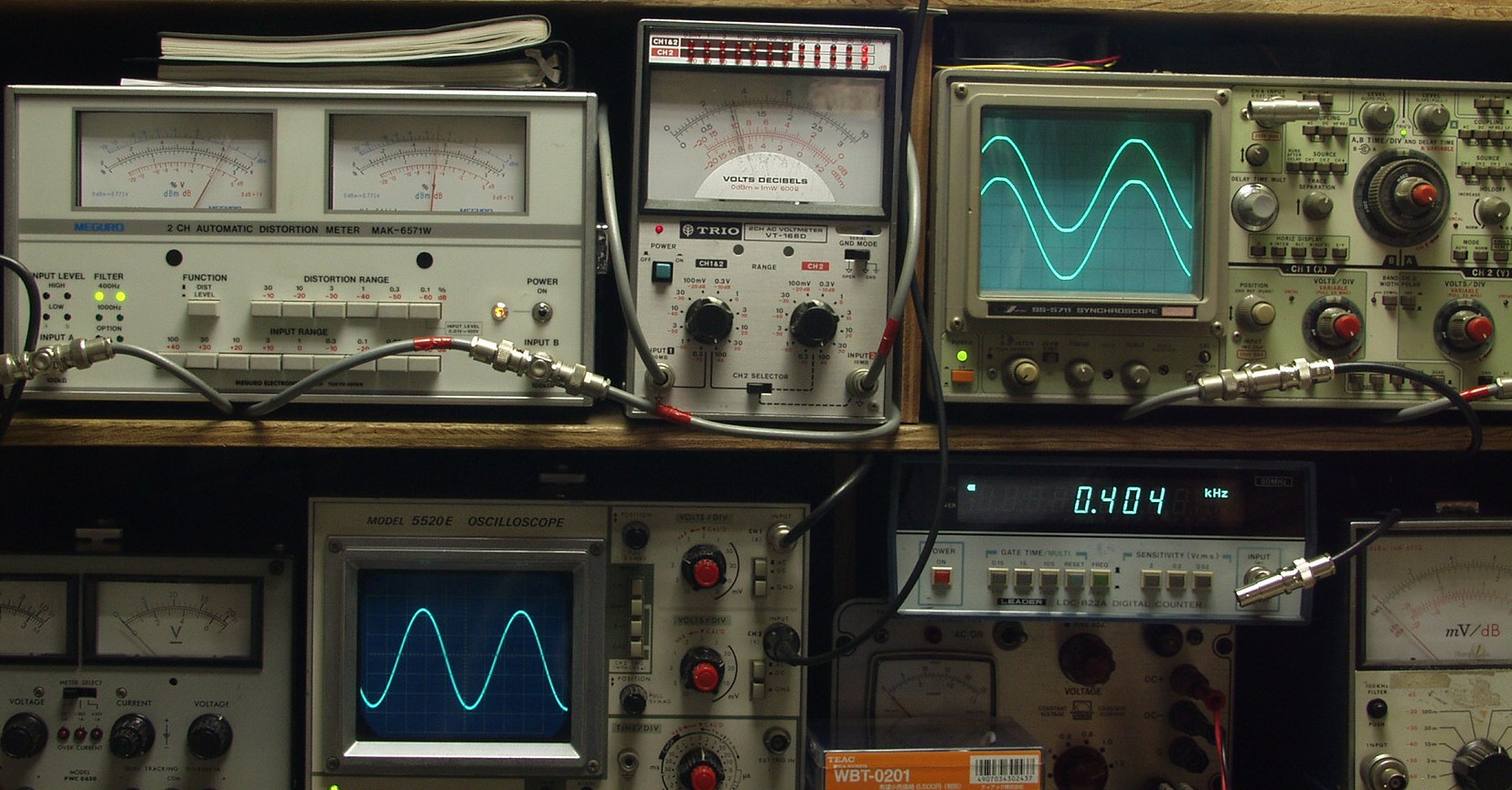

E2B. 出力・歪み率測定・調整  出力=36V=162W 歪み率0.09% at=400HZ AUX端子入力
E3A. 出力・歪み率測定・調整  出力=36V=162W 歪み率0.08% at=1000HZ MM端子入力
E3B. 出力.歪み率測定・調整  R−SP出力=36V=162W 歪み率0.06% at=400HZ MC端子入力
E4A. 出力.歪み率測定・調整  R−SP出力=36V=162W 歪み率0.2% at=1000HZ MC端子入力
E4B. 出力.歪み率測定・調整  L−SP出力=36V=162W 歪み率0.15% at=400HZ MC端子入力
E5. 完成 引き続き24時間エージング。
S. Sansui AU−X1 の仕様(マニアル・カタログより)
型式 ステレオプリメインアンプ、 AU−X1
パワーアンプ
実効出力(5Hz〜20kHz、THD 0.007%) 160W+160W(8Ω)、 220W+220W(4Ω)
実効出力(1kHz、THD 0.003%) 160W+160W(8Ω)、 220W+220W(4Ω)
全高調波歪率(5Hz〜20kHz) 0.007%以下(8Ω)、 0.008%以下(4Ω)
混変調歪率(70Hz:7kHz=4:1) 0.007%以下(8Ω)、 0.008%以下(4Ω)
出力帯域幅(IHF、THD 0.02%) 5Hz〜70kHz(8Ω)
周波数特性(1W) DC〜500kHz(+0dB、-3dB)
入力感度/インピーダンス(1kHz) 1V/33kΩ
S/N比(IHF、Aネットワーク) 125dB以上
チャンネルセパレーション(IHF、1kHz) 95dB以上
ライズタイム/フォールタイム 0.5μsec
スルーレイト ±260V/μsec
ヘッドホン端子出力 150mW(8Ω)
使用スピーカー 4〜16Ω(A、B)、 8Ω以上(A+B)
プリアンプ部
入力感度/インピーダンス(1kHz) Phono1、2(MM)=2.5mV(47kΩ)
Phono1、2(MC)=0.1mV(0.2kΩ以下)
AUX、Tuner=200mV(33kΩ)
Tape、Play1、2(PIN)=200mV(33kΩ)
最大許容入力(1kHz、THD 0.01%) Phono1、2(MM)=330mV
Phono1、2(MC)=40mV
出力電圧(1kHz) Tape、Rec1、2(PIN)=200mV(47kΩ時)
Pre Out1、2=1V(47kΩ時)
Max Pre Out(THD 0.05%)=10V(47kΩ時)
出力インピーダンス(1kHz) Tape Rec1、2(PIN)=600Ω以下
Pre Out1、2=600Ω以下
全高調波歪率 MC(1kHz、Rec Out)=0.005%以下
MM(20Hz〜20kHz、Rec Out)=0.005%以下
Aux、Tuner、Tape Play1、2=0.005%以下
混変調歪率(70Hz:7kHz=4:1) Aux、Tuner、Tape Play1、2(1V時)=0.005%以下
周波数特性 Phono1、2(MC、RIAA偏差、20Hz〜20kHz)=±0.2dB
Phono1、2(MM、RIAA偏差、20Hz〜20kHz)=±0.2dB
SN比(IHF、Aネットワーク、ショートサーキット) Phono1、2(MC)=76dB以上
Phono1、2(MM)=91dB以上
Aux、Tuner、Tape Play1、2=100dB以上
入力換算雑音
(Aネットワーク、ショートサーキット)
Phono1、2(MC)=-156dBV
Phono1、2(MM)=-143dBV
チャンネルセパレーション
(IHF、1kHz)
Phono1、2(MC)=70dB以上
Phono1、2(MM)=75dB以上
Aux、Tuner、Tape Play1、2=80dB以上
入力間セパレーション
(1kHz、ショートサーキット)
Tuner-Phono1、2(MM)=90dB以上
Tape Play1、2-Phono1、2(MM)=90dB以上
Tuner-Tape Play1、2=100dB以上
Tape Play1-Tape Play2=100dB以上
サブソニックフィルター 16Hz(-3dB、6dB/oct)
その他
消費電力 400W(電気用品取締法)
外形寸法 幅480×高さ195×奥行450mm
重量 27.7kg

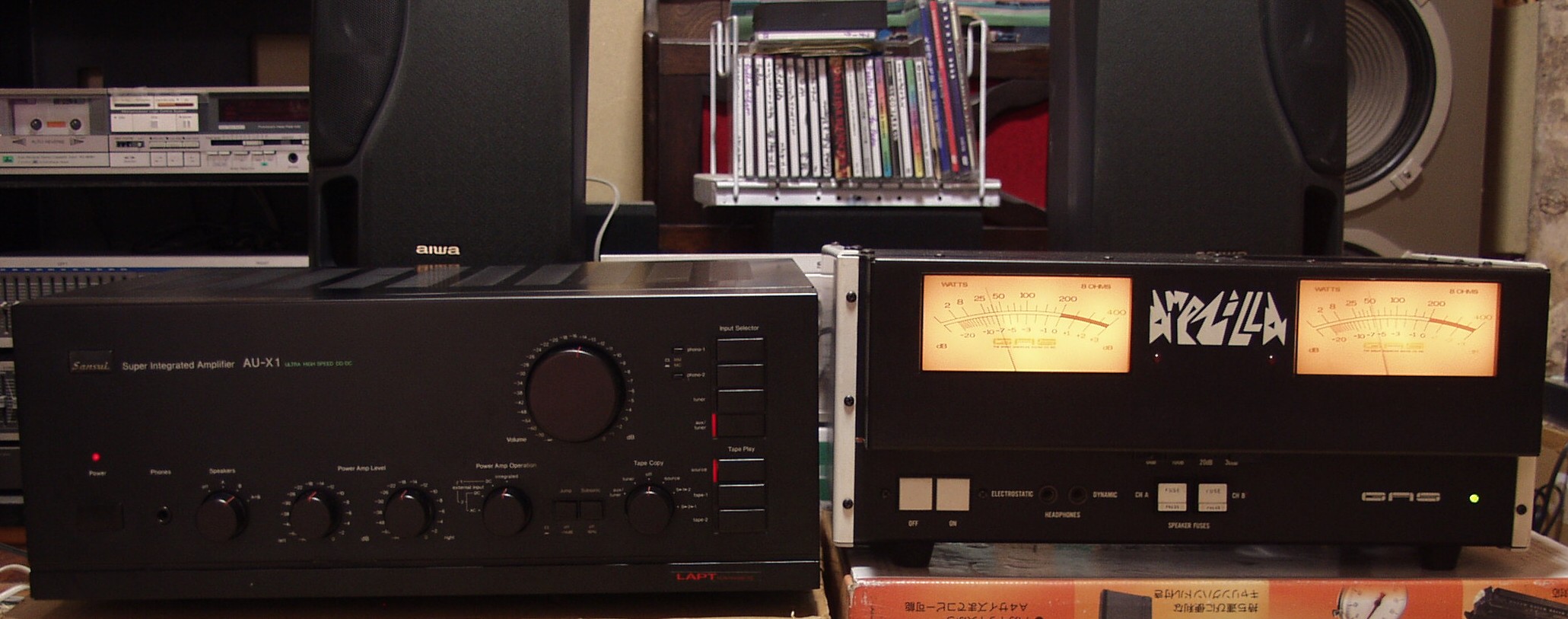

         x1-6-u
