Sansui CA−3000. 3台目 修理記録
平成14年1月20日到着 3月25日完成
  1. 修理前の状況
    片チャンネルの音に
    かなりのビビリがでてきてしまい聴くに耐えません

  2. 原因
     TR(トランジスター)等の劣化

  3. 修理状況
    終段TR(トランジスター)交換
    中段TR(トランジスター)交換
    メインAMPのバランス/バイアス半固定VR交換、13mmΦ高級品。
    メインAMPの初段TR(トランジスター)交換
    フラット/コントロールAMPの初段FET(電界効果トランジスター)交換。
    取り外し、各基板の半田不良を修理します、所謂、半田補正作業。
    各基板の電源電解コンデンサーを増量交換します。

  4. 使用部品
    終段TR(トランジスター)        4個
    中段TR(トランジスター)        2個
    半固定VR                 6個
    TR(トランジスター)           4個
    電解コンデンサー            6個

  5. 修理費  29,000円     通常修理。

1.EQ−AMP基板の修理
2.コントロール基板修理

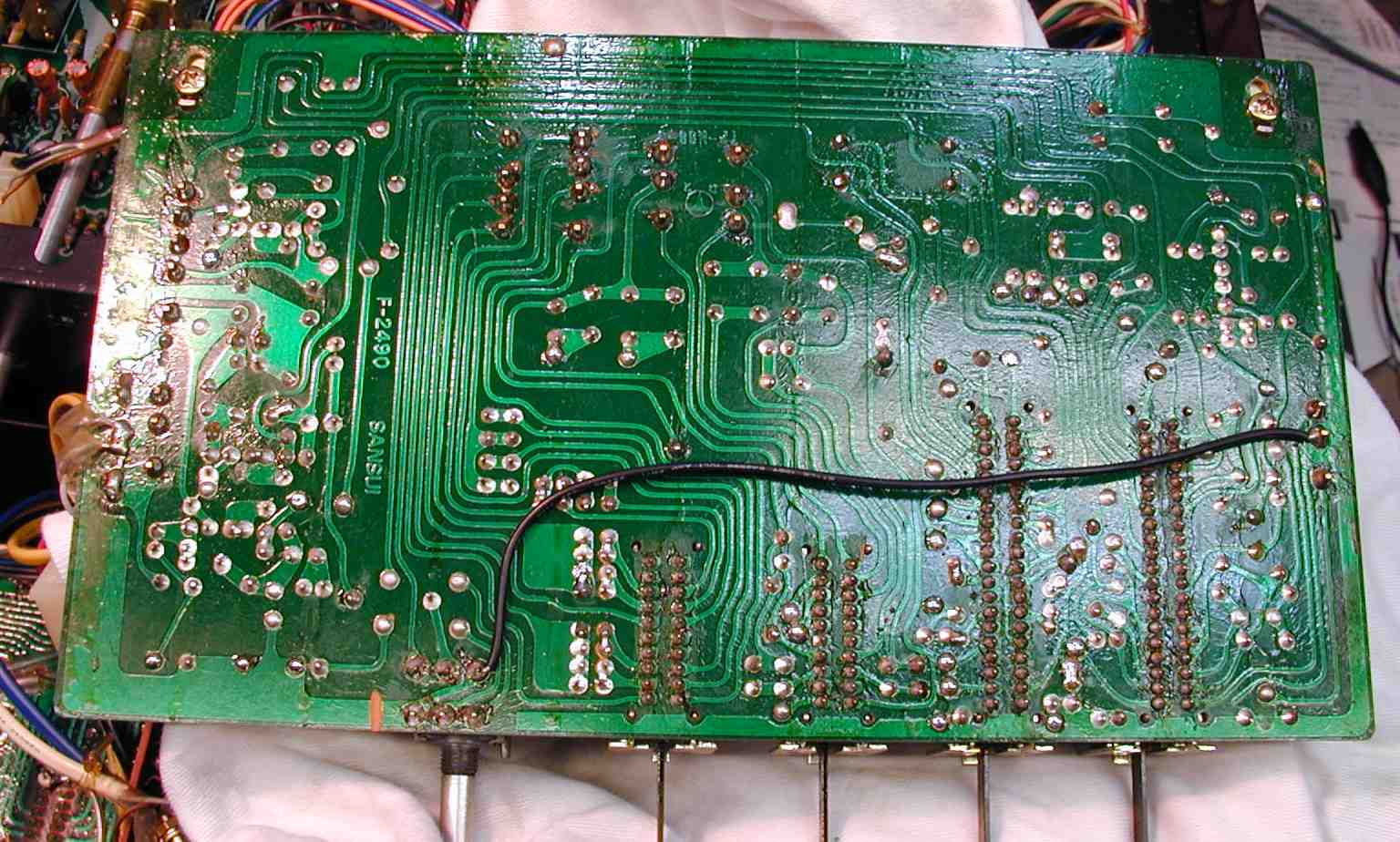

3.コントロール基板半田補正後
4.フラットAMP基板半田補正後

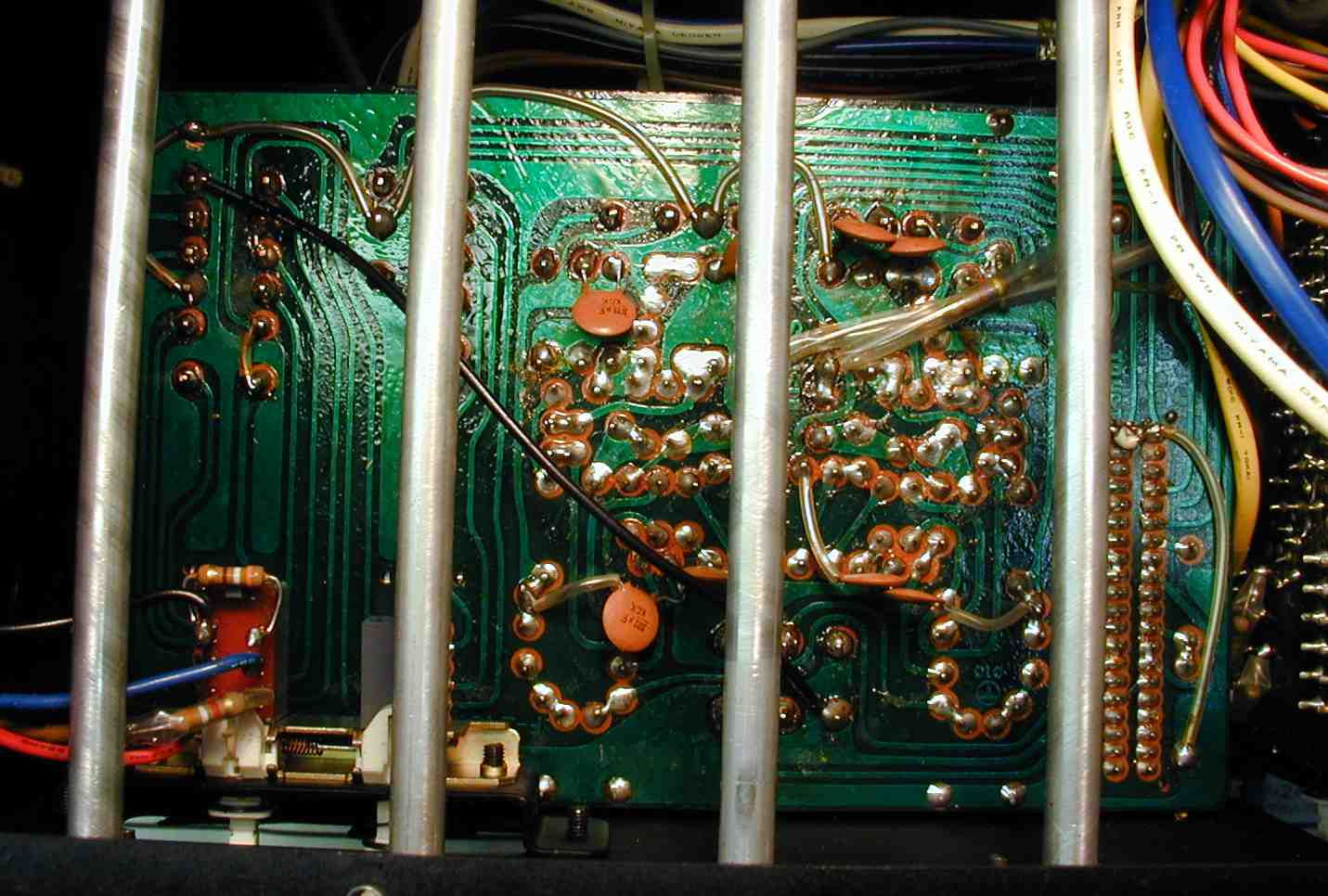

5.メイン基板の半田補正

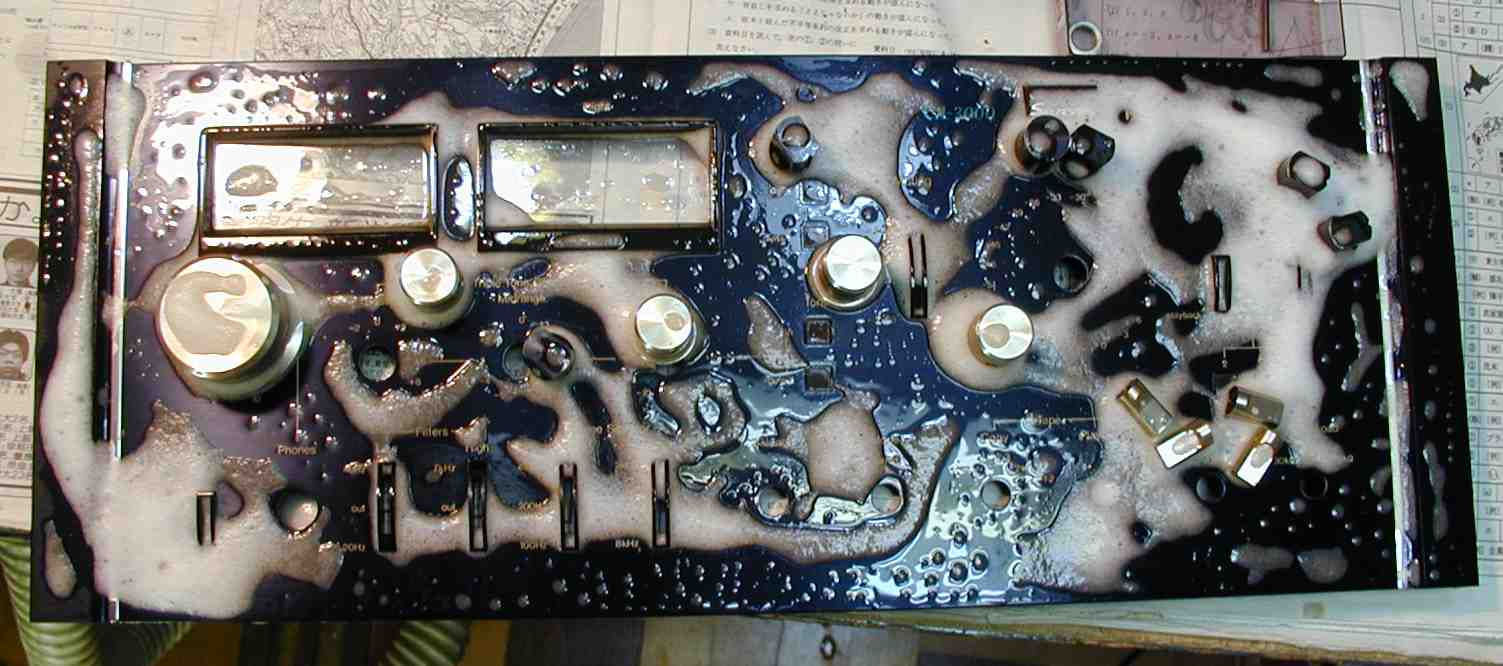

6.パネル清掃

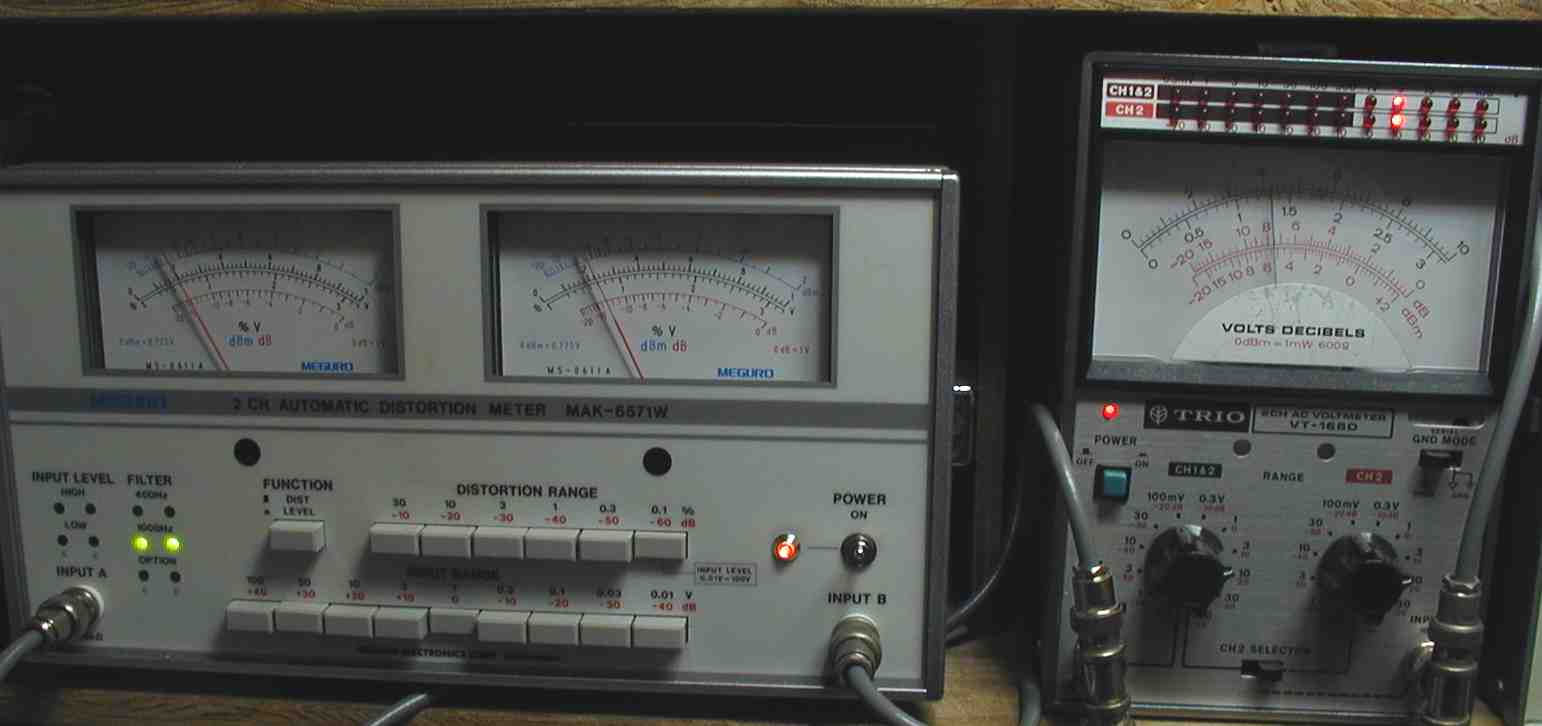

7.AUX入力=1000HZ、150mVに於ける出力、歪み率
  L=左=黒針、R=右=赤針

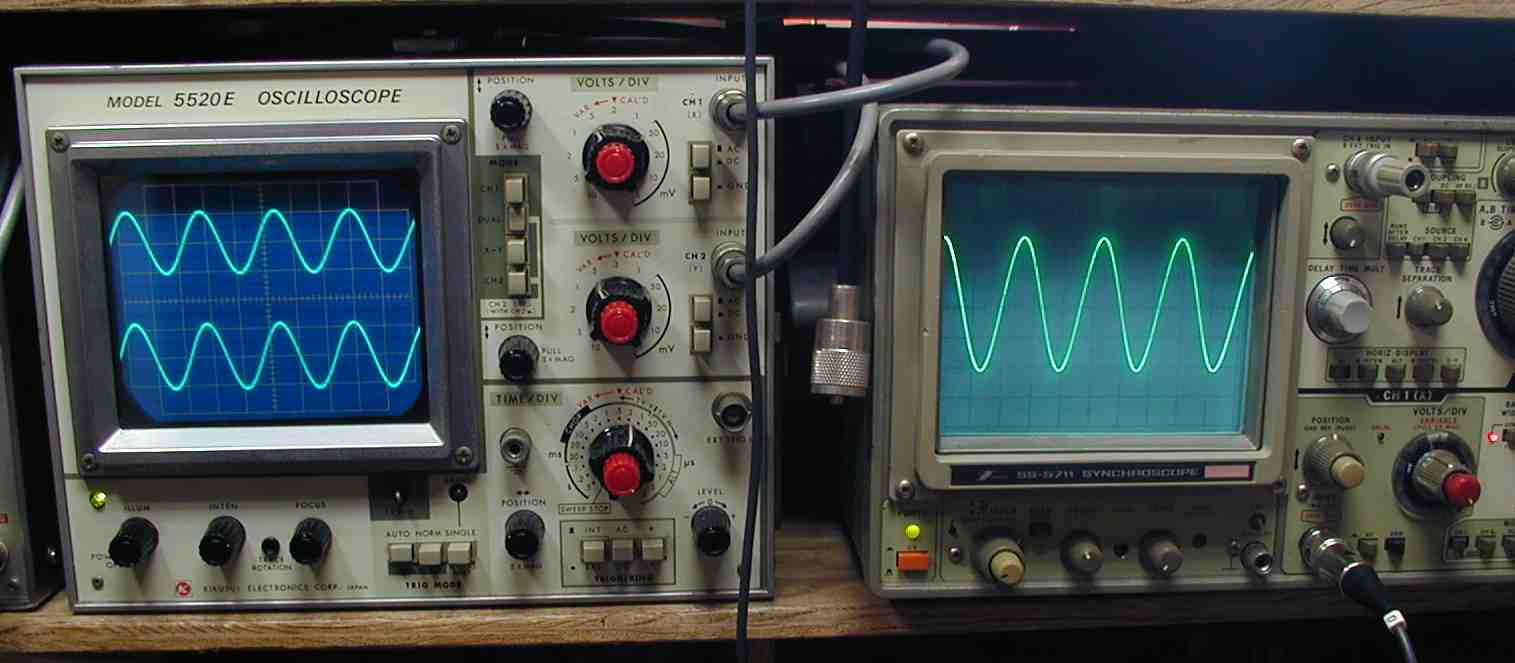

8.AUX入力=1000HZ、150mV波形=右
  出力波形 上=右 、下=左
9.AUX入力=1000HZ、150mVに於ける本体メータ

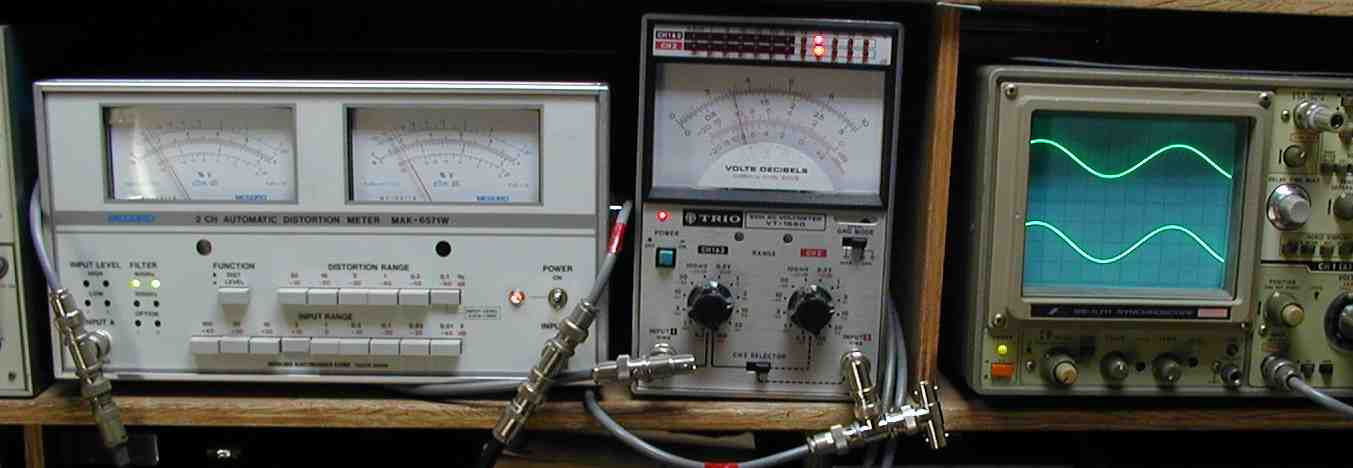

10.フォノ1000HZ、6mV入力に於ける出力、歪み率
  L=左=黒針=下、R=右=赤針=上
11.フォノ1000HZ、6mVに於ける本体メ−タ−
12.フォノ400HZ、6mV入力に於ける出力、歪み率
  L=左=黒針=下、R=右=赤針=上
13.完成、定格出力で駆動中
14. 24時間エージング
