Ｓａｎｓｕｉ　Ｃ−２３０１　修理記録

＜＜ストック品希望有れば修理・販売します＞＞平成１５年５月１０日持込　　　月日完了

A．　修理前の状況 　　電源入らず B．　原因 　　電源トランス１次断線 　　整流ダイオード短絡 Ｃ．　修理状況 　　電源部修理 　　各種リレー交換 　　初段ＦＥＴ交換 　　全電解コンデンサー交換、大型を除く（ミューズ使用） 　　配線手直し、補強 　　各部、半田補正 Ｄ．　使用部品 　　半固定ＶＲ　　　　　　　　　　　　　　　　　　　　　　４個 　　ＦＥＴ　　　　　　　　　　　　　　　　　　　　　　　　　　６個 　　電解コンデンサー　　　　　　　　　　　　　　　　５８個（ミュ−ズ使用） 　　リレー　　　　　　　　　　　　　　　　　　　　　　　　　４個 　　整流ダイオード　　　　　　　　　　　　　　　　　　８個 　　フイルム・コンデンサー　　　　　　　　　　　　　　１４個 　　抵抗 Ｅ．　測定・調整 Ｅ．　修理費（販売価格）　　　　　　　３５０，０００円　　　　＜＜オーバーホール修理＞＞

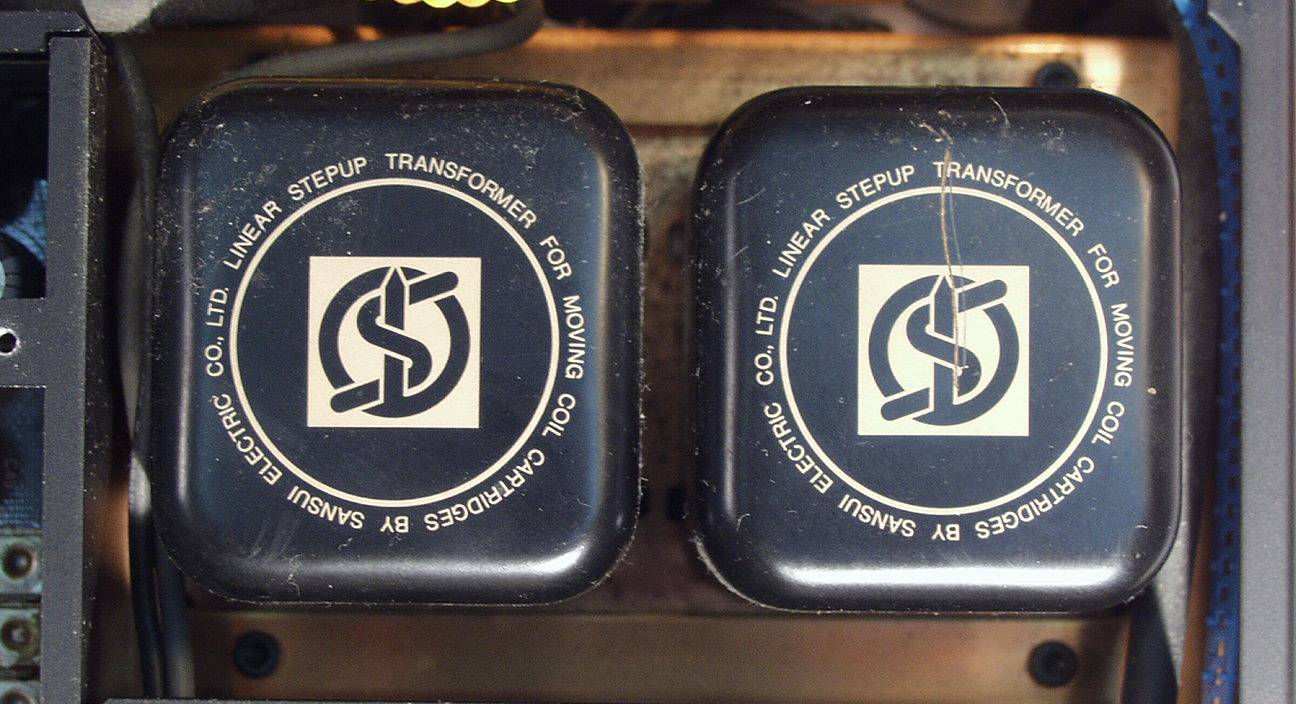

A．　修理前の状況 Ａ−１．　修理前　巨大なＭＣトランス

Ａ−２．　断線した電源トランス

Ｃ．　修理状況 Ｃ−１Ａ．　修理前　下電源

Ｃ−１Ｂ．　修理後　下電源　整流ダイオード４個、電解コンデンサー個１０、抵抗２個、フイルムコンデンサー２個交換

Ｃ−１Ｃ．　修理前　下電源裏

Ｃ−１Ｄ．　修理（半田補正）後　　下電源裏　全ての半田をやり直す

Ｃ−１Ｅ．　修理前　上電源

Ｃ−１Ｆ．　修理後　上電源　整流ダイオード４個、電解コンデンサ−個１０、抵抗２個、フイルムコンデンサー２個交換

Ｃ−１Ｇ．　修理前　上電源裏

Ｃ−１Ｈ．　修理（半田補正）後　　上電源裏　全ての半田をやり直す

Ｃ−２Ａ．　修理前　下コントロール・バランスＡＭＰ

Ｃ−２Ｂ．　修理後　下コントロ−ル・バランスＡＭＰ 　　　　　　　　　　　　初段ＦＥＴ１個、半固定ＶＲ２個、電解コンデンサ−１３個、リレー１個、フイルムコンデンサー２個交換

Ｃ−２Ｃ．　修理前　下コントロ−ル・バランスＡＭＰ　裏

Ｃ−２Ｄ．　修理（半田補正）後　下コントロ−ル・バランスＡＭＰ　裏　　全ての半田をやり直す

Ｃ−２Ｅ．　修理前　上コントロ−ル・バランスＡＭＰ

Ｃ−２Ｆ．　修理後　上コントロ−ル・バランスＡＭＰ 　　　　　　　　　　　　初段ＦＥＴ１個、半固定ＶＲ２個、電解コンデンサ−１３個、リレー１個、フイルムコンデンサー２個交換

Ｃ−２Ｇ．　修理前　上コントロ−ル・バランスＡＭＰ　裏

Ｃ−２Ｈ．　修理（半田補正）後　上コントロ−ル・バランスＡＭＰ　裏　全ての半田をやり直す

Ｃ−３Ａ．　修理前　下ＥＱ−ＡＭＰ

Ｃ−３Ｂ．　修理後　下ＥＱ−ＡＭＰ 　　　　　　　　　　　　初段ＦＥＴ１個、電解コンデンサ−７個、リレー１個、フイルムコンデンサー３個交換

Ｃ−３Ｃ．　修理前　下ＥＱ−ＡＭＰ　裏

Ｃ−３Ｄ．　修理（半田補正）後　下ＥＱ−ＡＭＰ　裏

Ｃ−３Ｅ．　修理前　上ＥＱ−ＡＭＰ

Ｃ−３Ｆ．　修理後　上ＥＱ−ＡＭＰ 　　　　　　　　　　　初段ＦＥＴ１個、電解コンデンサ−７個、リレー１個、フイルムコンデンサー３個交換

Ｃ−３Ｇ．　修理前　上ＥＱ−ＡＭＰ　裏

Ｃ−３Ｈ．　修理（半田補正）後　上ＥＱ−ＡＭＰ　裏

Ｃ−４Ａ．　修理前　コントロール整流基板

Ｃ−４Ｂ．　修理後　コントロール整流基板　　電解コンデンサ−４個交換

Ｃ−４Ｃ．　修理前　コントロール整流基板　裏

Ｃ−４Ｄ．　修理（半田補正）後　コントロール整流基板　裏

Ｃ−５．　パネル清掃

Ｃ−７Ａ．　修理前　上から

Ｃ−７Ｂ．　修理後　上から

Ｃ−７Ｃ．　修理前　下から

Ｃ−７Ｄ．　修理後　下から

Ｃ−８．　修理後　交換部品

Ｅ．　測定・調整 Ｅ−１．　出力／歪み率測定・調整

Ｅ−２Ａ．　出力＝２Ｖ　　歪み率０．０５％　ａｔ＝１０００ＨＺ　ＡＵＸ端子入力

Ｅ−２Ｂ．　出力＝２Ｖ　歪み率０．０５％　ａｔ＝４００ＨＺ　ＡＵＸ端子入力

Ｅ−４．　　２４時間エージング。
