Ｓａｎｓｕｉ　ＡＵ−１１１　修理記録
平成１４年２月２２日到着　　　３月５日完成
  1. 修理前の状況
    アンプは初期の状態で、コンデンサーのたれ後があり、スイッチやつまみにガリがあります。得にバランスのつまみの様子が悪く、前オーナーが交換の為、回線を切断し て、そのまま購入しました。適当に付け直しましたがたまに右チャンネルがならなく なります。
    あと、一番の問題は次のとおりです。
    しばらく鳴らしておくと３０分〜１時間の間にフューズが飛びます。フューズが飛ぶ 直前に１つの出力管が真っ赤になります（いつも右チヤンネルのものです。）
    片チャンネルの音にかなりのビビリがでてきてしまい聴くに耐えません。

  2. 原因
    　結合コンデンサーの劣化

  3. 修理状況
    終段６Ｌ６の結合オイルコンデンサー交換
    １２ＡＸ７の結合コンデンサー交換
    バランスＶＲ交換

  4. 使用部品
    オイルコンデンサー　　　　　　　　４個
    ペーパーコンデンサー　　　　　　２個
    バランスＶＲ

  5. 修理費　　２４，０００円　　　　　　　＜＜通常修理＞＞

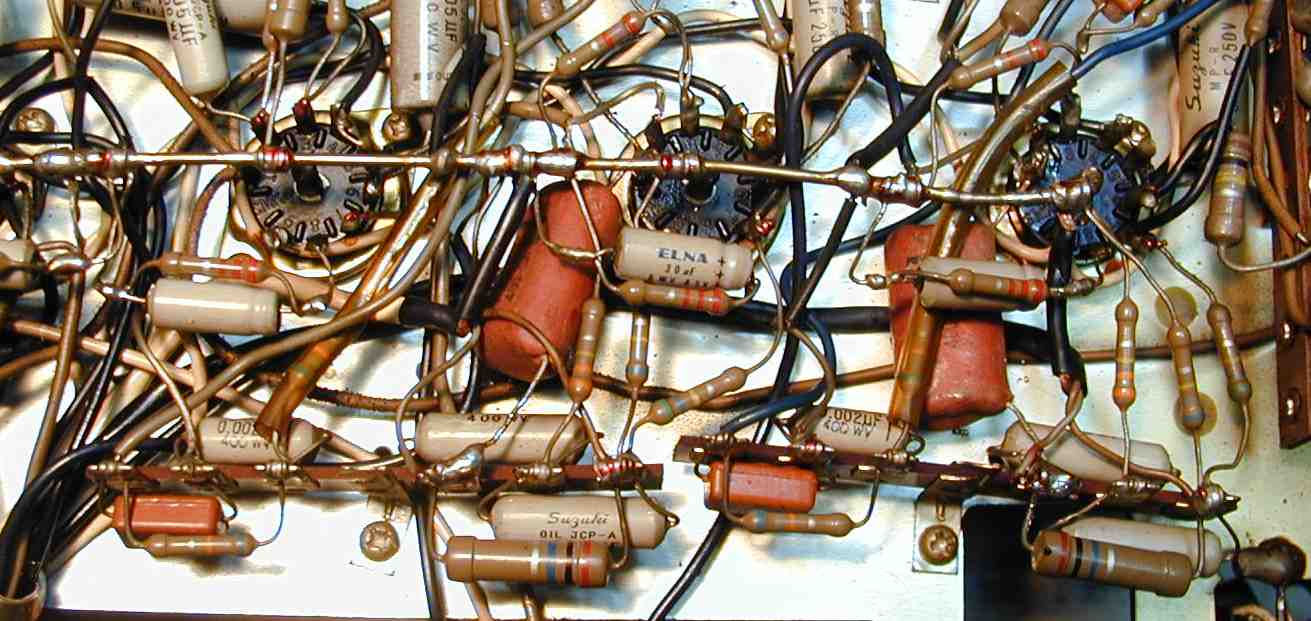

１．６Ｌ６のグリッドの結合コンデンサー交換
　　上の白いのが交換前、下の黒いのが交換後、共にオイルコンデンサー
２．オイルコンが液漏れして容量抜け下ので交換
　　真ん中の赤い大きいコンデンサーが交換した物

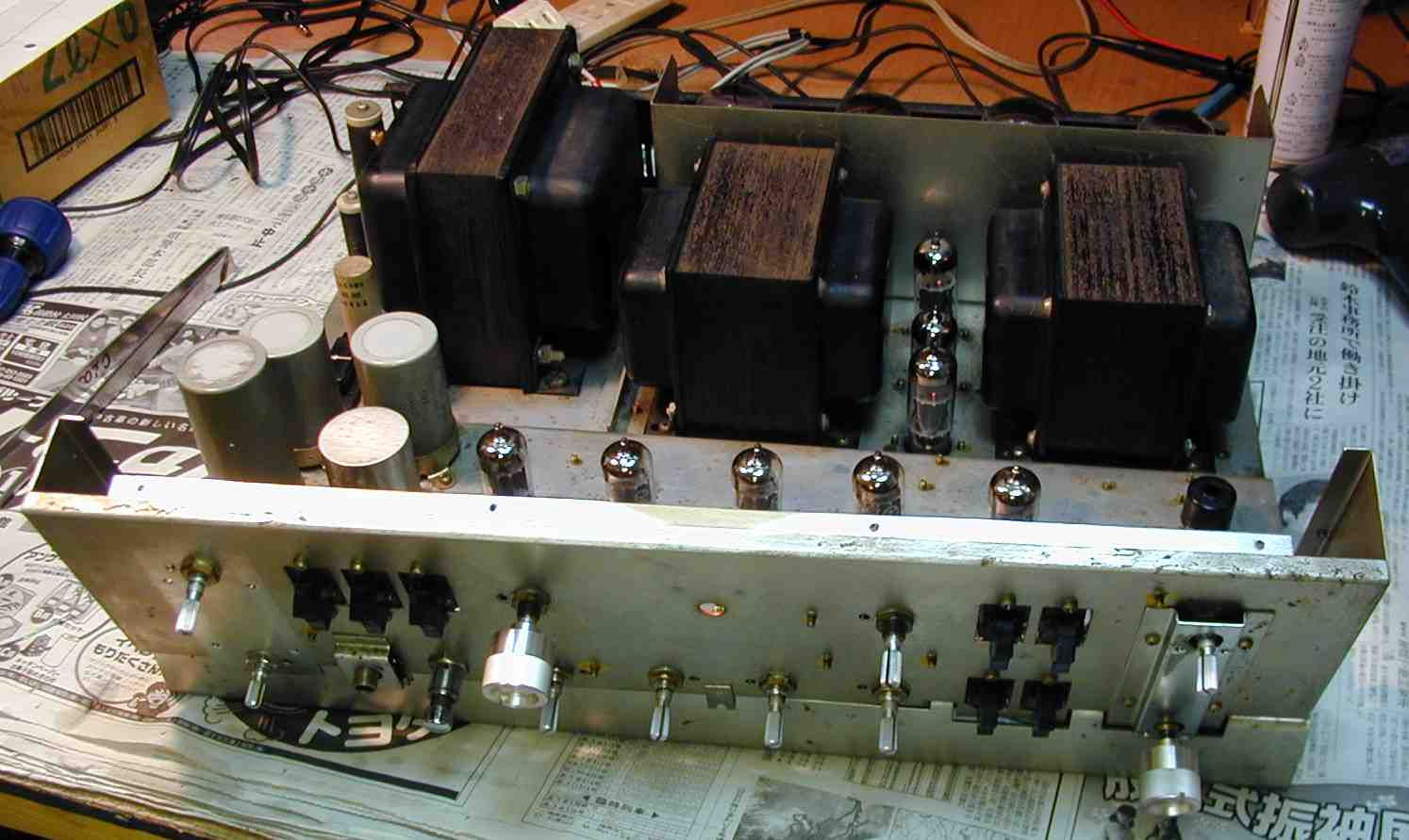

３．バランスＶＲを交換するのでパネルを取る

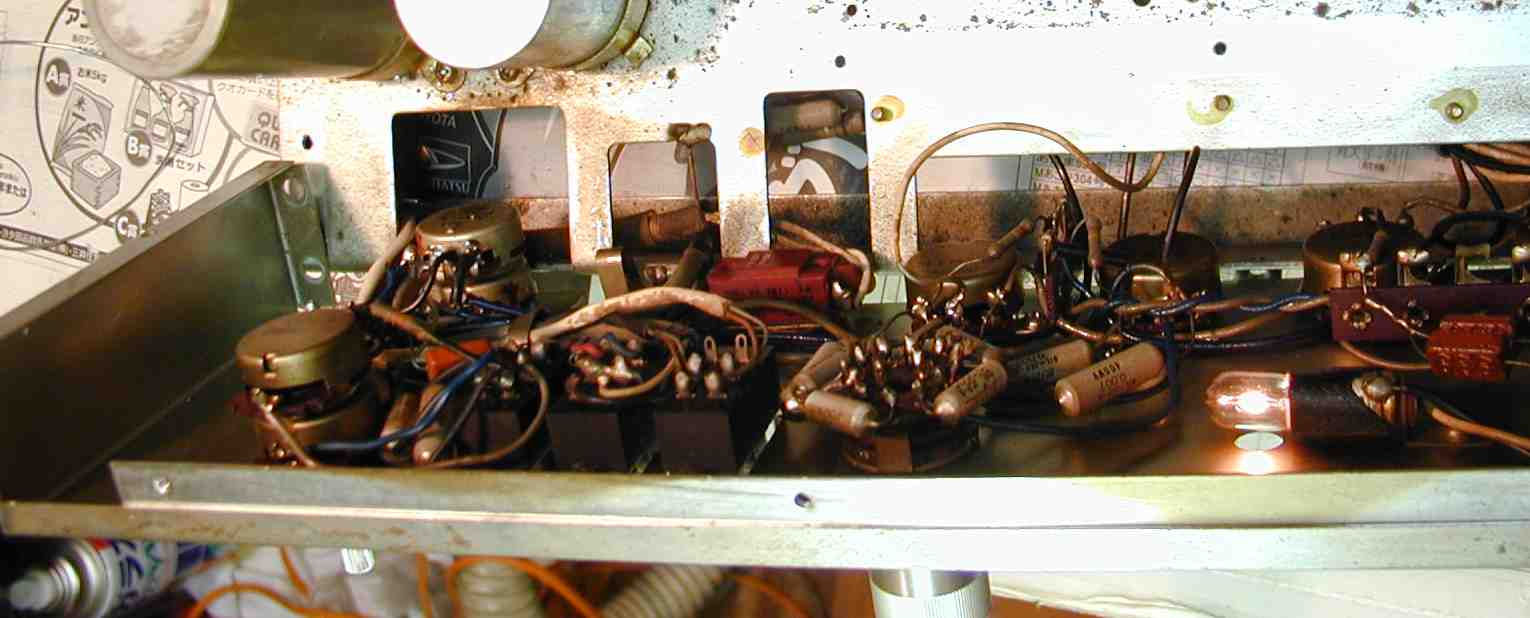

４．バランスＶＲの交換

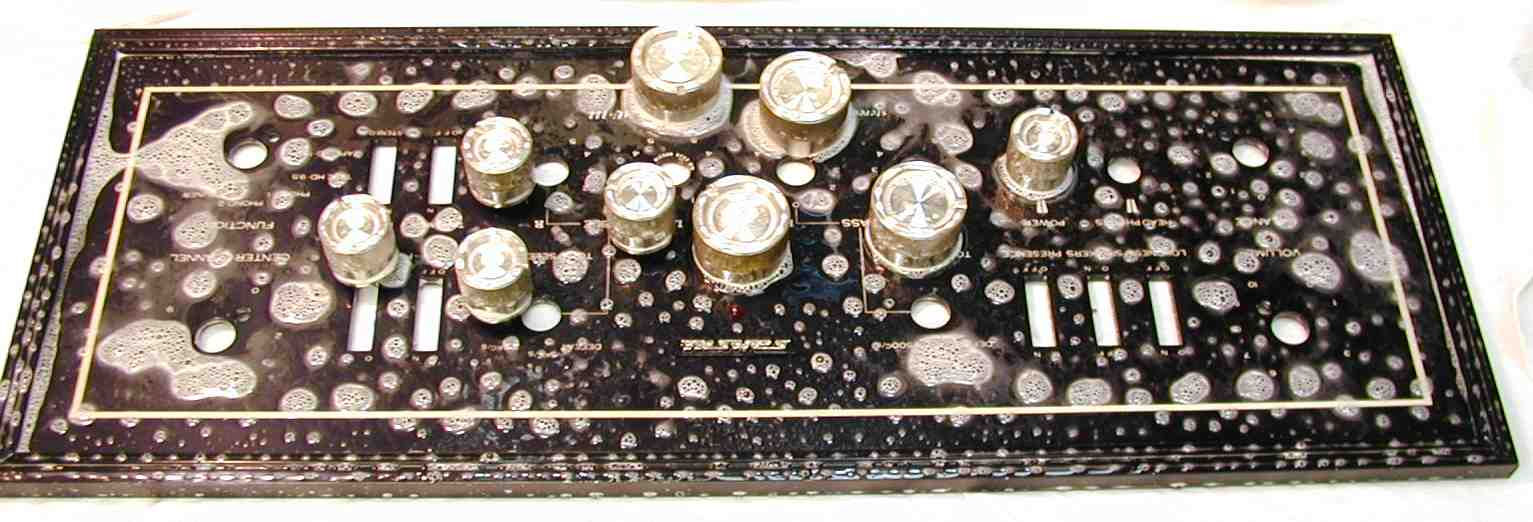

５．パネルを外したので、ツマミと一緒に洗浄

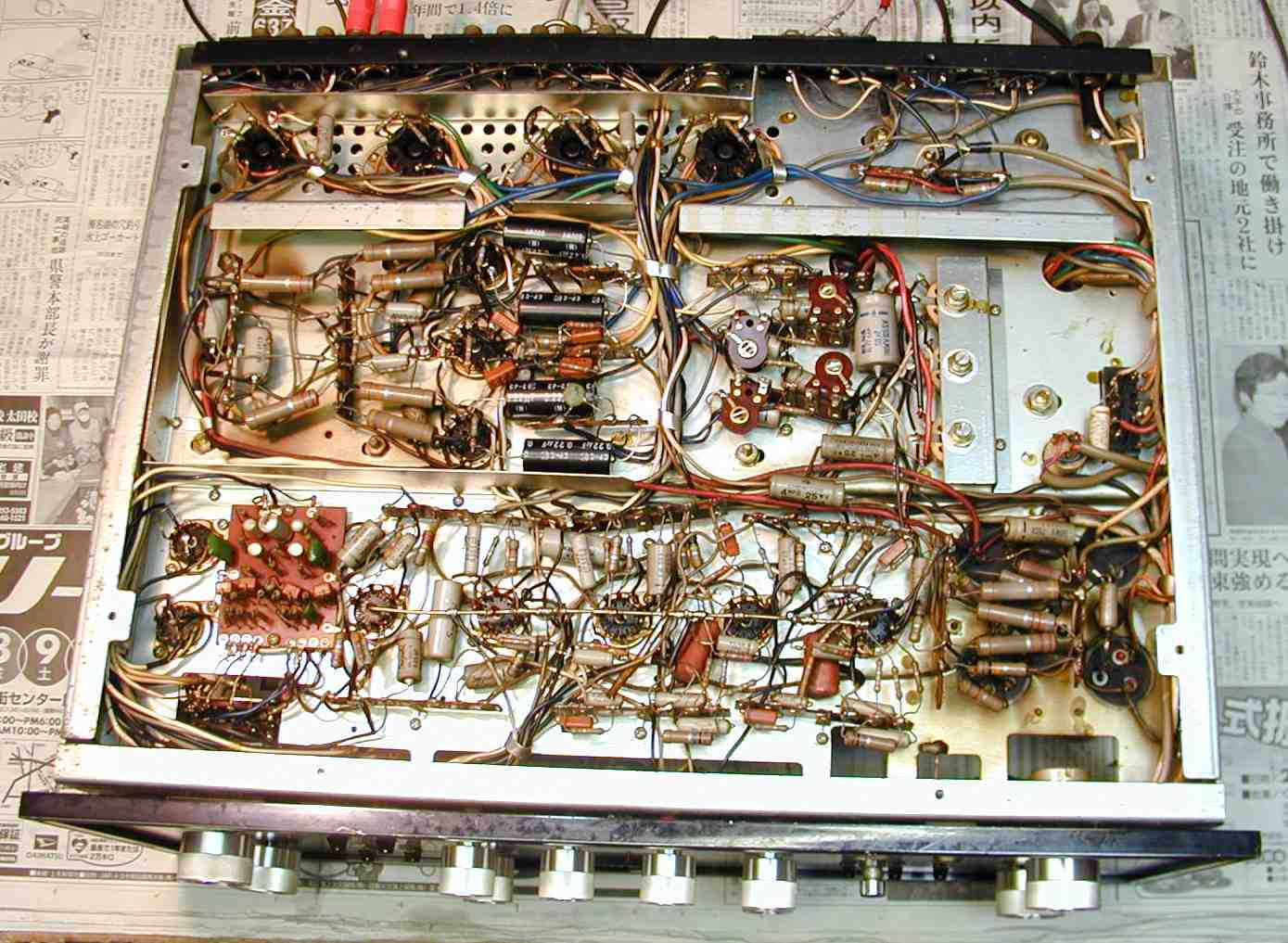

６．修理完了、下から見る

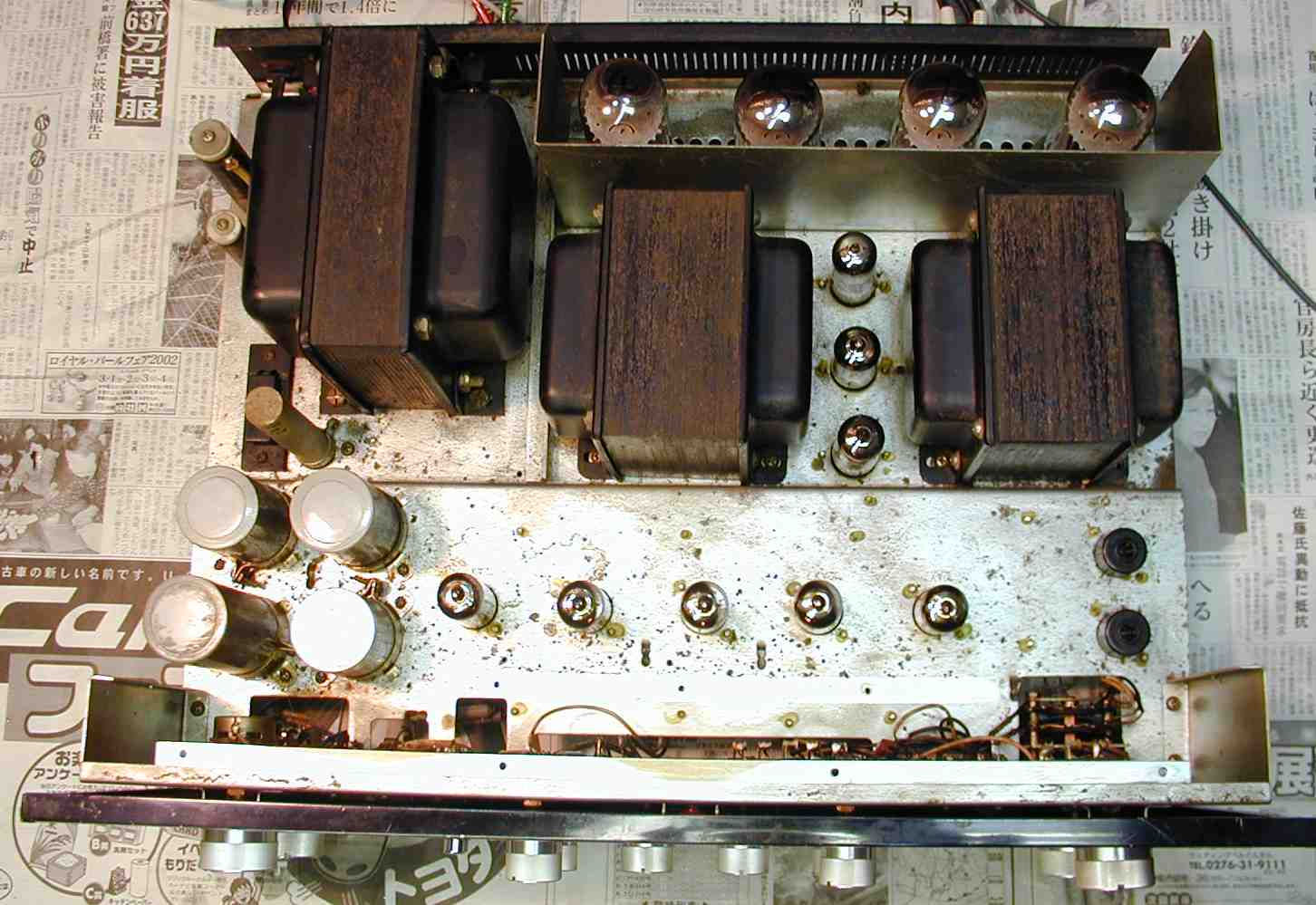

７．修理完了、上から見る

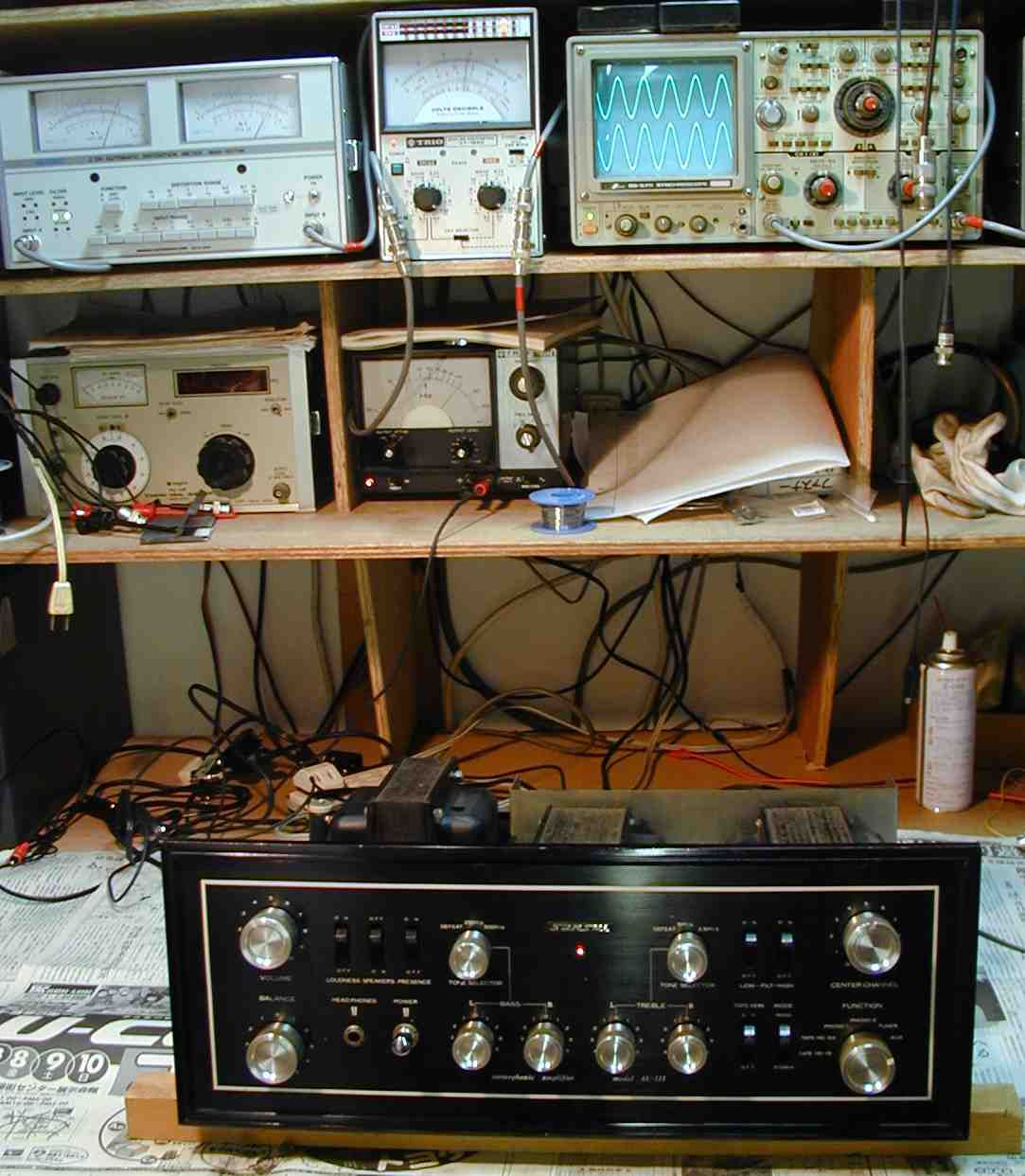

８．出力／歪み率測定・調整

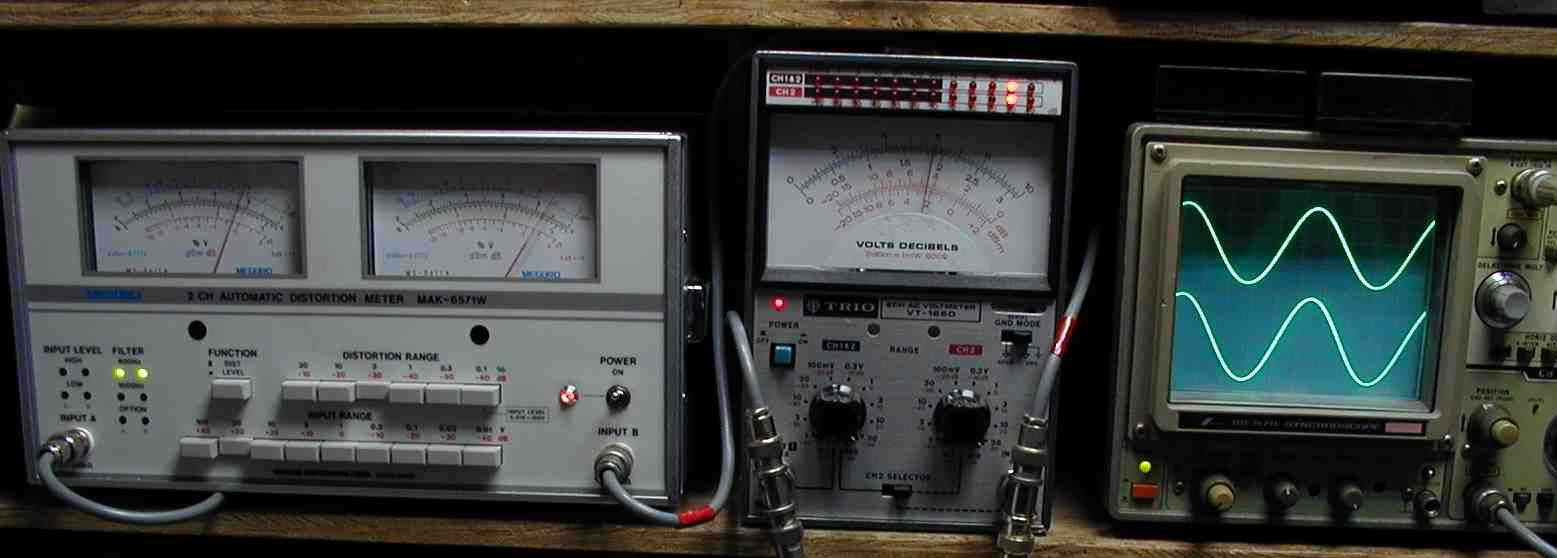

９．出力／歪み率測定・調整　　１９Ｖ＝４５Ｗ　歪み率２．８％　ａｔ＝１０００ＨＺ

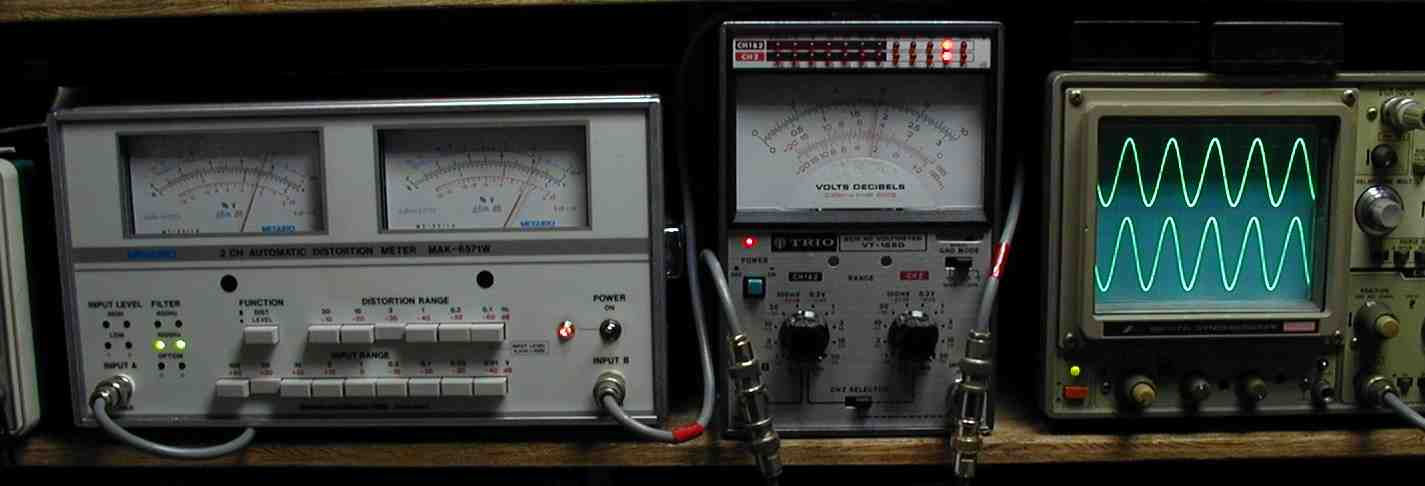

１０．出力／歪み率測定・調整　　１９Ｖ＝４５Ｗ　歪み率２．９％　ａｔ＝４００ＨＺ

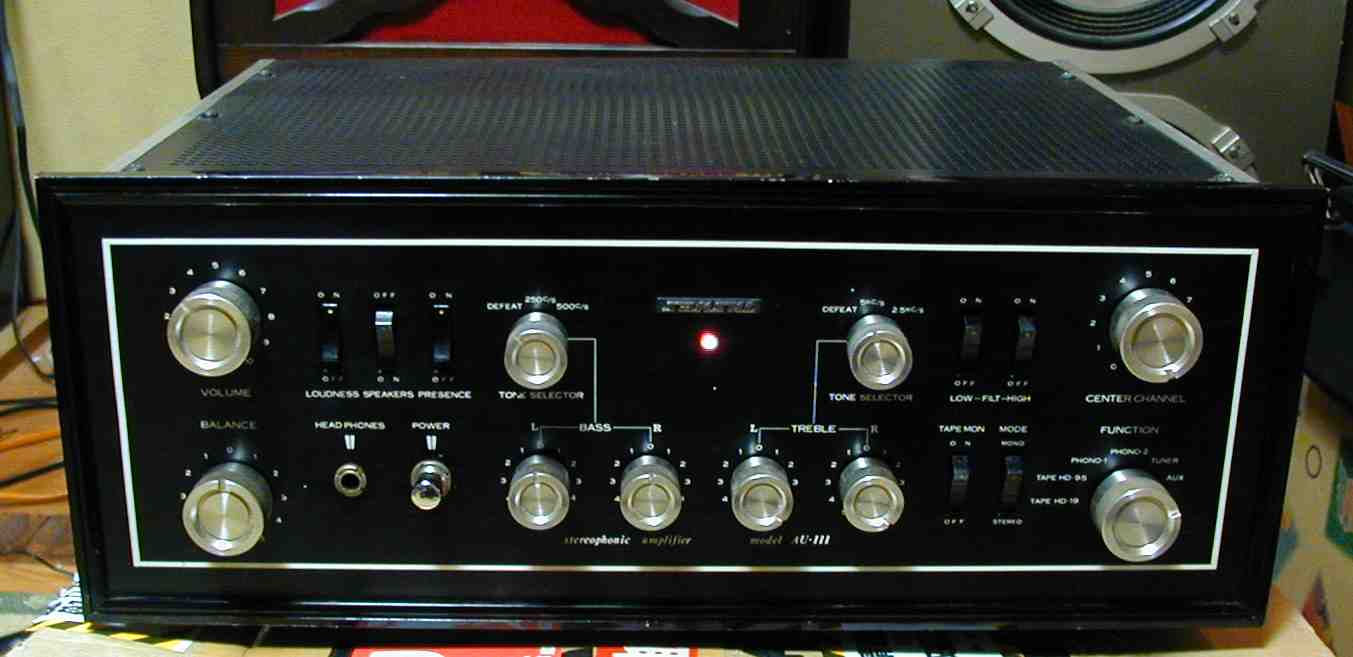

１１．　２４時間エージング
