Sansui AU−777D. 2台目 修理記録
平成15年4月16日  4月18日完成
  • A. 修理前の状況
      左チャンネル パワーが出ません。後部TR(トランジスター) 、カバーを取り付ける際にコンセントを抜き忘れショートさせました 。   レコードは、もう聞きません

  • B. 原因
      終段TR(トランジスター)焼損

  • C. 修理状況
      調整用半固定VR交換
      終段TR(トランジスター)交換
      初段TR交換
      配線手直し、補強
      各部、半田補正
      電解コンデンサー交換

  • D. 使用部品
      半固定VR                             5個
      終段TR                                4個
      TR(トランジスター)                       10個
      電解コンデンサー                        52個
      フイルムコンデンサー                      6個
      ブロック電解コンデンサー                    6個

  • E. 測定・調整

  • F. 修理費       38,000円    通常修理。

A. 修理前の状況
A−1. 修理前 上から見る
A−2. 修理前 下から見る
A−3. 修理前 コントロール部
C. 修理状況

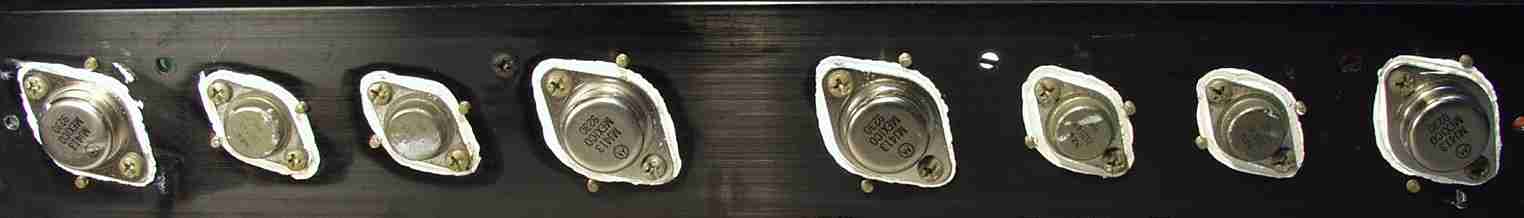

C−1A. 修理前 上から見る。 大=終段トランジスター、 中=ドライブ・トランジスター
           熱でシリコングリスが流れ出し殆ど無い

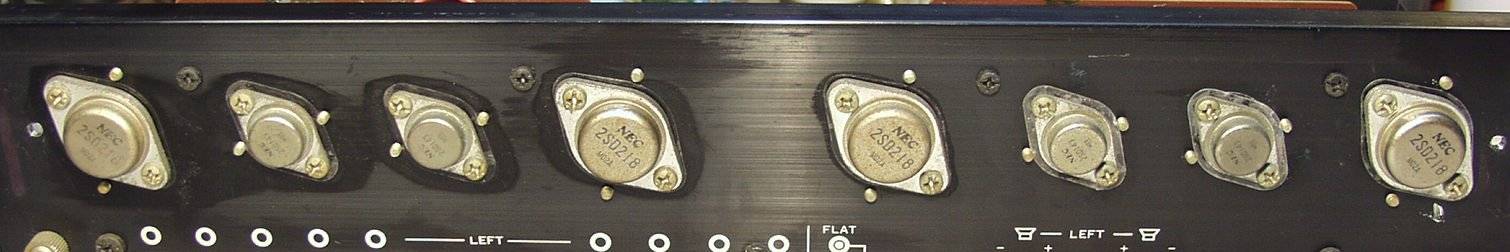

C−1B. 修理後 大=終段トランジスター 中=ドライブ・トランジスター

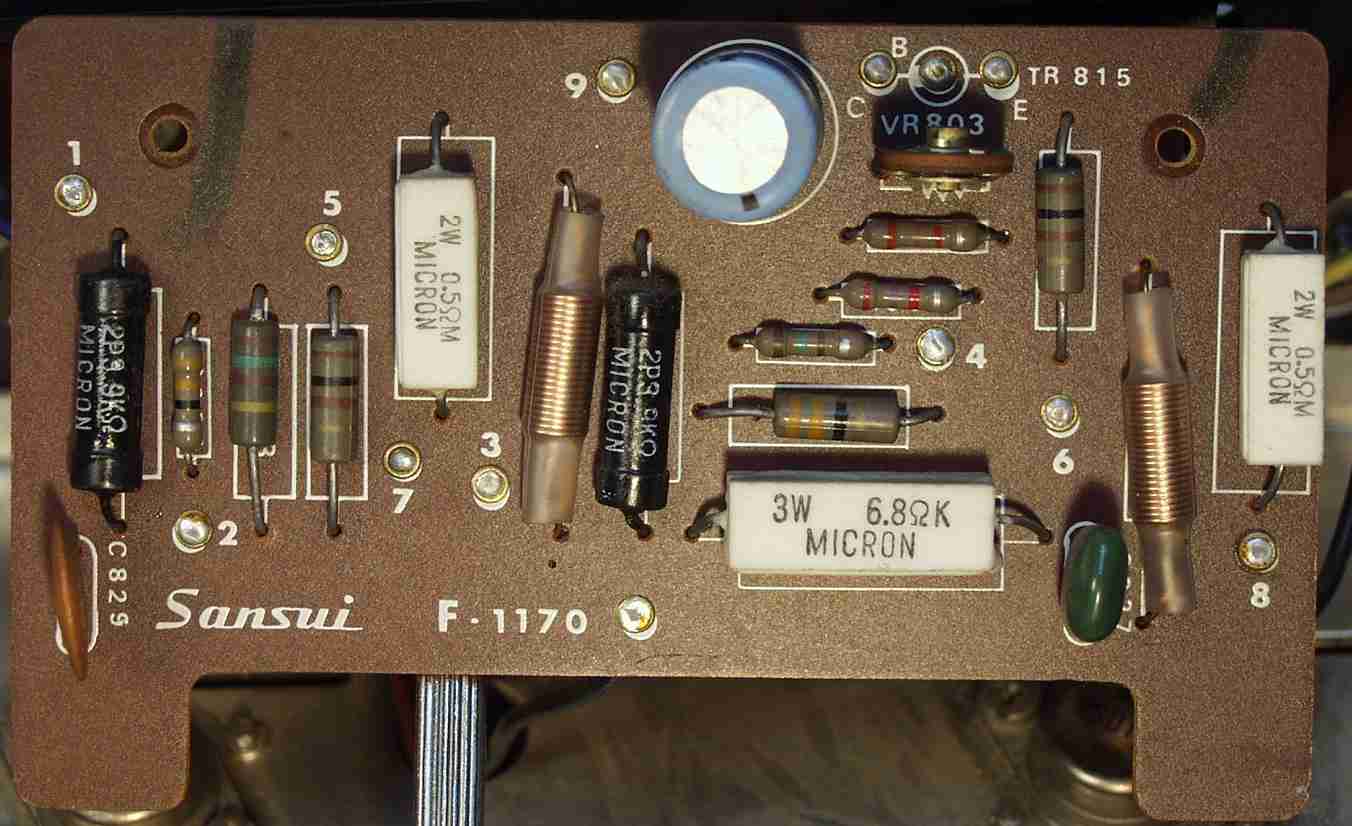

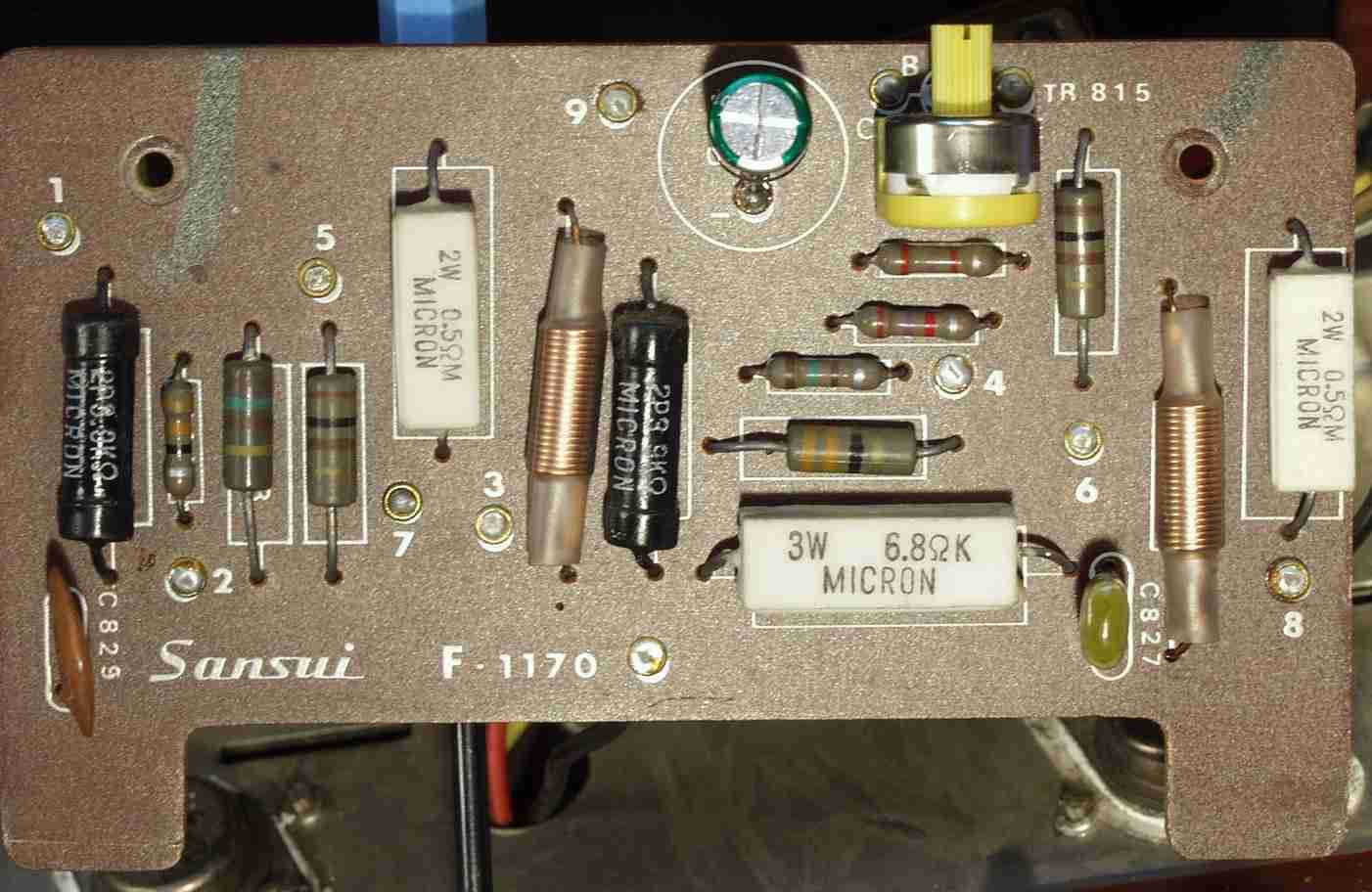

C−2A. 修理前 右終段基板
C−2B. 修理後 右終段基板 半固定VR 電解コンデンサー フイルムコンデンサー交換
C−2C. 修理前 左終段基板
C−2D. 修理後 左終段基板 半固定VR 電解コンデンサー フイルムコンデンサー交換
C−3A. 修理前 ドライブ基板
C−3B. 修理後 ドライブ基板 半固定VR2個 電解コンデンサー13個 TR(トランジスター)4個交換

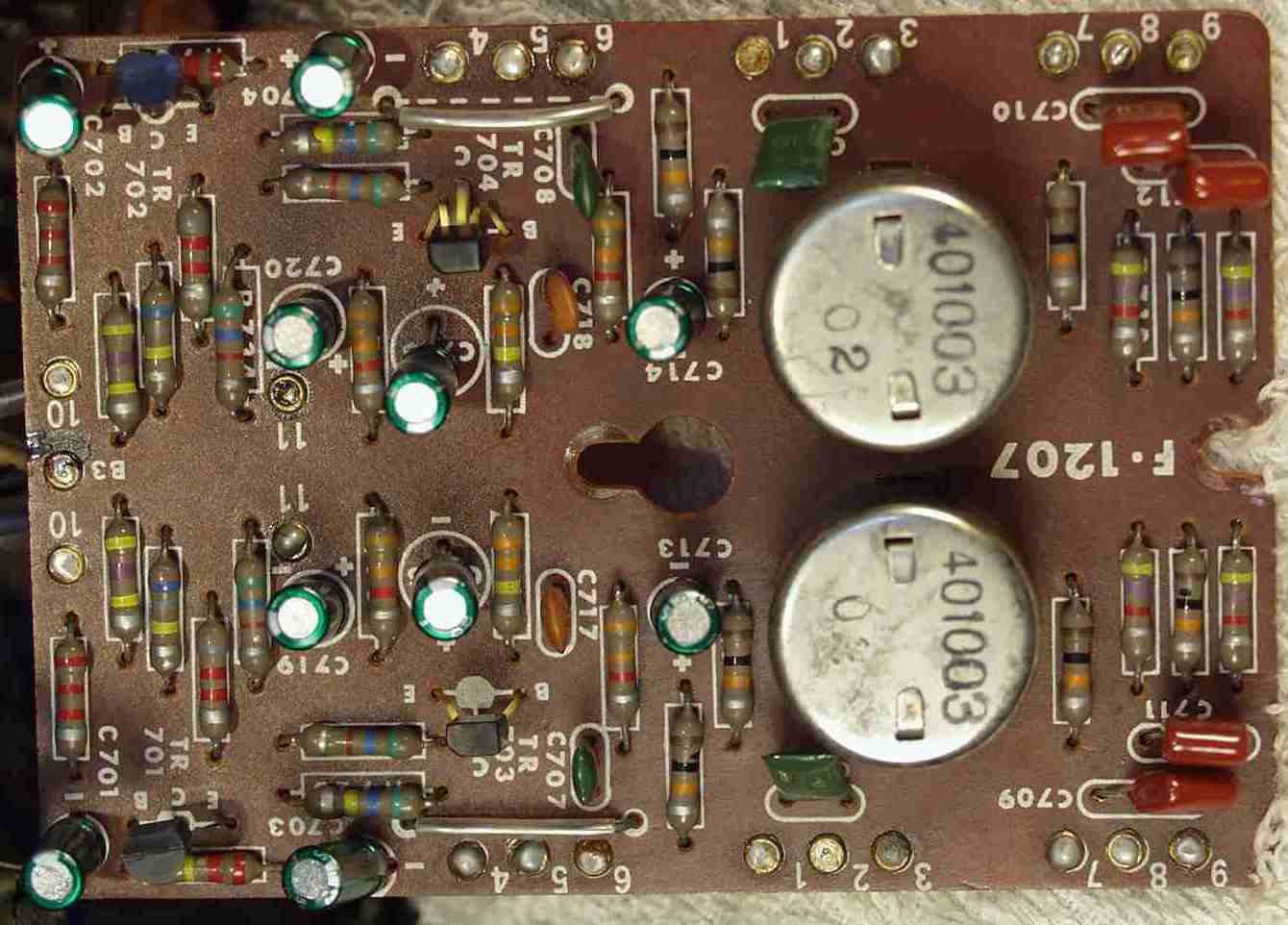

C−4A. 修理前 コントロール基板
C−4B. 修理後 コントロール基板 電解コンデンサー10個 フイルムコンデンサー4個 TR(トランジスター)2個交換

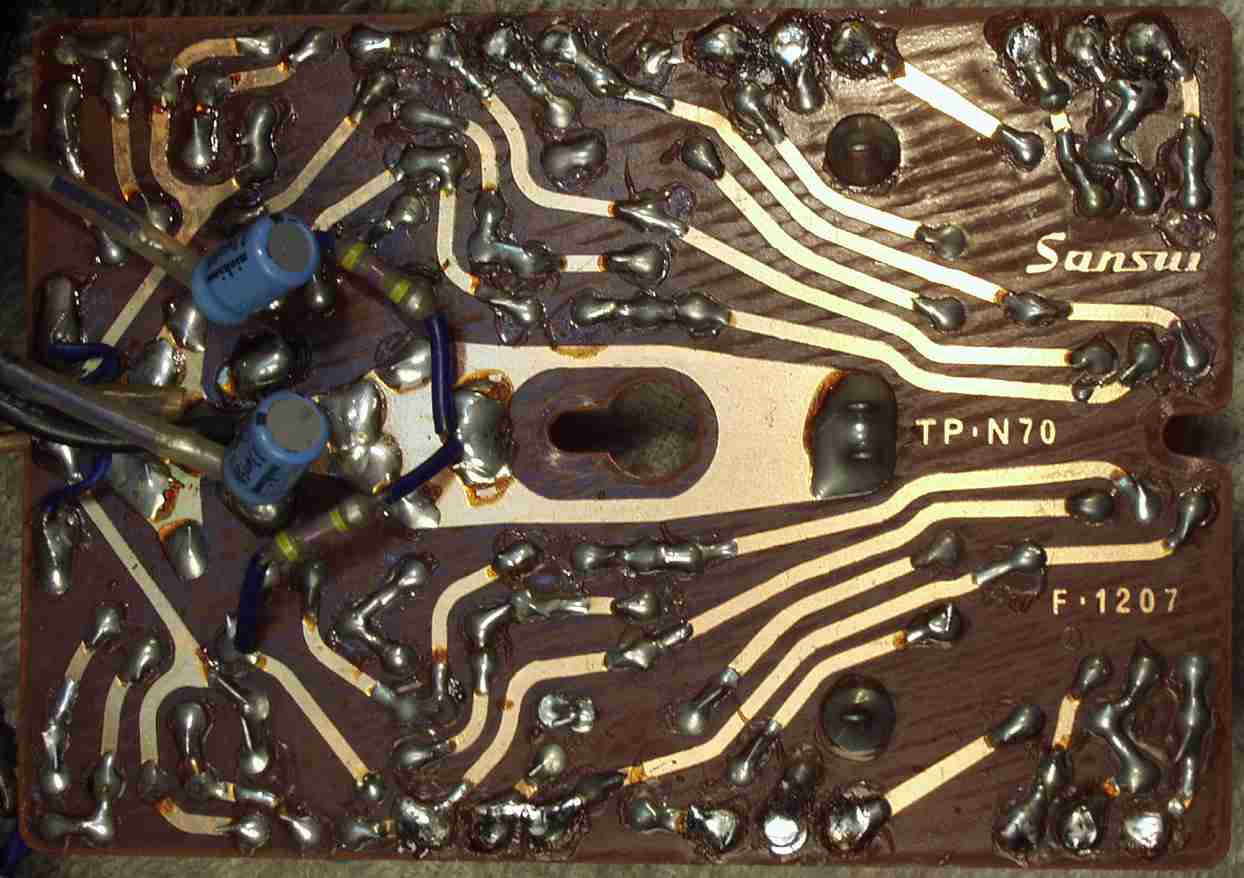

C−4C. 修理前 コントロール基板裏

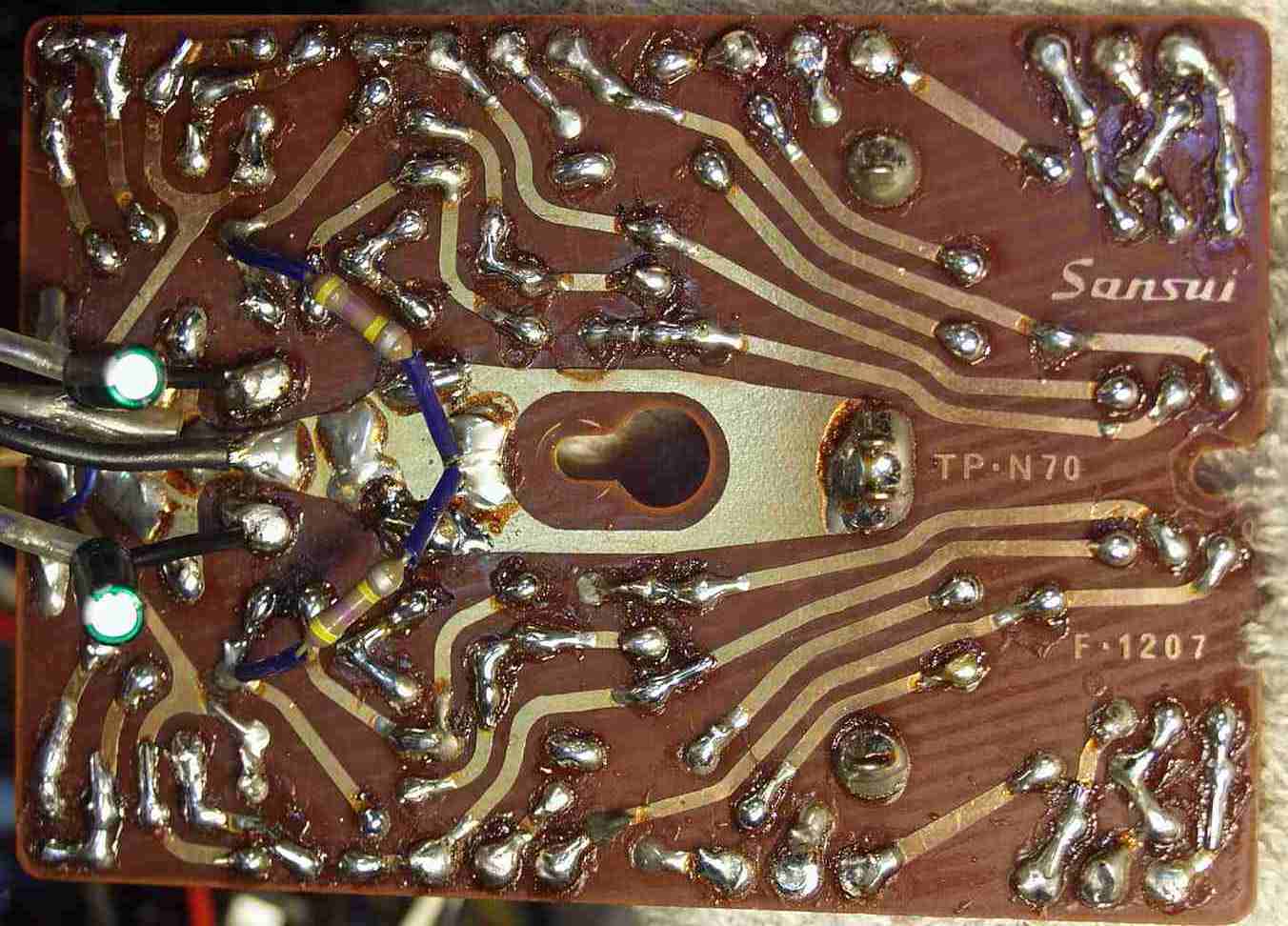

C−4D. 修理後 コントロール基板裏 電解コンデンサー2個交換
C−5A. 修理前 EQ−AMP
C−5B. 修理後 EQ−AMP 電解コンデンサー21個 フイルムコンデンサー2個 TR(トランジスター)4個交換

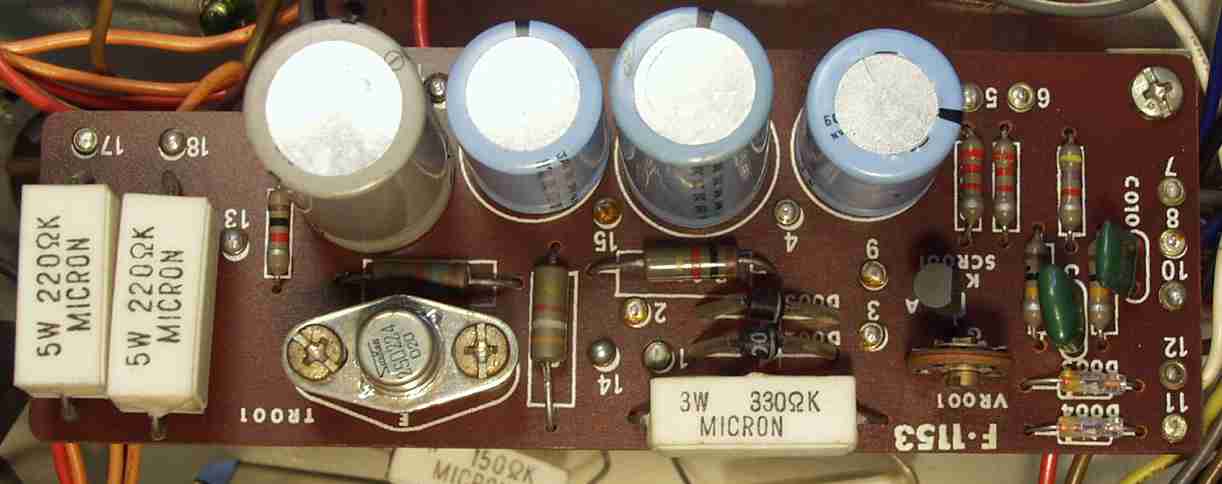

C−6A. 修理前 プロテクト基板
C−6B. 修理後 プロテクト基板 半固定VR 電解コンデンサー4個交換

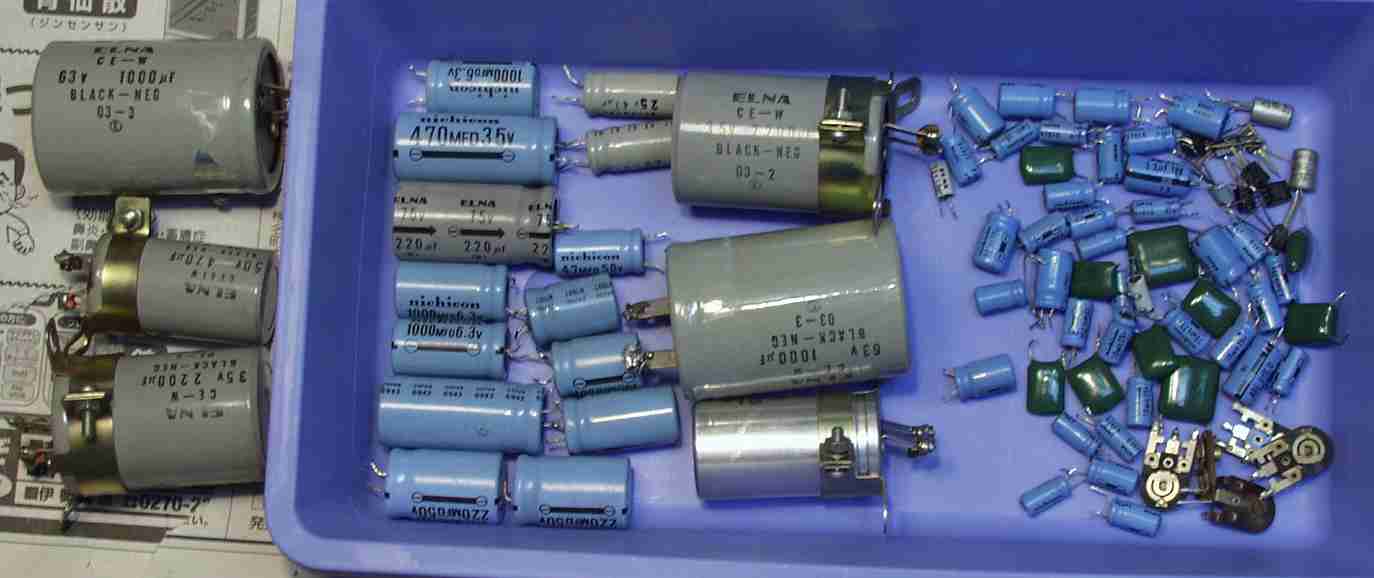

C−7. 交換部品
C−8A. 修理後 上から
C−8B. 修理後 下から
E. 測定・調整
E−1. 出力/歪み率測定・調整

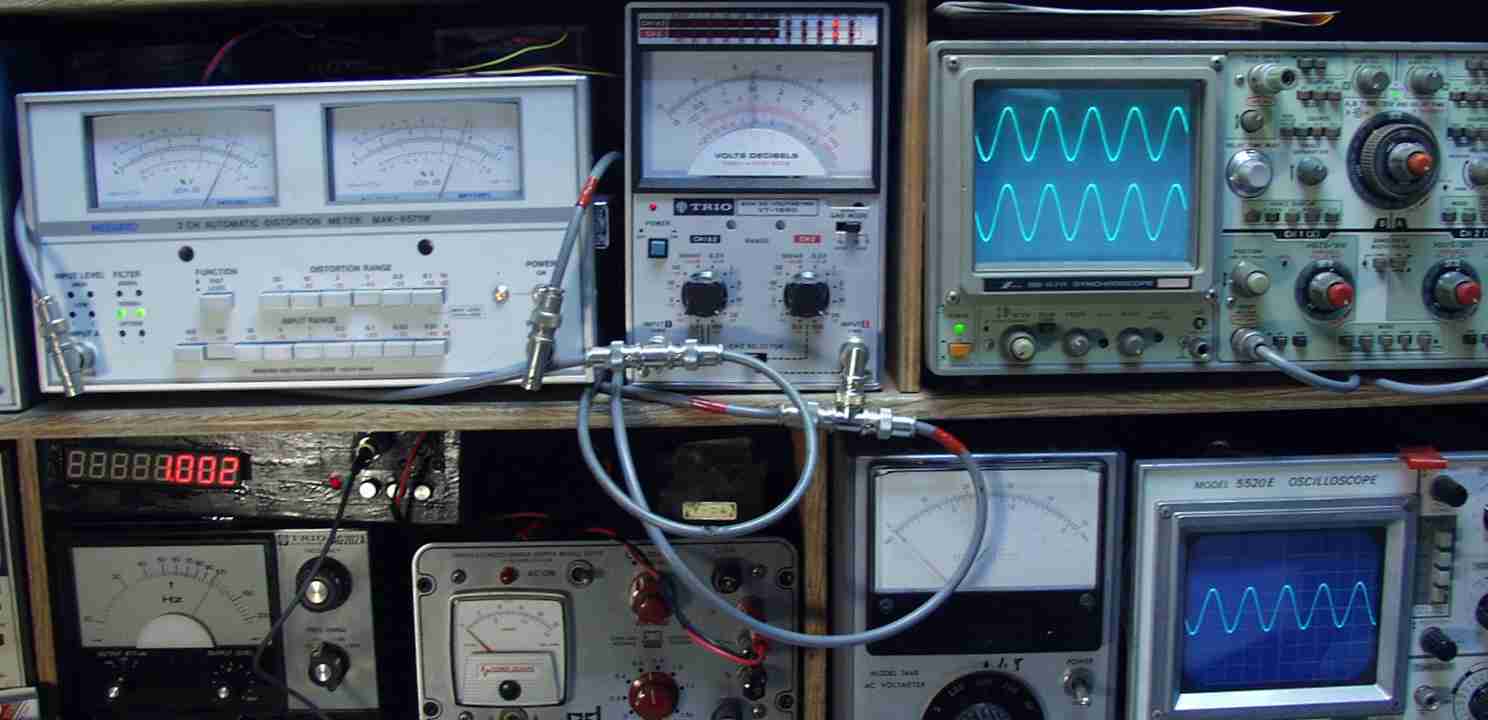

E−2A. 出力/歪み率測定・調整  出力=15V=28W 歪み率0.7% at=1000HZ AUX端子入力
E−2B. 出力/歪み率測定・調整  出力=15V=28W 歪み率0.7% at=400HZ AUX端子入力

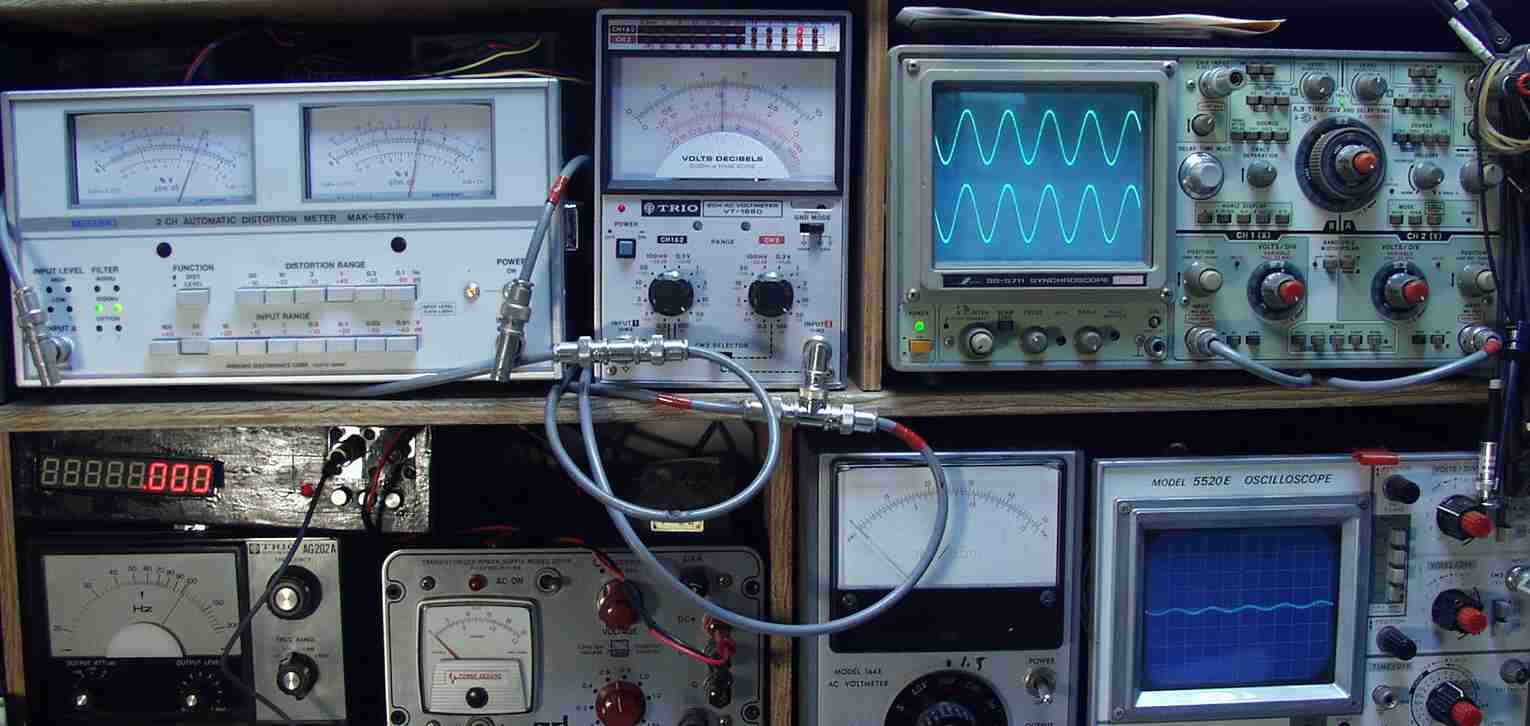

E−3A. 出力/歪み率測定・調整  出力=15V=28W 歪み率0.7% at=1000HZ MM端子入力
E−3B. 出力/歪み率測定・調整  出力=15V=28W 歪み率0.7% at=400HZ MM端子入力
