Ｓａｎｓｕｉ　ＡＵ−７５００　修理記録

１３年９月１０日

A．修理前の状況 　電源をいれるとＳＰから「ボンボン」と音がしてるのです（コーンも揺れてます） 　以前３年前くらいに修理したのですがまたおかしくなってきた B．原因 　メインAMPのＴＲ（トランジスター）劣化 　フラットAMP、イコライザーAMPのＴＲ（トランジスター）の劣化 Ｃ．修理状況 　メインAMPのバランス、バイアス調整用　半固定ＶＲ４個交換 　メインAMPのＴＲ（トランジスター）４個交換 　フラットAMPのＴＲ（トランジスター）１０個交換、 　イコライザーAMPのＴＲ（トランジスター）６個交換 　配線手直し、補強 　経年劣化による各部ハンダ補正 Ｄ．使用部品 　バランス、バイアス調整用　半固定ＶＲ　　　　４個 　フラットAMP、イコライザーAMP　ＴＲ（トランジスター）　２０個 　電解コンデンサー　　６個　　　　　抵抗　　　　８個 Ｅ．修理費　　　１４０００円　　　　＜＜通常修理＞＞

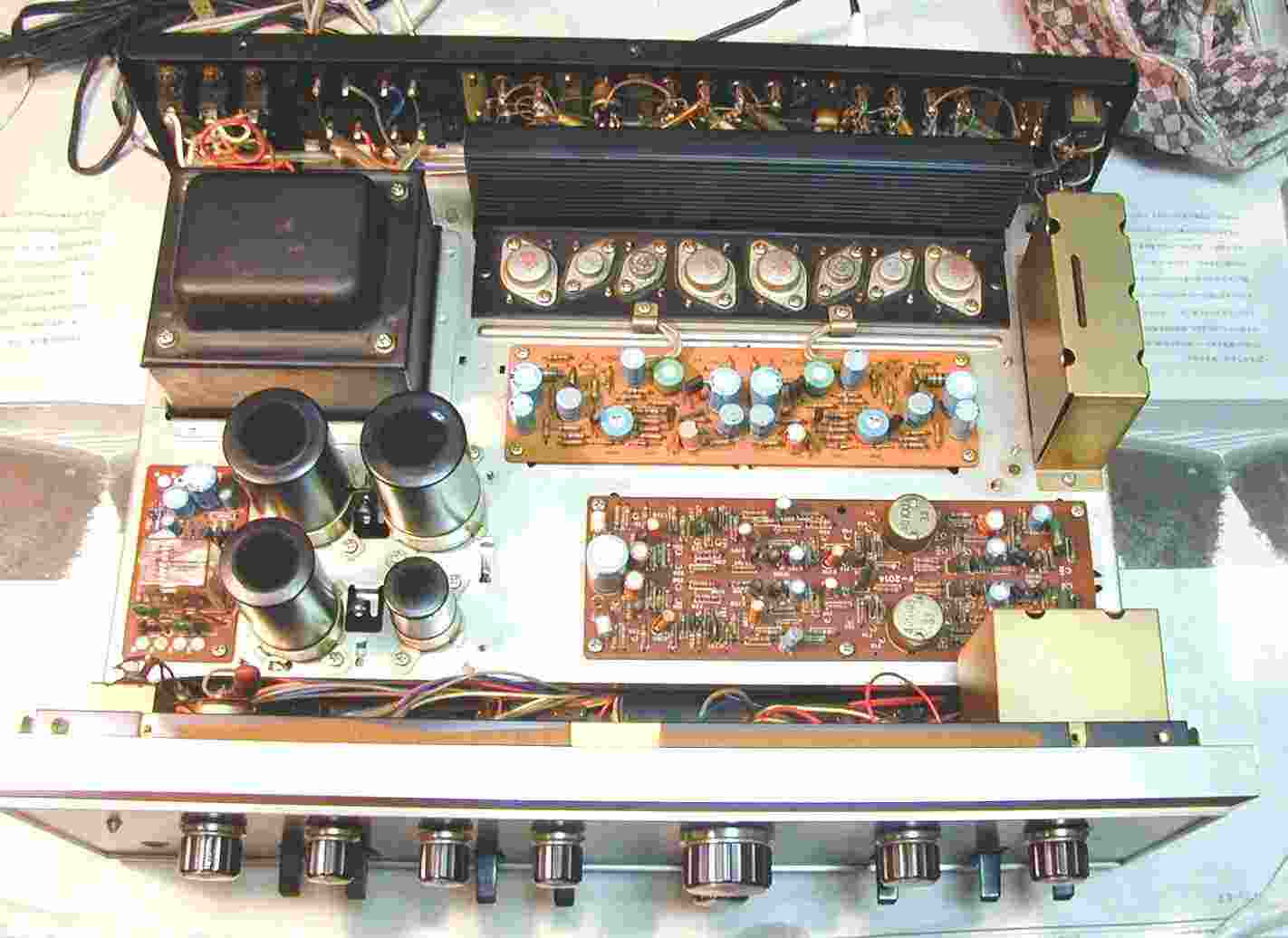

１．蓋を開け、掃除終了。

２．バイアス、バランス調整

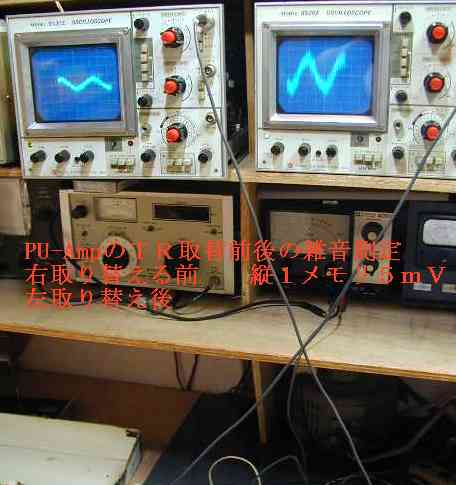

３．左修理後、右＝修理前のイコライザーＡＭＰのノイズ測定 　　大きいうねりはハム

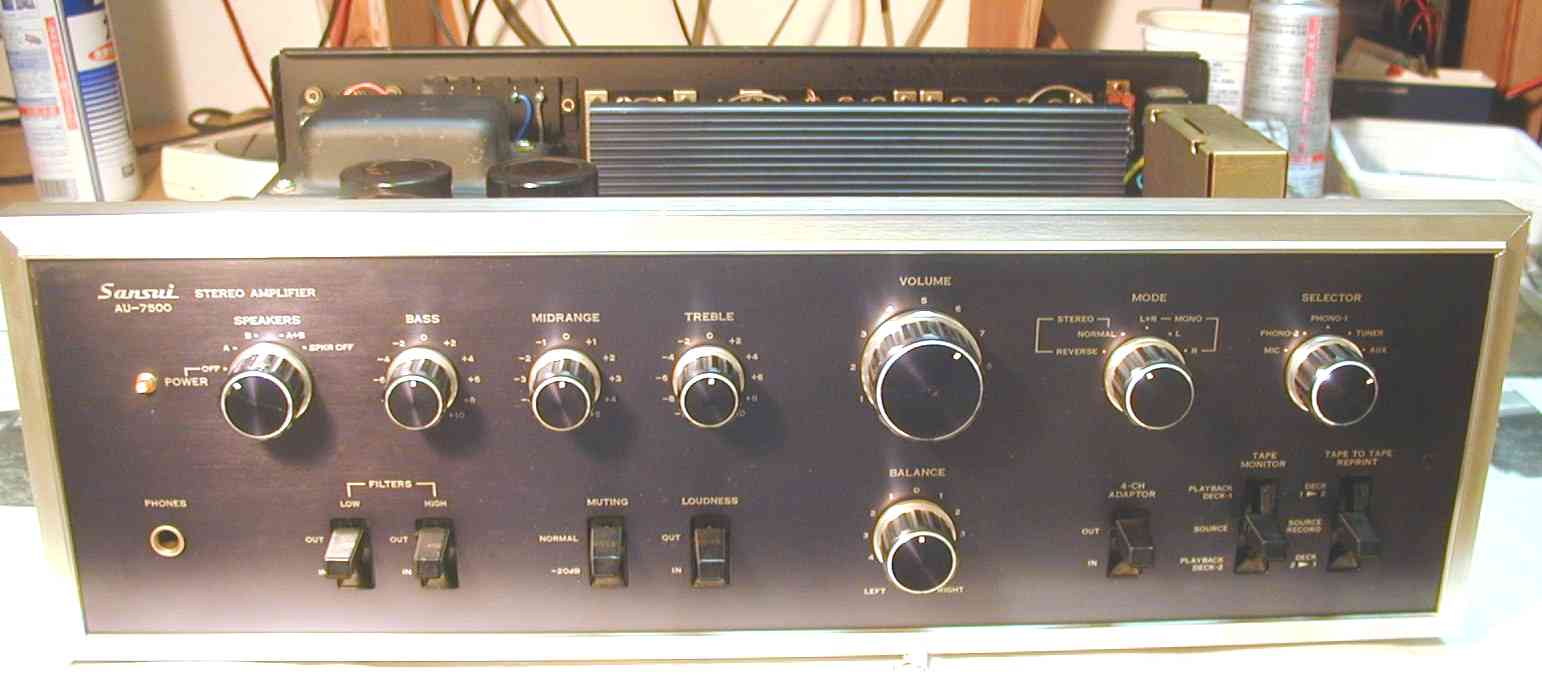

４．修理、調整終わり

３．出力調整、確認

４．３０分定格連続出力後、２４時間のエージング中
