Sansui AU-11000

Ｓａｎｓｕｉ　ＡＵ－１１０００．　２台目修理記録

ユザ－の希望で修理中断し返却

平成１４年１０月３０日到着　１２月１９日返却

Ａ．　修理前の状況
　ＹＡＨＯＯで購入、先ほど、まず、右のスピーカーから音がでなくなり、その後、電源スイッチを入れてもランプがつかなくなり、とうとう死んでしまいました。。。。
Ｂ．　原因
電源トランスの巻線の短絡
Ｃ．　修理状況
Ｄ．　使用部品
Ｅ．　調整・測定
Ｆ．　修理費　　６５，０００円　　　　　　オーバーホール修理。
　　　　　　　　　　　　　　　　　　　　　　　　但し、電源トランスは別途。
　　　　　　　　　　　　　　　　　　　　　　　　電源トランスはジャンクを見つけるしかない。
Ｓ．　Ｓａｎｓｕｉ　ＡＵ－１１０００　の仕様（マニアル・カタログより）

Ａ－１．　修理前　終段電源部への電源コンデンサー交換してある（写真とは異なり、ピカピカの新品、汚く見えるのは、あまりにも綺　　　　　麗なので他の物が写って居る）。
　　　　　この事故の後遺症が電源トランスに残り、巻き線が短絡した可能性あり

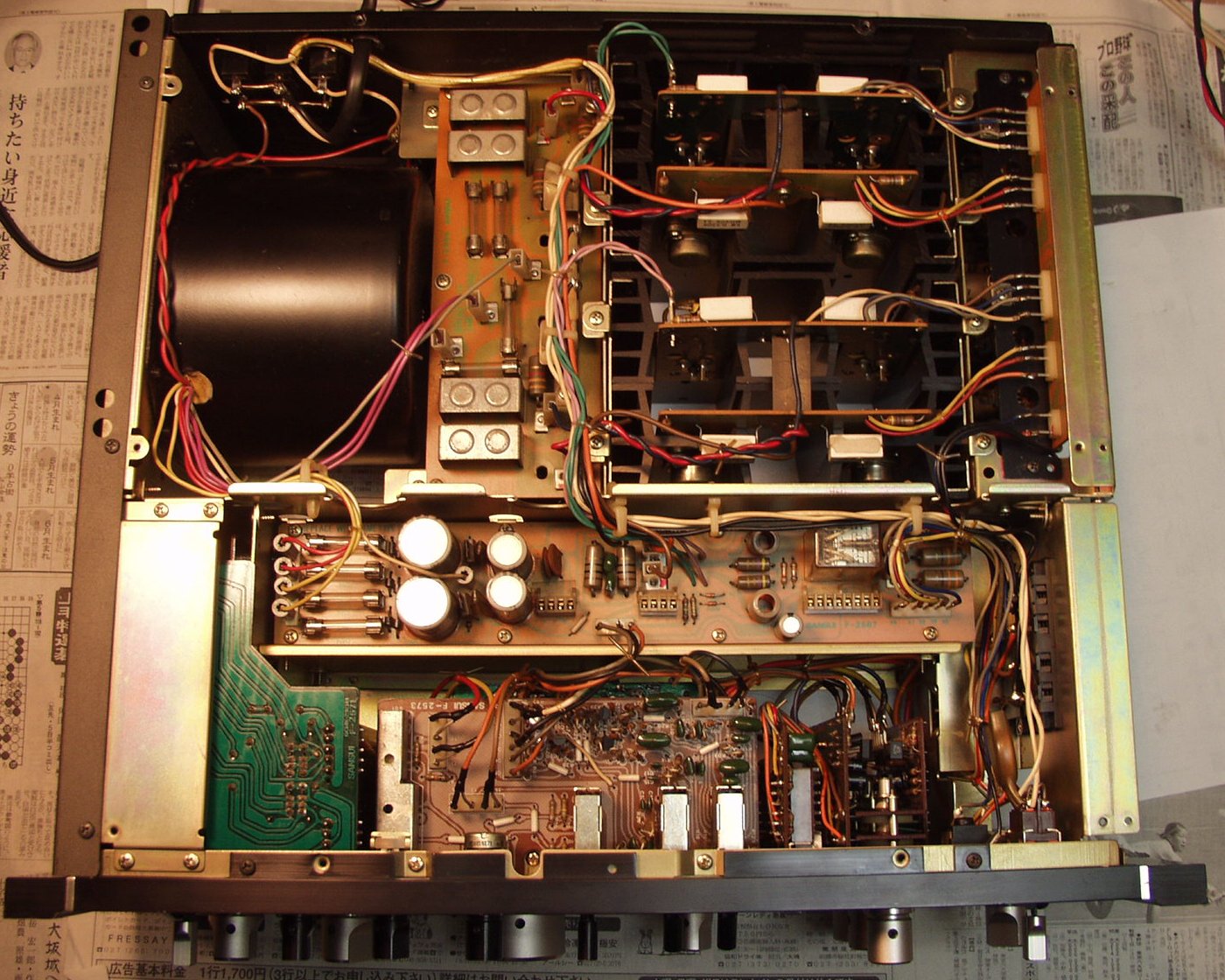

Ａ－４．　修理前　上から見る
　　　　　　　　　　整流ダイオード、フューズは異常ないので、湿気でも入り、巻き線が短絡した模様
　　　　　　　　　　コネクターは皆、半田付けされている　終段ＴＲ（トランジスター）も交換必要？

Ａ－５．　修理前　下から見る、コネクターは皆、半田付けされている

Ｓ．　Ｓａｎｓｕｉ　ＡＵ－１１０００　の仕様（マニアル・カタログより）

型式	プリメインアンプ　ＡＵ－１１０００
実効出力(両ch動作)	110W+110W(4Ω、8Ω、20Hz～20kHz) 110W+110W(4Ω、8Ω、1kHz、THD 0.05%以下)
全高調波歪率(定格出力)	0.08%以下
混変調歪率(70Hz:7kHz＝4:1、SMPTE)	0.08%以下
周波数特性(1W時)	10Hz～50kHz +0 -1dB
ダンピングファクター	80(8Ω)
RIAA偏差(30Hz～15kHz)	±0.3dB
負荷インピーダンス	4Ω、8Ω
チャンネルセパレーション(1kHz)	Phono1、2:55dB以上 Tuner、Aux1、2、Tape Monitor:60dB以上
ハム及びノイズ	Phono1、2:65dB以上 Tuner、Aux1、2、Tape Monitor:80dB以上
入力感度/インピーダンス(1kHz)	Phono1:2mV、4mV、8mV/30kΩ、50kΩ、100kΩ Phono2:2mV/50kΩ Tuner、Aux1、2、Tape Monitor1:130mV/50kΩ Tape Monitor2(Pin/Din):130mV
最大許容入力(1kHz、THD 0.1%以下)	Phono1:1000mV(入力感度切替8mV) Phono2:300mV Aux、Tuner:3V
出力レベル	Tape rec1(Pin):130mV Tape rec2(Pin/Din):130mV/30mV
トーンコントロール	Bass:±10dB(30Hz) Midrange:±5dB(1.5kHz) Treble:±10dB(20kHz)
トーンセレクター	Bass:150Hz、300Hz、600Hz Treble:2kHz、4kHz、8kHz
ローフィルター	-3dB(20Hz)、12dB/oct -3dB(60Hz)、12dB/oct
ハイフィルター	-3dB(7kHz)、6dB/oct -3dB(12kHz)、12dB/oct
定格消費電力	240W
外形寸法	幅460x高さ160x奥行375mm
重量	19.3kg
価格	￥180,000(1975年発売)
