Sansui AU−11000 修理記録
平成13年10月
A. 修理前の状況
 ヤフーオークションで落札したAU-11000プリメインアンプが届くなり10分後にリレー回路が働き切れてしまい
 スイッチ自体ランプもつかなくなくました。 フューズを見たのですが異常なさそうです。
 送られてきたときにスピーカーからの異音を10分後にボリュームを絞り聞いて見ましたがバリ音などはなかったのですが。
 そのときに一時的に右の音が切れてします状況もありましたが2分ほどで復音しました。

B. 原因
 メインAMPのTR(トランジスター)劣化
 フラットAMP、イコライザーAMPのTR(トランジスター)の劣化

C. 修理状況
 メインAMPのバランス、バイアス調整用 半固定VR交換
 メインAMPのTR(トランジスター)交換
 コントロールAMPのTR(トランジスター)、FET(電界トランジスター)交換、
 イコライザーAMPのTR(トランジスター)、FET(電界トランジスター)交換
 SP接続リレー交換(容量1.5倍の同型新タイプ使用)
 配線手直し、補強
 経年劣化による各部ハンダ補正

D. 使用部品
 終段TR(トランジスター)
 SP接続リレー
 バランス、バイアス調整用 半固定VR       4個
 メインAMPのTR(トランジスター)             8個
 コントロールAMP−TR(トランジスター)      12個
 イコライザーAMP−TR(トランジスター)      6個
 コントロールAMP−FET(電界トランジスター) 4個
 イコライザーAMP−FET(電界トランジスター)  4個
 電解コンデンサー                   6個
 抵抗    8個

E. 修理費 35,000円    通常修理。

S. Sansui AU−11000 の仕様(マニアル・カタログより)

1. 上蓋を開け、前上から見た全体、シリコンが塗って(吹きつけ)ありべたべた。
  写真写りを良くするために、吹き付けたと思われる。
2. 下蓋、上とは対照的に、何もしていない。埃だらけ!!
3. SP接続リレー交換、新しいのは1.5倍の容量お持つ。

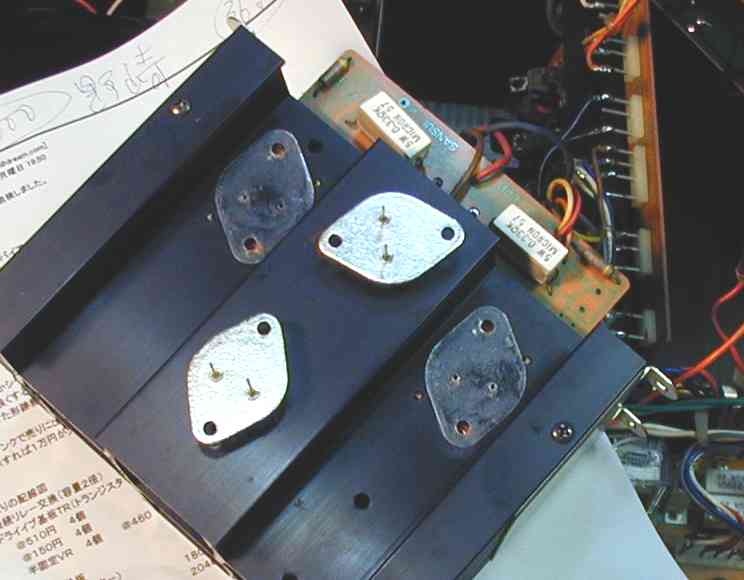

3. 終段TR(トランジスター)交換前。
  放熱を良くするシリコングリスが、熱のため流れたのか、殆ど付着していない。
4. 終段TR(トランジスター)交換後。
  180W損失を持つ新品を4個使用、古い150W損失のと、バランス良く混在させる。
5.  修理中のメインAMP基板。
 多分ノイズがでて、その原因と思いこみ、コネクターを取り外し、ハンダ付けしてある。
 初心者が犯す、ミス。 お陰で作業性が非常に悪い。

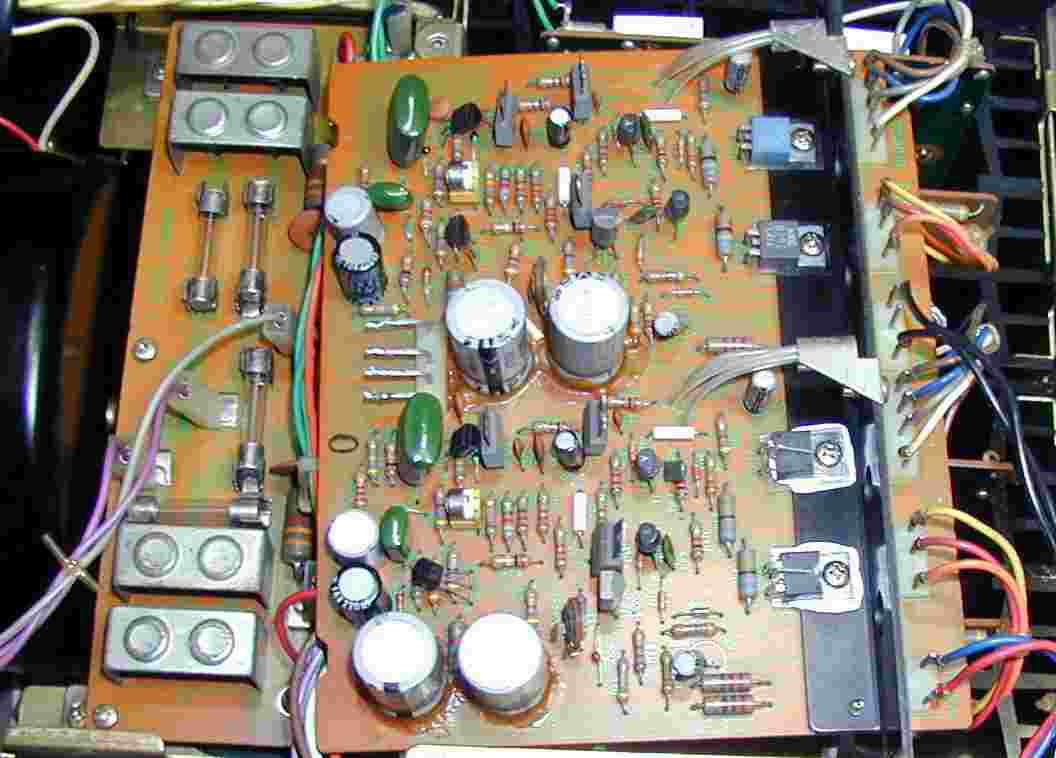

6. 修理後のメインAMP基板。
 やはり、古い機器なので、殆どのTR(トランジスター)を交換した

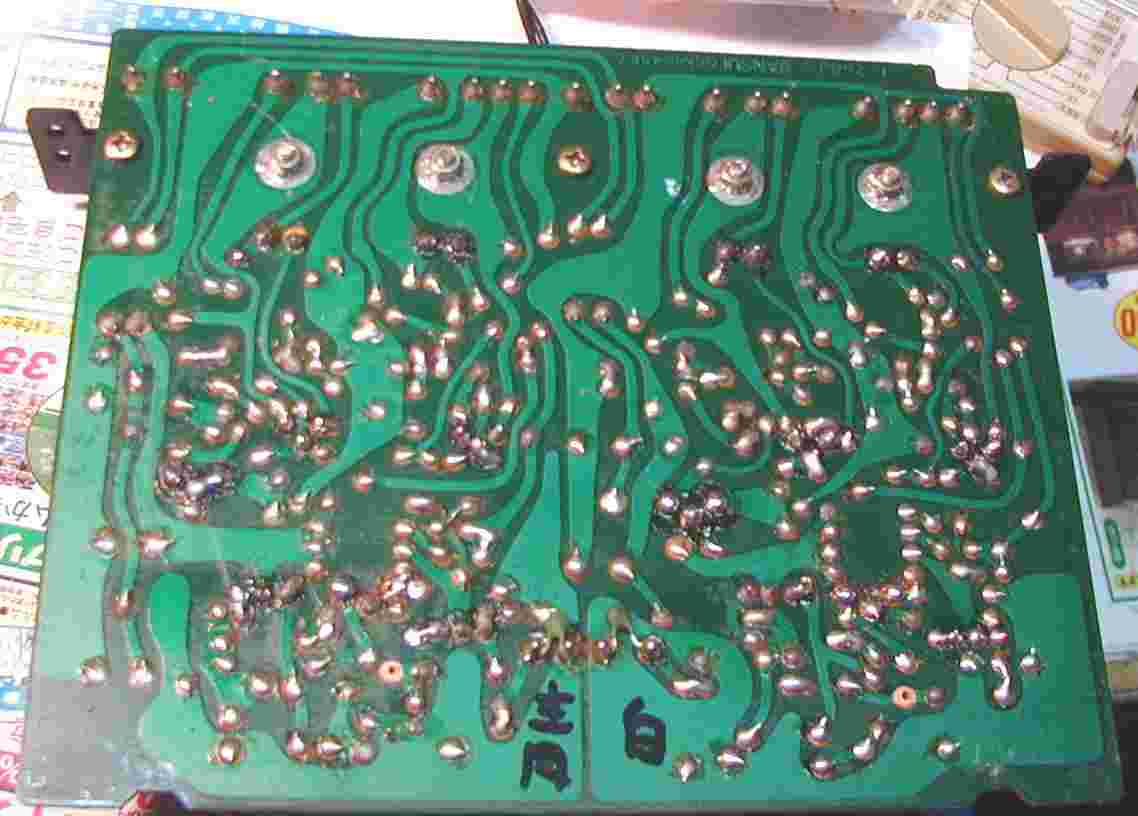

7. 基板裏の銅泊面、ハンダは十分盛る。
8. EQ(イコライザー)_AMPの修理。
9. 終段TR(トランジスター)バイアス、バランス調整。

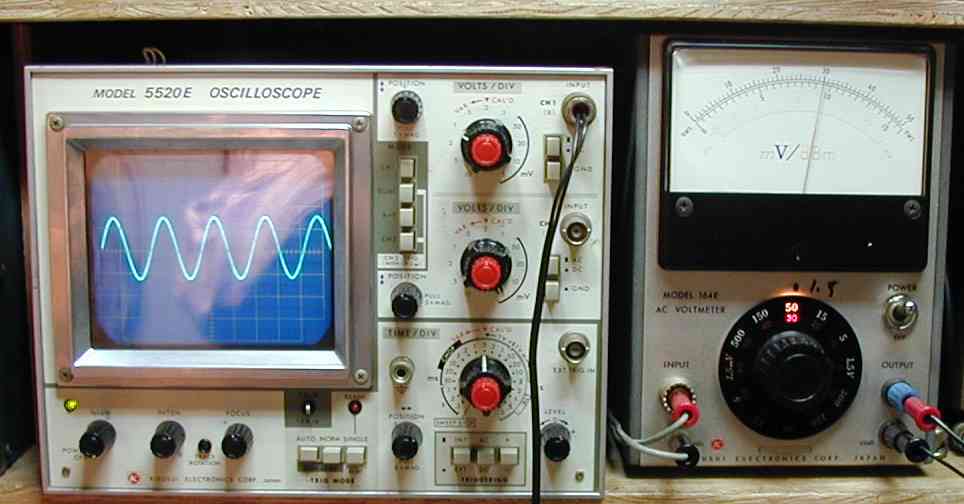

10. 出力測定、110Wクリヤー
11. 出力測定、30V×30V/8=112.5W
S. Sansui AU−11000 の仕様(マニアル・カタログより)
型式 プリメインアンプ AU−11000
実効出力(両ch動作) 110W+110W(4Ω、8Ω、20Hz〜20kHz)
110W+110W(4Ω、8Ω、1kHz、THD 0.05%以下)
全高調波歪率(定格出力) 0.08%以下
混変調歪率(70Hz:7kHz=4:1、SMPTE) 0.08%以下
周波数特性(1W時) 10Hz〜50kHz +0 -1dB
ダンピングファクター 80(8Ω)
RIAA偏差(30Hz〜15kHz) ±0.3dB
負荷インピーダンス 4Ω、8Ω
チャンネルセパレーション(1kHz) Phono1、2:55dB以上
Tuner、Aux1、2、Tape Monitor:60dB以上
ハム及びノイズ Phono1、2:65dB以上
Tuner、Aux1、2、Tape Monitor:80dB以上
入力感度/インピーダンス(1kHz) Phono1:2mV、4mV、8mV/30kΩ、50kΩ、100kΩ
Phono2:2mV/50kΩ
Tuner、Aux1、2、Tape Monitor1:130mV/50kΩ
Tape Monitor2(Pin/Din):130mV
最大許容入力(1kHz、THD 0.1%以下) Phono1:1000mV(入力感度切替8mV)
Phono2:300mV
Aux、Tuner:3V
出力レベル Tape rec1(Pin):130mV
Tape rec2(Pin/Din):130mV/30mV
トーンコントロール Bass:±10dB(30Hz)
Midrange:±5dB(1.5kHz)
Treble:±10dB(20kHz)
トーンセレクター Bass:150Hz、300Hz、600Hz
Treble:2kHz、4kHz、8kHz
ローフィルター -3dB(20Hz)、12dB/oct
-3dB(60Hz)、12dB/oct
ハイフィルター -3dB(7kHz)、6dB/oct
-3dB(12kHz)、12dB/oct
定格消費電力 240W
外形寸法 幅460x高さ160x奥行375mm
重量 19.3kg
価格 ¥180,000(1975年発売)
