Sansui AU−777D 修理記録
平成14年1月19日持ち込み 2月7日完成
  1.  修理前の状況
    片チャンネルの音に
    かなりのビビリがでてきてしまい聴くに耐えません。

  2.  原因
     TR(トランジスター)等の劣化

  3.  修理状況
    終段TR(トランジスター)交換
    中段TR(トランジスター)交換
    メインAMPのバランス/バイアス半固定VR交換、13mmΦ高級品。
    メインAMPの初段TR(トランジスター)交換
    フラット/コントロールAMPのTR(トランジスター)全部交換。
    取り外し、各基板の半田不良を修理します、所謂、半田補正作業。
    各基板の電源電解コンデンサーを増量交換します。

  4.  使用部品
    終段TR(トランジスター)        4個
    中段TR(トランジスター)        2個
    半固定VR                 6個
    TR(トランジスター)          12個
    電解コンデンサー            4個

  5.  修理費  19,000円    通常修理。
  6.  Sansui AU−777D の仕様(マニアル・カタログより)

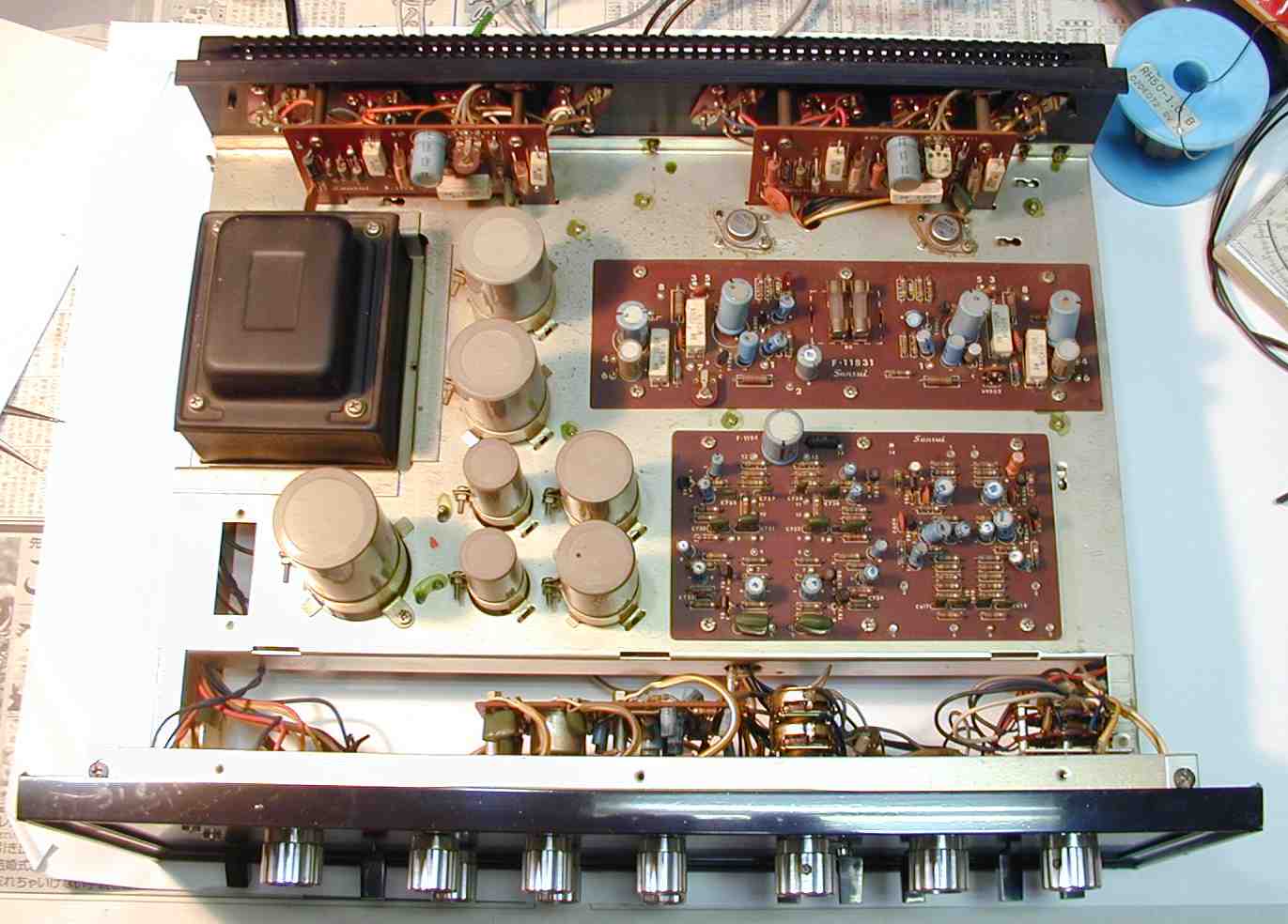

1. 上蓋を取って清掃後
2. 右−終段TR(トランジスター)、交換してある、熱で溶けだし、シリコングリスも無い

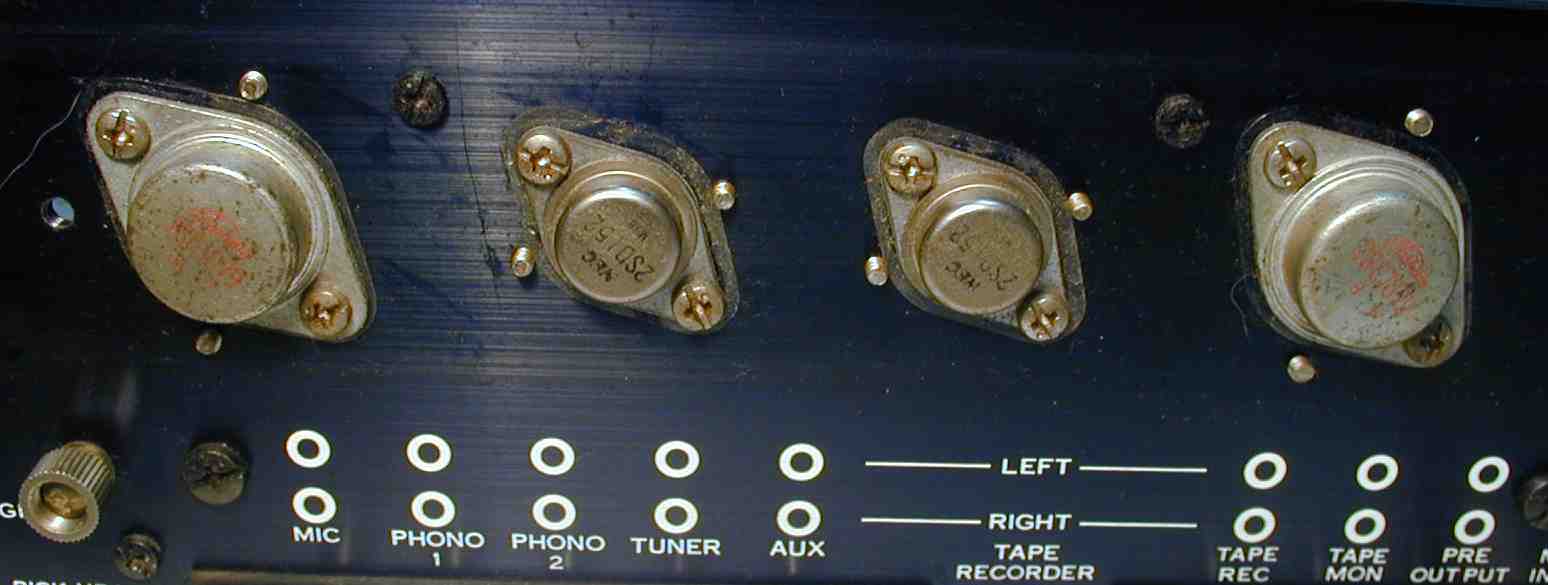

3. 左−終段TR(トランジスター)、熱で溶けだし、シリコングリスも無い
4. 右−ドライブ基板

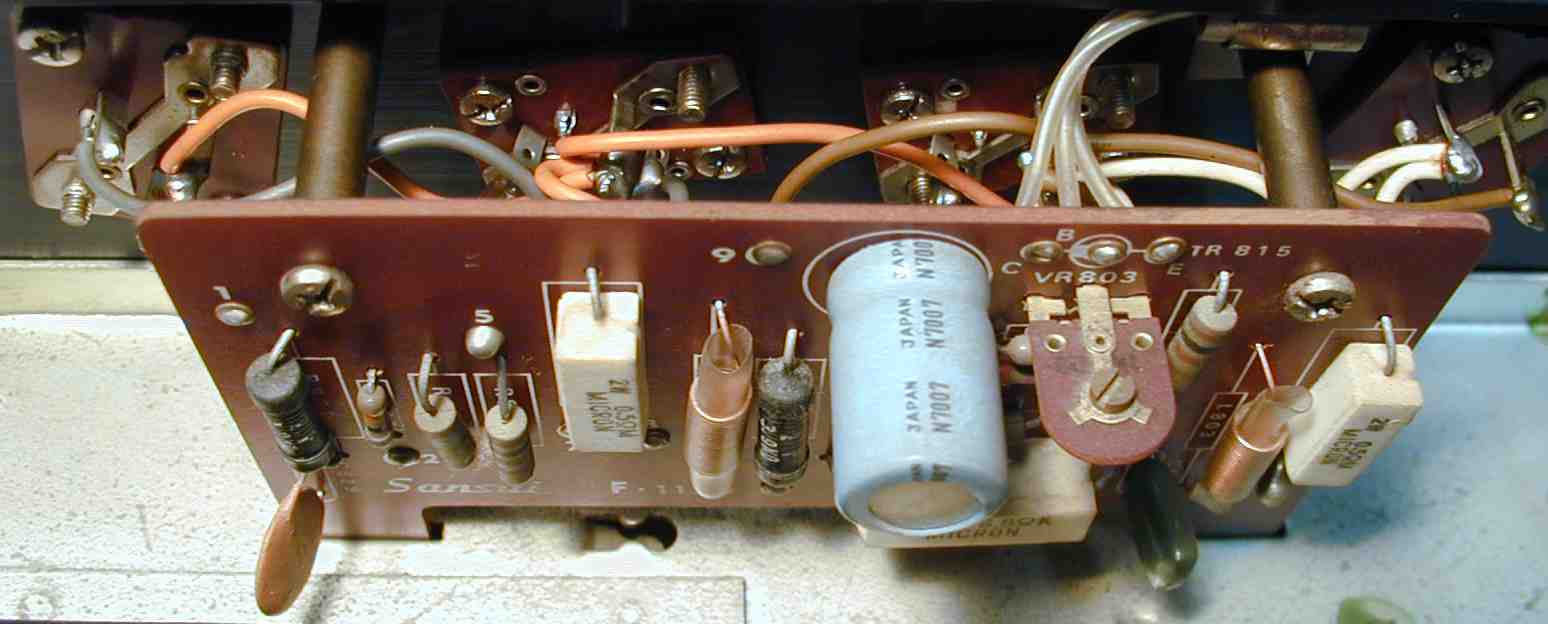

5. 左−ドライブ基板、修理履歴あり

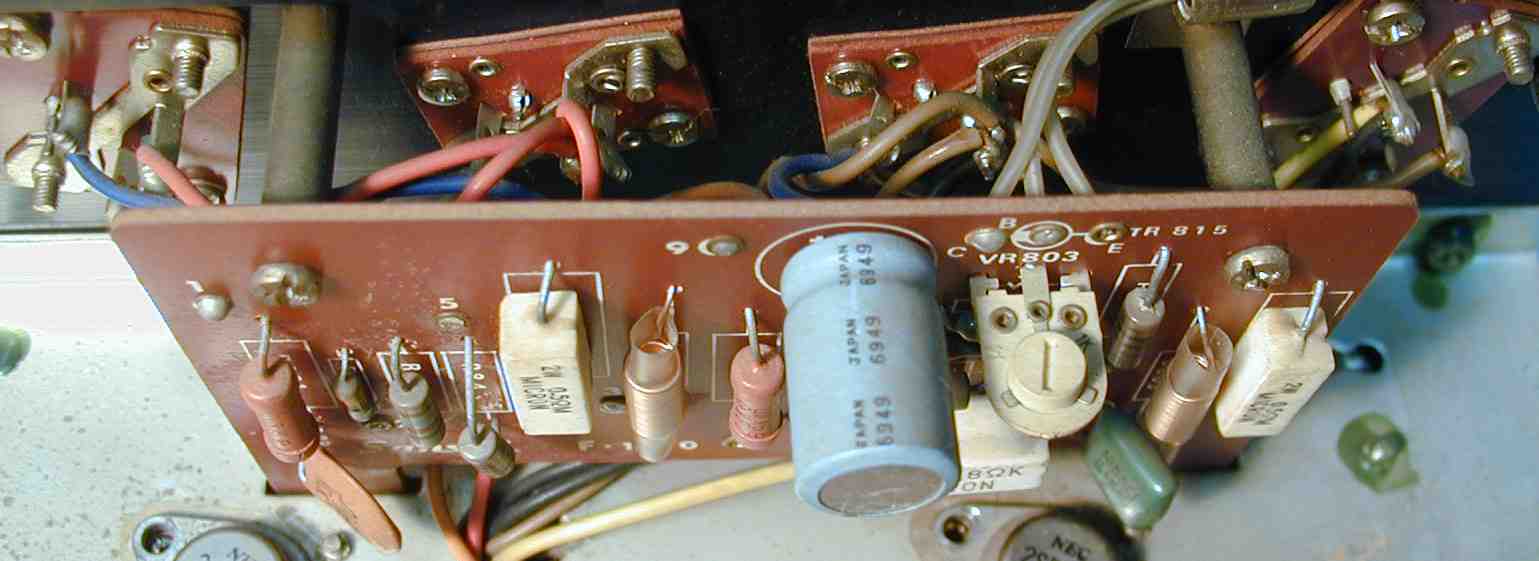

6. プリドライブ基板表、修理履歴あり、右左異なる
7. 交換した終段TR(トランジスタ−)、前段TR(トランジスター)も十分シリコングリスを塗る。

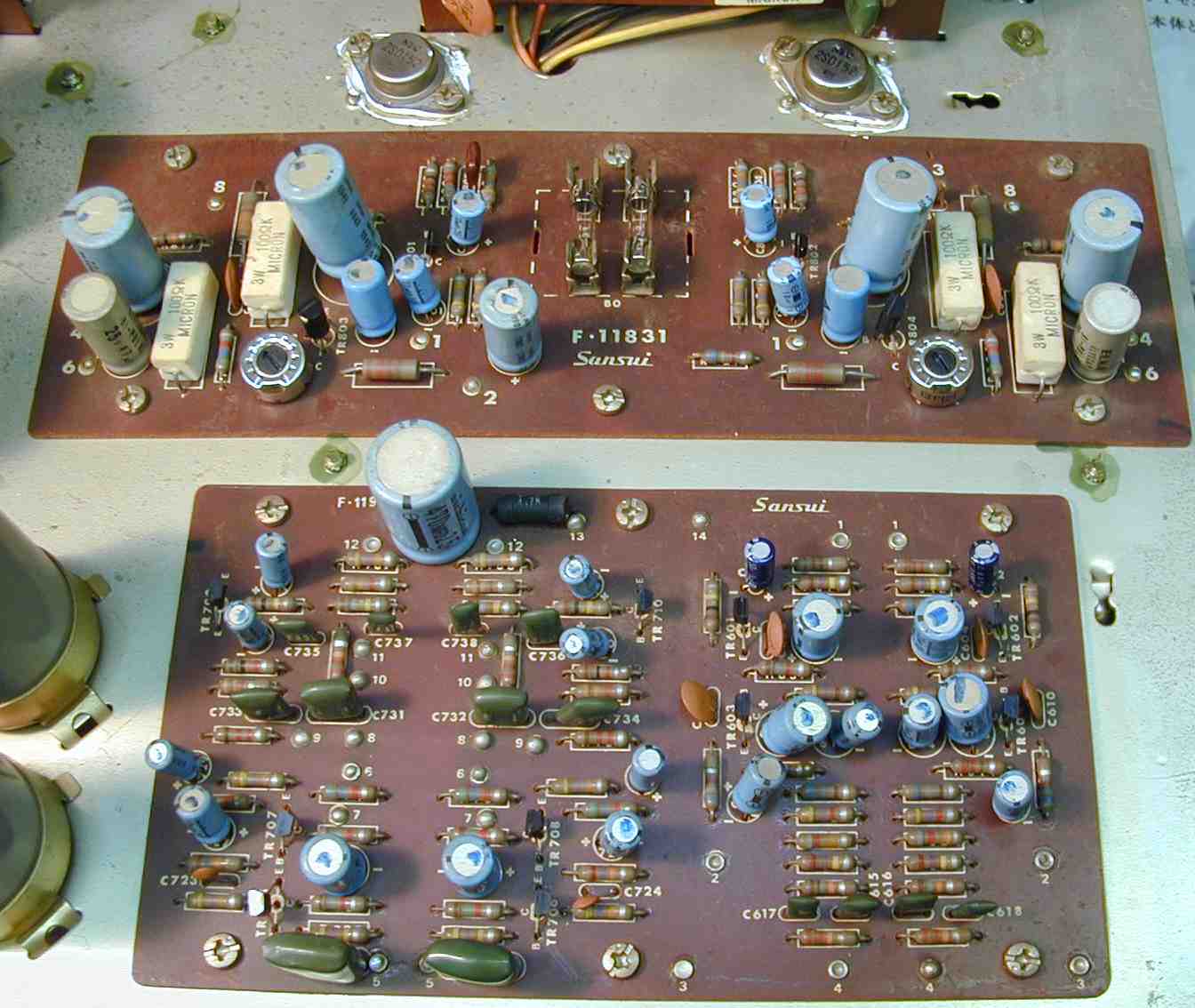

8.  修理完了した、プリドライブ基板=上、フラットAMP+EQ−AMP基板=下
9.  修理完了、右下名刺入れは交換した部品
10. 出力/歪み率測定・調整  15V=28W 歪み率1% at=1000HZ
11. 出力/歪み率測定・調整  15V=28W 歪み率1% at=400HZ

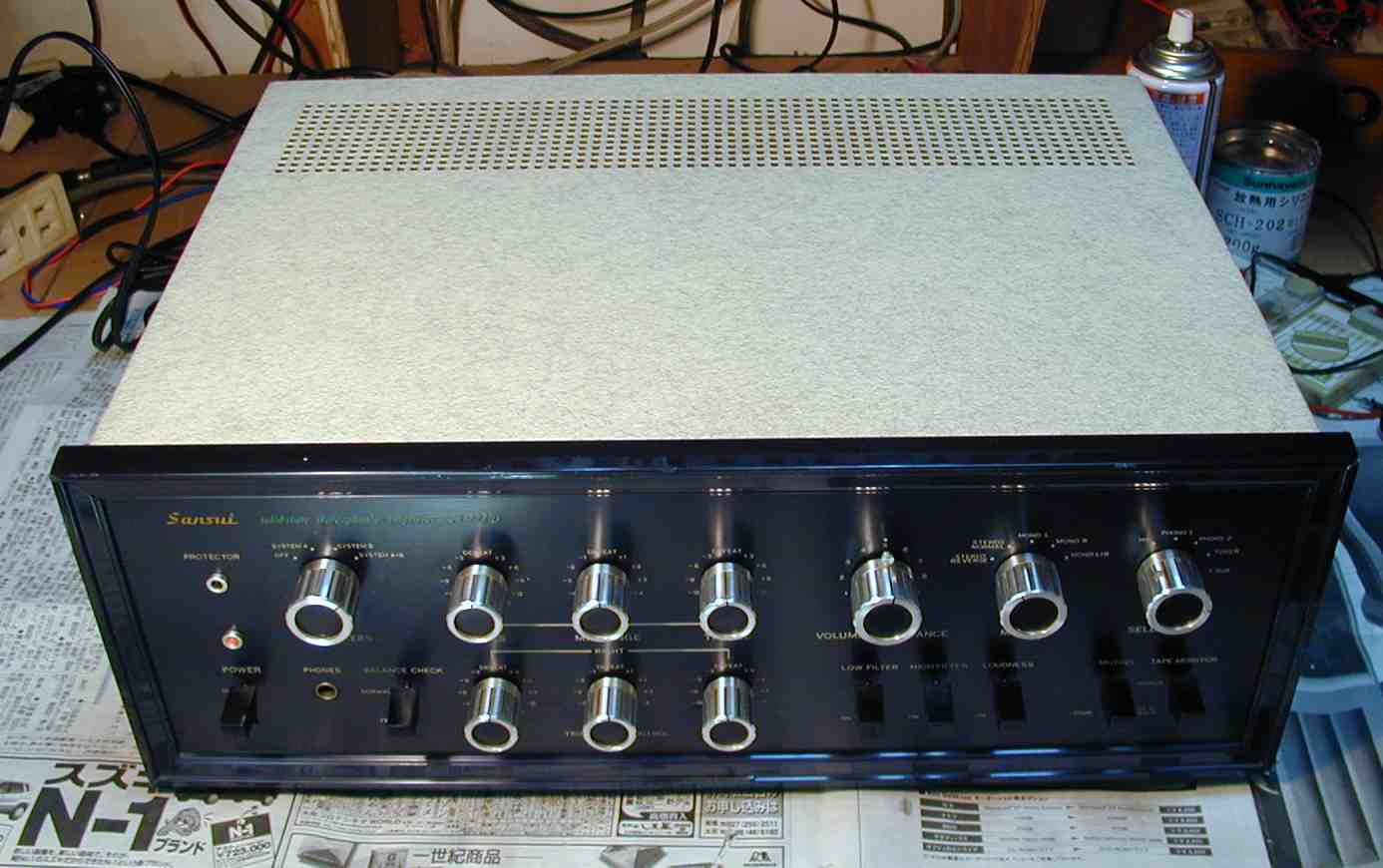

12. 完成、定格出力で駆動中、大理石色が特徴
13. 24時間エージング
S. Sansui AU−777D の仕様(マニアル・カタログより)
型式 ソリッド・ステート/プリメインアンプ AU−777D
メインアンプ部
定格出力 ミュージックパワー(IHF):70W±1dB(8Ω)
実効出力:30W/30W±1dB(8Ω)
全高調波歪率 0.5%以下
混変調歪率(60Hz:7kHz=4:1) 0.8%以下
パワーバンドウィズ(IHF) 20Hz〜50000Hz(歪率0.5%)
周波数特性 20Hz〜100,000Hz、±1dB
チャンネルセパレーション 20dB以上(1000Hz)
ハム及び雑音(IHF) 100dB以上(クローズドサーキット)
入力感度/インピーダンス 1V/300kΩ(定格出力、1kHz)
ダンピングファクター 15(8Ω)
負荷インピーダンス 4Ω〜16Ω
センターチャンネル出力電圧 フラット出力:10V(1kHz)
ハイカット出力(fo=159Hz):10V(50Hz)
プリアンプ部
出力電圧 最大出力電圧:4V
定格出力電圧:1V
全高調波歪率 0.1%(定格出力電圧)
周波数特性 20Hz〜70,000Hz、+0.5 -1.5dB
ハム及び雑音(IHF、最大出力電圧) Phono1、2:80dB以上(クローズドサーキット)
MIC:85dB以上(クローズドサーキット)
Tuner:85dB以上(オープンサーキット)
AUX:85dB以上(オープンサーキット)
入力感度/インピーダンス
(定格出力電圧、1kHz)
Phono1:2mV±3dB/50kΩ
Phono2:2mV±3dB/30kΩ、50kΩ、100kΩ
MIC:3.5mV±3dB/50kΩ
Tuner:140mV±3dB/100kΩ
AUX:140mV±3dB/100kΩ
Tape Mon(Pin):140mV±3dB/100kΩ
Tape Recorder(Din):140mV±3dB/100kΩ
録音出力 Tape Rec(Pin):150mV±3dB
Tape Recorder(Din):30mV±3dB
コントロール Bass:20Hz±15dB(3dBステップ)
Midrange:1,500Hz±5dB(1dBステップ)
Treble:20,000Hz±15dB(3dBステップ)
ラウドネス(ボリューム-30dB):50Hz +8dB、10,000Hz +2.5dB
スイッチ ハイフィルター:20,000Hz、-18dB(12dB/oct)
ローフィルター:20Hz、-26dB(12dB/oct)
ミューティング:-20dB
総 合
構成 31Tr、5Di
電源電圧 100V、50Hz/60Hz
外形寸法 幅435x高さ155x奥行334mm
重量 12.5kg
別売 ウォルナット製ウッドケース(¥4,150)
価格 ¥59,500(1969年6月発売)
