Sansui AU−α907i MOSLimited 修理記録
平成13年11月13日到着 11月28日完成
総評 本当はRL共FETを交換した方が良いのですが、ユーザーの希望で片側のみ交換した。
    今回は、悪い所のみの修理 通常修理です。
A.修理前の状況
  現状では、パワースイッチを入れても
  音は出ない、LEDももちろん点灯しない状態です。

B.原因
  L側メインAMPのFET焼損

C.修理状況
  L側メインAMPのみ修理、他は調整のみ
  メインAMPL側FET交換
  メインAMPのTR(トランジスター)交換
  配線手直し、補強
  RL側板修理

D.使用部品
  終段FET                       8個
  メインAMPのTR(トランジスター)        18個
  (電界トランジスター)                3個
  電解コンデンサー                  4個
  抵抗                         18個

E.修理費 27,5000円    通常修理。

S. Sansui AU−α907iMOSLimited の仕様(カタログ・マニアルより)

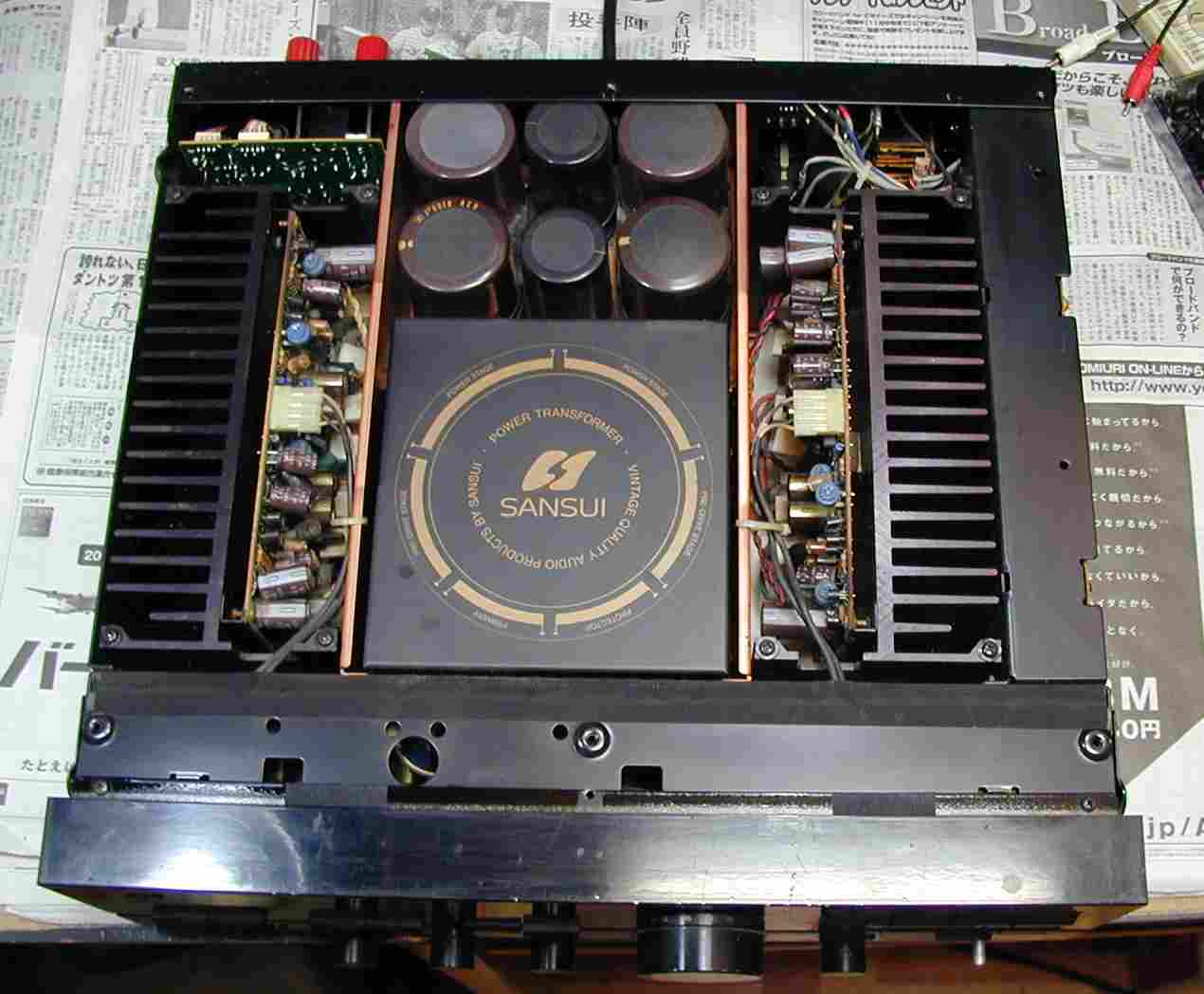

1.上蓋を取り清掃後

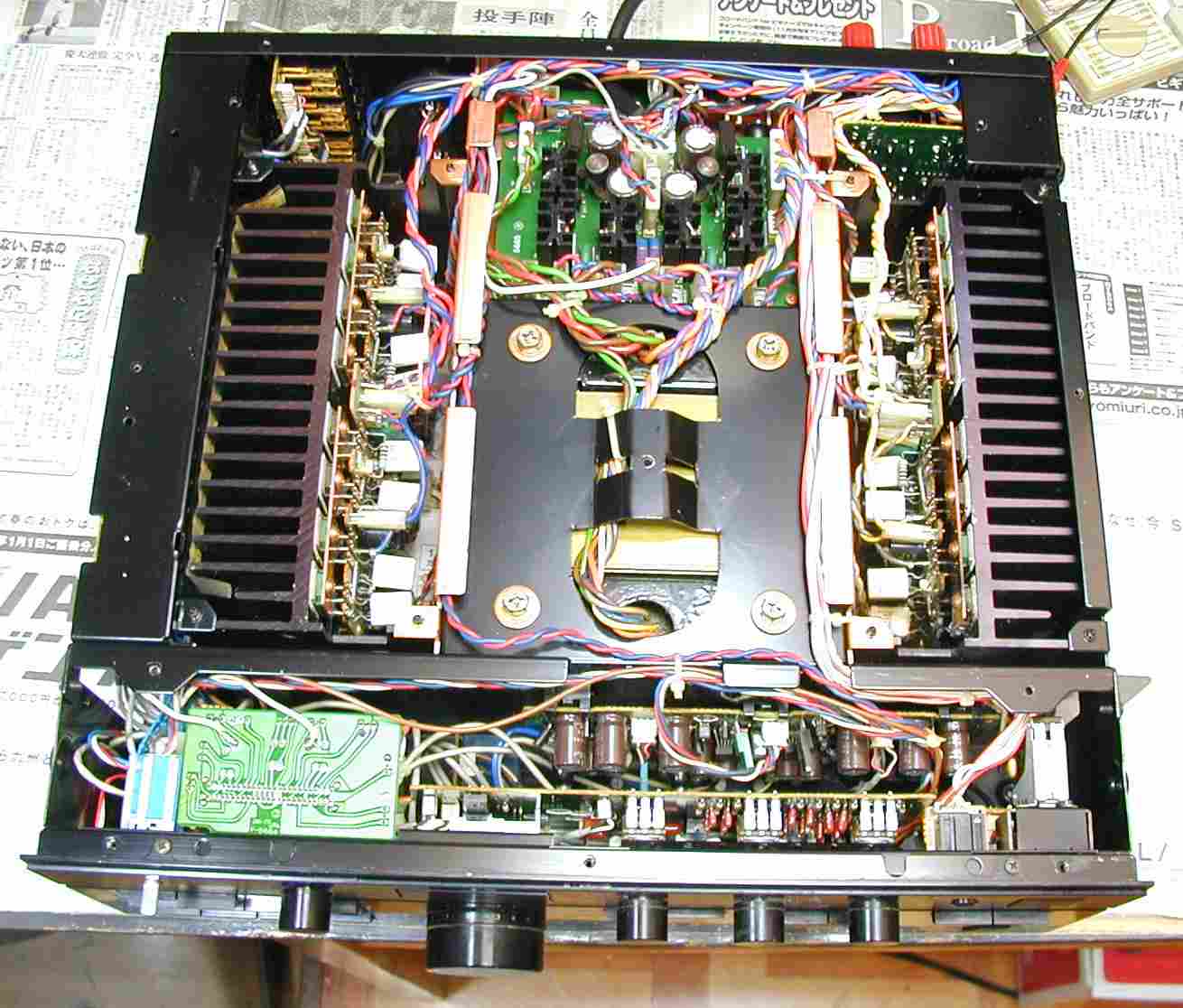

2.下蓋を取り清掃後

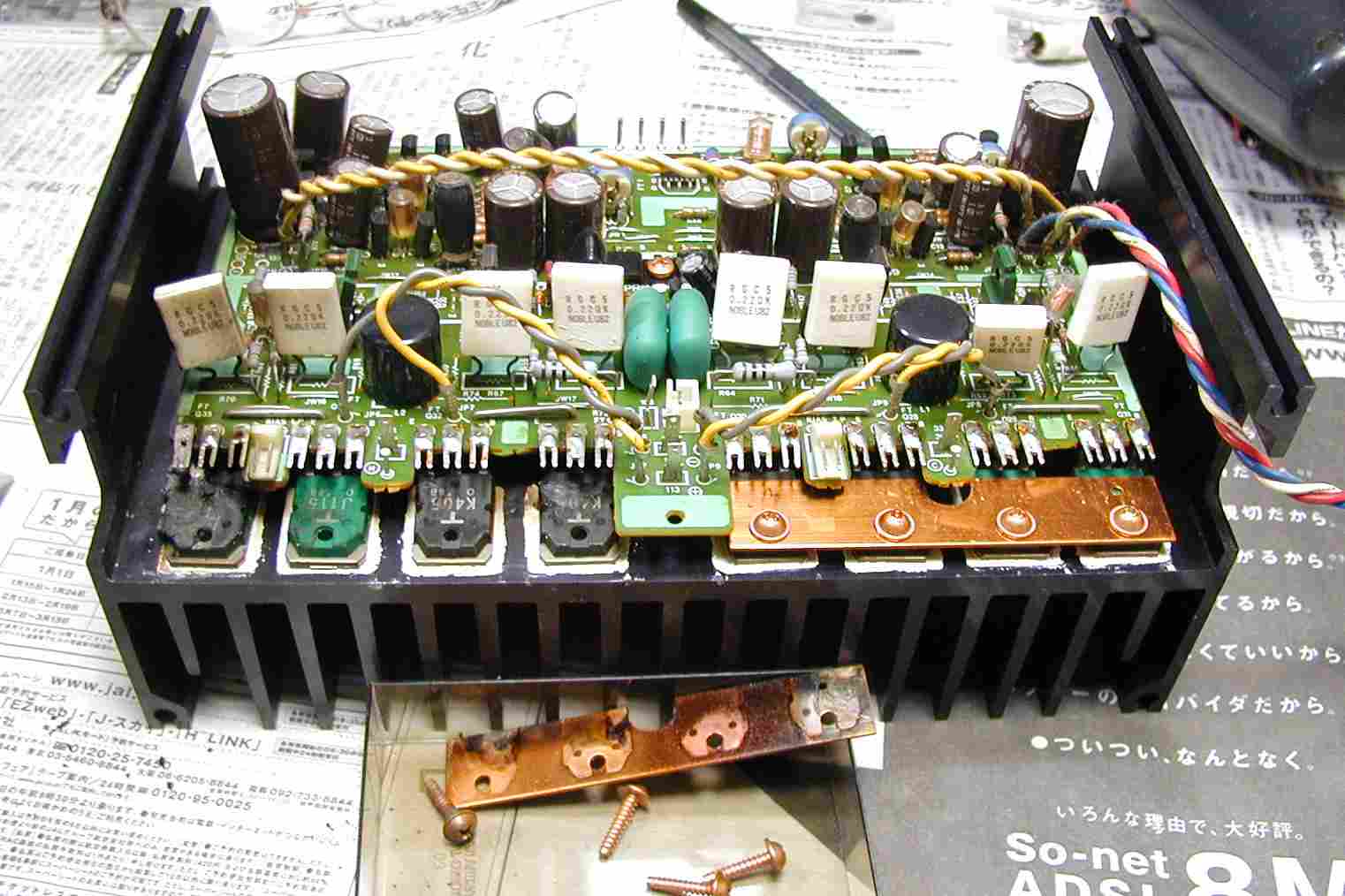

3.焼損した終段FET、色の変わった押さえの銅板はなまくらになっている。
  よって、焼きを入れて使用する。右の4個のFETも死に、後ろの抵抗も焼き切れている
4.右=使用されていた100WFET、中=同型の現行品120W
  左=今回使用するFET150W  全て東芝製品

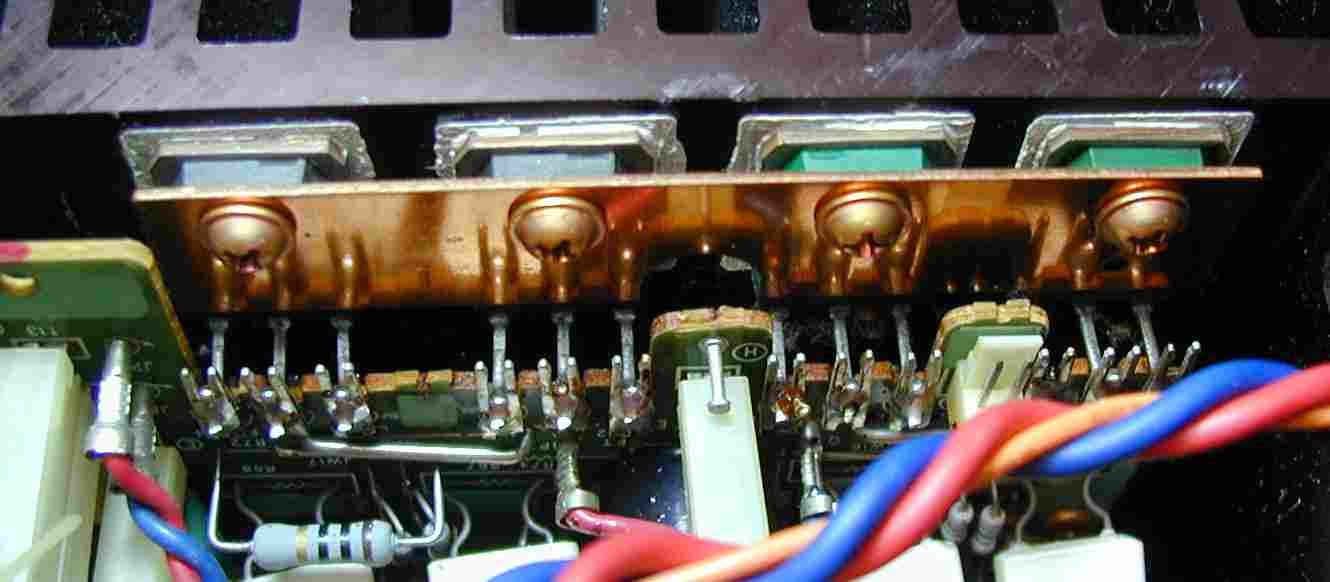

5.修理後のL側終段FET。

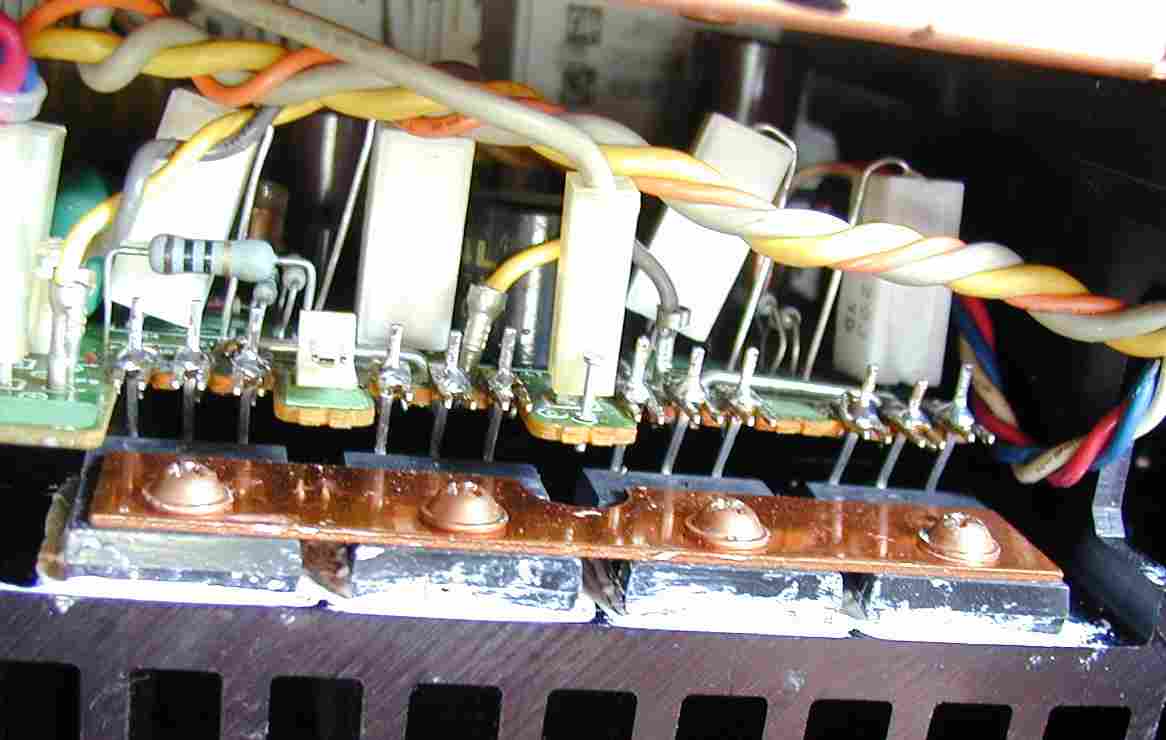

6.そのままのR側終段FET。

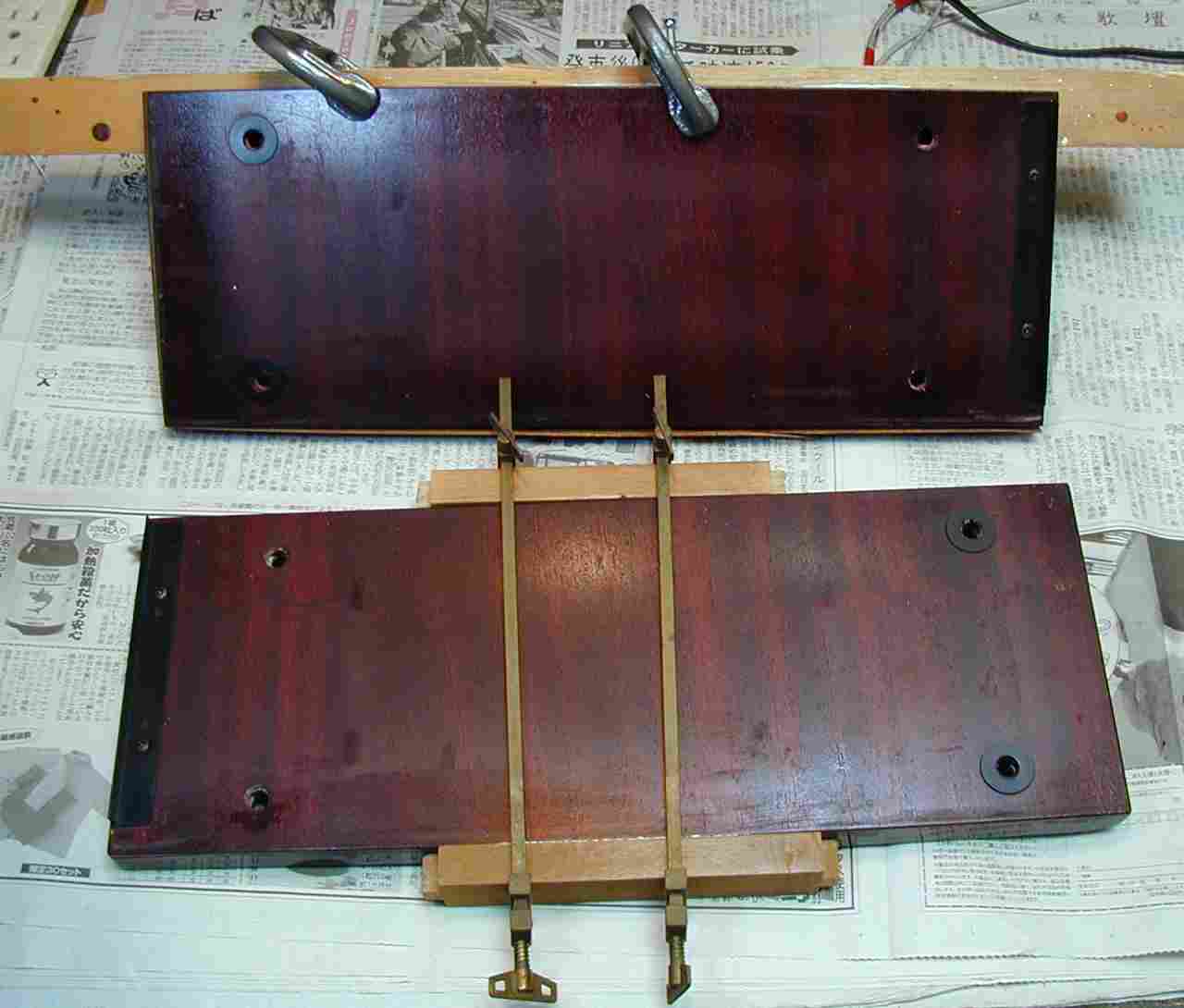

7.側板の修理 あまりにみすぼらしいので、メラミン化粧板が剥がれているので接着する、是はサ−ビスです。

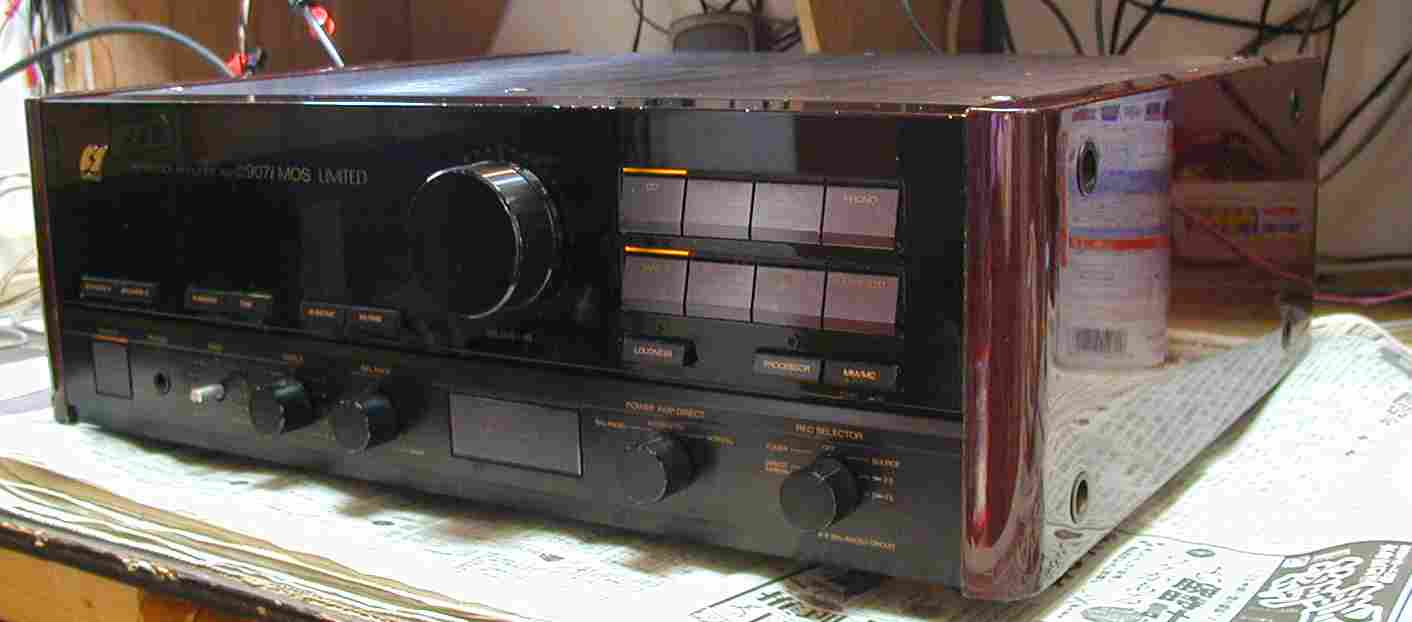

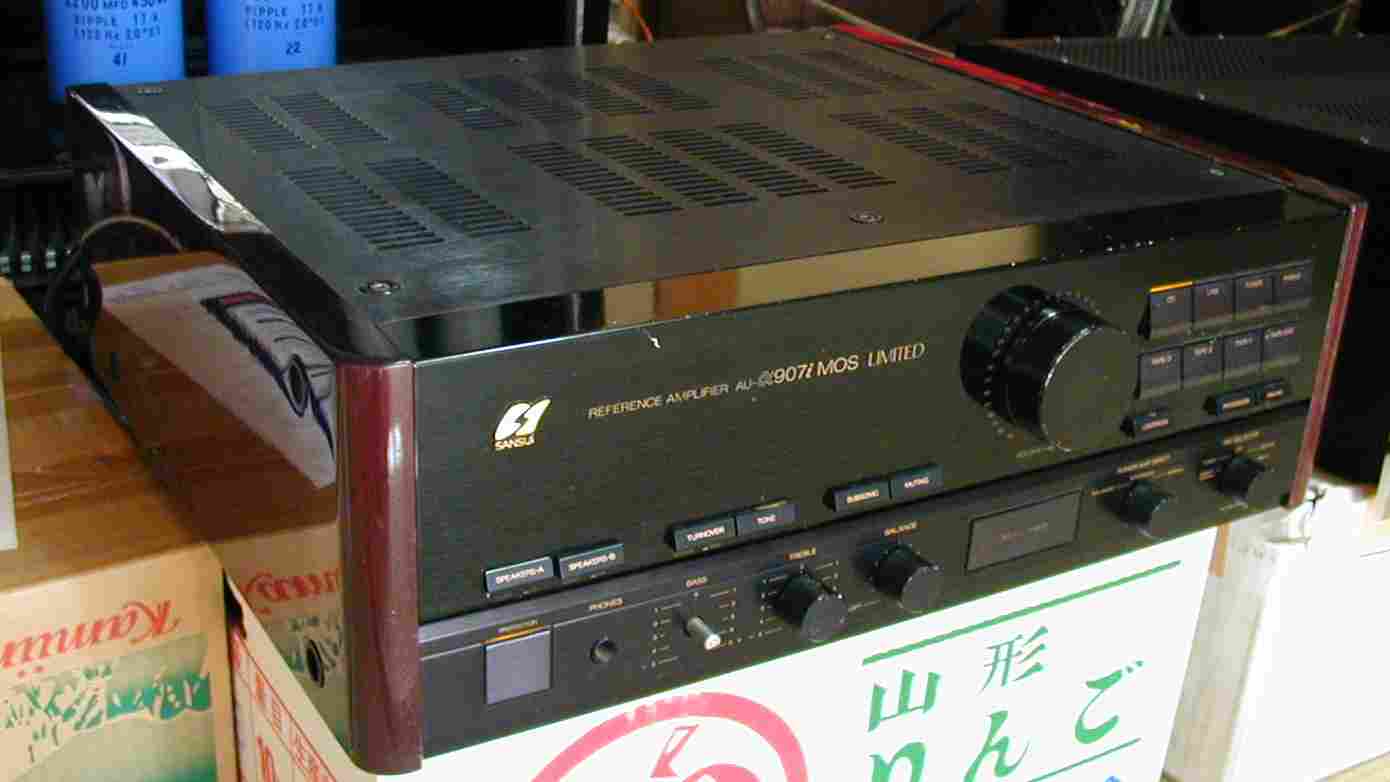

8.完成
9.  24時間エージング ボリュームのツマミの入荷待ち
S. Sansui AU−α907iMOSLimited の仕様(カタログ・マニアルより)
型式 インテグレーテッドアンプ Sansui AU−α907iMOSLimited
パワーアンプ部
実効出力(10Hz〜20kHz、両ch同時作動) 6Ω=100W+100W、 8Ω=80W+80W
全高調波歪率(実効出力時) 0.01%以下(8Ω)
周波数特性(1W) DC〜300kHz、+0 -3dB
混変調歪率 0.01%以下(8Ω)
ダンピングファクター 150(8Ω)
入力感度/インピーダンス 1V/5kΩ(1kHz)
SN比(Aネットワーク) 120dB以上
ダイナミックパワー 6Ω=100W、 4Ω=130W、 2Ω=170W
TIM歪(SAWTOOTH) 測定限界値以下
スルーレイト 200V/μsec
ライズ・タイム 0.5μsec
プリ・アンプ部
入力感度/インピーダンス(1kHz) Phono MM=2.5mV/47kΩ
Phono MC=300μV/100Ω
CD、Tuner、Line、Tape/DAT1・2=150mV/20kΩ
Phono最大許容入力 MM(THD 0.01%)=250mV
MC(THD 0.1%)=25mV
周波数特性(1W) Phono MM=20Hz〜20kHz、±0.2dB
CD、Tuner、Line、Tape/DAT-1・2=DC?300Hz、+0 -3dB
SN比(Aネットワーク) Phono MM=90dB以上
Phono MC=75dB以上
CD、Tuner、Line、Tape/DAT-1・2=110dB以上
サブソニックフィルター 16Hz(-3dB)、6dB/oct
ラウドネス 50Hz=+4dB
10kHz=+3dB
総 合
定格消費電力 280W
外形寸法 幅466×高さ166×奥行453mm
重量 34.0kg
価格 410,000(1994年発売)
