Ｓａｎｓｕｉ　ＡＵ−α９０７ｉ　修理記録

平成１３年１１月１３日到着　　１２月２７日納品指定

寸評　なかなか出来ないでしょうが、この位の内のオーバーホールするのが賢明です。 　　　　プロテクトを多用して、ＴＲ（トランジスター）に沢山ストレスをあたえ手からでは、遅いです。

A．修理前の状況 　完全オーバーホール。 B．原因 　各部劣化の復元 Ｃ．修理状況 　ＳＰ接続リレー交換 　メインＡＭＰバイアス／バランス半固定ＶＲ交換 　終段ＴＲ（トランジスター）交換 　メインAMP初段ＦＥＴ交換 　コントロールAMP初段ＦＥＴ交換 　ＥＱAMP初段ＦＥＴ交換 　各ＡＭＰ電源コンデンサー交換 　配線手直し、補強 　ＲＬ側板修理 Ｄ．使用部品 　ＳＰ接続リレー　　　　　　　　　　　　　　　　　２個 　半固定ＶＲ　　　　　　　　　　　　　　　　　　１２個 　終段ＴＲ（トランジスター）　　　　　　　　　　　８個 　メインAMP初段ＦＥＴ　　　　　　　　　　　　　　２個 　コントロ−ルAMP初段ＦＥＴ　　　　　　　　　　　４個 　ＥＱAMP初段ＦＥＴ　　　　　　　　　　　　　　　４個 　電源コンデンサー　　　　　　　　　　　　　　　１２個 Ｅ．修理費　４９，０００円 　　　＜＜通常修理＞＞

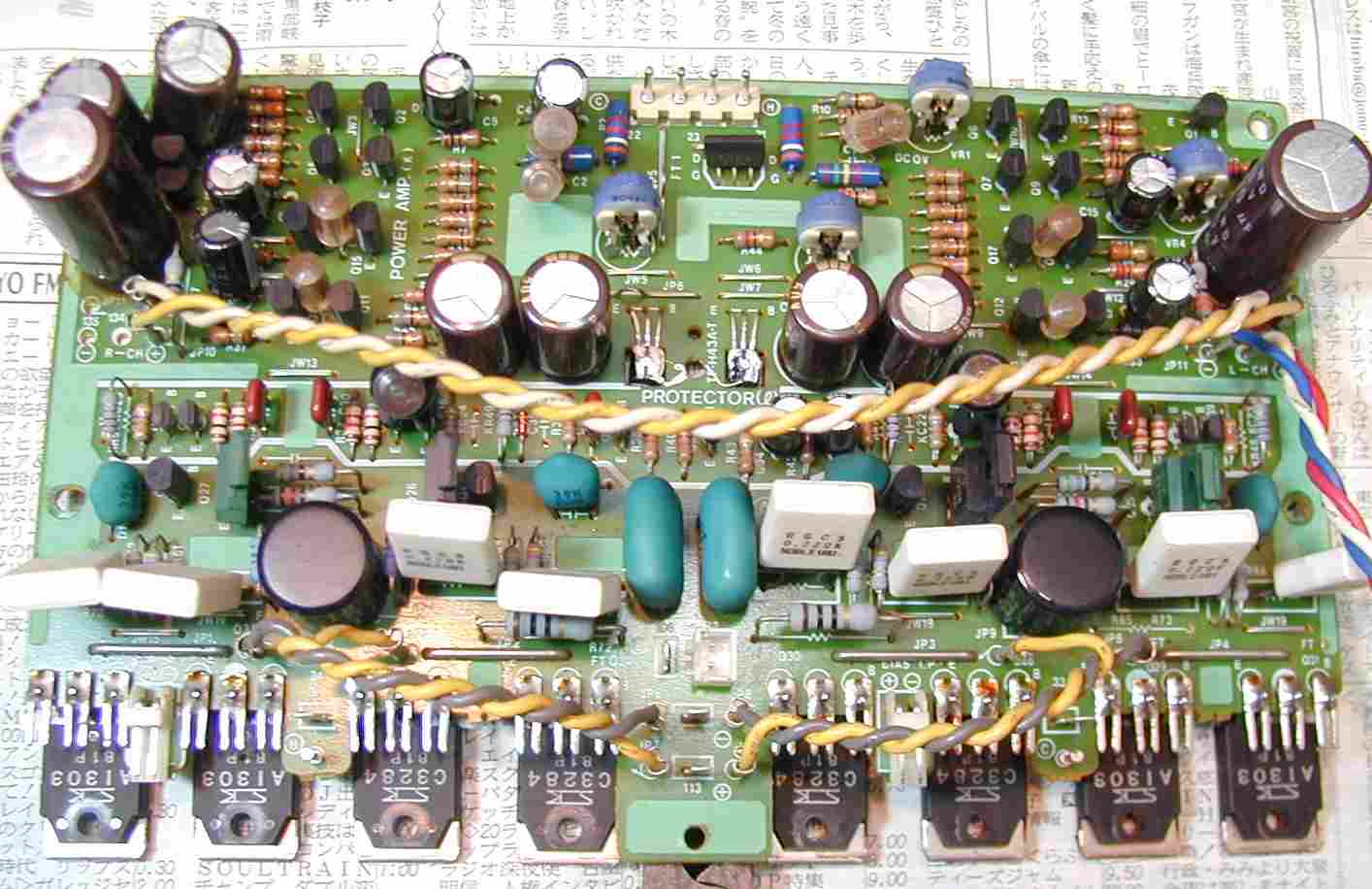

１．修理前の片側メインＡＭＰ基板。 　　下に８個付いているのが、終段ＴＲ（トランジスター）損失＝１２５Ｗ。 　　上、左右の電源コンデンサー＝４７０μ／５０Ｖ／最高使用温度８５度。

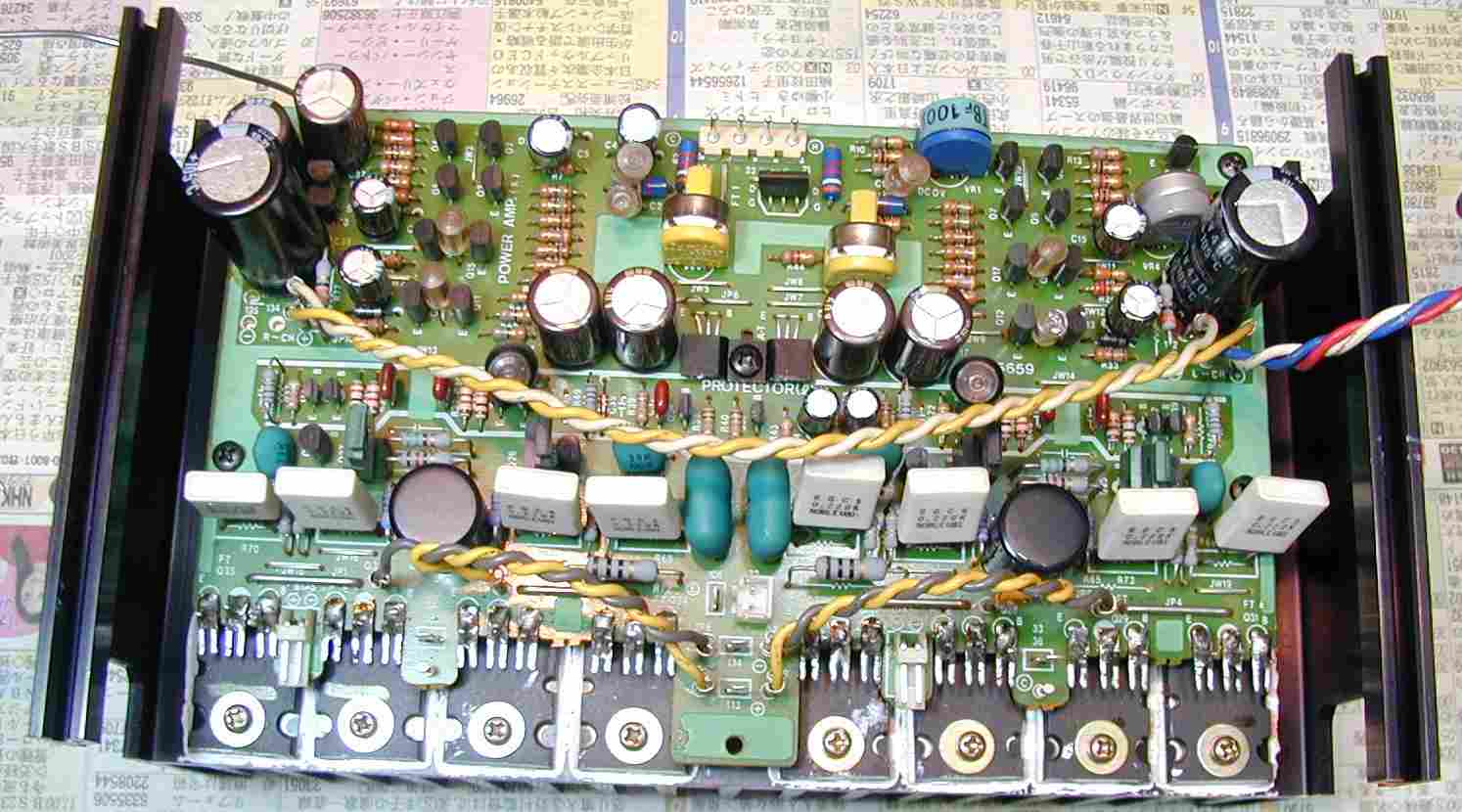

２．修理後の片側メインＡＭＰ基板。 　　下に８個付いているのが、終段ＴＲ（トランジスター）損失＝１８０Ｗに交換、 　　これで、増幅率も上がり前段が楽になる。 　　上、左右の電源コンデンサー＝４７０μ／１００Ｖ／１０５度に交換、是で寿命が格段に延びる。 　　４個の半固定ＶＲも１３φ密閉型（金メッキ足）に交換

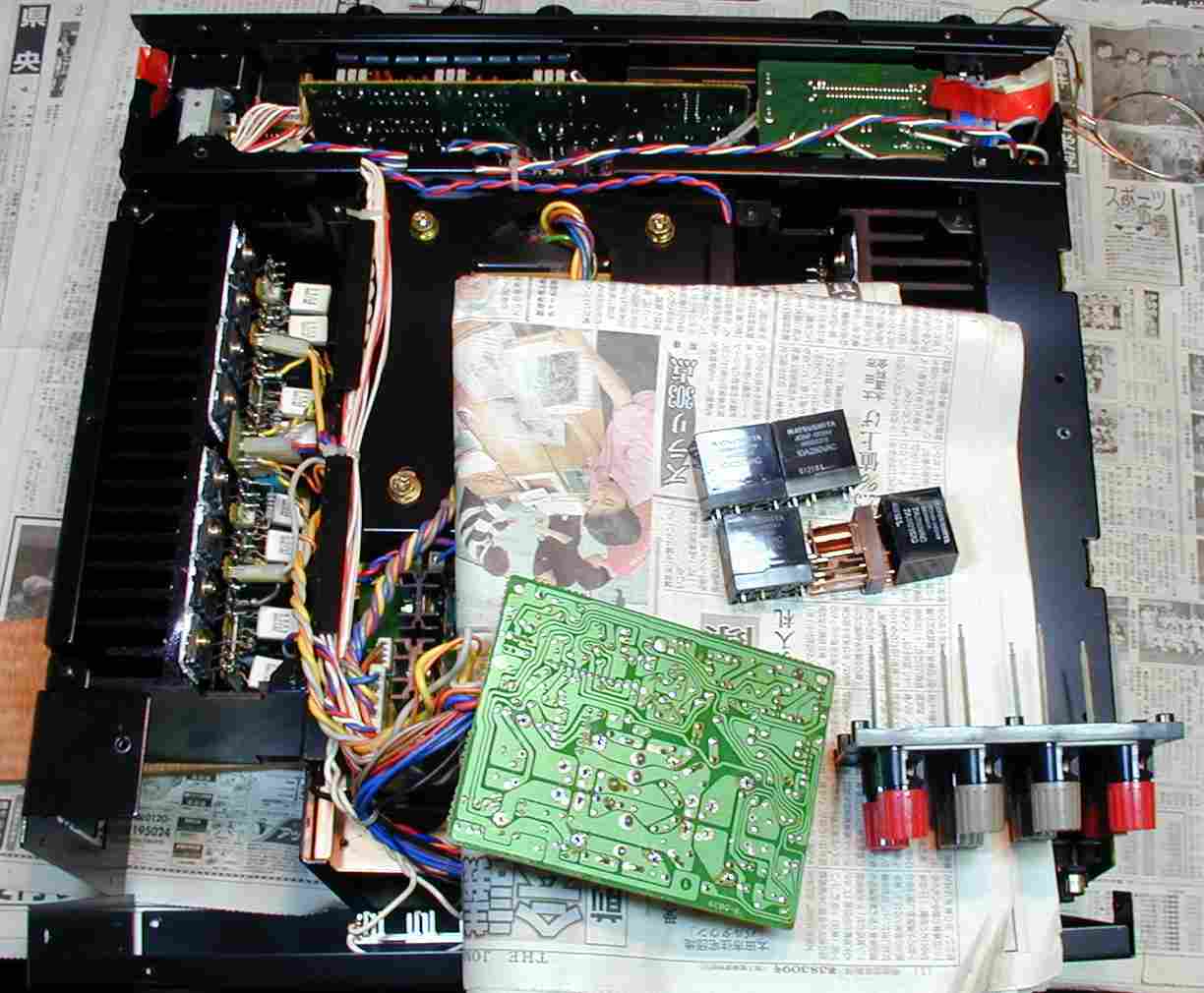

３．ＳＰ接続リレー交換

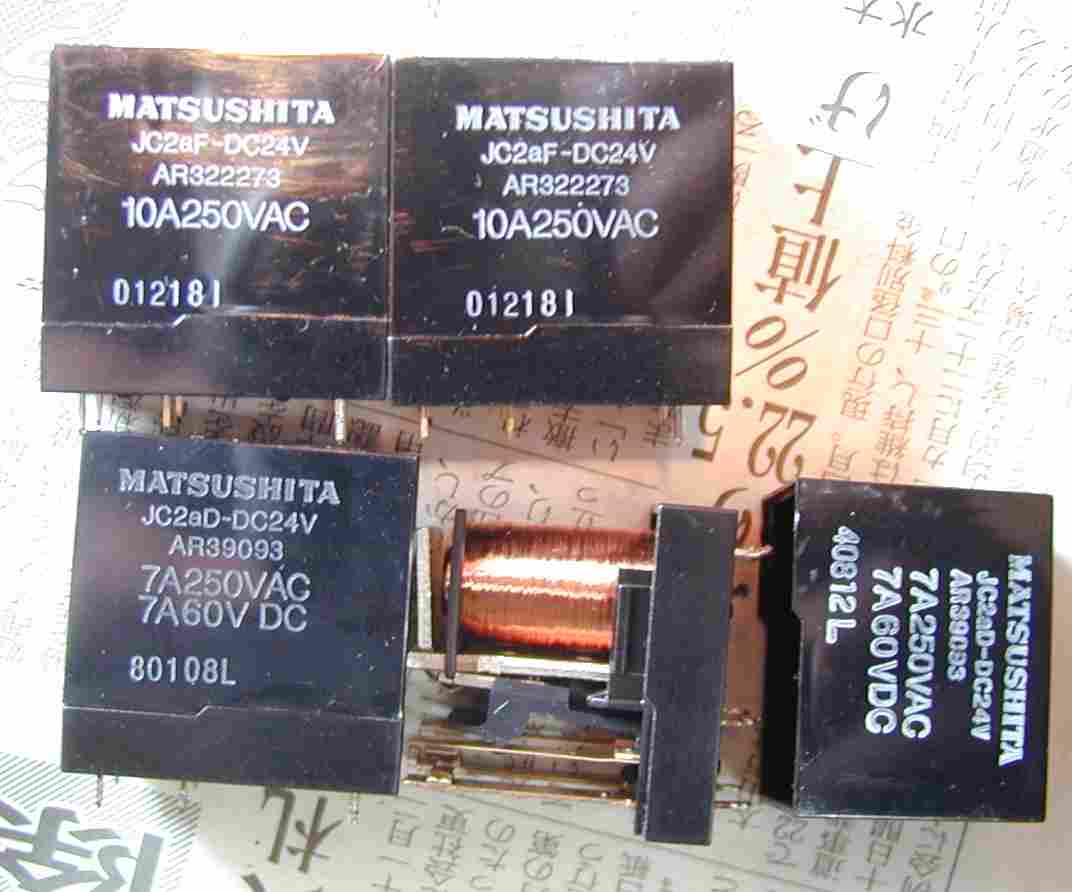

４．上の新しいリレーは容量１０Ａ×２＝２０Ａ　よって安全率２で２Ω負荷で２００Ｗ、 　　　４Ω負荷で４００Ｗ、　８Ω負荷で８００Ｗ。 　　　右下交換したリレー内部＝接点が真っ黒、可動接点もへたっている。

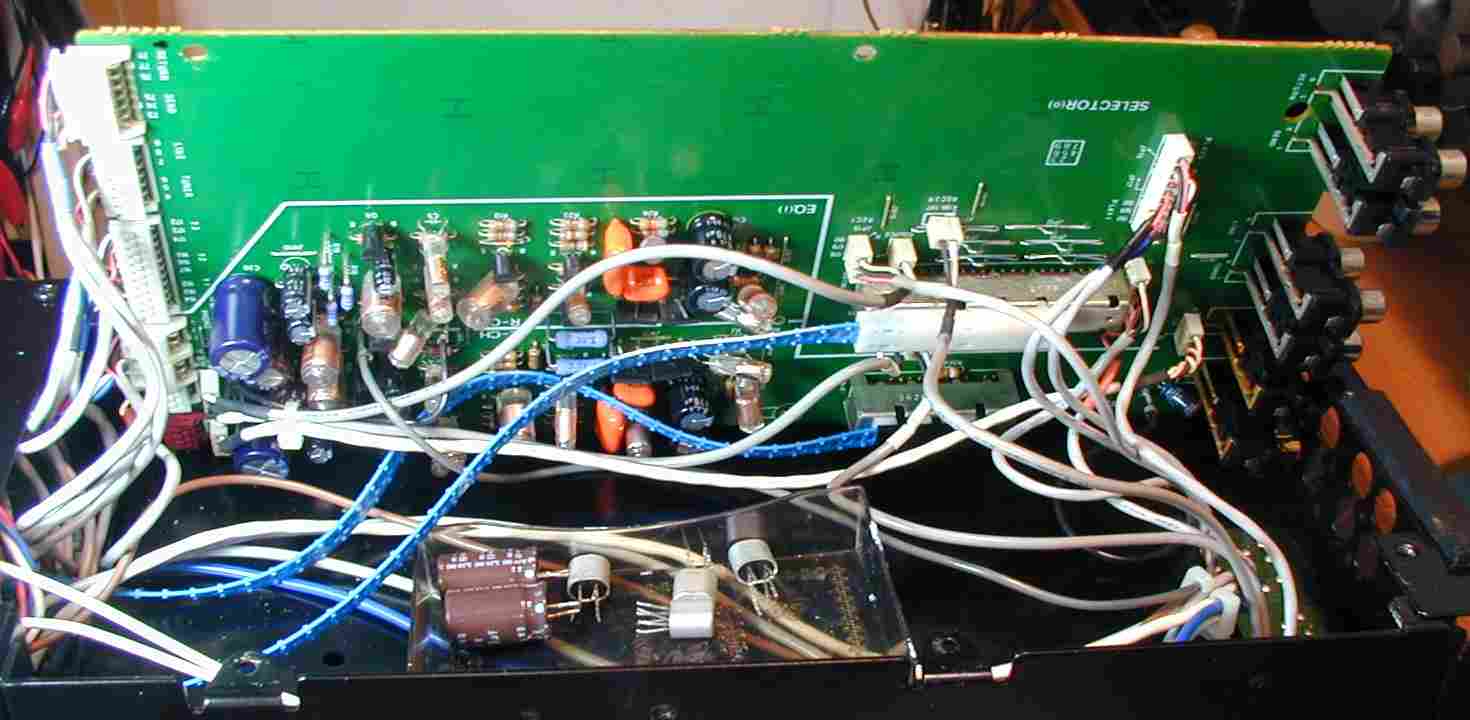

５．ＥＱ（イコライザー）ＡＭＰのＦＥＴ交換。電源コンデンサー容量増加＝４７０μ。

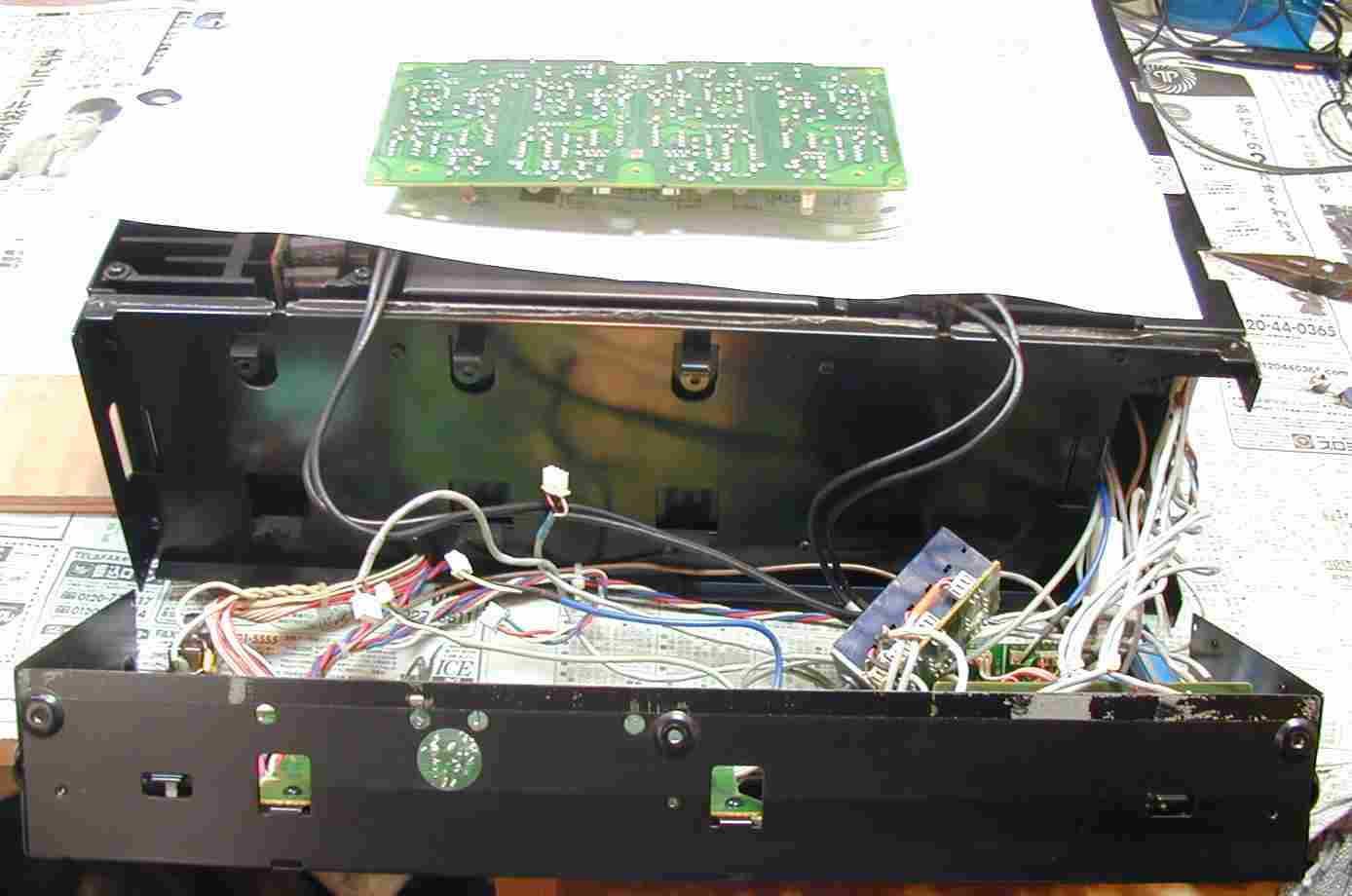

６．コントロールＡＭＰの修理、取り出すの大変。

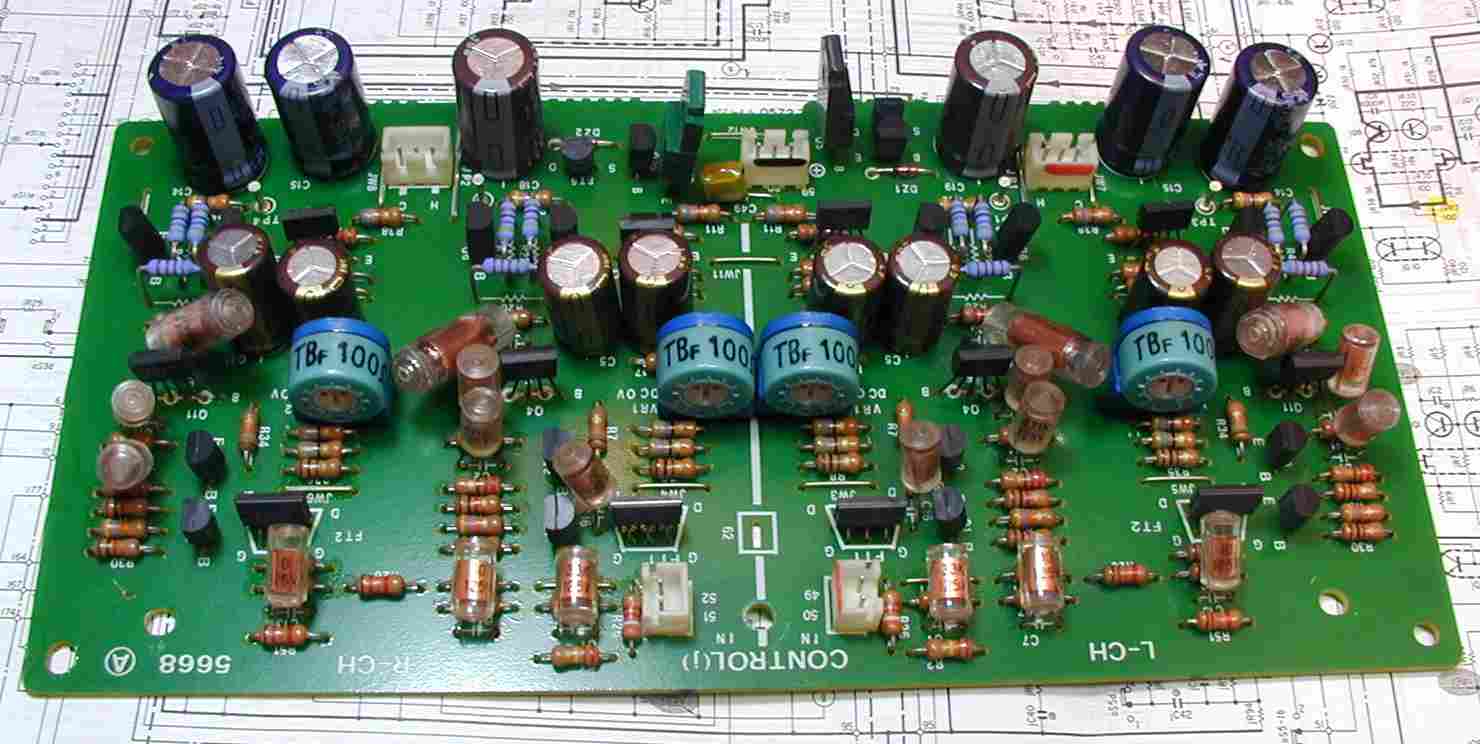

７．コントロールＡＭＰの修理。電源コンデンサー容量増強、バランスＶＲ交換。

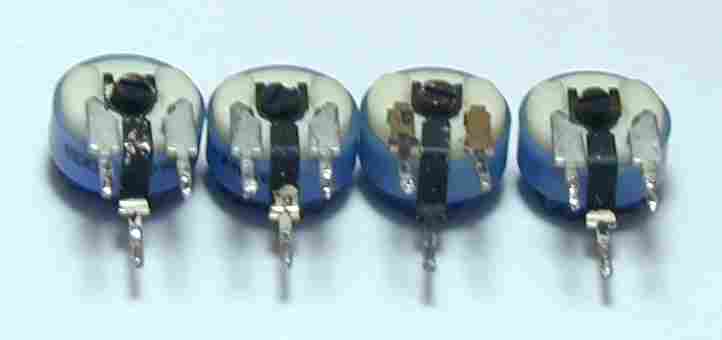

８．交換したバランス用半固定ＶＲ、見たとおり真っ黒。 　　この軸を回したら確実に接触不良になる、調整済みではなく、直ぐに死にますＡＭＰになる。

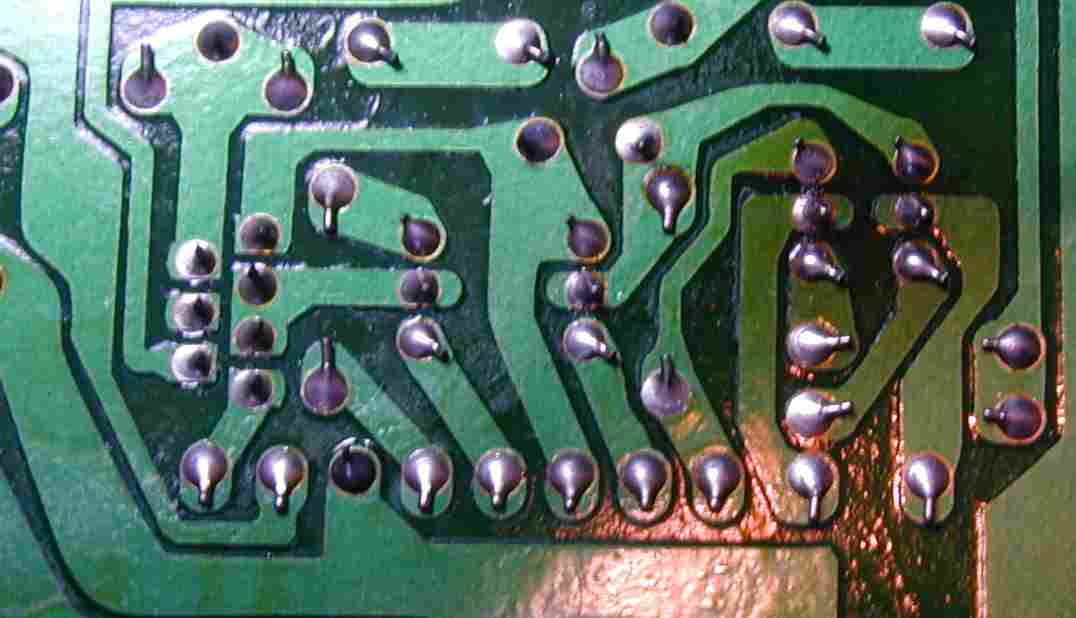

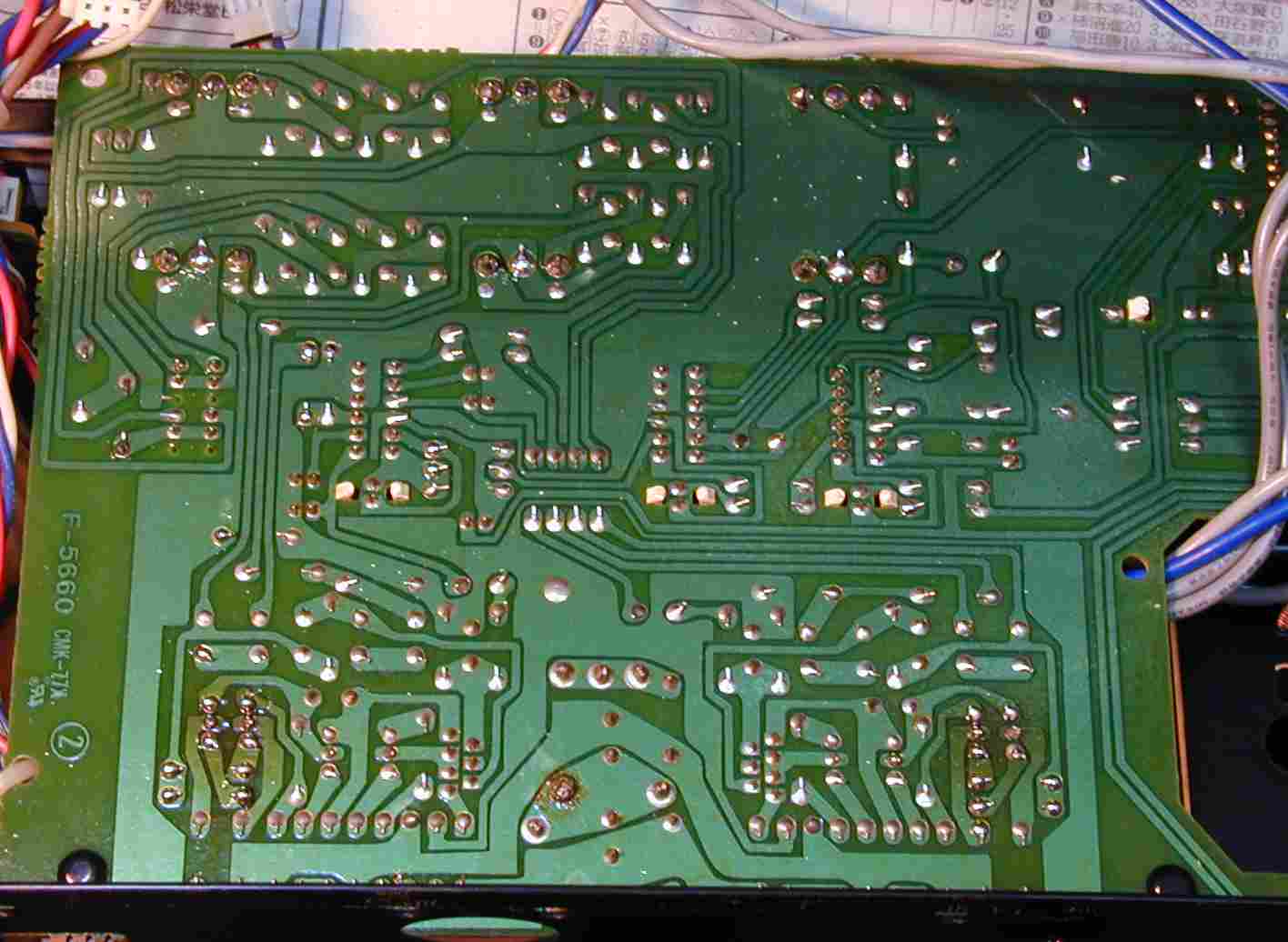

９．ハンダ不良の所、見て解りますか？

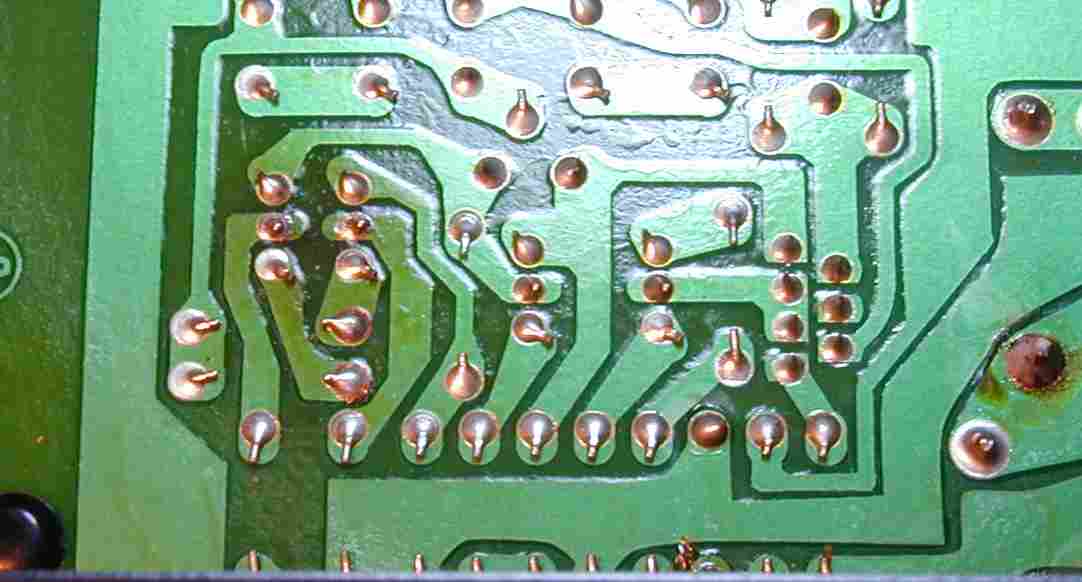

１０．ハンダ不良の所その２、見て解りますか？

１１．ハンダ補正した（光っている所）、コントロール基板。

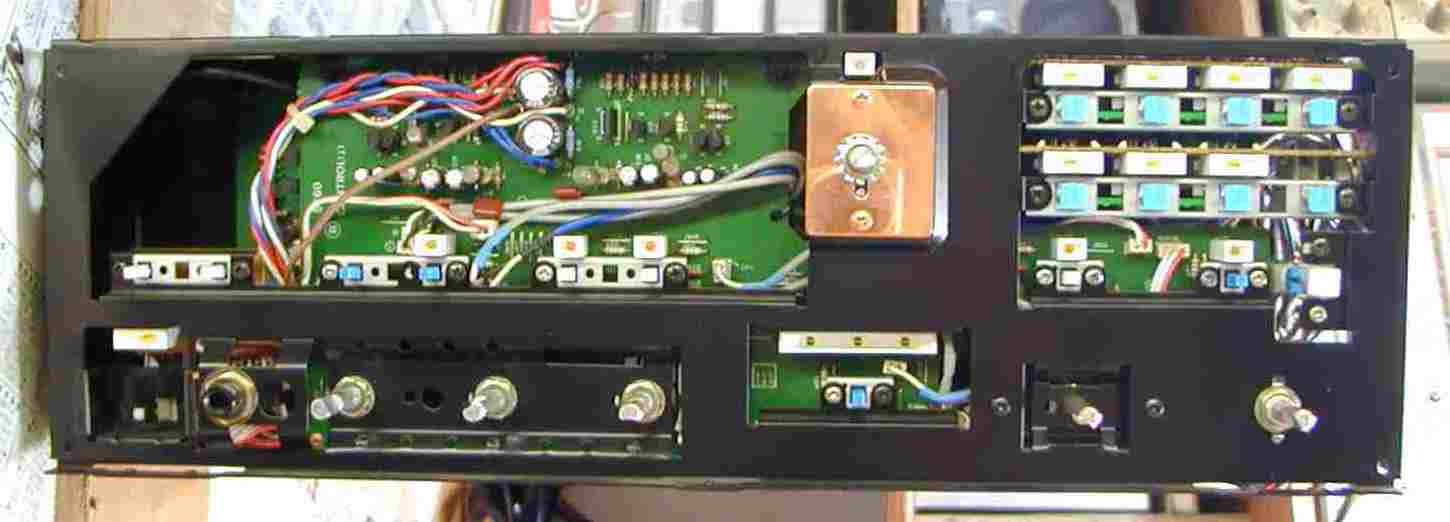

１２．パネルへの基板／部品取り付けネジの増強。 　　　頭の白いネジが増強した物、メーカではコスト削減の為、 　　　半分しかネジを付けていない＝蛇足でも有る方が安心です。

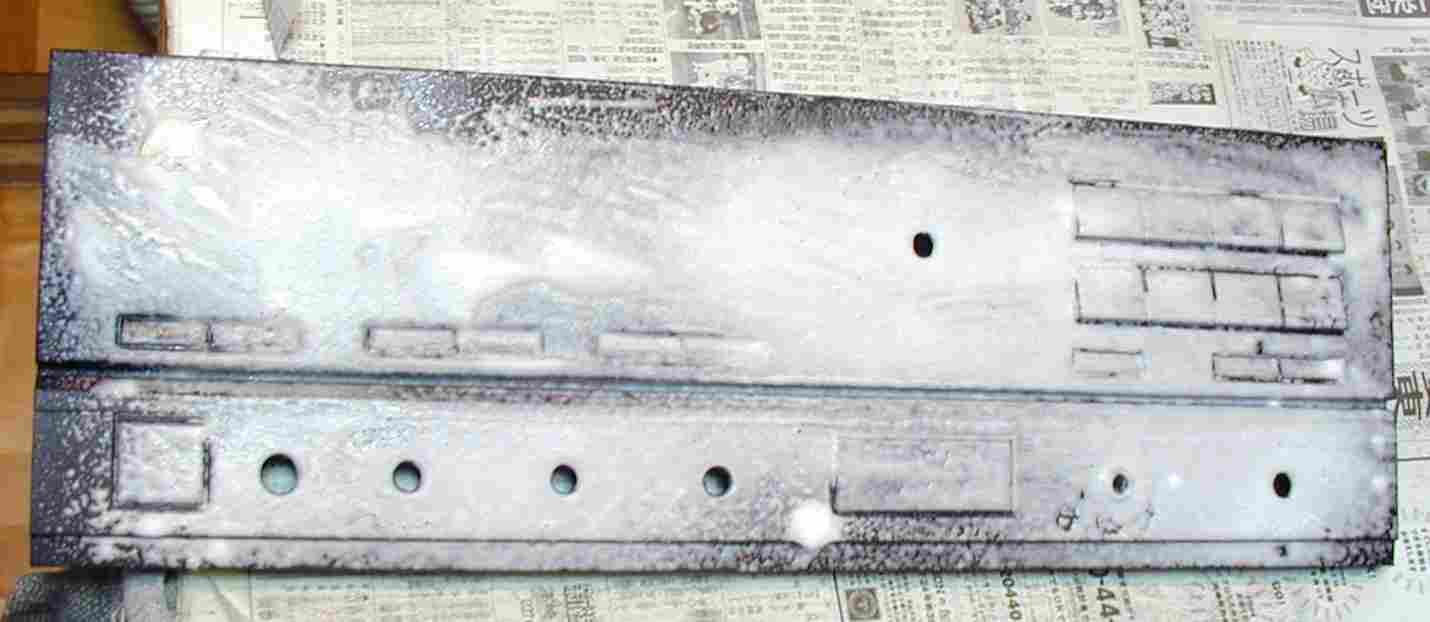

１３．ガラスクリーナでパネルの洗浄。黄色いのはタバコのヤニ。

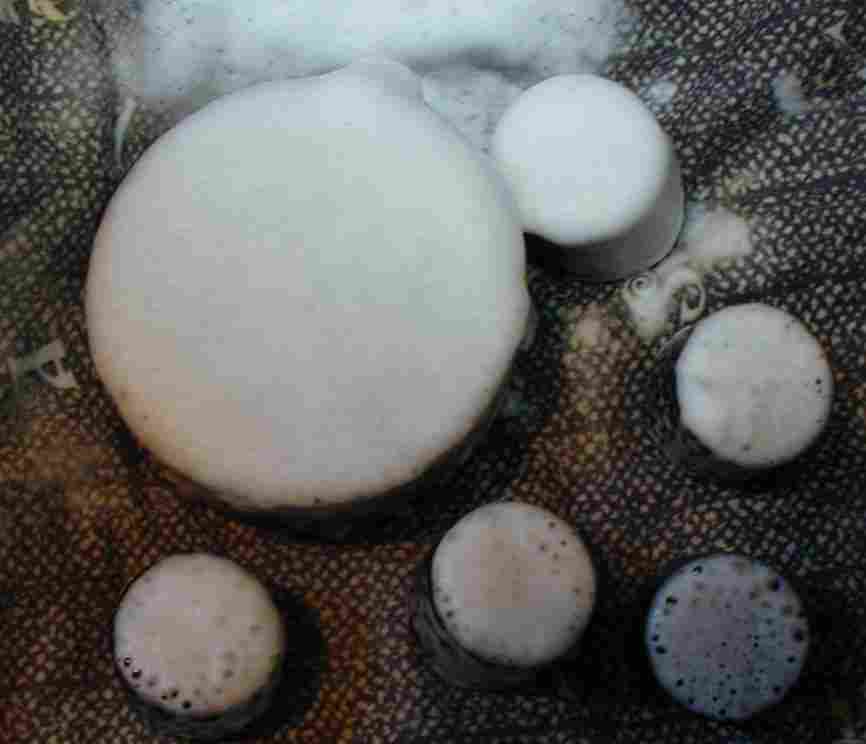

１４．ガラスクリーナでツマミの洗浄。黄色いのはタバコのヤニ。

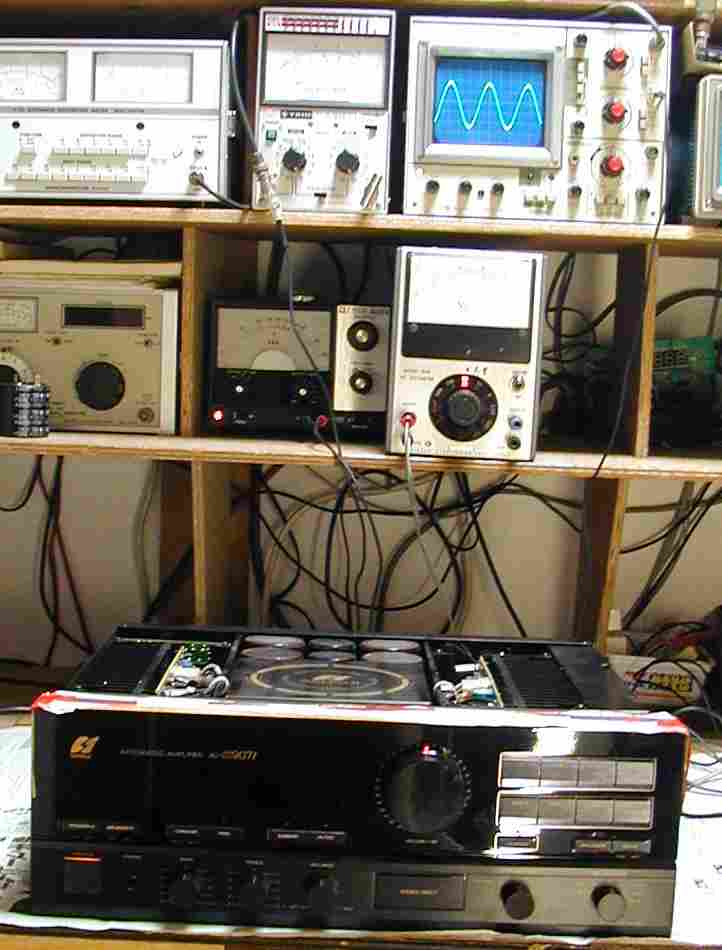

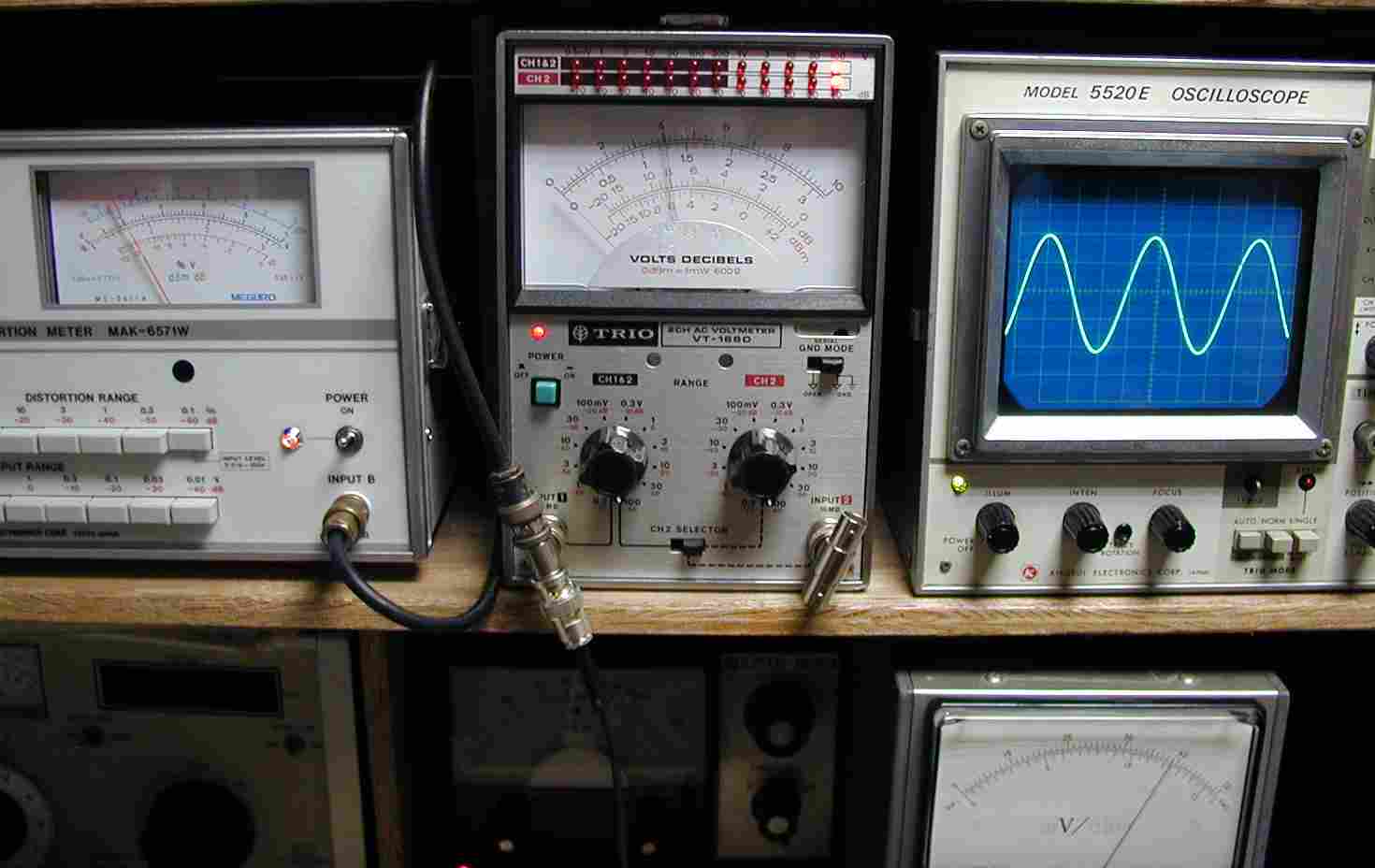

１５．出力／歪み率測定。

１６．出力４０Ｖ＝２００Ｗ／８Ω　歪み率０．０４％（測定レンジ０．１％）。 　　　終段ＴＲ（トランジスター）が良いと軽く行く。

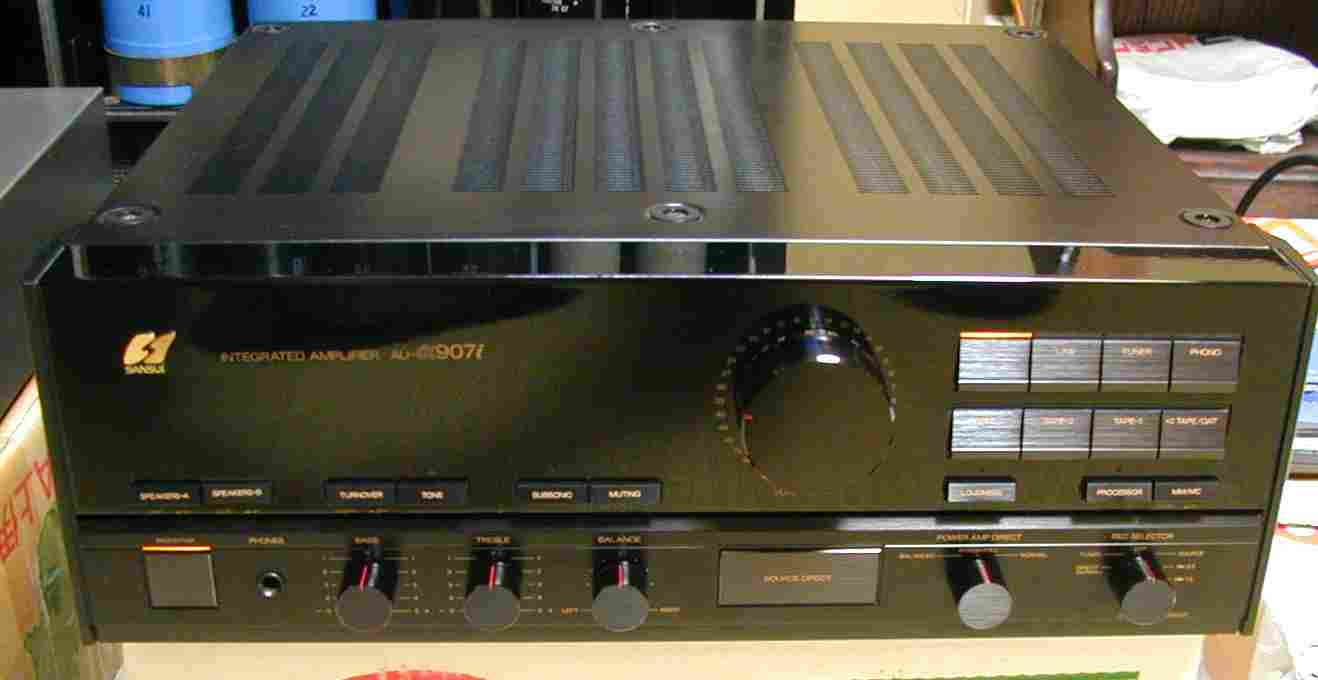

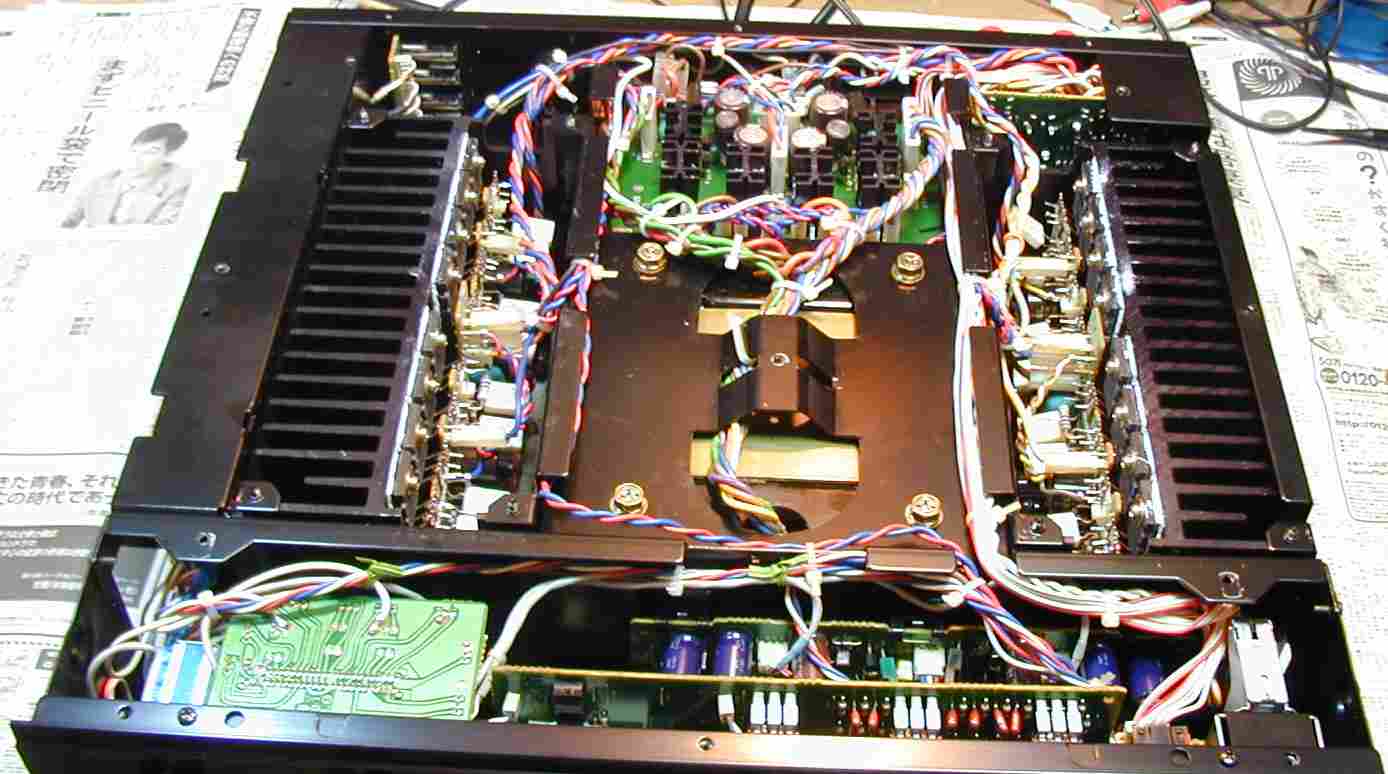

１７．完成。配線はバインドで留める。

１８．　２４時間エージング。
