Ｓａｎｓｕｉ　ＡＵ−９５００　修理記録

平成１３年９月２５日

A．修理前の状況 　　Lチャンネルから「ガリガリ」という音がしはじめる。 　電源を落とし、再度、入れなおしてしばらくの間は大丈夫ですが、 　30分もするとLチャンネルから「ガリガリ」という音がしはじめ、 　だんだん大きくなり「バリバリ」という音になってプロテクトが働き音が鳴らなくなります。 　以前３年前くらいに修理したのですがまたおかしくなってきた B．原因 　メインAMPのＴＲ（トランジスター）劣化 　フラットAMP、イコライザーAMPのＴＲ（トランジスター）の劣化 Ｃ．修理状況 　メインAMPのバランス、バイアス調整用　半固定ＶＲ４個交換 　メインAMPのＴＲ（トランジスター）16個交換 　イコライザー、フラットAMPのＴＲ（トランジスター）１６個交換 　配線手直し、補強 　経年劣化による各部ハンダ補正 Ｄ．使用部品 　バランス、バイアス調整用　半固定ＶＲ　　　　４個 　ＴＲ（トランジスター）　３２個 　こんでんさー　　4個 Ｅ．修理費　　　２２，０００円　　　　＜＜通常修理＞＞

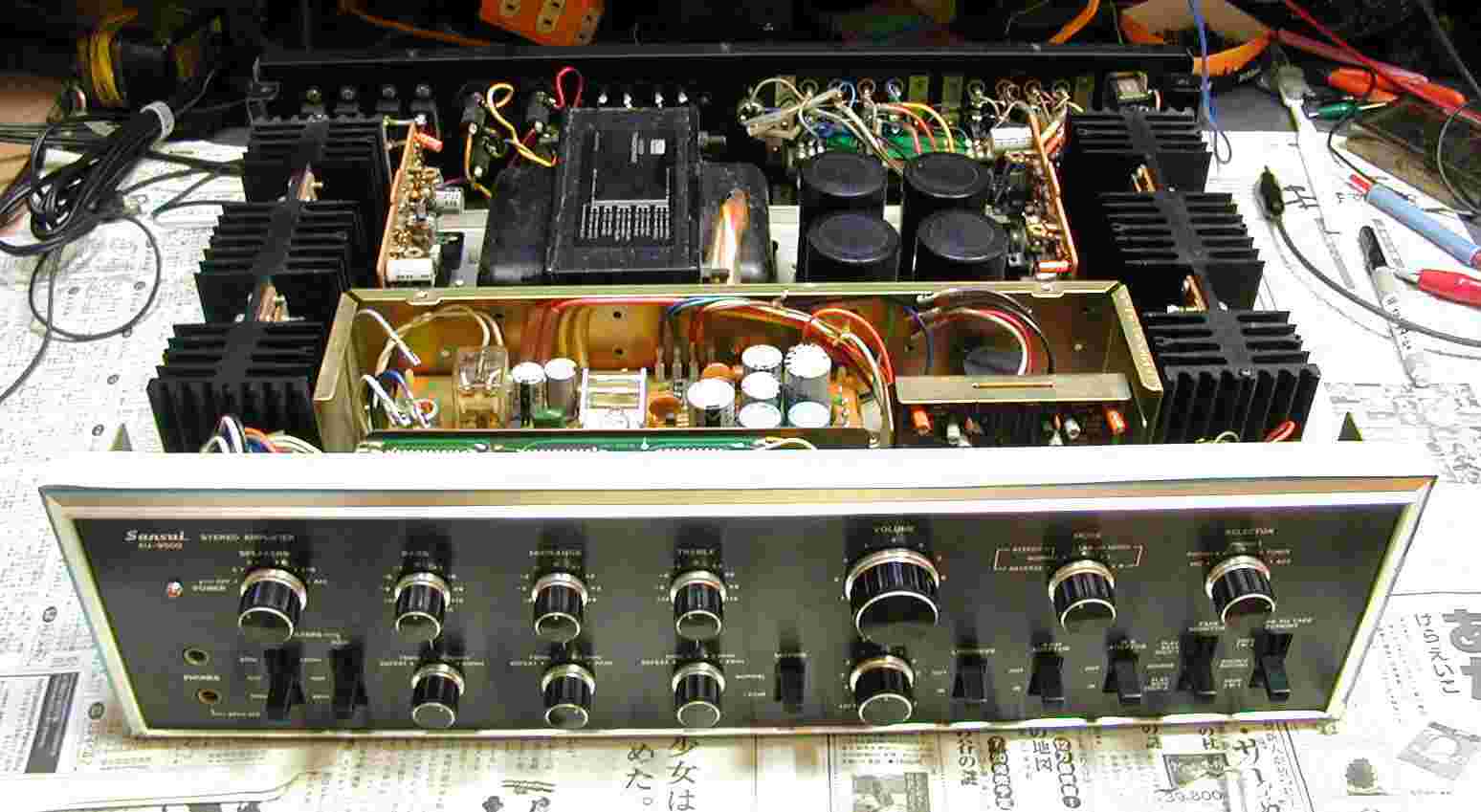

１．前上から見た全体

２．修理前のドライブ基板

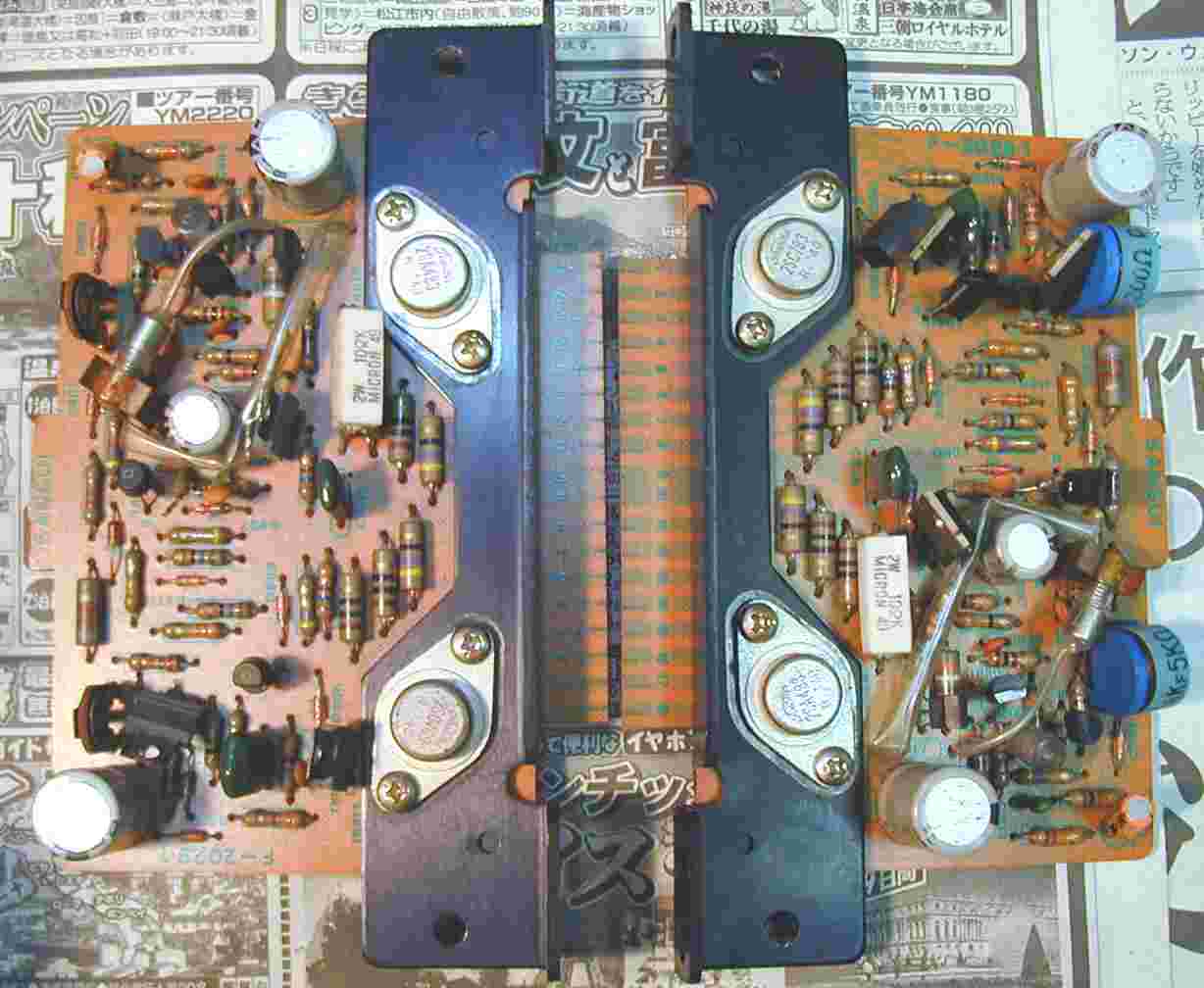

３．修理前のドライブ基板＝左、　　修理後のドライブ基板＝右

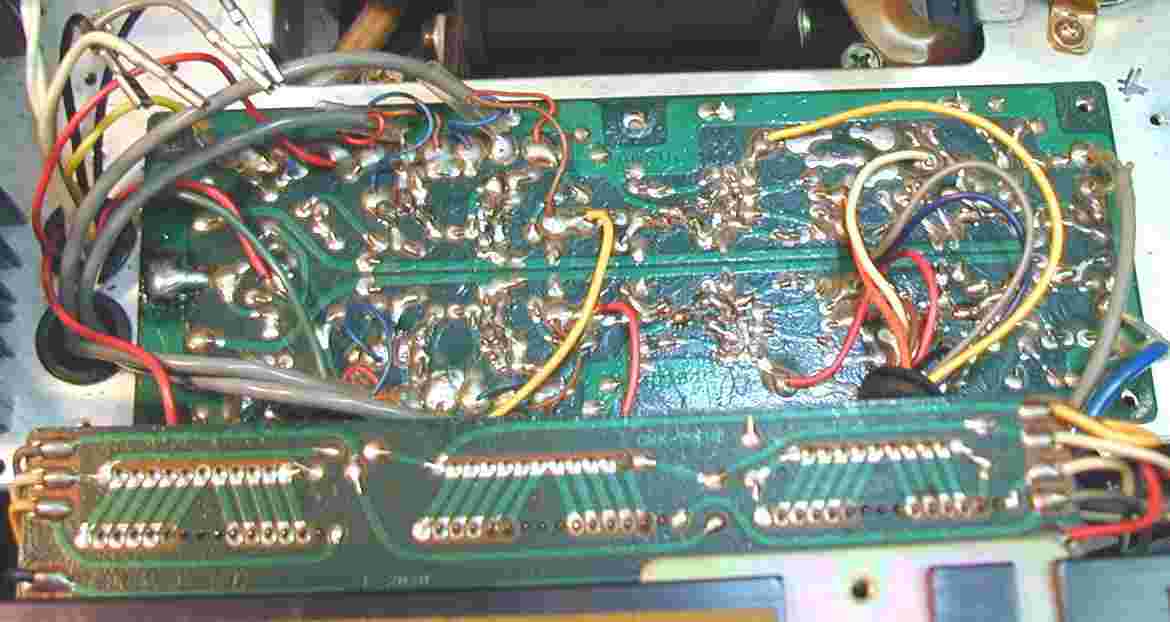

４．ハンダの盛り直しをした、プロテクト回路基板

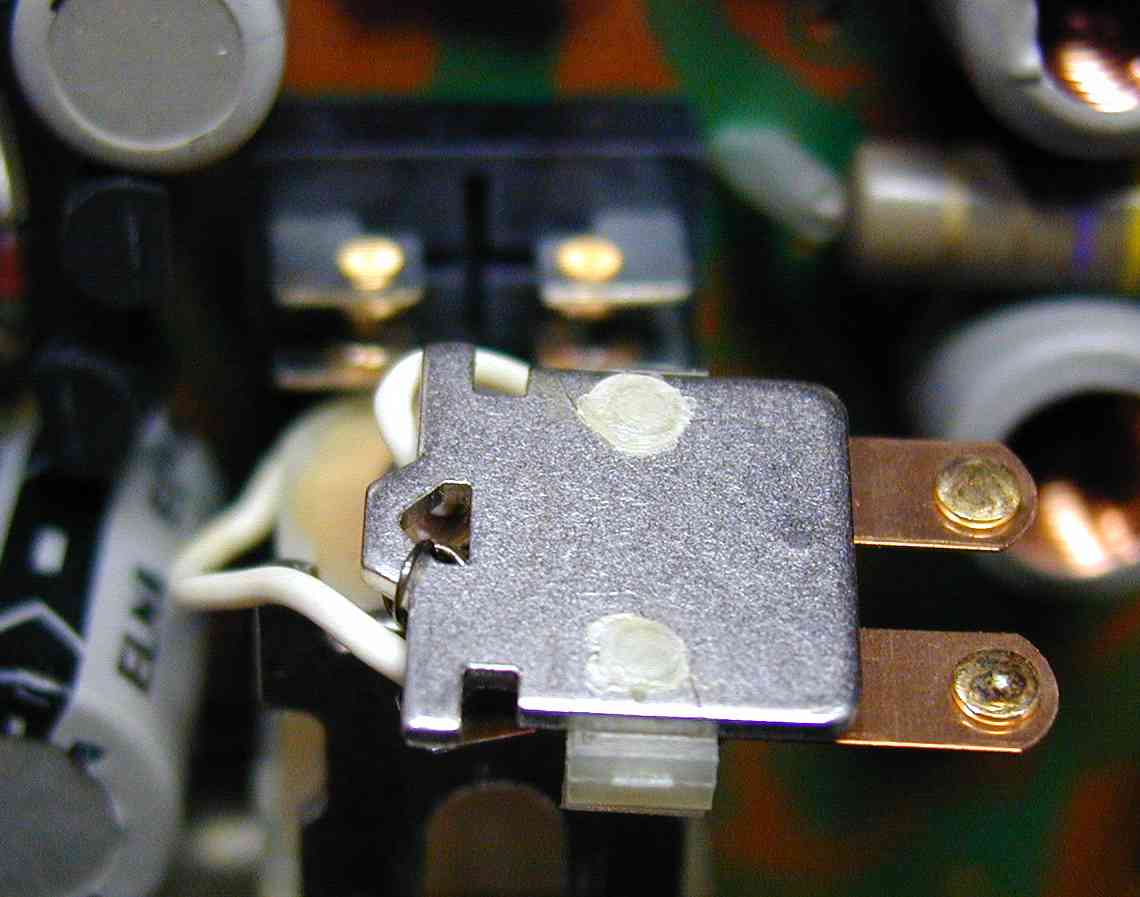

５．磨く前のＳＰ接続用リレー 　　金メッキしてあっても、ご覧のようになる。

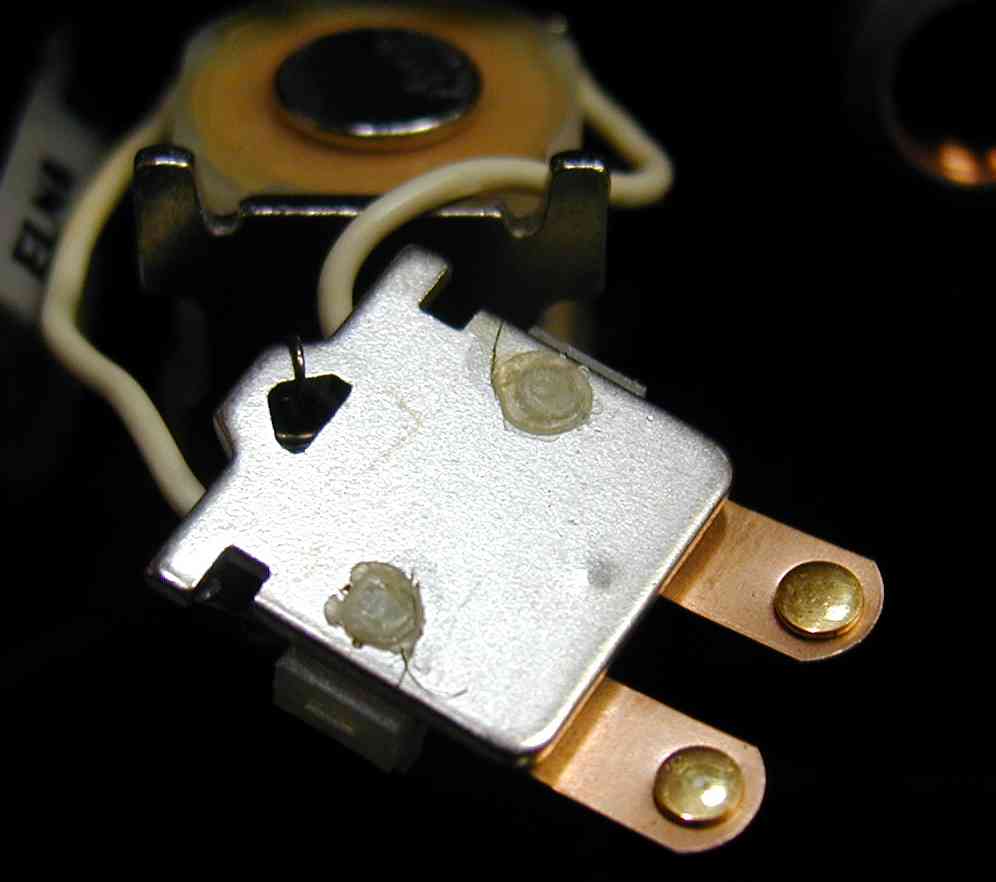

６．磨いたＳＰ接続用リレー 　　金メッキしてあるので、ご覧のようになる。

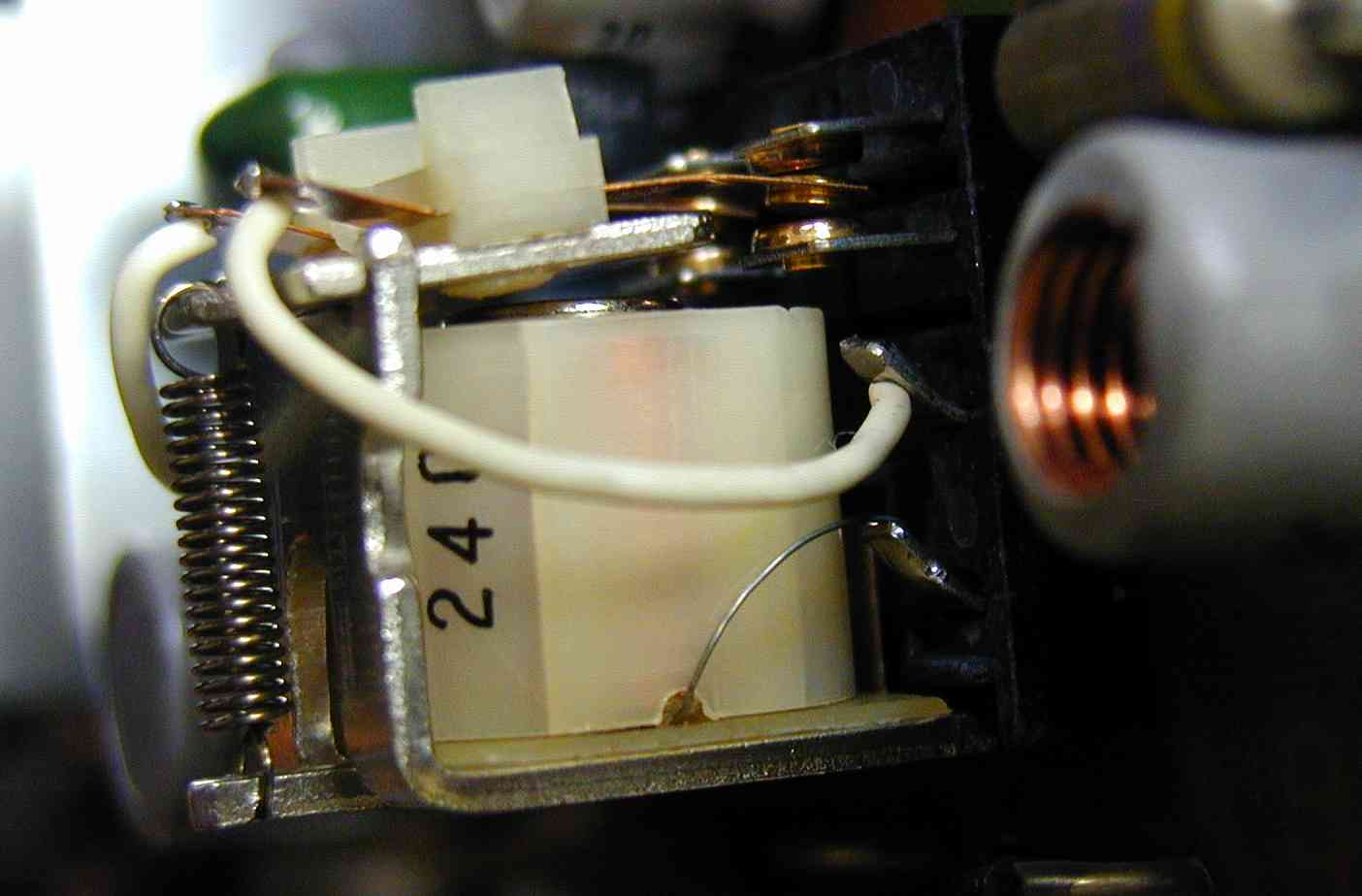

７．組み付けたＳＰ接続用リレー 　　ケースを被せる前。

８．コントロール基板のＴＲ（トランジスター）交換

９．バイアス調整

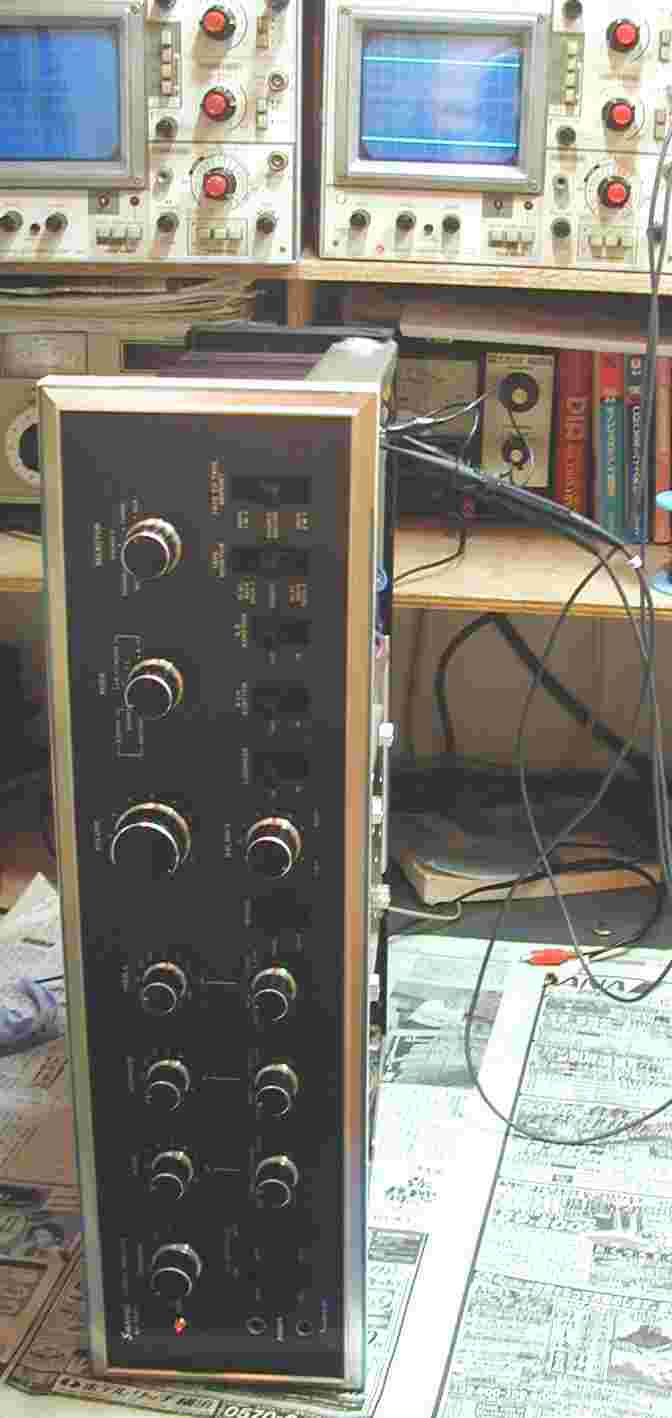

９．出力測定

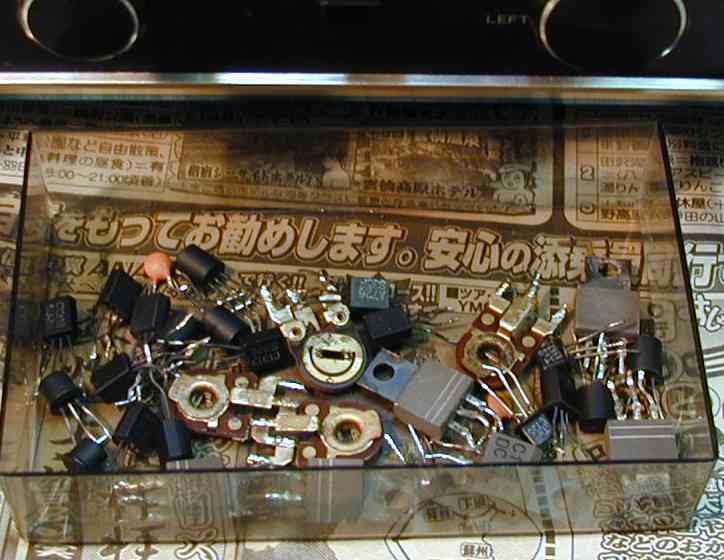

１０．交換した部品
