Sansui AU−9500. 9台目 修理記録
 平成14年12月20日到着   2月2日完了
  • A. 修理前の状況
      電源ON後、ミューテングリレーがON後すると、VRミニマムでSPより「ゴソゴソボウボウ」ノイズがでる。
      同時にコ−ン紙がゆっくりと前後に動く。

  • B. 原因
      各部劣化
      初段FET/TR

  • C. 修理状況
      調整用半固定VR交換
      終段初段TR交換
      EQ−AMP−TR交換
      コントロールAMP初段FET/TR交換
      配線手直し、補強
      各部、半田補正
      コンデンサー交換
  • D. 使用部品
      半固定VR                             4個
      初段TR                                4個
      EQ−AMP−TR                          4個
      コントロールAM−TR                      14個
      コントロールAM−FET                     2個
      オーディオ用ミューズ電解コンデンサー           49個
      メタライズドフイルムコンデンサー              10個
      電源増量電解コンデンサー                  5個
      電解コンデンサー                        4個
  • E. 測定・調整
  • F. 修理費       68,000円    オーバーホール修理。


交換に使用するオーディオ用ミューズ電解コンデンサー
C. 修理状況
C−1A. 修理前 上から見る 緑のテープは識別用

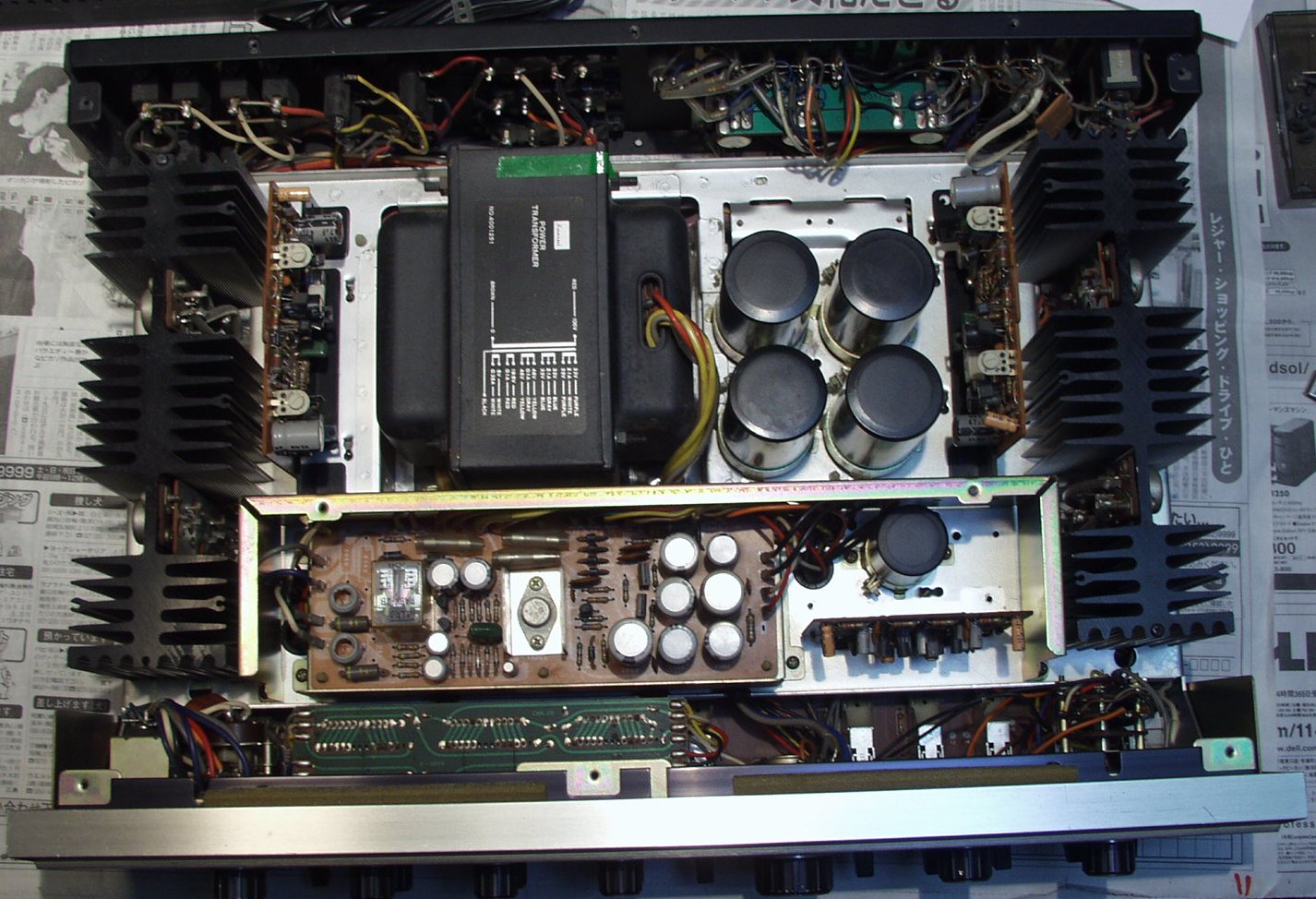

C−1B. 修理後 上から見る

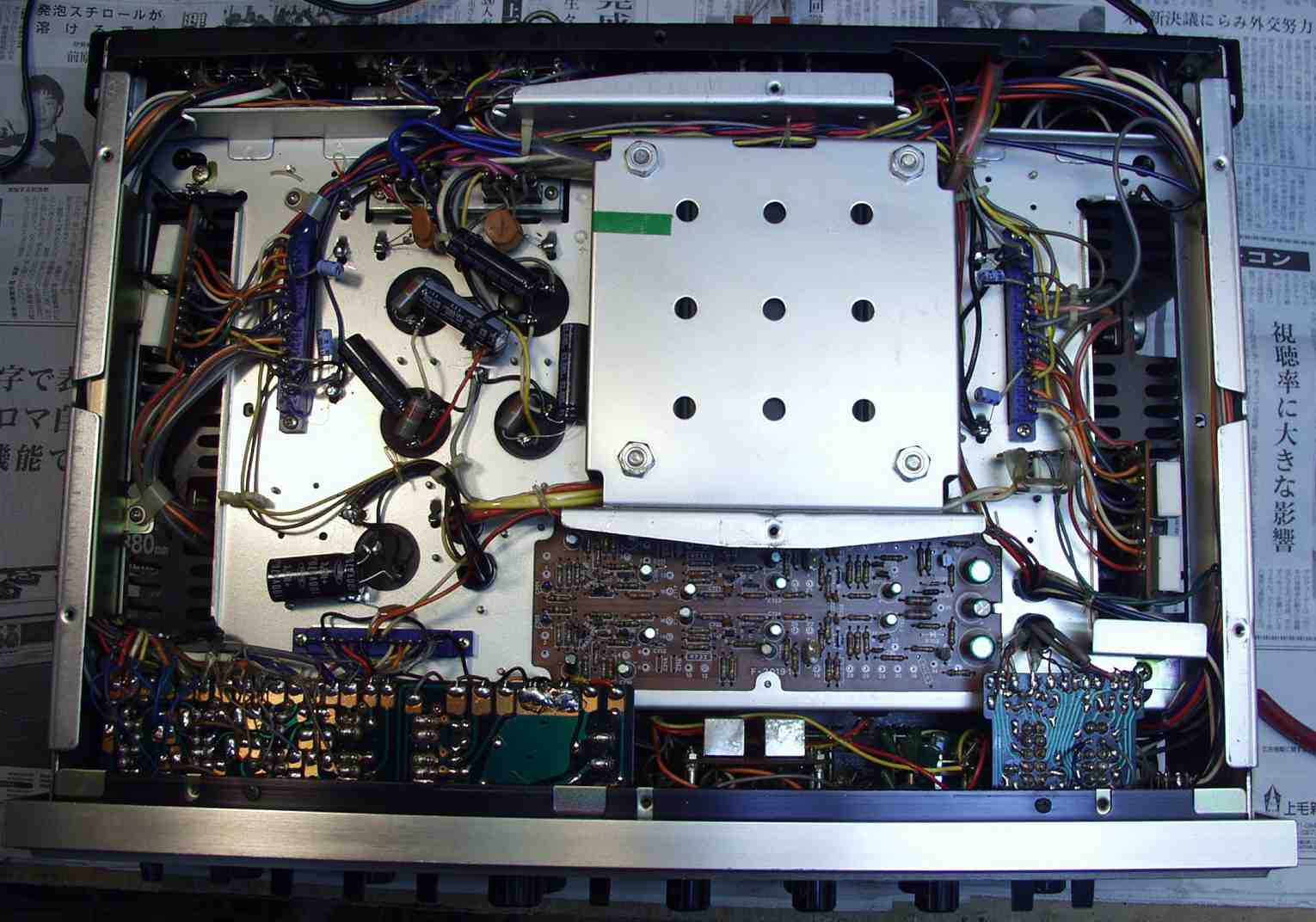

C−1C. 修理前 下から見る

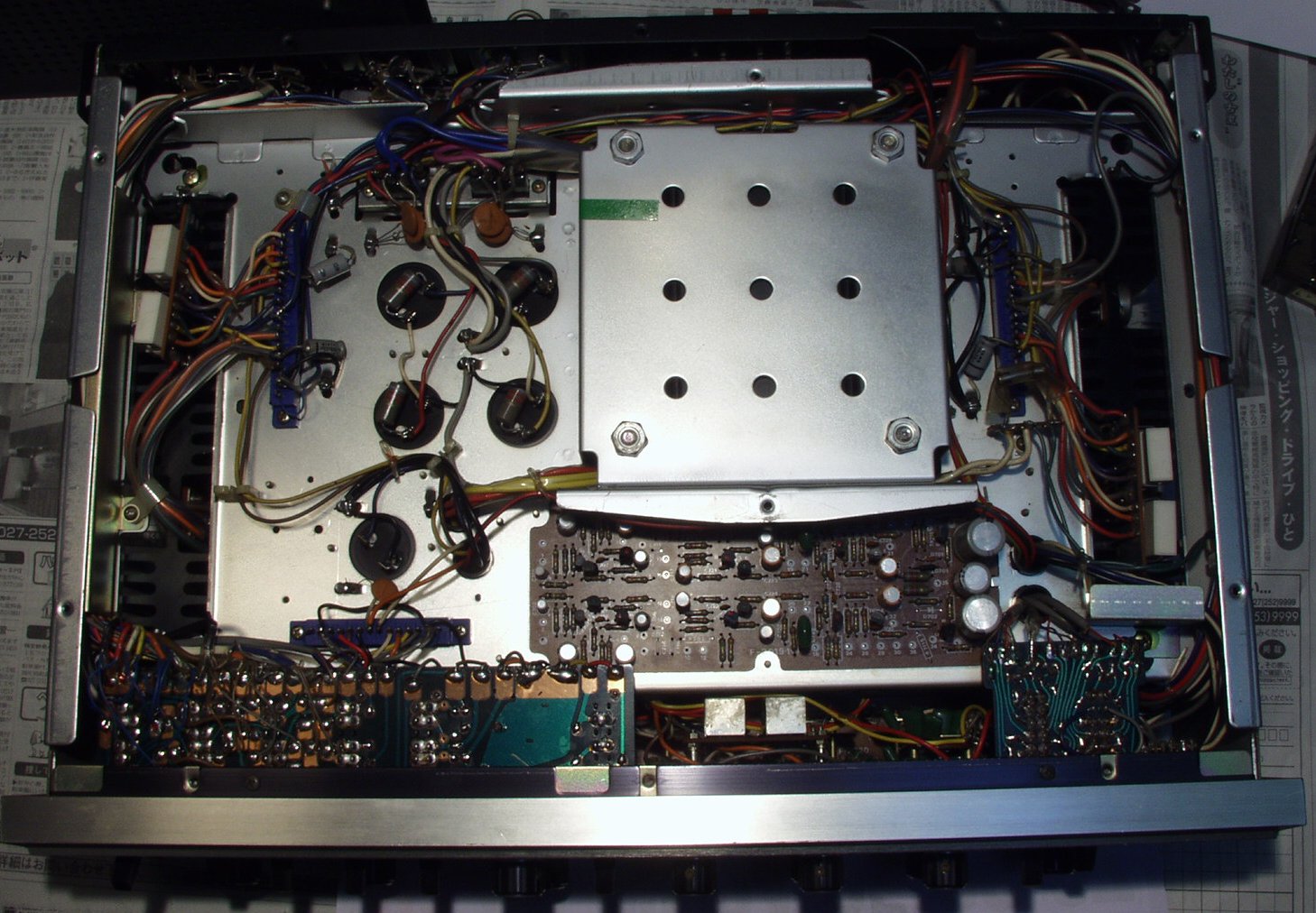

C−1D. 修理後 下から見る

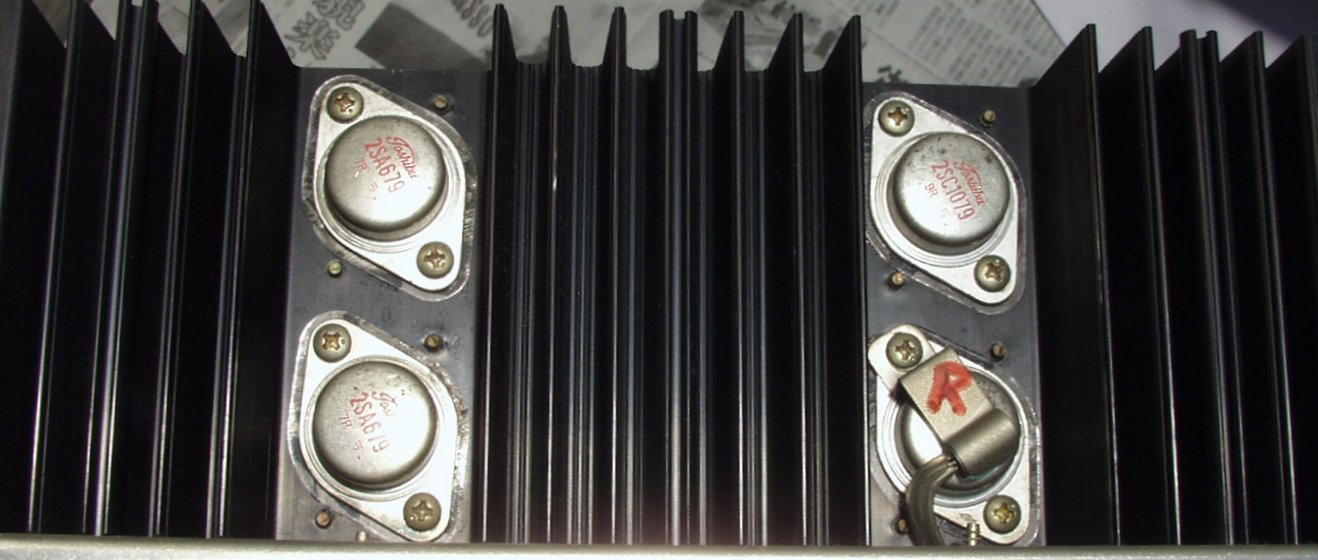

C−2A. 修理前 R側 終段トランジスター 熱でシリコングリスが流れ出し殆ど無い

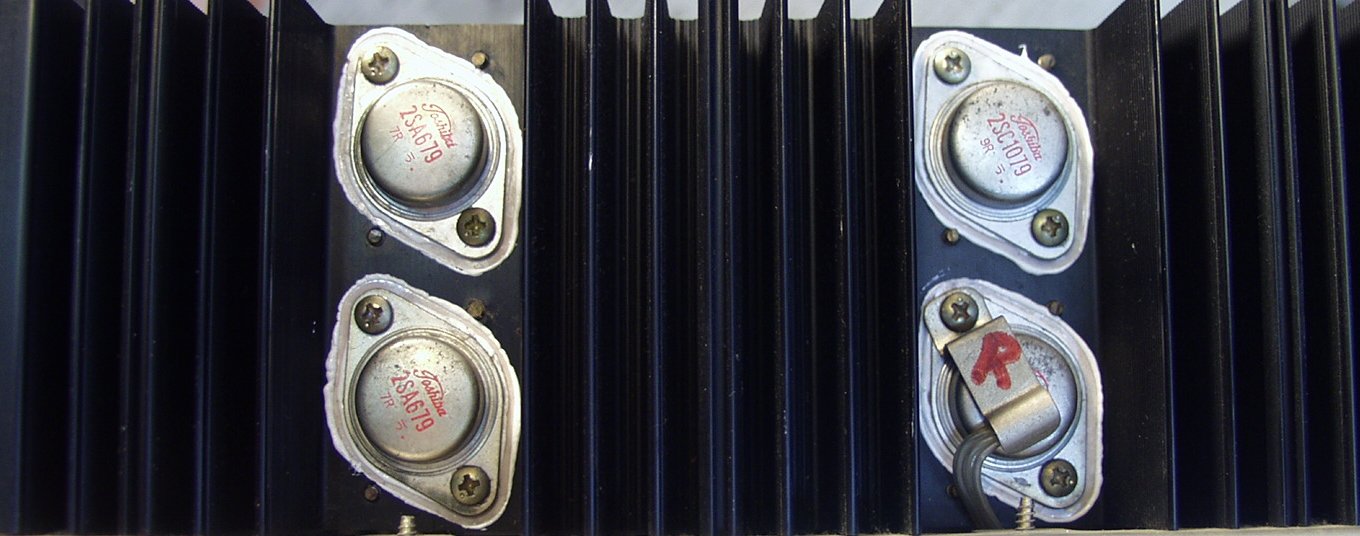

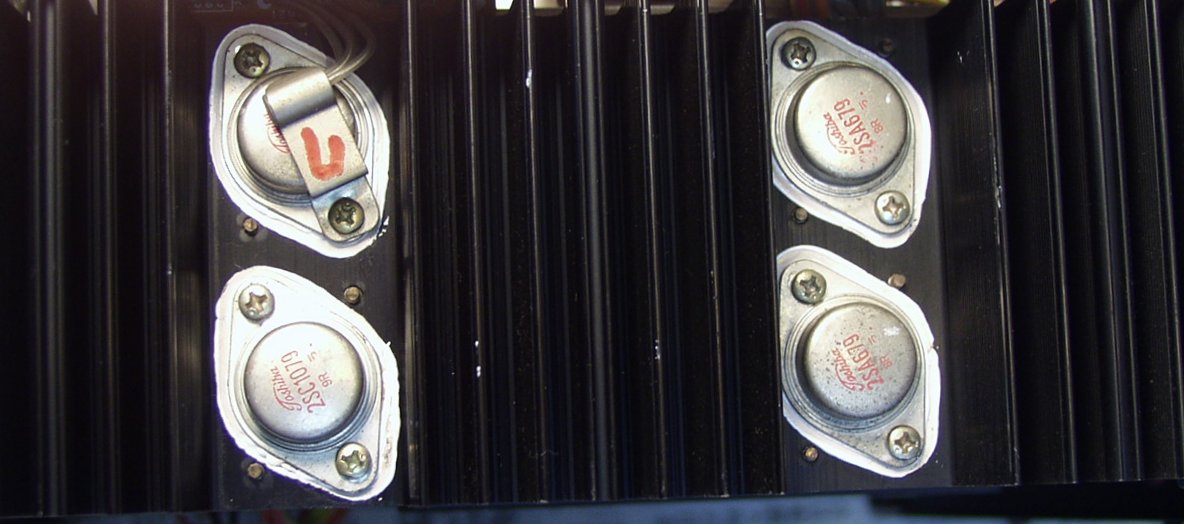

C−2B. 修理後 R側 終段トランジスター
C−2C. 修理前 L側 終段終段トランジスター 熱でシリコングリスが流れ出し殆ど無い
C−2D. 修理後 L側 終段終段トランジスター
C−3A. 修理前 終段基盤

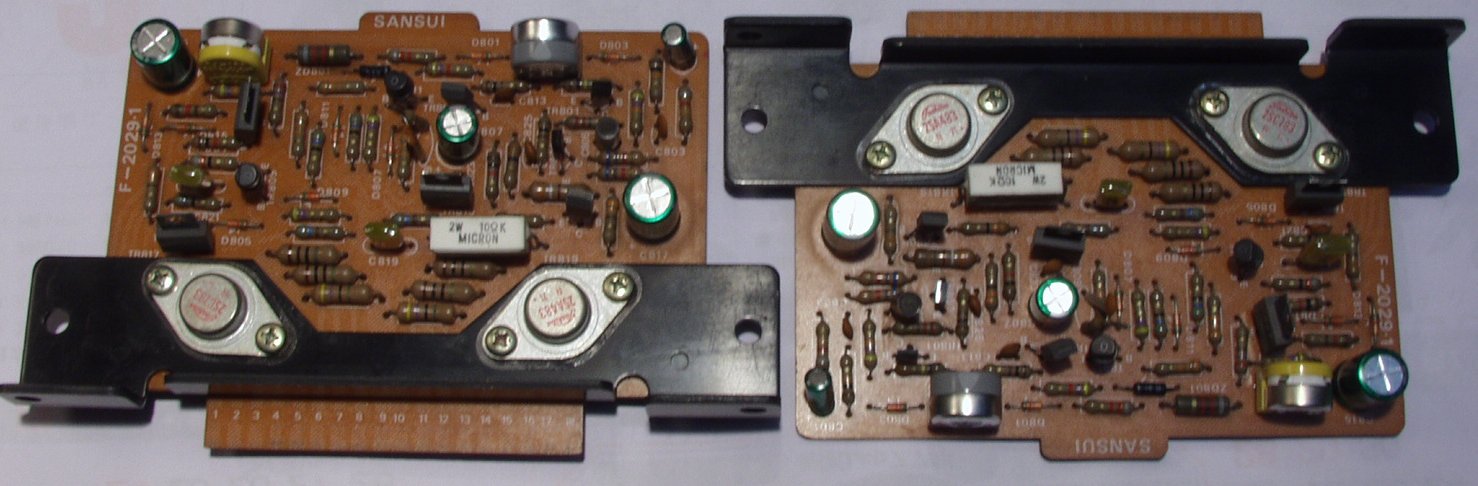

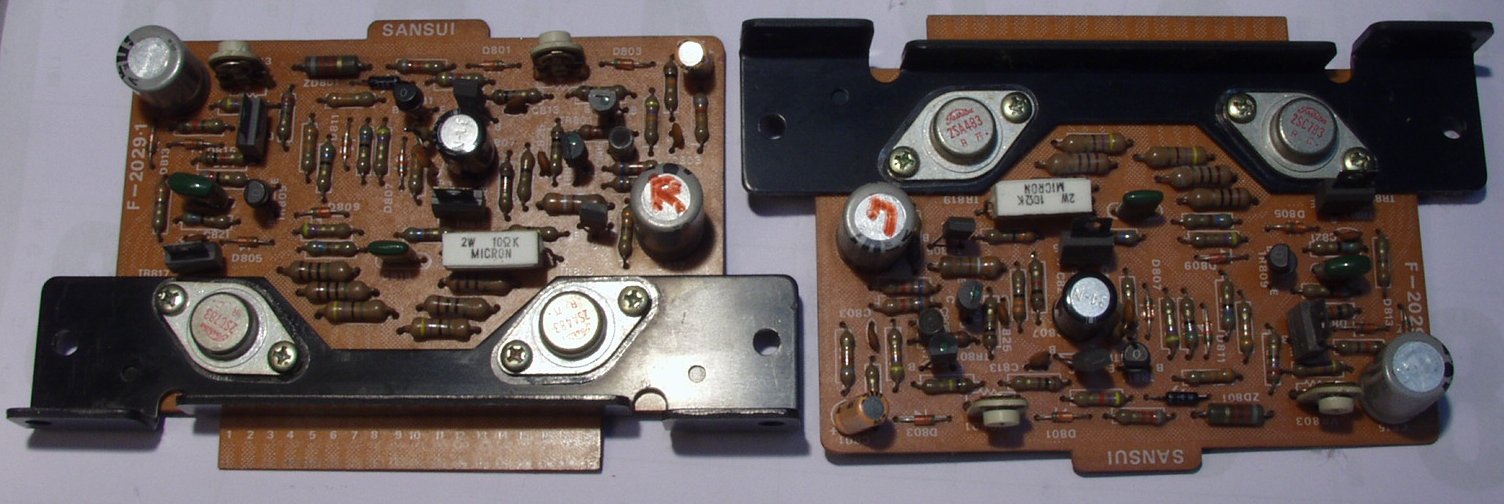

C−3B. 修理後 終段基盤 TR(トランジスター)4個、半固定VR4個、電解コンデンサー8個、フイルムコンデンサー4個交換
C−3C. 修理前 終段基盤裏

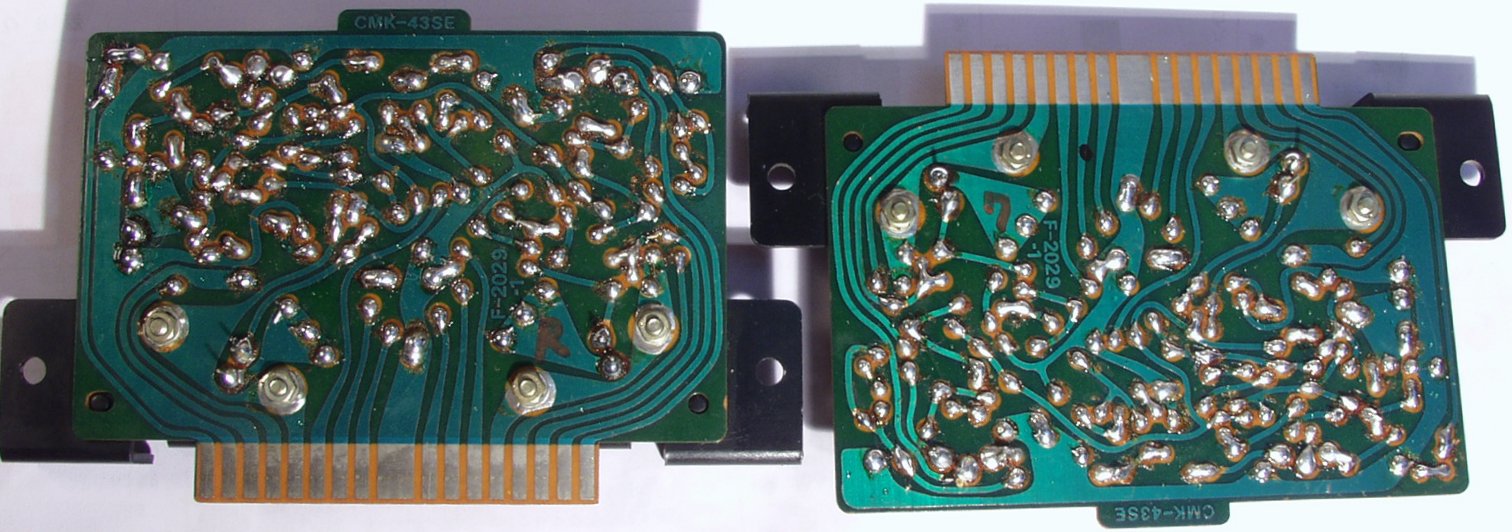

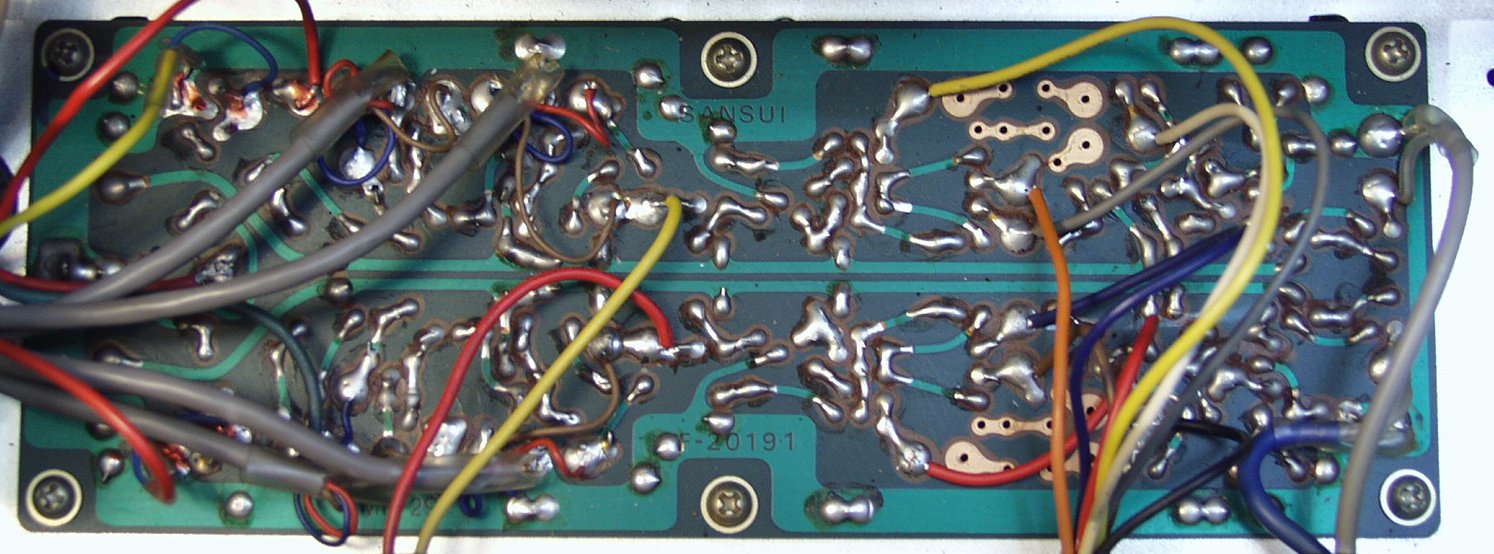

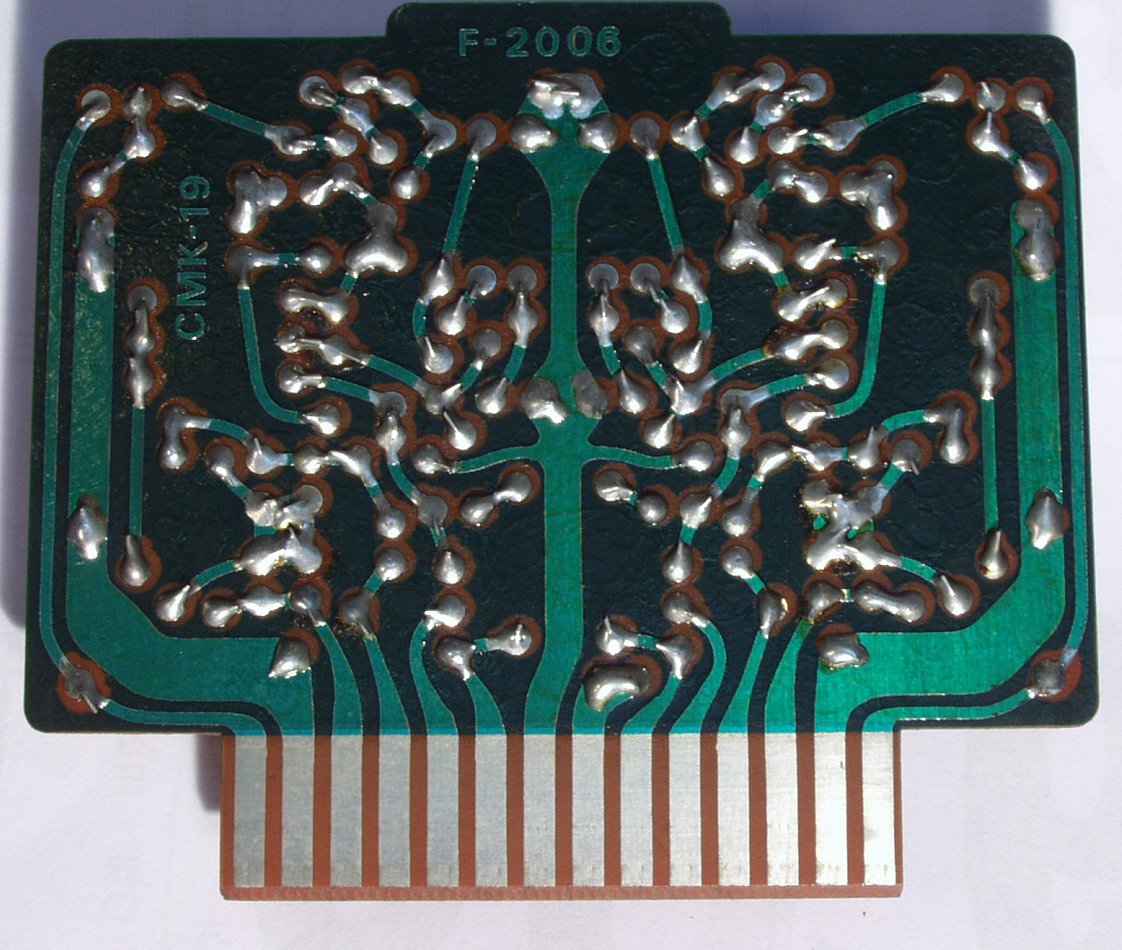

C−3D. 修理後(半田補正) 終段基盤裏 全ての半田をやり直す
C−4A. 修理前 整流・プロテクト基盤

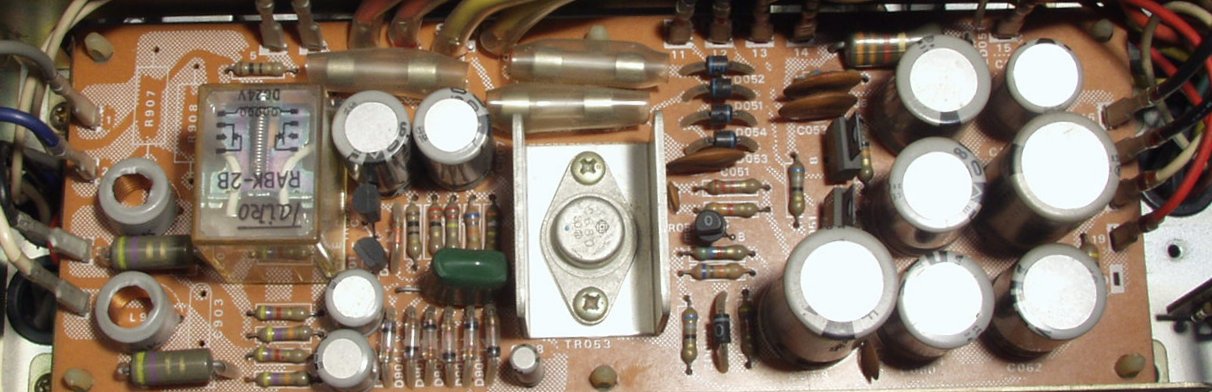

C−4B. 修理後 整流・プロテクト基盤  SP接続リレー、電解コンデンサー12個交換

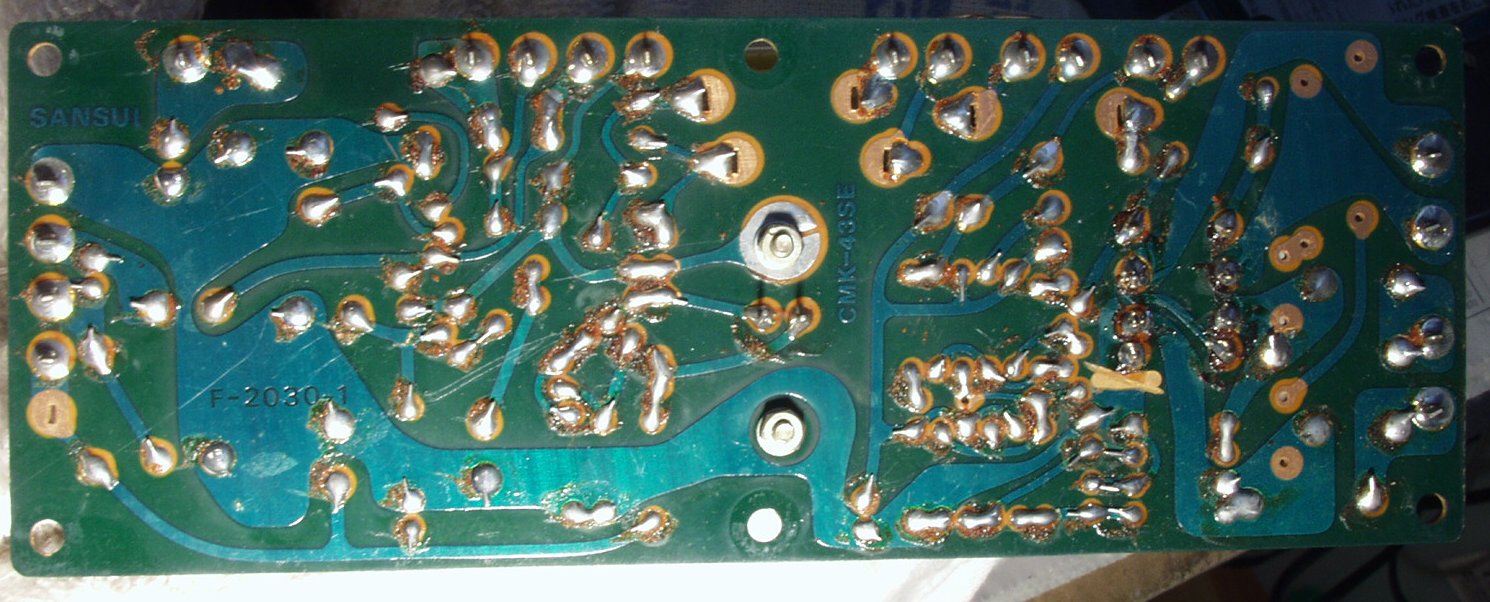

C−4C. 修理前 整流・プロテクト基盤裏

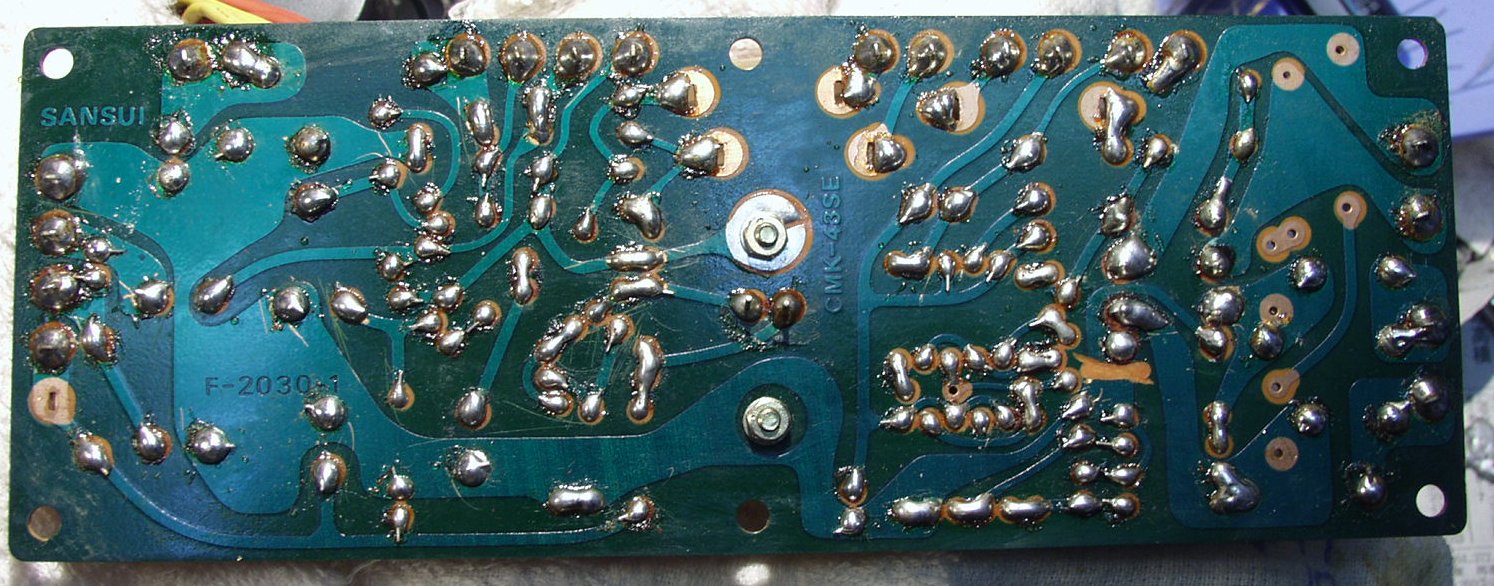

C−4D. 修理後(半田補正)後 整流・プロテクト基盤裏 全ての半田をやり直す
C−5A. 修理前 コントロール基盤
C−5B. 修理前 コントロール基盤 露結で足が真っ黒

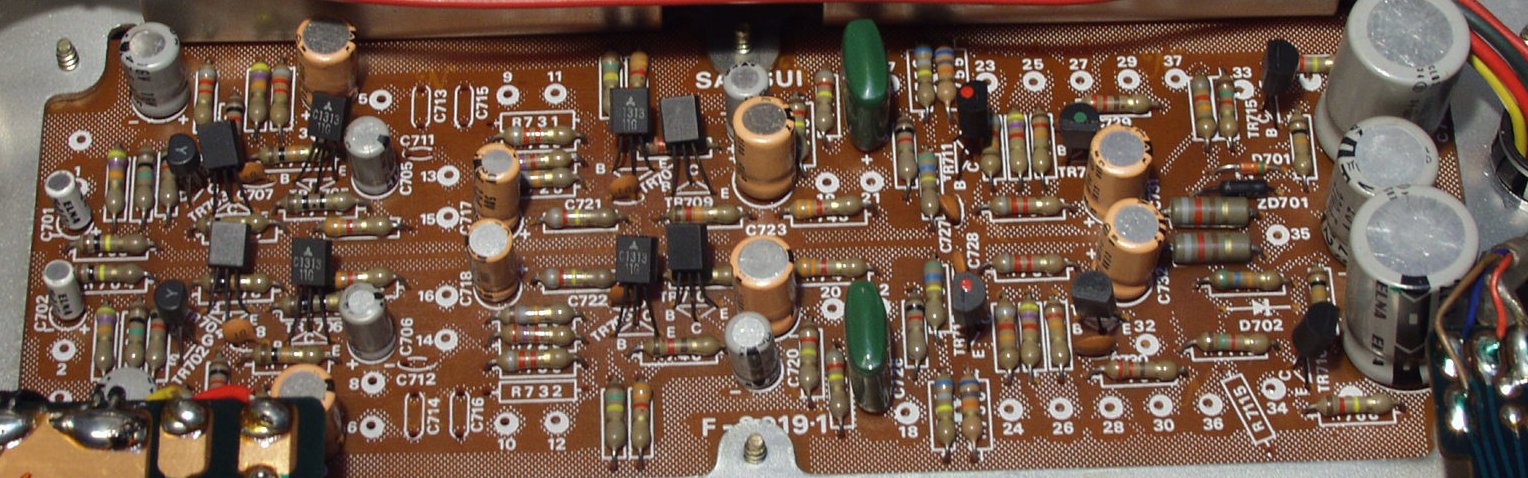

C−5C. 修理後 コントロール基盤  TR(トランジスター)14個、FET2個、電解コンデンサー17個、フイルムコンデンサー2個交換
           タンタル2個交換
C−5D. 修理前 コントロール基盤裏

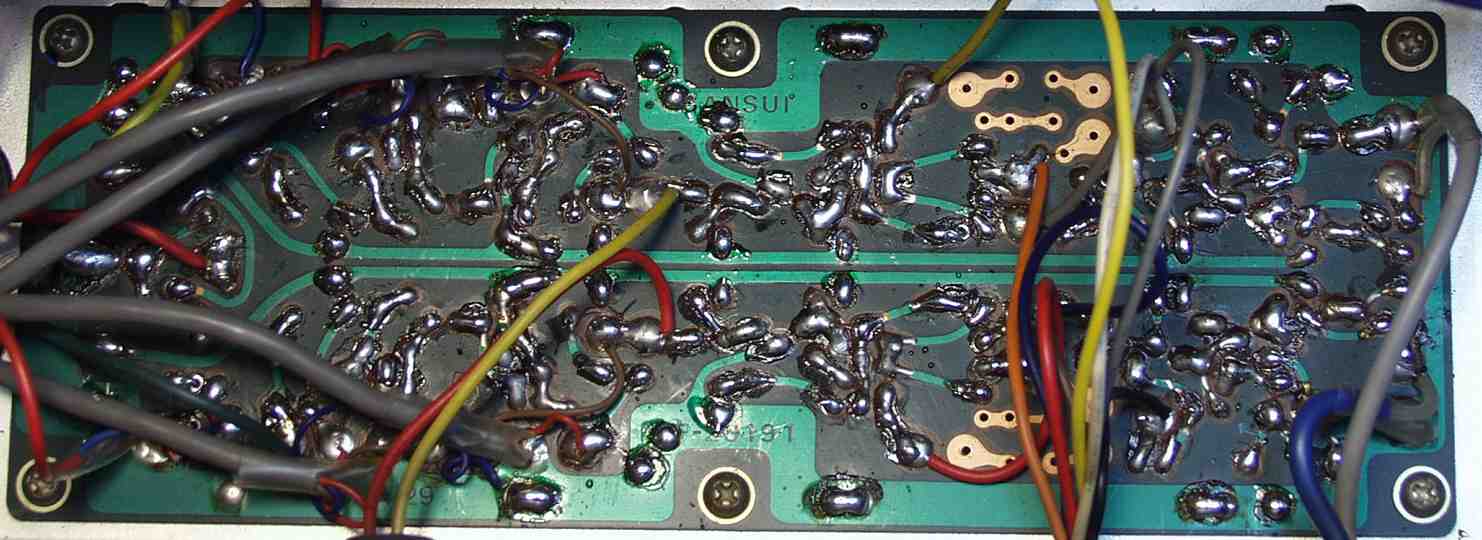

C−5E. 修理後(半田補正) コントロール基盤裏 全ての半田をやり直す
C−6A. 修理前 EQ−AMP基盤
C−6B. 修理後 EQ−AMP基盤  TR(トランジスター)4個、電解コンデンサー12個交換
C−6C. 修理前 EQ−AMP基盤裏

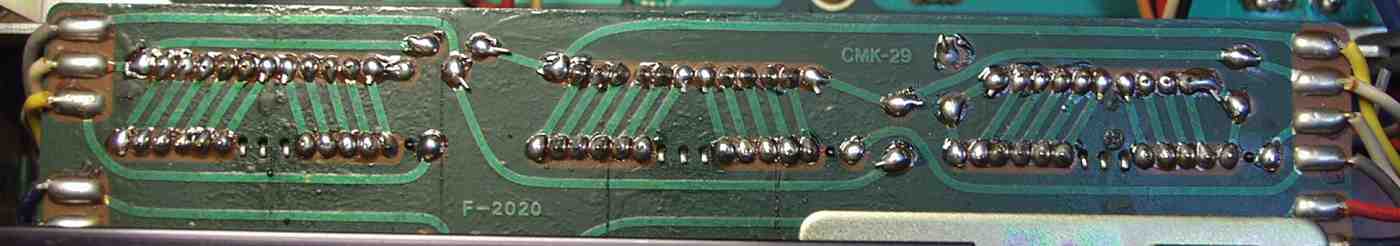

C−6D. 修理後(半田補正) EQ−AMP基盤裏 全ての半田をやり直す

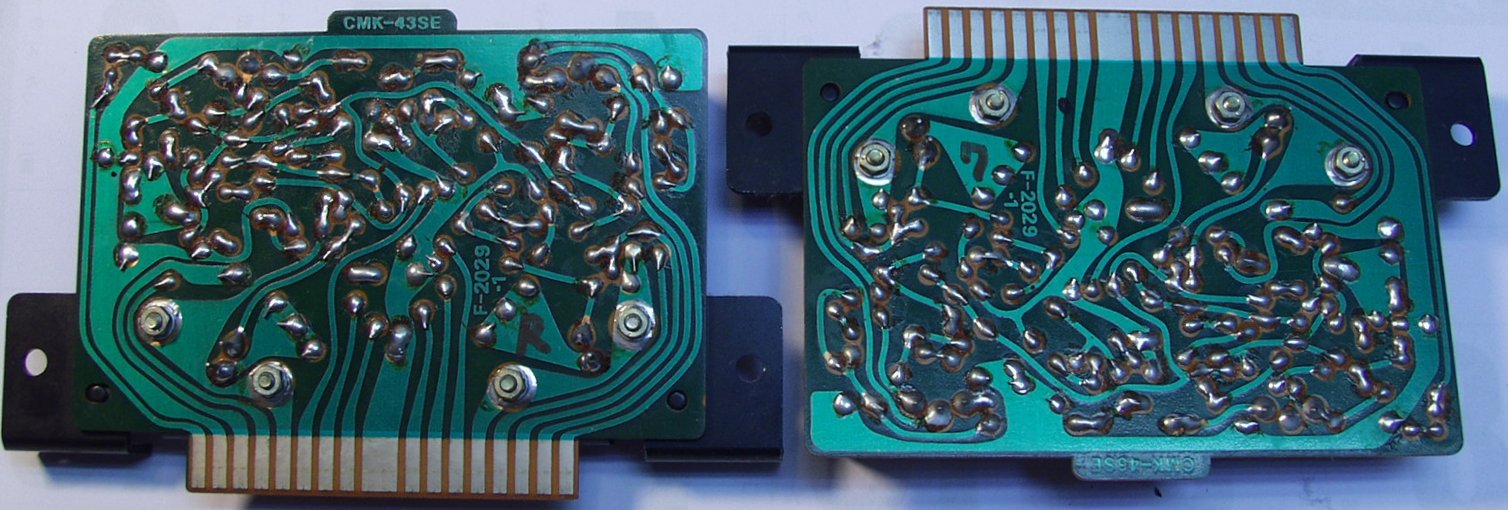

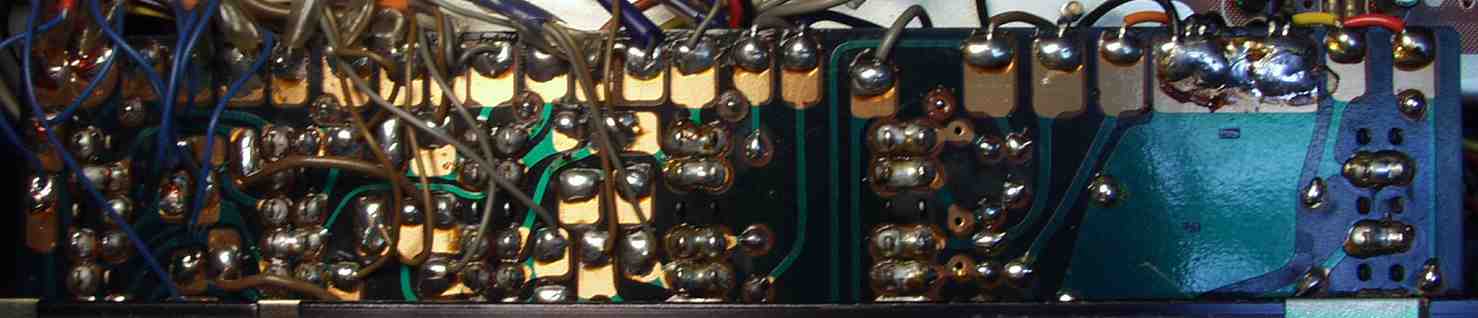

C−7A. 修理(半田補)後 全ての半田のやり直し
C−7B. 修理(半田補)後 全ての半田のやり直し
C−7C. 修理(半田補)後 全ての半田のやり直し

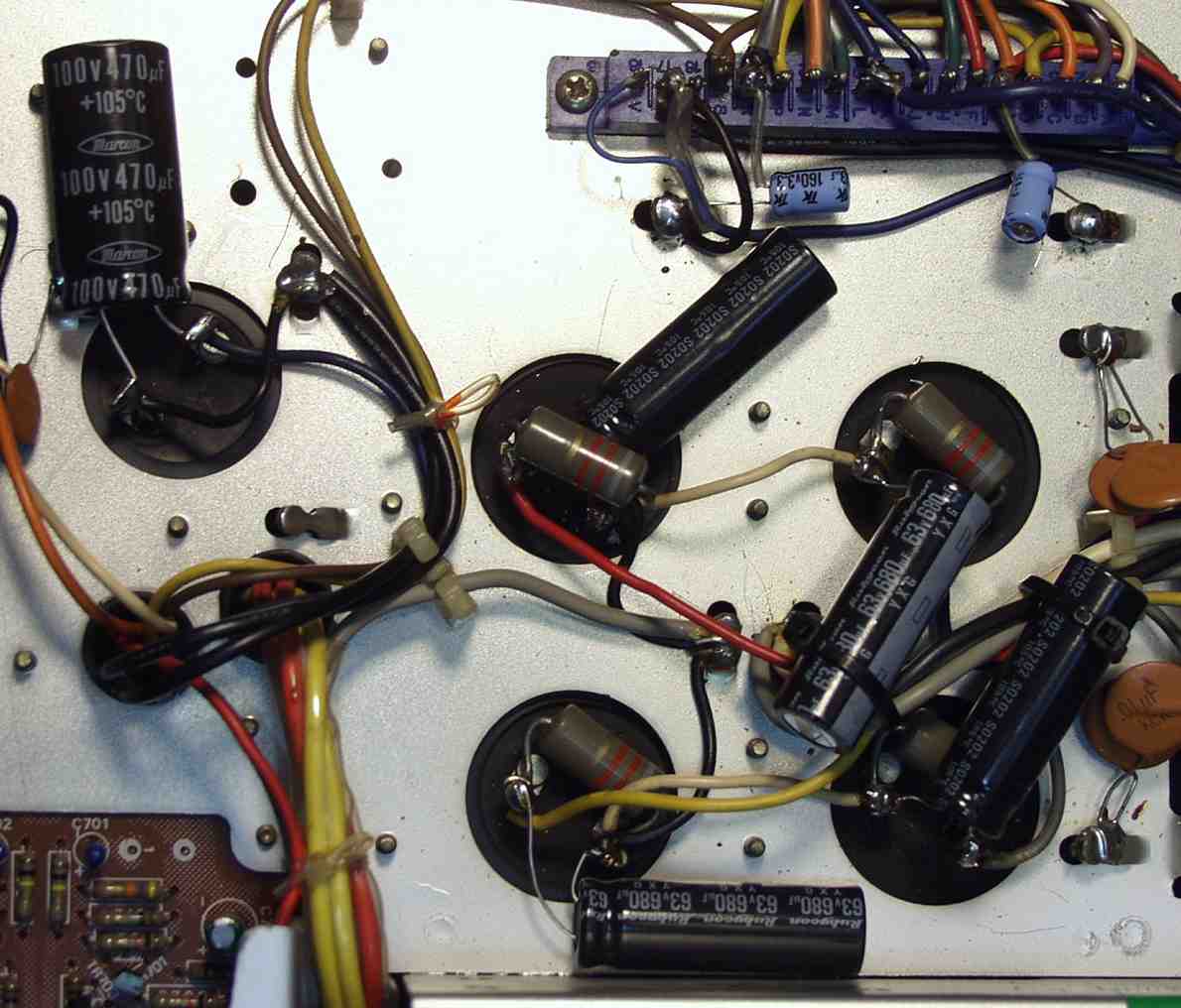

C−8.増強した電解コンデンサー5個
     経年変化を考慮して増強する470μ 680μ4個

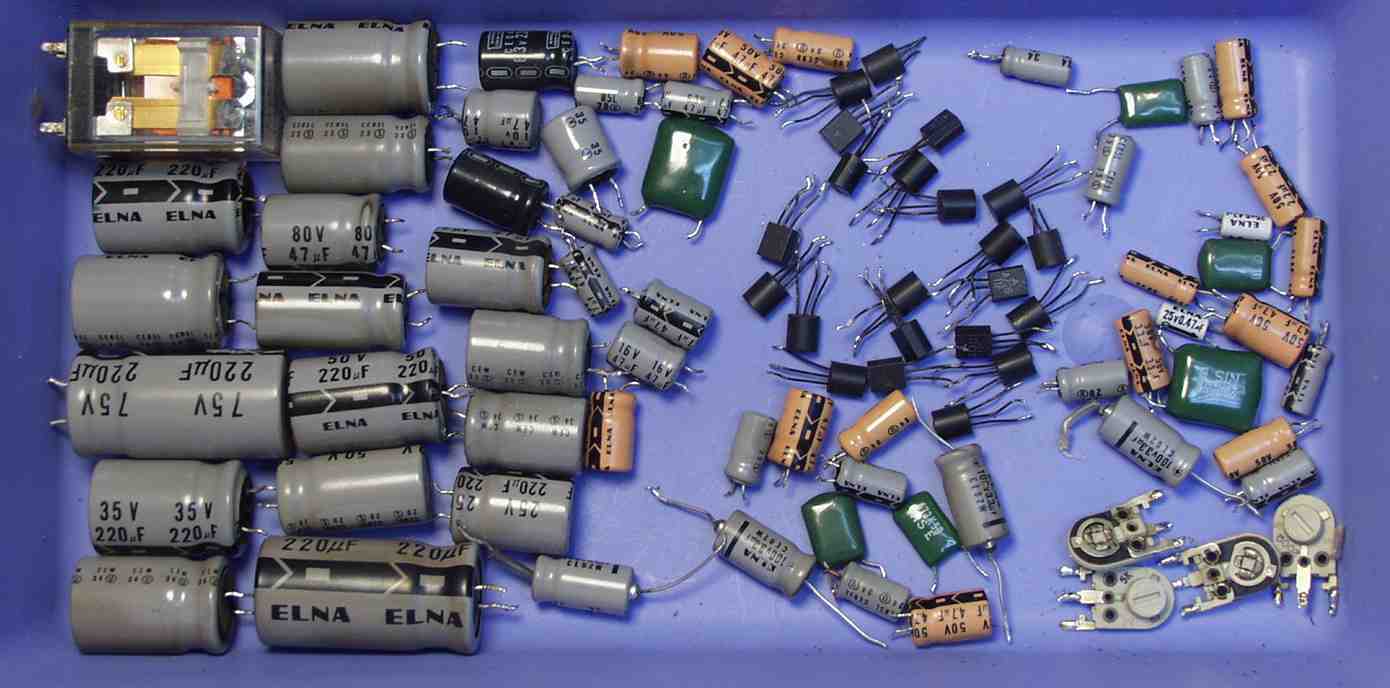

C−9. 修理後 交換部品
E. 測定・調整

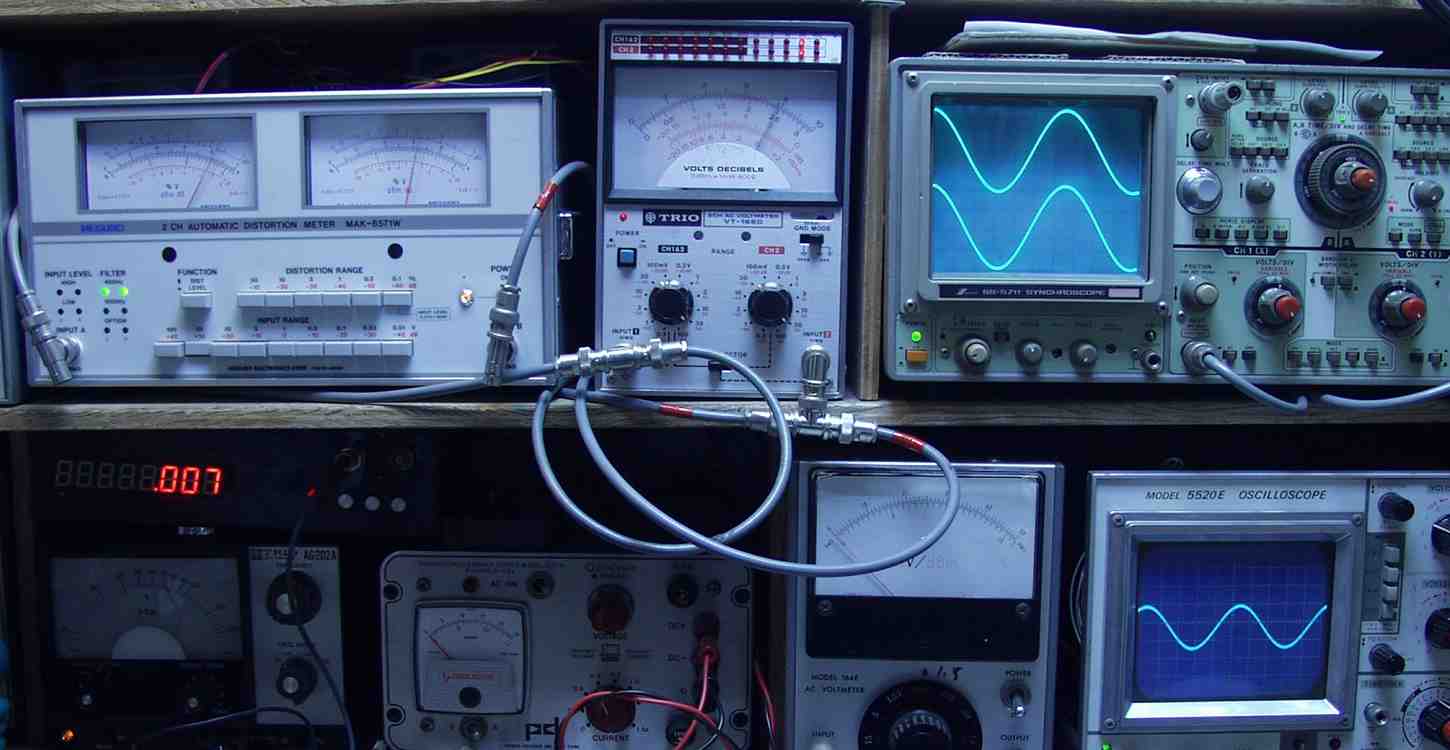

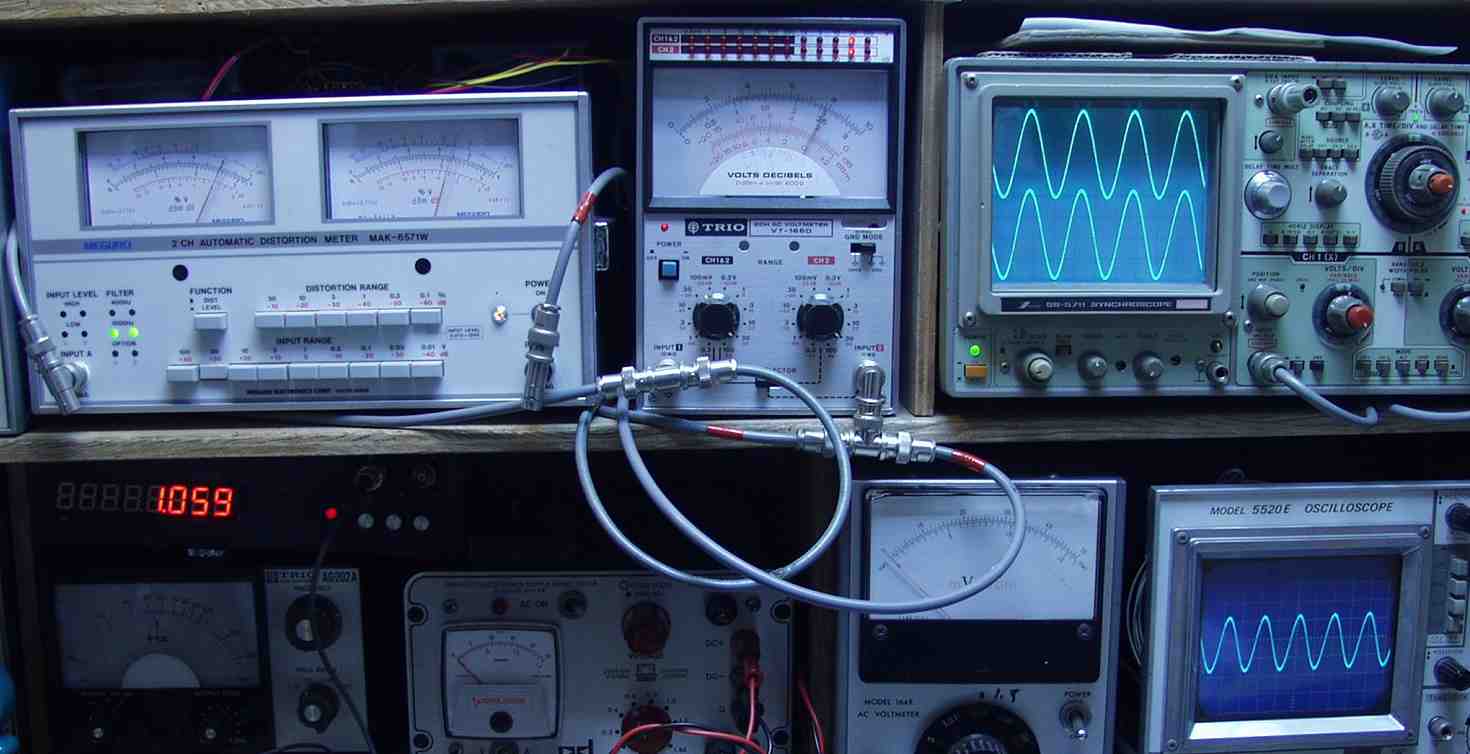

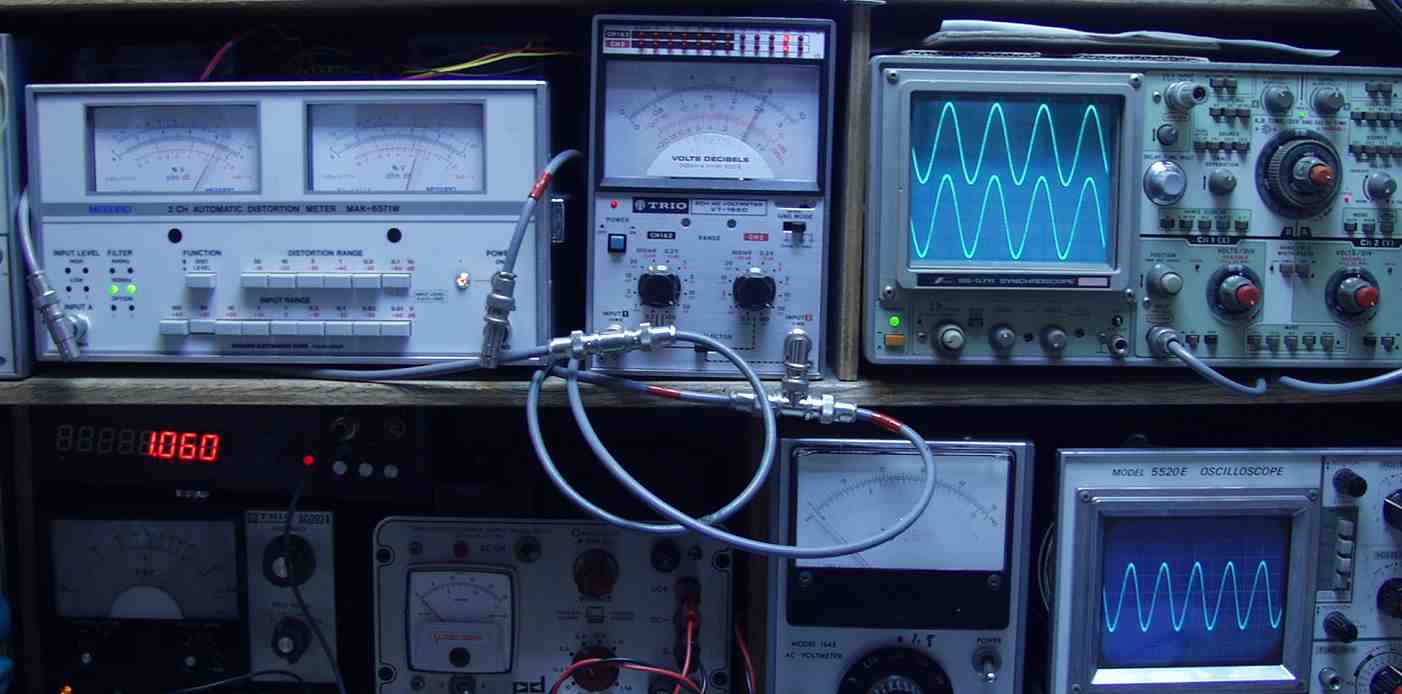

E−1. 出力/歪み率測定・調整

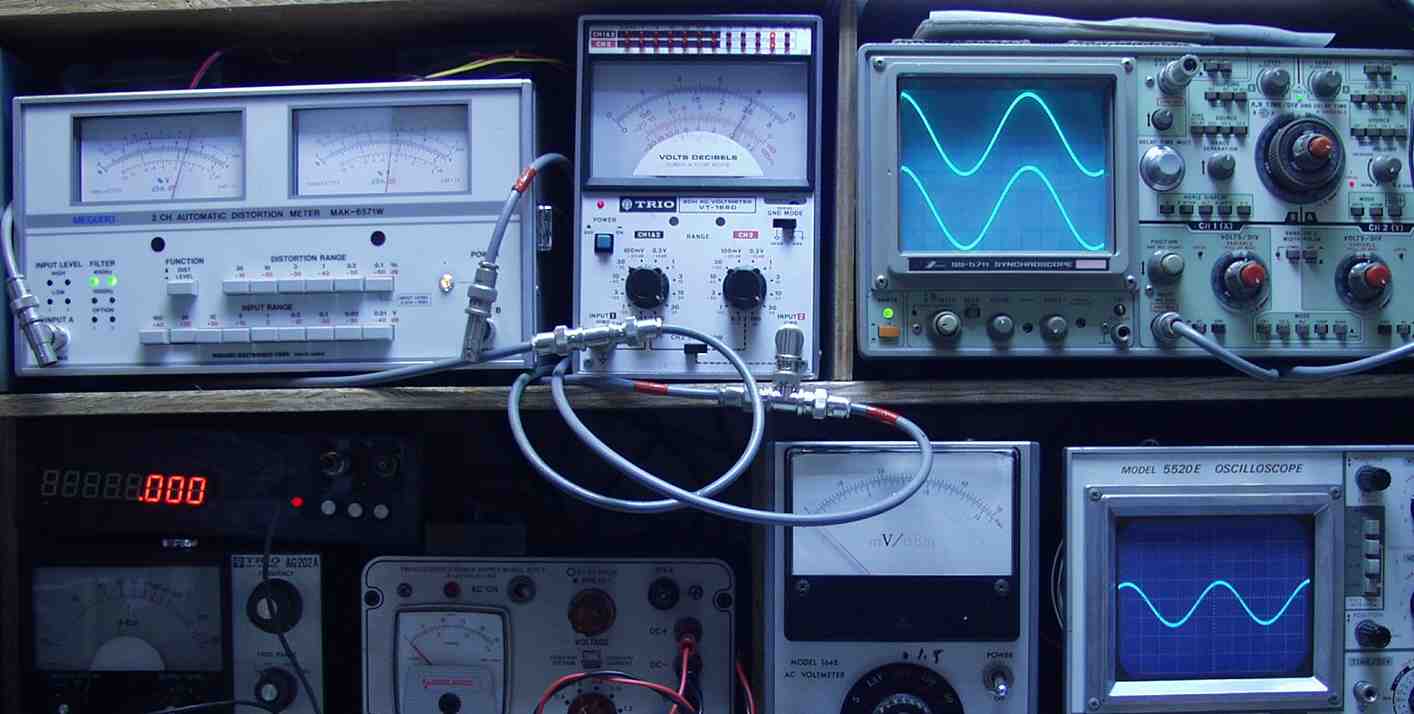

E−2A. 出力/歪み率測定・調整  出力=25V=78W 歪み率0.06% at=1000HZ AUX端子入力

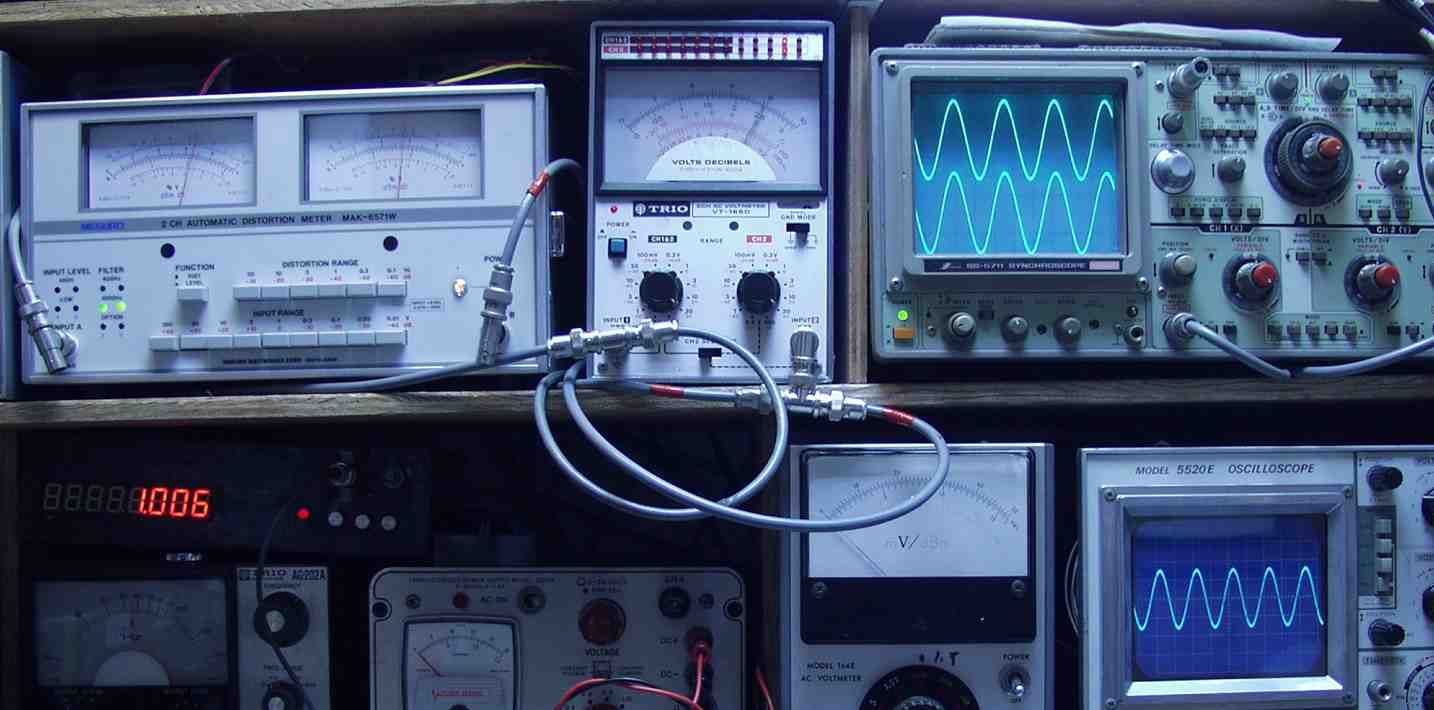

E−2B. 出力/歪み率測定・調整  出力=25V=78W 歪み率0.06% at=400HZ AUX端子入力
E−3A. 出力/歪み率測定・調整  出力=25V=78W 歪み率0.07% at=1000HZ MM2端子入力
E−3B. 出力/歪み率測定・調整  出力=25V=78W 歪み率0.07% at=400HZ MM2端子入力
E−4A. 出力/歪み率測定・調整  出力=25V=78W 歪み率0.07% at=400HZ MM1端子入力
E−4B. 出力/歪み率測定・調整  出力=25V=78W 歪み率0.07% at=400HZ MM1端子入力

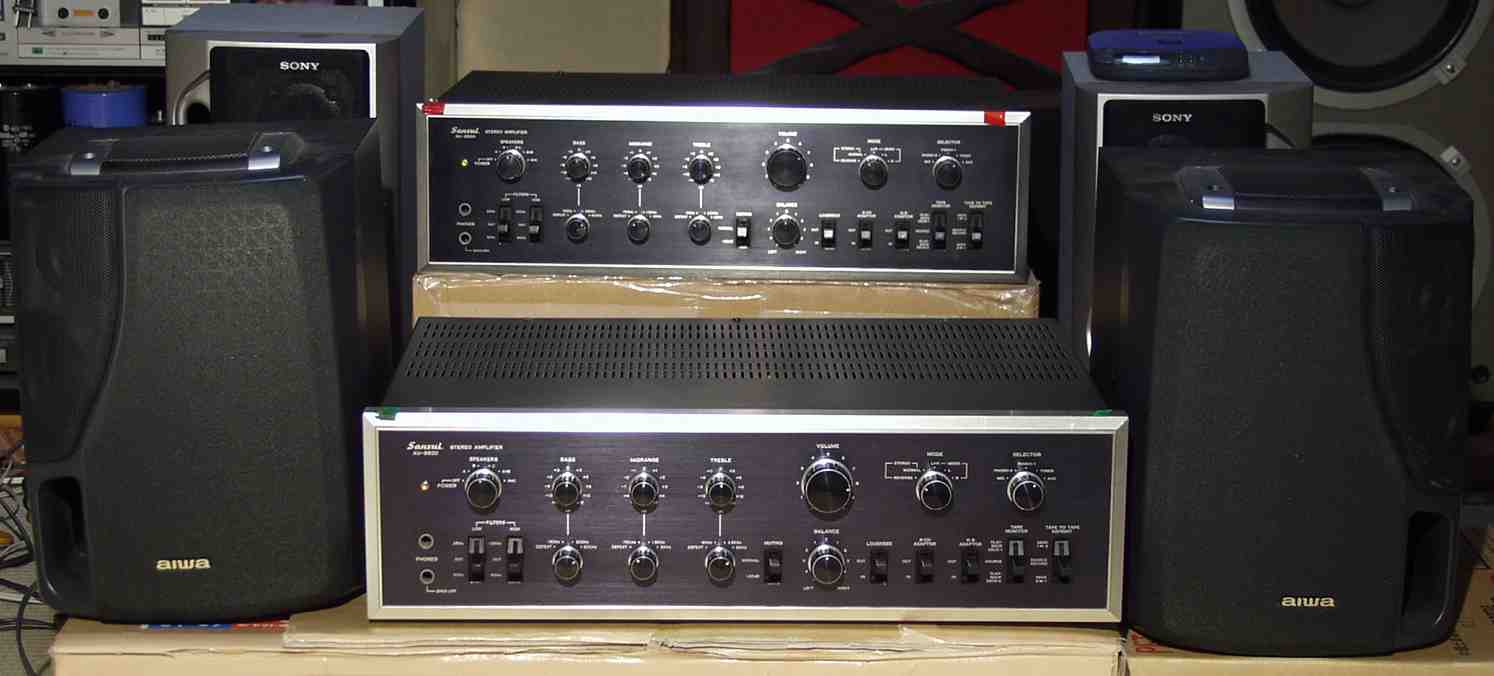

E−8. 24時間エージング。
