Sansui AU−D907X Decade. 5台目修理記録
平成15年1月8日到着  2月16日完成
注意 このAMPはRL−SPのアース側にもAMPが入っています
    よって、AMPのシャーシにSPの線(アース側)を接続してはいけません、共通にしてもいけません、終段TRが死にます
  • A. 修理前の状況
        「ボソボソ・・・」とノイズが入るようになてきました。

  • B. 原因
        経年変化? バイアス・バランスがかなりズレている

  • C. 修理状況
      SP接続リレー交換
      メインAMPのバランス/バイアス半固定VR交換
      メインAMPの初段FET交換
      コントロールAMPの初段FET交換
      取り外し、各基板の半田不良を修理します、所謂、半田補正作業。
      チューナップの為、電解コンデンサーをオーディオコンデンサーに交換
      フイルムコンデンサーをメタライズドフイルムコンデンサーに交換

  • D. 使用部品
      バランス/バイアス半固定VR 13mmΦ高級品    12個
      メインAMPの初段FET                     2個
      フラット/コントロールAMPの初段FET           2 個
      SP接続リレ                            2個
      電解コンデンサー(ミューズ使用)              91個
      メタライズドフイルムコンデンサー               4個

  • E. 調整・測定

  • F. 修理費  79,000円    オーバーホール修理。

A. 修理前の状況

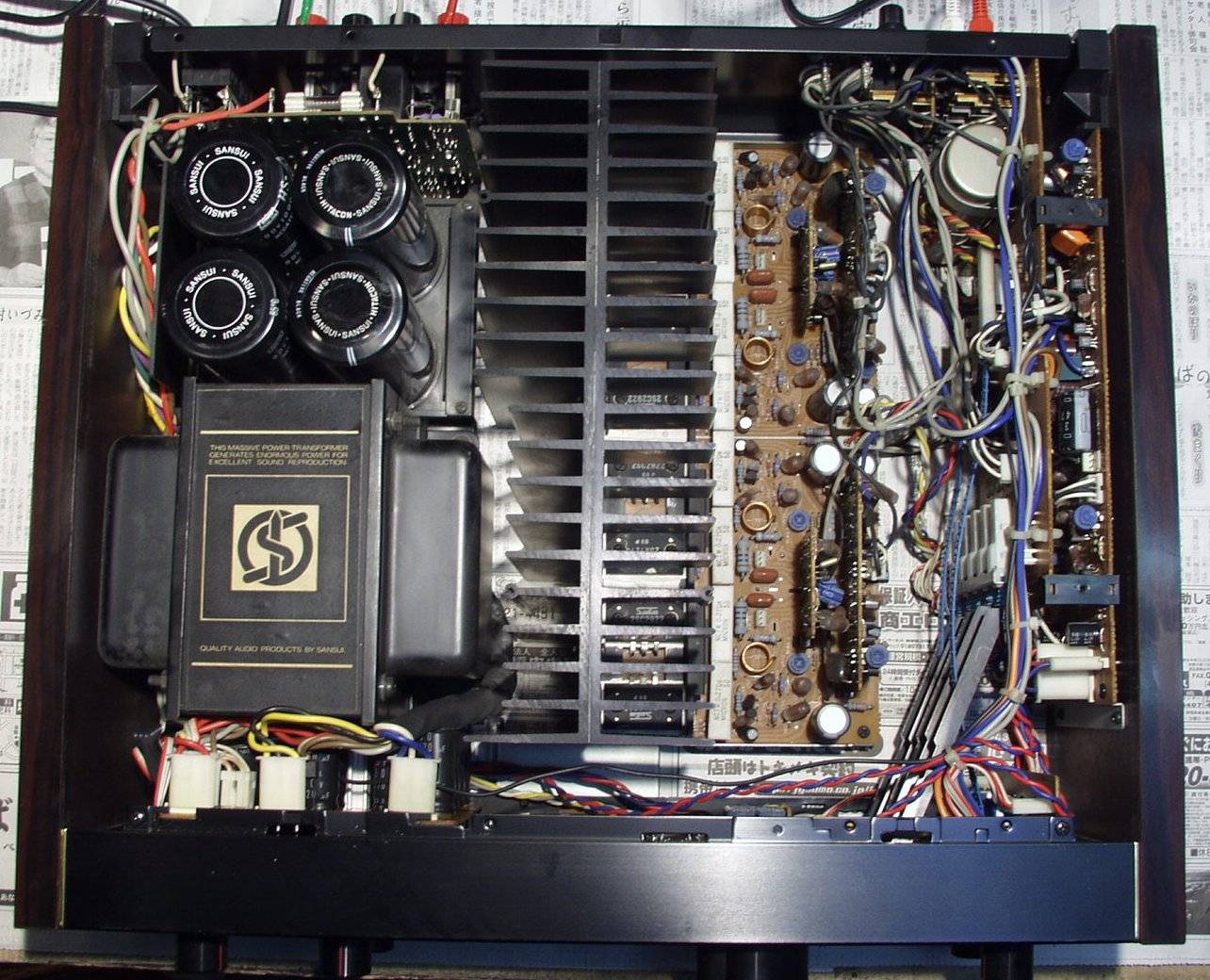

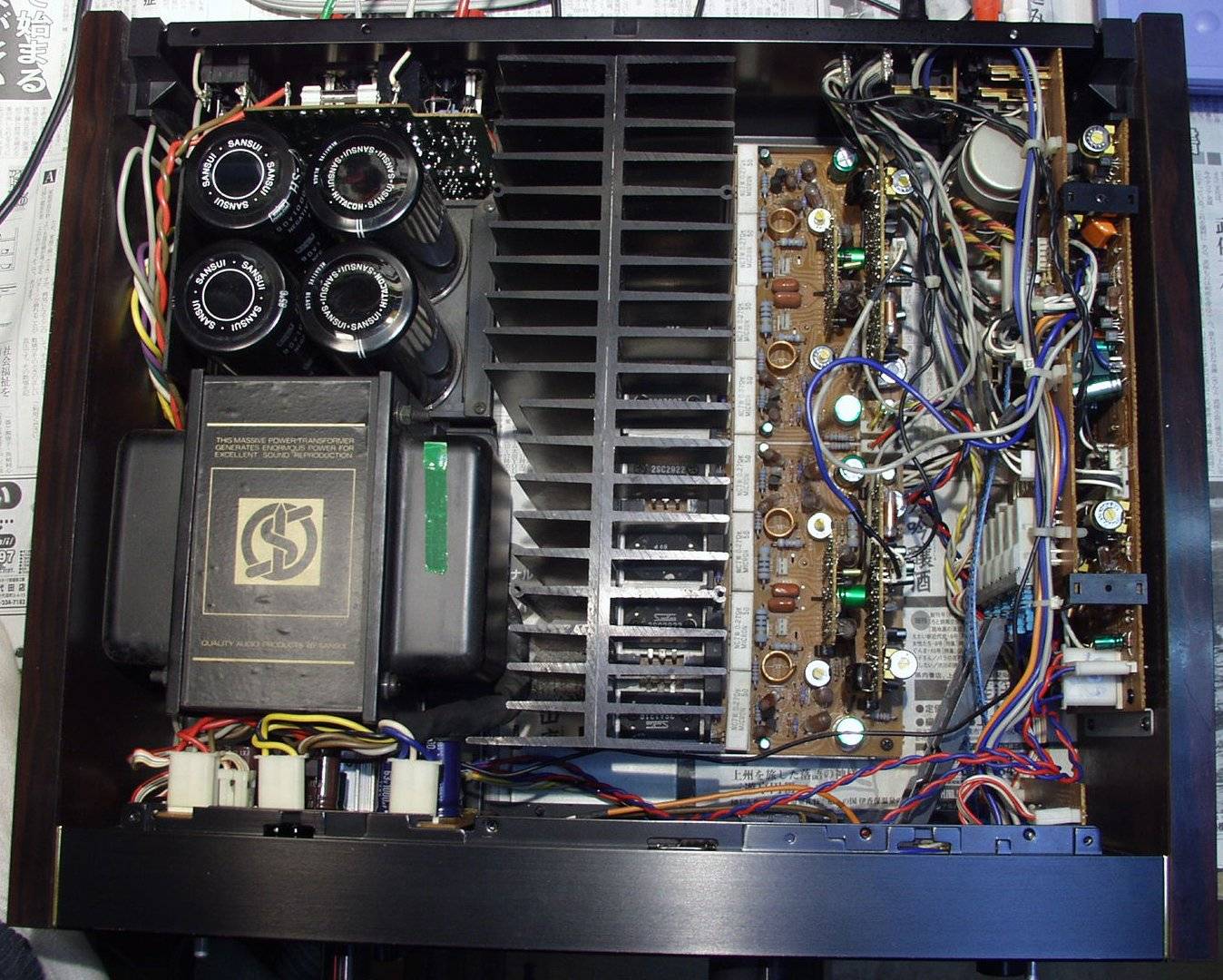

A−1. 点検中 上から見る
A−2. 点検中 バイアス設定用VRの位置が同じ、明らかに測定器のない者がいじっている

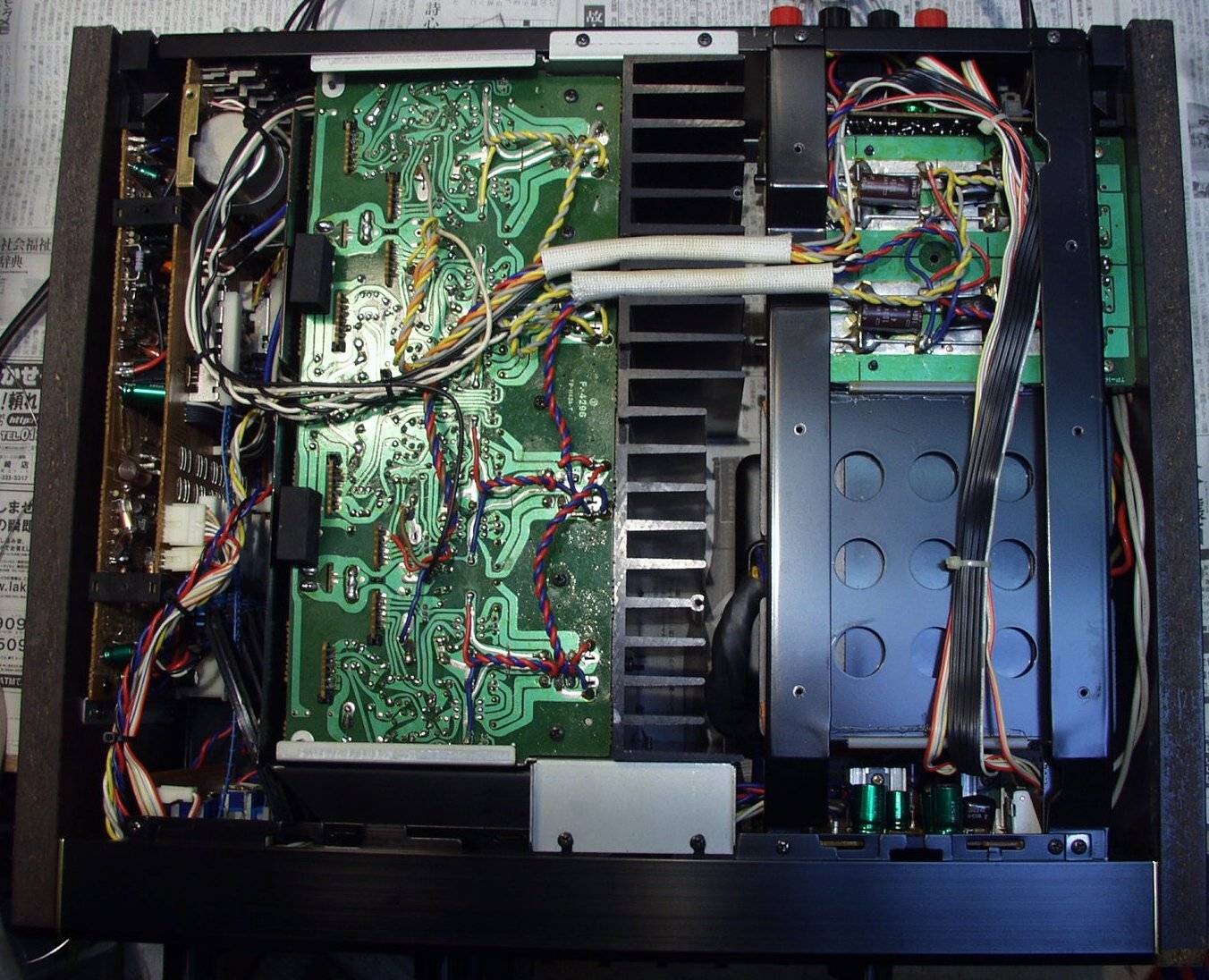

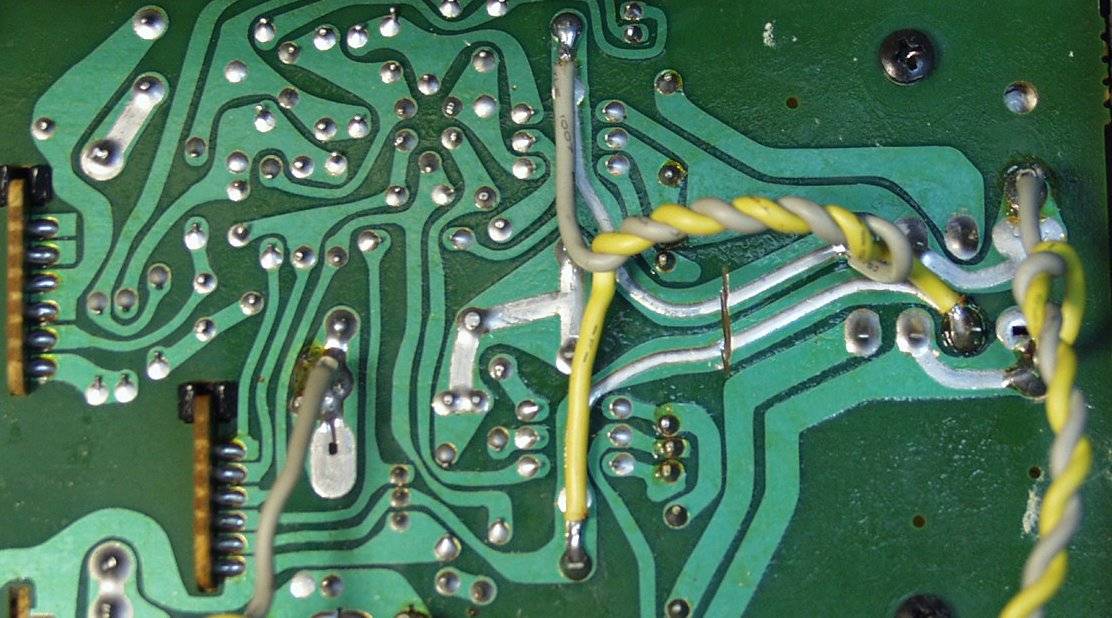

A−3. 点検中 下から見る
A−4. 点検中 907Xシリ−ズ最終器 前段に供給する電源ラインがカットされ、線で供給されている
          この処置の意味が理解できれば、1歩前進です
C. 修理状況
C−1A. 修理前 SP接続リレー基板
C−1B. 修理後 SP接続リレー基板 SP接続リレー2個、電解コンデンサー12個交換
C−1B−1. 修理中 SP接続リレー比較 左=付いていた接点容量7A=8Ω出力だと392W定格
                           右=交換する接点容量10A=8Ω出力だと800W定格
C−1C. 修理前 SP接続リレー基板 裏
C−1D. 修理(半田補正)後 SP接続リレー基板 裏 全半田やり直し

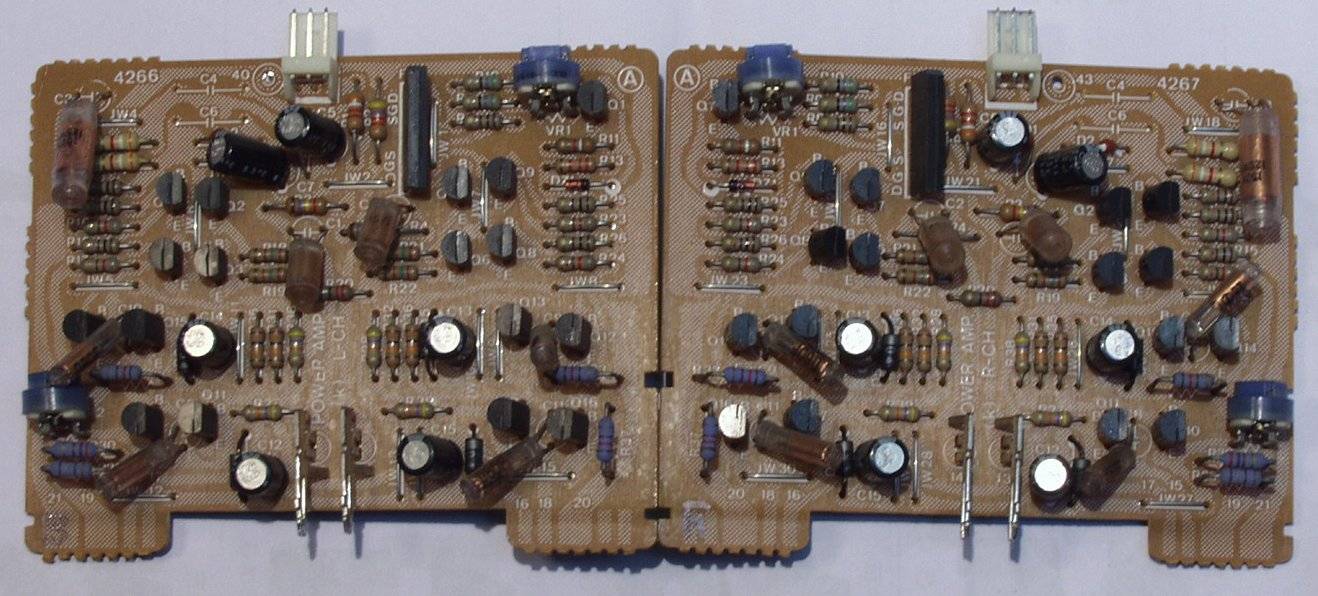

C−2A. 修理前 RL初段ドライブAMP基板
C−2B. 修理後 RL初段ドライブAMP基板 初段FET2個、半固定VR4個、電解コンデンサー12個交換

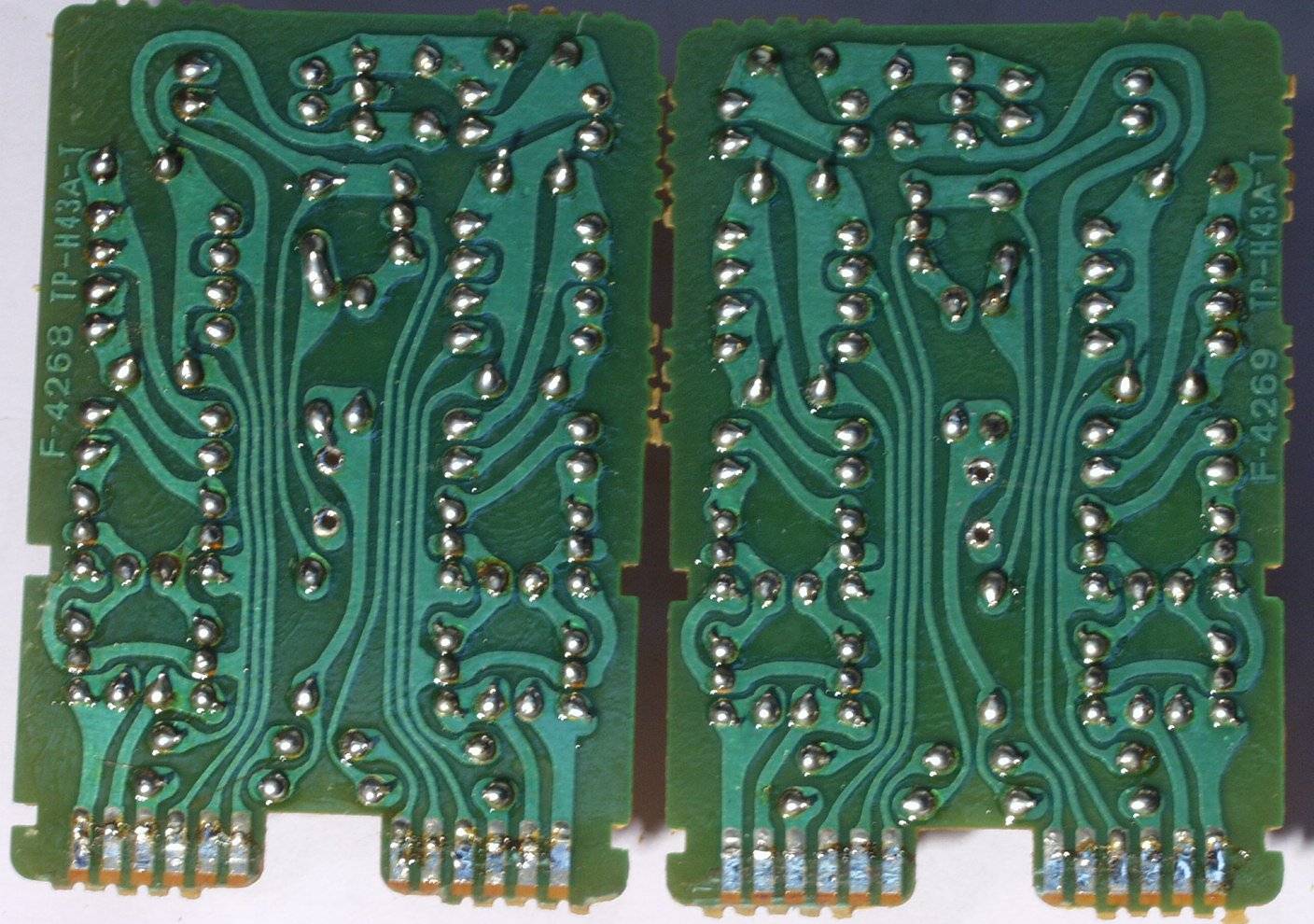

C−2C. 修理前 RL初段ドライブAMP基板 裏
C−2D. 修理(半田補正)後 RL初段ドライブAMP基板 裏  全半田やり直し

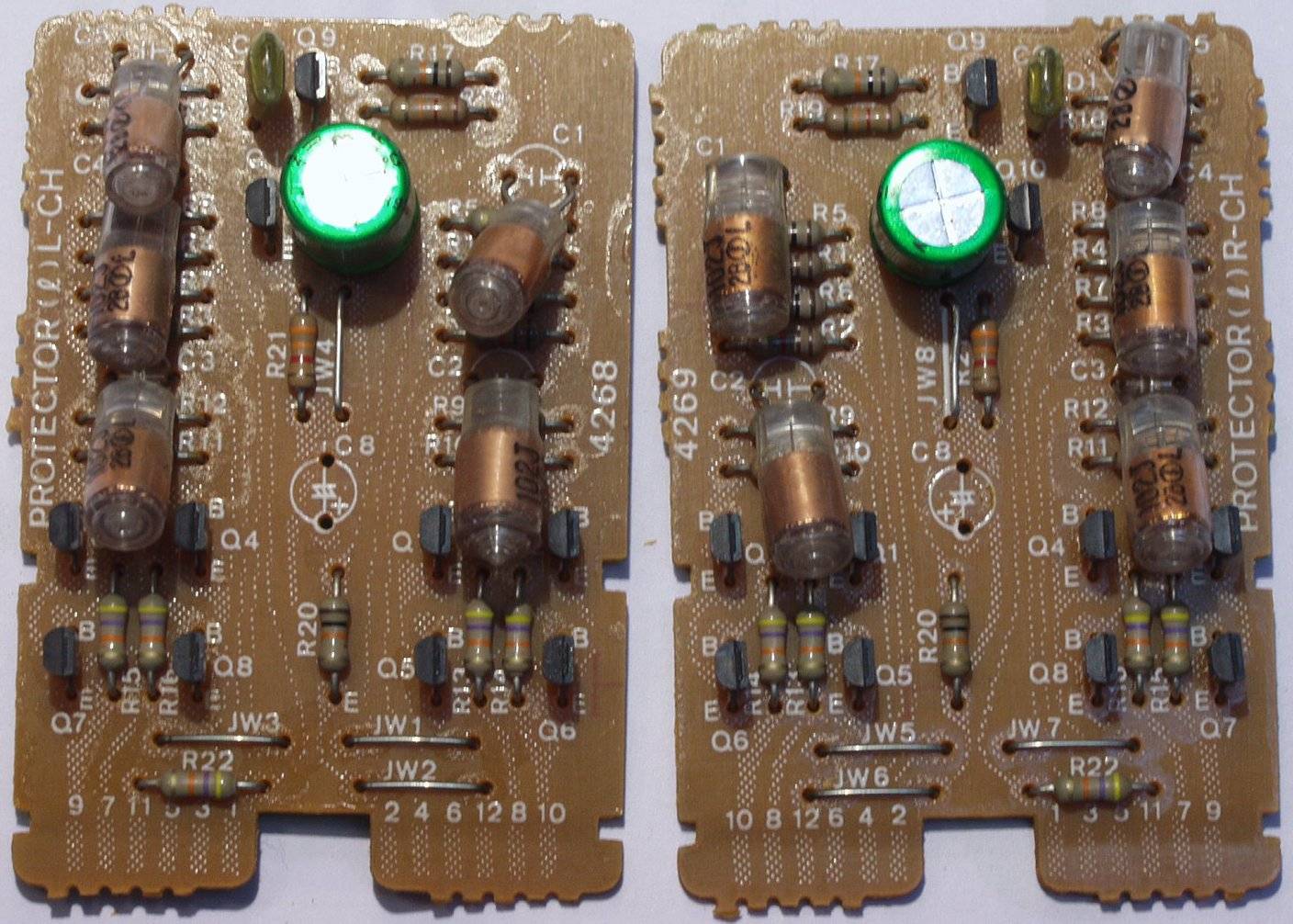

C−2E. 修理前 RLプロテクト基板
C−2F. 修理後 RLプロテクト基板 電解コンデンサー(BPに交換)2個交換
C−2G. 修理前 RLプロテクト基板裏
C−2H. 修理(半田補正)後 RLプロテクト基板裏  全半田やり直し

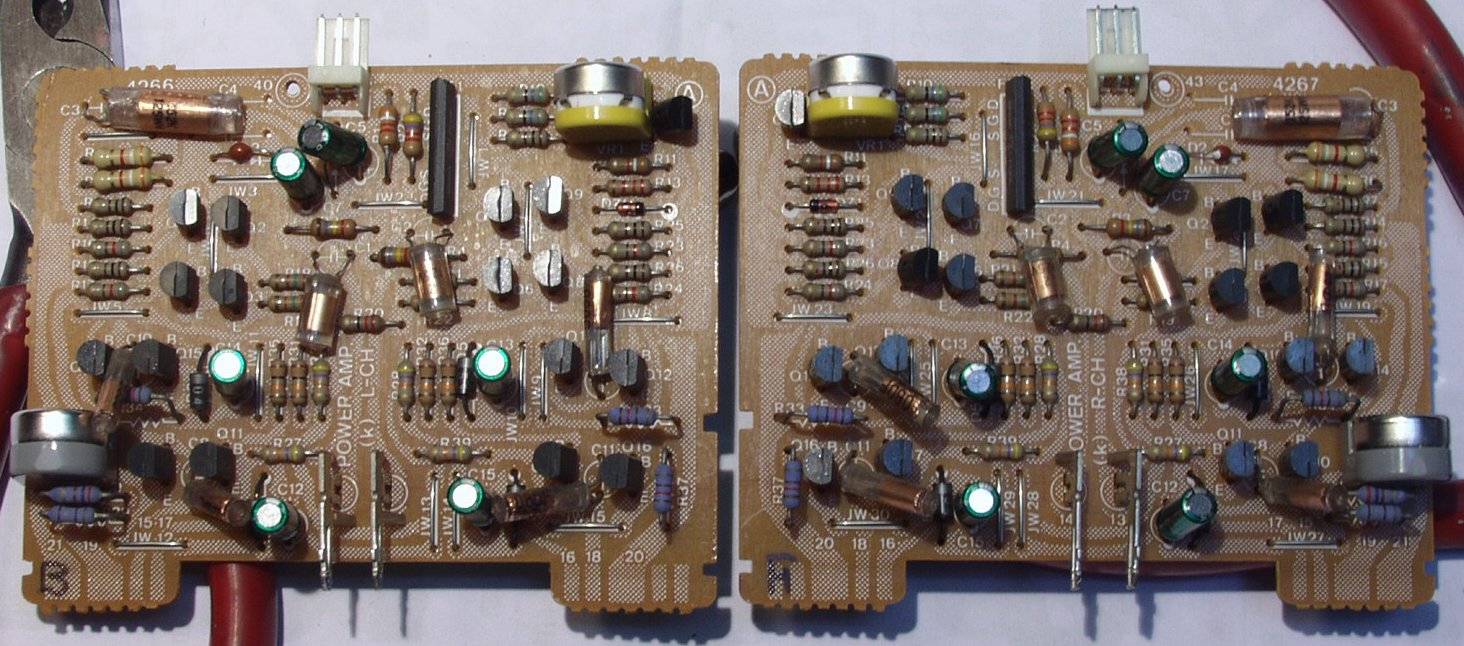

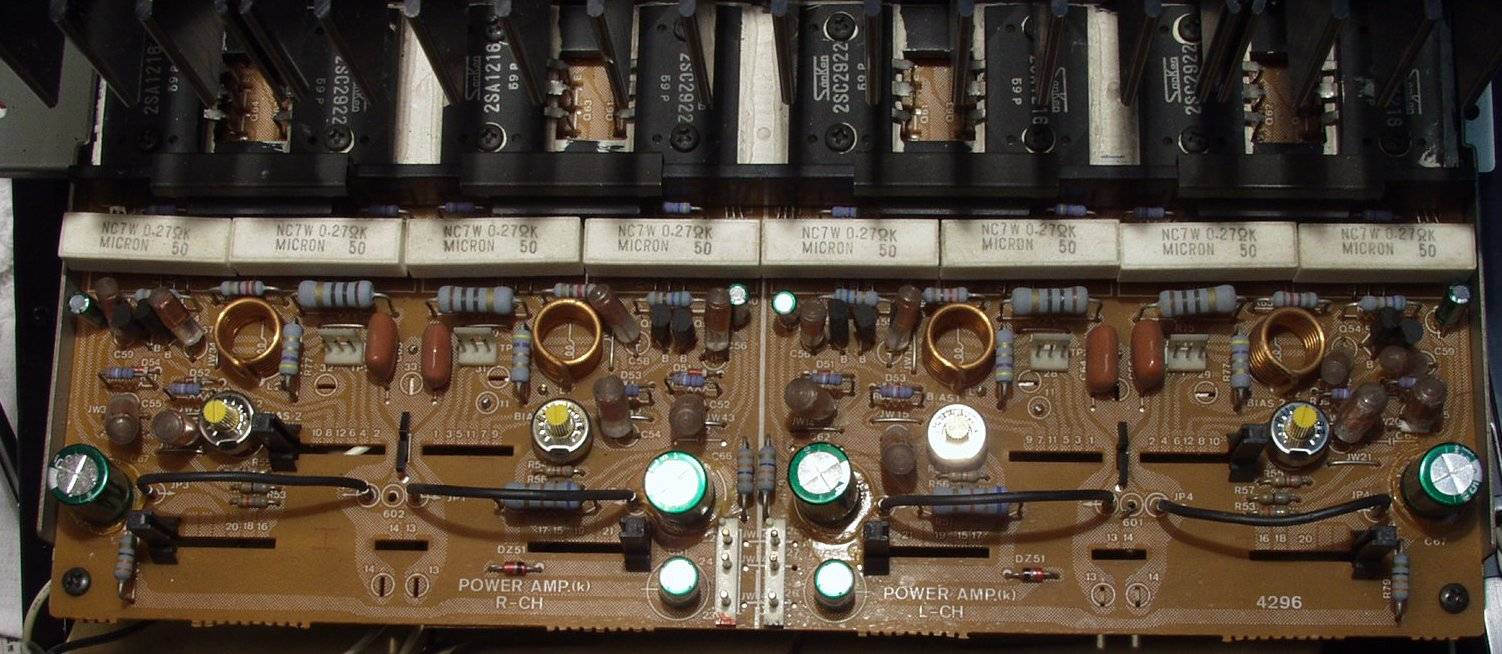

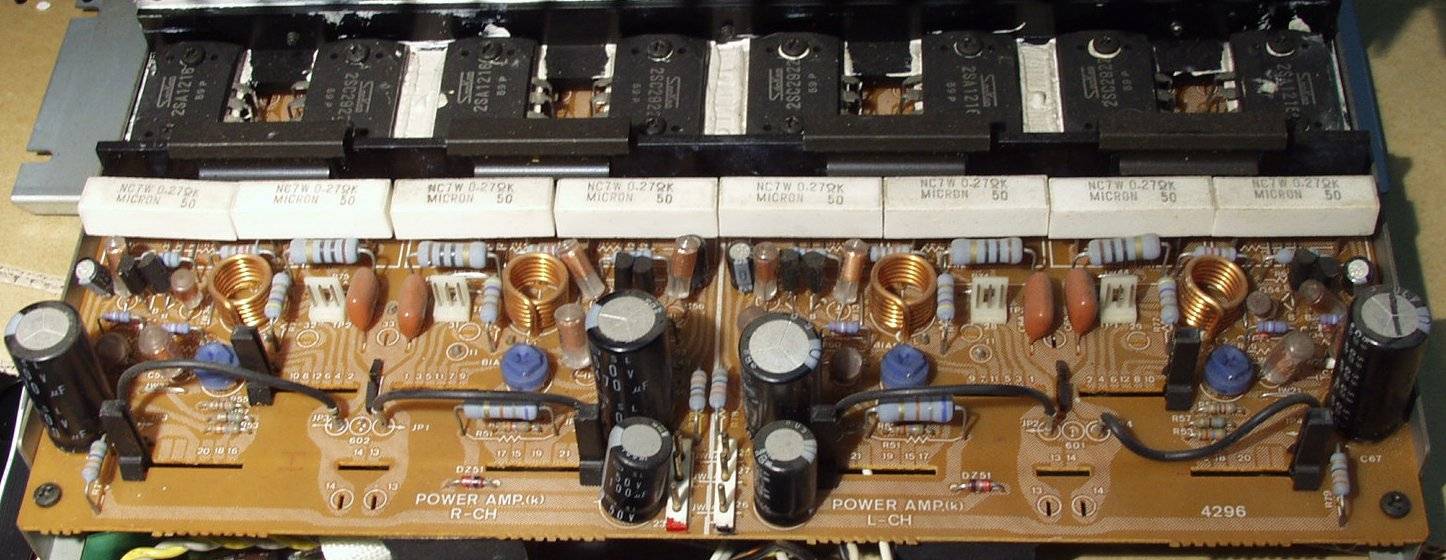

C−3A. 修理前 メイン・ドライブAMP基板
C−3B. 修理後 メイン・ドライブAMP基板 半固定VR4個、電解コンデンサー10個交換

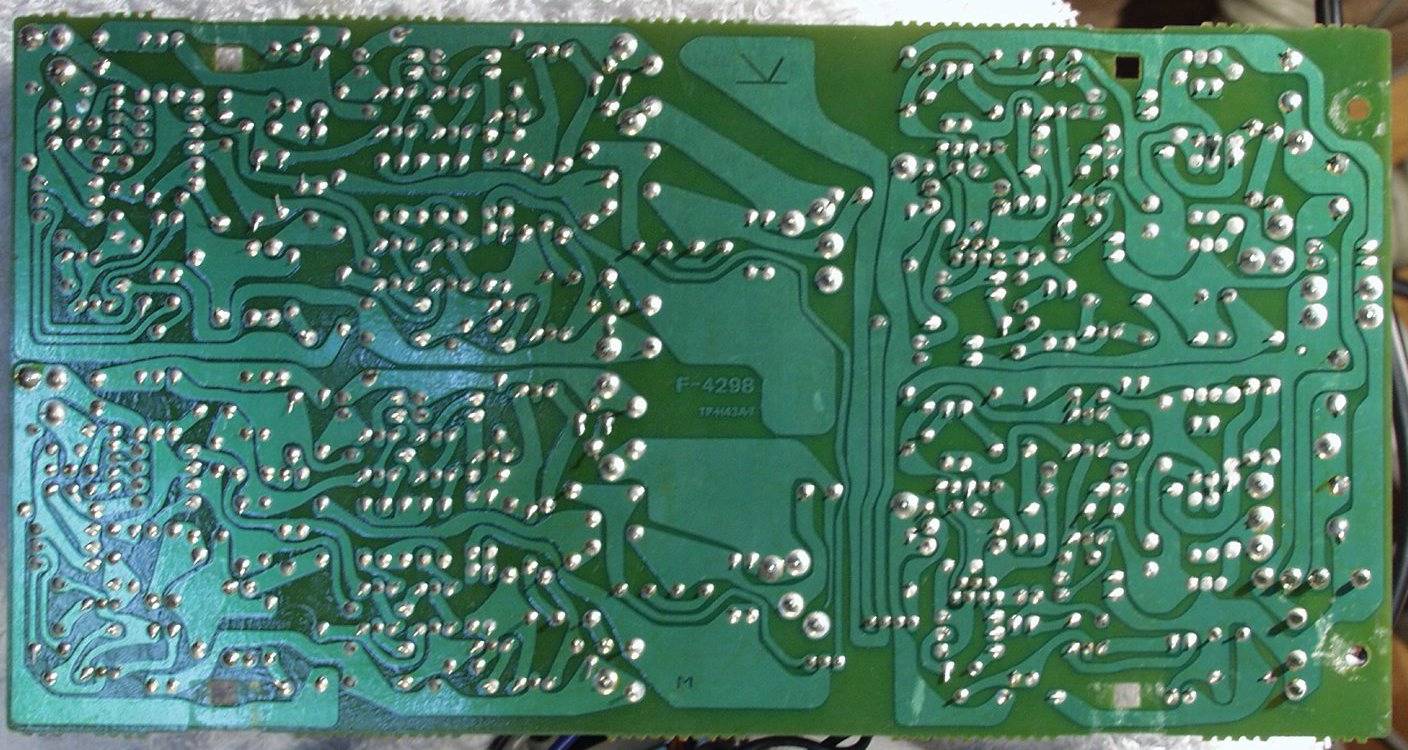

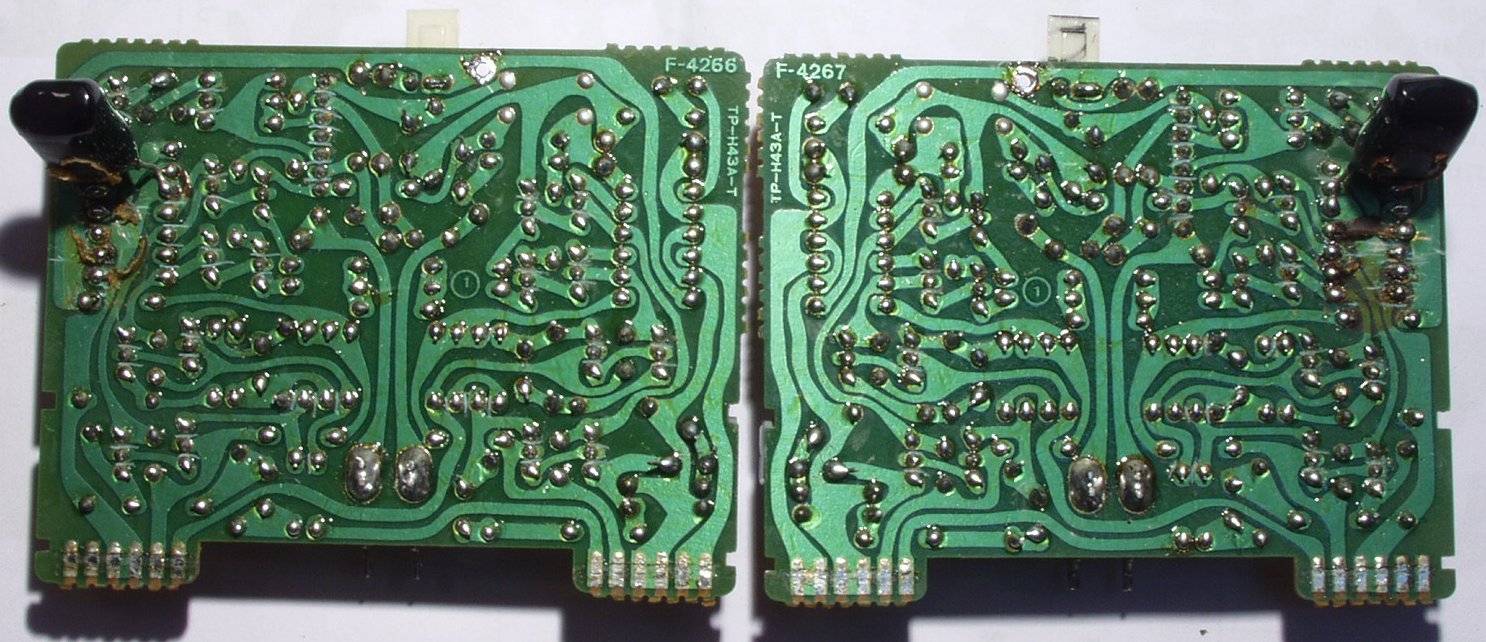

C−3C. 修理前 メイン・ドライブAMP基板裏
C−3D. 修理(半田補正)後 メイン・ドライブAMP基板裏

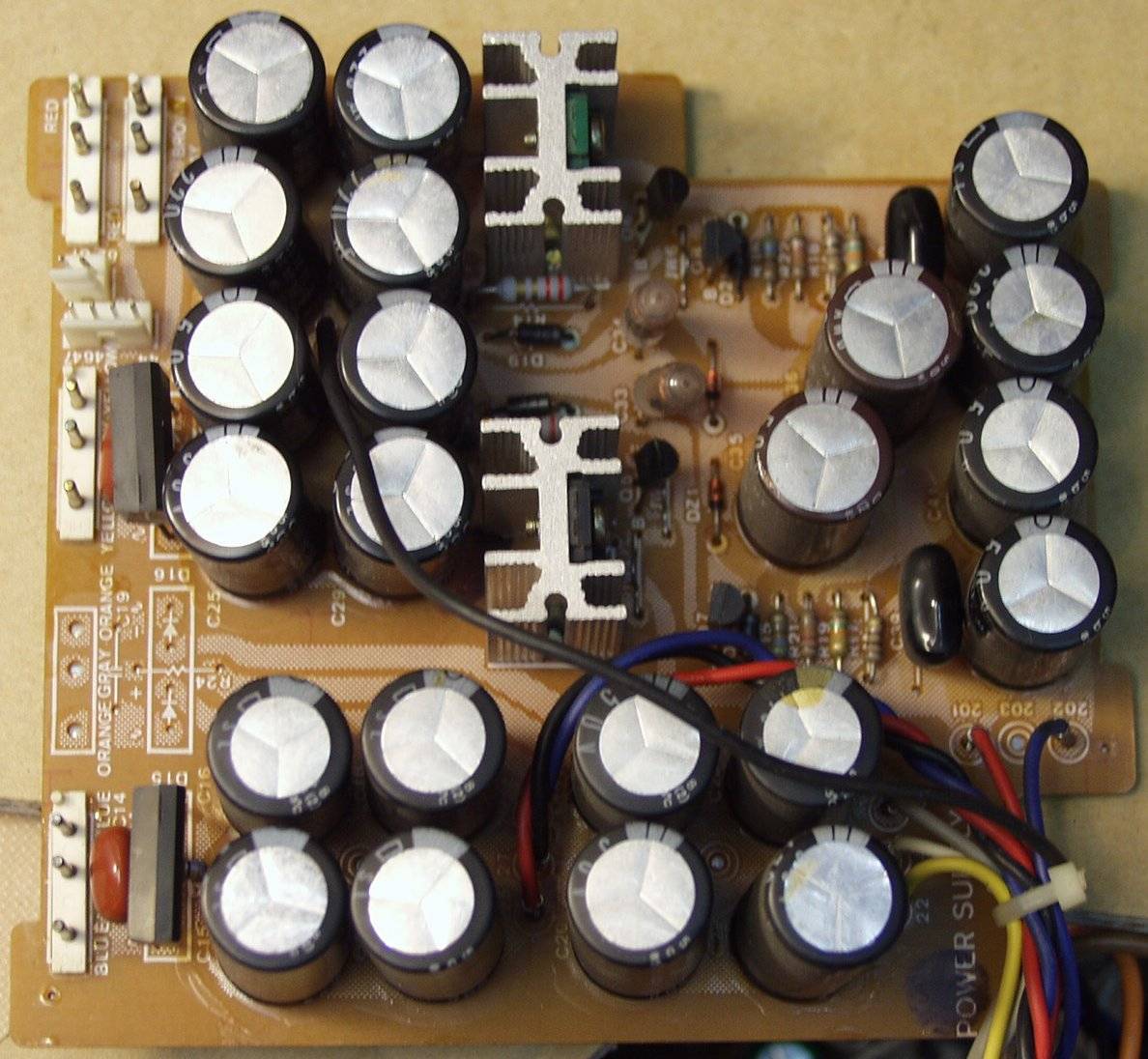

C−4A. 修理前 定電圧基板 狭い場所に納めるため、コンデンサーをパラにしていた
           下右の4個は使用していない
C−4B. 修理後 定電圧基板 電解コンデンサー14個交換 コンデンサー容量は2倍にしてある

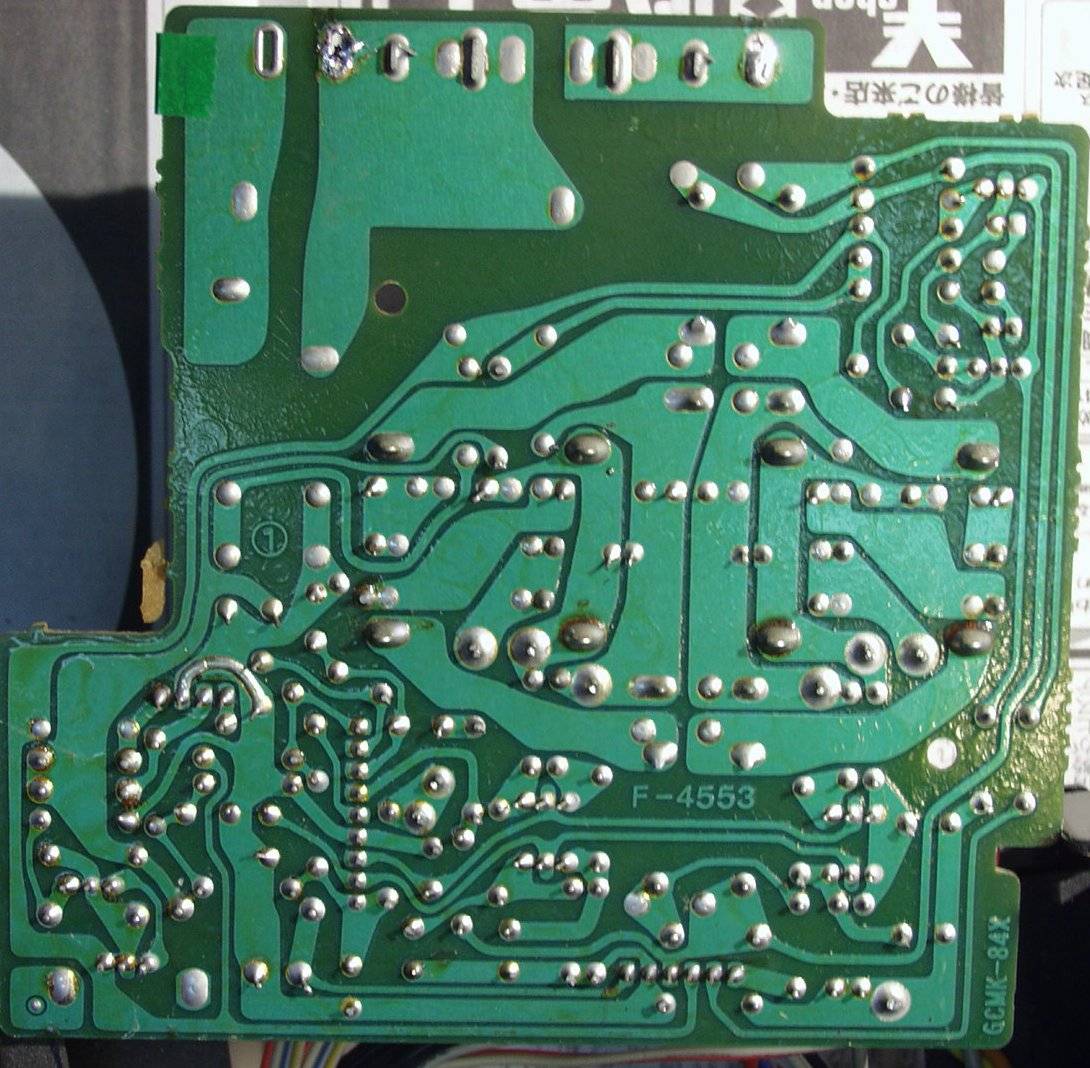

C−4C. 修理前 定電圧基板裏
C−4D. 修理(半田補正)後 定電圧基板裏

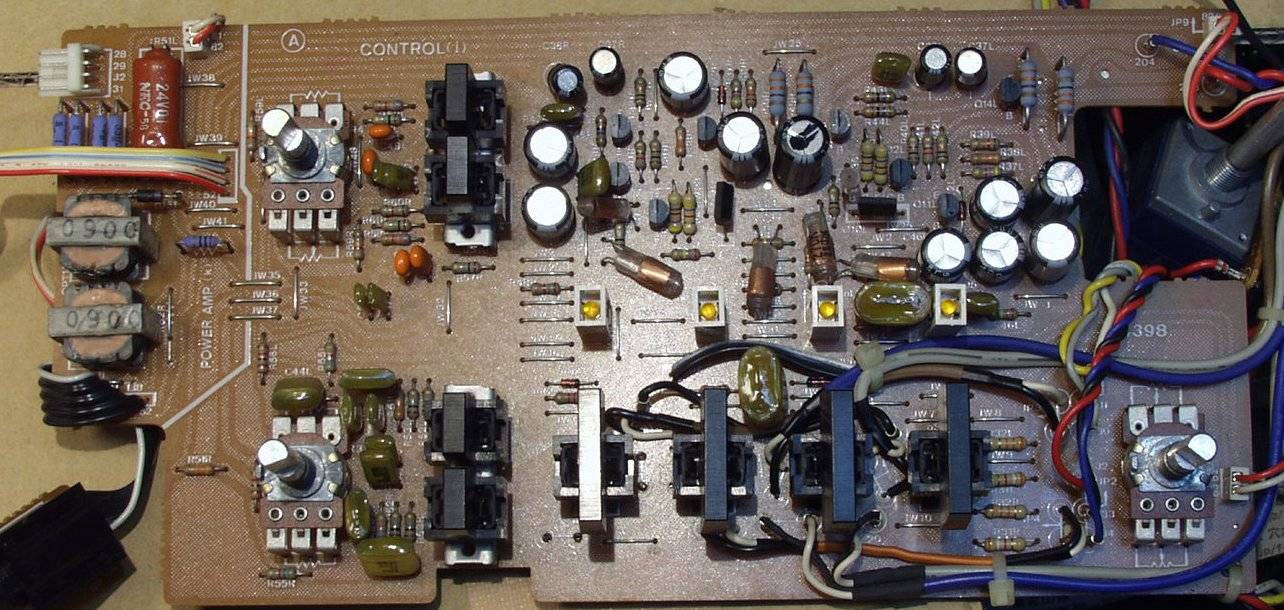

C−4E. 修理前 コントロール基板
C−4F. 修理後 コントロール基板 初段FET2個、電解コンデンサー14個交換
              写真紛失

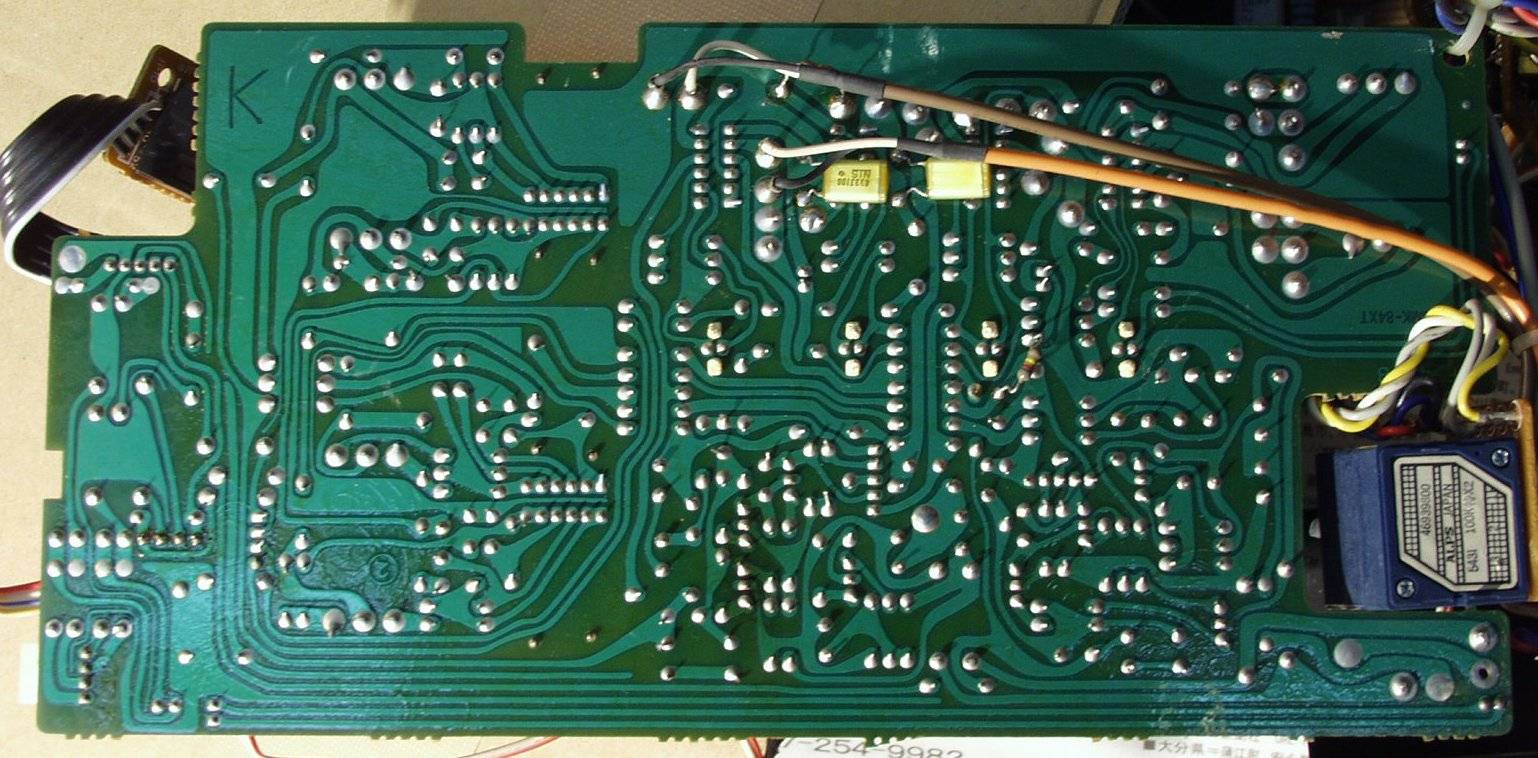

C−4G. 修理前 コントロール基板裏
C−4H. 修理(半田補正)後 コントロール基板裏

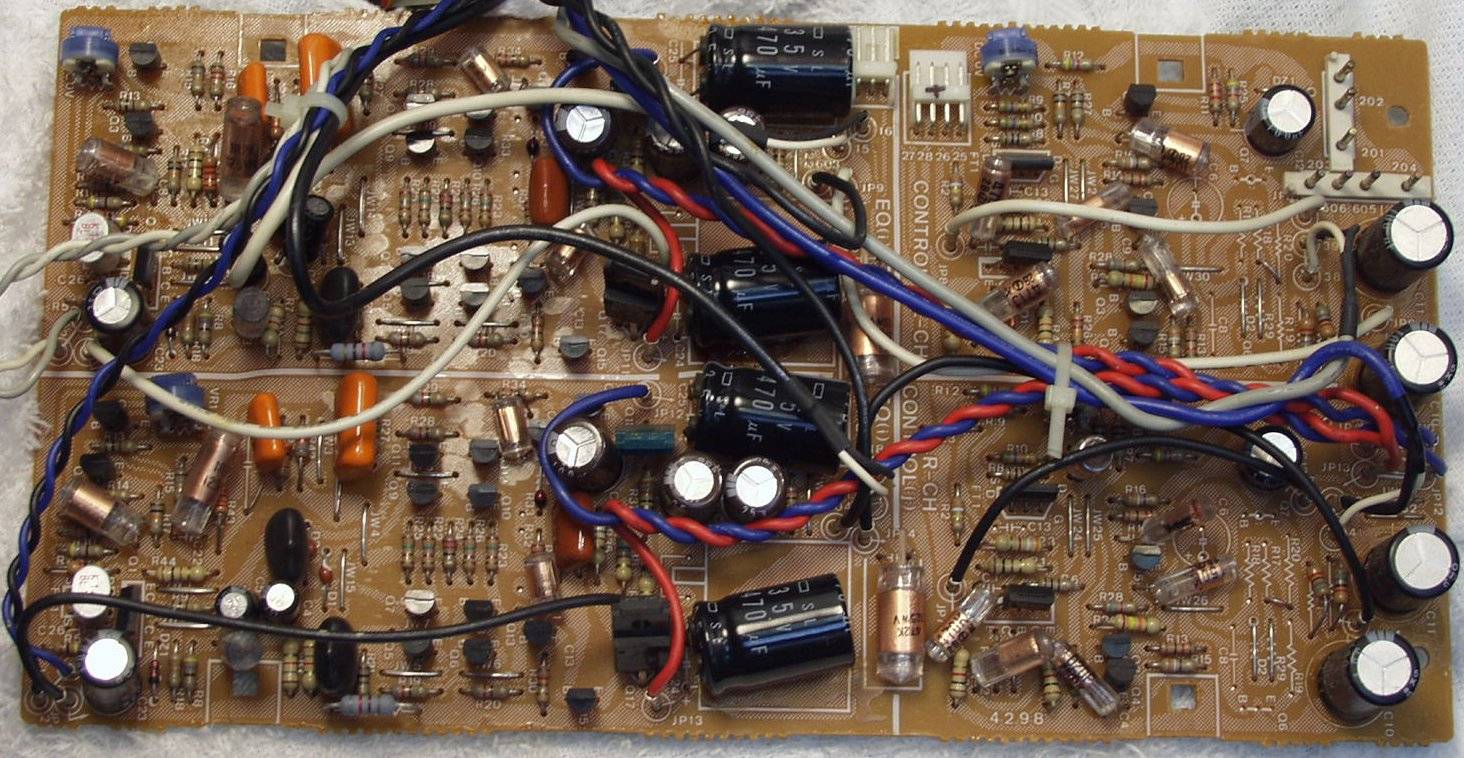

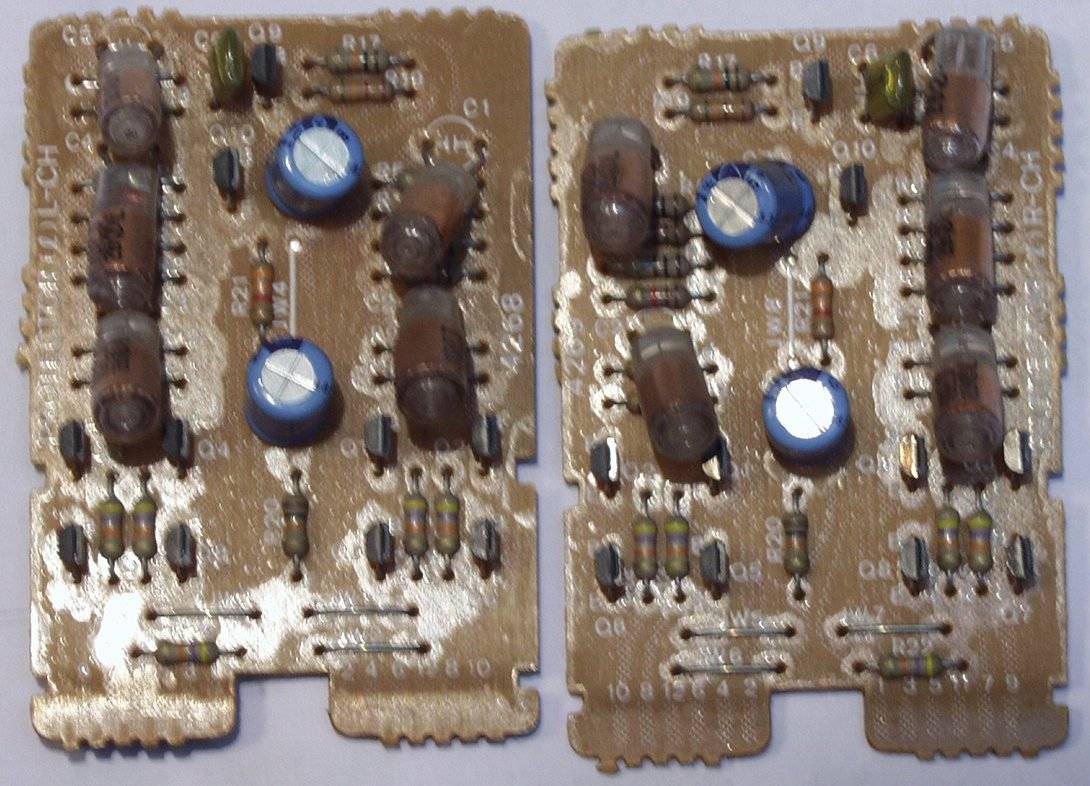

C−5A. 修理前 EQ基板
C−5B. 修理後 EQ基板 初段FET4個、半固定VR4個、電解コンデンサー20個(BPに交換したので2個減)交換

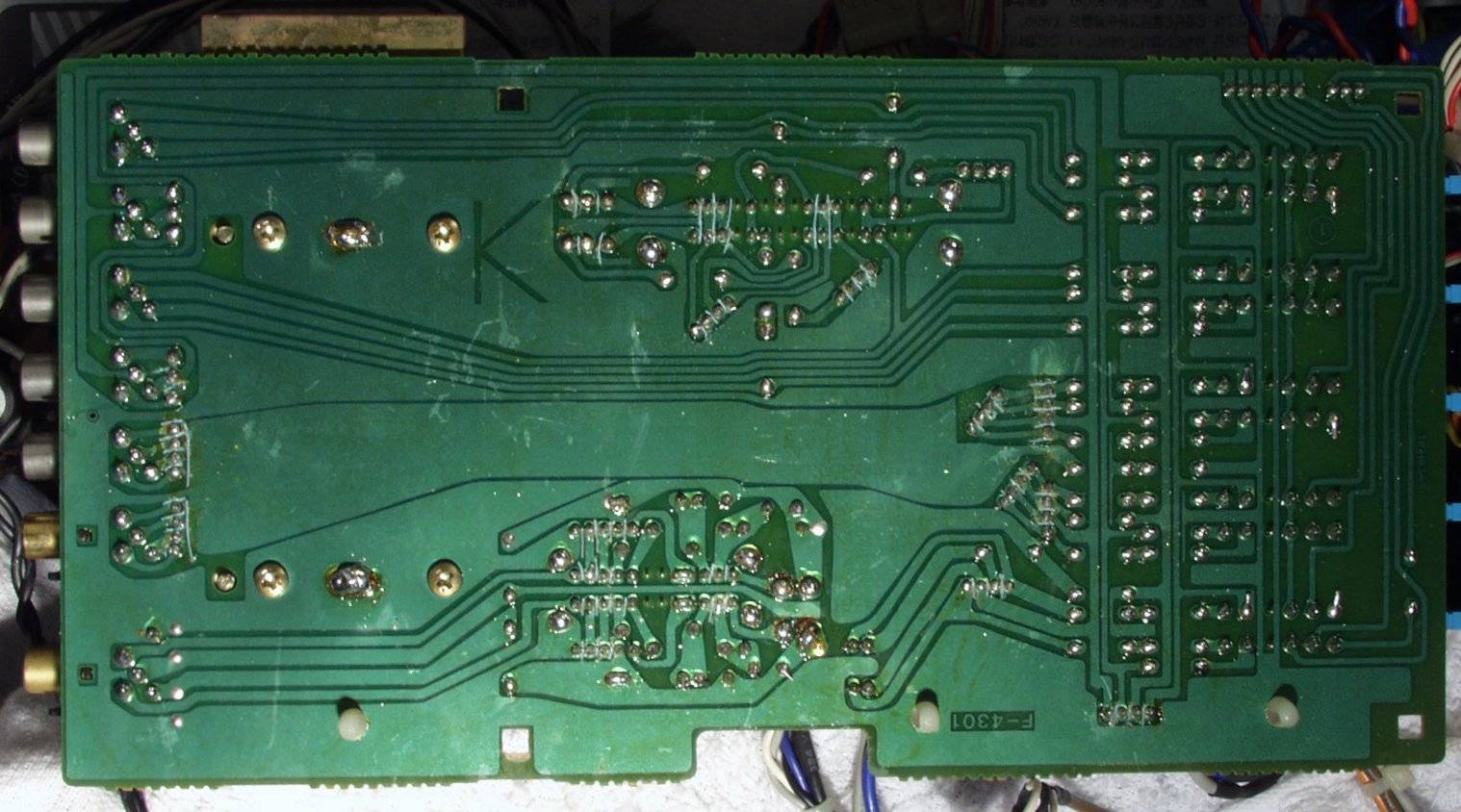

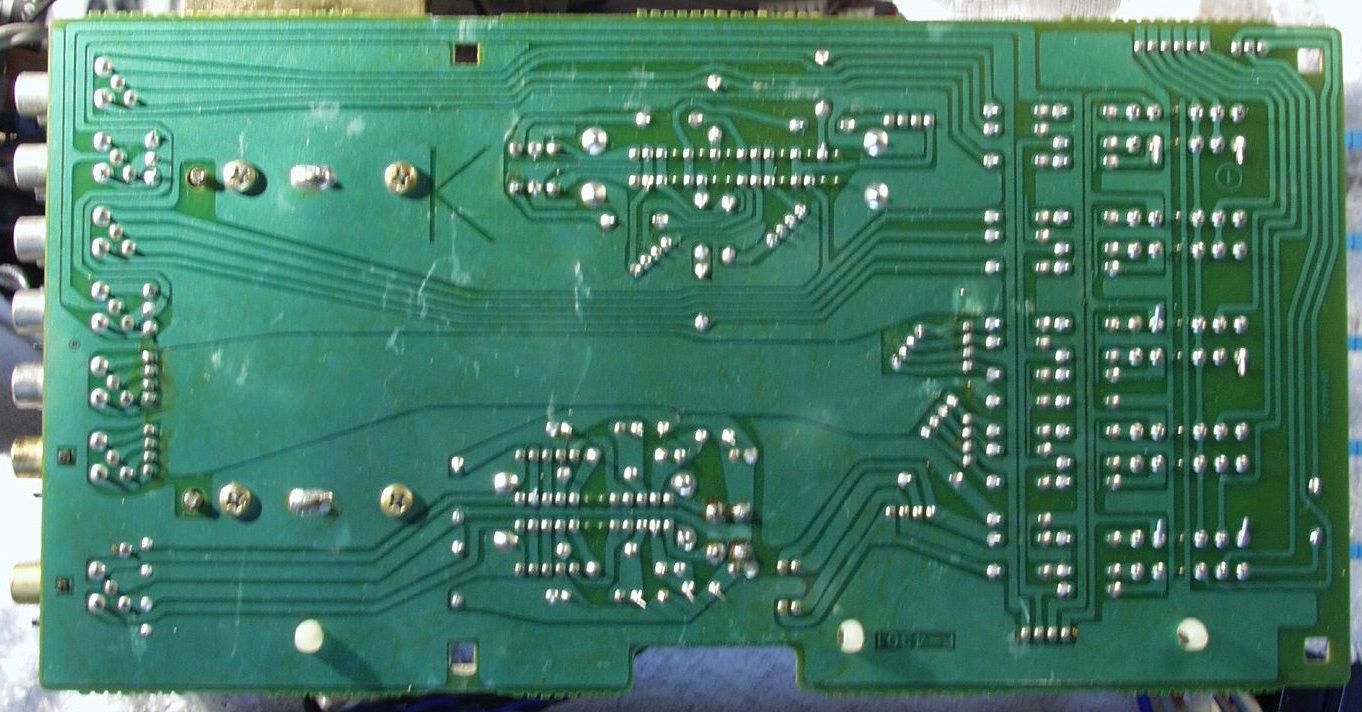

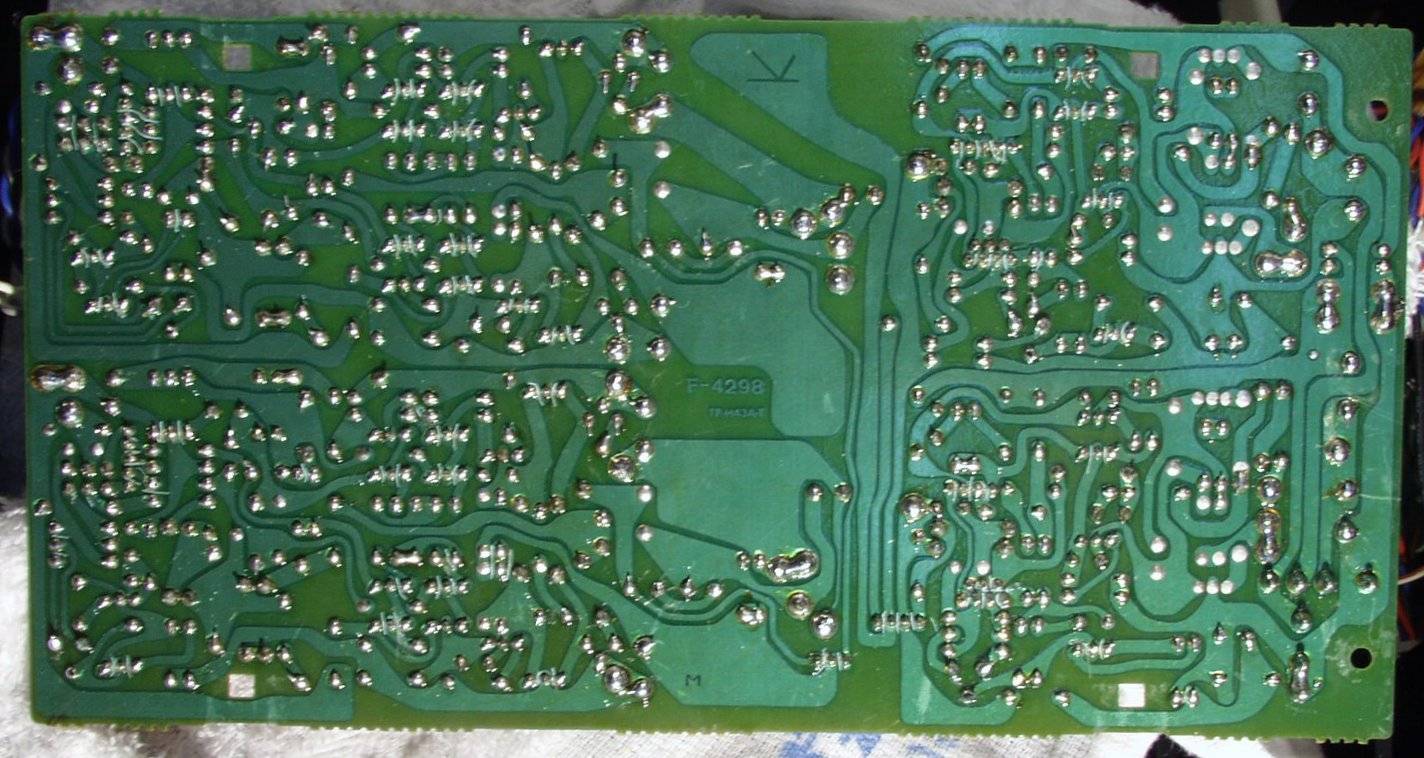

C−5C. 修理前 EQ基板裏
C−5D. 修理(半田補正)後 EQ基板裏  全半田やり直し
C−5E. 修理前 SW基板
C−5F. 修理(半田補正)後 SW基板裏  全半田やり直し
C−6. パネル清掃

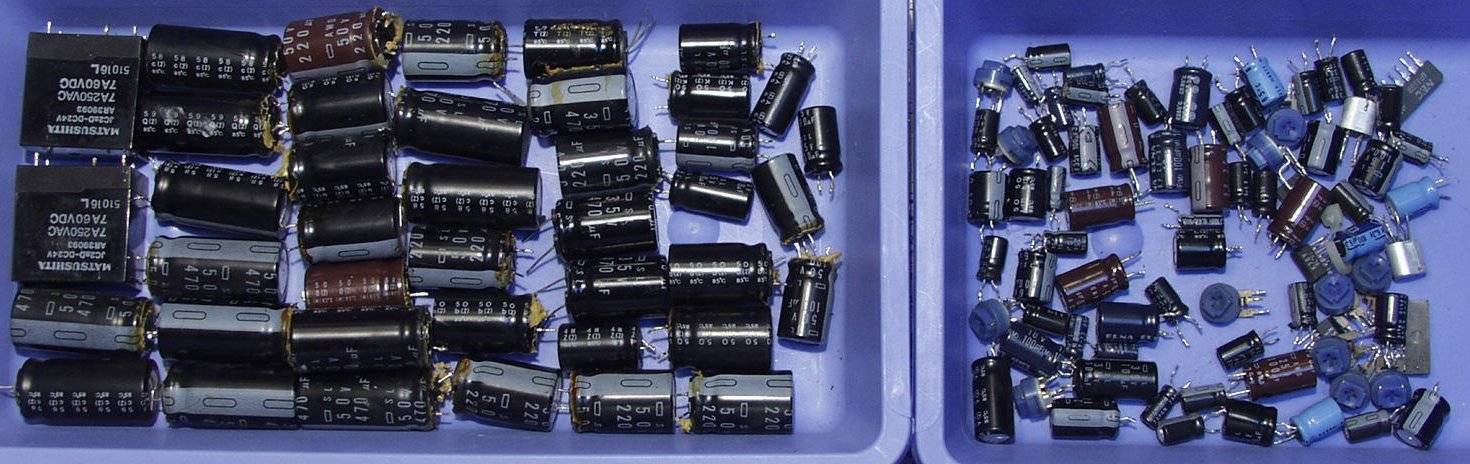

C−7. 交換部品

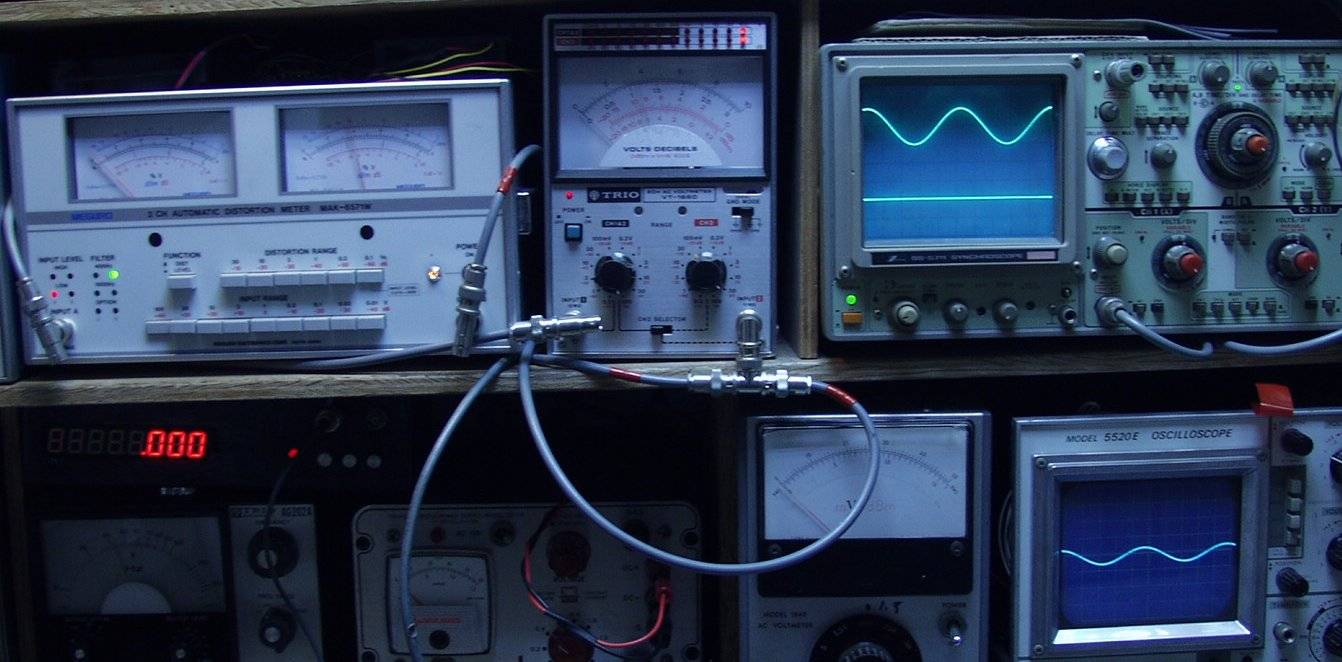

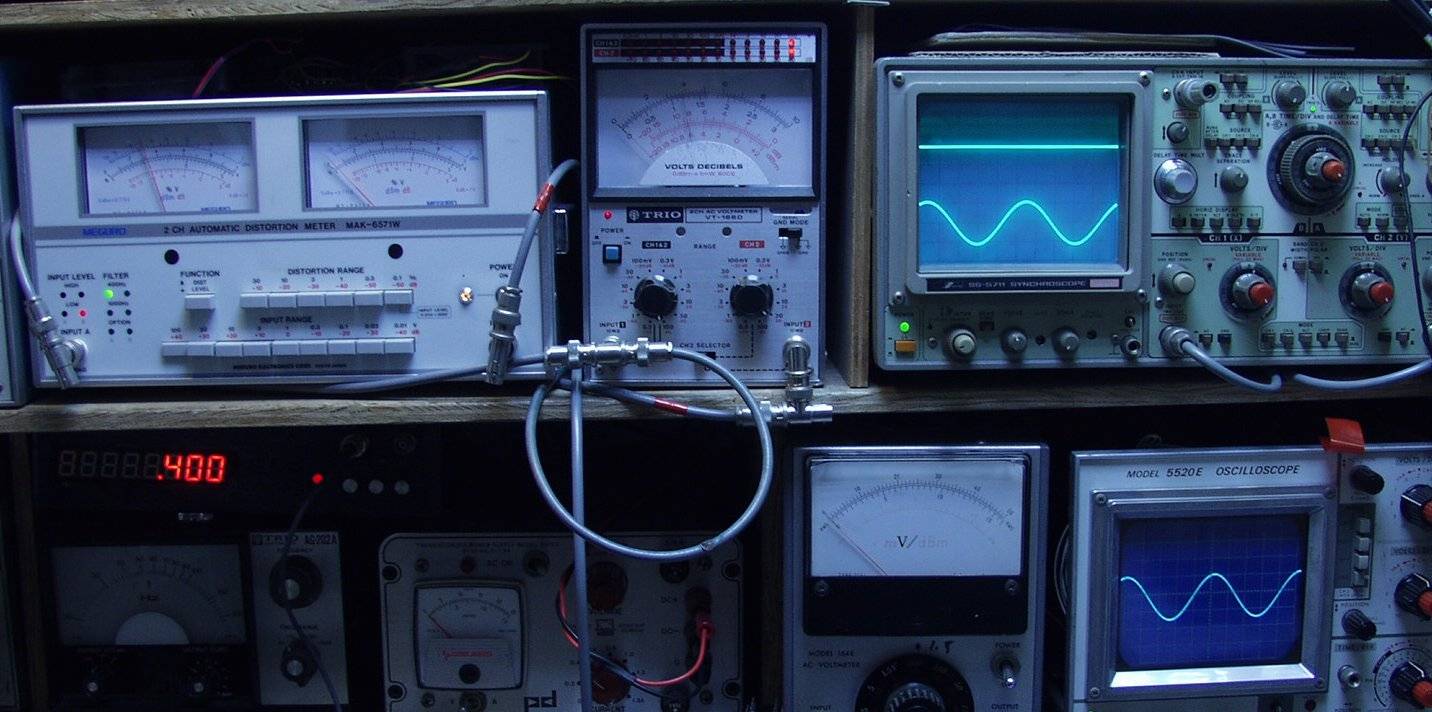

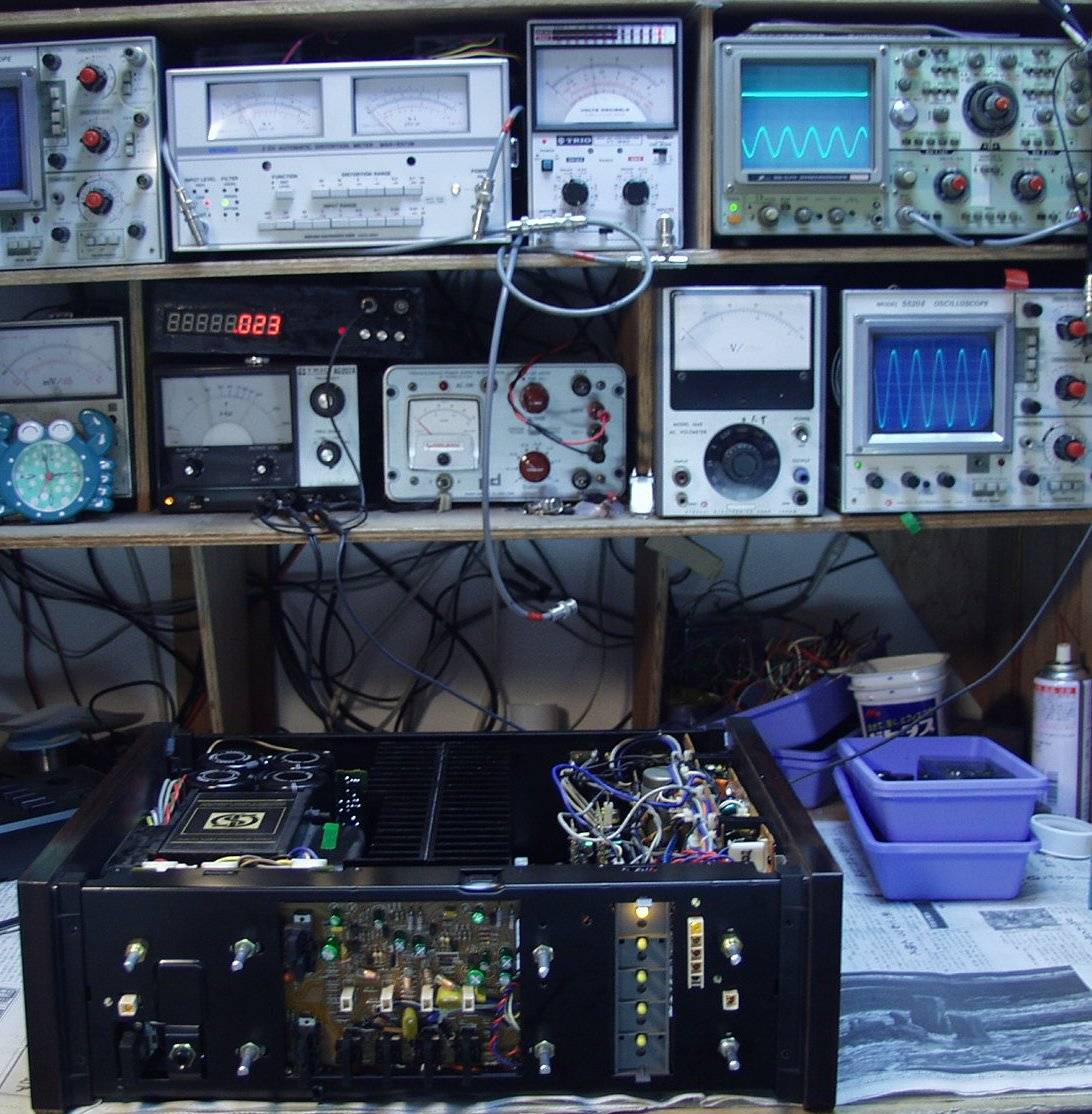

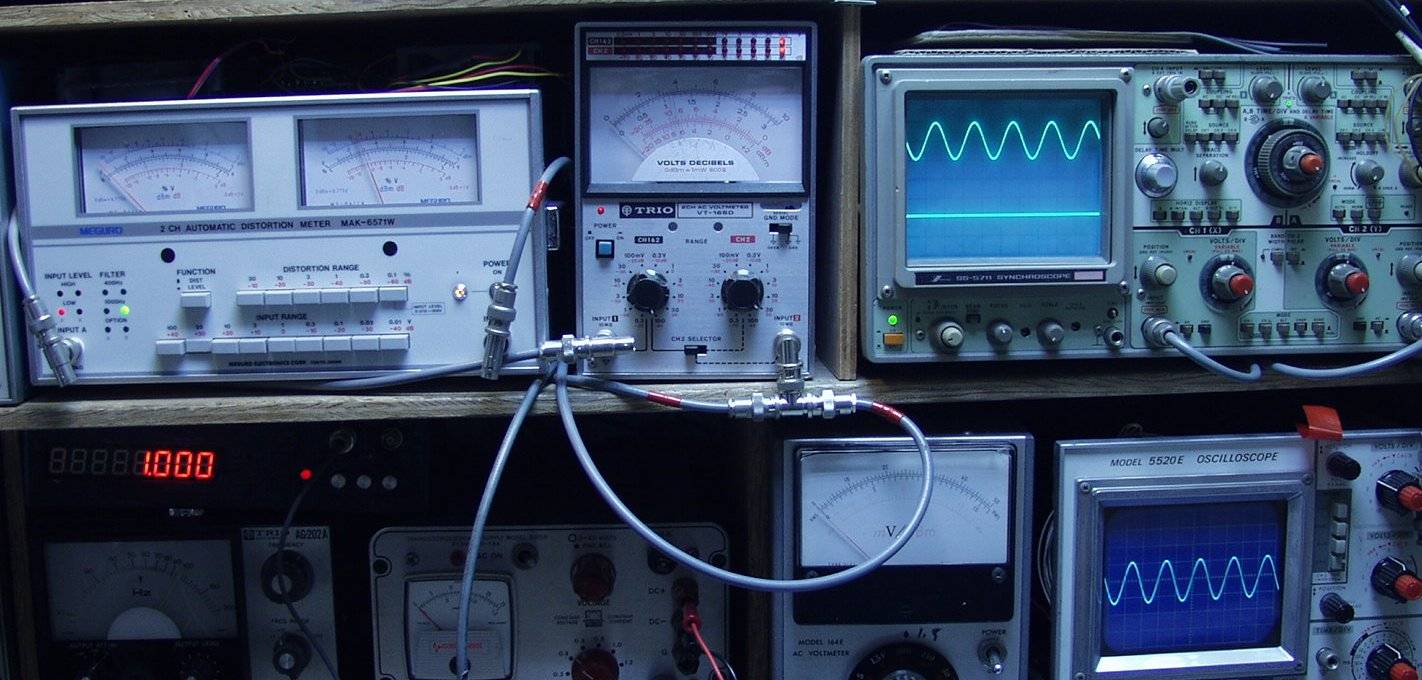

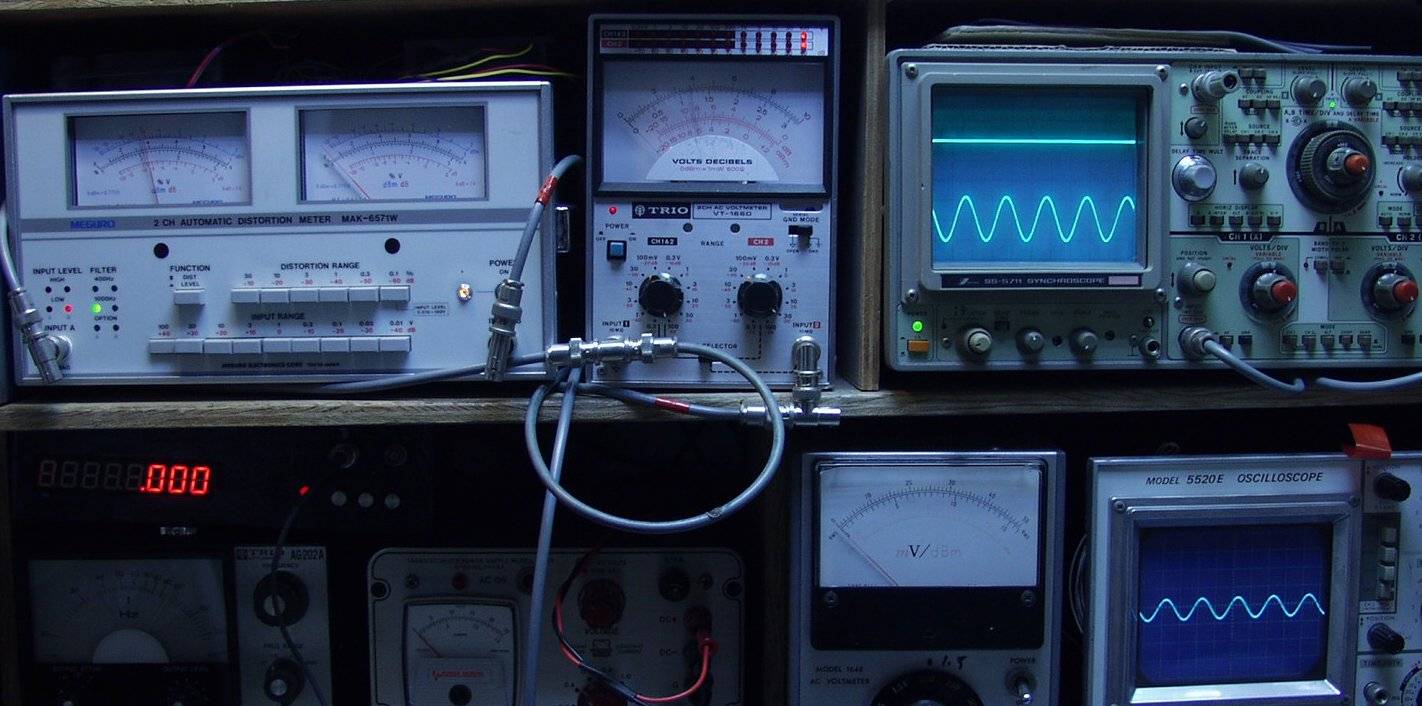

E. 調整後の出力/歪み率測定
E−1. 調整後の出力/歪み率測定

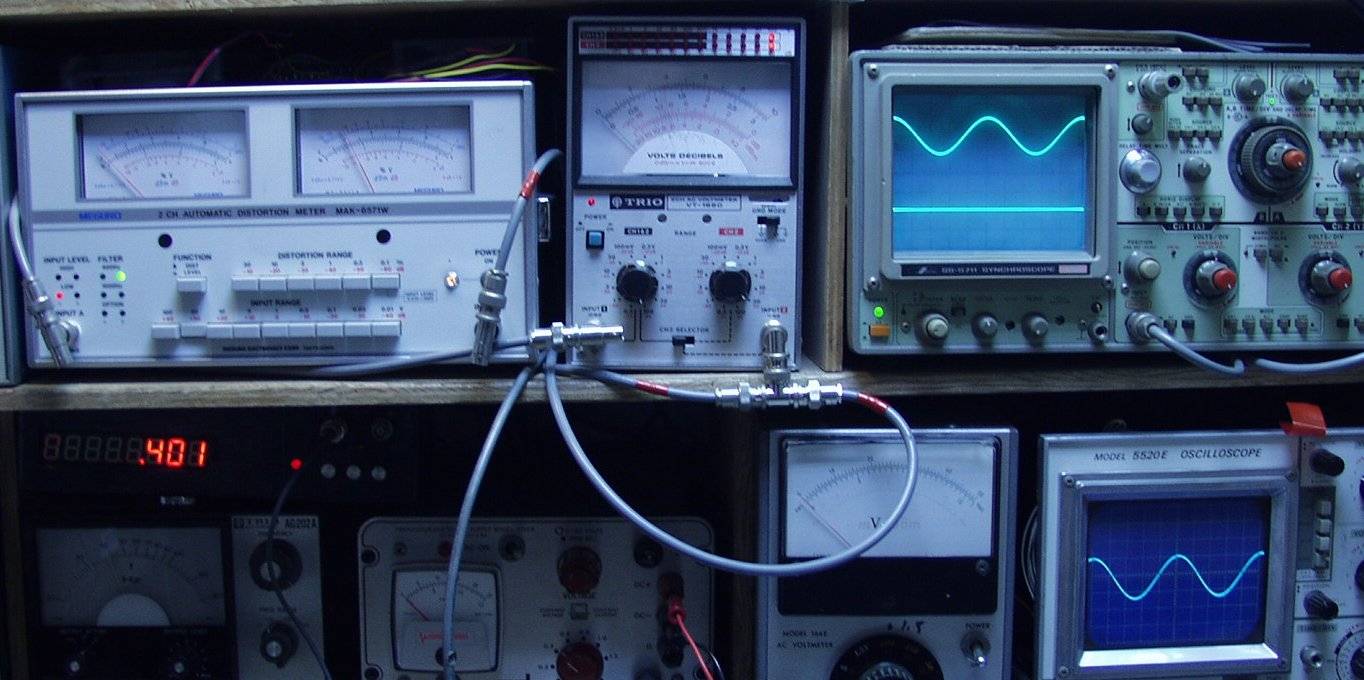

E−2A. R出力37V=171W 歪み率=0.03% 1000HZ AUX入力
E−2B. L出力37V=171W 歪み率=0.03% 1000HZ AUX入力

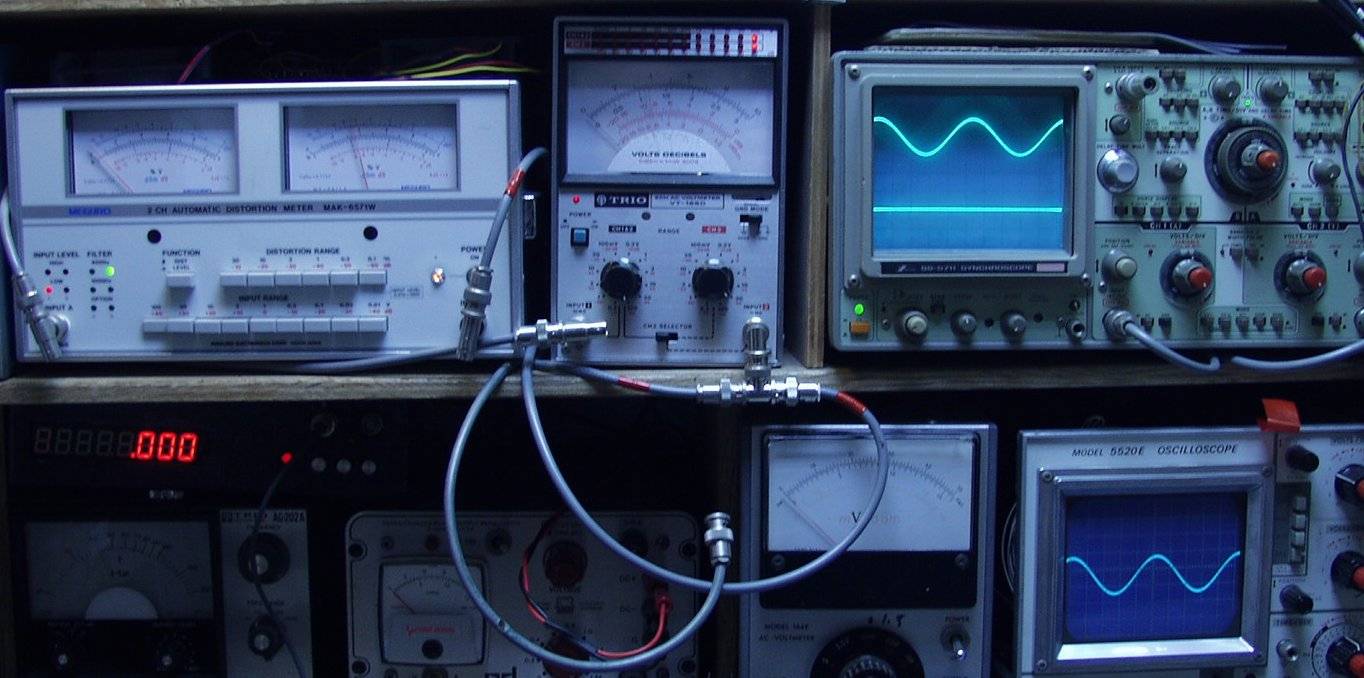

E−2C. R出力37V=171W 歪み率=0.03% 400HZ AUX入力
E−2D. L出力37V=171W 歪み率=0.03% 400HZ AUX入力

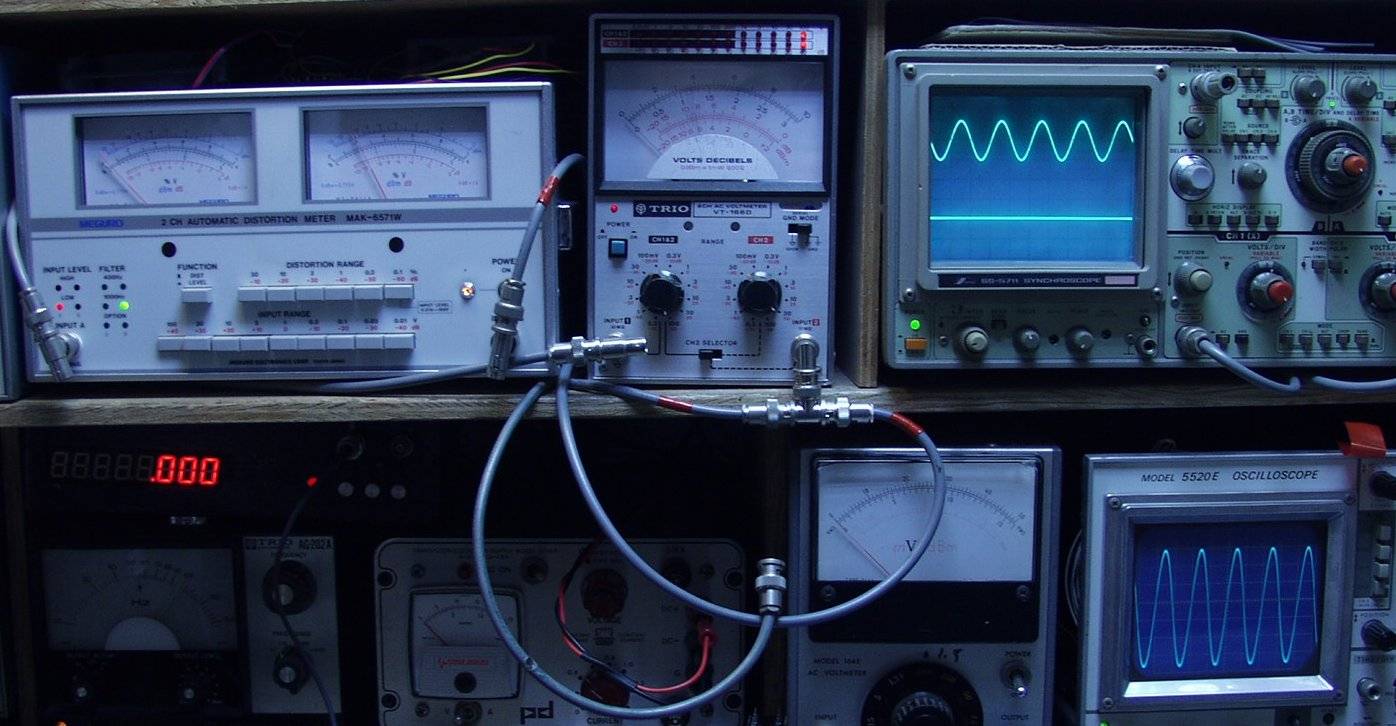

E−3A. R出力37V=171W 歪み率=0.02% 1000HZ MM入力
E−3B. L出力37V=171W 歪み率=0.03% 1000HZ MM入力
E−3C. R出力37V=171W 歪み率=0.03% 400HZ MM入力
E−3D. L出力37V=171W 歪み率=0.03% 400HZ MM入力

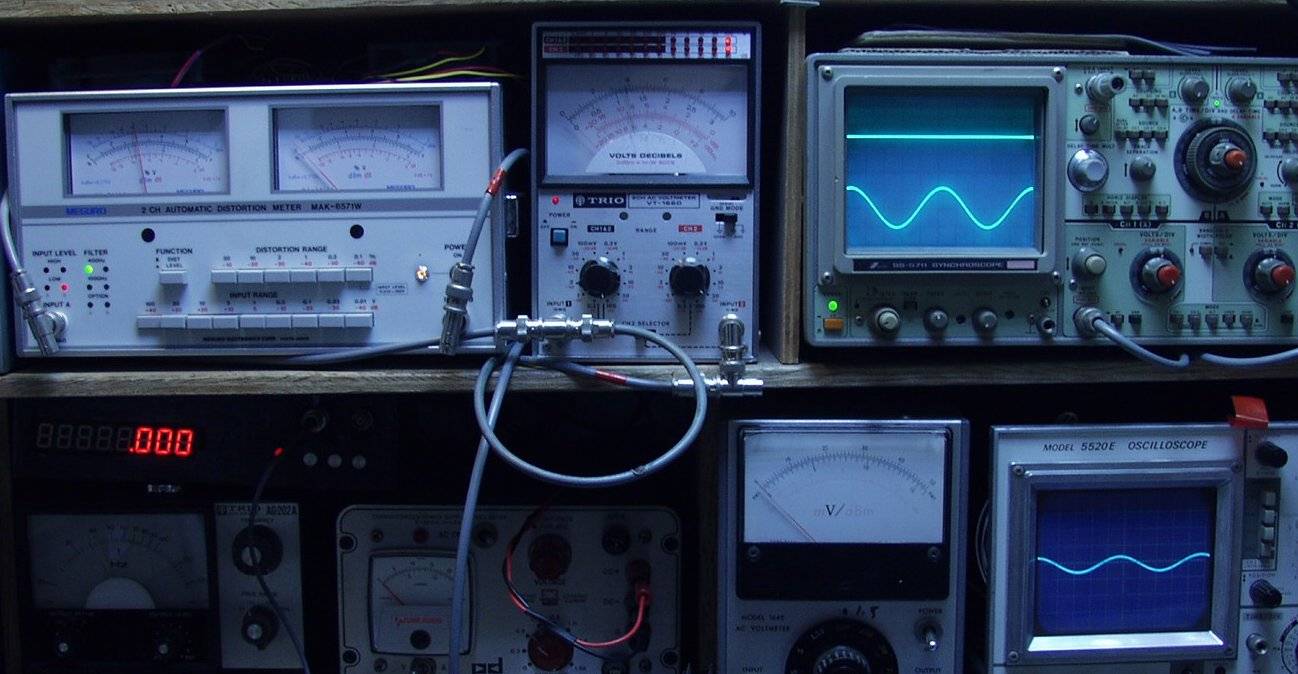

E−4A. R出力37V=171W 歪み率=0.03% 1000HZ MC入力
E−4B. L出力37V=171W 歪み率=0.03% 1000HZ MC入力
E−4C. R出力37V=171W 歪み率=0.03% 400HZ MC入力
E−4D. L出力37V=171W 歪み率=0.03% 400HZ MC入力
E−5A. 修理前 上から見る
E−5B. 修理後 上から見る
E−5C. 修理前 下から見る
E−5D. 修理前 下から見る

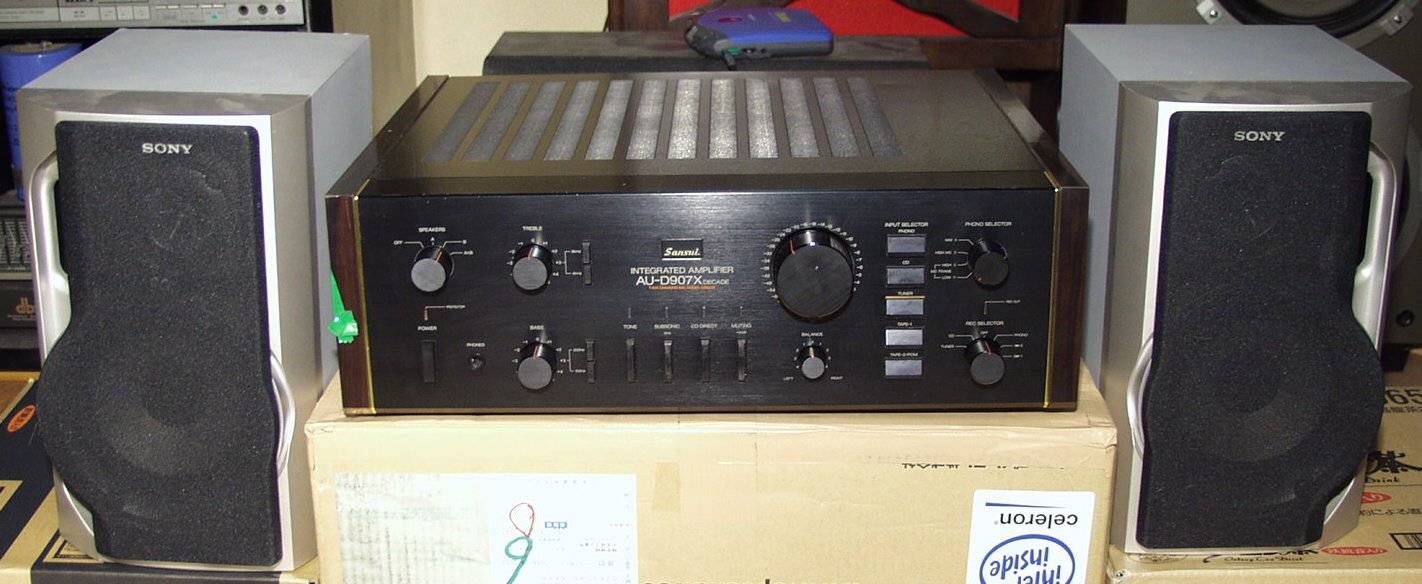

E−6. 24時間エージング
                     d907xd51f
