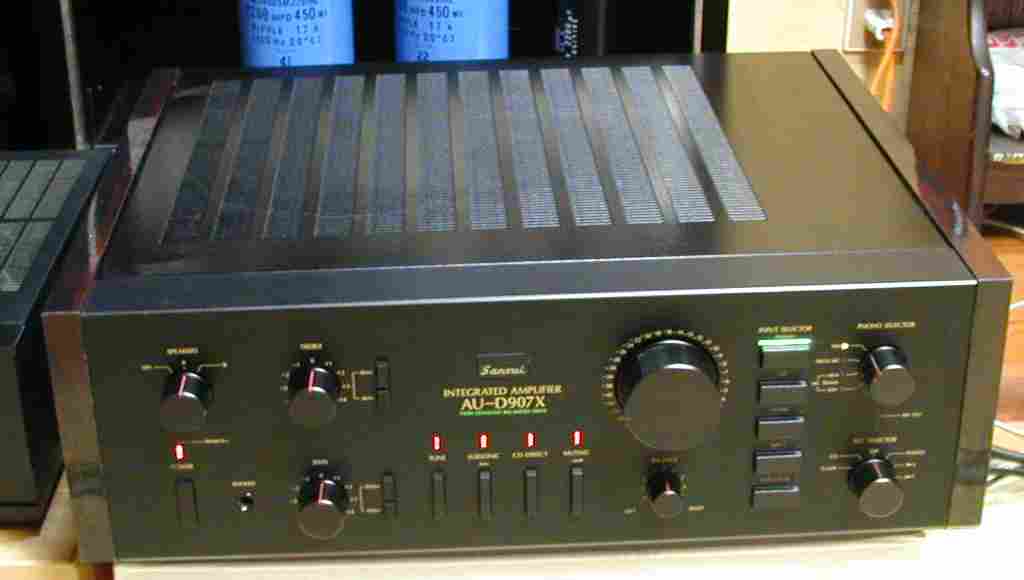

Ｓａｎｓｕｉ　ＡＵ−Ｄ９０７Ｘ．　　３台目修理記録

平成１３年１１月９日

注意　このＡＭＰはＲＬ−ＳＰのアース側にもＡＭＰが入っています 　　　　よって、ＡＭＰのシャーシにＳＰの線（アース側）を接続してはいけません、共通にしてもいけません、終段ＴＲが死にます

A．　修理前の状況 　サンスイのD907Xで症状は電源を入れると煙りがでるようになりました。 B．　原因 　清掃中か調整中にショウト（短絡）させたと思われる。人為的な故障は被害が甚大です。 Ｃ．　修理状況 　メインAMPのバランス、バイアス調整用　半固定ＶＲ交換 　メインAMPの片側終段ＴＲ（トランジスター）交換 　メインAMPの片側全ＴＲ（トランジスター）交換 　メインAMPの、ＦＥＴ（電界トランジスター）交換 　コントロールAMPのＴＲ（トランジスター）、ＦＥＴ（電界トランジスター）交換、 　イコライザーAMPのＴＲ（トランジスター）、ＦＥＴ（電界トランジスター）交換 　プロテクト回路ＴＲ（トランジスター）交換 　ＳＰ接続リレー交換（容量１．５倍の同型新タイプ使用） 　配線手直し、補強 　経年劣化による各部ハンダ補正 　電源トランスが、片方、取り付けていないので固定する Ｄ．　使用部品 　ＳＰ接続リレー　　　　　　　　　　　　　　　　　　　　　２個 　バランス、バイアス調整用　半固定ＶＲ　　　　　　　８個 　メインAMPの片側終段ＴＲ（トランジスター）　　　　　　　４ 　メインAMPのＴＲ（トランジスター）　　　　　　　　　　　　　８個 　プロテクト回路ＴＲ（トランジスター）　　　　　　　６個 　コントロールAMP　　ＦＥＴ（電界トランジスター）　２個 　イコライザ−AMP　ＦＥＴ（電界トランジスター）　　２個 　終段ＴＲ（トランジスター）抵抗　　　　　　　　　　　　　８個 Ｅ．　修理費　　３８，８８０円　　　　＜＜通常修理＞＞

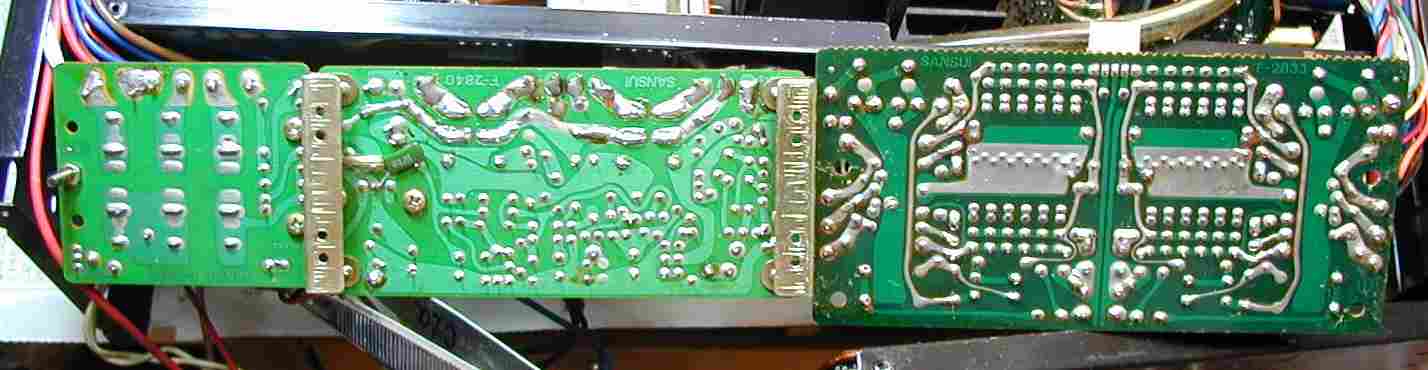

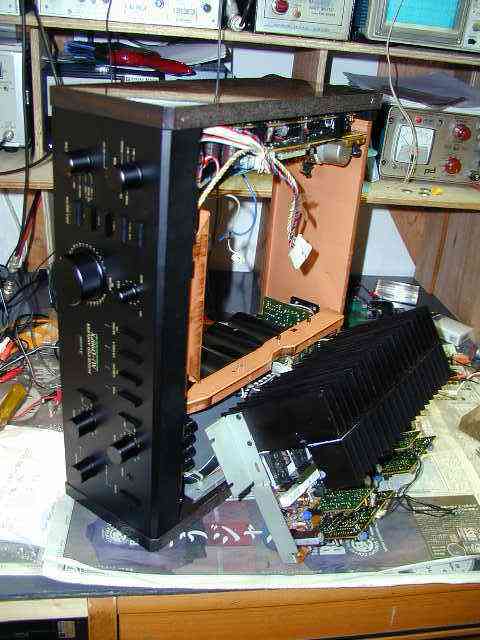

１．　修理前のドライブ基板。

２．　修理後のドライブ基板。

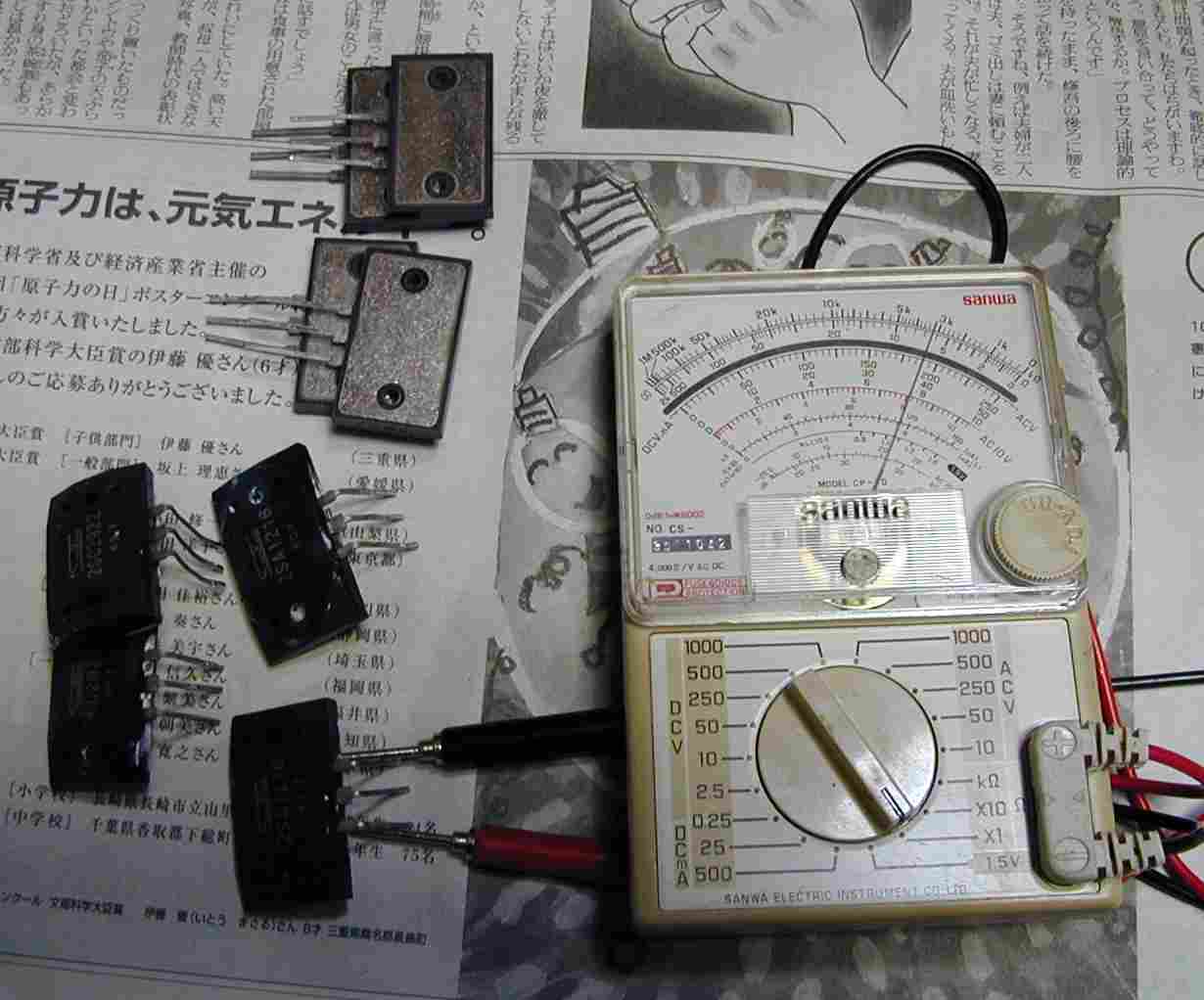

３．　終段ＴＲ（トランジスター）、上新品、下短絡したもの。

４．　終段ＴＲ（トランジスター）交換

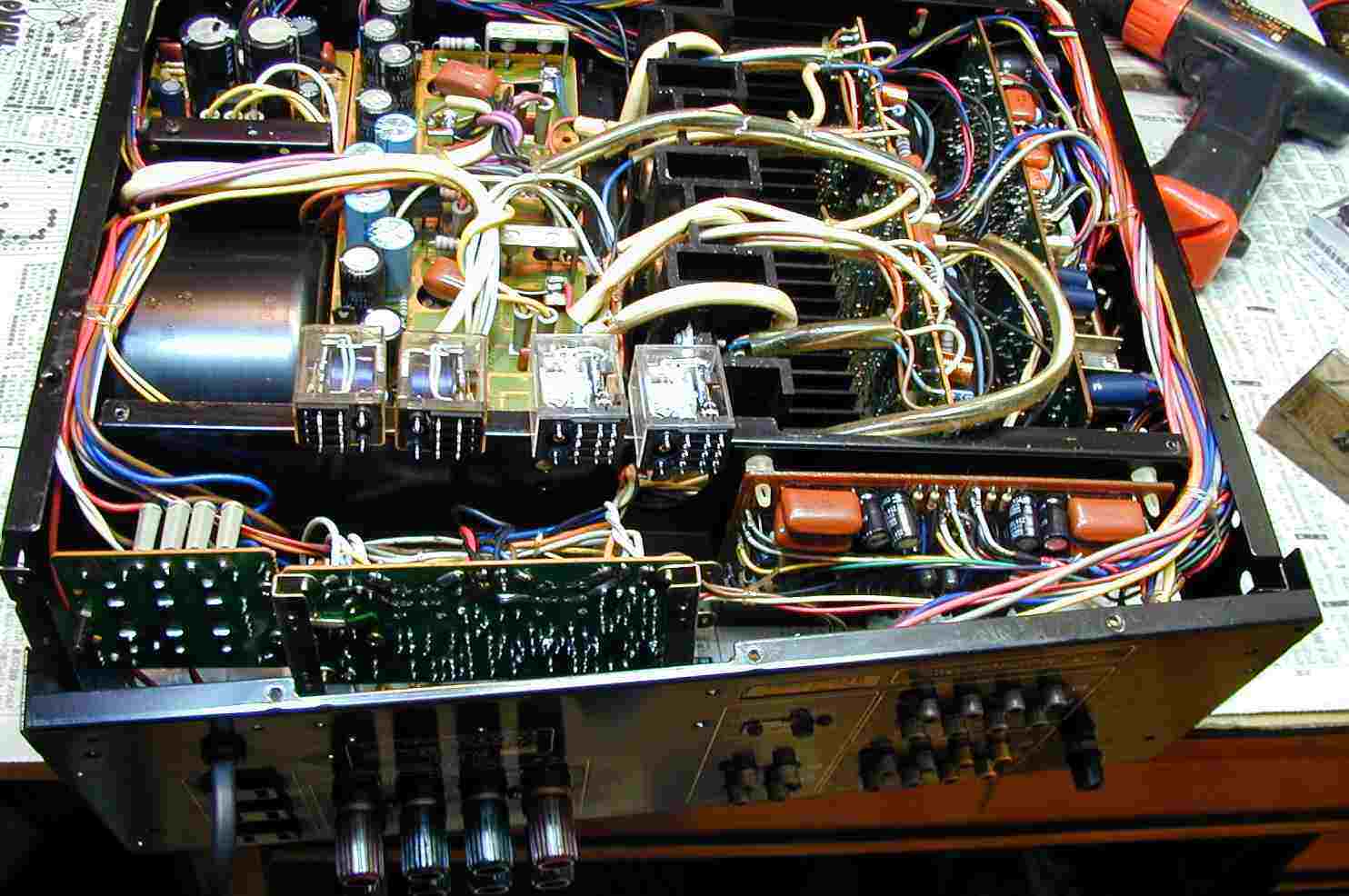

５．　プロテクト基板の取り出し、ＲＬ２枚ある。

６．　プロテクト基板の修理。　ＴＲ（トランジスター）が短絡し、抵抗が燃えている。

７．　ＳＰ接続リレーの交換。　右＝新品　左＝古い物。

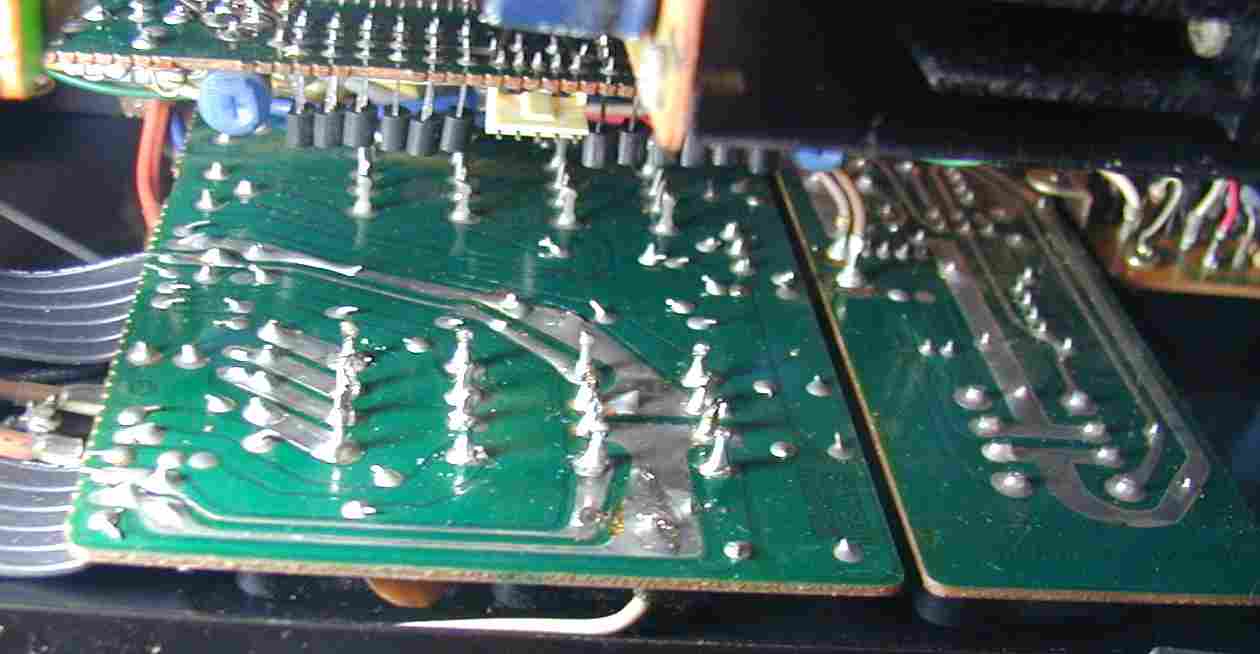

８．　ＳＰ接続リレー基板の裏、ハンダは十分に盛る。

９．　ＭＣ−ＡＭＰの修理、このタイプは後期型。

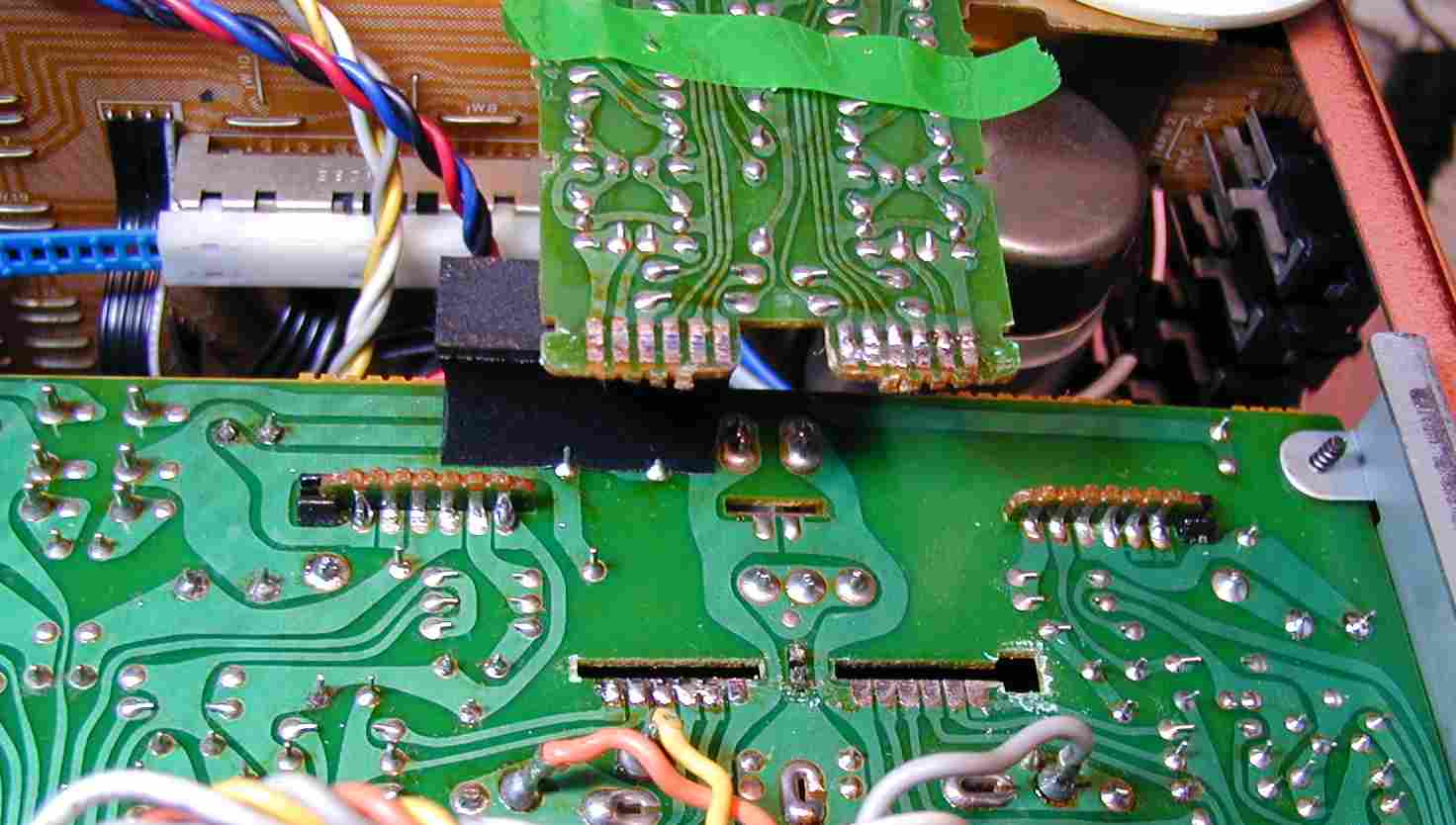

１０．　入力端子裏側のハンダ付け補正　力が加わるので、十分にハンダ盛る。

１１．　ＥＱ−ＡＭＰのの修理　デジカメ写真無くなりました １２．　出力測定　　デジカメ写真無くなりました １３．　１２時間エージング
