Sansui AU−D907 Limited. 8台目修理記録
 平成15年4月29日到着   9月6日完了
  • A. 修理前の状況
       稼動20分程度でpurotectorが働いて音が出なくなります。(電源ランプの点滅状態)
       電源を再投入しても,稼動時間が短くなって行き,終いには全く音が出なくなります。

  • B. 原因
       各部劣化
       初段FET劣化

  • C. 修理状況
       SP接続リレー交換
       各初段FET交換
       電解コンデンサー交換(ミューズ使用)
       配線手直し、補強
       各部、半田補正

  • D. 使用部品
       半固定VR                     8個
       FET                         6個
       電解コンデンサー               79?個(ミューズ使用)
       SP接続リレー                   2個
       TR(トランジスター)                4個

  • E. 測定・調整

  • F. 修理費       88,000円    オーバーホール修理。

A. 修理前の状況

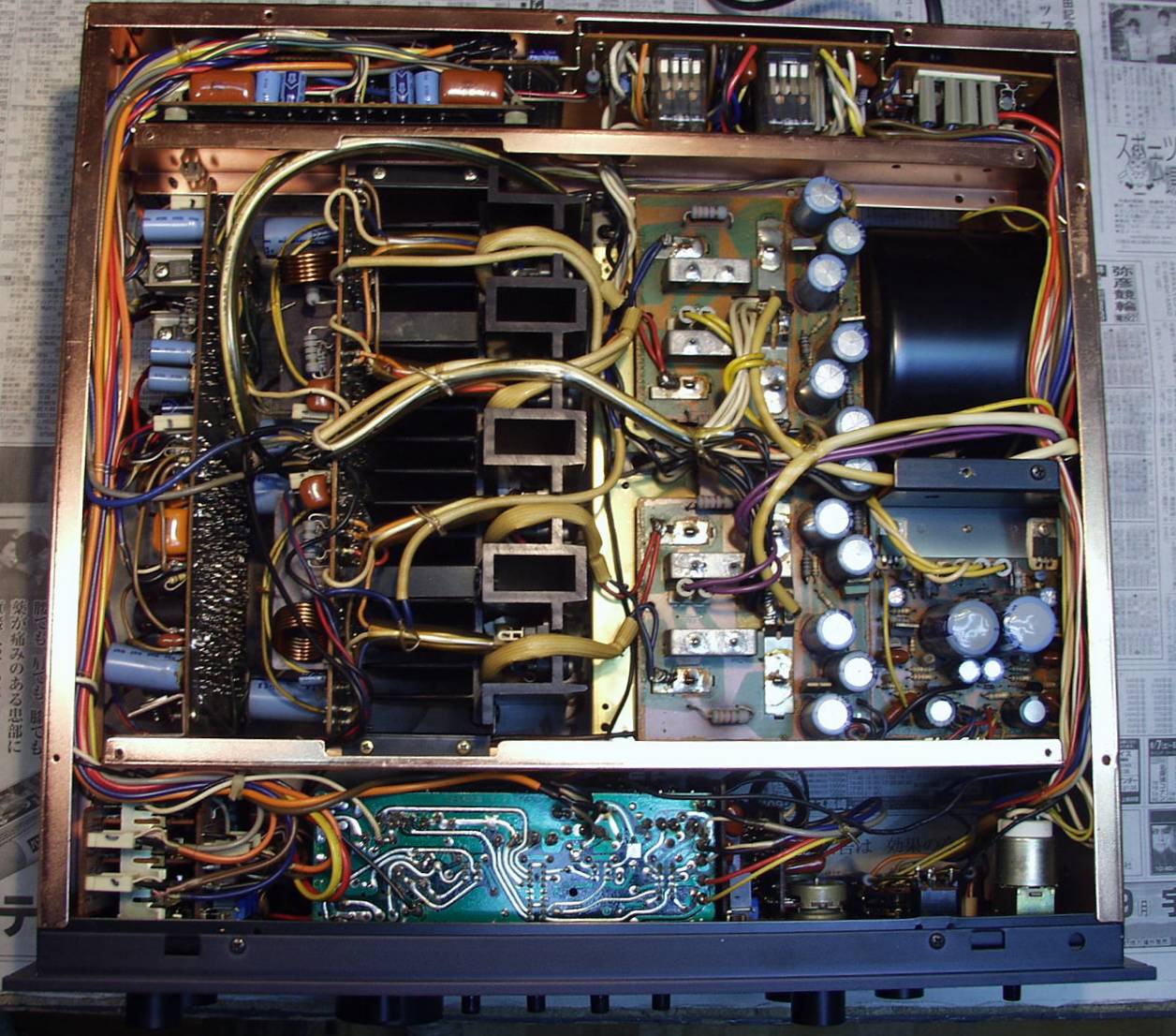

A−1. 修理前 上から 707より、多くの電解コンデンサーが使われている、容量も大きい
A−2. 修理前 下から
A−3. 修理中 交換されている終段TR(トランジスター) 3列上、4列下

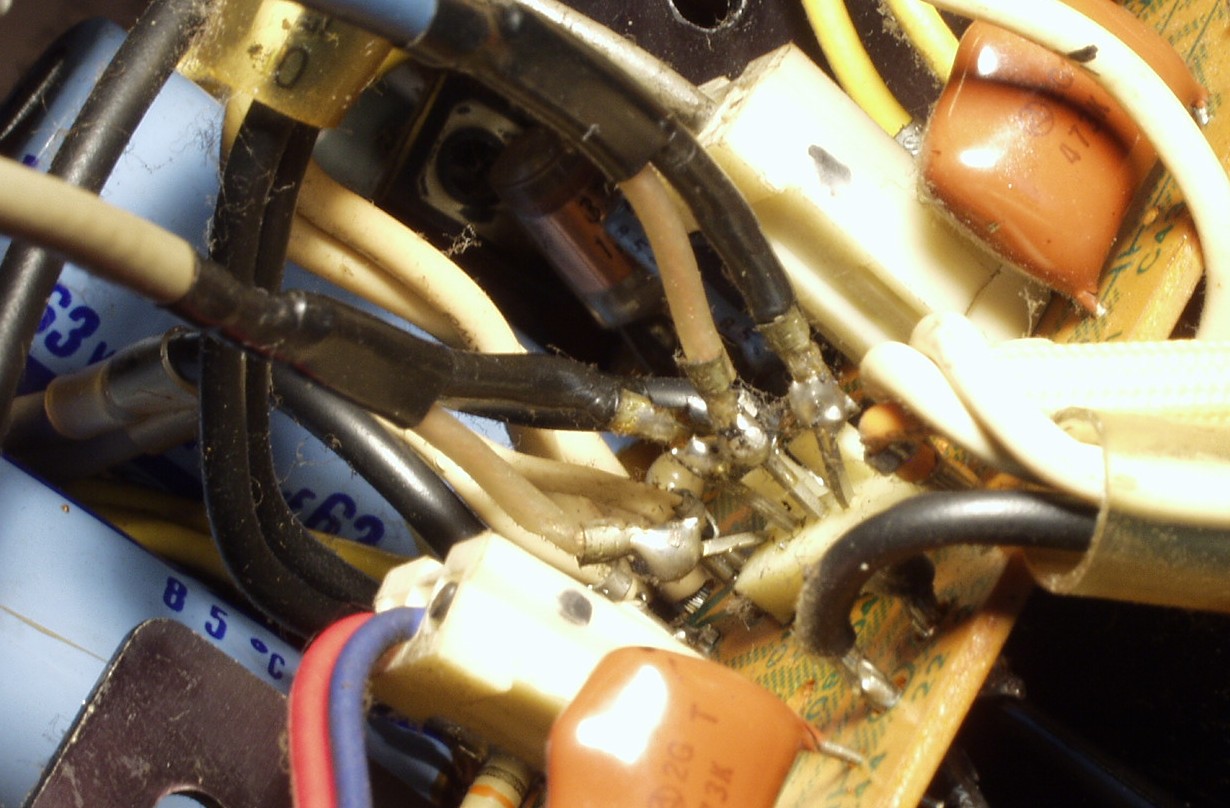

A−4. 修理中 メインAMPの入力コネクターも取り除かれ半田付けされている
C. 修理状況
C−1A. 修理前 メイン・ドライブAMP基板

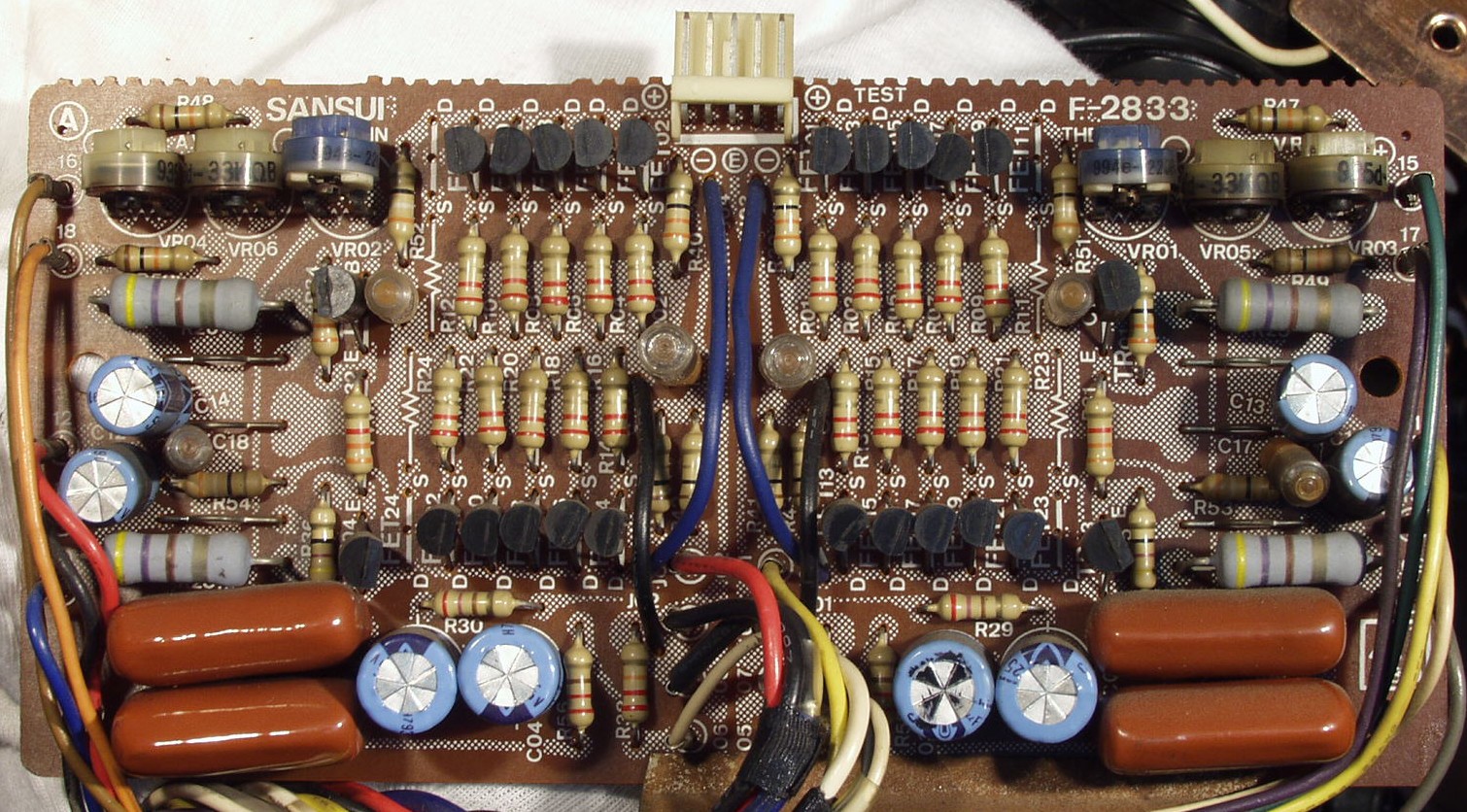

C−1B. 修理後 メイン・ドライブAMP基板 初段FET2個、半固定VR4個、電解コンデンサー20個交換

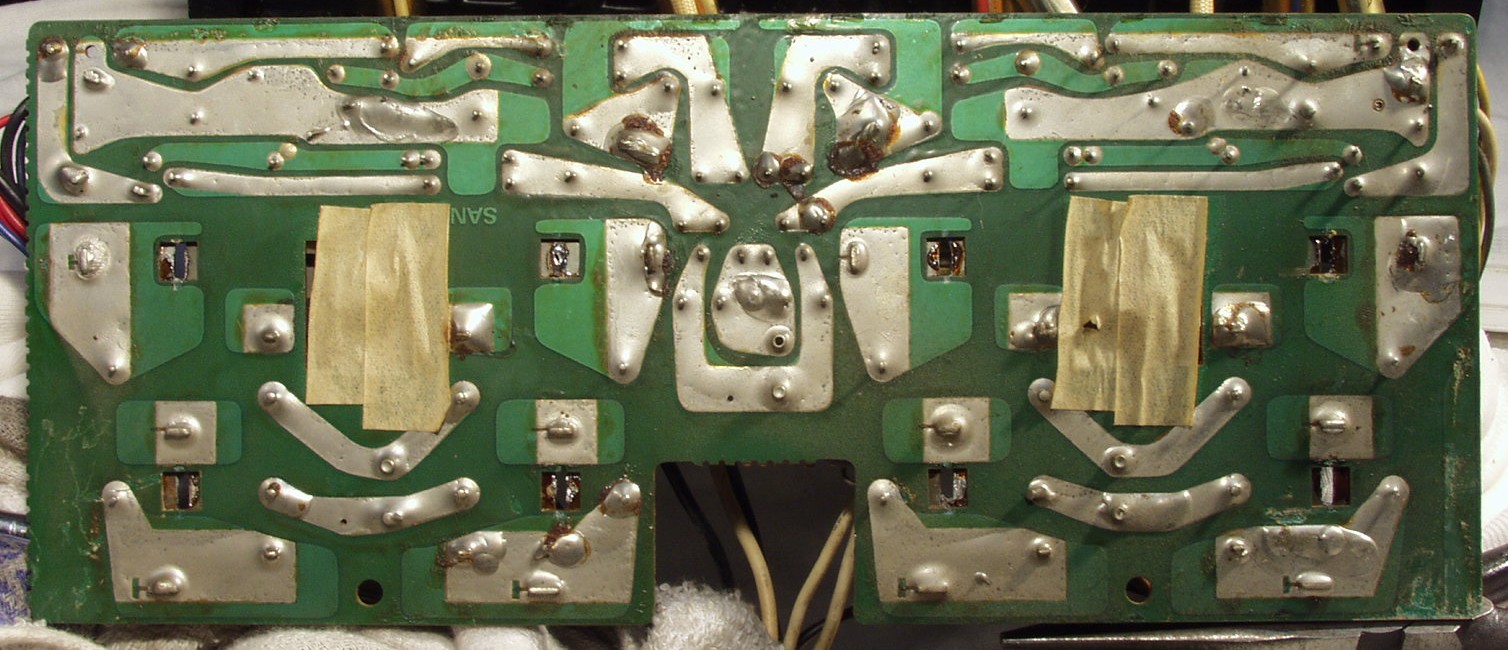

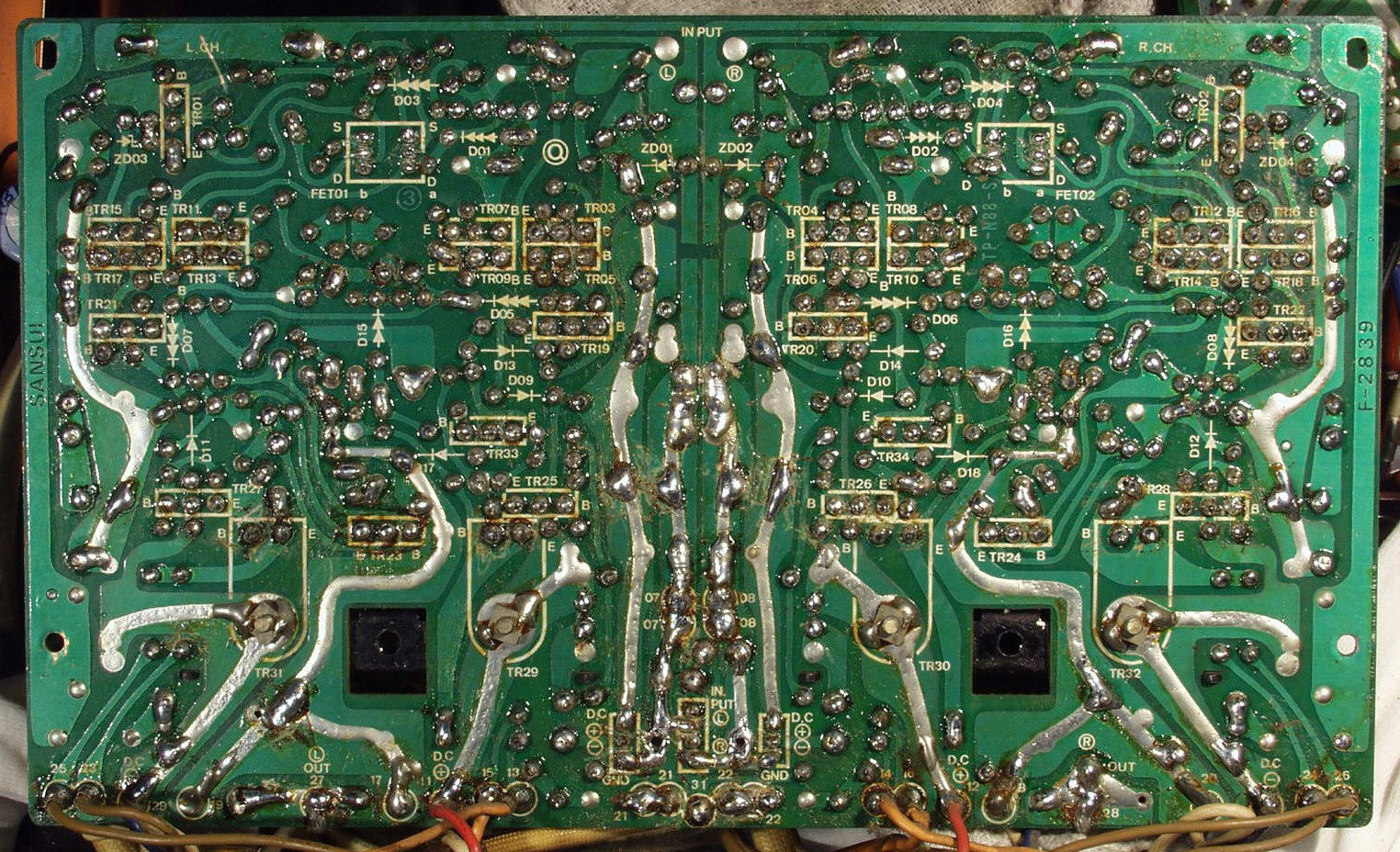

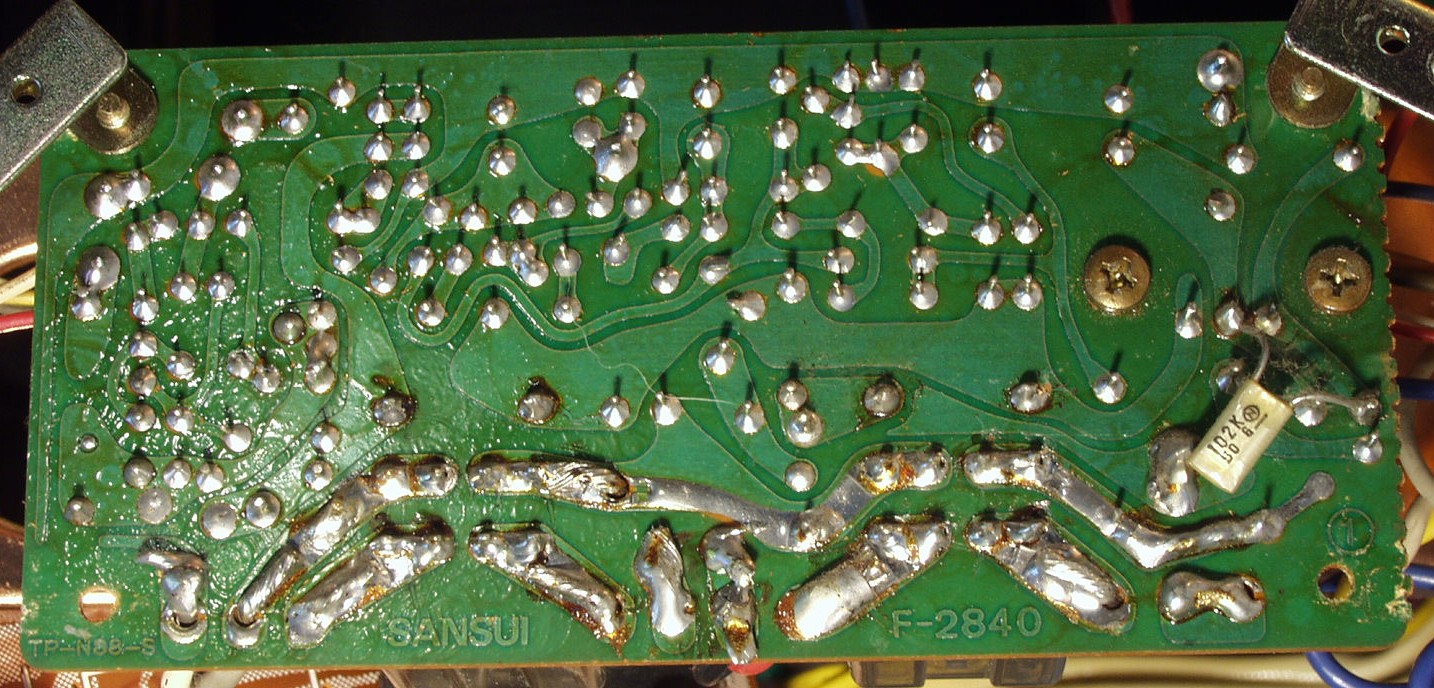

C−1C. 修理前 メイン・ドライブAMP基板裏

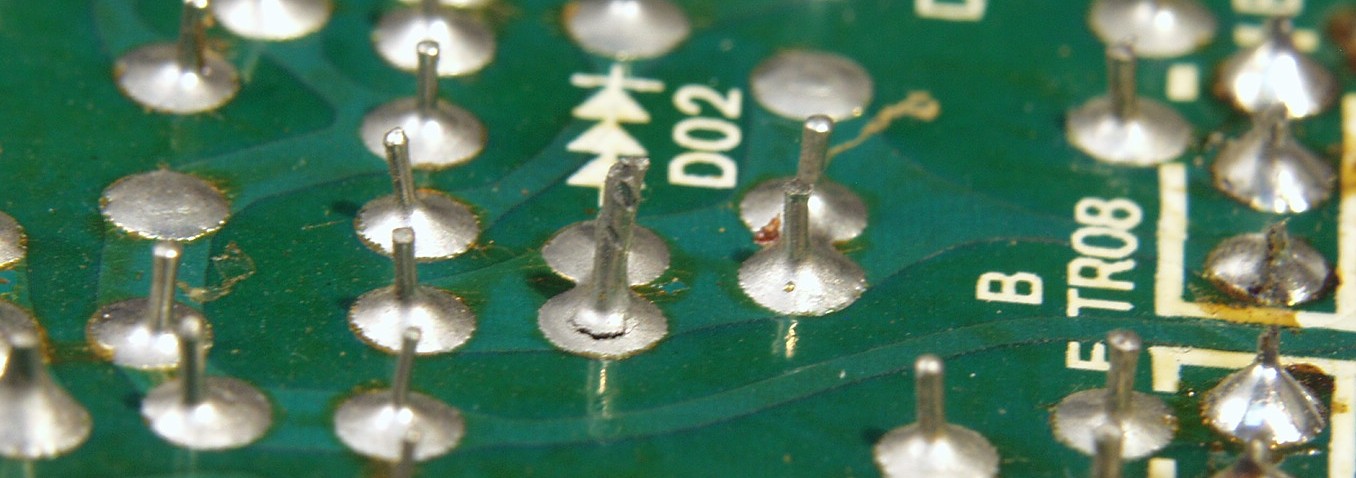

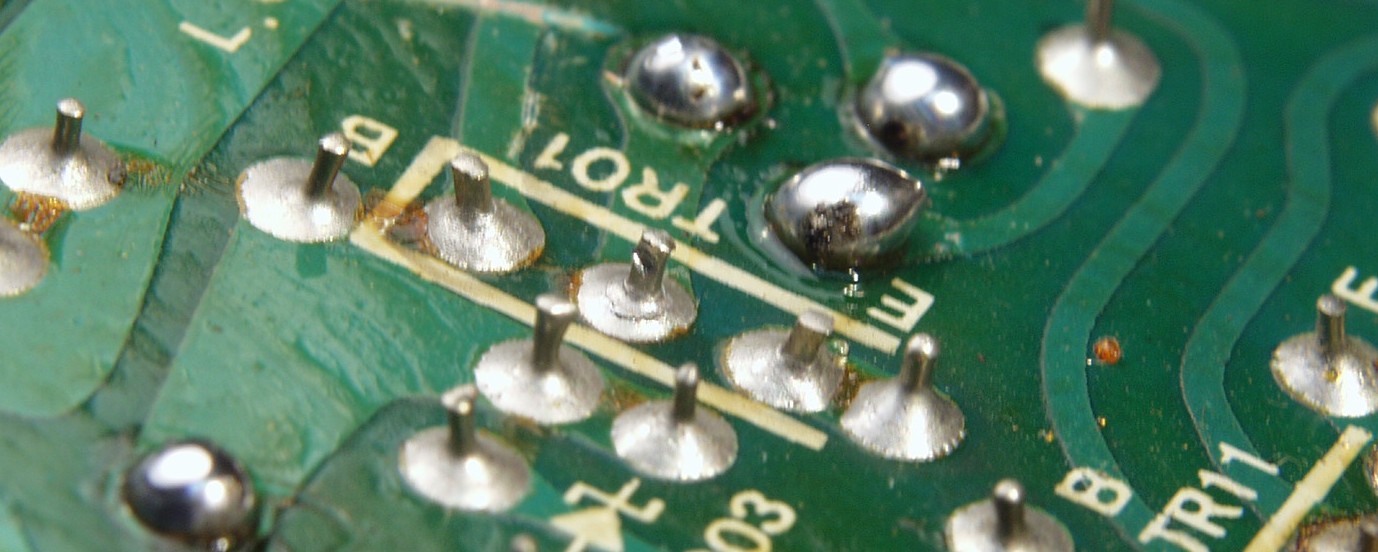

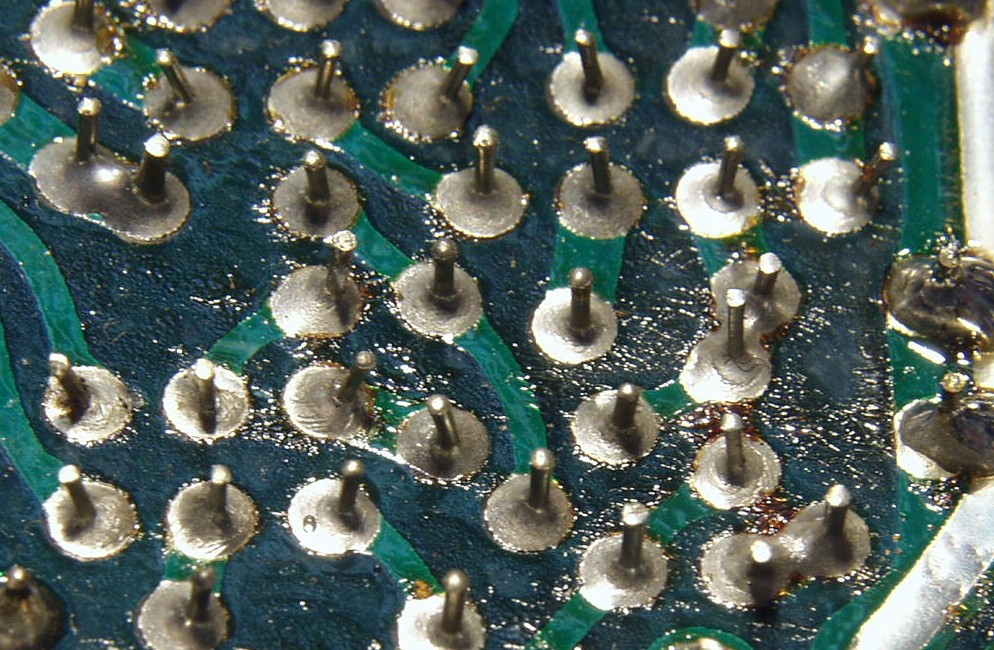

C−1C−1. 修理中 メイン・ドライブAMP基板裏 半田不良箇所
C−1C−2. 修理中 メイン・ドライブAMP基板裏 半田のりの悪いところ

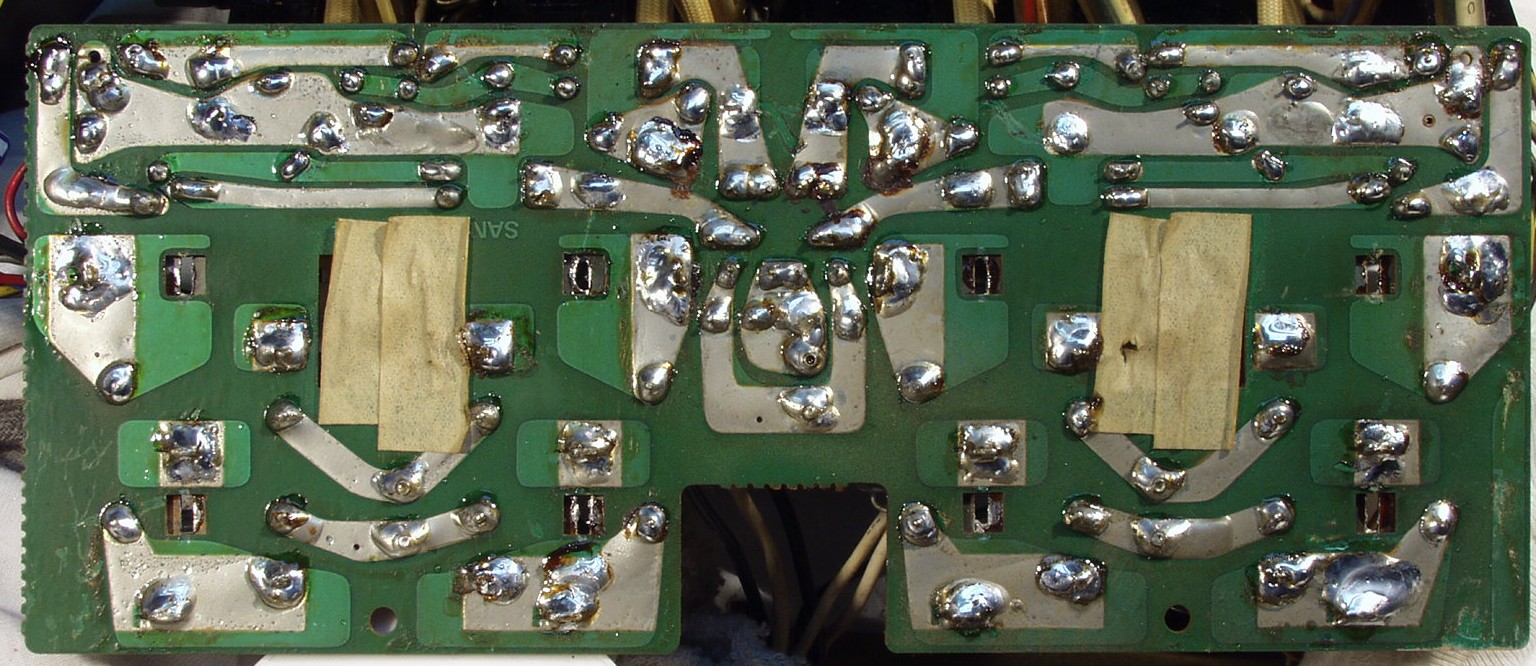

C−1D. 修理(半田補正)後 メイン・ドライブAMP基板裏 全ての半田をやり直す
C−2.パネルを取り、修理中

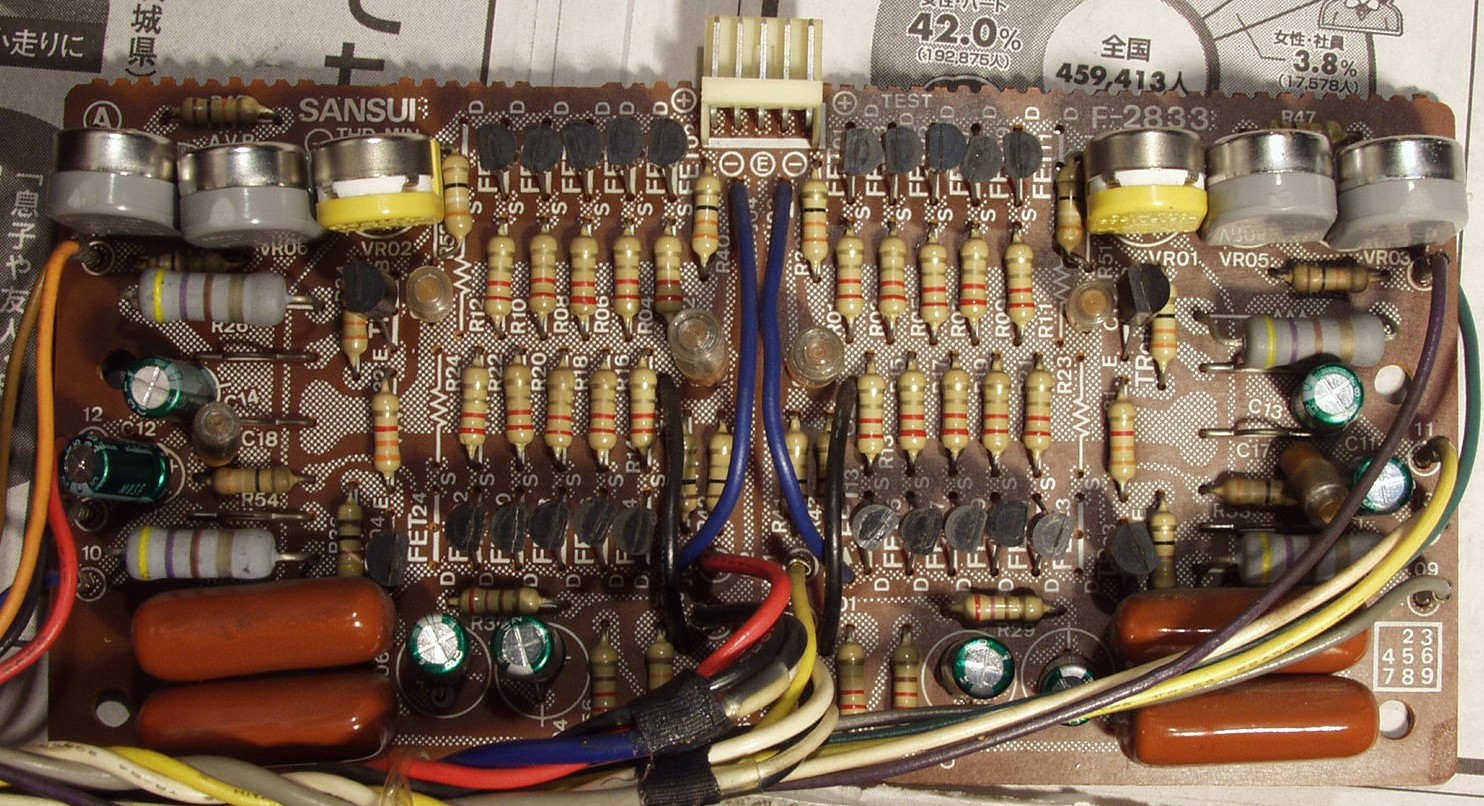

C−2A. 修理前 FLAT−AMP基板
C−2B. 修理後 FLAT−AMP基板 FET2個、半固定VR2個、電解コンデンサー12個交換
C−2C. 修理前 FLAT−AMP基板裏
C−2D. 修理(半田補正)後 FLAT−AMP基板裏  全ての半田をやり直す
C−2E. 修理前 CONTROL基板裏
C−2F. 修理(半田補正)後 CONTROL基板裏  全ての半田をやり直す

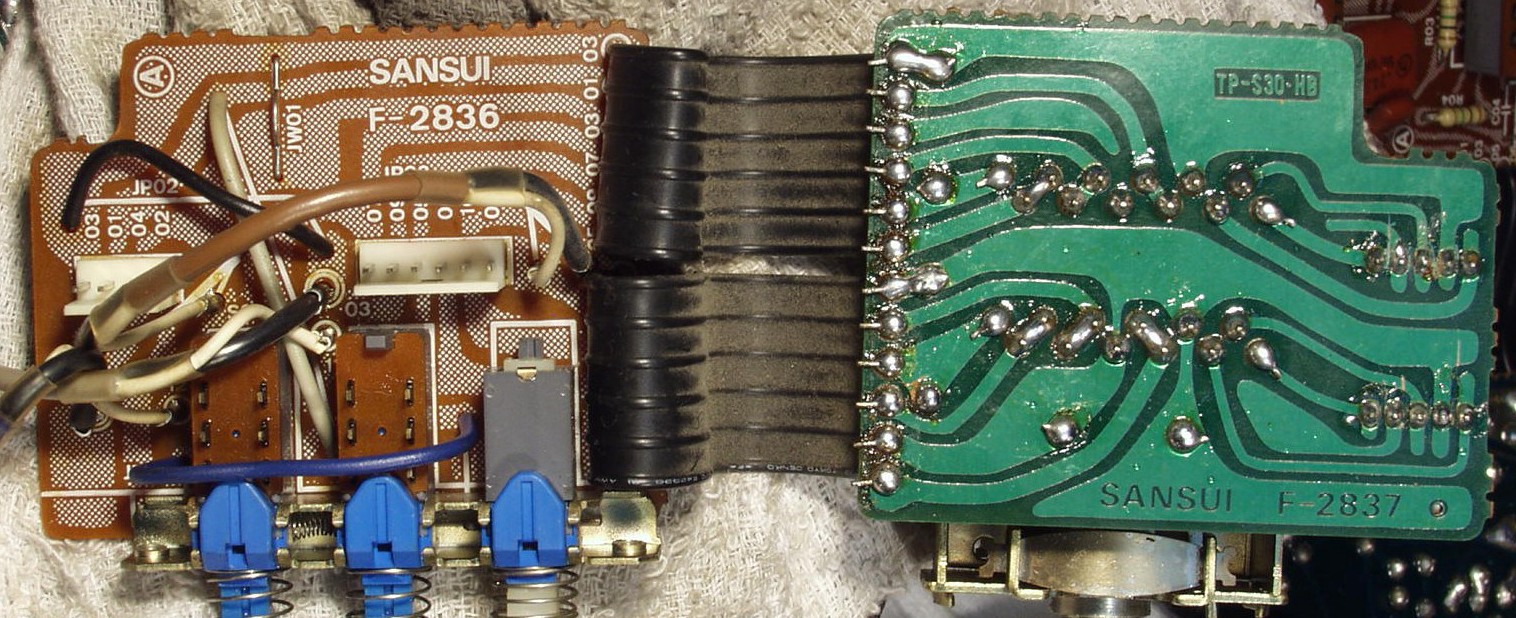

C−2G. 修理前 TapePlaySW基板 TapeCopySW基板裏
C−2H. 修理(半田補正)後  TapePlaySW基板 TapeCopySW基板裏 全ての半田をやり直す
C−2I. 修理前 TapeCopySW基板  TapePlaySW基板裏
C−2J. 修理(半田補正)後 TapeCopySW基板  TapePlaySW基板裏  全ての半田をやり直す
C−2K. 修理前 TONE−SW基板
C−2L. 修理前 TONE−SW基板裏
C−2M. 修理(半田補正)後 TONE−SW基板裏  全ての半田をやり直す
C−2N. 修理前 TONE−VR基板
C−2O. 修理前 TONE−VR基板裏
C−2P. 修理(半田補正)後 TONE−VR基板裏  全ての半田をやり直す

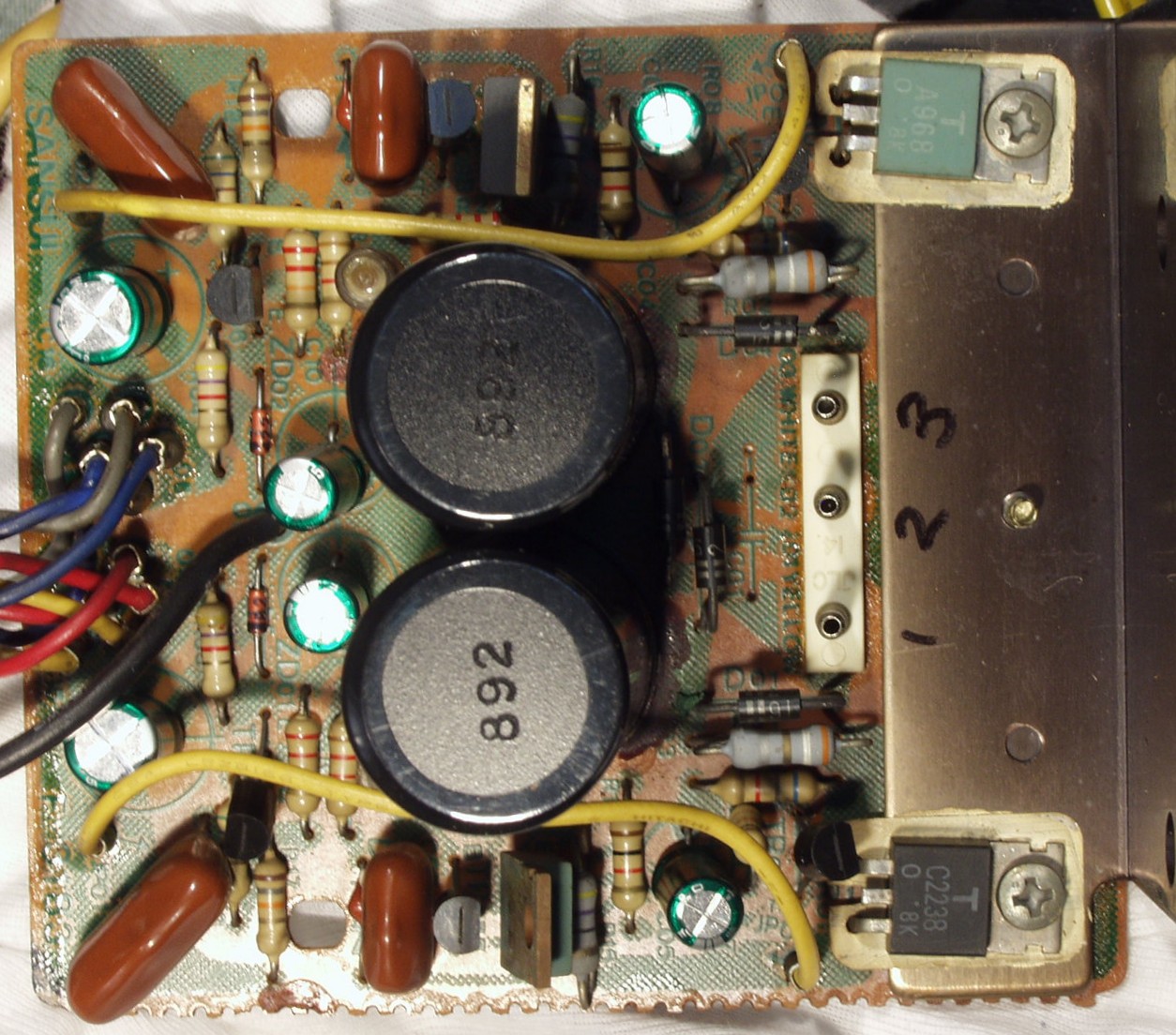

C−3A. 修理前 電源整流基板

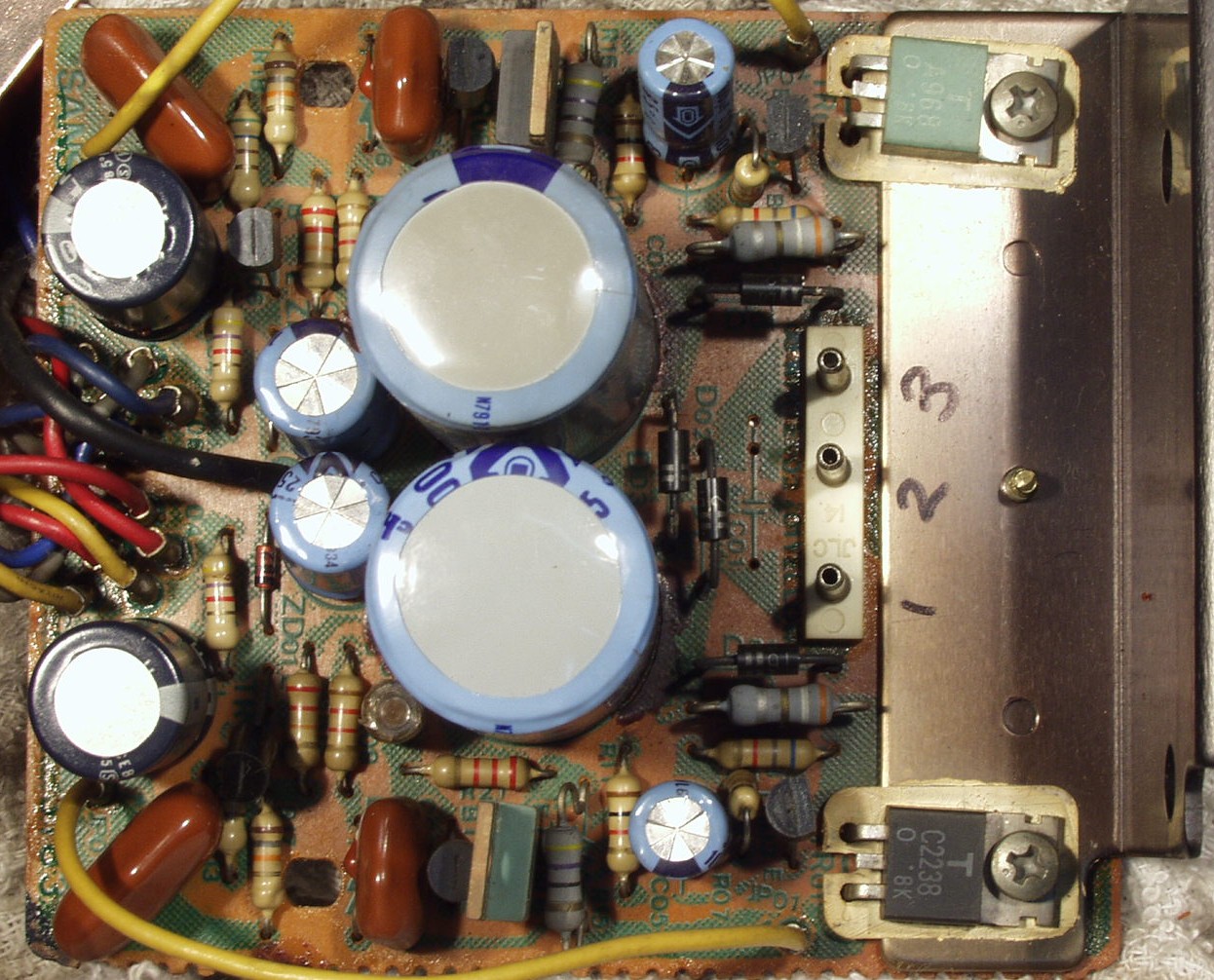

C−3B. 修理後 電源整流基板 電解コンデンサー12個交換
C−3C. 修理前 電源整流基板裏
C−3D. 修理(半田補正)後 電源整流+プロテクト基板裏  全ての半田をやり直す
C−3D. 修理前 電源整流基板2
C−3E. 修理後 電源整流基板2 電解コンデンサー8個交換
C−3F. 修理前 電源整流基板2裏

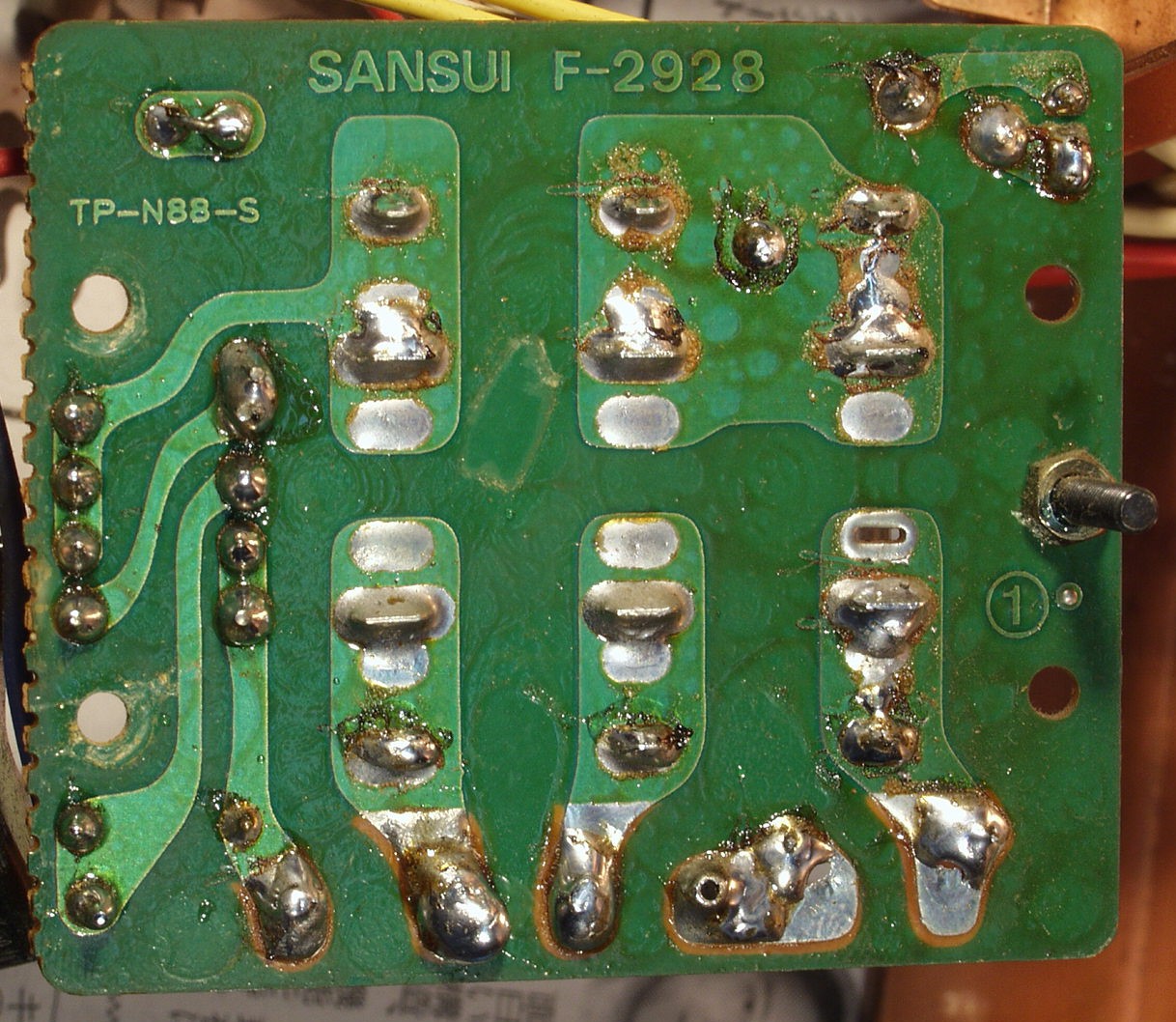

C−3F−1. 修理中 電源整流基板2  半田不良箇所
C−3G. 修理(半田補正)後 電源整流基板2裏  全ての半田をやり直す
C−4A. 修理後 RCA端子基板
C−4B. 修理前 RCA端子基板裏
C−4C. 修理(半田補正)後 RCA端子基板裏  全ての半田をやり直す
C−5A. 修理前 プリメインRCA端子
C−5B. 修理後 プリメインRCA端子 高価なBPに変更したので「2個→1個」
C−5C. 修理前 プリメインRCA端子裏
C−5D. 修理(半田補正)後 プリメインRCA端子裏 太いケーブルを付けるのでRCA端子は十分に半田盛る

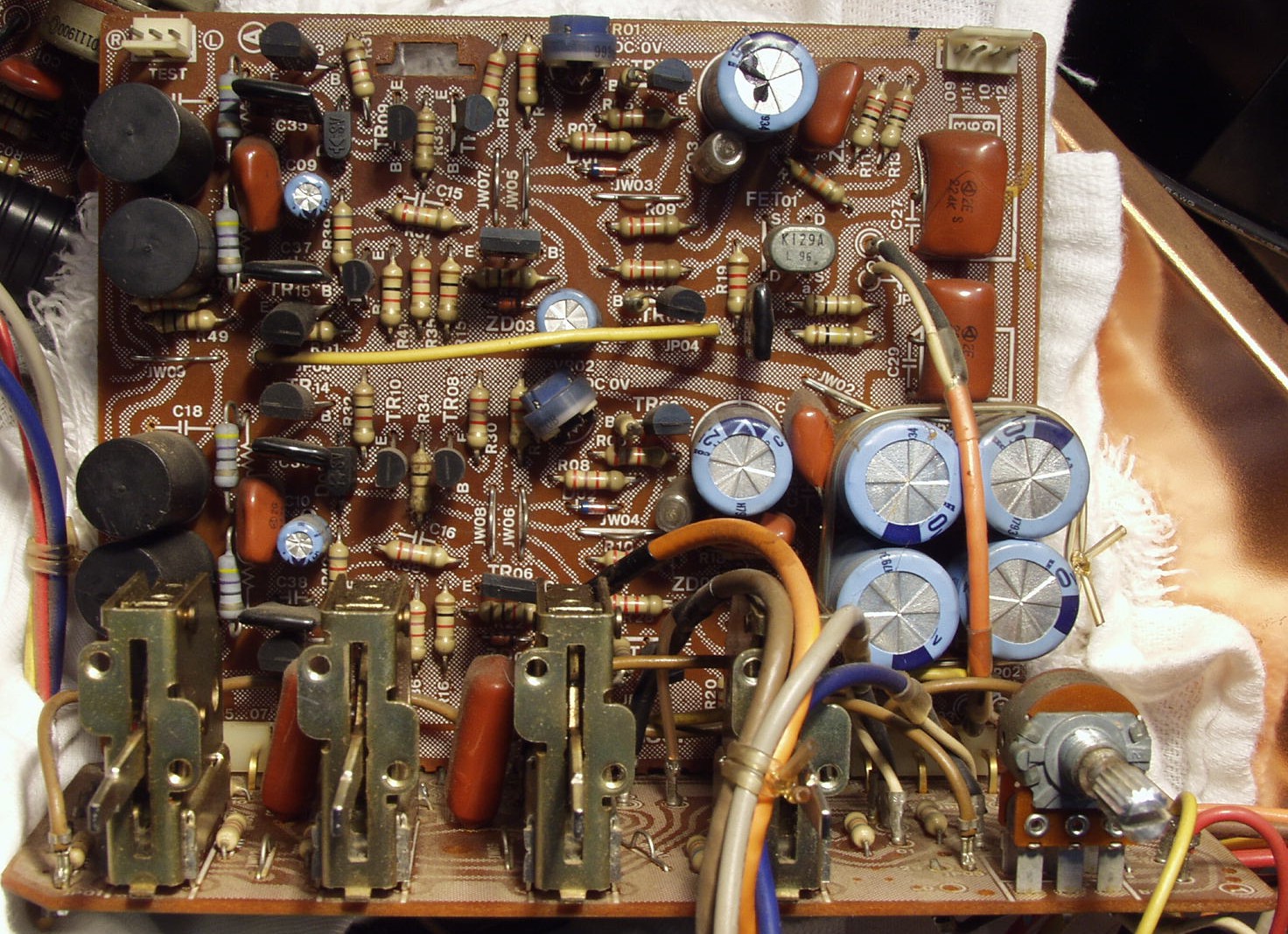

C−6A. 修理前 EQ基板
C−6B. 修理後 EQ基板 初段FET2個、半固定VR2個、電解コンデンサー20個交換
C−6C. 修理前 EQ基板裏

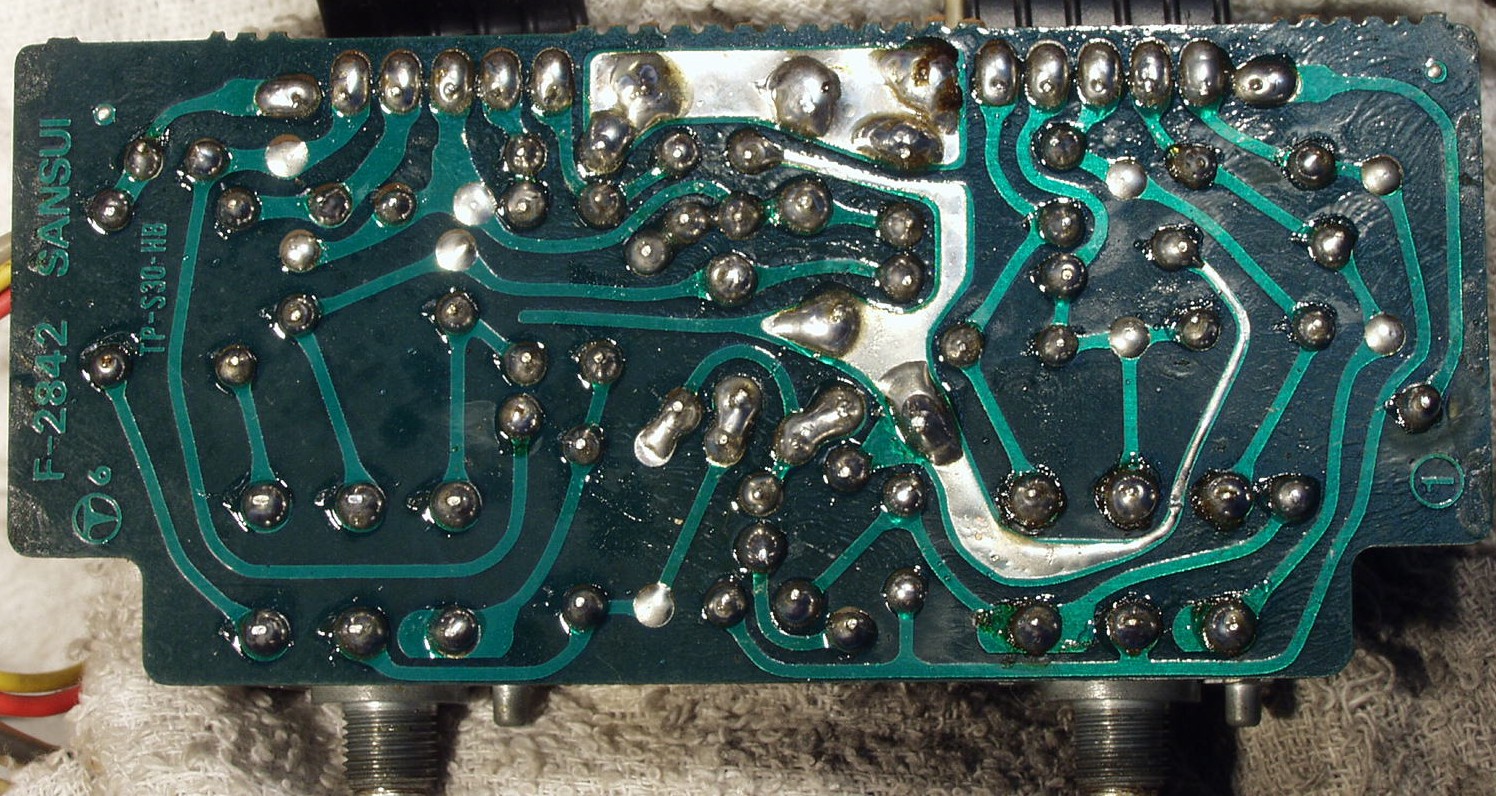

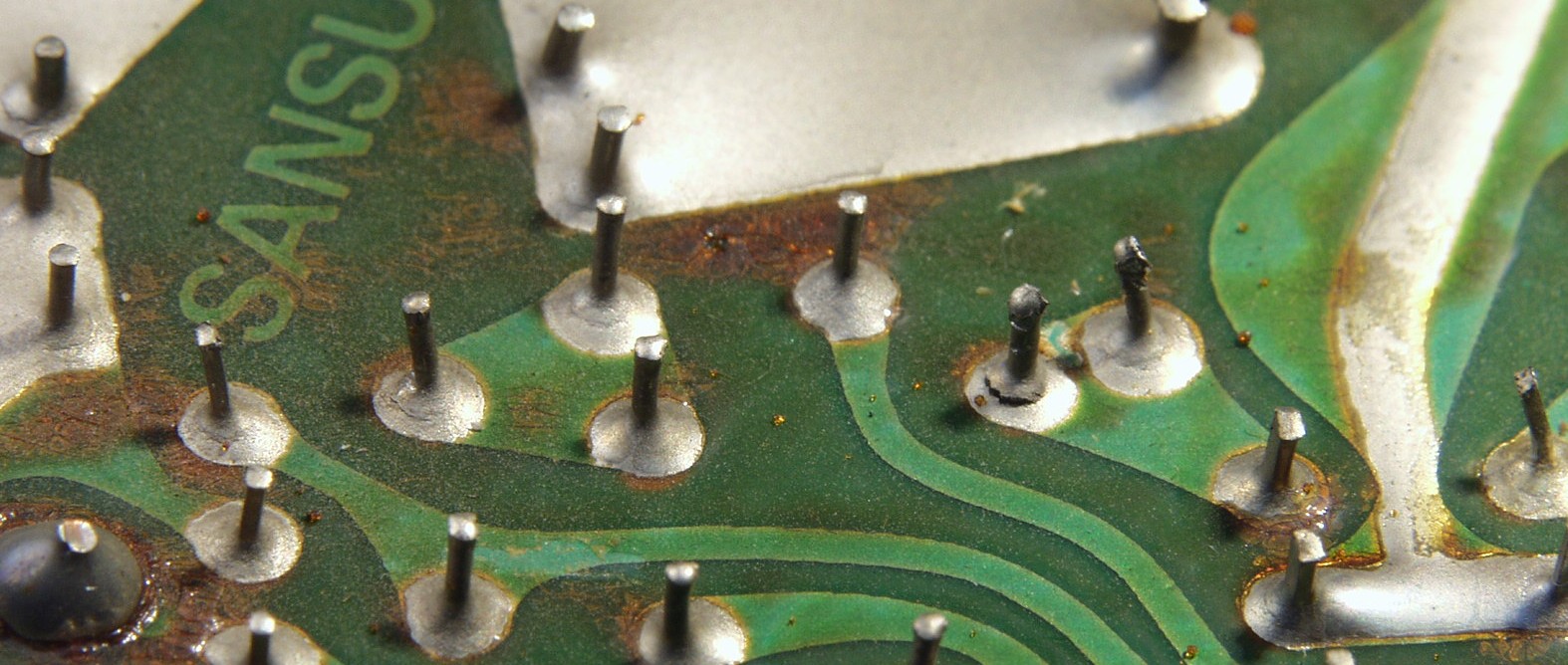

C−6C−1. 修理前 EQ基板裏 半田不良箇所
C−6D. 修理(半田補正)後 EQ基板裏  全ての半田をやり直す
C−6E. 修理中 EQ基板の入力切り替えSW、右半分は清掃した所
           タバコの脂?又は接点復活材の使用か? 接点から黄色くなった洗浄剤が出てくる
C−7A. 修理前 MC基板
C−7B. 修理後 MC基板 電解コンデンサー8個、半固定VR6個交換
C−7C. 修理前 MC基板裏
C−7D. 修理(半田補正)後 MC基板裏  全ての半田をやり直す

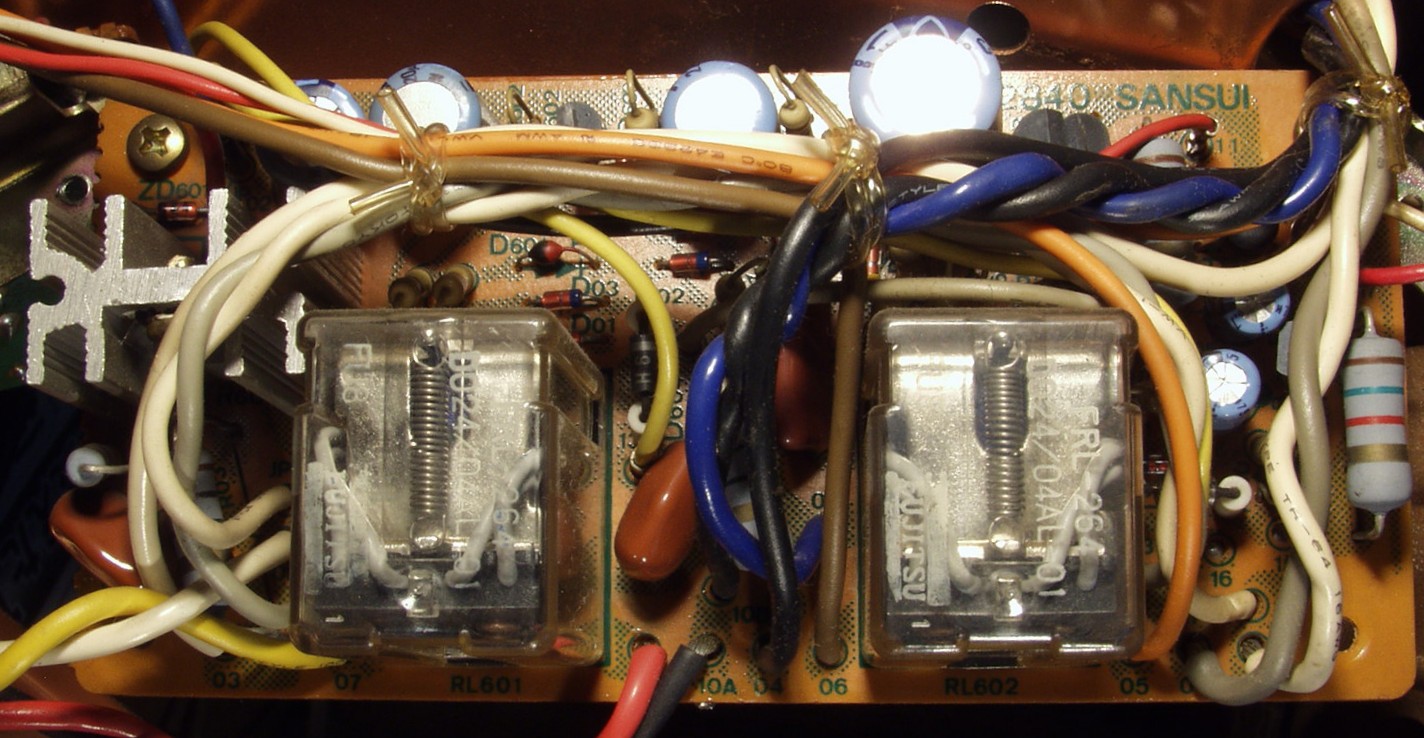

C−8A. 修理前 SP接続リレー・プロテクト基板
C−8B. 修理後 SP接続リレー・プロテクト基板 SP接続リレー2個、電解コンデンサー6個交換
C−8C. 修理前 SP接続リレー・プロテクト基板裏
C−8D. 修理(半田補正)後 SP接続リレー・プロテクト基板裏  全ての半田をやり直す

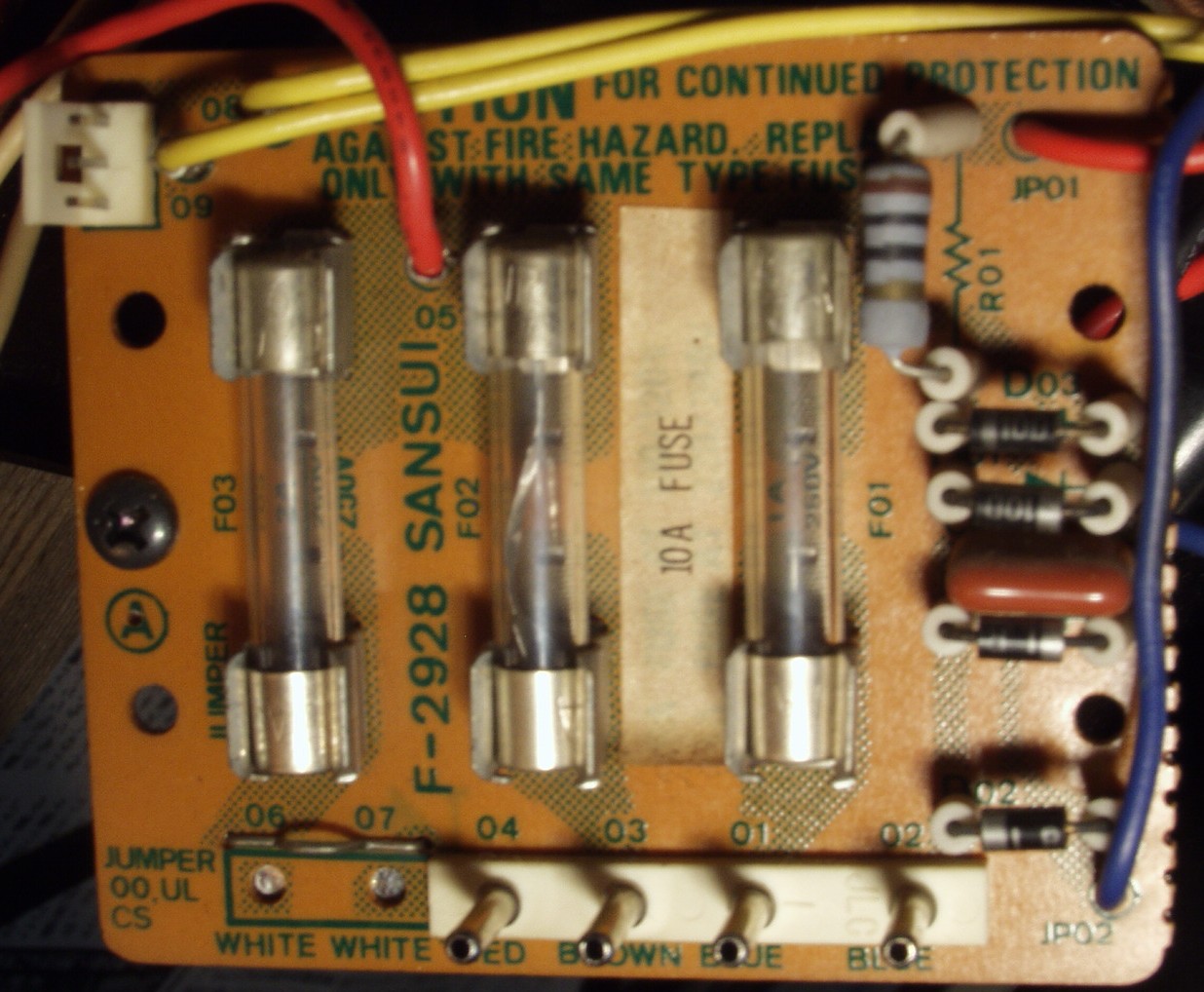

C−8E. 修理後 フューズ基板
C−8F. 修理前 フューズ基板裏
C−8G. 修理後 フューズ基板裏
C−9. パネル清掃
C−AA. 修理前 上から
C−9B. 修理後 上から
C−9C. 修理前 下から
C−9D. 修理後 下から

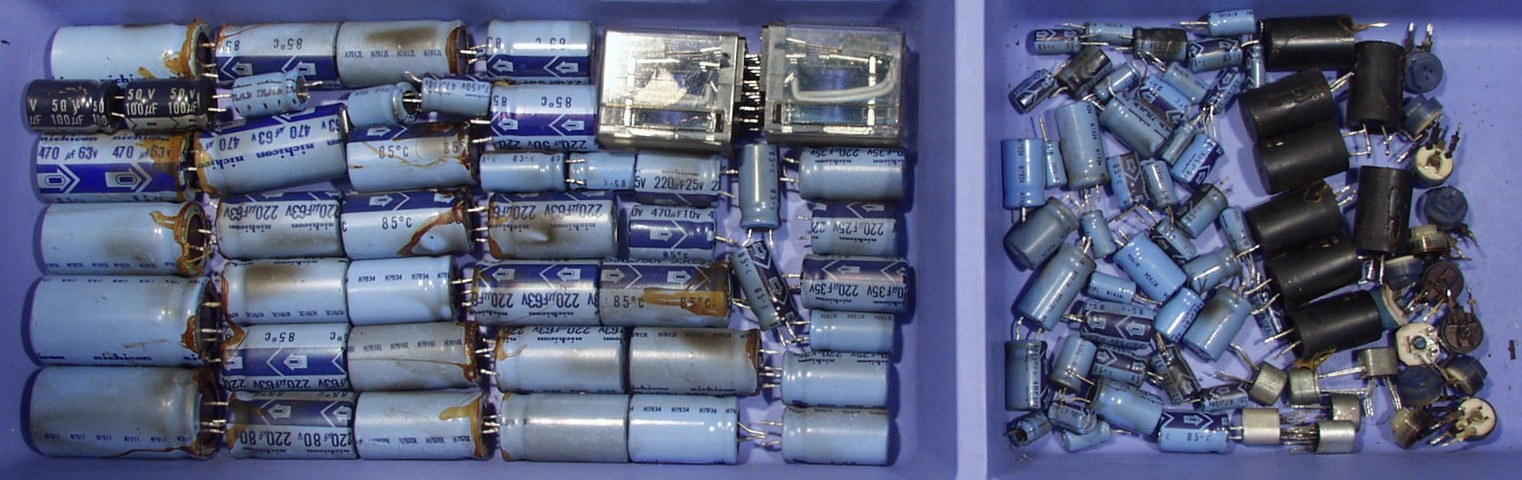

C−AA. 修理後 交換部品
C−AB. 修理後 交換部品 半固定VR これを回せば直ぐに接触不良になる
E. 測定・調整

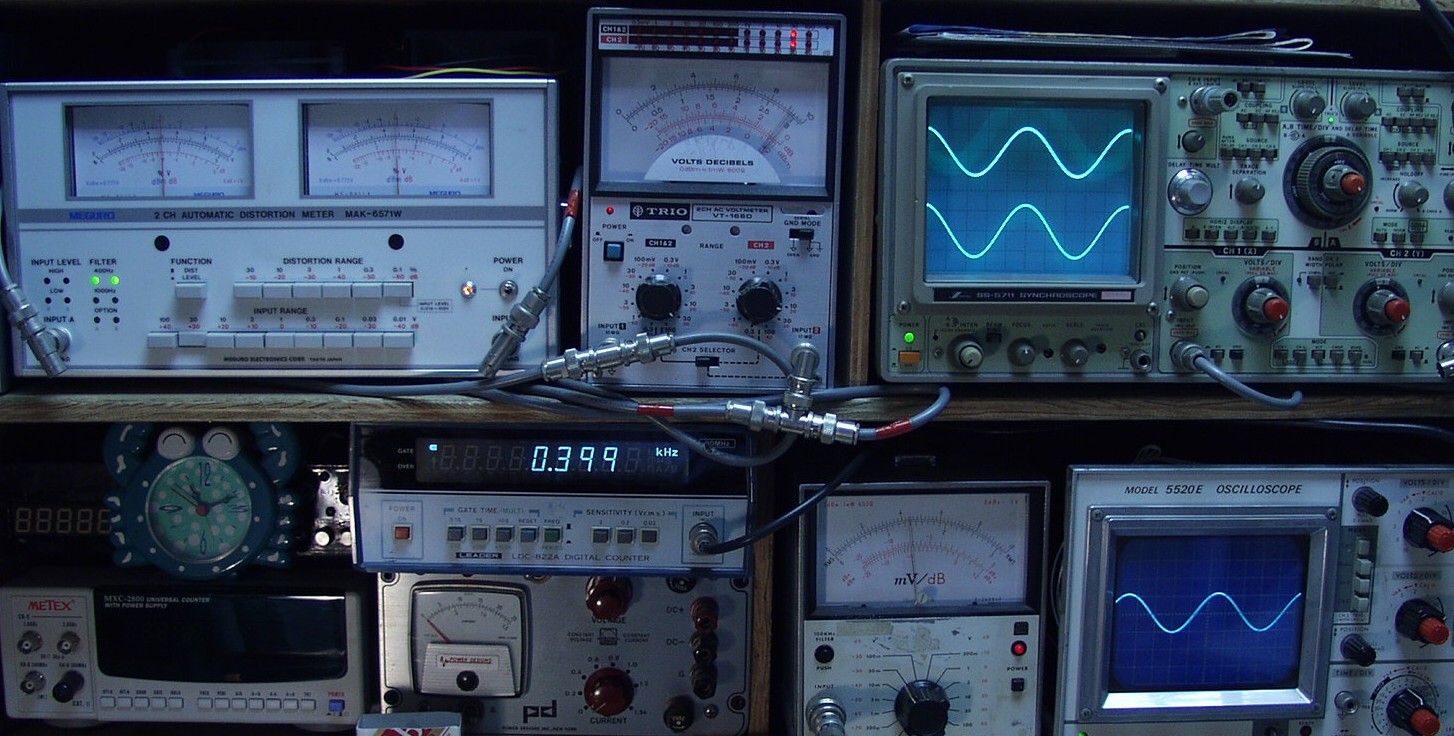

E−1. 出力/歪み率測定・調整

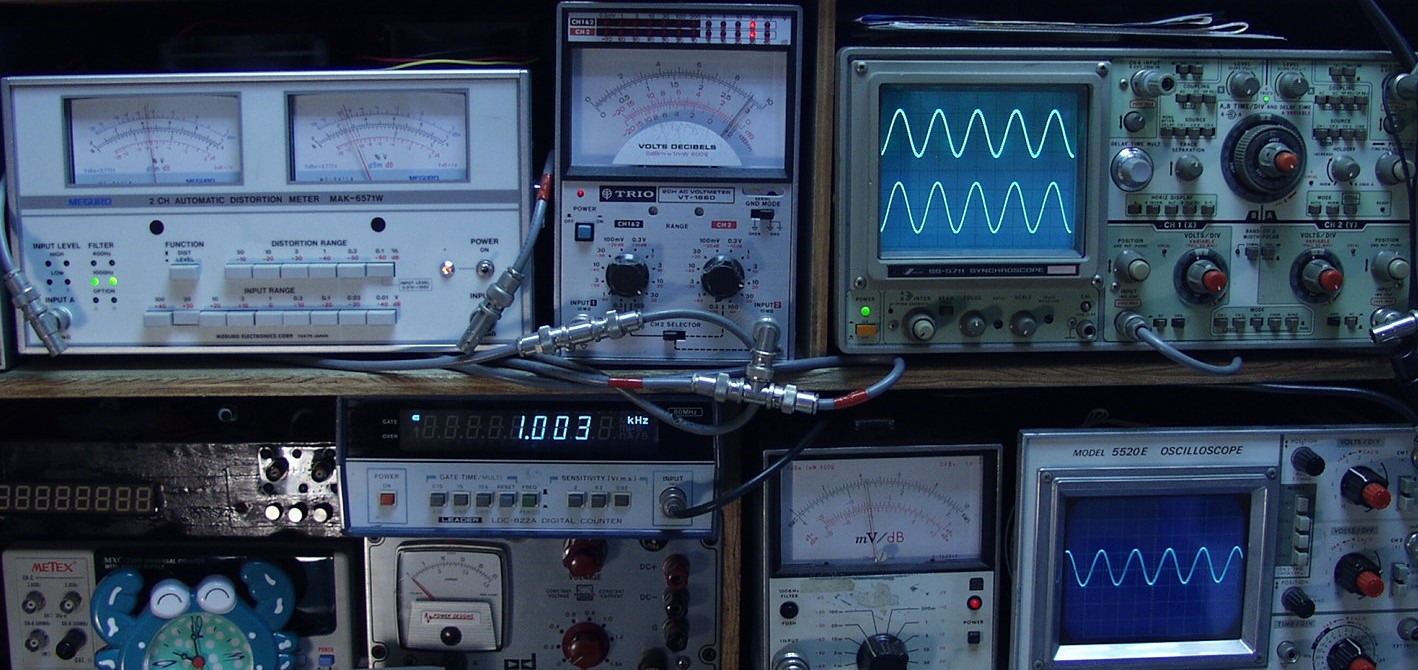

E−2A. 出力/歪み率測定・調整  出力=28V=98W 歪み率0.03% at=1000HZ AUX端子入力
E−2B. 出力/歪み率測定・調整  出力=28V=98W 歪み率0.03% at=400HZ AUX端子入力
E−3A. 出力/歪み率測定・調整  出力=28V=98W 歪み率0.03% at=1000HZ MM端子入力
E−3B. 出力/歪み率測定・調整  出力=28V=98W 歪み率0.03% at=400HZ MM端子入力
E−4A. 出力/歪み率測定・調整  出力=28V=98W 歪み率0.05% at=1000HZ MC端子入力
E−4B. 出力/歪み率測定・調整  出力=28V=98W 歪み率0.05% at=400HZ MC端子入力
E−4. 24時間エージング。
                      907lim8111
