Sansui AU−D907 Limited.  7台目修理記録
使用上の注意                                       平成14年7月8日持ち込み 7月20日完成
  1. 修理前の状況
    • 前面パネルのJumpスイッチをoffにしていると、ものすいごい「ガリガリ」というノイズ(R) が出ます。
      出ないときはまったく出ないので、忘れた頃にスイッチを入れて「お、今日はいけるな」と楽しむのですが、
      運が良くても数時間後にはガリガリと鳴り出し、ひどい時はプロテクターが働き、LEDが点滅です。
    • Jumpスイッチをonにしますと、比較的ましに聴けますが、左右バランスが大きく右にずれbalnaceツマミを左に90度以上も廻すことがあります。
      ノイズもやはりありますが、上述の「ガリガリ」のようなスピーカが壊れるのではと思うほどの音ではありません。
      また、どうも歪の多い音に聴こえます。
      Jump on状態ではまだプロテクターが作動したことはありません。
    • セレクターは接触不良だらけ、根気良く繋がるまで廻して使ってます。
    • 現在のアンプの状況です。
        @各セレクターガリ有り。
        Aバランスつまみガリ大(5年ほど触っていませんでした)
        B歪みっぽい気がする。(ソースによるかもしれません)
        Cほぼ毎日PM9〜10時頃電気を入れ翌朝切る (寮で電気代が掛からないので寝るとき入れっぱなし)
        Dヴォリュームは電源を入れてプロテクタが外れてから左一杯の位置から上げていく。
          電源を切るときは左一杯に回してから電源を切る。
        E置き場の関係で直接DAT等を上に積んでおり、天板の上は20mmくらいしか明けていないため、一晩経つと
          無音でもパネルが暖かくなる。 (HP拝見して50mm以上空けようと考えています。)
        Fメインで聞いているのはラジオの深夜放送の録音、たまに聞くのはCDやVIDEO
          学生時代はレコード(MC/MM)を聞いていたが、現在4畳半でレコードは聴けない。
          (30過ぎで退寮となり、アパート住まいになるので、その時はレコードを聴きたい)
        G買ってから一度もプロテクタを効かせていない。

  2. 原因
    各AMPの初段FET/終段TR(トランジスター)の劣化

  3. 修理状況
     メインAMPの調整用 半固定VR交換
     メインAMPのTR(トランジスタ-)/初段FET交換
     コントロールAMPのFET(電界トランジスター)交換、
     イコライザ−AMPのFET(電界トランジスター) 交換
     SP接続リレー交換(容量1.5倍の同型新タイプ使用)
     結合コンデンサー交換
     配線手直し、補強

  4. 使用部品
     SP接続リレー                           2個
     バランス、バイアス調整用 半固定VR            6個
     イコライザ−AMP FET(電界トランジスター)        2個
     コントロールAMP FET(電界トランジスター)        2個
     電解コンデンサー                          2個
     フイルコンデンサー                        6個
     抵抗


  5. 修理費 38,000円    通常修理。

1.SP接続リレーの交換
2.入力端子の半田補正

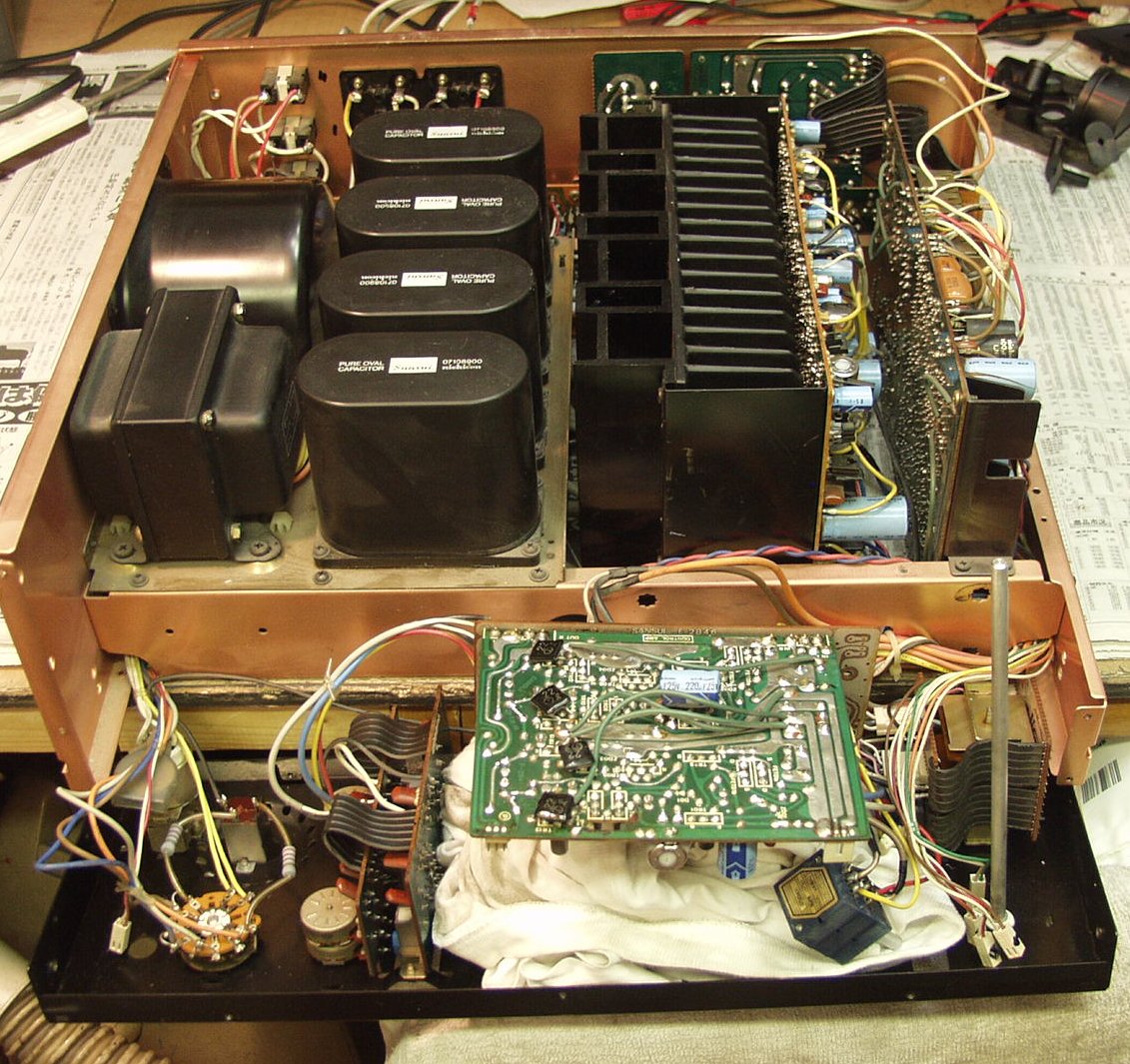

3.全面パネル取り外す

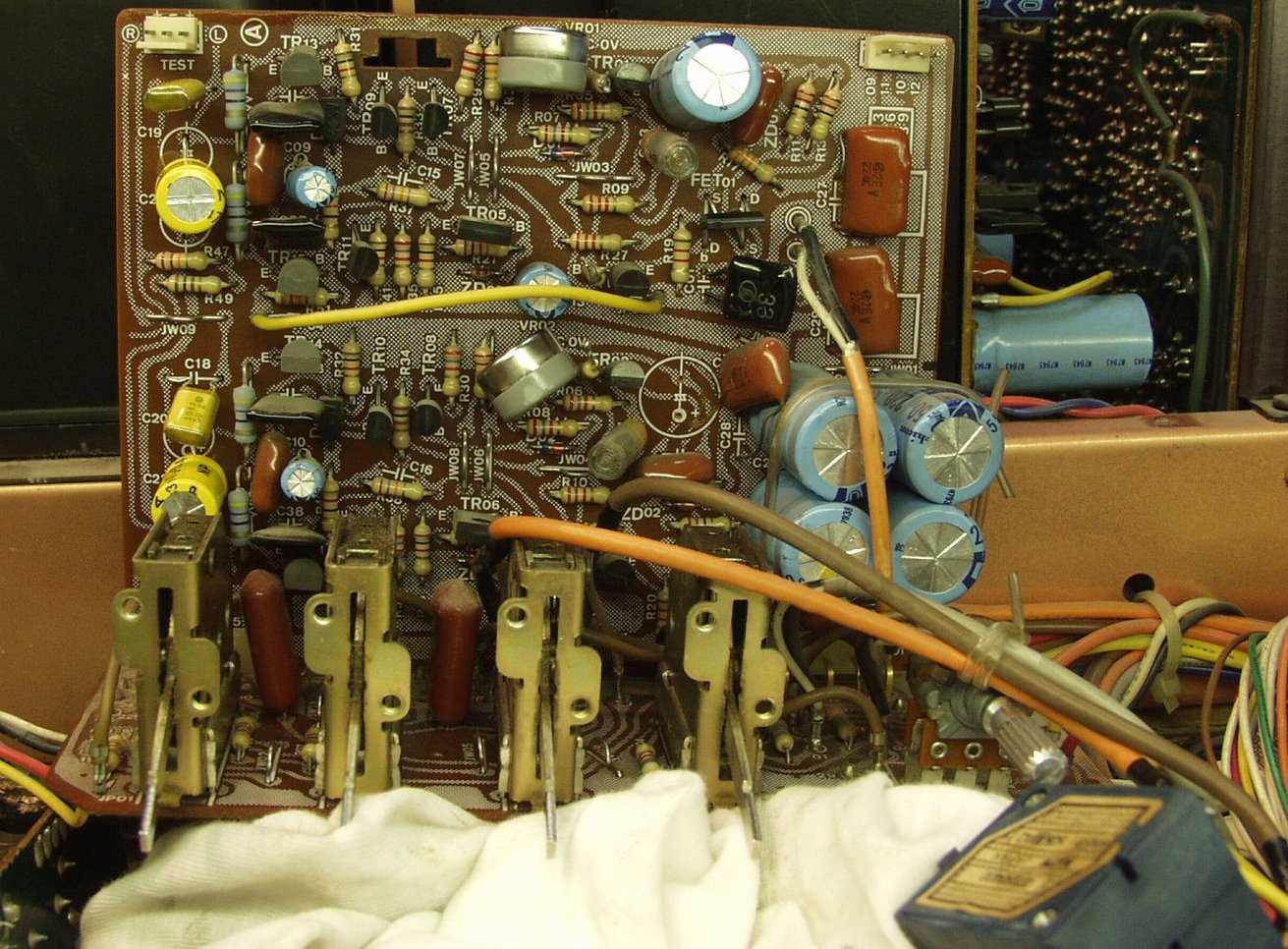

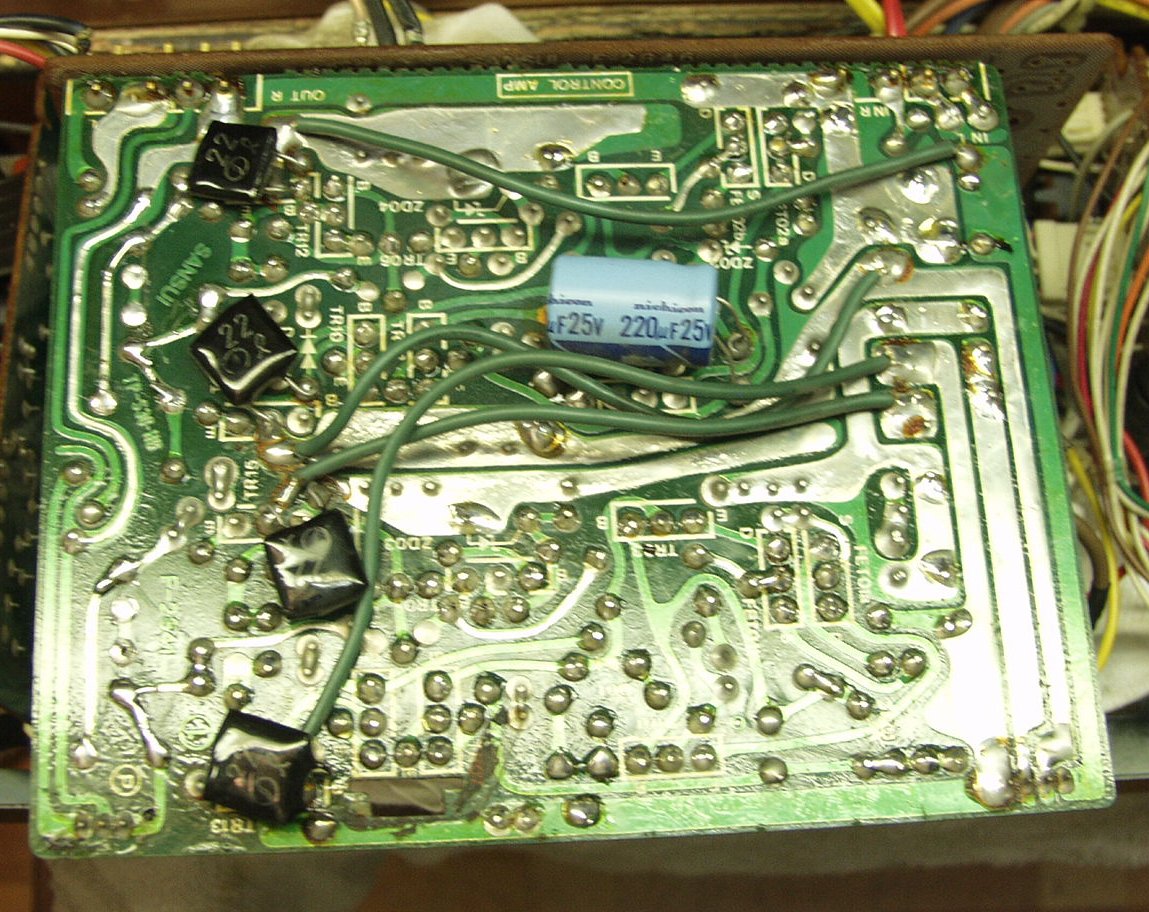

4.コントロールAMP FET/半固定VR/カップリング・コンデンサー交換
5.コントロールAMPの半田補正

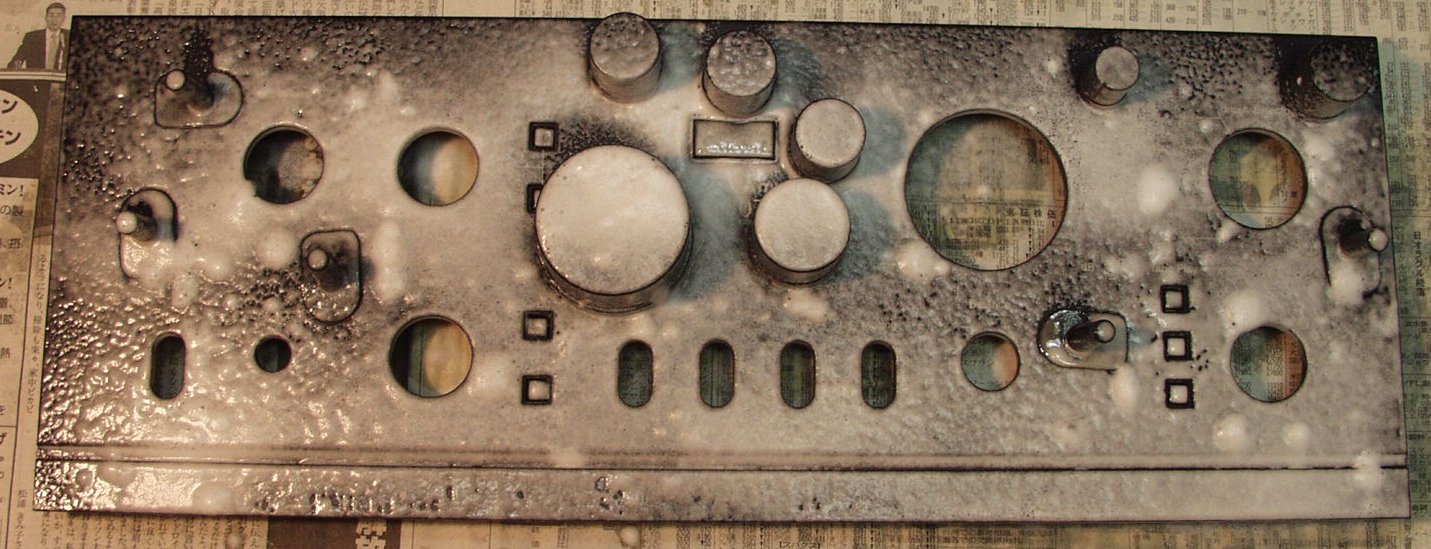

6.パネル・ツマミ清掃
7.ドライブ基板修理後、交換部品は半固定VR=4個、複合FET=2個
  音質改善のため、ペーパー・コンデンサーをメタライズド・フイルムコンデンサーに交換

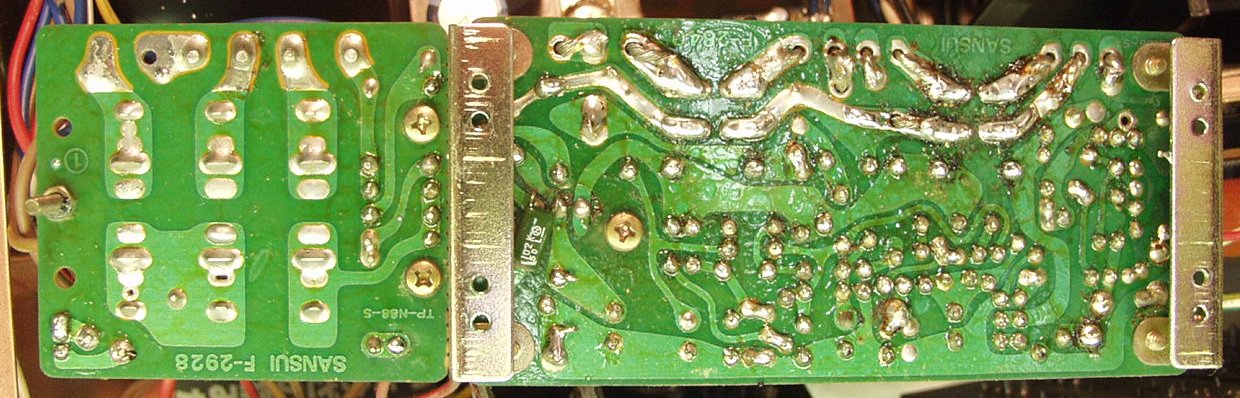

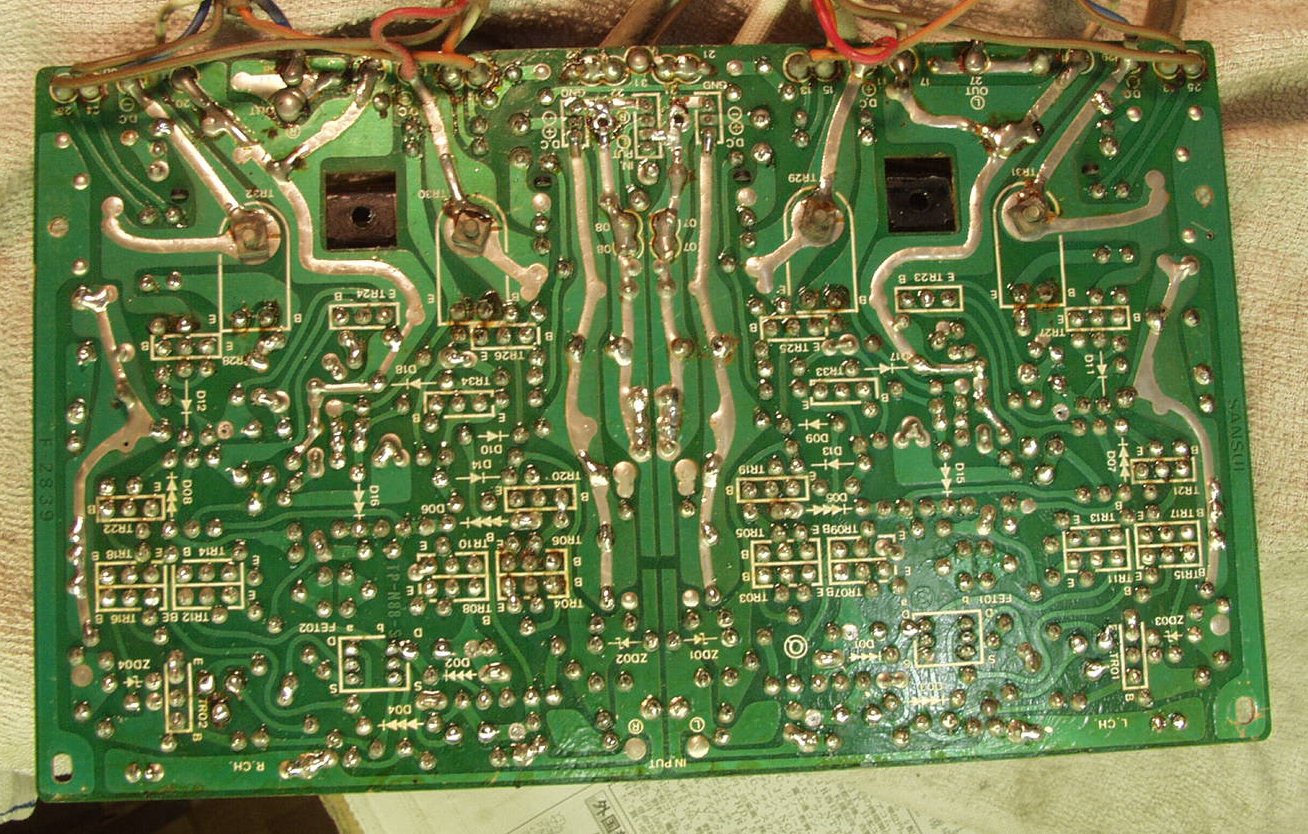

8.ドライブ基板裏の半田補正、光っている所。

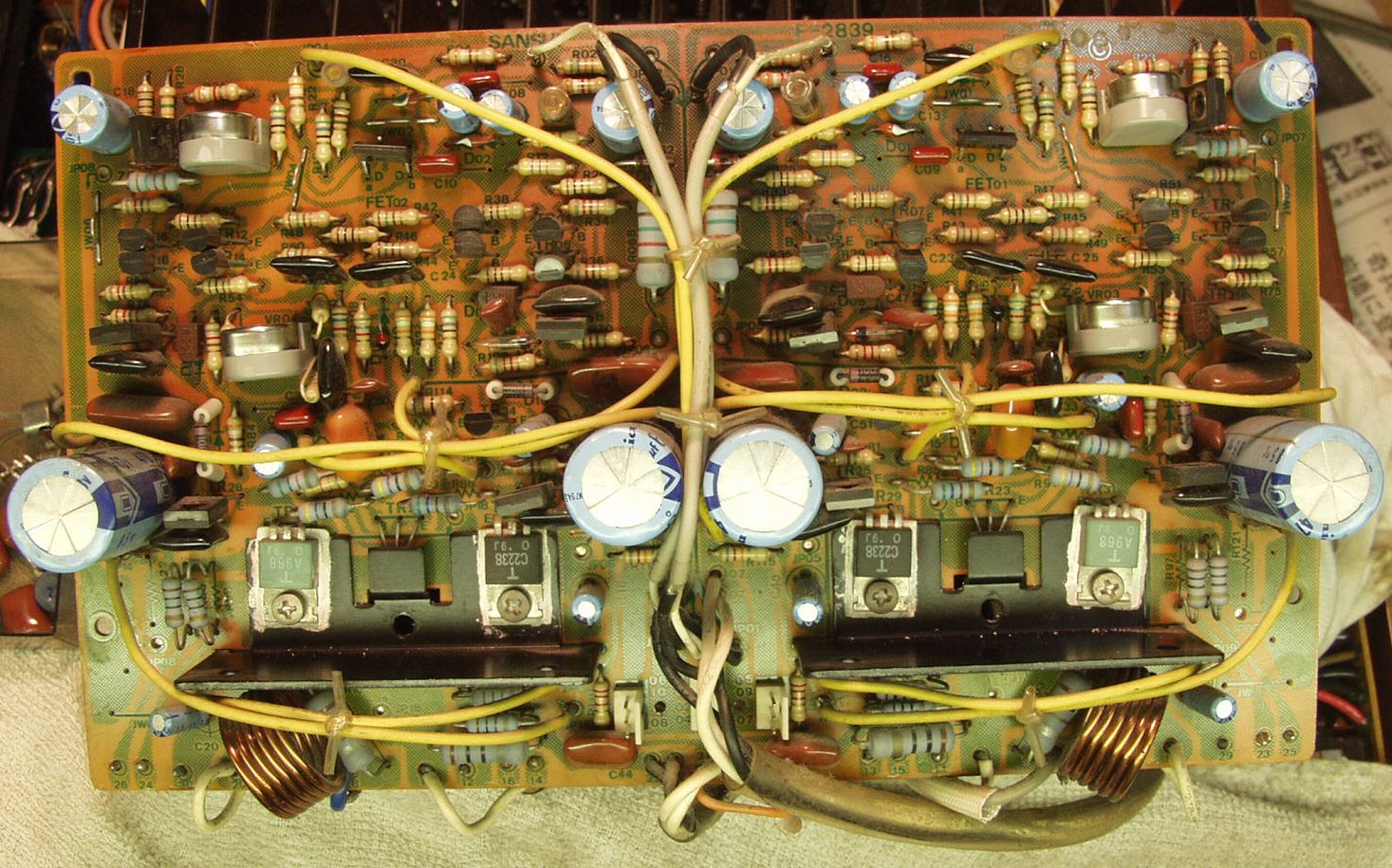

9.メイン−AMP交換部品
10.EQ−AMP修理、カップリング・コンデンサー交換
11.EQ−AMP基盤半田補正
12.出力/歪み測定・調整

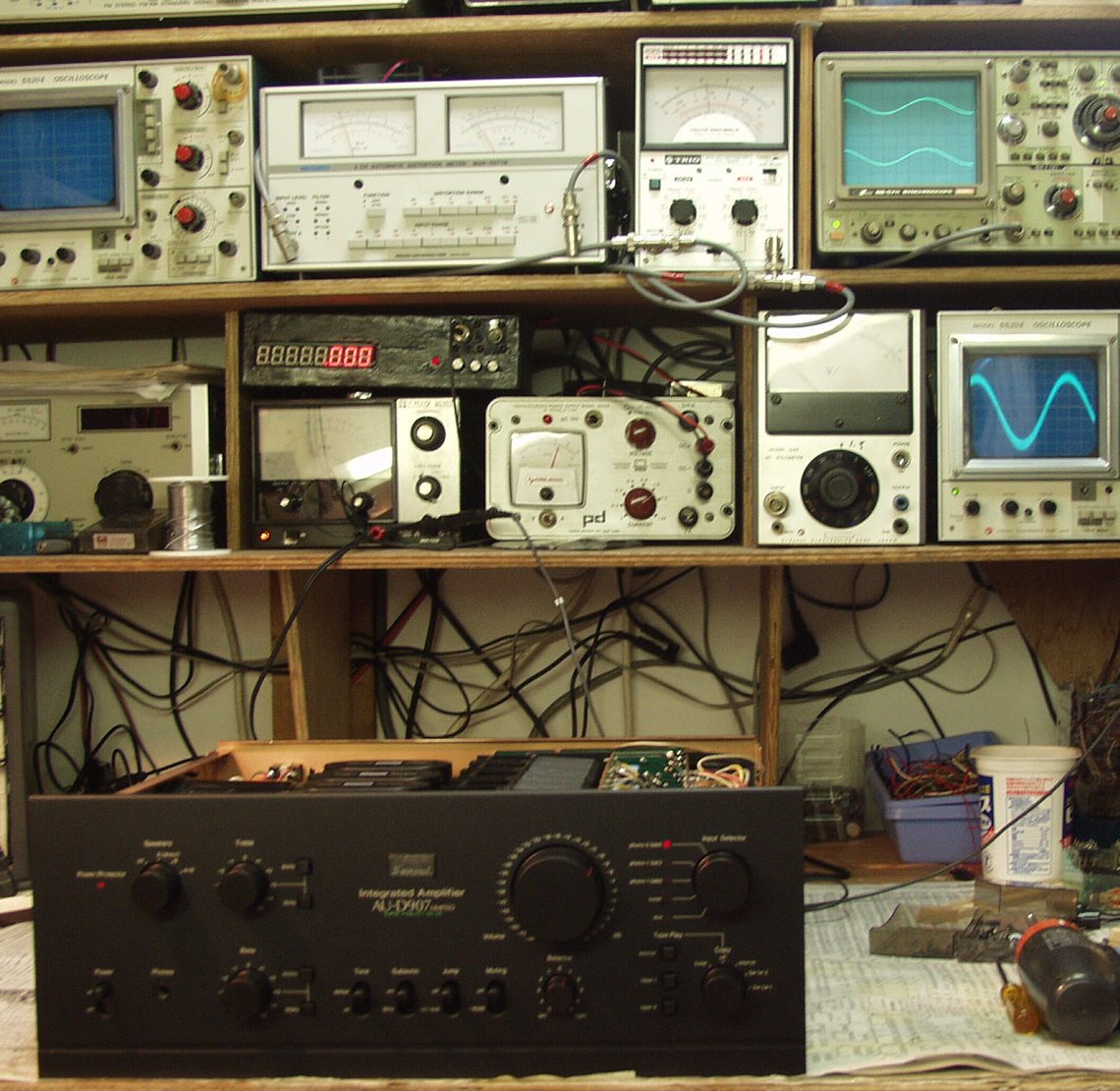

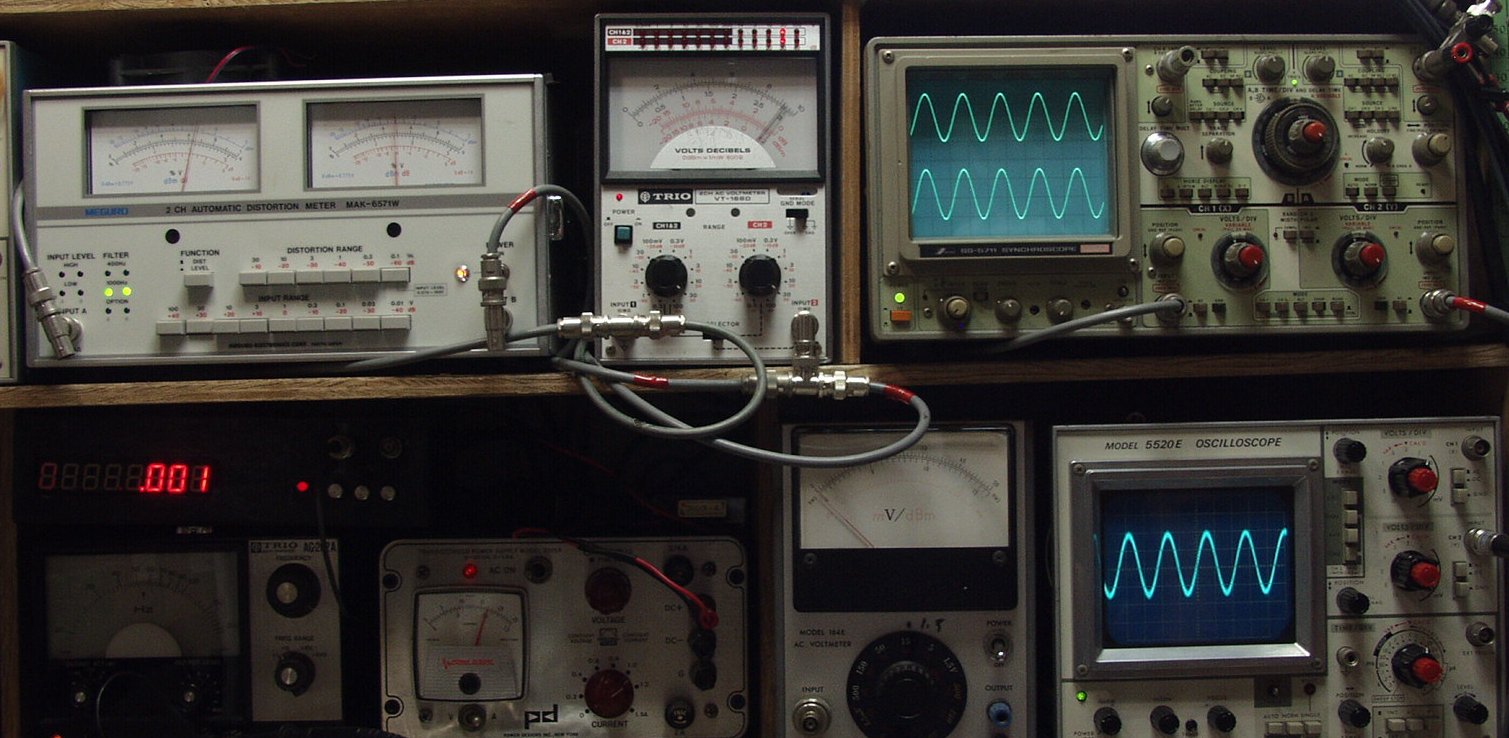

13. 29V=105W/8Ω 歪み率=0.07% at=1000HZ AUX端子入力
   右=赤針=上、左=黒針=下、右下オシロ=入力波形
14. 29V=105W/8Ω 歪み率=0.08% at=400HZ AUX端子入力
   右=赤針=上、左=黒針=下、右下オシロ=入力波形
15.29V=105W/8Ω 歪み率=0.06% at=1000HZ MM端子入力
   右=赤針=上、左=黒針=下、右下オシロ=入力波形
16.29V=105W/8Ω 歪み率=0.06% at=400HZ MM端子入力
   右=赤針=上、左=黒針=下、右下オシロ=入力波形

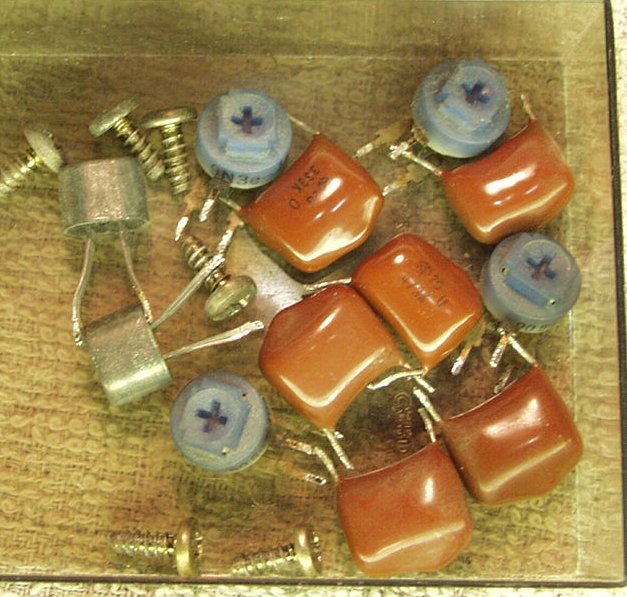

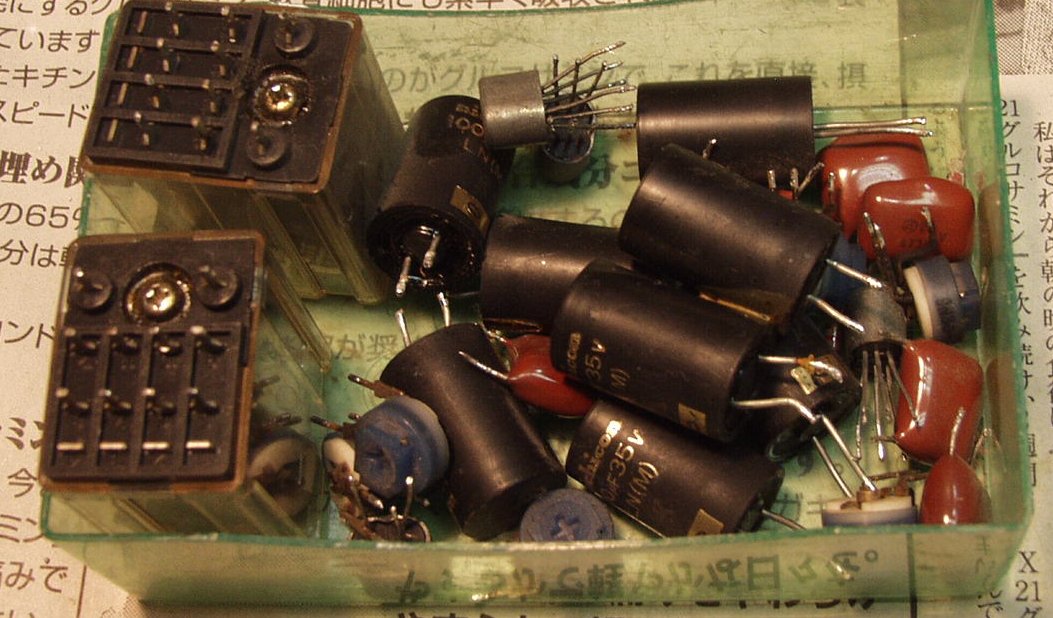

17.交換部品

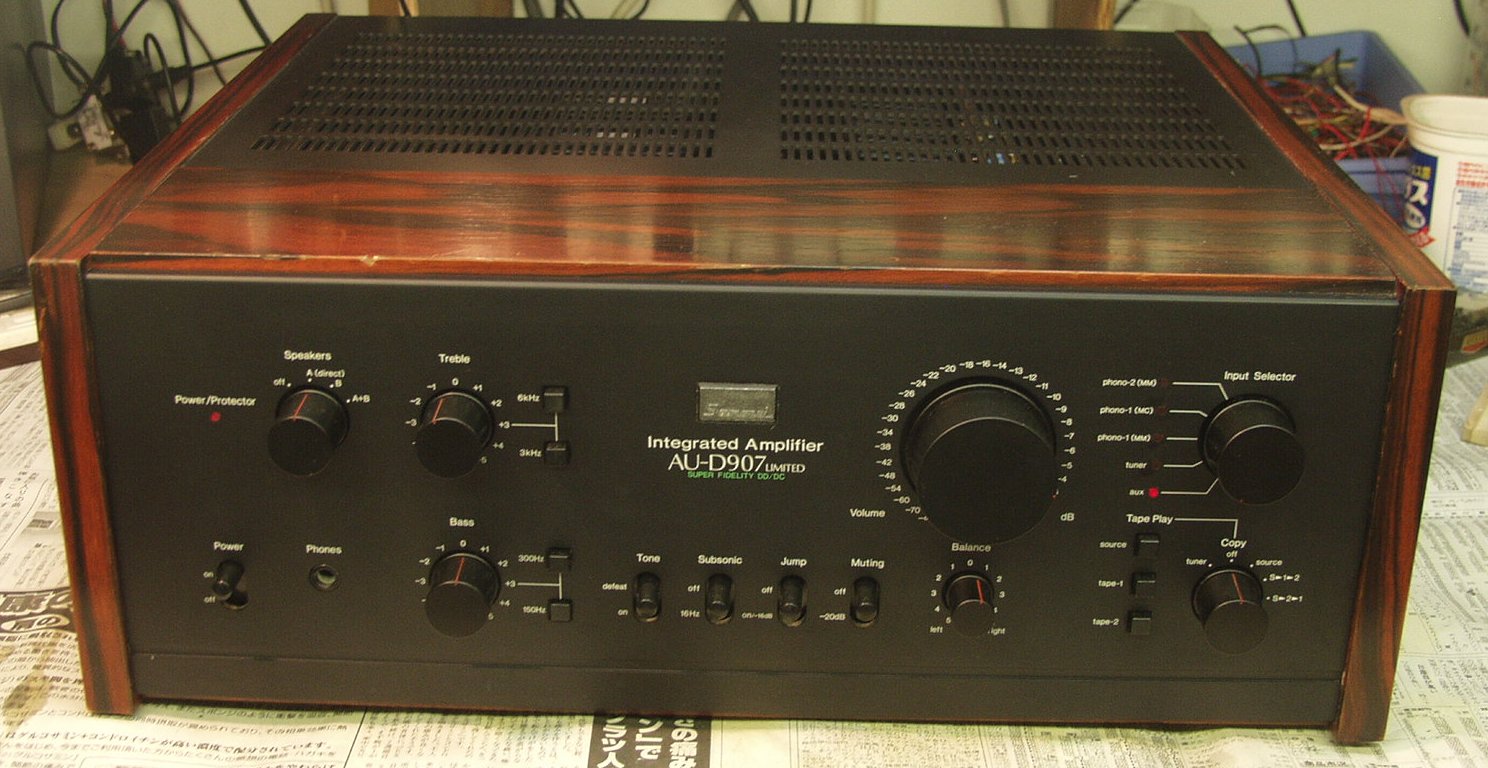

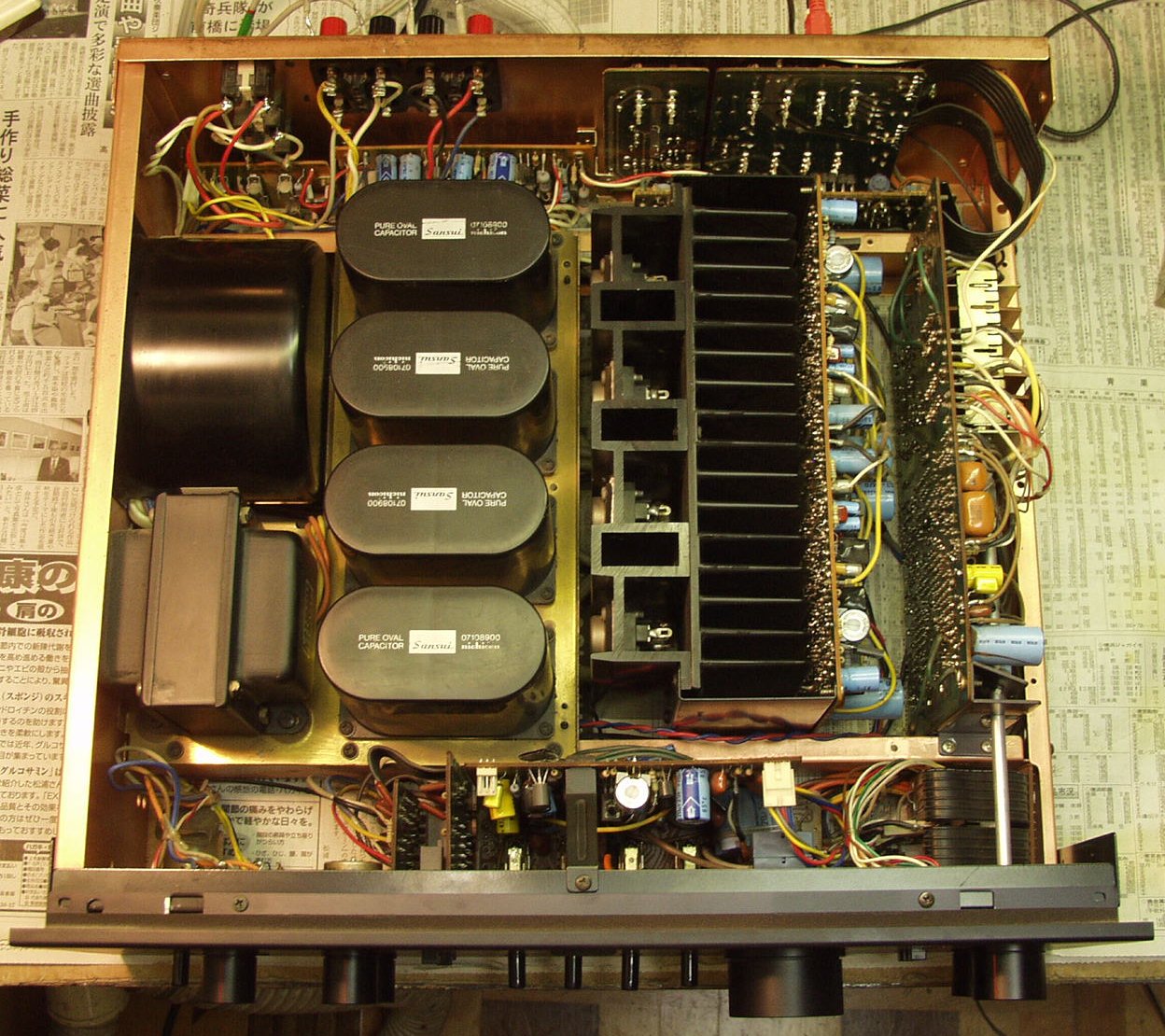

18.完成上から
19.完成下から
20. 修理完成し、24時間エージング中。
