Ｓａｎｓｕｉ　ＡＵ−Ｄ９０７　Ｌｉｍｉｔｅｄ．　６台目修理記録

＜＜使用上の注意＞＞　　　　　＜＜再修理はこちら＞＞　　　平成１４年２月８日持ち込み　３月１４日完成

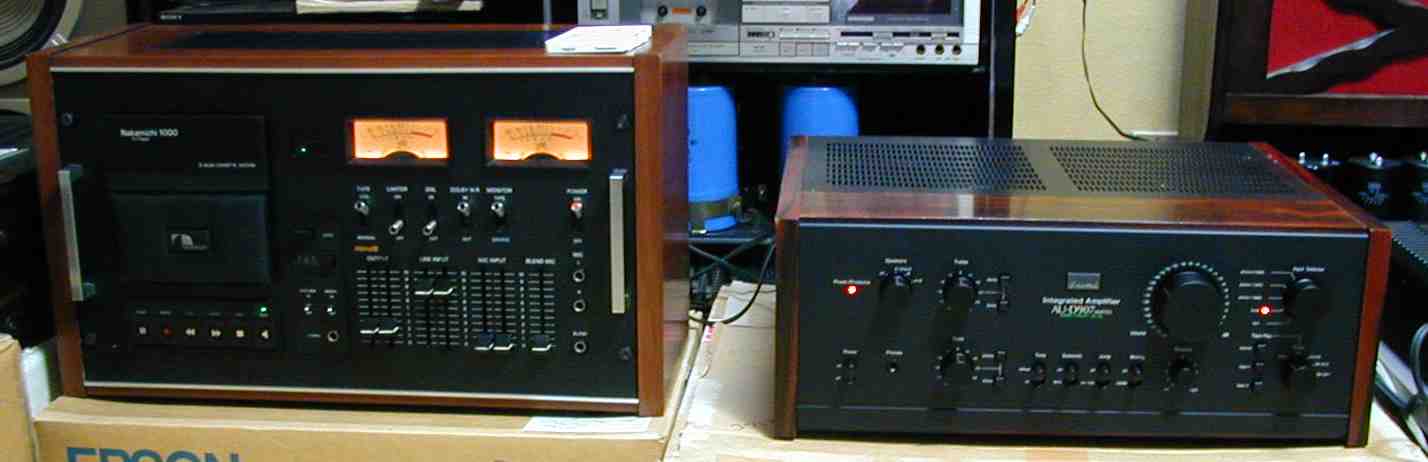

A．　修理前の状況 　　　現在のアンプの状況です。 　　　　�@各セレクターガリ有り。 　　　　�Aバランスつまみガリ大（５年ほど触っていませんでした） 　　　　�B歪みっぽい気がする。（ソースによるかもしれません） 　　　　�Cほぼ毎日PM9〜10時頃電気を入れ翌朝切る 　　　　　（寮で電気代が掛からないので寝るとき入れっぱなし） 　　　　�Dヴォリュームは電源を入れてプロテクタが外れてから左一杯の位置から上げていく。 　　　　　電源を切るときは左一杯に回してから電源を切る。 　　　　�E置き場の関係で直接ＤＡＴ等を上に積んでおり、天板の上は20mmくらいしか明けていないため、 　　　　　一晩経つと無音でもパネルが暖かくなる。　（ＨＰ拝見して50mm以上空けようと考えています。） 　　　　�Fメインで聞いているのはラジオの深夜放送の録音、たまに聞くのはＣＤやVIDEO 　　　　　学生時代はレコード(MC/MM)を聞いていたが、現在４畳半でレコードは聴けない。 　　　　　（３０過ぎで退寮となり、アパート住まいになるので、その時はレコードを聴きたい） 　　　　�G買ってから一度もプロテクタを効かせていない。 B．　原因 　　　各AMPの初段ＦＥＴの劣化 Ｃ．　修理状況 　　　メインAMPの調整用　半固定ＶＲ交換 　　　メインAMPの終段ＴＲ（トランジスター）／初段ＦＥＴ交換 　　　コントロールAMPのＦＥＴ（電界トランジスター）交換、 　　　イコライザーAMPのＦＥＴ（電界トランジスター） 交換 　　　ＳＰ接続リレー交換（容量１．５倍の同型新タイプ使用） 　　　配線手直し、補強 Ｄ．　使用部品 　　　ＳＰ接続リレー　　　　　　　　　　　　　　　　　　　　　　　　　２個 　　　バランス、バイアス調整用　半固定ＶＲ　　　　　　　　　　４個 　　　ＭＣ＿AMPのＴＲ（トランジスター）　　　　　　　　　　　　　　　　４個 　　　イコライザーＡＭＰ　ＦＥＴ（電界トランジスター）　　　　　　２個 　　　コントロールＡMP　ＦＥＴ（電界トランジスター）　　　　　　２個 　　　電解コンデンサー　　　　　　　　　　　　　　　　　　　　　　　　　　２個 　　　抵抗　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　２個 Ｅ．　修理費　４５，０００円　　　　＜＜通常修理＞＞

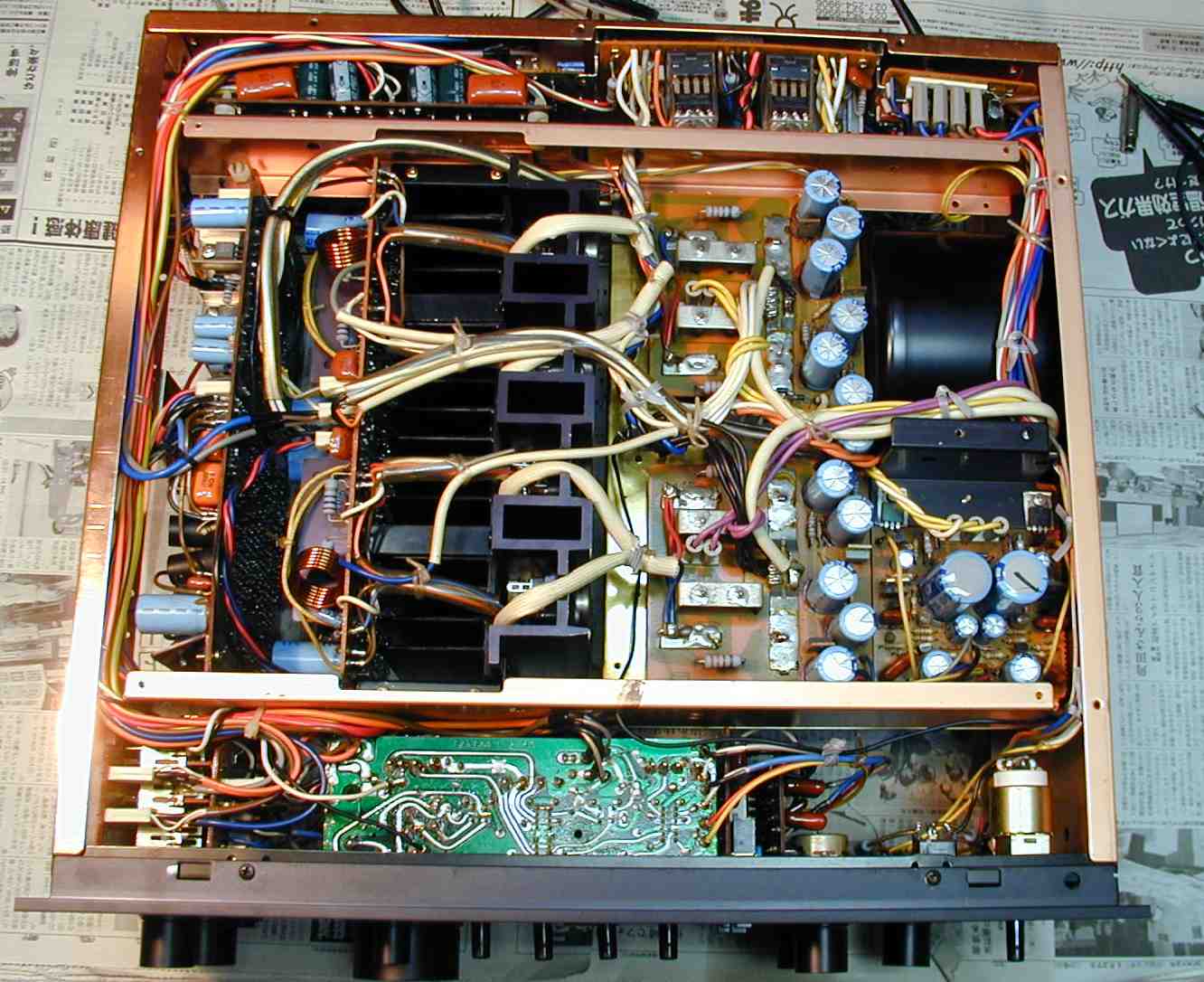

１．ＳＰ接続リレーの交換、ＭＣ−ＡＭＰの修理

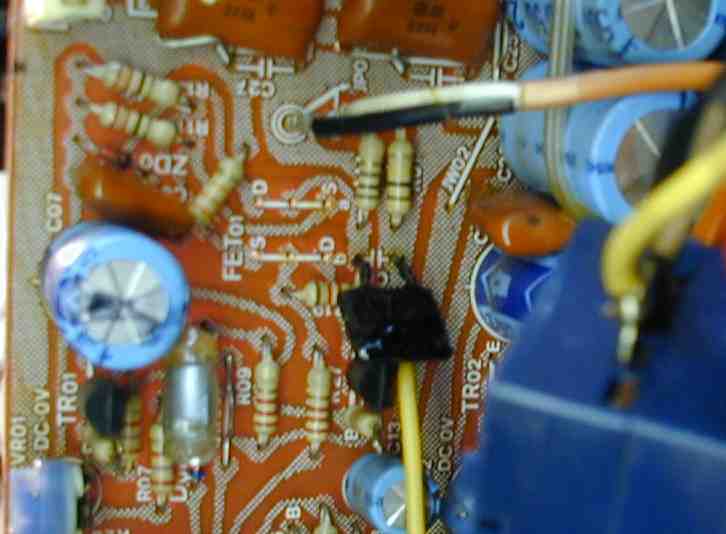

２．フラットＡＭＰ　ＦＥＴ交換、点いていたのは２ＳＫ１２９　？？？

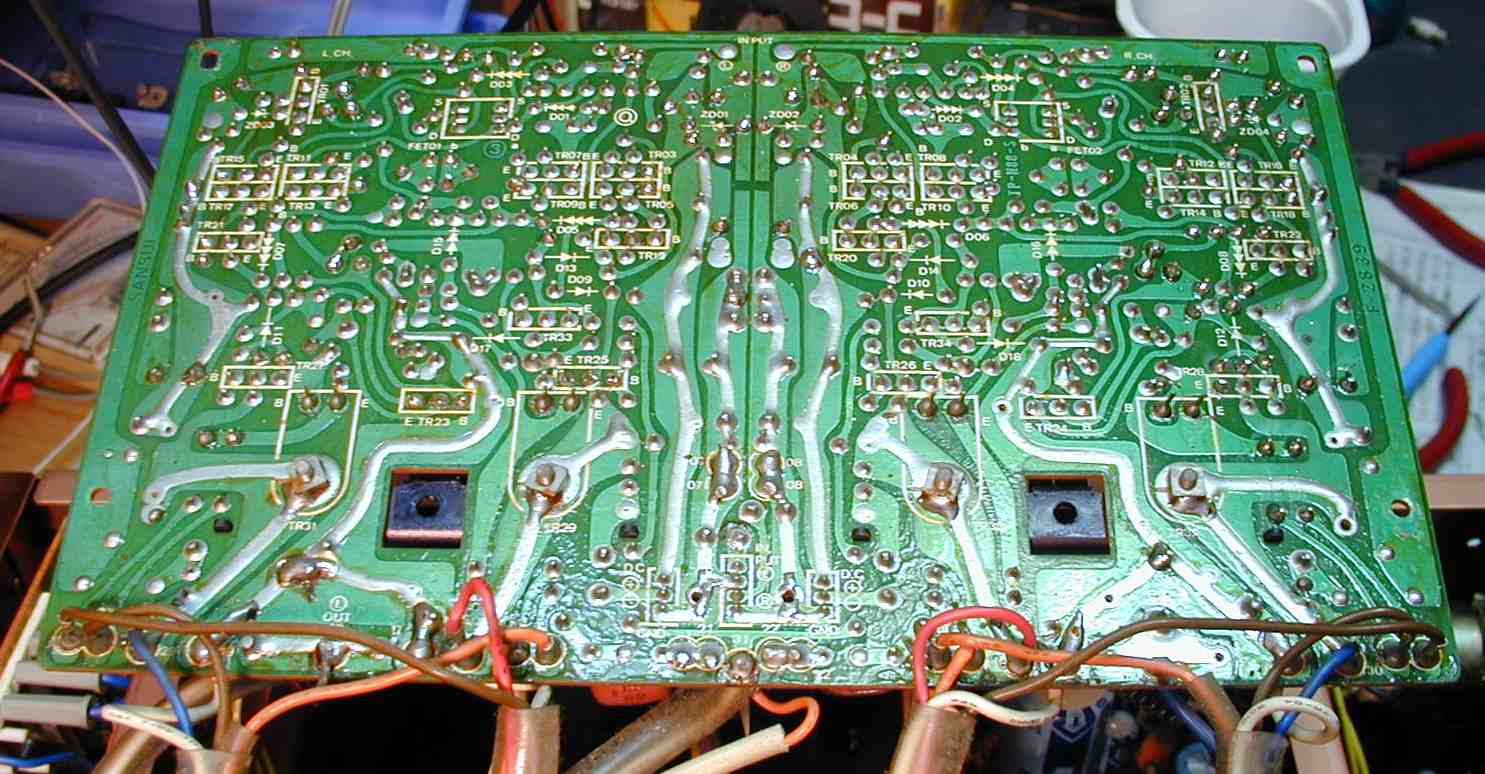

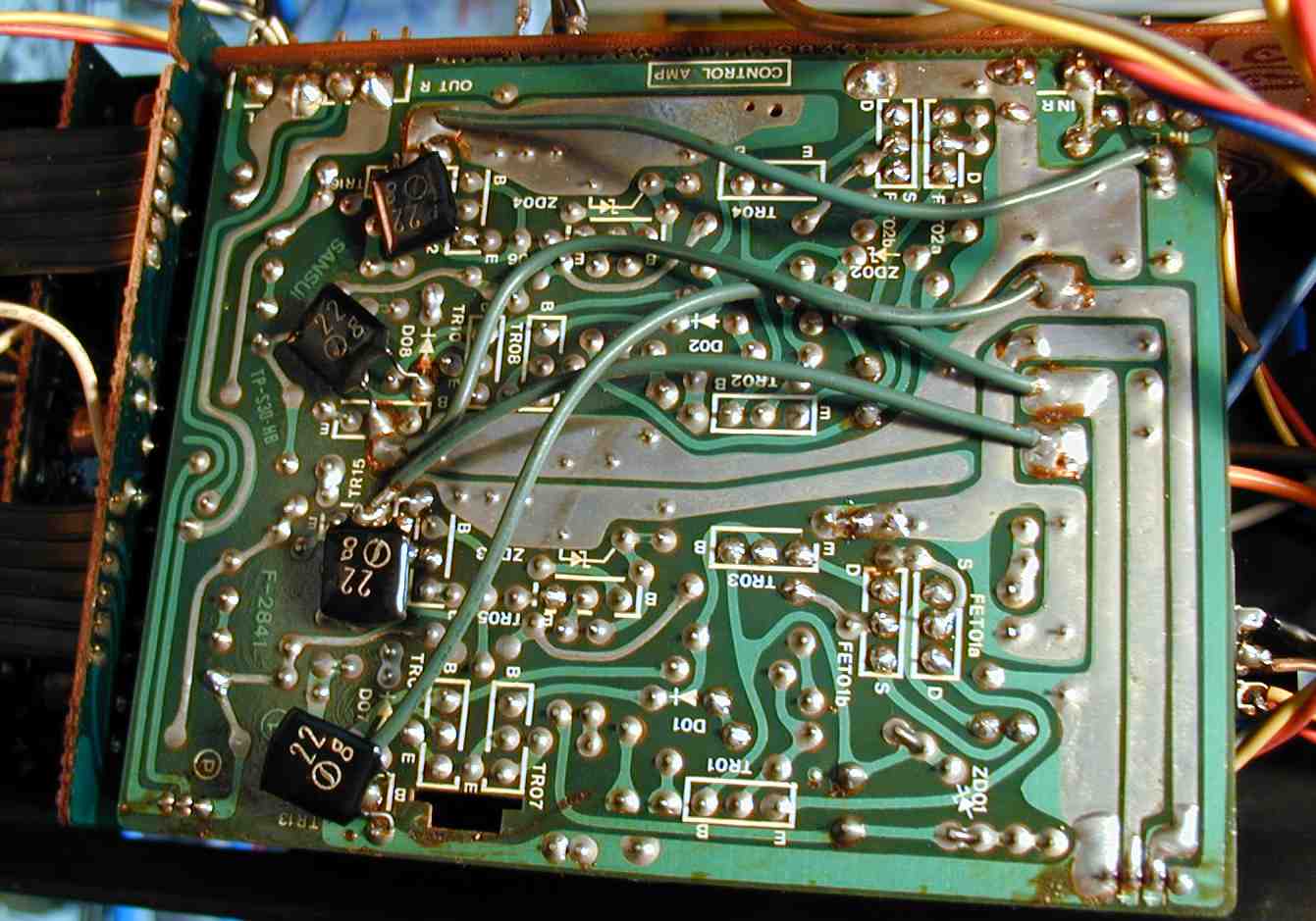

３．コントロールＡＭＰの半田補正

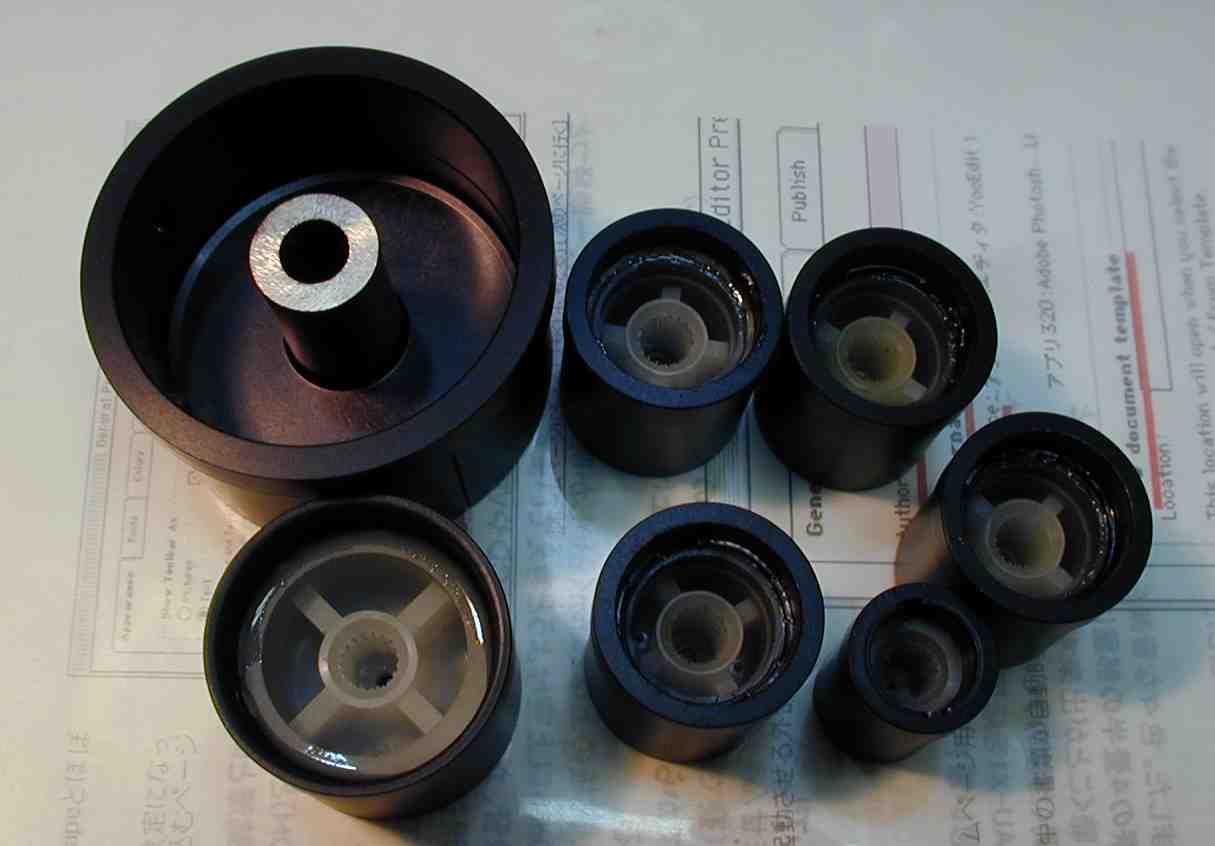

４．ツマミの外側金属部分と内側プラスチックの接着

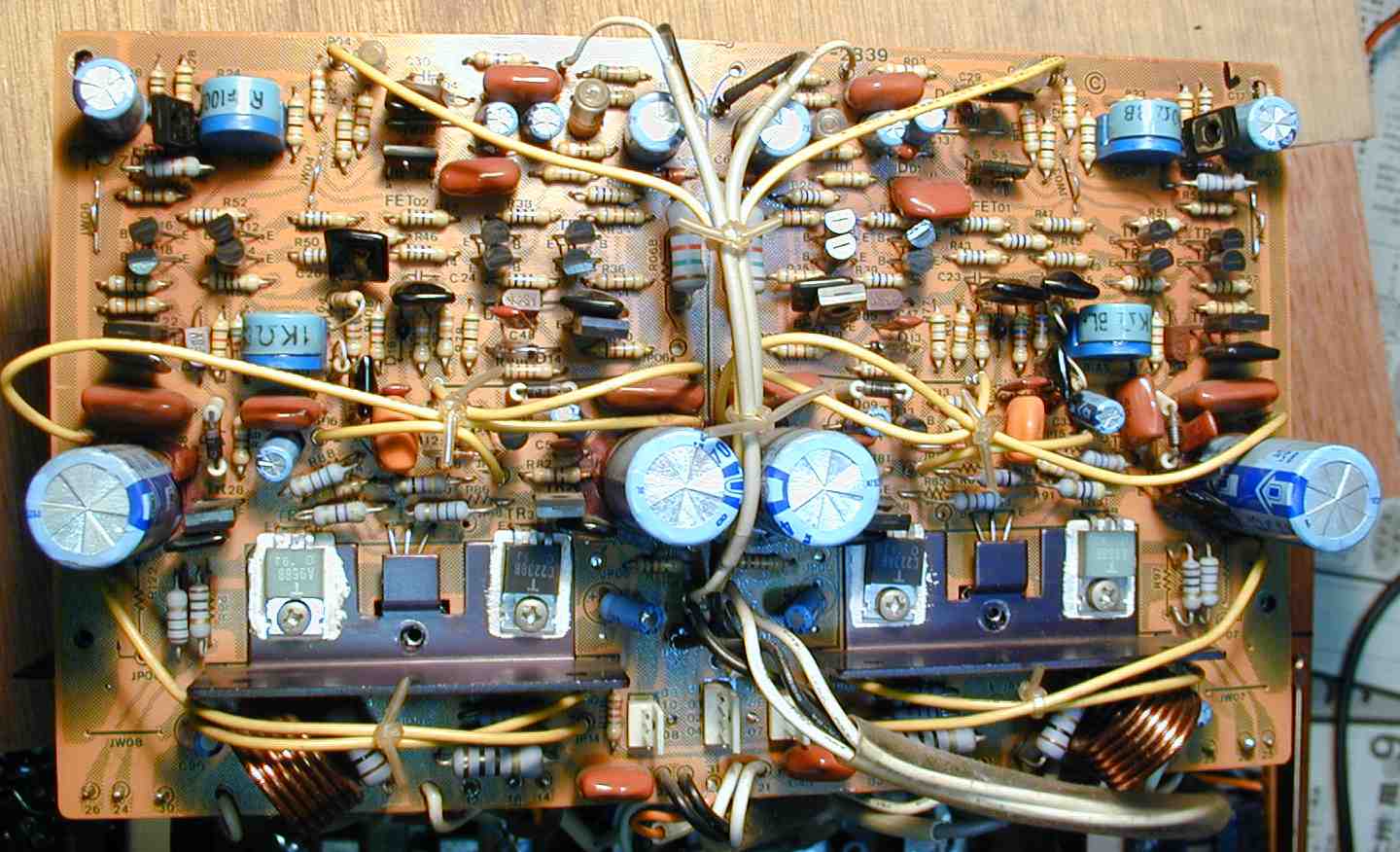

５．ドライブ基板修理後、交換部品は半固定ＶＲ＝４個、複合ＦＥＴ＝２個

６．ドライブ基板裏の半田補正、光っている所。

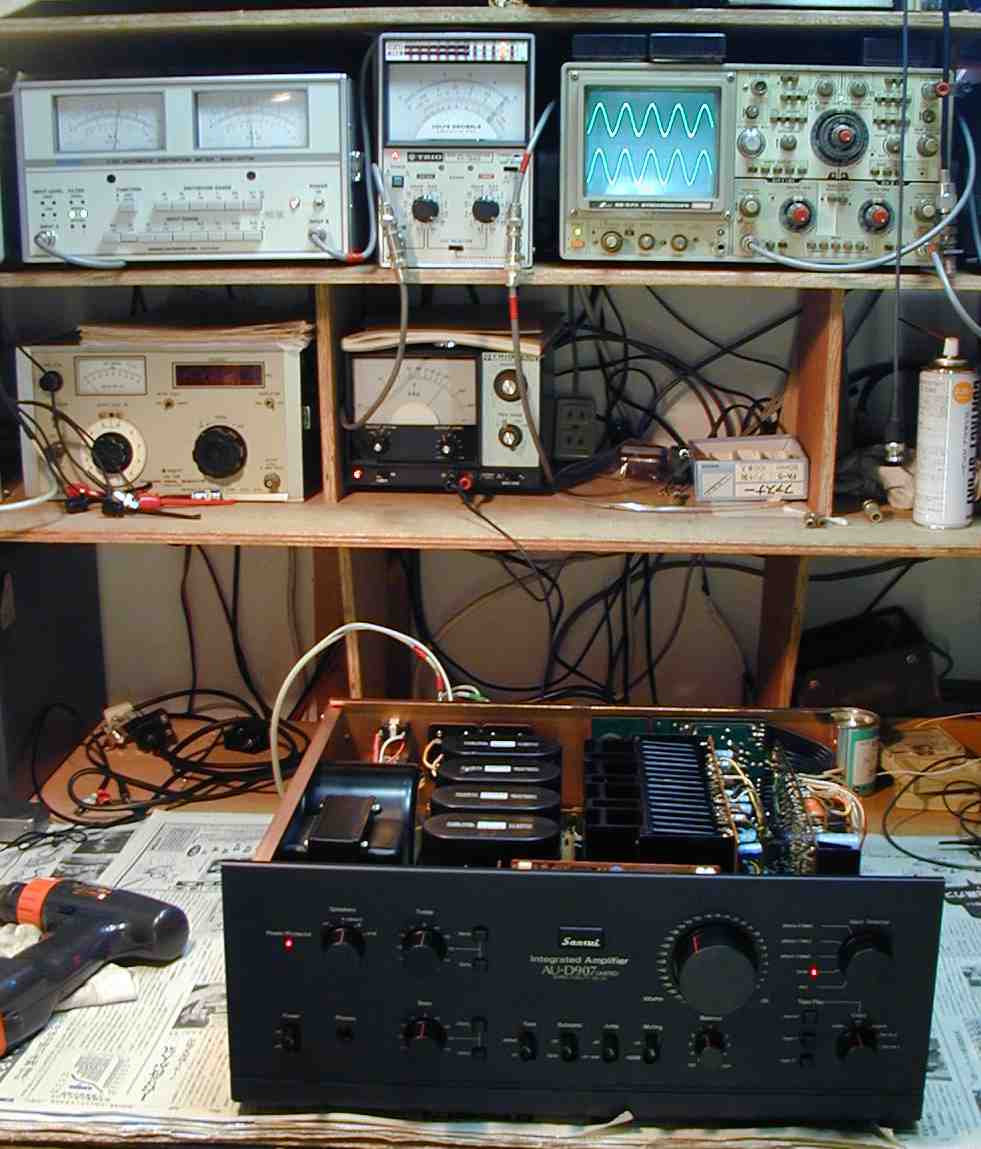

７．出力／歪み測定・調整

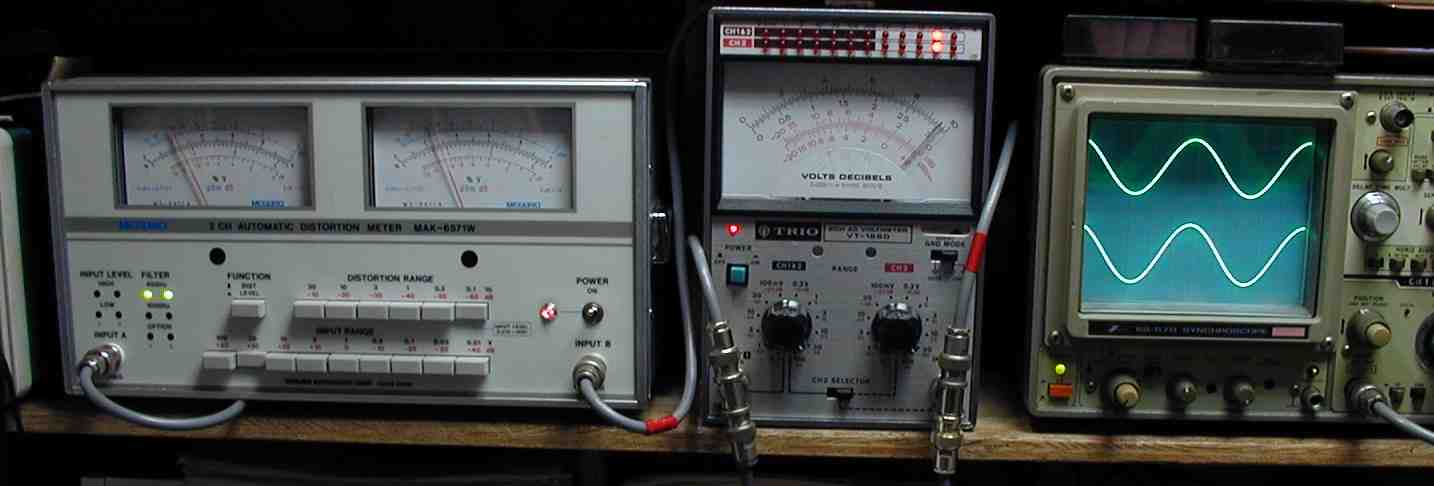

８．３０Ｖ＝１１２．５Ｗ／８Ω　歪み率＝０．０３％　　４００ＨＺ

９．３０Ｖ＝１１２．５Ｗ／８Ω　歪み率＝０．０３％　　１０００ＨＺ

１０．完成上から

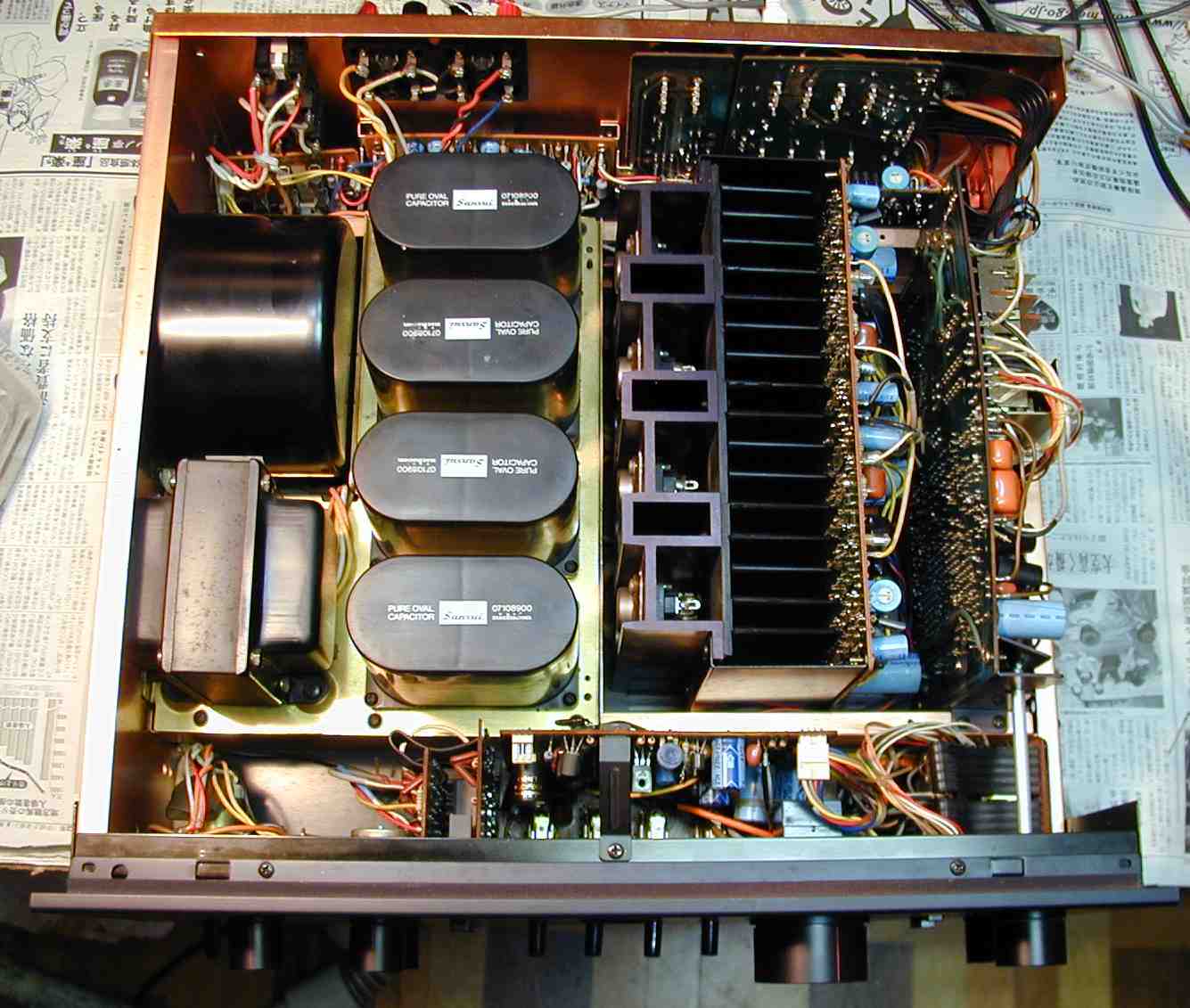

１１．完成下から

１２．修理完成し、２４時間エージング中。
