Sansui AU−D907 修理記録
平成13年9月20日
A. 修理前の状況
   自分で修理中に、誤ってTR(トランジスター)をショウトさせる。
   スタンバイ状態(プロテクトが働いて解除しない)。

B. 原因
   −側AMPの−側TR(トランジスター)全滅。
   +側もいくつか、ノイズ発生。

C. 修理状況
   メインAMPのバランス、バイアス調整用 半固定VR4個交換
   終段TR(トランジスター)1個交換
   メインAMPのTR(トランジスター)28交換
   配線手直し、補強
   経年劣化による各部ハンダ補正

D. 使用部品
   バランス、バイアス調整用 半固定VR    4個
   終段TR(トランジスター)         1個
   メインAMPのTR(トランジスター)     28個
   抵抗          8個
   コンデンサ−     8個

E. 修理費   35000円    通常修理。

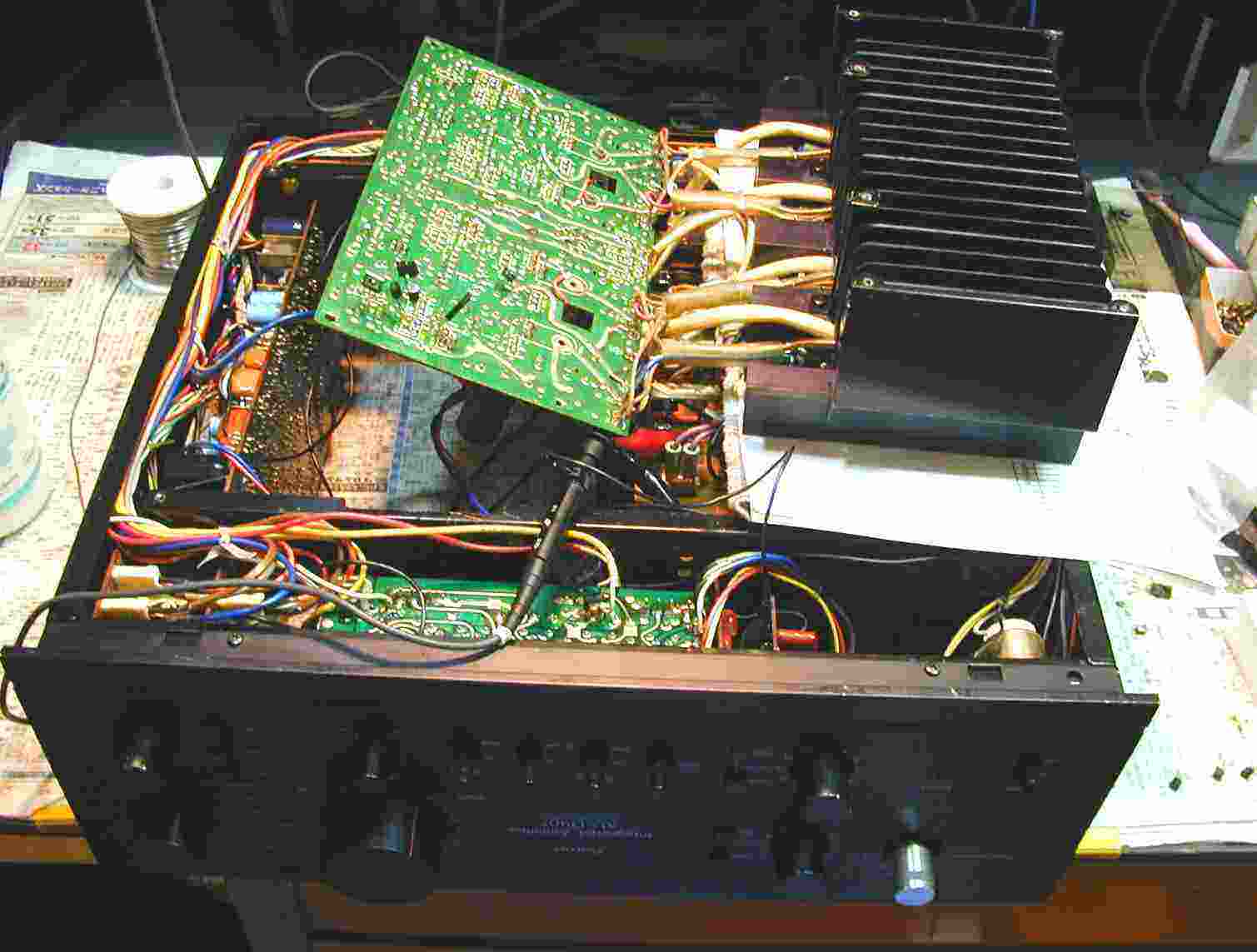

1.メイン-AMPの修理中
2.メイン-AMPの修理中その2
3.イコライザーAMPの修理中
4.MC-AMPの修理中
5.メイン-AMPのバランス、バイアス調整

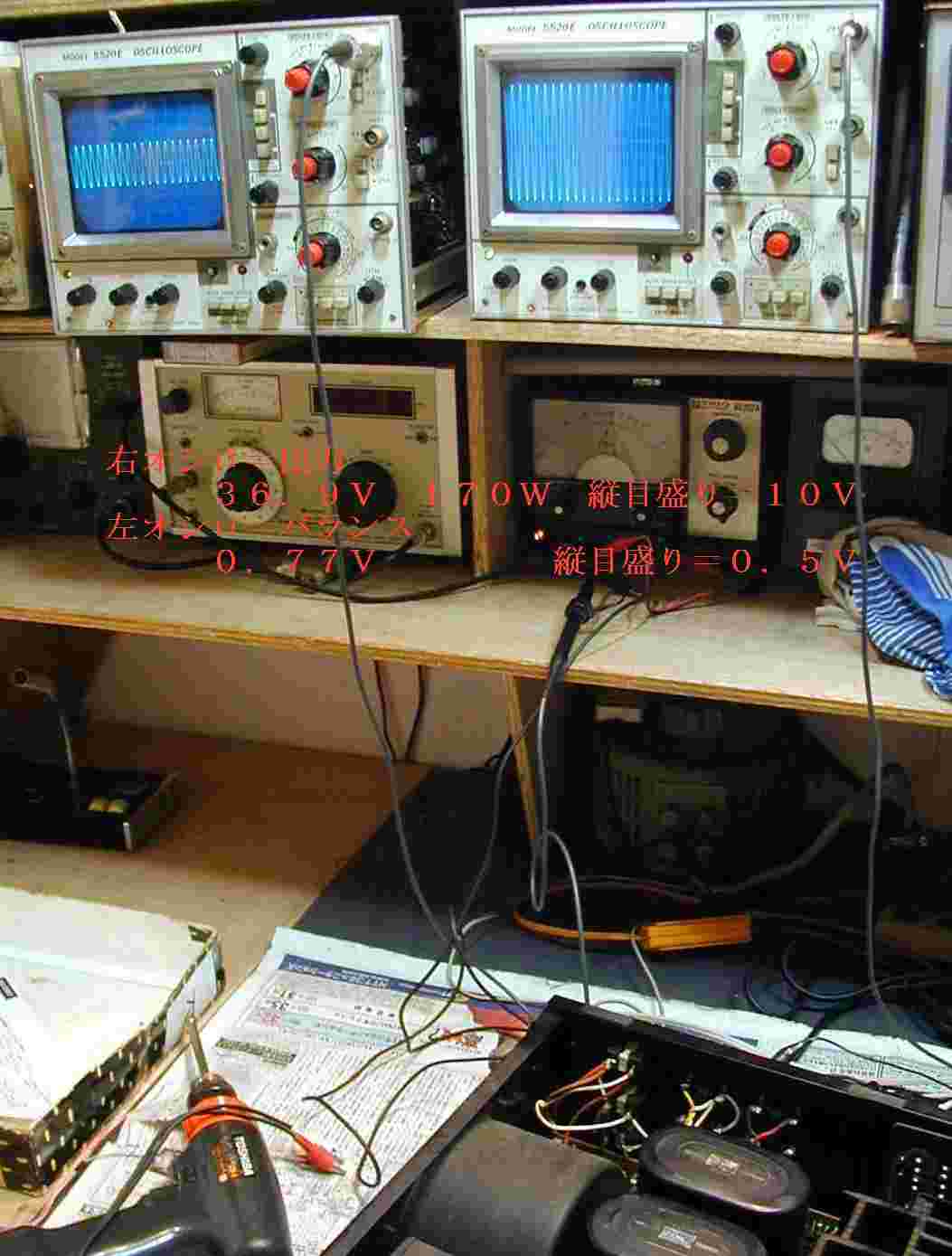

6.出力確認、調整

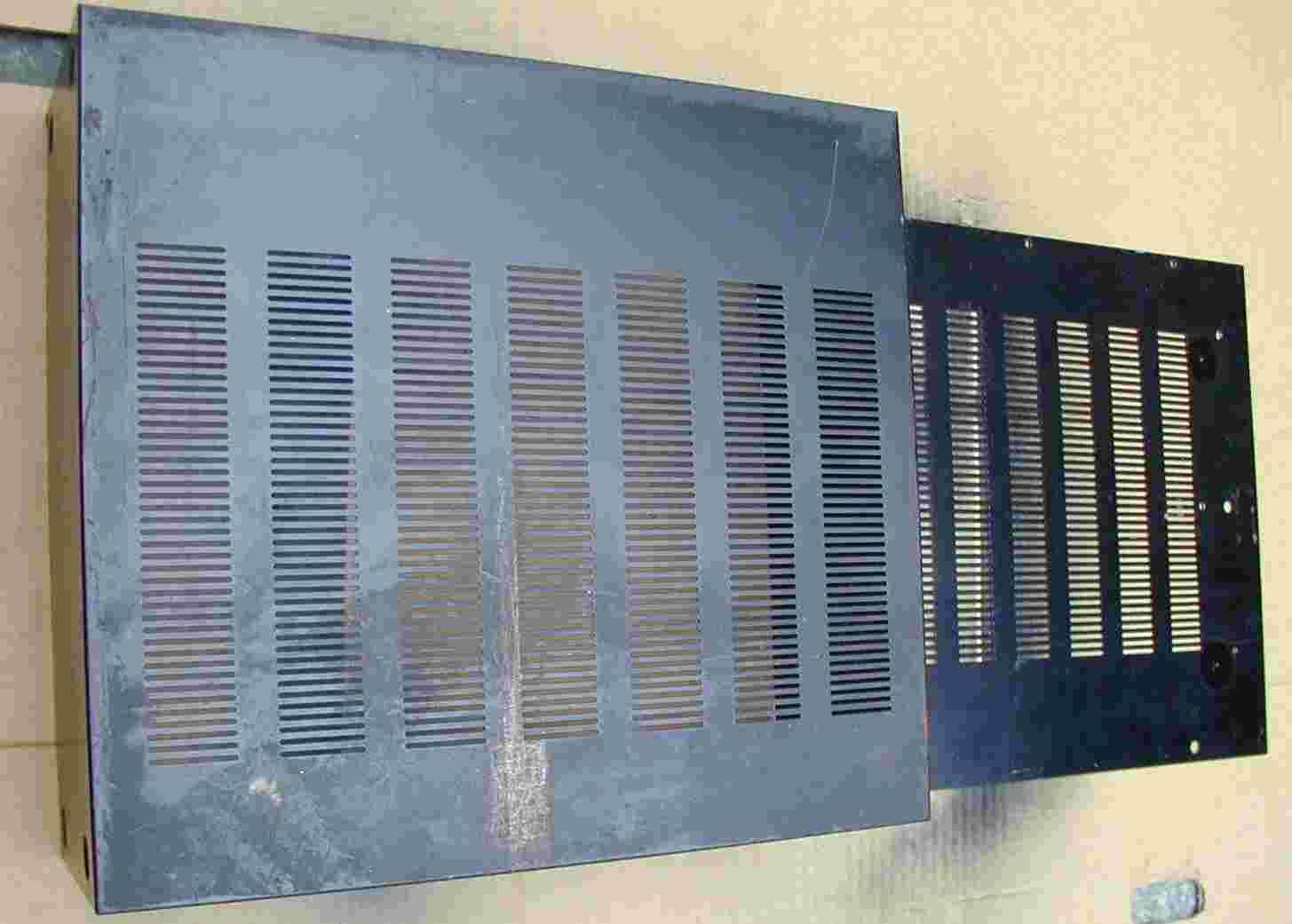

7.ケース塗装前
  余りにもキズだらけなのでみるに見かねてサービスでする
8.ケース塗装後 ピカピカになる。
9.ケース塗装後 ピカピカになる。
10.30分以上の定格出力の実働試験。
