Sansui AU−D707G EXTRA 修理記録
平成13年9月30日
A.修理前の状況
 雷の誘導雷による故障。

B.原因
 メインAMPのTR(トランジスター)不良
 フラットAMP、イコライザーAMPのTR(トランジスター)不良

C.修理状況
 メインAMPのバランス、バイアス調整用 半固定VR交換
 メインAMPのTR(トランジスター)交換
 コントロールAMPのTR(トランジスター)、FET(電界トランジスター)交換、
 イコライザ−AMPのTR(トランジスター)、FET(電界トランジスター)交換
 SP接続リレー交換(容量1.5倍の同型新タイプ使用)
 配線手直し、補強
 経年劣化による各部ハンダ補正
 24時間エージング

D.使用部品
 終段TR(トランジスター)               4個
 SP接続リレー                     2個
 バランス、バイアス調整用 半固定VR       4個
 メインAMPのTR(トランジスター)             8個
 コントロールAMP TR(トランジスター)     12個
 イコライザーAMP TR(トランジスター)      6個
 コントロールAMP  FET(電界トランジスター) 4個
 イコライザーAMP FET(電界トランジスター)  4個
 電解コンデンサー                      6個
 抵抗                           8個

E.修理費 72,300円      通常修理。
  この修理費の中には、保険用書類(写真含む)の作成費用を含む

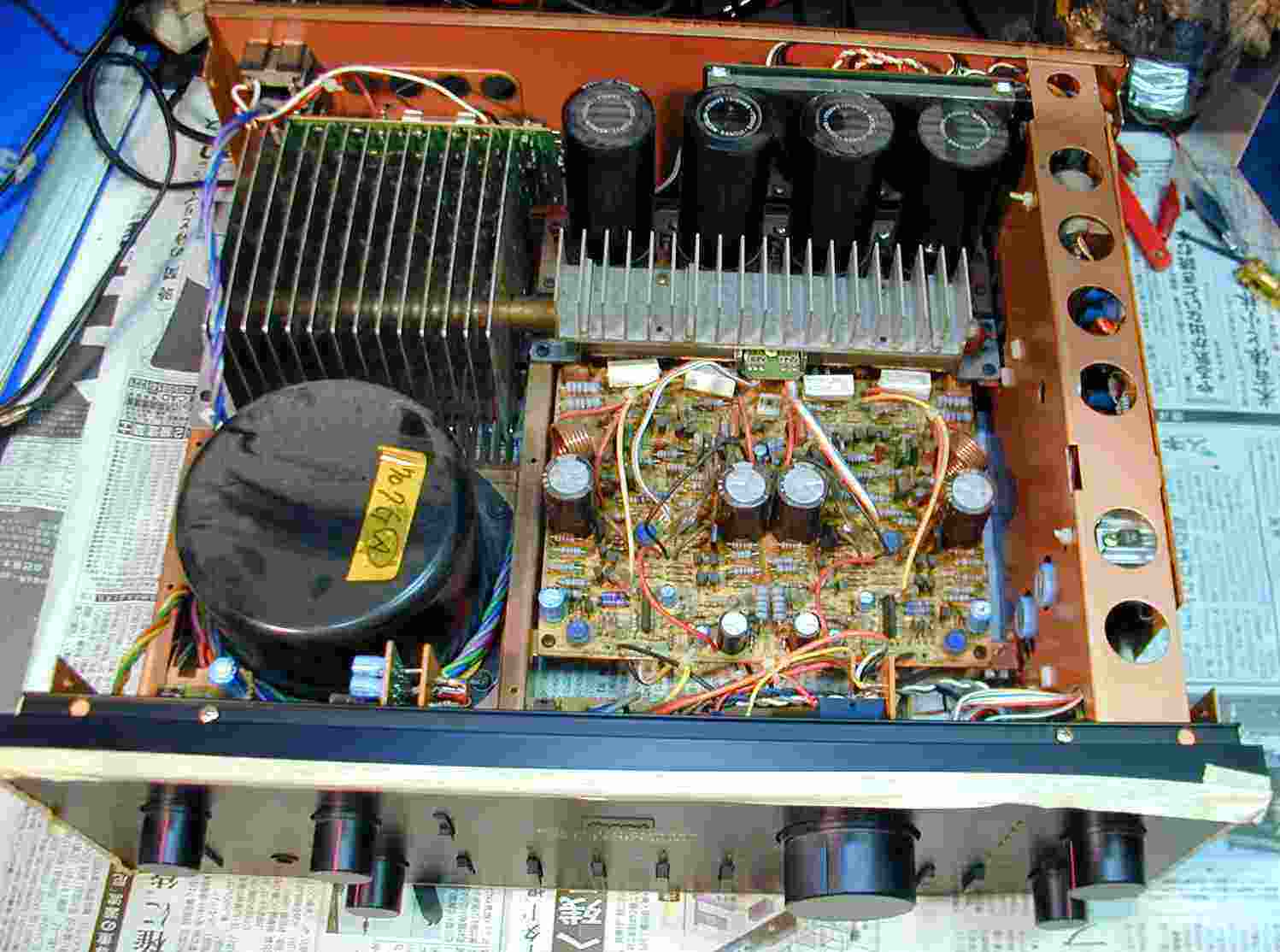

1.上蓋を開けたところ、埃が一杯。

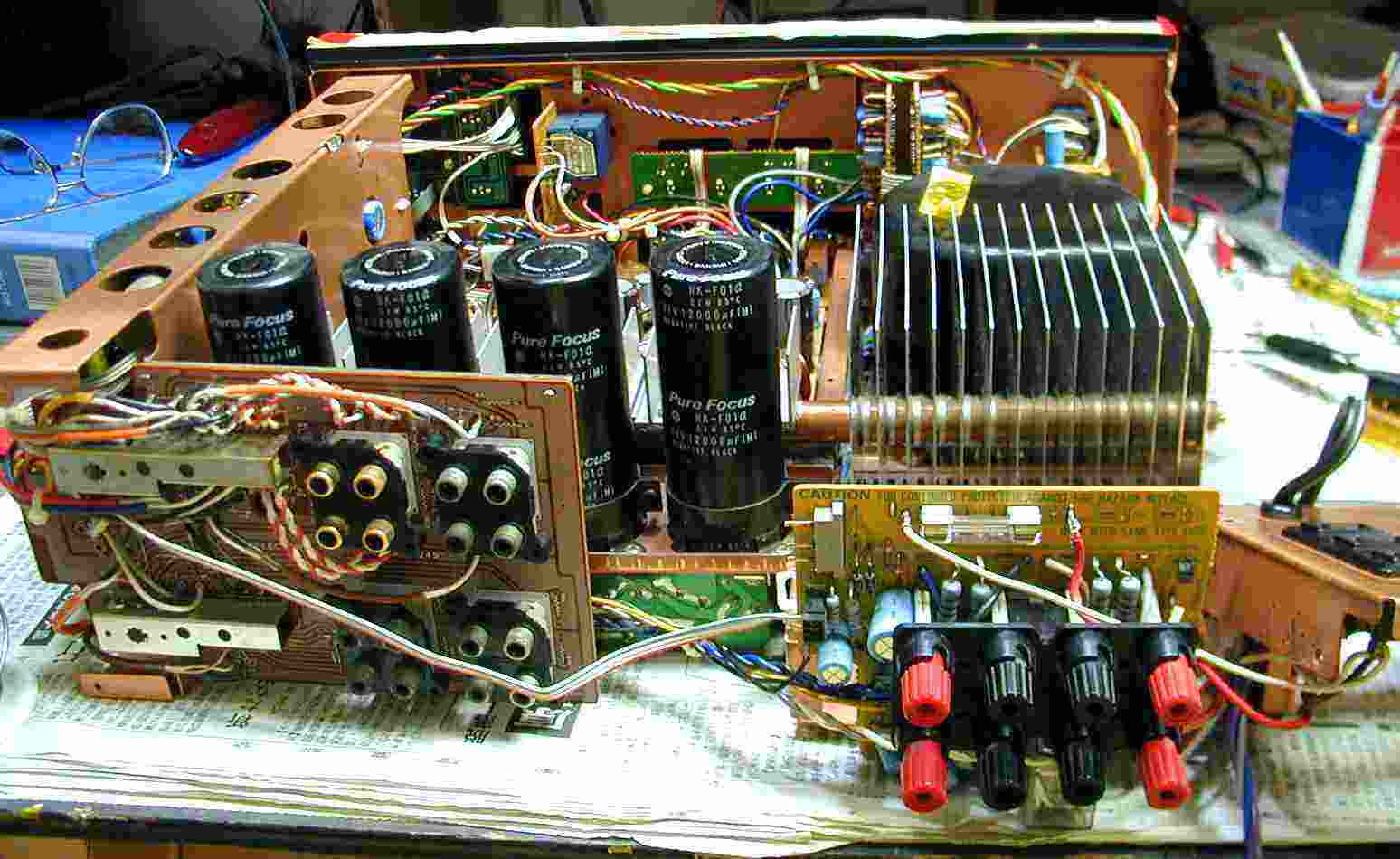

2.清掃後、SP接続リレーの交換中。 リレーはSP端子の下に2個ある。
  容量1.5倍の物に交換する。

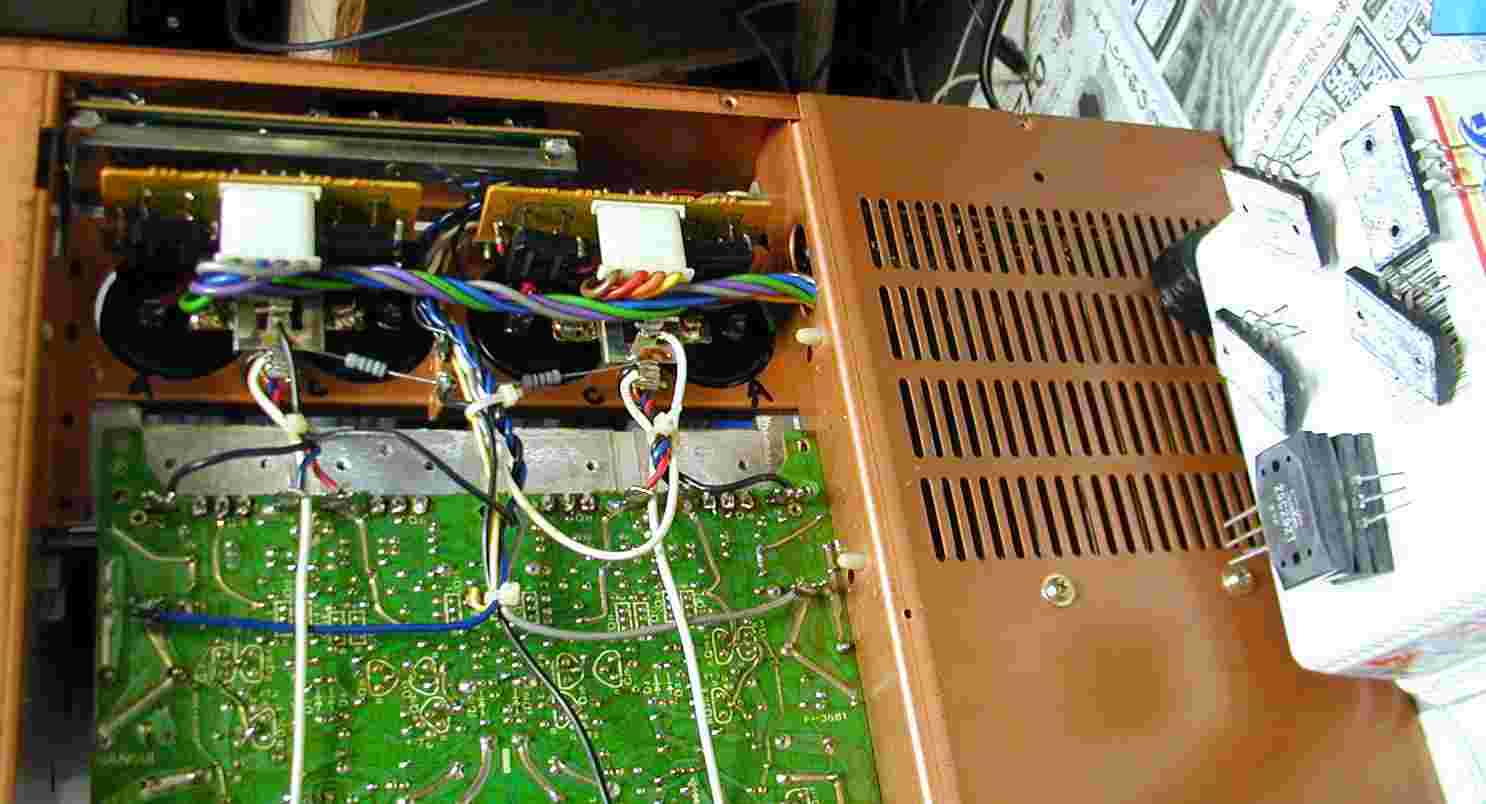

3.終段TR(トランジスター)の交換。
  シリコングリスは薄くまんべんなく塗る。
4.バランス/バイアス用半固定VR等の交換。
5.交換前後のバランス/バイアス用半固定VR
6.コントロール、イコライザー基板の修理。

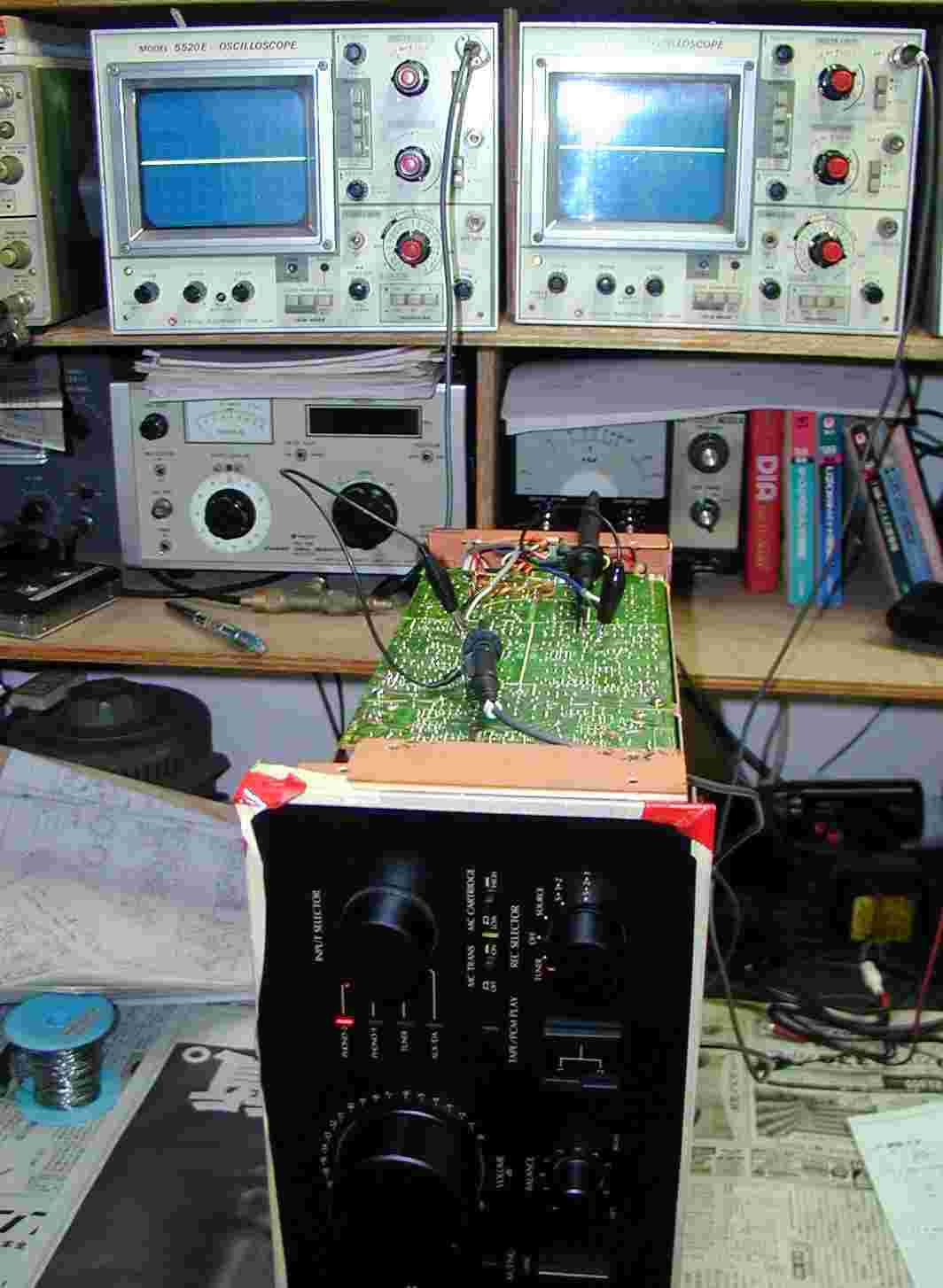

7.EQ(イコライザー)AMPの調整。
8.メインAMPのイアス、バランス調整。

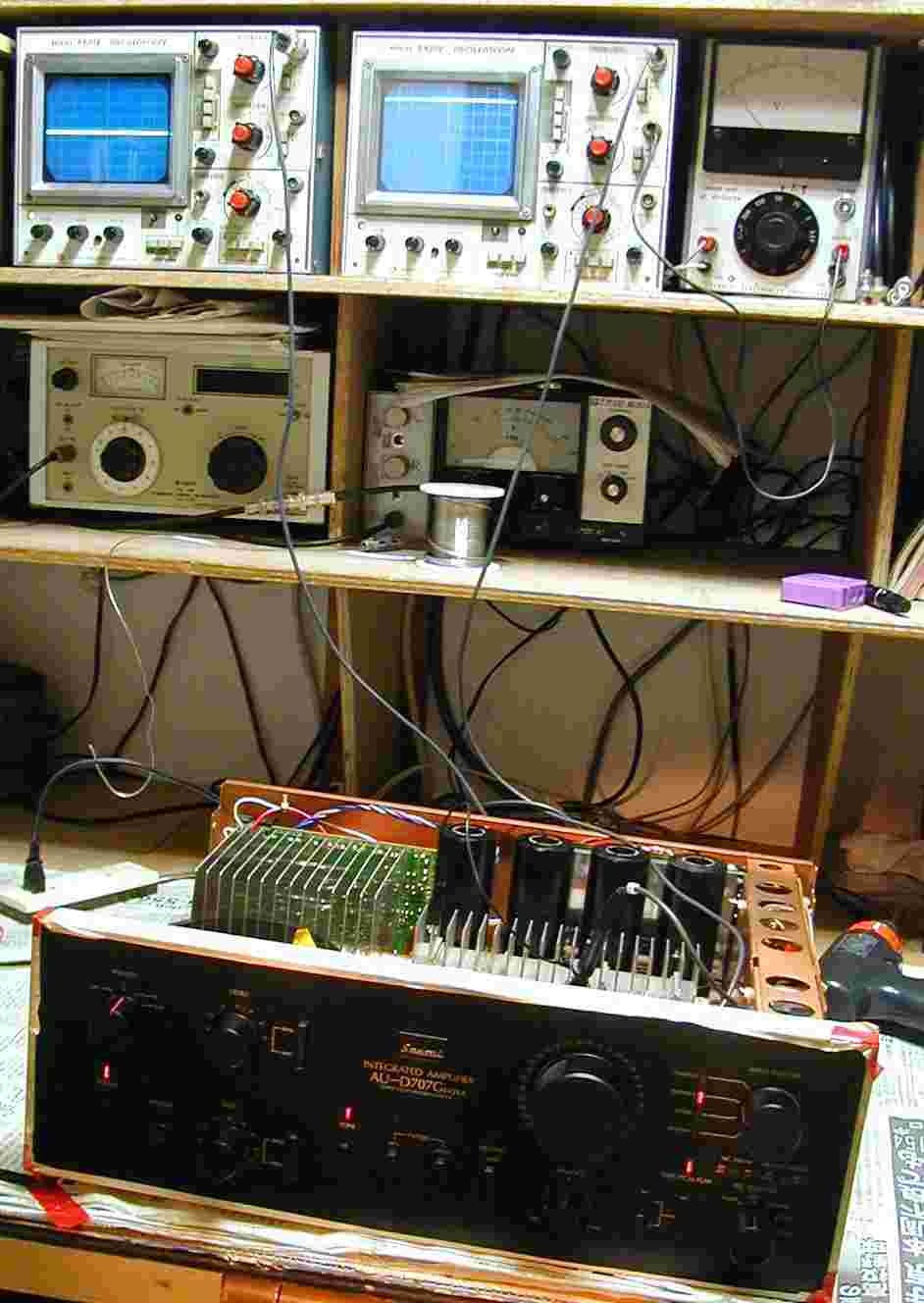

9.出力測定。
TR(トランジスター)が新品なので、軽く130Wでます。
10.30Vで112W出力、8Ω負荷。

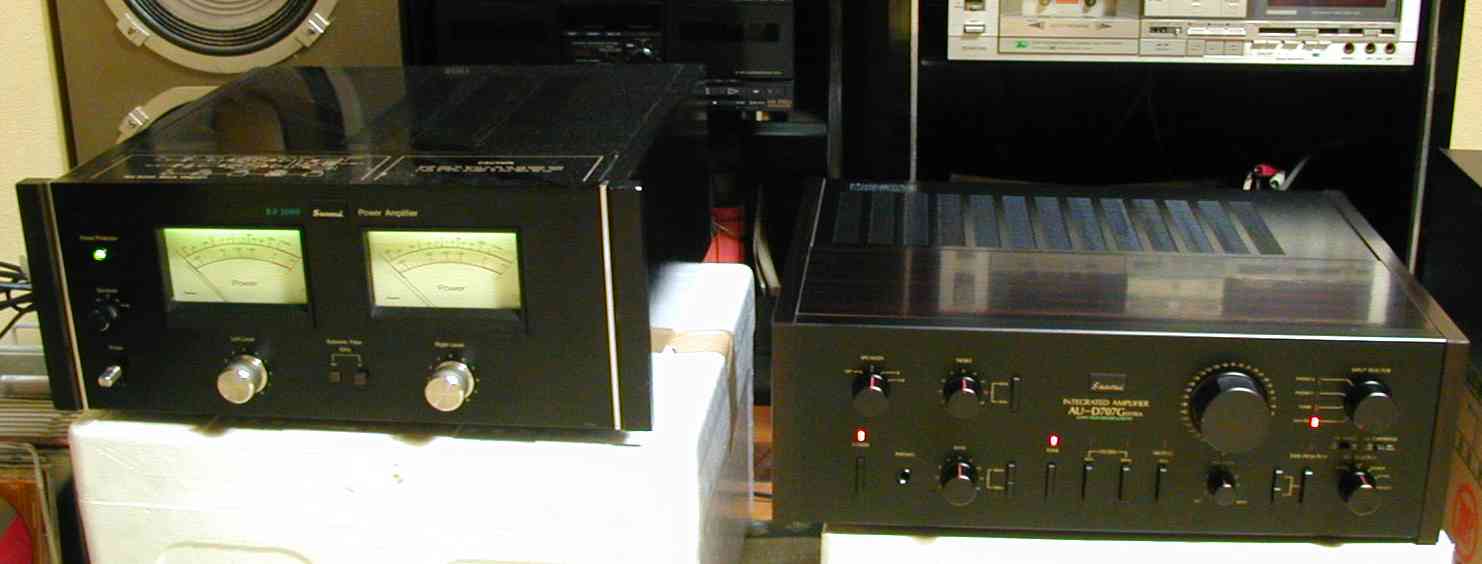

11.仲良く並んで、12時間エージング
