Sansui AU−D60X Decard 5台目 修理記録
平成14年3月30日到着 平成14年5月17日完成
注意 このAMPはRL−SPのアース側にもAMPが入っています
    よって、AMPのシャーシにSPの線(アース側)を接続してはいけません、共通にしてもいけません、終段TRが死にます
  1. 修理前の状況
    プロテクト動作

  2. 原因
    終段TR(トランジスター)等の劣化によるショウト

  3. 修理状況
    終段TR(トランジスター)交換
    メインAMPのバランス/バイアス半固定VR交換、13mmΦ高級品。
    メインAMPの初段FET交換
    フラット/コントロールAMPの初段FET交換。
    取り外し、各基板の半田不良を修理します、所謂、半田補正作業。

  4. 使用部品
    終段TR(トランジスター)                4個
    バランス、バイアス調整用 半固定VR        8個
    FET(電界トランジスター)               2個
    TR(トランジスター)                   18個

  5. 修理費  30,500円    通常修理

1.右側終段TR(トランジスター)がショートしたアークが飛んでいる

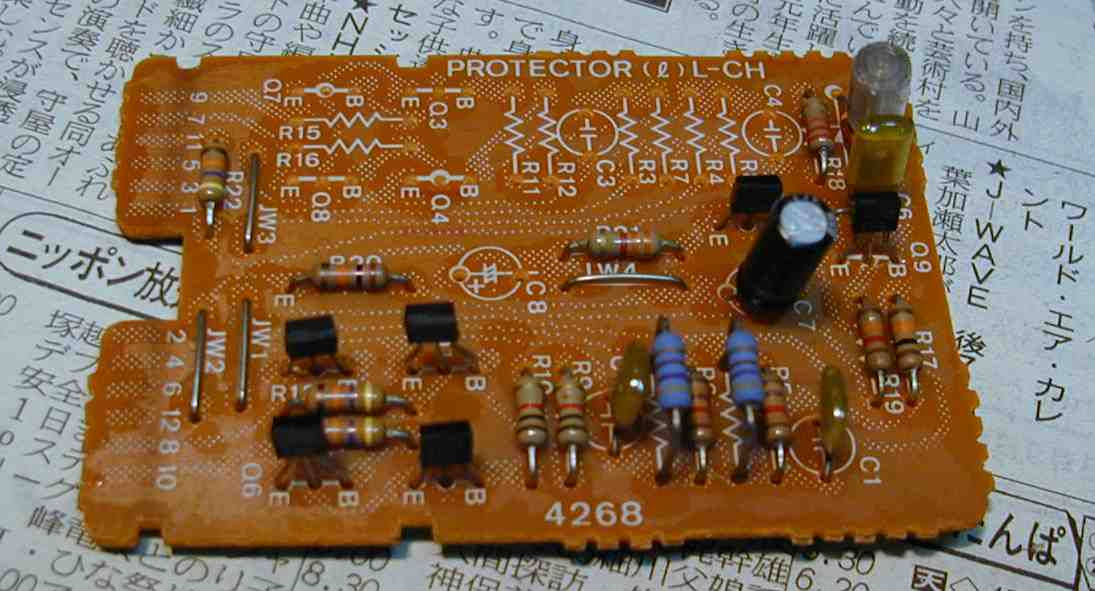

2.プロテクト基板の修理、TR(トランジスター)取り替え

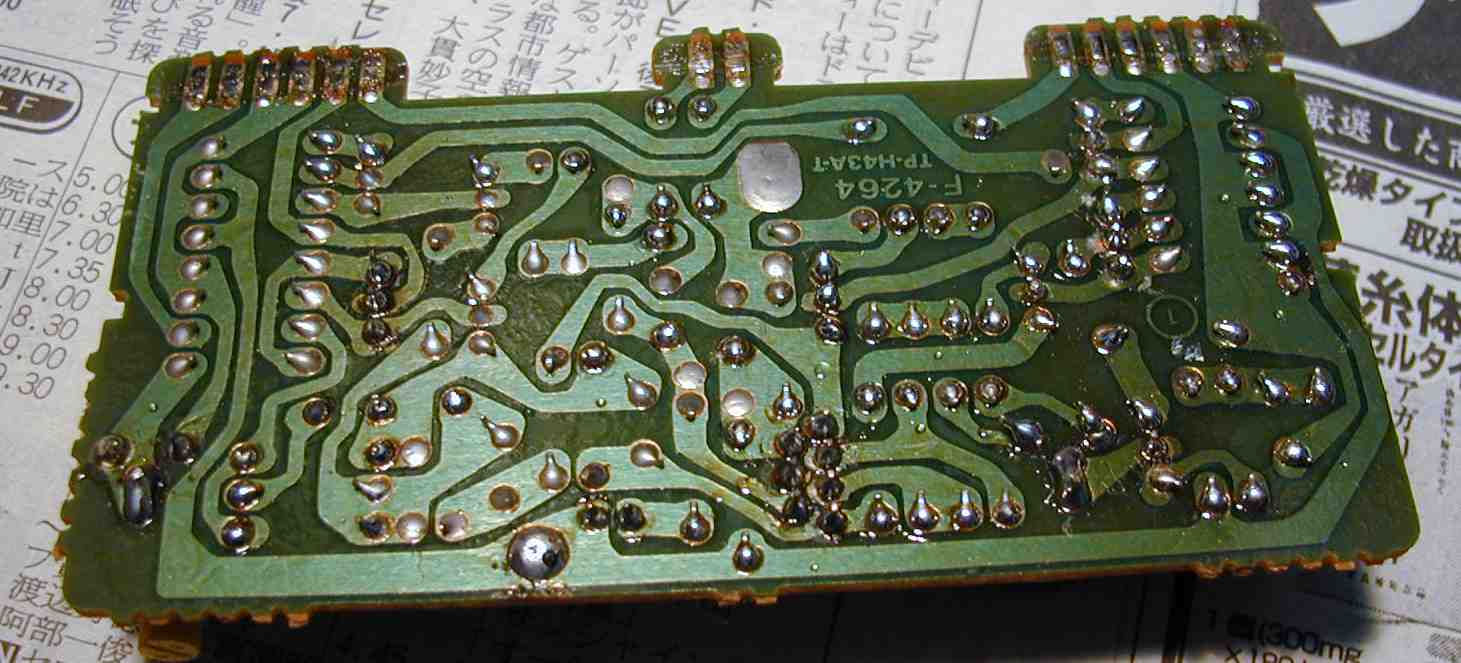

3.プロテクト基板の半田補正

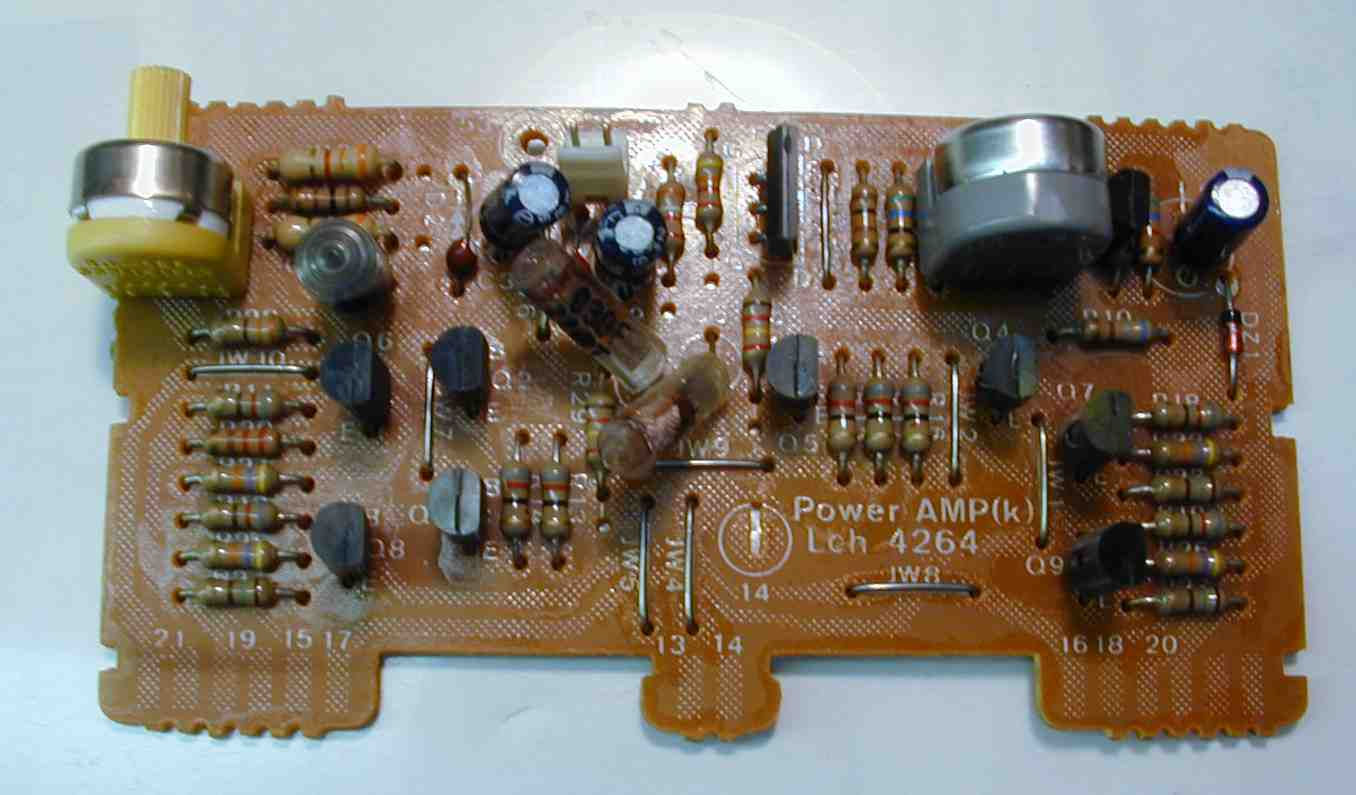

4.ドライブ基板修理、半固定VR、TR(トランジスター)、FET(電界トランジスター)交換
5.ドライブ基板修半田補正

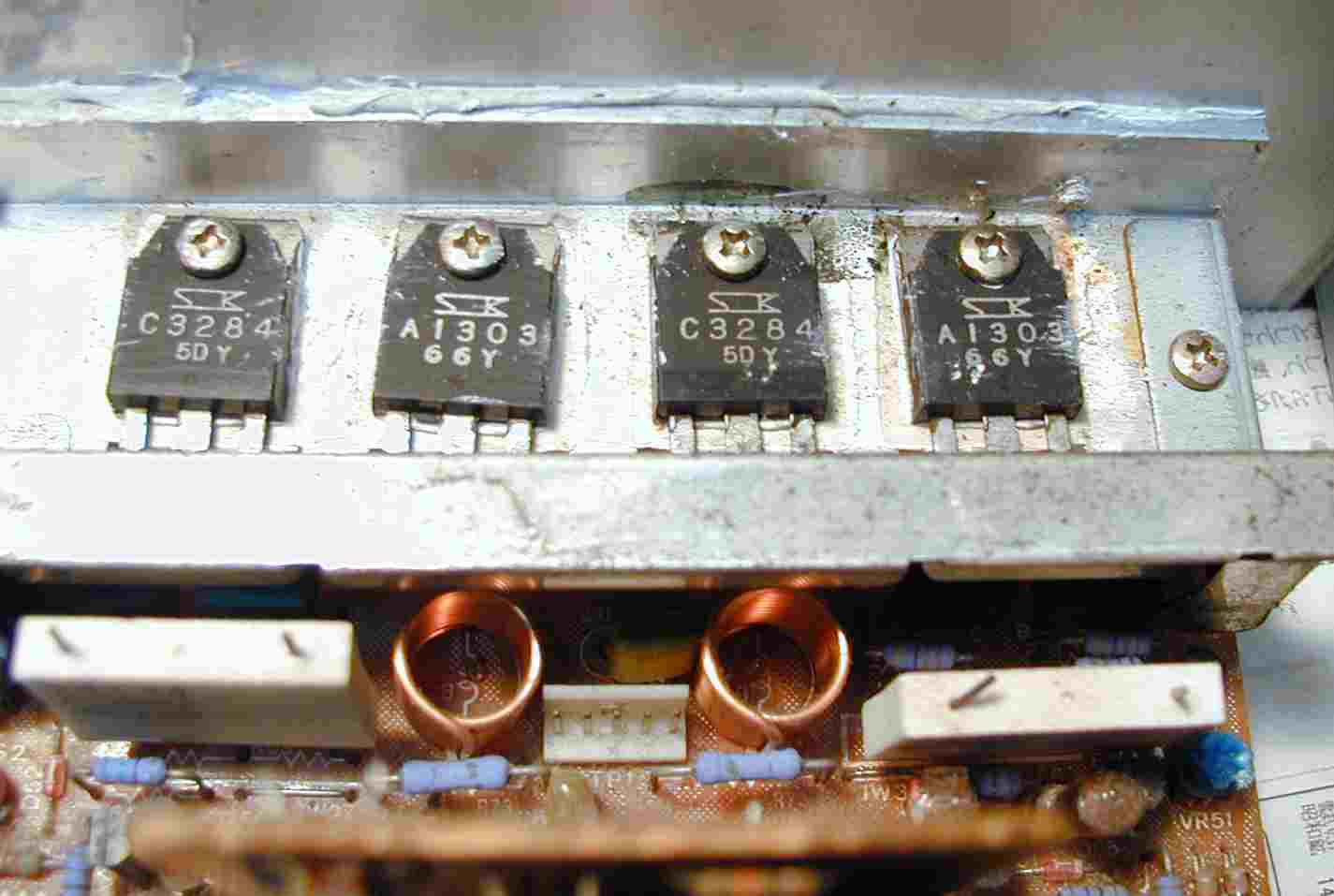

6.交換した終段TR(トランジスター)

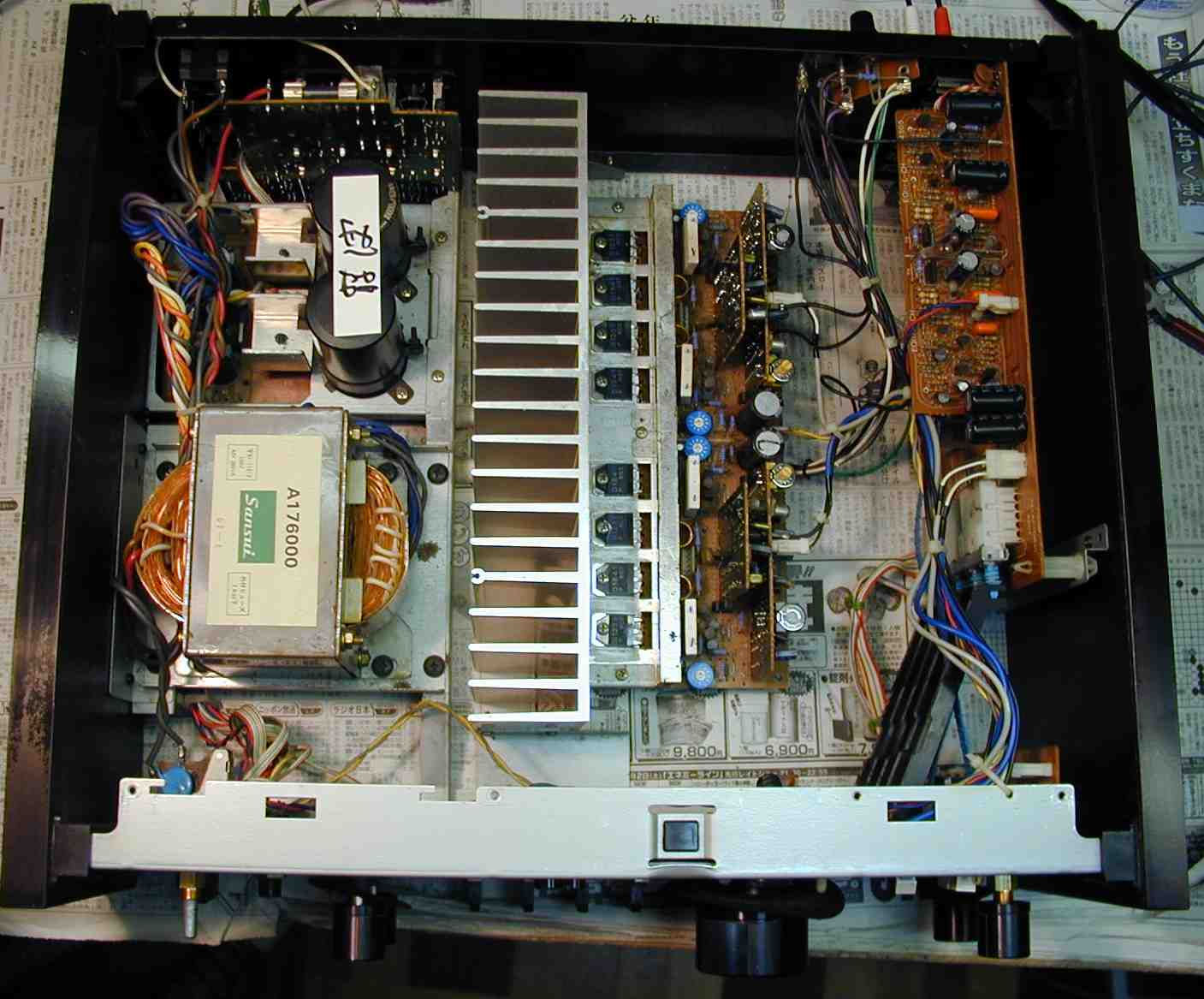

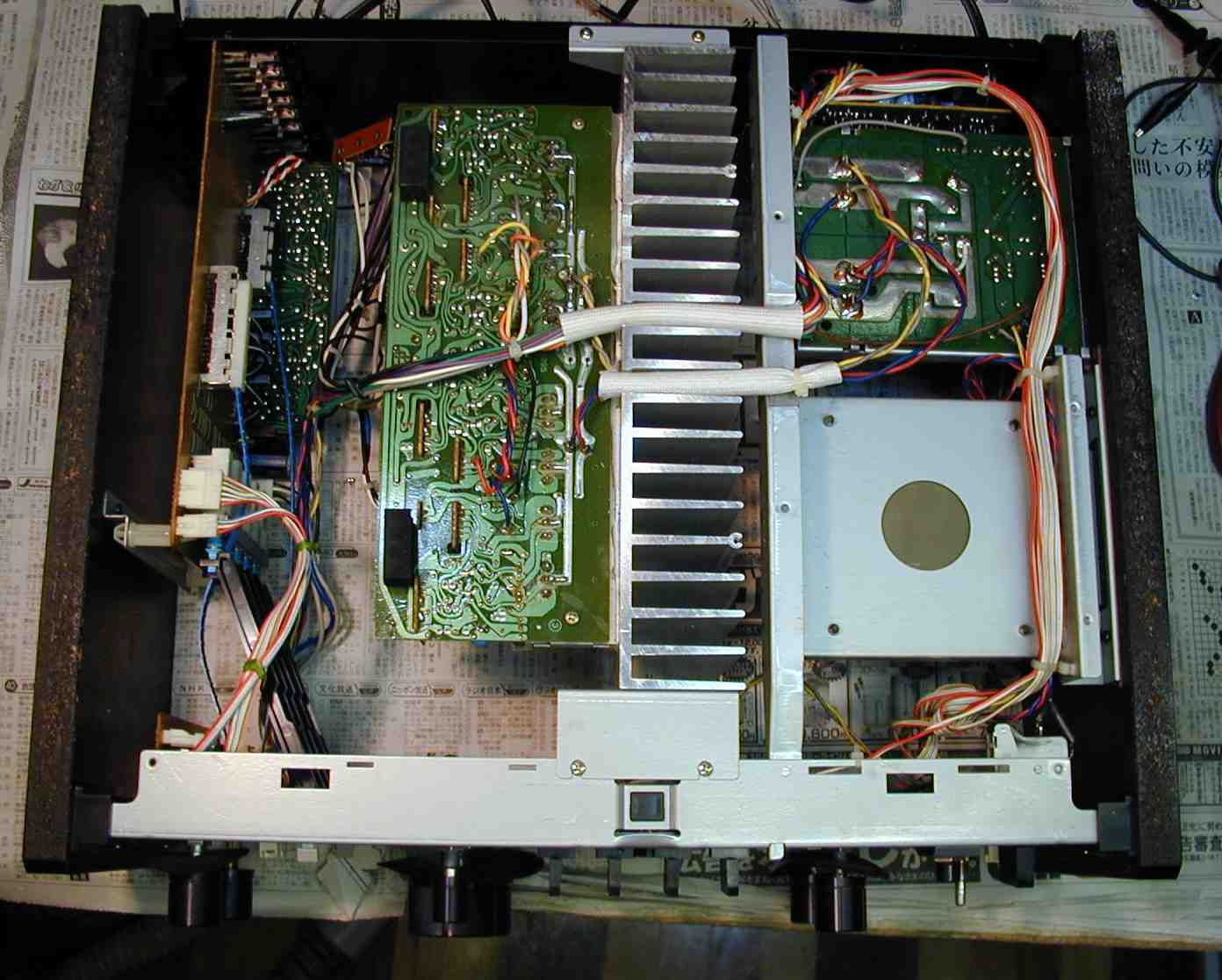

7.完成、下から見る

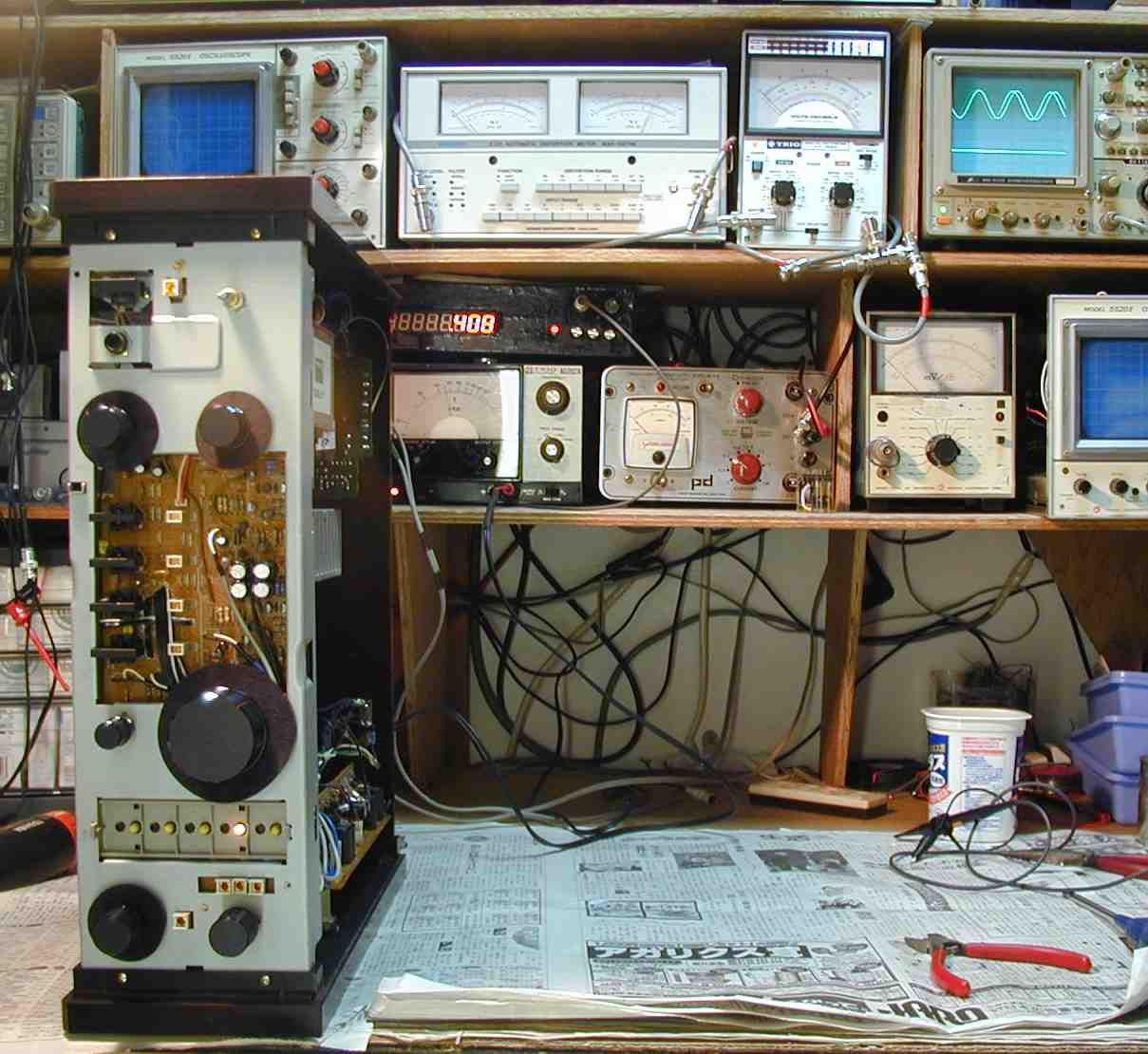

8.完成、上から見る
9.出力/歪み率測定・調整

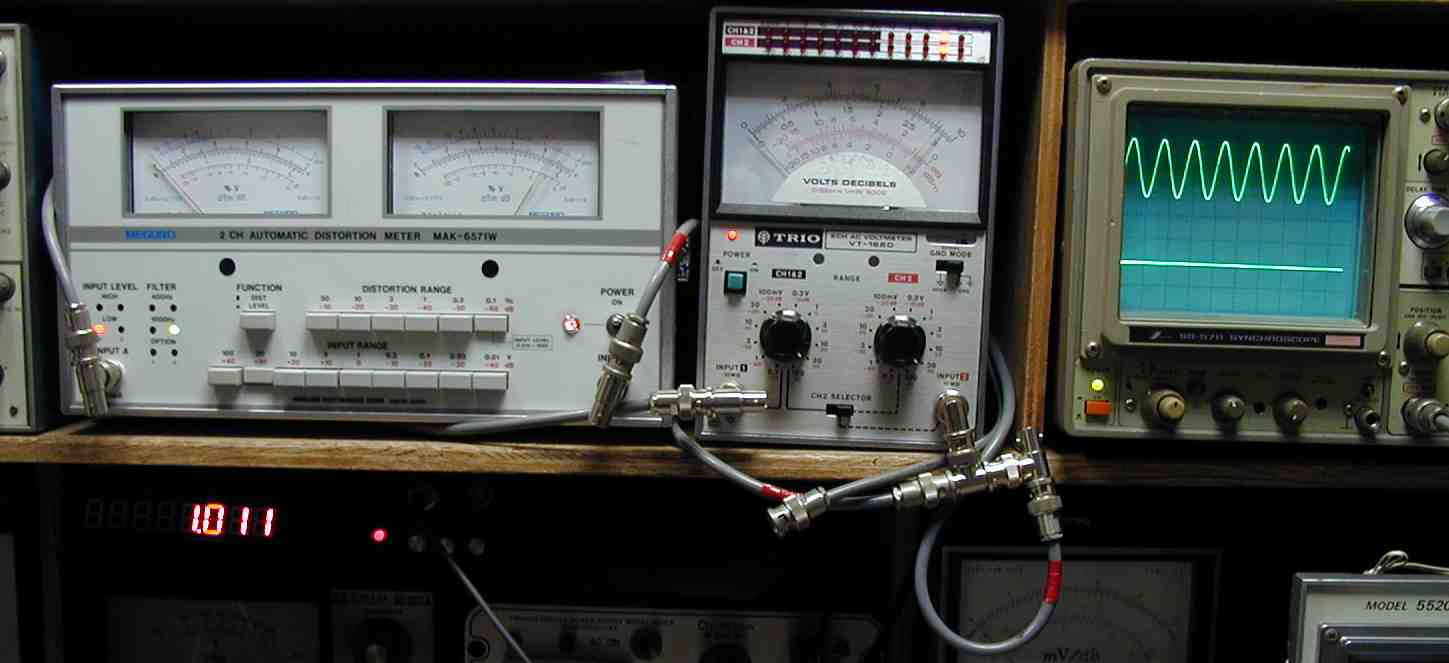

10.右出力/歪み率測定・調整  29V=105W 歪み率0.08% at=1000HZ

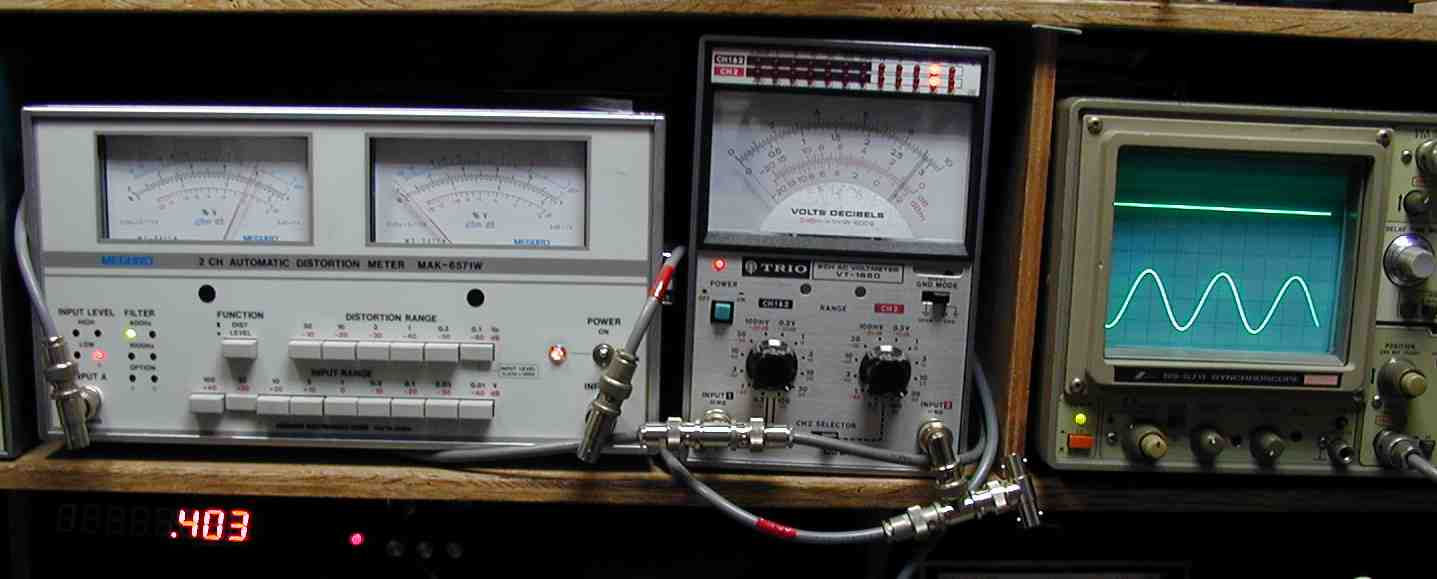

11.右出力/歪み率測定・調整  29V=105W 歪み率0.07% at=1000HZ
12.左出力/歪み率測定・調整  29V=105W 歪み率0.07% at=1000HZ

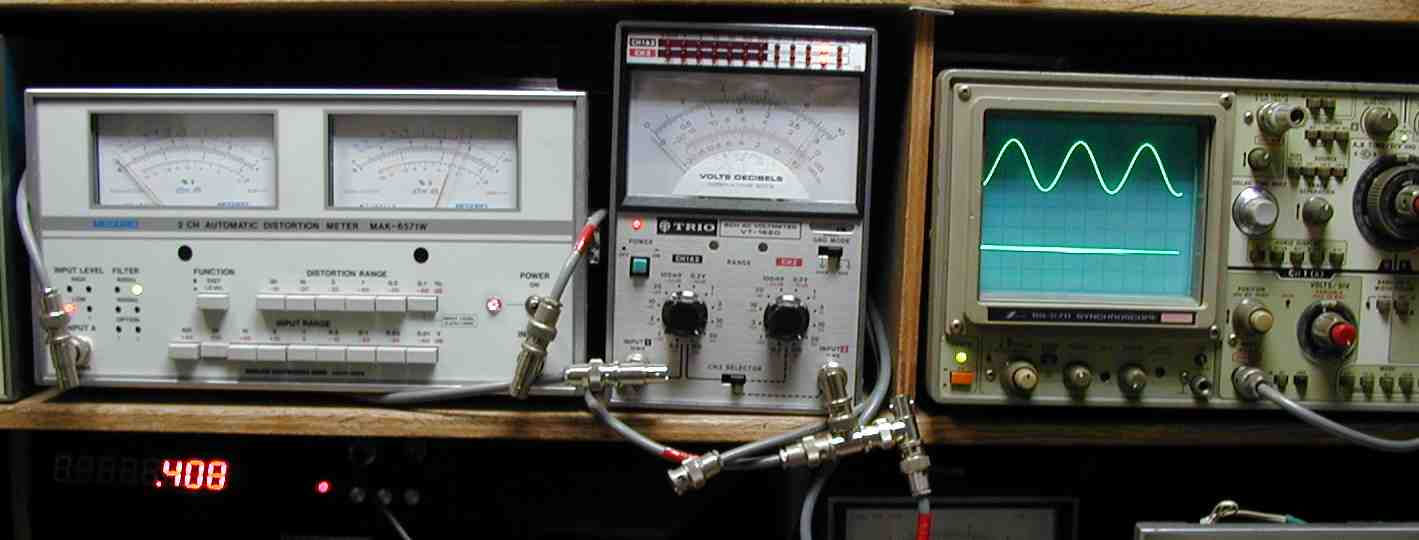

13.左出力/歪み率測定・調整  29V=105W 歪み率0.07% at=400HZ
