ＡＵ−Ｄ６０７　旧タイプ　５台目修理記録

平成１９年７月２５日持込　　　月日完了

Ａ．　修理前の状況 　　　オーバーホール ＡＥ．　修理前の測定 Ｂ．　原因 　　　　各部劣化 　　　　初段ＦＥＴ劣化 Ｃ．　修理状況 　　　　ＥＱ−ＡＭＰのみ修理せず 　　　　ＳＰ接続リレ−交換 　　　　初段ＦＥＴ交換 　　　　電解コンデンサー交換（ミュ−ズ使用） 　　　　配線手直し、補強 　　　　各部、半田補正 Ｄ．　使用部品 　　　半固定ＶＲ　　　　　　　　　　　　　　　　　　　　６個 　　　ＦＥＴ　　　　　　　　　　　　　　　　　　　　　　　　４個 　　　電解コンデンサー　　　　　　　　　　　　　　４８個（ミュ−ズ使用） 　　　ＳＰ接続リレ− Ｅ．測定・調整 Ｆ．　修理費　　　　　　　７５，０００円　　　　＜＜オーバーホール修理＞＞

Ａ−１．　点検中　上から見る

Ａ−２．　点検中　上から見る

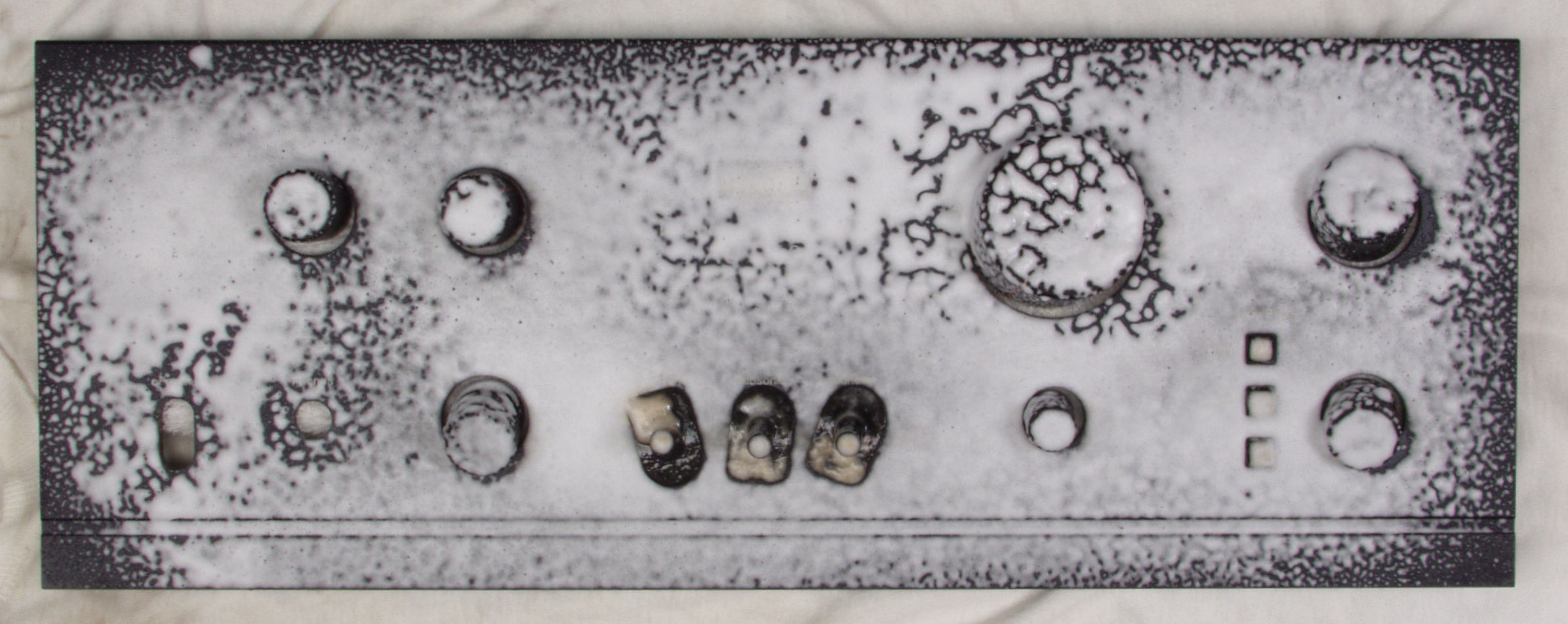

Ａ−３．　点検中　下蓋埃

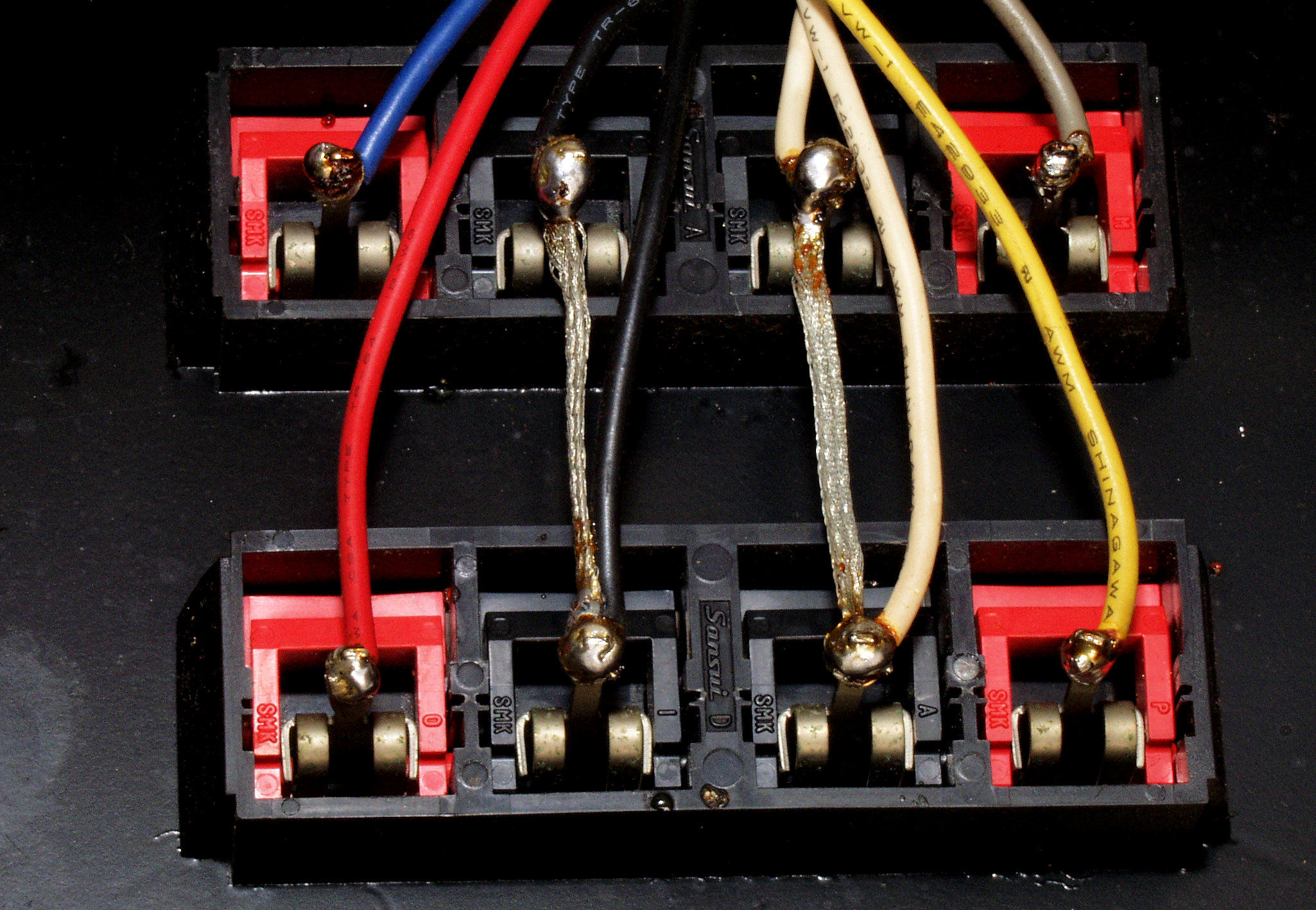

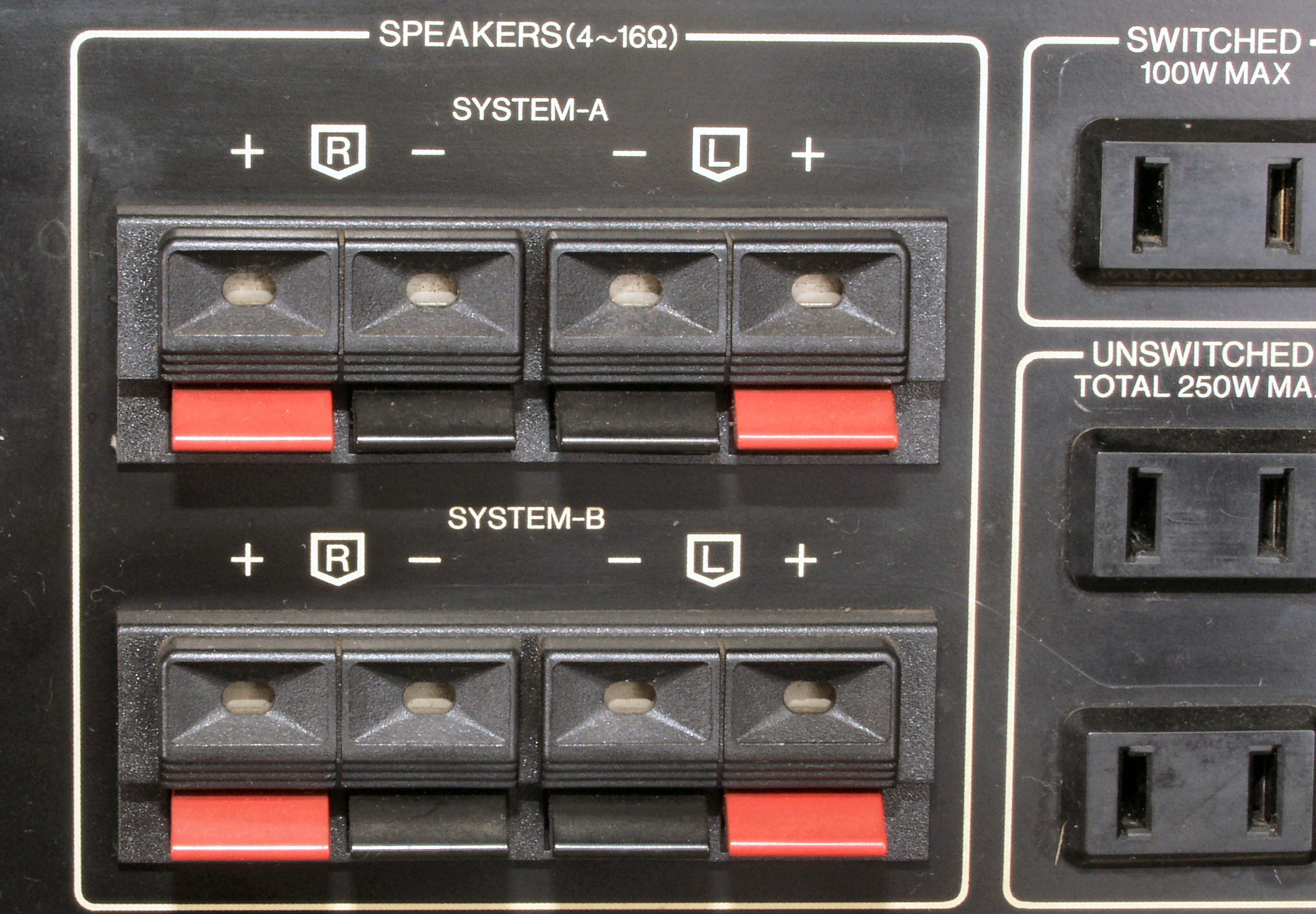

Ａ−４．　点検中　ＳＰ出力端子、取り付け穴が大きく、交換には当板の製作が必要。

Ａ−５．　点検中　入出力ＲＣＡ端子、交換は可能

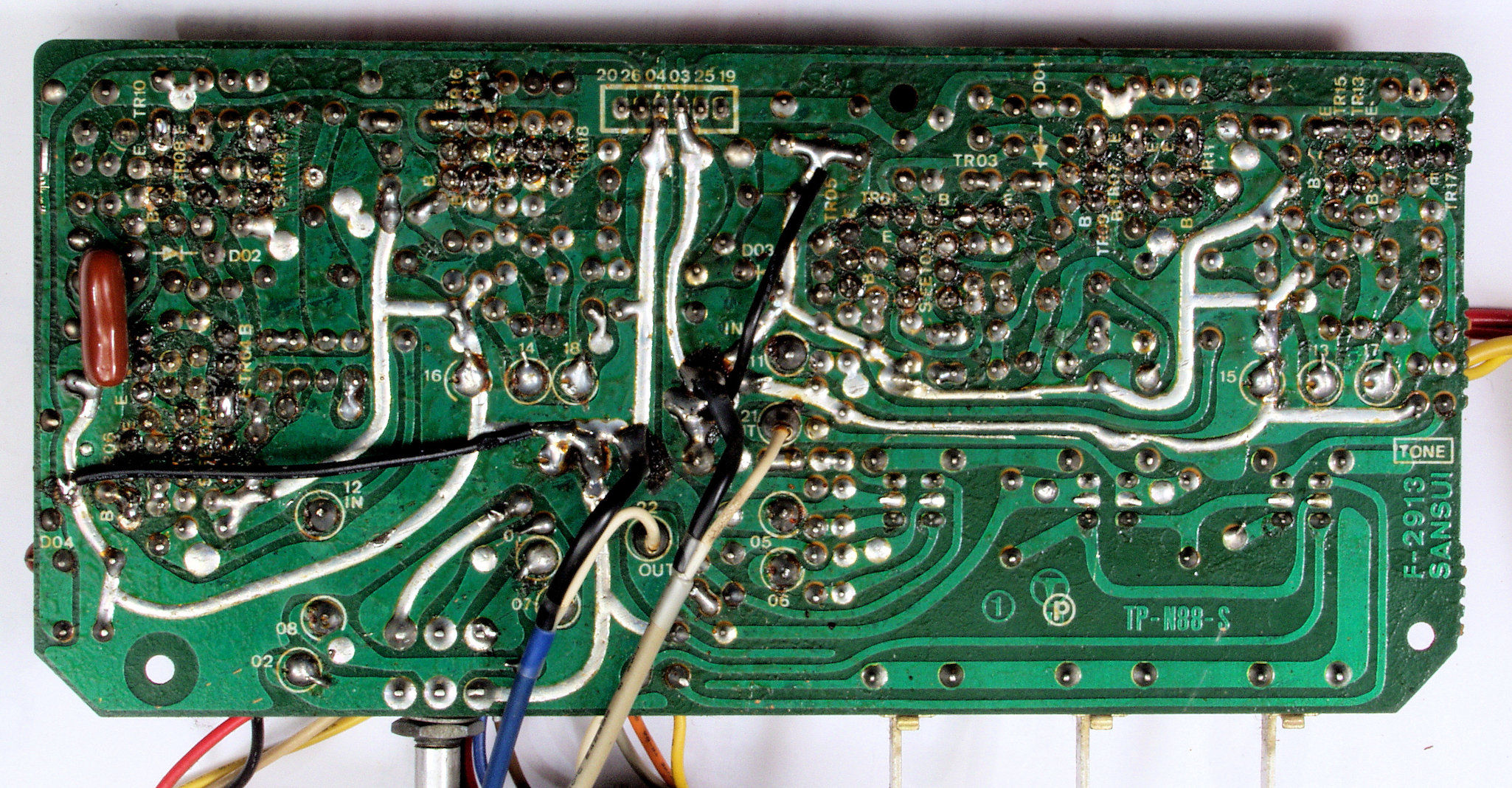

Ａ−６．　点検中　　コントロ−ルＡＭＰ基盤裏、修理履歴がある

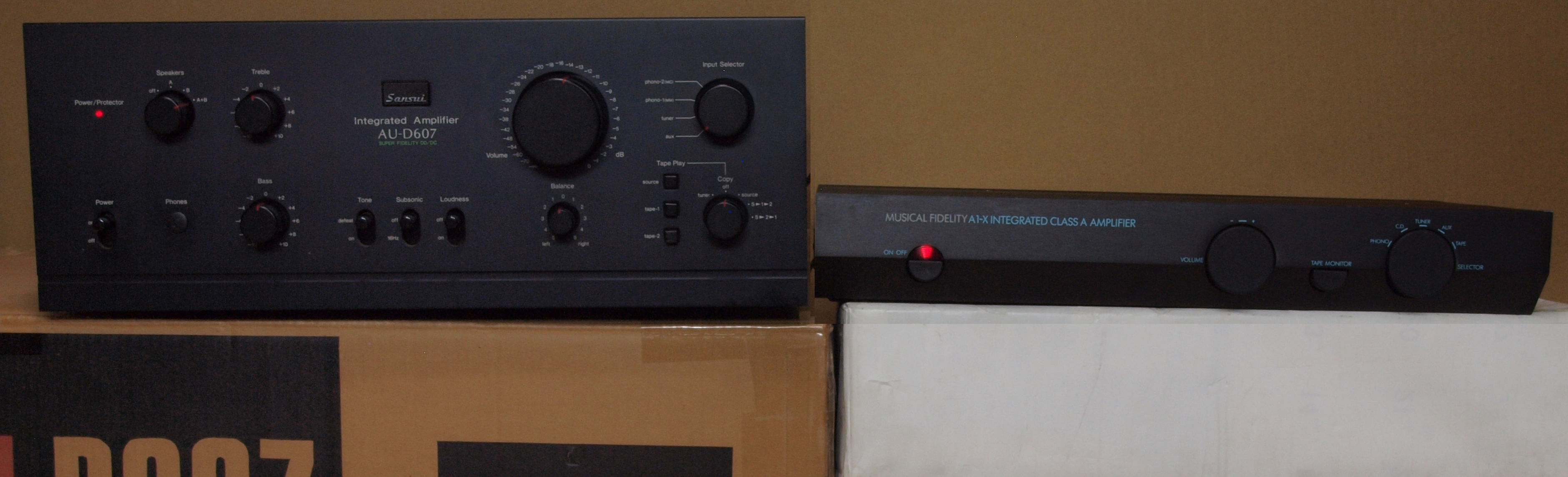

Ａ−７．　元箱入り

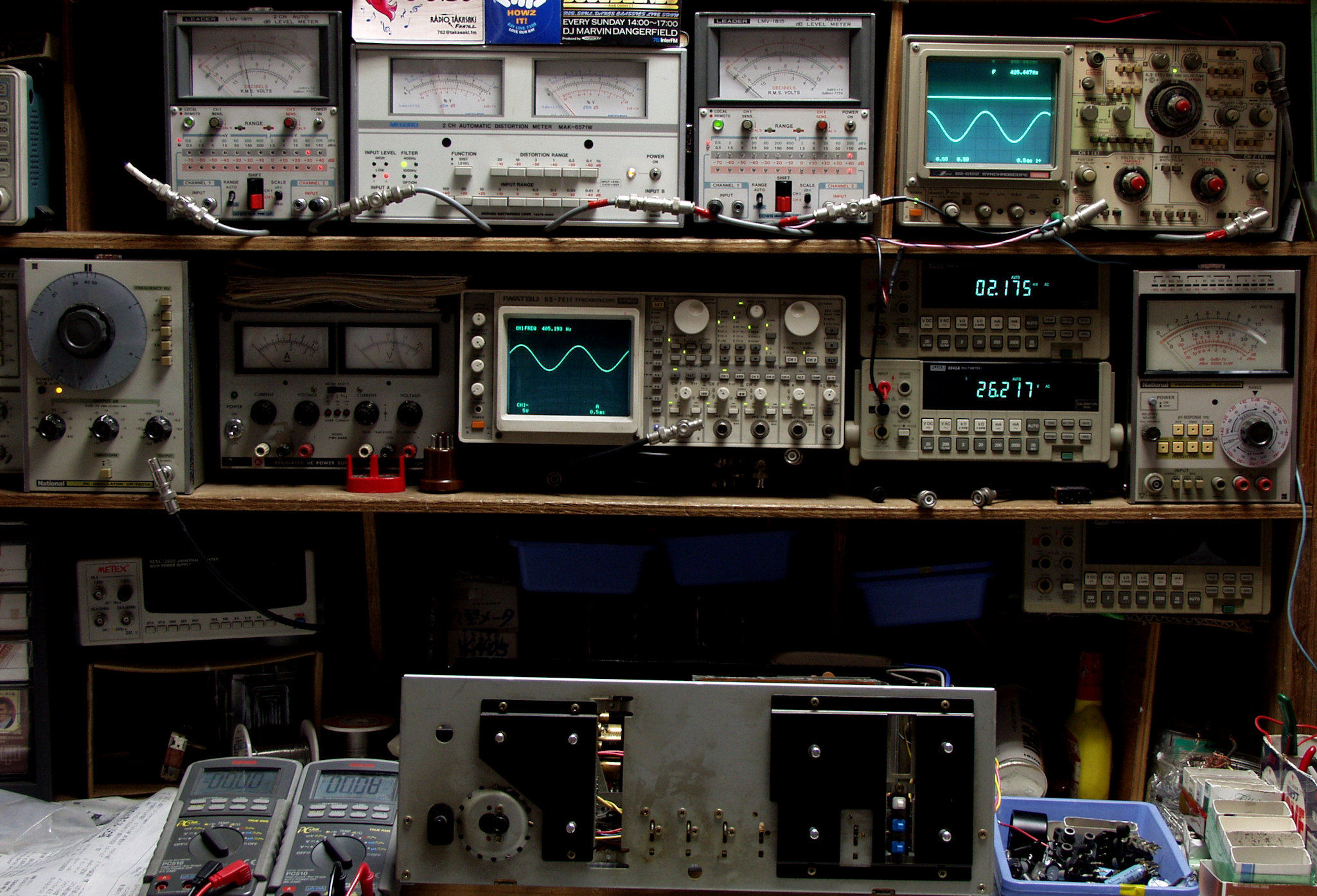

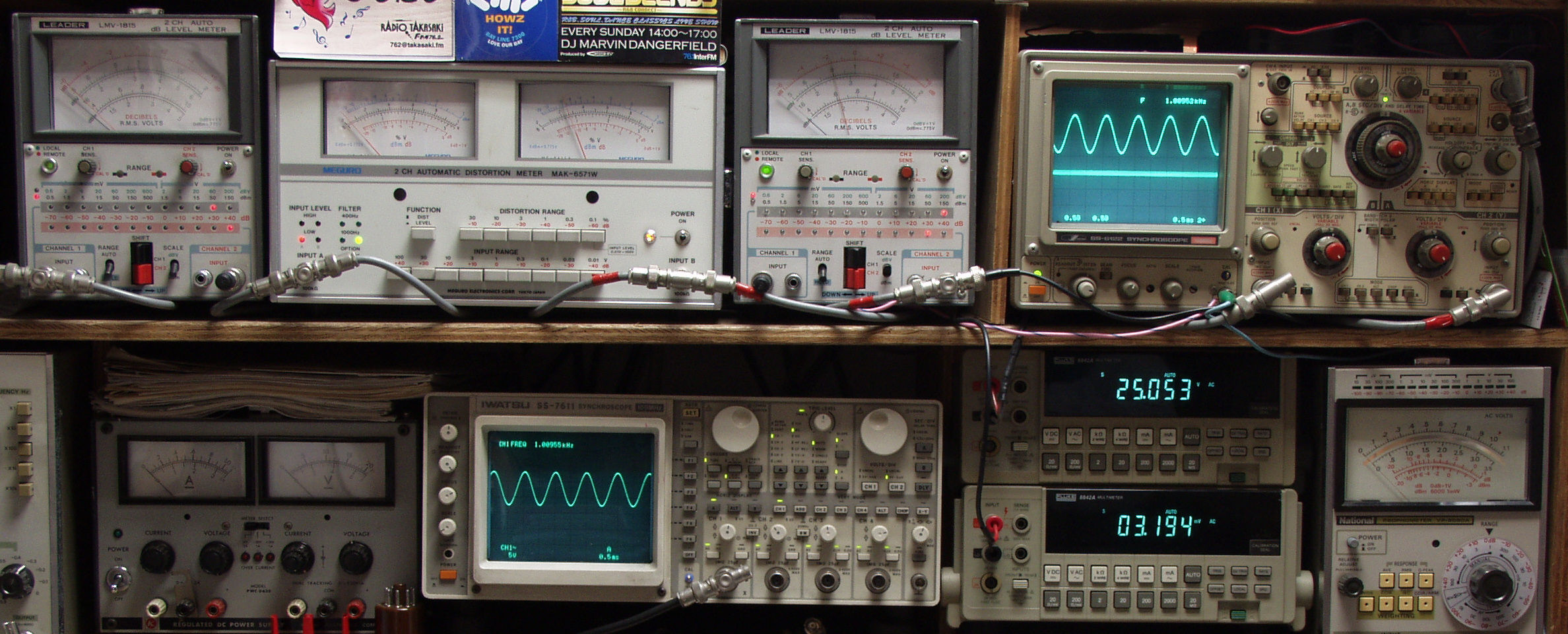

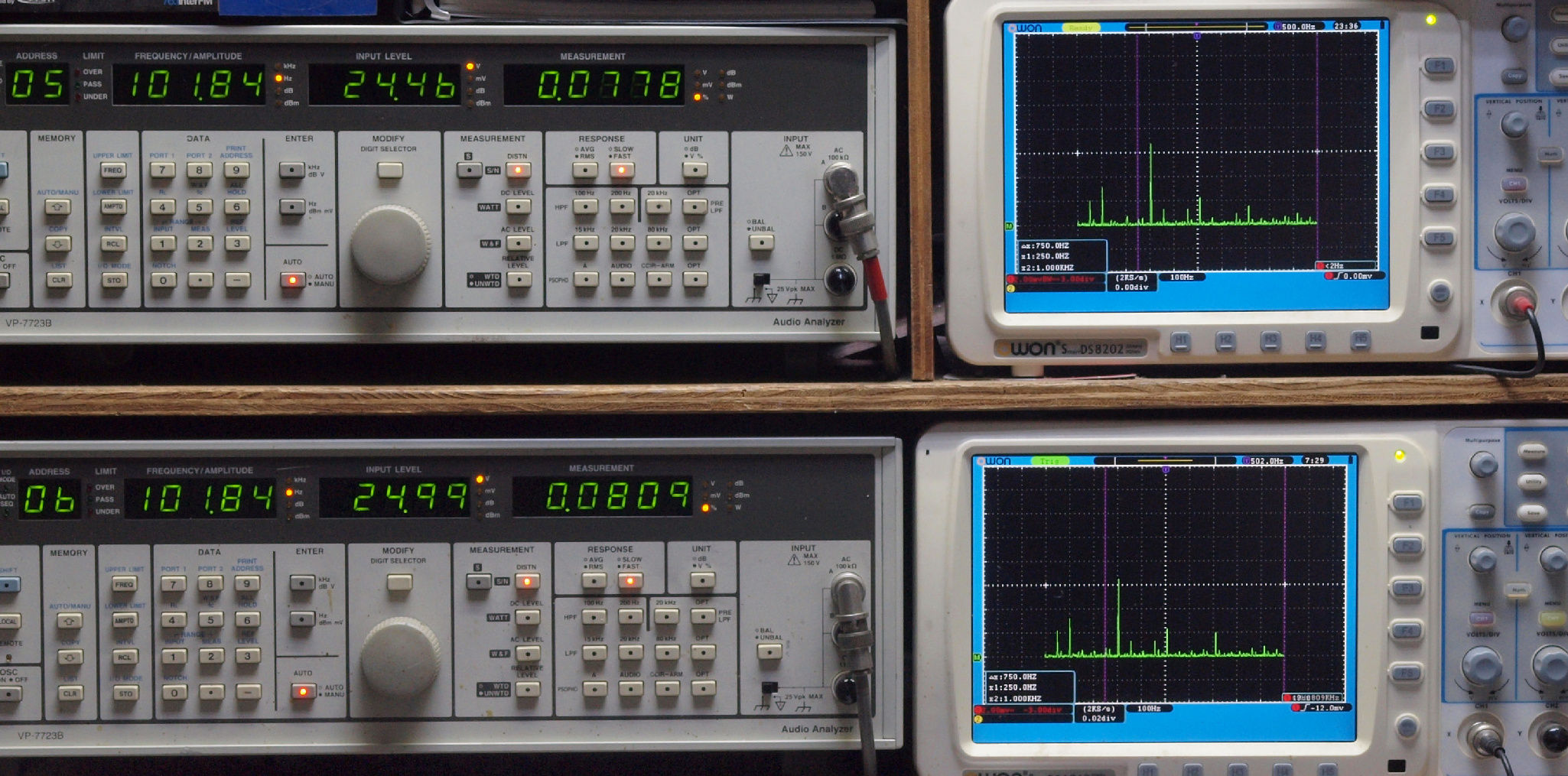

ＡＥ．　修理前の測定 ＡＥ−１．　出力・歪み率測定 　　　　＜見方＞ 　　　下段左端　オーディオ発振器より４００ＨＺ・１KHZの信号を出し（歪み率＝約０．００３％）これをＡＭＰに入力し、出力を測定 　　　下段中左　オシロ＝入力波形（オーディオ発振器のTTLレベル）　　　下段中右上＝周波数計 　　　上段左端　電圧計＝Ｌ側出力電圧測定、黒針のみ使用 　　　上段中左　歪み率計＝出力の歪み率測定　左メータ＝Ｌ出力、右メータ＝Ｒ出力 　　　上段中右　電圧計＝Ｒ側出力電圧測定、赤針のみ使用 　　　上段右端　オシロ＝出力波形　上＝Ｒ出力、下＝Ｌ出力（実際にはＲＬ電圧計の出力「Ｍａｘ１Ｖ」を観測） 　　　下段中右上　デジタル電圧計＝Ｒ出力電圧測定　下段中右下　デジタル電圧計＝Ｌ出力電圧測定

Ｅ−３Ａ．　ＳＰ出力＝２５Ｖ＝７８Ｗ　歪み率２％　ａｔ＝１０００ＨＺ　ＡＵＸ入力

Ｅ−３Ｂ．　ＳＰ出力＝２５Ｖ＝７８Ｗ　歪み率２％　ａｔ＝４００ＨＺ　ＡＵＸ入力

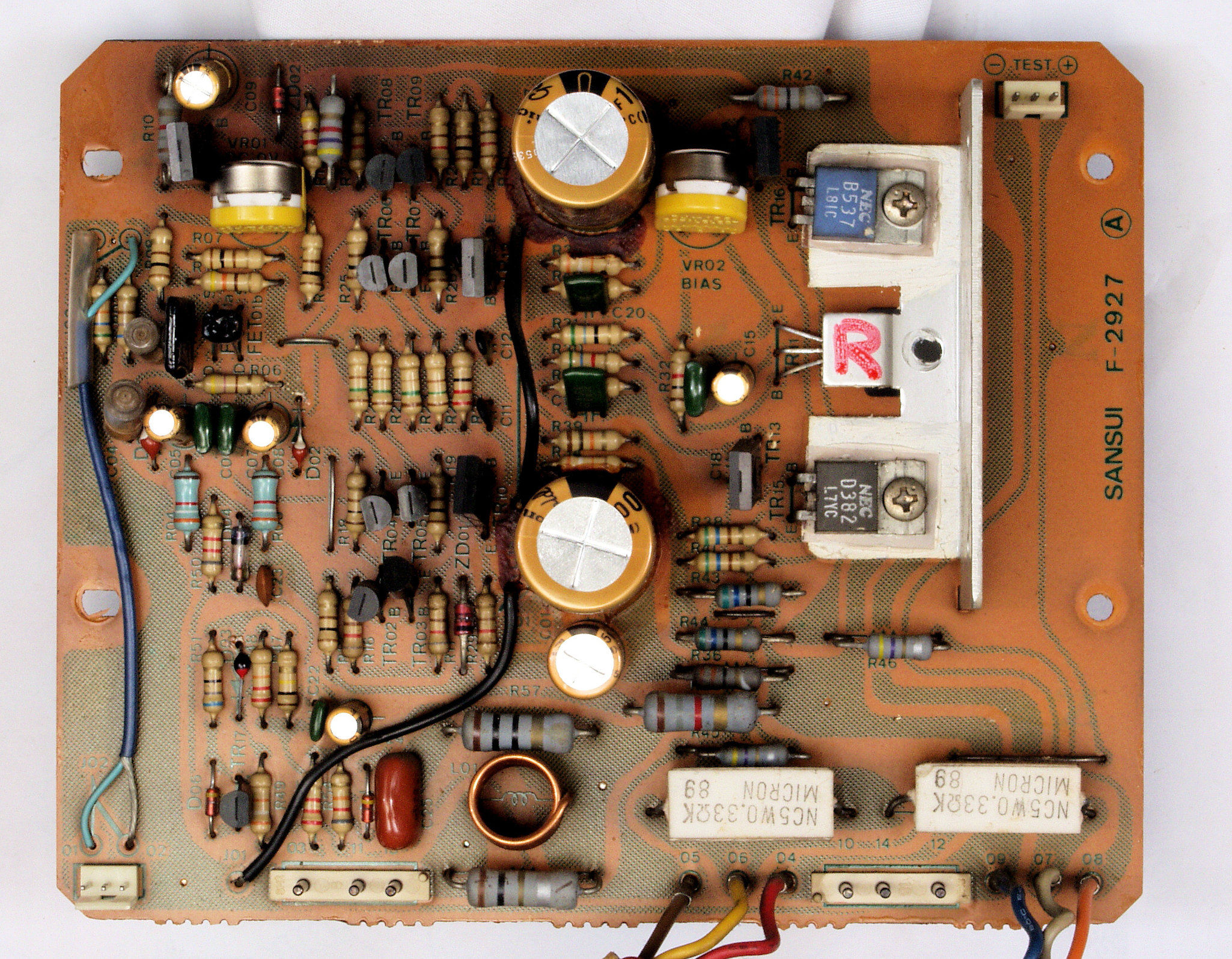

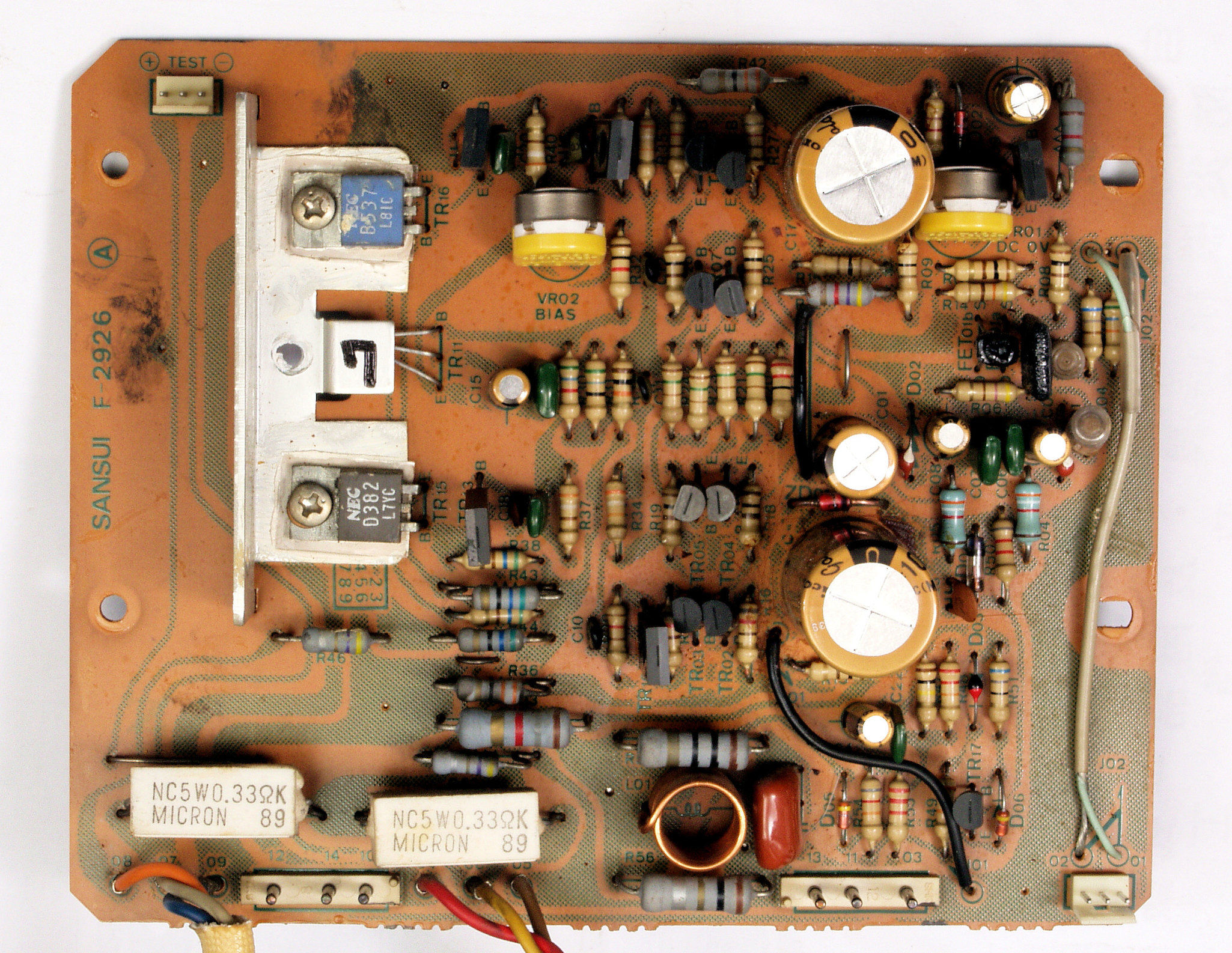

Ｃ．　修理状況 Ｃ−１Ａ．　修理前　Rドライブ基盤

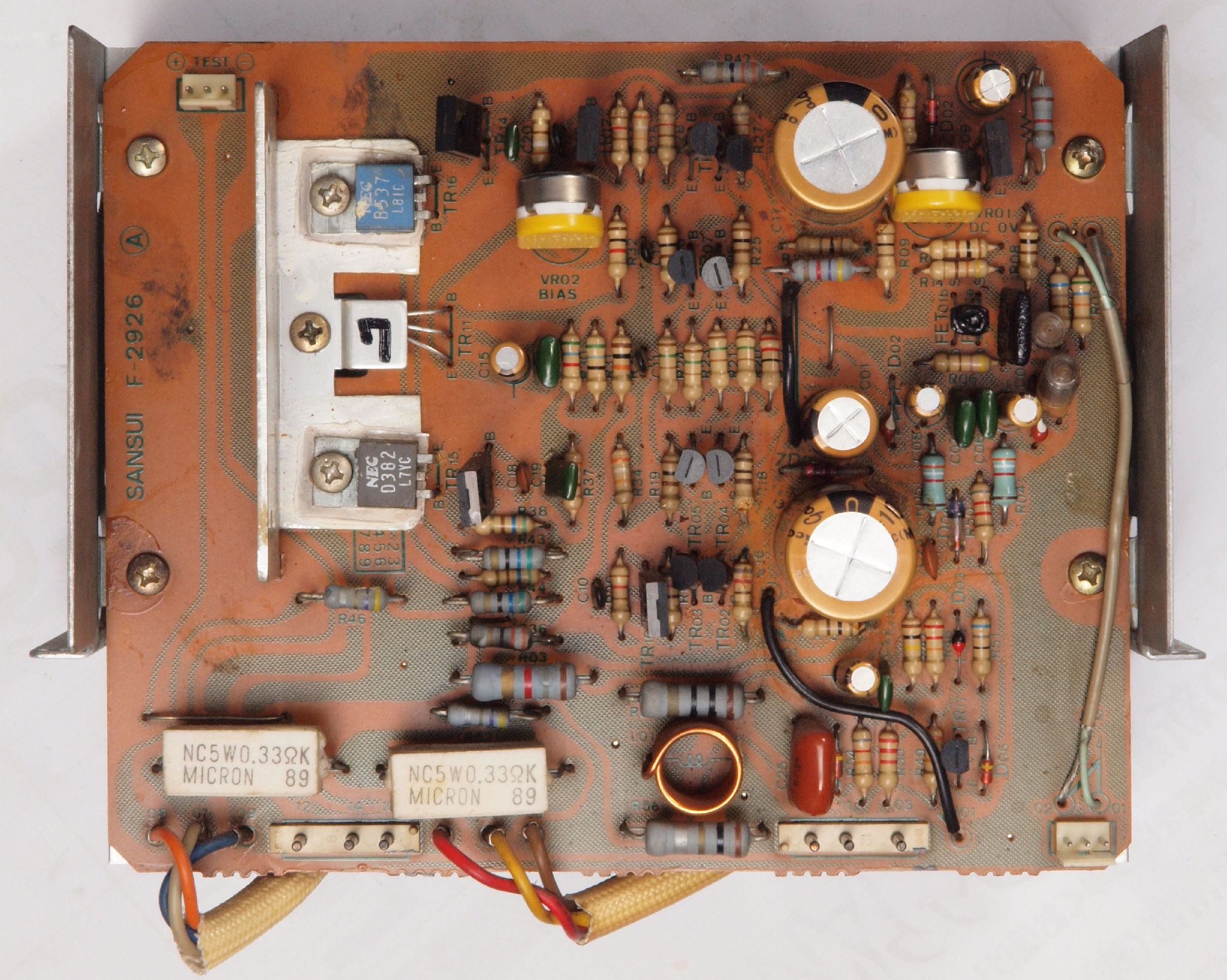

Ｃ−１Ｂ．　修理後　Rドライブ基盤　初段ＦＥＴ、半固定ＶＲ２個、電解コンデンサー８個交換

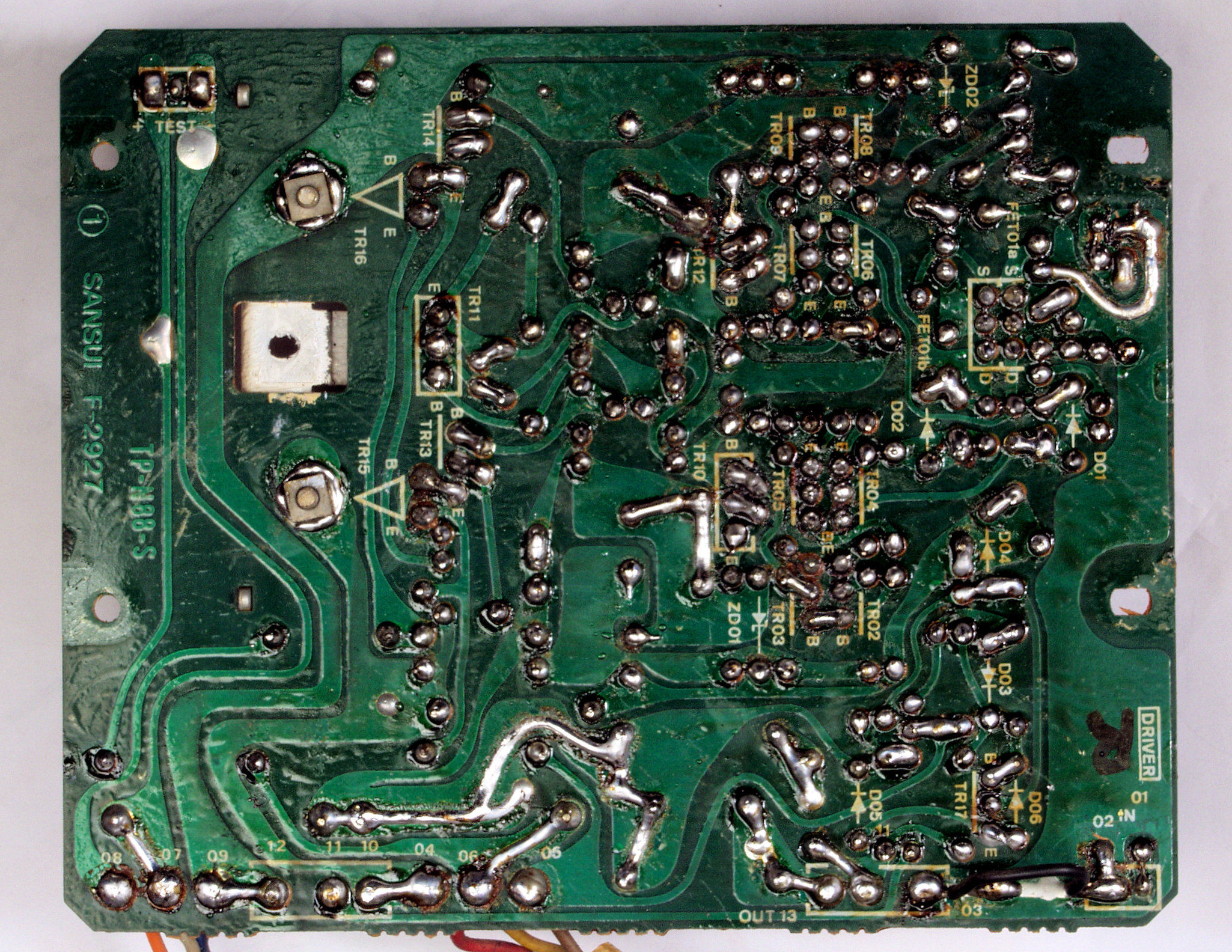

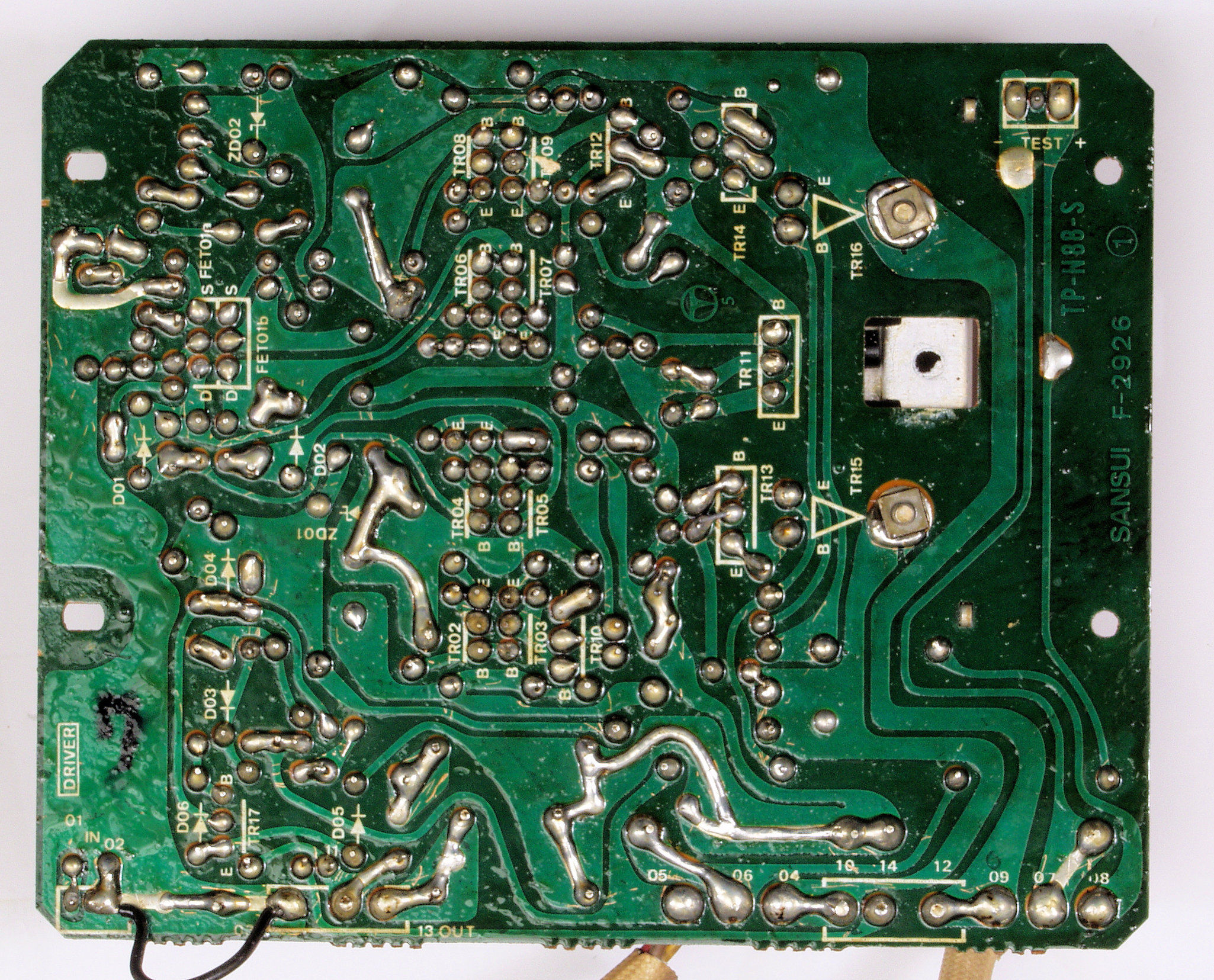

Ｃ−１Ｃ．　修理前　Rドライブ基盤　裏

Ｃ−１Ｄ．　修理（半田補正）後　Rドライブ基盤　裏　全ての半田をやり直す

Ｃ−１Ｅ．　修理前　Ｌドライブ基盤

Ｃ−１Ｆ．　修理後　Ｌドライブ基盤　初段ＦＥＴ、半固定ＶＲ２個、電解コンデンサー８個交換

Ｃ−１Ｇ．　修理前　Ｌドライブ基盤　裏

Ｃ−１Ｈ．　修理（半田補正）後　Ｌドライブ基盤　裏　全ての半田をやり直す

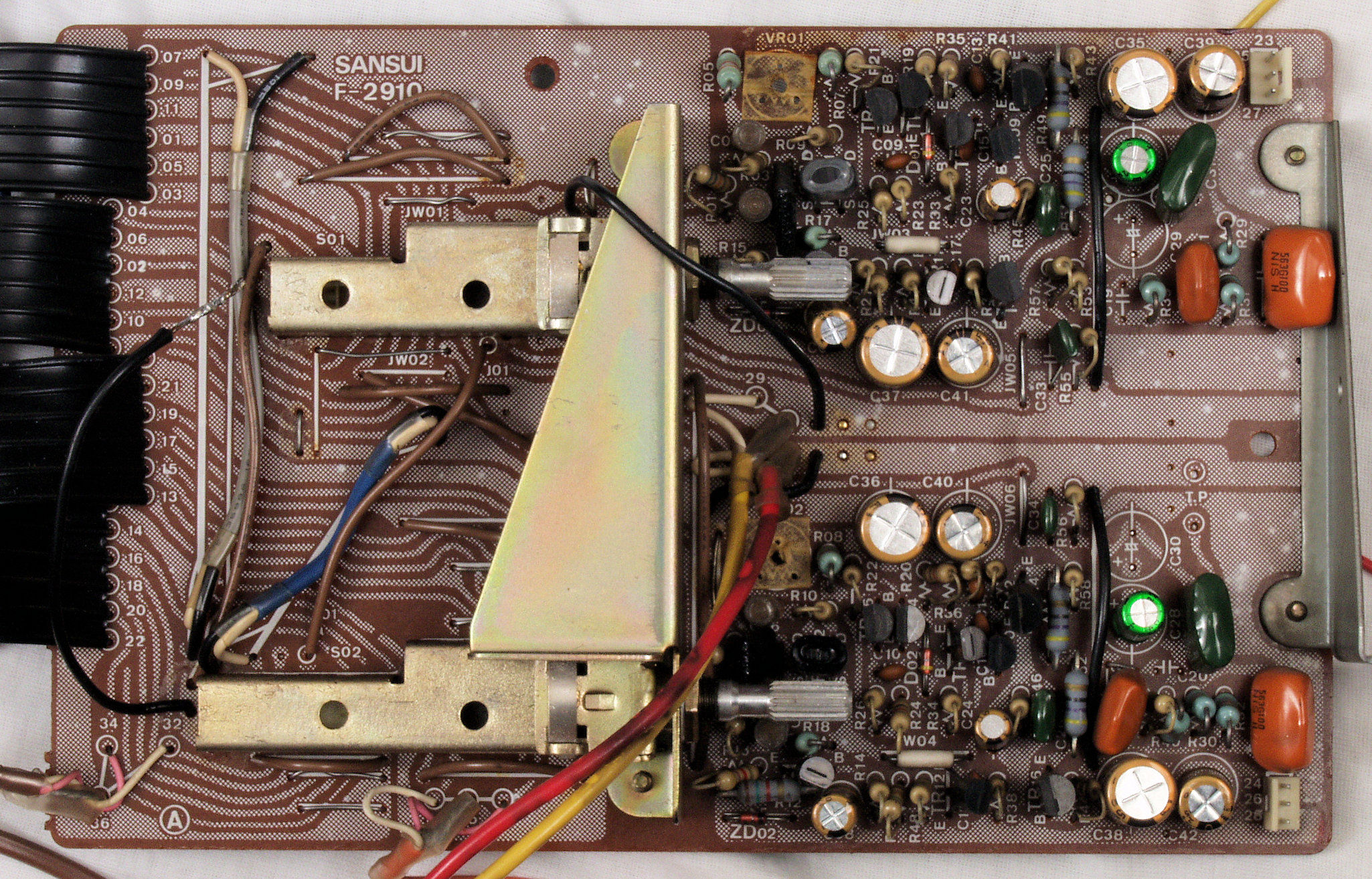

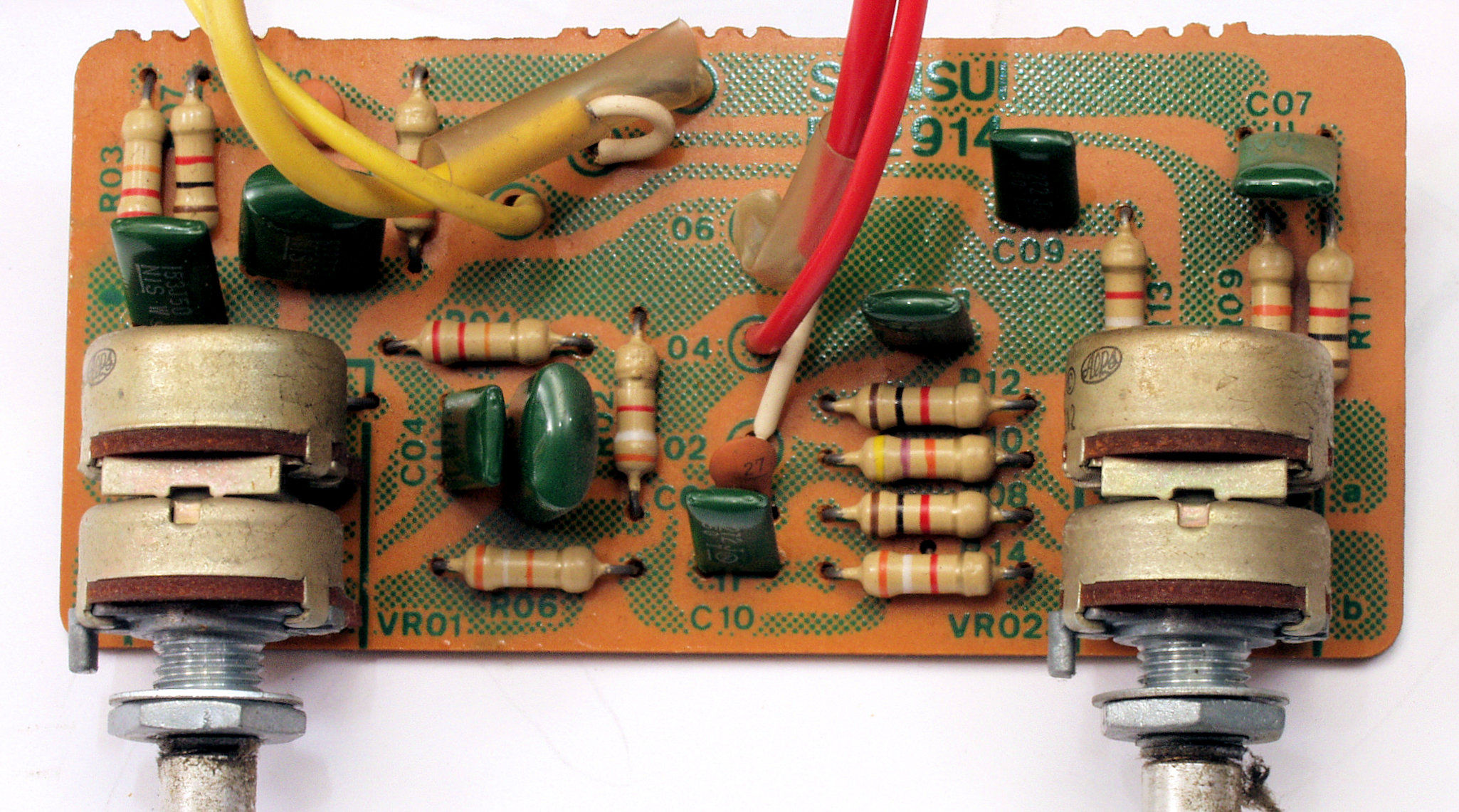

Ｃ−２Ａ．　修理前　コントロ−ルＡＭＰ基盤

Ｃ−２Ｂ．　修理後　コントロ−ルＡＭＰ基盤　初段ＦＥＴ２個、半固定ＶＲ２個、電解コンデンサー１２個交換 　　　　　　　　　　　高価なBPに変更したので「２個→１個」が４ヶ所あり

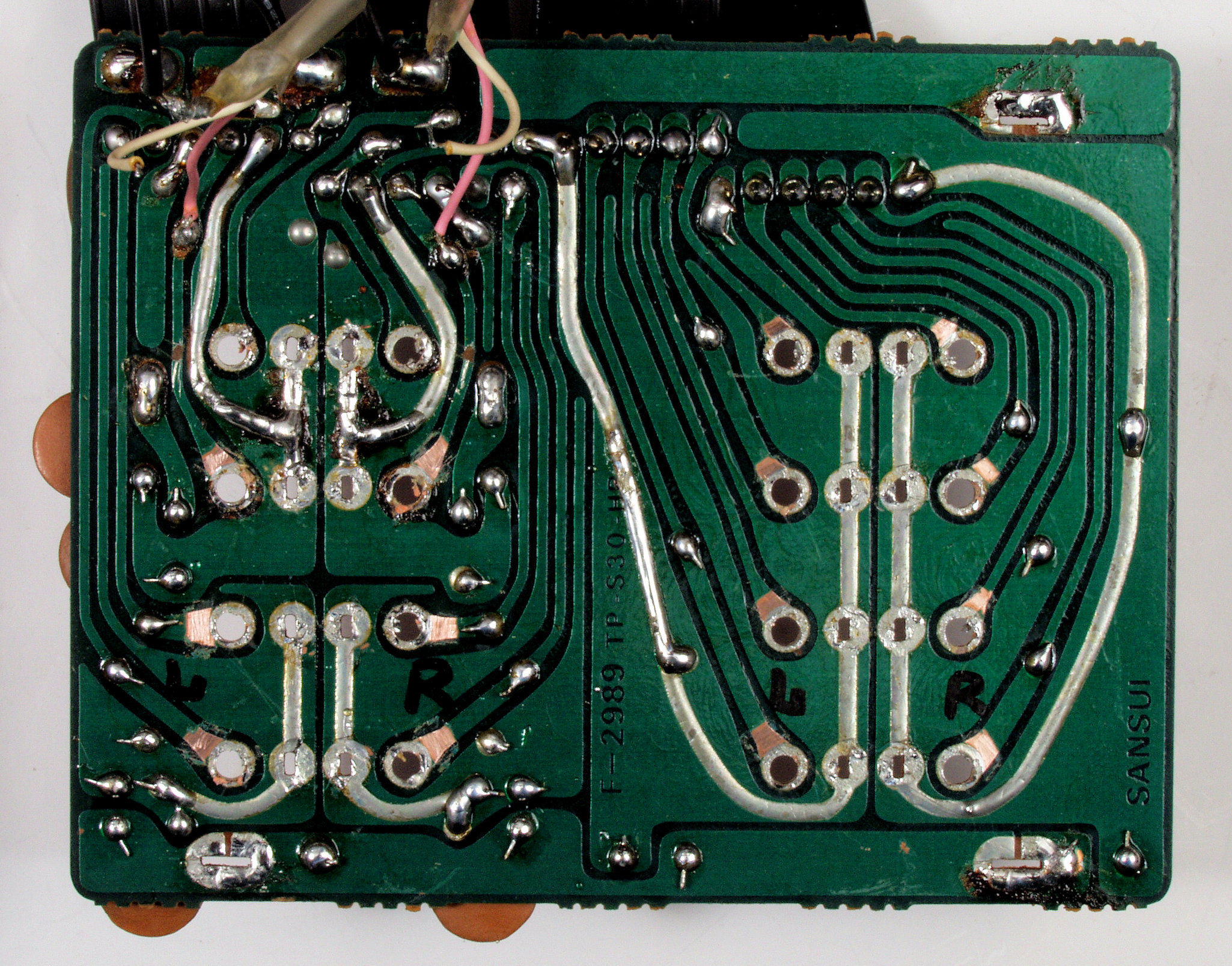

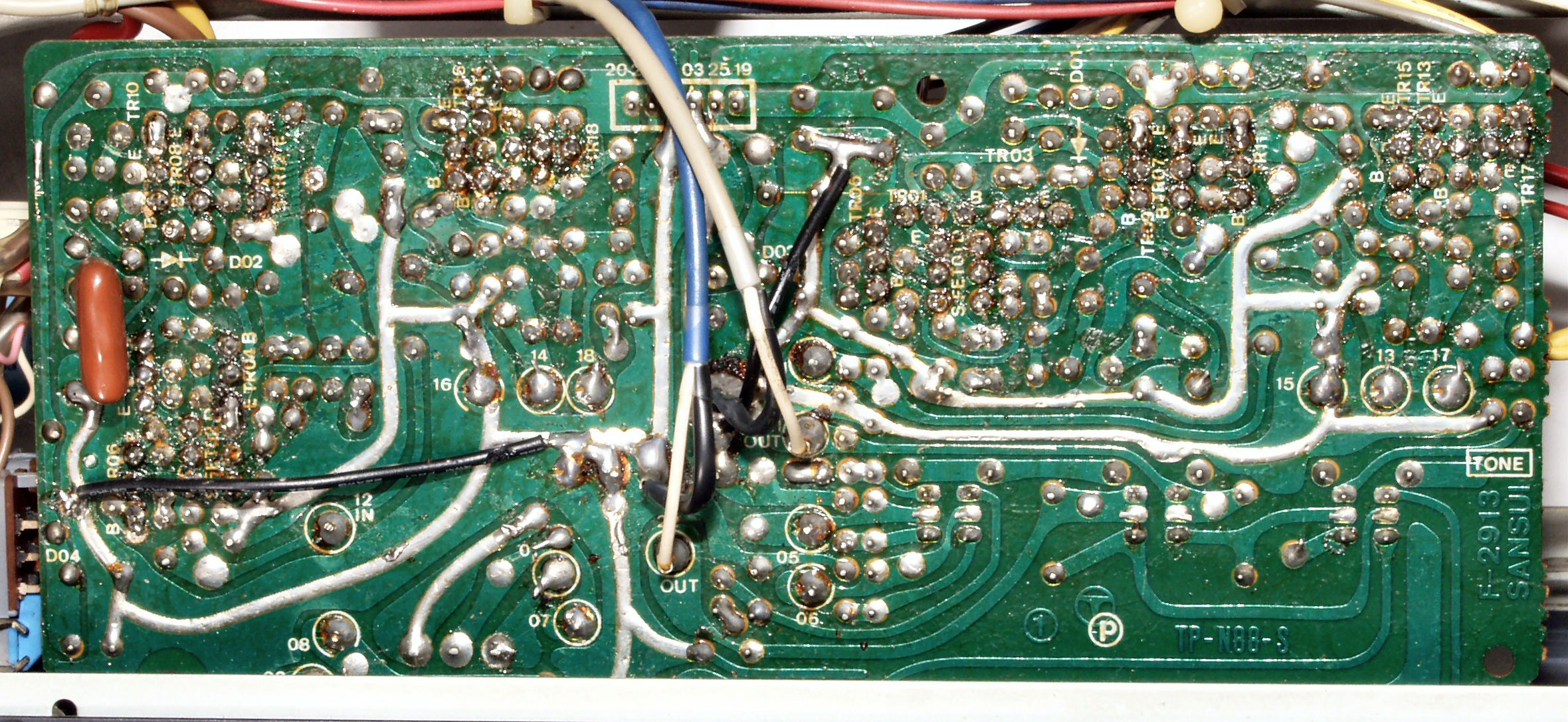

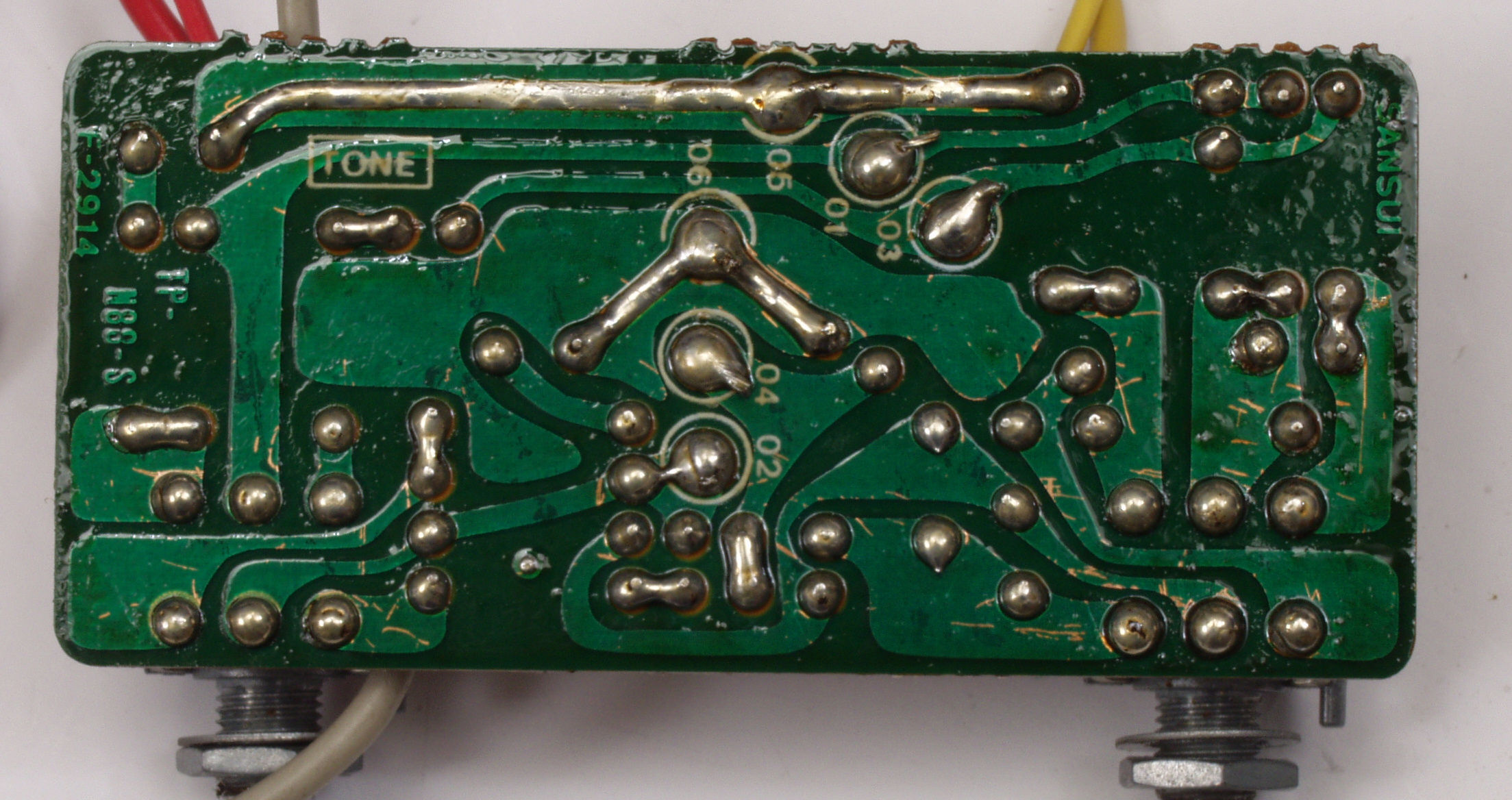

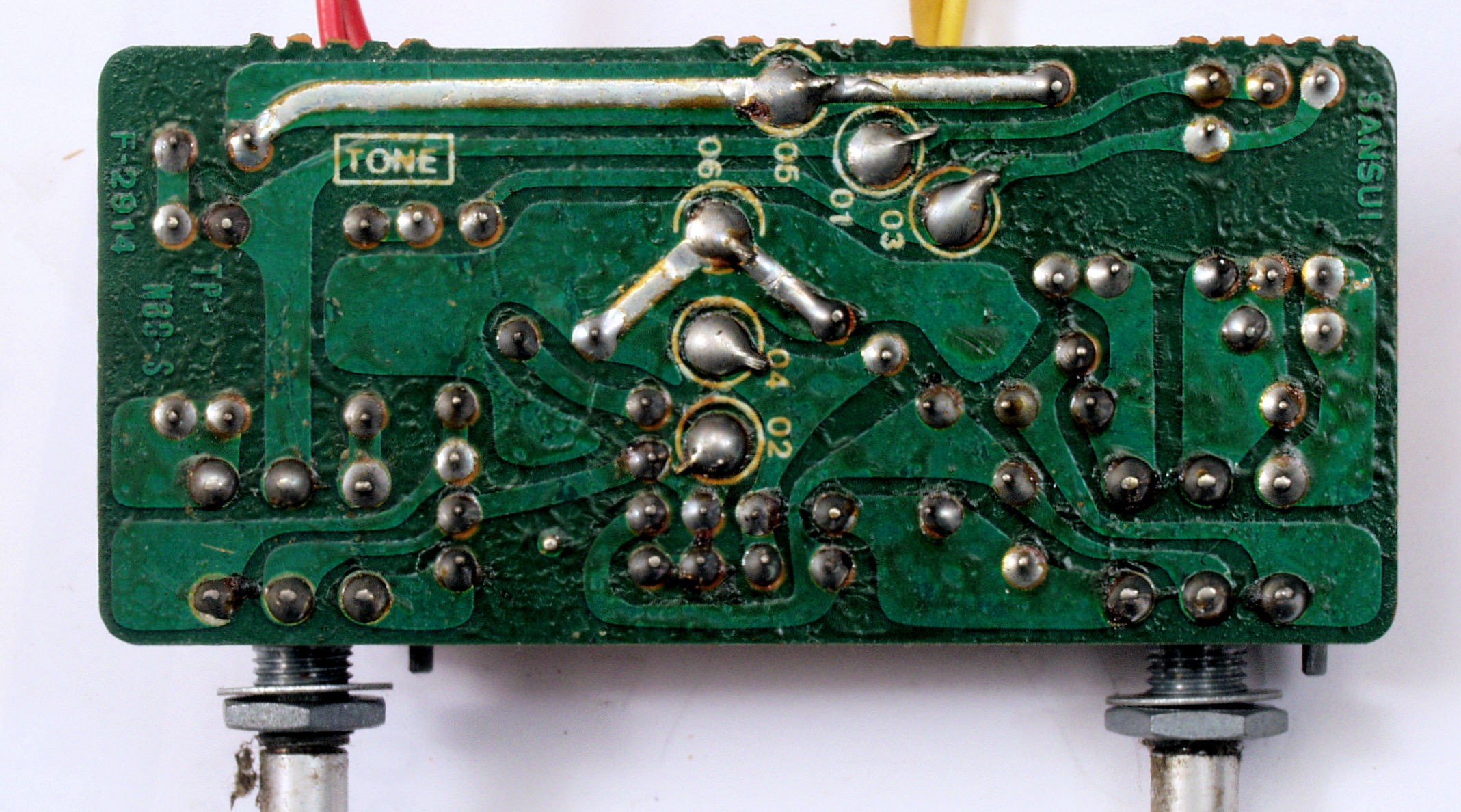

Ｃ−２Ｃ．　修理前　コントロ−ルＡＭＰ基盤　裏

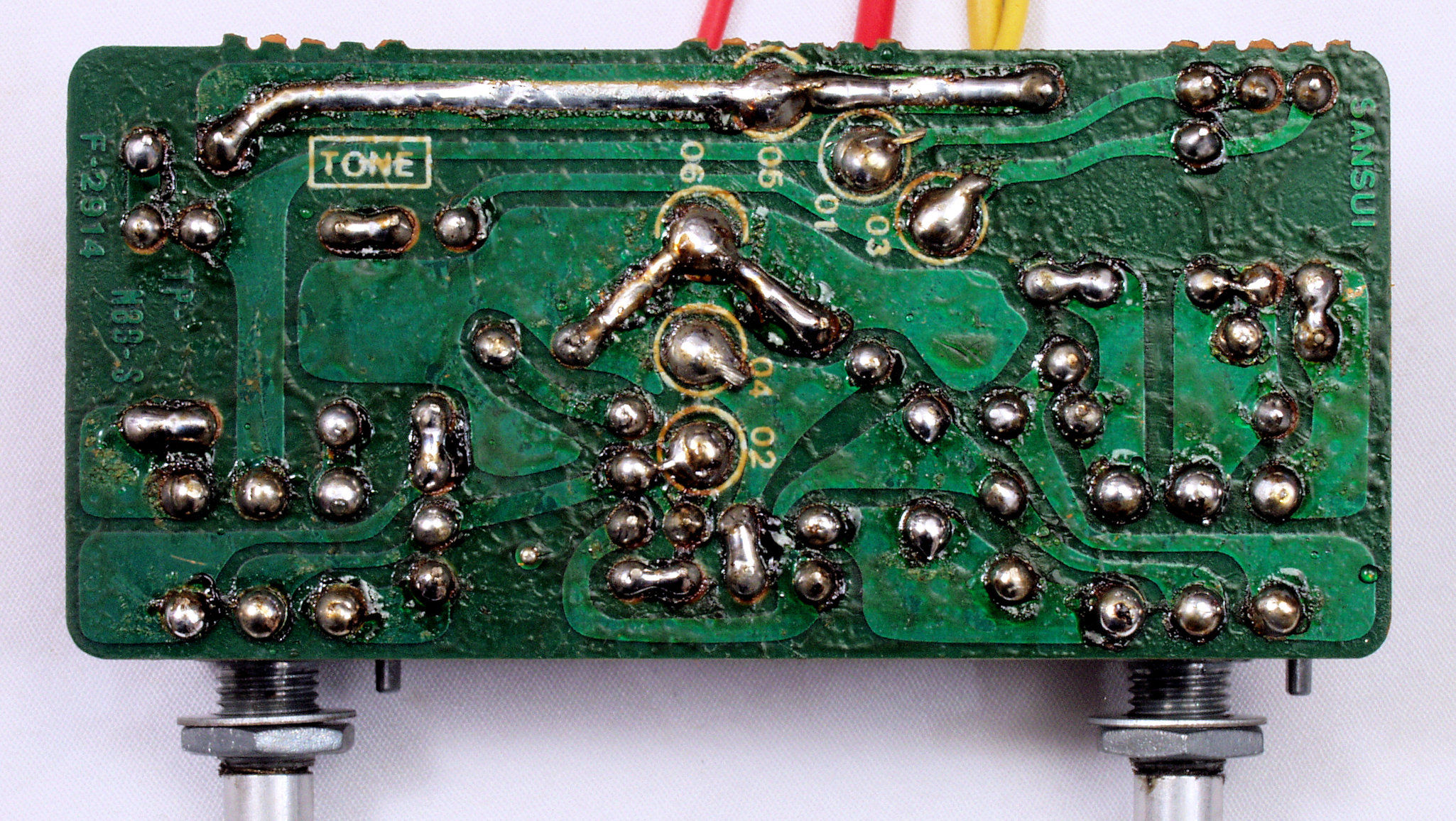

Ｃ−２Ｄ．　修理（半田補正）後　コントロ−ルＡＭＰ基盤　裏　　全ての半田をやり直す

Ｃ−３Ａ．　修理前　ＥＱ−ＡＭＰ基盤

Ｃ−３Ｂ．　修理後　ＥＱ−ＡＭＰ基盤　初段ＦＥＴ　電解コンデンサー交換

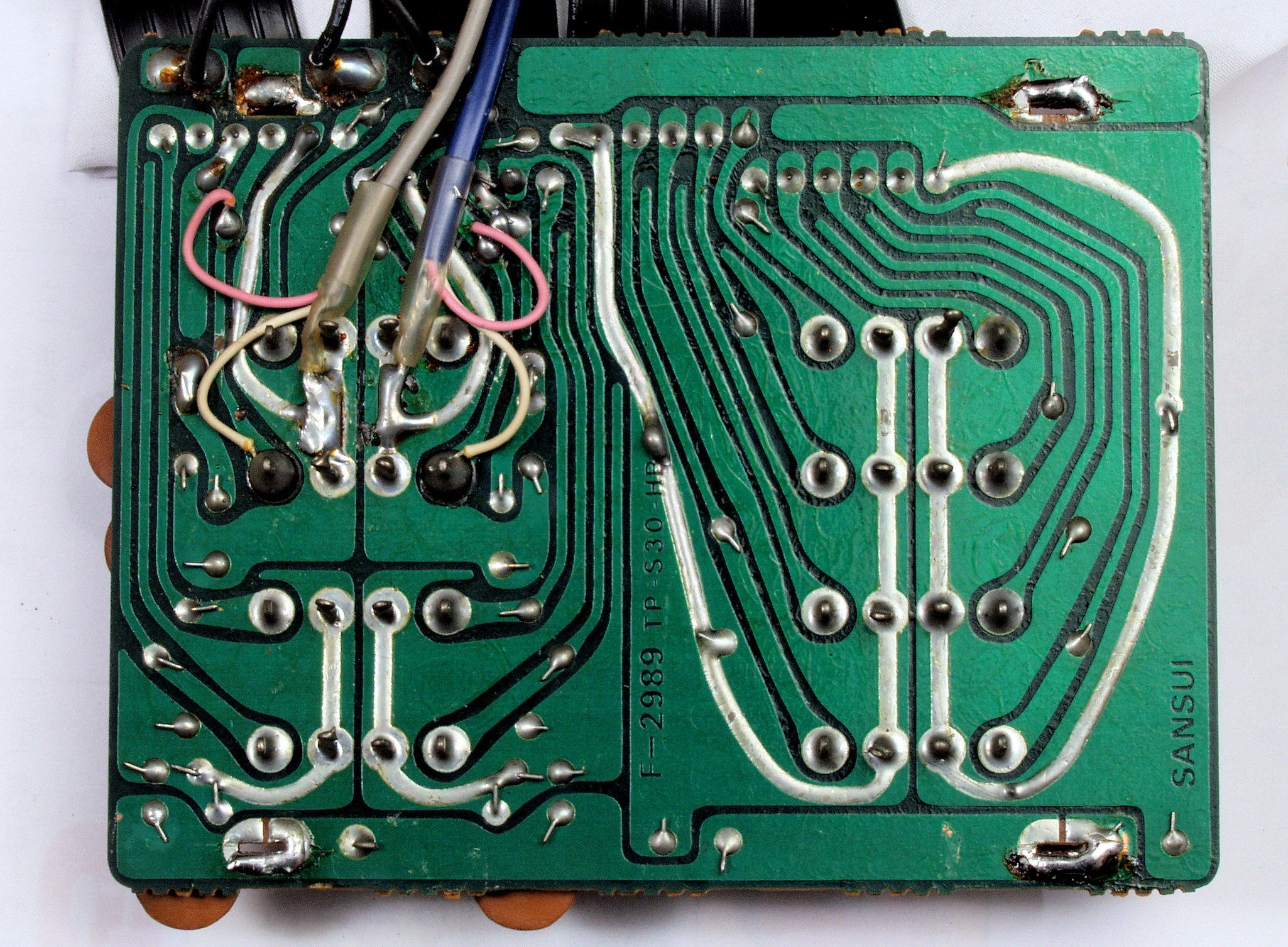

Ｃ−３Ｃ．　修理前　ＥＱ−ＡＭＰ基盤裏

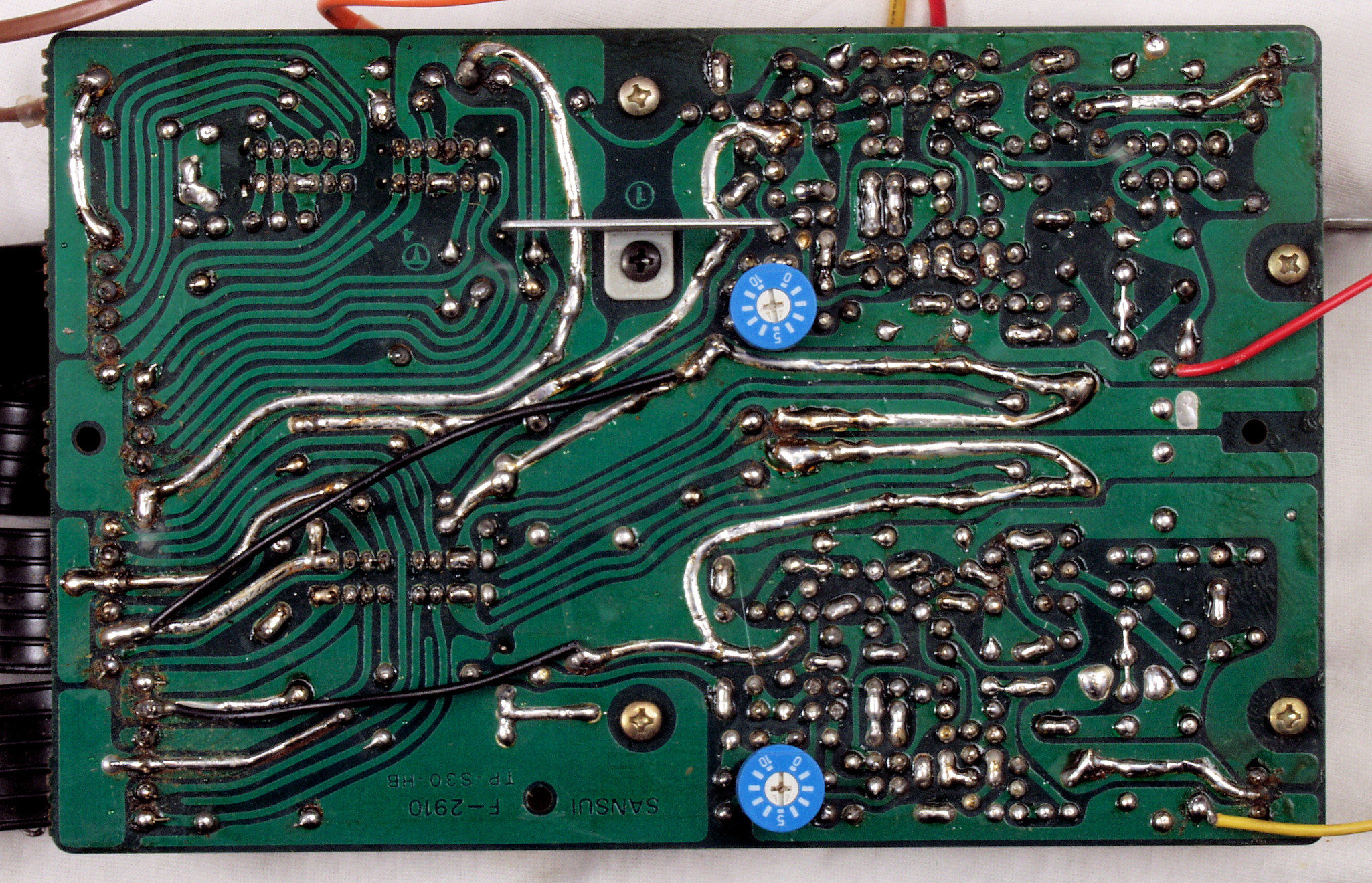

Ｃ−３Ｄ．　修理後　ＥＱ−ＡＭＰ基盤裏　全ての半田をやり直す

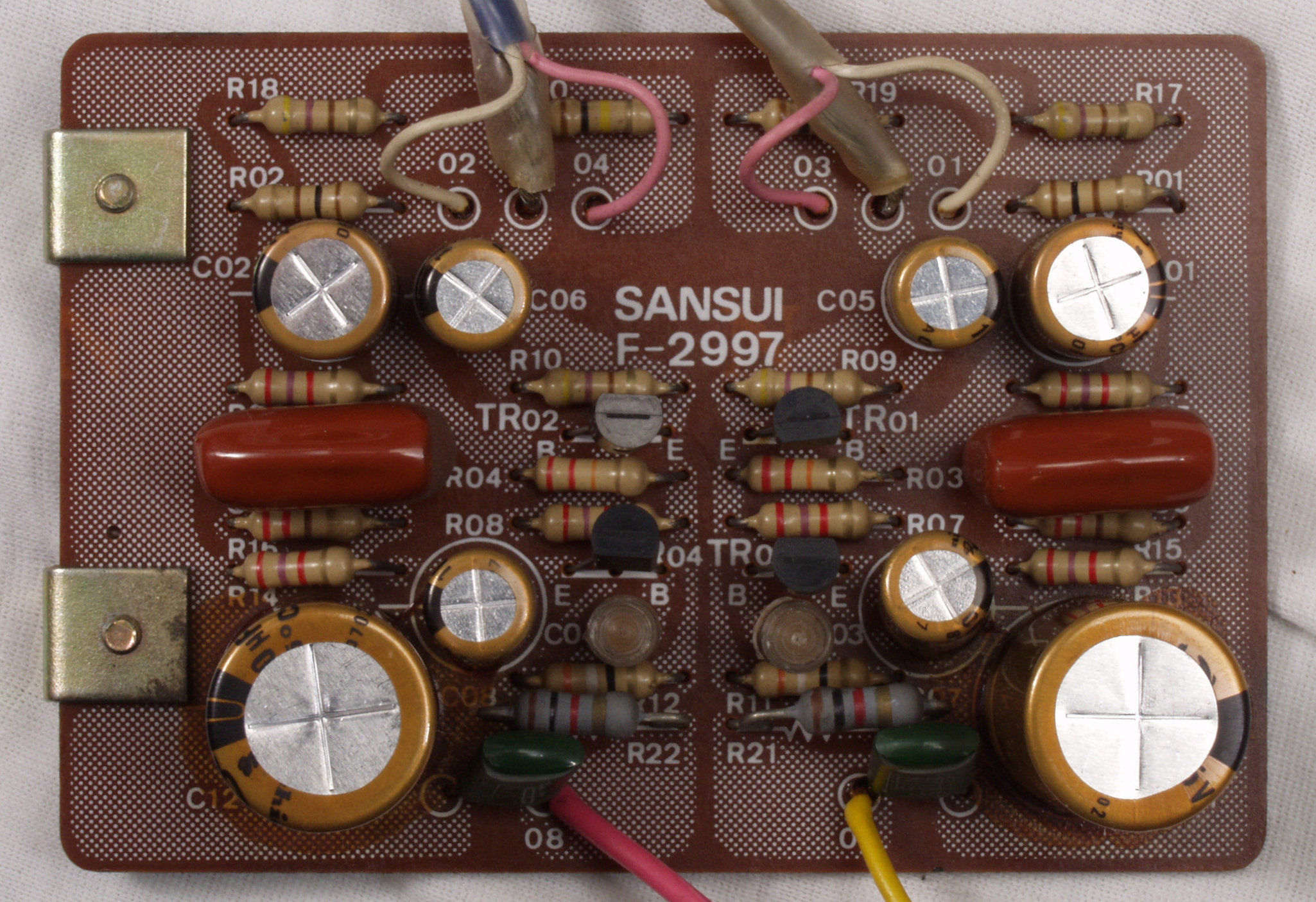

Ｃ−４Ａ．　修理前　ＭＣ−ＡＭＰ基盤

Ｃ−４Ｂ．　修理後　ＭＣ−ＡＭＰ基盤　初段ＴＲ　電解コンデンサー交換

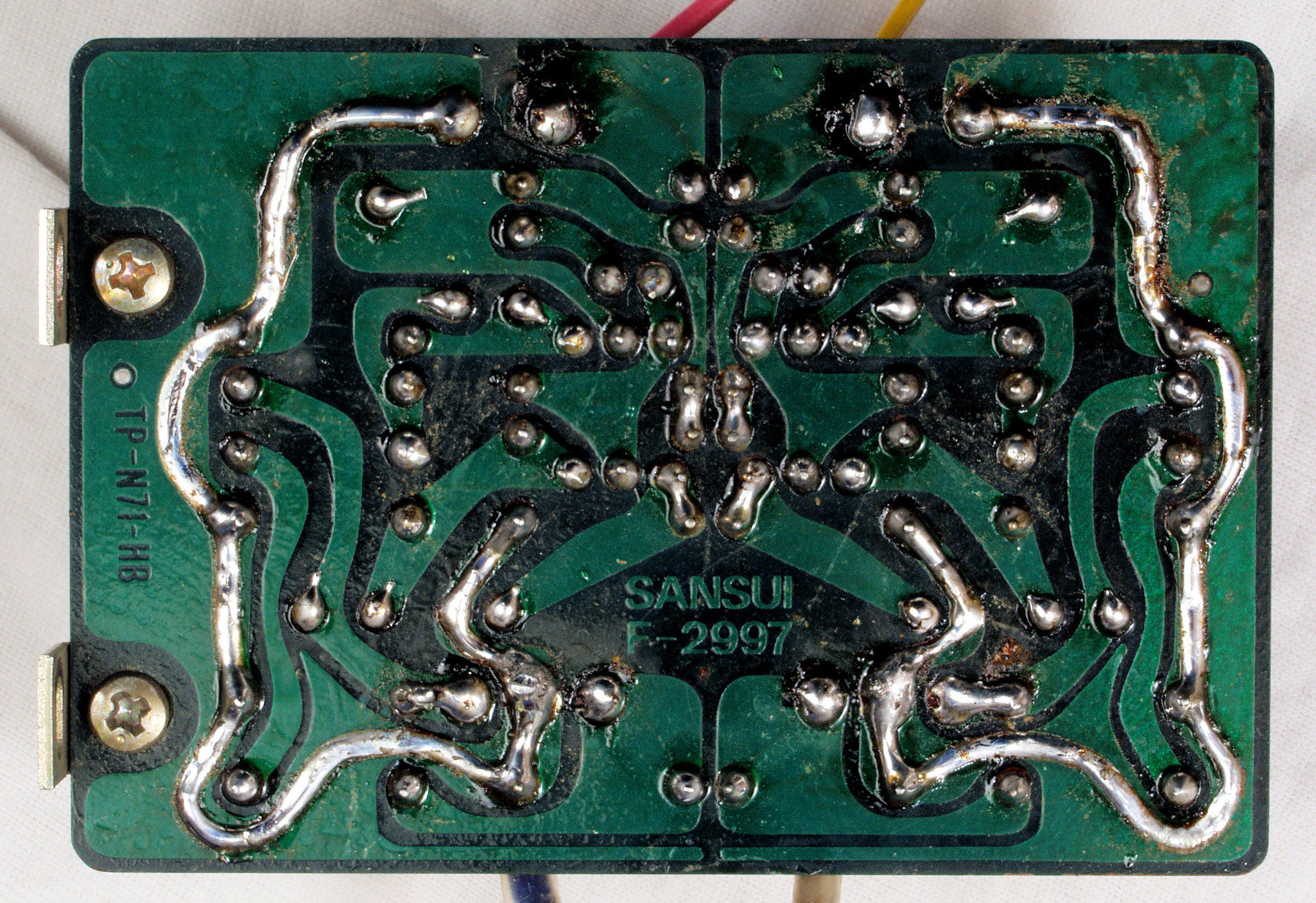

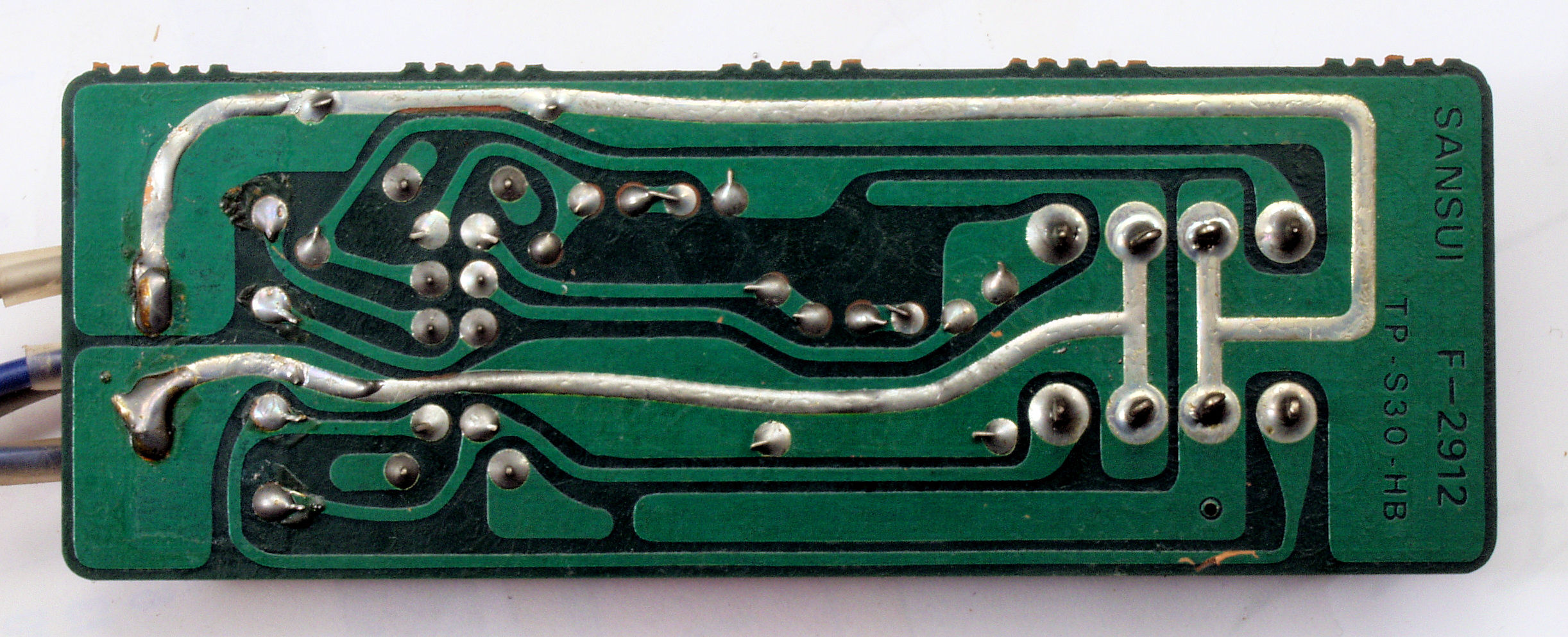

Ｃ−４Ｃ．　修理前　ＭＣ−ＡＭＰ基盤　裏

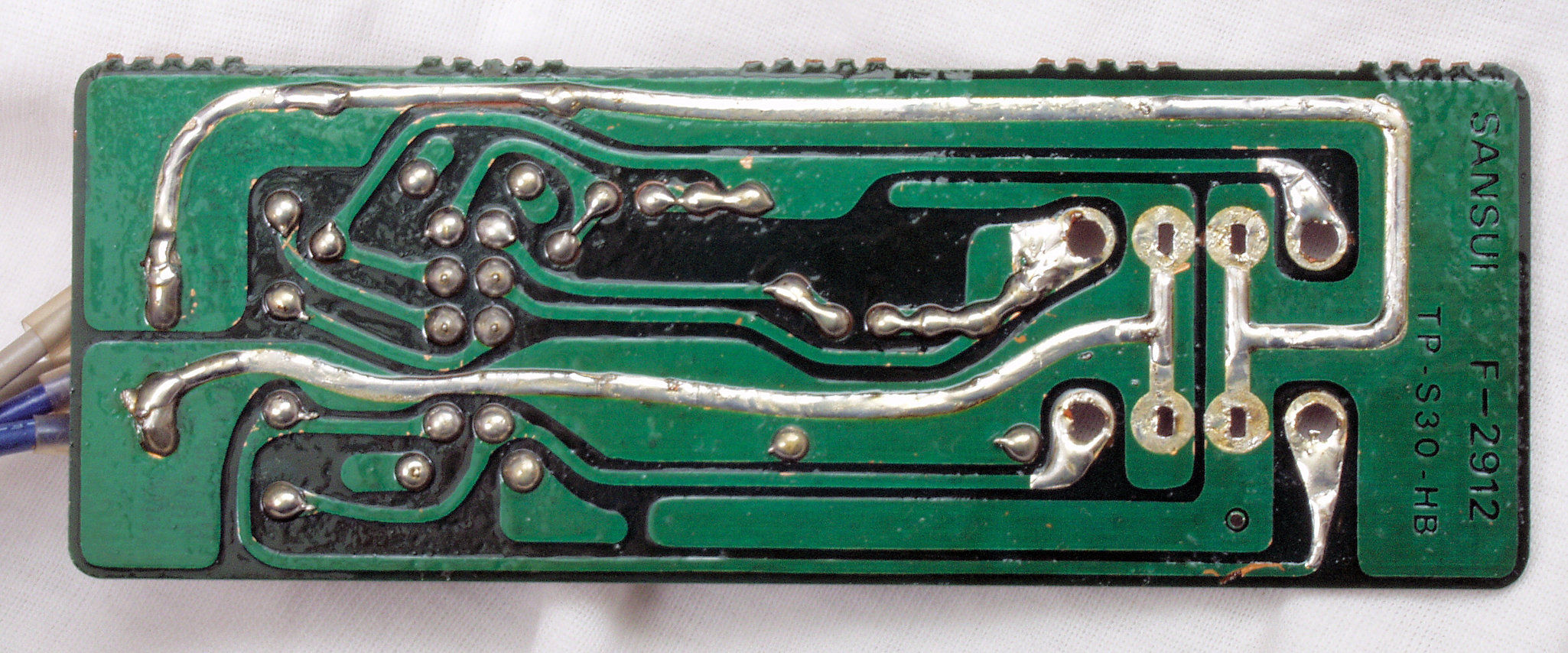

Ｃ−４Ｄ．　修理後　ＭＣ−ＡＭＰ基盤　裏　全ての半田をやり直す

Ｃ−５Ａ．　修理前　電源整流＋プロテクト基盤 　　　　　　　　　　　量産品なのでコネクタ−が使用されていないので、引き出すのに大変

Ｃ−５Ｂ．　修理後　電源整流＋プロテクト基盤　電解コンデンサー１８個交換

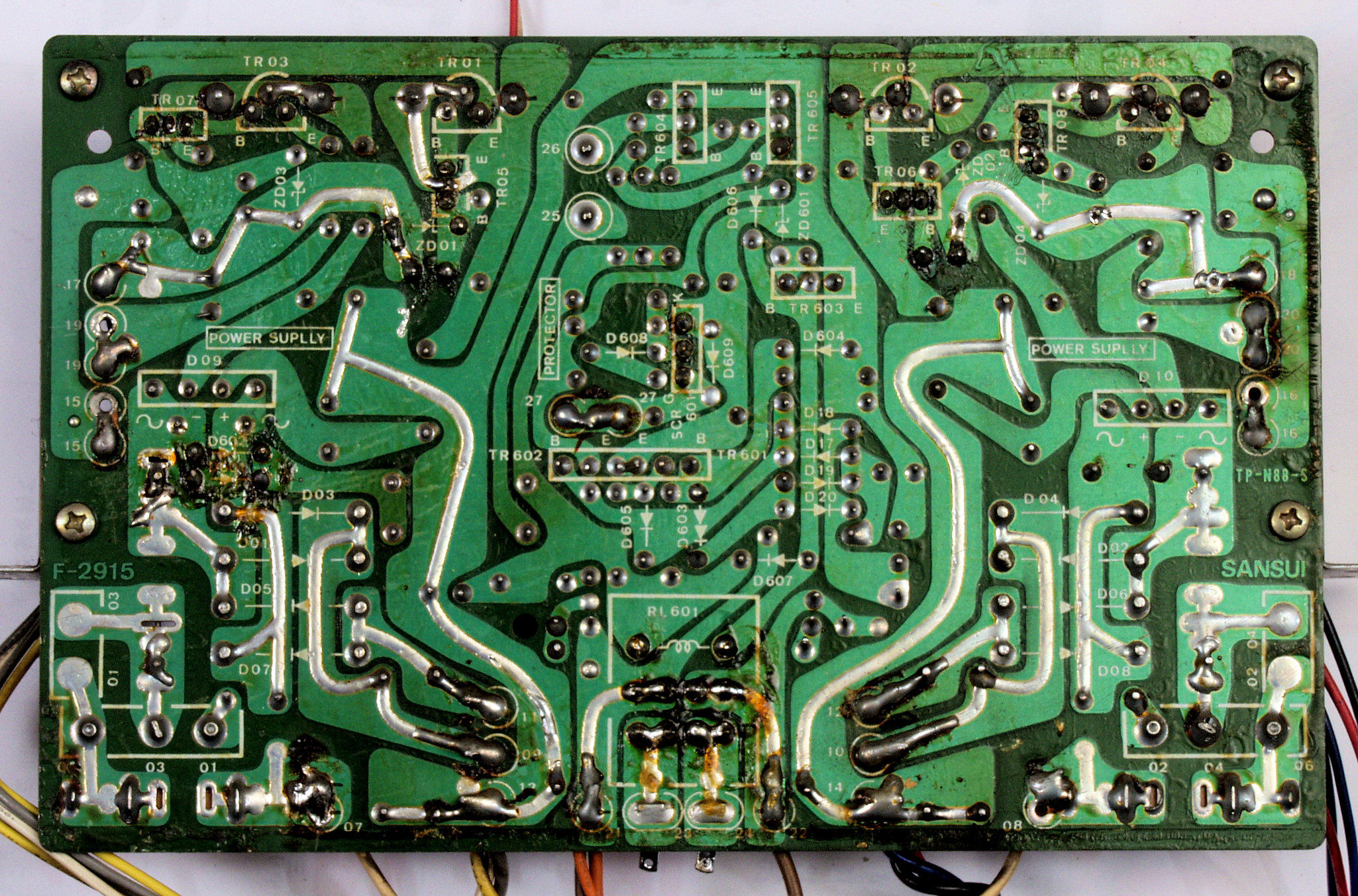

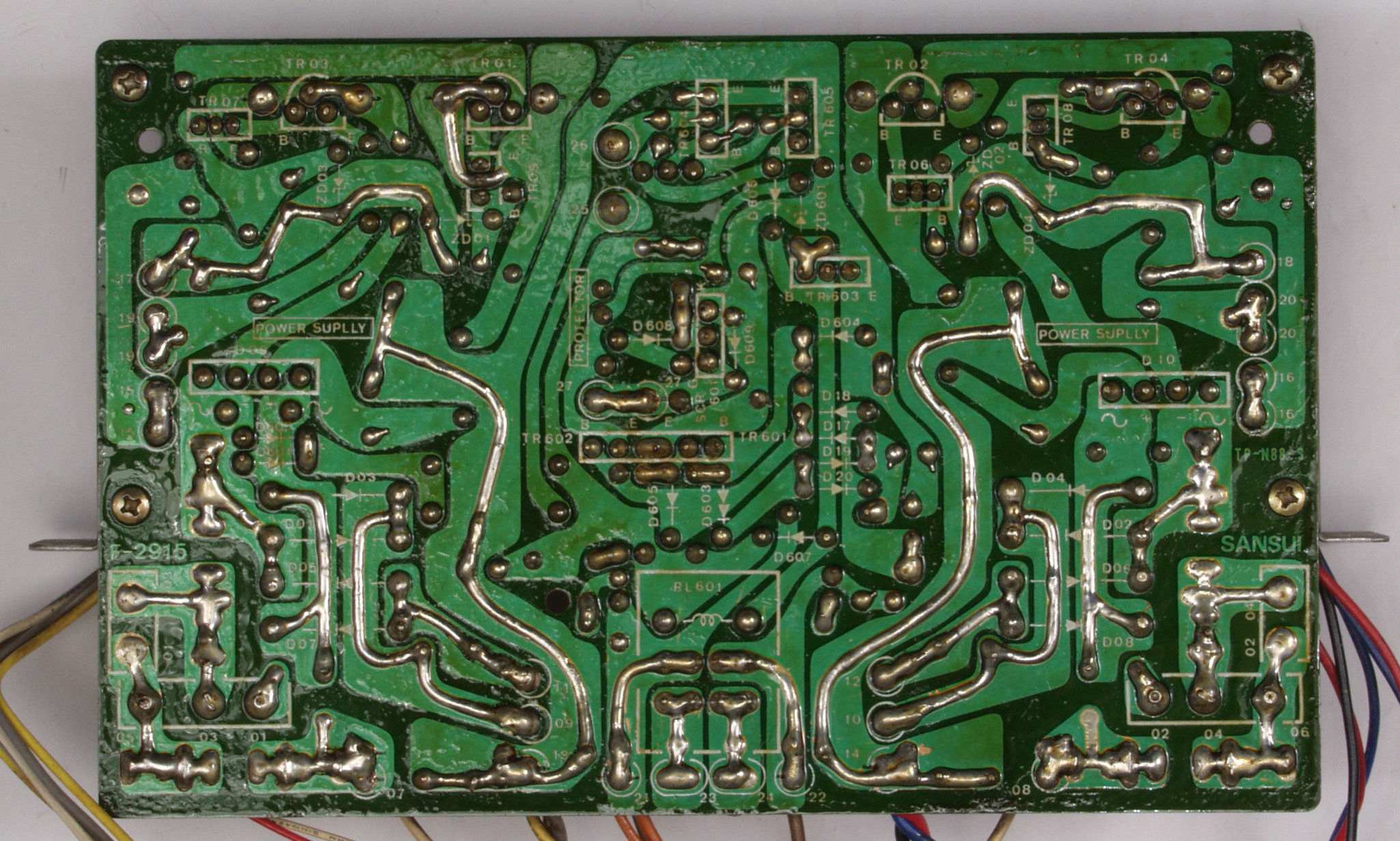

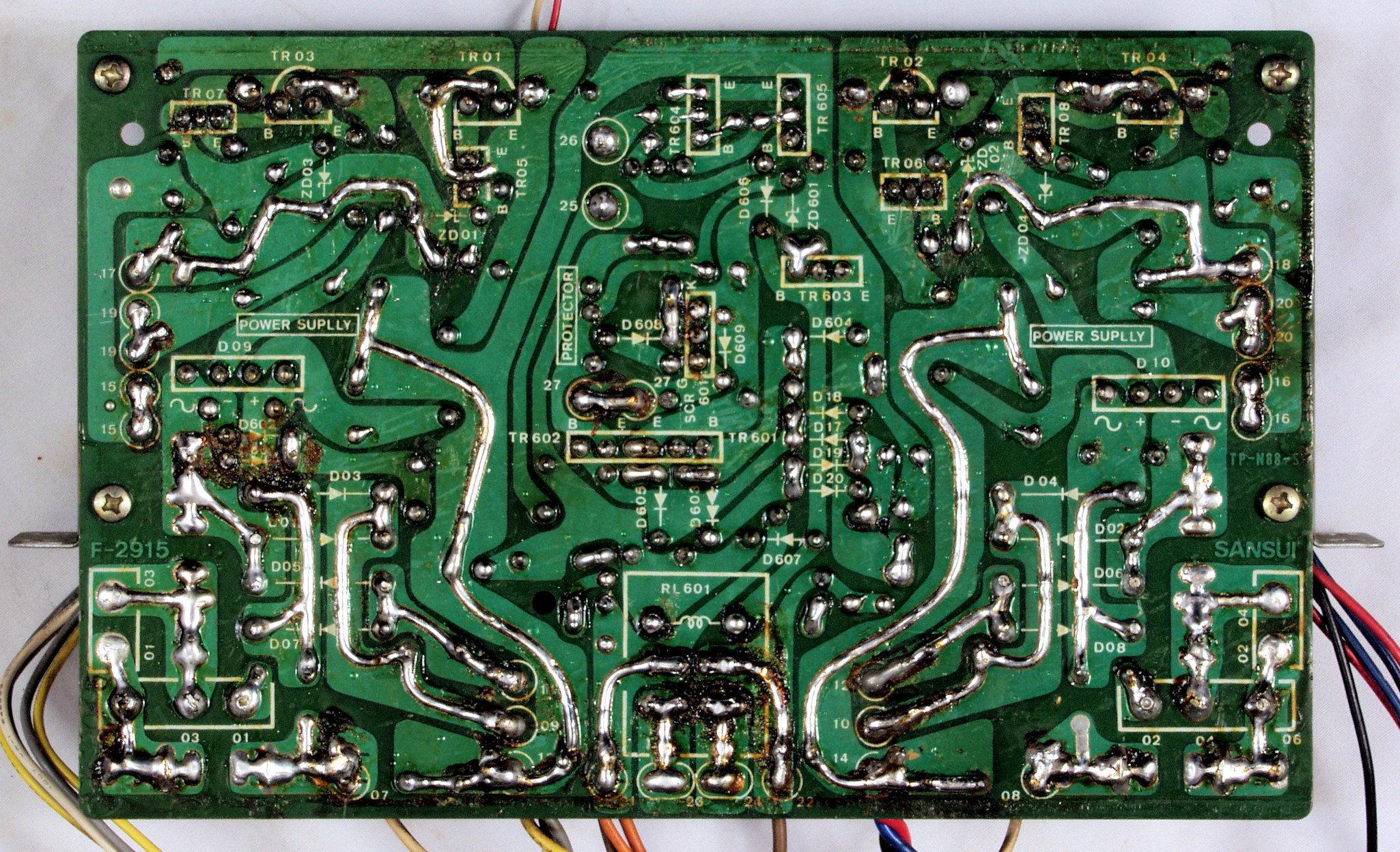

Ｃ−５Ｃ．　修理前　電源整流＋プロテクト基盤　裏

Ｃ−５Ｄ．　修理（半田補正）後　電源整流＋プロテクト基盤　裏

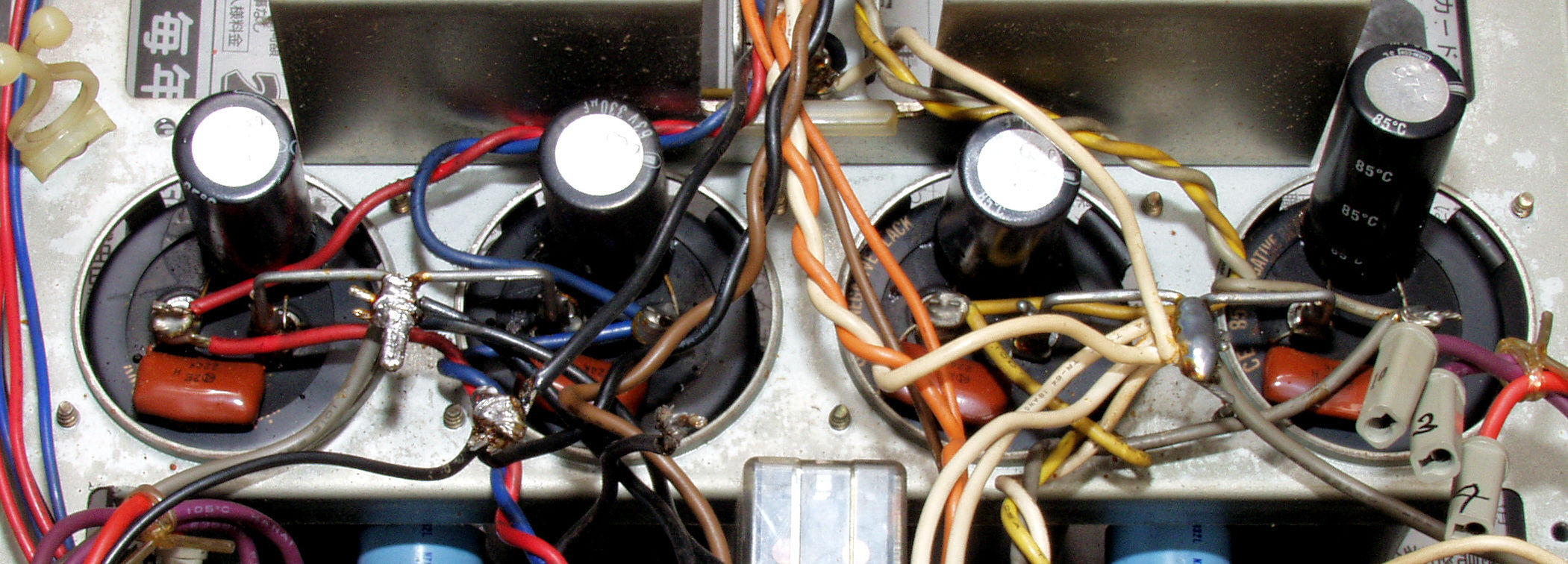

Ｃ−６Ａ．　修理前　補充電解コンデンサー

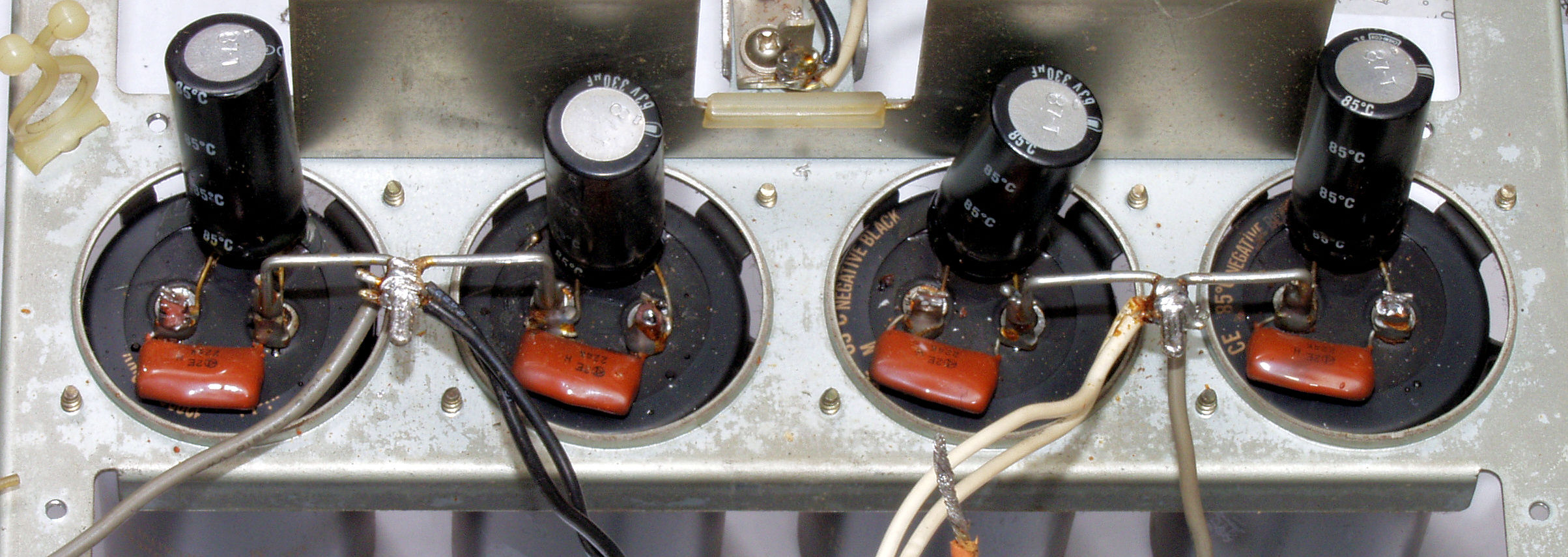

Ｃ−６Ｂ．　修理後　補充電解コンデンサー ４８０μ→６８０μに増量交換

Ｃ−７Ａ．　修理前　ＲＣＡ端子

Ｃ−７Ａ．　修理後　ＲＣＡ端子　高価なBPに変更したので「２個→１個」

Ｃ−７Ａ．　修理（半田補正）後　ＲＣＡ端子　太いケ−ブルを付けるのでRCA端子は十分に半田盛る

Ｃ−６Ａ．　修理前　上から

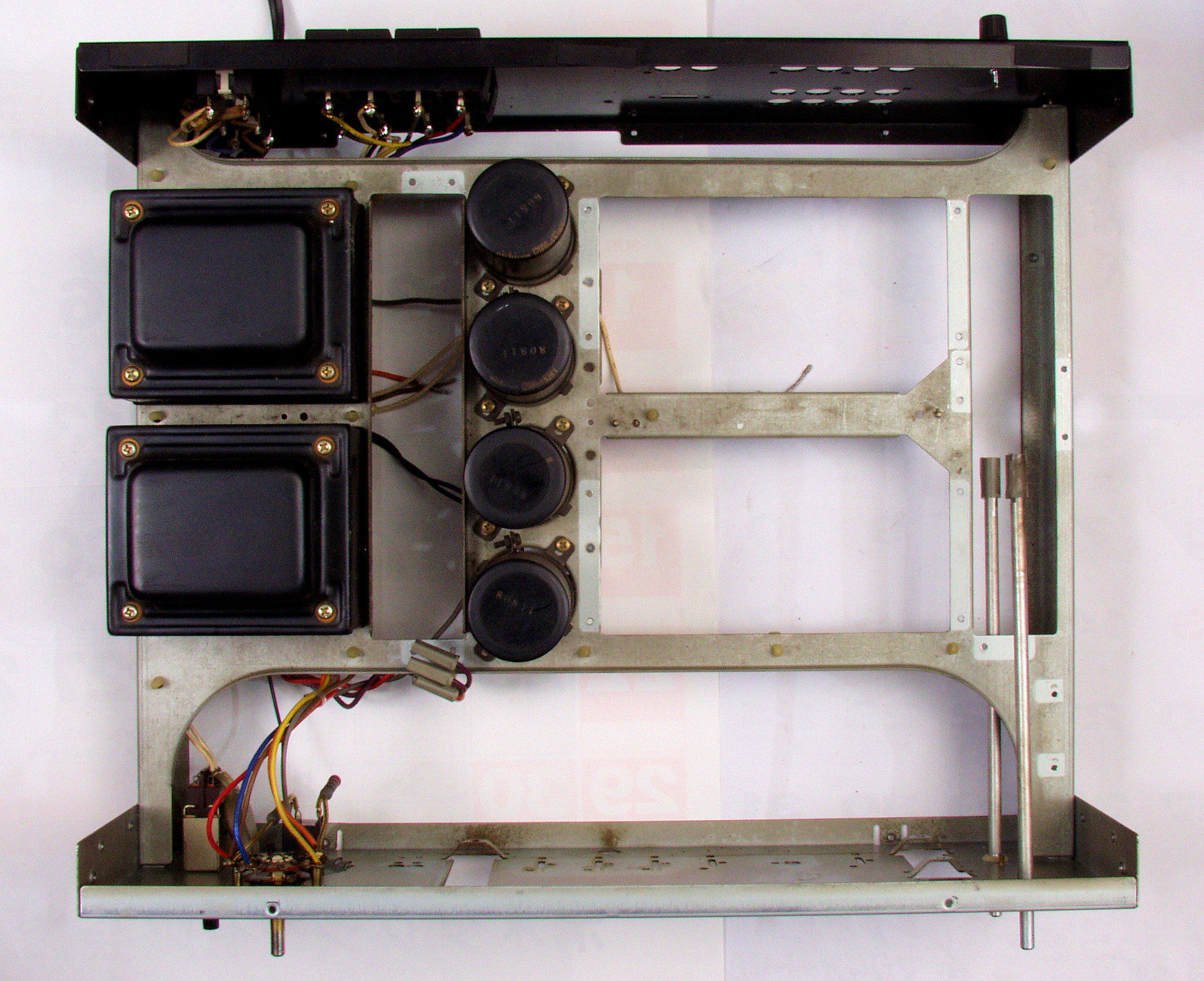

Ｃ−６Ｂ．　修理後　上から

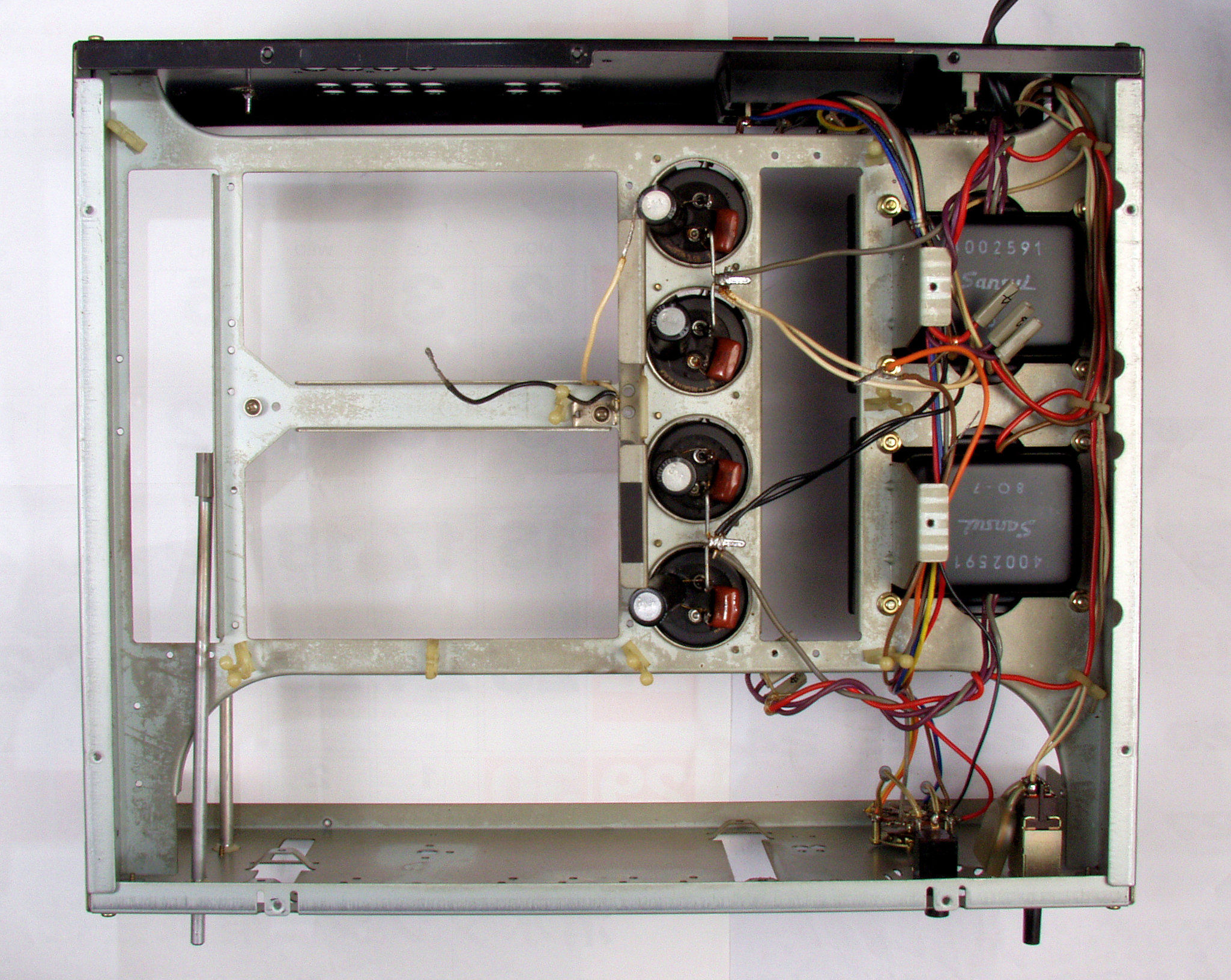

Ｃ−６Ｃ．　修理前　下から

Ｃ−６Ｄ．　修理後　下から

Ｃ−７．　修理後　交換部品

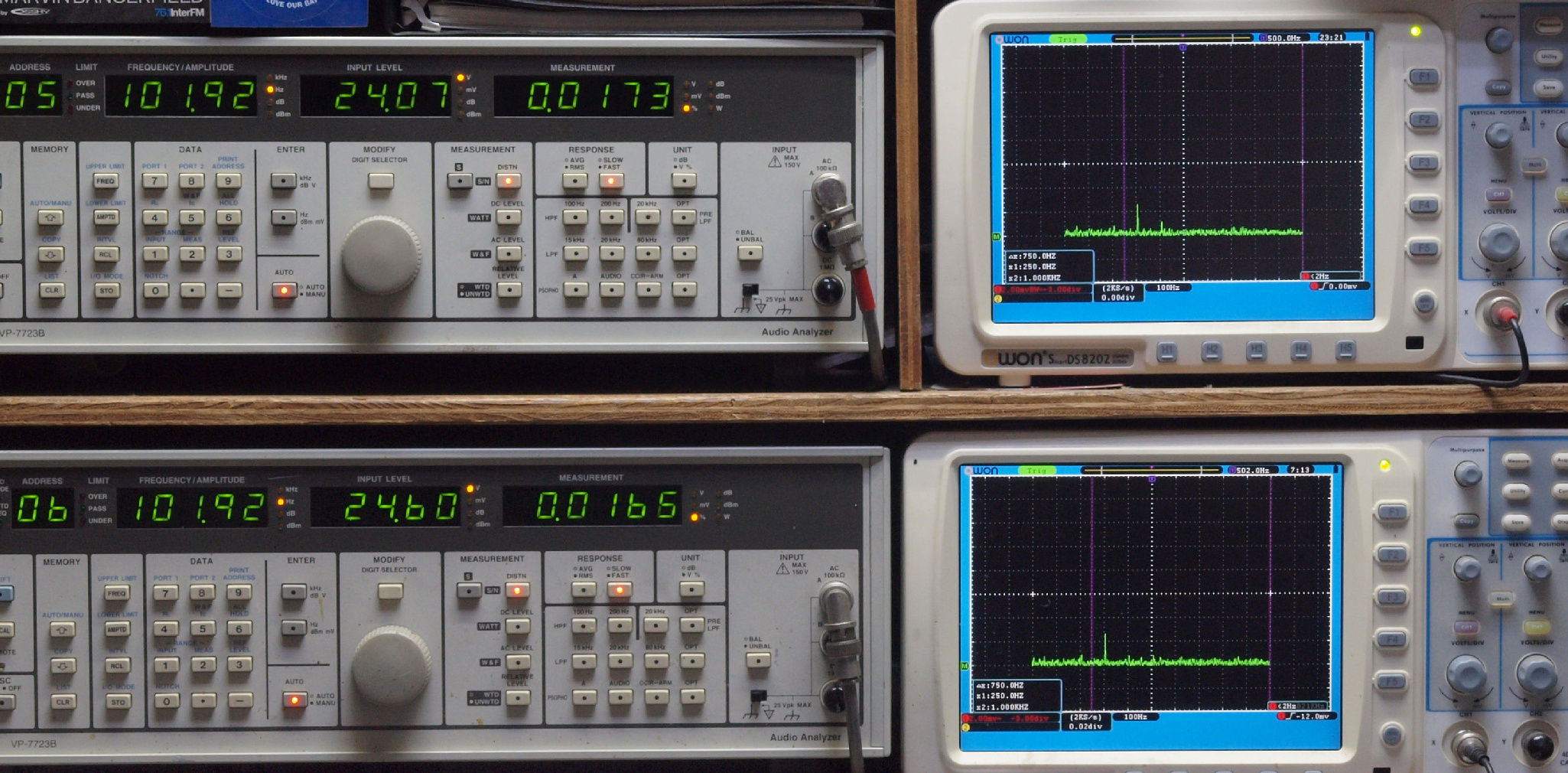

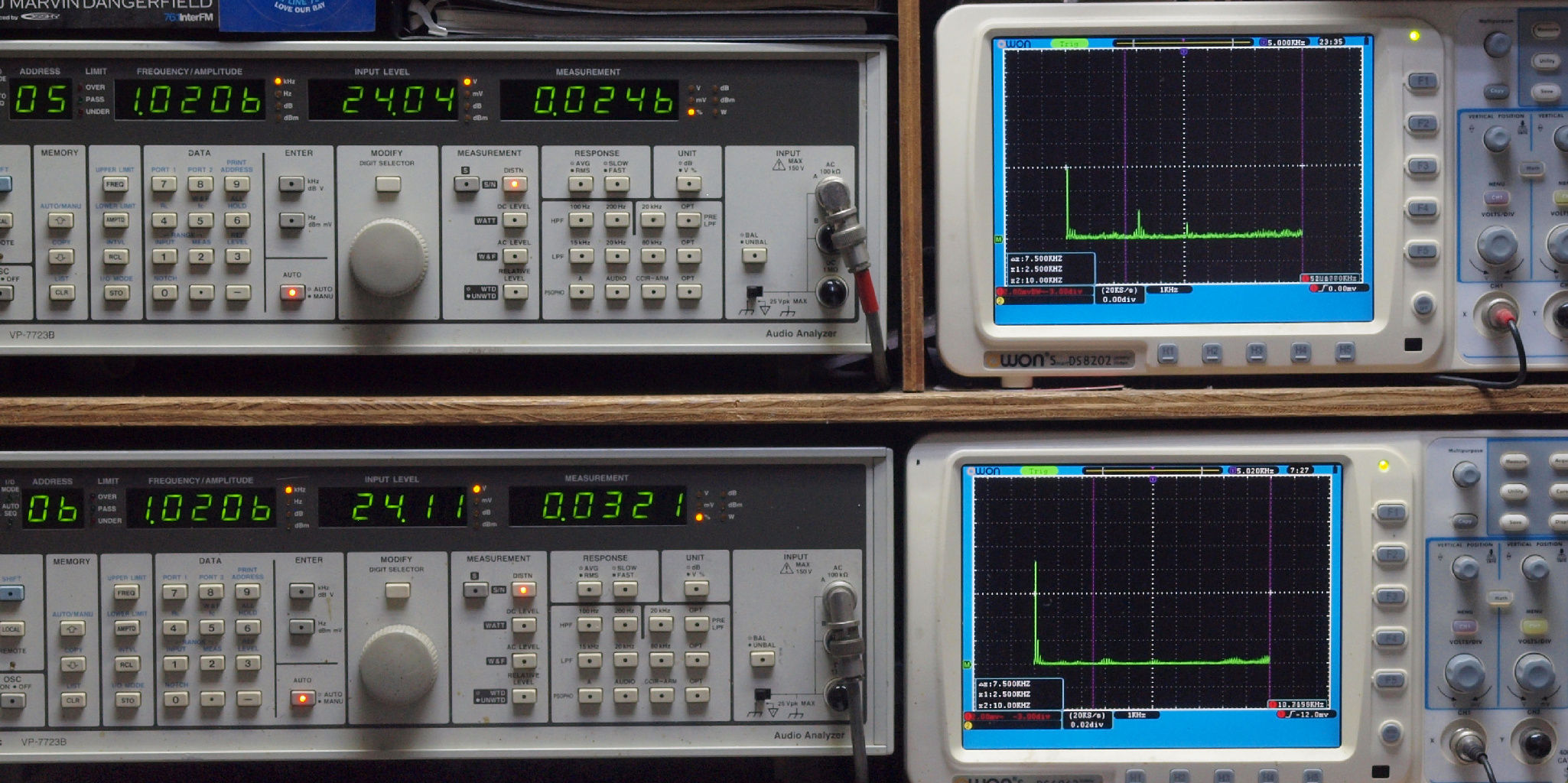

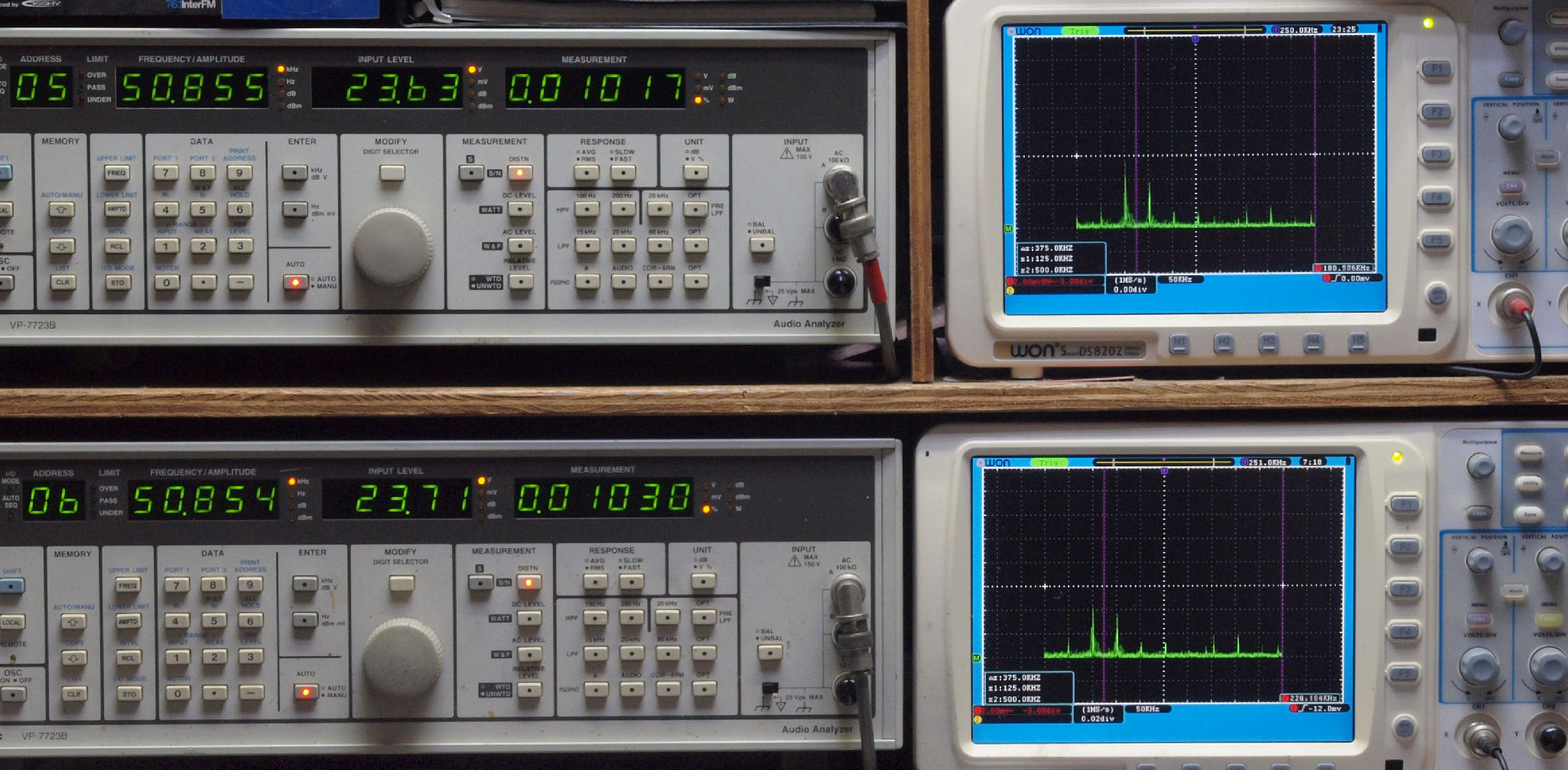

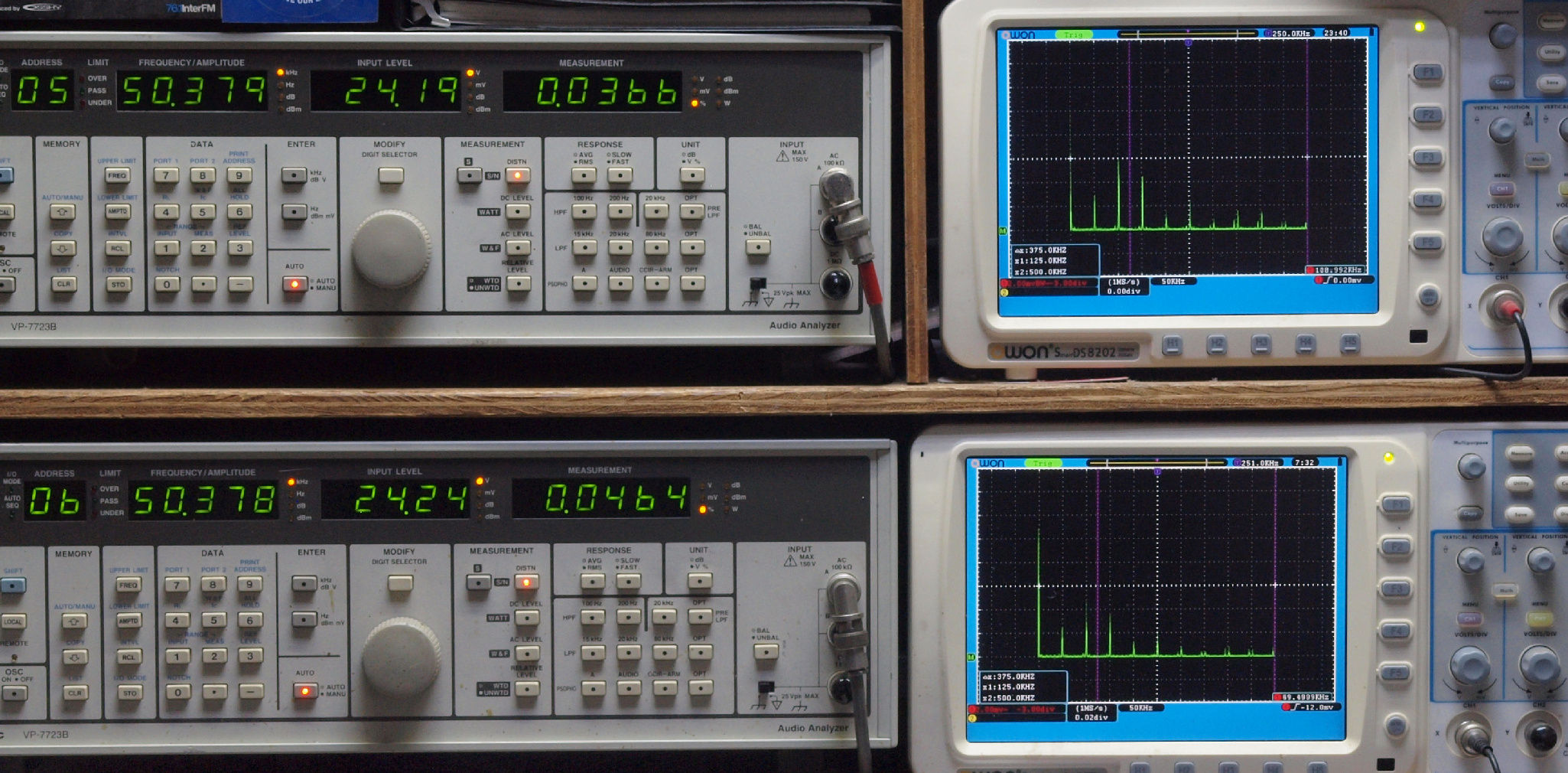

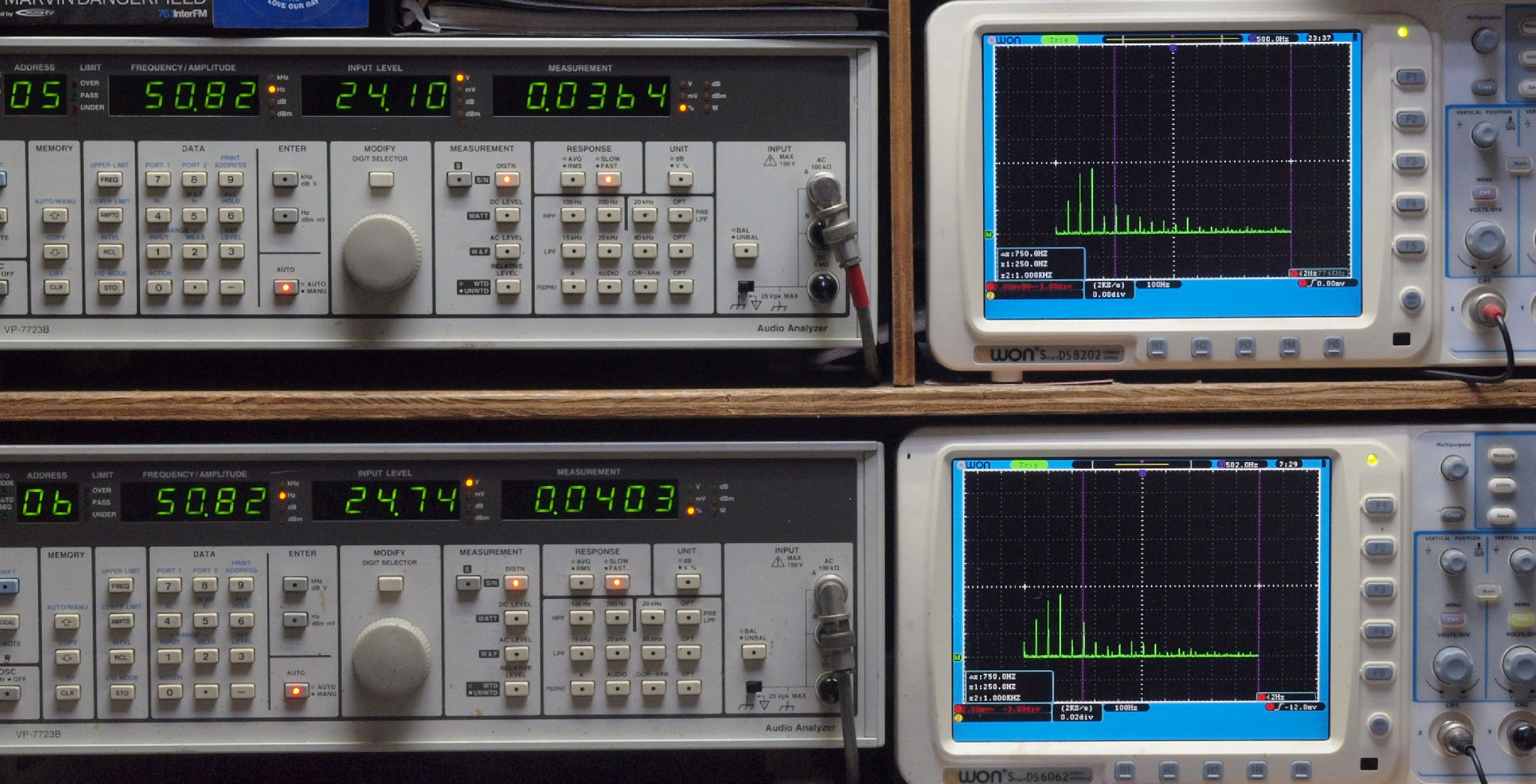

Ｅ．　調整・測定 Ｅ−１．　出力・歪み率測定・調整 　　　　＜見方＞ 　　　下段左端　オーディオ発振器より４００ＨＺ・１KHZの信号を出し（歪み率＝約０．００３％）これをＡＭＰに入力し、出力を測定 　　　下段中左　オシロ＝入力波形（オーディオ発振器のTTLレベル）　　　下段中右上＝周波数計 　　　上段左端　電圧計＝Ｌ側出力電圧測定、黒針のみ使用 　　　上段中左　歪み率計＝出力の歪み率測定　左メータ＝Ｌ出力、右メータ＝Ｒ出力 　　　上段中右　電圧計＝Ｒ側出力電圧測定、赤針のみ使用 　　　上段右端　オシロ＝出力波形　上＝Ｒ出力、下＝Ｌ出力（実際にはＲＬ電圧計の出力「Ｍａｘ１Ｖ」を観測） 　　　下段中右上　デジタル電圧計＝Ｒ出力電圧測定　下段中右下　デジタル電圧計＝Ｌ出力電圧測定

Ｅ−２Ａ．　ＳＰ出力＝２５Ｖ＝７８Ｗ　歪み率０．０７％　ａｔ＝１０００ＨＺ　ＡＵＸ端子入力

Ｅ−２Ｂ．　ＳＰ出力＝２５Ｖ＝７８Ｗ　歪み率０．０７％　ａｔ＝４００ＨＺ　ＡＵＸ端子入力

Ｅ−３Ａ．　ＳＰ出力＝２４Ｖ＝７２Ｗ　歪み率０．０５％　ａｔ＝１０００ＨＺ　ＭＭ端子入力

Ｅ−３Ｂ．　ＳＰ出力＝２４Ｖ＝７２Ｗ　歪み率０．０１％　ａｔ＝４００ＨＺ　ＭＭ端子入力

Ｅ−４Ａ．　ＳＰ出力＝２４Ｖ＝７２Ｗ　歪み率０．０５％　ａｔ＝１０００ＨＺ　ＭＣ端子入力

Ｅ−４Ｂ．　ＳＰ出力＝２４Ｖ＝７２Ｗ　歪み率０．０５％　ａｔ＝１０００ＨＺ　ＭＣ端子入力

Ｅ−５．　２４時間エ−ジング。
