ドイツ製「SABA 90/11K」5球スーパー 修理
平成15年10月18日到着  平成16年3月29日完成
A. 修理前の状況
  • フューズが飛ぶ。

B. 原因
  • 出力真空管EL95の劣化(グロー放電)による電源トランス焼損。

C. 修理状況
  • 電解コンデンサ−の交換
    電源トランス 交換
    真空管交換

D. 使用部品
  • 電解コンデンサ−            2個
    電源トランス                1個
    真空管                   2本
    ペーパーコンデンサー         1個

E. 修理費     48,000円   「通常修理」
                    「真空管EL95/EF89/ECC85交換を含む」

S. ドイツ製「SABA 90/11K」5球スーパーの仕様(カタログ・マニアルより)

A. 修理前の様子

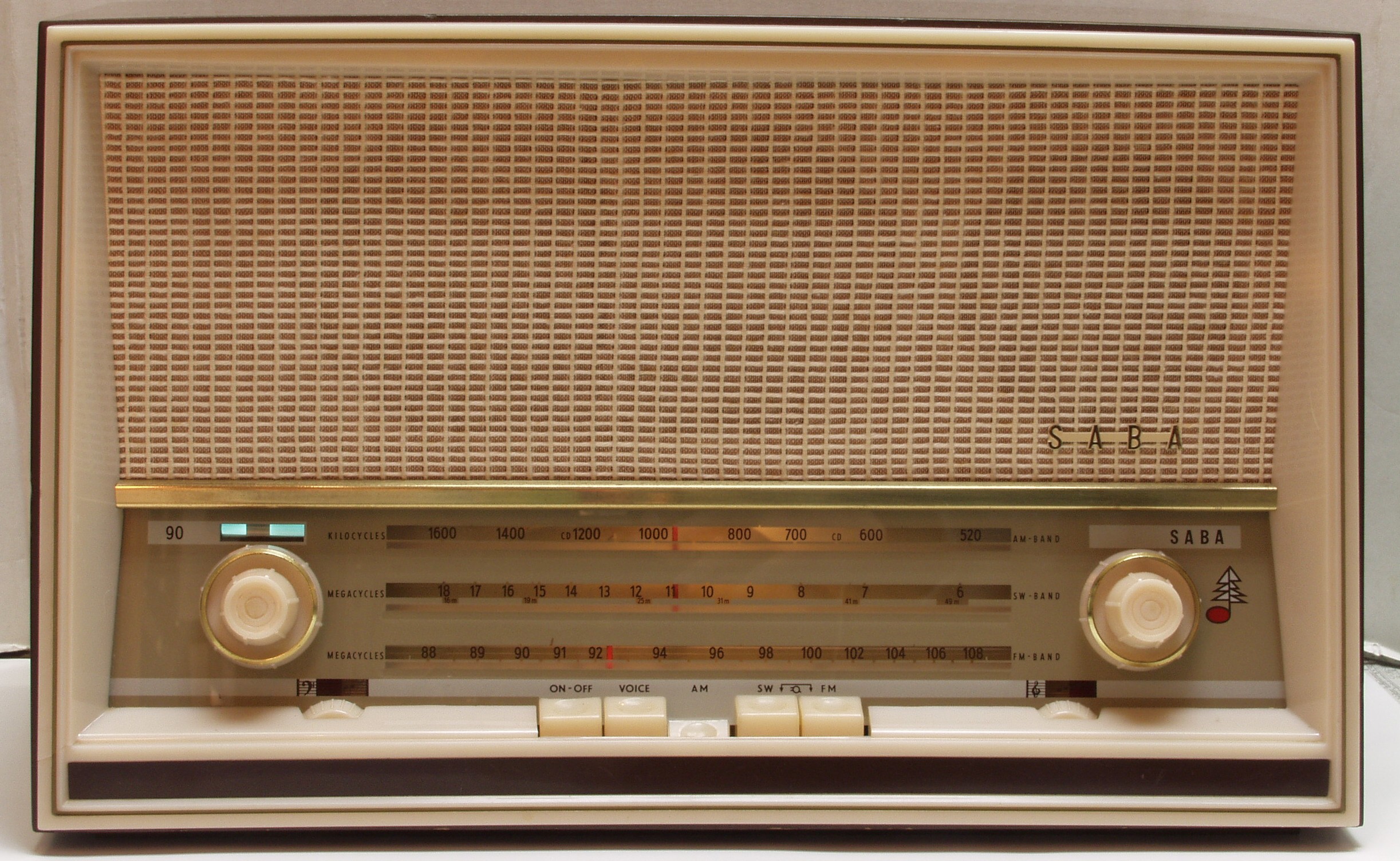

A1A.前から見る

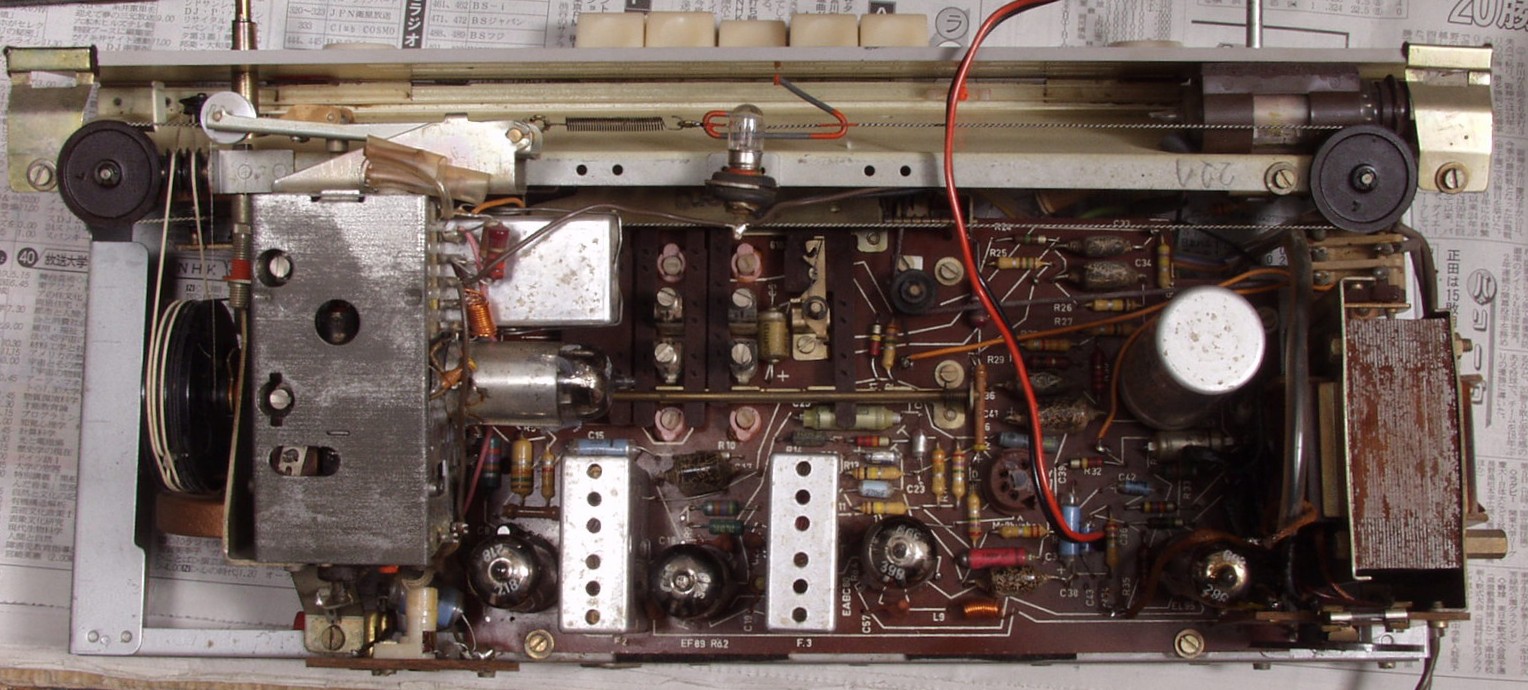

A1B.上から見る
A1C.下から見る
A2A.真空管はホットボンドで固定してある

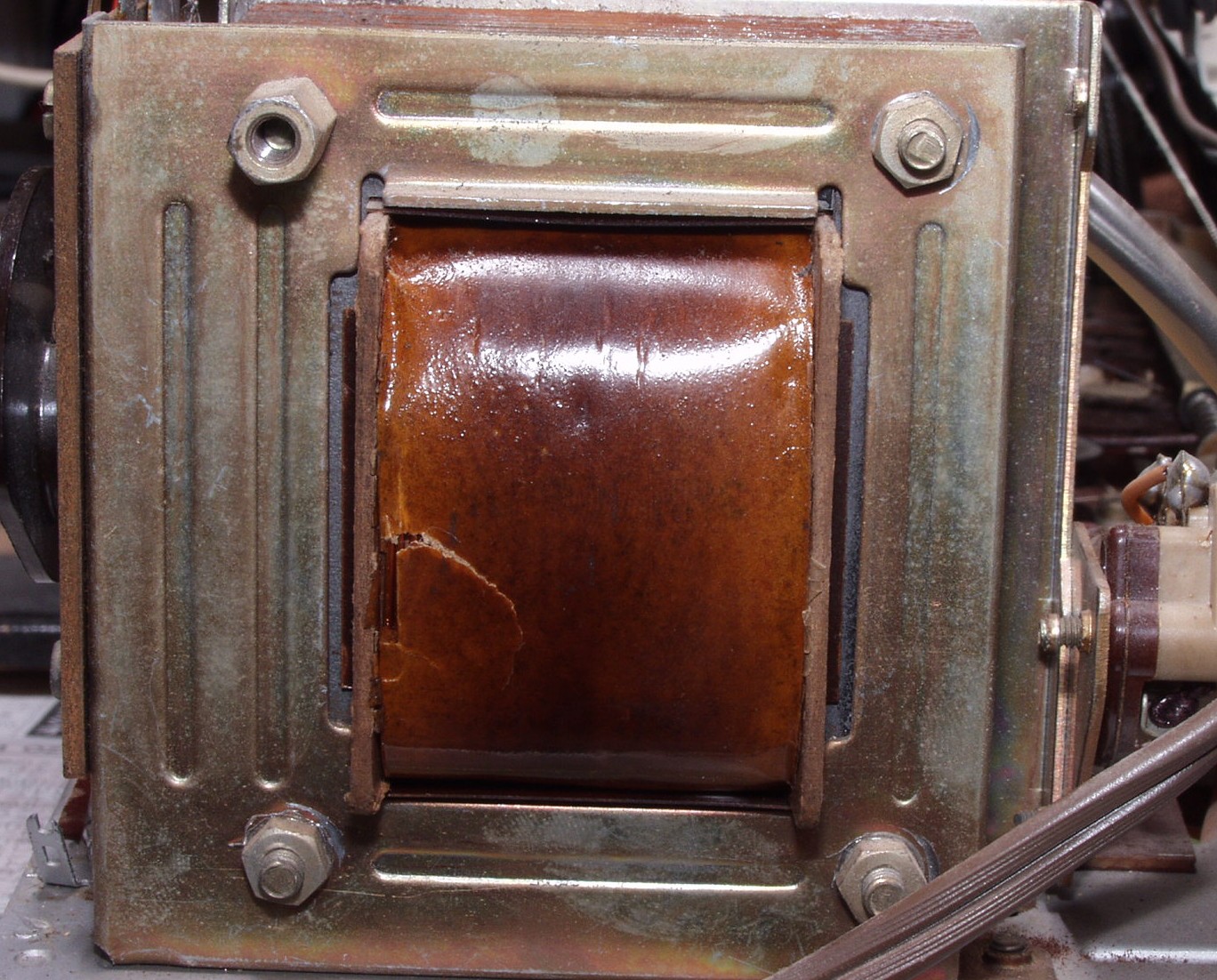

A3A.高圧巻き線が短絡焼損した電源トランス
A3B.電源トランス比較 左=交換する電源トランス  右=焼損した電源トランス
C. 修理状況
C1A.修理中 電源トランスを付ける為の補強板を取り付ける
C1B.修理中 ダイオード整流に変更する

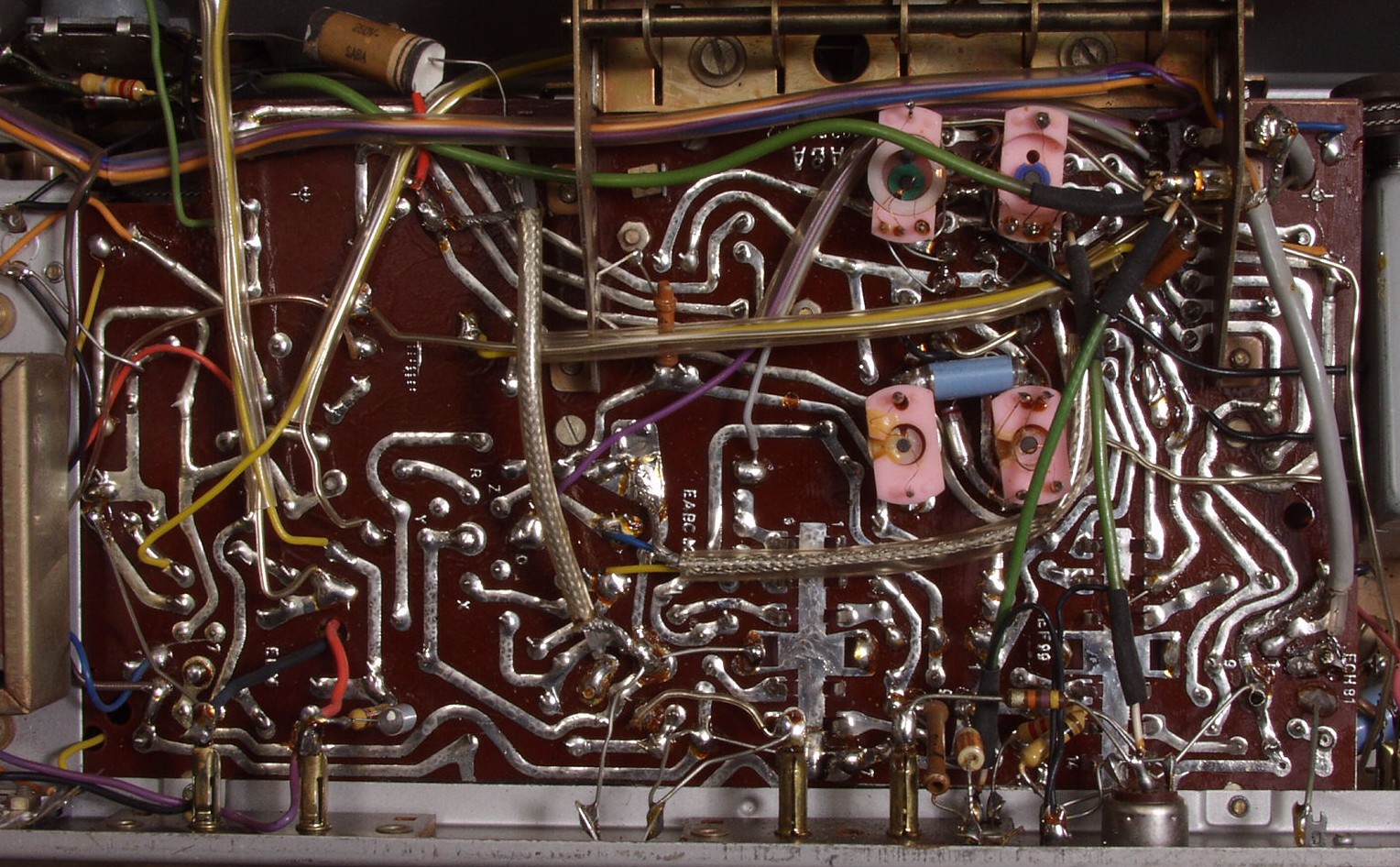

C2A.修理前 基盤部裏

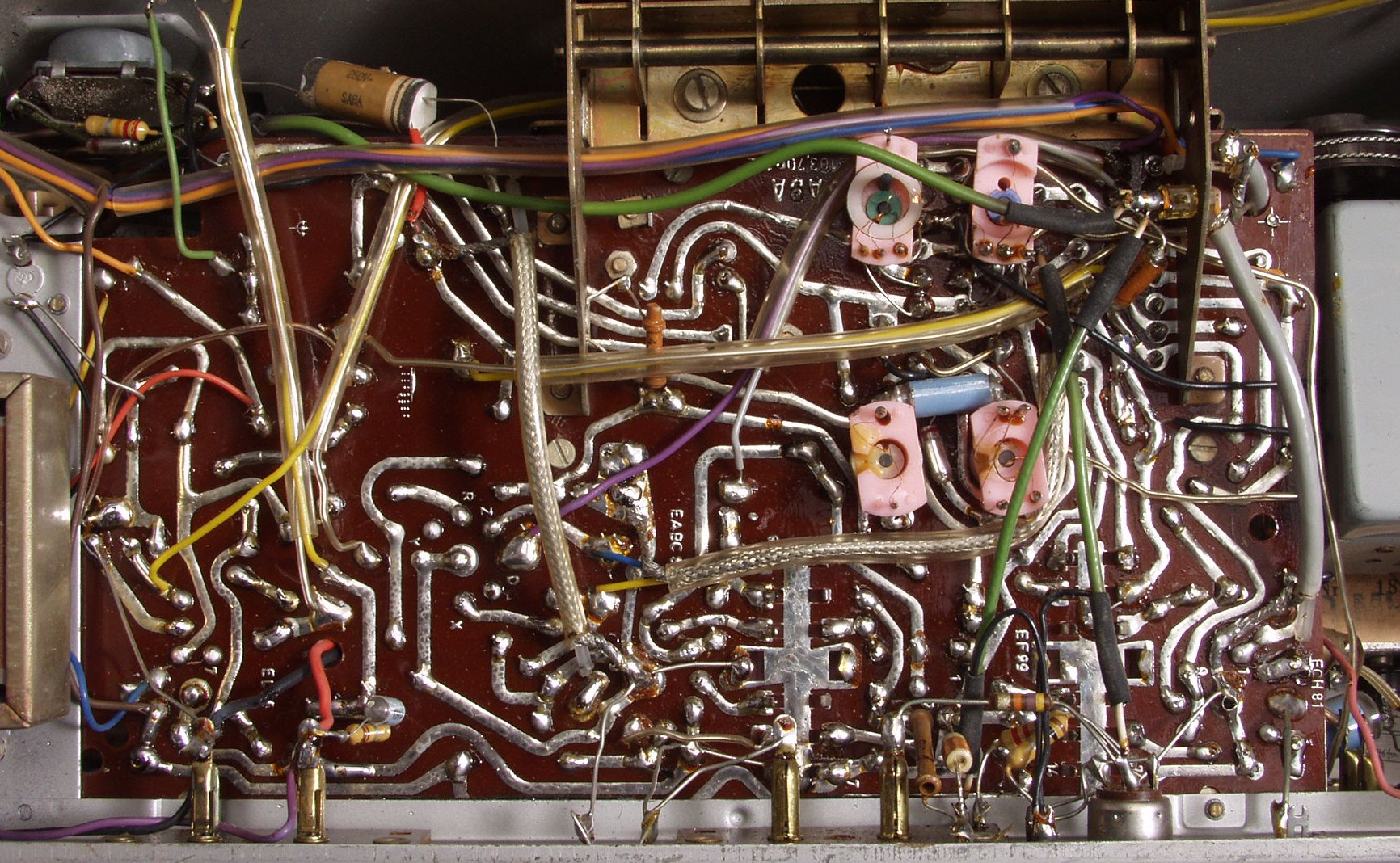

C2B.修理後 基盤部裏 怪しい所は半田補正を行う
C3.修理後 下から見る
C4.修理後 下から見る
C5.修理中 VRが緩んでいるのでパネルを取り、締め付ける

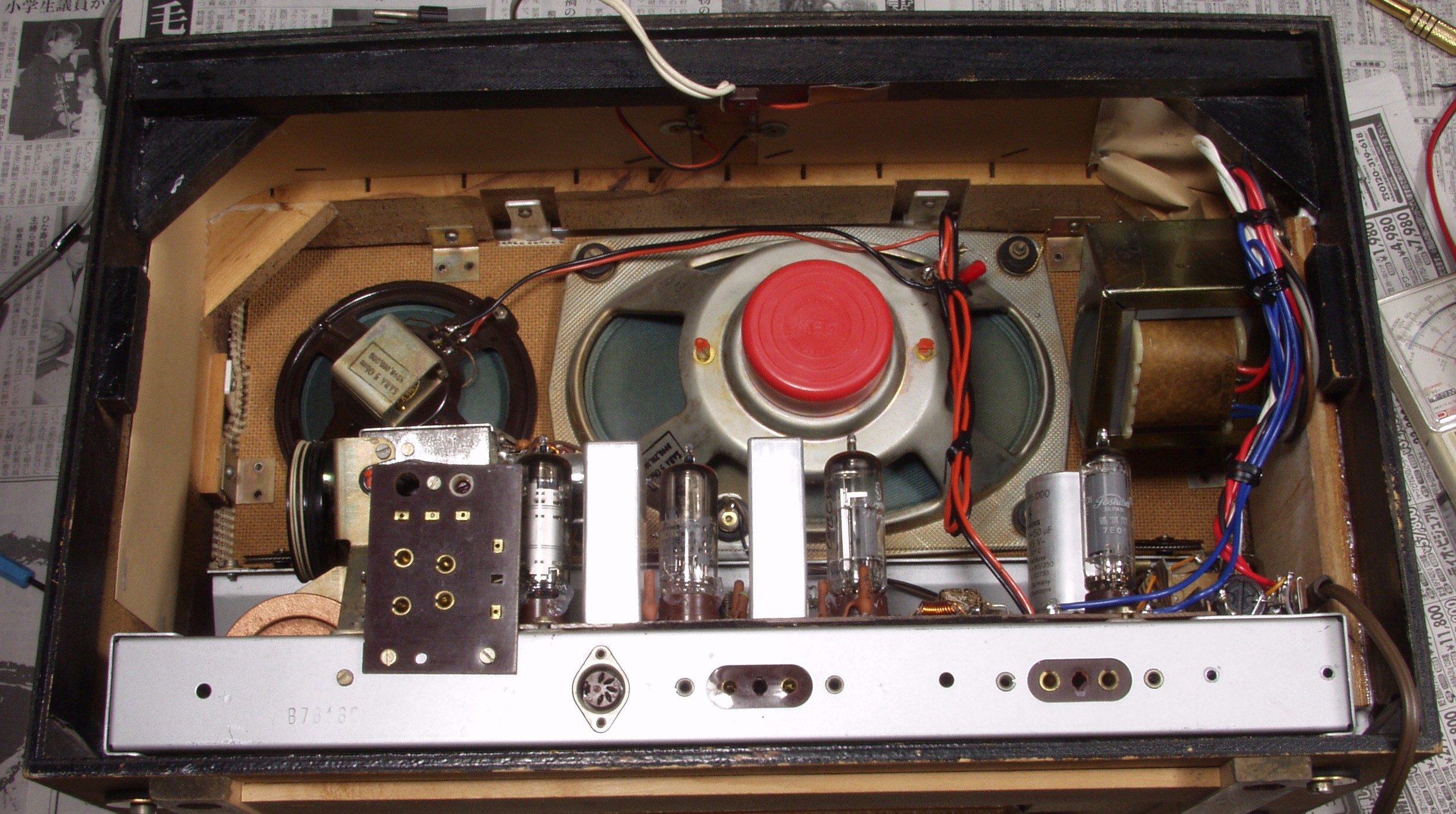

C6.完成後 後ろから見る
C7.完成 引き続き24時間エージング
S. ドイツ製「SABA 90/11K」5球スーパーの仕様(カタログ・マニアルより)
Number of Tubes 6
Valves / Tubes ECC85-ECH81-EF89-EABC80-EM84-EL84
Main principle Superheterodyne (common); ZF/IF 460/6750 kHz
Tuned circuits 6 AM circuit(s) 9 FM circuit(s)
Wave bands Broadcast, Short Wave plus FM or UHF.
Power type and voltage Alternating Current supply (AC) / 127/220?Volt
Loudspeaker 2 Loudspeakers
Power out 2.5W (unknown quality)
Material Wooden case
from Radiomuseum.org Model: 90/11K - SABA; Villingen
Shape Tablemodel with Push Buttons.
Dimensions (WHD) 450mmx280mmx225mm / 17.7x11x8.9inch
Notes Exportmodell mit UKW-Band bis 108 MHz.
Ahnlich Triberg 11, jedoch mit Exportskala ohne Sendernamen.
Net weight (2.2 lb = 1 kg) 7.4kg / 16 lb 4.8 oz (16.3 lb)
Mentioned in Original-techn. papers.
Author Model page created by Walter Groer.. See "Data change" for further contributors.
Other Models Here you find 1626 models, 1472 with images and 1125 with schematics for wireless sets etc. In French: TSF for Telegraphie sans fil.
