「町のラジオ屋の自作」 0V2 ラジオ 修理
平成14年10月13日到着  10月15日完成
寸評
   真空管の構成 24B−47B−47B 12B 直熱菅なので、大容量コンデンサ−使用でも、ハムは残ります
   「0V2」の意味
        最初の1=高周波増幅の数 V=検波 最後の2=低周波増幅の段数
  • A.修理前の状況
     ハムが出る。

  • B.原因
     経年変化による、配線不良、部品不良、真空管不良

  • C.修理状況
     真空管修理
     部品補強
     コンデンサ−交換
     電解コンデンサ−交換
     配線手直し、半田補正


  • D.使用部品
     ダイオ−ド        4個
     電解コンデンサ−    3個
     コンデンサ−       1個
     抵抗            2個

  • E.調整・測定

  • F.修理費  20,000円   <<通常修理>>


A.修理前の状況
A−1.修理前 シャ−シ下から見る、かなり修理履歴がある、右端結合トランス、真ん中チョ−クトランス
     電解コンデンサ−の容量抜けもあるが、鉄シャシ使用で「シ−ルド無しの結合トランス」ではハムが出るでしょう
A−2.修理前 真ん中のは結合トランス

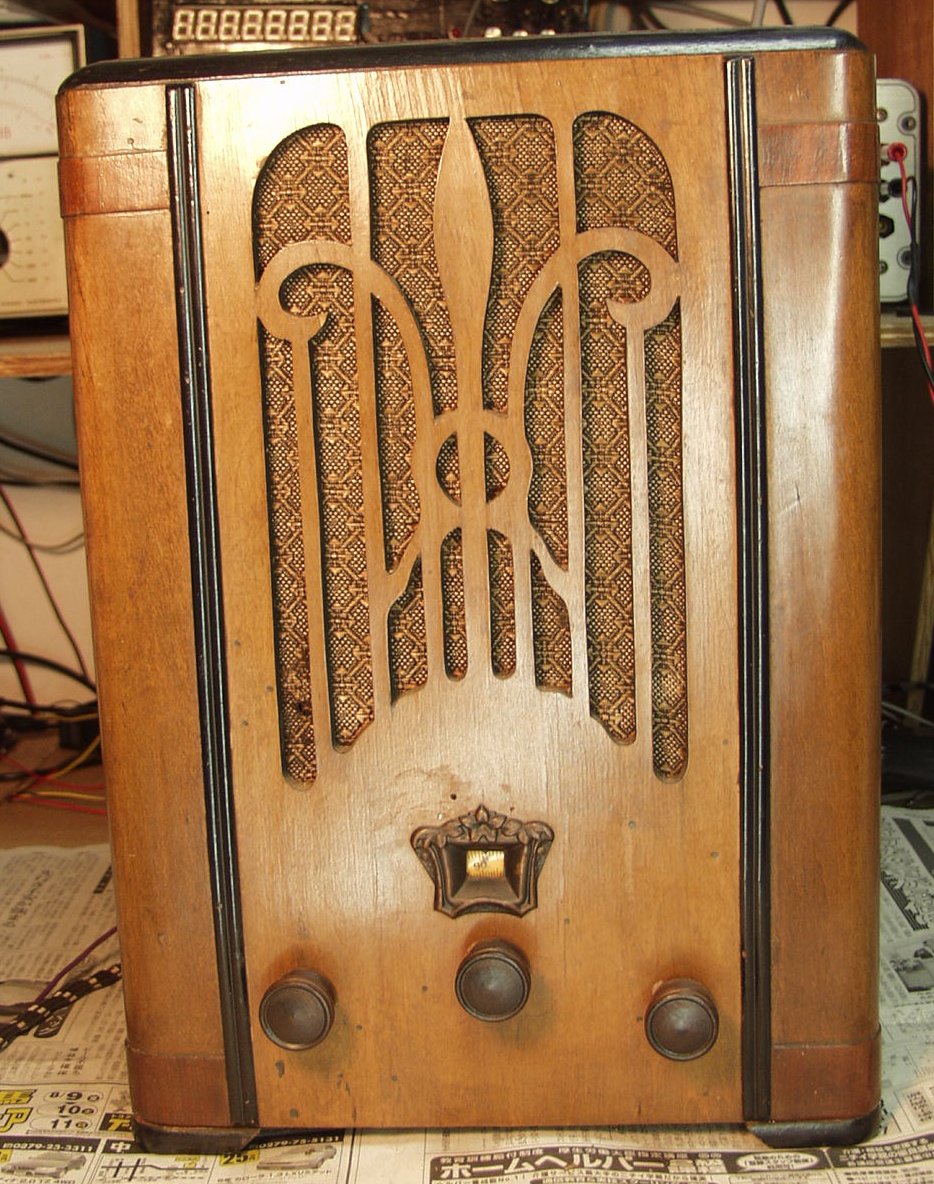

A−3.修理前 前から見る
C.修理状況

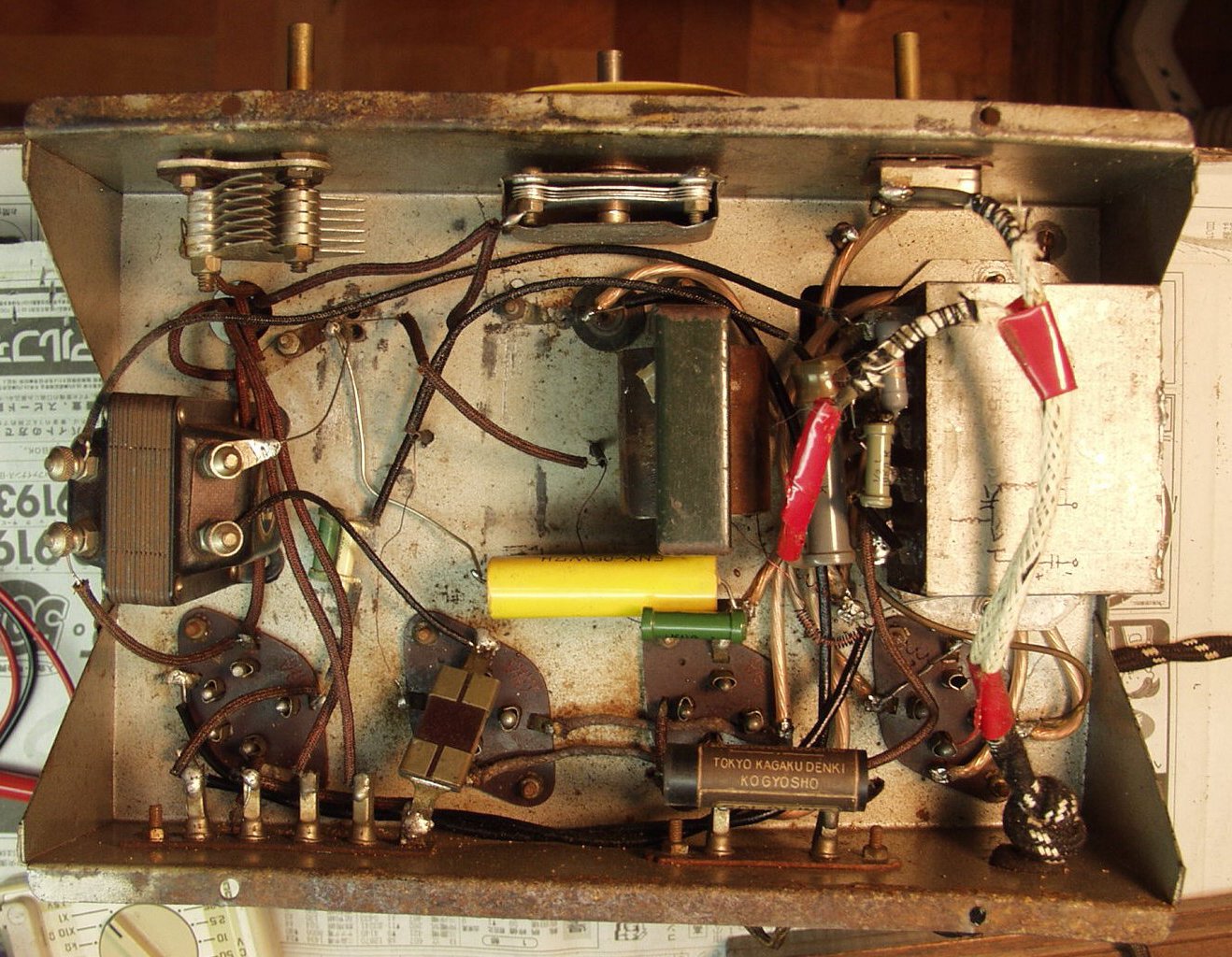

C−1.修理後 シャシ下から見る
     コンデンサ−は全部交換する
     整流管は、ダイオ−ドに置き換える。トランスは巻き替し修理履歴ある
     トランスはシャシ−から浮かし、ハム軽減するが、少し残る

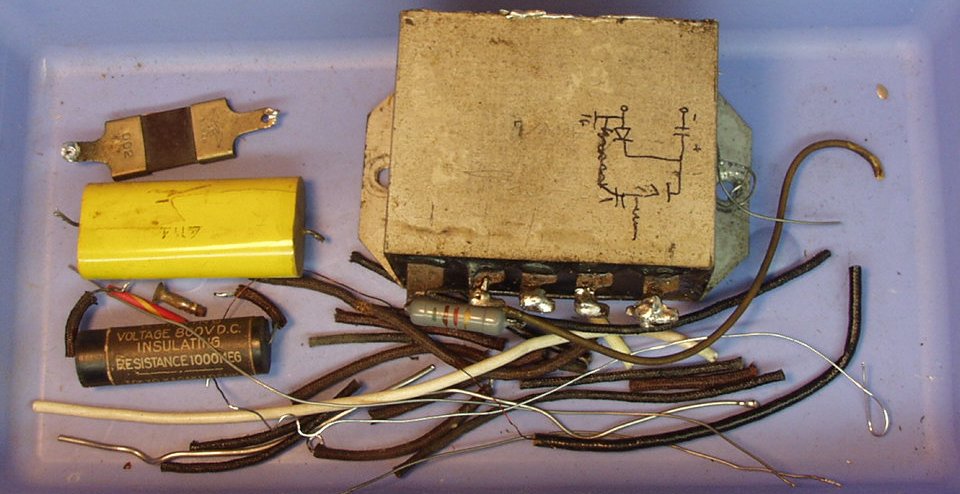

C−2.交換部品
    「PCB」が入っているかも!! 手を良く洗いましょう

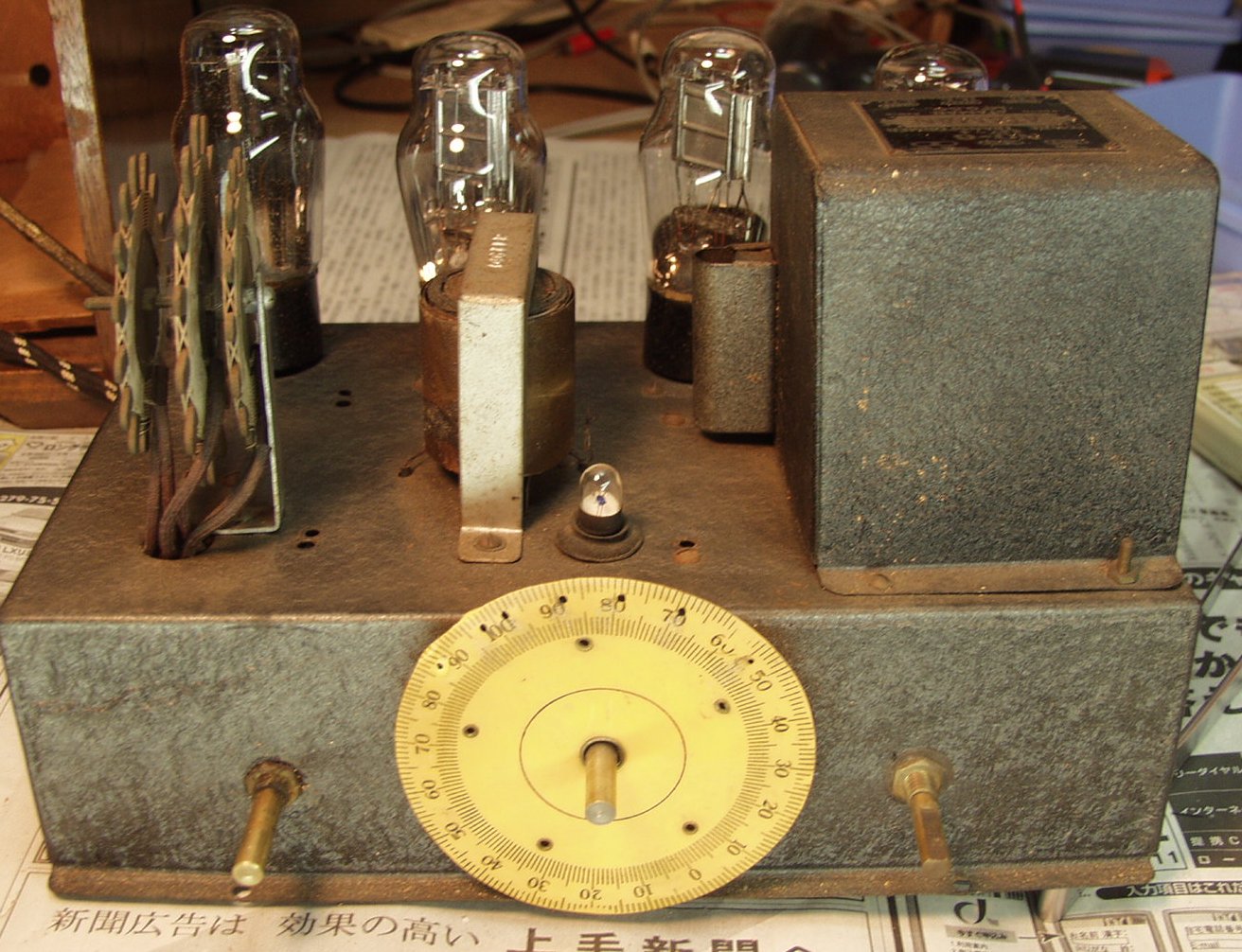

C−3.調整終わり前から

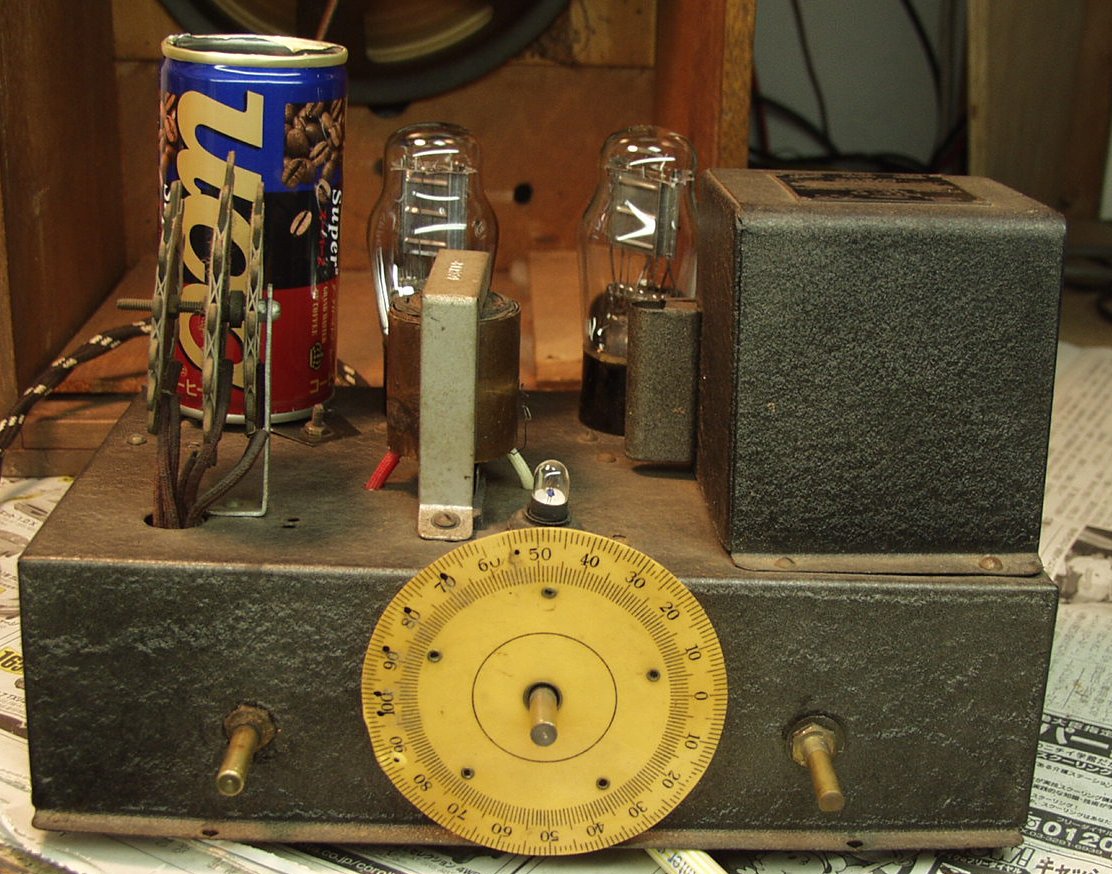

    コ−ヒの空き缶で、で真空管シ−ルドを作る

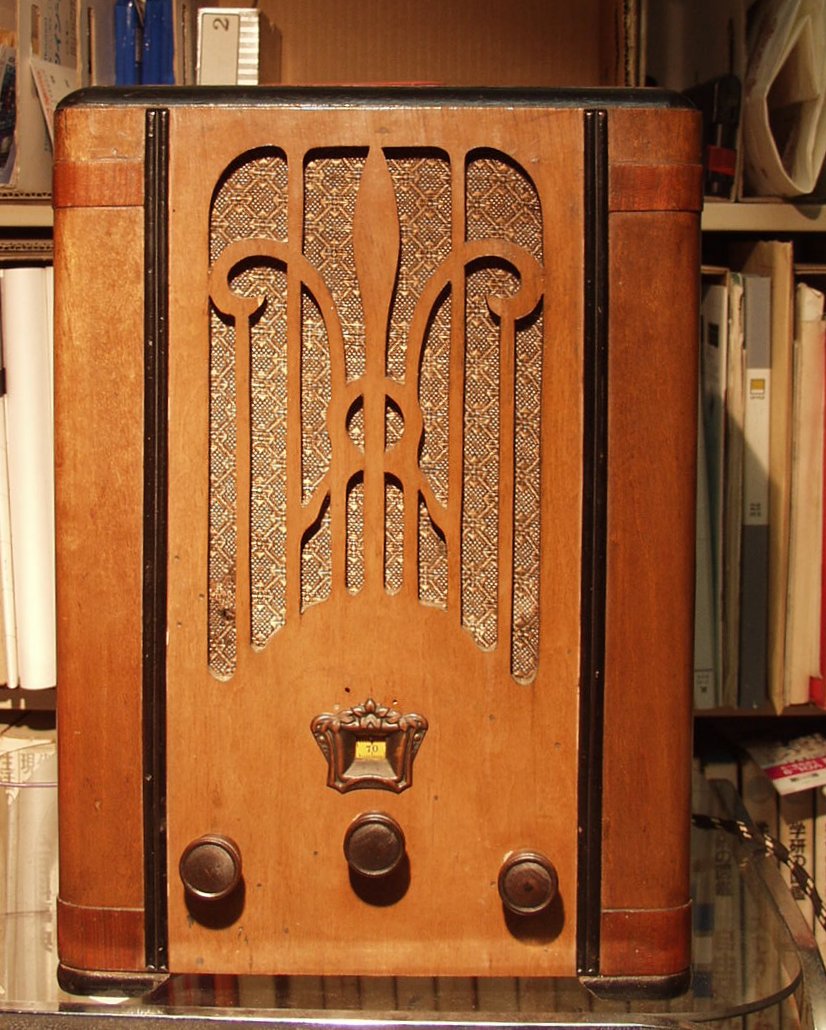

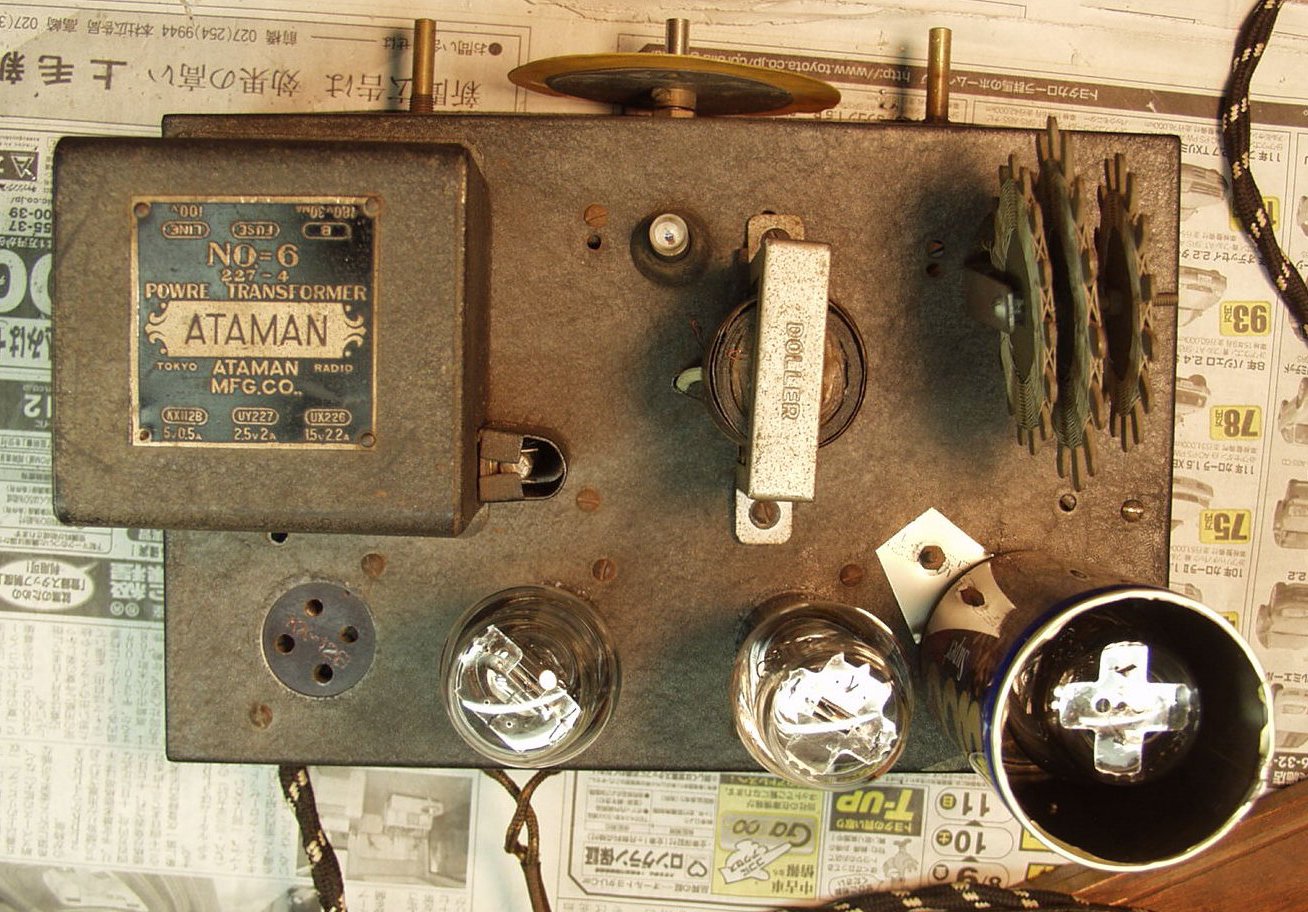

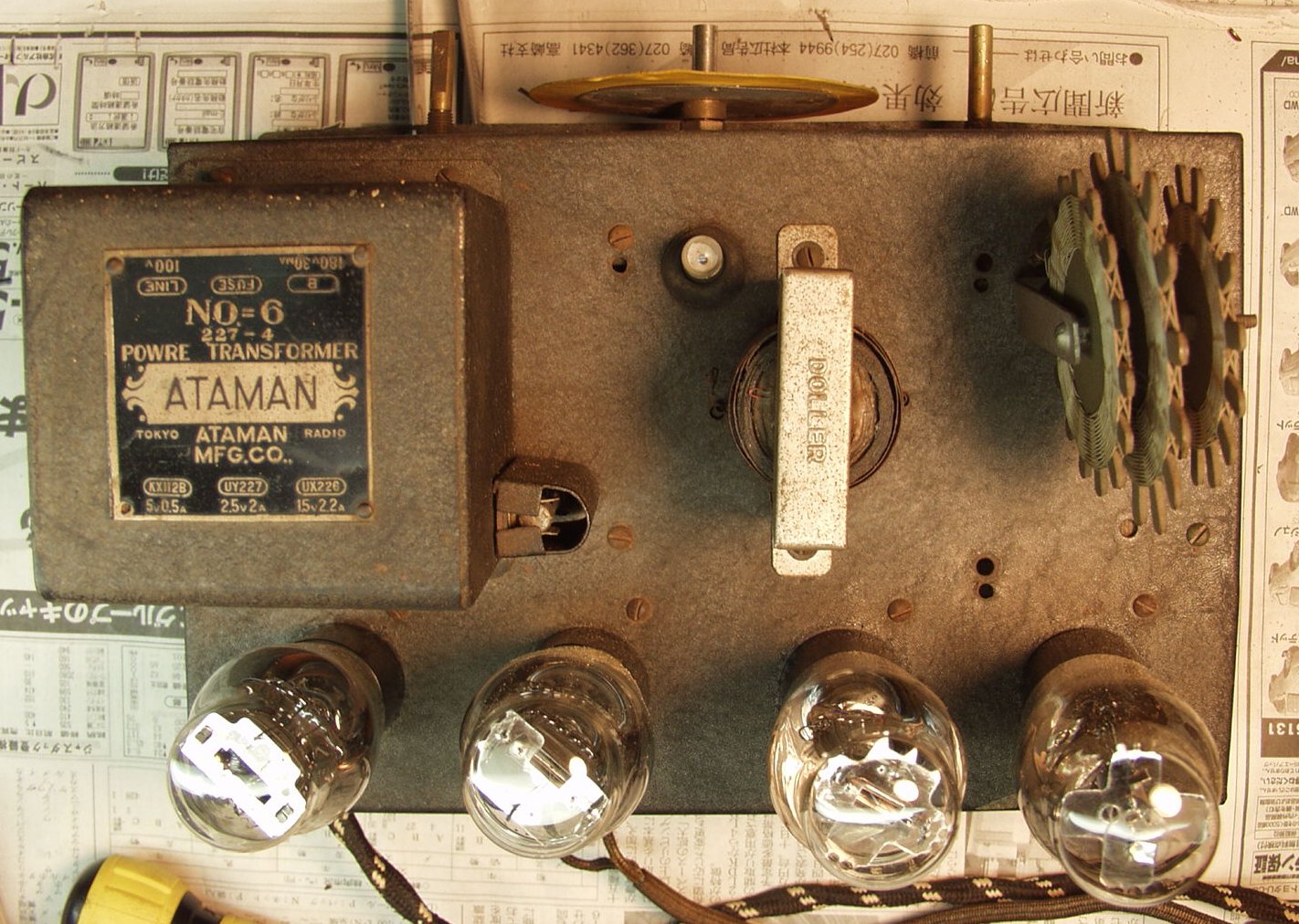

C−4.完成 上から見る

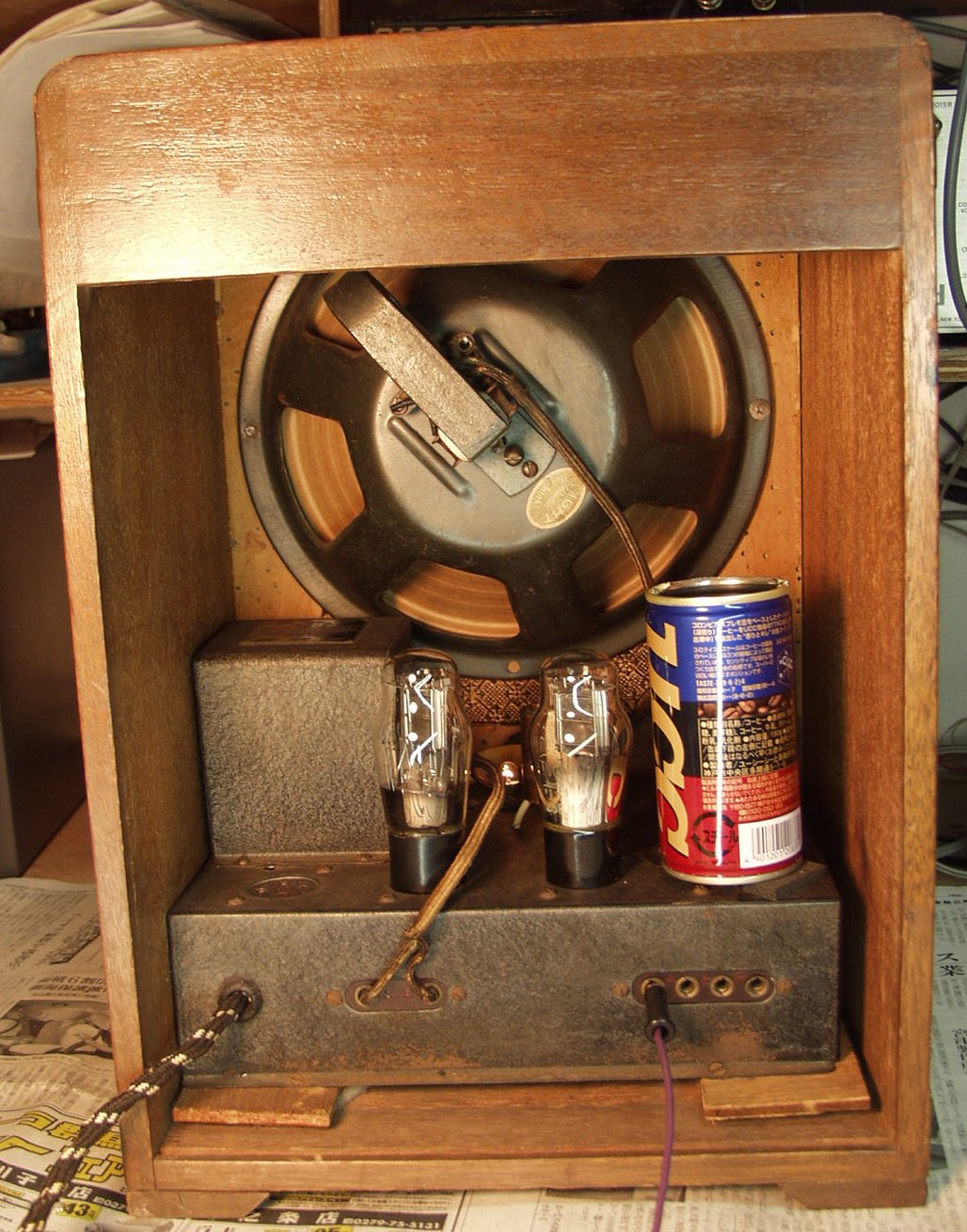

C−5.完成 前から
C−6.完成 裏から
C−7.24時間エ−ジング。
     3mの室内ANTで、NHK第一(594KHZ)、第二(693KHZ)、TBSラジオ(954KHZ)
     夜なので、これ以上の周波数は、RF(高周波増幅)が無いので、混信に悩まされます
