TRIO KT−6005 修理記録
平成14年6月2日到着  6月8日完成
  1.  修理前の状況
    ヤフーのオークションでKT6005を入手(ジャンク扱いのもの)をいたしました。
    AMについては受信?できているようです、FMについては、一応受信はいたしますが、アンテナをつないでも非常に感度が悪く、地元のNHKでさえチューニングメーターはまったく触れずステレオのランプもほとんど点きません。
    またFM放送特有のホワイトノイズも殆ど聞こえません。
    またFM,AMに共通の事ですが同調位置が少しずれているようです。

  2.  原因
    経年変化による部品の劣化

  3.  修理状況
    RF増幅、、トラッキング、IF回路、MPX回路、修理・調整
    配線手直し、補強


  4.  使用部品
    ダイオ−ド         4個
    TR(トランジスター)   4個
    電解コンデンサー      7個
    半固定VR         4個



  5.  修理費  24,000円   通常修理

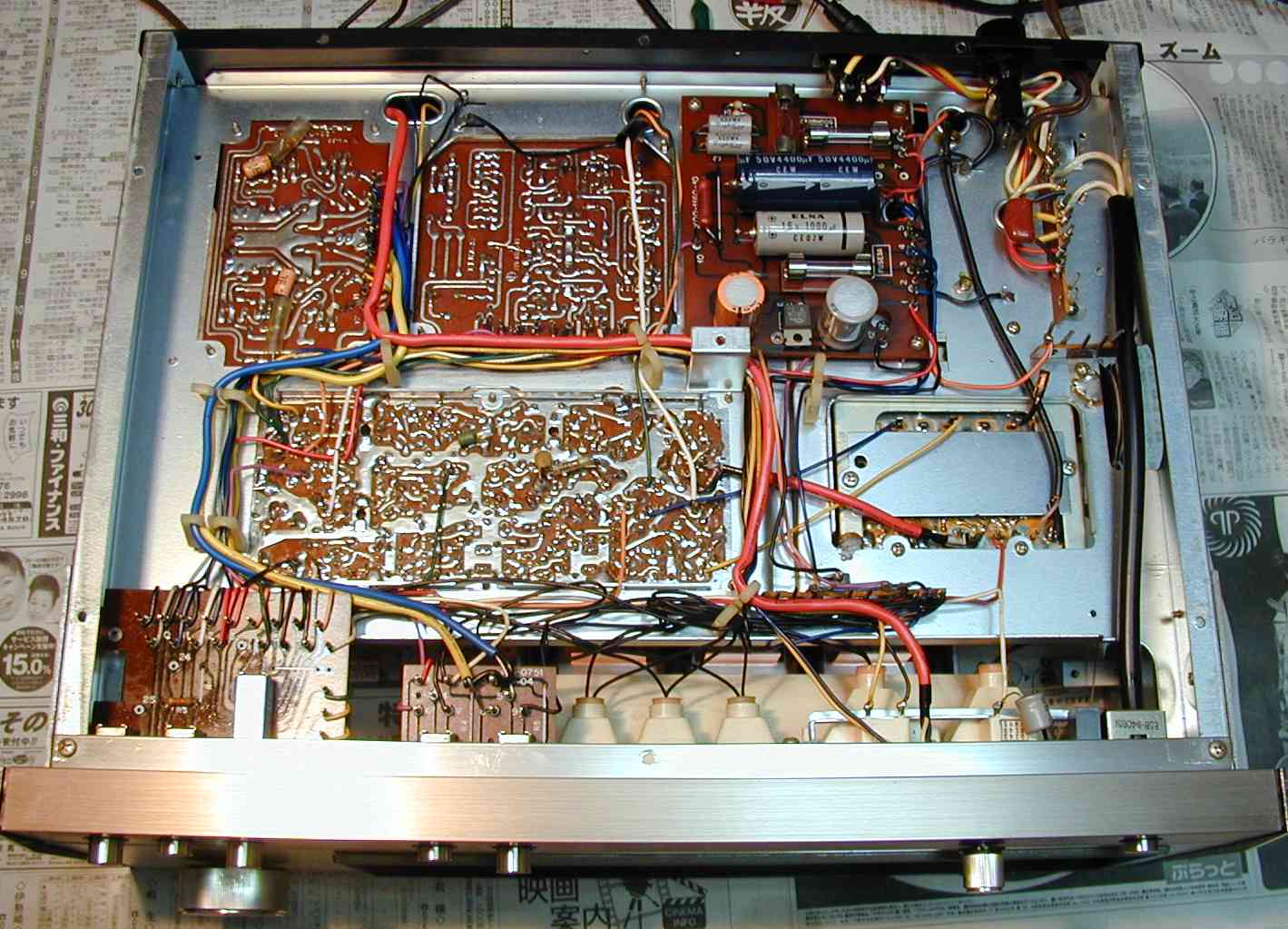

1. 修理完成下から見る
2. 修理完成上から見る

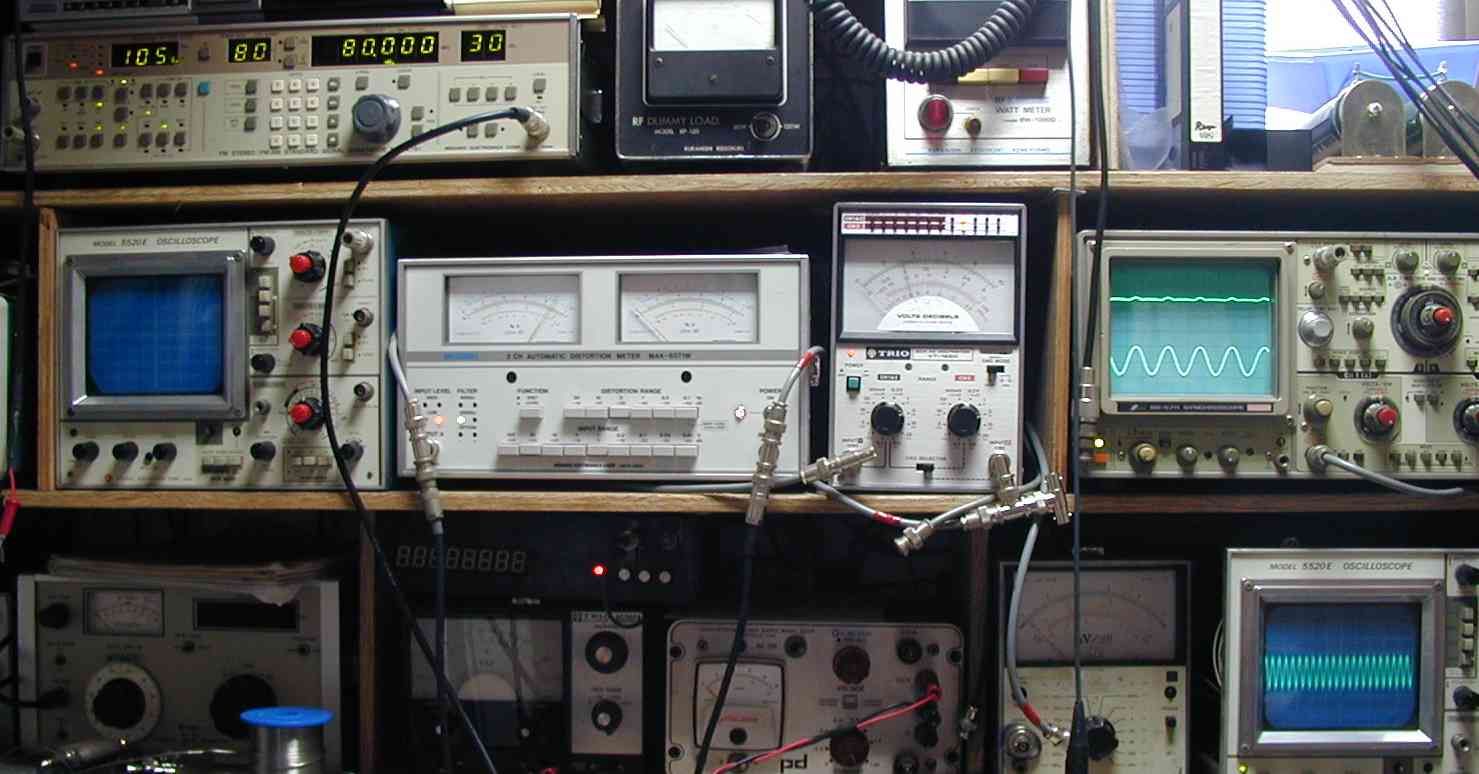

4. 出力測定、入力30dB L出力
5. 出力測定、入力30dB R出力
10.  完成

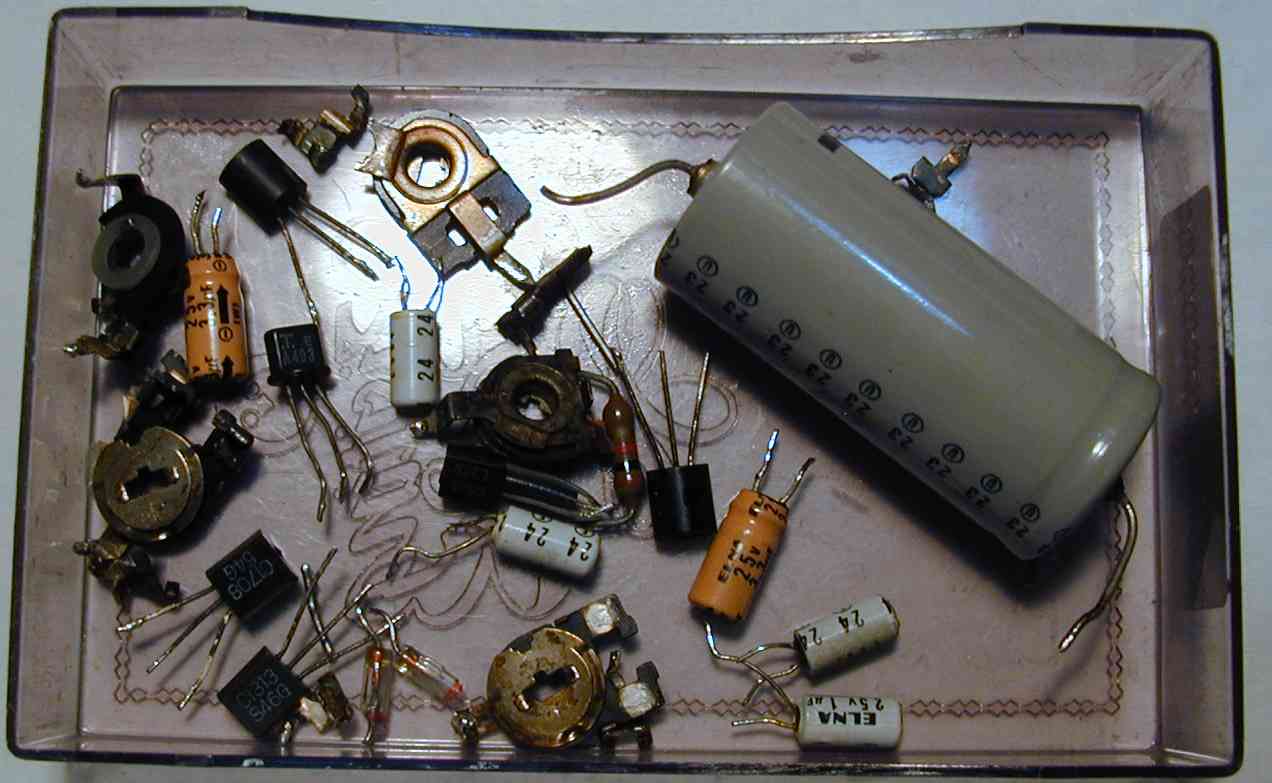

11.  交換部品
