トリオ 送信機 TX−599 の修理
平成14年1月11日到着  平成14年1月14日完成
  1. 修理前の状況
     出力出ない
    チュウーニング出来ず。
  2. 原因
     ミキサ−、ストレ−トAMP3ヶ所のハンダ不良。
  3. 修理状況
     ストレ−トAMPの調整
     配線手直し、補強
  4. 使用部品
  5. 修理費  16,000円  <<通常修理>>
1.上蓋を開けたところ、サビもなく綺麗です。
2.下蓋を開け、シ−ルドを取り修理中。

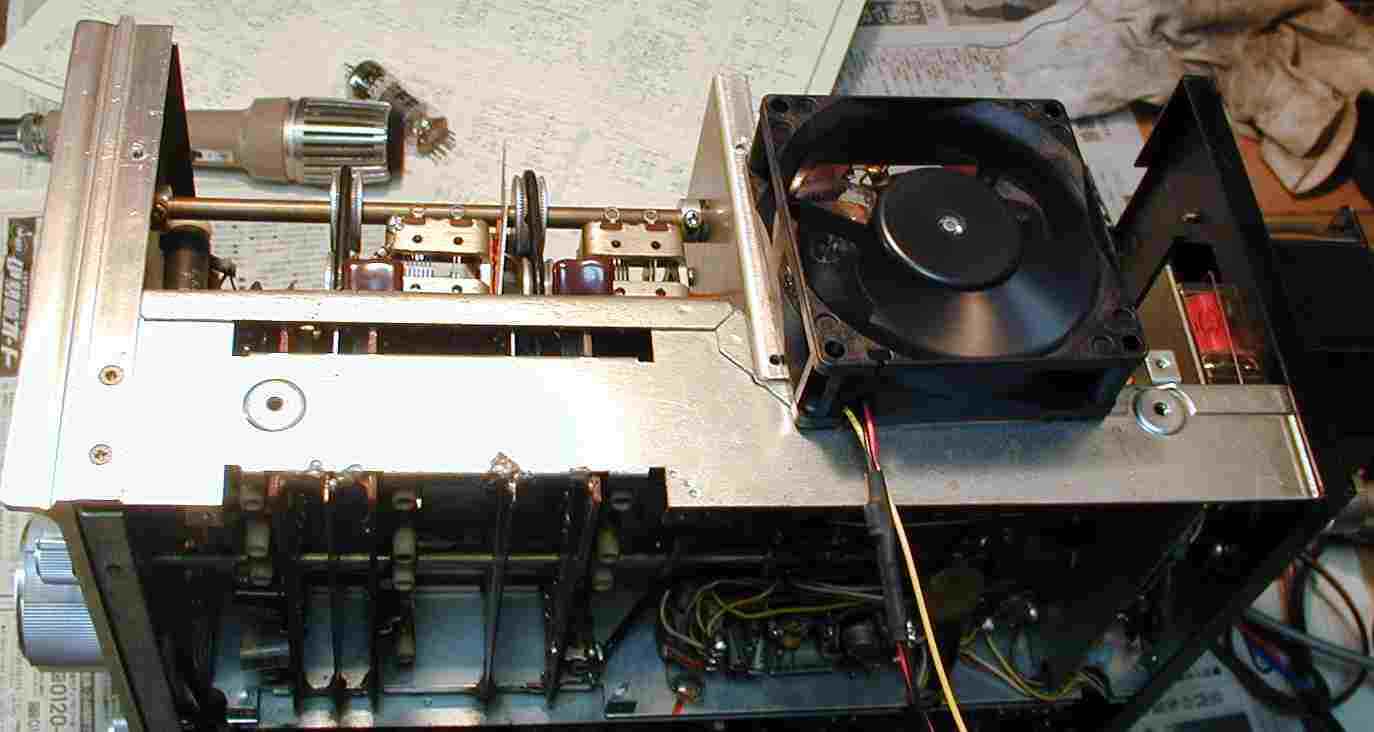

3.終段真空管をフアンで冷やしながら調整。
4.29MHZで80W
5. 3.5MHZ送信時、第2、第3高調波は35dB以下
6.  29MHZ送信時、第2高調波は45dB以下。
7.完成
