ＪＲＣ　ＮＲＤ－５１５．　ＮＤＨ－５１８．　２台目修理記録
平成１７年５月１１日到着　　６月２２日完成
Ａ．　修理前の状況

  • ＮＤＲ－５１５は、メインの選局ダイヤルを回しますと、デジタル表示か若干不安定になったり、感度の方も落ちているのではないかと思います。ＮＤＨ－５１８は、長期間使用しない間不覚にも乾電池を入れっぱなしで、液漏れを起こし基盤が一部腐食し故障しております。


B．　原因
  • ＮＤＲ－５１５＝ＦＥＴの劣化、調整不良
  • ＮＤＨ－５１８＝銅箔切断、セラミックコンデンサー不良、集合抵抗不良

Ｃ．　修理状況
  • 修理状況
    ＦＥＴ全部交換
    ＲＦ／ＭＩＸ／ＩＦ段感度調整
    １０ＭＨＺ基準発振回路調整
    ＰＢＴ回路調整ｄｆ回路調整
    第２局発振回路調整
    Ｓメ－タ調整
    基板半田補正

Ｄ．　使用部品
  • ＦＥＴ　　　　　　　　　　　　　　　　 ３個
    Ｃ－ＭＯＳ－ＩＣ　　　　　　　　　　２個
    ＴＴＬ－ＩＣ　　　　　　　　　　　　　　８個

Ｅ．　調整・測定

Ｆ．　修理費　　　　　８０，０００円
Ａ．　修理前の点検

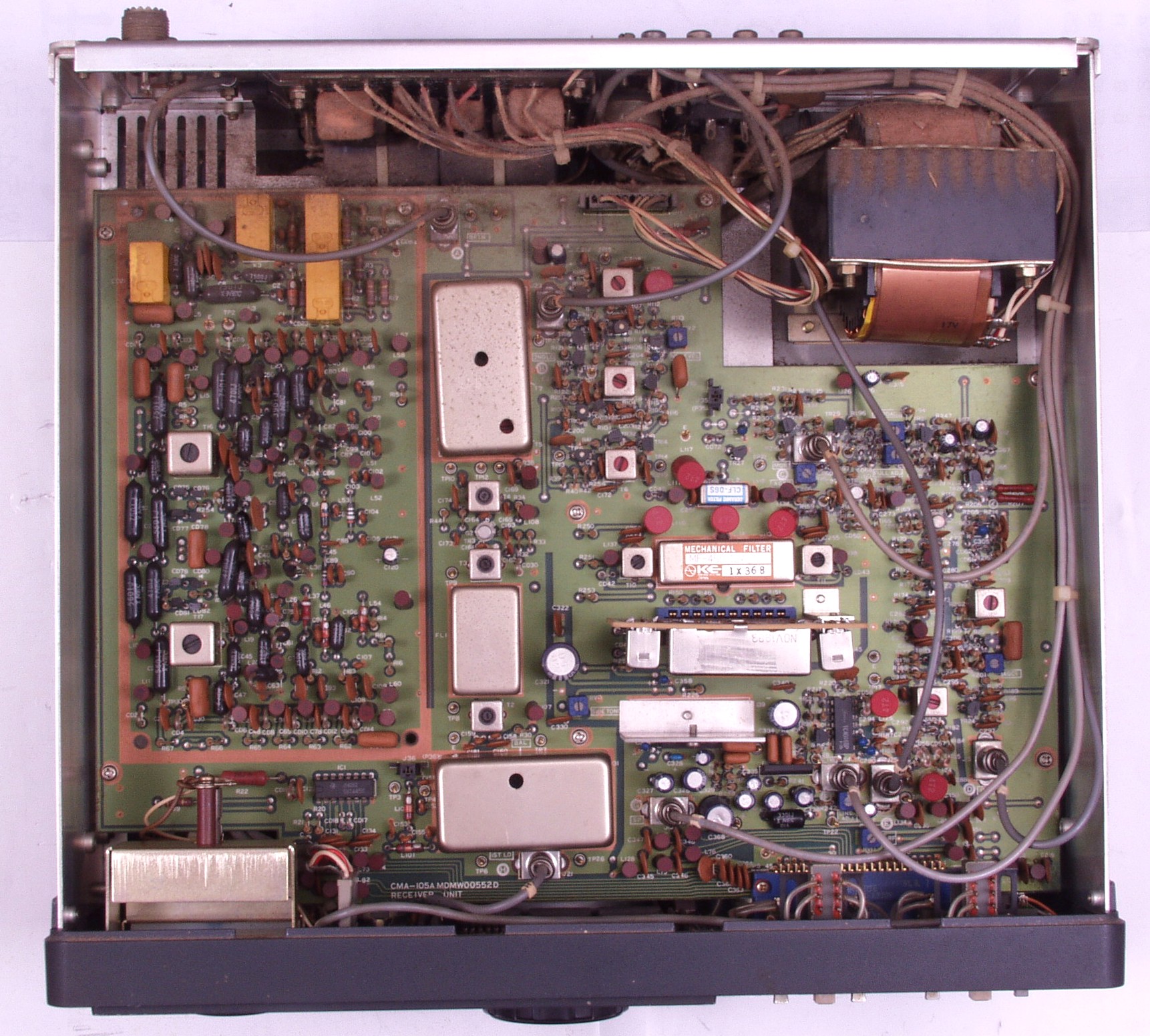

Ａ－１Ａ．　上から見る
Ａ－１Ｂ．　上から見る　埃一杯

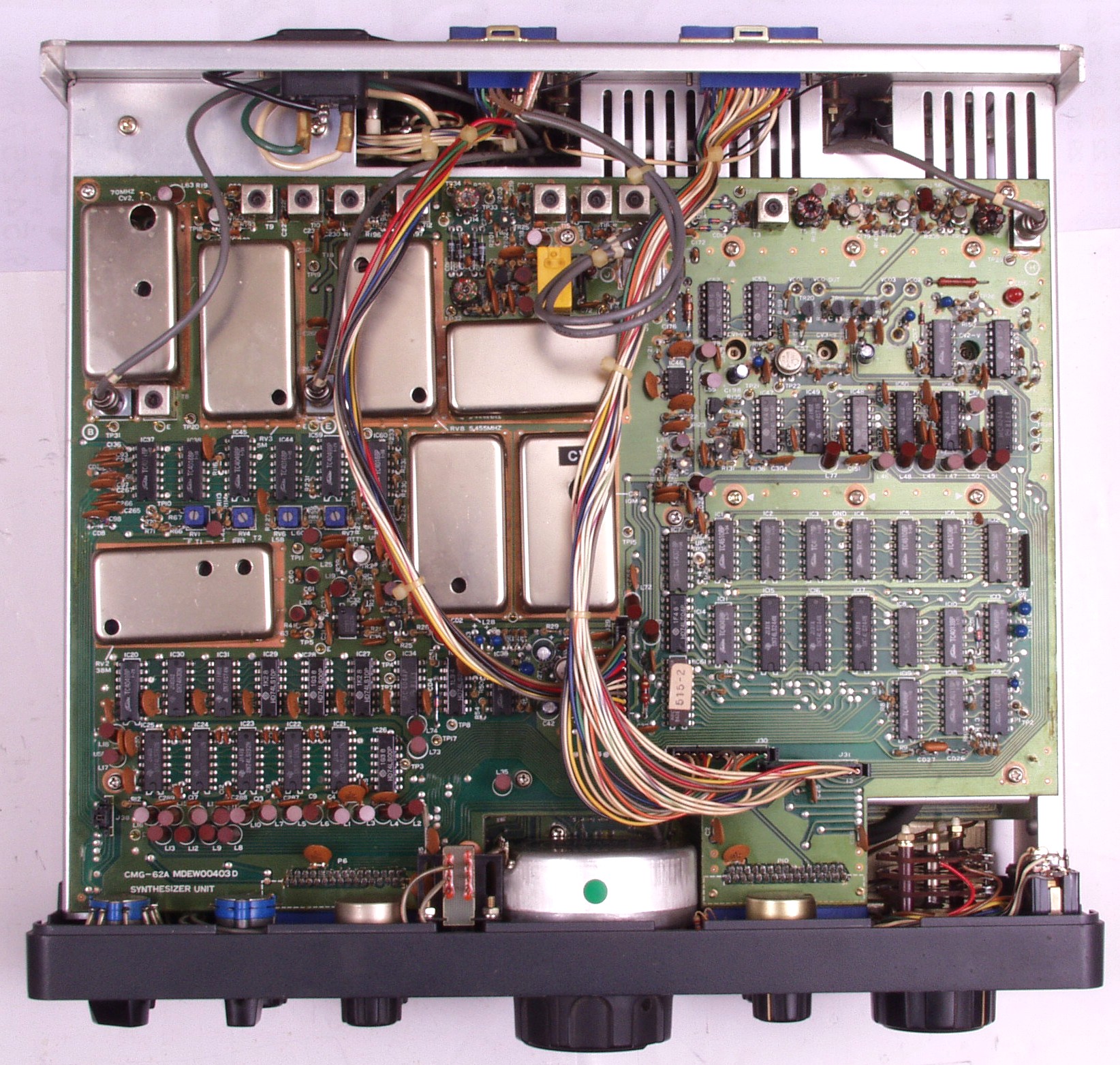

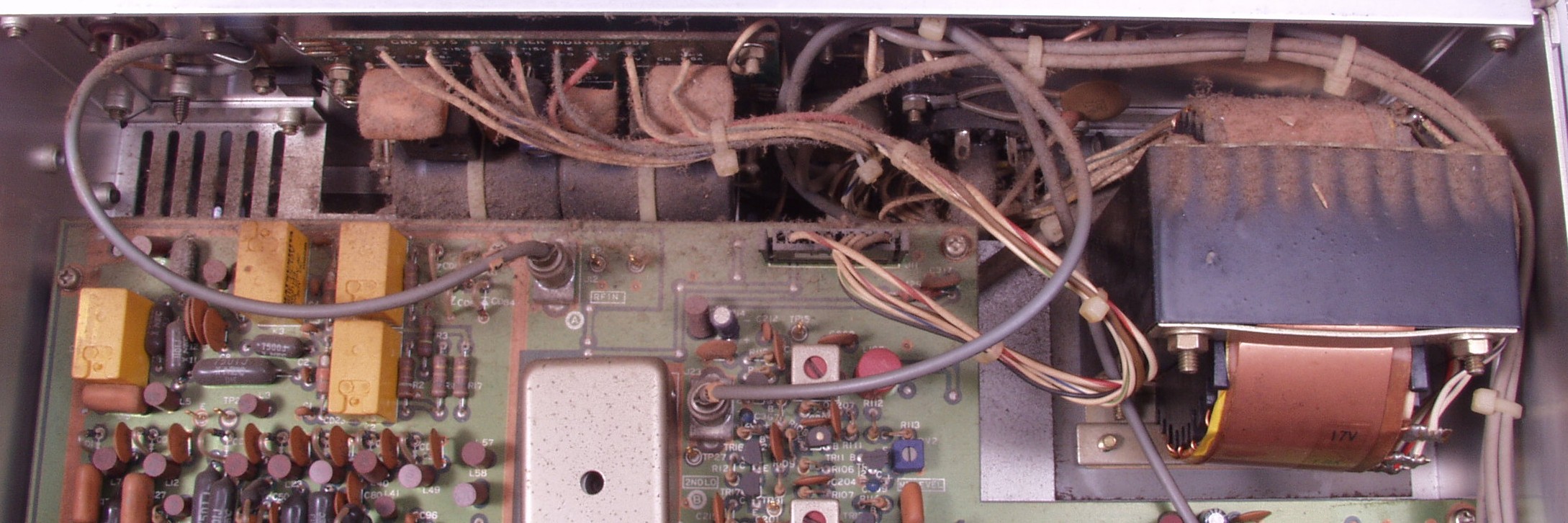

Ａ－１Ｃ．　下から見る
Ａ－２．　修理前の感度測定　上のＳＧより４００ＨＺＡＭ５０％変調の信号を受信し、ライン出力をオシロで観測、信号強度＝２μＶ
　　　　　　　　　　　　　　　　　　高い所が、少し悪いです

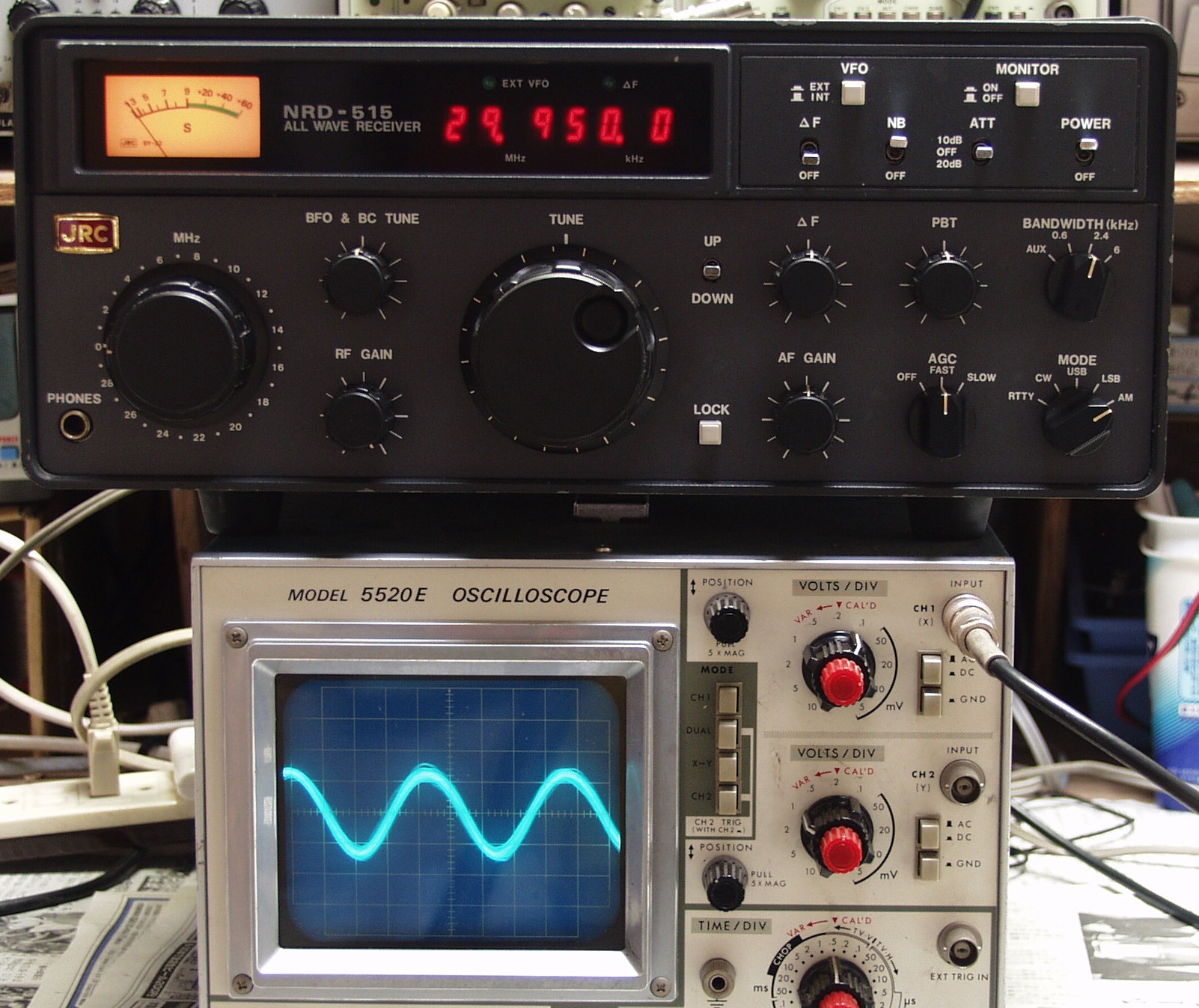

Ａ－２Ａ．　２９．９５ＭＨＺ

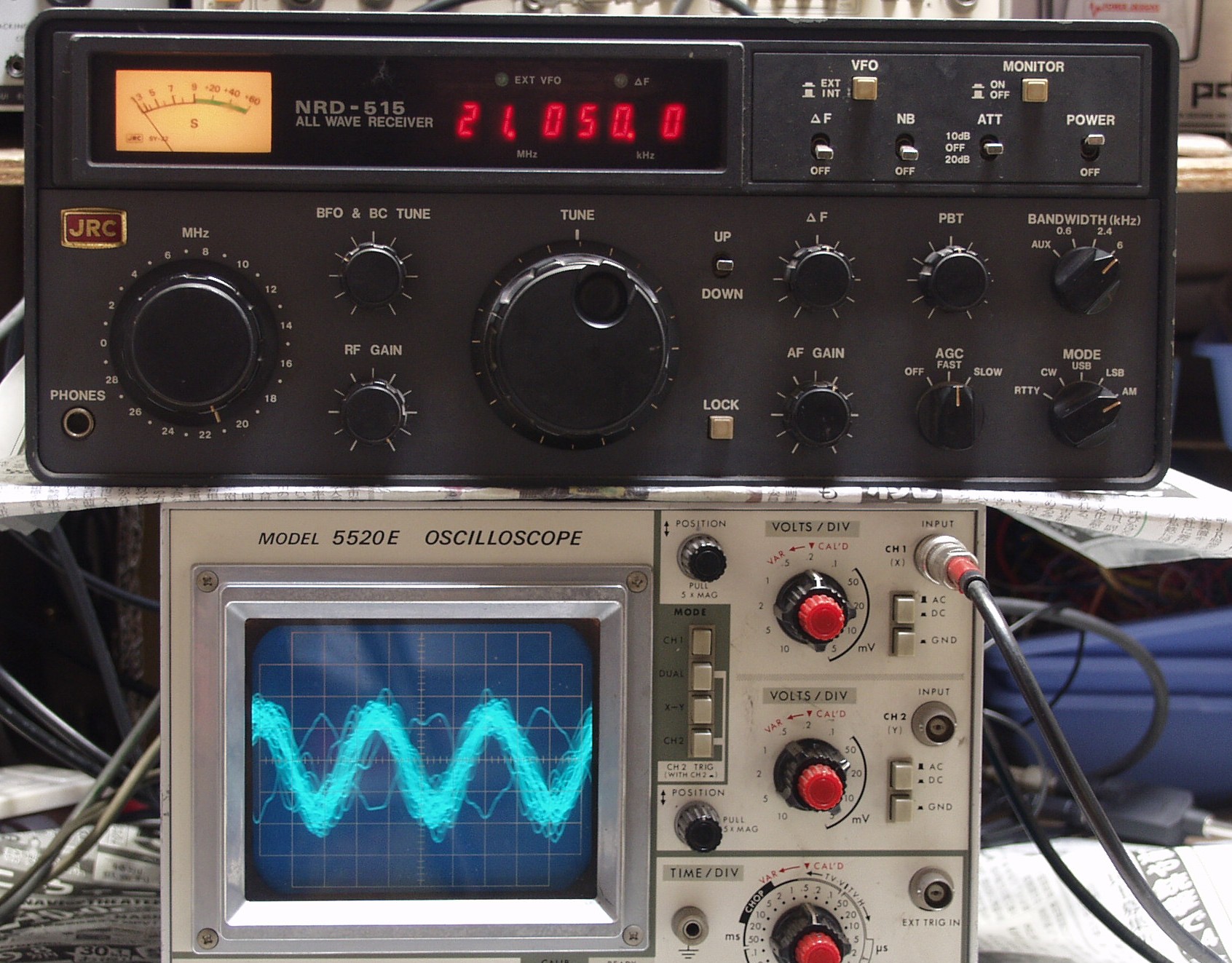

Ａ－２Ｂ．　２１．０５ＭＨＺ

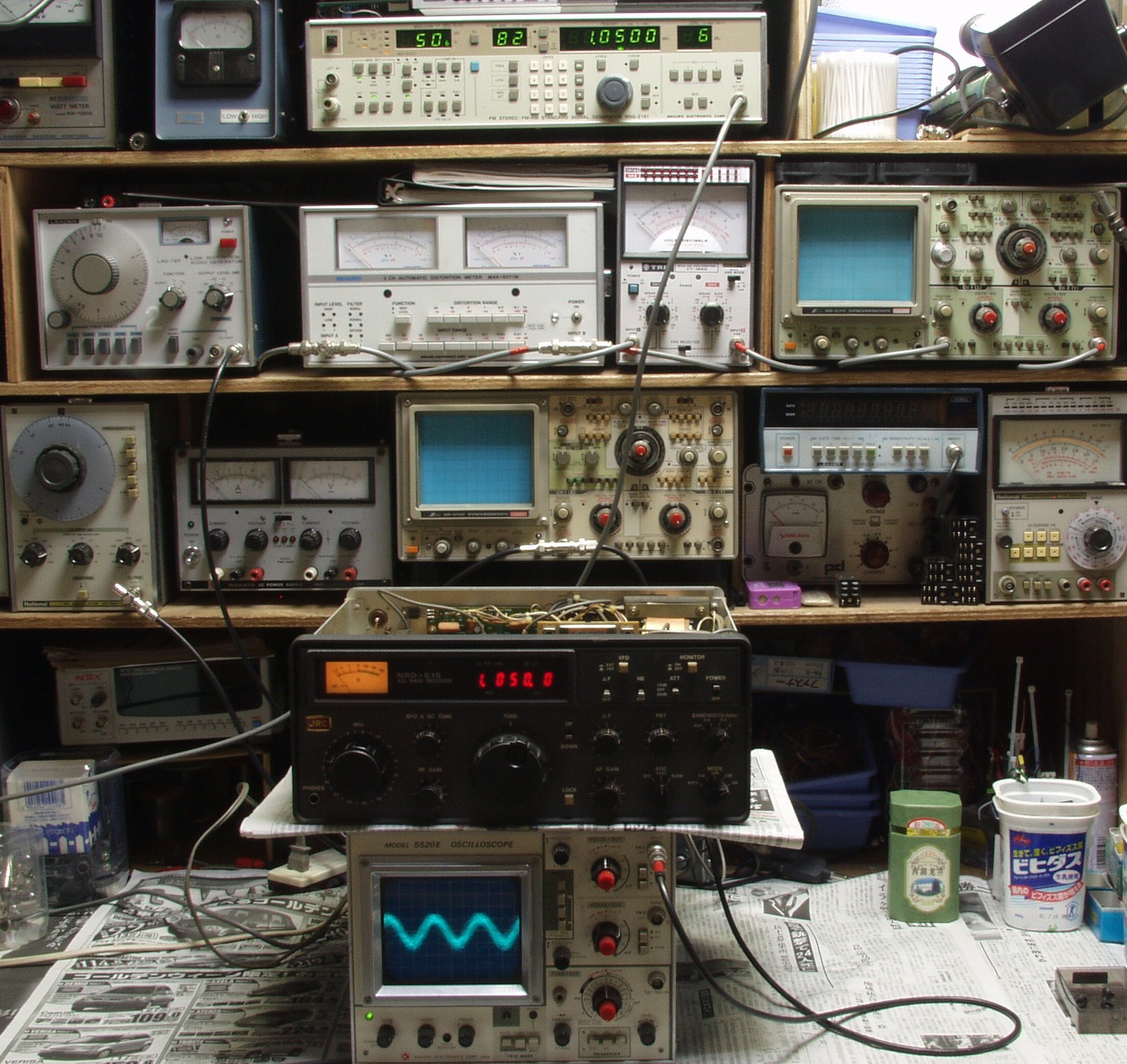

Ａ－２Ｃ．　１０．０５ＭＨＺ

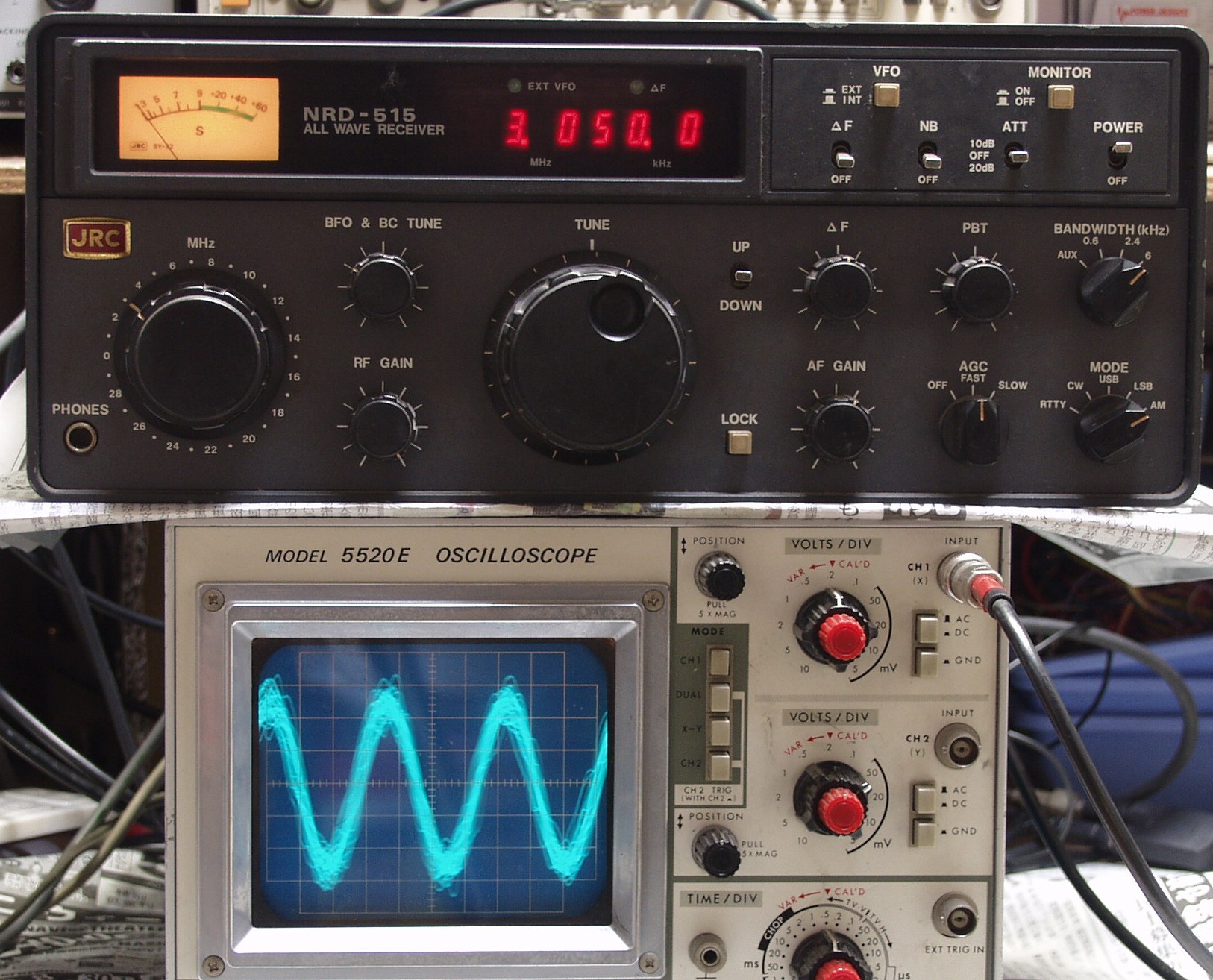

Ａ－２Ｄ．　３．０５ＭＨＺ

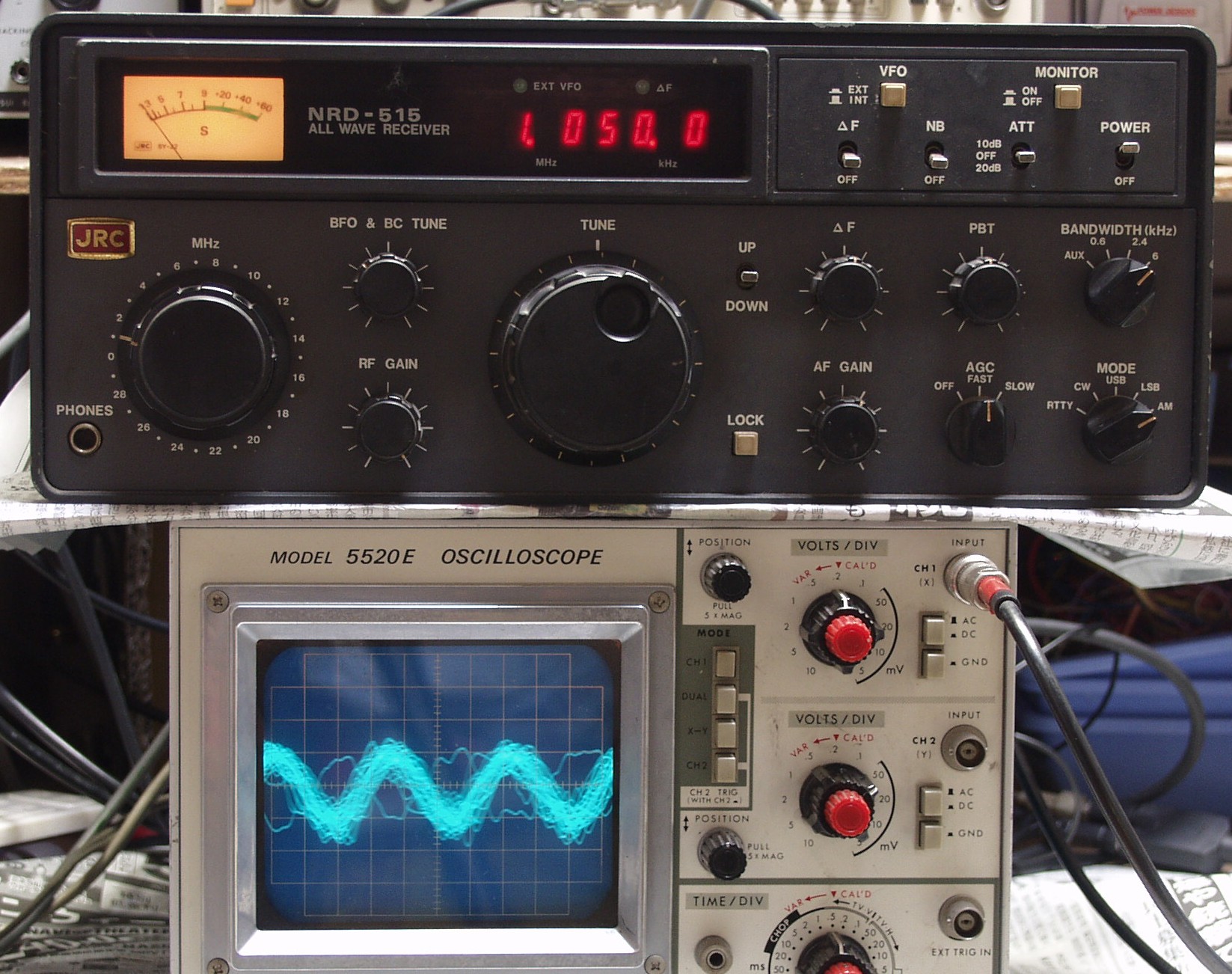

Ａ－２Ｅ．　１．０５ＭＨＺ　この周波数のみ信号強度＝６μＶ

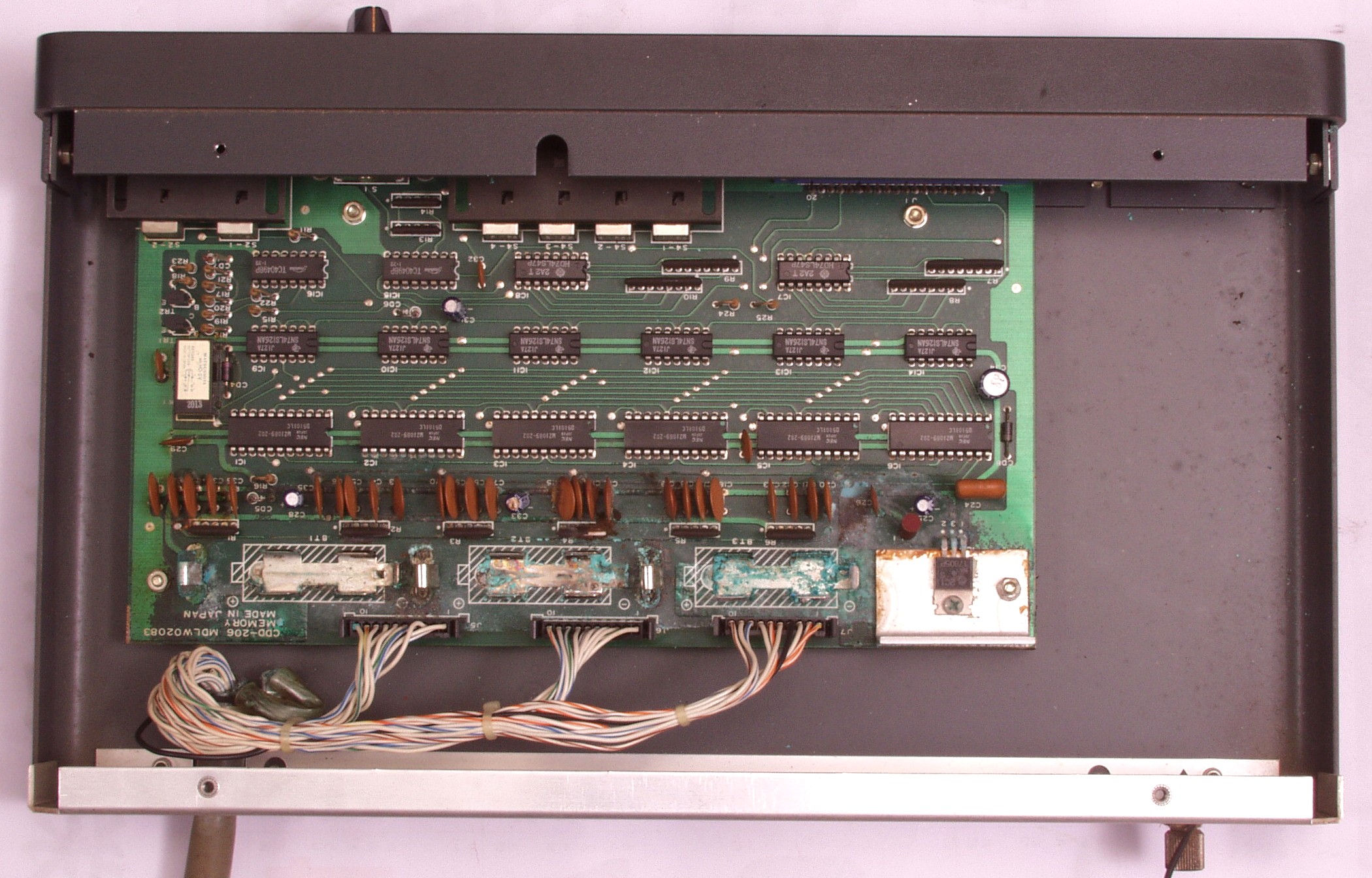

Ａ－３．　ＮＨＤ－５１８　上から見る

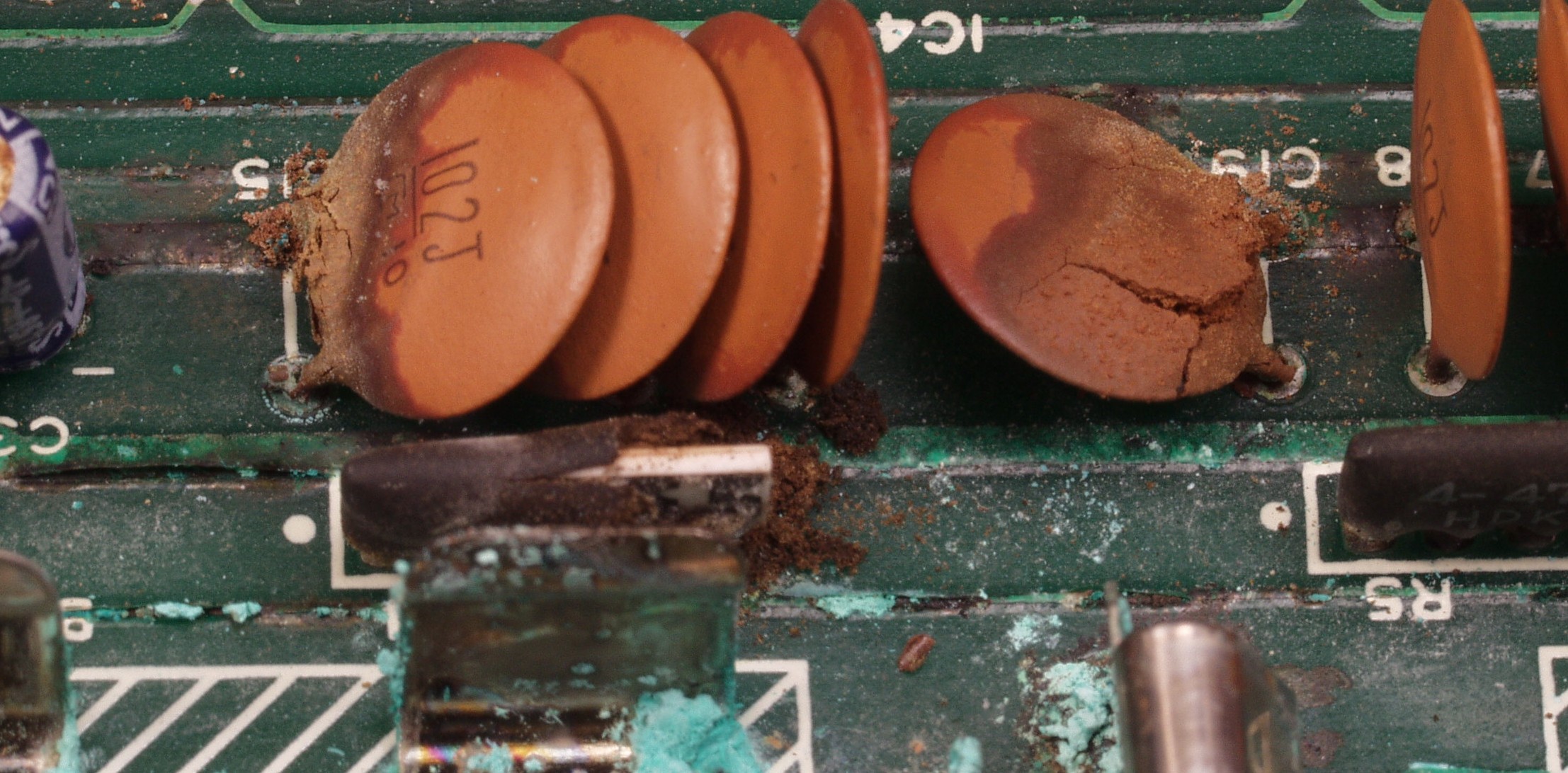

Ａ－４．　ＮＨＤ－５１８　セラミックコンデンサーや集合抵抗も腐食

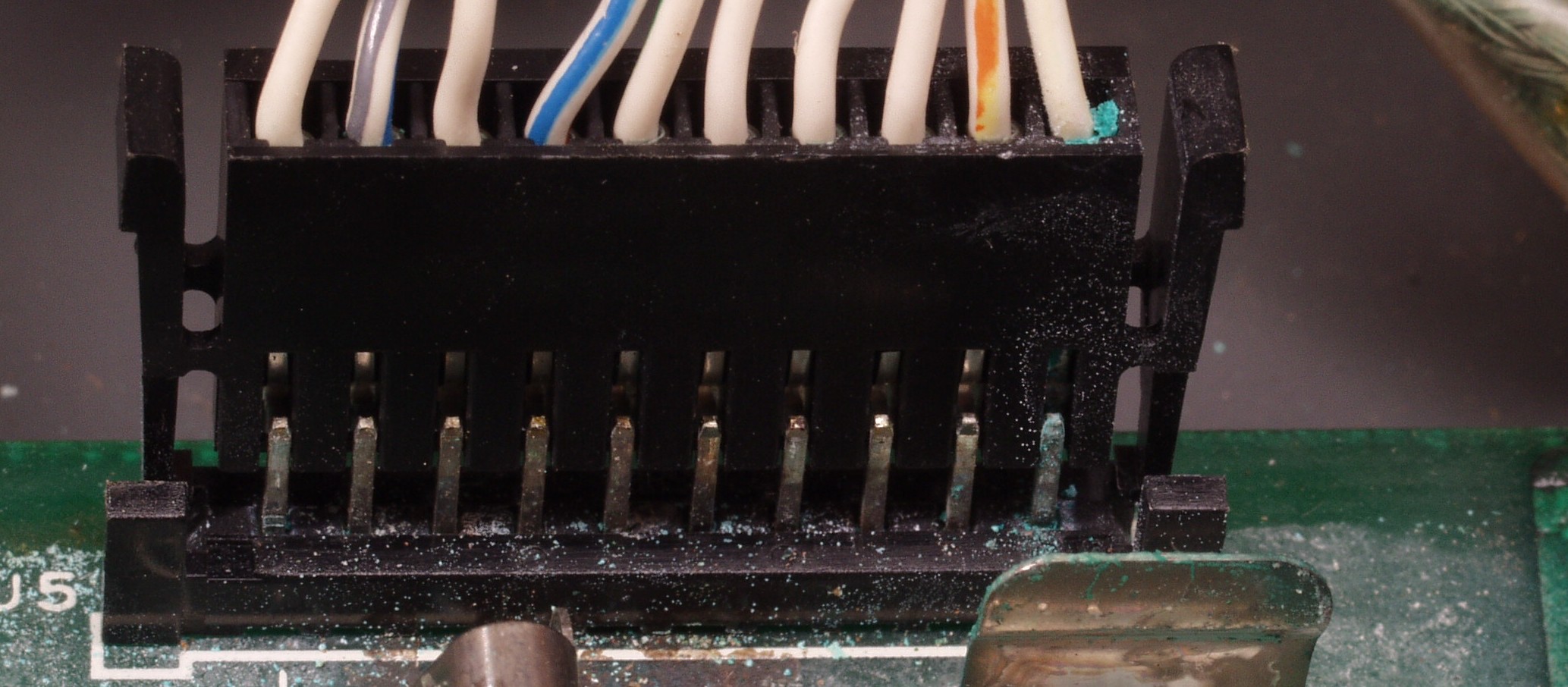

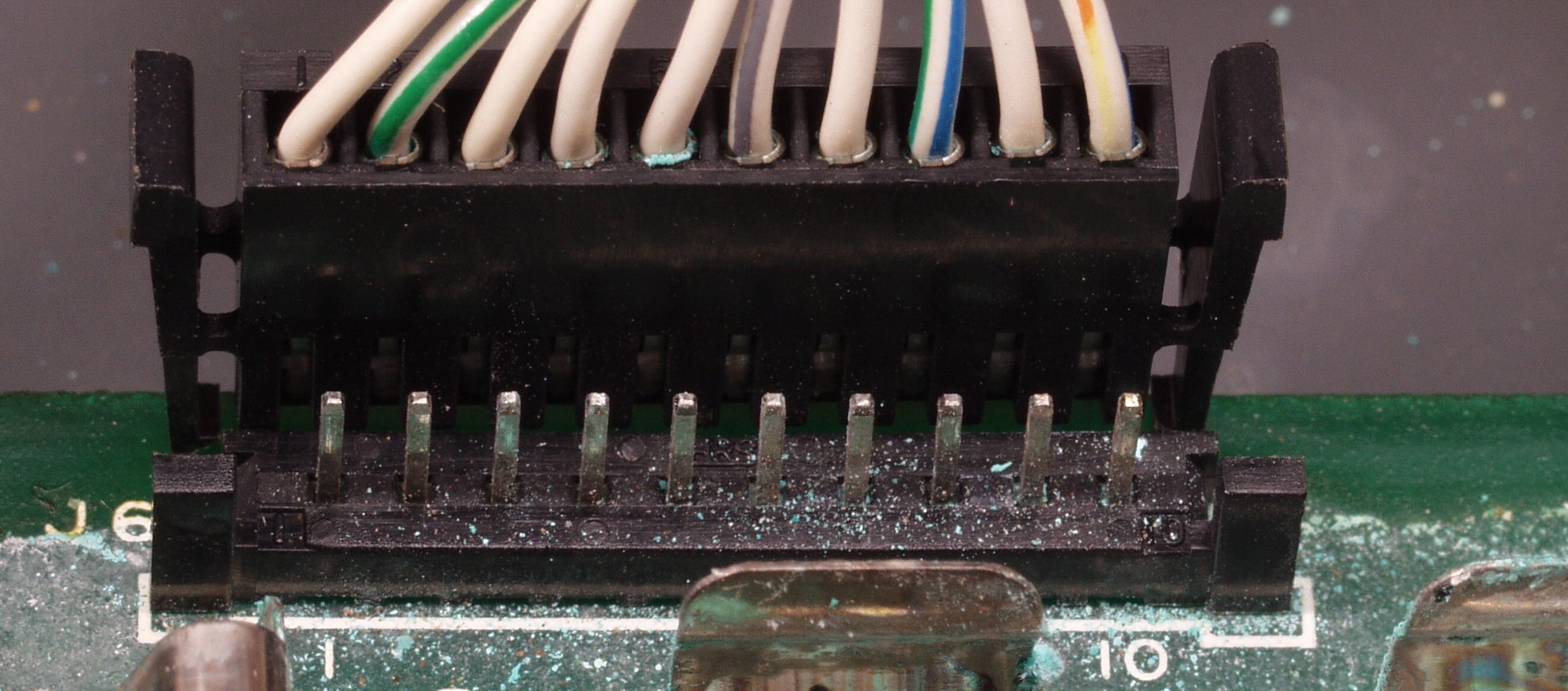

Ａ－５．　ＮＨＤ－５１８　コネクターの引き出し線も腐食
Ａ－６．　ＮＨＤ－５１８　コネクターの引き出し線２も腐食
Ｃ．　修理状況

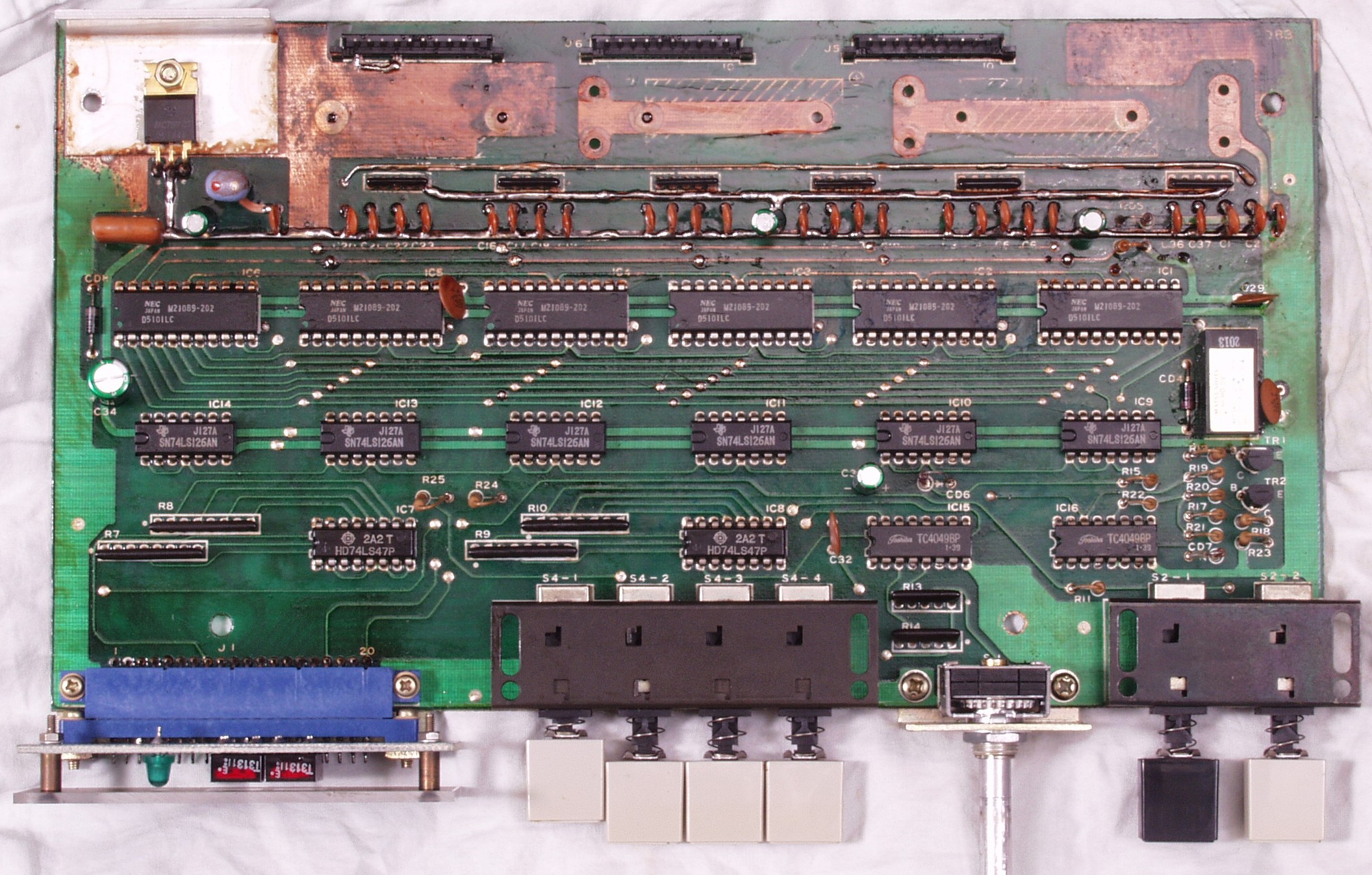

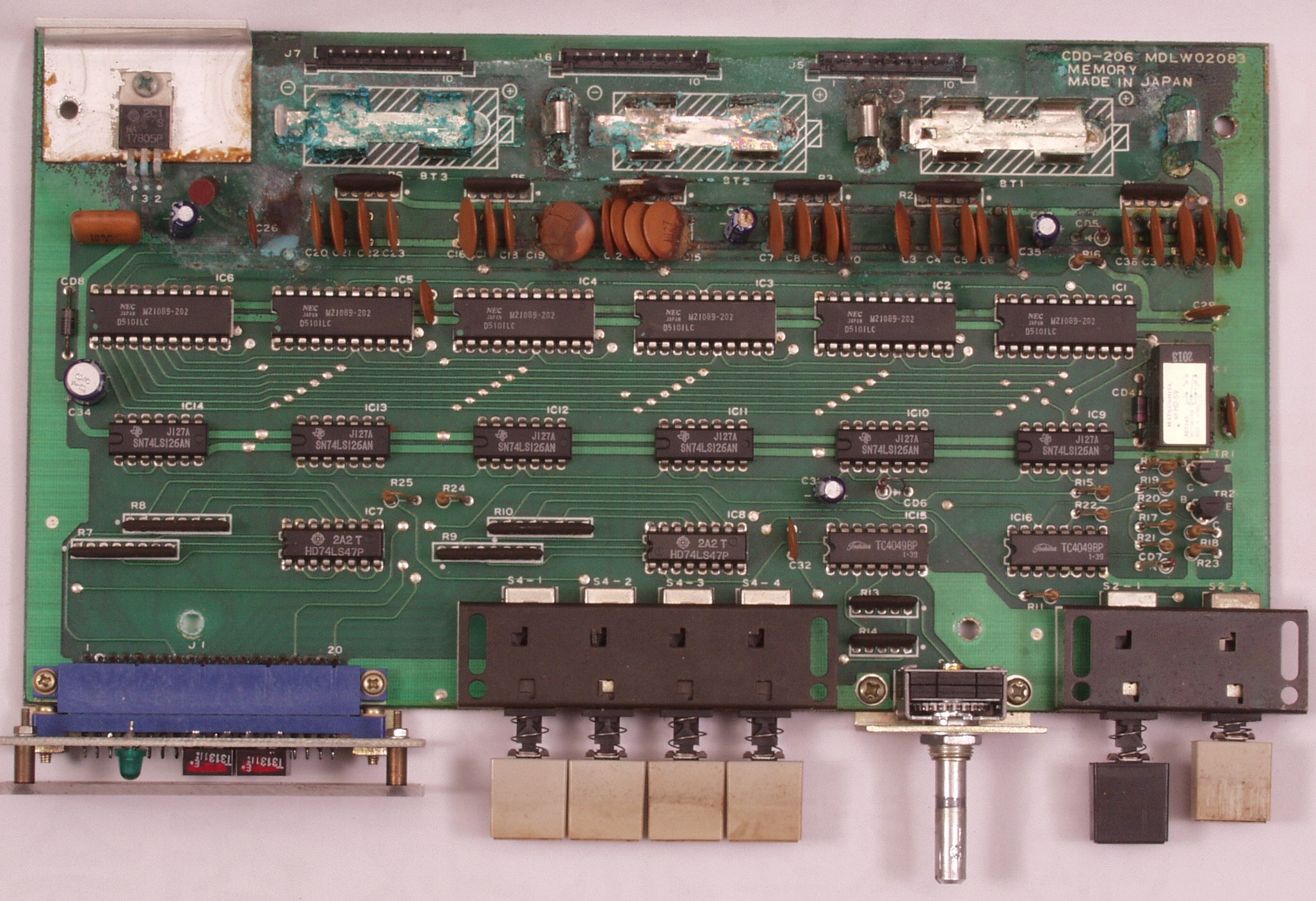

Ｃ－１Ａ．　修理前　ＮＨＤ－５１８基板
Ｃ－１Ｂ．　修理中　ＮＨＤ－５１８基板　腐食した部品を取り除き、浮いた部分を取り外す

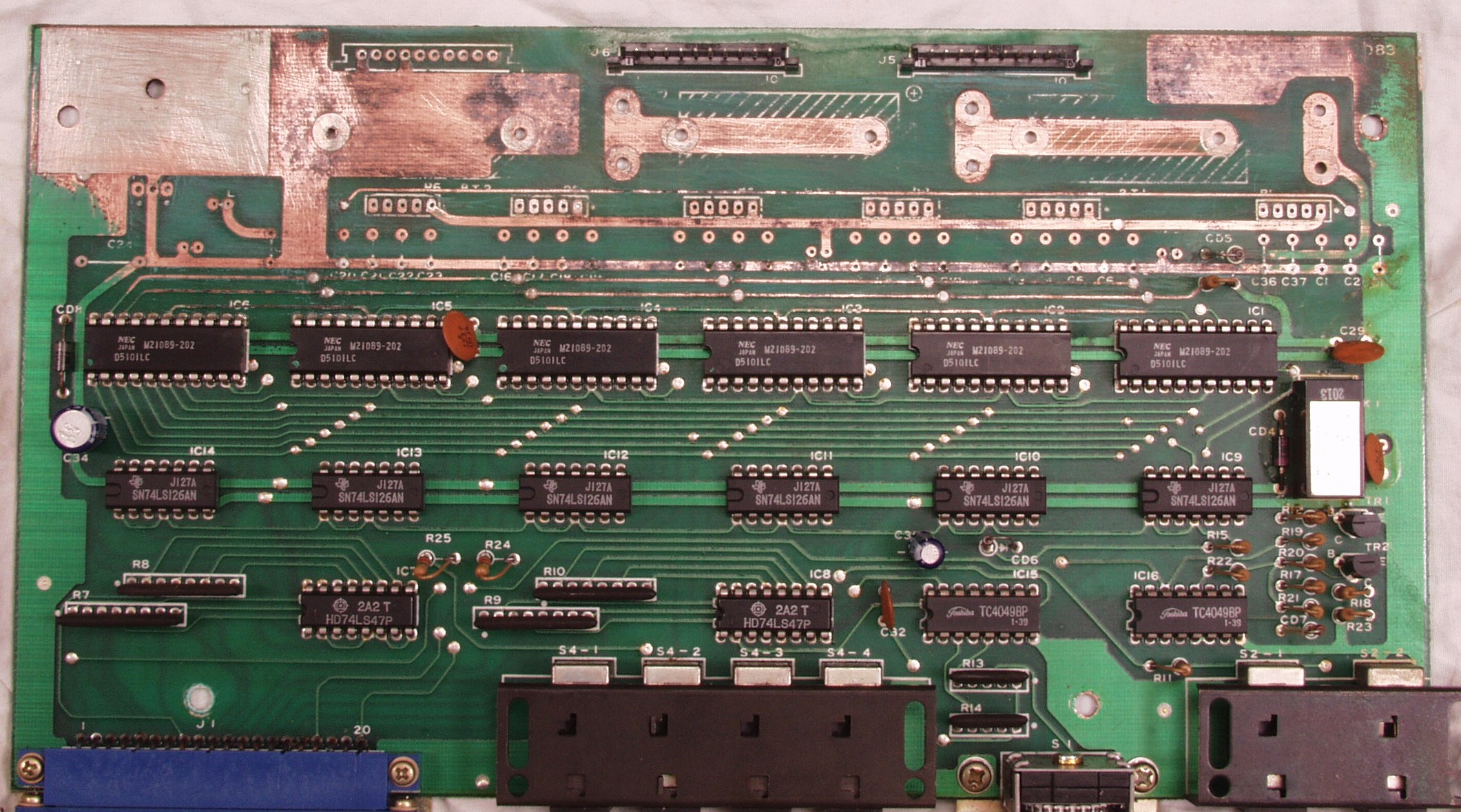

Ｃ－１Ｃ．　修理中　ＮＨＤ－５１８基板　動作ＯＫ

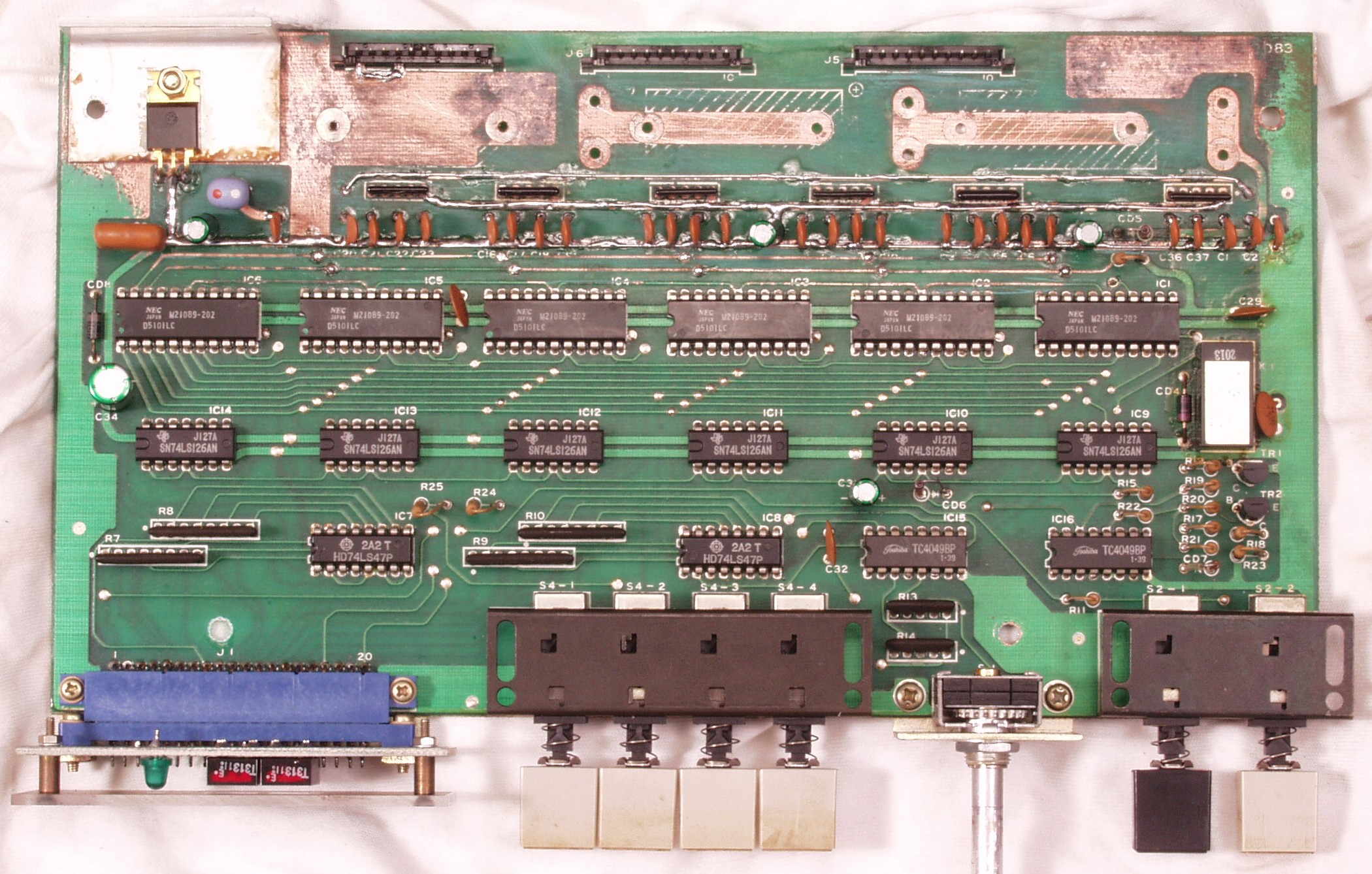

Ｃ－１Ｄ．　修理後　ＮＨＤ－５１８基板　さび止めのため、フラックスを塗り完成

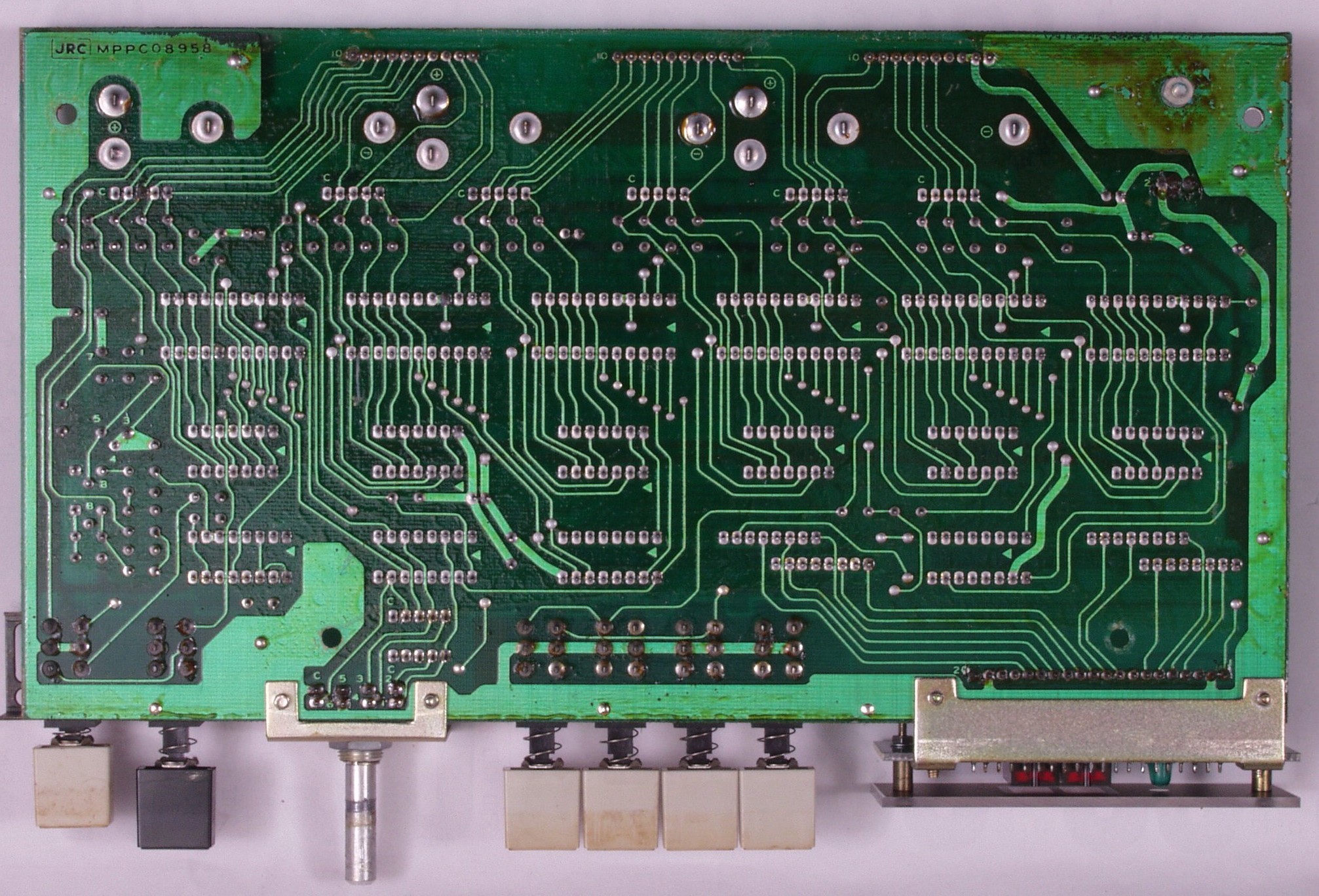

Ｃ－１Ｅ．　修理前　ＮＨＤ－５１８基板裏
Ｃ－１Ｆ．　修理（半田補正）後　ＮＨＤ－５１８基板裏　全半田やり直し
Ｃ－１Ｇ．　完成ＮＨＤ－５１８基板裏　洗浄後
Ｃ－２Ａ．　修理中　ＮＨＤ－５１８基板へのコネクターを接点復活材で磨く

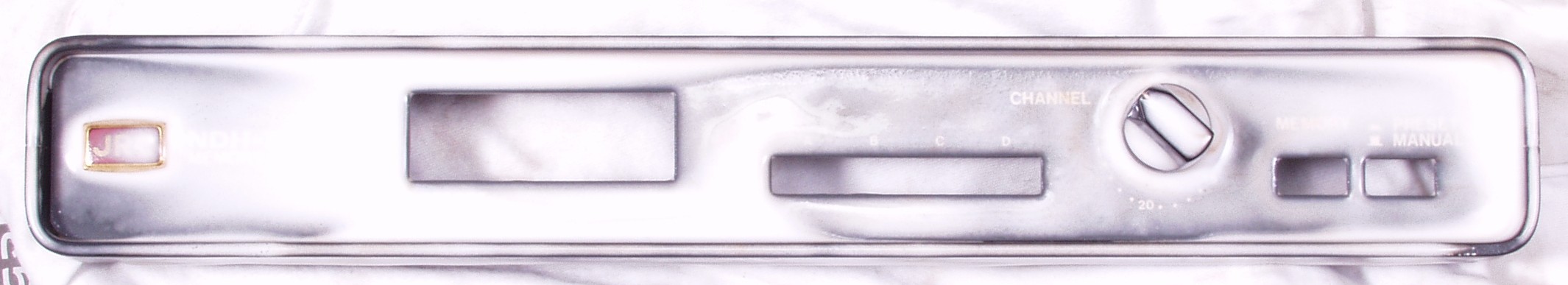

Ｃ－２Ｂ．　修理中　ＮＨＤ－５１８パネル清掃
Ｃ－２Ｃ．　ＮＨＤ－５１８交換部品
Ｃ－３Ａ．　修理前　ＮＨＤ－５１８　上から見る

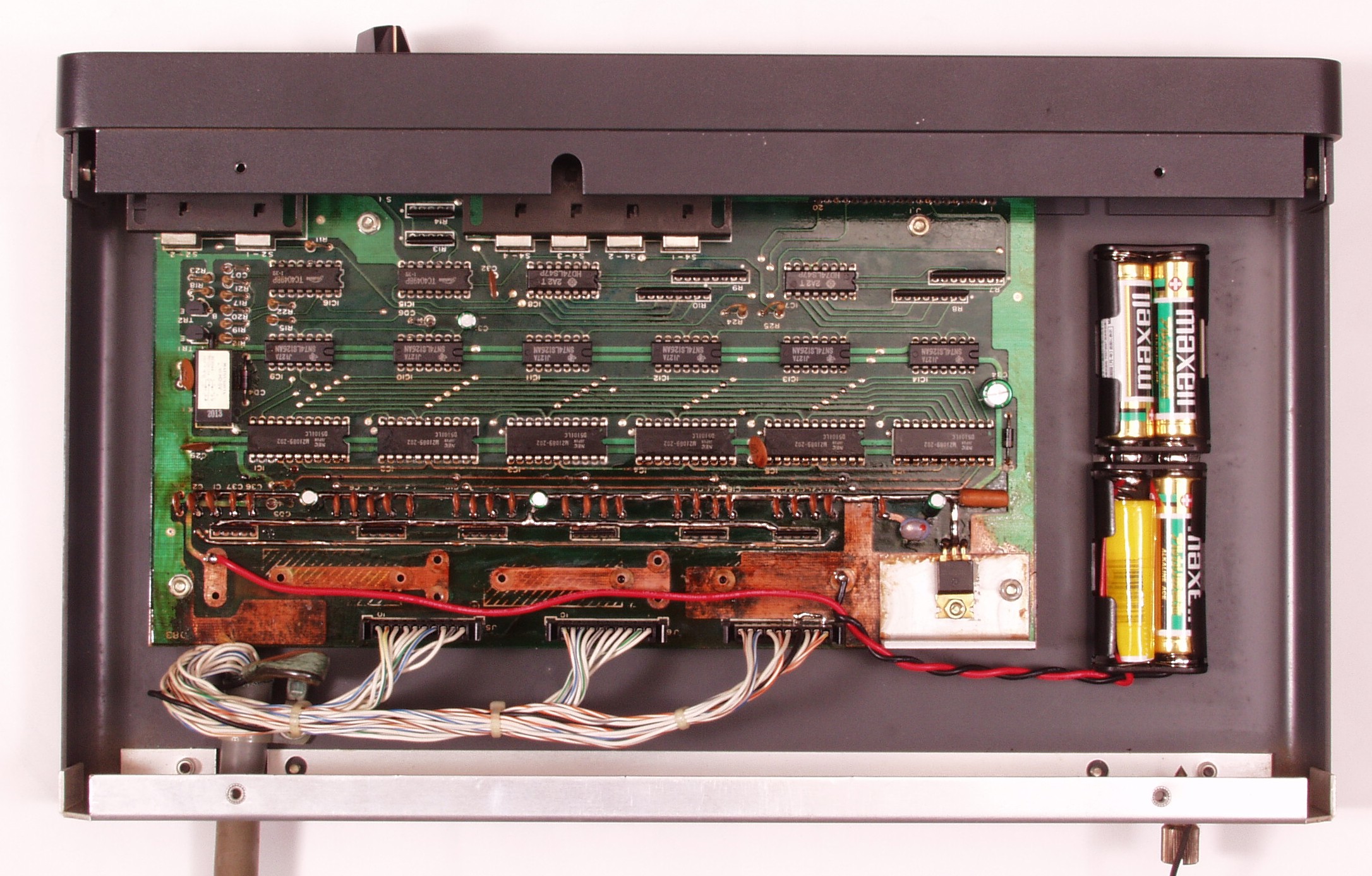

Ｃ－３Ｂ．　修理後　ＮＨＤ－５１８　上から見る　空きスペースに電池を移動
Ｃ－４Ａ．　修理前　電源基板
Ｃ－４Ｂ．　修理後　電源基板　電解コンデンサー５個交換
Ｃ－４Ｃ．　修理前　電源基板裏
Ｃ－４Ｄ．　修理（半田補正）後　電源基板裏　全半田やり直し後
Ｃ－４Ｅ．　完成電源基板裏　洗浄後

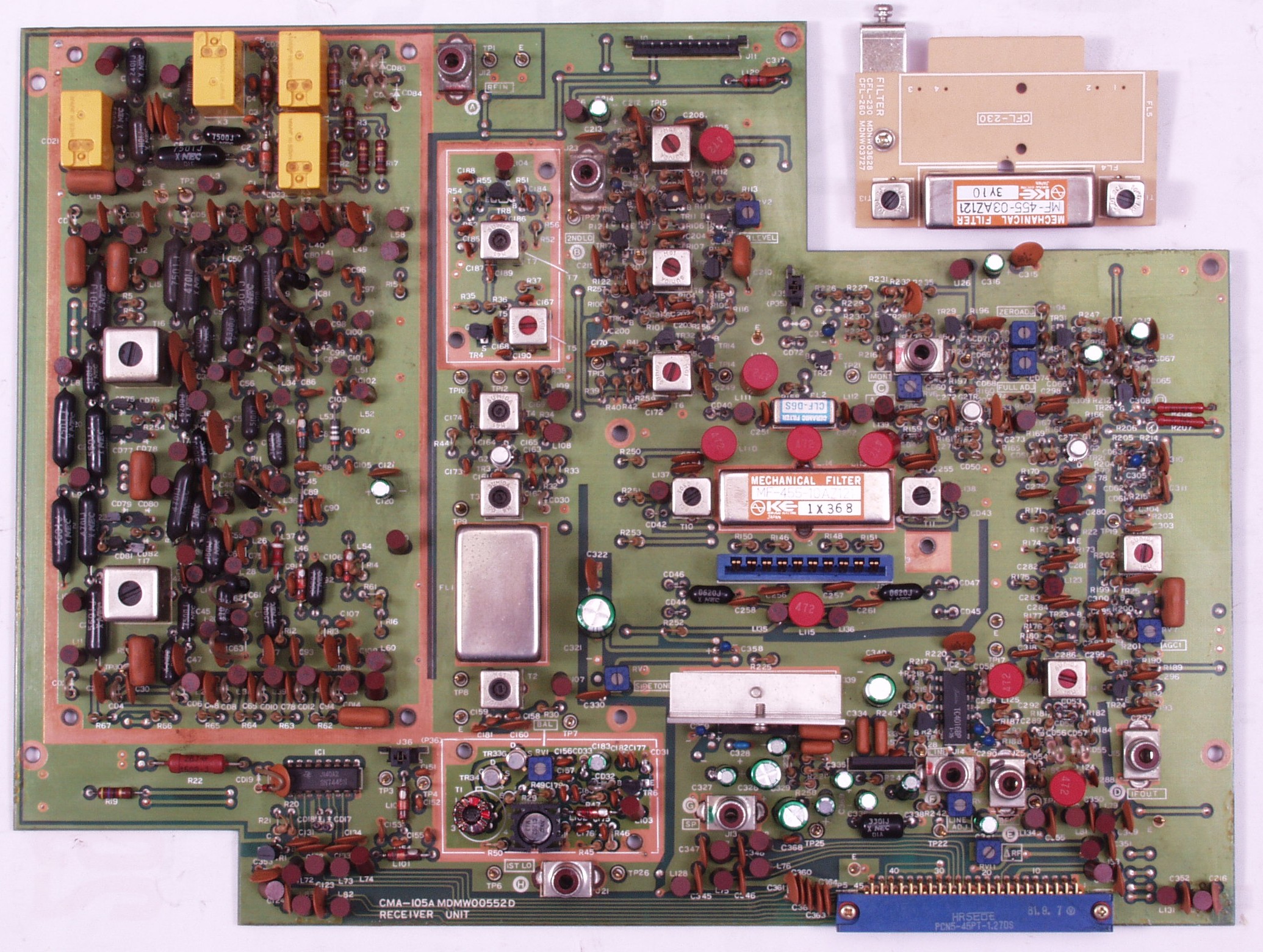

Ｃ－５Ａ．　修理前　ＲＸ基板
Ｃ－５Ｂ．　修理中　ＲＸ基板、シールドを外した所
Ｃ－５Ｃ．　修理後　ＲＸ基板　電解コンデンサー１４個、ＦＥＴ（電解トランジスター）３個交換

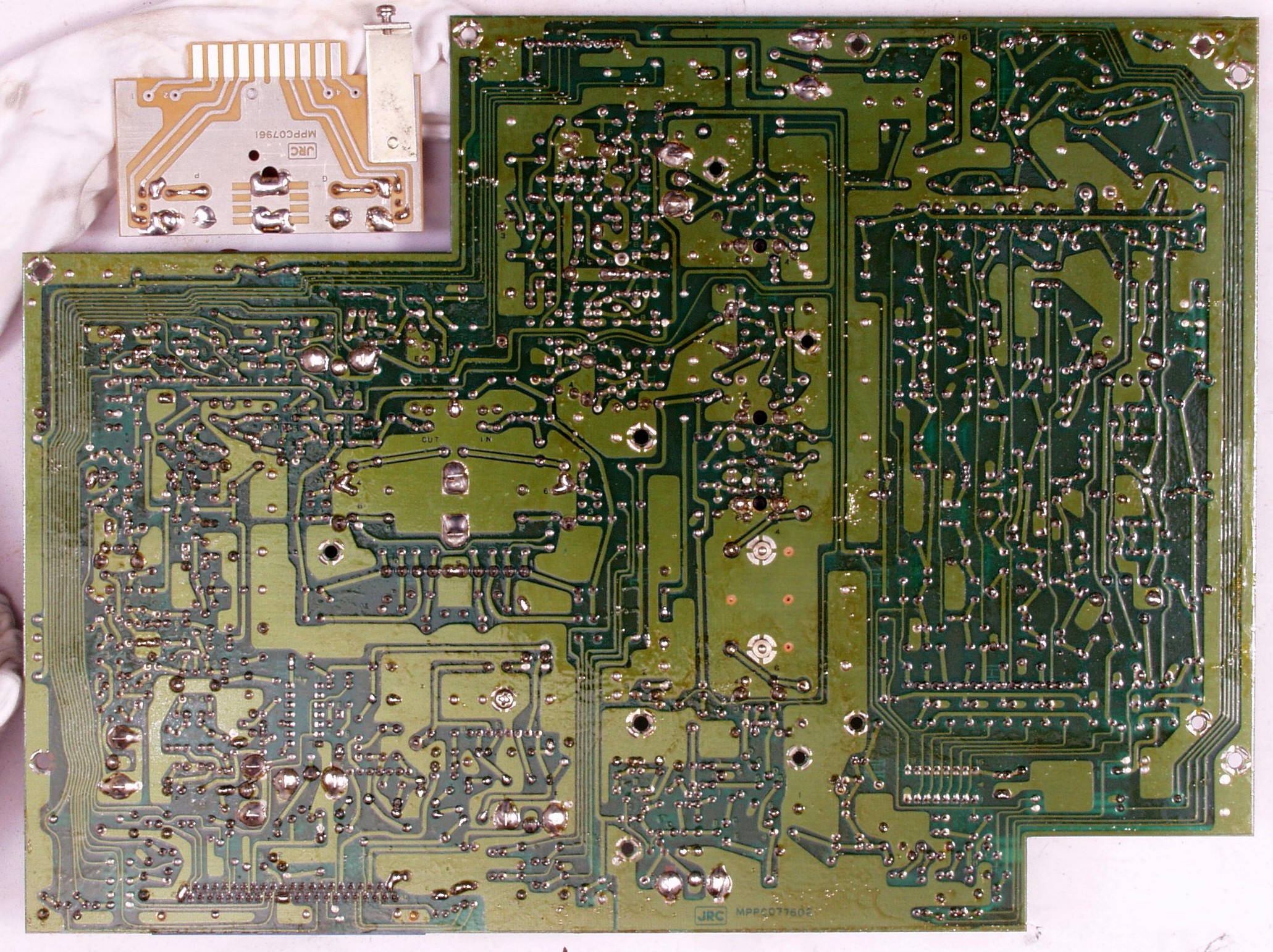

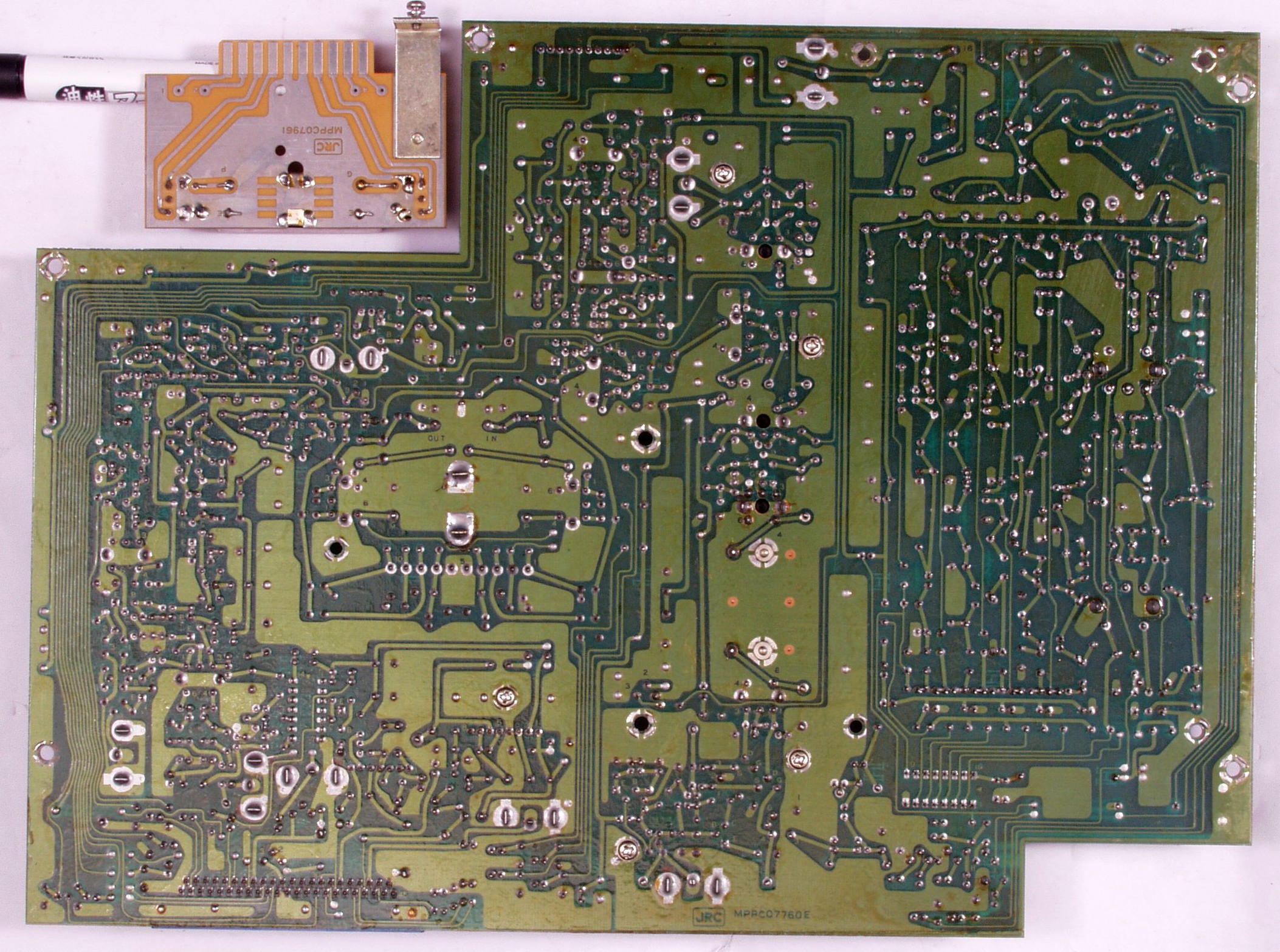

Ｃ－５Ｄ．　修理前　ＲＸ基板裏
Ｃ－５Ｅ．　修理（半田補正）後　ＲＸ基板裏
Ｃ－５Ｆ．　完成ＲＸ基板裏　洗浄後

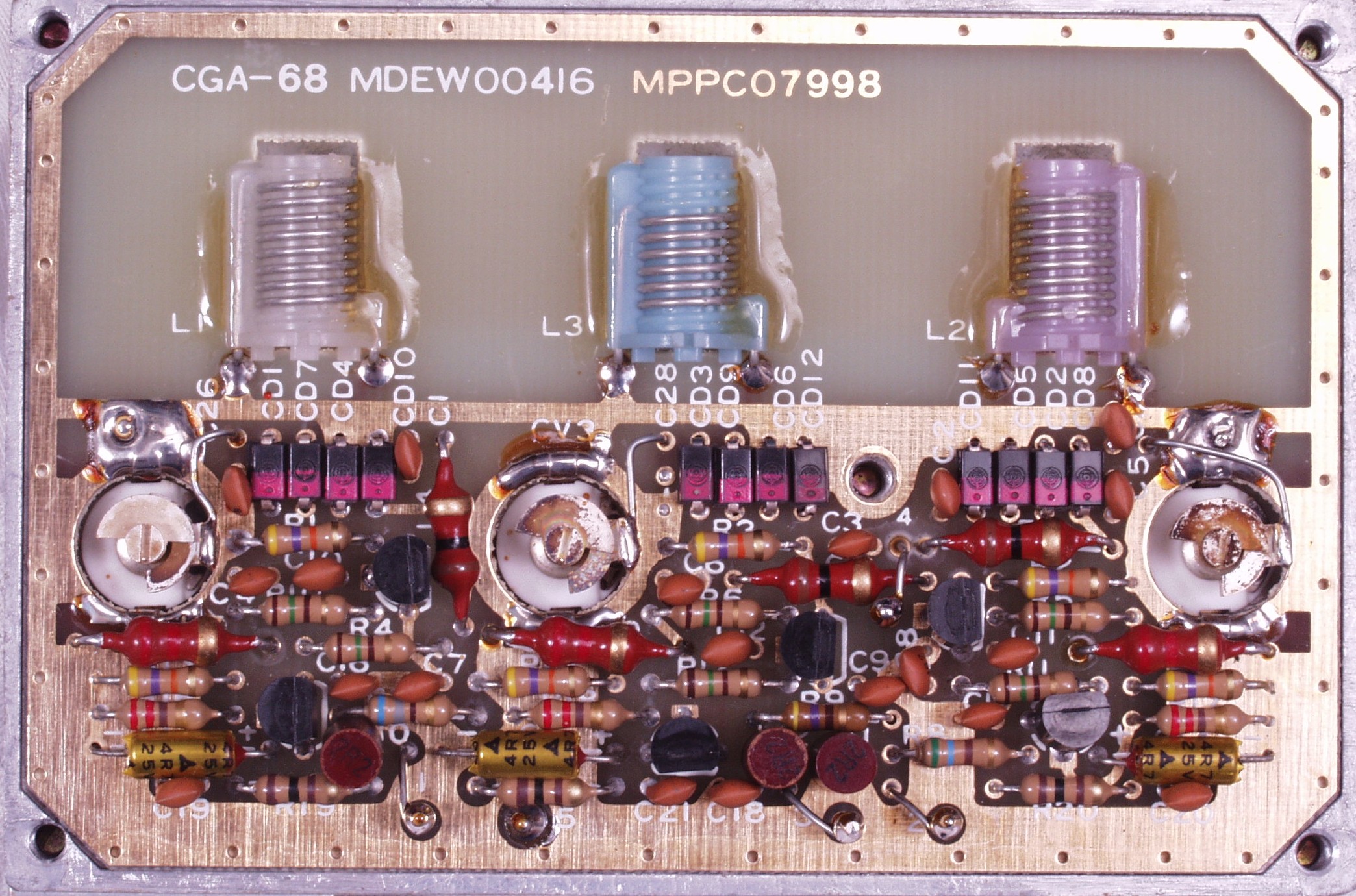

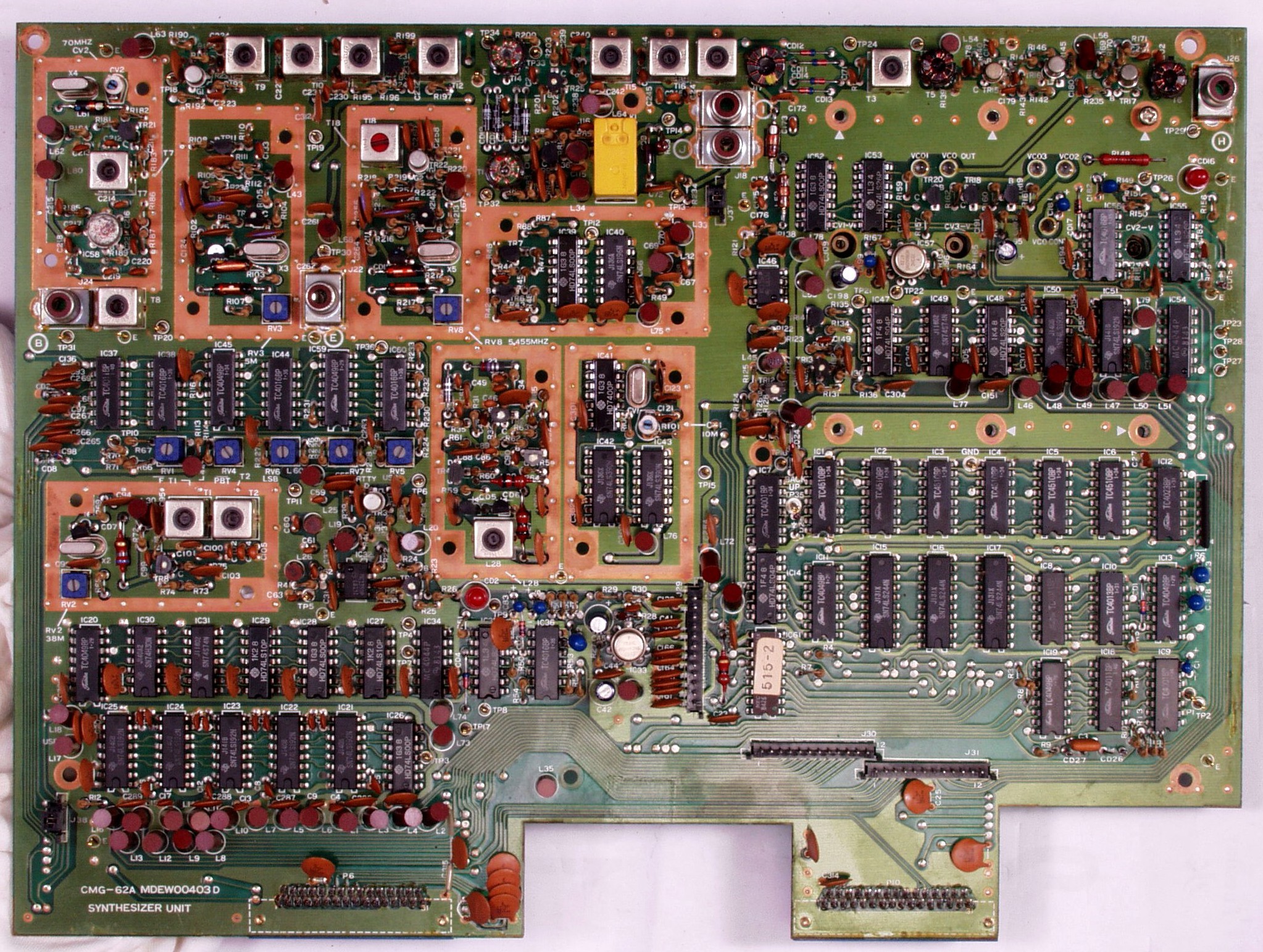

Ｃ－６Ａ．　修理前　シンセサイザー基板
Ｃ－６Ｂ．　修理中　シンセサイザー基板、シールドを外した所

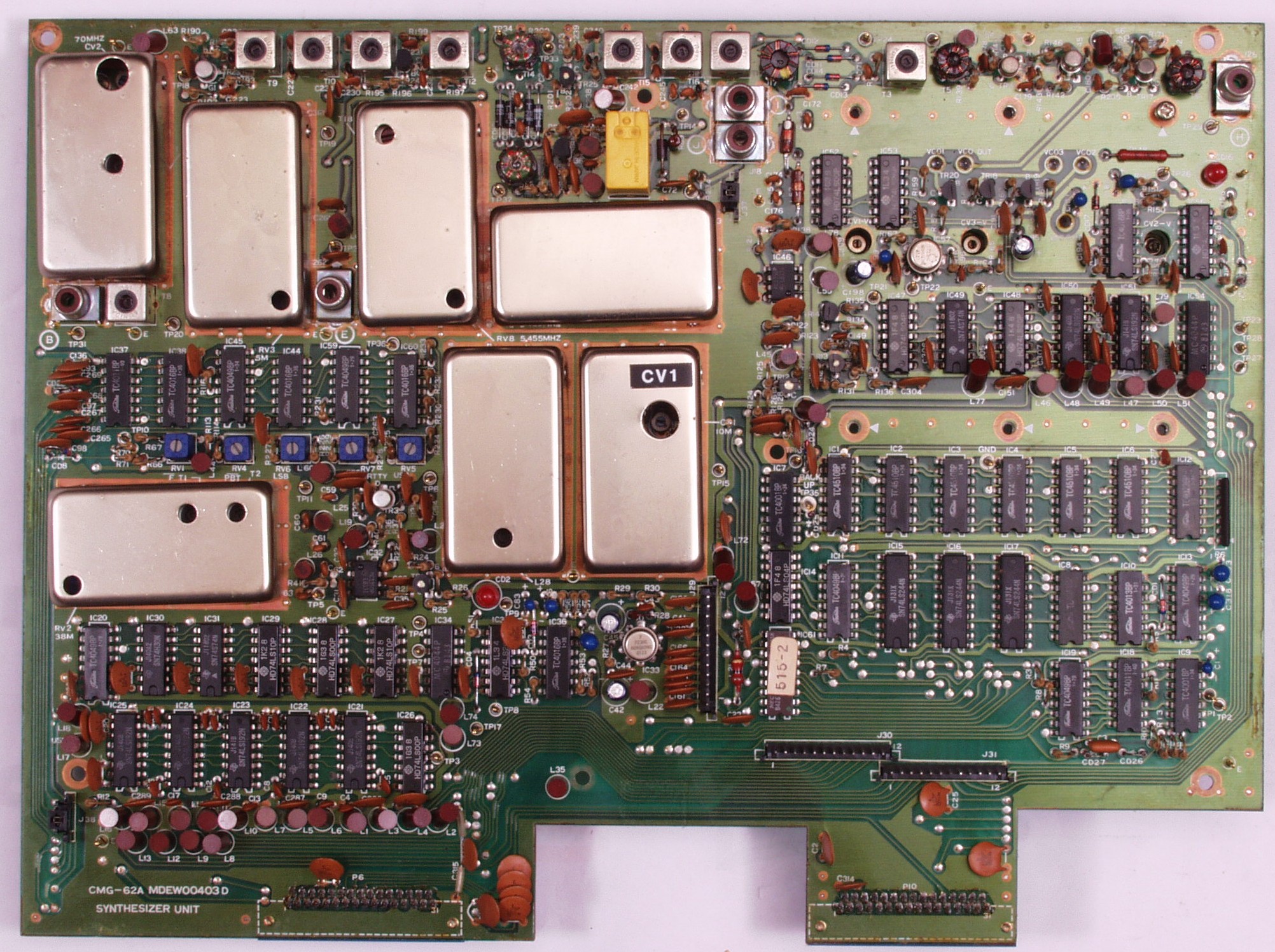

Ｃ－６Ｃ．　修理後　シンセサイザー基板　電解コンデンサー５個交換

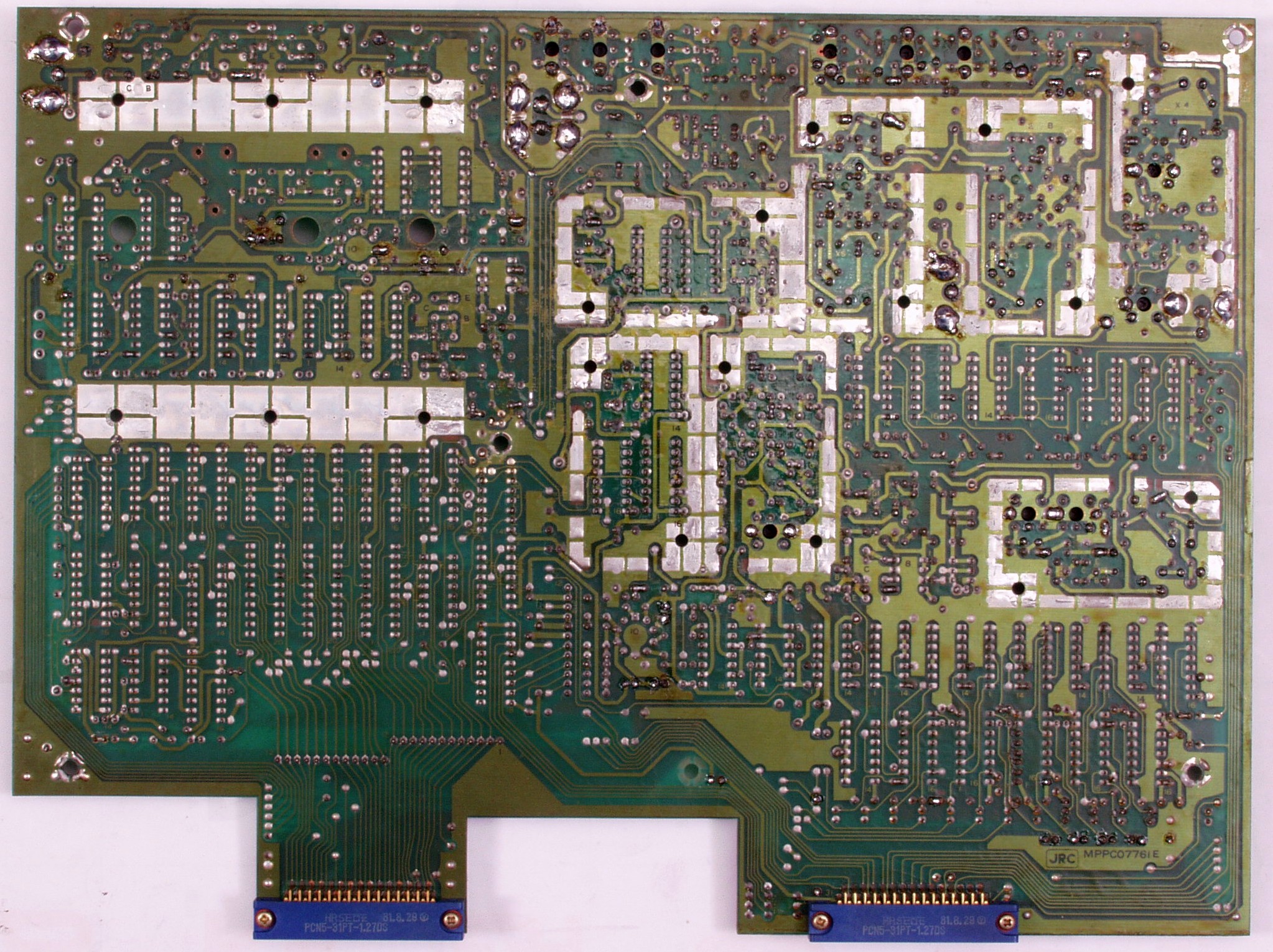

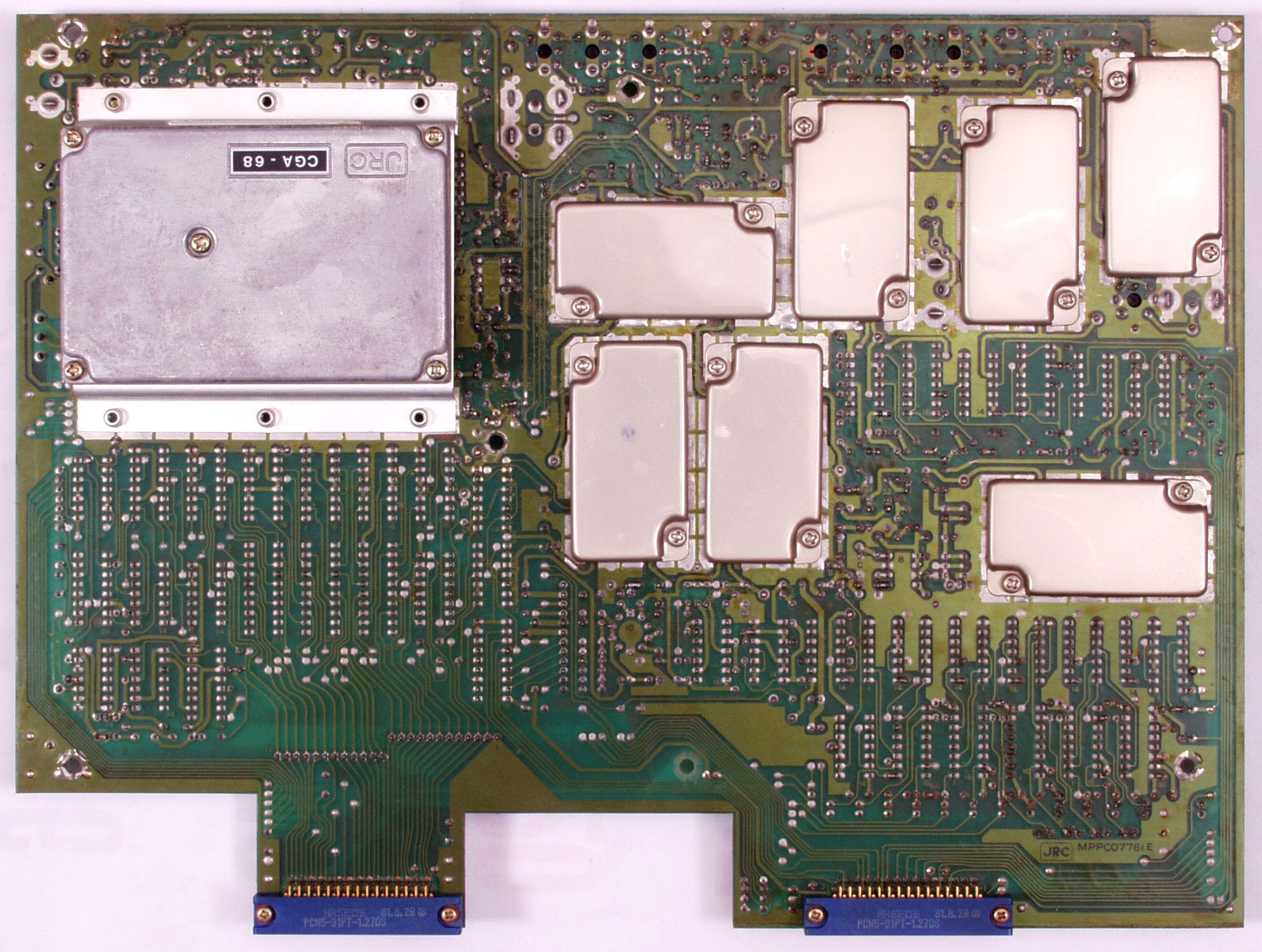

Ｃ－６Ｄ．　修理前　シンセサイザー基板裏
Ｃ－６Ｄ－１．　修理前　ＶＣＯの点検
Ｃ－６Ｅ．　修理中　シンセサイザー基板裏、シールドを外した所
Ｃ－６Ｆ．　修理（半田補正）後　シンセサイザー基板裏
Ｃ－６Ｇ．　完成シンセサイザー基板裏　洗浄後

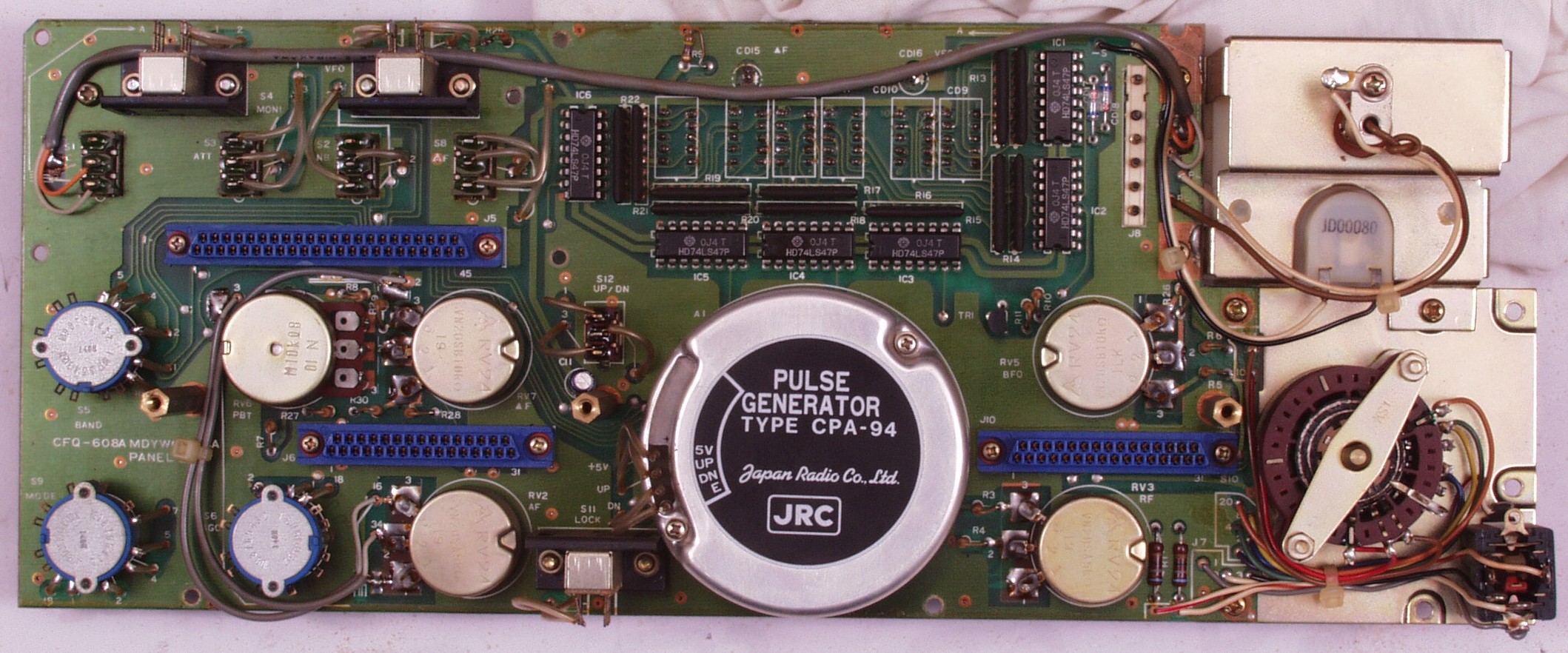

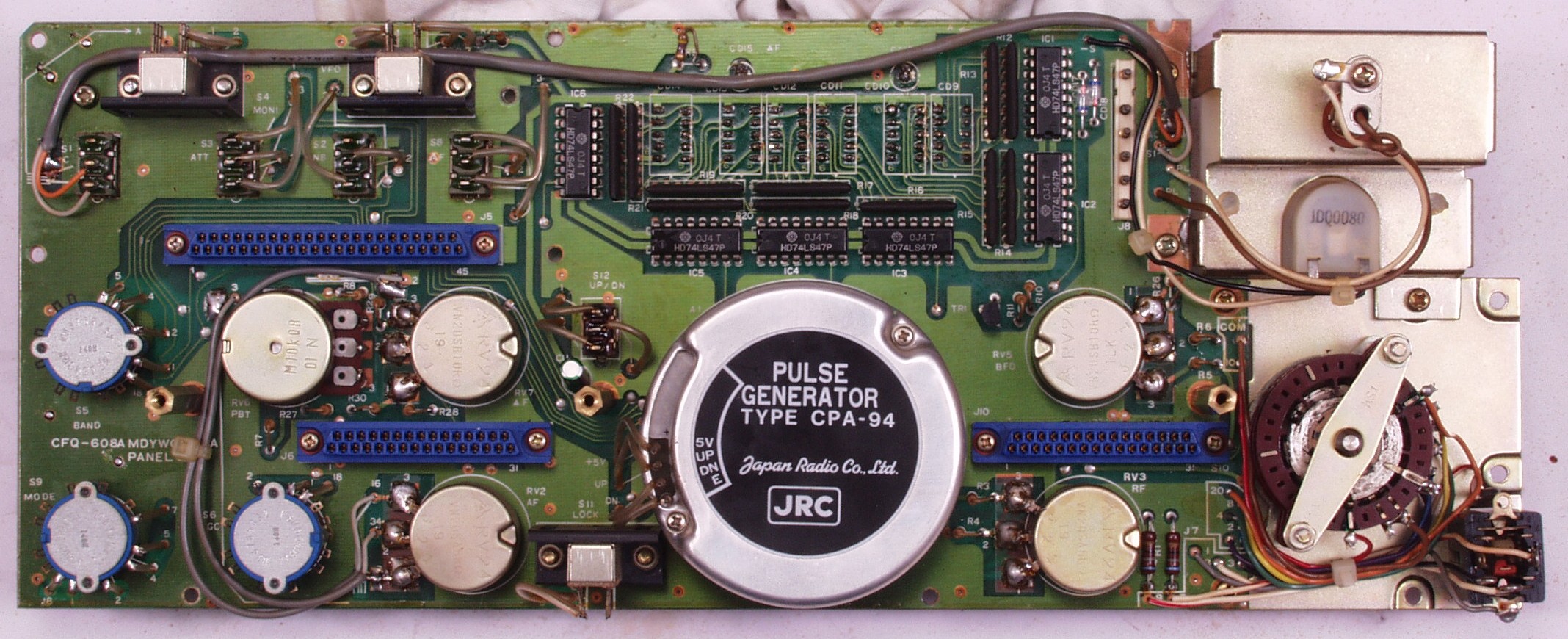

Ｃ－７Ａ．　修理前　パネル基板
Ｃ－７Ｂ．　修理後　パネル基板

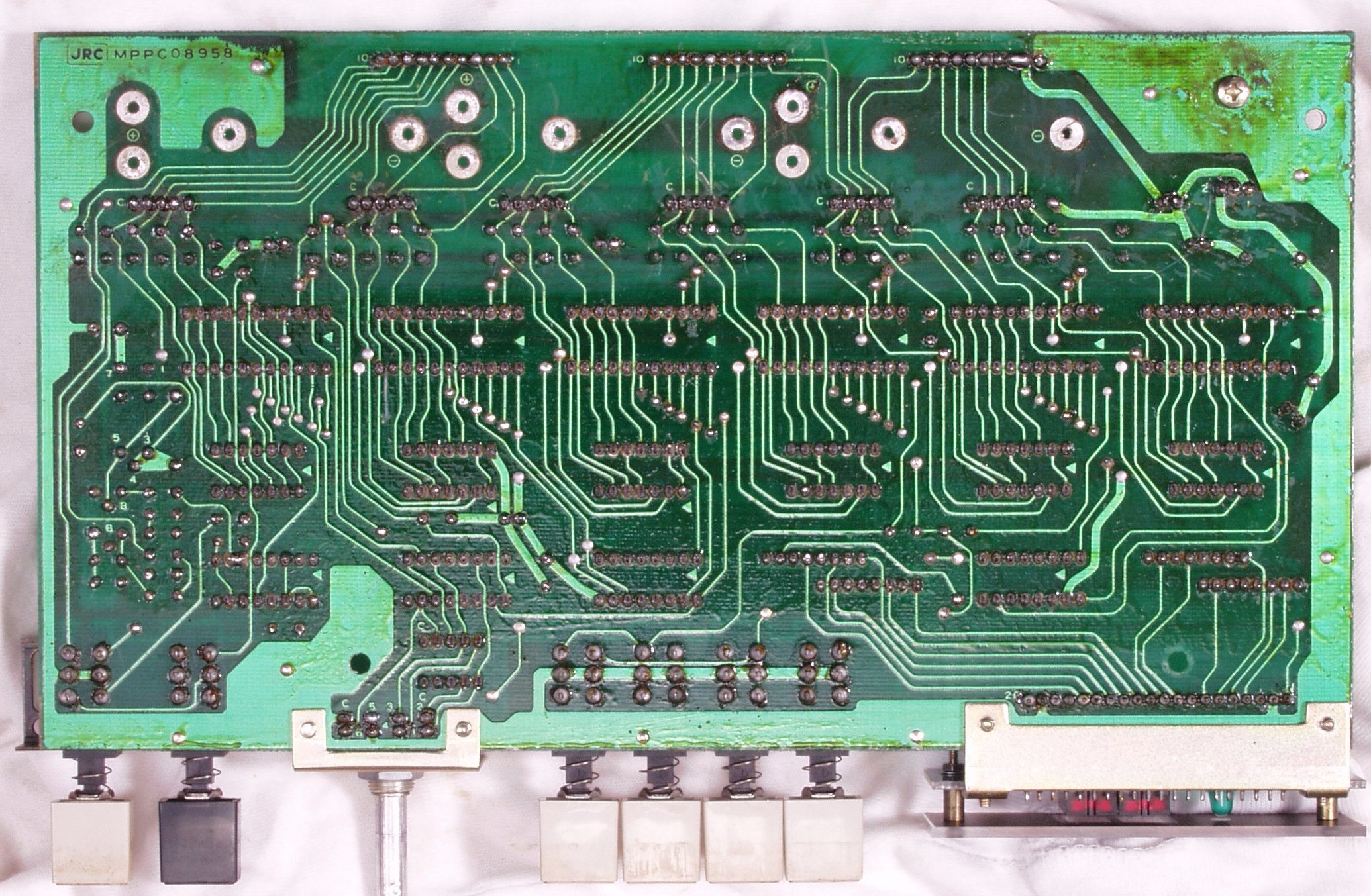

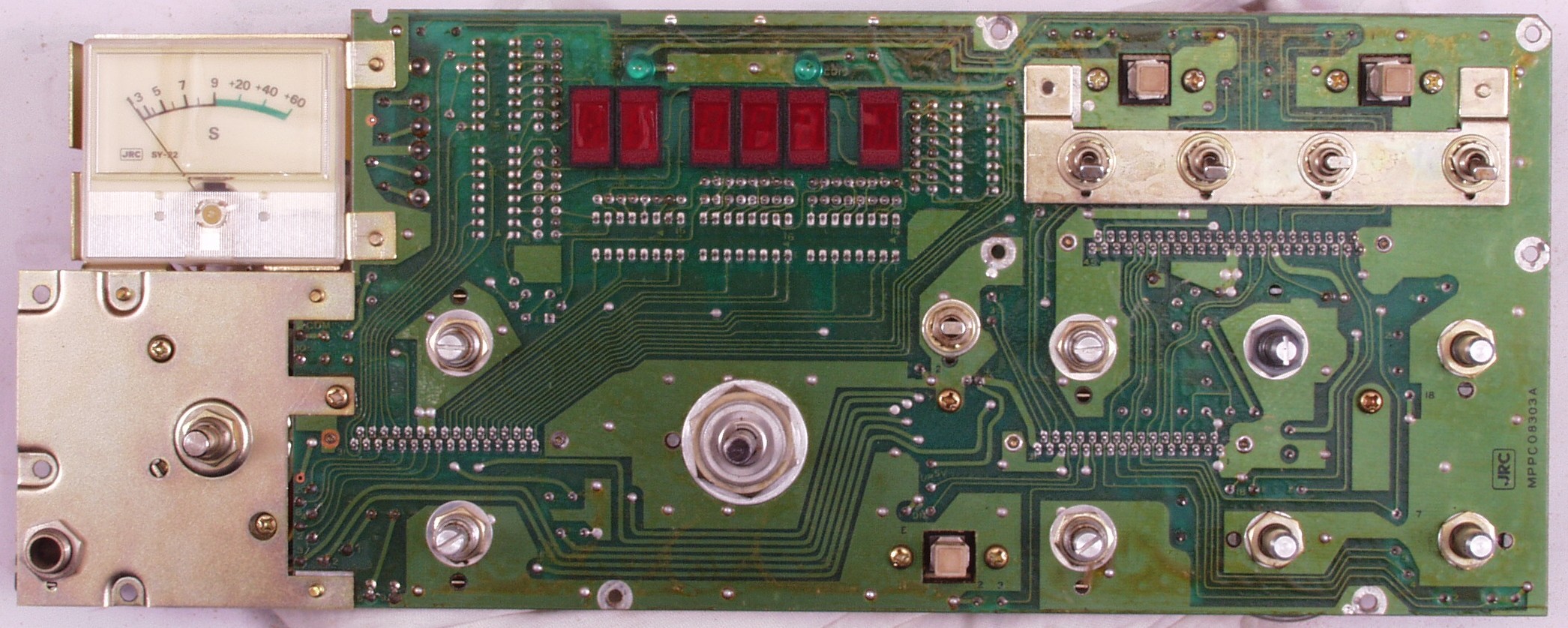

Ｃ－７Ｃ．　修理前　パネル基板裏
Ｃ－７Ｄ．　修理（半田補正）後　パネル基板裏　電解コンデンサー１個交換

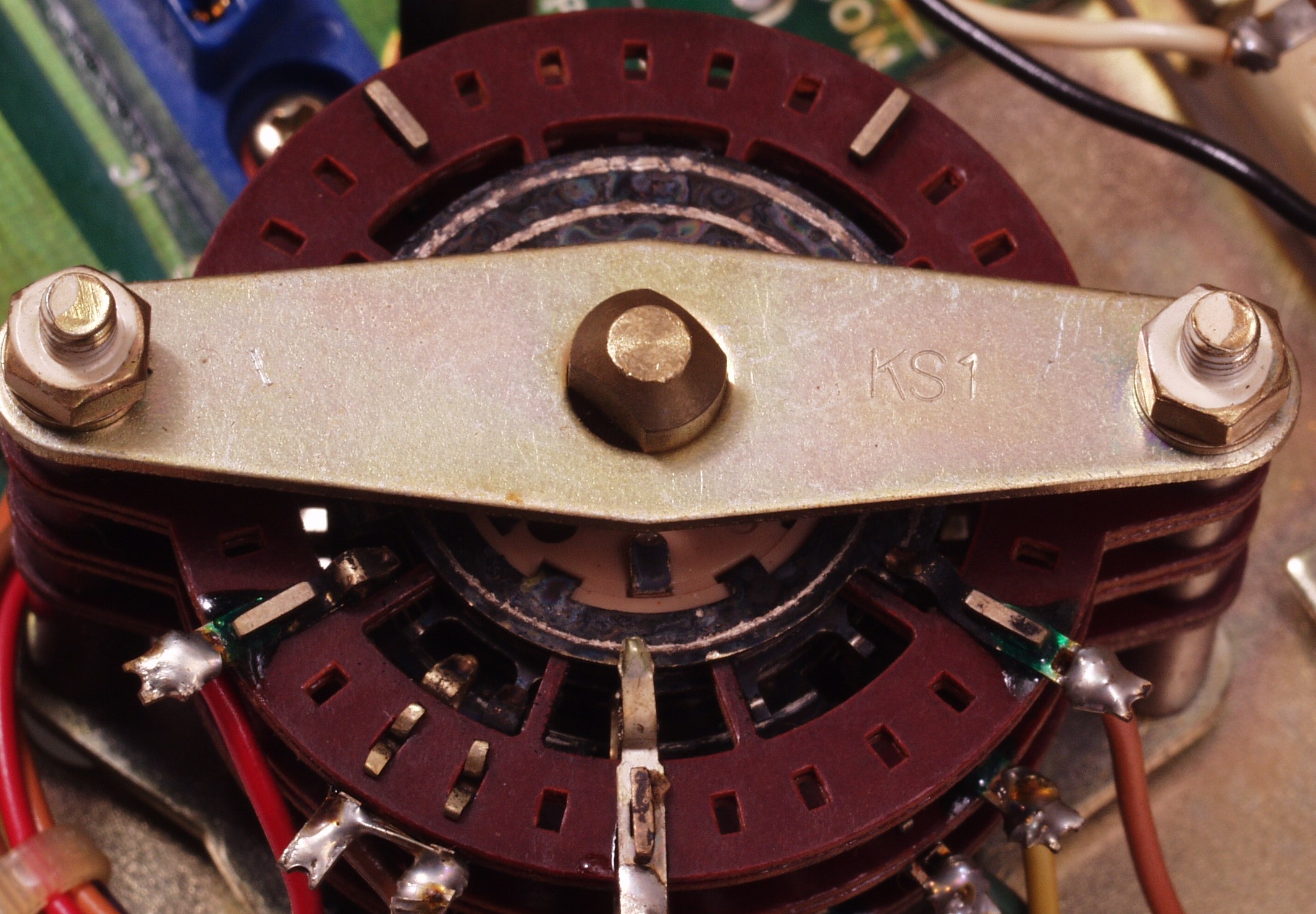

Ｃ－８Ａ．　修理前　バンド切り替えＳＷ、真っ黒！
Ｃ－８Ｂ．修理（洗浄）後　　バンド切り替えＳＷ

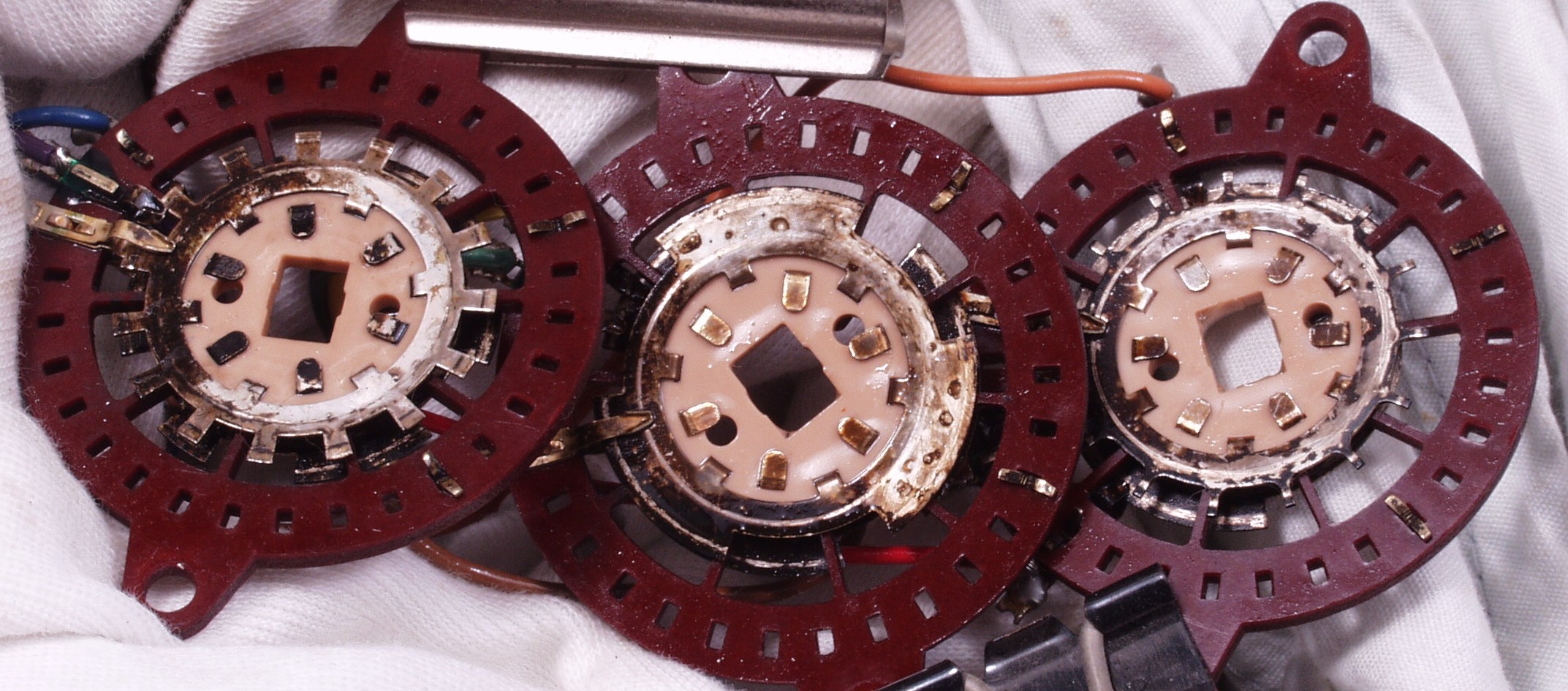

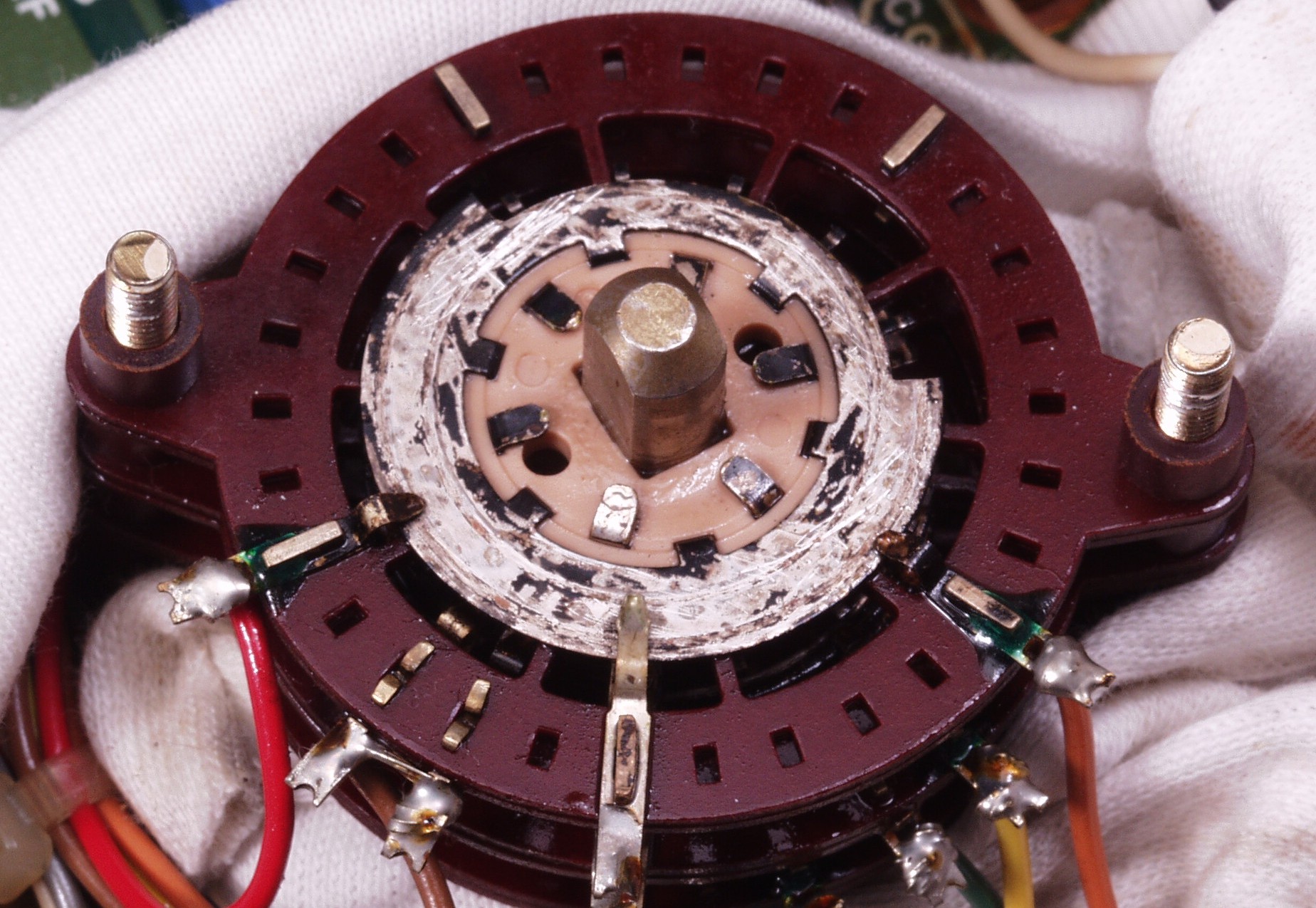

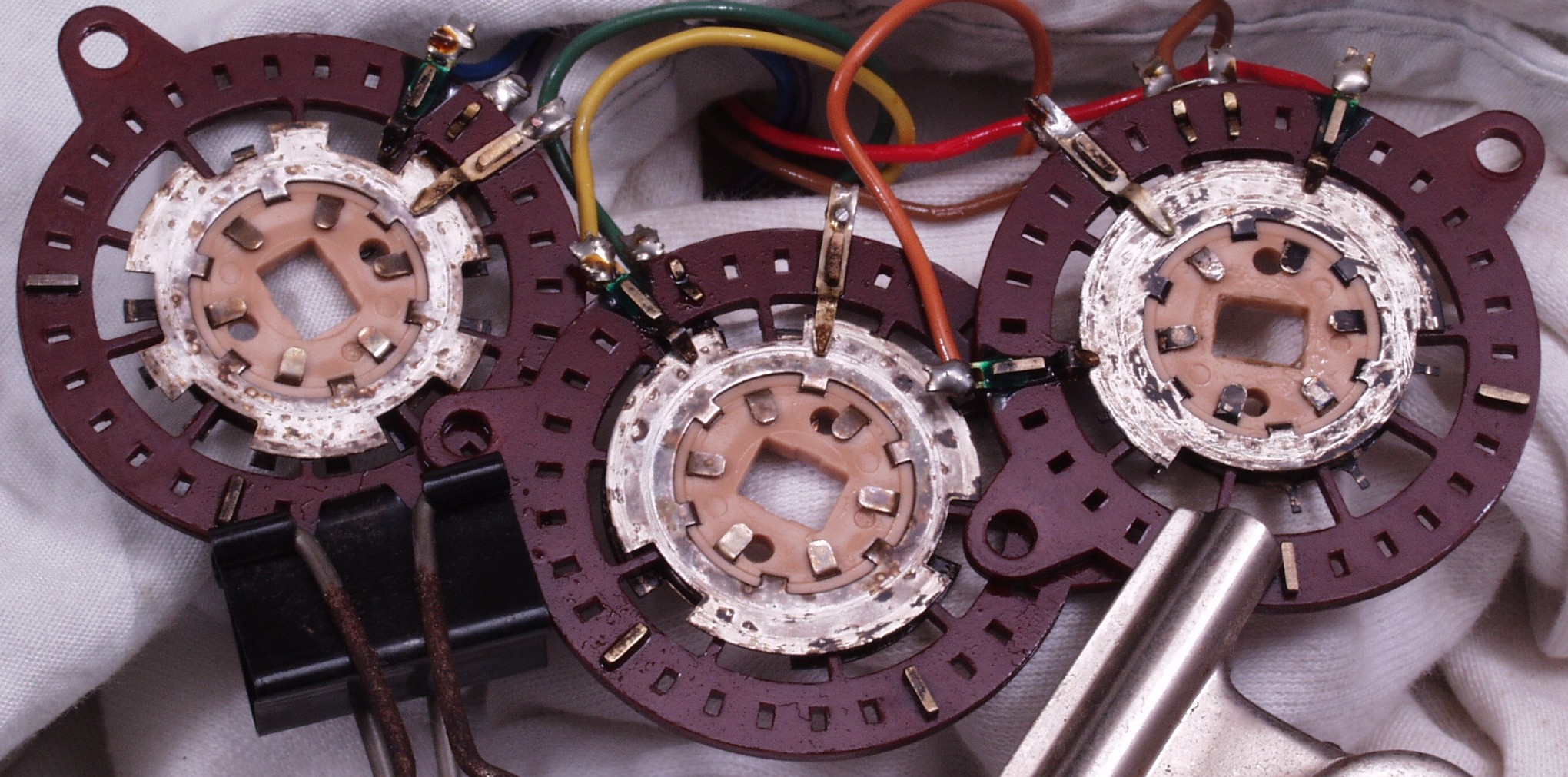

Ｃ－８Ｃ．　半分修理（洗浄）中のバンド切り替えＳＷ　この様に特殊な接点構成
　　　　　　　　　　　　　　　　　　　　　　　　　次回の修理は、ダイオードマトリックスで作り事になる
Ｃ－８Ｄ．　修理（洗浄）中　　反対側バンド切り替えＳＷ
Ｃ－９Ａ．　洗浄前　パネル

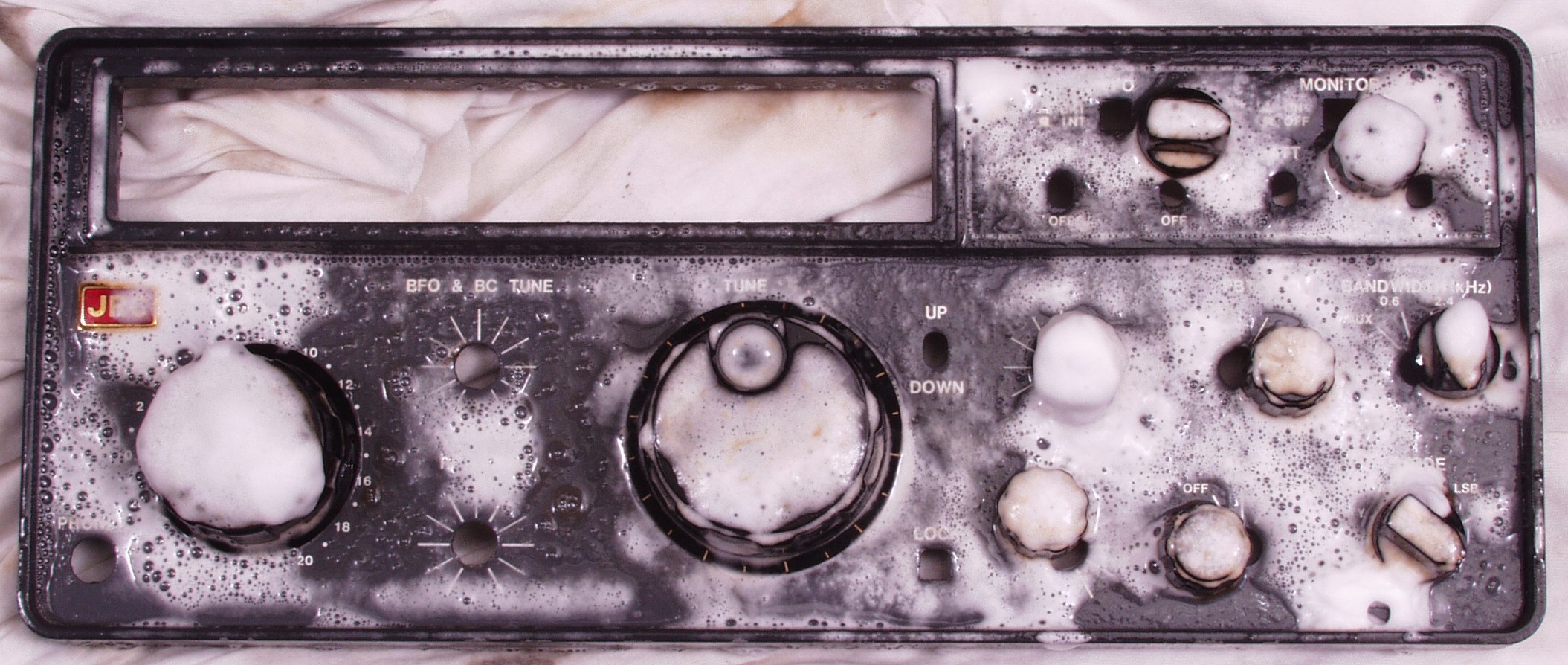

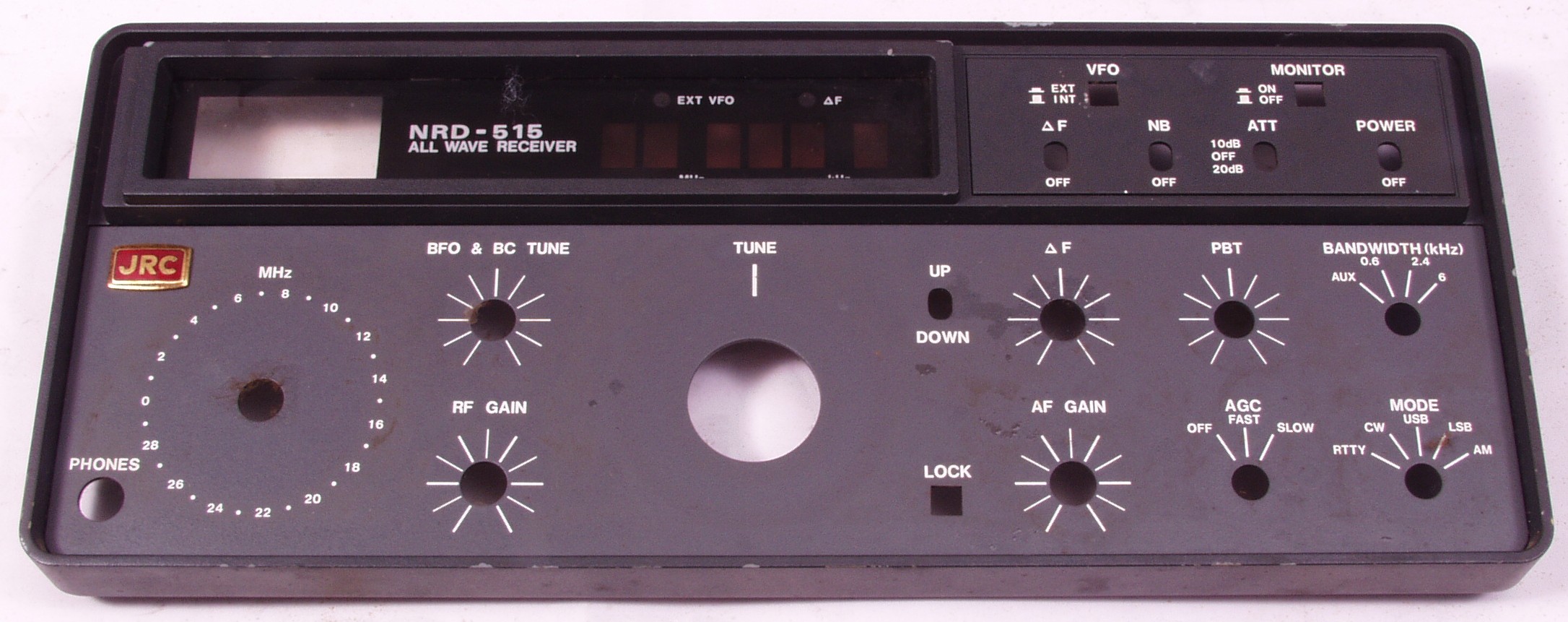

Ｃ－９Ｂ．　洗浄中のパネル

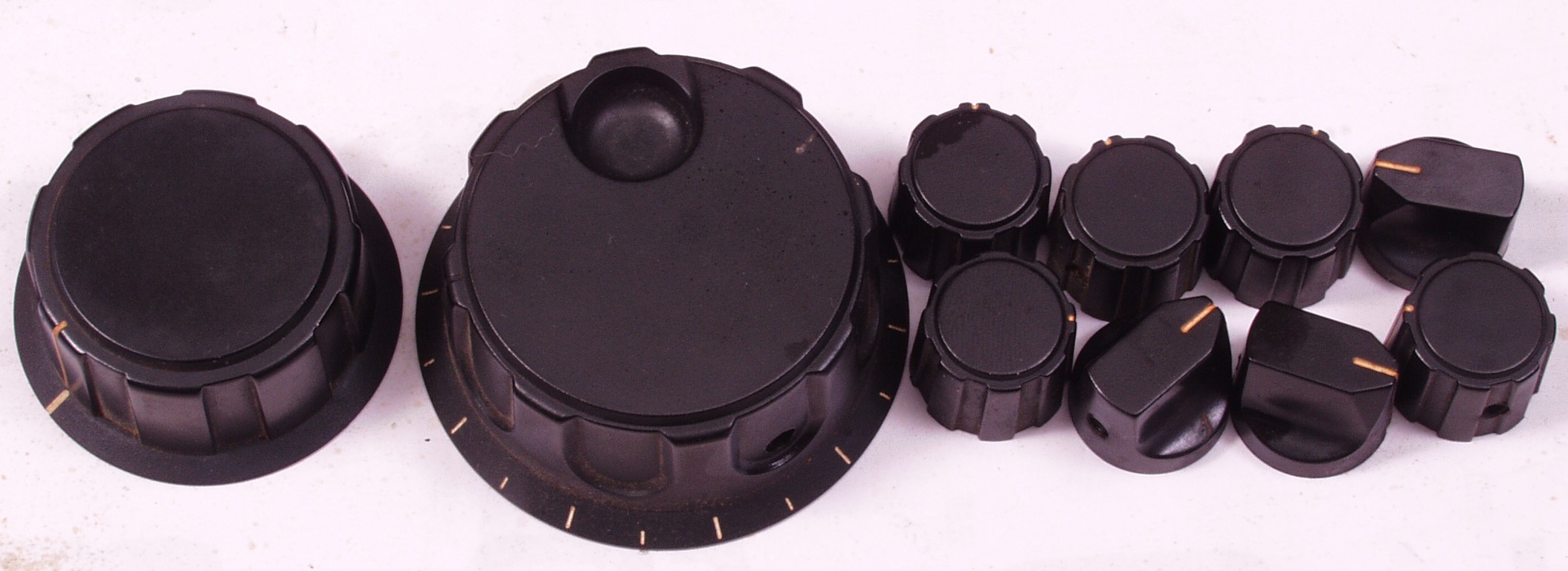

Ｃ－９Ｃ．　洗浄前　ツマミ
Ｃ－９Ｄ．　パネル組み付け完成

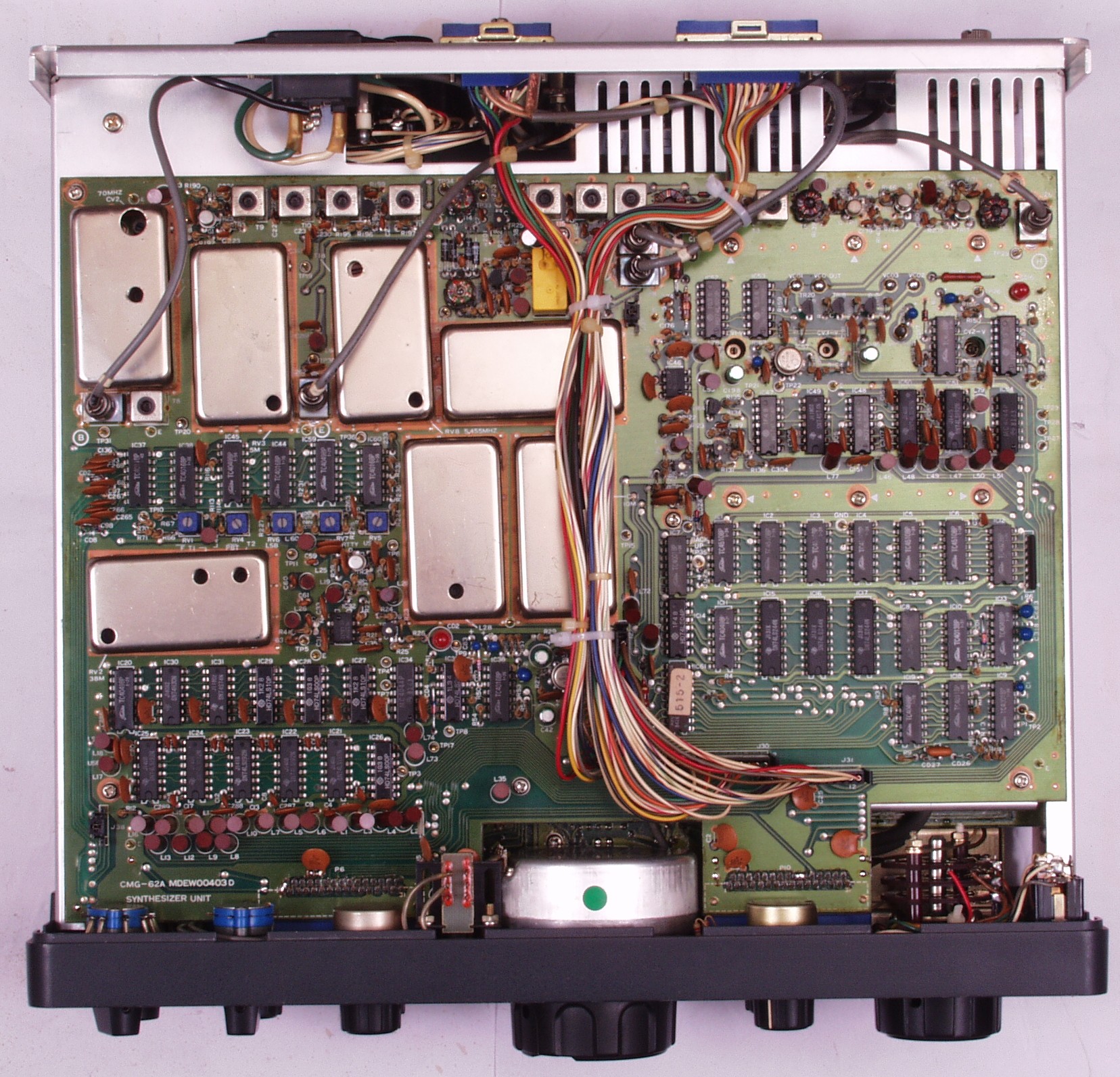

Ｃ－ＡＡ．　修理前　上から
Ｃ－ＡＢ．　修理後　上から
Ｃ－ＡＣ．　修理前　下から
Ｃ－ＡＤ．　修理後　下から

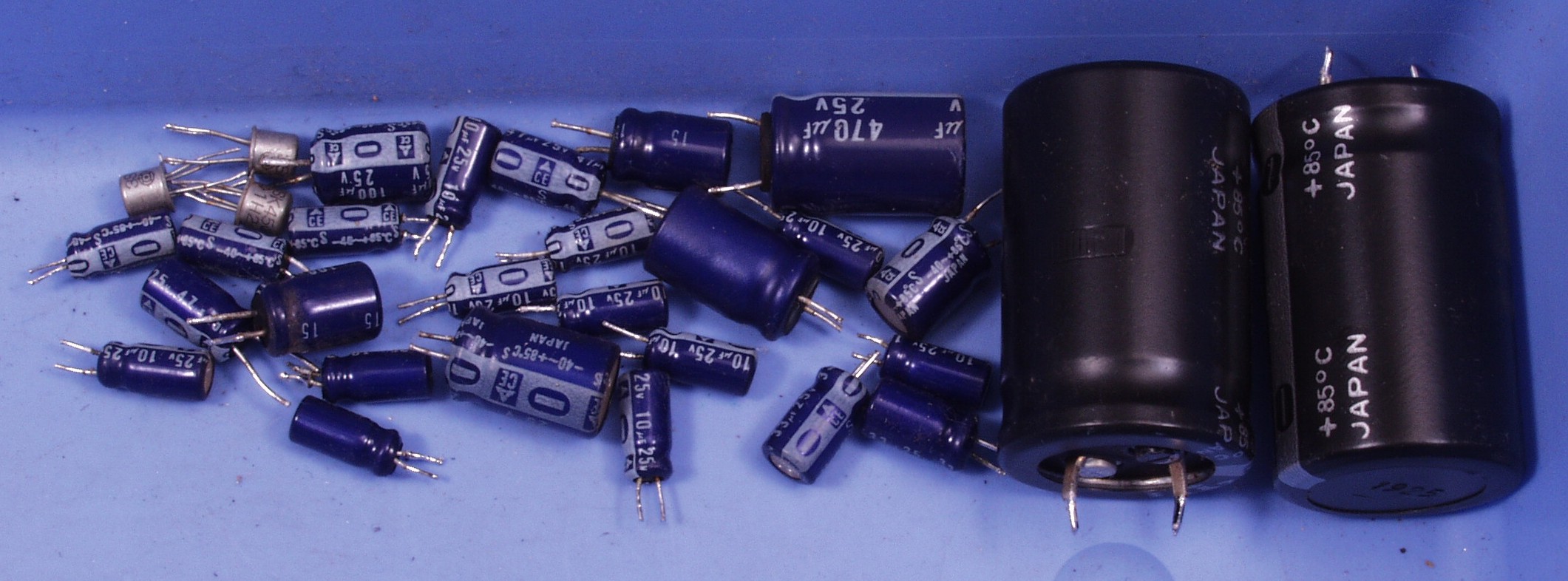

Ｃ－Ｂ．　交換部品
Ｅ．　測定・調整

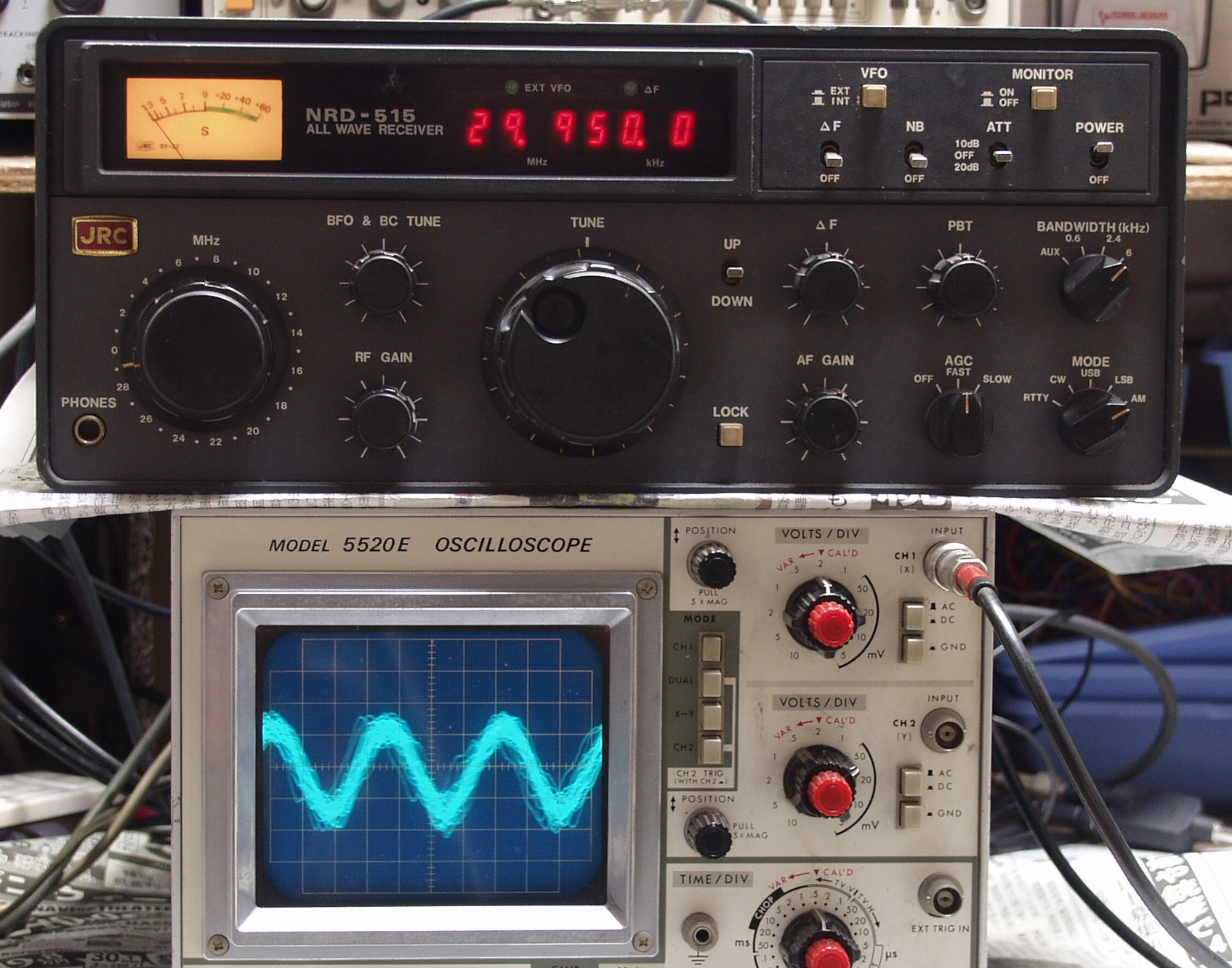

Ｅ－１．　測定・調整　上のＳＧより４００ＨＺＡＭ５０％変調の信号を受信し、ライン出力をオシロで観測、信号強度＝２μＶ
Ｅ－２Ａ．　２９．９５ＭＨＺ

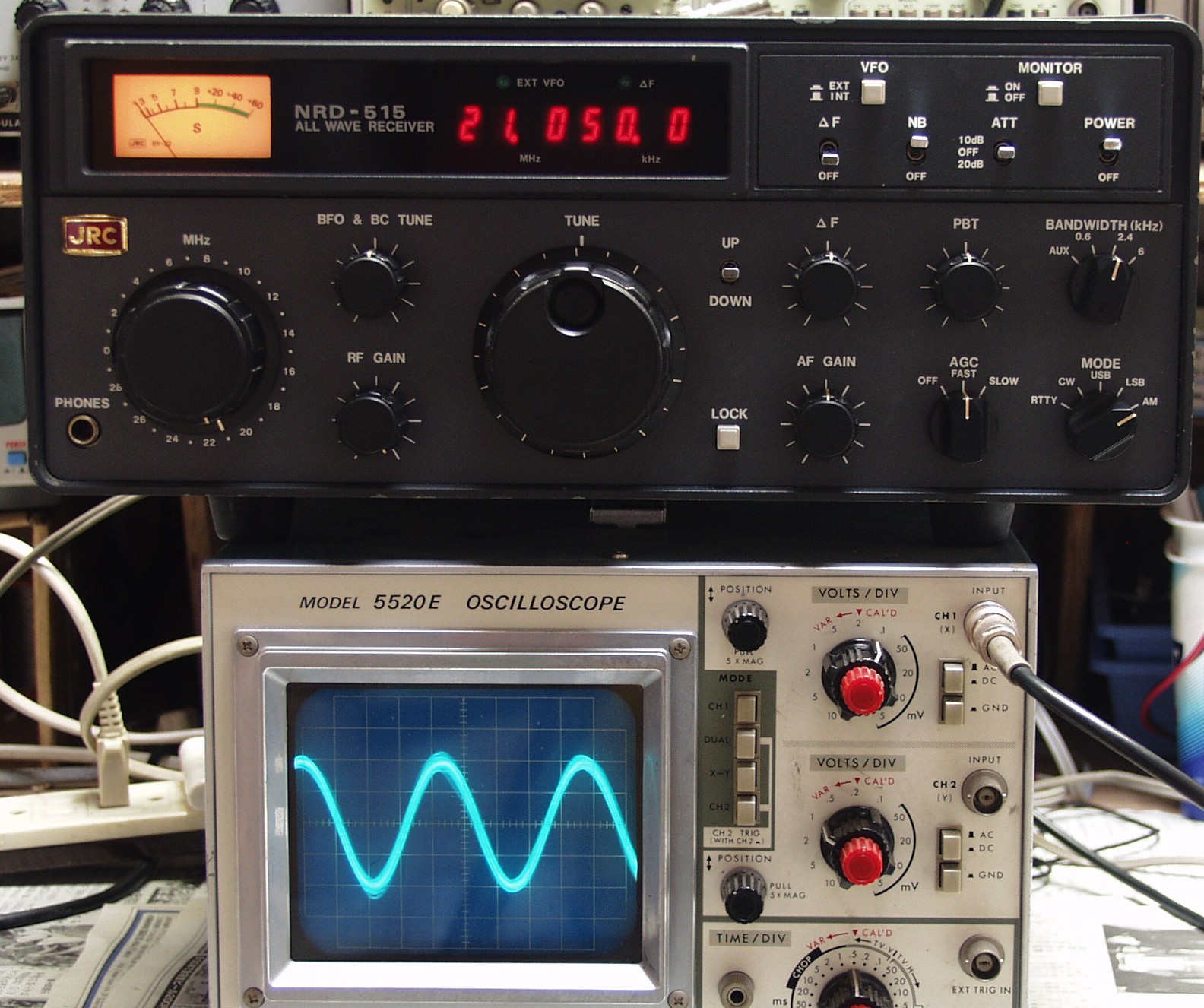

Ｅ－２Ｂ．　２１．０５ＭＨＺ

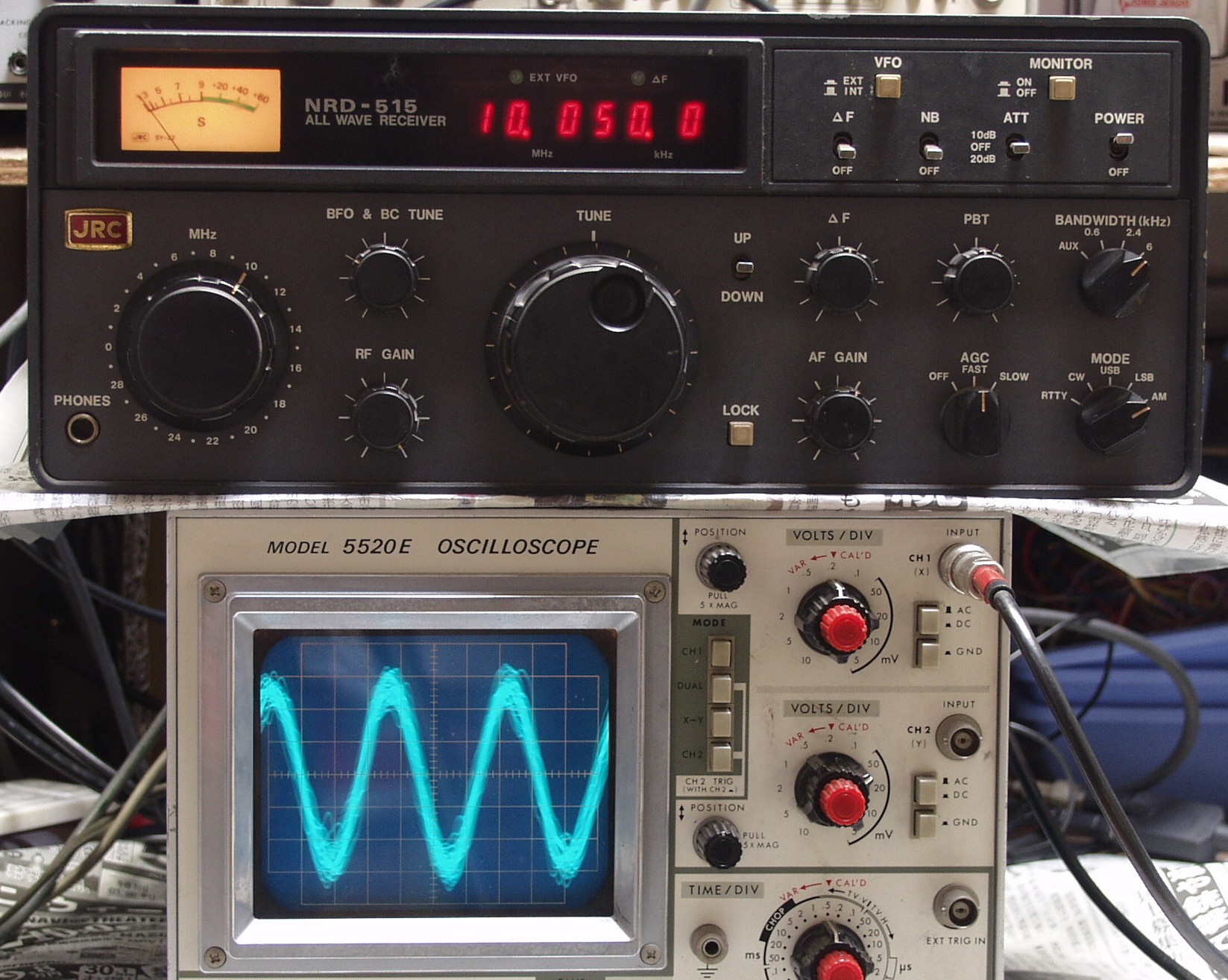

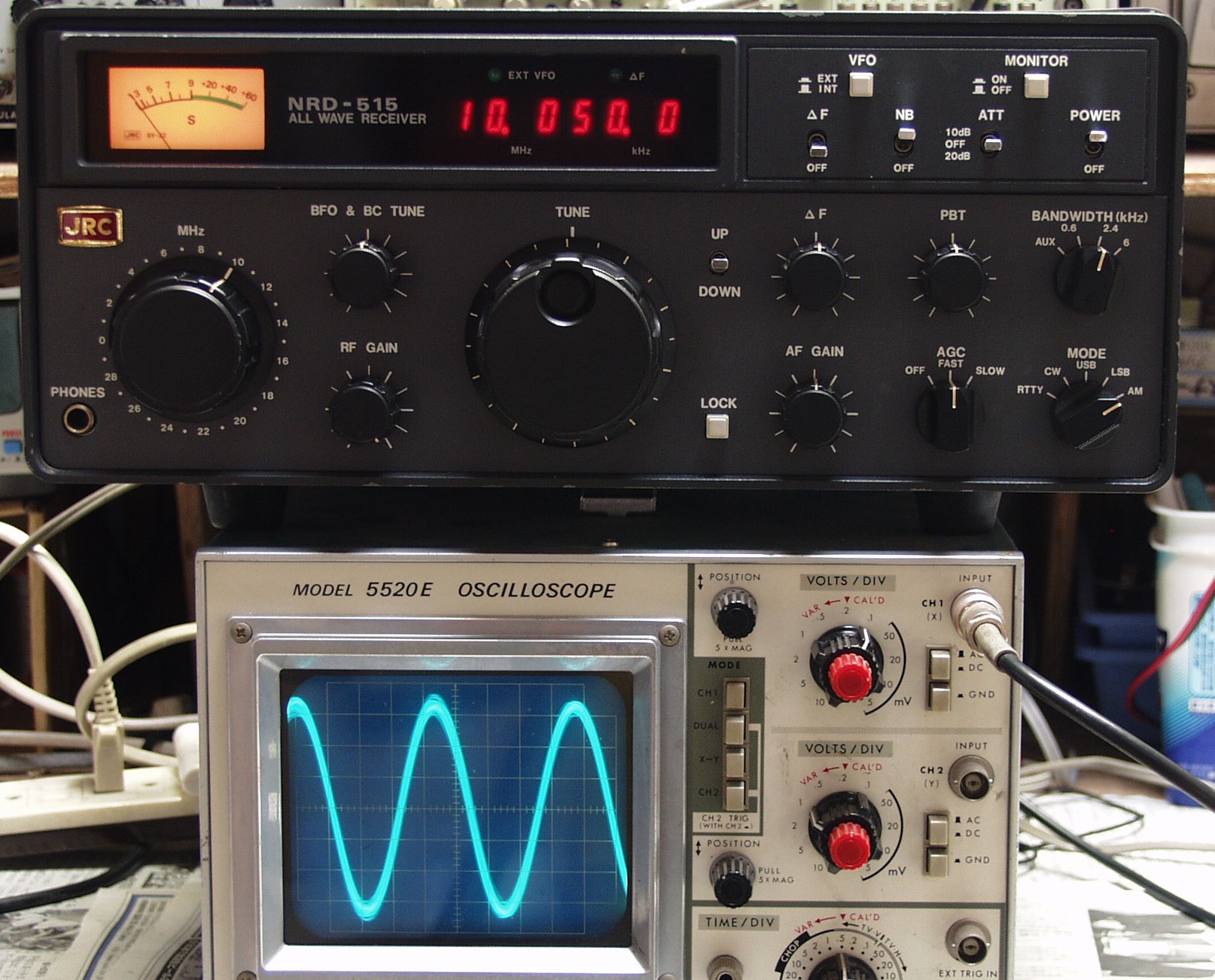

Ｅ－２Ｃ．　１０．０５ＭＨＺ

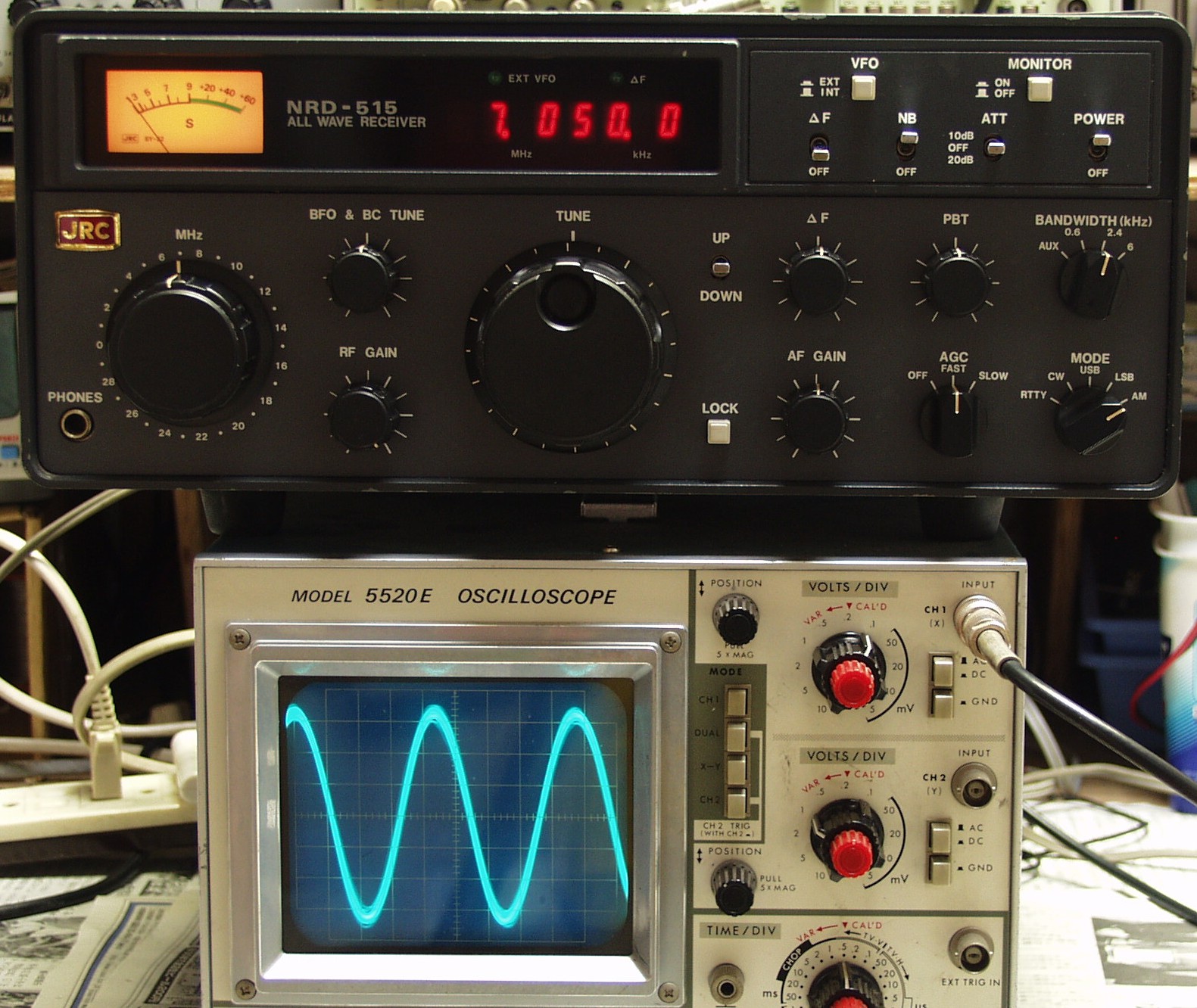

Ｅ－２Ｄ．　７．０５ＭＨＺ
Ｅ－２Ｅ．　３．０５ＭＨＺ
Ｅ－２Ｆ．　１．０５ＭＨＺ　信号強度＝６μＶ
ＥＥ－１．　周波数調整

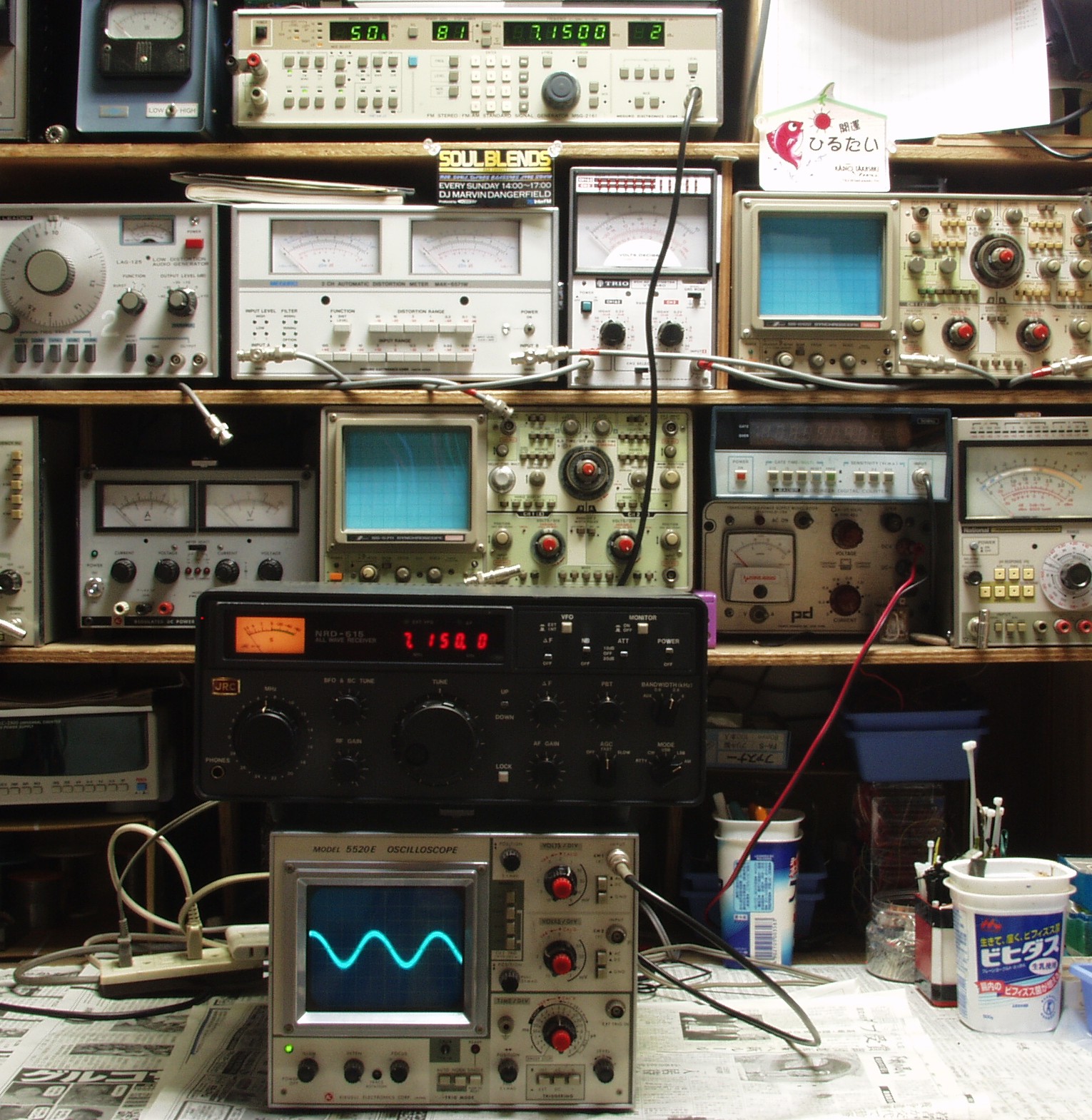

Ｅ－３．　完成　７ＭＨＺのハムバンドを受信中

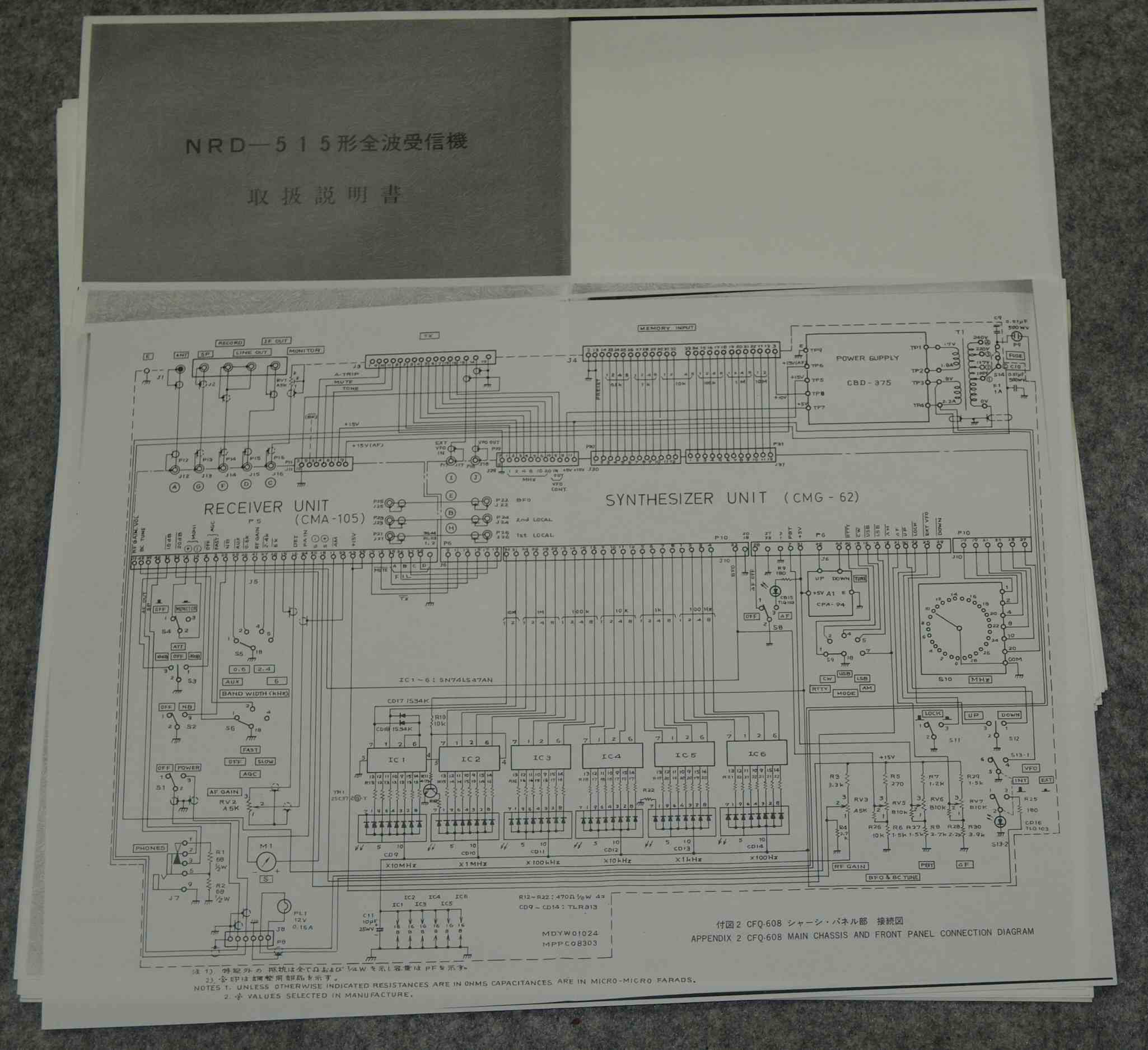

回路図付きマニアルがあるので楽です。
