ASTATIC T−UP9−D104 SILVER EAGLE 修理記録
平成14年8月25日 9月5日完成
  1. 修理前の様子
    出力せず

  2. 原因
    半田不良・誤配線

  3. 修理状況

  4. 使用部品
    電解コンデンサ−   2個

  5. 修理費  13,000円    <<通常修理>>

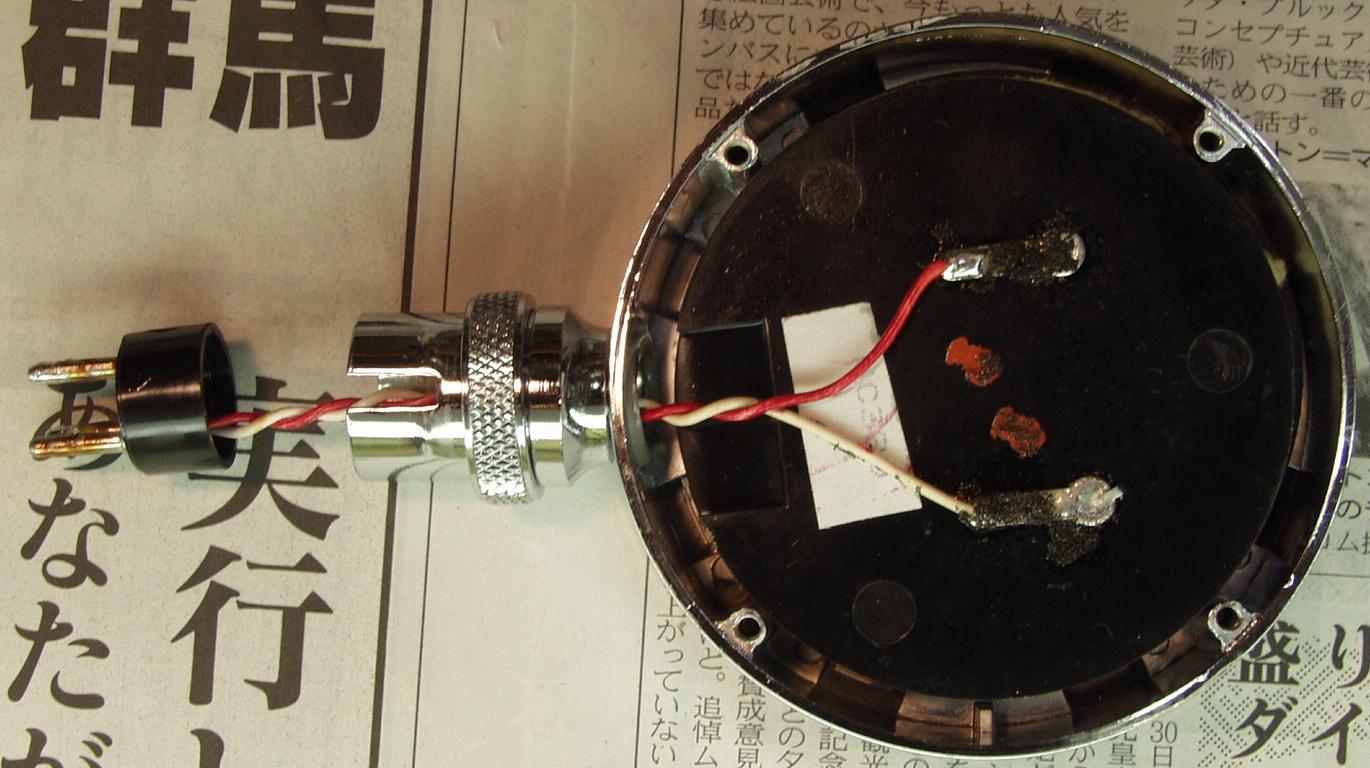

1. マイクユニット部、引き出し線は十分撚る

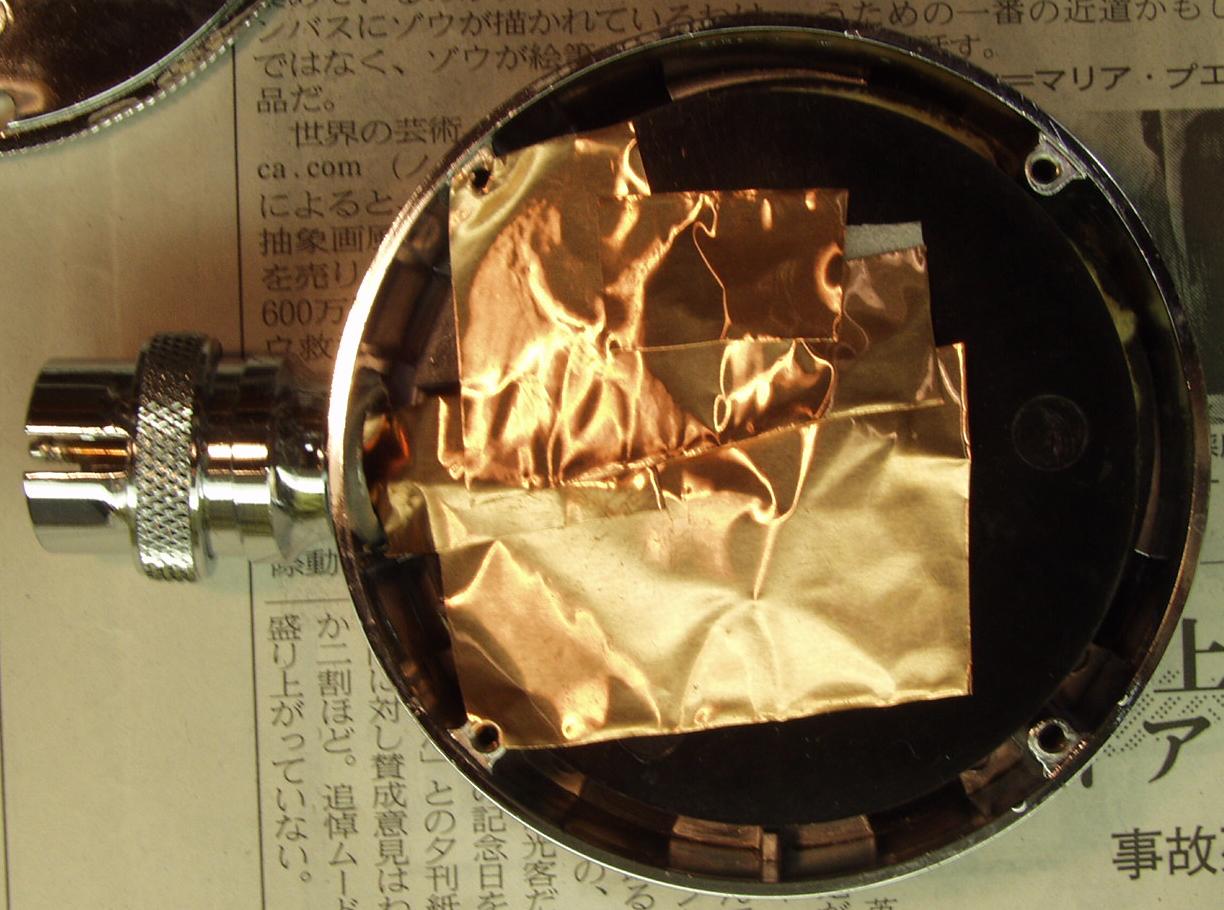

2. その上に銅箔テープでシールドする

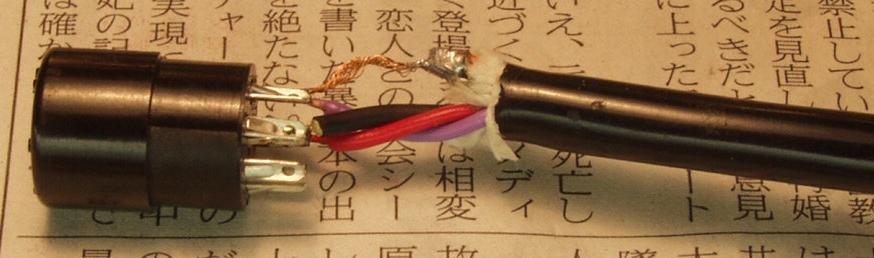

3. プラグの様子、不要な線はアースに落とす

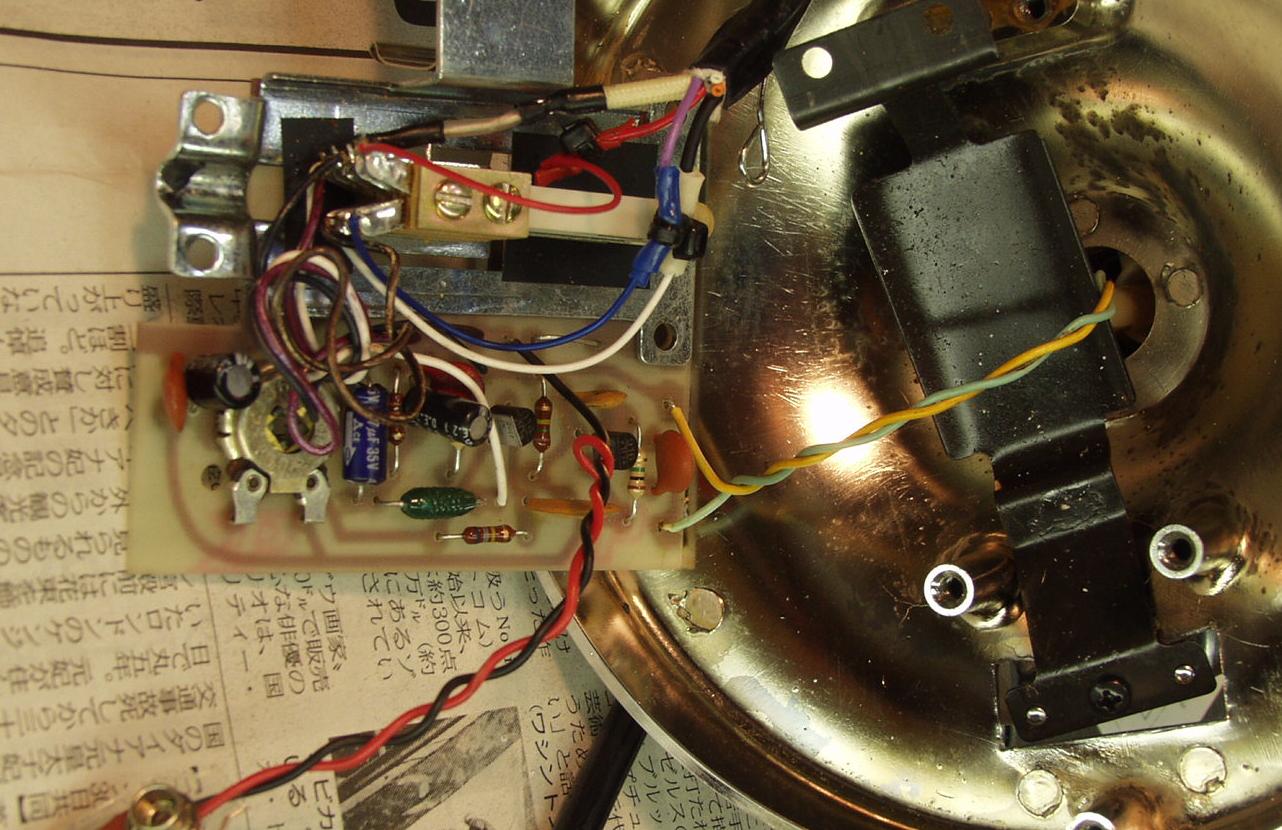

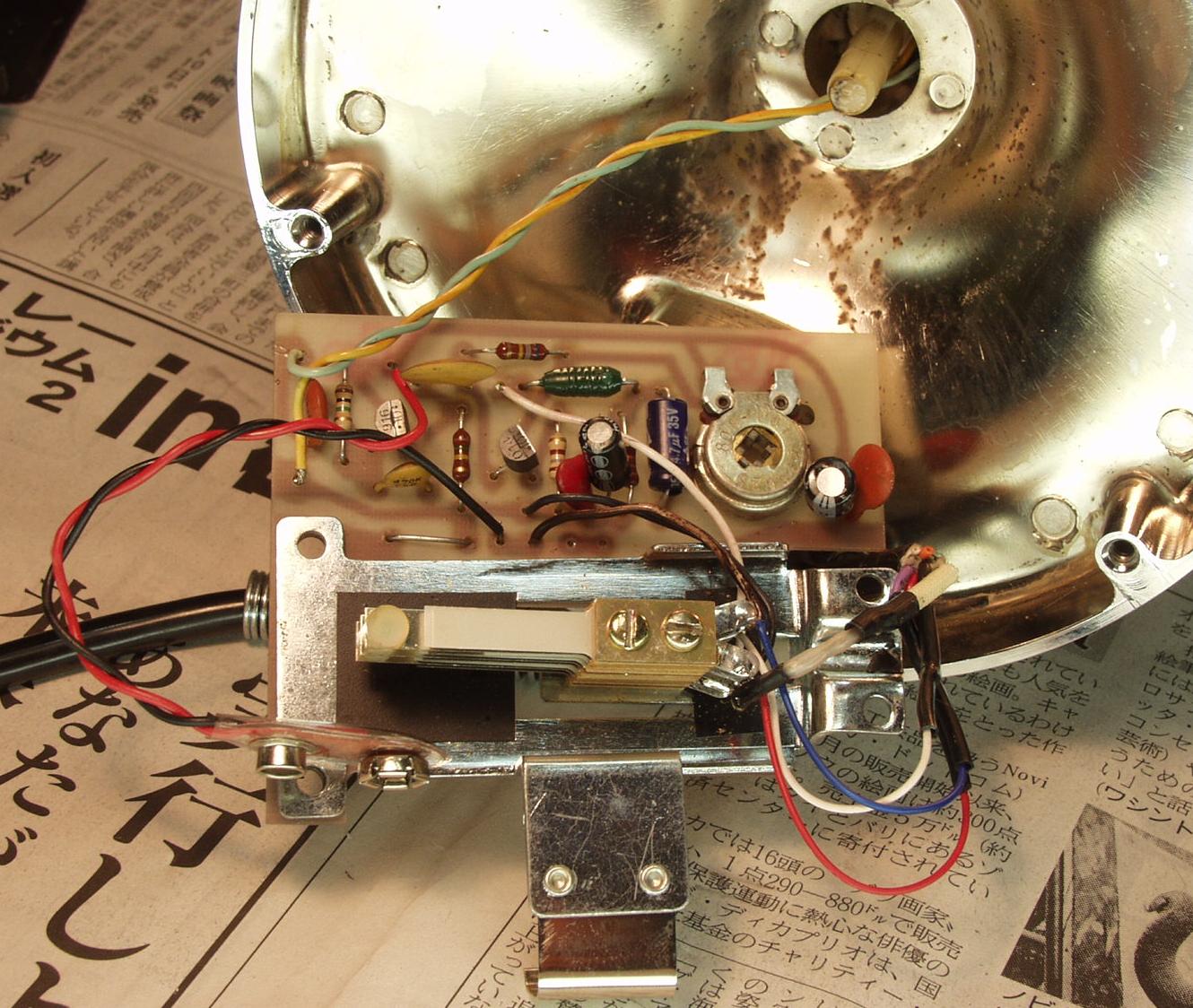

4. 修理中、マイクからのコード、電池のコ−ドも十分撚る
5. 修理終わり

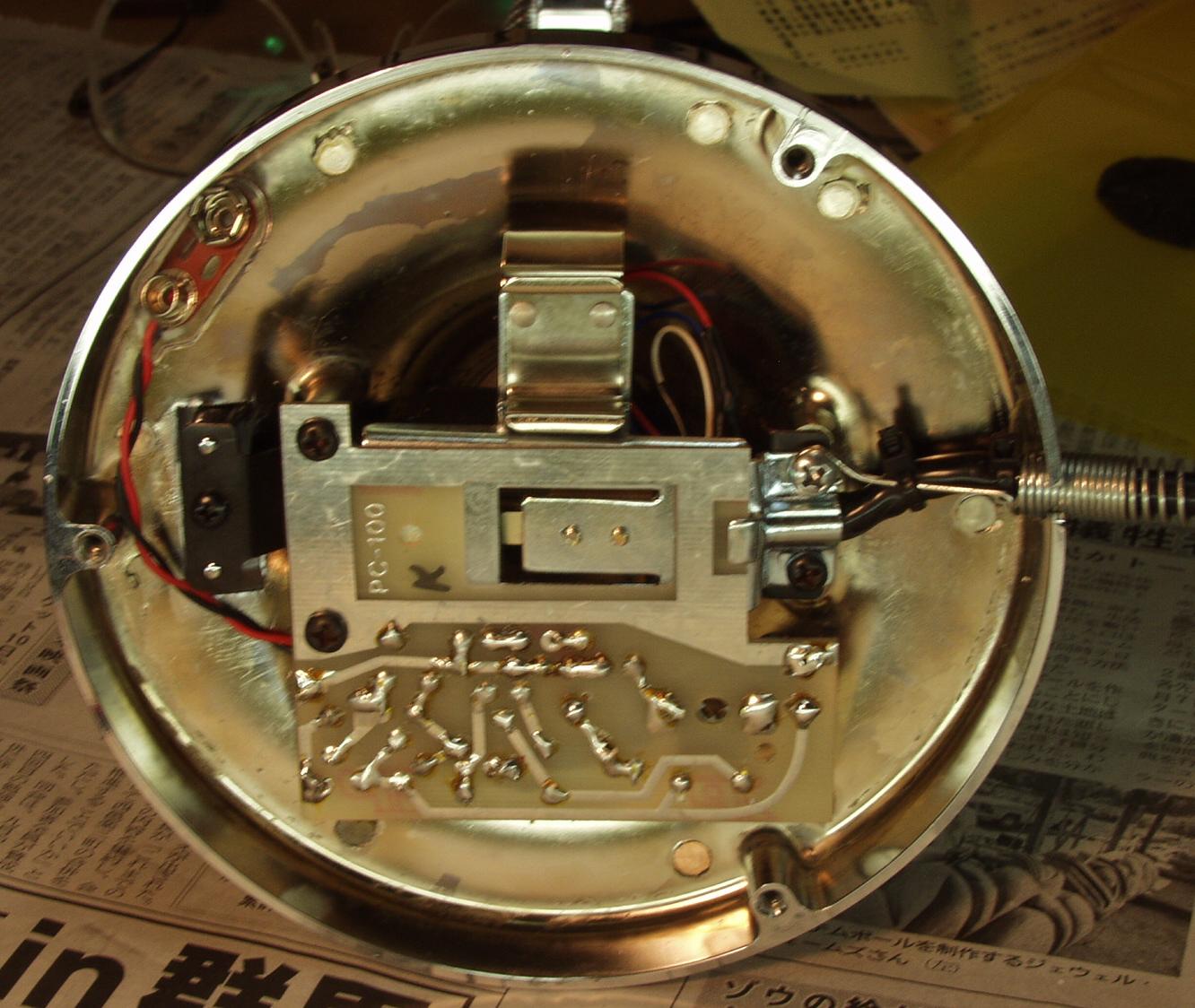

6. 基盤取り付け

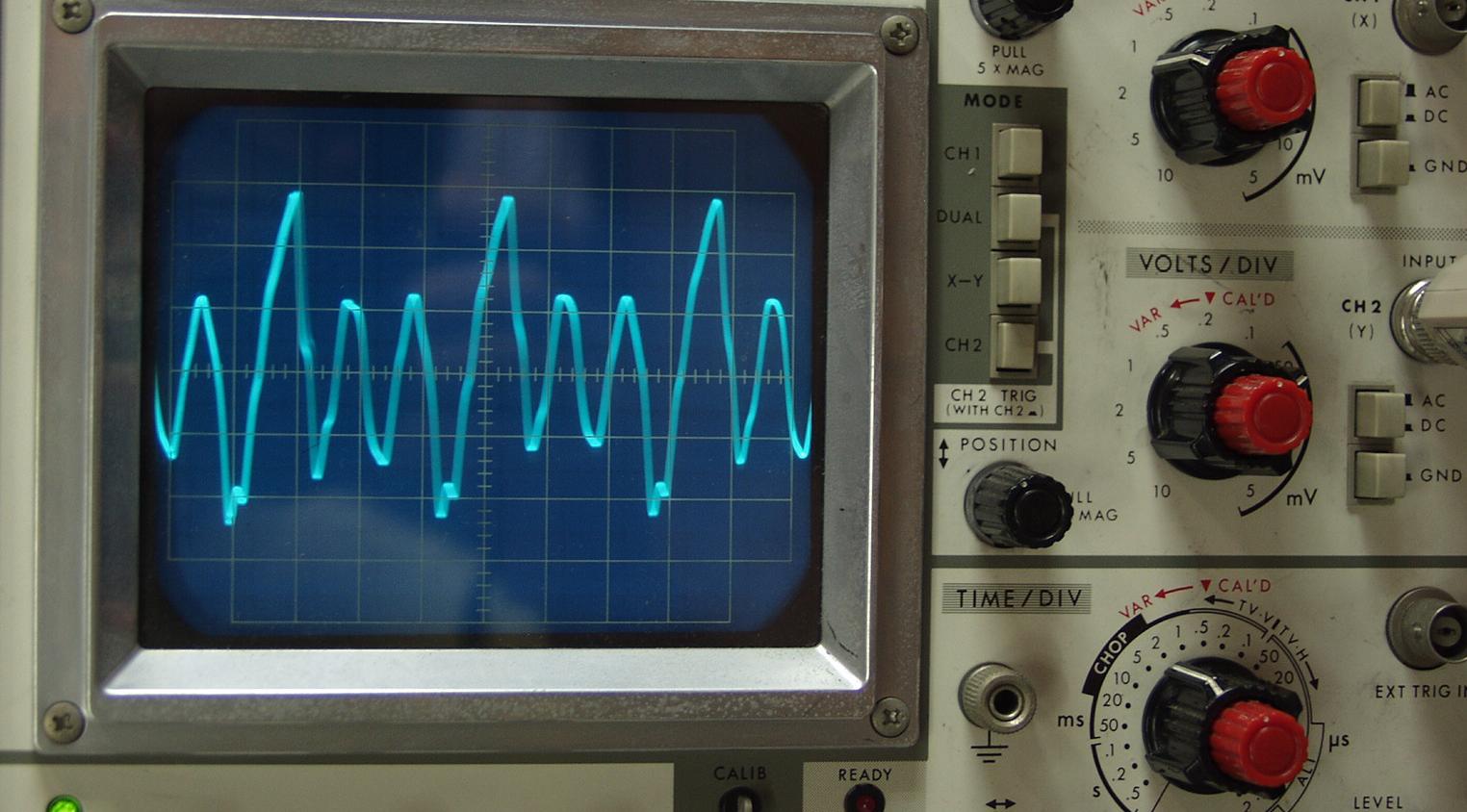

7. 出力測定  「あ」音 250mVP−P

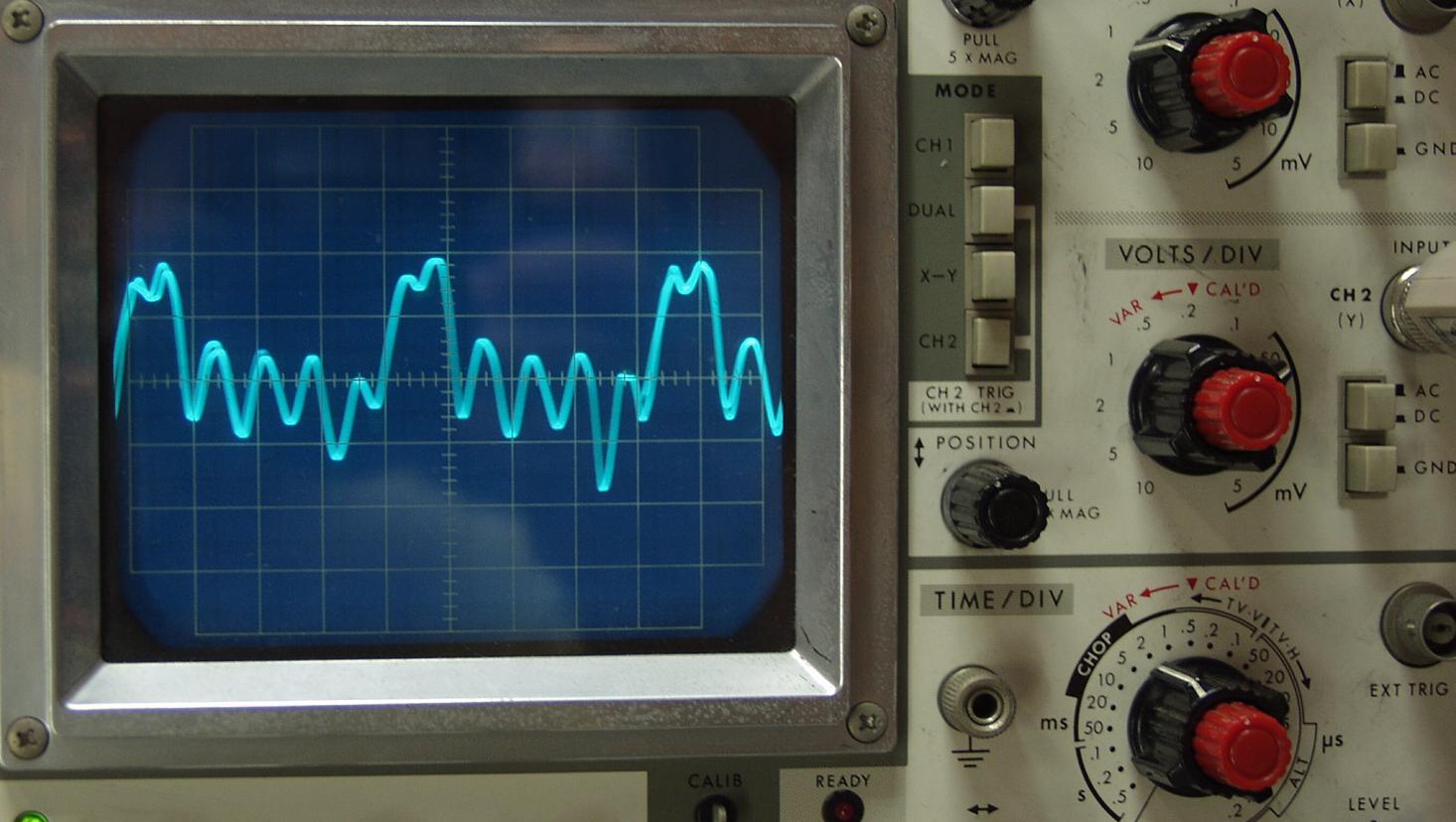

8. 出力測定  「い」音 200mVP−P

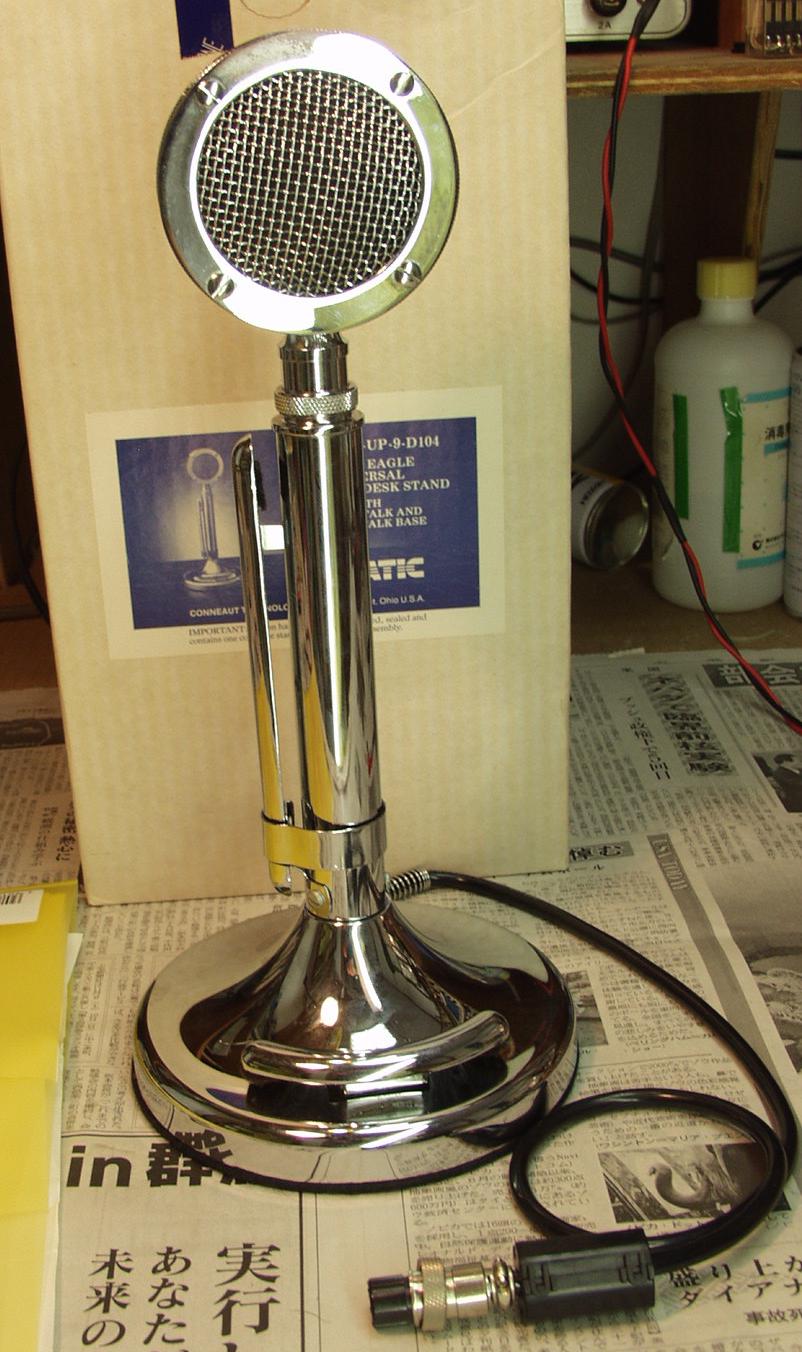

9. 完成
