ホームテレホン（ＮＴＴ−ＦＸ）設置

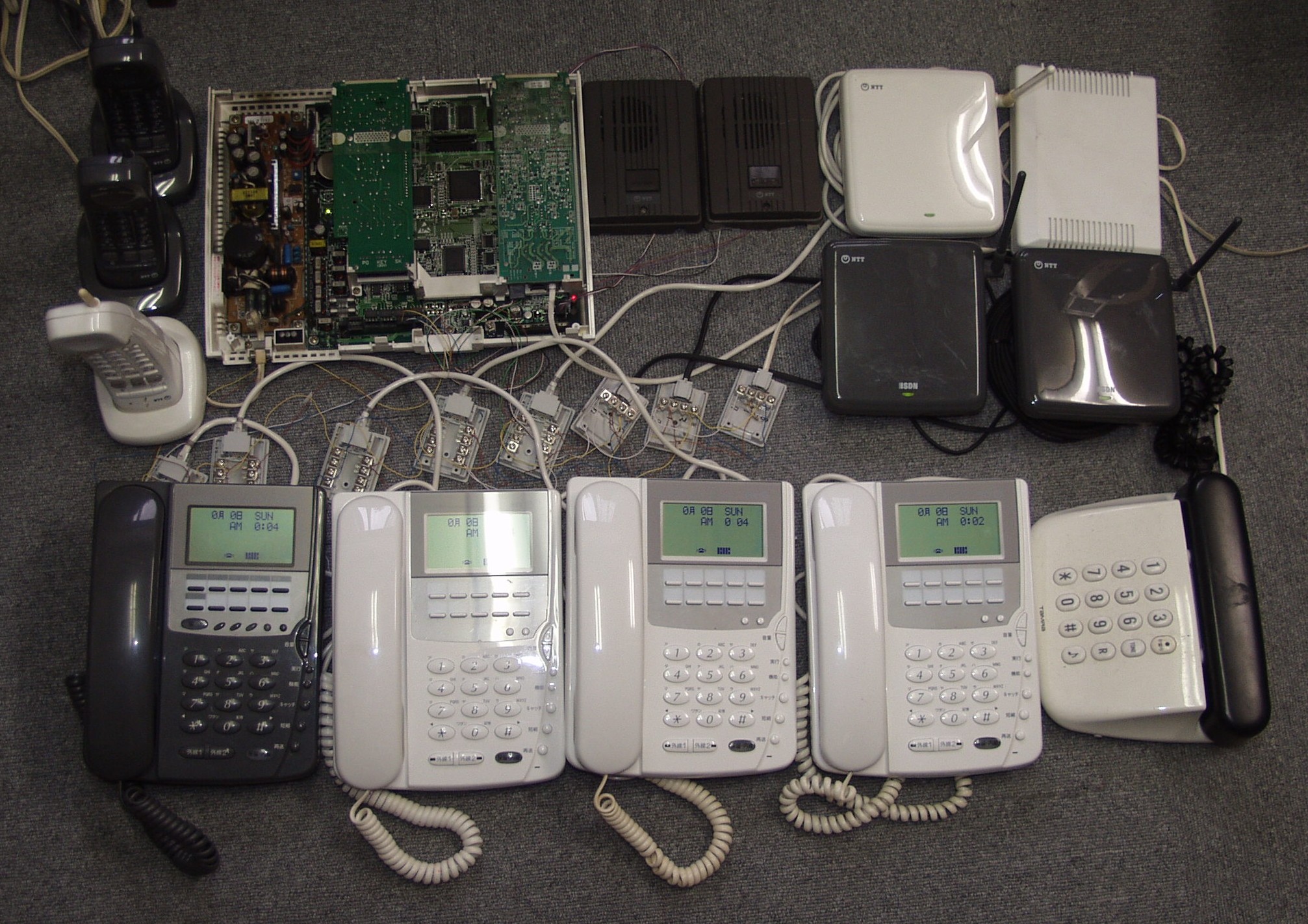

１−Ａ．主装置　今回、オークションで２セット購入（アナログ回線用） 　　　　　　　　　　主装置＝２　留守番停電電話機＝１　標準電話機＝５　デジタルコードレスホン＝３　ドアホン＝２ 　　　　　　　　　　電話機アダプタ＝１　ページング基板実装

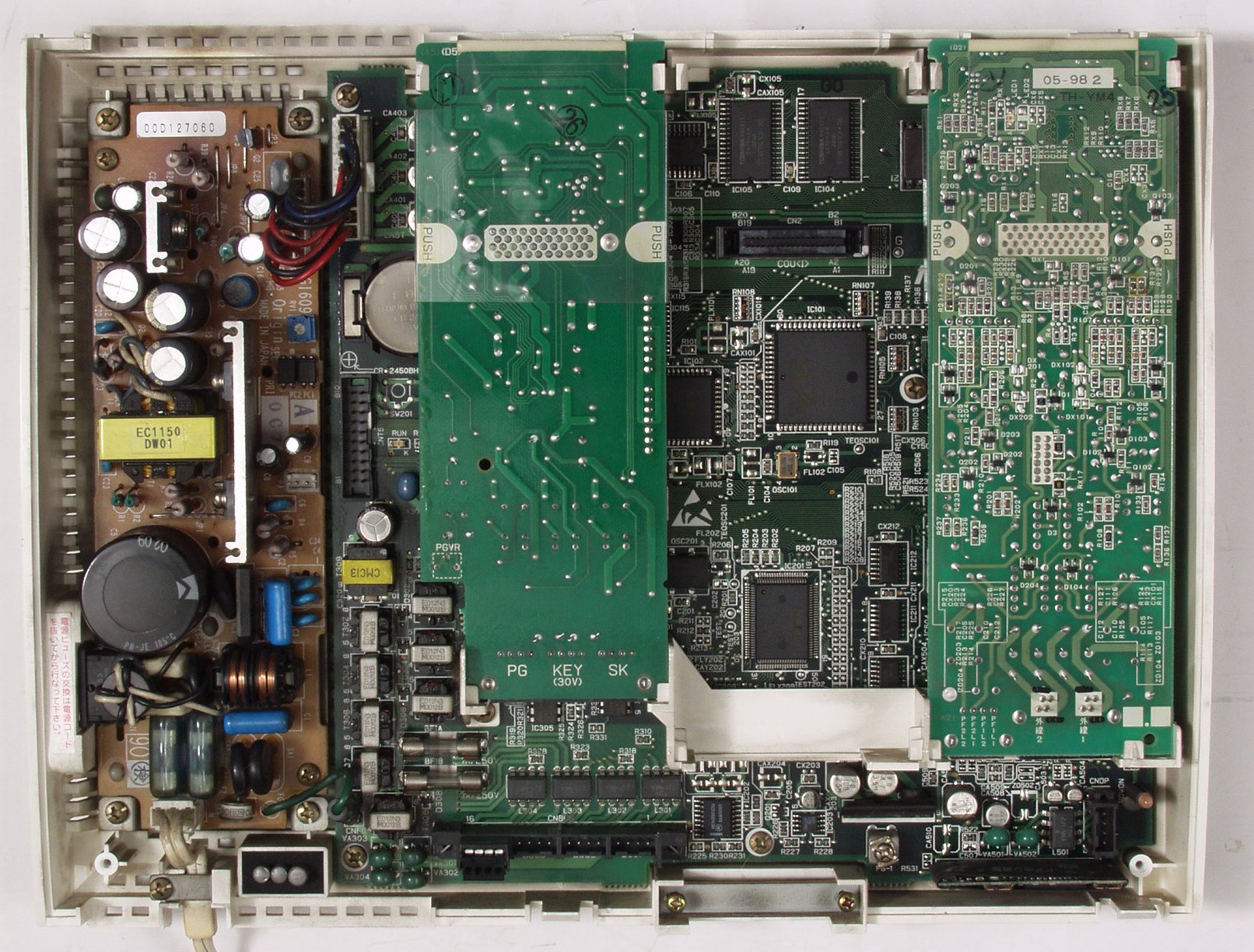

１−Ｂ．主装置　内部
１−Ｃ．コードレス１	１−Ｄ．コードレス２

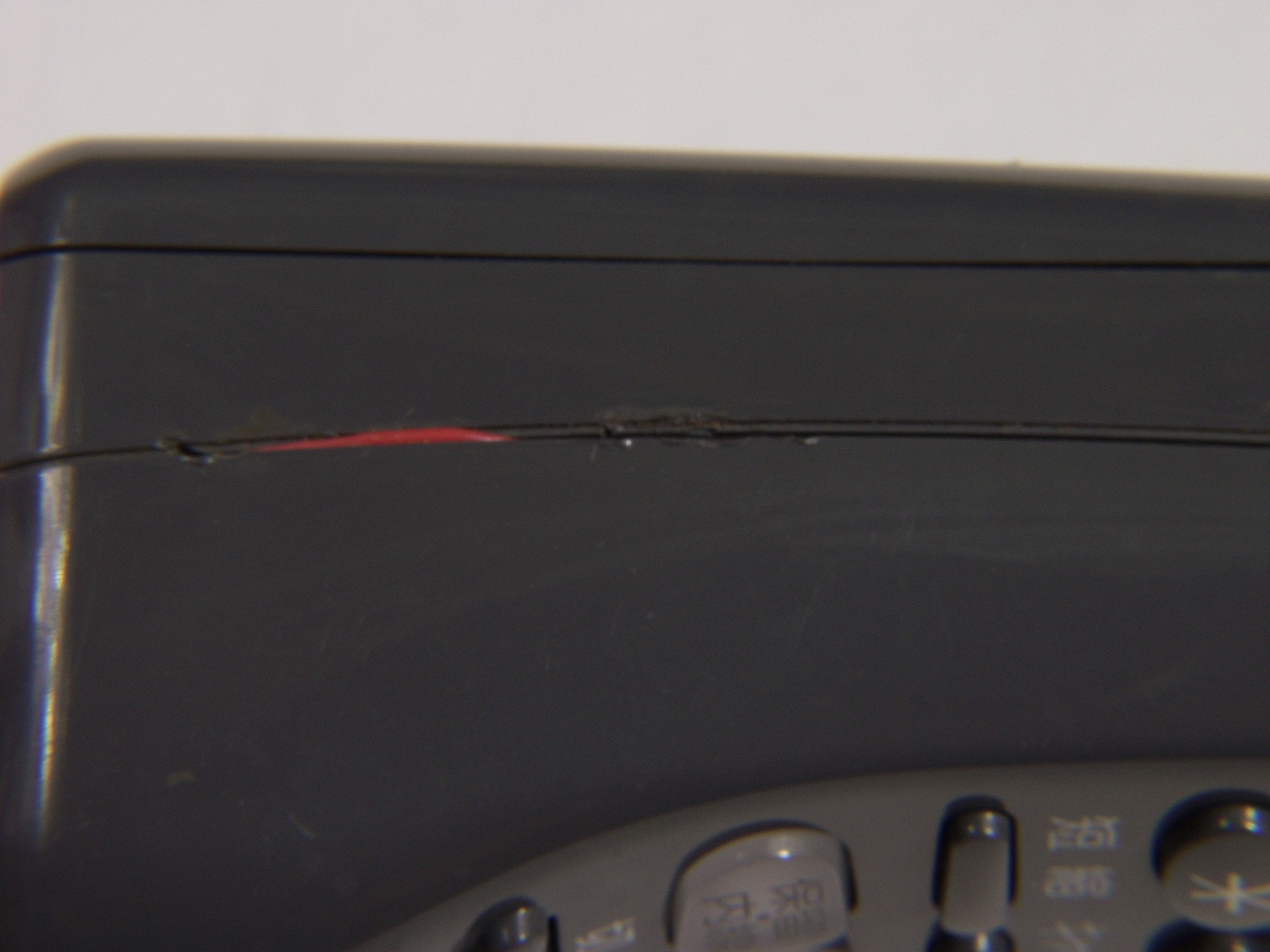

１−Ｅ．コードレス２の組み付けが悪く、線を挟んでいる。　購入先にクレームを付けたら、代替えを送付けしてくれた。
１−Ｅ．標準電話機
２−Ａ．標準電話機の修理　ボタンの埃を取る

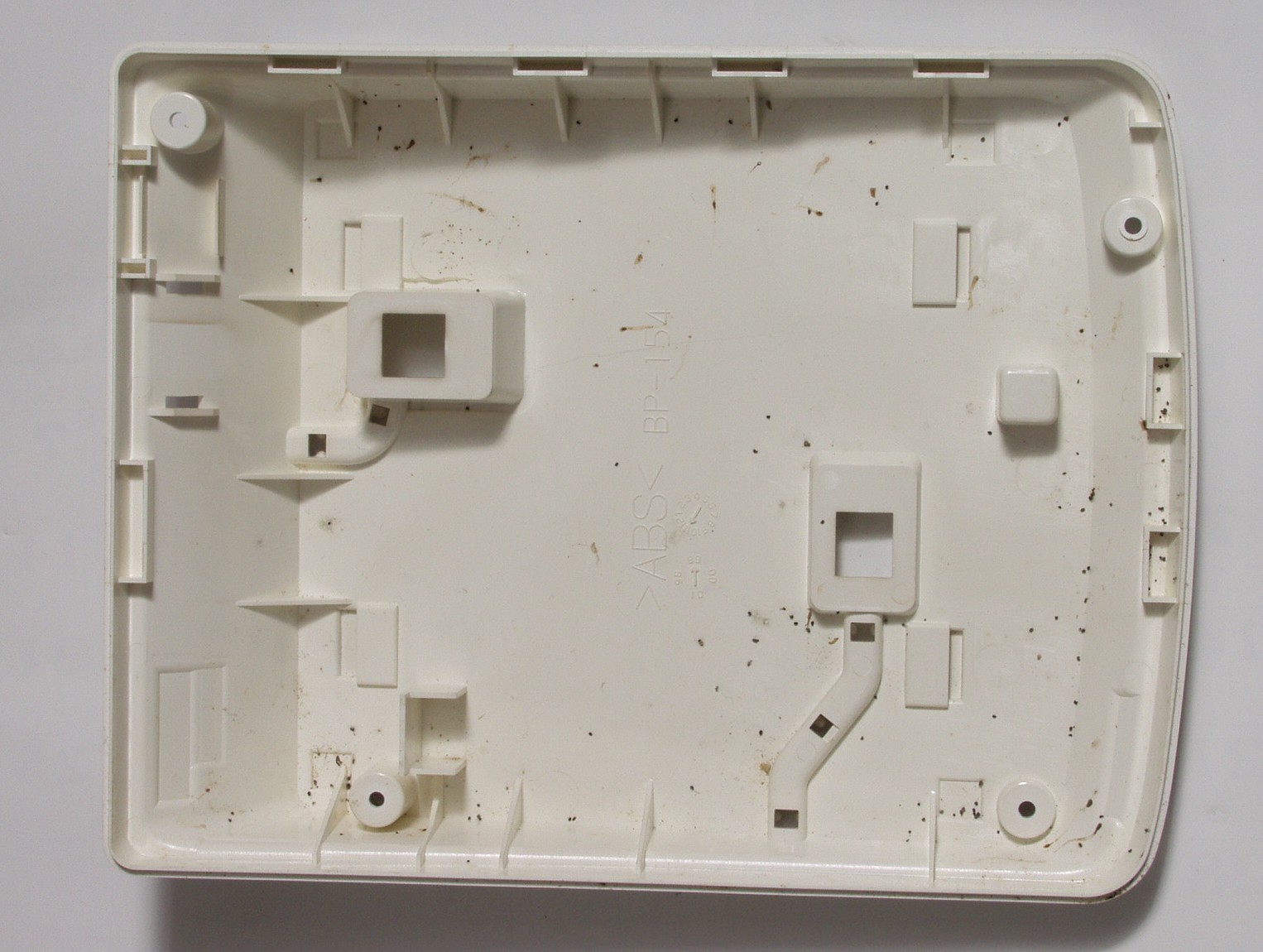

２−Ｂ．標準電話機の修理　下ケースに虫の死骸

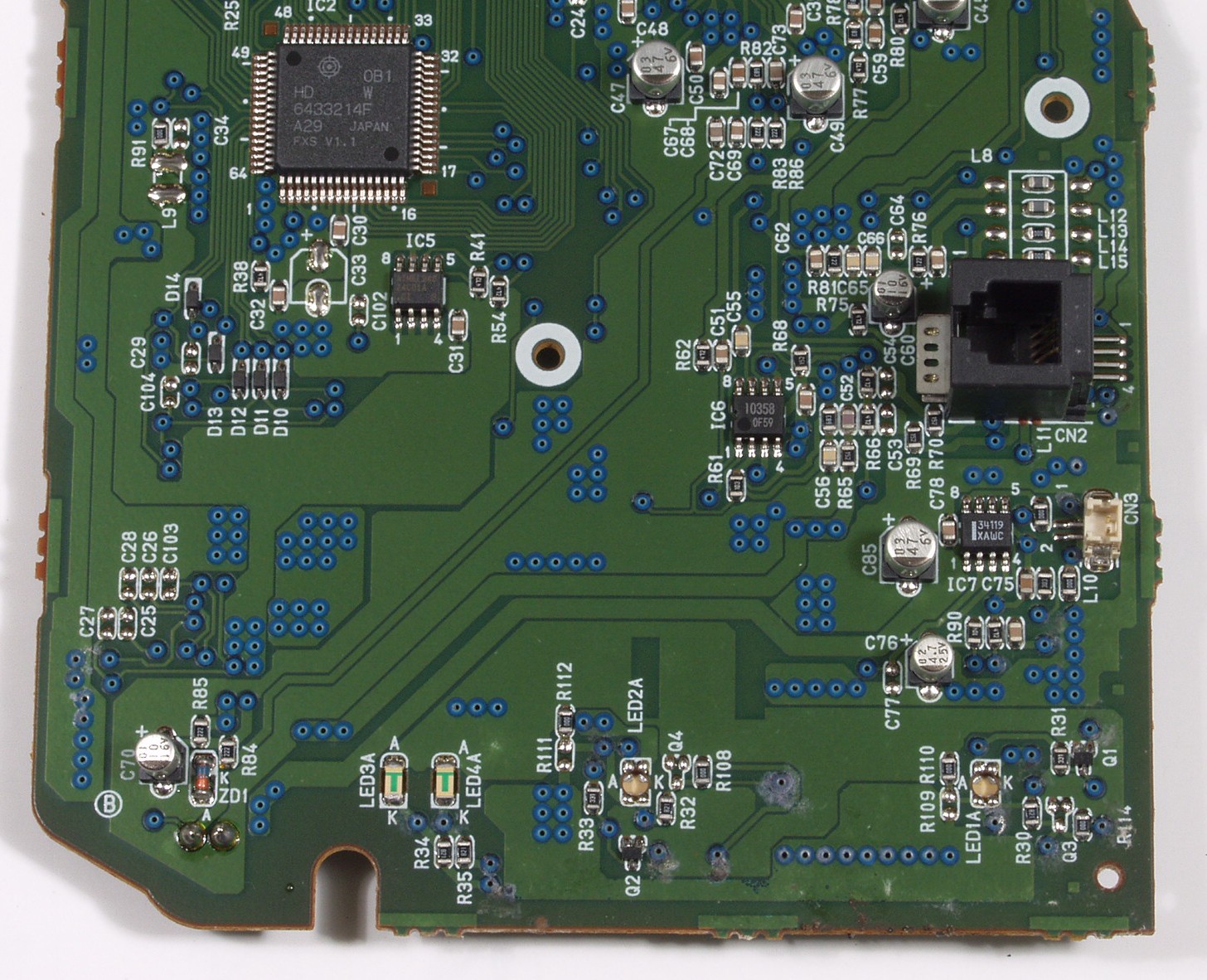

２−Ｄ．標準電話機の修理　基板表の腐食で短絡
２−Ｅ．標準電話機の修理　基板裏の腐食で短絡

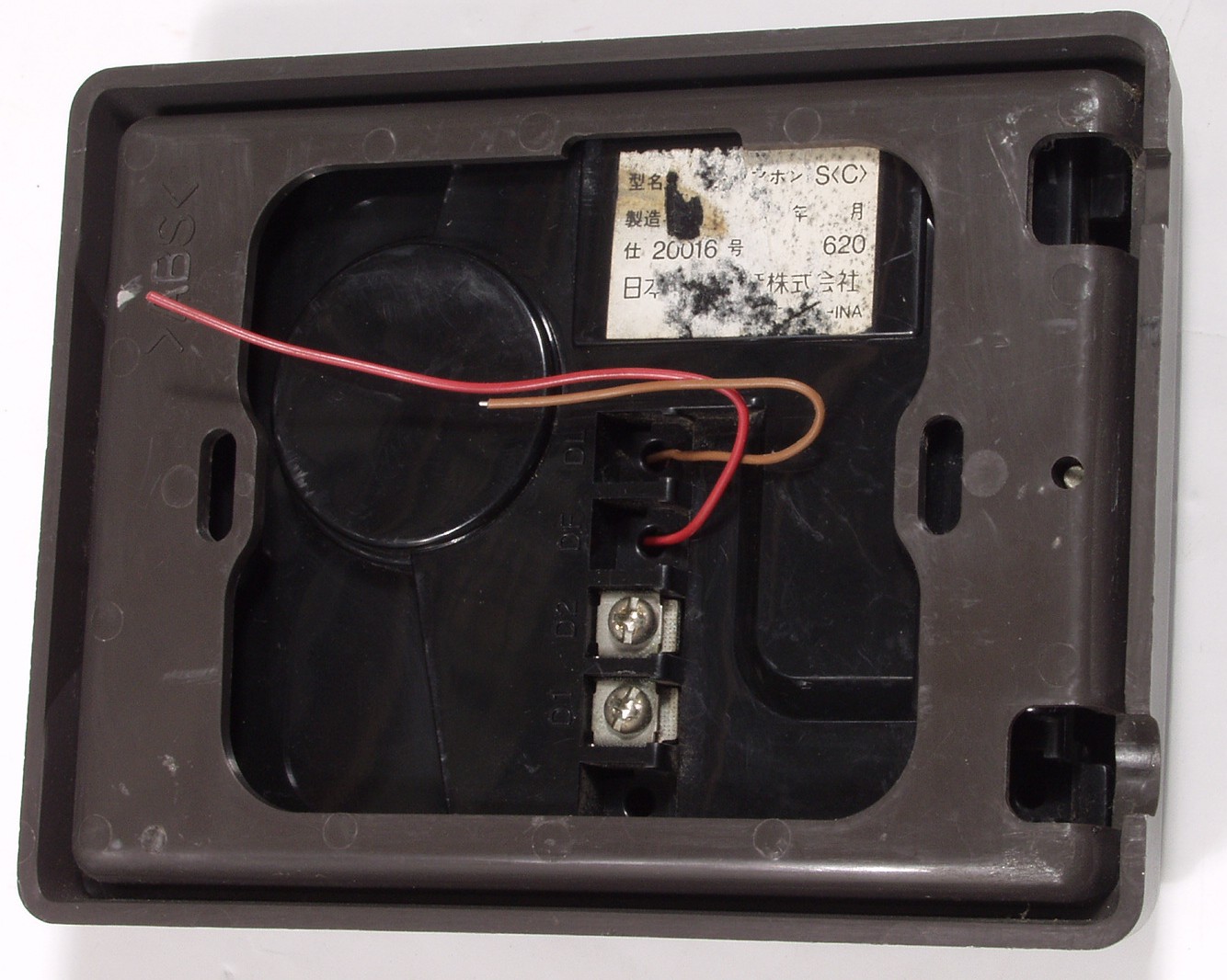

３−Ａ．ドアホンに表示ＬＥＤ取り付け
３−Ｂ．ドアホンに表示ＬＥＤ取り付け　引き出し線
４−Ａ．仮配線で実働試験中

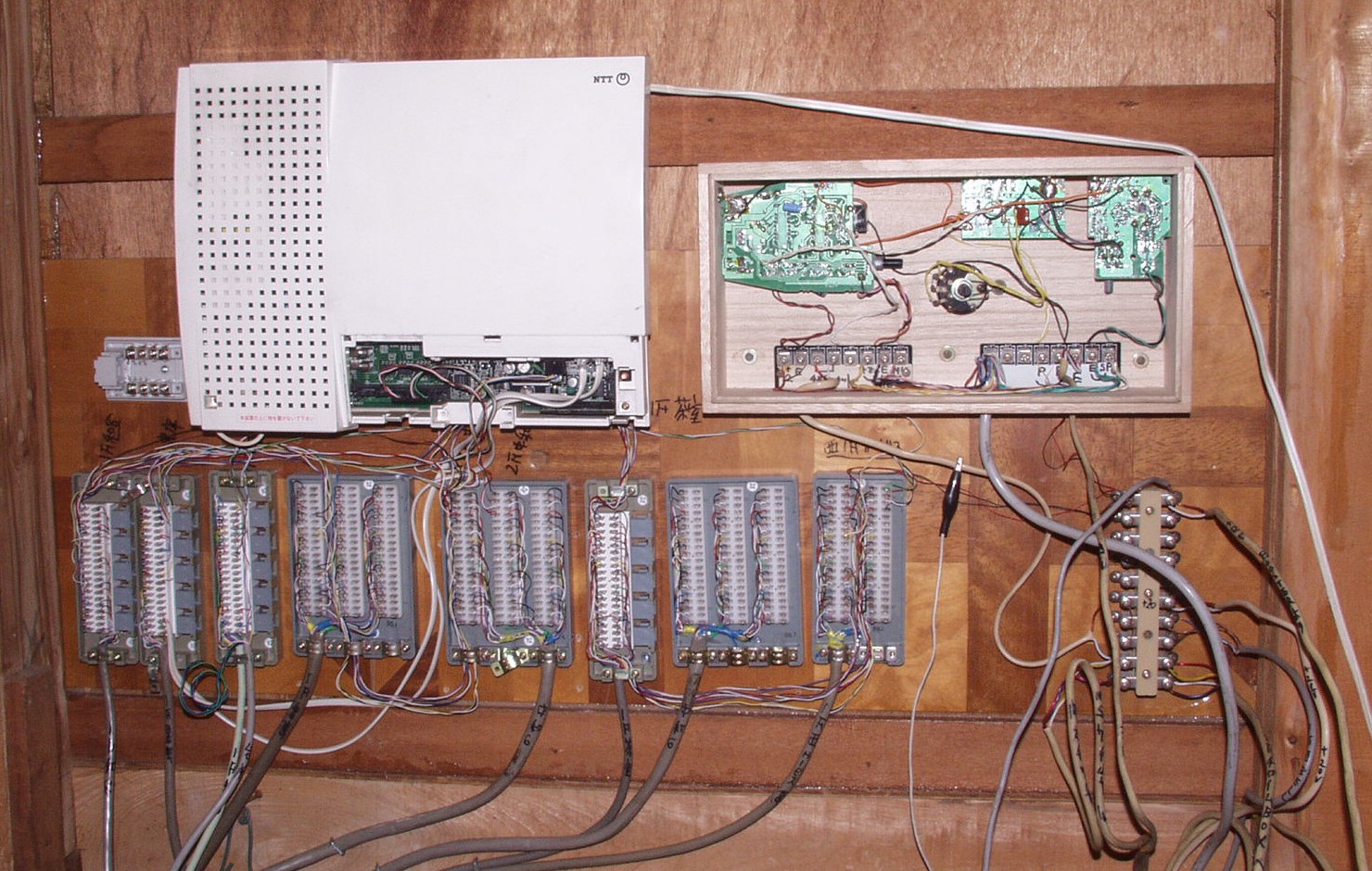

５−Ａ．主装置設置。　押入裏の屋根裏物置に取り付け。　右はドアホンとインタホンのＡＭＰ不要となった。

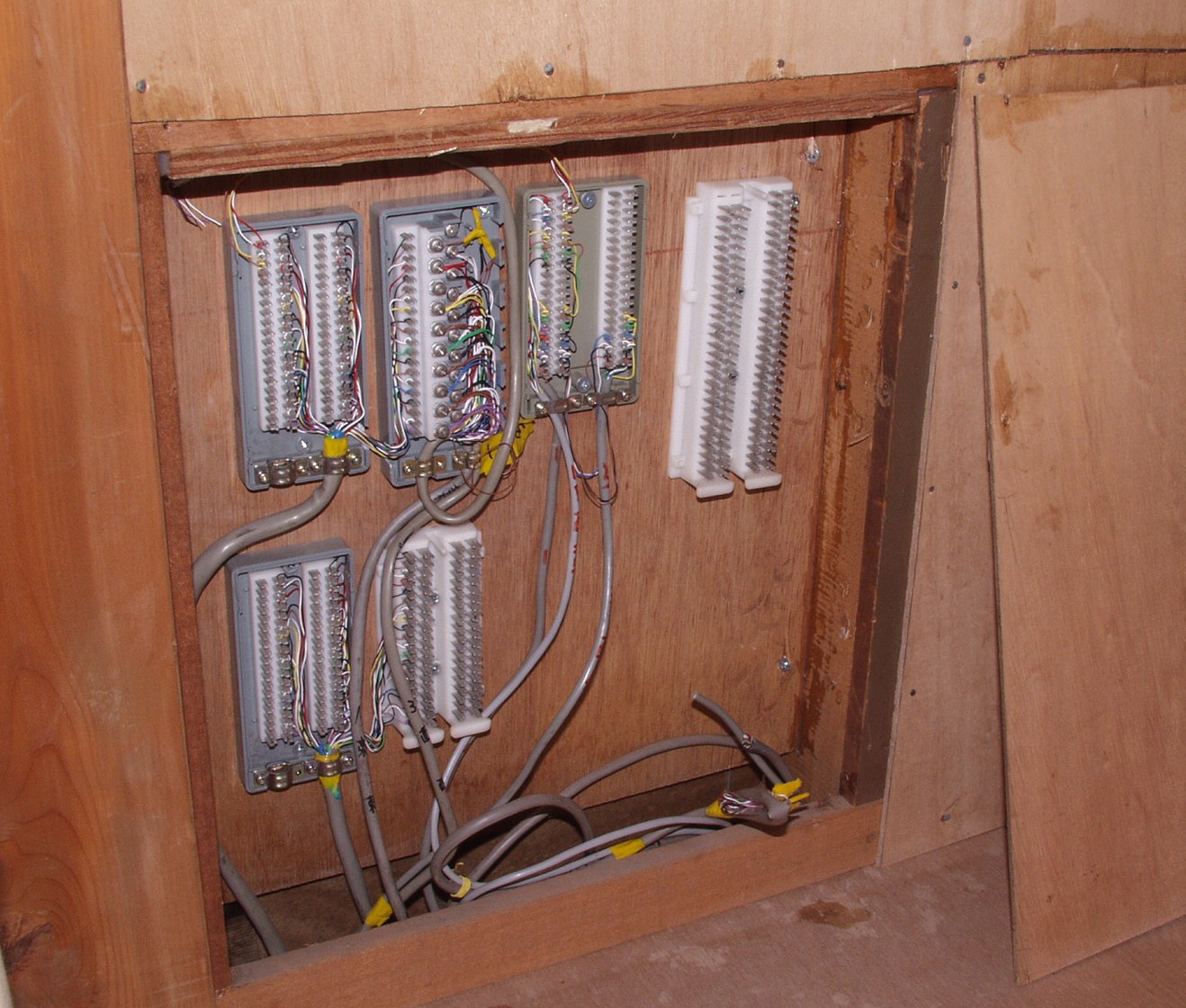

５−Ｂ．第２中継　押入の壁に設置
５−Ｃ．階段下の空きスペースに取り付けた、ＣＡＴＶモデム＋ＡＤＳＬルーター＋ルター設置

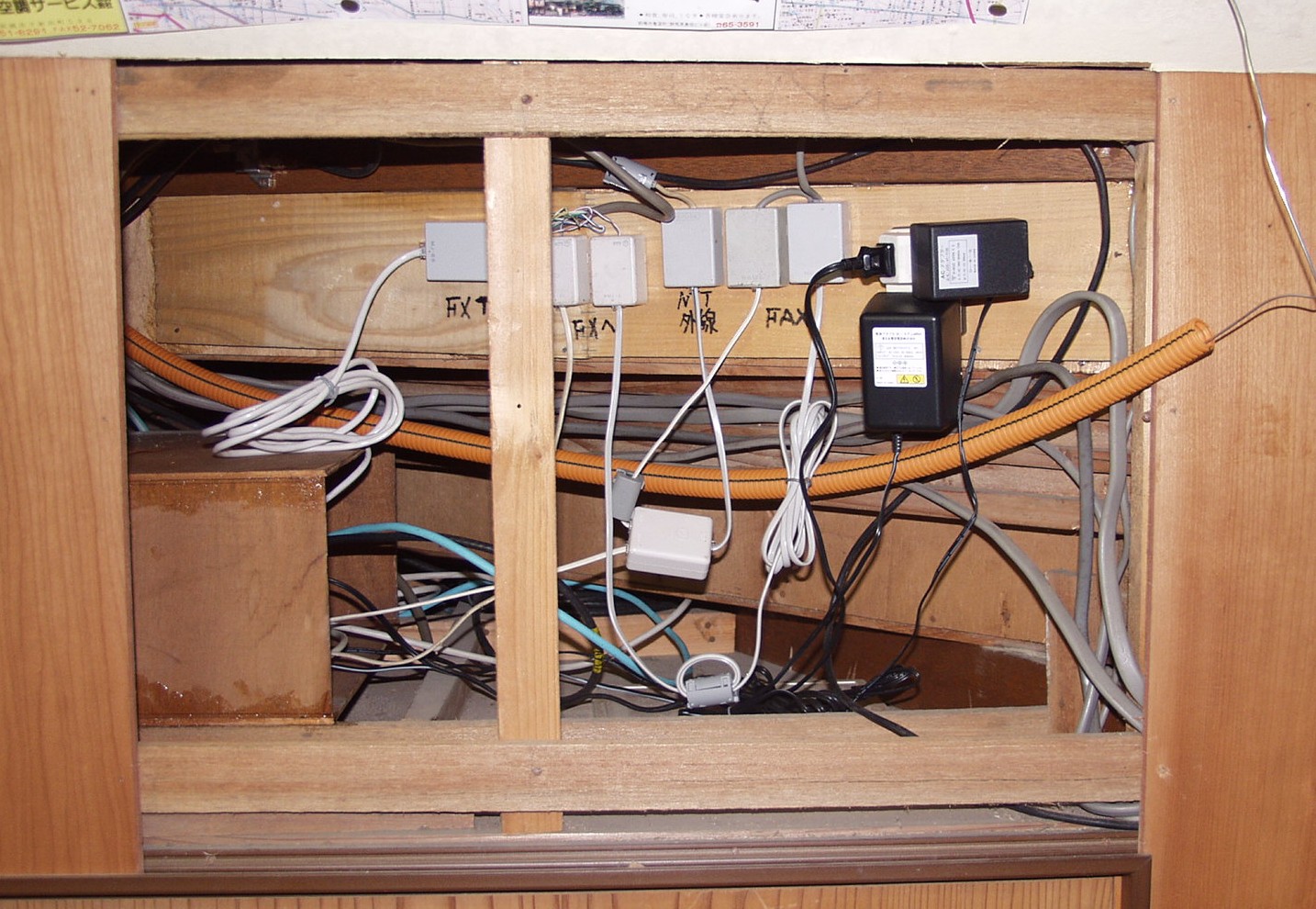

５−Ｄ．上の奥、右上に電話関係のジャックを取り付け。　黄色のパイプは来月来る光用。
５−Ｅ．ジャックは通常の４ピンにしてある。　上がＴＶ用のコンセント。
